HS720VL - Scie Vertis Loisirs - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Scie à onglet électrique, puissance de 1500W, vitesse à vide de 5000 tr/min, capacité de coupe de 60 mm à 90°.
Utilisation	Idéale pour les travaux de découpe de bois, panneaux et matériaux similaires, adaptée aux professionnels et aux bricoleurs.
Maintenance et Réparation	Vérifier régulièrement les lames, nettoyer les résidus de coupe, lubrifier les pièces mobiles selon le manuel d'utilisation.
Sécurité	Équipée d'un protège-lame, d'un interrupteur de sécurité, porter des lunettes de protection et des gants lors de l'utilisation.
Informations Générales	Poids de 12 kg, dimensions compactes pour un rangement facile, garantie de 2 ans, notice d'utilisation incluse.

FOIRE AUX QUESTIONS - HS720VL Vertis Loisirs

Comment assembler la scie Vertis Loisirs HS720VL ?

Pour assembler la scie, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous que toutes les pièces sont présentes et fixez les composants selon les étapes indiquées.

Quelle est la puissance de la scie Vertis Loisirs HS720VL ?

La scie dispose d'une puissance de 720 watts, ce qui la rend idéale pour les travaux de découpe dans divers matériaux.

Comment changer la lame de la scie ?

Pour changer la lame, débranchez la scie, puis utilisez la clé fournie pour desserrer le boulon de la lame. Retirez l'ancienne lame et installez la nouvelle en suivant les indications de montage.

Quelles sont les mesures de sécurité à respecter lors de l'utilisation de la scie ?

Portez toujours des lunettes de protection et des gants. Assurez-vous que la zone de travail est propre et exempte d'obstacles. Ne jamais retirer les dispositifs de sécurité.

Que faire si la scie ne démarre pas ?

Vérifiez d'abord que la scie est correctement branchée. Assurez-vous également que le câble d'alimentation n'est pas endommagé. Si le problème persiste, consultez le service après-vente.

Comment entretenir la scie Vertis Loisirs HS720VL ?

Nettoyez régulièrement la scie après usage, en retirant la poussière et les débris. Vérifiez l'état des lames et remplacez-les si nécessaire. Stockez la scie dans un endroit sec.

Quelle est la longueur de câble de la scie ?

La scie Vertis Loisirs HS720VL est équipée d'un câble d'alimentation d'une longueur de 2 mètres.

La scie peut-elle couper des matériaux épais ?

Oui, la scie peut couper des matériaux jusqu'à 60 mm d'épaisseur selon le type de matériau et la lame utilisée. Veillez à ajuster la vitesse de coupe en conséquence.

Où trouver des pièces de rechange pour la scie ?

Les pièces de rechange peuvent être commandées auprès du fabricant ou dans les magasins spécialisés en outils. Consultez le site web de Vertis Loisirs pour plus d'informations.

MODE D'EMPLOI HS720VL Vertis Loisirs

Explication des symboles sur l'appareil

Lisez la notice d'utilisation et observez les consignes de sécurité avant de procéder à la mise en service.

Lisez la notice d'utilisation avant la mise en service.

Portez des chaussures de sécurité.

Portez une protection auditive. Portez des lunettes de protection.

Attention! Outils latéraux continuant de fonctionner après l'arrêt!

Avant tous travaux de maintenance, de nettoyage et de réparation, débranchez la machine de l'alimentation électrique ! Risque de blessures aux doigts et aux mains par l'outil de coupe en rotation.

Le produit respecte les directives européennes en vigueur.

Table des matières: Page:

1. Introduction......31
2. Description du produit .... 31
3. Fournitures 31
4. Utilisation conforme....31
5. Consignes de sécurité....32
6. Formation des exploitants 34
7. Caractéristiques techniques....35
8. Avant la mise en service 35
9. Utilisation....36
10. Transport 36
11. Raccordement électrique 37
12. Maintenance ....37
13. Stockage 39
14. Élimination et recyclage 39
15. Dépannage....40
16. Déclaration de conformité 43

1. Introduction

FABRICANT :

Scheppach GmbH

Nous espérons que votre nouvel appareil vous apportera satisfaction et de bons résultats.

REMARQUE :

Conformément à la loi en vigueur sur la responsabilité du fait des produits, le fabricant de cet appareil n'est pas responsable des dommages survenus ou générés sur l'appareil en cas de :

• Manipulation incorrecte,
• Inobservation des instructions d'utilisation,
• Réparations effectuées par des tiers ou des spécialistes non autorisés,
• Montage et remplacement des pièces de rechange non originales,
  • Utilisation non conforme,
• Pannes de l'installation électrique en cas de non-respect des prescriptions électriques et des dispositions de la VDE 0100, DIN 57113 / VDE0113.

Attention :

Lisez l'ensemble du texte de la notice d'utilisation avant le montage et la mise en service.

La présente notice d'utilisation a pour objectif de vous familiariser avec votre appareil et d'en exploiter les possibilités d'emploi conforme.

La notice d'utilisation contient des remarques importantes sur la manière de travailler en toute sécurité, réglementairement et économiquement avec l'appareil et sur la façon d'éviter les dangers, d'économiser les coûts de réparation, de réduire les périodes d'arrêt et d'augmenter la fiabilité et la durée de vie de l'appareil. Outre les dispositions de sécurité figurant dans cette notice d'utilisation, vous devez absolument observer les prescriptions concernant le fonctionnement de l'appareil en vigueur dans votre pays.

Conservez la notice d'utilisation dans une pochette en plastique à l'abri de la poussière et de l'humidité près de l'appareil. Chaque opérateur doit l'avoir lue avant le début des travaux et doit la respecter minutieusement. Seules des personnes formées à l'utilisation de l'appareil et informées des dangers associés sont autorisées à travailler avec l'appareil. Respecter la limite d'âge minimum requis.

Outre les consignes de sécurité reprises dans la présente notice d'utilisation et les prescriptions particulières en vigueur dans votre pays, respecter également les règles techniques générales concernant l'utilisation des machines similaires.

Nous déclinons toute responsabilité concernant les accidents ou dommages qui surviendraient en raison d'un non-respect de cette notice et des consignes de sécurité.

2. Description du produit

1. Bascule
2. Poignée (bascule)
3. Poignée (couvercle de protection)
4. Couvercle de protection
5. Ressort de traction
6. Lame de scie
7. Couvercle de protection
8. Roue de transport
9. Béquille
10. Verrou de bascule
11. Interrupteur On/Off
12. Poignée de transport
13. Vis supérieure (couvercle de protection)
14. Vis inférieure (couvercle de protection)
15. Ergot d'arrêt
16. Clé à fourche, ouverture 19
17. Vis de tension
18. Bride à lame de scie extérieure

3. Fournitures

• Scie circulaire à bascule
• 1x clé plate, ouverture 19 (16)
• 1x ergot d'arrêt (15)
- Instructions d'utilisation

4. Utilisation conforme

La scie circulaire pour bois de chauffe est uniquement montée avec l'outil proposé servant à l'usinage de bois.

La machine correspond à la directive CE sur les machines en vigueur.

• La scie circulaire à bascule se présente sous la forme d'un poste de commande pour une personne et ne peut être utilisée qu'à l'extérieur sans dispositif d'aspiration.
• Le travail ou le chargement du produit doit être réalisé exclusivement par l'opérateur. Seul le transport est autorisé par deux personnes. Avant le transport, débrancher la fiche secteur ou fermer le robinet d'essence.
• La scie à bûches est portative. Elle ne peut être utilisée que pour la coupe transversale de bois de chauffe avec une bascule d'admission conforme aux données techniques.
• La scie circulaire à bascule est uniquement conçue pour effectuer des coupes transversales de bois de chauffe d'une longueur max. de 1 m.
• N'utilisez pas la scie pour couper d'autres matériaux.

- Quel que soit le diamètre du bois, une seule pièce usinée peut être mise en place sur la bascule.

- Respecter toutes les consignes relatives à la sécurité et toutes les mentions de dangers qui figurent sur la machine et faire en sorte qu'elles restent parfaitement lisibles.

- La zone de travail et d'environnement de la machine doit être exempte de corps étrangers dérangeants, afin d'éviter des accidents.

- De manière générale, les bois à couper doivent être exempts de corps étrangers, tels que des clous ou des vis.

- Utiliser la machine uniquement dans un état technique irréprochable, ainsi que de façon conforme à sa destination, en toute conscience de la sécurité et des dangers, en respectant les instructions d'utilisation. (Faire) éliminer immédiatement en particulier les dysfonctionnements pouvant avoir une incidence sur la sécurité.

- Respecter les prescriptions de sécurité, de travail et de maintenance du fabricant, ainsi que les dimensions indiquées dans les caractéristiques techniques.

- Les prescriptions en vigueur en matière de prévention des accidents et autres règles de sécurité généralement reconnues doivent être respectées.

- La machine ne doit être utilisée, entretenue ou réparée que par des personnes la connaissant et informées des dangers. Toute modification arbitraire de la machine annule toute garantie du fabricant pour les dommages en résultant.

- La machine ne doit être utilisée qu'avec des accessoires et des outils d'origine du fabricant.

- Toute utilisation hors de ce cadre est considérée comme non conforme. Le fabricant n'est pas responsable des dommages en résultant, seul l'utilisateur en porte le risque.

- Uniquement des lames de scie satisfaisant à la norme européenne EN 847-1 doivent être utilisées.

- Vérifiez que la machine est fermement positionnée sur une surface stable lors de l'installation.

- Aucun risque de trébuchement ne doit se situer autour de la machine.

- La machine est dotée d'un frein électronique. Ne freinez pas la machine au niveau de la lame de scie.

- Le poids maximal de la pièce ne doit pas dépasser 35 kg du fait de l'utilisation par une seule personne et des risques ergonomiques. Il ne doit pas dépasser 50 kg afin de ne pas surcharger la bascule.

Remarque : conformément aux dispositions, nos appareils n'ont pas été conçus pour une utilisation commerciale, artisanale ou industrielle. Nous déclinons toute responsabilité si l'appareil est utilisé dans des exploitations commerciales, artisanales ou industrielles, ou dans le cadre d'activités comparables.

5. Consignes de sécurité

Dans ces instructions d'utilisation, nous avons signalé les points qui concernent votre sécurité par ce signe : △

- Respecter toutes ces instructions avant et pendant l'utilisation de la scie.

- Conservez toutes les consignes de sécurité en bon état.

- Les machines qui ne sont pas utilisées doivent être conservées dans un endroit sec, verrouillé et hors de portée des enfants.

- Veillez à ce que les outils demeurent acérés et propres afin d'assurer un fonctionnement plus efficace et plus sûr.

- Faire attention à ce que l'on fait. Procéder de manière raisonnable. N'utilisez pas la machine lorsque vous êtes fatigué.

- N'utilisez pas de machines dont l'interrupteur bloque.

- Avertissement ! Le recours à d'autres outils auxiliaires et accessoires peut entraîner un risque de blessures.

- Avertissement : Avant d'effectuer tout travail de maintenance décrit dans ce manuel, débranchez la fiche secteur.

- Remettre les consignes de sécurité à toutes les personnes travaillant sur la machine.

- Prudence ! La rotation de la lame de scie constitue un risque de blessures pour les mains et les doigts.

- N'exposez pas la scie à la pluie et n'utilisez pas la machine dans un environnement humide.

- Veillez à avoir un bon éclairage.

- Ne sciez pas d'objet à proximité de liquides ou de gaz inflammables.

- Portez des vêtements de travail adaptés ! Des vêtements amples ou des bijoux risquent d'être happés par la lame de scie en rotation.

- En cas de travail en extérieur, il est recommandé de porter des chaussures antidérapantes.

• Recouvrir les cheveux longs d'un filet.

- Évitez toute position du corps anormale.

- Les opérateurs doivent être âgés de plus de 18 ans.

- Tenez les enfants à l'écart de la machine lorsque le moteur tourne.

- Maintenez le poste de travail exempt de déchets de bois et d'objets au sol.

- Le désordre régnant dans la zone de travail peut entraîner des accidents.

- Ne laissez pas d'autres personnes, en particulier les enfants, toucher la machine. Maintenez-les à distance du poste de travail.

- Les personnes travaillant sur la machine ne doivent pas être distraites.

• Respectez le sens de rotation du moteur et de la lame de scie. Uniquement utiliser des lames de scie dont la vitesse maximale autorisée n'est pas inférieure à la vitesse de broche maximale de la scie circulaire et du matériau à découper.
• En aucun cas, les lames de scie ne doivent être freinées par une contre-pression latérale après l'arrêt de l'entraînement.
• Utiliser uniquement des lames de scie bien affûtées, et ne présentant ni fissures, ni déformations.
• Uniquement utiliser les lames de scie recommandées par le fabricant et conformes à la norme EN 847-1.
• Les lames de scie défectueuses doivent être remplacées immédiatement.
• N'utilisez pas de lames de scie ne présentant pas les caractéristiques indiquées dans ces instructions d'utilisation.
• Les équipements de sécurité sur la machine ne doivent pas être démontés ni rendus inutilisables.
• Remplacer le plateau de table ou l'insert de bas-cule usé.
• Position de travail toujours sur le côté de la lame de scie.
• Ne pas charger la machine au point qu'elle s'immobilise.
• Veillez à ce que les morceaux de bois découpés ne soient pas saisies et éjectées par la couronne dentée de la lame de scie circulaire.
• Ne jamais éliminer les éclats, copeaux ou autres pièces de bois coincées au niveau de la lame de la scie en cours de fonctionnement.
• Pour la réparation de pannes ou l'élimination de morceaux de bois coincés, la machine doit être désactivée. Débranchez la fiche secteur.
• En cas de passage de scie agrandie par l'usure, remplacer l'insert de bascule / ou l'insert de table. Arrêtez la machine et débranchez la fiche secteur.
• Effectuez les adaptations, les opérations de réglage, de mesurage et de nettoyage uniquement lorsque le moteur est coupé. Débranchez la fiche secteur.
• Avant toute mise en service, veiller à ce que les clés et outils de réglages aient été retirés.
• Mettre le moteur à l'arrêt et débrancher la fiche secteur en quittant votre poste de travail.
• Tous les équipements de protection et de sécurité doivent être immédiatement remontés à l'issue des travaux de réparation ou de maintenance.
• Respecter les consignes de sécurité, de travail et de maintenance du fabricant, ainsi que les dimensions indiquées dans les caractéristiques techniques.
• Les prescriptions en vigueur en matière de prévention des accidents et autres règles de sécurité généralement reconnues doivent être respectées.
• Veiller à adopter une position stable et à toujours maintenir son équilibre.
• Vérifier si la machine présente des dommages !

- Avant de poursuivre l'utilisation de la machine, il convient de vérifier soigneusement que les dispositifs de protection et les pièces susceptibles d'être endommagées fonctionnent parfaitement et conformément aux dispositions.

- Vérifier que les pièces mobiles fonctionnent parfaitement, ne sont pas coincées et ne sont pas endommagées. Toutes les pièces doivent être montées correctement et toutes les conditions doivent être remplies pour garantir un fonctionnement impeccable la machine.

- Sauf indication contraire dans les instructions d'utilisation, les dispositifs de protection et pièces endommagés doivent être réparés ou remplacés conformément aux dispositions par un atelier spécialisé et agréé.

- Cette machine est conforme aux dispositions de sécurité en vigueur. Les réparations ne doivent être effectuées que par du personnel spécialisé qui utilisera des pièces de rechange d'origine. Sinon, l'utilisateur risque l'accident.

- Porter au besoin un équipement de protection individuelle adapté. Celui-ci peut comprendre :

• Protection auditive pour éviter tout dommage auditif naissant ;
• Protection respiratoire pour empêcher l'inhalation de poussières nocives.
• Lors de la manipulation des lames de scie et de matériaux rugueux, porter des gants de protection. Les lames de scie doivent toujours être transportées dans un contenant, si c'est possible.

- Toujours porter un équipement de protection individuelle et des lunettes de protection.

- L'opérateur doit être informé des conditions ayant une influence sur les valeurs sonores (par ex. lames de scie qui ont été construites en vue de réduire le développement de bruit, entretien de la lame de scie et de la machine).

- Signaler au responsable de la sécurité tout dysfonctionnement de la machine dès que celui-ci a été détecté, y compris au niveau des dispositifs de protection et de la lame de scie.

- Lors du transport de la machine, uniquement utiliser les dispositifs de transport et ne jamais utiliser les dispositifs de protection pour la manipulation et le transport.

- Tous les opérateurs doivent avoir été suffisamment formés à l'utilisation, au réglage et à la commande de la machine.

- Ne découpez pas de pièces contenant des corps étrangers, comme par ex. des fils, des câbles ou des cordons.

- Utiliser uniquement des lames de scie affûtées.

- En cours de fonctionnement, la machine doit être placée sur un sol horizontal et plan. Le plancher situé autour de la machine doit être plan, bien entretenu et exempt de déchets, par exemple, copeaux et pièces à usiner coupées.

- Organisez la pile de pièces à usiner et les pièces finies à proximité du poste de travail normal de l'utilisateur.

- N'utilisez que des brides d'origine et en parfait état qui conviennent à l'usage prévu, comme l'indique le fabricant.

Avertissement !

Pendant son fonctionnement, ce produit génère un champ électromagnétique. Ce champ peut dans certaines circonstances nuire aux implants médicaux actifs ou passifs. Pour réduire les risques de blessures graves voire mortelles, nous recommandons aux personnes porteuses d'implants médicaux de consulter leur médecin, ainsi que le fabricant de leur implant avant d'utiliser le produit.

Attention, risque d'accident !

Le bois doit toujours reposer des deux côtés de la lame de scie dans le prisme de la bascule. (voir la flèche fig. 1.1)

Risques résiduels

Cette machine a été construite en l'état actuel des connaissances techniques et des règles relevant des techniques de sécurité généralement reconnues. Toutefois, des risques résiduels peuvent survenir lors des travaux.

- Risque de blessures aux doigts et aux mains par la lame de scie en rotation si la pièce usinée n'est pas guidée correctement.

- Danger sanitaire dû aux poussières de bois et aux copeaux de bois. Le type de bois et le degré de séchage peuvent avoir une incidence sur l'exposition aux poussières. Au besoin, utilisez un aspirateur.

- Porter impérativement un équipement de protection individuelle comme une protection oculaire ou un masque anti-poussières.

- Mise en danger de la santé par l'émission sonore. Lors du travail, le niveau sonore autorisé est dépassé. Porter impérativement un équipement de protection individuelle comme une protection auditive.

- Danger dû au courant en cas d'utilisation de lignes de raccordement électrique non conformes.

- En outre, malgré toutes les précautions prises, il peut demeurer des risques résiduels qui ne sont pas évidents.

- Les risques résiduels peuvent être minimisés en observant les consignes de sécurité et l'utilisation conforme aux dispositions ainsi que les instructions d'utilisation de manière générale.

- Blessures par lame de scie défectueuse. Vérifier régulièrement et avant chaque utilisation la lame de scie pour en vérifier l'intégrité.

- En cas d'utilisation d'accessoires spéciaux, lire avec soin et respecter les instructions d'utilisation qui leur sont jointes.

6. Formation des exploitants

- Remettre les consignes de sécurité à toutes les personnes travaillant sur la machine.

- Les opérateurs doivent être âgés de plus de 18 ans. Les apprentis doivent être âgés de plus de 16 ans, et ne doivent travailler sur la machine qu'en étant supervisés.

- Les personnes travaillant sur la machine ne doivent pas être distraites.

- Maintenez les enfants à bonne distance de la machine raccordée.

- Porter des vêtements proches du corps. Retirer bijoux, bagues et montres.

- Respecter toutes les consignes de sécurité et toutes les mentions de danger qui figurent sur la machine et les maintenir en état parfaitement lisible.

- Prudence lors des travaux : Risque de blessures aux doigts et aux mains par l'outil de coupe en rotation.

- Des pauses régulières doivent être respectées pendant l'exploitation.

- Des chaussures de sécurité et des vêtements de protection doivent être portés pendant l'exploitation.

7. Caractéristiques techniques

Dimensions
Longueur totale mm 1270
Largeur totale mm 730
Hauteur totale mm 1130
Support de bascule mm 670
Lame de scie mm ∅ 700 x 30 x 4,2 x 3,5 Z42 (HW) Couple de serrage des écrous de lame de scie Nm 90
Vitesse de rotation à vide de la lame de scie	1/min	1400
Vitesse de coupe de la lame de scie	m/s	52
Poids	kg	95,5
Entraînement
Moteur	V/Hz	220 - 240 / 50
Puissance absorbée P1	kW	3,0
Puissance de sortie P2	kW 2,1
Mode de fonctionnement		S2 / 15 min
Courant nominal	A	13
Données de travail
Hauteur de coupe bois rond	max. mm	240
	min. mm	60
Coupe réversible	max. mm	250
Bois de chauffage	max. mm	370 x 240
Sous réserve de modifications techniques !

Valeurs caractéristiques sonores

La mesure des valeurs caractéristiques sonores a été réalisée conformément à la norme EN ISO 3744:2010.

Niveau de puissance acoustique en dB
Marche à vide L_WA / Usinage L_WA	106 / 109
Incertitude K_waiLqAeq	2
Niveau de pression sonore sur le poste de travail en dB
Marche à vide _LqAeq / Usinage _LqAeq	92 / 95

Les valeurs indiquées sont des valeurs d'émission et ne constituent donc pas absolument des valeurs sûres pour le poste de travail. Bien qu'il existe une corrélation entre les niveaux d'émission et de nuisance, on peut en conclure de façon fiable que des mesures de prudence supplémentaires sont nécessaires ou non. Parmi les facteurs susceptibles d'influencer le niveau d'émissions actuel au poste de travail figurent le type propre du local de travail, d'autres sources de bruit, etc. par ex. le nombre de machines et d'autres processus de travail à proximité. Les valeurs de fonctionnement autorisées peuvent varier de pays à pays. Les informations doivent cependant permettre à l'utilisateur de pouvoir évaluer le danger et le risque.

Portez une protection auditive.

Les nuisances sonores peuvent entraîner une perte d'audition.

8. Avant la mise en service

8.1 Consignes générales

• Retirez le matériau d'emballage, ainsi que les protections d'emballage et de transport (s'il y a lieu).
  • Vérifiez que les fournitures sont complètes.
• Vérifiez que la machine et les accessoires n'ont pas été endommagés lors du transport.
• Les réclamations ultérieures ne seront pas acceptées.
• Conservez si possible l'emballage jusqu'à la fin de la période de garantie.

⚠️ DANGER

L'appareil et les matériaux d'emballage ne sont pas des jouets ! Les enfants ne doivent pas jouer avec les sacs en plastique, films d'emballage et pièces de petite taille ! Il existe un risque d'ingestion et d'étouffement !

• Familiarisez-vous avec la machine à l'aide des instructions d'utilisation avant de commencer à l'utiliser.
• N'utilisez que des pièces originales pour les accessoires ainsi que pour les pièces d'usure et de rechange. Vous les trouverez chez votre revendeur spécialisé.
• Lors de la commande, indiquez le numéro d'article ainsi que le type et l'année de construction de la machine.

8.2 Consignes spécifiques au produit

• Avant la mise en service initiale de la machine, retirez les serre-câbles sur le ressort de traction (5). Relevez le couvercle de protection (4) et accrochez le ressort de traction (5). (Fig. 4)
• Vérifiez que la machine est fermement positionnée sur une surface stable lors de l'installation. Les roues de transport (8) et les béquilles (9) doivent toucher le sol.
• Le poste de travail doit être éclairé correctement.
• Aucun risque de trébuchement ne doit se situer autour de la machine.
• Contrôlez la bascule (1). Lorsque vous avez desserré le verrou de bascule (10), la bascule doit revenir d'elle-même en position initiale. (Fig. 2)
• Observez les consignes de sécurité.
• Tous les dispositifs de protection et d'aide doivent être montés.
• Vérifiez que la lame de scie (6) est bien en place et que le sens de déplacement est correct.
• Effectuez un contrôle fonctionnel avant de commencer les travaux.
• La scie à bûches est uniquement conçue pour effectuer des coupes transversales de bois de chauffe d'une longueur max. de 1 m.
• Le diamètre de bois minimal admissible est de 60 mm.
• Le bois à scier ne doit pas être fixé manuellement.
• Ne procédez aux travaux de conversion, de réglage, de mesure et de nettoyage que lorsque le moteur est à l'arrêt. Attendez que l'outil rotatif se soit immobilisé et débranchez la fiche secteur.

9. Utilisation

La scie circulaire à bascule vous offre une sécurité maximale grâce à sa zone de sciage fermée.

9.1 Interrupteur On/Off (fig. 3)

• Pour allumer la scie, appuyez sur la touche « I » de l'interrupteur On/Off (11). Avant de commencer à scier, attendez que la lame de scie (6) ait atteint son régime maximal.
• Pour arrêter la scie, appuyez sur la touche « 0 » de l'interrupteur On/Off (11).

9.2 Protection contre les surcharges

En cas de surcharge du moteur, ce dernier s'arrête de lui-même. Après un temps de refroidissement (d'une durée variable), le moteur peut être remis en marche.

1. Laissez la machine refroidir.
2. Redémarrez la machine conformément aux indications en 9.1.

9.3 Opération de sciage (fig. 5 et 6)

⚠ Attention ! Pour le bois courbe, le côté courbe doit être orienté vers la fente de la lame de scie pour empêcher que le bois ne bascule et ne se coince pendant l'opération de coupe, ce qui pourrait endommager la scie.

1. Démarrez la machine, comme décrit au chapitre 9.1.
2. Relevez le couvercle de protection (4).
3. Placez le bois de découpe dans la bascule (1).
4. Fermez le couvercle de protection (4).

Remarque : l'opération de sciage ne peut commencer que si le couvercle de protection est fermé (4).

1. Faites pivoter la bascule (1) avec la poignée (bascule) (2) et la poignée (couvercle de protection) (3) vers la lame de scie (6) et sciez le matériau de découpe.
   Remarque : lors de l'opération de sciage, exercez une pression sur la lame de scie juste suffisante pour que le régime reste le même.
2. Pivotez la bascule (1) vers l'arrière et ouvrez le couvercle de protection (4).

⚠ Attention!

• Ne laissez pas la machine en fonctionnement sans surveillance.
• Si vous interrompez les travaux, arrêtez la machine et débranchez la fiche secteur.

9.4 Fin des travaux (fig. 2 + 3)

1. Arrêtez la machine comme décrit au chapitre 9.1.
2. Attendez que la lame de scie (6) se soit complètement immobilisée.
3. Débranchez la fiche secteur.
4. Observez les consignes de maintenance générales.
5. Placez la bascule (1) en position de transport et fixez-la à l'aide du verrou de bascule (10).

10. Transport

Remarque :

Pour le transport de la scie circulaire à bascule, mettez le verrou de bascule (10) en première position (fig. 2).

10.1 Transport sur de courtes distances (fig. 7)

1. Soulevez la scie circulaire à bascule par la poignée de transport (12).
2. La scie circulaire à bascule peut uniquement être déplacée à l'aide des roues de transport (8).

10.2 Transport de véhicules

⚠ AVERTISSEMENT

Risque de blessures dû au poids excessif du produit

- Faites appel à une deuxième personne pour soulever le produit.

1. Lors du levage du produit, tenez compte de son poids (voir 7. les caractéristiques techniques).
2. Avant tout transport, arrêtez le produit et débranchez-le de l'alimentation électrique.
3. Portez toujours le produit au moins à deux.
4. Protégez la machine des chocs, coups et fortes vibrations, par exemple lors du transport dans des véhicules.
5. Sécurisez la machine contre tout basculement ou glissement.
6. N'utilisez jamais les dispositifs de protection pour la manipulation ou le transport.

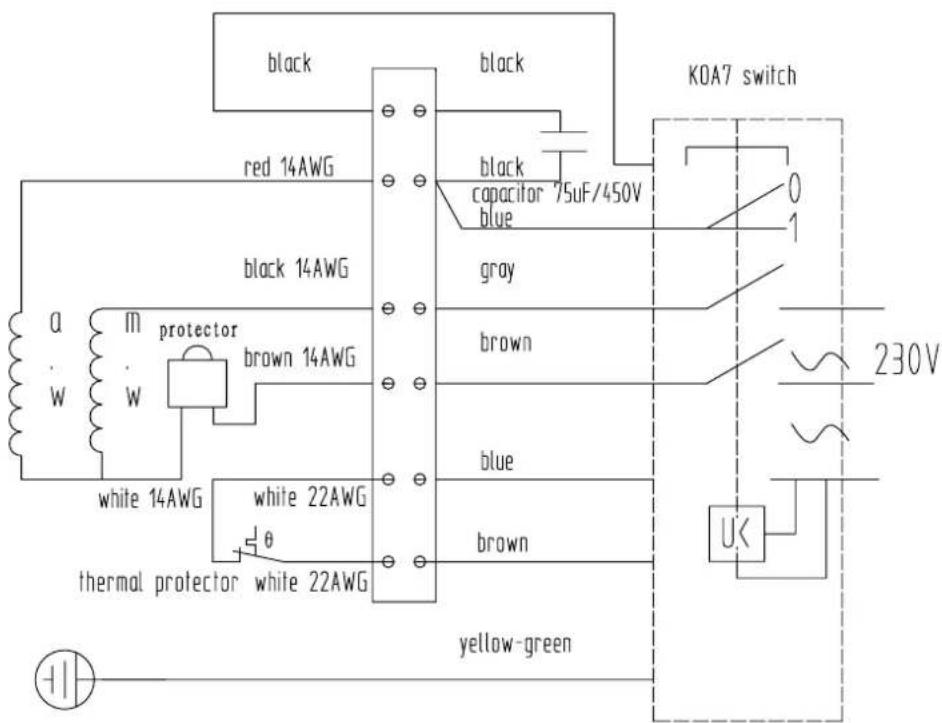

11. Raccordement électrique

Le moteur électrique installé est prêt à fonctionner une fois raccordé. Le raccordement correspond aux dispositions de la VDE et aux normes DIN en vigueur.

Le branchement au secteur côté client et la rallonge électrique utilisée doivent correspondre à ces prescriptions.

Utilisez un disjoncteur de protection flottant (PRCD) si le disjoncteur différentiel résiduel (RCD) du réseau d'alimentation n'est pas doté d'un courant résiduel nominal de max. 30 mA.

La prise secteur est protégée par un fusible 16 A inerte.

Câbles de raccordement électriques défectueux

Des détériorations de l'isolation sont souvent présentes sur les lignes de raccordement électriques.

Les causes peuvent en être :

• Des points de pression, si les lignes de raccordement passent par des fenêtres ou interstices de portes.
• Des pliures dues à une fixation ou à un cheminement incorrects des lignes de raccordement.
• Des points d'intersection si les lignes de raccordement se croisent.
• Des détériorations de l'isolation dues à un arrachement hors de la prise murale.
• Des fissures dues au vieillissement de l'isolation.

Des lignes de raccordement électriques endommagées de la sorte ne doivent pas être utilisées et, en raison de leur isolation défectueuse, sont mortellement dangereuses.

Vérifiez régulièrement que les câbles de raccordement électriques ne sont pas endommagés. Assurez-vous que le câble de raccordement n'est pas raccordé au réseau d'électricité lors de la vérification.

Les lignes de raccordement électriques doivent correspondre aux dispositions VDE et DIN en vigueur. Utilisez uniquement des câbles de raccordement dotés du signe H07RN-F.

L'indication de la désignation du type sur le câble de raccordement est obligatoire.

Dispositif de freinage du moteur

La scie circulaire à bascule est équipée d'une commande de freinage électronique qui immobilise la lame de scie 10 secondes max. après l'arrêt de la machine. La commande de freinage électronique est interrom-pue après 14 secondes max.

Si le processus de freinage dure plus de 10 secondes, vous ne devez plus utiliser la machine, car le frein est défectueux. La machine doit impérativement être débranchée de l'alimentation électrique.

Remarque :

Si la commande de freinage électronique est défectueuse, la scie ne doit plus être utilisée. Les réparations sur les raccordements électriques doivent uniquement être effectuées par un atelier spécialisé.

Contrôle du raccordement électrique

1. Démarrez la machine, comme décrit au chapitre 9.1.
2. L'arbre de scie démarre.

12. Maintenance

⚠ AVERTISSEMENT

Risque de blessures lié à un démarrage inattendu de la machine

- Avant d'effectuer des travaux de nettoyage ou de maintenance sur l'appareil, débranchez la fiche secteur de la prise de courant.

⚠ AVERTISSEMENT

Avertissement contre les dangers imprévisibles et l'endommagement du produit

• Toute modification ou réparation du produit non décrite dans la notice d'utilisation vous est interdite.
• Faites effectuer les travaux qui ne sont pas décrits par un atelier spécialisé.

12.1 Consignes générales

• Vérifiez que le produit ne comporte pas de composants lâches, usés ou endommagés.
• Vérifiez que les écrous, boulons et vis sont bien serrés.
• Vérifiez l'état et la bonne fixation des couvercles et dispositifs de protection.
• Contrôlez les raccordements électriques. Les réparations sur les raccordements électriques doivent uniquement être effectuées par un atelier spécialisé.

12.2 Consignes spécifiques au produit

• Contrôlez régulièrement la lame de scie. Utilisez uniquement des lames de scie bien affûtées, et ne présentant ni fissures, ni déformations. N'utilisez que des lames de scie conformes à la norme EN 847-1.
• Remplacez immédiatement les paliers de bascule usés.
• Vérifiez qu'aucun outil ou autre pièce n'est resté dans ou près de la machine avant de la remettre en service.
• Éliminez toute éventuelle accumulation de sciure au niveau de l'éjection.

12.3 Lubrification du produit

1. Huilez les pièces rotatives une fois par mois pour prolonger la durée de vie de l'outil.
2. Utilisez à cet effet une huile pour machine fluide de qualité afin de lubrifier toutes les pièces mobiles.
3. N'huilez pas le moteur.

△ N'utilisez jamais de nettoyeur à haute pression pour nettoyer la machine. De l'eau risquerait de pénétrer dans les zones étanches de la machine et du carter d'engrenage et d'endommager les mandrins, roues dentées, paliers ou le moteur. L'utilisation de nettoyeurs à haute pression rac-courcit la durée de vie de la machine et complique les opérations de maintenance.

Informations de service

Notez que, pour ce produit, les composants suivants sont soumis à une usure naturelle ou due à l'utilisation et que les composants suivants sont nécessaires en tant que consommables.

Pièces d'usure* : Lame de scie, inserts de bascule * ne sont pas obligatoirement compris dans les four- nitures!

12.4 Remplacement de la lame de scie (fig. 8) ⚠ AVERTISSEMENT

Risque de blessures ! En cas de manipulation incorrecte de la scie circulaire à bascule, il existe un risque de blessures graves.

⚠ AVERTISSEMENT

Risque de blessures aux doigts et aux mains dû aux arêtes tranchantes

- Portez des gants de protection.

1. Mettez la bascule (1) en position de coupe.
2. Desserrez la vis supérieure (13) et la vis inférieure (14) du couvercle de protection (7) et sortez-les d'env. 5 mm.

3. Ouvrez le couvercle de protection (7).

4. Pour bloquer la lame de scie (6), faites passer l'ergot d'arrêt (15) à travers l'ouverture correspondante sur la protection de la lame de scie. Pour ce faire, insérez l'ergot d'arrêt (15) entièrement et de manière rectiligne dans l'ouverture de la protection de la lame de scie. Utilisez l'alésage correspondant (en fonction du type de lame de scie), de façon à ce que le boulon repose sur le point le plus bas (flanc de dent) de la lame de scie (6).

5. À l'aide de la clé plate (16), faites tourner la vis de serrage (17) dans le sens inverse des aiguilles d'une montre pour ouvrir la vis de serrage (17).
6. Retirez la vis de serrage (17) et la bride à lame de scie extérieure (18) de l'arbre d'entraînement.
7. Retirez à présent la lame de scie (6) de l'arbre d'entraînement.
8. Nettoyez soigneusement les brides à lame de scie extérieure et intérieure avant d'installer une nouvelle lame de scie (6).
9. Placez une nouvelle lame de scie (6) sur l'arbre d'entraînement. Respectez le sens de rotation : L'angle de coupe des dents doit être orienté dans le sens de déplacement (vers l'avant).
10. Replacez la bride à lame de scie extérieure (18) sur l'arbre d'entraînement. Faites attention à l'alignement correct de la bride de la lame de scie extérieure.
11. Vissez à la main la vis de serrage (17) sur l'arbre d'entraînement.
12. Faites tourner prudemment la lame de scie (6) dans le sens de déplacement : elle doit être bien centrée et ne doit pas être voilée. Vérifiez que la lame de la scie (6) et la bride à lame de scie extérieure (18) sont bien positionnées. Réalignez les pièces si la lame de scie n'est pas centrée précisément.
    Avertissement contre les dangers imprévisibles et l'endommagement du produit.
13. Contrôlez le réglage de la lame de scie après chaque changement de lame de scie.
14. Utilisez la clé plate (16) pour tourner la vis de serrage (17) dans le sens des aiguilles d'une montre.
15. △ ATTENTION ! Retirez l'ergot d'arrêt (15).

⚠ AVERTISSEMENT

13. Stockage

⚠ AVERTISSEMENT

Risque de blessures lié à un démarrage inattendu de la machine

- Tirez sur la fiche secteur pour la débrancher de la prise.

ATTENTION

Endommagement du produit dû à un stockage incorrect

• Stockez le produit à l'abri des saletés, de la poussière et de l'humidité.

• Stockez le produit dans l'emballage d'origine.

• Stockez le produit dans un lieu sombre, sec, à l'abri du gel et dont l'accès est protégé.

• Rangez la machine en position de transport.
• La température de stockage optimale se situe entre 5 et 30 °C.
• Conservez la notice d'utilisation avec le produit.

14. Élimination et recyclage

Consignes relatives à l'emballage

Les matériaux d'emballage sont recyclables. Merci d'éliminer les emballages de manière respectueuse de l'environnement.

Consignes relatives à la loi allemande sur les appareils électriques et électroniques

Les appareils électriques et électroniques usagés ne doivent pas être jetés avec les ordures ménagères, mais éliminés séparément !

• Retirer les piles ou batteries amovibles usagées de manière non destructive avant de déposer vos déchets électroniques dans un point de collecte ! L'élimination des piles et batteries est réglementée par la loi allemande sur les piles.
• Les propriétaires et utilisateurs d'appareils électriques et électroniques sont légalement tenus de les rapporter à l'issue de leur utilisation.
• Il incombe à l'utilisateur final de supprimer ses données à caractère personnel enregistrées sur l'appareil usageé !

• Le symbole représentant une poubelle barrée signifie que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères.

• Les appareils électriques et électroniques peuvent être gratuitement déposés :

• Dans les points de collecte et d'élimination publics (dépôts municipaux p. ex.)
• Dans les points de vente d'appareils électroniques (sur place ou en ligne) si le distributeur est tenu de les reprendre ou propose ce service.
• Vous pouvez déposer jusqu'à trois appareils électroniques usagés dont les bords ne dépassent pas 25 centimètres de longueur auprès du fabricant ou d'un point de collecte agréé situé près de chez vous sans acheter de nouvel appareil.
• Pour plus de détails concernant les conditions de reprise des fabricants et distributeurs, contactez le service client correspondant.

- En cas de livraison d'un nouvel appareil électronique à un consommateur privé par le fabricant, le fabricant peut accepter de reprendre l'appareil électronique usagé gratuitement sur demande de l'utilisateur final. Pour en être sûr, contactez le service client du fabricant.

- Ces déclarations ne s'appliquent qu'aux appareils vendus et installés dans les pays membres de l'Union européenne et visés par la directive européenne 2012/19/UE. D'autres dispositions relatives à l'élimination des appareils électriques et électroniques usagés peuvent s'appliquent dans les pays hors de l'Union européenne.

15. Dépannage

Défaut Cause possible	Solution
La scie ne freine pas lors de la mise à l'arrêt	Dispositif de freinage défectueux Faire contrôler le dispositif de freinage par un atelier spécialisé et le faire remplacer au besoin.
La lame de scie se détache après arrêt du moteur	L'écrou de fixation n'est pas suffisamment serré	Serrer l'écrou de fixation (attention : filetage à droite)
Le moteur est trop bruyant ou bourdonne	Robinages endommagés, moteur défectueux	Faire contrôler le moteur par un atelier spécialisé.
Surfaces brûlées à la surface de coupe	Lame de scie émoussée Affûter la lame de scie ou la remplacer au besoin
	Mauvaise lame de scie Remplacer la lame de scie
Le moteur n'a pas de puissance, le fusible se déclenche	Section de la rallonge électrique insuffisante	voir « Raccordement électrique »
	Surcharge par lame de scie émoussée Remplacer la lame de scie
Lame de scie bloquée Éteindre la machine, débrancher la fiche d'ali-		imentation et débloquer la machine

⚠ Les travaux de maintenance électrotechniques doivent uniquement être effectués par un électricien spécialisé !

220-240V

black red 14AWG black 14AWG a w m protector brown 14AWG white 14AWG white 22AWG thermal protector white 22AWG black black capacitor 75uF/450V blue gray brown blue brown yellow-green KOA7 switch 0 1 230V UK

700 single phase

0507103 02798518 06007101 02093365 02144005 06007101 0214005 02093135 0214005 02093405 10101006 02093135 0214005 02093405 15300183 0214005 0209365 02098505 02098505 02098505 15300365 15300617 15300517 02798511 02798511 15300517 02798511 15300717 05005366 02606396 02606396 02144005 02093405 15301089 02144005 02093405 15301089 02144005 05005366 0269396 0269396 15301089 02144005 02093405 15301089 02144005 05005366 0269396 15301089 02144005 590510322 590510321 590510321 59510322 59510322 59510322 698518 698518 1530198 1530183 2029856 2029856 2029856 2029856 2029856 2029856 2029856 2029856 2029856 2029856 2029856 2029856 2029856 20469866 20469866 20469866 20469866 20469866 20469866 20469866 20469866 20469866 20469866 20469866 2046986 2 2 O5031124 O5031124 O503423 O503423 O503423 O503423 O503423 O503423 O503423 O503423 O503423 O503423 O503423 O503423 O503423 O5O3423 O5O3423 O5O3423 O5O3423 O5O3423 O5O3423 O5O3423 O5O3423 O5O3423 O5O3423 O5O3423 O5O3423 O5O342 O5O3423 O5O342 O5O3423 O5O342 O5O3423 O5O342 O5O3423 O5O342 O5O3423 O5O342 O5O3423 O5O342 O5O3423 O5o O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O CNA-RA-7QY-7QY-7QY-7QY-7QY-7QY-7QY-7QY-7QY-7QY-7QY-7QY-7QY-7QY-7QY-7QY-7QY-7QY-7QY-7QY-7QY-7QY-7QY-7QY-7QY-7Q Y-7QY-7QY-7QY-7QY-7QY-7QY-7QY-7QY-7QY-7QY-7QY-7QY-7QY-7QY-7QY-7QY-7QY-7QY-7QY-7QY-7QY-7QY-7QY-7QY-7Qy-7Qy-7Qy-7Qy-7Qy-7Qy-7Qy-7Qy-7Qy-7Qy-7Qy-7Qy-7Qy-7Qy-7Qy-7Qy-7Qy-7Qy-7Qy-7Qy-7Qy-7Qy-7Qy-7Qy-7Qy-7Qf

Déclaration de conformité UE

CE

Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen

DE	erklärt folgende Konformität gemäß EU-Richtlinien und Normen für den Artikel	SI	izjavlja sledeco skladnost z EU-direktivo in normami za artikel
GB	hereby declares the following conformity under the EU Directive and standards for the following article	CZ	prohlašuje následující shodu podle smernice EU a norem pro výrobek
FR	déclare la conformité suivante selon la directive UE et les normes pour l'article	SK	prehlasuje nasledujúcu zhodu podla smernice EÚ a noriem pre výrobok
IT	dichiara la seguente conformità secondo le direttive e le normati-ve UE per l'articolo	HR	ovime izjavljuje da postoji sukladnost prema EU-smjernica i nor-mama za sljedece article
ES	declara la conformidad siguiente según la directiva la UE y las normas para el artículo	EE	kinnitab käesolevaga nimetatud toote vastavust märgitud EL direktiividele ja standarditele
PT	declara o seguinte conformidade com a Directiva da UE e as normas para o seguinte artigo	LV	apliecina šādu saskaņā ar ES direktīvu atbilstības un standarti šādu rakstu

Marke / Brand / Marque: VERTS LOISIRS

Le fabricant assume seul la responsabilité d'établir la présente déclaration de conformité.

Les défauts visibles doivent être signalés au plus tard 8 jours après la réception de la marchandise, sans quoi l'acheteur perd tout droit au dédommagement. Nous garantissons nos machines, dans la mesure où elles sont utilisées de façon conforme, pendant la durée légale de garantie à compter de la réception, sachant que nous remplaçons gratuitement toute pièce de la machine devenue inutilisable du fait d'un défaut de matière ou d'usinage durant cette période. Toutes les

pièces que nous ne fabriquons pas nous-mêmes ne sont garanties que si nous avons la possibilité d'un recours en garantie auprès des fournisseurs respectifs. Les frais de main d'œuvre occasionnés par le remplacement des pièces sont à la charge de l'acquéreur. Tous droits à rédhibition et toutes prétentions à une remise ainsi que tous autres droits à dommages et intérêts sont exclus
