BD7500 - Ponceuse SCHEPPACH - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Ponceuse à bande SCHEPPACH BD7500, puissance 750 W, vitesse à vide 300-800 m/min, largeur de bande 100 mm, longueur de bande 610 mm.
Utilisation	Idéale pour le ponçage de surfaces planes, le travail du bois, le décapage de peinture et le lissage de matériaux.
Maintenance et réparation	Vérifier régulièrement l'état de la bande abrasive, nettoyer le filtre à poussière et lubrifier les pièces mobiles si nécessaire.
Sécurité	Utiliser des lunettes de protection et un masque anti-poussière, ne pas porter de vêtements amples, débrancher l'appareil lors du changement de bande.
Informations générales	Poids de l'appareil : 20 kg, dimensions : 1200 x 600 x 800 mm, garantie de 2 ans, conforme aux normes CE.

FOIRE AUX QUESTIONS - BD7500 SCHEPPACH

Comment assembler la ponceuse SCHEPPACH BD7500 ?

Pour assembler la ponceuse SCHEPPACH BD7500, commencez par fixer le plateau de ponçage à l'arbre moteur en utilisant les vis fournies. Assurez-vous que toutes les pièces sont bien serrées et que la ponceuse est stable avant de l'utiliser.

Quel type de papier abrasif utiliser avec la SCHEPPACH BD7500 ?

La SCHEPPACH BD7500 est compatible avec des papiers abrasifs de type P60 à P120. Assurez-vous de choisir le bon grain en fonction de la finition souhaitée.

Comment changer le papier abrasif sur la SCHEPPACH BD7500 ?

Pour changer le papier abrasif, éteignez et débranchez la ponceuse. Retirez le plateau de ponçage en dévissant les vis, remplacez le papier abrasif, puis refixez le plateau en vous assurant qu'il est bien en place.

La ponceuse SCHEPPACH BD7500 ne démarre pas, que faire ?

Vérifiez que la ponceuse est correctement branchée et que la prise fonctionne. Assurez-vous également que l'interrupteur est en position 'ON'. Si le problème persiste, consultez le manuel pour des instructions de dépannage.

Comment nettoyer la SCHEPPACH BD7500 après utilisation ?

Après utilisation, débranchez la ponceuse et utilisez un chiffon sec pour essuyer la poussière et les résidus de ponçage. Pour un nettoyage en profondeur, vous pouvez utiliser un aspirateur pour enlever la poussière accumulée dans les coins.

Quelles sont les précautions de sécurité à prendre lors de l'utilisation de la SCHEPPACH BD7500 ?

Portez toujours des lunettes de sécurité et un masque anti-poussière lors de l'utilisation de la ponceuse. Assurez-vous que l'espace de travail est bien ventilé et évitez de porter des vêtements amples qui pourraient se prendre dans la machine.

Comment régler la vitesse de la SCHEPPACH BD7500 ?

La SCHEPPACH BD7500 dispose d'un réglage de vitesse que vous pouvez ajuster à l'aide du bouton de contrôle situé sur le panneau de commande. Tournez le bouton pour sélectionner la vitesse souhaitée en fonction du matériau que vous poncez.

Où trouver des pièces de rechange pour la SCHEPPACH BD7500 ?

Les pièces de rechange pour la SCHEPPACH BD7500 peuvent être commandées auprès des revendeurs agréés SCHEPPACH ou sur le site officiel de la marque. Assurez-vous de fournir le numéro de modèle lors de votre commande.

MODE D'EMPLOI BD7500 SCHEPPACH

D	Band- und Teller-SchleifmaschineOriginal-Anleitung
GB	Belt and Disc SanderTranslation from the original instruction manual
FR	Ponceuse à Bande et à DisqueTraduction du manuel d'origine

DE

Nur für EU-Länder.

Pour les pays européens uniquement

Ne pas jeter les appareils électriques dans les ordures ménagères! Conformément à la directive européenne 2012/19/EU relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l'environnement.

IT

Solo per Paesi EU

D	Band- und Teller-Schleifmaschine	4–31
GB	Belt and Disc Sander
FR	Ponceuse à Bande et à Disque

Verehrter Kunde,

Nous vous souhaitons beaucoup de joie et de réussite au cours de vos travaux à venir, avec votre nouvel appareil.

Avertissement:

Le constructeur de cet appareil n'est pas responsable, conformément à la réglementation en vigueur concernant la responsabilité des produits, des dommages occasionnés par ou survenant à cet appareil et ayant pour cause:

• Maniement inadéquat.
  • Non respect des consignes d'utilisation.
• Réparations par un tiers, n'étant pas un spécialiste agréé.
• Montage et remplacement de "pièces de rechange non originelles de".
• "Emploi non conforme à la prescription".
• Défaillance de l'installation électrique, due au non respect des réglementations électriques et des prescriptions V OE 0100, DIN 57113 / V OE 0113.

Nous vous conseillons

de lire entièrement le texte du guide d'utilisation, avant d'effectuer le montage et la mise en oeuvre.

Ce manuel d'utilisation, conçu pour faciliter votre prise de contact avec la machine, vous permettra d'en exploiter correctement toutes les possibilités.

Les indications importantes qu'il contient vous apprendront comment travailler avec la machine de manière sûre, rationnelle et économique, comment éviter les dangers, réduire les coûts de réparation et raccourcir les périodes d'indisponibilité, comment enfin augmenter la fiabilité et la durée de vje de la machine.

Outre les directives de sécurité figurant dans ce manuel, vous devrez observer les prescriptions réglant l'utilisation de la machine dans votre pays. Le manuel doit se trouver en permanence à proximité de la machine. Mettez-le dans une enveloppe plastique pour le protéger contre la saleté et l'humidité. Chaque personne utilisatrice en prendra connaissance avant le début de son travail et respectera scrupuleusement les instructions qui y sont données. Seules pourront travailler sur la machine les personnes instruites de son maniement et informées des dangers inhérents à celui-ci. L'âge minimum autorisé doit être respecté.

Outre les directives de sécurité contenues dans ce manuel et les prescriptions spécifiques à votre pays, vous observerez les règles techniques généralement reconnues pour la conduite des machines à travailler le bois.

Conseils généraux

• Vérifier dès la livraison, qu'aucune pièce n'ait été dé-tériorée pendant le transport. En cas de réclamation, informer aussitôt le livreur.
• Nous ne pouvons tenir compte des réclamations ultérieures.
  • Vérifier que la livraison soit bien complète.
• Familiarisez-vous avec l'appareil avant la mise en oeuvre par l'étude du guide d'utilisation.
• Pour les accessoires et les pièces standard, n'utiliser que de pièces originales. Vous trouverez les pièces de rechange chez votre commerçant spécialisé.
• Lors de commandes, donnez nos numéros d'article,

ainsi que le type et l'année de fabrication de l'appareil.

BD7500
Etendue de la livraison
	Ponceuse à bande et à disques
	Table de travail pour ponceuse à bande
	Table de travail pour ponceuse à disque
	Raccord d'aspiration
	Gabarit de découpe transversale
	Pochette petit matériel
	Clé Allen SW 3 / 4
	Mode d'emploi
Caractéristiques techniques
Encombrement long. x larg. x haut. en mm	380/300/370
Disque mm	125,0
Rotations du disque 1/min	2850
Dimensions de la bande mm	25,4 x 762
Vitesse le la bande m/min	820
Dimensions de la plaque de support	Ponceuse à bande ø 148 mmPonceuse à disque 184 x 98 mm
Inclinaison de la plaque de support	0^ - 45^
Poids en kg	7,0
Moteur V/Hz	230–240/50
Puissance absorbée P1 PS	250

Sous réserve de modifications techniques !

Caractéristiques de bruit conformément à EN 50144 :

Niveau de pression acoustique LpA = 81,2 dB(A)

Niveau de puissance acoustique LWA = 92,2 dB(A)

Porter une protection de l'ouïe!

Portez des lunettes de protection!

En cas de dégagement de poussière!

Avant la mise en service, lisez le mode d'emploi et les consignes de sécurité et respectez-les!

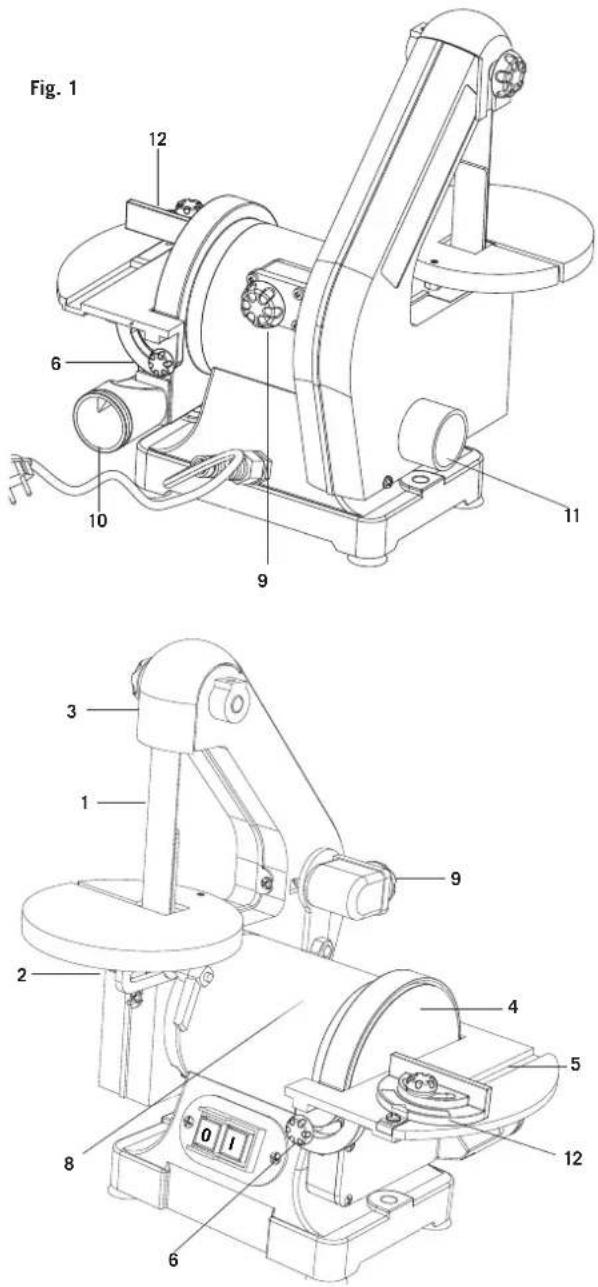

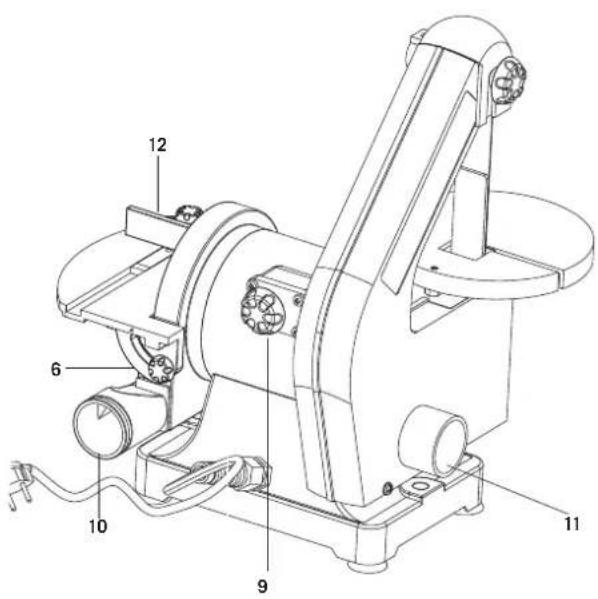

Équipement Fig. 1

1 bande de ponçage
2 table à bande de ponçage
3 protection de ponçage
4 Bande ponceuse à disque (fermeture agrippante)
5 table de ponçage réglable
6 réglage de la table de ponçage
7 interrupteur marche / arrêt
8 moteur

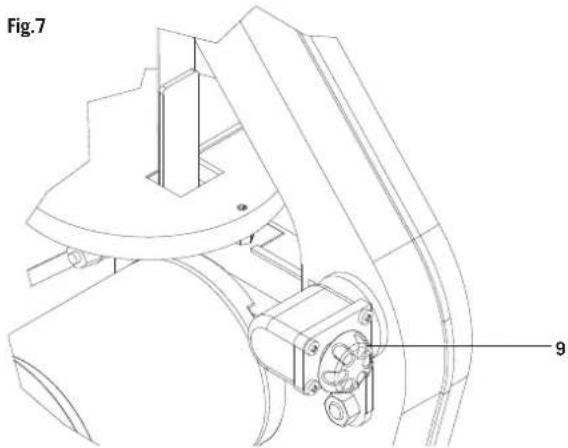

9 vis de réglage de la bande de ponçage
10 raccord d'aspiration pour ponceuses à disque
11 raccord d'aspiration pour ponceuses à bande
12 gabarit de découpe transversale

Dans les présentes instructions de service, les passages per tinents pour la sécurité sont signalés par ce symbole.

⚠️ Consignes générales de sécurité

Pour effectuer des travaux avec des outils électriques, il faut toujours respecter les mesures de sécurité fondamentales afin de réduire le plus possible les risques d'incendie, de chocs électriques et de blessures corporelles.

Pour effectuer des travaux avec des outils électriques, il faut toujours respecter les mesures de sécurité fondamentales afin de réduire le plus possible les risques d'incendie, de chocs électriques et de blessures corporelles.

1 Maintenir la zone de travail propre

- Les zones en désordre et les établis sont propices aux accidents.

2 Tenir compte de l'environnement de la zone de travail

- Ne pas exposer les outils à la pluie.

- Ne pas utiliser les outils dans des milieux mouilles ou humides.

- Maintenir la zone de travail bien éclairée.

- Ne pas utiliser les outils en présence de liquides ou de gaz inflammables.

3 Protection contre les chocs électriques

- Eviter tout contact corporel avec des surfaces mises ou reliées à la terre (par exemple canalisations, radiateurs, cuisinières, réfrigérateurs).

4 Maintenir les autres personnes éloignées !

- Ne pas laisser les personnes, notamment les enfants, non concernées par le travail en cours, toucher l'outil ou le prolongateur, et les maintenir éloignées de la zone de travail.

5 Entreposer les outils au repos

– Lorsqu'ils ne sont pas utilisés, il convient d'entreposer les outils en un lieu ferme et sec, hors de la portée des enfants.

6 Ne pas forcer l'outil.

- Il réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été conçu.

7 Utiliser le bon outil

- Ne pas forcer les petits outils pour qu'ils effectuent le travail d'un outil industriel.

- Ne pas utiliser les outils à des fins non prévues, par exemple, ne pas utiliser de scies circulaires pour couper des branches d'arbre ou des billes de bois.

8 Porter des vêtements appropriés

- Ne pas porter de vêtements amples ou de bijoux, car ils peuvent être pris dans des parties en mouvement.

- Le port de chaussures antidérapantes est recommandé pour les travaux en extérieur.

- Porter un dispositif de protection des cheveux destine à contenir les cheveux

9 Utiliser un équipement de protection

- Utiliser des lunettes de sécurité.

- Utiliser un masque normal ou anti poussières si les opérations de travail génèrent de la poussière.

10 Connecter l'équipement pour l'extraction des poussières

- Si l'outil est fourni pour le raccordement des équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont raccordes et correctement utilises.

11 Ne pas utiliser le câble/cordon dans de mauvaises conditions

- Ne jamais exercer de saccades sur le câble/cordon afin de le déconnecter de la fiche de prise de courant. Maintenir le câble/cordon à l'écart de la chaleur, de tout lubrifiant et de toutes arêtes vives.

12 Fixation de la pièce à usiner

- Utiliser, dans toute la mesure du possible, des pinces ou un étau afin de maintenir la pièce à usiner. Cette pratique est plus sûre que l'utilisation des mains.

13 Ne pas adopter d'attitude exagérée

- Garder une position et un équilibre adaptes à tout moment.

14 Entretenir les outils avec sein

- Garder les outils de coupe affûtés et propres pour des performances meilleures et plus sûres.

- Suivre les instructions de graissage et de remplacement des accessoires.

- Examiner les câbles/cordons des outils de manière régulière et les faire réparer, lorsqu'ils sont endommages, par un service d'entretien agréé.

- Examiner les prolongateurs de manière régulière et les remplacer s'ils sont endommages.

- Maintenir les poignées sèches, propres et exemptes de tout lubrifiant et de toute graisse.

15 Déconnecter les outils

- Déconnecter les outils de l'alimentation lorsqu'ils ne sont pas utilisés, avant leur entretien et lors du remplacement des accessoires, tels que lames, forets et organes de coupe.

16 Retirer les clés de réglage

- Prendre l'habitude de vérifier si les clés et autres organes de réglage sont retirés de l'outil avant de le mettre en marche.

17 Eviter tout démarrage intempestif

- S'assurer que l'interrupteur est en position « arrêt » lors de la connexion.

18 Utiliser des câbles de raccord extérieurs

- Lorsque l'outil est utilisé à l'extérieur, utiliser uniquement des prolongateurs destines à une utilisation extérieure et

le Beschädigungen

comportant le marquage correspondant.

19 Rester vigilant

- Regarder ce que vous êtes en train de faire, faire preuve de bon sens et ne pas utiliser l'outil lorsque vous êtes fatigue.

20 Vérifier les parties endommagées

- Avant d'utiliser l'outil à d'autres fins, il convient de l'examiner attentivement afin de déterminer qu'il fonctionnera correctement et accomplira sa fonction prévue.

- Vérifier l'alignement ou le blocage des parties mobiles, ainsi que l'absence de toutes pièces cassées ou de toute condition de fixation et autres conditions, susceptibles d'affecter le fonctionnement de l'outil.

- Il convient de réparer ou de remplacer correctement un protecteur ou toute autre partie endommagée par un centre d'entretien agréé, sauf indication contraire dans le présent manuel d'instructions.

- Faire remplacer les interrupteurs défectueux par un centre d'entretien agréé.

- Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche a l'état d'arrêt.

21 Avertissement!

- L'utilisation de tout accessoire ou de toute fixation autre que celui ou celle recommande(e) dans le présent manuel d'instructions peut présenter un risque de blessure des personnes.

22 Faire réparer l'outil par une personne qualifiée

- Cet outil électrique satisfait les règles de sécurité correspondantes. Il convient que les réparations soient effectuées uniquement par des personnes qualifiées en utilisant des pièces de rechange d'origine. A défaut, cela peut exposer l'utilisateur a un danger important.

23 Sens de travail: poncez toujours la pièce dans le sens contraire au sens de rotation du disque ou de la bande de ponçage.

Ne laissez jamais la machine en marche sans surveillance. Attendez toujours que la machine se soit complètement arrêtée avant de la quitter.

Utilisation conforme

La machine correspond aux normes en vigueur dans la Communauté Européenne.

- La combiné ponceur est assimilée aux machines portatives.

- Afin d'éviter les risques d'accident, aucun corps étranger ne doit se trouver autour du poste de travail et aux alentours de la machine.

- En principe, les pièces à usiner doivent être exemptes de corps étrangers, comme par

exemple, des clous ou des vis.

• Ne pas arrêter ou découpler les installations d'aspiration pendant le fonctionnement de la machine.
• La combiné ponceur est exclusivement conçue pour travailler le bois ou des matériaux dérivés du bois. Il est impératif d'utiliser exclusivement des outils et des accessoires d'origine.
• Utiliser la machine uniquement lorsqu'elle est en parfait état du point de vue technique et conformément à son emploi prévu en observant les instructions de service, en tenant compte de la sécurité et en ayant conscience du danger! Eliminer (ou faire éliminer) immédiatement toute panne susceptible de compromettre la sécurité!
• Les consignes de sécurité, du travail et de maintenance du constructeur ainsi que les mesures techniques doivent être respectées.
• Respecter les consignes de prévention des accidents appropriées, ainsi que les autres règles de sécurité techniques reconnues en général.
• L'utilisation, l'entretien et la réparation de la machine ne doivent être effectués que par des personnes familiarisées à l'utilisation de la machine et informées des dangers inhérents. Toute initiative de modification de la machine exclut la responsabilité du constructeur pour les dommages y faisant suite.
• La machine doit être utilisée uniquement avec des accessoires et des outils d'origine du constructeur.
• Toute autre d'utilisation est considéré comme non conforme. Aucune modification de la machine ne doit être effectuée, le constructeur n'assume pas de responsabilité en cas de dommages dans ce cas, le risque est à la charge du seul utilisateur.

Nos appareils, conformément à leur affectation, n'ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l'appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité

Risques résiduels

La machine est construite selon l'état actuel de la technique et conformément aux réglementations reconnues en matière de sécurité. Le travail avec la machine peut toutefois présenter des risques résiduels.

• En cas de guidage ou d'appui incorrects de l'outil devant être rectifié, la meule rotative présente des risques de blessures pour les doigts et les mains.
• En cas de maintien ou de guidage incorrects, risque de blessures par des outils éjectés.
• Le courant présente un risque en cas d'utilisation de

lignes de branchement électrique non conformes.

• Des risques résiduels non apparents sont toutefois encore possibles malgré toutes les mesures prises.
• Il est possible de réduire les risques résiduels en respectant les consignes de sécurité et l'utilisation conforme ainsi que les instructions de service.

Déballage de la machine

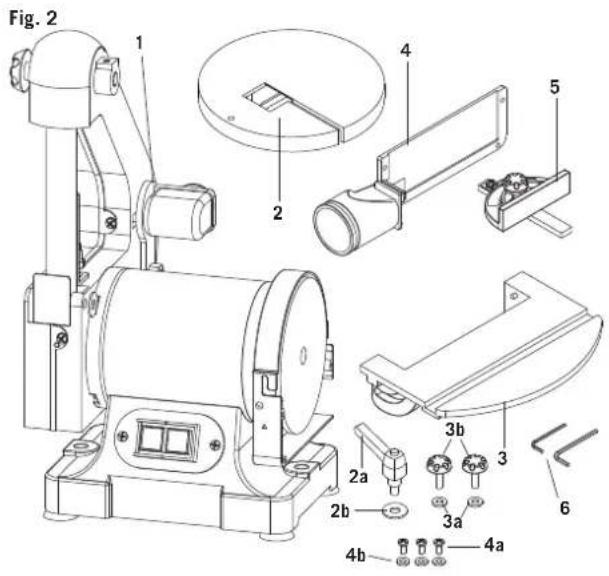

Fig. 2

Vérifier le contenu pour d'éventuels dommages de transport.

En cas de dommage, ce dernier doit immédiatement être signalé au transporteur. Vérifier si le contenu est au complet.

Signaler immédiatement les pièces manquantes au concessionnaire.

La machine est expédiée au complet dans un carton.

Les pièces complémentaires à fixer sur la machine doivent être situées et affectées avant le montage.

1 Ponceuse à bande et à ponceuse à disque
2 1 table de ponceuse à bande
2 a 1 levier de serrage M 8 pour table de ponceuse à bande
2 b 1 disque 8 mm pour table de ponceuse à bande
3 1 table de ponceuse à disque
3a 2 vis de blocage M6 pour table de ponceuse à disque
3b 2 rondelles 6 mm pour table de ponceuse à disque
4 1 raccord d'aspiration
4a 3 vis à fente cruciforme M5 x 10 pour raccord d'aspiration
4b 3 disques 5 mm
5 1 gabarit de découpe transversale pour table de ponceuse à disque
6 2 clés à six pans SW 3 / 4 mm Mode d'emploi

Montage

ATTENTION ! S'assurer que la machine n'est pas connectée au réseau électrique.

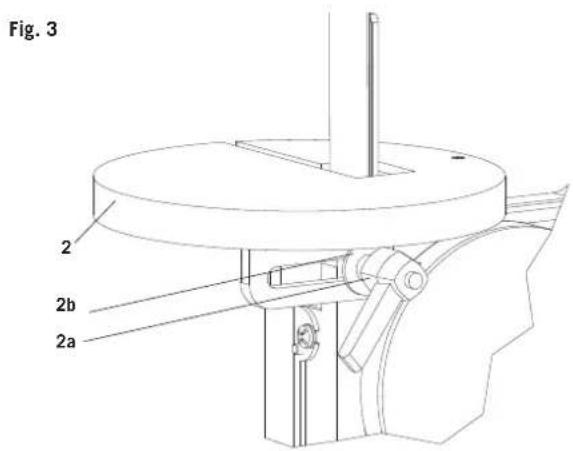

Montage de la table de ponceuse à bande. Fig. 3

Glisser la table de la ponceuse à bande (2 Fig. 2) sur la bande de ponçage et la fixer sous la table à l'aide du levier de serrage et le disque (2a et 2b Fig. 2) Le levier de serrage est prétendu à l'aide d'un ressort et peut être réglé par une traction sur la poignée.

Attention ! Pour éviter l'écrasement des doigts entre le bande et la table, il convient de respecter une distance minimale de 2 mm entre la table et le bande de ponçage.

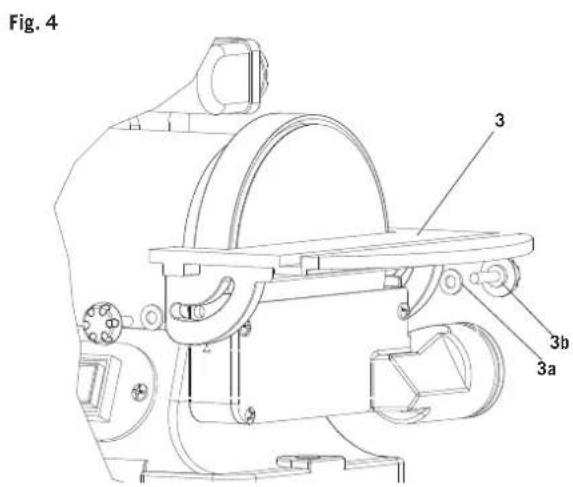

Montage de la table de la ponceuse à disque, Fig. 4

Glisser la table de la ponceuse à disque (3 Fig. 1) avec les épaulements dans l'évidement sur la machine et pousser la table vers le haut jusqu'à ce que les perçages corres-

pondent et la fixer des deux côtés avec les vis de blocage et les rondelles (3a et 3b Fig. 1).

Attention ! Pour éviter l'écrasement des doigts entre le disque et la table, il convient de respecter une distance minimale de 2,0 mm entre la table et le plateau de ponçage.

Le réglage est ajusté à l'aide des vis (c) des deux côtés.

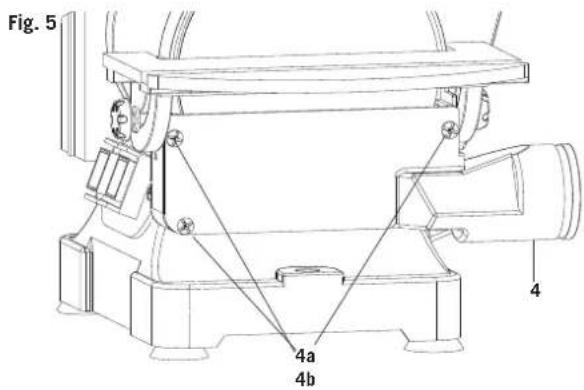

Montage de l'aspiration, Fig. 5

Monter le raccord d'aspiration (4 Fig. 1) sur la machine à l'aide des vis à tête fendue et des rondelles (4a et 4b)

Ensuite montez la tôle de protection (4c) avec le boulon (4a et 4d). Faites attention à ce que la tôle touche le bord inférieur de la table à poncer. Si vous inclinez la table, il faut ajuster la hauteur de la tôle de protection.

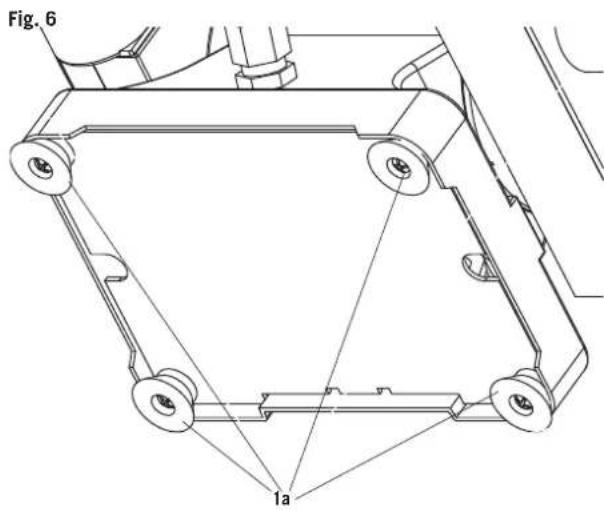

Montage des pieds en caoutchouc, Fig. 6

Monter les 4 pieds en caoutchouc (1 a Fig. 1) sur la plaque de fondation

Attention ! Si, pendant le travail, la machine a tendance a se déplacer ou à basculer, elle doit être fixée sur la surface de travail à l'aide de quatre vis (non comprises dans l'étendue de la fourniture).

Utilisation comme machine stationnaire

Si la ponceuse à bande/disque doit être utilisée dans un endroit définitif, fixez-la à un établi ou à une autre surface stable. Lorsque vous montez la ponceuse sur un établi, percez des trous dans la surface supérieure de l'établi.

• Faites des repères sur l'établi pour les trous qui permettront de fixer votre ponceuse. Utilisez les trous de la base de votre ponceuse comme gabarit pour la disposition des trous.
  • Percez les trous dans l'établi.
• Placez la ponceuse sur l'établi, en alignant les trous de sa base avec les trous percés dans l'établi.
• Insérez les boulons (non inclus) et serrez-les bien en utilisant des rondelles-freins et des écrous hex. (non inclus). Note: Tous les boulons doivent être insérés par le dessus. Montez les rondelles-freins et les écrous en dessous de l'établi.

Utilisation comme machine mobile

Si la ponceuse à bande/disque doit être transportée pour être utilisée à différents endroits, nous vous recommandons de la fixer de manière permanente sur un panneau de montage qui peut être facilement fixé à un établi ou à toute autre surface à l'aide de serre-joints. Le panneau de montage doit être suffisamment grand pour éviter le basculement de la ponceuse lors de son utilisation. Nous vous recommandons d'employer un morceau de contre-plaqué ou d'aggloméré de bonne qualité de 19 mm (3/4 po) d'épaisseur.

Fig.8

ATTENTION ! S'assurer que la machine n'est pas connectée au du réseau électrique.

Réglage du disque de ponçage, Fig. 7

La bande a déjà été réglée en usine.

Pour être réglementaire, elle doit passer sur le centre des galets.

La vis de réglage (9) permet de déplacer la bande par une rotation vers la gauche ou vers la droite.

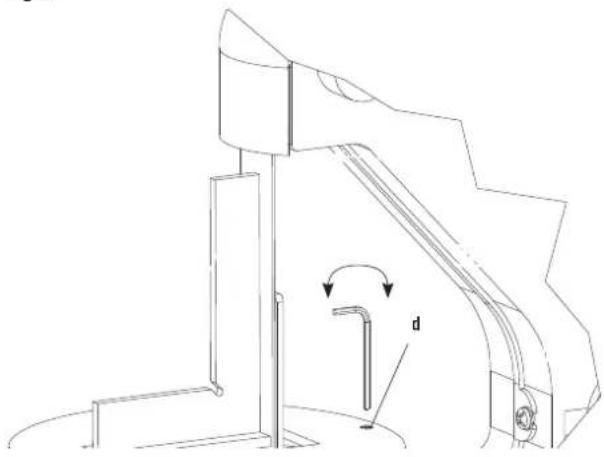

Réglage de la table de la ponceuse à bande, Fig. 8

Dans la plupart des cas, la table est utilisée à 90° par rapport à la bande de ponçage.

La table est équipée d'une vis de réglage pour que la table se trouve précisément à 90° par rapport à la bande. Le réglage s'effectue de la façon suivante :

1. Desserrer la table à l'aide du levier de serrage et la sou-lever aussi loin que possible vers l'arrière.
2. Placer une équerre 90° sur la table et laisser l'autre côté appuyé sur la bande.
3. Si l'angle ne mesure pas 90°, régler la vis (d) avec la clé à six pans jusqu'à ce que la table se trouve exactement à 90° par rapport à la table.
4. La table peut être inclinée vers l'avant.
   Desserrer le levier de serrage, incliner la table à l'angle souhaité et resserrer le levier de serrage.

Réglage de la table de la ponceuse à disque, Fig. 9

Pour assurer que la table se trouve à 90° par rapport au plateau de ponçage, poser un gabarit sur la table et contre le disque.

Si un réajustement est nécessaire, desserrer les deux vis de blocage (e) et modifier la position jusqu'à obtention de 90°.

Ensuite resserrer les deux vis de blocage (e).

La table peut alors être inclinée vers le bas jusqu'à 45°.

Fig. 10

Instructions de travail et fonctions

Remarque : Travailler avec beaucoup de précaution lors du ponçage d'une pièce à usiner très mince. Appliquer juste la pression nécessaire pour le ponçage.

Avertissement : Si la pièce à usiner touche le côté droit du plateau de ponçage, cela peut produire un violent mouvement de recul. La non-observation de cet avertissement peut entraîner de graves blessures.

Ponçage d'une surface convexe sur le plateau de ponçage :

Pour le ponçage d'une surface convexe il faut toujours utiliser le plateau de ponçage. La pièce à usiner doit être poussée vers le centre du disque en partant du côté gauche.

• Bien maintenir la pièce à usiner. Veiller à ce que les doigts ne touchent jamais la bande de ponçage.
• Appliquer une ferme pression sur la pièce à usiner appuyant sur le plateau de ponçage. Pousser la pièce à usiner sur le côté gauche afin d'utiliser de manière uniforme toute la surface du plateau de ponçage.

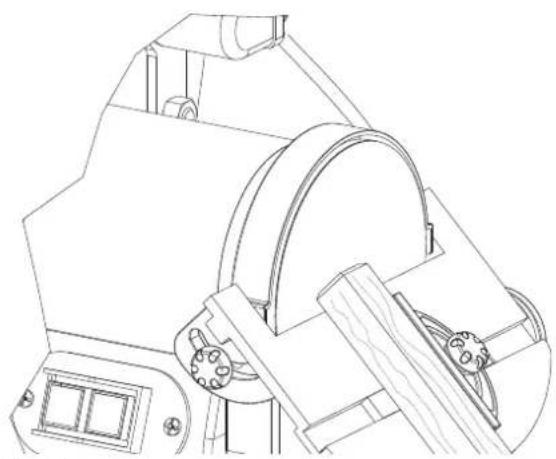

Ponçage de biseaux et chants Fig. 10

La table de travail peut être réglée en continu de 0° à 45°.

Pour cela, desserrer les deux vis de blocage Incliner la table de travail avec l'angle souhaité. Attention ! La table de travail, même en position inclinée, ne doit jamais être éloignée de plus de 2 mm du disque de ponçage !

Resserrer les vis de serrage.

Ponçage de faces avant avec le gabarit de découpe transversale. Fig. 11 et 12

Le gabarit de découpe transversale fournie facilite le ponçage de précision. Nous recommandons son utilisation pour le ponçage de faces avant (courtes).

Remarque ! Toujours pousser la pièce à usiner de la gauche vers le centre du disque de ponçage, jamais plus loin!

Risque de blessures par la pièce à usiner éjectée !

Ponçage de surface sur la bande de ponçage

Bien maintenir la pièce à usiner. Bien protéger les doigts! Risque de blessures!

Guider la pièce à usiner toute en l'appuyant fermement sur la table et la passant uniformément sur la bande de ponçage.

Attention ! Des précautions particulières s'imposent lors du ponçage de matériaux minces ou longs (le cas échéant même sans table de ponçage)

La pression d'appui ne doit jamais être trop forte pour que les déchets de ponçage puissent être évacués de la bande de ponçage.

Fig. 13

Mise en marche et arrêt de la ponceuse Fig. 1

L'interrupteur (7) est situé sur l'armoire électrique. Pour la mise en marche, appuyer sur « I » (vert). Pour l'arrêt appuyer sur « O » (rouge).

Gabarit de découpe transversale Fig. 1

Le gabarit de découpe transversale (12) a été fourni avec la machine à poncer pour l'utilisation sur la table de la ponceuse à disque.

Le guidage peut être utilisé jusqu'à 45° à gauche ou à droite par desserrage du bouton de verrouillage et réglage du gabarit de découpe transversale à l'angle souhaité. En-suite resserrer le bouton.

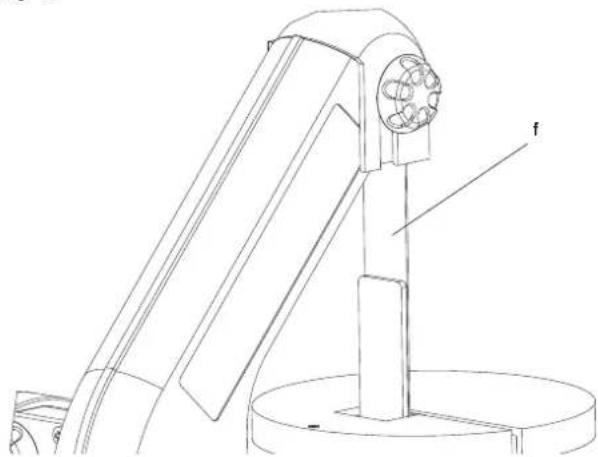

Plaque de support pour la bande Fig. 13

La plaque de support (f) est une pièce d'acier très résistante offrant une excellente surface d'appui pendant le ponçage.

La plaque doit être réglée de manière à presque toucher la bande de ponçage. Pour le réglage, desserrer les deux vis en maintenant la plaque sur le montant de la machine. Ensuite, ajuster la plaque et resserrer les vis.

Pour enlever la plaque afin d'effectuer des travaux spécifiques (par ex. polir ou poncer des contours), desserrer les deux vis de fixation et enlever la plaque.

Fig. 14

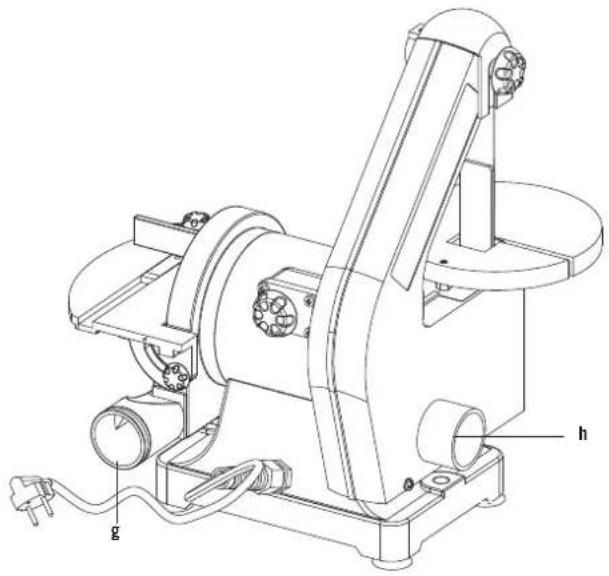

Il existe deux orifices de prélèvement de poussière (g-h) de 38 mm de diamètre qui peuvent simplement être connectés à une installation d'aspiration de la poussière. Il existe un dispositif d'aspiration pour la bande et pour le plateau de ponçage.

⚠️ Raccordement électrique

Le moteur électrique installé est raccordé et opérationnel. Le raccordement est conforme aux spécifications VDE et normes DIN applicables.

Le raccordement côté client ainsi que le conducteur de prolongation doivent être conformes à ces spécifications.

Le raccordement et les réparations de l'équipement électrique ne doivent être effectués que par un électricien qualifié.

Maintenance

Attention ! Avant les travaux de nettoyage et de maintenance, toujours débrancher la fiche d'alimentation.

Avertissement : Pour les travaux de maintenance il convient d'utiliser exclusivement les pièces du fabricant. L'utilisation de pièces d'origine différente peut causer des dommages sur la machine.

Généralités :

• S'assurer que le câble d'alimentation est en parfait état et ne présente pas de fissures.
• S'assurer que les pièces mobiles soient parfaitement alignées, bien fixées et ne soient pas gênées dans leurs mouvements.

Graissage :

Pour les pièces mobiles, utiliser des lubrifiants en boîte.

Nettoyage :

Nettoyer les protections du moteur et la machine et aspirer la poussière.

Fig. 15

Fig. 17

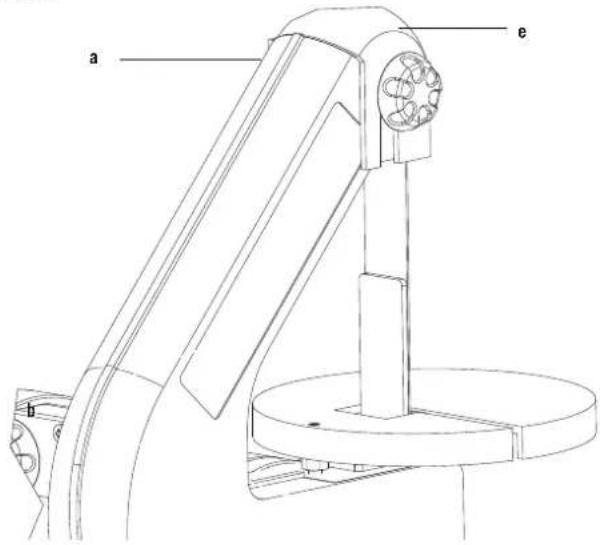

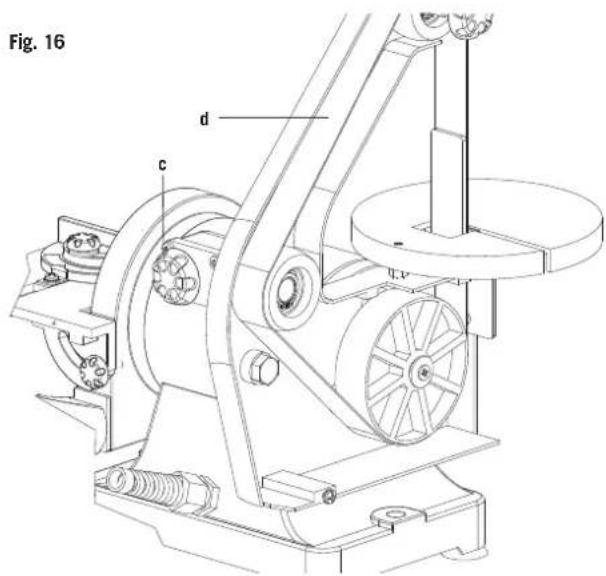

Montage et démontage de la bande de ponçage Fig. 15 et 16

1. Desserrer la vis de verrouillage (a) de la hotte supérieure (e).
2. Desserrer les deux vis à tête cruciforme (b) maintenant la hotte latérale. Incliner la hotte latérale par rapport à elle-même et la soulever (deux cames du montant de la machine).
3. Desserrer le bouton de guidage de la bande (c). Enlever la bande de ponçage (d) des trois galets.
4. Installer la bande neuve et reposer la hotte (e). Resser- rer les vis de bouton.
   S'assurer que la bande est bien centrée. En cas de besoin l'ajuster (voir chapitre « guidage de bande »).

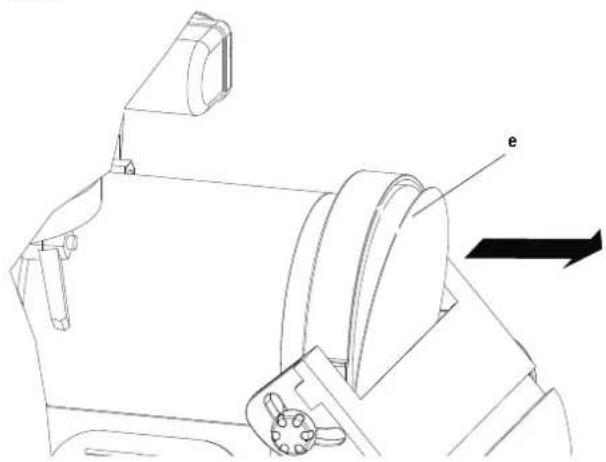

Démontage et montage du plateau de ponçage Fig.17

Si le disque de ponçage (e) est usé, l'enlever du plateau de ponçage. (fermeture agrippante)

Positionner le nouveau disque bien centré et le presser sur le plateau de ponçage.

Attention ! Si le disque de ponçage ne tourne pas de façon concentrique, l'enlever de nouveau et le réajuster.

Störungsabhilfe

Defaillances Causes possibles Remèdes
Le moteur ne tourne pas.	a) Interrupteur marche/arrêt endommagéb) Câble de l'interrupteur marche/arrêt endommagéc) Relais de l'interrupteur marche/arrêt endommagéd) Fusible fondue) Moteur brûlé	a-d) Remplacez toutes les pièces endommagés avant d'utiliser la ponceuse.e) Contactez votre centre de service local ou votre station de service autorisée dans ce domaine. Chaque essai de réparation peut présenter un risque s'il n'est pas réalisé par un spécialiste qualifié.
La machine ralentit pendant le travail	La pression exercée sur la pièce à travailler est trop importante.	Exercez une pression moindre sur la pièce à travailler.
La bande abrasive se décentre par rapport au disque d'entraînement	Elle ne circule pas dans la trace.	Régler de nouveau la trace.
Le bois brûle pendant le ponçage.	a) La meule ou la bande abrasive est enduite de produit lubrifiant.b) La pression exercée sur la pièce à travailler est trop forte.	a) Changez la bande ou le disque.b) Réduisez la pression exercée sur la pièce à travailler.

Des défauts visibles doivent être signalés au plus tard 8 jours après la réception de la marchandise, sans quoi liacheleur perd tout droit à des redevances pour de teis défauts. Nous garantissons nos machines, dans la mesure où elles sont maniées correctement, pour la durée légale de garantie à compter de la remise dans ce sens que nous remplaçons gratuitement toute pièce de la machine devenue inutilisable durant cette période pour des raisons d'erreur de matériau ou de fabrication. Toutes pièces que nous ne fabriquons pas nous-mêmes ne

sont garanties que si nous possédons des droits à la garantie vis-à-vis des fournisseurs respectifs. Les frais pour la mise en place des nouvelles pièces sont à la charge de liacheteur. Tous droits à rédhibition et toutes prétentions à diminutions ainsi que tous autres droits à liindemnité sont exclus.

Garanzia I
