MODE D'EMPLOI FGG75524XA FAURE

Notice d'utilisation

Table de cuisson

Consignes de sécurité 2

Instructions de sécurité 3

Description de l'appareil 5

Utilisation quotidienne 5

Conseils utiles 7

Entretien et nettoyage 7

En cas d'anomalie de fonctionnement 8

Installation 9

Characteristiques techniques 12

En matière de protection de l'environnement 13

Sous réserve de modifications.

Consignes de sécurité

Avant d'insteller et d'utiliser cet apparéil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre apparéil pour vous y référer ultérieurement.

Sécurité des enfants et des personnes vulnérables

! Avertissement Risque d'asphyxie, de blessure ou d'invalidité permanente.

• Cet apparéil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacité physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés par une personne responsable de leur sécurité.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants.
• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recom-mandons de l'activer.
• Les enfants ne doivent pas nettoyer ni entreprises une opération de maintenance sur l'appareil sans surveillance.

Sécurité générale

• L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Ne touche pas les éléments chauffants.

• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.

• Il peut être dangereux de laisser chauffer de laGRAisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.

• N'essayez jamais d'éteindre un feu avec de l'eau. Mettez à l'arrêt l'appareil puis couvrez les flames, par exemple avec un couvercle ou une couverture ignifuge.
• N'entreposez rien sur les surfaces de cuisson.
• N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
• Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.

Instructions de sécurité

Installation

Avertissement L'appareil doit être installé uniquement par un professionnelnel qualifié.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un apparéil endommagé.
• Suívez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Respectez la distance minimale requise avec les autres apparèils et éléments.
• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Portez toujours des gants de sécurité.
• Isolez les surfaces découvertes à l'aide d'un matériel d'étanchéité pour éviter que la moisissure ne provoque de gonflements.
• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.
• N'installé pas l'appareil près d'une porte ou sous une fenêtre. Les écipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.
• Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.
• Le dessous de l'appareil peut devenir très chaud. Nous vous recommendons d'installer un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.

Branchement electrique

Avertissement Risque d'incendie ou d'électrocution.

L'ensemble des branchements électriques doit être effectué par un technicien qualifié.
L'appareil doit etre relié à la terre.
- Avant toute intervention, assurez-vous que l'appareil est débranché.
Utilisez le cable d'alimentation electrique approprié.
- Ne laissez pas le cable d'alimentation s'emmeler.
Assurez-vous que le cable d'alimentation ou la fiche (si presente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants lorsque vous branchez l'appareil à des prises électriques situées à proximité.
Assurez-vous que l'appareil est bien installé. Un cable d'alimentation lache et inapproprié ou une fiche (si présente) non serrée peuvent et à l'origine d'une surchauffe des bornes.
Assurez-vous qu'une protection anti-electrocution est installée.
Utilisez un collier anti-traction sur le cable.
- Veiliez à ne pas endommager la fiche secteur (si présente) ni le cable d'alimentation. Contactez le service après-vente ou un électricien pour replacer le cable d'alimentation s'il est endommagé.
L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif

d'isolement doit partager une distance d'ouverture des contacts d'au moins 3 mm.

• N'utilise que des systèmes d'isolement appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être reliés du support), un disjoncteur différentiel et des contacteurs.

Raccordement au gaz

• Tous les raccordements au gaz doivent être effectuels par une personne qualifiée.
  Assurez-vous que l'air circule autour de l'appareil.
• Les informations concernant l'alimentation en gaz se trouvent sur la plaque signalétique.
• Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Assurez-vous de brancher l' apparéil selon les réglementations d'installation en vigueur. Veillez à respecter les exigences en matière d'aération.

Utilisation

Avertissement Risque de blessures, de brûlures ou d'électrocution.

Utilisez cet apparéil dans un environnement domestique.
- Ne modifie pas les caractéristiques de cet apparéil.
- Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.
N'utilisez jamais cet apparéil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.
- Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes.
- Éteignez les zones de cuisson après chaque utilisation.
- N'utilise jamais l'appareil comme plan de travail ni comme plan de stockage.

Avertissement Risque d'explosion ou d'incendie.

• Les graisses et l'huile chaudes peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.

• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée.
  L'huile qui a servi contient des restes d'aliments qui peuvent provoquer un incendie à température plus faible que l'huile n'avant jamais servi.

• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.

Avertissement Risque de dommage de l'appareil.

• Ne laïsez pas de récipients chauds sur le bandeau de commande.
• Ne laïsez pas le contenu des recipients de cuisson s'évaporer.
• Ne faites jamais fonctionner les zones de cuisson avec des reçipients de cuisson vides ou sans chaque récipient de cuisson.
• Ne placez jamais de papier aluminium sur l'appareil.
• Ne laïsez pas de liquides acides, tels que du vinaigre, du jus de citron ou du produit détartrant, entrairen contact avec la table de cuisson. Cela peut provoquer l'apparition de taches mates.
• Veillez à ce que la pierce où est installé l'appareil soit bien aérée.
  Assurez-vous que les orifices de ventilation ne sont pas bouchés.
  Utilisez uniquement des recipients stables avec une forme adaptée et un plus grand diamètre que les dimensions des brûleurs. Risque de surchauffe et de rupture de la plaque en verre (si votre apparéil en est équipé) !
  Assurez-vous que la flamme ne s'est int pas lorsque vous tournez rapidement la manette de la position maximale à la position minimale.
• Veillez à ce que les reçipients se trouvent bien au centre des cercles et qu'ils ne dépassent pas des re-bords de la table de cuisson.
  N'utilise que les accessoires fournis avec l'appareil.
• N'installez pas de diffuseur de flamme sur le brûleur.

Entretien et nettoyage

Avertissement Risque d'endommagement de l'appareil.

• Nettoyez régulierement l'appareil afin de maintainir le revêtement en bon état.
• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.

• Ne lavez pas les brûleurs au lave-vaisselle.

• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récycler, de solvants ou d'objets métalliques.

Mise au rebut

! Avertissement Risque de blessure ou d'asphyxie.
- Contactez votre service municipal pour obtenir des informations sur la marche à suivre pourmettre conformément l'appareil au rebut.

• Debranchez l'appareil de l'alimentation electrique.
• Coupe le cable d'alimentation au ras de l'appareil et mettez-le au rebut.
  Aplatissez les tuyaux de gaz externes.

Maintenance

• Contactez le service après-vente pour faire réparer l'appareil. N'utilise que des pieces de rechange d'origine.

Description de l'appareil

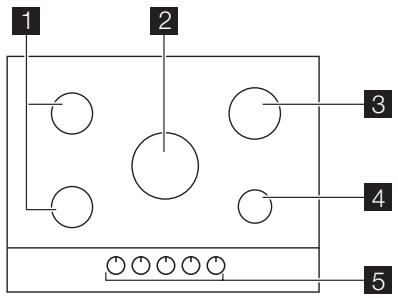

Plan de cuisson

1 Bruleur semi-rapide
2 Brûleur à triple couronne
3 Brûleur rapide
4 Brûleur auxiliaire
5 Manettes de commande

Manettes de commande

Symbole	Description
●	pas d'alimentation en gaz / position arrêt
○	position d'allumage / alimentation en gaz maxi-mum

Symbole	Description
	alimentation en gaz mini-mum

Utilisation quotidienne

! Avertissement Reportez-vous aux chapitres concernant la sécurité.

Allumage du bruleur

! Avertissement Faites très attention lorsque vous utilisez une flamme nue dans une cuisine. Le fabricant decline toute responsabilité en cas de mauvais usage de la flamme

Allumez toujours le brûleur avant de poser les plats.

Pour allumer le brûleur :

1. Tournez le sélecteur dans le sens inverse des aiguelles d'une montre jusqu'à sa position maximale (☆)，puis appuyer dessus pour l'enforcer.

2. Maintenez la commande appuyee pendant environ 5 secondes,ILAperet au thermocouple de

se réchauffer. Sinon, l'alimentation en gaz sera interrompue.

1. Une fois que la flamme brûle régulièrement, réglez son débit.
   Si, après plusieurs tentatives, le brûleur ne s'allume pas, vérifie que la couronne et son chapeau sont correctement placés.

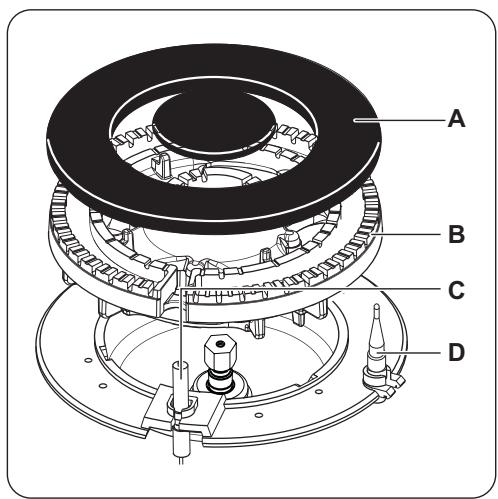

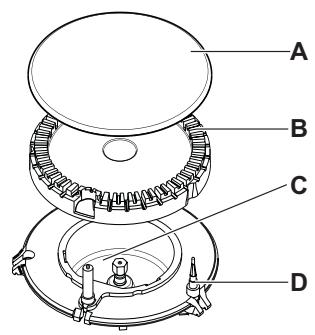

A) Chapeau du bruleur
B) Couronne du bruleur
C) Bougie d'allumage
D) Thermocouple

! Avertissement Ne maintenez pas la manette de commande enforcée plus de 15 secondes.

Si le brûleur ne s'allume pas au bout de 15 secondes, relâchéz la manette de commande, tournez-la sur la position d'arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur.

Important En cas de coupure d'électricité, vous pouvez utiliser votre table de cuisson sans avoir recours au système automatique. Dans ce cas, approchez une flamme du brûleur, enforcez la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à la position de libération maximum du gaz.

i Si le bruleur s'eteint accidentellement, tournez la manette de commande sur la position Arret et attendez au moins 1 minute avant d'essayer une nouvelle fois d'allumer le bruleur.
i Le générateur d'étincelles se déclene automatiquement à la mise sous tension de l'appareil, après l'installation ou une coupure d'électricité. Ce phénomène est normal.

Pour eteindre les bruleurs

Tournez la manette jusqu'au symbole

! Avertissement Abaissez ou coupe toujours la flamme avant desteroler les recipients du bruleur.

! Avertissement Reportez-vous aux chapitres concernant la sécurité.

Economies d'énergie

• Si possible, couvre les cassetoles.
  Lorsque le liquide commence à boudir, baissez le feu pour laisser légèrement frémir le liquide.

Utilisez uniquement des recipients dont le diamètre correspond aux dimensions des brûleurs.

Brûleur	Diamètres des réçipients
Triple couronne	180 - 260 mm
Rapide	160 - 260 mm
Semi-rapide avant	120 - 180 mm
Semi-rapide arrière	120 - 220 mm
Auxiliaire	80 - 180 mm

! Avertissement Assurez-vous que le fond des récipients ne dépasse pas au-dessus des manettes de commande. Si les manettes de

Entretien et nettoyage

! Avertissement Reportez-vous aux chapitres concernant la sécurité.
! Avertissement Éteignez l'appareil et laisserze-le refroidir avant de le nettoyer. Avant toute opération de nettoyage ou intervention technique, assurez-vous que l'appareil est débranché de la prise electrique.
Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de l'appareil.
- Vous pouvez-retirer les supports de casserole pour nettoyer facilement la table de cuisson.
- Nettoyez les éléments en émail, le chapeau et la couronne avec de l'eau chaude savonnese et se-chez-les soigneusement avant de les remetre en place.

commande se trouvent sous le fond des recipients, la flamme peut les faire chauffer.

Ne placez pas le même récipient sur deux brûleurs.

! Avertissement Assurez-vous que les poignées des reçipients ne dépassent pas du devant de la table de cuisson. Assurez-vous que les reçipients de cuisson sont bien centrés sur les brûleurs afin de garantir leur stabilité et de réduire la consommation de gaz.
Ne placez pas de recipients instables ou déformés sur les zones de cuisson afin d'éviter les débordements et les blessures.
! Avertissement N'utilisez pas de diffuseur de flamme.

• Lavez les éléments en acier inoxydable à l'eau, puis séchez-les à l'aide d'un chiffon doux.
• Les supports de casserole ne doivent pas etre place dans le lave-vaiselle. Ils doivent etre lavés a la main.
  Lorsque you lavez les supports à la main, faites bien attention lorsque you les essuyez, car le processus d'emailleage laisse parfois des arêtes risquant de vous bleisser. Si nécessaire, retirez les taches tenaces à l'aide d'une pate nettoyante.
• Àprous avoir lavé les supports de casseroles, voirlez à les remetre correctement en place.
• Pour que les brûleurs fonctionnent correctement, assurez-vous que les bras des supports de casseroles sont au milieu du brûleur.

• Faites très attention lorsque vous remplacez les supports de casseroles afin de ne pas endomgar le dessus de la table de cuisson.

Après le nettoyage, séchez l'appareil à l'aide d'un chiffon doux.

Enlevez les salissures :

1. • Enlevez immédiatement : plastique fondu, feuilles plastique et les alimentés contenant du sucre.
2. Mettez l'appareil à l'arrêt et laissez le refroidir avant de procéder au nettoyage : des cernes de calcaire, traces d'eau, projections de graisse, décolorations métalliques liusantes.

Utiliser un nettoyant spécial pour la surface de la table de cuisson.

1. Nettoyez l'appareil à l'aide d'un chiffon humide et un peu de détergent.
2. Pour finir essuyez l'appareil à l'aide d'un chiffon propre.

L'acier inoxydable peut ternir s'il est trop chauffé. Gardez à l'esprit que vous ne devez pas cuisiner avec des plats en terre cuite ou en fonte.

Nettoyage du générateur d'étincelles

Cette fonction emploie une bougie d'allumage en cérâmique et d'une electrode métallique. Maintenez ces éléments propres pour prévenir un allumage difficile et vérifier que les trous de la couronne du brûleur ne sont pas obstrués.

Entretien periodique

Demandez régulierement à votre service après-vente local de vérifier l'etat du tuyau d'arrivée de gaz et du régulateur de pression, si l'appareil en est équipé.

En cas d'anomalie de fonctionnement

Anomalie	Cause possible	Solution
Aucune étincelle ne se produit à l'allumage.	Il n'y a pas d'alimentation electrique.	Vérifiez si l'appareil est bien branché et allumé; Contrôlez le fusible. Si le fusible est dégagé plusieurs fois, contactez unElectricien qualifié.
	Le couvercle et la couronne du brûleur sont mal positionnés.	Assurez-vous que le couvercle et la couronne du brûleur sont bien positionnés.
La flamme s'éteint immédiatement après l'allumage.	Le thermocouple n'est pas suffisamment chauffé.	Après avoir allumé la flamme, continuez à appuyez sur le bouton pendant environ 5 secondes.
Les flammes sont irrégulières.	La couronne du brûleur doit être encrassés avec des restes d'aliements.	vérifiez si l'injecteur n'est pas bouché et s'il n'y pas de particules alimentaires dans la couronne.

Certaines anomalies de fonctionnement peuvent dé-pendre d'opérations d'entretien non correctes ou d'oubli et peuvent être résolues à l'aide des indications fournies dans le tableau, sans faire appel à un service

apres-vente. Si I'anomalie persiste, contactez Your magasin vendeur ou votre service après-vente.

Si un problème résultat d'une mauvaise utilisation ou si l'installation de l'appareil n'a pas eté réalisée par un professionnel qualifié, le déplacement du techni-cien du service après vente ou du revendeur peut etre facturé même en cours de garantie.

Ces informations sont nécessaires pour pouvoir vous offrir une aide rapide et adaptée. Ces données figurent sur la plaque signalétique fournie.

Description du modele

• Référence produit (PNC)
• Numéro de série (S.N.)

Utilisez exclusivement des pieces d'origine certifiées constructeur. Elles sont disponibles auprès de votre service après-venture.

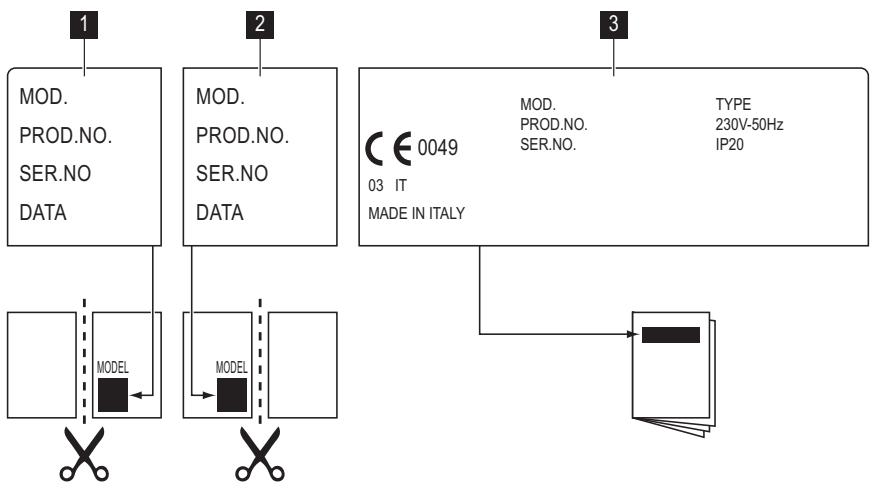

Étiquettes fournies avec le sac d'accessoires

Collez les étiquettes adhéSES comme indiqué ci-dessous :

1 Collez-la sur la carte de garantie et envoyez cette partie
2 Collez-la sur la carte de garantie et conservez cette partie

3 Collez-la sur la notice d'utilisation

Installation

! Avertissement Reportez-vous aux chapitres concernant la sécurité.
! Avertissement Les instructions suivantes concernant l'installation, le raccordement et la maintenance de l'appareil doivent être effectues par un professionnel qualifié selon les normes et règlements en vigueur.

Raccordement au gaz

Effectuez un raccordement fixe (« rigide ») ou utilisez un tuyau flexible en acier inoxydable selon les normes en vigueur. Si vous utilisez des tuyaux flexibles métalliques, ils ne doivent pas entraîre en contact avec des par

ties mobiles ni'estre comprimés.Soyezégalement vigilant lorsque la table est installee avec un four.

Important Assurez-vous que la pression de l'alimentation en gaz de l'appareil correspond aux valeurs recommandées. Le raccordement réglable est relié à la rampe complète par un écrou fileté G 1/2 po. Vissez les pieces sans forcer, réglez le raccordement dans le sens nécessaire et serrez le tout.

A) Extrémité du tuyau avec écrou
B) Rondelle
C) Coude

Raccordement rigide :

Effectuez le raccordement en utilisant des tuyaux métalliques rigides (en cuivre avec embout mécanique).

Raccordement « flexible » avec embout mécanique :

Gaz naturel: le raccordement s'effectue avec un tuyau flexible à embout mécanique qui se visse directement sur le coude terminant la rampe de l'appareil.
- Butane / Propane : Un tubeSouple, équipé de ses colliers, peut être utilisé s'il est visitable sur toute sa longueur et si l'appareil ne fonctionne qu'au butane. Si l'appareil fonctionne au propane, il faut utiliser un tuyau flexible à embout métallique approprié.

Raccordement de tuyaux flexibles non métalliques :

S'il est visitable sur toute sa longueur, vous pouvez utiliser un tuyau flexible. Fixez fermement le tuyau flexible à l'aide de colliers.

Gaz liquide : utilisez le détendeur en caoutchouc. Intercalez toujours le joint. Continue alors le raccordement au gaz. Le tuyau flexible s'applique lorsque :

• il ne doit pas devenir plus chaud que la température ambiente, à savoir plus de 30^ ;
• il n'est pas plus long que 1,50m
• il ne montre aucun étranglement;
• il n'est soumis à aucune traction et aucune torsion ;
• il n'entre pas en contact avec la découvert ou les coins tranchants ;
• il est visible sur toute sa longueur afin de vérifier son état.

Vérifiez les points suivants pour contrôler le bon état du tuyau flexible :

• il ne présente aucune fente, coupure, marque de brûlure sur les deux extrémités et sur toute sa longueur ;
• le matériel n'est pas durci, mais présente une élasticité correcte;
• les colliers de serrage ne sont pas rouillés;
• la date d'expiration n'est pas passée.

Si vous constatéz au moins un de ces défauts, ne répârez pas le tuyau, mais remplacez-le.

Important Quand l'installation est terminée, assurez-vous que chaque raccord est etanche en utilisant une solution savonneuse, et non une flamme!

Remplacement des injecteurs

1. Démontez les supports des casseroles.
2. Demontez les chapeaux et les couronnés du brû-leur.
3. À l'aide d'une clé de 7, démontez les injecteurs et remplacez-les par ceux qui sont nécessaires pour le type de gaz que vous utilisez (voir le tableau dans le chapitre « Caracteristiques techniques »).
4. Assemble les pièces et suivez la même procédure dans l'ordre inverse.
5. Remplacez la plaque signalétique (qui se trouve près du tuyau d'arrivée de gaz) par celle correspondant au nouveau type d'alimentation en gaz. Vous trouverez cette plaque dans le sachet fourni avec l'appareil.

Si la pression de l'alimentation en gaz peut être modifiée ou est différente de la pression nécessaire, vous devez monter un système de réglage de la pression sur le tuyau d'arrivée de gaz.

Réglage du niveau minimal

Pour régler le niveau minimal des brûleurs :

1. Allumez le brûleur.
2. Tournez la manette en position minimale.
3. Retirez la manette.
4. À l'aide d'un tournevis fin, ajustez la position de la vis de réglage.

A) Vis de réglage

• Si vous passez du gaz naturel G20/G25 20/25 mbar au gaz liquéfié, serrez au maximum la vis de réglage.
• Si vous passez du gaz liquuéfé au gaz naturel G20/ G25 20/25 mbar, dévissez la vis de réglage d'environ 1/4 de tour (1/2 tour pour un brûleur à triple couronne).
• Si vous passez du gaz naturel G20/G25 20/25 mbar au gaz de ville G130 8 mbar, dévissez la vis de réglage d'environ 3/4 de tour (1/4 tour pour un brûleur à triple couronne).
• Si vous passez du gaz de ville G130 8 mbar au gaz naturel G20/G25 20/25 mbar, vissez la vis de réglage d'environ 3/4 de tour (1/4 tour pour un brûleur à triple couronne).
• Si vous passez du gaz liquuéfié au gaz de ville G130 8 mbar, dévissez la vis de réglage d'environ 1 tour (1/2 tour pour un brûleur à triple couronne).
• Si vous passez du gaz de ville G130 8 mbar au gaz liquéfié, serrez au maximum la vis de réglage.

! Avertissement Assurez-vous que la flamme ne s'éteint pas lorsque vous tournezrapidement lamanette de la position maximale à la position minimale.

Branchement electrique

L'appareil doit être relié à la terre en respectant bien les précautions de sécurité.
- Vérifiez que la tension nominale et le type d'alimentation figurant sur la plaque signalétique correspondant aux valeurs d'alimentation locales.
- Cet apparéil est alimenté à l'aide d'un cable principal. Une fiche appropriée doit être adaptée au cordon d'alimentation (reportez-vous à la charge électrique spécifique sur la plaque signalétique). La fiche doit être insérée dans une prise murale appropriée.

• Pour toute intervention sur votre apparéil, faites appel au service après-vente de votre magasin vendeur.
• Utilisez toujours une prise antichoc correctement installée.
  Assurez-vous que la prise principale est accessible après installation.
• Ne tirez jamais sur le cable d'alimentation électrique pour débrancher l'appareil. Tirez toujours sur la prise de courant.
  L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur, d'un raccordement multiple ou d'une prise multiple (risque d'incendie).Vérifiez que la prise de terre est conforme aux règlements en vigueur.
• Le cable d'alimentation doit être placé de manière à ce qu'il n'entre pas en contact avec une surface chaude.
• Raccordez l'appareil au secteur à l'aide d'un système permettant le débranchement de l'appareil à tous les pôles, avec une largeur d'ouverture de contact d'au moins 3 mm., par exemple, un disjoncteur automatique de protection, des déclencheurs de perte à la terre ou un fusible.
• Aucune partie du cordon d'alimentation ne doit afficher une température supérieure à 90^ . Le cable neutre bleu doit être raccordé à la borne « N » de la plaque à bornes. Le cable de phase marron (ou noir) (partant de la borne « L ») de la plaque à bornes doit toujours être relié à la phase sous tension.

Remplacement du cable d'alimentation

Ne remplacez le cable de raccordement qu'vec un cable de type H05V2V2-F T90 ou équivalent. Assurez-vous que la section du cable convient à la tension et à la température de fonctionnement. Le cable de terre jaune/vert doit être plus long d'environ 2 cm que le cable de phase marron (ou noir).

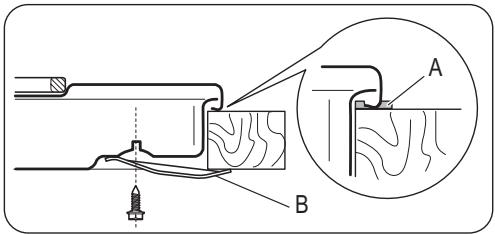

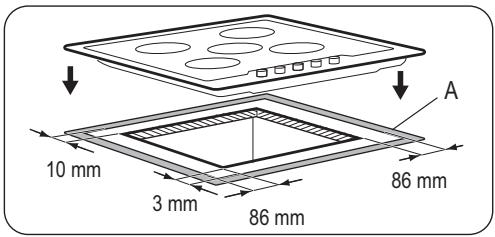

Encastrable

A) joint fourni

A) joint fourmi
B) équres fournies

Attention Installez l'appareil uniquement sur un plan de travail dont la surface est plane.

Possibilities d'insertion

Élement de cuisine avec porte

Le panneau installé sous la table de cuisson doit être facilement amovible et facile d'accès au cas où une intervention technique serait nécessaire.

Characteristiques techniques

Dimensions de la table de cuisson

Largeur :	744 mm
Longueur :	510 mm

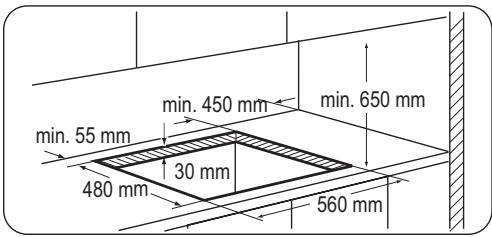

Dimensions de la niche d'encastrement de la table de cuisson

Largeur :	560 mm
Longueur :	480 mm

Puissance

Brûleur à triple couron-ne: 4,0 kW

a) Panneau amovible
b) Espace pour les branchements

Au-dessus d'un four

Les dimensions de la niche d'encastrement de la table de cuisson doivent être conformes aux indications et l'élement de cuisine doit être équipé d'airations pour assurer un apport d'air continu. Les branchements électriques de la table de cuisson et du four doivent être installés séparément pour des raisons de sécurité et pour permettre de retarder facilement le four de l'ensemble.

Brûleur rapide :	3,0 kW
Brûleur semi-rapide :	2,0 kW
Brûleur auxiliaire :	1 kW
PUISSANCE TOTALE :	G20/G25 (2E+) 20/25 mbar = 12 kW G30 (3+) 28-30 mbar = 858 g/h G31 (3+) 37 mbar = 843 g/h
Alimentation électrique :	230 V ~ 50 Hz
Catégorie :	III1c2E+3+
Raccordement au gaz :	G 1/2 "
Alimentation en gaz :	G20/G25 (2E+) 20/25 mbar
Classe de l'appareil :	3

Diamètres de by-pass

Brûleur	Ø by-pass en 1/100 mm
Auxiliaire	28
Semi-rapide	32
Rapide	42
Triple couronne	56

Brûleurs à gaz

BRÜ-LEUR	PUIS-SANCE NORMALE kW	PUIS-SANCE RÉDUI-TE kW	PUISSANCE NORMALE
			GAZ NATUREL G20/G25 (2E+) 20/25 mbar			LPG (Butane/Propane) G30/G31 (3+) 28-30/37 mbar			LPG (Gaz de ville) G130 (1c) 8 mbar
			inj. 1/100 mm	G20 20 mbar m³/h	G25 25 mbar m³/h	inj. 1/100 mm	G30 28-30 mbar g/h	G31 37 mbar g/h	inj. 1/100 mm	m³/h
Auxiliäire	1.0	0.33	70	0.095	0.111	50	73	71	127	0.140
Semi-rapide	2.0	0.45	96	0.190	0.221	71	145	143	195	0.279
Rapide	3.0 (gaz naturel) 2.8 (LPG)	0.75	119	0.285	0.332	86	204	200	240	0.420
Triple couron-ne	4.0	1.4	146	0.381	0.443	98	291	286	348	0.559

En matière de protection de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit etre remis au point de collecte dédié a cet effet (collecte et recyclage du matériel électrique et electronique).

En procédant à la mise au rebut de l'appareil dans les régles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seront traités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Emballage

Tous les matériaux d'emballage sont écologiques et recyclables. Les composants en plastique sont identifiables grâce aux sigles: >PE<, >PS< , etc. Veuil

lez jeter les matériaux d'emballage dans le conteneur approprié du centre de collecte des déchets de votre commune.

www.electrolux.com/shop
