CSH58PLUS - Scie SCHEPPACH - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Scie à ruban SCHEPPACH CSH58PLUS, puissance 400W, vitesse de coupe 800 m/min, capacité de coupe 58 mm.
Dimensions	Dimensions de la machine : 600 x 400 x 300 mm, poids : 12 kg.
Utilisation	Idéale pour le bois, le plastique et les matériaux similaires, convient pour les travaux de bricolage et d'atelier.
Maintenance	Vérifier régulièrement la tension de la lame, nettoyer les résidus de coupe, lubrifier les pièces mobiles.
Sécurité	Utiliser des lunettes de protection, ne pas porter de vêtements amples, débrancher l'appareil lors du changement de lame.
Informations Générales	Garantie de 2 ans, manuel d'utilisation inclus, service après-vente disponible.

FOIRE AUX QUESTIONS - CSH58PLUS SCHEPPACH

Comment assembler la scie SCHEPPACH CSH58PLUS ?

Pour assembler la scie, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de fixer toutes les pièces correctement et de vérifier que toutes les vis sont bien serrées.

Quels types de matériaux puis-je couper avec la scie SCHEPPACH CSH58PLUS ?

La scie SCHEPPACH CSH58PLUS est conçue pour couper du bois, du contreplaqué et des matériaux similaires. Évitez de couper des matériaux métalliques ou des composites durs.

Quelle est la profondeur de coupe maximale de la scie SCHEPPACH CSH58PLUS ?

La profondeur de coupe maximale est de 58 mm à un angle de 90 degrés et de 45 mm à un angle de 45 degrés.

Comment changer la lame de la scie SCHEPPACH CSH58PLUS ?

Pour changer la lame, débranchez la scie, puis utilisez la clé fournie pour desserrer le boulon de la lame. Retirez la lame usée et remplacez-la par une nouvelle, puis resserrez le boulon.

Que faire si la scie ne démarre pas ?

Vérifiez que la scie est correctement branchée et que l'interrupteur est en position 'ON'. Si la scie ne démarre toujours pas, vérifiez le fusible ou le disjoncteur de votre circuit électrique.

Comment entretenir la scie SCHEPPACH CSH58PLUS ?

Pour entretenir la scie, nettoyez régulièrement la lame et les surfaces de la scie. Lubrifiez les parties mobiles selon les recommandations du manuel d'utilisation.

Quelle est la puissance de la scie SCHEPPACH CSH58PLUS ?

La scie SCHEPPACH CSH58PLUS dispose d'une puissance de 1 800 W.

Est-il possible d'ajuster l'angle de coupe ?

Oui, vous pouvez ajuster l'angle de coupe de la scie de 0 à 45 degrés à l'aide du levier de réglage situé sur le côté de la base.

La scie SCHEPPACH CSH58PLUS est-elle équipée d'un système d'aspiration ?

Oui, la scie est équipée d'un adaptateur pour raccordement à un aspirateur afin de réduire la poussière lors de la coupe.

Où puis-je trouver des pièces de rechange pour la scie SCHEPPACH CSH58PLUS ?

Vous pouvez trouver des pièces de rechange auprès de revendeurs agréés Scheppach ou sur le site officiel de Scheppach.

Y a-t-il une garantie pour la scie SCHEPPACH CSH58PLUS ?

Oui, la scie SCHEPPACH CSH58PLUS est généralement fournie avec une garantie de 2 ans. Vérifiez les détails sur votre reçu ou le site officiel.

MODE D'EMPLOI CSH58PLUS SCHEPPACH

Il est impératif de lire entièrement et attentivement cette notice et de respecter toutes les prescriptions concernant la sécurité avant la première utilisation !

La tronçonneuse à moteur doit être utilisée exclusivement par les personnes qui ont suivi une formation concernant son utilisation et les dangers associés ( « certificat de participation à une formation des utilisateurs de tronçonneuses correspondant à la réglementation localement en vigueur ») !

Conservez soigneusement cette notice d'utilisation !

Remarque:

Veillez tenir compte du fait que certaines réglementations nationales peuvent limiter l'utilisation de la machine.

Explication des symboles

Les symboles figurant dans cette notice sont là pour attirer votre attention quant aux risques encourus. Les symboles concernant la sécurité et les explications correspondantes qui les accompagnent doivent être parfaitement compris. Les mises en garde ne suppriment par les risques et ne remplacent pas les mesures préventives nécessaires pour éviter les accidents.

FR Lisez, comprenez et respectez tous les avertissements.

FR retour de la tronçonneuse et évitez tout contact avec la tête du guide-chaîne.

FR N'utilisez pas l'appareil avec une seule main.

FR Utilisez toujours l'appareil avec les deux mains.

FR Portez toujours des fontelles de protection, une protection auditive et un casque.

FR Lisez intégralement le mode d'emploi avant d'utiliser l'appareil.

FR Portez toujours des gants de sécurité et anti-vibrations lorsque vous utilisez l'appareil.

FR avec protection contre les coupures lorsque vous utilisez l'appareil.

FR Il est important de porter des vœtements de protection pour les pleas, les jambes, les mains et les avant-bras.

FR Orifice de remplissage pour le carburant.

FR Orifice de remplissage pour l'huile de la chaîne.

FR Tiré - Starter activé

Enfoncé - Starter désactivé

Vis de réglage pour le carburateur :

L Régime/vitesse faible

H Régime/vitesse élevée

T Régime de ralenti

Réglage de la tension de la chaîne :

Flèche blanche : Desserrer la chaîne

Flèche noire : Tendre la chaîne

Sens du montage de la chaîne de sciage

Niveau de puissance acoustique garanti pour la machine

Interrupteur Marche/Arrêt - « ON »

Interrupteur Marche/Arrêt - « STOP »

Les vapeurs d'essence peuvent littéralement exploser en s'enflammant.

Pompe à essence, Primer

Table des matières: Page:

1. Introduction 54
2. Description de l'appareil 54
3. Contenu du colis 54
4. Utilisation conforme à l'affectation 55
5. Consignes de sécurité 55
6. Caractéristiques techniques 63
7. Avant la mise en service 64

8. Mise en Service 65

9. Nettoyage 65

10. Maintenance 66

11. Stockage 70
12. Transport 70
13. Mise au rebut et recyclage 71
14. Dépannage 71

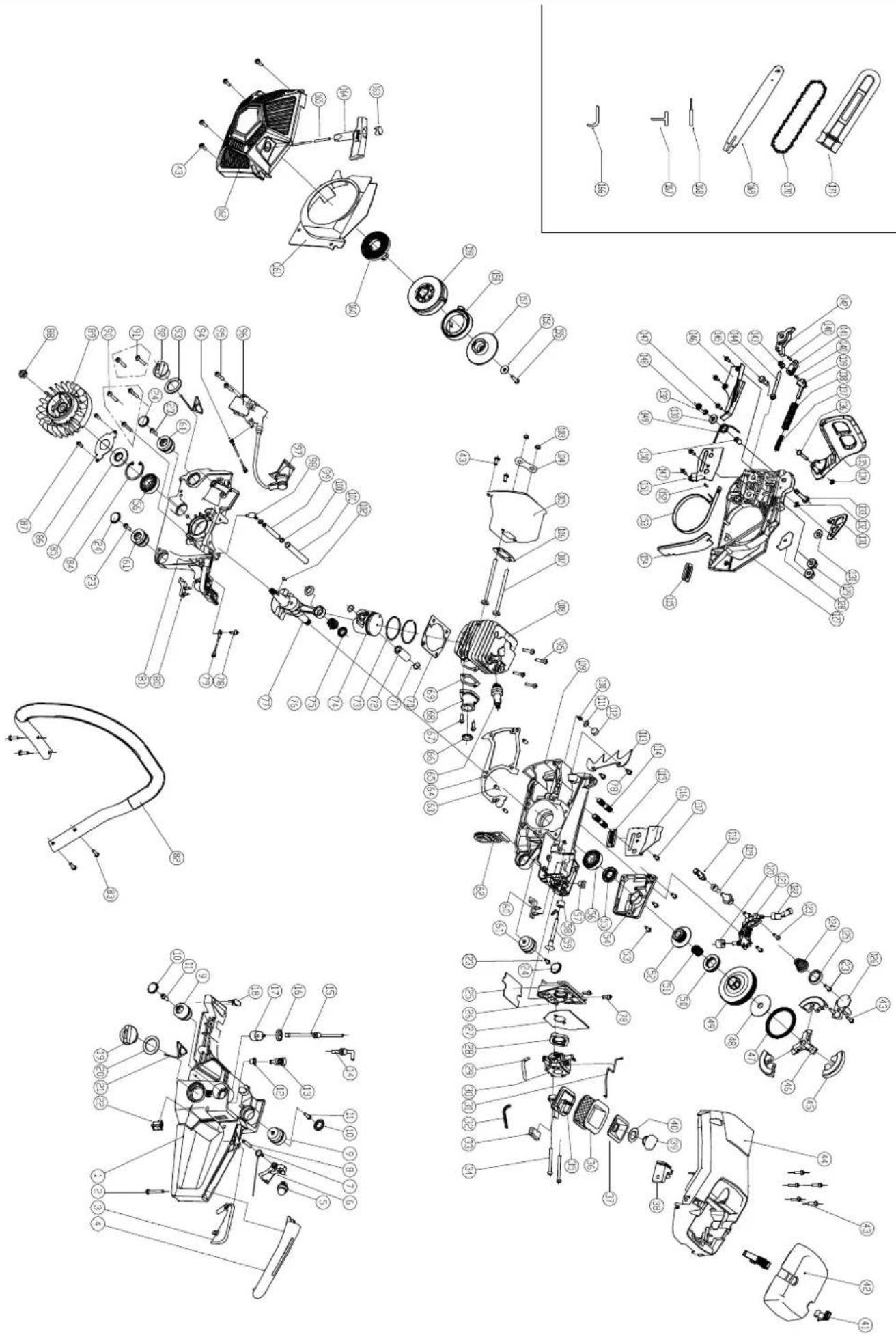

15. Vue éclatée 72
    16 Admis chan vit et la combinaison de barre et chaîne 74
    17 Déclaration de conformité 75
    18 Conditions de garantie

1. Introduction

FABRICANT:

scheppach

Nous espérons que votre nouvelle machine vous apportera satisfaction et de bons résultats.

Remarque:

Selon la loi en vigueur sur la responsabilité du fait des produits, le fabricant n'est pas tenu responsable pour tous les dommages à cet appareil ou pour tous les dommages résultant de l'exploitation de cet appareil, dans les cas suivants :

• Mauvaise manipulation,
• Non-respect des instructions d'utilisation,
• Travaux de réparation effectués par des tiers, par des spécialistes non autorisés,
• Remplacement et installation de pièces de rechange qui ne sont pas d'origine.
  • Utilisation non conforme.

Nous vous recommandons:

De lire intégralement le manuel d'utilisation, avant d'effectuer le montage et la mise en service. Le présent manuel d'utilisation vous facilitera la prise en main et la connaissance de la machine, tout en vous permettant d'en utiliser pleinement le potentiel dans le cadre d'une utilisation conforme. Les instructions importantes qu'il contient vous apprendront comment travailler avec la machine de manière sûre, rationnelle et économique ; comment éviter les dangers, réduire les coûts de réparation et réduire les periods d'indisponibilité ; comment enfin augmenter la fiabilité et la durée de vie de la machine. En plus des consignes de sécurité continues dans ce manuel d'utilisation, vous devez respecter scrupuleusement les réglementations et les lois applicables lors de l'utilisation de la machine dans votre pays. Conservez le manuel d'utilisation dans une pochette plastique pour le protéger de la saleté et de l'humidité, sur la machine. Avant de commencer à travailler avec la machine, chaque utilisateur doit lire le manuel d'utilisation puis le suivre attentivement. Seules les personnes formées à l'utilisation de la machine et conscientes des risques associés sont autorisées à travailler avec la machine. L'âge minimum requis doit être respecté. En plus des recommandations concernant la sécurité contenues dans cette notice et de la réglementation spécifique en vigueur pour l'utilisation d'appareils similaires dans votre pays de résidence, il convient de respecter les règles techniques reconnues.

2. Description de l'appareil

1. Chaîne
2. Guide-chaîne
3. Protection antérieure / Frein de chaîne
4. Poignée antérieure
5. Capot du filtre à air
7. Starter
8. Blocage du levier d'accélérateur
9. Poignée arrière
10. Levier d'accélérateur
11. Interrupteur Marche /Arrêt
12. Bouchon du réservoir à carburant
13. Poignée du lanceur
14. Bouchon du réservoir d'huile
15. Protection du guide-chaîne
16. Lime de chaîne ronde
17. Carter d'entraînement de la chaîne
18. Arrêt de chaîne
19. Griffe d'abattage
20. Clé à bougie
21. Récipient pour le mélange du carburant
22. Toumevis
23. Clé allen de 4 mm
24. Pompe à carburant «première bulle»
25. lunettes de protection
26. protection auditive
27. 500ml Huile de chaîne

3. Contenu du colis

• Tronçonneuse (1x)
  • Chaine de tronçonneuse (1x)
• Guide-chaîne (1x)
  • Protection du guide-chaîne (1x)
• Clé à bougie (1x)
• Clé allen de 3 mm (1x)
• Récipient pour le mélange du carburant (1x)
  • Lime de chaîne ronde (1x)
• Tournevis (1x)
• Traduction des instructions d'origine (1x)
• lunettes de protection / protection auditive / 500ml Huile de chaîne

Ouvrez l'emballage et sortez-en délicatement l'appareil. Retirez le matériau d'emballage, ainsi que les protections d'emballage et de transport (s'il y a lieu).

Vérifiez que les fournitures sont complètes.

Vérifiez que l'appareil et les accessoires n'ont pas été endommagés lors du transport.

Conservez si possible l'emballage jusqu'à la fin de la période de garantie.

ATTENTION!

L'appareil et les matériaux d'emballage ne sont pas des jouets ! Les enfants ne doivent en aucun cas jouer avec les sacs en plastique, films d'emballage et pièces de petite taille ! Il existe un risque d'ingestion et d'asphyxie !

4. Utilisation conforme à l'affectation

La chaîne sert, conformément à l'affectation, exclusivement à scier le bois. Seules les personnes dûment formées sont autorisées à couper des arbres. Le producteur décline toute responsabilité pour les dommages occasionnés par l'utilisation non conforme à l'emploi prévu ou par de mauvaises commandes.

La machine doit exclusivement être employée conformément à son affectation. Chaque utilisation allant au-delà de cette affectation est considérée comme non conforme.

Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l'opérateur / l'exploitant est responsable.

Remarque : conformément aux dispositions, nos appareils n'ont pas été conçus pour une utilisation commerciale, artisanale ou industrielle. Nous déclinons toute responsabilité si l'appareil est utilisé dans des exploitations commerciales, artisanales ou industrielles, ou dans le cadre d'activités comparables.

5. Consignes de sécurité

Nous avons marqué les informations concernant votre sécurité et contenues dans cette notice du symbole suivant : △

D'autres textes particulièrement importants de cette notice sont précédés par le mot « ATTENTION ! »

ATTENTION!

Lors de l'utilisation de machines, quelques règles de sécurité doivent être observées afin d'éviter les blessures et les accidents matériels. Il est important que vous lisiez cette notice et les consignes de sécurité avec attention. Si vous confiez cette machine à des tiers, remettez leurs la notice et les consignes de sécurité simultanément. Nous déclinons toute responsabilité si des accidents et dommages surviennent à la suite du non-respect des indications de la notice et des consignes de sécurité.

DANGER

Le non-respect de cette consigne vous expose à un danger de mort ou à des blessures pouvant mettre votre vie en péril.

⚠ AVERTISSEMENT

Le non-respect de cette consignevous expose à un danger de mort ou à de graves blessures.

⚠ MISE EN GARDE

Le non-respect de cette consigne vous expose à des blessures sérieuses.

⚠ REMARQUE

Le non-respect de cette consigne risque de provoquer des dommages au moteur et d'autres dommages matériels.

5.1 Consignes de sécurité générales

⚠️ ATTENTION!: Lors de l'utilisation de machines utilisant du carburant, les règles de base suivantes doivent être systématiquement respectées pour réduire les risques de blessures et/ou d'avaries de l'appareil.

Lisez ces consignes avant de mettre la tronçonneuse en fonction et conservez-les

1. N'utilisez pas la tronçonneuse lorsque vous êtes fatigué, malade et sous l'emprise de l'alcool et/ou de stupéfiants.
2. Faites attention lors de la manipulation du carburant. Démarrez la tronçonneuse à 3 m minimum de l'emplacement où à été effectué le plein de carburant.
3. Ne commencez à tronçonner que lorsque l'emplacement où vous allez travailler a été nettoyé. Veillez à être en parfait équilibre et à avoir prévu un emplacement de repli lors de la chute de l'arbre.
4. Assurez-vous avant de démarrer la tronçonneuse qu'elle ne touche aucun objet.
5. Ne transportez la tronçonneuse que lorsque le moteur est arrêté, avec la protection en place sur le guide-chaîne et en écartant le pot d'échappement de votre corps.
6. Ne mettez pas la tronçonneuse en route si elle est endommagée, mal réglée, pas complètement équipée ou présentant des serrages incertains. Assurez-vous que la tronçonneuse s'arrête lorsque le frein de chaîne est actionné.
7. Arrêtez le moteur avant de poser la tronçonneuse.
8. Soyez particulièrement attentif lorsque vous tronçonnez de petits buissons et des pousses, les branches de faible diamètre peuvent se prendre dans la chaîne et se rabattre vers vous ou vous faire perdre l'équilibre.
9. Faites attention lors du travail de tronçonnage d'une branche en tension qui peut rebondir lorsque la tension des fibres se libère.
10. Veillez à ce que les poignées restent sèches, propres et nettes d'huile et de carburant.

11. Ne tronçonnez pas un arbre si vous ne disposez pas d'une formation correspondante.

12. L'entretien de la tronçonneuse, à l'exception des points mentionnés dans cette notice d'utilisation et d'entretien, doit être effectué exclusivement dans un atelier de service après vente agréé.

13. Mettez le protecteur de guide-chaîne en place pour le transport et le rangement de la machine.
14. N'utilisez pas la tronçonneuse à proximité ou en présence de substances inflammables ou de gaz, aussi bien à l'extérieur qu'à l'intérieur, il y a risque d'explosion et/ou d'incendie.
15. Ne faites pas l'appoint de carburant, d'huile ou de graisse pendant que la machine est en marche.
16. N'utilisez que du matériel de coupe approprié: Ne tronçonnez que du bois. N'utilisez pas la tronçonneuse pour réaliser des travaux pour lesquels, elle n'est pas conçue. N'utilisez pas la tronçonneuse, par exemple, pour tronçonner du plastique, des murs ou des matériaux de construction.
17. Le moteur émet des gaz nocifs dès qu'il est en route. Ne travaillez pas dans des locaux fermés ou mal ventilés.
18. Afin de détecter des avaries importantes, il est impératif d'inspecter la machine en détail avant utilisation et après qu'elle soit tombée.
19. Si du carburant ou de l'huile ont été renversés sur la machine lors du remplissage, il faut la nettoyer avant utilisation.

En tant qu'utilisateur d'une tronçonneuse vous devez respecter de nombreuses consignes pour travailler sans qu'un accident se produise et sans vous blesser ou blesser un tiers.

1. En prévoyant et en étant conscient des effets de rebond, vous pourrez éviter le moment de surprise ou l'éviter. Les réactions subites et non prévues peuvent entraîner des accidents.
2. Lorsque le moteur est en marche, tenez fermement la tronçonneuse à deux mains, la main droite tenant la poignée arrière et la main gauche la poignée avant. Le pouce et les doigts doivent être reformés sur les poignées de la tronçonneuse. Un bon maintien vous aide à contrecarrer les rebonds et à conserver la maîtrise de la tronçonneuse. Ne la lâchez pas.
3. Assurez-vous que l'emplacement où vous travaillez ne comporte pas d'obstacles. Le bout du guidechaîne ne doit pas toucher un tronc, une branche ou autre pendant le tronçonnage.
4. Tronçonnez toujours au régime maxi. du moteur.
5. Ne vous penchez pas trop vers l'avant et ne tronçonnez pas au-dessus de la hauteur de vos épaules.
6. Affûtez et entretenez la chaîne conformément aux instructions du fabricant.
7. Si la machine se bloque pendant la coupe, il faut immédiatement l'arrêter et la dégager en faisant attention. Vérifiez immédiatement si la machine est endommagée (par exemple : guide-chaîne voilé) et faites un essai de fonctionnement.

Pour les entailles et coupes d'abattage et de débit, positionnez la griffe d'abattage contre le bois à couper. Il est également recommandé d'utiliser la griffe d'abattage pour couper les branches de fort diamètre.

Avant toute coupe de débit, plaquez solidement la griffe avant de commencer à couper le bois avec la chaîne de tronçonneuse en marche. Levez l'extrémité de la tronçonneuse en utilisant la poignée arrière et guidez-la en utilisant la poignée en arceau. La griffe sert de centre de rotation. Le repositionnement s'effectue en appuyant légèrement sur la poignée en arceau. La scie est ainsi légèrement retirée vers l'arrière. Enfoncez la griffe et soulevez à nouveau la poignée arrière.

Utilisez uniquement une combinaison de chaîne et guide chaîne homologuée et conseillée par le fabricant (voir section 15) !

L'équipement de coupe fourni est parfaitement adaptée à cette scie à chaîne.

Lorsque le jumelage des composants ne correspondent pas, l'accessoire de coupe peut être irrémédiablement endommagé après seulement un temps de fonctionnement court et causer des blessures.

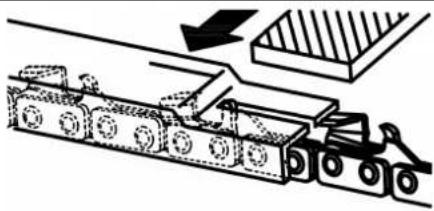

⚠ REMARQUE

Le paragraphe suivant s'adresse particulièrement aux particuliers qui utilisent la machine de temps à autre. La tronçonneuse est conçue pour une utilisation ponctuelle par les propriétaires de maisons particulières, de jardins et de terrains de camping, elle est utilisée pour effectuer les travaux d'entretien général comme par exemple : pour défricher , pour couper du bois de chauffage, etc. Cette tronçonneuse n'est pas adaptée pour des travaux de longue durée. Lors d'une utilisation prolongée, les vibrations peuvent provoquer des anomalies circulatoires dans les mains de l'utilisateur (syndrome de Raynaud). Ce syndrome est une maladie des petits vaisseaux sanguins des doigts et des orteils qui se contractent et occasionnent des crampes subites. Ces parties du corps ne sont plus suffisamment irriguées et deviennent très pâles. L'utilisation fréquente d'outils émettant des vibrations peu les nerfs des personnes dont la circulation sanguine est déficiente (par exemple : les fumeurs, les diabétiques).

Si vous ressentez des sensations inhabituelles, arrêtez immédiatement de travailler et consultez un médecin. Respectez les remarques suivantes, pour réduire les risques :

• Veillez à maintenir votre corps et surtout vos mains au chaud lorsqu'il fait froid.
• Faites régulièrement des pauses et faites bouger vos mains pour activer la circulation sanguine.

- Veillez à minimiser au maximum les vibrations de la machine en effectuant l'entretien de manière régulière et en veillant à ce que toutes les pièces fixes de la machine soient correctement fixées.

5.2 Sécurité des personnes

• Ne tenez pas la machine d'une main pour travailler ! Vous risqueriez de vous blesser, de blesser la personne qui vous aide ou une tierce personne. Une tronçonneuse est conçue pour être utilisée à deux mains.
• Portez votre propre équipement de protection individuelle (EPI) comportant : des chaussures anti-coupure, un pantalon anti-coupure, une veste bien visible ou une veste pourvue de marquages de haute visibilité, des gants, un casque pourvu d'une visière et une protection auditive.
• Lorsque vous démarrez la tronçonneuse et lorsque vous l'utilisez, aucune tierce personne ne doit se trouver près de vous. Interdisez l'accès aux tiers et aux animaux au poste de travail. Lorsque le moteur tourne, tous vos membres doivent être écartés de la chaîne de la tronçonneuse.
• Avec le moteur en marche doit faire face loin de la tronçonneuse toutes les parties du corps.

5.3 Consignes de sécurité pour la manipulation de substances inflammables

1. ATTENTION!: L'essence est facilement inflammable:
2. Entreposez l'essence dans des contenants spécialement conçus à cet effet.
3. Effectuez le remplissage uniquement à l'extérieur et sans fumer.
4. Faites l'appoint d'essence avant de démarrer le moteur. Ne retirez jamais le bouchon du réservoir à carburant, ne faites jamais l'appoint de carburant lorsque le moteur est en marche ou encore chaud.
5. Si vous avez renversé du carburant, ne mettez pas le moteur en marche, éloignez la machine de la zone où du carburant a été renversé et veillez à ce qu'aucune étincelle ne se produise jusqu'à ce que toute les vapeurs de carburant se soient dissipées. Refermez correctement le bouchon du réservoir d'essence et du bidon.

Plein de carburant

- Arrêtez toujours le moteur avent de faire le plein de carburant.

ATTENTION! Ouvrez toujours le bouchon du réservoir avec précaution, afin que la pression existante puisse se réduire lentement.
- Pendant le fonctionnement de l'appareil, de fortes températures sont atteintes au niveau du carter. Laissez l'appareil refroidir complètement avant de faire le plein.
ATTENTION! Si l'appareil n'a pas suffisamment refroidi, le carburant pourrait s'enflammer lors du remplissage et provoquer de graves brûlures.

• Veillez à ce que le réservoir ne soit pas trop rempli de carburant. Si vous renversez du carburant, essuyez le carburant immédiatement et nettoyez l'appareil.
• Refermez toujours convenablement le bouchon du réservoir de carburant pour éviter qu'il ne s'ouvre sous l'effet des vibrations pendant le fonctionnement de l'appareil.

⚠️ DANGER

Ne faites jamais le plein à proximité d'une flamme nue.

Consignes de sécurité particulières lors de l'utilisation de moteurs à explosion

DANGER

Les moteurs à explosion présentent un danger particulier lors du remplissage du carburant et pendant leur fonctionnement. Lisez et conformez-vous toujours aux marquages de sécurité. Leur non-respect peut être à l'origine de blessures graves voire mortelles.

1. Aucune transformation de la machine ne doit être effectuée.
2. ⚠️ ATTENTION!

Risque d'intoxication, les gaz d'échappement, le carburant, les lubrifiants Vapeur d'huile de lubrification, Poussière lors de scier la sciure sont nocifs. Il ne faut pas inhaler les gaz d'échappement.

1. △ ATTENTION!

Risque de brûlure ne pas toucher le pot d'échappement et le moteur

1. Ne pas utiliser l'appareil dans un local non ventilé ou dans une zone explosible.
2. △ Risque d'explosion!

L'appareil ne doit jamais être utilisé dans un local où sont entreposées des substances facilement inflammables.

1. Sanglez la machine pour la transporter afin qu'elle ne puisse pas glisser ou se renverser.
2. Veillez lorsque vous faites le plein à ce que du carburant ne soit pas renversé sur le moteur et sur le pot d'échappement.
3. Les réparations et opérations de réglage doivent être exclusivement effectuées par des spécialistes agréés.
4. Ne touchez pas les éléments mécaniques en mouvement et chauds. Ne retirez aucune protection.
5. Les niveaux d'émission sont indiqués dans les caractéristiques techniques, les valeurs des niveaux acoustiques ( L_wA ) et de pression acoustique mentionnés( L_pA ) ne correspondent pas forcément aux valeurs obtenues pendant le fonctionnement. Etant donné que les niveaux d'émission et d'immission sont liés, ces valeurs ne peuvent pas être prises en compte pour déterminer les mesures de précaution supplémentaires éventuellement nécessaires. Les facteurs qui influencent le niveau d'immission auquel le personnel est exposé doivent inclure l'envi-

ronnement du poste de travail, les autres sources de bruit, etc., comme par ex. le nombre de machines et d'autres travaux en cours d'exécution à proximité et la période pendant laquelle l'opérateur est exposé au bruit. Le niveau d'immission admissible peut également varier selon le pays. Cette information permettra toutefois à l'utilisateur de la machine de mieux évaluer les risques et dangers.

1. N'introduisez pas de corps étrangers dans les fentes d'aération. Ceci est également à observer lorsque l'appareil est à l'arrêt. Le non-respect de cette consigne peut entraîner des blessures et provoquer des avaries
2. Veillez à ce que l'appareil reste propre, sans traces d'huile et autres salissures de toutes sortes.
3. Assurez-vous, que le pot d'échappement et le filtre à air fonctionnent correctement. Ces éléments empêchent les flammes de se propager lors d'un défaut d'allumage.
4. Arrêtez toujours le moteur:
5. lorsque vous quittez la machine
6. avant de faire le plein de carburant
7. N'utilisez jamais le levier de starter pour arrêter le moteur.

5.4 Fonctions de sécurité de la trononneuse (Fig.1)

1 CHAINE A FAIBLE REBOND, vous aide à minimiser et à absorber les rebonds grâce à ses éléments de sécurité spéciaux.
3 PROTECTION ANTERIEURE de la main, protège votre main gauche au cas où elle glisserait de la poignée pendant que la chaîne tourne.
3 FREIN DE CHAINE assure une fonction de sécurité pour minimiser les blessures en cas de rebond, en arrêtant la chaîne en quelques millisecondes. Il est activé par LA PROTECTION ANTERIEURE.
8 BLOCAGE DU LEVIER D'ACCELERATEUR, empêche une accélération aléatoire du moteur. Le levier d'accélération ne peut être actionné que lorsque le verrouillage de l'accélérateur est enfoncé.
11 INTERRUPTEUR MARCHE/ARRET, il arrête le moteur immédiatement lorsqu'il est actionné. L'interrupteur doit être remis sur Marche pour démarrer ou redémarrer le moteur.
18 ARRET DE CHAINE réduit le risque de blessures si la chaîne se casse ou déraille alors que le moteur tourne. L'arrêt de chaîne a pour but de stopper une chaîne qui s'enroule sur elle-même.

⚠️ REMARQUE

Apprenez à connaître la tronçonneuse et ses éléments.

5.5 Avertissements concernant l'utilisation d'une tronçonneuse

- Lorsque la tronçonneuse est en marche, veillez à maintenir toutes les parties de votre corps éloi-

gnées de la chaîne. Assurez-vous avant de mettre la tronçonneuse en marche que la chaîne ne touche rien. Lors de l'utilisation d'une tronçonneuse, un moment d'inattention peut amener la chaîne à entrer en contact avec vos vêtements ou votre corps.

• Ne travaillez pas avec une tronçonneuse lorsque vous êtes monté dans un arbre à moins que vous ayez la formation nécessaire. La mauvaise utilisation d'une tronçonneuse dans un arbre peut provoquer des blessures.
• Pensez que lorsque vous la coupez, une branche en tension risque de revenir vers vous. Lorsque la tension des fibres de bois se libère, la branche en tension peut atteindre l'opérateur et /ou provoquer la perte de contrôle de la tronçonneuse.
• Faites particulièrement attention lorsque vous coupez des taillis ou de jeunes arbres. Les branches fines peuvent se prendre dans la chaîne et se retourner vers vous ou vous faire perdre l'équilibre.
• Portez la tronçonneuse par la poignée avant chaîne arrêtée et guide-chaîne tourné vers l'arrière. Pour transporter et ranger la tronçonneuse, mettez systématiquement le protecteur de guide-chaîne en place. En prenant des précautions lors de la manipulation de la tronçonneuse vous limitez le risque que la chaîne en mouvement touche quelque chose.
• Suivez les instructions pour le graissage, la tension de la chaîne et le remplacement des accessoires. Une chaîne mal tendue ou mal graissée peut se rompre ou augmenter le risque de rebond.
• Veillez à ce que les poignées restent propres, sans huile ou graisse à leur surface. Les poignées grasses et couvertes d'huile sont glissantes et peuvent entraîner une perte de contrôle.

Causes d'un rebond et comment l'éviter

• Un rebond peut se produire lorsque le bout du guidechaîne touche un objet ou lorsque le bois se resserre et pince la chaîne dans le trait de coupe.
• Le contact de l'extrémité du guide-chaîne avec un objet peut la plupart du temps entraîner une réaction inattendue qui repousse la le guide-chaîne vers le haut en direction de l'utilisateur.
• Lors du pincement de la chaîne au niveau du bord extérieur du guide-chaîne peut le repousser très rapide-ment vers l'utilisateur.
• Ces mouvements peuvent conduire à la perte de contrôle de la tronçonneuse et vous blesser gravement. Ne vous fiez pas uniquement aux éléments de sécurité que comporte la tronçonneuse. En tant qu'utilisateur d'une tronçonneuse, il vous appartient de prendre les mesures nécessaires pour travailler sans risquer un accident ou des blessures.

Un rebond est dû à une mauvaise utilisation de la machine. Il peut être évité en appliquant les mesures préventives appropriées qui suivent :

- Tenez fermement la tronçonneuse à deux mains, vos doigts et vos pouces doivent encercler les

58 FR

poignées. Adoptez une position du corps et des bras qui vous permette de résister aux forces de rebond. Lorsque les mesures adéquates sont prises, l'utilisateur peut maîtriser les forces de rebond. Ne lâchez jamais la tronçonneuse.

• Evitez d'adopter une position inadéquate et ne tronçonnez pas à une hauteur située au-dessus de vos épaules. Ceci évitera un contact inopiné de la pointe du guide-chaîne avec un obstacle et vous permettra d'avoir un meilleur contrôle de la tronçonneuse dans les situations inattendues.
• Utilisez toujours les guide-chaînes et les chaînes de remplacement, préconisés par le fabricant. Un guide-chaîne ou une chaîne non appropriés peuvent entraîner la rupture de la chaîne et/ou un rebond. (voir la section 15)
• Respectez les instructions du fabricant pour l'affûtage et l'entretien de la chaîne. Des limiteurs de profondeur augmentent la tendance au rebond.

5.6 Instructions de sécurité pour l'entretien et le rangement

Faites réparer votre machine exclusivement par des personnes qualifiées et n'utilisez que des pièces de rechange d'origine afin que la sécurité inhérente à la machine soit conservée.

1. Avant chaque utilisation, effectuez un contrôle visuel afin de détecter de l'usure ou des dommages éventuels. Remplacez tous les éléments et toutes les vis usés ou endommagés. Resserrez tous les écrous, vis et boulons afin d'être certain que la machine est en bon état de fonctionnement.
2. Il est impératif d'effectuer régulièrement un contrôle d'étanchéité et de traces d'usure du système d'alimentation en carburant, vérifiez par exemple si les conduites sont poreuses, si les brides de maintien sont desserrées ou manquantes, si le réservoir de carburant ou le bouchon de carburant sont défectueux. Tous les défauts doivent être éliminés avant utilisation. (voir la section 13)
3. Avant de contrôler le moteur ou la machine, enlevez la bougie ou la cosse de la bougie afin qu'un démarrage intempestif ne puisse se produire.

Rangement

1. N'entreposez pas la machine remplie de carburant dans un bâtiment où les vapeurs d'essence pourraient antrer en contact avec une flamme nue ou des étincelles.
2. Faites refroidir le moteur dans un local fermé avant de ranger la machine.
3. Afin d'éviter les risques d'incendie, enlevez tous les restes de végétaux et amas de graisse du moteur, du pot d'échappement et du réservoir de carburant.

Entreposage de longue durée / hivernage

1. Lors d'un long entreposage ou pour l'hivernage de la machine, videz tout le carburant. Les carburants sont des substances chimiques qui perdent leurs propriétés lors d'une longue durée d'entreposage. Si vous devez vider le réservoir, faites-le à l'extérieur

Ne pas entreposer et utiliser la tronçonneuse à une température inférieure à 0°C !

⚠ AVERTISSEMENT

Un mauvais entretien, la négligence et l'absence de réparation peuvent être à l'origine d'un danger pendant l'utilisation de la machine. N'utilisez que des machines entretenues régulièrement et correctement. C'est la seule façon d'être certain que vous utilisez une machine sûre, rentable et en bon état de marche.

Ne nettoyez pas, ne réglez pas et n'entretenez pas la machine quand elle est en fonctionnement. Des éléments mobiles peuvent provoquer de graves blessures. N'utilisez pas d'essence ou d'autres solvants inflammables pour nettoyer la machine et ses composants

⚠ AVERTISSEMENT

Les vapeurs de carburant et de solvants peuvent exploser.

Après une réparation ou des travaux d'entretien, remettez toutes les protections et dispositifs de sécurité en place.

Veillez à ce que votre machine soit en parfait état de fonctionnement, vérifiez particulièrement l'étanchéité du système d'alimentation en carburant.

Enlevez systématiquement les débris qui occultent les ailettes de refroidissement du moteur.

⚠️ DANGER

⚠ Le fabricant de cet équipement ne doit pas être passible de la loi applicable sur la responsabilité du produit pour les dommages résultant de cet appareil dans les cas suivants:

• Installation et remplacement de pièces de rechange non originales,
• Suppression ou la modification des composants de sécurité.

5.7 Recommandations d'utilisation

⚠️ Remarques importantes.

1) Arrêtez le moteur si la tronçonneuse entre en contact avec un corps étranger. Vérifiez l'état de la chaîne et réparez-la si besoin est.

2) Protégez la chaîne de la salissure et du sable. Même un faible encrassement peut émousser rapidement le tranchant de la chaîne et augmenter le risque de rebond.
3) Afin de vous entraîner commencez par tronçonner des troncs d'arbre de faible diamètre, vous apprendrez ainsi à connaître votre machine avant d'entamer des travaux plus difficiles.
4) Actionnez l'accélérateur jusqu'à atteindre la pleine charge avant de commencer à tronçonner.
5) Appuyez le carter de la tronçonneuse contre le tronc lorsque vous commencez à scier.
6) Maintenez la machine à pleins gaz pendant toute la coupe.
7) Laissez la tronçonneuse travailler pour vous. N'exercez qu'une faible pression vers le bas.
8) Relâchez l'accélérateur dès que vous avez terminé l'opération afin que le moteur tourne au ralenti. Si vous laissez trouver le moteur à pleins gaz sans charge cela entraîne une usure inutile.
9) Afin de ne pas perdre le contrôle de la machine une fois que la chaîne est ressortie du bois, il est conseillé de ne plus exercer de pression sur la machine à la fin de la coupe.
10) Après le démarrage, vérifiez le réglage du ralenti. La chaîne doit rester immobile au ralenti. Si la chaîne se met en mouvement au ralenti, il est impératif de réduire le régime de ralenti (Voir „réglage du ralenti“)
11) Arrêtez le moteur avant de poser la machine.
12) Si la tronçonneuse se bloque pendant le sciage, arrêtez-la immédiatement et dégagez-la avec précaution. Vérifiez ensuite si la tronçonneuse est endommagée (par exemple, si le guide-chaine est voilé) et effectuez un essai de fonctionnement.
13) Vérifiez, avant de terminer la coupe, si des tierces personnes, des animaux ou des obstacles se trouvent dans la zone de chute du bois coupé.
14) Les branches sous tension doivent être tronçonnées en remontant par le dessous afin que la chaîne ne se coince pas.
15) Afin de conserver le contrôle total de la machine en « fin de coupe », réduisez la pression exercée à la fin de l'opération sans cesser de maintenir la tronçonneuse fermement par ses poignées. Veillez à ce que la chaîne ne touche pas le sol.

Rebond (Kickback)

Lors de l'utilisation de la tronçonneuse, un rebond dangereux peut se produire.

Ce rebond se produit lorsque la partie supérieure de la pointe de la chaîne touche accidentellement le bois ou un autre objet.

Avant que la chaîne soit guidée dans le trait de coupe, la tronçonneuse peut déraper latéralement ou sursauter. (ATTENTION ! :fort risque de rebond !)

Vous pouvez perdre le contrôle de la tronçonneuse et elle peut être projetée ou déraper avec beaucoup de force vers l'utilisateur (Risque de blessure!)

Afin d'éviter les rebonds, tenez compte de ce qui suit :

Les travaux d'attaque avec l'extrémité de la tronçonneuse (introduction directe de la pointe du guide-chaîne dans le bois) ne doivent être réalisés que par des personnes spécialement formées à ces travaux !

Surveillez toujours l'extrémité de la chaîne. Faites très attention lorsque vous reprenez une coupe entamée.

La chaîne doit tourner lorsque vous commencez la coupe!

Affûtez toujours correctement la chaîne. Veillez particulièrement à la bonne hauteur du limiteur de profondeur ! Ne coupez jamais plusieurs branches en même temps ! Lors de l'élagage, veillez à ne pas toucher une autre branche.

Lors de la mise à longueur, faites attention aux troncs couchés à proximité.

N'abattez les arbres que si vous disposez de la formation correspondante

⚠ MISE EN GARDE

Faites attention aux branches cassées et mortes qui peuvent tomber pendent la coupe et occasionner de graves blessures. Ne tronçonnez pas à proximité des bâtiments et des lignes électriques lorsque vous ne savez pas dans quel sens l'arbre abattu va tomber. Ne travaillez pas de nuit, du fait de la visibilité réduite ou sous la pluie, sous la neige et pendant une tempête, la chute de l'arbre ne pouvant pas être déterminée.

• Planifiez votre travail d'abattage à l'avance.
• La zone située autour de l'arbre doit être nette afin que vous soyez d'aplomb sur vos jambes.
• La personne utilisant la machine doit toujours se placer à la position la plus haute sur le plan de travail car l'arbre en tombant roulera ou glissera a priori vers le bas.

Les causes suivantes peuvent influencer le sens de la chute de l'arbre abattu :

• Le sens du vent et sa vitesse.
- L'inclinaison de l'arbre. Le sens de l'inclinaison de l'arbre n'est pas toujours déterminable du fait d'un sol irrégulier ou en pente. Déterminez l'inclinaison à l'aide d'un niveau ou d'un fil à plomb.
- Le sens de pousse des branches (et donc le poids) d'un seul côté.
- Les arbres environnants et les obstacles.

Faites attention aux arbres endommagés et vermoulus. Lorsqu'un arbre est vermoulu, il peut se rompre subitement et vous tomber dessus. Assurez qu'il y a assez de place pour l'arbre abattu par terre. Maintenez une distance de 2.5 fois la longueur de l'arbre jusqu'à la personne ou les objets les plus proches. Le bruit du moteur peut étouffer les cris d'alerte.

Enlevez les détritus, les pierres, les morceaux d'écorces détachés, les clous, les cavaliers et fils de fer de l'empla-

cement où la coupe sera effectuée.

⚠ Veillez à vous ménager des chemins de repli (Fig.A)

Position 1 : repli

Position 2 : sens de la chute de l'arbre

N'abattez de gros arbres que si vous avez la formation nécessaire. Pour abattre de gros arbres

(à partir de 15 cm de diamètre)

Pour abattre un gros arbre, il faut procéder en pratiquant une entaille d'abattage. Il faut donc scier une pièce triangulaire dans le tronc du côté où l'arbre doit tomber. Lors de la coupe horizontale opérée de l'autre côté, l'arbre tombe du côté de l'entaille.

⚠️ REMARQUE

Lorsque l'arbre a de grosses racines externes, il convient de les couper avant de procéder à l'entaille. Si vous utilisez la tronçonneuse pour les scier, la chaîne ne devrait pas toucher le sol au risque de se désaffûter.

Entaille et abattage de l'arbre (Fig.B-C)

• Sciez tout d'abord le haut (Pos.1) de l'entaille (Pos.2). Sciez jusqu'à 1/3 du diamètre du tronc. Sciez ensuite le bas de l'entaille (Pos.3) et enlevez la pièce triangulaire obtenue.
• Vous pouvez ensuite procéder à l'exécution du trait d'abattage du côté opposé à l'entaille (Pos.4). Sciez à environ 5 cm au-dessus de la moitié de la hauteur de l'entaille, de cette façon il reste suffisamment de bois entre le trait d'abattage (Pos.4) et l'entaille (Pos.2) de façon à former une charnière. C'est cette charnière qui guidera l'arbre lors de sa chute.

REMARQUE

Avant de terminer le trait d'abattage, écartez au besoin le trait au moyen de coins pour contrôler le sens de chute. N'utilisez que des coins en bois ou en plastique, les coins en acier ou en fer peuvent provoquer un rebond et endommager la tronçonneuse.

• Soyez attentif aux signes de début de chute de l'arbre : craquements, ouverture du trait d'abattage ou mouvement des branches supérieures.
• Lorsque l'arbre commence à tomber, arrêtez la tronçonneuse, posez –la et éloignez-vous en utilisant votre chemin de repli.
• Ne sciez pas d'arbres partiellement abattus avec votre tronçonneuse afin d'éviter de vous blesser. Faites particulièrement attention aux arbres partiellement abattus qui ne sont pas en appui. Lorsqu'un arbre ne tombe pas complètement arrêtez d'utiliser la tronçonneuse, et utilisez un tire-fort, un treuil ou un dispositif de traction.

Sciage d'un arbre abattu (Débit du tronc)

Le débit du tronc consiste à le tronçonner le tronc de l'arbre abattu en bûches de la longueur souhaitée.

⚠ MISE EN GARDE

Ne montez pas sur le tronc que vous êtes en train de scier. Le tronc pourrait rouler et vous faire perdre votre équilibre et le contrôle de la machine. Ne tronçonnez jamais sur un sol en pente.

Remarques importantes

• Ne tronçonnez toujours qu'un tronc ou une branche à la fois.
• Faites attention lors du sciage de bois fendu, vous pourriez être atteint par des escarbilles pointues.
• Tronçonnez les petites branches et bûches sur un chevalet. Lors du tronçonnage du tronc personne ne doit le maintenir. Ne maintenez pas non plus le tronc avec votre jambe ou votre pied.
• N'utilisez pas la tronçonneuse aux endroits des troncs ou des racines ou d'autres branches sont emmélées. Placez le tronc sur une surface libre et commencez par scier les éléments ébranchés.

Différentes méthodes de tronçonnage d'un tronc (Fig.D)

⚠ MISE EN GARDE

Si la tronçonneuse se coince dans un tronc, ne la retirez pas en forçant. Vous pourriez perdre le contrôle de la machine et vous blesser gravement et/ou endommager la tronçonneuse. Arrêtez la tronçonneuse et enfoncez un coin en plastique ou en bois dans la fente jusqu'à ce que la tronçonneuse se laisse enlever facilement. Remettez la tronçonneuse en marche et terminez la coupe en faisant attention. Ne démarrez jamais la tronçonneuse lorsqu'elle est coincée dans le tronc.

Coupe par le dessus (Fig.E,Pos.1)

Posez la tronçonneuse sur le dessus du tronc en exerçant une légère pression vers le bas

Coupe par le dessous (Fig.E, Pos.2)

Placez le dessus de la tronçonneuse sous le tronc et maintenez la tronçonneuse contre le tronc. Exercez une légère pression de bas en haut en tenant fermement la tronçonneuse afin de bien la contrôler. L'arrière de la tronçonneuse se déplace vers vous.

⚠ MISE EN GARDE

Ne tournez jamais la tronçonneuse dans l'autre sens pour faire une coupe par le dessous. Dans cette position, vous n'auriez aucun contrôle de la machine. Pratiquez toujours la première coupe du côté comprimé du tronc c'est-à-dire, là où la force exercée par le poids du tronc se concentre.

Coupe du tronc sans appui (Fig.F)

• Coupez le tronc par le dessus jusqu'à 1/3 (Pos.1) de son diamètre.
• Faites tourner le tronc et faites une deuxième coupe par le dessus(Pos.2).
• Lors de la coupe dans une zone de compression, veillez à ce que la tronçonneuse ne se coince pas. Voir la figure présentant la coupe au point de compression.

Coupe du tronc en appui sur un tronc ou un support (Fig.G-H)

• Pensez à faire la première coupe du côté du tronc supportant le poids de la partie à faire tomber (Pos.1).
• Coupez tout d'abord à 1/3 du diamètre du tronc.
• Faites une deuxième coupe (Pos.2).

Ebrancher et élaguer

MISE EN GARDE

Faites toujours particulièrement attention et protégez-vous des rebonds. Lors de l'ébranchage ou de l'élagage, la chaîne en mouvement au bout du guide-chaîne ne doit jamais entrer en contact avec d'autres branches ou objets, sinon vous risquez de vous blesser gravement.

⚠ MISE EN GARDE

Ne montez jamais dans l'arbre pour l'élaguer ou l'ébrancher. Ne montez pas sur une échelle, sur un échafaudage, sur des troncs etc., vous pourriez perdre l'équilibre et le contrôle de la machine.

Informations importantes

• Travaillez lentement et tenez fermement la tronçonneuse à deux mains. Veillez à adopter une position sûre et à être d'aplomb.
• Faites attention aux morceaux de bois revenant vers vous. Soyez extrêmement prudent lors de la coupe de branches de petit diamètre. Les branches souples peuvent se prendre dans la chaîne et être propulsées vers vous ou vous faire perdre l'équilibre.
• Faites attention aux morceaux de bois revenant vers vous. Ceci est particulièrement important en présence de branches courbes ou alourdies. Evitez d'entrer en contact avec la branche ou de la toucher avec la tronçonneuse lorsque le bois se relâche.
• Veillez à conserver votre poste de travail propre et net. Eliminez les branches pour ne pas trébucher.

Ebranchage

• Ebranchez l'arbre seulement après l'avoir abattu, vous pourrez alors faire ce travail en toute sécurité et de façon correcte.
• Laissez les plus grosses branches au pied de l'arbre abattu afin de les utiliser comme support pour la suite du travail.
• Commencez par le pied de l'arbre en remontant vers la cime. Couper les morceaux de tronc de faible dia-

mètre d'un trait.

• Veillez à toujours conserver l'arbre entre vous et la tronçonneuse.
• Eliminez les branches maîtresses en appui selon la méthode : Coupe du tronc sans appui
• Eliminez les parties pendantes en les tronçonnant toujours par le dessus. Si vous les coupez par le dessous, elles risquent de se replier sur la tronçonneuse et de la bloquer

Elagage (Fig.K)

⚠ MISE EN GARDE

Ne pratiquez l'élagage qu'à hauteur de l'épaule et en dessous. Ne coupez jamais de branches au-dessus de cette hauteur et confiez ces travaux à un spécialiste.

• Coupez en premier la branche par le dessous (Pos.1) à 1/3.
• Coupez ensuite la branche complètement par le dessus (Pos.2). La troisième coupe (Pos.3) est une coupe par le dessus à une distance de 2,5 à 5 cm du tronc.

5.8 Risques résiduels

DANGER

RISQUES MECANIQUES:

Chaîne en rotation

Eléments d'entraînement en mouvement

Pièces expulsées par la chaîne en mouvement Rupture de la chaîne

Perturbations du système de contrôle du moteur ou des éléments de commande qui produiraient un démarrage inattendu de la chaîne lorsque la tronçonneuse est en marche, augmentation inattendue du régime.

Éléments sous tension du système électrique (contact direct) ou éléments qui du fait d'un défaut deviennent conducteur de courant (contact indirect)

RISQUES THERMIQUES:

Éléments chauds du moteur y compris les pièces qui s'échauffent du fait de la chaleur rayonnée

RISQUES LIES A L'EXPOSITION AUX BRUITS :

Le moteur, l'entraînement et le dispositif de coupe, y compris la résonance des éléments fixes de la machine, peuvent entraîner des pertes d'audition (surdité) et d'autres troubles physiologiques (par exemple une perte d'équilibre ou de conscience), ainsi qu'une mauvaise perception des signaux acoustiques et des problèmes de communication verbale.

Gaz d'échappement, essence

RISQUES ERGONOMIQUES:

Position et forme des éléments de commande, poignées etc.

RISQUES COMBINES:

Mauvaise position ou effort trop important par rapport aux éléments de commande manuels et à leur disposition.

Mauvaise appréciation de la position du bras et de la main par rapport aux poignées, au centre de gravité de la machine et à l'utilisation de la griffe d'abattage.

Contact avec les pièces chaudes du moteur / Court-circuit intervenant alors que le réservoir d'essence fuit / Fuites de carburant

RISQUE DE BLESSURES!

Le contact avec la chaîne peut provoquer des coupures mortelles.

Ne jamais saisir la chaîne en mouvement avec les mains

RISQUE DE REBOND!

Le rebond peut provoquer des coupures mortelles

RISQUE DE BRULURES !

La chaîne et le guide-chaîne s'échauffent pendant le travail

Comportement à adopter en cas d'accident

Procédez aux gestes d'urgence qui s'imposent et appelez les secours médicaux qualifiés au plus vite. Mettez le blessé à l'abri d'autres blessures et calmez-le.I I est recommandé d'avoir toujours avec soi ou sur le lieu de travail, une trousse de première urgence (selon DIN 13164) au cas où un accident se produirait, le matériel prélevé dans la trousse doit être immédiatement remplacé afin que la trousse soit toujours complète. Lorsque vous demandez du secours, donnez les indications suivantes :

1. Lieu de l'accident
2. Type d'accident
3. Nombre de blessés
4. Type de blessure

Conservez bien ces consignes de sécurité.

6. Caractéristiques techniques

Dimensions de la machine sans guide-chaîne L x l x H	375 x 182 x 190 mm
Poids sans la lame et la chaîne avec réservoir vide	5.5 kg
Poids avec la lame et la chaîne avec réservoir vide	7.0 kg

Longueur de coupe 47 cm
Longueur de la lame 51 cm
Lubrification automatique de la chaîne	Oui
Huile pour chaîne	Huile spéciale pour chaîne
Capacité du réservoir d'huile pour chaîne	260 cm^3
Pas de la chaîne 8,255 mm (0.325")
Epaisseur des entraîneurs	1.5 mm (0,058")
Type de chaîne	Kangxin .325.058-76
Nombre de pignon d'en-traînement	7
Pas de denture du pignon d'entraînement	8,255 mm (0.325")
Frein de chaîne Oui
Type de lame	Kangxing BE20-76-5812P
Vitesse maximale de la chaîne	22 m/s
Moteur	1 cylindres2 tempsrefroidi par air
Cylindrée du moteur 56 cm^3
Puissance maximale moteur	2.3 kW ^-1
Régime de ralenti 3100±300 min
Régime maximal avec le dispositif de coupe	11000 min^1
Capacité du réservoir de carburant	550 cm^3
Carburant Mélange 40:1

Limitez le niveau sonore et les vibrations à un minimum !

• Utilisez exclusivement des appareils en excellent état.
• Entretenez et nettoyez l'appareil régulièrement.
• Adaptez votre façon de travailler à l'appareil.
• Ne surchargez pas l'appareil.
• Faites contrôler l'appareil le cas échéant.
• Mettez l'appareil hors circuit lorsque vous ne l'utilisez pas.
• Portez des gants.

Niveau de pression acoustique mesuré L_pA	99,6 dB(A)
Incertitude K_pA	3 dB
Niveau de puissance acoustique garanti L_wA	114 dB(A)
Niveau de puissance acoustique mesuré L_wA	110,3 dB(A)
Incertitude K_wA	3 dB
Vibration, poignée avant	6,75 m/s ^2
Vibration, poignée arrière	6,38 m/s ^2
Incertitude	1.5 m/s ^2

7. Avant la mise en service

⚠️ ATTENTION!: Ne démarrez le moteur que si la tronçonneuse est entièrement assemblée.

⚠️ ATTENTION!: Portez toujours des gants de protection lorsque vous utilisez la tronçonneuse.

Monter la lame et la chaîne de sciage (Fig.3-6)

Ouvrez l'emballage et montez la lame et la chaîne de sciage comme suit :

1. Appuyez sur la protection pour les mains avant vers l'arrière de manière à ce que le frein de chaîne soit inactivé (Fig.14/Pos.3a).
2. Desserrez les deux écrous (B) et retirez le couvercle (17) et l'entretoise (A).
3. Montage de la griffe d'abattage (fig.3) Placez la griffe d'abattage (19) dans l'évidement du boîtier (voir la fig. 3) et fixez-la avec les 2 vis de fixation (19a). Utilisez pour ce faire le tournevis fourni avec les outils de montage (23).
4. Faites glisser la chaîne de sciage sur le pignon puis sur la lame. Faites attention au sens de montage de la chaîne (Fig.4-5).
5. Insérez la vis de tension de la chaîne (Z) dans le trou inférieur de la lame de la chaîne (Y). (Fig.4)
6. Montez le couvercle (17) et serrez manuellement les écrous (B).

Sens de montage de la chaîne de sciage (voir Fig.5)

Tendre la chaîne de sciage (Fig.6-8)

1. Maintenez fermement la partie avant de la lame avec la main.
2. Réglez la tension de la chaîne à l'aide de la vis de serrage (C) de sorte que la chaîne de sciage repose totalement sur la lame sans être trop tendue.
3. Serrez l'écrou de fixation (B) pour la lame avec la clé (env. 12-15 Nm).
4. Vérifiez avec la main si la chaîne de sciage glisse sans à-coups sur le rail et si elle est tendue correctement.
5. Si nécessaire, réglez à nouveau la tension de la chaîne.

REMARQUE

Si une chaîne de sciage est trop lâche ou trop tendue, la roue motrice, la lame et le palier de vilebrequin s'usent plus rapidement.

⚠️ REMARQUE

Une chaîne neuve s'allonge, il faut la retendre après environ 5 coupes. Ceci est normal en présence d'une chaîne neuve. Les intervalles entre deux réglages s'allongent au bout d'un certain temps.

Carburant et huile de chaîne

⚠️ ATTENTION!: Le carburant et l'huile de chaîne sont très inflammables. Ne fumez pas et/ou n'exposez pas l'appareil à des flammes nues lorsque vous l'utilisez.

Carburant

Pour obtenir de bons résultats, utilisez uniquement du carburant ordinaire sans plomb (au maximum additionné de 5% de Bio-Ethanol) en combinaison avec de l'huile pour moteurs à 2 temps.

Mélange de carburant

Mélangez le carburant avec l'huile 2 temps dans un récipient approprié. Agitez le récipient pour les mélanger soigneusement.

ATTENTION!: N'utilisez jamais d'essence pure pour cette tronçonneuse. Le moteur serait irréversiblement endommagé et vous perdrez la garantie pour ce produit. N'utilisez pas de mélange de carburant qui a été stocké pendant plus de 90 jours.

⚠️ ATTENTION!: Vous devez utiliser une huile 2 temps pour moteur 2 temps refroidi par air en proportion 40:1. Une quantité insuffisante d'huile endommage irréversiblement le moteur et vous perdrez dans ce cas la garantie pour le moteur.

TABLEAU DE MELANGE DE CARBURANT

Procédure de mélange : 40 portions d'essence pour 1 portion d'huile 2-temps.

Essence huile 2-temps
1 litre 25 ml
5 litres 125 ml

Une fois le réservoir d'huile et de la chaîne remplis, bien serrer les bouchons de réservoir à la main.

Ne pas utiliser d'outil pour serrer les couvercles.

Carburants recommandés

Certains types d'essence sont additionnés d'alcool ou d'éther afin de répondre aux normes de rejet des gaz d'échappement. Le moteur fonctionne de façon satisfaisante lorsqu'il est alimenté avec toutes les sortes d'essence destinée à la combustion, il est également possible d'utiliser des essences enrichies à l'oxygène. Utilisez de préférence une essence ordinaire sans plomb contenant au maximum 5% de Bio-Ethanol.

Huilage/lubrification de la chaîne et du guide-chaîne

À chaque fois que vous remplissez le réservoir de carburant, vous devez également remplir le réservoir d'huile pour la chaîne. Pour ce faire, nous vous recommandons d'utiliser de l'huile de chaîne du commerce.

1. Placez la machine sur le côté sur le carter d'entraînement de chaîne (17).

2. Retirez le bouchon du réservoir à huile (14) et le bouchon du réservoir de carburant (12).

3. Remplissez le réservoir d'huile de chaîne (Fig.9/Pos. D1) à 80 % avec de l'huile de chaîne.

4. Remplissez le réservoir de carburant (Fig.9/Pos.D2) avec le mélange d'essence et d'huile.
5. Refermez le bouchon du réservoir d'huile (14) et le bouchon du réservoir de carburant (12).

Frein de la chaîne (Fig.14)

⚠ REMARQUE

Avant chaque mise en service, vérifiez le bon fonctionnement du frein de la chaîne.

• Tenez la tronçonneuse au niveau de la poignée avant (4).
• Poussez le protège-main avant (3) vers l'avant, en position 3b. Lorsque vous mettez les gaz, la chaîne ne doit pas bouger.
• Tirez le protège-main avant (3) vers l'arrière, en position 3a. Lorsque vous mettez les gaz, la chaîne doit maintenant bouger.

Contrôle de l'alimentation en huile.

Pour vérifier la lubrification de la chaîne, maintenez la tronçonneuse avec la chaîne sur une feuille de papier et faites-la fonctionner à plein régime pendant quelques secondes Vous pouvez vérifier la quantité d'huile réglée sur le papier.

⚠ REMARQUE

Assurez-vous toujours qu'il y ait suffisamment d'huile dans le réservoir pour lubrifier la chaîne.

Graissage de chaîne automatique - Réglage de précision possible!

8. Mise en service

Démarrer l'appareil (Fig.10-13)

ATTENTION!: Avant de démarrer le moteur, assurez-vous que la chaîne de sciage ne touche rien et que le frein de chaîne soit activé avant chaque démarrage.

1. Mettez l'interrupteur marche/arrêt (11) en position « ON ». (Fig.10/Pos.11a)
2. Tirez sur le bouton du STARTER (7).

REMARQUE

En cas de redémarrage après l'arrêt du moteur, ne tirez pas sur le bouton du STARTER (7).

1. Appuyez sur la poignée avant vers l'avant de manière (3) pour activer le frein de chaîne.
2. Pousser 10 fois la bulle d'amorcage (6) (Fig. 2).
3. Placez la tronçonneuse sur une surface plate et dure. Maintenez la tronçonneuse comme montré à l'aide de votre pied. Tirez la poignée du lanceur (13) éventuellement plusieurs fois rapidement et à fond. Faites attention à la chaîne lorsqu'elle se met en

route!

1. Dès que le moteur a démarré, appuyez sur la sécurité de la gâchette (8) d'accélérateur et la gâchette d'accélérateur (10) pour que le bouton du STARTER (7) s'enclenche à nouveau.
2. Tirez la poignée avant vers l'arrière de manière (3) à libérer le frein de chaîne.
3. Laissez le moteur chauffer en appuyant légèrement sur la gâchette d'accélérateur (10) et en faisant tourner brièvement la chaîne de sciage.

Ne faites jamais démarrer la tronçonneuse et ne l'utilisez pas lorsque la chaîne ou le frein de chaîne, autrement dit la protection de main antérieure, ne sont pas correctement mis en place. La mise en marche doit être effectuée lorsque le frein de chaîne est actif, pour ce faire, procédez comme suit :

Tenez la tronçonneuse par sa poignée antérieure (4). Poussez la protection de main antérieure (3) vers l'avant en position (3b). Accélérez brièvement, la chaîne ne devrait pas se déplacer.

Tirez la protection de main antérieure (3) vers l'arrière en position (3a). Accélérez brièvement, la chaîne devrait se déplacer.

Arrêter le moteur (Fig.10)

1. Lâchez la gâchette d'accélérateur et attendez que le moteur soit en régime de ralenti.
2. Mettez l'interrupteur marche/arrêt en position «Stop» pour arrêter le moteur. (Fig.10/Pos.11b)

⚠ REMARQUE

Pour arrêter le moteur en cas de situation d'urgence, activez le frein de la chaîne et mettez l'interrupteur marche/arrêt en position «Stop».

9. Nettoyage

ATTENTION

Retirez la cosse de bougie d'allumage pour chaque travail de réglage et de maintenance. (Fig. 19)

Nettoyage

• Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprimé à basse pression. ATTENTION! Portez des lunettes de protection!
• Nous recommandons de nettoyer l'appareil directement après chaque utilisation.
• Nettoyez l'appareil régulièrement à l'aide d'un chiffon humide et un peu de savon. N'utilisez aucun produit de nettoyage ni détergeant ; ils pourraient endommager les pièces en matières plastiques de l'appareil. Veillez à ce qu'aucune eau n'entre à l'intérieur de l'appareil.

10. Maintenance

Filtre à air

⚠️ REMARQUE

Ne jamais utiliser la scie sans filtre à air. La poussière et la saleté peuvent alors pénétrer dans le moteur et l'endommager. Maintenir le filtre à air propre ! Nettoyer ou remplacer le filtre à air toutes les 20 heures de service.

Nettoyage du filtre à air

1. S'assurer que l'interrupteur d'arrêt est sur la position arrêt (0).
2. Retirer le capot supérieur (Fig. 16) en enlevant les clips sur le capot, tel illustré sur la Fig. 16. Le capot peut alors être retiré (Fig. 16).
3. Débrancher le capuchon de la bougie (Fig. 19) de la bougie (G) en le tirant et tournant en même temps (Fig. 19).
4. Retirer le bouton de fixation du filtre à air (Fig. 17) en le tournant dans le sens opposé aux aiguilles d'une montre.
5. Soulever le filtre à air (Fig. 18).
6. Nettoyer le filtre à air. Attention : Ne nettoyez jamais le filtre à air à l'essence ou avec du détergent inflammable. Nettoyez le filtre à air uniquement à l'air comprimé ou en tapotant dessus.
   Nous conseillons la tenue en stock de filtres de rechange.
7. Insérer le filtre à air. Tourner le bouton de fixation du filtre à air dans le sens des aiguilles d'une montre pour le bloquer. Remettre le capot supérieur du moteur / filtre à air en place (Fig. 1). S'assurer de la bonne fixation du capot. Serrer les clips du capot (Fig16)

REMARQUE

Il est conseillé de disposer d'un filtre de rechange à l'avance

Ouverture de l'alimentation en huile (Fig.20)

• Vérifiez l'ouverture de l'alimentation en huile (K) après chaque utilisation.
  • Démontez la lame.
• Vérifiez que l'ouverture de l'alimentation (K) ne soit pas obstruée.

Lame (Fig.23-24)

• Nettoyez la lame après chaque utilisation.
  • Démontez la lame de la machine.
• Enlevez la sciure de la lame et dans le canal de l'huile (Fig.23/Pos.1).
• Lubrifiez les dents (Fig.24/Pos.2/3) à travers le trou de lubrification avec la seringue à huile.

Ailettes du cylindre (Fig.20)

• Nettoyez les ailettes du cylindre (M) après chaque utilisation. Pour ce faire, utilisez de l'air comprimé à basse pression ou un pinceau. ATTENTION! Portez des lunettes de protection!
• La poussière et la saleté accumulée entre les ailettes du cylindre peuvent causer la surchauffe de la machine.

Autres points d'entretien avant chaque utilisation.

• Vérifiez qu'il n'y ait aucune fuite au niveau des réservoirs d'huile ou de carburant de l'appareil.
• Vérifiez que les pièces et les vis sont bien fixées/vis-sées sur l'appareil. En particulier pour la chaîne de sciage, la lame et la poignée.
• En cas de défauts sur la machine, vous devez les corriger immédiatement.

Filtre à carburant / Filtre à huile (Fig.21)

ATTENTION!: N'utilisez jamais la tronçonneuse sans le filtre à carburant et le filtre à huile (L1/L2). Vous devez nettoyer le filtre à carburant et le filtre à huile toutes les 100 heures de fonctionnement ou les remplacer s'il sont endommagés. Videz complètement le réservoir de carburant et le réservoir d'huile avant de changer le filtre.

• Retirez le bouchon du réservoir de carburant (12/14).
• Recourbez un fil de fer souple.
• Insérez-le dans l'ouverture du réservoir de carburant ou du réservoir d'huile et accrochez le tuyau de carburant ou le tuyau d'huile. Tirez le tuyau de carburant ou le tuyau d'huile avec précaution vers l'ouverture, jusqu'à ce que vous puissiez le saisir avec les doigts.

⚠ REMARQUE

Ne retirez pas complètement le tuyau hors du réservoir.

• Soulevez le filtre à carburant ou le filtre à huile (L1/L2) hors de son réservoir.
• Retirez le filtre en effectuant un mouvement de rotation et nettoyez-le. Si le filtre est endommagé, jetez-le.
• Insérez un nouveau filtre ou le filtre que vous venez de nettoyer. Fixez l'extrémité du filtre dans l'ouverture du réservoir correspondant. Assurez-vous que le filtre soit dans bien positionné dans le coin inférieur du réservoir. Placez le filtre à sa place à l'aide d'un long tournevis.
• Remplissez le réservoir de carburant avec du mélange de carburant frais et le réservoir d'huile avec de l'huile neuve. Remettez les couvercles des réservoirs en place.

Bougie d'allumage (Fig.17-19,22)

ATTENTION!: Pour que le moteur de la tronçonneuse reste performant, la bougie d'allumage (G) doit être propre et avoir le bon écartement des électrodes (0,6-0,7 mm). La bougie d'allumage doit être nettoyée toutes les 20 heures de fonctionnement ou être remplacée.

• Mettez l'interrupteur marche/arrêt (11) en position « Stop ».
• Retirez le couvercle du filtre à air (5), en desserrant l'écrou de fixation du filtre à air (6). Le couvercle peut alors être enlevé.
• Débranchez le fil d'allumage en tirant et en tournant simultanément la bougie d'allumage (G).
• Retirez la bougie d'allumage avec une clé à bougie (20). N'UTILISEZ AUCUN AUTRE OUTIL.
• Nettoyez la bougie avec une brosse en fil de cuivre ou insérez une nouvelle bougie d'allumage. (Fig.22)

Réglage du régime de ralenti (Fig.25)

Si la chaîne continue à tourner au ralenti, il faut corriger le régime de ralenti.

1. Enlevez l'obturateur (T).
2. Laissez tourner le moteur tourner pendant 3 à 5 minutes pour qu'il soit chaud ( ne le faites pas tourner à un régime élevé).
3. Tournez la vis de réglage (R) à l'aide d'un tournevis plat:

dans le sens horaire

- le régime augmente (+)

dans le sens anti-horaire

- le régime diminue (-)

Régime maxi: 3500 min ^-1

Contactez le fabricant si la chaîne continue à se mouvoir bien que le réglage ait été fait, il est impératif de ne pas continuer à utiliser la machine!

Important: Aucune modification du réglage ne doit être effectuée à l'emplacement de l'obturateur LH.

Régulation du carburateur

Le carburateur a été préréglé à l'usine sur une puissance optimale. Si des réglages ultérieurs sont nécessaires, apportez la scie à un service après vente homologué.

⚠️ ATTENTION!: Vous ne pouvez pas faire des réglages sur le carburateur lui-même!

Lame

- Retournez la lame toutes les 8 heures de travail pour assurer une usure uniforme.

Chaîne de sciage

Tension de la chaîne

Vérifiez régulièrement la tension de la chaîne et réglez-la si nécessaire de sorte que la chaîne repose bien sur le rail sans être trop tendue de sorte que l'on puisse encore la déplacer manuellement (Fig.8).

Rodage de votre nouvelle tronconneuse

Une nouvelle chaîne et un nouveau guide-chaîne doivent être réajustés après aussi peu que cinq coupes. Ceci est normal pendant cette période de rodage; les intervalles entre les réglages s'espaceront rapidement.

Contrôle de l'alimentation en huile.

Assurez-vous toujours que le système d'alimentation automatique de l'huile de coupe fonctionne correctement. Veillez également à ce que le réservoir d'huile de coupe soit toujours plein.

Pendant le tronçonnage, la rainure de guida ge et la chaîne doivent toujours être constamment lubrifiés afin de réduire la friction avec le guide-chaîne.

Le guide-chaîne et la chaîne ne doivent jamais être dépourvus d'huile. Si vous utilisez la tronçonneuse à sec ou avec trop peu d'huile, la performance de coupe sera diminuée, la durée de vie du guide-chaîne sera réduite, la chaîne sera vite émoussée et la rainure de guidage s'use très rapidement du

fait de l'échauffement. Le manque d'huile se manifeste par un dégagement de fumée ou par une coloration du guide- chaîne.

Pour vérifier le graissage maintenez la tronçonneuse équipée de sa chaîne au-dessus d'une feuille de papier et faîte-la fonctionner quelques secondes à pleins gaz, vous pourrez vérifier le réglage de la quantité d'huile en fonction des traces laissées sur le papier. La chaîne doit toujours projeter une faible quantité d'huile et après quelques secondes, une légère trainée d'huile doit être visible.

Veillez à ce qu'il y ait toujours une quantité d'huile suffisante dans le réservoir d'huile de coupe.

Réglage fin du système d'alimentation automatique d'huile de coupe Fig.11

Vous pouvez augmenter ou diminuer la quantité d'huile au moyen de la vis (E)

En tournant dans le sens des aiguilles d'une montre, la quantité d'huile diminue (-)

En tournant dans le sens inverse des aiguilles d'une montre la quantité d'huile augmente (+)

Entretien de la chaîne

Affûtage de la chaîne

Pour affûter la chaîne, des outils spéciaux sont nécessaires, ils garantiront que l'affûtage des outils de coupe est effectué selon le bon angle et à la bonne profondeur. Nous conseillons aux utilisateurs non expérimentés de faire affûter la chaîne dans un atelier de service après-vente situé à proximité. Si vous estimez être capable d'effectuer l'affûtage de votre chaîne, achetez les outils spéciaux auprès d'un revendeur spécialis

Affûtage de la chaîne

Portez des gants de protection pour effectuer l'affûtage de la chaîne. Après l'affûtage, toutes les gouges doivent avoir la même longueur et la même largeur.

⚠ REMARQUE

Une chaîne bien affûtée fait des copeaux bien formés. Lorsque la chaîne commence à faire de la sciure, elle doit être réaffûtée. Après 3 à 4 affûtages des gouges, il faut vérifier la hauteur des limiteurs et éventuellement en abaisser la hauteur à l'aide d'une lime plate et en arrondir l'angle antérieur.

Aiguiser la chaîne

⚠️ ATTENTION!: Pour un fonctionnement sans à-coups et en toute sécurité, il est important que la chaîne de sciage soit toujours aiguisée. La chaîne de sciage doit être aiguisée si :

• les copeaux de bois ont l'aspect de la sciure.
• vous devez augmenter la puissance pour scier.
• le trait de sciage n'est pas droit.
• les vibrations augmentent.
• la consommation de carburant augmente.

⚠ REMARQUE

Nous vous recommandons de faire aiguiser la chaîne de sciage par un professionnel

Instructions pour aiguiser une chaîne de sciage :
Type de tronçonneuse	Diamètre de lime Angle supérieur Angle inférieur			Angle d'inclinaison supérieur (55°)	Profondeur standard
		Angle de rotation de serrage	Angle d'inclinaison de serrage	Angle latéral
21PBX	env. 4,8 mm	30°	10°	85°	0,64 mm
Butée de profondeur Lime

Remarque importante en cas de réparation:

Lors du renvoi de l'appareil pour réparation, veuillez noter que celles-ci doivent être envoyées au coutre de service exemptes d'huile et d'essence pour des raisons de sécurité.

Remarques concernant la maintenance et l'entretien périodiques

Pour garantir une durée de vie optimale, ainsi que pour éviter les dommages et assurer une efficacité maximale des dispositifs de sécurité, les travaux de maintenance suivants doivent être réalisés régulièrement. Vous ne pourrez prétendre à vos droits à la garantie que s'il est attesté que ces travaux sont réalisés régulièrement et de manière conforme. Tout non-respect entraîne un risque d'accident !

Les utilisateurs de tronçonneuses ne doivent réaliser que les travaux de maintenance et d'entretien décrits dans le présent mode d'emploi.

Toute autre intervention doit être effectuée par un atelier spécialisé.

Entretien général Tronçonneuse complèteChaîne de tronçonneuseFrein de chaîne!Guide-chaîne	Nettoyage extérieur et contrôle de l'étatEn cas de dommages, faites faire immédiatement une réparation en bonne et due formeAffûtage régulier, remplacement dès que nécessaireContrôle régulier par un atelier spécialiséRotation afin de garantir une usure homogène des surfaces de roulementRemplacement à temps
Avant toute mise en service	Chaîne de tronçonneuseGuide-chaîneGraissage de chaîneFrein de chaîne!Interrupteur ARRÊT, touche de blocage de sécurité, gâ-chette d'accélérateurBouchon du réservoir de carburant et d'huile	Vérifier l'état et l'affûtageContrôle de la tension de la chaîneVérifier l'étatContrôle fonctionnelContrôle fonctionnelContrôle fonctionnelVérifier l'étanchéité
Chaque jour Filtre à air	Guide-chaîneRainure du guide-chaîneRégime de ralenti	NettoyageVérifier l'état, nettoyer l'alésage d'admission de l'huileNettoyage, en particulier de la rainure de guidage de l'huileContrôle (la chaîne ne doit pas être entraînée)
Chaque semaine Filtre à air	CylindreBougie d'allumagePot d'échappementManchon de protection de l'ergot d'arrêt de chaîneVis et écrous	Nettoyage pour garantir un apport parfait de l'air de refroidissementNettoyageVérification et au besoin remplacementVérifier s'il n'est pas obturéVérifier l'état, au besoin remplacerVérifier l'état et la fixation
Chaque trimestre Embout d'aspirationRéservoir de carburant,d'huile de chaîne	RemplacementNettoyage
Stockage Tronçonneuse complèteChaîne et guide-chaîne de tronçonneuseRéservoir de carburant,d'huile de chaîneCarburateur	Nettoyage extérieur et contrôle de l'étatEn cas de dommages, faites faire immédiatement une réparation en bonne et due formeDémontage, nettoyage et léger huilageNettoyage de la rainure de guidage du guide-chaîneVidange et nettoyageFaire fonctionner jusqu'à épuisement du carburant

Informations concernant le service après-vente

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l'utilisation et sont donc des consommables non couverts par la garantie.

Pièces d'usure*: Chaîne, Guide-chaîne, Huile pour chaîne, Huile 2 temps, Griffe d'abattage, Arrêt de chaîne, Bougie d'allumage, Filtre à air, Filtre à carburant, Filtre à huile de chaîne

*Ne font pas partie de l'ensemble de livraison !

11. Stockage

ATTENTION

Ne rangez jamais votre scie à chaîne pour plus de 30 jours sans avoir auparavant réalisé les étapes suivantes. Suivez les instructions de nettoyage et des instructions de maintenance avant de dispositif de stockage

Entreposage d'une tronconneuse

Entreposer une tronçonneuse pour plus de 30 jours exige un certain entretien. Si ces conseils ne sont pas suivis, le restant d'essence se trouvant dans le carb rateur s'évaporera, laissant un résidu similaire à du chewing gum. Ceci pourrait causer des difficultés de démarrage entrainant des réparations onéreuses.

• Enlever doucement le bouchon du réservoir à essence afin de laisser sortir toute pression. Vidanger avec soin le réservoir de carburant.
• Faire démarrer le moteur et le laisser tourner jusqu'à ce qu'il s'arrête afin de purger le carburateur de carburant.
• Laisser refroidir le moteur (environ 5mn).
• Enlevez la bougie d'allumage.
• Verser 1 cuillerée à thé d'huile 2 temps propre dans la chambre de combustion. Tirer lentement le cordon du lanceur plusieurs fois de manière à lubrifier les composants internes. Remonter la bougie.

REMARQUE

Mettre l'outil dans un abri sec et loin de toutes sources de combustion telles chaudière, chauffe-eau à gaz, sèche-linge à gaz, etc.

Remise en service de la scie

• Retire la bougie.
• Tirer vigoureusement sur le cordon du lanceur de manière à éliminer l'excès d'huile dans la chambre de combustion.
• Nettoyez la bougie d'allumage et veillez à ce que la distance entre les électrodes sur la bougie d'allumage soit correcte ; ou mettez une nouvelle bougie d'allumage dont la distance entre les électrodes est correcte.
• Préparer le coupe-herbe pour son utilisation.
• Remplir le réservoir à carburant d'un mélange huile/essence approprié. Voir la section Carburant et Lubrification.

12. Transport

Pour transporter la scie, videz le réservoir d'essence. Enlever la saleté grossière de la scie avec un buste ou une brosse à main.

13. Mise au rebut et recyclage

L'appareil se trouve dans Mélange un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L'appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Eliminez les composants défectueux dans les systèmes d'élimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de l'administration de votre commune !

14. Dépannage

Plan de recherche des erreurs
Probleme Cause probable Kofrektur
l'outil ne démarre pas ou démarre et cale.	Procédure de démarrage incorrecte. Voir les instructions du manuel d'utilisation.
	Pauvais reglagle du carbureteur.	Faire régler le carburateur par un service agréé.
	Bougie noyée	Nettoyer la bougie, réglar l'écartement des électrodes ou remplacer la bougie.
	Filtre à carburant colmaté. Remplacer le filtre à carburant
Le moteur démarre mais manque de puissance.	Filtre à air encrassé. Retirer le filtre, le nettoyer et el replacer.
	Mauvais réglage du carburateur.	Faire régler le carburateur par un service agréé.
Le moteur a des ratés. Mauvais réglage du carburateur.		Faire régler le carburateur par un service agréé.
Manque de puissance sous la charge	Mauvais écartement des électrodes de la bougie.	Nettoyer la bougie, réglar l'écartement des électrodes ou remplacer la bougie.
Ne tourne pas régulièrement. Mauvais réglage du carburateur.		Faire régler le carburateur par un service agréé.
Fumée excessive. Mélange huile / essence incorrect. Utiliser un mélange adéquat (40:1).
Pas de puissance en cas d'effort	Chaîne émoussée Chaîne lâche	Aiguisez la chaîne ou insérez une nouvelle chaîne Tendez a chaîne
Le moteur cale	Réservoir à essence vide Filtre à carburant mal positionné dans le réservoir	Remplissez le réservoir à essence Remplissez complètement le réservoir à essence ou positionnez le filtre à carburant dans le réservoir à essence
Lubrification de chaîne insuffisante (lame et chaîne devient brûlantes)	Réservoir d'huile de chaîne épuisé Remplissez le réservoir d'huile de chaîne
	Sorties d'huile posées	Nettoyez le trou d'huilage dans la lame. Nettoyez la rainure de la lame

15. Combinaison de chaîne et guide chaîne homologuée et conseillée

Type de chaîne	Kangxing .325.058.76
Type de lame Kangxing BE20-76	-5812P
Type de chaîne	Oregon 21BPX078X
Type de lame Oregon 208PXBK095

CE - Déclaration de conformité

CE

Le fabricant assume seul la responsabilité d'établir la présente déclaration de conformité.

L'appareil décrit ci-dessus dans la déclaration est conforme aux réglementations de la directive 2011/65/EU du Parlement Européen et du Conseil du 8 juin 2011 visant à limiter l'utilisation de substances dangereuses dans la fabrication des appareils électriques et électroniques.

Les défauts visibles doivent être signalés au plus tard 8 jours après la réception de la marchandise, sans quoi l'acheteur perd tout droit au dédommagement. Nous garantissons nos machines, dans la mesure où elles sont utilisées de façon conforme, pendant la durée légale de garantie à compter de la réception, sachant que nous remplaçons gratuitement toute pièce de la machine devenue inutilisable du fait d'un défaut de matière ou d'usinage durant cette période. Toutes les

pièces que nous ne fabriquons pas nous-mêmes ne sont garanties que si nous avons la possibilité d'un recours en garantie auprès des fournisseurs respectifs. Les frais de main d'œuvre occasionnés par le remplacement des pièces sont à la charge de l'acquéreur. Tous droits à rédhibition et toutes prélentions à une remise ainsi que tous autres droits à dommages et intérêts sont exclus

Záruka CZ
