MODE D'EMPLOI CSP4000TL SCHEPPACH

Pour les pays européens uniquement

Ne pas jeter les appareils électriques dans les ordures ménagères! Conformément à la directive européenne 2012/19/EU relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l'environnement.

IT

Solo per Paesi EU.

Explication des symboles

Les symboles figurant dans cette notice sont là pour attirer votre attention quant aux risques encourus. Les symboles concernant la sécurité et les explications correspondantes qui les accompagnent doivent être parfaitement compris. Les mises en garde ne suppriment par les risques et ne remplacent pas les mesures préventives nécessaires pour éviter les accidents.

Lisez, comprenez et respectez tous les avertissements.

Attention ! Risque de rebond (kickback). Méfiez-vous d'un retour de la tronçonneuse et évitez tout contact avec la tête du guide-chaîne.

N'utilisez pas l'appareil avec une seule main.

Utilisez toujours l'appareil avec les deux mains.

Portez toujours des lunettes de protection, une protection auditive et un casque.

Lisez intégralement le mode d'emploi avant d'utiliser l'appareil.

Portez toujours des gants de sécurité et anti-vibrations lorsque vous utilisez l'appareil.

Portez toujours des chaussures de sécurité antidérapantes avec protection contre les coupures lorsque vous utilisez l'appareil.

Il est important de porter des vêtements de protection pour les pieds, les jambes, les mains et les avant-bras.

Orifice de remplissage pour le carburant.

Orifice de remplissage pour l'huile de la chaîne.

Bouton du starter

Vis de réglage pour le carburateur :

L Régime/vitesse faible

H Régime/vitesse élevée

T Régime de ralenti

Réglage de la tension de la chaîne :

Flèche blanche : Desserrer la chaîne

Flèche noire : Tendre la chaîne

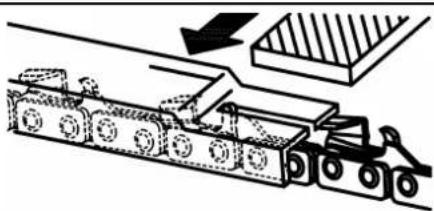

Sens du montage de la chaîne de sciage

Niveau de puissance acoustique de l'appareil.

Table des matières: Page:

1. Introduction 45
2. Description de l'appareil 45
3. Limite de fourniture 45
4. Utilisation conforme à l'affectation 45
5. Consignes de sécurité 46
6. Caractéristiques techniques 53
7. Avant la mise en service 54
8. Mise en Service 55

9. Nettoyage, maintenance 55

10. Stockage 57
    11: Mise au rebut et recyclage 58

11. Dépannage 58
12. Déclaration de conformité 61
13. Acte de garantie 63

1. Introduction

FABRICANT:

scheppach

Nous espérons que votre nouvelle machine vous apportera satisfaction et de bons résultats.

REMARQUE:

Selon la loi en vigueur sur la responsabilité du fait des produits, le fabricant n'est pas tenu responsable pour tous les dommages à cet appareil ou pour tous les dommages resultant de l'exploitation de cet appareil, dans les cas suivants :

• Mauvaise manipulation,
• Non-respect des instructions d'utilisation,
• Travaux de réparation effectués par des tiers, par des spécialistes non autorisés,
• Remplacement et installation de pièces de rechange qui ne sont pas d'origine.
  • Utilisation non conforme,

Nous vous recommandons:

De lire intégralement le manuel d'utilisation, avant d'effectuer le montage et la mise en service. Le présent manuel d'utilisation vous facilitera la prise en main et la connaissance de la machine, tout en vous permettant d'en utiliser pleinement le potentiel dans le cadre d'une utilisation conforme. Les instructions importantes qu'il contient vous apprendront comment travailler avec la machine de manière sûre, rationnelle et économique ; comment éviter les dangers, réduire les coûts de réparation et réduire les periods d'indisponibilité ; comment enfin augmenter la fiabilité et la durée de vie de la machine. En plus des consignes de sécurité continues dans ce manuel d'utilisation, vous devez respecter scrupuleusement les réglementations et les lois applicables lors de l'utilisation de la machine dans votre pays. Conservez le manuel d'utilisation dans une pochette plastique pour le protéger de la saleté et de l'humidité, sur la machine. Avant de commencer à travailler avec la machine, chaque utilisateur doit lire le manuel d'utilisation puis le suivre attentivement. Seules les personnes formées à l'utilisation de la machine et conscientes des risques associés sont autorisées à travailler avec la machine. L'âge minimum requis doit être respecté. En plus des recommandations concernant la sécurité contenues dans cette notice et de la réglementation spécifique en vigueur pour l'utilisation d'appareils similaires dans votre pays de résidence, il convient de respecter les règles techniques reconnues.

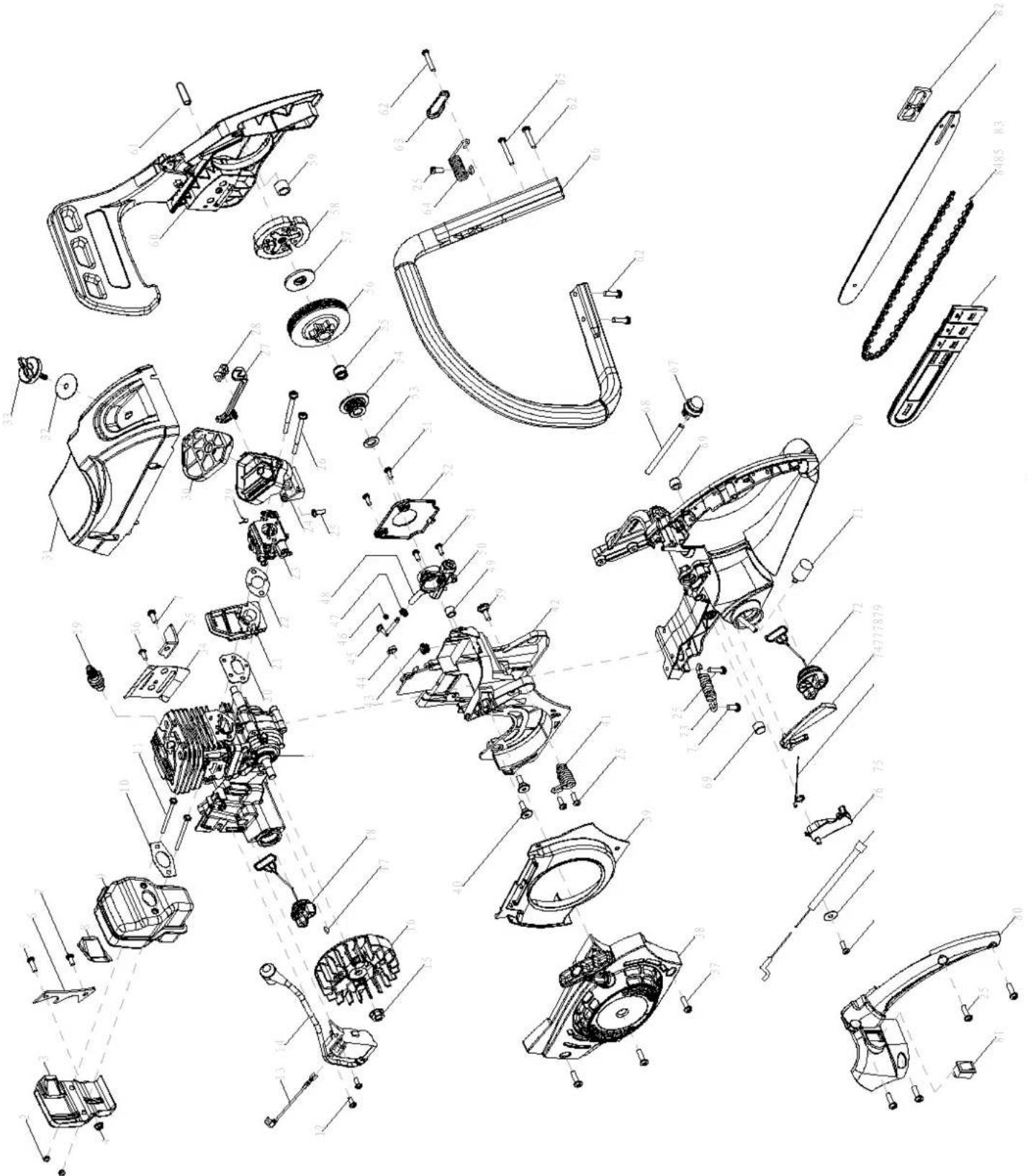

2. Description de l'appareil

1. Chaîne de sciage
2. Lame
3. Protection pour les mains avant/levier de frein de la chaîne
4. Poignée avant
5. Couvercle du filtre à air
6. Écrou de fixation du filtre à air
7. Bouton du STARTER
8. Sécurité de la gâchette d'accélérateur
9. Poignée arrière
10. Gâchette d'accélérateur
11. Interrupteur Marche/Arrêt
12. Bouchon du réservoir de carburant
13. Poignée du démarreur
14. Bouchon du réservoir à huile
15. Protection de la lame
16. Bouton de la pompe à essence
17. Capuchon
18. Protection d'arrêt de chaîne
19. Griffe de la tronçonneuse
20. mollette de fixation du guide-chaîne
21. mollette de tension de chaîne
22. chaîne tension de protection

3. Limite de fourniture

• Tronçonneuse (1x)
• Chaîne de sciage (1x)
• Lame (1x)
  • Protection de la lame (1x)

Ouvrez l'emballage et sortez-en délicatement l'appareil.

Retirez le matériau d'emballage, ainsi que les protections d'emballage et de transport (s'il y a lieu).

Vérifiez que les fournitures sont complètes.

Vérifiez que l'appareil et les accessoires n'ont pas été endommagés lors du transport.

Conservez si possible l'emballage jusqu'à la fin de la période de garantie.

ATTENTION!

L'appareil et les matériaux d'emballage ne sont pas des jouets ! Les enfants ne doivent en aucun cas jouer avec les sacs en plastique, films d'emballage et pièces de petite taille ! Il existe un risque d'ingestion et d'asphyxie !

4. Utilisation conforme à l'affectation

La chaîne sert, conformément à l'affectation, exclusivement à scier le bois. Seules les personnes dûment formées sont autorisées à couper des arbres. Le producteur décline toute responsabilité pour les dommages occasionnés par l'utilisation non conforme à l'emploi prévu ou par de mauvaises commandes.

La machine doit exclusivement être employée conformément à son affectation. Chaque utilisation

allant au-delà de cette affectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l'opérateur/l'exploitant est responsable.

REMARQUE : conformément aux dispositions, nos appareils n'ont pas été conçus pour une utilisation commerciale, artisanale ou industrielle. Nous déclinons toute responsabilité si l'appareil est utilisé dans des exploitations commerciales, artisanales ou industrielles, ou dans le cadre d'activités comparables.

5. Consignes de sécurité

Nous avons marqué les informations concernant votre sécurité et contenues dans cette notice du symbole suivant : △

D'autres textes particulièrement importants de cette notice sont précédés par le mot « ATTENTION ! »

ATTENTION!

Lors de l'utilisation de machines, quelques règles de sécurité doivent être observées afin d'éviter les blessures et les accidents matériels. Il est important que vous lisiez cette notice et les consignes de sécurité avec attention. Si vous confiez cette machine à des tiers, remettez leurs la notice et les consignes de sécurité simultanément. Nous déclinons toute responsabilité si des accidents et dommages surviennent à la suite du non-respect des indications de la notice et des consignes de sécurité.

DANGER

Le non-respect de cette consigne vous expose à un danger de mort ou à des blessures pouvant mettre votre vie en péril.

⚠ AVERTISSEMENT

Le non-respect de cette consignevous expose à un danger de mort ou à de graves blessures.

⚠ MISE EN GARDE

Le non-respect de cette consigne vous expose à des blessures sérieuses.

⚠ REMARQUE

Le non-respect de cette consigne risque de provoquer des dommages au moteur et d'autres dommages matériels.

5.1 Consignes de sécurité générales

⚠️ ATTENTION!: Lors de l'utilisation de machines utilisant du carburant, les règles de base suivantes doivent être systématiquement respectées pour réduire les risques de blessures et/ou d'avaries de l'appareil.

Lisez ces consignes avant de mettre la tronçonneuse en fonction et conservez-les

1. N'utilisez pas la tronçonneuse lorsque vous êtes fatigué, malade et sous l'emprise de l'alcool et/ou de stupéfiants.

2. Faites attention lors de la manipulation du carburant. Démarrez la tronçonneuse à 3 m minimum de l'emplacement où à été effectué le plein de carburant.

3. Ne commencez à tronçonner que lorsque l'emplacement où vous allez travailler a été nettoyé. Veillez à être en parfait équilibre et à avoir prévu un emplacement de repli lors de la chute de l'arbre.

4. Assurez-vous avant de démarrer la tronçonneuse qu'elle ne touche aucun objet.

5. Ne transportez la tronçonneuse que lorsque le moteur est arrêté, avec la protection en place sur le guide-chaîne et en écartant le pot d'échappe-ment de votre corps.

6. Ne mettez pas la tronçonneuse en route si elle est endommagée, mal réglée, pas complètement équipée ou présentant des serrages incertains. Assurez-vous que la tronçonneuse s'arrête lorsque le frein de chaîne est actionné.

7. Arrêtez le moteur avant de poser la tronçonneuse.

8. Soyez particulièrement attentif lorsque vous tron- çonnez de petits buissons et des pousses, les branches de faible diamètre peuvent se prendre dans la chaîne et se rabattre vers vous ou vous faire perdre l'équilibre.

9. Faites attention lors du travail de tronçonnage d'une branche en tension qui peut rebondir lorsque la tension des fibres se libère.

10. Veillez à ce que les poignées restent sèches, propres et nettes d'huile et de carburant.

11. Ne travaillez avec la tronçonneuse qu'à des emplacements bien aérés.

12. Ne tronçonnez pas un arbre si vous ne disposez pas d'une formation correspondante.

13. L'entretien de la tronçonneuse, à l'exception des points mentionnés dans cette notice d'utilisation et d'entretien, doit être effectué exclusivement dans un atelier de service après vente agréé.

14. Mettez le protecteur de guide-chaîne en place pour le transport et le rangement de la machine.

15. N'utilisez pas la tronçonneuse à proximité ou en présence de substances inflammables ou de gaz, aussi bien à l'extérieur qu'à l'intérieur, il y a risque d'explosion et/ou d'incendie.

16. Ne faites pas l'appoint de carburant, d'huile ou de

graisse pendant que la machine est en marche.

1. N'utilisez que du matériel de coupe approprié: Ne tronçonnez que du bois. N'utilisez pas la tronçonneuse pour réaliser des travaux pour lesquels, elle n'est pas conçue. N'utilisez pas la tronçonneuse, par exemple, pour tronçonner du plastique, des murs ou des matériaux de construction.
2. Le moteur émet des gaz nocifs dès qu'il est en route. Ne travaillez pas dans des locaux fermés ou mal ventilés.
3. △ ATTENTION!: Les réglementations nationales sont différentes selon les pays et peuvent limiter les conditions d'utilisation de la tronçonneuse.
4. Afin de détecter des avaries importantes, il est impératif d'inspecter la machine en détail avant utilisation et après qu'elle soit tombée.
5. Si du carburant ou de l'huile ont été renversés sur la machine lors du remplissage, il faut la nettoyer avant utilisation.

En tant qu'utilisateur d'une tronçonneuse vous devez respecter de nombreuses consignes pour travailler sans qu'un accident se produise et sans vous blesser ou blesser un tiers.

1. En prévoyant et en étant conscient des effets de rebond, vous pourrez éviter le moment de surprise ou l'éviter. Les réactions subites et non prévues peuvent entraîner des accidents.
2. Lorsque le moteur est en marche, tenez fermement la tronçonneuse à deux mains, la main droite tenant la poignée arrière et la main gauche la poignée avant. Le pouce et les doigts doivent être reformés sur les poignées de la tronçonneuse. Un bon maintien vous aide à contrecarrer les rebonds et à conserver la maîtrise de la tronçonneuse. Ne la lâchez pas.
3. Assurez-vous que l'emplacement où vous travaillez ne comporte pas d'obstacles. Le bout du guide-chaîne ne doit pas toucher un tronc, une branche ou autre pendant le tronçonnage.
4. Tronçonnez toujours au régime maxi. du moteur.
5. Ne vous penchez pas trop vers l'avant et ne tronçonnez pas au-dessus de la hauteur de vos épaules.
6. Affûtez et entretenez la chaîne conformément aux instructions du fabricant.
7. N'utilisez que des guide-chaînes et chaînes de rechange recommandés et homologués par le fabricant.
8. Si la machine se bloque pendant la coupe, il faut immédiatement l'arrêter et la dégager en faisant attention. Vérifiez immédiatement si la machine est endommagée (par exemple : guide-chaîne voilé) et faites un essai de fonctionnement.

⚠ REMARQUE

Le paragraphe suivant s'adresse particulièrement aux particuliers qui utilisent la machine de temps à autre. La tronçonneuse est conçue pour une utilisation ponctuelle par les propriétaires de maisons particulières, de jardins et de terrains de camping, elle ets utilisée pour effectuer les travaux d'entretien général comme par exemple : pour défricher , pour couper du bois de chauffage, etc. Cette tronçonneuse n'est pas adaptée pour des travaux de longue durée. Lors d'une utilisation prolongée, les vibrations peuvent provoquer des anomalies circulatoires dans les mains de l'utilisateur (syndrome de Raynaud). Ce syndrome est une maladie des petits vaisseaux sanguins des doigts et des orteils qui se contractent et occasionnent des crampes subites. Ces parties du corps ne sont plus suffisamment irriguées et deviennent très pâles. L'utilisation fréquente d'outils émettant des vibrations peu les nerfs des personnes dont la circulation sanguine est déficiente (par exemple : les fumeurs, les diabétiques).

Si vous ressentez des sensations inhabituelles, arrêtez immédiatement de travailler et consultez un médecin. Respectez les remarques suivantes, pour réduire les risques :

• Veillez à maintenir votre corps et surtout vos mains au chaud lorsqu'il fait froid.
• Faites régulièrement des pauses et faites bouger vos mains pour activer la circulation sanguine.
• Veillez à minimiser au maximum les vibrations de la machine en effectuant l'entretien de manière régulière et en veillant à ce que toutes les pièces fixes de la machine soient correctement fixées.

5.2 Sécurité des personnes

• Ne tenez pas la machine d'une main pour travailler ! Vous risqueriez de vous blesser, de blesser la personne qui vous aide ou une tierce personne. Une tronçonneuse est conçue pour être utilisée à deux mains.
• Portez votre propre équipement de protection individuelle (EPI) comportant : des chaussures anti-coupure, un pantalon anti-coupure, une veste bien visible ou une veste pourvue de marquages de haute visibilité, des gants, un casque pourvu d'une visière et une protection auditive.
• Lorsque vous démarrez la tronçonneuse et lorsque vous l'utilisez, aucune tierce personne ne doit se trouver près de vous. Interdisez l'accès aux tiers et aux animaux au poste de travail. Lorsque le moteur tourne, tous vos membres doivent être écartés de la chaîne de la tronçonneuse.
• Avec le moteur en marche doit faire face loin de la tronçonneuse toutes les parties du corps.

5.3 Consignes de sécurité pour la manipulation de substances inflammables

1. ATTENTION!: L'essence est facilement inflammable:
2. Entreposez l'essence dans des contenants spécialement conçus à cet effet.

3. Effectuez le remplissage uniquement à l'extérieur et sans fumer.

4. Faites l'appoint d'essence avant de démarrer le moteur. Ne retirez jamais le bouchon du réservoir à carburant, ne faites jamais l'appoint de carburant lorsque le moteur est en marche ou encore chaud.

5. Si vous avez renversé du carburant, ne mettez pas le moteur en marche, éloignez la machine de la zone où du carburant a été renversé et veillez à ce qu'aucune étincelle ne se produise jusqu'à ce que toute les vapeurs de carburant se soient dissipées. Refermez correctement le bouchon du réservoir d'essence et du bidon.

Plein de carburant

• Arrêtez toujours le moteur avent de faire le plein de carburant.
  ⚠️ ATTENTION! Ouvrez toujours le bouchon du réservoir avec précaution, afin que la pression existante puisse se réduire lentement.
• Pendant le fonctionnement de l'appareil, de fortes températures sont atteintes au niveau du carter. Laissez l'appareil refroidir complètement avant de faire le plein.
  ⚠️ ATTENTION! Si l'appareil n'a pas suffisamment refroidi, le carburant pourrait s'enflammer lors du remplissage et provoquer de graves brûlures.
• Veillez à ce que le réservoir ne soit pas trop rempli de carburant. Si vous renversez du carburant, essuyez le carburant immédiatement et nettoyez l'appareil.
• Refermez toujours convenablement le bouchon du réservoir de carburant pour éviter qu'il ne s'ouvre sous l'effet des vibrations pendant le fonctionnement de l'appareil.

DANGER

Ne faites jamais le plein à proximité d'une flamme nue.

Consignes de sécurité particulières lors de l'utilisation de moteurs à explosion

DANGER

Les moteurs à explosion présentent un danger particulier lors du remplissage du carburant et pendant leur fonctionnement. Lisez et conformez-vous toujours aux marquages de sécurité. Leur non-respect peut être à l'origine de blessures graves voire mortelles.

1. Aucune transformation de la machine ne doit être effectuée.

2. ⚠️ ATTENTION!
   Risque d'intoxication, les gaz d'échappement, le carburant, les lubrifiants sont nocifs. Il ne faut pas inhaler les gaz d'échappement.

3. ⚠️ ATTENTION!
   Risque de brûlure ne pas toucher le pot d'échappement et le moteur
4. Ne pas utiliser l'appareil dans un local non ventilé ou dans une zone explosible.
5. ▲ Risque d'explosion!
   L'appareil ne doit jamais être utilisé dans un local où sont entreposées des substances facilement inflammables.
6. Sanglez la machine pour la transporter afin qu'elle ne puisse pas glisser ou se renverser.
7. Veillez lorsque vous faites le plein à ce que du carburant ne soit pas renversé sur le moteur et sur le pot d'échappement.
8. Les réparations et opérations de réglage doivent être exclusivement effectuées par des spécialistes agréés.
9. Ne touchez pas les éléments mécaniques en mouvement et chauds. Ne retirez aucune protection.
10. Les niveaux d'émission sont indiqués dans les caractéristiques techniques, les valeurs des niveaux acoustiques (LWA) et de pression acoustique mentionnés (LPA) ne correspondent pas forcément aux valeurs obtenues pendant le fonctionnement. Etant donné que les niveaux d'émission et d'immission sont liés, ces valeurs ne peuvent pas être prises en compte pour déterminer les mesures de précaution supplémentaires éventuellement nécessaires. Les facteurs qui influencent le niveau d'immission auquel le personnel est exposé doivent inclure l'environnement du poste de travail, les autres sources de bruit, etc., comme par ex. le nombre de machines et d'autres travaux en cours d'exécution à proximité et la période pendant laquelle l'opérateur est exposé au bruit. Le niveau d'immission admissible peut également varier selon le pays. Cette information permettra toutefois à l'utilisateur de la machine de mieux évaluer les risques et dangers.
11. N'introduisez pas de corps étrangers dans les fentes d'aération. Ceci est également à observer lorsque l'appareil est à l'arrêt. Le non-respect de cette consigne peut entraîner des blessures et provoquer des avaries
12. Veillez à ce que l'appareil reste propre, sans traces d'huile et autres salissures de toutes sortes.
13. Assurez-vous, que le pot d'échappement et le filtre à air fonctionnent correctement. Ces éléments empêchent les flammes de se propager lors d'un défaut d'allumage.
14. Arrêtez toujours le moteur:

- lorsque vous quittez la machine

- avant de faire le plein de carburant

1. N'utilisez jamais le levier de starter pour arrêter le moteur.

5.4 Fonctions de sécurité de la trononneuse (Fig.1)

1 LA CHAÎNE EST CONÇUE SPÉCIALEMENT et vous aide à minimiser et à absorber les rebonds grâce à ses éléments de sécurité spéciaux.
3 LE LEVIER DE FREIN DE CHAÎNE/ DE PROTECTION de la main protège votre main gauche au cas où elle glisserait de la poignée pendant que la chaîne tourne.
3 LE FREIN DE CHAÎNE assure une fonction de sécurité pour minimiser les blessures en cas de rebond, en arrêtant la chaîne en quelques millisecond. Il est activé par LE LEVIER DE FREIN DE CHAÎNE.
8 LE VERROUILLAGE DE L'ACCÉLÉRATEUR empêche une accélération aléatoire du moteur. Le levier d'accélération ne peut être actionné que lorsque le verrouillage de l'accélérateur est enfoncé.
11 INTERRUPTEUR MARCHE/ARRÊT, il arrête le moteur immédiatement lorsqu'il est actionné. L'interrupteur doit être remis sur Marche pour démarrer ou redémarrer le moteur.
18 L'ARRÊT DE CHAÎNE réduit le risque de blessures si la chaîne se casse ou déraille alors que le moteur tourne. L'arrêt de chaîne a pour but de stopper un chaîne qui s'enroule sur elle-même.

⚠ REMARQUE

Apprenez à connaître la tronçonneuse et ses éléments.

5.5 Avertissements concernant l'utilisation d'une tronçonneuse

• Lorsque la tronçonneuse est en marche, veillez à maintenir toutes les parties de votre corps éloignées de la chaîne. Assurez-vous avant de mettre la tronçonneuse en marche que la chaîne ne touche rien. Lors de l'utilisation d'une tronçonneuse, un moment d'inattention peut amener la chaîne à entrer en contact avec vos vêtements ou votre corps.
• Ne travaillez pas avec une tronçonneuse lorsque vous êtes monté dans un arbre à moins que vous ayez la formation nécessaire. La mauvaise utilisation d'une tronçonneuse dans un arbre peut provoquer des blessures.
• Pensez que lorsque vous la coupez, une branche en tension risque de revenir vers vous. Lorsque la tension des fibres de bo libère, la branche en tension peut atteindre l'opérateur et /ou provoquer la perte de contrôle de la tronçonneuse.

• Faites particulièrement attention lorsque vous coupez des taillis ou de jeunes arbres. Les branches fines peuvent se prendre dans la chaîne et se retourner vers vous ou vous faire perdre l'équilibre.

• Portez la tronçonneuse par la poignée avant chaîne arrêtée et guide-chaîne tourné vers l'arrière. Pour transporter et ranger la tronçonneuse, mettez systématiquement le protecteur de guide-chaîne en place. En prenant des précautions lors de la manipulation de la tronçonneuse vous limitez le risque que la chaîne en mouvement touche quelque chose.

• Suivez les instructions pour le graissage, la tension de la chaîne et le remplacement des accessoires. Une chaîne mal tendue ou mal graissée peut se rompre ou augmenter le risque de rebond.
• Veillez à ce que les poignées rstent propres, sans huile ou graisse à leur surface. Les poignées grasses et couvertes d'huile sont glissantes et peuvent entraîner une perte de contrôle.
• Ne tronçonnez que du bois. N'utilisez pas la tronçonneuse pour réaliser des travaux pour lesquels elle n'est pas conçue. N'utilisez pas la tronçonneuse, par exemple, pour tronçonner du plastique, des murs ou des matériaux de construction qui ne sont pas en bois. L'utilisation de la tronçonneuse pour effectuer des travaux pour lesquels elle n'est pas conçue, peut conduire à des situations dangereuses.

Causes d'un rebond et comment l'éviter

• Un rebond peut se produire lorsque le bout du guide-chaîne touche un objet ou lorsque le bois se resserre et pince la chaîne dans le trait de coupe.
• Le contact de l'extrémité du guide-chaîne avec un objet peut la plupart du temps entraîner une réaction inattendue qui repousse la le guide-chaîne vers le haut en direction de l'utilisateur.
• Lors du pincement de la chaîne au niveau du bord extérieur du guide-chaîne peut le repousser très rapidement vers l'utilisateur.
• Ces mouvements peuvent conduire à la perte de contrôle de la tronçonneuse et vous blesser gravement. Ne vous fiez pas uniquement aux éléments de sécurité que comporte la tronçonneuse. En tant qu'utilisateur d'une tronçonneuse, il vous appartient de prendre les mesures nécessaires pour travailler sans risquer un accident ou des blessures.

Un rebond est dû à une mauvaise utilisation de la machine. Il peut être évité en appliquant les mesures préventives appropriées qui suivent :

- Tenez fermement la tronçonneuse à deux mains, vos doigts et vos pouces doivent encercler les poignées. Adoptez une position du corps et des bras qui vous permette de résister aux forces de rebond. Lorsque les mesures adéquates sont prises, l'utilisateur peut maîtriser les forces de rebond. Ne lâchez jamais la tronçonneuse.

• Evitez d'adopter une position inadéquate et ne tronçonnez pas à une hauteur située au-dessus de vos épaules. Ceci évitera un contact inopiné de la pointe du guide-chaîne avec un obstacle et vous permettra d'avoir un meilleur contrôle de la tronçonneuse dans les situations inattendues.
• Utilisez toujours les guide-chaînes et les chaînes de remplacement, préconisés par le fabricant. Un guide-chaîne ou une chaîne non appropriés peuvent entraîner la rupture de la chaîne et/ou un rebond.
• Respectez les instructions du fabricant pour l'affûtage et l'entretien de la chaîne. Des limiteurs de profondeur augmentent la tendance au rebond.

5.6 Instructions de sécurité pour l'entretien et le rangement

Faites réparer votre machine exclusivement par des personnes qualifiées et n'utilisez que des pièces de rechange d'origine afin que la sécurité inhérente à la machine soit conservée.

1. Remplacez les pots d'échappement défectueux.
2. Avant chaque utilisation, effectuez un contrôle visuel afin de détecter de l'usure ou des dommages éventuels. Remplacez tous les éléments et toutes les vis usés ou endommagés. Resserrez tous les écrous, vis et boulons afin d'être certain que la machine est en bon état de fonctionnement.
3. Il est impératif d'effectuer régulièrement un contrôle d'étanchéité et de traces d'usure du système d'alimentation en carburant, vérifiez par exemple si les conduites sont poreuses, si les brides de maintien sont desserrées ou manquantes, si le réservoir de carburant ou le bouchon de carburant sont défectueux. Tous les défauts doivent être éliminés avant utilisation.
4. Avant de contrôler le moteur ou la machine, enlevez la bougie ou la cosse de la bougie afin qu'un démarrage intempestif ne puisse se produire.

Rangement

1. N'entreposez pas la machine remplie de carburant dans un bâtiment où les vapeurs d'essence pourraient antrer en contact avec une flamme nue ou des étincelles.
2. Faites refroidir le moteur dans un local fermé avant de ranger la machine.
3. Afin d'éviter les risques d'incendie, enlevez tous les restes de végétaux et amas de graisse du moteur, du pot d'échappement et du réservoir de carburant.

Entreposage de longue durée / hivernage

1. Lors d'un long entreposage ou pour l'hivernage de la machine, videz tout le carburant. Les carburants sont des substances chimiques qui perdent

leurs propriétés lors d'une longue durée d'entre- posage. Si vous devez vider le réservoir, faites- le à l'extérieur

⚠ AVERTISSEMENT

Un mauvais entretien, la négligence et l'absence de réparation peuvent être à l'origine d'un danger pendant l'utilisation de la machine. N'utilisez que des machines entretenues régulièrement et correctement. C'est la seule façon d'être certain que vous utilisez une machine sûre, rentable et en bon état de marche.

Ne nettoyez pas, ne réglez pas et n'entretenez pas la machine quand elle est en fonctionnement. Des éléments mobiles peuvent provoquer de graves blessures.

N'utilisez pas d'essence ou d'autres solvants inflammables pour nettoyer la machine et ses composants

⚠ AVERTISSEMENT

Les vapeurs de carburant et de solvants peuvent exploser.

Après une réparation ou des travaux d'entretien, remettez toutes les protections et dispositifs de sécurité en place.

Veillez à ce que votre machine soit en parfait état de fonctionnement, vérifiez particulièrement l'étanchéité du système d'alimentation en carburant.

Enlevez systématiquement les débris qui occultent les ailettes de refroidissement du moteur.

5.7 Recommandations d'utilisation

⚠️ Remarques importantes.

• Utilisez cette machine exclusivement pour tronçonner du bois, ne l'utilisez pas pour couper du métal, du plastique, des murs et des matériaux de construction qui ne seraient pas en bois.
• Arrêtez le moteur si la tronçonneuse entre en contact avec un corps étranger. Vérifiez l'état de la chaîne et réparez-la si besoin est.
• Protégez la chaîne de la salissure et du sable. Même un faible encrassement peut émousser rapidement le tranchant de la chaîne et augmenter le risque de rebond.
• FAfin de vous entraîner commencez par tronçonner des troncs d'arbre de faible diamètre, vous apprendrez ainsi à connaître votre machine avant d'entamer des travaux plus difficiles.
• Actionnez l'accélérateur jusqu'à atteindre la pleine charge avant de commencer à tronçonner.
• Appuyez le carter de la tronçonneuse contre le

tronc lorsque vous commencez à scier.

• Maintenez la machine à pleins gaz pendant toute la coupe.
• Laissez la tronçonneuse travailler pour vous. N'exercez qu'une faible pression vers le bas.
• Relâchez l'accélérateur dès que vous avez terminé l'opération afin que le moteur tourne au ralenti. Si vous laissez trouver le moteur à pleins gaz sans charge cela entraîne une usure inutile.
• Afin de ne pas perdre le contrôle de la machine une fois que la chaîne est ressortie du bois, il est conseillé de ne plus exercer de pression sur la machine à la fin de la coupe.
• Arrêtez le moteur avant de poser la machine.

N'abattez les arbres que si vous disposez de la formation correspondante

⚠ MISE EN GARDE

Faites attention aux branches cassées et mortes qui peuvent tomber pendent la coupe et occasionner de graves blessures. Ne tronçonnez pas à proximité des bâtiments et des lignes électriques lorsque vous ne savez pas dans quel sens l'arbre abattu va tomber. Ne travaillez pas de nuit, du fait de la visibilité réduite ou sous la pluie, sous la neige et pendant une tempête, la chute de l'arbre ne pouvant pas être déterminée.

• Planifiez votre travail d'abattage à l'avance.
• La zone située autour de l'arbre doit être nette afin que vous soyez d'aplomb sur vos jambes.
• La personne utilisant la machine doit toujours se placer à la position la plus haute sur le plan de travail car l'arbre en tombant roulera ou glissera a priori vers le bas.
• Faites attention aux branches cassées et mortes qui peuvent tomber pendent la coupe et occasionner de graves blessures

Les causes suivantes peuvent influencer le sens de la chute de l'arbre abattu :

• Le sens du vent et sa vitesse.
- L'inclinaison de l'arbre. Le sens de l'inclinaison de l'arbre n'est pas toujours déterminable du fait d'un sol irrégulier ou en pente. Déterminez l'inclinaison à l'aide d'un niveau ou d'un fil à plomb.
- Le sens de pousse des branches (et donc le poids) d'un seul côté.
- Les arbres environnants et les obstacles.

Faites attention aux arbres endommagés et vermoulus. Lorsqu'un arbre est vermoulu, il peut se rompre subitement et vous tomber dessus. Assurez qu'il y a assez de place pour l'arbre abattu par terre. Maintenez une distance de 2.5 fois la longueur de l'arbre jusqu'à la personne ou les objets les plus proches. Le bruit du moteur peut étouffer les cris d'alerte.

Enlevez les détritus, les pierres, les morceaux d'écorces détachés, les clous, les cavaliers et fils de fer de l'emplacement où la coupe sera effectuée.

⚠️ Veillez à vous ménager des chemins de repli (Fig.A)

Position 1 : repli

Position 2 : sens de la chute de l'arbre

N'abattez de gros arbres que si vous avez la formation nécessaire. Pour abattre de gros arbres (à partir de 15 cm de diamètre)

Pour abattre un gros arbre, il faut procéder en pratiquant une entaille d'abattage. Il faut donc scier une pièce triangulaire dans le tronc du côté où l'arbre doit tomber. Lors de la coupe horizontale opérée de l'autre côté, l'arbre tombe du côté de l'entaille.

⚠ REMARQUE

Lorsque l'arbre a de grosses racines externes, il convient de les couper avant de procéder à l'entaille. Si vous utilisez la tronçonneuse pour les scier, la chaîne ne devrait pas toucher le sol au risque de se désaffûter.

Entaille et abattage de l'arbre (Fig.B-C)

• Sciez tout d'abord le haut (Pos.1)de l'entaille (Pos.2). Sciez jusqu'à 1/3 du diamètre du tronc. Sciez ensuite le bas de l'entaille (Pos.3) et enlevez la pièce triangulaire obtenue.
• Vous pouvez ensuite procéder à l'exécution du trait d'abattage du côté opposé à l'entaille (Pos.4). Sciez à environ 5 cm au-dessus de la moitié de la hauteur de l'entaille, de cette façon il reste suffisamment de bois entre le trait d'abattage (Pos.4) et l'entaille (Pos.2) de façon à former une charnière. C'est cette charnière qui guidera l'arbre lors de sa chute.

⚠ REMARQUE

Avant de terminer le trait d'abattage, écartez au besoin le trait au moyen de coins pour contrôler le sens de chute. N'utilisez que des coins en bois ou en plastique, les coins en acier ou en fer peuvent provoquer un rebond et endommager la tronçonneuse.

- Soyez attentif aux signes de début de chute de l'arbre : craquements, ouverture du trait d'abattage ou mouvement des branches supérieures.

- Lorsque l'arbre commence à tomber, arrêtez la tronçonneuse, posez –la et éloignez-vous en utilisant votre chemin de repli.

- Ne sciez pas d'arbres partiellement abattus avec votre tronçonneuse afin d'éviter de vous blesser. Faites particulièrement attention aux arbres partiellement abattus qui ne sont pas en appui. Lorsqu'un arbre ne tombe pas complètement arrêtez d'utiliser la tronçonneuse, et utilisez un tire-fort, un treuil ou un dispositif de traction.

Sciage d'un arbre abattu (Débit du tronc)

Le débit du tronc consiste à le tronçonner le tronc de l'arbre abattu en bûches de la longueur souhaitée.

⚠ MISE EN GARDE

Ne montez pas sur le tronc que vous êtes en train de scier. Le tronc pourrait rouler et vous faire perdre votre équilibre et le contrôle de la machine. Ne tronçonnez jamais sur un sol en pente.

Remarques importantes

• Ne tronçonnez toujours qu'un tronc ou une branche à la fois.
• Faites attention lors du sciage de bois fendu, vous pourriez être atteint par des escarbilles pointues.
• Tronçonnez les petites branches et bûches sur un chevalet. Lors du tronçonnage du tronc personne ne doit le maintenir. Ne maintenez pas non plus le tronc avec votre jambe ou votre pied.
• N'utilisez pas la tronçonneuse aux endroits des troncs ou des racines ou d'autres branches sont emmélées. Placez le tronc sur une surface libre et commencez par scier les éléments ébranchés.

Différentes méthodes de tronçonnage d'un tronc (Fig.D)

⚠ MISE EN GARDE

Si la tronçonneuse se coince dans un tronc, ne la retirez pas en forçant. Vous pourriez perdre le contrôle de la machine et vous blesser gravement et/ou endommager la tronçonneuse. Arrêtez la tronçonneuse et enfoncez un coin en plastique ou en bois dans la fente jusqu'à ce que la tronçonneuse se laisse enlever facilement. Remettez la tronçonneuse en marche et terminez la coupe en faisant attention. Ne démarrez jamais la tronçonneuse lorsqu'elle est coincée dans le tronc.

Coupe par le dessus (Fig.E,Pos.1)

Posez la tronçonneuse sur le dessus du tronc en exerçant une légère pression vers le bas

Coupe par le dessous (Fig.E, Pos.2)

Placez le dessus de la tronçonneuse sous le tronc et maintenez la tronçonneuse contre le tronc. Exercez une légère pression de bas en haut en tenant fermement la tronçonneuse afin de bien la contrôler. L'arrière de la tronçonneuse se déplace vers vous.

⚠ MISE EN GARDE

Ne tournez jamais la tronçonneuse dans l'autre sens pour faire une coupe par le dessous. Dans cette position, vous n'auriez aucun contrôle de la machine. Pratiquez toujours la première coupe du côté comprimé du tronc c'est-à-dire, là où la force exercée par le poids du tronc se concentre.

Coupe du tronc sans appui (Fig.F)

• Coupez le tronc par le dessus jusqu'à 1/3 (Pos.1) de son diamètre.
• Faites tourner le tronc et faites une deuxième coupe par le dessus(Pos.2).
• Lors de la coupe dans une zone de compression, veillez à ce que la tronçonneuse ne se coince pas. Voir la figure présentant la coupe au point de compression.

Coupe du tronc en appui sur un tronc ou un support (Fig.G-H)

• Pensez à faire la première coupe du côté du tronc supportant le poids de la partie à faire tomber (Pos.1).
• Coupez tout d'abord à 1/3 du diamètre du tronc.
• Faites une deuxième coupe (Pos.2).

Ebrancher et élaguer

MISE EN GARDE

Faites toujours particulièrement attention et protégez-vous des rebonds. Lors de l'ébranchage ou de l'élagage, la chaîne en mouvement au bout du guide-chaîne ne doit jamais entrer en contact avec d'autres branches ou objets, sinon vous risquez de vous blesser gravement.

⚠ MISE EN GARDE

Ne montez jamais dans l'arbre pour l'élaguer ou l'ébrancher. Ne montez pas sur une échelle, sur un échafaudage, sur des troncs etc., vous pourriez perdre l'équilibre et le contrôle de la machine.

Informations importantes

• Travaillez lentement et tenez fermement la tronçonneuse à deux mains. Veillez à adopter une position sûre et à être d'aplomb.
• Faites attention aux morceaux de bois revenant vers vous. Soyez extrêmement prudent lors de la coupe de branches de petit diamètre. Les branches souples peuvent se prendre dans la chaîne et être propulsées vers vous ou vous faire perdre l'équilibre.
• Faites attention aux morceaux de bois revenant vers vous. Ceci est particulièrement important en présence de branches courbes ou alourdies. Evitez d'entrer en contact avec la branche ou de la toucher avec la tronçonneuse lorsque le bois se relâche.
• Veillez à conserver votre poste de travail propre et net. Eliminez les branches pour ne pas trébucher.

Ebranchage

• Ebranchez l'arbre seulement après l'avoir abattu, vous pourrez alors faire ce travail en toute sécurité et de façon correcte.
• Laissez les plus grosses branches au pied de l'arbre abattu afin de les utiliser comme support pour la suite du travail.
• Commencez par le pied de l'arbre en remontant vers la cime. Couper les morceaux de tronc de faible dia-

mètre d'un trait.

• Veillez à toujours conserver l'arbre entre vous et la tronçonneuse.
• Eliminez les branches maîtresses en appui selon la méthode : Coupe du tronc sans appui (Fig.F)
• Eliminez les parties pendantes en les tronçonnant toujours par le dessus. Si vous les coupez par le dessous, elles risquent de se replier sur la tronçonneuse et de la bloquer

Elagage (Fig.K)

⚠ MISE EN GARDE

Ne pratiquez l'élagage qu'à hauteur de l'épaule et en dessous. Ne coupez jamais de branches au-dessus de cette hauteur et confiez ces travaux à un spécialiste.

• Coupez en premier la branche par le dessous (Pos.1) à 1/3.
• Coupez ensuite la branche complètement par le dessus (Pos.2). La troisième coupe (Pos.3) est une coupe par le dessus à une distance de 2,5 à 5 cm du tronc.

5.8 Risques résiduels

DANGER

RISQUE DE BLESSURES !

Le contact avec la chaîne peut provoquer des coupures mortelles.

Ne jamais saisir la chaîne en mouvement avec les mains

RISQUE DE REBOND!

Le rebond peut provoquer des coupures mortelles

RISQUE DE BRULURES !

La chaîne et le guide-chaîne s'échauffent pendant le travail

Comportement à adopter en cas d'accident

Procédez aux gestes d'urgence qui s'imposent et appelez les secours médicaux qualifiés au plus vite. Mettez le blessé à l'abri d'autres blessures et calmez-le.I I est recommandé d'avoir toujours avec soi ou sur le lieu de travail, une trousse de première urgence (selon DIN 13164) au cas où un accident se produirait, le matériel prélevé dans la trousse doit être immédiatement remplacé afin que la trousse soit toujours complète. Lorsque vous demandez du secours, donnez le sindications suivantes :

1. Lieu de l'accident
2. Type d'accident
3. Nombre de blessés
4. Type de blessure

Conservez bien ces consignes de sécurité.

6. Caractéristiques techniques

Longueur x largeur x hauteur de la machine	425 x 250 x 280 mm
Poids sans la lame et la chaîne	5,0 kg
Poids avec la lame et la chaîne	5,6 kg
Longueur de coupe	360 mm
Longueur de la lame	400 mm
Lubrification automatique de la chaîne	Oui
Huile pour chaîne	Huile spéciale pour chaîne
Capacité du réservoir d'huile pour chaîne	0,16 l
Pas de la chaîne	3/8"
Épaisseur de la chaîne	1,27 mm
Type de chaîne	Oregon 91P056X
Frein de chaîne Oui
Type de lame	Oregon 160DEA041
Vitesse maximale de la chaîne	24 m/s
Moteur	deux temps, refroidi par air
Cylindrée du moteur	40 cm3
Puissance maximale moteur	1,5 kW
Régime de ralenti	3000±400 min-1
Régime maximal avec le dispositif de coupe	12500 min-1
Capacité du réservoir de carburant	0,22 l
Carburant	Mélange 40:1

Limitez le niveau sonore et les vibrations à un minimum!

• Utilisez exclusivement des appareils en excellent état.
• Entretenez et nettoyez l'appareil régulièrement.
• Adaptez votre façon de travailler à l'appareil.
• Ne surchargez pas l'appareil.
• Faites contrôler l'appareil le cas échéant.
• Mettez l'appareil hors circuit lorsque vous ne l'utilisez pas.
• Portez des gants.

Niveau de pression acoustique L_pA	102 dB(A)
Incertitude K_pA	3 dB
Niveau de puissance acoustique L_WA	115 dB(A)
Vibration, poignée avant	5,01 m/s2
Vibration, poignée arrière	4,43 m/s2
Incertitude	1,5 m/s2

7. Avant la mise en service

⚠️ ATTENTION!: Ne démarrez le moteur que si la tronçonneuse est entièrement assemblée.

⚠️ ATTENTION!: Portez toujours des gants de protection lorsque vous utilisez la tronçonneuse.

Monter la lame et la chaîne de sciage (Fig.3-6)

Ouvrez l'emballage et montez la lame et la chaîne de sciage comme suit :

1. Appuyez sur la protection pour les mains avant vers l'arrière de manière à ce que le frein de chaîne soit inactivé (Fig.14/Pos.3a).
2. Desserrez la mollette de fixation du guide-chaîne (20) et enlevez le capot (17) ainsi que l'entretoise (A)
3. Montez la lame sur les deux tiges filetées (Fig.4).
4. Faites glisser la chaîne de sciage sur le pignon puis sur la lame. Faites attention au sens de montage de la chaîne (Fig.4-5).
5. Insérez la vis de tension de la chaîne dans le trou inférieur de la lame de la chaîne (Fig.4).
6. Remettez le capot (17) en place et serrez légèrement la mollette de fixation du guide-chaîne (20).

Sens de montage de la chaîne de sciage (Fig.5)

Tendre la chaîne de sciage (Fig.6-8)

1. Maintenez fermement la partie avant de la lame avec la main.
2. Réglez la tension de la chaîne à l'aide de la mollette de tension de chaîne (21) de façon à ce que la chaîne soit complètement au contact du guide-chaîne mais sans que la tension soit excessive.
3. Resserrez la mollette de fixation du guide-chaîne à fond.
4. Vérifiez avec la main si la chaîne de sciage glisse sans à-coups sur le rail et si elle est tendue correctement.
5. Si nécessaire, réglez à nouveau la tension de la chaîne.

Réduire la tension de la chaîne

Pour desserrer la diapositive de tension de chaîne la chaîne tension de protection (22) vers le haut et réduire la tension de la chaîne avec la chaîne, tendeur de roue (21).

⚠ REMARQUE

Si une chaîne de sciage est trop lâche ou trop ten- due, la roue motrice, la lame et le palier de vilebrequin s'usent plus rapidement.

⚠ REMARQUE

Une nouvelle chaîne de sciage se détend. Par conséquent, elle doit être réglée à nouveau après 5 découpes. Cela est normal en cas de nouvelle chaîne et l'intervalle des réglages à effectuer augmente ensuite.

Carburant et huile de chaîne

⚠️ ATTENTION!: Le carburant et l'huile de chaîne sont très inflammables. Ne fumez pas et/ou n'exposez pas l'appareil à des flammes nues lorsque vous l'utilisez.

Carburant

Pour des résultats optimaux, utilisez une essence normale, sans plomb mélangée avec une huile 2 temps spéciale.

Mélange de carburant

Mélangez le carburant avec l'huile 2 temps dans un récipient approprié. Agitez le récipient pour les mélanger soigneusement.

⚠️ ATTENTION!: N'utilisez jamais d'essence pure pour cette tronçonneuse. Le moteur serait irréversiblement endommagé et vous perdrez la garantie pour ce produit. N'utilisez pas de mélange de carburant qui a été stocké pendant plus de 90 jours.

ATTENTION!: Vous devez utiliser une huile 2 temps pour moteur 2 temps refroidi par air en proportion 40:1. N'utilisez pas de produit d'huile 2 temps avec un rapport de mélange de 100:1. Une quantité insuffisante d'huile endommage irréversiblement le moteur et vous perdrez dans ce cas la garantie pour le moteur.

Carburants recommandés.

Certaines essences courantes sont mélangées avec des composés d'alcool ou d'éther pour répondre aux normes de gaz d'échappement propres. Le moteur fonctionne de manière satisfaisante avec tous les types d'essence pour les véhicules autopropulsés, même avec de l'essence enrichie en oxygène. Utilisez de préférence de l'essence ordinaire sans plomb.

Huilage/lubrification de la chaîne et du rail de guidage

À chaque fois que vous remplissez le réservoir de carburant, vous devez également remplir le réservoir d'huile pour la chaîne. Pour ce faire, nous vous recommandons d'utiliser de l'huile de chaîne du commerce.

1. Retirez le bouchon du réservoir à huile (14) et le bouchon du réservoir de carburant (12).
2. Remplissez le réservoir d'huile de chaîne (Fig.9/Pos.D1) à 80 % avec de l'huile de chaîne.
3. Remplissez le réservoir de carburant (Fig.9/Pos. D2) avec le mélange d'essence et d'huile.

Frein de la chaîne (Fig.14)

REMARQUE

Avant chaque mise en service, vérifiez le bon fonctionnement du frein de la chaîne.

• Tenez la tronçonneuse au niveau de la poignée avant (4).
• Poussez le protège-main avant (3) vers l'avant, en position 3b. Lorsque vous mettez les gaz, la chaîne ne doit pas bouger.
• Tirez le protège-main avant (3) vers l'arrière, en position 3a. Lorsque vous mettez les gaz, la chaîne doit maintenant bouger.

Contrôle de l'alimentation en huile.

Pour vérifier la lubrification de la chaîne, maintenez la tronçonneuse avec la chaîne sur une feuille de papier et faites-la fonctionner à plein régime pendant quelques secondes Vous pouvez vérifier la quantité d'huile réglée sur le papier.

REMARQUE

Assurez-vous toujours qu'il y ait suffisamment d'huile dans le réservoir pour lubrifier la chaîne.

Graissage de chaîne automatique - pas de réglages possibles!

8. Mise en service

Démarrer l'appareil (Fig.10-13)

⚠️ ATTENTION!: Avant de démarrer le moteur, assurez-vous que la chaîne de sciage ne touche rien et que le frein de chaîne soit activé avant chaque démarrage.

1. Mettez l'interrupteur marche/arrêt (11) en position « | ».
2. Appuyez plusieurs fois sur le bouton de la pompe à essence (16) jusqu'à ce qu'elle soit remplie de carburant.
3. Tirez sur le bouton du STARTER (7).

⚠ REMARQUE

En cas de redémarrage après l'arrêt du moteur, ne ti-rez pas sur le bouton du STARTER (7).

1. Appuyez sur la poignée avant vers l'avant de manière (3) pour activer le frein de chaîne.
2. Posez la tronçonneuse sur une surface stable et horizontale. Tenez la tronçonneuse fermement avec le pied comme illustré. Tirez sur le démarreur/starter (13) rapidement 2 fois. Faites attention à la chaîne en mouvement !

3. Dès que le moteur a démarré, appuyez sur la sécurité de la gâchette (8) d'accélérateur et la gâchette d'accélérateur (10) pour que le bouton du STARTER (7) s'enclenche à nouveau.

4. Tirez la poignée avant vers l'arrière de manière (3) à libérer le frein de chaîne.

5. Laissez le moteur chauffer en appuyant légèrement sur la gâchette d'accélérateur (10) et en faisant tourner brièvement la chaîne de sciage.

Arrêter le moteur (Fig.10)

1. Lâchez la gâchette d'accélérateur et attendez que le moteur soit en régime de ralenti.
2. Mettez l'interrupteur marche/arrêt en position « Stop (0) » pour arrêter le moteur. (Fig.10/Pos.11b)

⚠ REMARQUE

Pour arrêter le moteur en cas de situation d'urgence, activez le frein de la chaîne et mettez l'interrupteur marche/arrêt en position « Stop (0) ».

9. Nettoyage, maintenance

ATTENTION

Retirez la cosse de bougie d'allumage pour chaque travail de réglage et de maintenance.

Nettoyage

• Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprimé à basse pression.
• Nous recommandons de nettoyer l'appareil directement après chaque utilisation.
• Nettoyez l'appareil régulièrement à l'aide d'un chiffon humide et un peu de savon. N'utilisez aucun produit de nettoyage ni détergeant ; ils pourraient endommager les pièces en matières plastiques de l'appareil. Veillez à ce qu'aucune eau n'entre à l'intérieur de l'appareil.

Filtre à air (Fig.16-18)

• Nettoyez le filtre à air (H) après chaque utilisation.
• Dévissez l'écrou de fixation du filtre à air (Fig.18/Pos.K) et retirez le couvercle. (voir Fig.16)
• Retirez le filtre à air (H).
• Nettoyez le filtre à air. Lavez le filtre dans de l'eau savonneuse, propre et chaude. Laissez le filtre à air sécher complètement à l'air.
• Replacez le filtre à air. Remettez le couvercle du moteur/filtre à air en place. Veillez à bien replacer le couvercle. Vissez la vis de fixation du couvercle. (voir Fig.16)

⚠ REMARQUE

Il est conseillé de disposer d'un filtre de rechange à l'avance

Ouverture de l'alimentation en huile (Fig.20)

• Vérifiez l'ouverture de l'alimentation en huile (K) après chaque utilisation.
  • Démontez la lame.

- Vérifiez que l'ouverture de l'alimentation (K) ne soit pas obstruée.

Lame (Fig.23-24)

• Nettoyez la lame après chaque utilisation.
  • Démontez la lame de la machine.
• Enlevez la sciure de la lame et dans le canal de l'huile (Fig.23/Pos.1).
• Lubrifiez les dents (Fig.23/Pos.2/3) à travers le trou de lubrification avec la seringue à huile.

Ailettes du cylindre (Fig.17)

• Nettoyez les ailettes du cylindre (M) après chaque utilisation. Pour ce faire, utilisez de l'air comprimé à basse pression ou un pinceau.
• La poussière et la saleté accumulée entre les ailettes du cylindre peuvent causer la surchauffe de la machine.

Autres points d'entretien avant chaque utilisation.

• Vérifiez qu'il n'y ait aucune fuite au niveau des réservoirs d'huile ou de carburant de l'appareil.
• Vérifiez que les pièces et les vis sont bien fixées/ vissées sur l'appareil. En particulier pour la chaîne de sciage, la lame et la poignée.
• En cas de défauts sur la machine, vous devez les corriger immédiatement.

Filtre à carburant (Fig.21)

⚠️ ATTENTIONI: N'utilisez jamais la tronçonneuse sans le filtre à carburant (L). Vous devez nettoyer le filtre à carburant toutes les 100 heures de fonctionnement ou le remplacer s'il est endommagé. Videz complètement le réservoir de carburant avant de changer le filtre.

• Retirez le bouchon du réservoir de carburant (12).
  • Courbez/pliez un fil souple.
• Insérez-le dans l'ouverture du réservoir de carburant et accrochez le tuyau de carburant. Tirez le tuyau de carburant avec précaution vers l'ouverture, jusqu'à ce que vous puissiez le saisir avec les doigts.

⚠ REMARQUE

Ne retirez pas complètement le tuyau hors du réservoir.

• Soulevez le filtre à carburant (L) hors du réservoir.
• Retirez le filtre en effectuant un mouvement de rotation et nettoyez-le. Si le filtre est endommagé, éliminez-le.
• Insérez un nouveau filtre ou le filtre que vous venez de nettoyer. Branchez l'extrémité du filtre dans l'ouverture du réservoir. Assurez-vous que le filtre soit dans logé dans le couvercle du réservoir inférieur. Placez le filtre à sa place à l'aide d'un tourne-vis long.
• Remplissez le réservoir avec un mélange de carburant neuf. Remettez le couvercle du réservoir en place.

Bougie d'allumage (Fig.17-19,22)

⚠️ ATTENTION!: Pour que le moteur de la tronçonneuse reste performant, la bougie d'allumage (G) doit être propre et avoir le bon écartement des électrodes (0,6 mm). La bougie d'allumage doit être nettoyée toutes les 20 heures de fonctionnement ou être remplacée.

• Mettez l'interrupteur marche/arrêt (11) en position « Stop (0) ».
• Retirez le couvercle du filtre à air (5), en desserrant l'écrou de fixation du filtre à air (6). Le couvercle peut alors être enlevé.
• Débranchez le fil d'allumage en tirant et en tournant simultanément la bougie d'allumage (G).
• Retirez la bougie d'allumage avec une clé à bougie. N'UTILISEZ AUCUN AUTRE OUTIL.
• Nettoyez la bougie avec une brosse en fil de cuivre ou insérez une nouvelle bougie d'allumage. (Fig.22)

Régulation du carburateur

Le carburateur a été préréglé à l'usine sur une puissance optimale. Si des réglages ultérieurs sont nécessaires, apportez la scie à un service après vente homologué.

⚠️ ATTENTION!: Vous ne pouvez pas faire des réglages sur le carburateur lui-même!

Lame

- Retournez la lame toutes les 8 heures de travail pour assurer une usure uniforme.

Chaîne de sciage

Tension de la chaîne

Vérifiez régulièrement la tension de la chaîne et réglez-la si nécessaire de sorte que la chaîne repose bien sur le rail sans être trop tendue de sorte que l'on puisse encore la déplacer manuellement. (Fig.8)

Rodage de votre nouvelle tronconneuse

Une nouvelle chaîne et un nouveau guide-chaîne doivent être réajustés après aussi peu que cinq coupes. Ceci est normal pendant cette période de rodage; les intervalles entre les réglages s'espace-ront rapidement.

Lubrification de la chaîne

S'assurer toujours que le système de graissage automatique fonctionne correctement. Garder le réservoir d'huile rempli d'huile pour chaîne, guidechaîne et roulette.

Une lubrification adéquate du guide-chaîne et chaîne pendant toute coupe est essentielle pour minimiser la friction.

Ne jamais laisser la chaîne et le guide-chaîne sans aucune huile. Le fonctionnement de la tronçonneuse à sec ou avec peu d huile décroîtrait sa performance et sa longétivité, rendrait la chaîne émoussée et userait rapidement le guide-chaîne à cause du surchauffage. Une décoloration du guide-chaîne et de la fumée sont des signes de manque d huile.

Aiguiser la chaîne

⚠️ ATTENTION!: Pour un fonctionnement sans à-coups et en toute sécurité, il est important que la chaîne de sciage soit toujours aiguisée. La chaîne de sciage doit être aiguisée si :

• les copeaux de bois ont l'aspect de la sciure.
• vous devez augmenter la puissance pour scier.

• le trait de sciage n'est pas droit.

• les vibrations augmentent.

• la consommation de carburant augmente.

⚠ REMARQUE

Nous vous recommandons de faire aiguiser la chaîne de sciage par un professionnel.

Instructions pour aiguiser une chaîne de sciage :
Type de tronçonneuse	Diamètre de lime Angle supérieur Angle inférieur			Angle d'inclinaison supérieur (55°)	Profondeur standard
		Angle de rotation de serrage	Angle d'inclinaison de serrage	Angle latéral
91P env. 4,0 mm 30° 0° 80° 0,64 mm
Butée de profondeur Lime

Remarque importante en cas de réparation:

Lors du renvoi de l'appareil pour réparation, veuillez noter que celles-ci doivent être envoyées au poste de service exemptes d'huile et d'essence pour des raisons de sécurité.

10. Stockage

ATTENTION

Ne rangez jamais votre scie à chaîne pour plus de 30 jours sans avoir auparavant réalisé les étapes suivantes.

Entreposage d'une tronconneuse

Entreposer une tronçonneuse pour plus de 30 jours exige un certain entretien. Si ces conseils ne sont pas suivis, le restant d'essence se trouvant dans le carb rateur s'évaporera, laissant un résidu similaire à du chewing gum. Ceci pourrait causer des difficultés de démarrage entrainant des réparations onéreuses.

• Enlever doucement le bouchon du réservoir à essence afin de laisser sortir toute pression. Vidanger avec soin le réservoir de carburant.
• Faire démarrer le moteur et le laisser tourner jusqu'à ce qu'il s'arrête afin de purger le carburateur de carburant.
• Laisser refroidir le moteur (environ 5mn).
  • Enlevez la bougie d'allumage.

- Verser 1 cuillerée à thé d'huile 2 temps propre dans la chambre de combustion. Tirer lentement le cordon du lanceur plusieurs fois de manière à lubrifier les composants internes. Remonter la bougie.

⚠ REMARQUE

Mettre l'outil dans un abri sec et loin de toutes sources de combustion telles chaudière, chauffe-eau à gaz, sèche-linge à gaz, etc.

Remise en service de la scie

- Retire la bougie.

• Tirer vigoureusement sur le cordon du lanceur de manière à éliminer l'excès d'huile dans la chambre de combustion.
• Nettoyez la bougie d'allumage et veillez à ce que la distance entre les électrodes sur la bougie d'allumage soit correcte ; ou mettez une nouvelle bougie d'allumage dont la distance entre les électrodes est correcte.
• Préparer le coupe-herbe pour son utilisation.
• Remplir le réservoir à carburant d'un mélange huile/essence approprié. Voir la section Carburant et Lubrification.

11. Mise au rebut et recyclage

L'appareil se trouve dans Mélange un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L'appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Eliminez les composants défectueux dans les systèmes d'élimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de l'administration de votre commune !

12. Dépannage

Plan de recherche des erreurs
Probleme Cause probable Korrektur
l'outil ne démarre pas ou démarre et cale.	Procédure de démarrage incorrecte. Voir	les instructions du manuel d'utilisation.
	Pauvais reglagle du carbureteur.	Faire régler le carburateur par un service agréé.
	Bougie noyée	Nettoyer la bougie, réglar l'écartement des électrodes ou remplacer la bougie.
	Filtre à carburant colmaté. Remplacer le filtre à carburant	Faire régler le carburateur par un service agréé.
Le moteur démarre mais manque de puissance.	Position du starter incorrecte.	Placer le starter su la position RUN (MARCHE).
	Filtre à air encrassé. Retirer le filtre, le nettoyer et el replacer.	Faire régler le carburateur par un service agréé.
	Mauvais réglage du carburateur.	Faire régler le carburateur par un service agréé.
Le moteur a des ratés. Mauvais réglage du carburateur.		Faire régler le carburateur par un service agréé.
Manque de puissance sous la charge	Mauvais écartement des électrodes de la bougie.	Nettoyer la bougie, réglar l'écartement des électrodes ou remplacer la bougie.
Ne tourne pas régulièrement. Mauvais réglage du carburateur.		Faire régler le carburateur par un service agréé.
Fumée excessive.	Mélange huile / essence incorrect.	Utiliser un mélange adéquat (40:1).
Pas de puissance en cas d'effort	Chaîne émoussée Chaîne lâche	Aguisez la chaîne ou insérez une nouvelle chaîne Tendez a chaîne
Le moteur cale	Réservoir à essence vide Filtre à carburant mal positionné dans le réservoir	Remplissez le réservoir à essence Remplissez complètement le réservoir à essence ou positionnez le filtre à carburant dans le réservoir à essence
Lubrification de chaîne insuffisante (lame et chaîne devient brûlantes)	Réservoir d'huile de chaîne épuisé Remplissez le réservoir d'huile de chaîne
	Sorties d'huile posées	Nettoyez le trou d'huilage dans la lame. Nettoyez la rainure de la lame

13. Admis chan vit et la combinaison de barre de chaîne

Type de chaîne	Oregon 91P056X
Type de lame	Oregon 160SDEA041

Les défauts visibles doivent être signalés au plus tard 8 jours après la réception de la marchandise, sans quoi l'acheteur perd tout droit au dédommagement.

d'usinage durant cette période. Toutes les pièces que nous ne fabriquons pas nous-mêmes ne sont garanties que si nous avons la possibilité d'un recours en garantie auprès des fournisseurs respectifs. Les frais de main d'œuvre occasionnés par le remplacement des pièces sont à la charge de l'acquéreur. Tous droits à rédhibition et toutes prétentions à une remise ainsi que tous autres droits à dommages et intérêts sont exclus

Nous garantissons nos machines, dans la mesure où elles sont utilisées de façon conforme, pendant la durée légale de garantie à compter de la réception, sachant que nous remplaçons gratuitement toute pièce de la machine devenue inutilisable du fait d'un défaut de matière ou

Garanzia IT
