MODE D'EMPLOI RPLM 61 Powertec

Légende des symboles figurant sur l'appareil

	Avant l'utilisation tenez compte de tous les marquages de sécurité.
	Pour réduire le risque de blessure, lisez le mode d'emploi.
	Risque de blessures ! Ne pas rouler ou tondre sur des terrains présentant une pente de plus de 10^ (17 %). Ne pas conduire ou tondre en direction longitudinale.Risque de basculement !
	Ne jamais utiliser l'appareil sans panier.
	Risque de blessure par les éléments projetés. Veillez à respecter une distance de sécurité.
	Veillez à ce que les personnes non concernées soient à bonne distance de la machine. Assurez-vous que les tiers se trouvent à une distance suffisante.
	Retirez le câble d'allumage avant les travaux de maintenance, et lisez les instructions d'utilisation
	Ne pas mettre les mains et les pieds au contact de la lame lorsque le moteur tourne.
	Ne pas mettre les mains et les pieds au contact de la lame lorsque le moteur tourne.
	Important. Le gaz d'échappement est toxique, ne pas faire fonctionner dans des zones non ventilées
	Attention surface chaude - Risque de brûlure
	Portez une protection de l'ouïe et des lunettes de protection.
	Porter des chaussures de sécurité, des gants de sécurité, des vêtements proches du corps
	ATTENTION! Les vapeurs d'essence peuvent littéralement exploser en s'enflammant. - Risque de brûlure
	Capacité du réservoir d'essence
	Puissance

196 cm³

min

3000 min ^-1

150 l

Cylindrée

Régime

Volume du panier

35-75 mm

Réglage de la hauteur de coupe min. max.

4,6 km/h

Vitesse max.

max. 10^

Déclivité max.

700 mm

Largeur max.

115 kg

Poids

MAX

Huile moteur

Ne pas faire l'appoint en cas de moteur chaud ou en marche

61 cm

Longueur du couteau. Largeur de coupe max.

Niveau de puissance acoustique garanti

Mise en garde contre la tension électrique dangereuse

Ce produit est conforme aux directives européennes en vigueur.

Avant d'e ectuer quelque travail que ce soit sur l'appareil, retirer la clé de contact et respecter les instructions gurant dans ce manuel d'utilisation

Prise de chargement 12V Tension continue

	STOP : Arrêtez le moteurON : Fonctionnement (démarrage manuel)START : Démarrage (démarrage électrique)
	Frein d'arrêt
	Starter/Variateur de vitesse
	Changement de vitesse marche avant
	Neutre
	Marche arrière
	Réglage de la hauteur de coupe à 5 niveaux
	Activation/désactivation de la faucheuse
	Fusible de l'appareil
	Classe de protection II
	Des appareils usés ne doivent pas être jetés avec les ordures ménagères

Table des matières: Page:

1. Introduction 56
2. Description de l'appareil 56
3. Ensemble de livraison 56
4. Utilisation conforme 57
5. Notes importantes 58
6. Caractéristiques techniques 62

7. Avant la mise en service 62

8. Utilisation 64

9. Maintenance et nettoyage 67

10. Stockage 70

11. Mise au rebut et recyclage 71

12. Dépannage 71

13. Déclaration de conformité 147

14. Certificat de garantie 148

1. Introduction

Fabricant:

scheppach

Nous espérons que votre nouvelle machine vous apportera de la satisfaction et de bons résultats.

Remarque:

Selon la loi en vigueur sur la responsabilité du fait des produits, le fabricant n'est pas tenu pour responsable de tous les dommages subis par cet appareil et pour tous les dommages résultant de son utilisation, dans les cas suivants:

• Mauvaise manipulation,
  • Non-respect des instructions d'utilisation,
• Travaux de réparation effectués par des tiers, par des spécialistes non agréés,
• Remplacement et montage de pièces de rechange qui ne sont pas d'origine.
  • Utilisation non conforme,,

Nous vous recommandons:

1 De lire intégralement le manuel d'utilisation, avant d'effectuer le montage et la mise en service.
2 Le présent manuel d'utilisation vous facilitera la prise en main et la connaissance de la machine, tout en vous permettant d'en utiliser pleinement le potentiel dans le cadre d'une utilisation conforme.
3 Les instructions importantes qu'il contient vous apprendront comment travailler avec la machine de manière sûre, rationnelle et économique ; comment éviter les dangers, réduire les coûts de réparation et réduire les périodes d'indisponibilité ; comment enfin augmenter la fiabilité et la durée de vie de la machine.
4 En plus des consignes de sécurité contenues dans ce manuel d'utilisation, vous devez respecter scrupuleusement les réglementations et les lois applicables lors de l'utilisation de la machine dans votre pays.
5 Conservez le manuel d'utilisation dans une po-chette plastique pour le protéger des salissures et de l'humidité, auprès de la machine. Avant de commencer à travailler avec la machine, chaque utilisateur doit lire le manuel d'utilisation puis le suivre attentivement. Seules les personnes formées à l'utilisation de la machine et conscientes des risques associés sont autorisées à travailler avec la machine. L'âge minimum requis doit être respecté.
6 En plus des indications d'utilisation contenues dans cette notice et des réglementations particulières de votre pays, il convient d'appliquer les règles techniques connues et reconnues s'appliquant en général.

2. Description de l'apparei (Fig. 1-2)

1. Siège
2. Réglage de la hauteur de coupe
3. Volant
4. Raccordement d'eau
5. Activation/désactivation de la faucheuse
6. Frein d'arrêt
7. Prise de chargement pile
8. Pédale de frein - d'embrayage
9. Roues à l'avant
10. Contact d'allumage
11. Gâchette d'accélérateur
12. Changement de vitesse
13. Faucheuse (protection)
14. Roues à l'arrière
15. Panier
16. Courroie trapézoïdale
17. Câble de pile
18. Démarreur à câble
19. Couvercle de réservoir
20. Filtre à air
21. Couvercle du réservoir d'huile
22. Pot d'échappement
23. Bougie d'allumage
24. Canal d'éjection
25. Pile

3. Ensemble de livraison (Fig. 3-4)

• Ouvrez l'emballage et sortez l'appareil de l'emballage avec précaution.
• Retirez le matériel d'emballage tout comme les sécurités d'emballage et de transport (s'il y en a).
  • Vérifiez si la livraison est bien complète.
• Après le déballage, vérifiez que toutes les pièces sont exemptes d'éventuels dommages liés au transport. En cas de réclamations, le livreur doit en être informé immédiatement. Les réclamations ultérieures ne seront pas acceptées.
• Conservez l'emballage autant que possible jusqu'à la fin de la période de garantie.
• Familiarisez-vous avec l'appareil avant son utilisation en lisant le guide d'utilisation.
• N'utilisez que des pièces d'origine pour les accessoires ainsi que les pièces d'usure et de rechange. Vous trouverez les pièces de rechange chez votre revendeur.
• Lors de la commande, indiquez nos numéros d'article ainsi que le type et l'année de construction de l'appareil.

a. Appareil de base
b. Panier (15)
c. Siège (1)
d. Colonne de direction avec volant (3)
e. Levier de commutation de la faucheuse (5)
f. Chargeur
g. Injection 100ml pour l'aspiration d'huile avec tuyau

h. Trémie

i. Clé à bougie d'allumage
j. Clé plate 16/13
k. Clé plate 12/10
I. Clé plate 10/8
m. Câble de chargement pour chargeur de voiture
n. Fusible 10A
o. Clé de contact 2x
p. 4x vis hexagonales M8x16 avec rondelles pour fixation du siège
q. 1x Boulon ∅8 avec goupille à ressort pour protection contre le basculement
r. 1x vis à tête bombée M3x20 avec écrou pour levier de commutation de la faucheuse
s. 1x douille de serrage ∅6 x 35 pour colonne de direction
t. Notice d'utilisation
u. Capot de protection

⚠ Attention!

L'appareil et les matériaux d'emballage ne sont pas des jouets ! Les enfants ne doivent en aucun cas jouer avec les sacs en plastique, films d'emballage et pièces de petite taille! Il y a un risque d'ingestion et d'asphyxie!

4. Utilisation conforme

La machine est conforme à la directive machines CE en vigueur.

Attention – Risque d'accident !

Utiliser exclusivement le tracteur de pelouse pour tondre, tout autre usage est interdit.

Avant de commencer à utiliser la machine, toutes les protections et équipements de sécurité doivent être mis en place.

• Cette machine est conçue pour être utilisée par une seule personne.
• L'utilisateur est responsable de la sécurité des tiers dans la zone de travail.
• Tenez compte de tous les avertissements concernant les dangers et la sécurité apposés sur la machine.
• Veillez à ce que tous les avertissements concernant les dangers et la sécurité apposés sur la machine restent tous lisibles.
• N'utilisez la machine que lorsqu'elle est en parfait état de fonctionnement, en respectant toutes les instructions d'utilisation, en tenant compte de tous les avertissements concernant la sécurité et en étant conscient des dangers!
• Veillez particulièrement à remédier ou à faire remédier immédiatement à tous les défauts mettant la sécurité en danger!
• Les consignes de sécurité, ainsi que les prescriptions pour le travail et la maintenance, fournies par le fabricant doivent être respectées au même titre que les dimensions indiquées dans les caractéris-

tiques techniques.

• Les consignes de prévention des accidents et les autres réglementations généralement reconnues doivent être respectées.
• Seules les personnes compétentes ayant été initiées et informées sur les dangers possibles ont le droit d'utiliser, d'entretenir ou de réparer la machine. Toute modification de la machine effectuée sans autorisation entraîne une exclusion de la responsabilité du fabricant pour tous dangers éventuels en résultant.
• La machine ne doit être utilisée qu'avec des accessoires et des outils d'origine.
• Toute utilisation autre que celle spécifiée est considérée comme non conforme. Le fabricant ne peut être tenu pour responsable d'éventuels dommages résultant d'une telle utilisation, seul l'utilisateur en est responsable.
• Cette machine ne doit pas être utilisée à titre professionnel ou industriel.
• Si vous n'êtes pas certain que toutes les conditions sont réunies pour travailler en toute sécurité, n'utilisez pas la machine.
• La tondeuse à gazon à essence convient à un emploi privé dans les jardins domestiques et d'agrément. Une tondeuse est considérée comme tondeuse à gazon de loisir lorsqu'elle est utilisée pour l'entretien des surfaces plantées d'herbe ou de gazon des jardins domestiques et d'agrément et lorsque son utilisation annuelle ne dépasse pas 50 heures, à l'exclusion de l'entretien des lieux publics, des parcs, des terrains de sports ainsi que dans l'agriculture et les exploitations forestières.

Il est par exemple interdit d'utiliser l'appareil dans les conditions suivantes sous peine d'entraîner des blessures à l'utilisateur ou à des tiers:

• coupe de plantes grimpantes,
• broyage et hachage de branches et chutes de haies,
• nettoyage des allées (en guise d'aspirateur ou de souffleur),

- en guise de chasse-neige à l'aide du plateau de coupe,

- entretien de gazon sur les toits,

- nivellement de terrains bosselés (taupinières par exemple),

- transport de l'herbe coupée, excepté avec le bac de ramassage prévu à cet effet.

- L'appareil ne doit pas être utilisé sur la voie publique.

- Le transport de personnes (en particulier d'enfants) et d'animaux est interdit.

- Ne jamais monter sur le plateau de coupe, ni sur les roulettes anti-scalping.

- Pour des raisons de sécurité, il est interdit d'utiliser la tondeuse à gazon comme groupe d'entraînement pour d'autres outils et accessoires en tous genres

ATTENTION!

Pour votre sécurité, merci de lire entièrement cette notice et les informations concernant la sécurité avant d'utiliser la machine.

Lorsque vous prêtez la machine, joignez toujours la notice à la machine.

5. Notes importantes

Dans cette notice, nous avons marqué les passages relatifs à la sécurité avec le symbole: ⚠

ATTENTION!

Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité afin d'éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d'emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l'appareil doit être remis à d'autres personnes, veillez à leur remettre aussi ce mode d'emploi/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

Qui n'a pas le droit d'utiliser la machine:

Les enfants ou personnes dont les capacités physiques, sensorielles ou mentales sont limitées, ainsi que les personnes dont l'expérience et les connaissances sont insuffisantes ou les personnes qui ne se sont pas familiarisées avec les instructions ne doivent pas être autorisés à utiliser cet appareil.

Ne jamais laisser des enfants ou des jeunes de moins de 16 ans utiliser l'appareil. L'âge minimum de l'utilisateur peut varier en fonction de la législation locale.

Utiliser l'appareil l'esprit reposé et en bonne forme physique et mentale. En cas de problèmes de santé, il convient de demander à son médecin s'il est possible de travailler avec l'appareil. Il est interdit d'utiliser l'appareil après avoir absorbé des substances (drogues, alcool, médicaments, etc.) risquant de diminuer la réactivité.

⚠ Sécurité des personnes

Attention ! Les vibrations peuvent nuire à la santé !

Une mexposition excessive aux vibrations peut affecter la circulation ou le système nerveux, en particulier sur les personnes souffrant déjà de problèmes de circulation. Consulter un médecin en cas d'apparition de symptômes pouvant être déclenchés par des vibrations.

Ces symptômes apparaissent principalement dans les doigts, les mains ou les poignets, p. ex.:

• perte de sensibilité,
• douleurs,
• faiblesse musculaire,
• changements de couleur de la peau,
• picotements désagréables.

Pendant le fonctionnement, tenir le guidon des deux mains aux emplacements prévus, solidement, mais sans être crispé. Planifier les temps de travail de manière à éviter des sollicitations relativement élevées sur une période assez longue.

Avertissement! Pendant son fonctionnement, cet outil électrique génère un champ électromagnétique. Ce champ peut dans certaines circonstances nuire aux implants médicaux actifs ou passifs. Pour réduire les risques de blessures graves voire mortelles, nous recommandons aux personnes porteuses d'implants médicaux de consulter leur médecin, ainsi que le fabricant de leur implant avant d'utiliser l'outil électrique.

Vêtements et équipement appropriés

Porter systématiquement des chaussures solides avec semelle antidérapante pendant le travail. Ne jamais utiliser l'appareil pieds nus ou en sandales par exemple.

L'utilisateur ne doit mettre l'appareil en marche qu'en pantalon et avec des vêtements près du corps.

Ne jamais porter de vêtements amples qui risqueraient de se prendre dans des pièces mobiles (levier de commande), ni de bijou, de cravate ou d'écharpe.

Lors de travaux d'entretien et de nettoyage ainsi que pour le transport de l'appareil, porter toujours des gants robustes, s'attacher et protéger les cheveux s'ils sont longs (foulard, casquette, etc.).

Porter des lunettes de protection adéquates lors du réaffûtage de la lame de coupe.

Conditions de travail

N'utiliser en aucun cas l'appareil lorsque des personnes, en particulier des enfants, ou des animaux se trouvent à proximité. Veiller à ce que l'herbe ne soit jamais projetée en direction de tiers.

Ne jamais utiliser l'appareil par temps de pluie ou d'orage, en particulier en cas de risque de foudre.

Gaz d'échappement :

Danger de mort par asphyxie !

En cas de nausées, de maux de tête, de troubles de la vue (p. ex. en cas de rétrécissement du champ de vision), de troubles auditifs, de vertiges, de baisses de la concentration, interrompre immédiatement le travail. Ces symptômes peuvent être dus entre autres à une concentration trop élevée en gaz d'échappement.

L'appareil dégage des gaz toxiques dès que le moteur à combustion tourne. Ces gaz contiennent du monoxyde de carbone, un gaz nocif inodore et invisible, ainsi que d'autres produits toxiques. Ne jamais mettre le moteur à combustion en marche dans des pièces fermées ou mal aérées.

Les gaz d'échappement du moteur à combustion sont mis à l'air libre devant la roue arrière gauche. Lors de l'utilisation de l'appareil, veiller à toujours garder cette zone propre et à ne jamais la recouvrir pour que les gaz d'échappement ne s'accumulent pas.

⚠ Sécurité au poste de travail

Contrôler la totalité du terrain où l'appareil va être utilisé et enlever toutes les pierres, tous les bâtons, fils de fer, os et autres corps étrangers qui pourraient être projetés par l'appareil. Les obstacles (p. ex. souches d'arbres, racines) peuvent être facilement cachés lorsque l'herbe est haute.

Par conséquent, repérer tous les corps étrangers (obstacles) dissimulés dans la pelouse qui ne peuvent être enlevés, avant d'utiliser l'appareil.

Faire attention aux creux (trous) dans le terrain et aux autres dangers possibles et non visibles. Des obstacles peuvent facilement être masqués par des herbes hautes.

Utiliser l'appareil avec extrême prudence lors des travaux à proximité de pentes, de bordures de terrain, de fossés et de digues. Veiller tout particulièrement à respecter une distance suffisante avec ces zones dangereuses.

Prêter une attention particulière aux endroits présentant une mauvaise visibilité, aux buissons, arbres et autres obstacles derrière lesquels pourraient se trouver des personnes, notamment des enfants, ou bien des animaux.

Arrêter immédiatement le tracteur de pelouse et couper la lame de coupe dès qu'une personne entre sur le terrain à tondre.

Toujours regarder la zone devant le véhicule. Faire attention aux obstacles afin de pouvoir les éviter à temps.

Avant de passer la marche arrière, contrôler la zone derrière le tracteur de pelouse et débrayer l'équipement le cas échéant. Ne jamais tondre en marche arrière si cela n'est pas absolument indispensable. Faire particulièrement attention lors de la tonte en marche arrière et contrôler soigneusement la zone située derrière le tracteur de pelouse avant de commencer à tondre.

En cas de travaux au sein d'un groupe, chacun doit indiquer aux autres à l'avance ce qu'il a l'intention de faire. Respecter une distance de sécurité !

Avant tout changement de direction, réduire la vitesse de telle manière que l'utilisateur soit en mesure de rester maître de l'appareil à tout moment et que le tracteur de pelouse ne puisse pas basculer.

Faire attention aux autres usagers si l'appareil est utilisé à proximité de routes ou s'il est nécessaire de traverser des routes.

Une vigilance particulière est requise en cas de tonte à proximité de routes, pistes cyclables ou chemins. Les objets projetés peuvent entraîner des blessures graves ou des dommages matériels.

⚠ Manipulation de l'essence

⚠ Danger de mort ! L'essence est une substance toxique et très inflammable.

Ne conserver l'essence que dans des réservoirs homologués et prévus à cet effet (bidons). Remettre toujours correctement le bouchon du réservoir de carburant et le serrer. Pour des raisons de sécurité, remplacer systématiquement les bouchons défectueux.

Conserver l'essence à l'abri d'étincelles, de flammes, de sources de chaleur et autres sources d'étincelles. Ne pas fumer !

Ne faire le plein de l'appareil qu'à l'air libre et ne pas fumer au cours de cette opération.

Avant de faire le plein, couper le moteur à combustion et le laisser refroidir.

Faire le plein d'essence avant de démarrer le moteur à combustion. Ne pas ouvrir le bouchon du réservoir ou ne pas faire le plein d'essence lorsque le moteur à combustion tourne ou qu'il est encore chaud.

Ouvrir le bouchon du réservoir lentement et avec précaution. Attendre que la pression se soit équilibrée et après seulement, déposer complètement le bouchon du réservoir.

Pour faire le plein, utiliser un entonnoir ou un tuyau de remplissage approprié afin d'éviter de renverser du carburant sur le moteur et le capot ou bien sur le gazon.

Ne pas trop remplir le réservoir de carburant !

Afin que le carburant ait de la place pour se dilater, ne jamais remplir le réservoir à carburant au-delà du bord inférieur de la tubulure de remplissage. Respecter en outre les indications figurant dans la notice d'utilisation du moteur à combustion.

Si le réservoir a débordé, ne démarrer le moteur à combustion qu'après avoir nettoyé les zones souillées d'essence. Éviter de démarrer la tondeuse tant que les vapeurs d'essence ne se sont pas dissipées (essuyer la zone).

Essuyer systématiquement toute trace de carburant renversé.

Si du carburant est projeté sur les vêtements, se changer.

Après chaque plein, le bouchon du réservoir doit être revissé et serré correctement. Ne pas mettre en marche l'appareil sans que le bouchon d'origine du réservoir soit en place.

Pour des raisons de sécurité, contrôler régulièrement l'état, le vieillissement (friabilité), la bonne fixation et l'étanchéité des conduites de carburant, du réservoir, du bouchon du réservoir et des raccordements, et les remplacer si nécessaire.

S'il est nécessaire de vider le réservoir de carburant, le faire à l'air libre.

Ne jamais utiliser de bouteilles ou de récipients pour boissons pour la mise au rebut ou le stockage de consommables comme p. ex. du carburant. Cela entraînerait un risque d'ingestion, en particulier pour les enfants.

Ne jamais ranger l'appareil avec de l'essence dans le réservoir dans un bâtiment fermé. Les vapeurs d'essence pourraient entrer en contact avec des flammes ou des étincelles et s'enflammer.

Ne pas placer l'appareil et le réservoir de carburant à proximité de radiateurs, de chauffages, de fers à souder ou d'autres sources de chaleur.

Risque d'explosion !

Si des défauts du réservoir, du bouchon de bréservoir ou des pièces d'alimentation en carburant (conduites de carburants) sont constatés pendant l'utilisation, couper immédiatement le moteur. S'adresser ensuite à un revendeur spécialisé.

Sécurité pile

Afin d'éviter toute formation d'étincelle due à un court-circuit, commencer tout d'abord par débrancher le câble négatif (−) de la batterie et le rebrancher en dernier.

Ne jamais fumer lors de travaux sur la batterie. Tenir toutes étincelles, flammes ou autres sources de chaleur éloignées de la batterie.

Une vigilance extrême est requise lors de l'utilisation de câbles d'aide au démarrage. Respecter les instructions afin d'éviter d'endommager le tracteur de pelouse (actionner notamment le starter 10 secondes maximum).

Ne jamais ouvrir la batterie ou la faire tomber.

Toujours charger la batterie dans une pièce fermée et sèche, avec une bonne aération et à l'abri de la pluie.

Ne pas court-circuiter les raccords de la batterie.

Ne pas utiliser les batteries déformées ou défectueuses (qui fuient) mais les remplacer et les mettre au rebut dans le respect de l'environnement. Respecter les prescriptions locales.

Du liquide peut s'écouler sur les batteries défectueuses. Évitez tout contact ! En cas de contact accidentel, rincer à l'eau. En cas de contact du liquide avec les yeux, consulter également un médecin. Le liquide s'écoulant de la batterie peut entraîner des irritations cutanées, des brûlures thermiques et des brûlures chimiques.

Vérifier régulièrement que les câbles de raccordement à la batterie sont en bon état en effectuant un contrôle visuel. Faire remplacer les câbles endommagés par un spécialiste.

Les fusibles ne doivent jamais être pontés. Ne jamais utiliser de fusibles présentant une autre capacité de charge que celle indiquée (ampères).

⚠ Consignes de sécurité s'appliquant aux tondeuses autoportées

Démarrage :

L'appareil ne doit être démarré que depuis le siège du conducteur.

Démarrer l'appareil sur une surface plane, jamais sur un terrain en pente.

Ne démarrer le moteur que dans une zone de travail bien aérée, veiller tout particulièrement à une ventilation suffisante dans les garages.

Avant de démarrer le moteur à combustion, débrayer l'outil de coupe, les équipements et l'entraînement et appuyer à fond sur la pédale de frein.

Lors du démarrage, vérifier que l'espace entre les pieds et l'outil de coupe est suffisant.

Ne démarrez pas le moteur si vous vous situez devant le canal d'éjection.

Ne soulevez ou ne portez jamais une tondeuse avec le moteur en marche.

Une exploitation de la machine à une vitesse excessive peut augmenter le risque d'accident.

Ne jamais démarrer le moteur en courtcircuitant les bornes du démarreur. Si le circuit imprimé normal du démarreur n'est pas utilisé, le tracteur de pelouse peut se mettre soudainement en mouvement.

Ne jamais démarrer le moteur en cas d'odeur d'essence – Risque d'explosion !

Utilisation :

⚠ Avertissement – Risque de blessures !

Faire attention à la zone de fonctionnement de la lame de coupe. Ne jamais toucher les pièces en rotation avec les pieds ou les mains. Ne jamais toucher la lame de coupe en mouvement. Se tenir systématiquement éloigné de l'ouverture du canal d'éjection. Respecter toujours une distance de sécurité suffisante.

Ne travailler qu'à la lumière du jour ou si l'éclairage est suffisant.

Lors de la conduite en dehors de la pelouse ou avant et après la tonte, débrayer la lame de coupe et placer le plateau de coupe à la hauteur de coupe maximale.

Contourner les objets dissimulés dans le gazon (dispositifs d'arrosage du gazon, piquets, valves d'eau, fondements, conduites électriques, etc.). Ne jamais passer sur ces objets avec l'appareil.

Pendant la conduite, toujours tenir le volant fermement des deux mains.

Faire particulièrement attention en passant sur des terrains irréguliers, car le volant peut tourner tout seul en raison de creux, monticules, chocs, etc.

Risque de blessure des mains ou des doigts !

Toujours conduire à une vitesse adaptée.

Vider le bac de ramassage uniquement depuis le siège du conducteur.

Avant de vider le bac de ramassage, toujours débrayer la lame de coupe et patienter jusqu'à ce qu'elle se soit immobilisée.

Arrêter l'entraînement, couper le moteur à combustion et patienter jusqu'à ce que la lame de coupe se soit entièrement immobilisée, serrer le frein de stationnement et retirer la clé de contact :

• avant d'éliminer tout blocage ou bourrage dans le canal d'éjection,
• avant de contrôler le tracteur de pelouse, de le nettoyer ou de le réparer,
• lorsque la lame de coupe a touché un corps étranger. Vérifier si l'appareil ou l'outil de coupe sont endommagés et effectuer les réparations nécessaires avant de redémarrer,
• si l'appareil commence à vibrer de manière anormalement forte. Il est alors nécessaire de l'inspect-ter immédiatement.
• avant de quitter l'appareil ou de le transporter.

Couper le moteur à combustion et patienter jusqu'à ce que la lame de coupe se soit entièrement immobilisée :

- avant de remplir le réservoir de carburant,

- avant de décrocher le bac de ramassage.

Risques résiduels et mesures de protection

Non-respect des principes ergonomiques de base

Utilisation négligente de l'équipement de protection individuelle (EPI)

La mauvaise ou la non-utilisation d'équipement de protection individuelle peuvent être à l'origine de graves traumatismes.

- Portez les équipements de protection prescrits.

Comportement, mauvaise manipulation

- Soyez toujours concentré sur ce que vous faites.

⚠ Les risques résiduels - ne peuvent pas être tous prévenus.

Dangers liés au bruit

Lésions de l'audition

Un séjour prolongé à proximité immédiate de l'appareil en marche peut endommager l'audition

- Portez toujours une protection auditive.

Conduite en cas d'urgence

Effectuez les premiers gestes de secours et appelez rapidement les premiers secours.

6. Caractéristiques techniques

Caractéristiques techniques

Type de moteur	moteur à quatre temps/refroidi par air
Capacité	196 cm ^3
Régime	3000 min ^-1
Puissance	4,8 kW/ 6,5 PS
Carburant	Essence normale sans plomb contenant 5% de bioétahnol maxi
Capacité du réservoir	1,2 l
Huile moteur	SAE 30 / 10W30
Capacité du réservoir d'huile	0,6 l
Réglage de la hauteur de coupe	5-fois
Contenance du bac de ramassage	150 l
Largeur de coupe	61 cm
Hauteur de coupe	35-75 mm
Poids	115 kg
Vitesse de conduite V	1,5, 2,0, 3,0, 4,6 km/h
Vitesse de conduite R	2,3 km/h
Roues avant	10x3,5-6
Pression de gonflage des roues avant	1,3 bar
Roues arrière	13x5,0
Pression de gonflage des roues arrière	1,8 bar
Batterie lithium-ion
Type de batterie	Plomb
Tension nominale	12V
Capacité	7 Ah

Sous réserve de modifications techniques!

Informations sur la bruyance mesurée selon les normes correspondantes:

Niveau de pression acoustique L_PA = 79,6 dB(A)

Imprécision de mesure K = 2,5 dB(A)

Niveau de puissance acoustique L_WA = 94,34 dB(A)

Imprécision de mesure K = 1,08 dB(A)

Portez une protection auditive.

L'exposition au bruit peut entraîner une perte d'audition.

Vibration a_h (gauche / droite) = 4.969 m/s²

Imprécision de mesure K_PA = 1,5 m/s^2

Limitez le niveau sonore et les vibrations à un minimum !

• N'utilisez que des appareils en bon état.
• Effectuez une maintenance et un nettoyage réguliers de l'appareil.

• Adaptez votre manière de travailler à l'appareil.

• Ne surchargez pas l'appareil.

• Faites contrôler l'appareil le cas échéant.
• Mettez l'appareil hors circuit lorsque vous ne l'utilisez pas.
• Portez des gants.

Lors d'une utilisation prolongée de la tondeuse, les vibrations peuvent occasionner des difficultés circulatoires (syndrome du doigt mort).

Il n'est pas possible d'indiquer des durées d'utilisation recommandées, ce phénomène étant variable d'une personne à l'autre.

Les facteurs suivants peuvent engendrer ce phénomène:

• Problèmes circulatoires dans les mains de l'utilisateur
  • Température extérieure basse
• Longue durée d'utilisation.

Nous vous conseillons donc de porter des gants chauds et de faire régulièrement des pauses.

7. Avant la mise en service

Heures d'utilisation

Veuillez respecter les arrêtés locaux pouvant différer en fonction de la localité.

Se familiariser avec les différents éléments de commande et de réglage ainsi qu'avec l'utilisation de l'appareil. L'utilisateur doit tout particulièrement savoir comment arrêter rapidement l'outil de travail et le moteur à combustion de l'appareil en cas d'urgence.

L'appareil doit exclusivement être utilisé par des personnes qui ont lu le manuel d'utilisation et sont familiarisées avec le maniement de l'appareil. Avant la première mise en service, l'utilisateur doit recevoir des instructions compétentes pratiques. L'utilisateur doit demander au vendeur ou à une personne compétente de lui expliquer comment utiliser l'appareil en toute sécurité.

Lors de cette instruction, l'utilisateur doit notamment prendre conscience

• que l'utilisation de l'appareil exige une attention et une concentration extrêmes,
• qu'il n'est pas possible de contrôler un tracteur de pelouse qui glisse sur une pente en actionnant les freins. Les principales causes de perte de

Les principales causes de perte de contrôle du tracteur de pelouse peuvent être :

• adhérence insuffisante des roues,
- conduite trop rapide,
- freinage inadapté,
- utilisation non conforme (lors de manifestations sportives, etc.),

• connaissances insuffisantes sur les effets liés aux différents types de sol, tout particulièrement en cas de pente (se reporter au chapitre « Consignes de sécurité », paragraphe « Tonte sur les terrains en pente »),
• accrochage non correct de charges et mauvaise répartition des charges.

Avant la mise en service de l'appareil, contrôler l'étanchéité du circuit de carburant, notamment les pièces visibles comme le réservoir, le bouchon du réservoir, les raccords de flexibles. En cas de fuite ou de détérioration, ne pas démarrer le moteur à co bustion – risque d'incendie ! Avant la mise en service, faire réparer l'appareil par un revendeur spécialisé.

Avant d'utiliser l'appareil, remplacer les pièces défectueuses ainsi que toutes autres pièces usées et endommagées. Remplacer les autocollants d'avertissement et de danger endommagés ou illisibles.

Sur le plateau de coupe, la tubulure d'éjection vissée (canal d'éjection sur le plateau de coupe) doit toujours être montée correctement. Elle ne doit pas être endommagée et devra être remplacée par un spécialiste si nécessaire.

Contrôler le bon fonctionnement du frein avant chaque mise en service. Avant chaque mise en service, contrôler

• que l'outil de coupe et toute l'unité de coupe (lame de coupe, embrayage de lame, frein de lame, boulons de fixation, carter du plateau de coupe) sont en parfait état. Contrôler notamment la bonne fixation, l'absence de dommages et d'usure.
• que le bouchon du réservoir est correctement vis- sé.
• que le réservoir de carburant, les pièces d'alimentation en carburant et le bouchon du réservoir sont en parfait état.
• que les dispositifs de sécurité sont en parfait état et fonctionnent correctement.
• que les pneus (pression, dommages, usure) et le châssis sont en parfait état. Contrôler la bonne fixation des raccords vissés. Effectuer notamment tous les travaux d'entretien indiqués dans le plan d'entretien à la rubrique « Avant chaque mise en service ».

En cas de doute, demander conseil à un revendeur spécialisé.

Préparation de la surface à tondre

Inspectez la surface à tondre avec soin avant de commencer le travail. Enlevez les pierres, les bâtons, les os, les fils de fer, les jouets et tous les objets, qui pourraient être expulsés par la machine.

Veillez à ce que personne ne se trouve sur la surface à tondre

Montage

Certaines pièces sont livrées non assemblées. L'assemblage est simple à condition de respecter les consignes suivantes

Attention!

Pour l'assemblage et pour les travaux de maintenance, vous aurez besoin de l'outillage suivant non compris dans la livraison :

• un récipient doseur d'un litre (résistant à l'huile / à l'essence)
• un jerrican d'essence (5 litres suffisent pour 6 heures de fonctionnement)
• un entonnoir (adapté au diamètre de l'orifice de remplissage d'essence du réservoir)
• des chiffons (pour essuyer les restes d'huile / d'essence, à éliminer dans une station service)
• une pompe d'aspiration de carburant en plastique (se trouve dans les grandes surfaces de bricolage)
  • 0,6 l d'huile moteur SAE 30

• Petit marteau

• Sortez la tondeuse et les pièces de fixation de l'emballage et contrôlez si toutes les pièces sont présentes.

• Retirer le crochet de fixation et retirer la tondeuse de la palette. (Fig. 5)

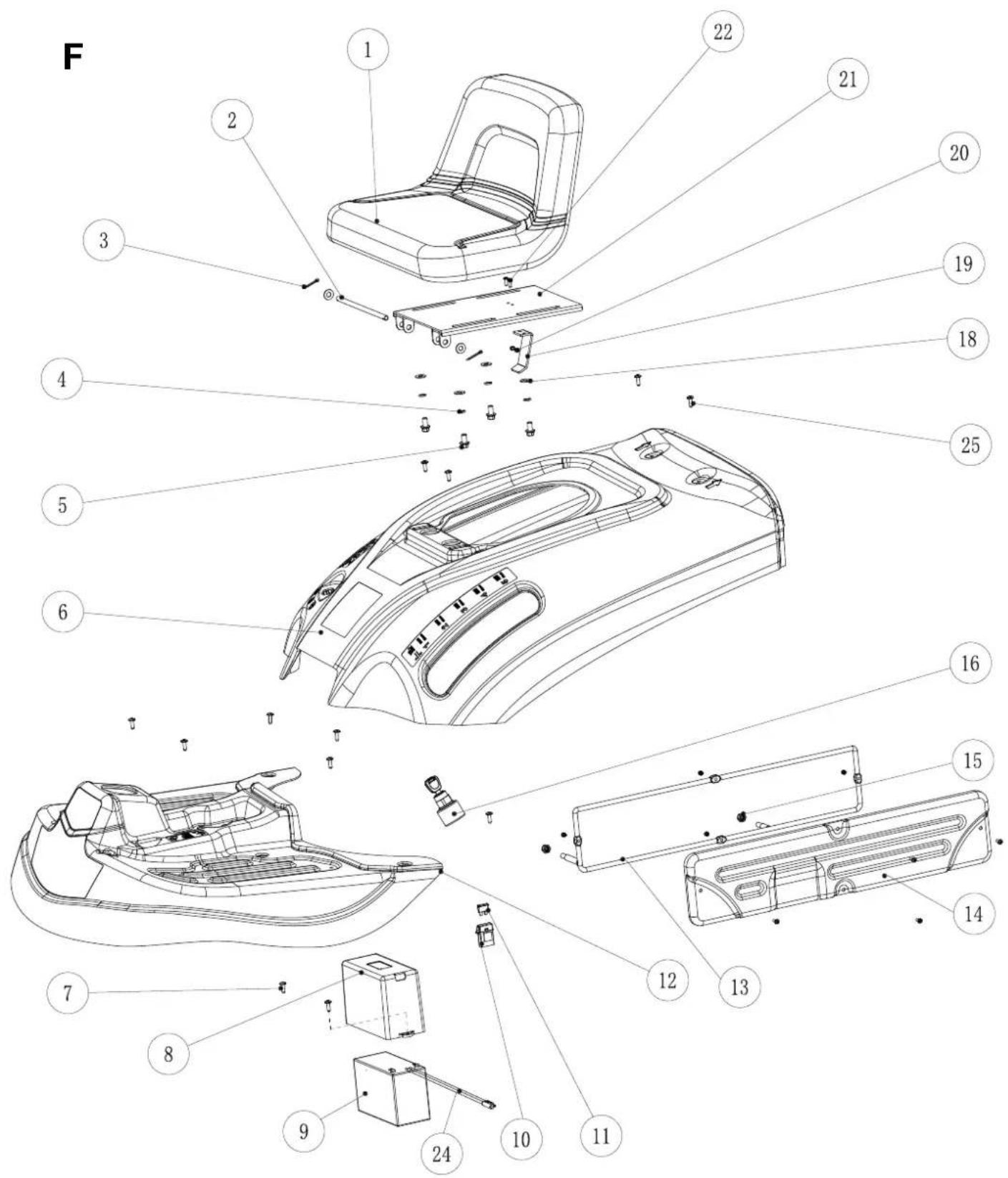

• Fixez le siège (1) avec les 4 vis hexagonales M8x16, y compris les rondelles (p) (Fig. 6). Possibilité de réglage de la position du siège à la taille correspondante.
• Montez le levier de commutation (e) pour la faucheuse avec la vis à tête bombée jointe M3x20 (r) (Fig. 9 + 10)
• Insérez la colonne de direction avec le volant (d) dans l'embout de direction. Insérez le goujon d'assemblage à l'aide d'un marteau (Fig. 8 + 9).
• Desserrez les vis au panier et vissez ces dernières avec les entretoises de renforcement au panier (Fig. 11 + 12).
• Remplir de l'huile moteur. A cet effet, les boutons 12 et 2 doivent être dévissés (Fig. 13) et doivent être placés en position N, resp. 5. Rabattez la carrosserie (Fig. 2) vers le haut. Ouvrez le couvercle (21) et remplissez le réservoir avec de l'huile (SAE 30). Veillez à respecter la quantité de remplissage max. Fermez ensuite de nouveau le couvercle.
• Faites l'appoint en carburant. (Fig. 19 + 20) Dévissez le couvercle du réservoir à carburant (19) et remplissez le réservoir d'essence (Super / E10). Veillez à respecter la quantité de remplissage max. et les consignes de sécurité concernant la manipulation d'essence. Fermez ensuite de nouveau l'ouverture.
• Reliez les deux câbles de pile (Fig. 15) entre-eux.
• Rabattez de nouveau la carrosserie vers le bas et revissez les boutons 12 et 2.
• Serrez la vis de sécurité. (Fig. 16)

• Accrochez le câble de démarrage (Fig. 17)

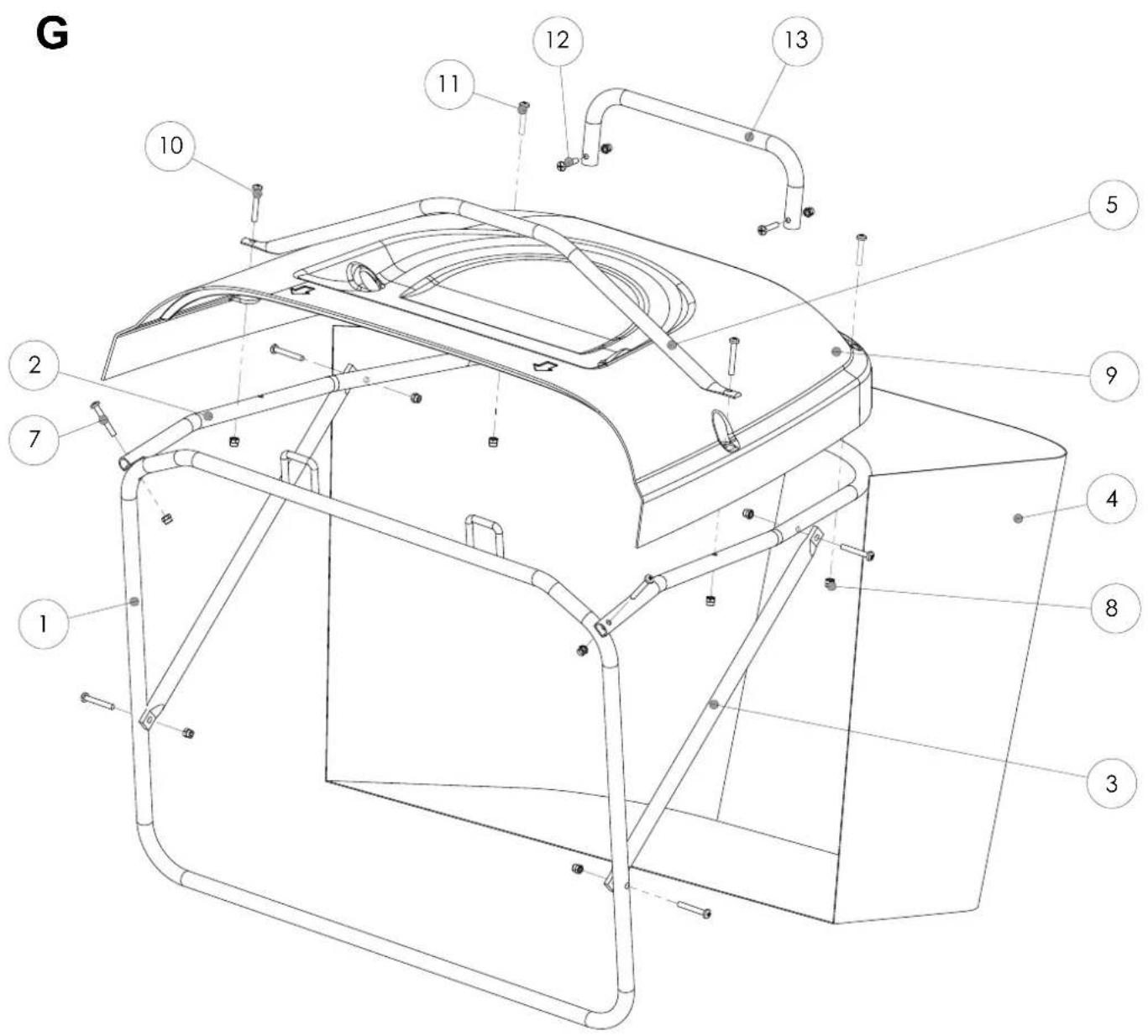

• Accrochez le panier (Fig. 18)

8. Utilisation

ATTENTION!

Le moteur est livré sans huile. Avant la mise en service, faites impérativement le plein avec 0,6 l d'huile. Utilisez de l'huile multigrade normale (SAE30). Contrôlez le niveau d'huile moteur avant chaque tonte.

Il faut également remplir le réservoir d'essence, non fournie.

ATTENTION

A chaque fois que vous effectuez des travaux quelconques de réglage ou de réparation sur votre tondeuse à gazon, attendez que la lame ait cessé de tourner.

Arrêtez toujours le moteur avant chaque travail de réglage, de maintenance et de réparation et débranchez la cosse de la bougie.

Faire le plein fig. 19 + 20

⚠ Risque de blessure ! L'essence est explosive !

• Coupez le moteur et laissez-le refroidir !
• Portez des gants de protection!
• Évitez tout contact avec la peau et les yeux !
• Impérativement prendre en compte le paragraphe « Consigne de sécurité, manipulation de l'essence ».
• Faites uniquement le plein de l'appareil en extérieur ou dans des locaux suffisamment ventilés.
• Rabattez le siège.
• Nettoyez l'espace autour de la zone de remplissage. Des impuretés dans le réservoir causent des dysfonctionnements.
• Ouvrez prudemment le couvercle du réservoir (19), afin qu'une éventuelle surpression existante puisse être évacuée.
• Remplissez prudemment l'essence jusqu'au bord inférieur de l'orifice de remplissage.
• Refermez de nouveau le couvercle du réservoir (19). Assurez-vous que le bouchon du réservoir se ferme de manière étanche.
• Nettoyez le bouchon du réservoir et son environnement.
• Vérifiez l'étanchéité du réservoir et des conduites de carburant.
• Avant le démarrage du moteur, éloignez-vous au moins de trois mètres du lieu d'approvisionnement en essence.

ATTENTION

Utilisez toujours exclusivement un jerrican d'essence de sécurité. Ne fumez jamais en versant le carburant. Éliminez toutes les traces d'huile et d'essence. Arrêtez le moteur avant de verser l'essence et laissez le moteur refroidir quelques minutes.

Démarrer le moteur avec le démarrage électrique (Fig. 21-24)

• Contrôler le niveau de remplissage d'huile moteur. Voir le paragraphe Contrôle du niveau d'huile.
• Accrocher le sac collecteur (15).
• Appuyer à fond sur la pédale de frein - d'embrayage (8) et activer le frein d'arrêt (6).
• La faucheuse (5) doit être désactivée.
• Régler la hauteur de coupe souhaitée (2)
• Placer le levier de vitesses (12) sur Neutre « N »
• En cas de températures plus froides, positionner le levier d'accélération (11) en position « Choke », en cas de températures plus chaudes ou en cas de moteur chaud, le positionner à Pleins gaz « Lapin ».
• Tourner la clé de contact (10) sur « Start » jusqu'à ce que le moteur démarre, ensuite la laisser en position « On ».
• Repositionner le levier d'accélération (11) de la position « Choke ou Lapin » à un régime inférieur, « Tortue ».

Démarrer le moteur avec câble de démarrage (Fig. 22-24,28)

• Contrôler le niveau de remplissage d'huile moteur. Voir le paragraphe Contrôle du niveau d'huile.
• Accrocher le panier collecteur (15).
• Appuyer à fond sur la pédale de frein (8) et activer le frein d'arrêt (6).
• La faucheuse (5) doit être désactivée.
  • Régler la hauteur de coupe souhaitée (2)
• Placer le levier de vitesses (12) sur Neutre « N »
• En cas de températures plus froides, positionner le levier d'accélération (11) en position « Choke », en cas de températures plus chaudes ou en cas de moteur chaud, le positionner à Pleins gaz « Lapin ».
• Tourner la clé de contact (10) sur « ON »
• Rabattre le siège et tirer sur le câble de démarrage (Fig. 28)
• Attention : En cas de temps frais, il peut s'avérer nécessaire de répéter la procédure de démarrage plusieurs fois.
• Ne pas laisser le câble de démarrage propulser violemment en arrière.
• Refermer le siège
• Repositionner le levier d'accélération (11) de la position « Choke ou Lapin » à un régime inférieur, « Tortue ».

Démarrer sans faucheuse (Fig. 23-25)

• En cas de bas régime « Tortue », appuyer à fond sur la pédale de frein (8), le frein d'arrêt (6) se déverrouille.
  • Passer la vitesse souhaitée.
• Lentement relâcher la pédale de frein (8), afin que la tondeuse se mette en marche.
• Levier d'accélération (11) en direction « Lapin » pour accélérer.
• Attention ! Uniquement procéder au changement de vitesse à l'arrêt.

Démarrer avec faucheuse (Fig. 23-27)

• En cas de bas régime « Tortue », appuyer à fond sur la pédale de frein (8), le frein d'arrêt (6) se déverrouille.
• Lentement pousser le levier de commutation de la faucheuse (5) vers la gauche et en avant et une fois que la faucheuse est accouplée, pousser vers la droite jusqu'à son enclenchement. (Fig. 26)
  • Passer la vitesse souhaitée.
• Lentement relâcher la pédale de frein (8), afin que la tondeuse se mette en marche.
• Levier d'accélération (11) en direction « Lapin » pour accélérer.
• Attention ! Uniquement procéder au changement de vitesse à l'arrêt.

Couper la tondeuse : (Fig. 21-26)

• Appuyez à fond sur la pédale de frein (8) et activez le frein d'arrêt (6) en tirant sur le levier.
• Coupez la faucheuse en tirant le levier (5) vers la droite et en arrière
• Placez le levier d'accélération (11) sur régime bas « Tortue »
• Tournez la clé de contact (10) en position « Stop ».
• Retirez toujours la clé de contact (10) quand vous vous éloignez de la tondeuse.

Réglage de la hauteur de coupe (Fig. 27)

⚠ Attention ! Le réglage de la hauteur de coupe doit uniquement être effectué avec la faucheuse à l'arrêt.

Consignes pour tondre le gazon correctement

Tonte sur les terrains en pente :

Les pentes sont l'une des causes les plus fréquentes d'accident. L'utilisateur risque de perdre le contrôle du tracteur de pelouse et l'appareil peut basculer, ce qui risque d'entraîner des blessures graves, voire mortelles.

Aucune pente n'est complètement sûre. La conduite sur des pentes recouvertes de gazon exige une attention particulière.

Pour des raisons de sécurité, ne pas utiliser l'appareil sur des terrains inclinés à plus de 10° (17,6 %).

Risque de blessures !

Une pente de 10° correspond à une montée verticale de 17,6 cm pour une distance horizontale de 100 cm.

Éviter de démarrer ou de s'arrêter sur une pente.

Ne pas utiliser l'appareil à des endroits tels que des pentes ou des fossés où il risquerait de basculer ou de glisser. Le risque de déraper ou de basculer augmente lorsque le sol est meuble ou humide.

Avancer dans le sens de la longueur sur les pentes. Le risque de basculer augmente dans le sens transversal.

En cas de conduite sur des pentes, ne pas changer brusquement de vitesse ou de direction. Le travail dans ce type de situation exige d'utiliser le tracteur de pelouse avec calme, prudence et maîtrise.

Éviter tout changement de direction sur un terrain en pente. Ne faire demi-tour sur un terrain en pente que si cela est strictement nécessaire ; si possible, avancer lentement et prendre un virage large dans le sens de la descente.

Ne pas tondre d'herbe humide, tout particulièrement dans des pentes, car l'adhérence au sol est réduite sur l'herbe humide. Le tracteur de pelouse risquerait de glisser et l'utilisateur d'en perdre le contrôle.

Sur des terrains en pente, la transmission ne doit pas être déverrouillée à l'aide de la tige de débrayage du boîtier de transmission.

Une extrême prudence est de mise pour l'utilisation d'équipements sur les terrains en pente (répartition du poids modifiée sur l'appareil).

Si les roues tournent dans le vide ou si le véhicule reste coincé en montant une côte, débrayer la lame de coupe ou l'équipement. Quitter ensuite lentement la pente en descente et en ligne droite.

Ne jamais essayer de stabiliser le tracteur de pelouse en posant le pied par terre.

Le poids du bac de ramassage augmente le risque de basculement, notamment lorsqu'il est plein.

Toujours vider ou soulever le bac de ramassage sur une surface plane.

Arrêt du tracteur de pelouse :

Le tracteur de pelouse doit uniquement être arrêté sur une surface plane.

S'assurer que le tracteur de pelouse s'est immobilisé complètement avant d'en descendre.

Faire attention au fait que l'outil de coupe met quelques secondes à s'immobiliser après la coupure du moteur.

Avant de quitter le siège du conducteur, débrayer la lame de coupe ou l'entraînement des équipements, abaisser le plateau de coupe et tous les équipements, mettre tous les leviers de commande en position neutre, serrer le frein de stationnement, couper le moteur à combustion et retirer la clé de contact.

Ranger la clé de contact afin que seules des personnes autorisées y aient accès.

Remarques relatives à la tonte:

• Attention aux objets solides, la tondeuse à gazon peut être endommagée et vous pouvez vous blesser ou blesser d'autres personnes.
• Il est possible de se brûler au contact du moteur, de l'échappement ou des éléments d'entraînement de la lame lorsqu'ils sont chauds. Donc, ne les touchez pas.
• Arrêtez de tondre lorsqu'il fait trop sombre ou lorsque que l'éclairage artificiel est insuffisant.
• Contrôlez la tondeuse, la lame et les autres éléments lorsque vous êtes passé sur un corps étranger ou lorsque l'appareil vibre de façon anormale.
• Ne changez pas les réglages et n'effectuez aucune réparation sans avoir arrêté le moteur auparavant. Retirez le câble d'allumage.(Fig. 33).
• Sur une route ou à proximité d'une rue, faites attention à la circulation. Maintenez l'éjection de l'herbe éloignée de la rue.
• Evitez les endroits sur lesquels les roues patinent et ou la tonte est incertaine.
• Avant de reculer, assurez-vous qu'il n'y a pas de petits enfants derrière vous.
• Dans l'herbe dense et haute, réglez le plus haut niveau de coupe et tondez plus lentement.
• Avant d'éliminer de l'herbe ou d'autres obturations, arrêtez le moteur et déconnectez le câble d'allumage.
• Ne retirez jamais de pièces servant à la sécurité.
• Ne remplissez jamais d'essence lorsque le moteur est encore chaud ou en fonctionnement.

La tonte

Uniquement couper avec des lames affûtées, irréprochables, afin que les brins d'herbe ne s'effilochent pas et que la pelouse ne tourne pas au jaune.

Afin d'obtenir une coupe homogène et propre, conduisez la tondeuse dans des bandes aussi droites que possible. Avec cela, les bandes doivent toujours se chevaucher de quelques centimètres, afin qu'il n'y ait pas de petites bandelettes résiduelles.

Impérativement maintenir le côté inférieur du carter de tondeuse et éliminer tous les dépôts d'herbe. Des dépôts rendent plus difficile la procédure de démarrage, influencent la qualité de la coupe et l'éjection d'herbe. Dans des pentes, la bande de coupe doit être posée perpendiculairement à la pente. Un glissement de la tondeuse peut être évité par une position oblique vers le haut. Sélectionnez la hauteur de coupe en fonction de la longueur de pelouse réelle. Effectuez plusieurs passages, de façon à ce que 4 cm de pelouse soient enlevées en un passage.

Coupez le moteur avant d'effectuer quelque contrôle des lames que ce soit. N'oubliez pas que les lames tournent encore pendant quelques secondes après que le moteur ait été coupé. N'essayez jamais d'arrêter la lame.

Vérifiez régulièrement, si la lame est fixée correctement, se trouve en bon état et est affûtée de manière adéquate. Aiguisez ou remplacez-la si tel devait ne pas être le cas. Au cas où la lame en rotation devait heurter un objet, arrêtez la tondeuse et attendez jusqu'à ce que la lame se soit complètement immobilisée. Contrôlez ensuite l'état de la lame et du portelames. Si ce dernier est endommagé, il doit être remplacé.

Vider le panier (15) en position assise (Fig. 36):

• Conduisez jusqu'à l'endroit où vous souhaitez vider le panier.
• Appuyez à fond sur la pédale de frein (8).
• Coupez la faucheuse (5).
• Levez le panier (15) au moyen du levier, afin que ce dernier se vide.
  • Rabaissez de nouveau le panier (15)

Décrocher le panier (15) pour le vider (Fig. 37) :

• Appuyez à fond sur la pédale de frein (8) et activez le frein d'arrêt (6).
• Coupez la faucheuse (5).
• Placez le levier de vitesse (12) sur Neutre « N »
• Décrochez le panier (15) et videz ce dernier.
  • Raccrochez le panier (15).

Après la tonte

• Toujours d'abord laisser refroidir le moteur avant de stationner la tondeuse dans un espace fermé.
• Retirez toute trace d'herbes, de feuilles, de lubrifiant et d'huile avant l'entreposage. Ne pas déposer d'autres objets sur la tondeuse.
• Contrôlez toutes les vis et tous les écrous avant une nouvelle utilisation. Des vis desserrées doivent être resserrées.
• Videz le panier (15) avant toute nouvelle utilisation.
• Retirez la clé de contact
• Veillez à ce que la tondeuse ne soit pas entreposée à côté d'une source de danger. L'échappement de gaz peut conduire à des explosions.
• Uniquement des pièces d'origine ou des pièces autorisées par le fabricant doivent être utilisées lors de réparations (voir l'adresse du certificat de garantie).
• En cas de période de non-utilisation prolongée, vi-der le réservoir d'essence au moyen d'une pompe d'aspiration d'essence.
  • Huilez et maintenez l'appareil

9. Maintenance et nettoyage

Entretien et réparations

Avant d'effectuer des travaux de nettoyage, de réglage, de réparation et d'entretien, placer l'appareil sur un sol plat et stable, serrer le frein de stationnement, couper le moteur à combustion, le laisser refroidir et retirer la clé de contact.

Avant les travaux au niveau du moteur à combustion, du collecteur d'échappement et du silencieux, laisser l'appareil refroidir – cela concerne notamment aussi les travaux d'entretien sur le plateau de coupe. Des températures de 80 °C ou plus peuvent être atteintes.

Risque de brûlure !

Tout contact direct avec l'huile moteur peut être dangereux, ne pas renverser d'huile moteur.

Nettoyage :

Après utilisation, le tracteur de pelouse complet et les équipements doivent être nettoyés. Retirer notamment tous les résidus d'herbe car l'humidité qui y est contenue entraîne des dommages à long terme.

SCHEPPACH déconseille l'utilisation de nettoyeurs haute pression.

Nettoyez l'appareil de la manière suivante avec de l'eau.

• Placer la pièce de raccordement de tuyau sur le raccord d'eau (4) de la tondeuse et ouvrir le robinet d'eau.
• Démarrez la tondeuse, puis arrêtez-la au bout de 30 sec. environ. Le support des lames rotatif diffuse l'eau sur la face inférieure de la tondeuse et nettoie celle-ci.
• Fermez le robinet d'eau et retirez l'embout du tuyau.
• Nettoyez le dessus avec un chiffon (ne pas utiliser d'objets tranchants).

Remarque : L'élimination d'impuretés et d'herbe est le plus facile à effectuer directement après la tonte. Des résidus d'herbe séchés et des salissures peuvent conduire à une détérioration de la tonte. Contrôlez si le canal d'éjection d'herbe est libre de résidus d'herbe et éloignez-les en cas de besoin.

Ne nettoyez jamais la tondeuse au moyen d'un jet d'eau ou d'un nettoyeur haute pression. Le moteur doit rester sec.

Des détergents agressifs, comme des détergents à froid ou de l'essence à nettoyer ne doivent pas être utilisés.

Pour les travaux de nettoyage (p. ex. sur le châssis du tracteur de pelouse), ne jamais s'approcher trop près d'un bas-côté ou d'un fossé.

Afin de prévenir tout risque d'incendie, débarrasser le moteur, les ailettes de refroidissement, le compartiment batterie, la zone du réservoir de carburant et l'échappement des brins d'herbe, des feuilles ou des taches d'huile (ou de graisse).

Nettoyer toujours le bac de ramassage.

Travaux d'entretien :

Exécuter uniquement les travaux d'entretien qui sont décrits dans le présent manuel d'utilisation, confier tous les autres travaux à un revendeur spécialisé. Si vous ne disposez pas des outils nécessaires, ou si vous ne connaissez pas suffisamment l'appareil, adressez-vous systématiquement à un revendeur spécialisé.

Nous recommandons : Faites uniquement effectuer les travaux de maintenance et les réparations par le commerçant spécialisé.

Utiliser uniquement des outils, des accessoires ou des équipements homologués par SCHEPPACH pour cet appareil ou des pièces techniquement similaires, sous peine d'entraîner des accidents et blessures ou d'endommager l'appareil. Pour toute question, s'adresser à un evendeur spécialisé.

Les outils, accessoires et pièces de rechange SCHEPPACH sont, de par leurs propriétés, adaptés de façon optimale à l'appareil et aux exigences de l'utilisateur.

Le tracteur de pelouse et tous les équipements doivent être contrôlés une fois par an par un reven- deur spécialisé.

Veiller à ce que les étiquettes d'avertissement restent propres et lisibles. Les autocollants perdus ou abîmés doivent être remplacés par des autocollants d'origine. Si un composant est remplacé par une pièce neuve, veiller à ce que la nouvelle pièce reçoive le même autocollant.

Pour des raisons de sécurité, faire contrôler régulièrement l'état et l'étanchéité des composants d'alimentation en carburant (conduite de carburant, robinet d'alimentation en carburant, réservoir, bouchon du réservoir et raccordements, etc.), et les faire remplacer si nécessaire par un spécialiste.

Avant d'effectuer des travaux sur des composants électriques ou à leur proximité, le câble négatif (−) de la batterie doit être débranché.

L'appareil est équipé de nombreux dispositifs de sécurité. Ces dispositifs ne doivent être ni retirés ni modifiés (pontés p. ex.) et doivent être contrôlés à intervalles réguliers. Les travaux sur les dispositifs de sécurité doivent impérativement être effectués par un spécialiste.

Veiller à ce que tous les écrous, boulons et vis soient bien fixés, notamment la vis de fixation de la lame, afin que l'utilisation de l'appareil se fasse toujours en toute sécurité.

Pour des raisons de sécurité, remplacer immédiatement les pièces usées ou endommagées.

Contrôler régulièrement l'état et l'usure du dispositif de ramassage d'herbe (p. ex. bac de ramassage, canal d'éjection) et son fonctionnement.

Les travaux sous l'appareil exigent une attention particulière en raison du poids du tracteur de pelouse. S'adresser à un revendeur spécialisé.

Vérifier que les roues avant et arrière sont correctement fixées.

Le tracteur de pelouse et les équipements doivent toujours être dans un état parfait de fonctionnement ; tous les dispositifs de sécurité doivent être présents et être en excellent état.

Vérifier que la pression de gonflage des pneumatiques est correcte. La pression de gonflage indiquée dans le manuel d'utilisation ne doit pas être dépassée.

Effectuer les travaux sur l'unité de coupe uniquement avec des gants de protection et en faisant extrêmement attention.

Vérifier régulièrement le fonctionnement du frein et faire effectuer les réglages ou les travaux d'entretien nécessaires par un spécialiste.

ATTENTION

N'effectuez jamais de travaux de maintenance des pièces conductrices de courant ou du système d'allumage lorsque le moteur est en marche. Ne les touchez pas non plus. Avant tous travaux de maintenance et d'entretien, retirez la cosse de bougie d'allumage. N'effectuez jamais aucun travail de réglage ou d'entretien sur un appareil en marche. Les travaux n'étant pas décrits dans ce mode d'emploi doivent uniquement être réalisés dans un atelier spécialisé dûment autorisé.

Essieux et moyeux de roue

Il est nécessaire de les nettoyer une fois par saison et de les graisser légèrement.

Lame

Pour des raisons de sécurité, faites affûter, équilibrer et monter votre lame exclusivement dans un atelier spécialisé dûment autorisé. Pour obtenir un résultat optimal, il est conseillé de faire contrôler la lame une fois par an.

Changement de la lame (Fig. 39 + 40)

Lors du changement de l'outillage de coupe, uniquement des pièces de rechange d'origine doivent être utilisées.

Portez des gants lors du changement de lame, afin d'éviter des blessures par coupe.

Ne jamais monter une lame différente.

- Retirez la clé de contact.

- Retirez la vis (C) pour remplacer la lame (E).

- Remontez toutes les pièces comme cela est indiqué dans la fig. 39. Fixez la vis correctement. Le couple de serrage de fixation est de 65Nm. Remplacez également la vis C et la rondelle D lorsque vous remplacez la lame.

Contrôle du niveau d'huile

⚠️ ATTENTION! ne faites jamais fonctionner le moteur sans ou avec trop peu d'huile. Cela peut causer de graves dommages au moteur. Utilisez uniquement de l'huile-moteur SAE30.

Contrôle du niveau d'huile (Fig. 14) :

• Placez la tondeuse sur une surface plane, droite.
  • Retirez la clé de contact (10)
  • Dévissez les boutons 12 et 2
• Retirez la boulon de protection contre le basculement (Fig. 16)
• Rabattez la carrosserie vers le haut (Fig. 2)
• Dévissez la jauge d'huile (21) en la tournant vers la gauche et essuyez la jauge.
• Revissez la jauge jusqu'à la butée dans le manchon de remplissage.
• Sortez la jauge et lisez le niveau d'huile avec la jauge en position horizontale. Le niveau d'huile doit se situer entre les références max. et min. de la jauge d'huile (21).

Vidange d'huile (Fig. 32)

• La vidange d'huile de moteur doit être effectuée avant le début de la saison avec le moteur chaud et à l'arrêt.
• Uniquement utiliser de l'huile de moteur (SAE 30).
• Placez la tondeuse sur une surface plane, droite.
  • Retirez la clé de contact (10)
  • Dévissez les boutons 12 et 2
• Retirez la boulon de protection contre le basculement (Fig. 16)
• Rabattez la carrosserie vers le haut (Fig. 2)

• Dévissez la jauge d'huile (21) en la tournant vers la gauche

• Avec l'injecteur (g) joint à la livraison et le tuyau, aspirer l'huile de moteur à travers le manchon de remplissage.

• Faire l'appoint d'huile de moteur fraîche et contrôler le niveau de remplissage de l'huile

L'huile usagée doit être éliminée conformément à la réglementation en vigueur.

Maintenance du filtre à air (Fig. 35 + 36)

Des filtres à air (20) encrassés réduisent la puissance du moteur en raison d'une alimentation en air trop faible vers le carburateur. Pour cette raison, un contrôle régulier est indispensable.

Le filtre à air doit être contrôlé toutes les 25 heures de service et doit être nettoyé en cas de besoin. En cas d'air fortement chargé de poussière, le filtre à air doit être vérifié plus souvent.

• Rabattre la carrosserie vers le haut, comme pour la vidange d'huile.
• Déployer le canal d'éjection. (Fig. 35)
• Retirez le recouvrement du filtre à air (Fig. 36) et retirez les filtres à air (A et B).
• Nettoyez et rincez le filtre à éponge (B) avec de l'eau et laissez-le sécher complètement.
• Uniquement nettoyer le filtre en papier (A) avec de l'air comprimé ou par tapotement.

Attention : Ne nettoyez jamais le filtre à air à l'essence ou avec du détergent inflammable. Nettoyez le filtre à papier uniquement à l'air comprimé ou en tapotant dessus.

Maintenance de la bougie d'allumage (Fig. 33)

Contrôlez la bougie d'allumage pour la première fois au bout de 10 heures de fonctionnement. Retirez les dépôts éventuels à l'aide d'une brosse à fils de cuivre. Effectuez ensuite une maintenance de la bougie d'allumage toutes les 50 heures de fonctionnement.

Retirez la cosse de la bougie d'allumage en effectuant un mouvement rotatif. Retirer la bougie d'allumage (23) avec la clé à bougie.

Réglez la distance entre les électrodes à l'aide d'un cale de mesure à 0,75 mm. Remettez la bougie en place et veillez à ne pas la serrer trop fortement.

Remplacez le fusible (Fig. 34)

• Le démarrage électrique est sécurisé par un fusible 10A.
• Ne jamais utiliser de fusible différent ou ponter le fusible.

Charger la pile (Fig. 29)

La pile est chargée pendant le fonctionnement. Toutefois, en raison d'un démarrage répété, il peut s'avérer nécessaire de charger la pile au moyen du chargeur (f) joint à la livraison :

• Insérez le connecteur dans la prise de chargement (7) et le chargeur (f) dans une prise de courant. 230V50Hz
• Chargez la pile pendant au moins 5 heures.

Charger la pile avec le chargeur de voiture (Fig. 30 + 31)

• Vous pouvez également charger la pile avec le câble de chargement (m) joint à un chargeur de voiture usuel pour piles à plomb de 12V.
• A cet effet, débranchez la pile (Fig. 15).
• Branchez le câble de chargement (m) joint à la livraison à la pile et raccordez le câble noir au pôle - et le câble rouge au pôle + du chargeur (Fig. 30 + 31).

Attention ! Ne confondez jamais les pôles + et -.

Toujours entreposer la tondeuse avec la pile complètement chargée.

Pression des pneus :

Contrôlez la pression des pneus avant le démarrage !

La pression des pneus correcte est de 1,8 bar sur les roues avant et de 1,3 bar sur les roues arrières.

Important : En cas de pression de pneu trop faible, le risque d'endommagement de soupapes et ainsi de tuyaux est augmenté.

Réparation

Assurez-vous après toute réparation ou travail de maintenance que toutes les pièces relatives à la sécurité sont bien montées et en état irréprochable. Placez les pièces dangereuses hors de portée des autres personnes et des enfants.

Attention : Conformément à la loi sur la responsabilité civile, nous ne répondons pas des dommages issus d'une réparation non conforme aux règles de l'art ou lorsque les pièces de rechange utilisées ne sont pas d'origine ou autorisées par le fabricant. Nous ne pouvons pas non plus être tenus pour responsables de dommages issus de réparations non conformes aux règles de l'art.

Faites-les effectuer dans un atelier de service après-vente ou un spécialiste dûment autorisé. Il en va de même pour les accessoires.

Remarque importante en cas de réparation:

Lors de l'envoi de la machine pour réparation, veuillez noter que celle-ci doit être envoyée exempte d'huile et d'essence pour des raisons de sécurité.

Commande de pièces de rechange

Il est nécessaire d'indiquer les informations suivantes:

• Type de machine
  • Référence de la machine

Pièces de rechange / accessoires

Lame de tondeuse à gazon - Numéro d'article: 7911200616

Informations concernant le service après-vente

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l'utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consommables.

Pièces d'usure*: Bougie d'allumage, filtre à air, filtre à essence, lame, courroie trapézoïdale, pile, fusible, pneus

*Ne font pas partie de l'ensemble de livraison !

10. Stockage

Stockage prolongé

Laisser refroidir le moteur à combustion avant de ran- ger l'appareil dans un local fermé.

Ranger le tracteur de pelouse avec le réservoir vidé et le carburant dans une pièce fermée à clé et bien aérée.

Ne jamais ranger l'appareil avec de l'essence dans le réservoir de carburant dans un bâtiment où des vapeurs d'essence pourraient entrer en contact avec des flammes ou des étincelles.

S'il est nécessaire de vider le réservoir (p. ex. pour l'hivernage), vider le réservoir de carburant en plein air uniquement (p. ex. en faisant tourner le moteur à combustion dehors).

Ranger l'appareil en bon état de fonctionnement.

Toujours retirer et ranger la clé de contact en lieu sûr pour éviter toute utilisation non autorisée ou non conforme par des enfants ou autrui.

Nettoyer minutieusement le tracteur de pelouse avant son stockage (p. ex. hivernage). Les restes d'herbes et les feuilles sèches à proximité du silencieux risqueraient de s'enflammer. Risque d'inflammation !

Laisser l'appareil refroidir entièrement avant de le recouvrir.

Avant de remiser l'appareil, effectuer tous les travaux d'entretien nécessaires.

Si le tracteur de pelouse n'est pas utilisé pendant une durée prolongée, les câbles de batterie doivent être débranchés. SCHEPPACH recommande de démonter la batterie et de la stocker entièrement chargée dans une pièce fermée à clé et au sec.

Mettre les batteries à l'abri de toute utilisation non autorisée (hors de portée des enfants p. ex.).

Chargez la pile 1 à 2 fois pendant l'hiver, afin de vous assurer qu'elle maintienne sa pleine capacité de chargement. Un mauvais entreposage peut endommager la pile et est exclu de la garantie.

Transport

Transport du tracteur de pelouse

Le tracteur de pelouse peut entraîner des blessures graves en raison du risque d'écrasement sous son poids. Faire preuve d'une extrême prudence lors du chargement ou déchargement du tracteur de pelouse pour le transport dans un véhicule ou une remorque.

Ce tracteur de pelouse ne doit pas être remorqué. Pour le transport sur la voie publique, un véhicule ou une remorque approprié doit être utilisé.

Fixer la tondeuse autoportée de manière sécurisée sur une surface de chargement en cas de transport. Serrer systématiquement le frein de stationnement.

Débrayer l'entraînement de la lame de coupe ou des équipements avant le transport.

Respecter les directives locales en vigueur lors du transport de l'appareil, en particulier les dispositions concernant la sécurité des charges et le transport d'objets sur des surfaces de chargement.

Après le chargement et avant la suite du transport, laisser l'appareil refroidir complètement, tout particulièrement le moteur et le silencieux. Pendant le transport, maintenir la surface de chargement et la zone située autour du silencieux et du moteur exemptes de matériaux inflammables tels que de la paille, des feuilles ou des résidus d'herbe séchée.

Toujours retirer la clé de contact

11. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit de recyclage des matières premières. L'appareil et ses accessoires sont composés matériaux divers, comme par ex. des métaux et matières plastiques. Éliminez les composants défectueux en utilisant les filiaires d'élimination des déchets spéciaux. Renseignez-vous auprès d'un revendeur spécialisé ou auprès de l'administration de votre commune !

Ne pas jeter les vieux appareils avec les déchets ménagers!

Ce symbole indique que conformément à la directive relative aux déchets d'équipements électriques et électroniques (2012/19/UE) et aux lois nationales, ce produit ne doit pas être jeté avec les déchets ménagers. Ce produit doit être remis à un centre de collecte prévu à cet effet. Le produit peut par ex. être retourné à l'achat d'un produit similaire ou être remis à un centre de collecte autorisé pour le recyclage d'appareils électriques et électroniques usagés. En raison des substances potentiellement dangereuses souvent contenues dans les appareils électriques et électroniques usagés, la manipulation non conforme des appareils usagés peut avoir un impact négatif sur l'environnement et la santé humaine. Une élimination conforme de ce produit contribue en outre à une utilisation efficace des ressources naturelles. Pour plus d'informations sur les centres de collecte des appareils usagés, veuillez contacter votre municipalité, le service communal d'élimination des déchets, un organisme agréé pour éliminer les déchets d'équipements électriques et électroniques ou le service d'enlèvement des déchets.

Ne pas jeter les piles et accus avec les déchets ménagers!

En tant que consommateur, vous êtes légalement tenu de porter les piles et accus, qu'ils contiennent des polluants* ou non, à un de collecte de votre commune/quartier ou du erce, de sorte qu'ils puissent être éliminés e respect de l'environnement.

*marqué par: Cd = cadmium, Hg = mercure, Pb = plomb

- Retirez les piles du laser avant d'éliminer la machine et les piles.

12.Dépannage

Dépannage

Le tableau énumère les pannes possibles, leur cause probable et les possibilités de résolution. Si le problème persiste, faites appel à un spécialiste.

⚠ PRÉCAUTION!

Arrêtez tout d'abord le moteur et retirez le câble d'allumage avant toute inspection ou réglage.

⚠ PRÉCAUTION!

Si après un réglage ou une réparation, le moteur a tourné quelques minutes, pensez au fait que le pot d'échappement et d'autres pièces sont chaudes. Donc, ne les touchez pas afin d'éviter des brûlures.

Panne Cause probable Dépannage
Fonctionne avec des ratées, fortes vibrations de l'appareil	vis desserréesfixation de la lame desserréelame non équilibréela courroie trapézoïdale est endommagée.Le canal d'éjection est bouché.	contrôlez les viscontrôlez la fixation de la lameremplacez la lameRemplacer la courroie trapézoïdale.Nettoyer le canal d'éjection.
Le moteur ne fonctionne pas	Mauvais ordre de démarrageMauvais réglage de Chokelevier du frein-moteur non appuyémauvaise position de l'accélérateurbougie d'allumage défectueusréservoir à essence videCâbles Bowden trop longsamauvais carburant, entreposagesans vidange du réservoir d'essence, mauvaise sorte d'essenceBougie d'allumage encrassée (résidus de charbon sur les électrodes), écart entre les électrodes trop grandLa bougie d'allumage est mouilléepar l'essence (moteur noyé)moteur défectueux	Vérifier la procédure de démarrageVérifier le réglage de Chokeappuyez sur le levier du freincontrôlez le paramétrageremplacez la bougie d'allumageremplissez de carburantProcéder au réglage ultérieur descâbles Bowden par écrou-raccord.Vider le réservoir d'essence et le carbu-rateur. Faire l'appoint d'essence fraîche.Nettoyer la bougie, contrôler la capacitécalorifique de la bougie, éventuellementrenouveler la bougie, réglage 0,6-0,8mmSécher la bougie et la réinsérer.consultez un réparateur
Le moteur est très chaud.	Les ailettes de refroidissement sontencrassées.Le niveau d'huile moteur est insuffisant.La courroie trapézoïdale est usée.	Nettoyer les ailettes de refroidissement.Contrôler le niveau de remplissaged'huile moteur et faire l'appoint.Remplacer la courroie trapézoïdale.
L'appareil n'avance pas.	Transmission débrayée.Courroie trapézoïdale (transmission)décrochée.La courroie trapézoïdale (transmis-sion) est usée ou endommagée.La clavette manque au niveau del'axe arrière et des roues arrière.	Embrayer la transmission (tige de dé-brayage du boîtier de transmission).Accrocher la courroie trapézoïdale(transmission).Remplacer la courroie trapézoïdale(transmission).Monter la clavette.
Le moteur fonctionne avecdes ratées	filtre à air encrassébougie d'allumage encrassée	nettoyez le filtre à airnettoyez la bougie d'allumage
Le gazon vire au jaune, coupeirrégulière	lame émousséehauteur de coupe trop basse	aiguisez la lamerèglez à la hauteur correcte
L'éjection d'herbe n'est pascorrecte	hauteur de coupe trop basselame uséebac collecteur bouchéCanal obturéHerbe trop mouilléevitesse de conduite trop élevée	règlez correctementremplacez la lamevidez le bac collecteurNettoyer le canal d'éjectionTondre sous temps secSélectionner une vitesse inférieure
La tondeuse ne démarre pasavec le démarrage électrique	Pile déchargéeFusible grillé	Charger la pileRemplacer le fusible
Réduction de la puissance dumoteur pendant la tonte	Vitesse de conduite trop élevée parrapport à la hauteur de coupe	Réduire la vitesse de conduite et aug-menter la hauteur de coupe
Puissance de freinage insuf-fisante	Le frein n'est plus réglé correctement	Contacter le commerçant spécialisé/leservice après-vente

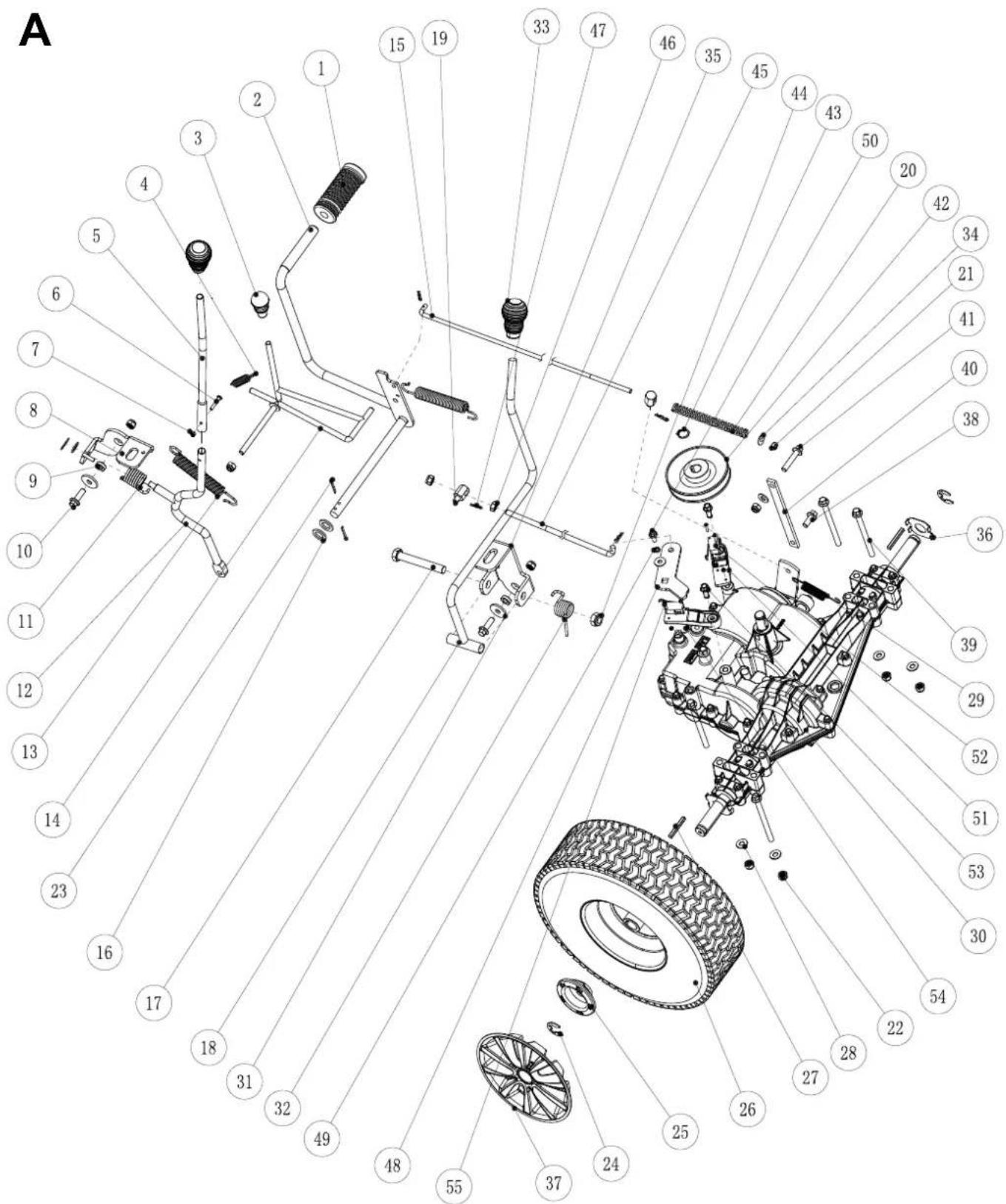

A 15 19 33 47 46 35 45 44 43 50 20 42 34 21 41 40 38 36 39 29 52 51 53 30 54 22 28 27 26 25 24 37 35 48 55 49 48 32 31 18 17 16 15 14 13 12 11 10 9 8 7 6 5

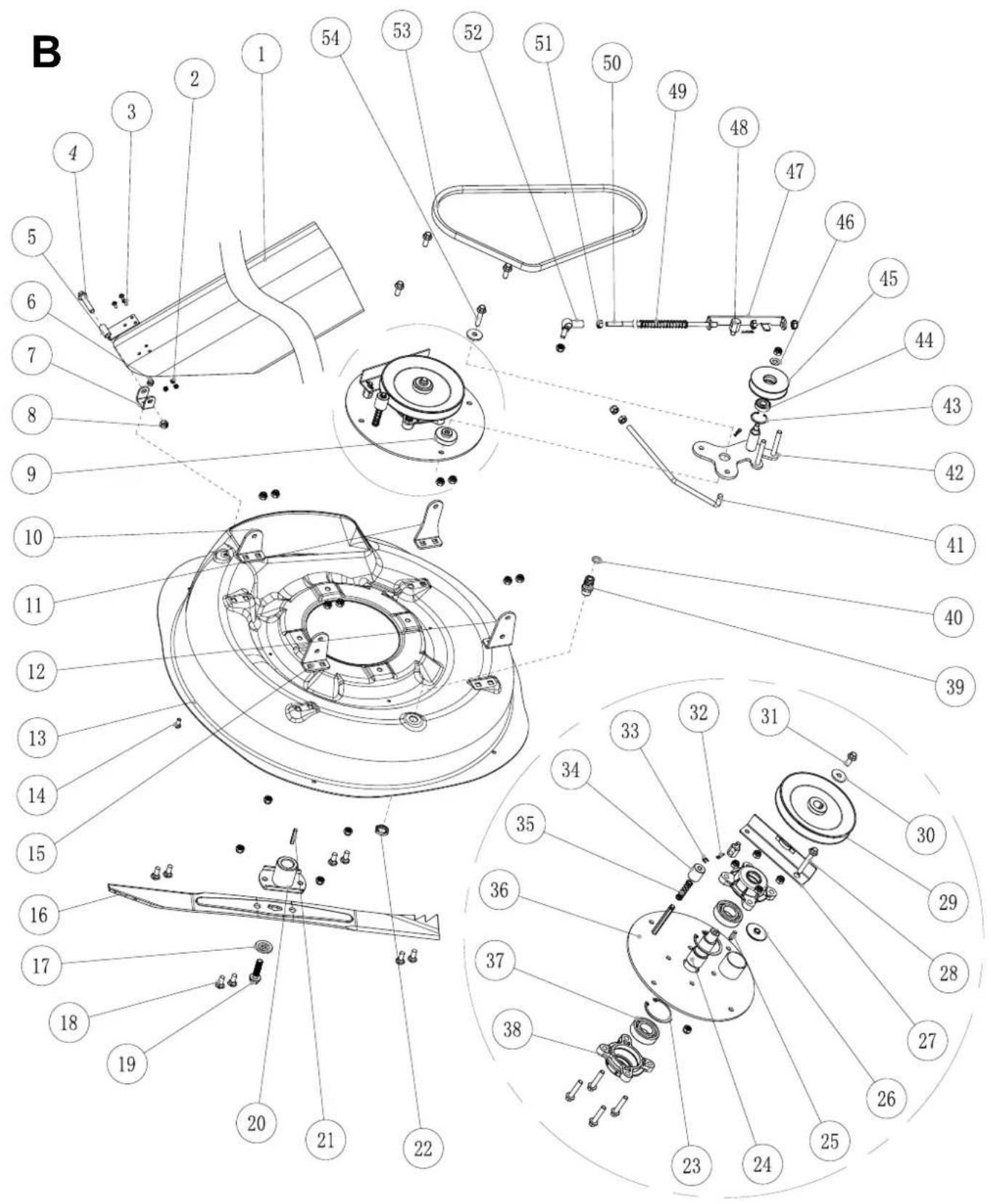

B 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54

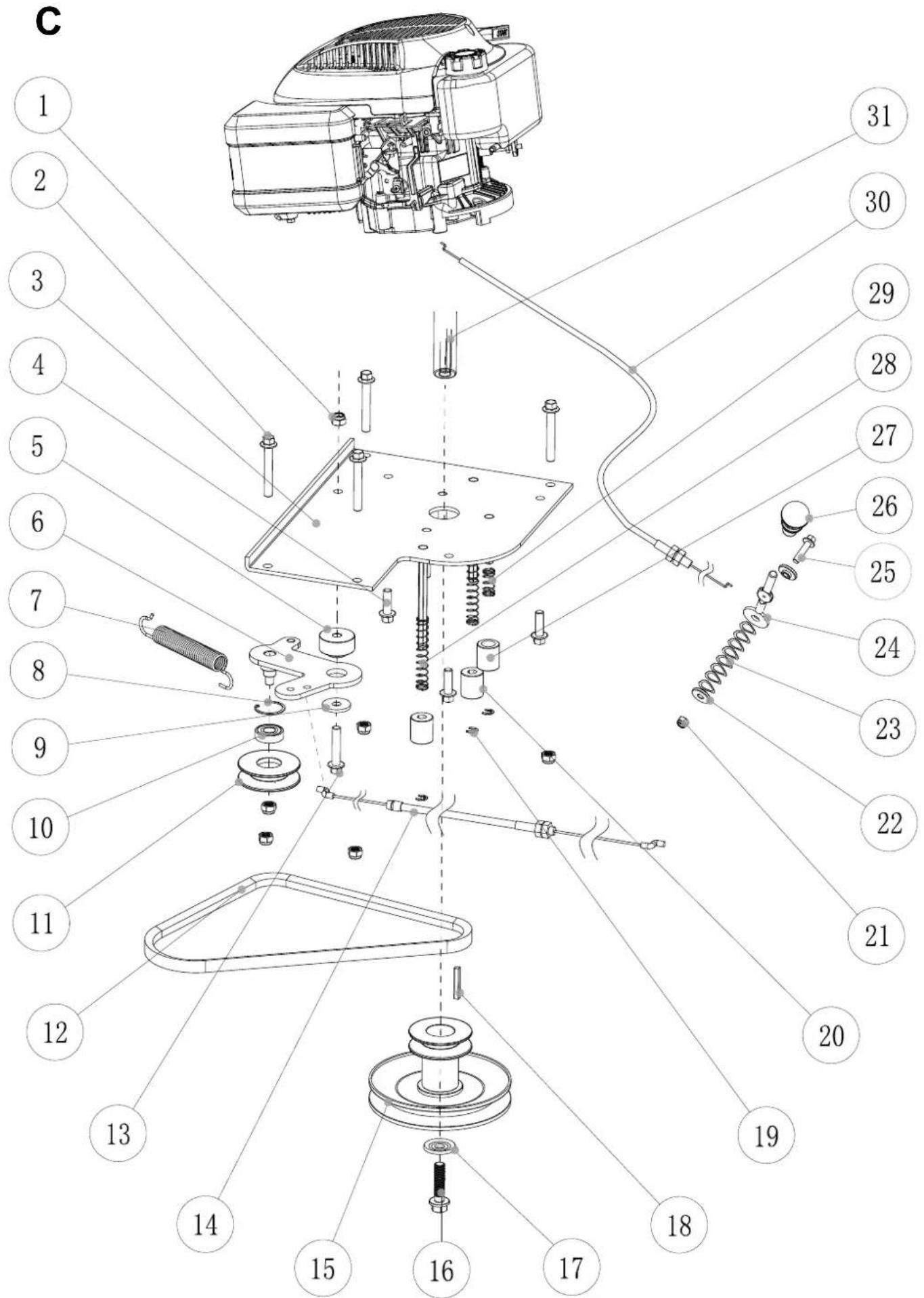

C 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31

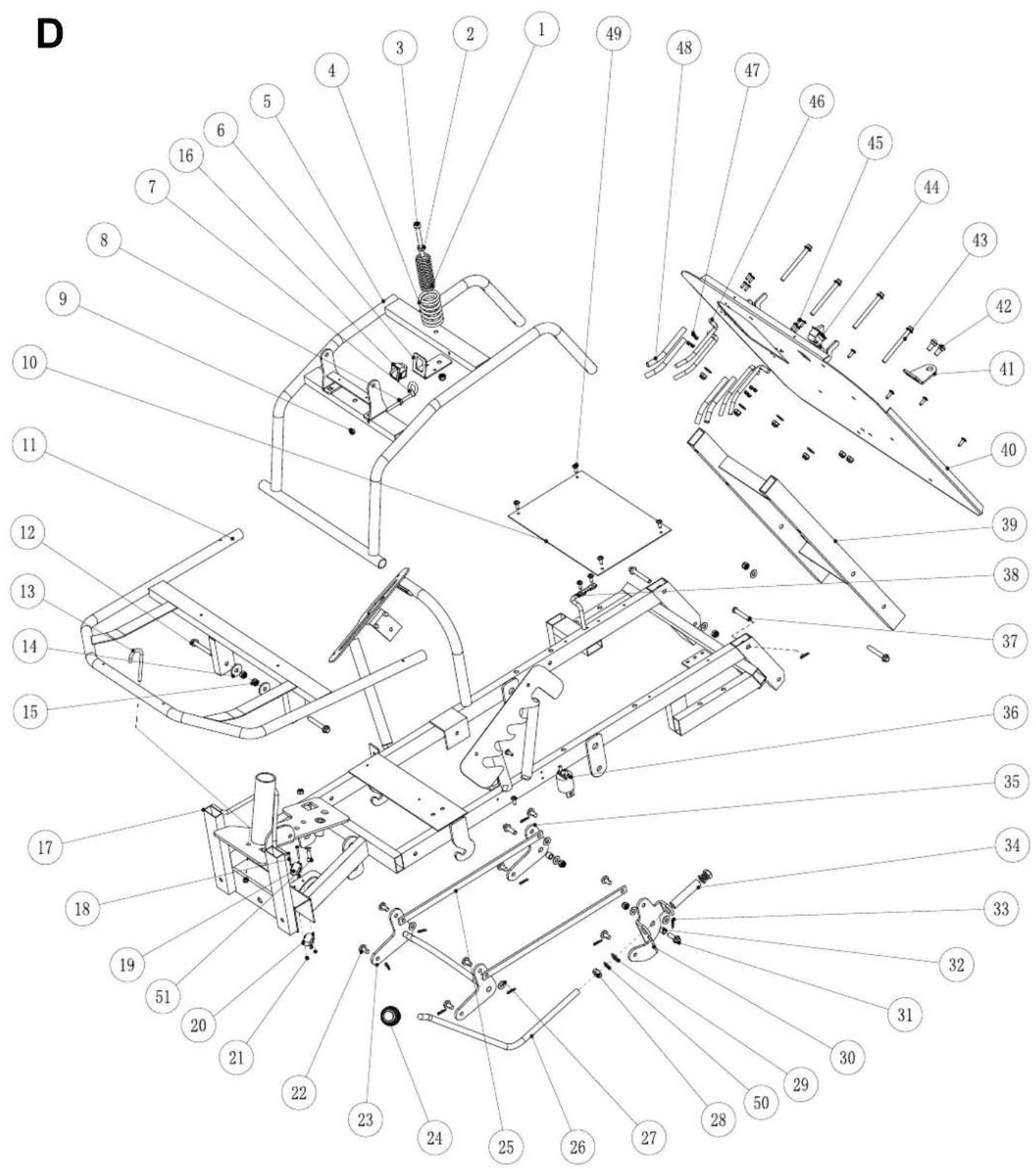

D

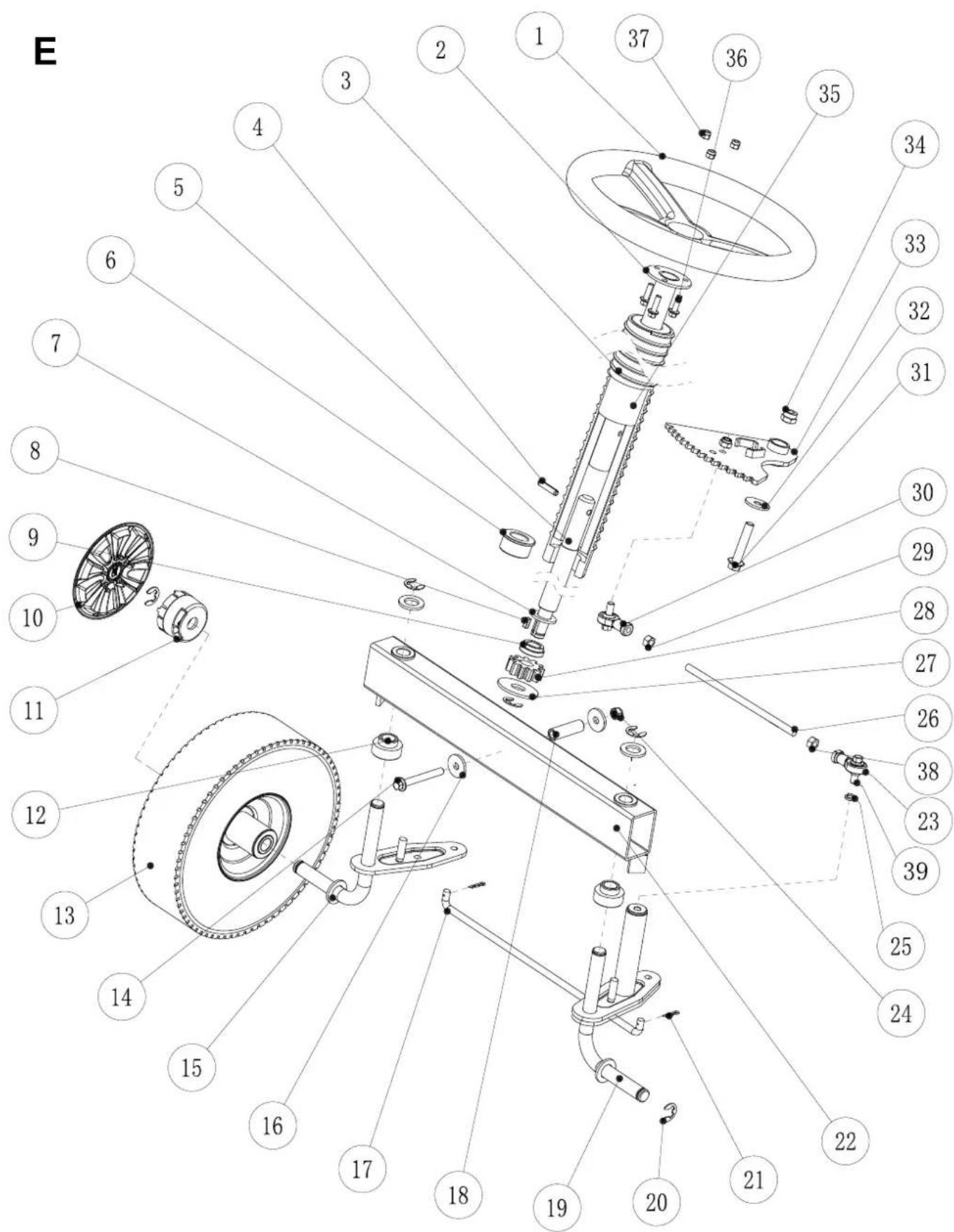

E 1 2 3 37 36 35 34 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34

F 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 18 19 20 21 22 24

G 1 2 7 1 10 11 12 13 5 9 4 8 3

CE - Déclaration de conformité

CE

Le fabricant assume seul la responsabilité d'établir la présente déclaration de conformité.

Les défauts visibles doivent être signalés au plus tard 8 jours après la réception de la marchandise, sans quoi l'acheteur perd tout droit au dédommagement. Nous garantissons nos machines, dans la mesure où elles sont utilisées de façon conforme, pendant la durée légale de garantie à compter de la réception, sachant que nous remplaçons gratuitement toute pièce de la machine devenue inutilisable du fait d'un défaut de matière ou d'usinage durant cette période. Toutes les

pièces que nous ne fabriquons pas nous-mêmes ne sont garanties que si nous avons la possibilité d'un recours en garantie auprès des fournisseurs respectifs. Les frais de main d'œuvre occasionnés par le remplacement des pièces sont à la charge de l'acquéreur. Tous droits à réhibition et toutes prétentions à une remise ainsi que tous autres droits à dommages et intérêts sont exclus

Garanzia IT
