ZX-3623 - Alimentation d'énergie non interruptible Revolt - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Mini onduleur (Alimentation d'énergie non interruptible)
Marque	Revolt
Modèle	ZX-3623
Dimensions	16 x 10,5 x 2,8 cm
Poids	0,4 kg
Batterie	Lithium-ion 3,7 V DC, 8800 mAh, 32,56 Wh
Entrée secteur	100 - 240 V AC, 50/60 Hz, max. 17 W
Sortie USB	5 V, 1,0 A (5 W)
Sortie DC	9 V ou 12 V sélectionnable, 1,0 A (12 W)
Sortie POE	15 V ou 24 V sélectionnable, 0,6 A (15 V : 10 W, 24 V : 15 W)
Connecteurs inclus	8 adaptateurs DC (différentes tailles) + câble en Y DC (5,5 x 2,1 mm et 5,5 x 2,5 mm)
Indicateurs LED	4 LED de niveau de batterie (25%, 50%, 75%, 100%) ; LED de statut ; LED de tension sélectionnée
Protections	Protection indépendante par sortie contre surcharge et court-circuit ; protection générale de la puissance
Utilisation	Alimentation de secours pour appareils DC et POE ; charge de mobiles via USB
Autonomie	Variable selon la charge : batterie 32,56 Wh
Entretien	Ne pas ouvrir ; éviter humidité, chaleur extrême ; nettoyer avec un chiffon sec
Consignes de sécurité	Vérifier tension et polarité avant branchement ; ne pas dépasser la puissance totale ; ne pas utiliser si endommagé
Accessoires optionnels	Câble USB (disponible séparément)
Garantie	Consulter le revendeur
Recyclage	Ne pas jeter avec les déchets ménagers ; déposer en point de collecte
Conformité	Directives UE 2011/65/UE, 2015/863, 2014/30/UE

FOIRE AUX QUESTIONS - ZX-3623 Revolt

Comment recharger complètement l'onduleur avant la première utilisation ?

Branchez le câble d'alimentation fourni sur l'entrée AC de l'onduleur et sur une prise secteur. Attendez que les quatre LED de capacité deviennent vertes, puis débranchez.

Comment choisir la tension de sortie pour mes appareils ?

Utilisez le commutateur DC pour choisir entre 9V et 12V sur le port DC. Pour le port POE, utilisez le commutateur POE pour choisir entre 15V et 24V. Assurez-vous que votre appareil supporte la tension sélectionnée.

Que faire si la LED 25% clignote en rouge ?

Cela signifie que la batterie est faible. Rechargez rapidement l'onduleur en le branchant sur secteur.

Puis-je utiliser la sortie POE avec n'importe quel appareil ?

Non, assurez-vous que votre appareil est compatible POE et supporte 15V ou 24V. La connexion POE-LAN ne fonctionne qu'avec ces tensions.

Comment allumer et éteindre l'onduleur ?

Maintenez enfoncé le bouton Power pendant quelques secondes pour allumer. Pour éteindre, maintenez à nouveau enfoncé. Les LED de tension correspondantes s'allument en vert.

Que se passe-t-il en cas de surcharge ?

Si la puissance totale dépasse la limite, toutes les sorties s'éteignent. Débranchez la cause de la surcharge. L'onduleur tentera de redémarrer toutes les 5 secondes.

Puis-je charger un téléphone via l'onduleur ?

Oui, utilisez le port USB-A pour charger des appareils mobiles. Il fournit 5V / 1A (5W).

Comment savoir le niveau de charge restant ?

Les quatre LED de capacité indiquent le niveau : vertes à 25%, 50%, 75% et 100%. En fonctionnement, la dernière allumée clignote si la batterie est faible.

Quelles sont les précautions de sécurité importantes ?

Ne pas ouvrir, ne pas exposer à l'eau ou à une chaleur extrême, ne pas utiliser si endommagé, et vérifier la polarité avant branchement. Tenir hors de portée des enfants.

Comment entretenir la batterie pour prolonger sa durée de vie ?

Ne pas décharger complètement. Pour un stockage long, laissez la batterie chargée à environ 30%. Stockez entre 10°C et 20°C, à l'abri du soleil.

MODE D'EMPLOI ZX-3623 Revolt

1. 3,0 mm 1,1 mm
2. 3,5 mm 1,35 mm
3. 4,0 mm 1,7 mm
4. 4,8 mm 1,7 mm
5. 5,5 mm 1,7mm
6. 5,5 mm 2,1 mm
7. 6,3 mm 3,0 mm
8. 6,0 mm 1,4 mm

Inbetriebnahme

Nous vous remercions d'avoir choisi cet onduleur.

Afin d'utiliser au mieux votre nouveau produit, veuillez lire attentivement ce mode d'emploi et respecter les consignes et astuces suivantes.

Contenu

- Mini onduleur

- Câble d'alimentation

• Câble en Y DC 5,5 x 2,1 mm + 5,5 x 2,5 mm

- 8 adaptateurs DC

- Mode d'emploi

Accessoire en option, disponible séparément sur www.pearl.fr : • Câble USB

Caractéristiques techniques

Entrée	100 à 240 V AC 50/60Hz
Puissance absorbée	Max. 17 W
Sortie	USB	DC	POE
Tension de sortie	5 V	9 V / 12 V	15 V / 24 V
Polarité d'entrée		- - +	+4,5 pins-7,8 pins
Puissance de sortie /d'alimentation (total)	1,0 A / 5 W	1,0 A / 12 W	0,6 A (15 V 10 W)Ou 0,6 A(24 V 15 W)
Batterie lithium-ion	3,7 V DC 8800 mAh 32,56 Wh
Dimensions	16 x 10,5 x 2,8 cm
Poids	0,4 kg

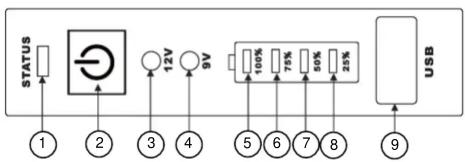

Description du produit

Mini onduleur


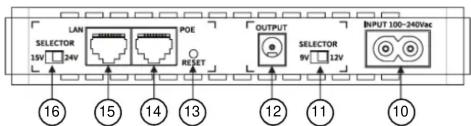

LAN SELECTOR 15V 24V POE RESET OUTPUT SELECTOR 9V 12V INPUT 100-240Vdc 16 15 14 13 12 11 10

1. LED de statut

2. Touche Power

3. LED 12 V

(LED 15 V POE)

1. LED 9 V

(LED 24 V POE)

1. 100 % de capacité

2. 75 % de capacité

3. 50 % de capacité

4. 25 % de capacité

5. Port USB A

6. Entrée AC

7. Commutateur de

1. Sortie DC 9 V / 12 V

2. Bouton Reset pour appareils POE

3. Port LAN Ethernet

(POE 15 V / 24 V)

1. Port LAN Ethernet

2. Interrupteur de tension

POE 15 V / 24 V

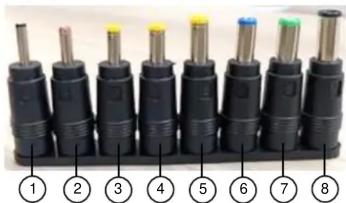

Adaptateur DC

1. 3,0 mm 1,1 mm

2. 3,5 mm 1,35 mm

3. 4,0 mm 1,7 mm

4. 4,8 mm 1,7 mm

5. 5,5 mm 1,7mm

6. 5,5 mm 2,1 mm

7. 6,3 mm 3,0 mm

8. 6,0 mm 1,4 mm

Mise en marche

1. Avant la première utilisation, rechargez complètement l'onduleur. Pour ce faire, branchez le câble d'alimentation fourni sur la prise d'entrée AC de l'onduleur et sur une prise de courant appropriée.

2. Vous pouvez lire la progression du chargement grâce aux quatre LED de la capacité de la batterie.

3. Dès que les quatre LED de la capacité de la batterie sont vertes, votre onduleur est complètement chargé. Débranchez votre onduleur de l'alimentation électrique.

NOTE :

Si la LED 25% commence à clignoter en rouge pendant le fonctionnement, la puissance de la batterie de votre onduleur est faible. Veuillez recharger votre onduleur rapidement.

Utilisation

1. Réglez la tension de votre onduleur sur la tension nécessaire à l'aide des interrupteurs de tension.

2. Déplacez le commutateur de tension DC pour régler la tension de sortie du port DC entre 9V et 12V.

3. Déplacez le commutateur de tension POE pour régler la tension de sortie du port POE entre 15V et 24V.

NOTE :

Avant d'utiliser la connexion POE-LAN, assurez-vous que votre appareil POE est compatible. La connexion POE-LAN supporte uniquement 15V et 24V.

1. Branchez l'onduleur à l'appareil de votre choix.
2. Allumez ensuite votre UPS, puis l'appareil.

- Pour mettre votre onduleur sous tension, maintenez le bouton d'alimentation enfoncé pendant quelques secondes. Selon la tension réglée, la LED 12V (LED POE 15V) ou la LED 9V (LED POE 24V) s'allume en vert.

NOTE

Chaque sortie dispose d'une protection indépendante contre la puissance de sortie et les courts-circuits, ainsi que d'un mécanisme général de protection de la puissance. La puissance de toutes les charges branchées ne doit pas dépasser la puissance de sortie préréglée. Dans le cas contraire, la sortie correspondante sera désactivée. Si vous dépassez la puissance totale préréglée, toutes les sorties s'éteignent. Débranchez alors la cause de la surcharge. L'onduleur tente de redémarrer toutes les 5 secondes.

1. La prise USB-A permet de charger un appareil mobile.

Consignes de sécurité

• Ce mode d'emploi vous permet de vous familiariser avec le fonctionnement du produit. Conservez précieusement ce mode d'emploi afin de pouvoir le consulter en cas de besoin. Le cas échéant, transmettez-le avec le produit à l'utilisateur suivant.
• Pour connaître les conditions de garantie, veuillez contacter votre revendeur. Veuillez également tenir compte des

Mini onduleur

ZX-3540-675

conditions générales de vente !

• Veillez à utiliser le produit uniquement comme indiqué dans la notice. Une mauvaise utilisation peut endommager le produit ou son environnement.
• Respectez les consignes de sécurité pendant l'utilisation.
• Pour éviter que la batterie ne se décharge trop, redémarrez l'onduleur après un arrêt automatique si la batterie est faible.
• Vérifiez la tension, l'intensité et la polarité de fonctionnement des consommateurs avant de les brancher à l'onduleur. Choisissez ensuite la tension appropriée.
• La connexion POE-LAN ne prend en charge que 15V et 24V. Avant d'utiliser la connexion POE-LAN, veuillez vous assurer que votre appareil est compatible POE.
• Le produit, ses accessoires et leur emballage ne sont pas des jouets. Tenir hors de la portée des enfants !
• Le démontage ou la modification du produit affecte sa sécurité. Attention : risque de blessures !
• Toute modification ou réparation de l'appareil ou de ses accessoires doit être effectuée exclusivement par le fabricant ou par un spécialiste dûment autorisé.
• N'ouvrez pas le produit. Ne tentez jamais de réparer vous-même le produit !
• Manipulez le produit avec précaution. Un coup, un choc, ou une chute, même de faible hauteur, peut l'endommager.
• N'exposez le produit ni à l'humidité ni à une chaleur extrême
• Ne plongez l'appareil ni dans l'eau ni dans un autre liquide.
• Ne touchez jamais le produit avec des mains mouillées ou humides.
• Avant chaque utilisation, vérifiez que le produit n'est pas endommagé. Ne l'utilisez pas s'il est endommagé.
• N'utilisez pas le produit après un dysfonctionnement, par exemple s'il est tombé dans l'eau ou s'il a été endommagé.
• Veillez à ce que le produit soit alimenté par une prise facilement accessible afin de pouvoir débrancher l'appareil rapidement en cas d'urgence.
• Ne débranchez jamais la fiche du produit avec des mains mouillées.
• Lorsque vous débranchez la fiche de la prise murale, tirez toujours directement sur le connecteur. Ne tirez jamais sur le câble, il pourrait être endommagé. Ne transportez jamais l'appareil en le tenant par le câble.
• Vérifiez que la tension secteur indiquée sur la plaque signalétique correspond à celle de votre alimentation secteur.
• Veillez à ne pas plier, écraser ou pincer le câble d'alimentation. Ne l'exposez ni à des sources de chaleur, ni à des objets tranchants. Il ne doit pas devenir un obstacle sur

lequel quelqu'un risquerait de trébucher.

• Tenir hors de la portée et de la vue des enfants.
• Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter tout danger. N'utilisez pas l'appareil tant que la réparation n'a pas été effectuée.
• Aucune garantie ne pourra être appliquée en cas de mauvaise utilisation.

- Le fabricant décline toute responsabilité en cas de dégâts matériels ou dommages (physiques ou moraux) dus à une mauvaise utilisation et/ou au non-respect des consignes de sécurité.

- Sous réserve de modification et d'erreur.

Consignes importantes sur les batteries

• Maintenez les batteries hors de portée des enfants.
• Ne laissez pas la batterie chauffer à plus de 60 °C et ne la jetez pas dans le feu : Risque d'explosion et d'incendie !
• Ne court-circuitez pas la batterie.
• N'essayez jamais d'ouvrir les batteries.
• Restez à proximité de la batterie lors du chargement et contrôlez régulièrement sa température.
• N'exposez pas la batterie à des charges mécaniques. Évitez de faire tomber, de frapper, de tordre ou de couper la batterie.
• Interrompez immédiatement le processus de chargement en cas de forte surchauffe. Une batterie qui chauffe fortement ou se déforme au cours du chargement est défectueuse. Vous ne devez pas continuer à l'utiliser.
• Respectez obligatoirement la bonne polarité du connecteur pour le chargement des accumulateurs. Un mauvais branchement du connecteur de chargement, un chargeur inadapté ou une polarité inversée créent un risque de court-circuit et d'explosion !
• Veillez à ne jamais décharger complètement la batterie ; cela diminue sa durée de vie.
• Si vous pensez ne pas utiliser la pile/batterie durant une longue période, nous vous recommandons de la laisser chargée à environ 30 % de sa capacité.

- Ne la stockez pas dans un endroit exposé aux rayons directs du soleil. La température idéale du lieu de stockage est comprise entre 10 et 20 °C.

Consignes importantes pour le traitement des déchets

Cet appareil électronique ne doit PAS être jeté dans la poubelle de déchets ménagers. Pour l'enlèvement approprié des déchets, veuillez vous adresser aux points de ramassage publics de votre municipalité.

Les détails concernant l'emplacement d'un tel point de ramassage et des éventuelles restrictions de quantité existantes par jour/mois/année, ainsi que sur des frais éventuels de collecte, sont disponibles dans votre municipalité.

Déclaration de conformité

La société PEARL GmbH déclare ce produit ZX-3540 conforme aux directives actuelles suivantes du Parlement Européen : 2011/65/UE et 2015/863, relatives à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques, et 2014/30/UE, concernant la compatibilité électromagnétique.

Service Qualité

Dipl. Ing. (FH) Andreas Kurtasz

La déclaration de conformité complète du produit est disponible en téléchargement à l'adresse www.pearl.fr/support/notices ou sur simple demande par courriel à [e-mail].
