Caractéristiques techniques	Mini-USV avec une capacité de 600 VA / 360 W, technologie Line-Interactive, temps de réponse de 4 ms.
Entrée	Plage de tension d'entrée : 160 - 290 V, fréquence : 50/60 Hz.
Sortie	Sortie sinusoidale pure, 4 prises Schuko, tension de sortie : 230 V.
Utilisation	Idéal pour protéger les équipements informatiques, les appareils électroniques sensibles et les systèmes de télécommunication.
Maintenance	Vérifier régulièrement l'état des batteries, remplacer les batteries tous les 3 à 5 ans selon l'utilisation.
Sécurité	Protection contre les surtensions, court-circuits et surcharges, conforme aux normes CE.
Informations générales	Dimensions : 280 x 100 x 140 mm, poids : 4,5 kg, garantie de 2 ans.

FOIRE AUX QUESTIONS - Mini-USV PX-1931-675 Revolt

Qu'est-ce que le Revolt Mini-USV PX-1931-675 ?

Le Revolt Mini-USV PX-1931-675 est une alimentation d'énergie non interruptible qui permet de fournir une alimentation continue à vos appareils en cas de coupure de courant.

Comment installer le Revolt Mini-USV PX-1931-675 ?

Pour installer le Revolt Mini-USV, branchez-le à une prise électrique et connectez vos appareils à ses sorties. Assurez-vous que le dispositif est complètement chargé avant une première utilisation.

Pourquoi mon Revolt Mini-USV ne charge-t-il pas ?

Vérifiez que l'appareil est correctement branché à une prise fonctionnelle. Si la prise est en bon état, il se peut que le fusible de l'USV soit grillé ou que l'appareil soit défectueux.

Quelle est l'autonomie du Revolt Mini-USV PX-1931-675 ?

L'autonomie dépend de la charge connectée. En général, il peut fournir entre 10 et 30 minutes d'alimentation selon les appareils branchés.

Comment savoir si la batterie de mon Mini-USV doit être remplacée ?

Si vous remarquez que l'autonomie de votre Mini-USV diminue significativement ou si l'appareil ne se recharge pas correctement, il est peut-être temps de remplacer la batterie.

Le Revolt Mini-USV PX-1931-675 peut-il protéger contre les surtensions ?

Oui, le Revolt Mini-USV est équipé de protections contre les surtensions pour protéger vos appareils connectés.

Que faire si le voyant de mon Revolt Mini-USV clignote ?

Un voyant clignotant peut indiquer un problème de batterie ou une surcharge. Vérifiez la charge et les appareils connectés, puis consultez le manuel d'utilisation pour plus d'informations.

Peut-on utiliser le Revolt Mini-USV avec un ordinateur ?

Oui, le Revolt Mini-USV est conçu pour être utilisé avec des ordinateurs ainsi que d'autres appareils électroniques sensibles.

Où trouver des pièces de rechange pour le Revolt Mini-USV PX-1931-675 ?

Les pièces de rechange peuvent être commandées auprès du fabricant ou chez des revendeurs agréés. Vérifiez toujours la compatibilité avec votre modèle.

Comment effectuer un test de la batterie du Revolt Mini-USV ?

Pour tester la batterie, débranchez l'alimentation principale et vérifiez si l'USV continue à alimenter vos appareils. Si l'alimentation s'arrête rapidement, la batterie peut être défaillante.

MODE D'EMPLOI Mini-USV PX-1931-675 Revolt

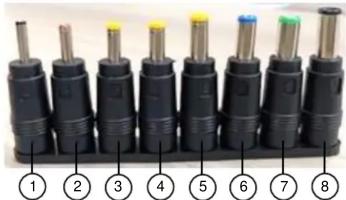

Qualitätsmanagement Dipl. Ing. (FH) Andreas Kurtasz Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer ZX-3540 ein.Mini onduleur Mode d'emploi – page 1 PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen Service commercial PEARL France : 0033 (0) 3 88 58 02 02 © REV1 – 30.11.2023 – JvdH//RM ZX-3540-675 Chère cliente, cher client, Nous vous remercions d'avoir choisi cet onduleur. Afin d'utiliser au mieux votre nouveau produit, veuillez lire attentivement ce mode d'emploi et respecter les consignes et astuces suivantes. Contenu Mini onduleur Câble d'alimentation Câble en Y DC 5,5 x 2,1 mm + 5,5 x 2,5 mm 8 adaptateurs DC Mode d'emploi Accessoire en option, disponible séparément sur www.pearl.fr : Câble USB Caractéristiques techniques Entrée 100 à 240 V AC 50/60Hz Puissance absorbée Max. 17 W Sortie USB

+4,5 pins -7,8 pins Puissance de sortie / d'alimentation (total) 1,0 A / 5

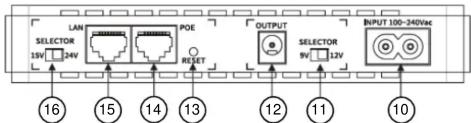

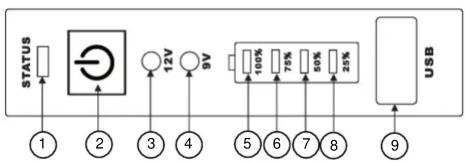

Batterie lithium-ion 3,7 V DC 8800 mAh 32,56 Wh Dimensions 16 x 10,5 x 2,8 cm Poids 0,4 kg Description du produit Mini onduleur

Commutateur de tension DC 9 V / 12 V

Bouton Reset pour appareils POE

Interrupteur de tension

6,0 mm 1,4 mm Mise en marche

1. Avant la première utilisation, rechargez complètement

l'onduleur. Pour ce faire, branchez le câble d'alimentation fourni sur la prise d'entrée AC de l'onduleur et sur une prise de courant appropriée.

2. Vous pouvez lire la progression du chargement grâce aux

quatre LED de la capacité de la batterie.

3. Dès que les quatre LED de la capacité de la batterie sont

vertes, votre onduleur est complètement chargé. Débranchez votre onduleur de l'alimentation électrique. NOTE : Si la LED 25% commence à clignoter en rouge pendant le fonctionnement, la puissance de la batterie de votre onduleur est faible. Veuillez recharger votre onduleur rapidement. Utilisation

1. Réglez la tension de votre onduleur sur la tension nécessaire

à l'aide des interrupteurs de tension. Déplacez le commutateur de tension DC pour régler la tension de sortie du port DC entre 9V et 12V. Déplacez le commutateur de tension POE pour régler la tension de sortie du port POE entre 15V et 24V. NOTE : Avant d'utiliser la connexion POE-LAN, assurez-vous que votre appareil POE est compatible. La connexion POE-LAN supporte uniquement 15V et 24V.

2. Branchez l'onduleur à l'appareil de votre choix.

3. Allumez ensuite votre UPS, puis l'appareil.

Pour mettre votre onduleur sous tension, maintenez le bouton d'alimentation enfoncé pendant quelques secondes. Selon la tension réglée, la LED 12V (LED POE 15V) ou la LED 9V (LED POE 24V) s'allume en vert. NOTE : Chaque sortie dispose d'une protection indépendante contre la puissance de sortie et les courts-circuits, ainsi que d'un mécanisme général de protection de la puissance. La puissance de toutes les charges branchées ne doit pas dépasser la puissance de sortie préréglée. Dans le cas contraire, la sortie correspondante sera désactivée. Si vous dépassez la puissance totale préréglée, toutes les sorties s'éteignent. Débranchez alors la cause de la surcharge. L'onduleur tente de redémarrer toutes les 5 secondes.

4. La prise USB-A permet de charger un appareil mobile.

Consignes de sécurité Ce mode d'emploi vous permet de vous familiariser avec le fonctionnement du produit. Conservez précieusement ce mode d'emploi afin de pouvoir le consulter en cas de besoin. Le cas échéant, transmettez-le avec le produit à l'utilisateur suivant. Pour connaître les conditions de garantie, veuillez contacter votre revendeur. Veuillez également tenir compte des

8Mini onduleur Mode d'emploi – page 2 PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen Service commercial PEARL France : 0033 (0) 3 88 58 02 02 © REV1 – 30.11.2023 – JvdH//RM ZX-3540-675 conditions générales de vente ! Veillez à utiliser le produit uniquement comme indiqué dans la notice. Une mauvaise utilisation peut endommager le produit ou son environnement. Respectez les consignes de sécurité pendant l'utilisation. Pour éviter que la batterie ne se décharge trop, redémarrez l'onduleur après un arrêt automatique si la batterie est faible. Vérifiez la tension, l'intensité et la polarité de fonctionnement des consommateurs avant de les brancher à l'onduleur. Choisissez ensuite la tension appropriée. La connexion POE-LAN ne prend en charge que 15V et 24V. Avant d'utiliser la connexion POE-LAN, veuillez vous assurer que votre appareil est compatible POE. Le produit, ses accessoires et leur emballage ne sont pas des jouets. Tenir hors de la portée des enfants ! Le démontage ou la modification du produit affecte sa sécurité. Attention : risque de blessures ! Toute modification ou réparation de l'appareil ou de ses accessoires doit être effectuée exclusivement par le fabricant ou par un spécialiste dûment autorisé. N'ouvrez pas le produit. Ne tentez jamais de réparer vous- même le produit ! Manipulez le produit avec précaution. Un coup, un choc, ou une chute, même de faible hauteur, peut l'endommager. N'exposez le produit ni à l'humidité ni à une chaleur extrême. Ne plongez l'appareil ni dans l'eau ni dans un autre liquide. Ne touchez jamais le produit avec des mains mouillées ou humides. Avant chaque utilisation, vérifiez que le produit n'est pas endommagé. Ne l'utilisez pas s'il est endommagé. N'utilisez pas le produit après un dysfonctionnement, par exemple s'il est tombé dans l'eau ou s'il a été endommagé. Veillez à ce que le produit soit alimenté par une prise facilement accessible afin de pouvoir débrancher l'appareil rapidement en cas d'urgence. Ne débranchez jamais la fiche du produit avec des mains mouillées. Lorsque vous débranchez la fiche de la prise murale, tirez toujours directement sur le connecteur. Ne tirez jamais sur le câble, il pourrait être endommagé. Ne transportez jamais l'appareil en le tenant par le câble. Vérifiez que la tension secteur indiquée sur la plaque signalétique correspond à celle de votre alimentation secteur. Veillez à ne pas plier, écraser ou pincer le câble d'alimentation. Ne l'exposez ni à des sources de chaleur, ni à des objets tranchants. Il ne doit pas devenir un obstacle sur lequel quelqu'un risquerait de trébucher. Tenir hors de la portée et de la vue des enfants. Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter tout danger. N'utilisez pas l'appareil tant que la réparation n‘a pas été effectuée. Aucune garantie ne pourra être appliquée en cas de mauvaise utilisation. Le fabricant décline toute responsabilité en cas de dégâts matériels ou dommages (physiques ou moraux) dus à une mauvaise utilisation et/ou au non-respect des consignes de sécurité. Sous réserve de modification et d'erreur. Consignes importantes sur les batteries Maintenez les batteries hors de portée des enfants. Ne laissez pas la batterie chauffer à plus de 60 °C et ne la jetez pas dans le feu : Risque d'explosion et d'incendie ! Ne court-circuitez pas la batterie. N'essayez jamais d'ouvrir les batteries. Restez à proximité de la batterie lors du chargement et contrôlez régulièrement sa température. N'exposez pas la batterie à des charges mécaniques. Évitez de faire tomber, de frapper, de tordre ou de couper la batterie. Interrompez immédiatement le processus de chargement en cas de forte surchauffe. Une batterie qui chauffe fortement ou se déforme au cours du chargement est défectueuse. Vous ne devez pas continuer à l'utiliser. Respectez obligatoirement la bonne polarité du connecteur pour le chargement des accumulateurs. Un mauvais branchement du connecteur de chargement, un chargeur inadapté ou une polarité inversée créent un risque de court- circuit et d'explosion ! Veillez à ne jamais décharger complètement la batterie ; cela diminue sa durée de vie. Si vous pensez ne pas utiliser la pile/batterie durant une longue période, nous vous recommandons de la laisser chargée à environ 30 % de sa capacité. Ne la stockez pas dans un endroit exposé aux rayons directs du soleil. La température idéale du lieu de stockage est comprise entre 10 et 20 °C. Consignes importantes pour le traitement des déchets Cet appareil électronique ne doit PAS être jeté dans la poubelle de déchets ménagers. Pour l'enlèvement approprié des déchets, veuillez vous adresser aux points de ramassage publics de votre municipalité. Les détails concernant l'emplacement d'un tel point de ramassage et des éventuelles restrictions de quantité existantes par jour/mois/année, ainsi que sur des frais éventuels de collecte, sont disponibles dans votre municipalité. Déclaration de conformité La société PEARL GmbH déclare ce produit ZX-3540 conforme aux directives actuelles suivantes du Parlement Européen : 2011/65/UE et 2015/863, relatives à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques, et 2014/30/UE, concernant la compatibilité électromagnétique. Service Qualité Dipl. Ing. (FH) Andreas Kurtasz La déclaration de conformité complète du produit est disponible en téléchargement à l'adresse www.pearl.fr/support/notices ou sur simple demande par courriel à [e-mail].
