MODE D'EMPLOI UCHF12PARGB-W-BP3 ENERMAX

≧50,000 @ 25°C1 x 4-Pin PWM-Anschluss, 1 x 4-Pin ARGB-Stecker (5V/D/-/G) ※ Les spécifications sont sujettes à modification sans préavis.※ Pour plus d’informations, visitez notre site: https://www.enermaxeu.com/fr/ 1 x Boîtier de contrôle RGB ENERMAX, 1x Câble d’alimentation du boîtier de contrôle (SATA),1 x Câble ARGB 3 en 1 (5V/D/-/G), 1 x Câble PWM 3 en 1, 1 x Adaptateur Molex, 12 x Vis, 1 x Adhésif aimantéRéférence du modèleDimensions (mm)Vitesse de rotation (tours/minute)Flux d’air (CFM)Débit d’air (m3/h)Pression statique (mm-H2O)Niveau acoustique (dBA)Courant d’entrée ventilateur (A)Courant d’entrée LED RGB (A)Voltage mesuré ventilateur (V)Voltage mesuré LED RGB (V)MTTF (heures)ConnecteursUCHF12PARGB-BP3120(W) x 120(H) x 25(D)500 ~ 1600 (±10%)22.5 ~ 72.138.2 ~ 122.420.2 ~ 1.9814 ~ 27

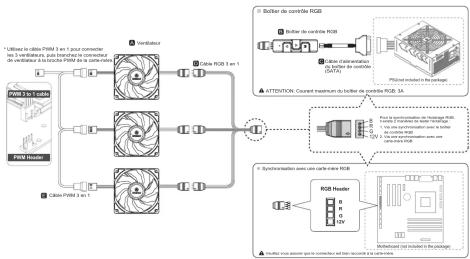

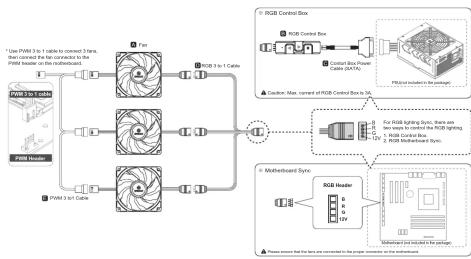

• Utilisez le câble PWM 3 en 1 pour connecter les 3 ventilateurs, puis branchez le connecteur de ventilateur à la broche PWM de la carte-mère. Câble PWM 3 en 1 Câble RGB 3 en 1 ※ Boîtier de contrôle RGB PSU(not included in the package) Câble d’alimentation du boîtier de contrôle (SATA) Boîtier de contrôle RGB ATTENTION: Courant maximum du boîtier de contrôle RGB: 3A ※ Synchronisation avec une carte-mère RGB Motherboard (not included in the package) Veuillez vous assurer que le connecteur est bien raccordé à la carte-mère. Pour la synchronisation de l’éclairage RGB, il existe 2 manières de tester l’éclairage :

1. Via une synchronisation avec le boîtier

2. Via une synchronisation avec une

carte-mère RGB RGB Header

Chapter 4 – RGB Control Box

Effect up/down Mode Light effect mode (GREEN) Les 4 couleurs des diodes indiquent les différents modes: VERT (Effets lumineux), ROUGE (Vitesse), BLEU (Luminosité) et JAUNE (Mode Auto). 1. Appuyez sur “M” jusqu’à ce que vous atteigniez le mode Effets lumineux (diode verte).2. Pour faire varier l’effet, appuyez sur▲ou▼.3. 10 effets lumineux sont prédéfinis: ① Arc-en-ciel galopant (par défaut), ② Arc-en-ciel respirant, ③ Arc-en-ciel flash, ④ Arc-en-ciel couvrant , ⑤ Arc-en-ciel coulant ⑥ Couleurs automatiques (8 couleurs), Appuyez sur▲pendant 3 secondes pour arrêter l’effet sur la couleur en cours. Appuyez de nouveau sur▲pendant 3 secondes pour retourner au mode couleurs automatiques.⑦ Ondulations automatiques (8 couleurs) ⑧ Overlay – Rouge, ⑨ Overlay – Vert, ⑩ Overlay – Bleu

4. Appuyez sur▼pendant 3 secondes pour retourner à l’effet arc-en-ciel galopant par défaut.
