MODE D'EMPLOI RLV4300A1005 HONEYWELL

Manuel du propriétaire

Veuillez lire le mode d'emploi et le conserver en lieu sûr.

Pour obtenir de l'aide veuillez visiter honeywellhome.com

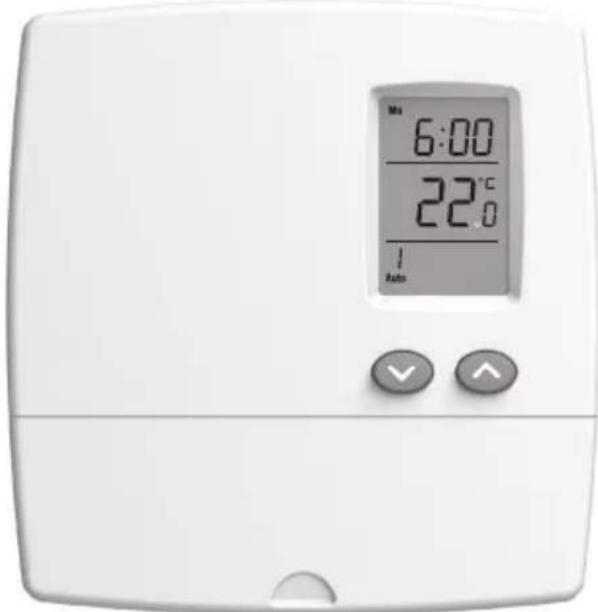

RLV4300

Application

Ce thermostat est conçu pour commander un appareil de chauffage électrique tel qu'une plinthe chauffante, un plafond radiant, un convecteur ou un ventiloconvecteur.

Ce thermostat NE PEUT être utilisé avec :

• une charge résistive inférieure à 1,25 A
• une charge résistive supérieure à 12,5 A
• un appareil muni d'un contacteur ou d'un relais (charge inductive)
• un système de chauffage central.

MISE EN GARDE : Risque de chocs électriques.

Ne pas installer ce régulateur tension secteur (tension secteur de 120 V à 140 V) à moins d'être très familier avec les raccordements électriques et l'installation des régulateurs tension secteur. Une mauvaise manipulation lors

de l'installation peut causer des blessures graves ou la mort.

Besoin d'aide? Nous sommes à votre service.

Composer le 1-800-468-1502 pour obtenir de l'aide au raccordement avant de retourner le thermostat au magasin.

NO MERCURY NE PAS JETER LE MERCURE

Ce produit ne contient aucun mercure.

Cependant, ce produit peut remplacer un produit qui contient du mercure. Le mercure et les produits contenant du mercure ne doivent pas être jetés aux ordures ménagères.

Pour obtenir plus d>informations pour savoir comment et où recycler adéquatement un thermostat contenant du mercure aux États-Unis, consultez l>organisme de recyclage des thermostats (Thermostat Recycling Corporation) à www.thermostat-recycle.org.

Pour le recyclage de thermostats contenant du mercure au Canada, consultez l>organisme Switch the Stat à www.switchthestat.ca

PIÈCES FOURNIES

• Un (1) thermostat
• Deux (2) vis de montage 6-32
• Deux (2) connecteurs sans soudure

Directives d'installation

METTRE LE SYSTÈME DE CHAUFFAGE HORS TENSION AFIN D'ÉVITER TOUT RISQUE DE CHOC ÉLECTRIQUE.

• Tous les câbles et les connexions doivent être conformes au code d'électricité local.
• Les fils du thermostat qui servent aux raccordements de ligne et de charge sont étamés. Des connecteurs CO/ALR spéciaux doivent être utilisés si ces fils seront reliés à des conducteurs d'aluminium.
• Installer le thermostat sur une boîte électrique.
• Installer le thermostat à environ 1,5 mètre (5 pieds) du sol, sur une cloison intérieure faisant face à l'appareil de chauffage.
• Éviter les endroits où il y a des courants d'air (comme le haut d'un escalier ou une sortie d'air), des points d'air stagnant (comme derrière une porte) ou des rayons de soleil.
• Ne pas installer le thermostat sur un mur qui dissimule des conduits d'air ou d'une cheminée.
• Les fils du thermostat ne sont pas polarisés; le sens du branchement n'a donc aucune importance.

Câblage

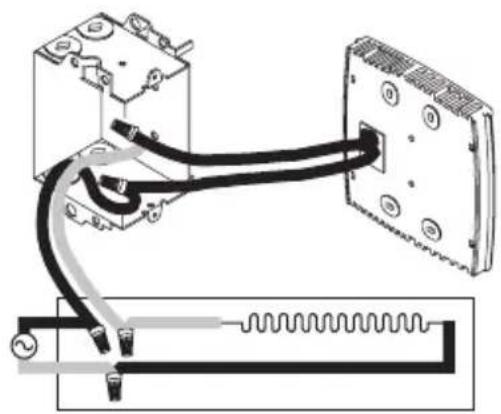

Brancher le thermostat au système de chauffage (charge) et à l'alimentation en utilisant des connecteurs sans soudure pour fils de cuivre.

Installation à 4 fils Installation à 2 fils

Installer le thermostat

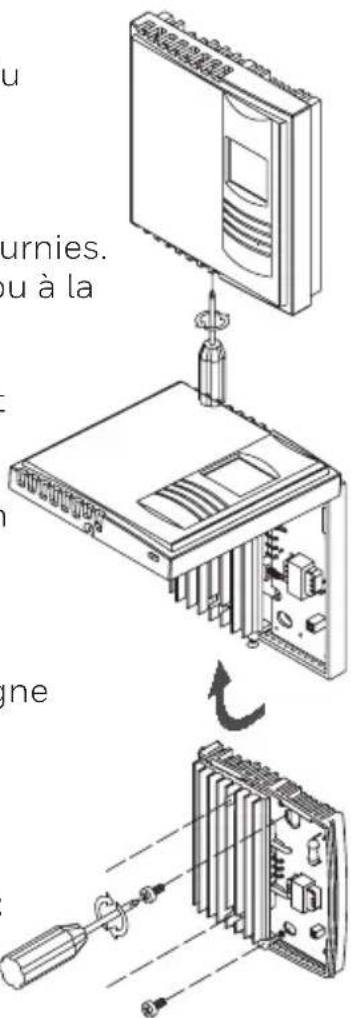

Desserrer la vis sous le thermostat et séparer la façade du thermostat de la plaque murale.

REMARQUE : La vis ne peut être complètement retirée.

Fixer le thermostat à la boîte électrique à l'aide des vis fournies. Insérer les vis dans les deux trous de fixation à la droite ou à la gauche de la plaque murale.

Replacer la façade du thermostat sur la plaque murale et resserrer la vis sous le thermostat.

REMARQUE : Enlever la pellicule (autocollant) de l'écran s'ily a lieu.

Mettre le système de chauffage sous tension. Vérifier l'installation en s'assurant que le système de chauffage peut être activé en augmentant la température de consigne à l'aide du bouton Haut et désactivé en diminuant la température de consigne à l'aide du bouton Bas.

MISE EN GARDE :

Garder les ouvertures d'aération du thermostat propres et non obstruées.

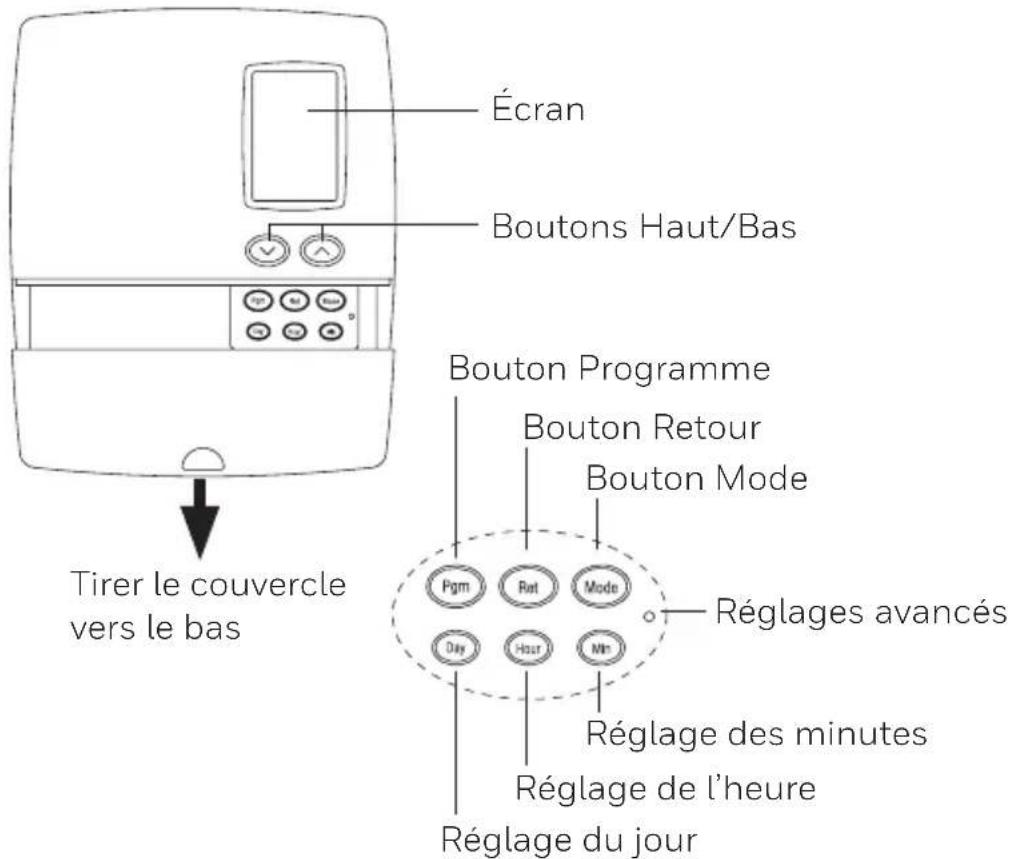

Contrôles

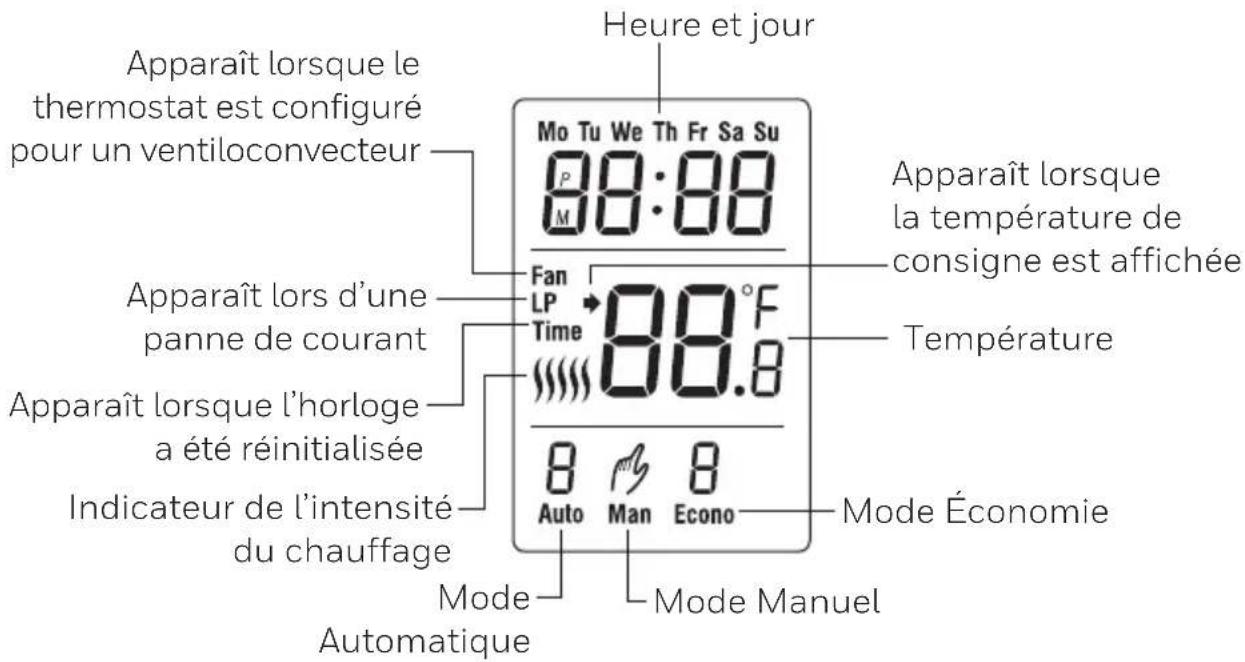

Affichage

Réglage de l'heure et du jour

Régler l'horloge lorsque Time apparaît à l'écran.

1. Tirer le couvercle vers le bas.
2. Appuyer sur le bouton Day pour régler le jour.
3. Utiliser les boutons Hour et Min pour régler l'heure.
4. Appuyer sur le bouton Ret pour terminer.

Affichage et réglage de la température

Le thermostat affiche normalement la température (mesurée) de la pièce.

• Pour voir la température de consigne (réglée), appuyer une fois sur le bouton Haut ou Bas. La température de consigne restera affichée pendant 5 secondes.
• Pour modifier la température de consigne, appuyer sur le bouton Haut ou Bas pendant que la température de consigne est affichée.
• L'écran est rétroéclairé pendant 12 secondes lorsqu'on appuie sur un bouton.

Mode Automatique (utiliser l'horaire)

Pour placer le thermostat en mode Automatique, appuyer sur le bouton Mode jusqu'à ce que Auto apparaisse à l'écran. La période en cours est affichée.

Dans ce mode, le thermostat suit l'horaire programmé. Vous pouvez programmer jusqu'à 4 périodes par jour. Vous pouvez avoir 2 programmes différents : un pour les jours de la semaine (lundi au vendredi) et un autre pour la fin de semaine (samedi et dimanche).

Par défaut, le thermostat est programmé avec l'horaire suivant :

Lundi au vendredi Samedi et dimanchePériodes Début Température Début Température
1 Réveil 6:00 21.0	°C (70 °F) 6:00 21.0	°C (70 °F)
2 Départ 8:00 16.5	°C (62 °F) --:-- -
3 Retour 18:00 21.0	°C (70 °F) --:-- -
4 Coucher 22:00	16.5 °C (62 °F) 22:00	16.5 °C (62 °F)

Dérogation temporaire

Vous pouvez modifier temporairement la température à partir des boutons Haut et Bas. La nouvelle valeur sera utilisée jusqu'à la fin de la période en cours. Durant la dérogation, Auto clignote à l'écran.

Mode Automatique (suite)

Pour modifier l'horaire :

1. Appuyer sur le bouton Mode jusqu'à ce que Auto apparaisse à l'écran.

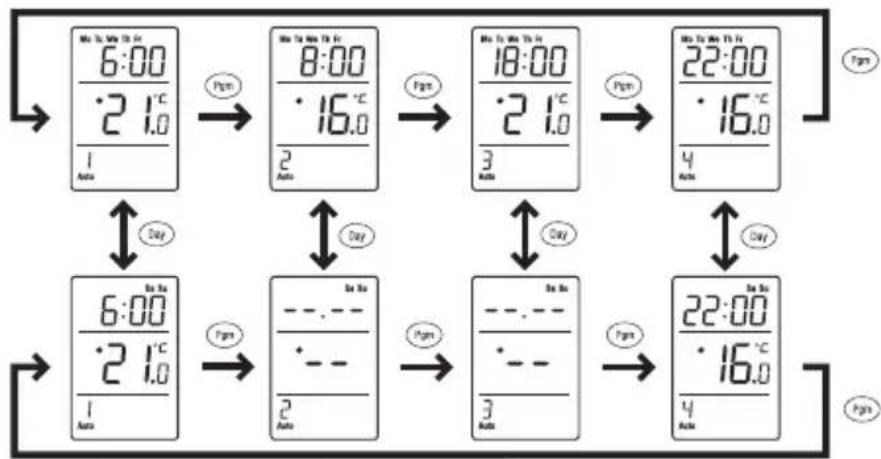

2. Appuyer sur le bouton Pgm. La période 1 pour les jours de la semaine (lundi au vendredi) est affichée.
3. Pour changer de période, appuyer sur le bouton Pgm jusqu'à ce que la période désirée soit affichée.
4. Pour alterner entre le programme pour les jours de la semaine (lundi au vendredi) et celui pour la fin de semaine (samedi et dimanche), appuyer sur le bouton Day.
5. Appuyer sur boutons Hour et Min pour régler l'heure du début de la période affichée.

REMARQUE : Pour désactiver la période, appuyer sur le bouton Mode. Le thermostat affichera --:--. Durant son fonctionnement, le thermostat sautera cette période.

1. Appuyer sur le bouton Haut ou Bas pour régler la température pour la période affichée.
2. Répéter les étapes 3 à 6 pour régler une autre période.
3. Appuyer sur le bouton Ret pour sortir de la programmation.

Mode Manuel (dérogation permanente à l'horaire)

Pour placer le thermostat en mode Manuel, appuyer sur le bouton Mode jusqu'à ce que Man apparaisse à l'écran. Dans ce mode, toute modification au réglage de température doit être faite manuellement. Appuyer sur le bouton Haut ou Bas pour régler la température.

Mode Économie

Pour placer le thermostat en mode Économie, appuyer sur le bouton Mode jusqu'à ce que Econo apparaisse à l'écran. Ce mode est idéal pour les résidences de fin de semaine (chalets), puisqu'il peut être utilisé pour maintenir la température à un niveau économique pendant la majeure partie de votre absence et augmenter la température pour qu'elle atteigne un niveau confortable à votre heure d'arrivée habituelle. Si vous n'allez pas à votre chalet, la température reviendra au niveau économique jusqu'à la fin de semaine suivante.

Le mode Économie utilise deux périodes que vous pouvez régler comme suit :

Période Température Heure du début de la période
1	Régler à un niveau confortable (ex : 22 °C).	Régler le jour et l'heure auxquels vous désirez que la température commence à augmenter afin d'atteindre un niveau confortable à votre arrivée (ex : vendredi à 15 h).
2	Régler à un niveau économique (ex : 15 °C).	Régler le jour et l'heure auxquels vous désirez que la température commence à diminuer à un niveau économique si vous n'allez pas au chalet (ex : vendredi à 20 h).

Le mode Économie peut être utilisé comme suit :

• Placer le thermostat en mode Économie durant votre absence.
• Dès votre arrivée, placer le thermostat en mode Automatique ou Manuel avant qu'il ne revienne au niveau économique.
• Lors de votre départ, replacer le thermostat en mode Économie.

Pour programmer les deux périodes du mode Économie :

1. Appuyer sur le bouton Mode jusqu'à ce que Econo apparaisse à l'écran..
2. Appuyer sur le bouton Pgm. La période 1 est affichée.
3. Appuyer sur le bouton Day pour régler le jour du début de la période.
4. Appuyer sur les boutons Hour et Min pour régler l'heure du début de la période.
5. Appuyer sur le bouton Haut ou Bas pour régler la température.
6. Appuyer sur le bouton Pgm pour sélectionner la période 2.
7. Répéter les étapes 3 à 5 pour régler la période 2.
8. Appuyer sur le bouton Ret pour terminer la programmation.

Dérogation temporaire

Vous pouvez modifier temporairement la température à partir des boutons Haut et Bas. La nouvelle valeur sera utilisée jusqu'à la fin de la période en cours. Durant la dérogation, Econo clignote à l'écran.

Panne de courant

Lors d'une panne de courant, l'écran reste allumé pendant les 2 premières minutes. Durant cette période, la mention LP est affichée et tous les boutons sont désactivés. Ensuite, l'écran s'éteint. Les réglages sont sauvegardés en mémoire.

Au retour du courant, le thermostat retourne au mode de fonctionnement précédant la panne. Si la panne a duré plus de 5 heures, l'horloge et la date devront être réglés de nouveau. Réactivez le passage automatique à l'heure normale/avancée si vous désirez continuer à utiliser cette fonction.

Réglages avancés

1. Tirer le couvercle vers le bas.
2. Insérer brièvement un objet pointu (par exemple: un trombone) dans l'ouverture des réglages avancés. Le premier paramètre apparaîtra.
3. Pour afficher le paramètre suivant, appuyer sur le bouton Mode.
4. Pour modifier un paramètre, appuyer sur le bouton Haut ou Bas.
5. Pour sortir du menu, appuyer sur le bouton Ret ou n'appuyer sur aucun bouton pendant 1 minute.

Paramètre et options	Affichage et réglage par défaut	Paramètre et options	Affichage et réglage par défaut
Format d'affichage de la température• °C / °F		Format d'affichage de l'heure• 24 h / 12 h
Démarrage anticipé *• OF (désactivé) / On (activé)		Heure normale/avancée **• OF (désactivé) / On (activé)
Année ***• 00 - 99		Mois ***• 1 - 12
Jour ***• 1 - 31		Durée du cycle ****• Std / Fan

* La fonction de démarrage anticipé n'est utilisée qu'en mode Automatique. Lorsque la fonction est activée, le thermostat détermine l'heure du début du chauffage afin que la température désirée soit atteinte dès le début des périodes 1 et 3. Lorsque la fonction est désactivée, le chauffage ne débute pas d'avance, donc la température désirée n'est pas encore atteinte au début de ces périodes.
** Lorsque le passage automatique à l'heure normale/avancée est activé, il permet au thermostat de passer automatiquement à l'heure avancée (d'été) le deuxième dimanche de mars et à l'heure normale (d'hiver) le premier dimanche de novembre..
*** Disponible lorsque le passage automatique à l'heure normale/avancée est activé.
**** En règle générale, utilisez le cycle de 15 secondes (Std); il fournit une meilleure régulation de température. Cependant, utilisez le cycle de 5 minutes (Fan) si vous avez un ventiloconvecteur pour éviter que le moteur du ventilateur s'use prématurément. Fan apparaît à l'écran lorsque le cycle de 5 minutes est sélectionné

Dépannage

PROBLÈMES SOLUTIONS
Le boîtier du thermostat est chaud.	Ceci est normal.
La température affichée est erronée	Corriger la situation si :• Il y a un courant d'air à proximité.• L'autocollant sur l'écran du thermostat n'a pas été enlevé.• Le thermostat est situé près ou au-dessus d'une source de chaleur tel qu'un gradateur de lumière.
L'heure affichée est erronée.	L'heure n'est pas encore réglée ou il y a eu une panne de courant de plus de 5 heures.
Le réglage de température ne change pas selon l'horaire.	• Vérifier si le thermostat est placé en mode Automatique.• Vérifier l'horloge et l'horaire. Si le thermostat est configuré en format 12 heures, s'assurer que PM apparaît à l'écran lorsque l'heure de l'après-midi est affichée.
LP apparaît à l'écran ou l'écran est éteint même s'il n'y a pas de panne de courant.	Le disjoncteur thermique de la plinthe est temporairement ouvert. Cette situation est susceptible d'arriver si la plinthe est obstruée par un meuble ou un rideau causant ainsi une surchauffe, ou encore si le disjoncteur thermique est défectueux ou trop sensible.

Caractéristiques

Alimentation : 120/240 Vca, 60 Hz

Plage d'affichage : 0 °C à 50,0 °C (32 °F à 99 °F)

Plage de réglage : 5,0 °C à 27,0 °C (41 °F à 81 °F)

Résolution : 0,5 °C (1 °F)

Entreposage : -20,0 °C à 50,0 °C (-4 °F à 120 °F)

Garantie limitée d'un an

Resideo garantit ce produit, à l'exception des piles, contre tout défaut de pièce ou de main-d'oeuvre, durant une période d'un (1) an à partir de la date d'achat par le consommateur d'origine si le produit est utilisé et entretenu convenablement. En cas de défaillance ou de mauvais fonctionnement pendant la période de garantie, Resideo remplacera ou réparera le produit, à sa discrétion.

Si le produit est défectueux

(i) renvoyez-le avec la facture ou une autre preuve d'achat date au lieu d'achat; ou
(ii) appelez le service à la clientèle de Resideo en composant le 1-800-468-1502. Le service à la clientèle déterminera si le produit doit être retourné à l'adresse suivante : Resideo Return Goods, 1985 Douglas Dr. N., Golden Valley, MN 55422, ou si un produit de remplacement peut vous être expédié.

La présente garantie ne couvre pas les frais de retrait ou de réinstallation. La présente garantie ne s'applique pas s'il est démontré par Resideo que la défaillance ou le mauvais fonctionnement sont dus à un endommagement du produit alors que le consommateur l'avait en sa possession.

La responsabilité exclusive de Resideo se limite à réparer ou à remplacer le produit conformément aux modalités susmentionnées. RESIDEO N'EST EN AUCUN CAS RESPONSABLE DES PERTES OU DOMMAGES, Y COMPRIS LES DOMMAGES INDIRECTS OU ACCESSOIRES DÉCOULANT DIRECTEMENT OU INDIRECTEMENT D'UNE VIOLATION QUELCONQUE D'UNE GARANTIE, EXPRESSE OU TACITE, APPLICABLE AU PRÉSENT PRODUIT, OU TOUTE AUTRE DÉFAILLANCE DU PRÉSENT PRODUIT. Certaines provinces ne permettent pas l'exclusion ou la restriction des dommages indirects ou accessoires et, par conséquent, la présente restriction peut ne pas s'appliquer.

CETTE GARANTIE EST LA SEULE GARANTIE EXPRESSE FAITE PAR RESIDEO POUR CE PRODUIT. LA DURÉE DE TOUTE GARANTIE IMPLICITE, INCLUANT LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION À UNE UTILISATION PARTICULIÈRE, EST LIMITÉE PAR LES PRÉSENTES À LA PÉRIODE D'UNE ANNÉE DE LA PRÉSENTE GARANTIE. Certaines provinces ne permettent pas de limiter la durée des garanties tacites et, par conséquent, la présente limitation peut ne pas s'appliquer.

La présente garantie donne au consommateur des droits spécifiques et certains autres droits qui peuvent varier d'une province à l'autre.

Pour toute question concernant la présente garantie, prière d'écrire aux Services à la clientèle de Resideo à l'adresse suivante : Resideo Customer Relations, 1985 Douglas Dr, Golden Valley, MN 55422 ou composer le 1-800-468-1502.

resideo

www.resideo.com

33-00150EF-03 M.S. 07-19 | Imprimé aux États-Unis
