NSYPLAZT7123G - Armoire électrique SCHNEIDER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Armoire électrique
Marque	Schneider
Modèle	NSYPLAZT7123G
Normes	IEC62208, EN62208
Espace protégé	Conforme à la norme IEC62208 - EN62208 (voir schéma)
Matériau	Acier
Couleur	Gris clair (RAL 7035)
Indice de protection	IP43 (estimation standard)
Dimensions (H x L x P)	Environ 800 x 600 x 300 mm (voir schéma technique)
Poids	Environ 25 kg
Température de fonctionnement	-25°C à +70°C
Couple de serrage vis de montage	6 Nm à 10 Nm (voir notice)
Couple de serrage vis de terre	3,2 Nm (voir notice)
Nombre de pages de la notice	4 pages
Langues disponibles	Multilingue (FR, EN, DE, ES, IT, PT, etc.)
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Risque de détérioration du matériel. Respecter les instructions de montage.
Réparabilité	Pièces détachées disponibles auprès de Schneider
Garantie	2 ans (standard Schneider)

FOIRE AUX QUESTIONS - NSYPLAZT7123G SCHNEIDER

Comment installer l'armoire électrique NSYPLAZT7123G ?

Suivez les instructions de montage fournies dans la notice. Respectez les couples de serrage indiqués (6 à 10 Nm pour les vis de fixation, 3,2 Nm pour la vis de terre). Reportez-vous aux schémas techniques pour l'espace protégé selon la norme IEC62208.

Quelles sont les dimensions exactes de l'armoire ?

Les dimensions exactes ne sont pas listées dans le texte de la notice, mais les schémas techniques fournissent les cotes. Pour une estimation standard, l'armoire mesure environ 800 x 600 x 300 mm (HxLxP). Consultez le dessin technique pour les valeurs précises.

Quel est l'indice de protection IP ?

L'indice de protection n'est pas explicitement mentionné dans la notice. Pour une armoire électrique standard de ce type, il est généralement IP43. Vérifiez auprès de Schneider pour confirmation.

Cette armoire est-elle conforme à la norme IEC62208 ?

Oui, la notice indique que l'espace protégé est conforme aux normes IEC62208 et EN62208. Consultez le schéma pour les détails.

Quels sont les couples de serrage recommandés ?

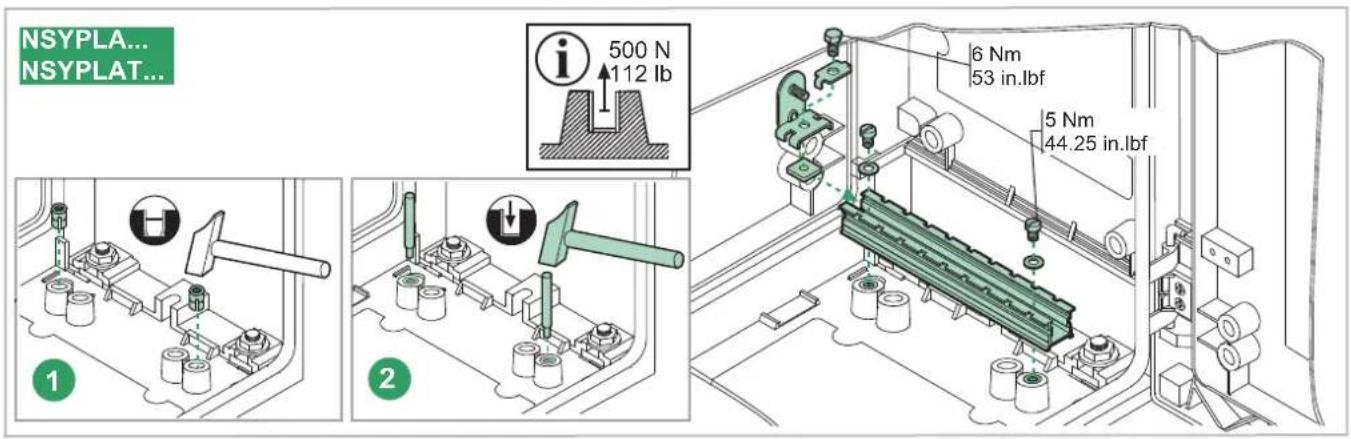

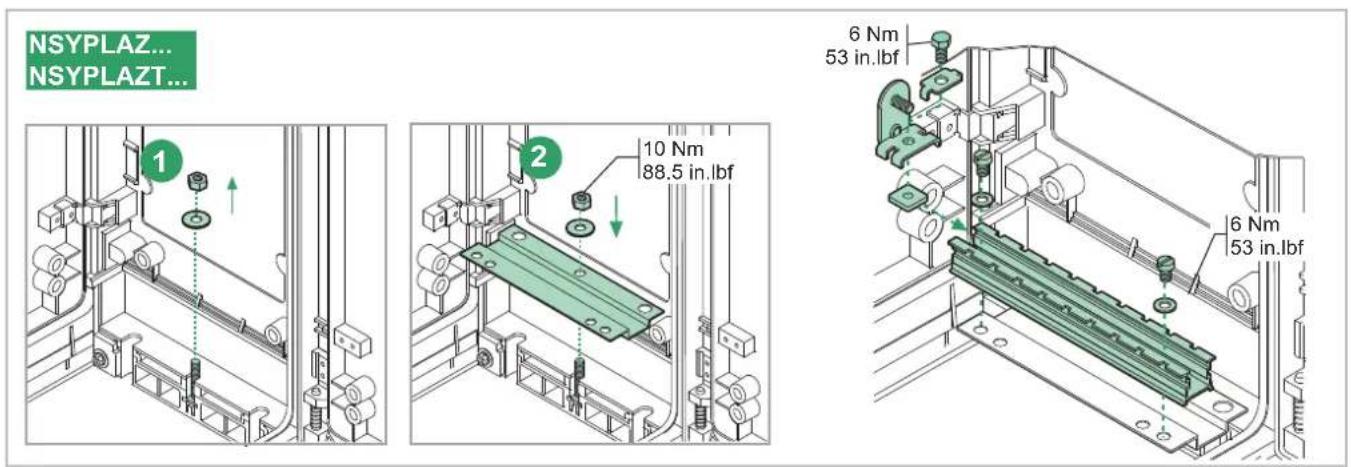

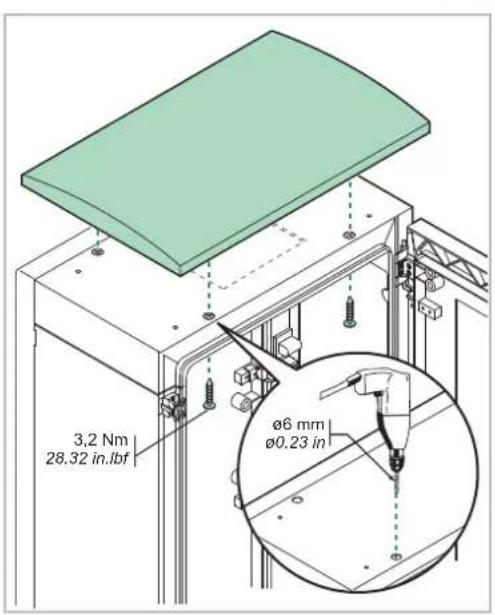

Les couples de serrage sont visibles sur les schémas de la notice : 6 Nm, 10 Nm, 3,2 Nm, 25 Nm selon les fixations. Reportez-vous à la notice pour chaque point de serrage.

Comment entretenir l'armoire électrique ?

Nettoyez l'armoire avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Vérifiez périodiquement les fixations et les serrages.

Quelles précautions de sécurité prendre lors de l'installation ?

Respectez les avertissements de la notice : risque de détérioration du matériel. Portez des équipements de protection individuelle. Assurez-vous que l'armoire est installée dans un espace protégé selon les normes IEC62208.

Puis-je monter l'armoire en extérieur ?

La notice ne précise pas l'usage extérieur. L'armoire standard est conçue pour un usage intérieur. Si l'indice de protection est IP43, elle peut résister à quelques projections, mais pour l'extérieur, vérifiez les spécifications exactes auprès de Schneider.

Où trouver des pièces détachées pour cette armoire ?

Les pièces détachées sont disponibles auprès de Schneider ou de ses distributeurs agréés. Consultez le site web Schneider ou contactez le service client.

La notice est-elle disponible en français ?

Oui, la notice est disponible en français et en plusieurs autres langues (anglais, allemand, espagnol, italien, portugais, etc.). Vous pouvez la télécharger gratuitement au format PDF sur notice-facile.com.

MODE D'EMPLOI NSYPLAZT7123G SCHNEIDER

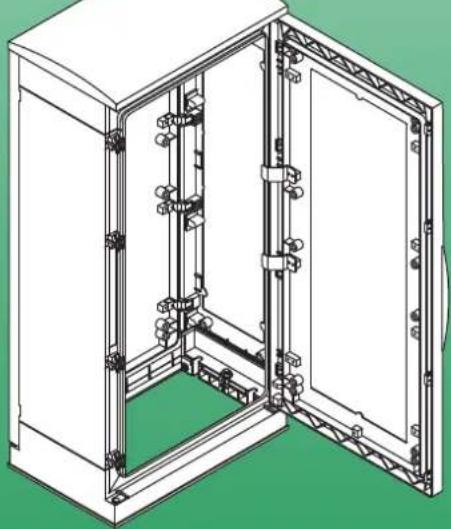

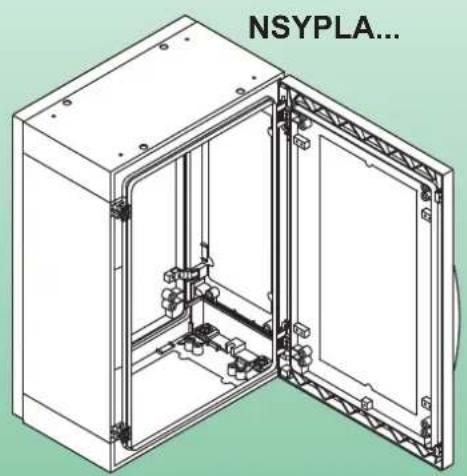

Technical line drawing of an open NSYPLA cabinet with internal components (no text or symbols)

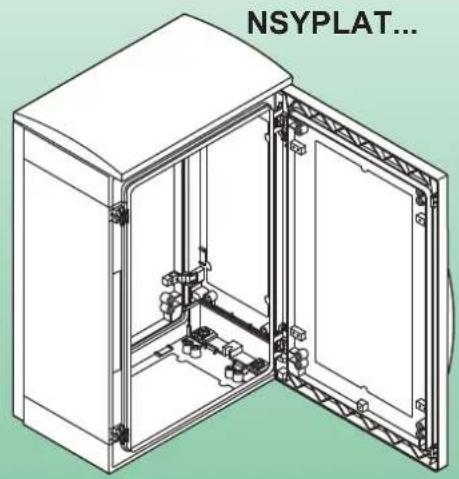

Technical line drawing of an open NSYPLAT cabinet with internal components (no text or symbols)

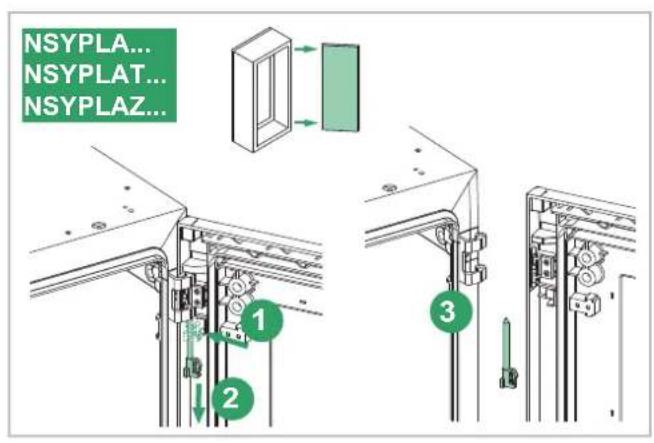

NSYPLAZ... NSYPLAZT...

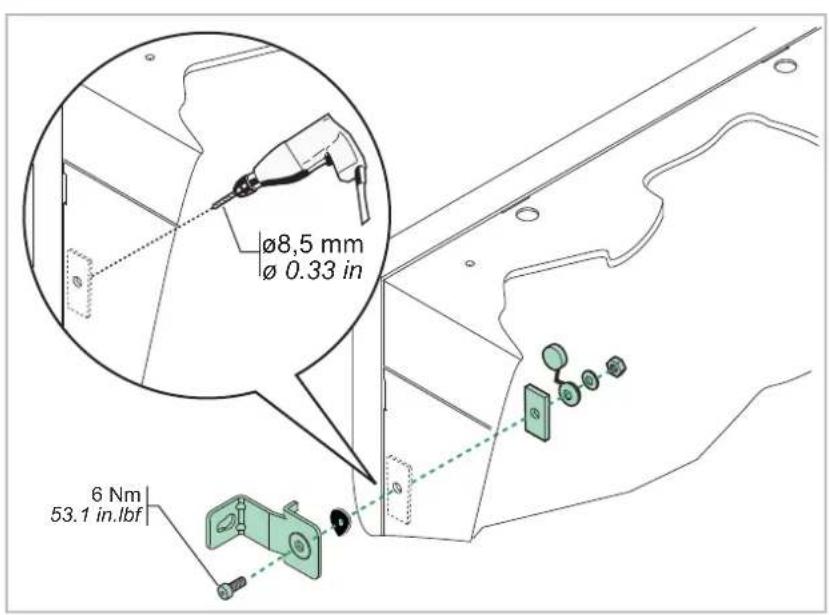

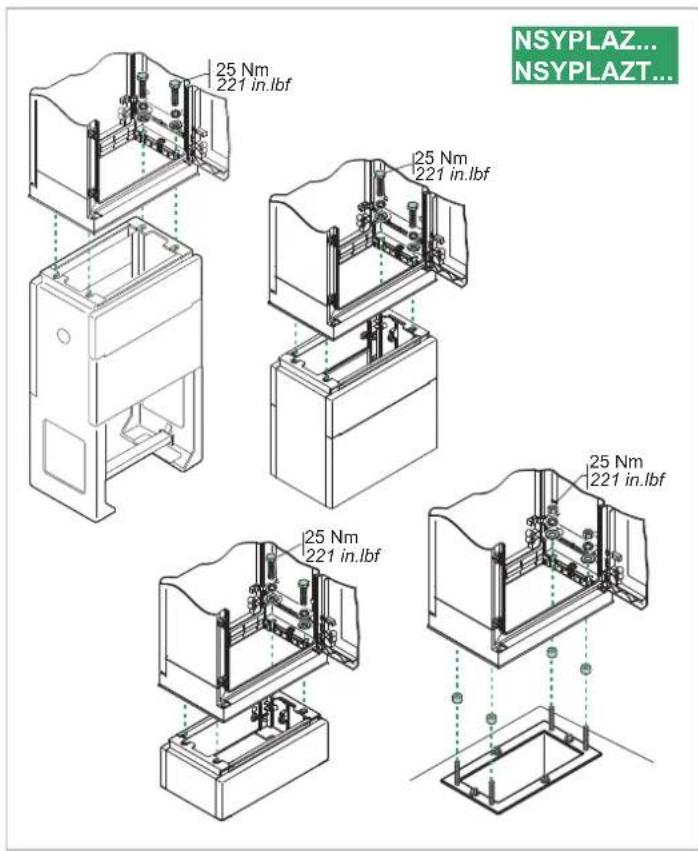

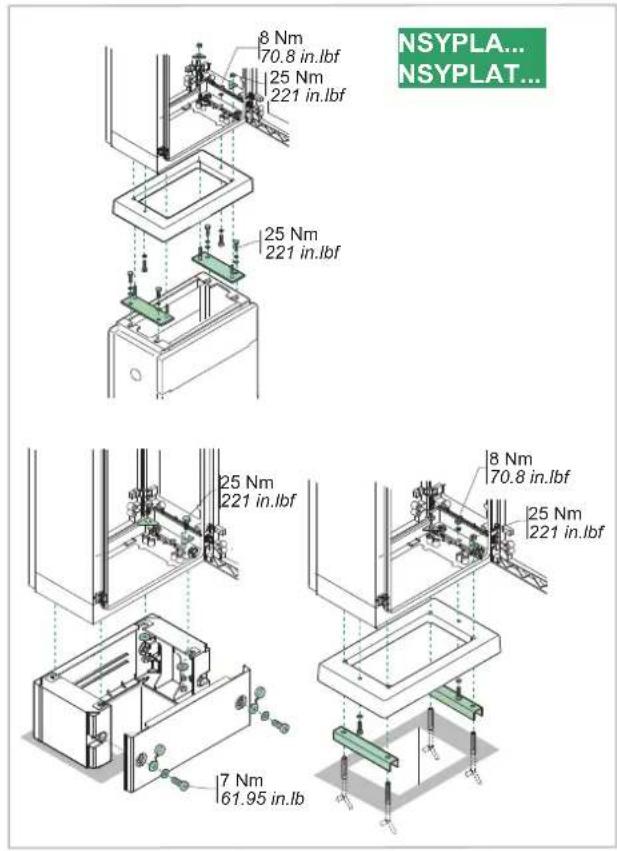

• Space protected according to standard IEC62208 - EN62208: see drawing.
• Espace protegé suivant norme IEC62208 - EN62208: voir schéma.
• Espacio protegido según norma IEC62208 - EN62208: ver croquis.
• Spazio protetto secondo la norma IEC62208 - EN62208: vedere disegno.
• Einbauraum laut Norm IEC62208 - EN62208: siehe Zeichnung.
• Espaço protegido segundo norma IEC62208 - EN62208: ver croqui.

NSYPLAZ...

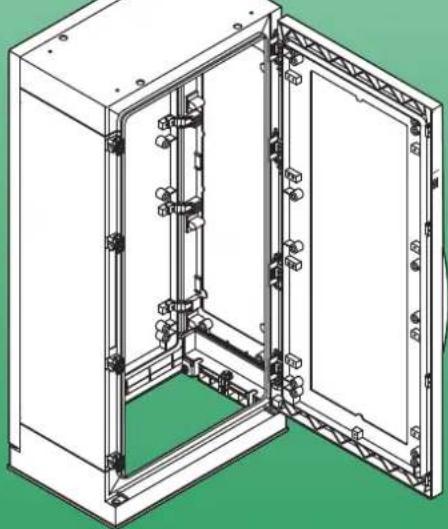

Technical line drawing of an open electrical enclosure with internal components (no text or symbols)

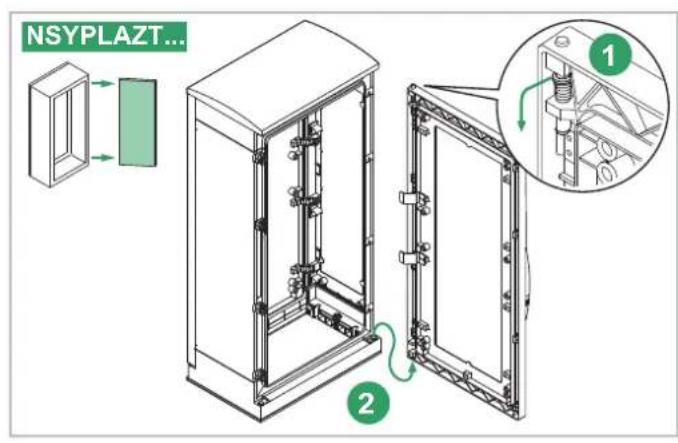

NSYPLAZT...

Technical line drawing of an open electrical cabinet with internal components (no text or symbols)
