| Type de produit | Armoire électrique en tôle d'acier |
| Marque | Schneider |
| Modèle | NSYPLAT1054G |
| Norme de protection | CEI 62208 / EN 62208 |
| Matériau | Tôle d'acier |
| Finition | Peinture époxy (selon modèle) |
| Couple de serrage (vis de fixation) | 6 Nm (53 in.lbf) |
| Couple de serrage (écrous de fixation) | 10 Nm (88.5 in.lbf) |
| Couple de serrage (vis de montage) | 25 Nm (221 in.lbf) |
| Couple de serrage (vis de terre) | 8 Nm (70.8 in.lbf) |

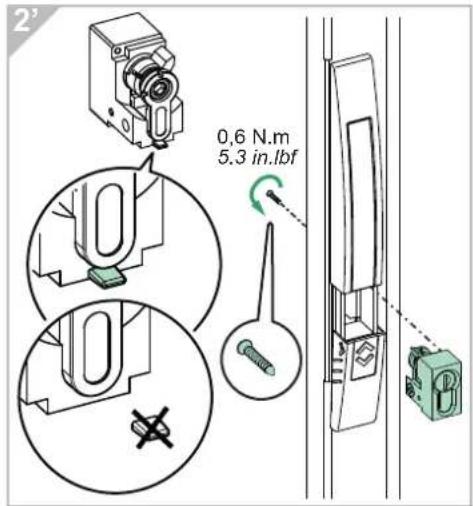

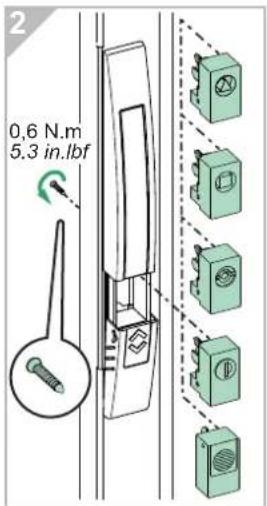

| Couple de serrage (vis de porte) | 0,6 Nm (5.3 in.lbf) |

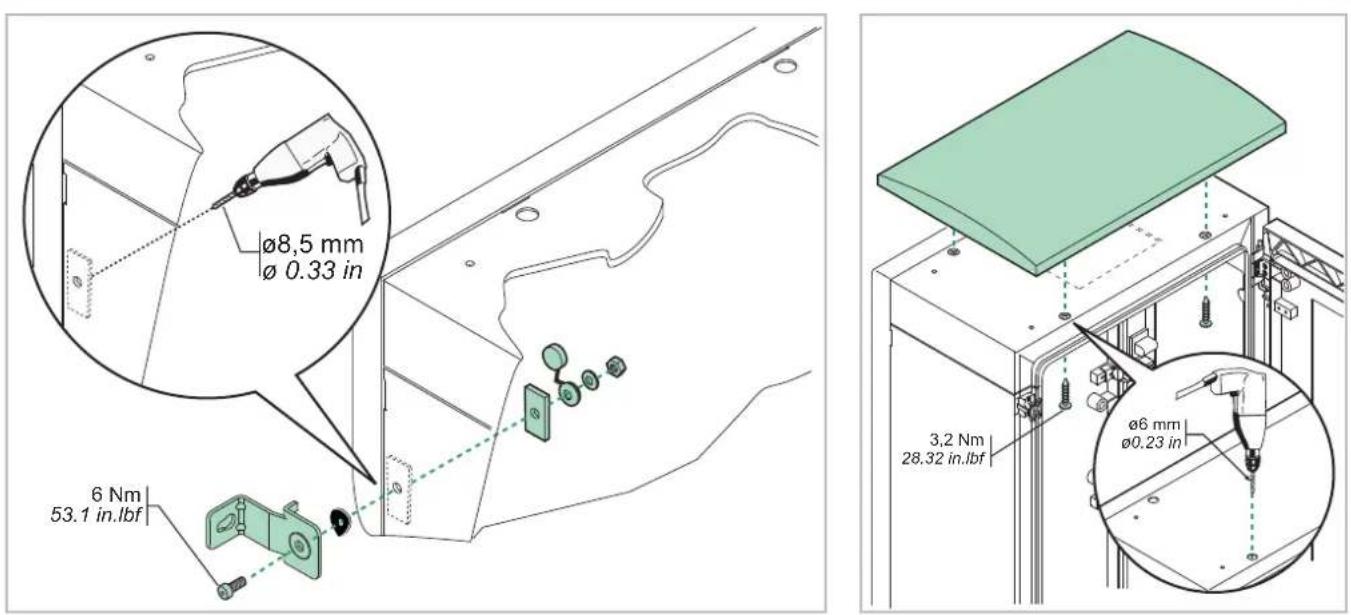

| Diamètre perçage | 8,5 mm (0.33 in) |
| Charge maximale sur la porte | 500 N (112 lb) |
| Usage prévu | Protection et distribution électrique |
| Installation | Fixation murale ou sur socle |
| Entretien régulier | Vérifier les couples de serrage et l'état des joints |
| Sécurité | Respecter les consignes de la notice pour éviter tout risque |
| Réparabilité | Pièces détachées disponibles auprès de Schneider |
| Indice de protection | Non spécifié, conforme à la norme CEI 62208 |
FOIRE AUX QUESTIONS - NSYPLAT1054G SCHNEIDER
Comment installer l'armoire NSYPLAT1054G ?
Fixez l'armoire au mur ou sur un socle en utilisant les vis appropriées. Respectez les couples de serrage indiqués : 6 Nm pour les vis de fixation et 25 Nm pour les écrous de montage.
Quel est le couple de serrage pour la vis de terre ?
La vis de terre doit être serrée à 8 Nm (70.8 in.lbf).
Quelle est la charge maximale supportée par la porte ?
La porte peut supporter une charge maximale de 500 N (112 lb).
Faut-il un entretien particulier ?
Vérifiez périodiquement les couples de serrage et l'état des joints. Nettoyez avec un chiffon doux et sec.
Quelles normes respecte cette armoire ?
Elle est conforme aux normes CEI 62208 et EN 62208 pour les enveloppes vides de matériel électrique.
Puis-je percer des trous supplémentaires dans l'armoire ?
Non, cela risquerait de compromettre la protection. Utilisez les passages prévus ou les platines de montage.
Où trouver les pièces détachées ?
Contactez Schneider ou un distributeur agréé pour commander des pièces détachées.
Quel type de câble utiliser pour la mise à la terre ?
Utilisez un câble de section adaptée (minimum 6 mm²) et serrez la vis de terre à 8 Nm.
L'armoire est-elle résistante aux intempéries ?
L'armoire est conçue pour un usage intérieur. Pour une utilisation extérieure, vérifiez l'indice de protection (non spécifié ici).
Comment obtenir la notice complète ?
Téléchargez gratuitement la notice au format PDF sur notice-facile.com.
Questions des utilisateurs sur NSYPLAT1054G SCHNEIDER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Armoire électrique au format PDF gratuitement ! Retrouvez votre notice NSYPLAT1054G - SCHNEIDER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil NSYPLAT1054G de la marque SCHNEIDER.

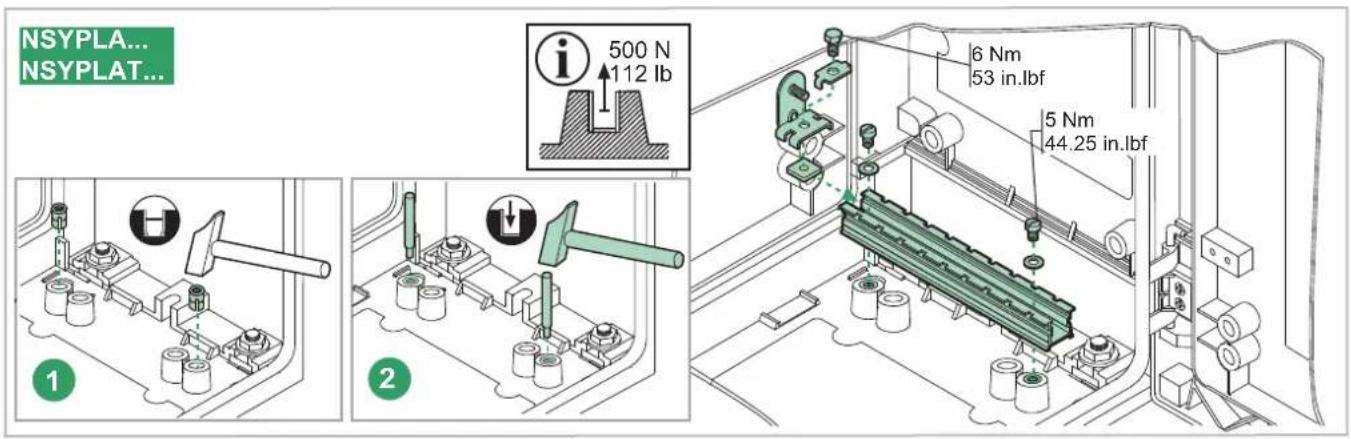

MODE D'EMPLOI NSYPLAT1054G SCHNEIDER


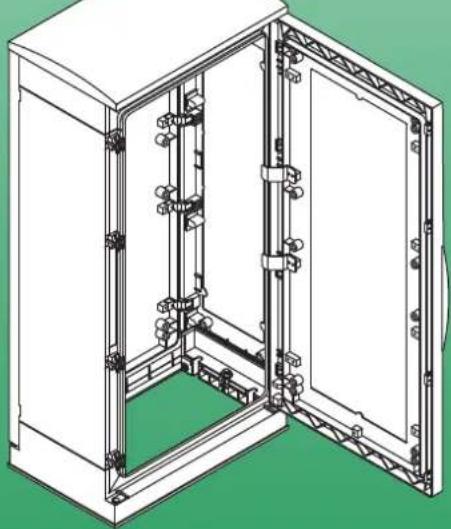

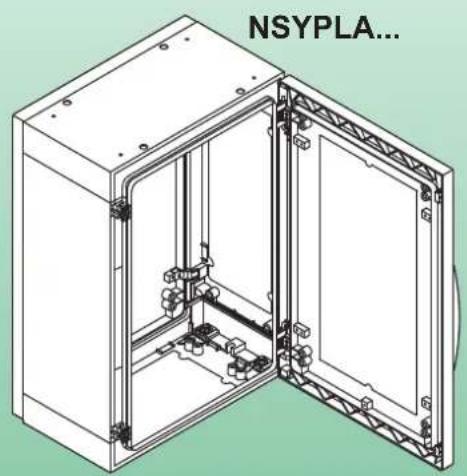

Technical line drawing of an open NSYPLA enclosure with internal components (no text or symbols)


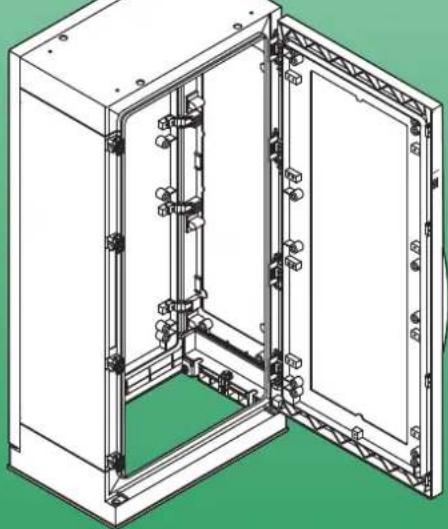

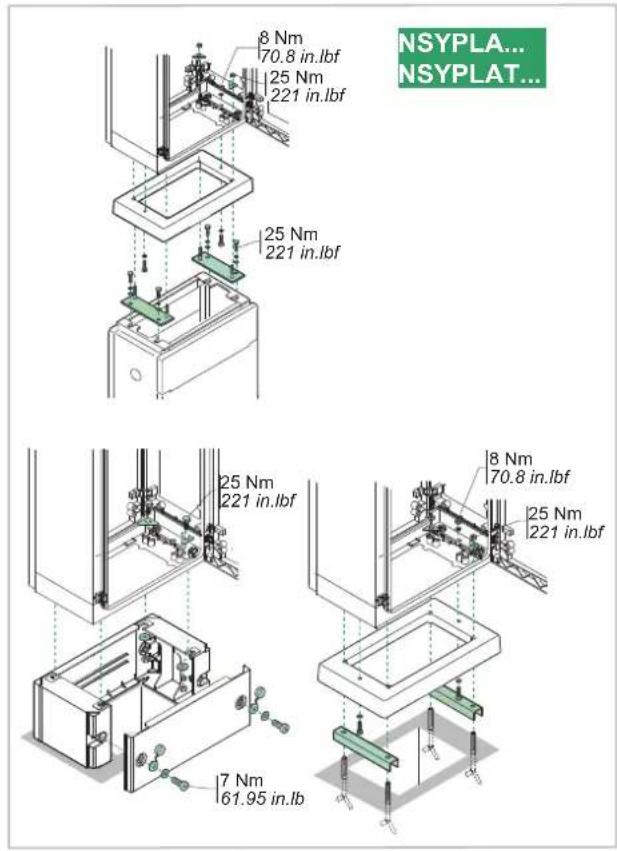

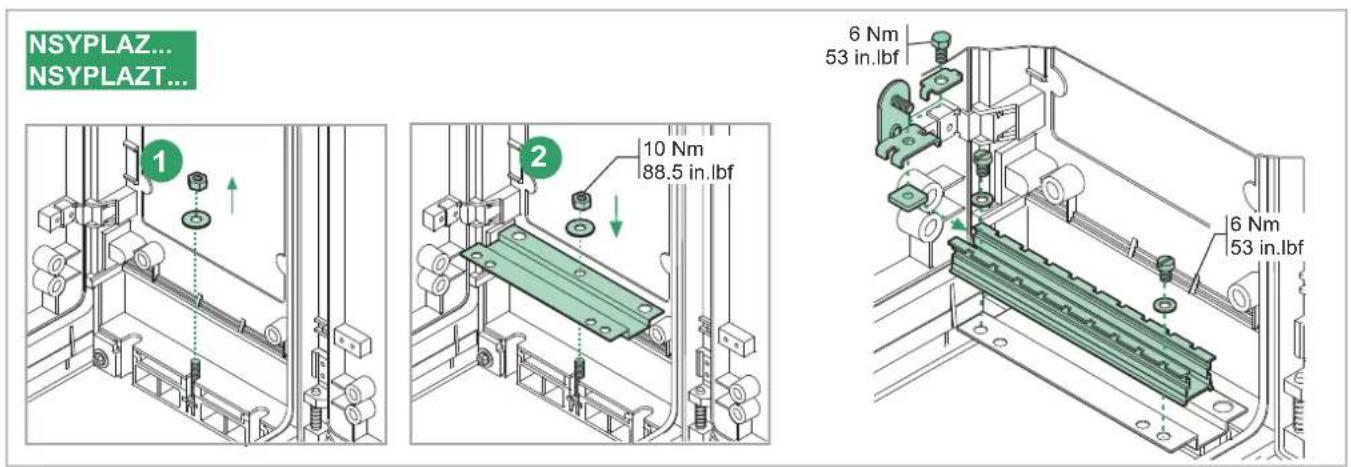

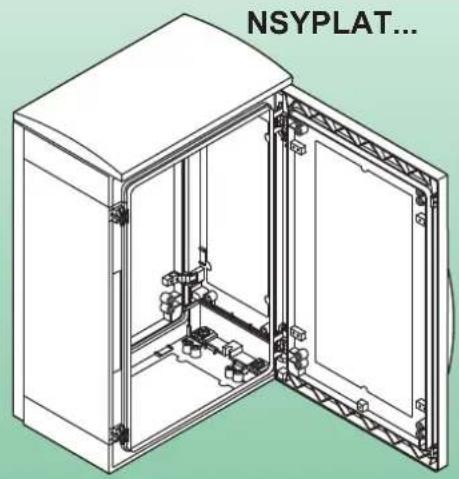

Technical line drawing of an open NSYPLAT cabinet with internal components (no text or symbols)NSYPLAZ...
NSYPLAZT...
- Space protected according to standard IEC62208 - EN62208: see drawing.
- Espace protegé suivant norme IEC62208 - EN62208: voir schéma.
- Espacio protegido según norma IEC62208 - EN62208: ver croquis.
- Spazio protetto secondo la norma IEC62208 - EN62208: vedere disegno.
- Einbauraum laut Norm IEC62208 - EN62208: siehe Zeichnung.
- Espaço protegido segundo norma IEC62208 - EN62208: ver croqui.

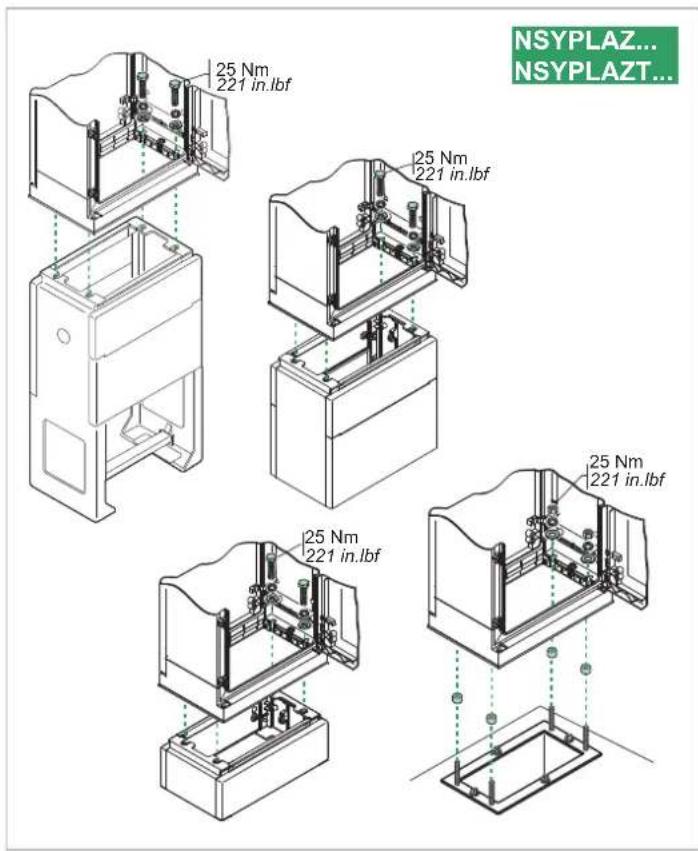

NSYPLAZ...


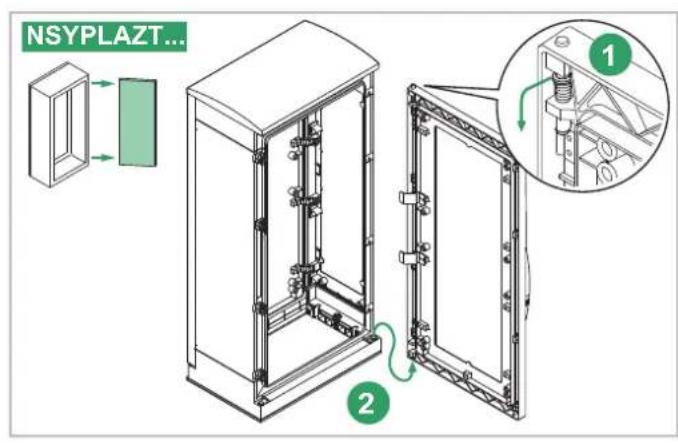

Technical line drawing of an open electrical enclosure with internal components (no text or symbols)NSYPLAZT...


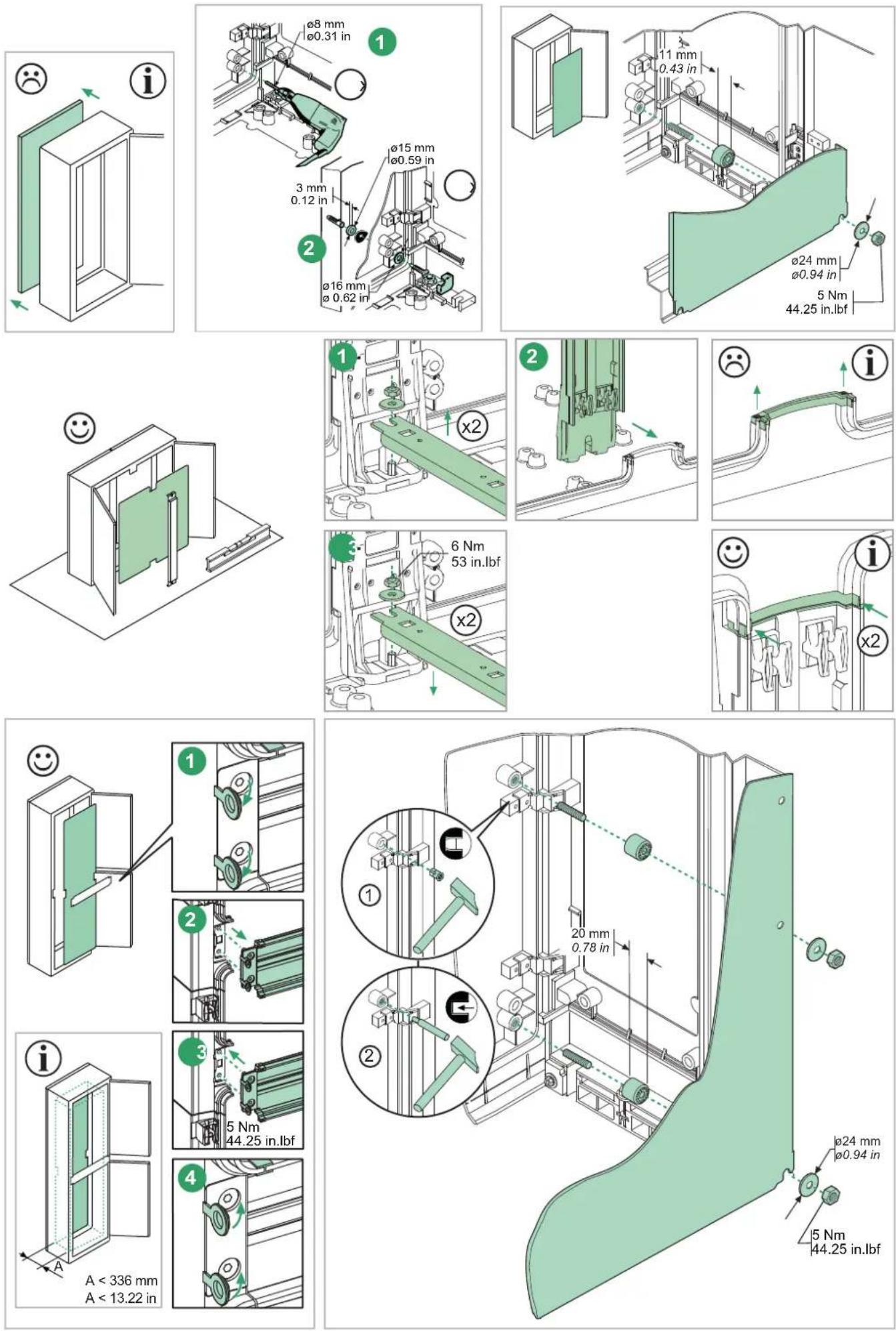

Technical line drawing of an open electrical cabinet with internal components (no text or symbols)Thalassa
| CAUTION / ATTENTION / ATENCIÓN / VORSICHT / ATTENZIONE / CUIDADO / 小心 / ВНИМАНИЕ | |
| HAZARD OF EQUIPMENT DAMAGERespect the information provided in the instruction to ensure the functioning of the product.Failure to follow these instructions can result in injury or equipment damage. | RISQUE DE DETERIORATION DU MATERIELRespecter les informations fournies sur la notice pour garantir le fonctionnement du produit.Si ces directives ne sont pas respectées, cela peut entraîner des blessures ou des dommages matérêls. |
| RIESGO DE DETERIORO DEL MATERIALRespetar la información proporcionada en las instrucciones para garantizar el funcionamiento del producto.El incumplimiento de estas instrucciones puede causar lesiones o daño al equipo. | GEFAHR VON MATERIALSCHÄDENBeachten Sie die Angaben in der Betriebsanleitung zur Verfügung gestellt, um die Funktionsweise des Produkts zu gewährleisten.Die Nichtbeachtung dieser Anweisungen kann Verletzungen oder Sachschäden zur Folge haben. |
| RISCHIO DI DANNI ALLE APPARECCHIATURERispettare le istruzioni fornite per guarantire il funzionamento del prodottoIl mancato rispetto di queste istruzioni può provocare infortuni o danni alle apparecchiature. | RISCO DE DETERIORAÇÃO DO MATERIALRespeitar as informações fornecidas no manual de instruções para assegurar o funcionamento do produto.A não observância destas instruções pode provocar ferimentos pessoais, ou danos no equipamento. |
| 设备受损风险为保证正常使用该产品请仔细阅读本产品说明书。不遵循上述说明可能导致人身伤害或设备损坏。 | ОПАСНОСТЬ ПОВРЕЖДЕНИЯ ОБОРУДОВАНИЯСледуйте информации, указанной в инструкции, для гарантии правильного функционирования продукта.Несоблюдение этих инструкций может привести к травме или повреждению оборудования. |

