Type de produit	Meuble de rangement (tiroir pour baie 19")
Marque	Vevor
Modèle	SPT-T300-3A
Matériau	Acier laminé à froid
Couleur	Noir
Largeur de montage	19 pouces (483 mm)
Profondeur hors tout	352 mm (13,8 pouces)
Hauteur de montage	3U (135 mm)
Capacité de charge maximale	22 kg (50 lb)
Dimensions hors tout (L×P×H)	483 × 352 × 135 mm
Espace intérieur du tiroir (L×P×H)	413 × 338 × 130 mm
Poids net	6,10 kg
Accessoires fournis	6 écrous à cage M6, 6 vis cruciformes M6×12, manuel d’instructions
Alimentation	Sans objet (meuble passif)
Fonctions principales	Rangement sécurisé d’équipement dans baie 19" ; tiroir coulissant
Installation	Nécessite 3U d’espace libre dans une baie 19" ; montage avec écrous à cage et vis fournis
Entretien et nettoyage	Essuyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Sécurité	Ne pas dépasser la charge maximale de 22 kg ; tenir les petites pièces hors de portée des enfants (risque d’étouffement)
Pièces détachées et réparabilité	Vis et écrous standards disponibles ; aucune pièce réparable par l’utilisateur
Garantie	Voir manuel d’utilisation ; toute modification non autorisée annule la garantie

FOIRE AUX QUESTIONS - SPT-T300-3A Vevor

Quel espace dans le rack est nécessaire pour le SPT-T300-3A ?

Le tiroir occupe 3U (135 mm) de hauteur dans une baie standard de 19 pouces.

Quelle est la capacité de charge maximale ?

La charge maximale est de 22 kg (50 lb). Ne pas la dépasser pour éviter tout dommage.

Comment installer le tiroir dans le rack ?

Placez d'abord les écrous à cage M6 dans les trous carrés du rack si nécessaire. Insérez le tiroir, alignez les trous de montage avant et fixez avec les vis M6 fournies. Serrez correctement.

Le tiroir est-il compatible avec tous les racks 19 pouces ?

Oui, tant que le rack dispose de montants avec des trous de montage carrés ou filetés M6. Les écrous à cage et vis fournis conviennent aux trous carrés.

Quels accessoires sont fournis avec le produit ?

Le kit contient 6 écrous à cage M6 et 6 vis cruciformes M6×12 ainsi qu'un manuel d'instructions.

Puis-je monter le tiroir sans écrous à cage ?

Oui, si votre rack possède des trous filetés M6, vous pouvez visser directement les vis fournies. Dans le cas contraire, utilisez le matériel de montage approprié pour votre rack.

Quelles sont les dimensions internes du tiroir ?

L'espace utile est de 413 mm de large, 338 mm de profondeur et 130 mm de hauteur.

Le tiroir peut-il supporter des équipements lourds comme un serveur ?

Oui, dans la limite de 22 kg. Assurez-vous que l'équipement entre dans les dimensions intérieures et répartissez la charge uniformément.

Comment nettoyer le tiroir ?

Utilisez un chiffon doux et sec. Évitez les nettoyants abrasifs ou à base de solvants qui pourraient endommager le revêtement.

Y a-t-il un risque d'étouffement avec les petites pièces ?

Oui, les vis et écrous fournis sont de petite taille. Gardez-les hors de portée des enfants et respectez les consignes de sécurité du manuel.

MODE D'EMPLOI SPT-T300-3A Vevor

Modèle : SPT-T300-2A/SPT-T300-3A/SPT-T300-4A

VEVOR

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement toutes les instructions du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour le retard dans la publication de toute mise à jour technologique ou logicielle concernant notre produit.

Ce manuel contient des instructions et des avertissements à respecter lors de l'installation et de l'utilisation du produit décrit. Le non-respect de ces instructions peut annuler la garantie et entraîner des dommages matériels ou corporels.

Ce produit contient de petits éléments qui pourraient présenter un risque d'étouffement. Gardez ces articles hors de portée des enfants.

PRODUCT PARAMETER

Name	Rack Mount Drawer
Model	SPT-T300-2A	SPT-T300-3A	SPT-T300-4A
Material	Cold Roll Steel
Color	Black
Installation Width Standard	19"
Depth	13.8"
Mounting Height	2U	3U	4U
Max Weight Capacity	22 kg/50 lbs

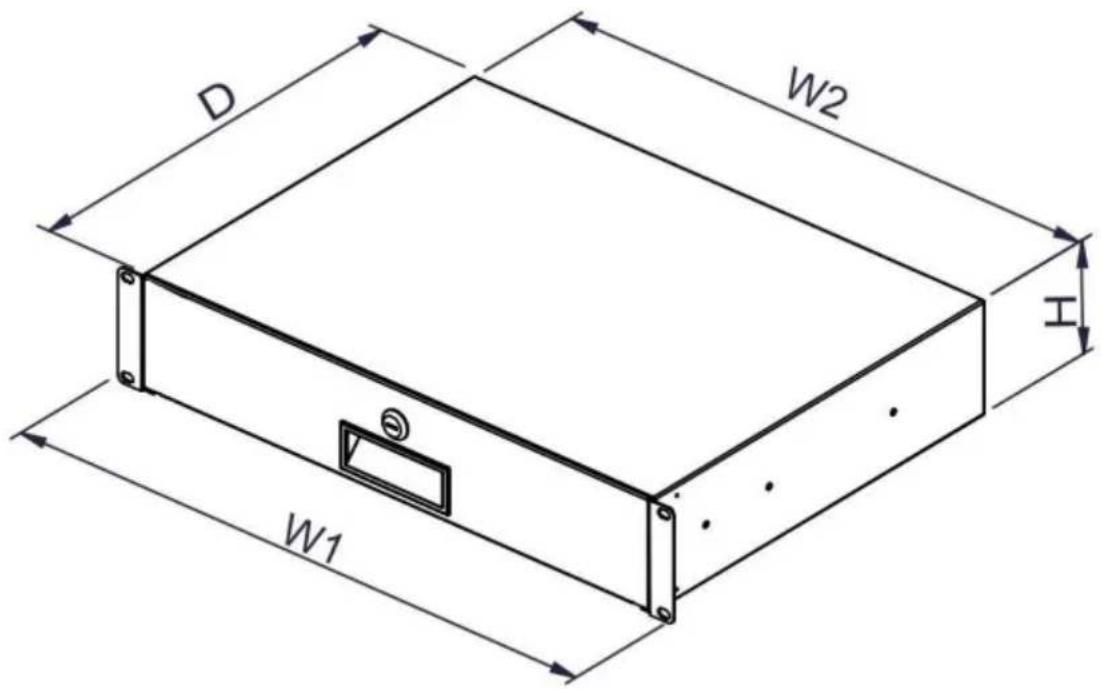

W1(mm)	483	483	483
W2(mm)	442	442	442
D(mm)	352	352	352
H(mm)	90	135	180
Available Internal Space of Drawer (Width*Depth*Height)	413*338*83mm	413*338*130mm	410*342*176mm
Product Weight	5.00Kg	6.10kg	7.00Kg
Accessories	6 x M6 cage nuts;6 x M6*12 cross head screws;1 x Instruction manual.

INSTALLATION

1. Localisez un emplacement approprié dans le rack/l'armoire pour monter le tiroir.
   Le tiroir lui-même nécessite 2U (pour SPT-T300-2A) et 3U (pour SPT-T300-3A) et 4U (pour SPT-T300-4A) d'espace dans le rack/l'armoire.
2. Si le rack utilise des trous de montage carrés, installez les écrous à cage fournis dans les trous de montage carrés sur les montants avant du rack.
3. Placez le tiroir dans le rack et alignez les points de montage à l'avant des supports du tiroir avec les points de montage sur le rack (par exemple, les écrous à cage, s'ils sont utilisés).
4. Utilisez les vis d'armoire fournies pour fixer le tiroir au rack. Si vous n'utilisez pas les écrous à cage ou les montants de rack filetés M6 fournis, le matériel de montage approprié pour le rack doit être utilisé.

Assurez-vous que les vis sont correctement serrées et que le tiroir ne bouge pas avant de tenter de placer quoi que ce soit dans le tiroir. Assurez-vous de respecter la capacité de poids maximale du tiroir.
