SPT-T300-2A - Meuble de rangement Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tiroir de montage en rack
Marque	Vevor
Modèle	SPT-T300-2A
Matériau	Acier laminé à froid
Couleur	Noir
Largeur d'installation standard	19 pouces
Profondeur	13,8 pouces (352 mm)
Hauteur de montage	2U (90 mm)
Capacité de charge maximale	22 kg (50 lb)
Dimensions externes (L x P x H)	483 x 352 x 90 mm
Dimensions internes du tiroir (L x P x H)	413 x 338 x 83 mm
Poids du produit	5,00 kg
Accessoires inclus	6 écrous à cage M6, 6 vis à tête cruciforme M6x12, manuel d'instructions
Utilisation	Rangement d'équipement électronique dans un rack 19 pouces
Installation	Nécessite 2U d'espace dans le rack, fixation par vis sur les montants avant
Entretien	Nettoyer avec un chiffon doux et sec, éviter les produits abrasifs
Réparabilité	Pièces non détachables, contacter le service après-vente en cas de défaut

FOIRE AUX QUESTIONS - SPT-T300-2A Vevor

Quel type de rack est compatible avec le tiroir SPT-T300-2A ?

Ce tiroir est conçu pour les racks 19 pouces standards. Il nécessite 2U d'espace vertical et des montants avec des trous carrés ou filetés M6.

Quel est le poids maximum que peut supporter le tiroir ?

La capacité de charge maximale est de 22 kg (50 lb). Ne pas dépasser cette limite pour éviter tout dommage.

Comment installer le tiroir dans un rack ?

Placez les écrous à cage dans les trous carrés si nécessaire, puis insérez le tiroir dans le rack et fixez-le avec les vis M6 fournies sur les supports avant.

Les vis et écrous sont-ils inclus ?

Oui, le kit comprend 6 écrous à cage M6 et 6 vis à tête cruciforme M6x12 pour le montage sur des trous carrés.

Quelles sont les dimensions intérieures du tiroir ?

L'espace intérieur disponible est de 413 mm de largeur, 338 mm de profondeur et 83 mm de hauteur.

Le tiroir est-il sécurisé pour les enfants ?

Ce produit contient de petites pièces (vis, écrous) qui peuvent présenter un risque d'étouffement. Gardez-les hors de portée des enfants lors de l'installation.

Comment entretenir le tiroir ?

Nettoyez régulièrement avec un chiffon doux et sec. N'utilisez pas de produits chimiques agressifs qui pourraient endommager la peinture.

Puis-je empiler plusieurs tiroirs ?

Oui, vous pouvez installer plusieurs tiroirs côte à côte ou les uns sur les autres, à condition que le rack dispose de suffisamment d'espace (2U par tiroir).

Le tiroir est-il compatible avec des équipements non standards ?

Le tiroir est prévu pour des équipements standards de 19 pouces. Vérifiez les dimensions internes (413x338x83 mm) pour assurer la compatibilité.

Que faire si le tiroir est endommagé ou défectueux ?

Contacter le service après-vente Vevor. Les pièces ne sont pas réparables par l'utilisateur ; ne pas démonter le produit vous-même.

MODE D'EMPLOI SPT-T300-2A Vevor

Modèle : SPT-T300-2A/SPT-T300-3A/SPT-T300-4A

VEVOR

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement toutes les instructions du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour le retard dans la publication de toute mise à jour technologique ou logicielle concernant notre produit.

Ce manuel contient des instructions et des avertissements à respecter lors de l'installation et de l'utilisation du produit décrit. Le non-respect de ces instructions peut annuler la garantie et entraîner des dommages matériels ou corporels.

Ce produit contient de petits éléments qui pourraient présenter un risque d'étouffement. Gardez ces articles hors de portée des enfants.

PRODUCT PARAMETER

Name	Rack Mount Drawer
Model	SPT-T300-2A	SPT-T300-3A	SPT-T300-4A
Material	Cold Roll Steel
Color	Black
Installation Width Standard	19"
Depth	13.8"
Mounting Height	2U	3U	4U
Max Weight Capacity	22 kg/50 lbs

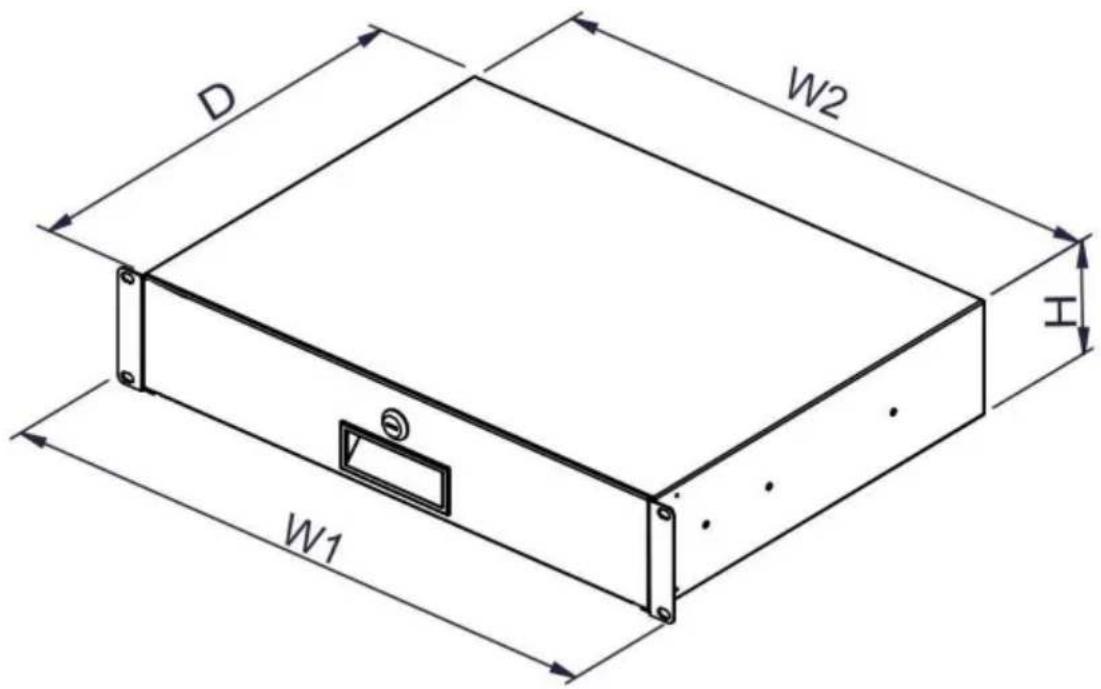

W1(mm)	483	483	483
W2(mm)	442	442	442
D(mm)	352	352	352
H(mm)	90	135	180
Available Internal Space of Drawer (Width*Depth*Height)	413*338*83mm	413*338*130mm	410*342*176mm
Product Weight	5.00Kg	6.10kg	7.00Kg
Accessories	6 x M6 cage nuts;6 x M6*12 cross head screws;1 x Instruction manual.

INSTALLATION

1. Localisez un emplacement approprié dans le rack/l'armoire pour monter le tiroir.
   Le tiroir lui-même nécessite 2U (pour SPT-T300-2A) et 3U (pour SPT-T300-3A) et 4U (pour SPT-T300-4A) d'espace dans le rack/l'armoire.
2. Si le rack utilise des trous de montage carrés, installez les écrous à cage fournis dans les trous de montage carrés sur les montants avant du rack.
3. Placez le tiroir dans le rack et alignez les points de montage à l'avant des supports du tiroir avec les points de montage sur le rack (par exemple, les écrous à cage, s'ils sont utilisés).
4. Utilisez les vis d'armoire fournies pour fixer le tiroir au rack. Si vous n'utilisez pas les écrous à cage ou les montants de rack filetés M6 fournis, le matériel de montage approprié pour le rack doit être utilisé.

Assurez-vous que les vis sont correctement serrées et que le tiroir ne bouge pas avant de tenter de placer quoi que ce soit dans le tiroir. Assurez-vous de respecter la capacité de poids maximale du tiroir.
