Marque	VEVOR
Modèle	GX-06-150
Type de produit	Ventilateur de conduit axial
Tension d'alimentation	220-240 V ~ 50 Hz
Puissance	67 W
Diamètre de conduit compatible	150 mm / 160 mm
Longueur du câble d'alimentation	1,6 m
Température de fonctionnement	-10 °C à 45 °C
Contrôle de vitesse	Variateur continu (rotation)
Méthode d'installation	Montage mural ou suspension par corde
Matériel inclus	Ventilateur, support de bride, chevilles, vis, coussin, notice
Certification	CE
Sécurité	Protection contre les contacts directs, arrêt automatique en cas de surchauffe
Entretien	Nettoyage avec un chiffon humide ; ne pas utiliser de solvants
Réparabilité	Cordon d'alimentation remplaçable par un professionnel
Assistance technique	www.vevor.com/support
Garantie	Certificat de garantie électronique disponible en ligne

FOIRE AUX QUESTIONS - GX-06-150 Vevor

Comment installer le ventilateur GX-06-150 ?

L'installation se fait en fixant le support de bride au mur ou au plafond à l'aide des chevilles et vis fournies. Insérez ensuite le boîtier moteur dans le support en alignant les flèches de flux d'air, puis resserrez les pinces en plastique. Pour une installation avec conduit, fixez le conduit aux deux extrémités avec des colliers de serrage.

Quel diamètre de conduit est compatible ?

Le modèle GX-06-150 est compatible avec des conduits de diamètre 150 mm ou 160 mm.

Comment régler la vitesse du ventilateur ?

Tournez le bouton du variateur pour ajuster la vitesse en continu, de la plus élevée à la plus basse.

Que faire si le ventilateur fait du bruit ?

Un léger bruit de moteur est normal à basse vitesse. Si le bruit est anormal, vérifiez que les pales ne sont pas obstruées et que le ventilateur est correctement fixé. En cas de persistance, contactez l'assistance technique.

Comment nettoyer le ventilateur ?

Débranchez l'appareil, retirez le boîtier moteur du support de bride. Utilisez un chiffon humide pour nettoyer la turbine et les pales. Ne laissez pas l'eau pénétrer dans le moteur et n'utilisez pas de produits chimiques.

Le ventilateur peut-il être installé dans une fenêtre ?

Non, il est formellement déconseillé d'utiliser le ventilateur dans une fenêtre en raison du risque d'humidité et de choc électrique.

Que faire si le cordon d'alimentation est endommagé ?

Ne pas utiliser l'appareil. Contactez votre centre de service local ou un électricien qualifié pour remplacer le cordon afin d'éviter tout danger.

Puis-je utiliser le ventilateur à l'extérieur ?

Non, le ventilateur est conçu pour un usage intérieur uniquement. L'exposition à la pluie ou à l'humidité peut créer un risque électrique.

Quelle est la puissance du modèle GX-06-150 ?

La puissance nominale est de 67 W sous 220-240 V.

Le ventilateur est-il garanti ?

Oui, VEVOR fournit un certificat de garantie électronique. Pour toute question, rendez-vous sur www.vevor.com/support.

MODE D'EMPLOI GX-06-150 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

UN VENTILATEUR

MANUEL DE L'UTILISATEUR

MODÈLE : GX-04-100/GX-06-150/GX-08-200

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. "Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés. par nous. Nous vous rappelons de vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas

à nous contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologique ou logicielles sur notre produit.

CONTENU

.PRÉCAUTIONS DE SÉCURITÉ

.DESCRIPTION DU PRODUIT

.INSTALLATION

.DIMENSION ET SPÉCIFICATIONS

.ALIMENTATION ET CONFIGURATION

.NETTOYAGE

.PROGRAMMATION

.FAQ

.ATTENTIONS

PRÉCAUTIONS DE SÉCURITÉ

/	Une mauvaise utilisation peut provoquer des blessures. Une mauvaise utilisation peut endommager la machine. Un fonctionnement incorrect peut causer des dommages à d'autres personnes.
	Le symbole indique que l'utilisateur doit prêter une grande attention au dessin qui montre la situation à noter, et la figure de gauche montre « Attention aux chocs électriques ».
	Débranchez le ventilateur lorsque vous vous déplacez d'un endroit à un autre.
	N'utilisez pas une alimentation qui ne correspond pas à la tension nominale. L'utilisation d'alimentations non conformes peut provoquer un incendie ou un choc électrique.
	Si la machine émet de la fumée, des odeurs, du bruit de moteur et d'autres conditions anormales, veuillez ne pas l'utiliser. Cela pourraitprovoquer un incendie ou un choc électrique.
	Ne démontez pas, ne réparez pas et ne rectifiez pas la machine pendant son utilisation. Cela pourrait provoquer un incendie, un choc électrique ou des blessures.
	SOIS PRUDENT
	N'utilisez PAS le ventilateur dans une fenêtre. La pluie peut créer un risque électrique.
	N'endommagez pas ou ne modifiez pas arbitrairement le cordon d'alimentation d'origine, et ne pliez pas, ne tirez pas de force, n'attachez pas et n'appuyez pas sur le cordon d'alimentation sous des objets lourds. Cela endommagerait le cordon d'alimentation, provoquant un incendie de fuite électrique ou un choc électrique.
	Si la machine n'est pas utilisée pendant une longue période, veuillez débrancher le cordon d'alimentation de la prise.
	Si le cordon d'alimentation est endommagé, contactez votre centre de service local ou un électricien qualifié pour installer un cordon de remplacement approprié afin d'éviter toute blessure ou dommage.
	N'insérez jamais vos doigts, crayons ou tout autre objet à travers la protection lorsque le ventilateur est en marche.
	Lorsque le cordon d'alimentation est débranché de la prise, la fiche doit être débranchée. Ne tirez pas sur le cordon d'alimentation pour tirer de force sur le fil, ce qui pourrait endommager le fil et entraîner une fuite ou un choc électrique
	Veuillez débrancher l'alimentation électrique lors du nettoyage.

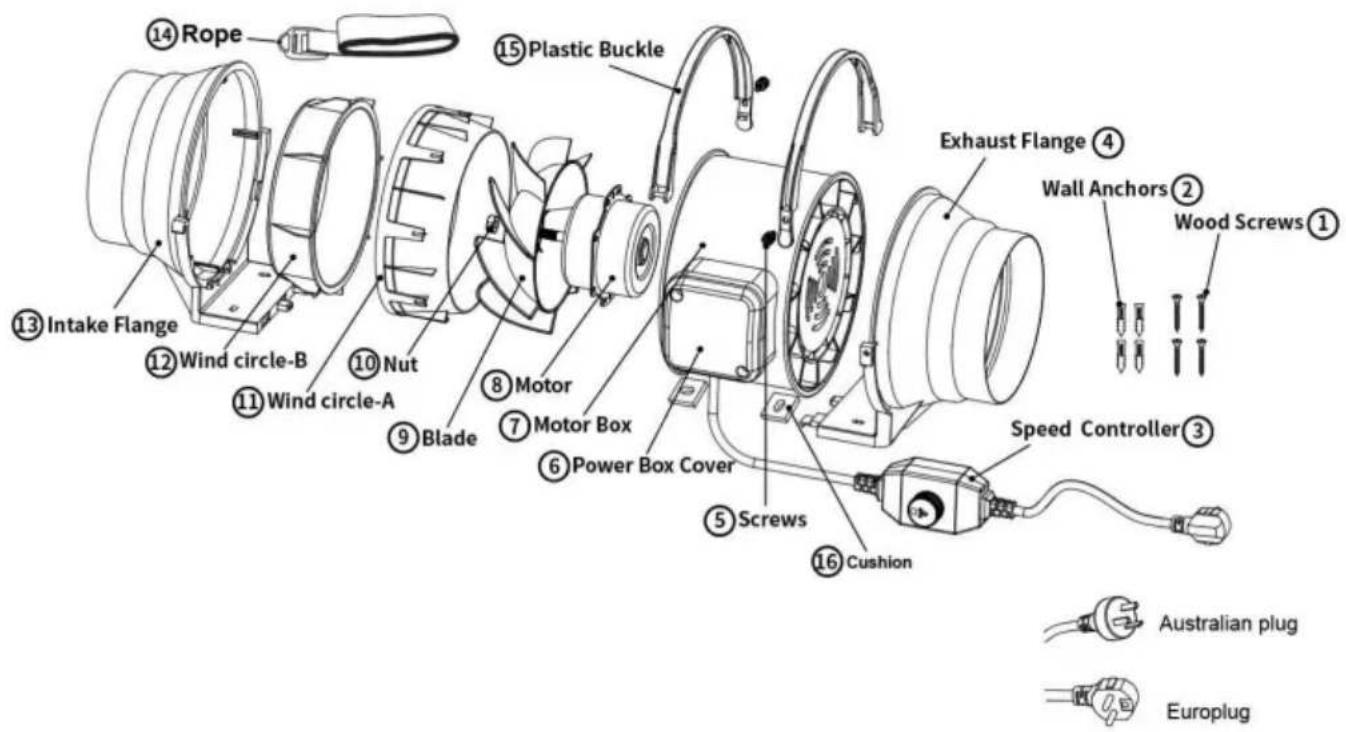

DESCRIPTION DU PRODUIT

PARAMÈTRE TECHNIQUE

Marque	VEVOR
Modèle	GX-04-100 GX	-06-150 GX-08-200
Tension	220-240V 220-240V 220-240V
Fréquence	50 Hz	50 Hz	50 Hz
Pouvoir	36 W	67 W 150 W
Taille du conduit	100/ 125 150/ 160 200
Longueur du cordon d'alimentation	1,6 millions	1,6 millions	1,6 millions
Température ambiante de travail -10~	45 -10~ 45	-10~ 45

CONSEILS Préparez les outils à l'avance :

Tournevis cruciforme, marteau

Méthode d'installation:

Étape 1:

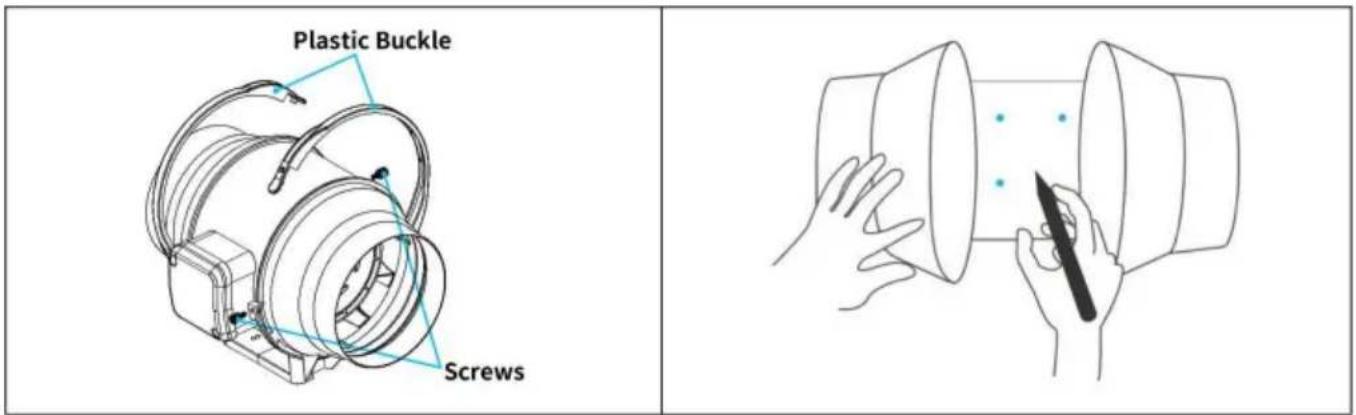

Dévissez et desserrez la boucle en plastique à l'aide d'un tournevis cruciforme. Voir la (Fig.1.)

Retirez l'ensemble du boîtier moteur du support de bride. Voir la (Fig.2.)

1. Utilisez le support de bride pour définir la position souhaitée du ventilateur. Marquez les quatre trous de montage. Voir la (Fig.3.)
2. Percez quatre trous aux emplacements marqués. Assurez-vous que votre zone de montage est structurellement solide et exempte de toute obstruction. Voir la (Fig.4.)

Si vous effectuez le montage sur autre chose qu'un support ou un montant en bois, insérez les quatre chevilles murales incluses dans les trous de montage percés.

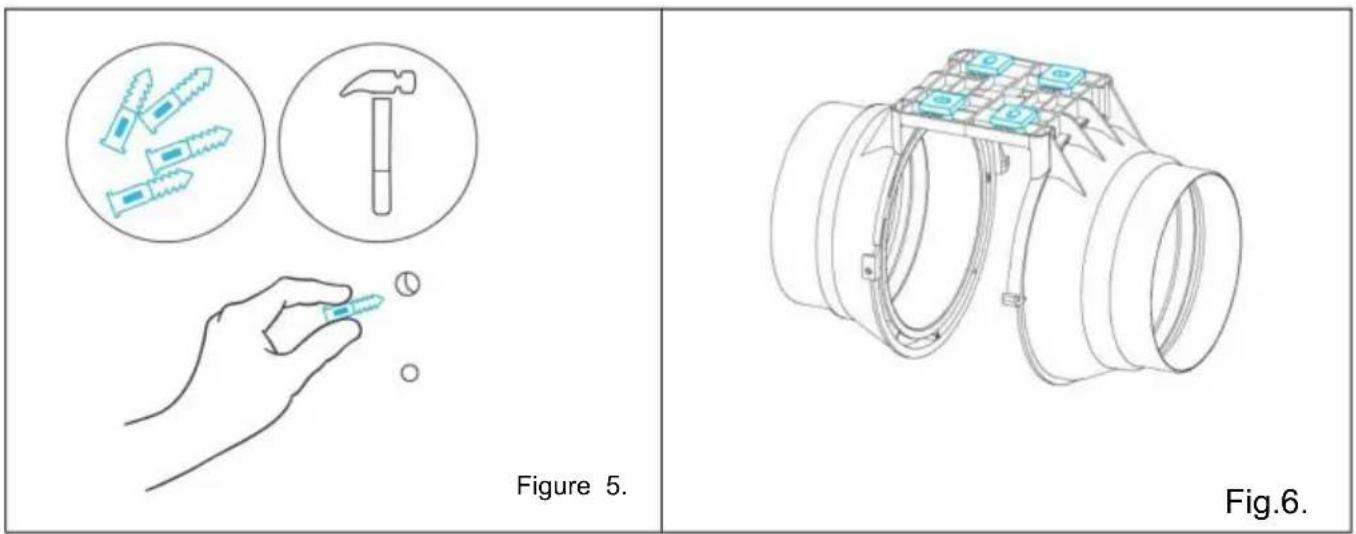

Vous devrez peut-être utiliser un marteau pour les fixer à travers les trous. Voir la (Fig.5)

Collez le coussin sur le support de bride pour vous assurer que le trou du coussin est aligné avec le trou du support de bride. Voir la (Fig.6.)

Alignez les trous du support de bride avec les chevilles murales. Vissez quatre vis à bois avec un tournevis ou une perceuse pour fixer le support de bride. Assurez-vous que la flèche de flux d'air pointe dans la direction souhaitée. Voir la (Fig.7.)

Faites glisser le boîtier du moteur dans le support de bride, en vous assurant que sa flèche de flux d'air pointe dans la même direction que la flèche du support de bride. Voir (Fig.8.)

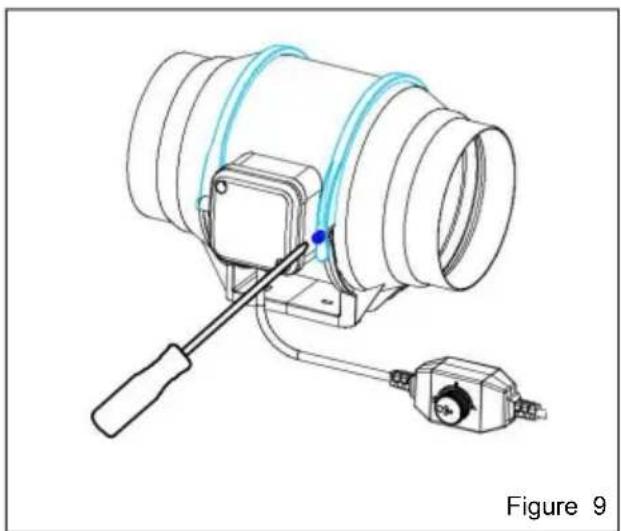

1. Remettez les pinces en plastique sur les brides et resserrez les vis pour fixer le boîtier du moteur. Voir la (Fig.9.)

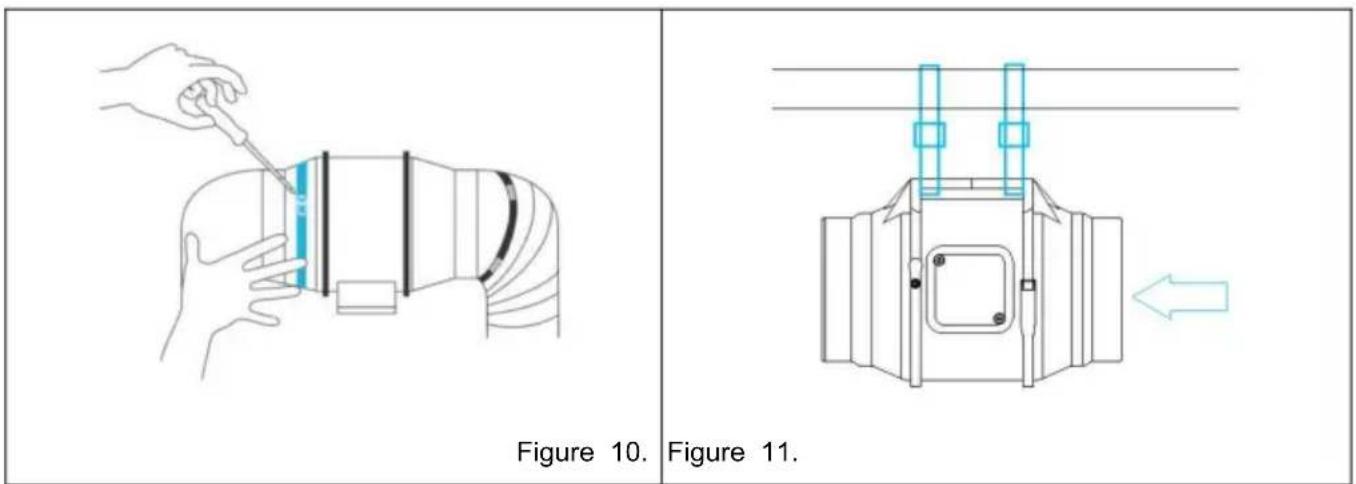

Si vous installez un conduit, achetez un conduit et un collier de serrage appropriés et fixez-le aux deux extrémités du ventilateur pour garantir une étanchéité parfaite. Enfin, serrez le collier du conduit d'air avec un tournevis. Voir la (Fig.10.)

Si vous effectuez une installation avec des cintres en corde, enroulez les cordes autour des brides et serrez la corde pour fixer le ventilateur. Voir la (Fig. 11.)

Connectez le cordon d'alimentation, allumez l'interrupteur pour vérifier si le ventilateur fonctionne, puis terminez l'installation.

Figure 10. Figure 11.

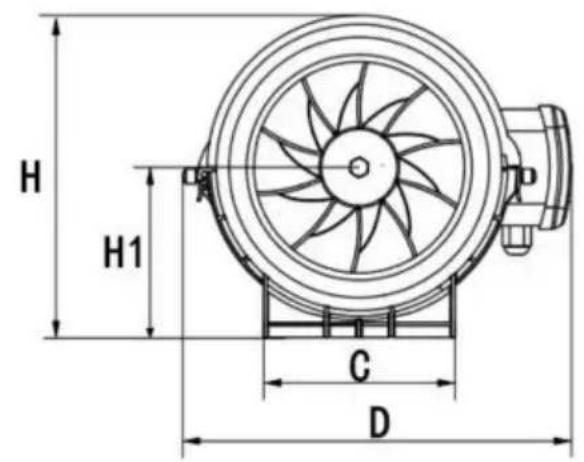

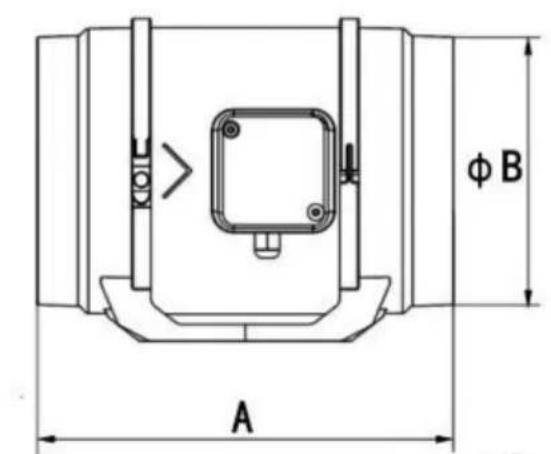

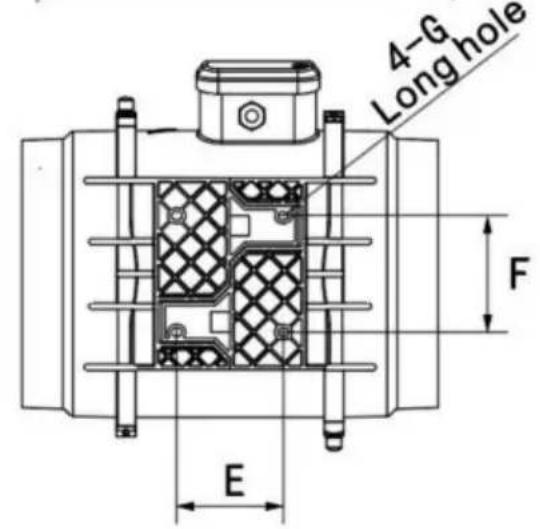

Dimension

1. Dimensions


φ B A

H H1 C D

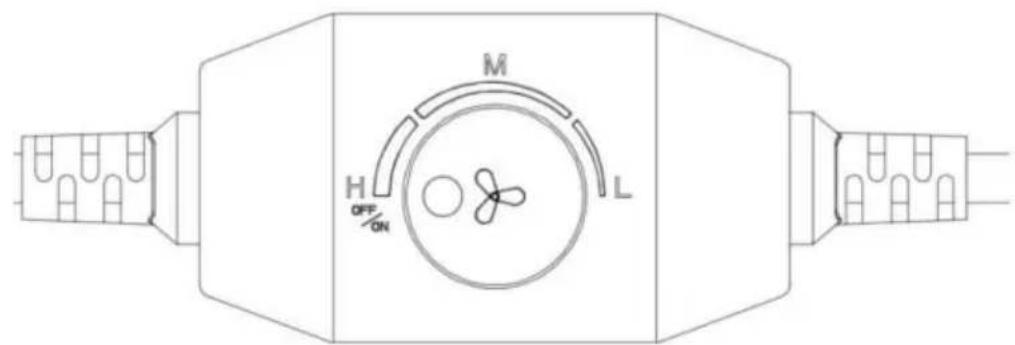

vitesse Le contrôleur a un bouton et la vitesse du ventilateur est continue. Tournez le be

pour régler la vitesse du vent de la plus élevée à la plus basse, et sélectionnez la vitesse du vent dont vous avez besoin. Voir la (Fig.12.)

Astuce : un léger bruit de moteur est normal lors du fonctionnement à basse vitesse.

ENTRETIEN

1. Un entretien régulier est nécessaire chaque année. Veuillez éteindre avant d'effectuer l'entretien
2. Veuillez NE
   PAS utiliser de produits chimiques tels que l'essence, le benzène et le diluant pour essuyer le ventilateur
3. Veuillez NE PAS

laisser l'eau pénétrer dans le moteur et les pièces électriques, et faire fusionner les pièces en plastique dans l'eau avec une température supérieur à 60.

1. Cet appareil peut être utilisé par des enfants âgés de 12 ans et plus et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances s'ils ont reçu une supervision ou des instructions concernant l'utilisation de l'appareil de manière sûre et comprennent les dangers encourus Les enfants ne doivent pas jouer avec l'appareil.

L'entretien propre et utilisateur ne doit pas être effectué par des enfants sans surveillance.

1. Si la ligne électrique est endommagée, pour éviter tout danger, elle doit être remplacée par l'usine, son service de maintenance ou des professionnels qualifiés.

NETTOYAGE

Étape 1 :

Retirez le boîtier moteur de la bride de montage. (Reportez-vous aux étapes d'installation 1 pour savoir comment procéder à la section d'installation de montage pour savoir comment retirer le boîtier moteur).

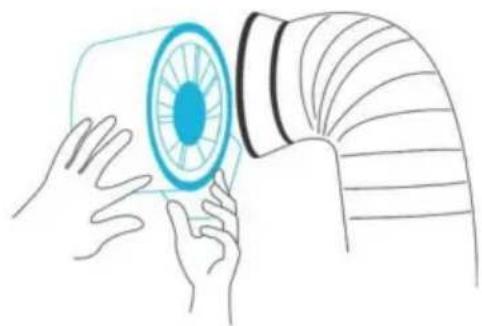

Étape 2 :

Utilisez un chiffon humide pour nettoyer la turbine et les pales du ventilateur de toute poussière et débris. Retirez le cercle de vent entre le boîtier du moteur et la bride d'entrée. (Fig.14.)

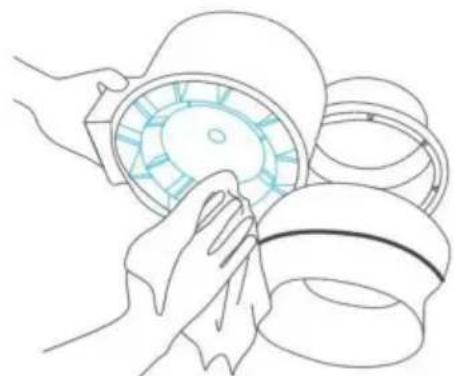

3 : Débarrassez les aubes du stator de toute poussière et débris à l'extrémité opposée. Nettoyez la zone à l'intérieur des brides de sortie et d'échappement. (Fig.15.)

Étape 4 :

Fixez le boîtier moteur sur les brides de montage. Reportez-vous aux étapes d'installation 2 et 3 pour savoir comment installer les brides. Fixez le boîtier du moteur. (Fig.16.)

Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle barrée indique que le produit nécessite une collecte sélective des déchets dans l'Union européenne. Ceci s'applique au produit et à tous les accessoires marqués de ce symbole.

Les produits marqués comme tels ne peuvent pas être jetés avec les ordures ménagères normales, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques et électroniques.
