1T-K - Chariot de manutention Vevor - Notice d'utilisation et mode d'emploi gratuit

Marque	Vevor
Modèle	1T-K
Type de produit	Chariot de manutention manuel pour poutre en I ou en H
Capacité de charge	1 tonne (2 200 lb)
Largeur de rail compatible	64 à 203 mm (2,5 à 8 pouces)
Couleur	Noir et orange
Matériau principal	Acier robuste
Roues	Roues en acier avec brides pour guidage sur rail
Réglage de la largeur	Rondelles d'espacement à placer de part et d'autre des plaques latérales
Jeu de fonctionnement	Environ 5 mm de jeu entre les brides et la poutre
Poids net estimé	15 kg (non spécifié, estimation raisonnable)
Assemblage requis	Oui, visserie et goupille fournies
Fonctions principales	Déplacement de charges suspendues le long d'un rail
Sécurité	Ne pas surcharger, ne pas se tenir sous la charge, porter des gants
Entretien	Graisser régulièrement les surfaces de roulement, vérifier le serrage des boulons
Nettoyage	Sécher après utilisation pour éviter la rouille
Stockage	À l'abri du soleil prolongé pour éviter le vieillissement
Pièces détachées	Rondelles, goupilles, écrous disponibles (contacter le support)
Réparabilité	Réparable par remplacement de composants standard
Garantie	Garantie électronique via www.vevor.com/support
Fabrication	Fabriqué en Chine

FOIRE AUX QUESTIONS - 1T-K Vevor

Comment assembler le chariot 1T-K ?

Assemblez les plaques latérales et les roues sur l'axe. Utilisez les rondelles fournies pour régler l'écartement en fonction de la largeur de votre rail. Bloquez avec les écrous et insérez la goupille de sécurité en pliant la broche avec une pince.

Quelle est la largeur de rail compatible avec ce chariot ?

Le chariot 1T-K accepte les rails d'une largeur de 64 à 203 mm (2,5 à 8 pouces). Les rondelles permettent d'ajuster le jeu à environ 5 mm de part et d'autre de la poutre.

Quelle est la capacité de charge maximale ?

La capacité de charge est de 1 tonne (2 200 lb). Ne jamais dépasser cette limite pour éviter tout risque de dommage ou de blessure.

Quels sont les consignes de sécurité importantes ?

Portez des gants résistants lors de l'assemblage. Ne surchargez pas le chariot, ne vous tenez jamais sous une charge suspendue et assurez-vous que toutes les connexions sont flexibles avant utilisation.

Comment entretenir le chariot ?

Graissez régulièrement les surfaces de roulement et les poutres. Vérifiez le serrage des boulons et écrous. Après usage, séchez le chariot pour éviter la rouille.

Que faire si l'écrou se desserre ?

Utilisez une clé pour resserrer l'écrou. Si le filetage est endommagé, remplacez l'écrou par un modèle identique. Vérifiez également la goupille de sécurité.

Puis-je utiliser ce chariot sur une poutre en H ?

Oui, le chariot est conçu pour les poutres en I et en H. Ajustez simplement les rondelles pour que les brides des roues s'adaptent correctement à la largeur de l'aile.

Où trouver des pièces de rechange ?

Contactez le support Vevor via www.vevor.com/support pour obtenir des pièces détachées comme les rondelles, goupilles ou écrous.

Comment savoir si mon chariot est correctement assemblé ?

Vérifiez que les roues tournent librement, que l'écartement entre les brides est environ 5 mm plus large que le rail, et que la goupille de verrouillage est bien en place.

Le chariot peut-il être utilisé en extérieur ?

Oui, mais évitez une exposition prolongée au soleil pour prévenir le vieillissement des matériaux. Rangez-le dans un endroit sec après utilisation.

MODE D'EMPLOI 1T-K Vevor

Vous nous des questions sur les produits ? Vous nous boute d'assurance technique ? Velaïez N'héitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions d'engine, veuillez lire attentivement toutes les instructions du manuel avant en fonctionnement. VEVOIT se réserve une méprélation caire de notre manuel d'utilisation l'appérature du produit dégend du produit que vous avez reçu. Veuillez perdonnez nous que nous na vous informerons plus s'il existe une technologie sur un logiciel misée à jour sur notre produit.

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT:

1. Assemblez uniquement selon ces instructions.
   Un assemblage incorrect peut créer des dangers.
2. Portez des gants de travail résistants pendant l'assemblage.
3. La surcharge est striclement interdile
4. Pendant le transport de la charge, le passage ou le travail ou le travail sous une charge portante est strictement interdite.
5. Les surfaces des roulements et des poutres doivent être graissées régulièrement et examinez les boulons et les écrous pour vous assurer qu'ils sont ressemés

Prudence:

1. Lisez ce document avant d'utiliser ce produit. Échec cela peut entraîner des blessures graves.
2. Le chariot doit être utilisé de manière flexible et il est strictement interdit de l'utiliser obligatoirement lorsque des personnes les connexions sont inflexibles.
3. Après utilisation, veuillez sécher avant de ranger pour éviter la rouillé des boulons affectant l'utilisation. CONSERVEZ CES INSTRUCTIONS

MODÈLE ET PARAMÈTRES

Modèle		0,5 F	1V-F 2V-F		3T-F
Charger Capacité	Tonne	0,5	1	2	3
	Irrest	1100	2200	4400 6600
Poutre en l' Rail à poulre en H Largeur du rail pouces (mm)		2,5-5,5(64-140mm)	2,5-7(64-177mm)
Couleur		Noir, Bleu

Modèle		0,5-K	1 T-K	2 T-K	3T-K	5T-K
Charger Capacité	Tonne	0.5	1	2	3	6
	Ivres	1100	2200	4 4 00	6 6	00 11 000
Poutre en l/Rail à poutre en HLargeur de rallpouces (mm)		(64-203 mm)				4.5-8(114-203mm)
Couleur		Noir, Orange

MONTAGE ET UTILISATION

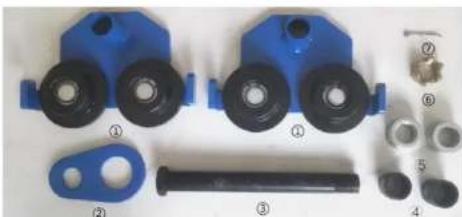

Assemblage des plaques latérales et des roues du chariot

Anneau de suspension Goupille de chariot

Rondelles épaisses Rondelles fines

écrou broche de fil

1. Selon la largeur du rail de vos poutres en l'ipoutres en H, le chariot doit être réglé avec les rondelles.

Assemblez le nombre requis de rondelles de manière égale

l'intérieur ou l'extérieur des plaques latérales du chariot de sorte que la dimension (W) entre les brides des roues du chariot

est environ 1/5 pouce (5 mm) plus grand que la poutre du rail largeur de la voie poutre en l'poutre en H.

1. Les rondelles, les plaques latérales du chariot et la suspension

Les plaques annulaires sont assemblées sur l'axe du chariot. Elles doivent être bloqué avec des écrous, afin d'empêcher l'écrou de

tomber. L'extrémité de la goupille du chariot est verrouillée avec un

broche de fil, et la broche de fil est pliée avec une pince. (Le modèle 0,5-F et le modèle 0,5-K sont les deux écrous fixés à l'extrémité de

la goupille du chariot)

1. Évitez l'exposition prolongée au soleil pour éviter le vieillissement.

Fabriqué en Chine

VEVOR®

TOUGH TOOLS, HALF PRICE

Assistance technique et certificat de garantie électronique www.vevor.com/support

Chariot manuel

Modèle : 0.5-F, 1T-F, 2T-F, 3T-F

0,5-K, 1T-K, 2T-K, 3T-K, 5T-K

VEVOR®

TOUGH TOOLS, HALF PRICE

Assistance technique et certificat de garantie électronique www.vevor.com/support

Nous continuer à nous suggère à vous fournit des outils à ces prix compétits.

Économie, la moiré « « Moiré pris » ou coute autre expression similée utilise par noar uncuement représente une estimation des économie dont vous pourz bénéficier en échelant certaine outils chez nous par rapport aux grandes marques et ne signifie pas nécessatement

occure toutes les catégories d'oula que nous proposées. Nous vous rappelons de bien vouler vérifier allentivement lorsque vous passez une commande auprès de roue et vous économiez revlement la moite sur rapport aux grandes mercouts.
