ULNWS6X4 - Support écran plat UltraLink - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour écran plat
Marque	UltraLink
Modèle	ULNWS6X4
Capacité de charge maximale	45 kg (90 lbs)
Matériaux	Acier (plaque murale et plaques TV), plastique (couvercles)
Types de montage	Mur en béton solide, colombage bois (stud)
Compatibilité VESA	Universelle avec plaques d'extension si nécessaire (pas de taille spécifique fournie)
Fonctions principales	Support fixe avec inclinaison réglable (via écrous M6), niveau à bulle magnétique amovible
Réglage d'inclinaison	Oui, par serrage/desserrage des écrous M6 sur la tête de la plaque murale
Mise à niveau	Via écrous M8 sur la tête de la plaque murale
Gestion des câbles	Oui, attache de gestion de câblage incluse
Nombre de personnes requises pour l'installation	Minimum 2
Entretien recommandé	Vérifier l'assemblage et le serrage des vis tous les deux mois
Précautions de sécurité	Ne pas dépasser la charge max ; vérifier la capacité du mur ; garder les petites pièces hors de portée des enfants
Utilisation prévue	Intérieur uniquement
Dimensions	Non spécifiées dans la notice
Poids du support	Non spécifié dans la notice
Contenu de l'emballage	Plaque murale, plaque TV, plaques d'extension, vis, écrous, caches plastique, niveau à bulle, outil magnétique

FOIRE AUX QUESTIONS - ULNWS6X4 UltraLink

Quel est le poids maximal supporté par le support UltraLink ULNWS6X4 ?

Le support mural UltraLink ULNWS6X4 est certifié pour supporter jusqu'à 45 kg (90 lbs). Ne dépassez jamais cette limite pour éviter tout risque de défaillance ou de dommage.

Ce support est-il compatible avec tous les téléviseurs ?

Le support est conçu pour une compatibilité VESA universelle. Si le motif des trous VESA de votre téléviseur est plus grand que la plaque TV, vous devez utiliser les plaques d'extension fournies.

Quels types de mur sont compatibles avec ce support ?

Le support peut être installé sur des murs en béton solide ou sur des colombages en bois (wood stud). Suivez les étapes spécifiques pour chaque type de mur (STEP1-A pour béton, STEP1-B pour bois).

Faut-il des outils spécifiques pour l'installation ?

Les outils nécessaires ne sont pas fournis. Vous aurez besoin d'une perceuse avec foret adapté au mur (béton ou bois), d'un tournevis, et d'un niveau. Le support inclut un niveau à bulle magnétique amovible pour faciliter l'alignement.

Comment régler l'inclinaison du téléviseur ?

L'inclinaison se règle en serrant ou desserrant les écrous M6 situés sur la tête de la plaque murale. Serrez pour bloquer l'inclinaison, desserrez pour ajuster l'angle.

Puis-je installer le support seul ?

Il est impératif d'être au minimum deux personnes pour réaliser l'installation en toute sécurité. Le téléviseur est lourd et nécessite d'être maintenu pendant l'accrochage.

Comment entretenir mon support mural UltraLink ?

Tous les deux mois, vérifiez l'assemblage et assurez-vous que toutes les vis sont bien serrées. Inspectez également l'état du mur pour déceler d'éventuels signes de faiblesse.

Que faire si le motif VESA de mon téléviseur ne correspond pas à la plaque ?

Utilisez les plaques d'extension fournies. Fixez-les d'abord sur le téléviseur, puis la plaque TV par-dessus. Cela permet d'adapter le support à différents motifs VESA.

Le support permet-il de cacher les câbles ?

Oui, le support est équipé d'attaches de gestion de câblage pour organiser et dissimuler les câbles le long du mur. Suivez les instructions STEP5 pour un acheminement propre.

Le support UltraLink ULNWS6X4 convient-il pour une utilisation en extérieur ?

Non, ce support est conçu pour une utilisation en intérieur uniquement. Une exposition aux intempéries pourrait entraîner une dégradation du produit ou des risques de sécurité.

MODE D'EMPLOI ULNWS6X4 UltraLink

Attaching TV plate to screen with flat back
Fixer la plaque du téléviseur à l'écran avec le joint plat

Attaching TV plate to screen with recessed back Fixer la plaque du téléviseur à l'écran avec le joir

STEP1-A

EN	Solid concrete mounting
FR	Montage
GE	Befestigung an stabilen Betonwänden
SP	Montaje en pared de hormigón
PT	Montagem de concreto sólido
AR	ترکیب على حانط
IT	montaggio su solido calcestruzzo
JP	コンクリート壁の組み立て
RU	Монтаж на бетонную поверхность
CH	安心混凝土墙的安装

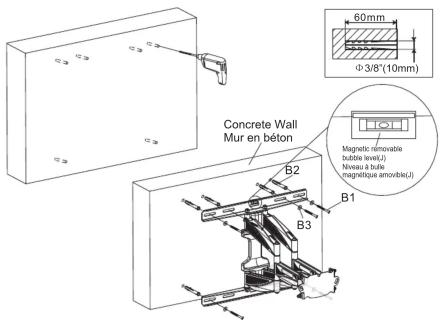

Concrete Wall Mur en béton 60mm Φ3/8"(10mm) B2 B1 Magnetic removable Bubble level(L) Niveau à brute magrétique amovable(L)

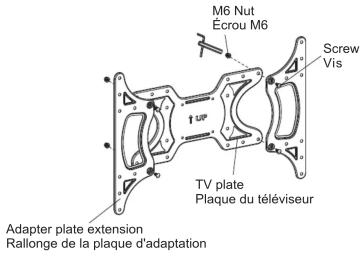

If the VESA hole pattern is larger than the TV Plate, you are required to use the Extension Plates to install. Si le modèle de trou VESA est plus grand que la plaque du téléviseur, vous devez utiliser les plaques de rallonge pour l'installer.

M6 Nut Écrou M6 Screw Vis TV plate Plaque du téléviseur Adapter plate extension Rallonge de la plaque d'adaptation

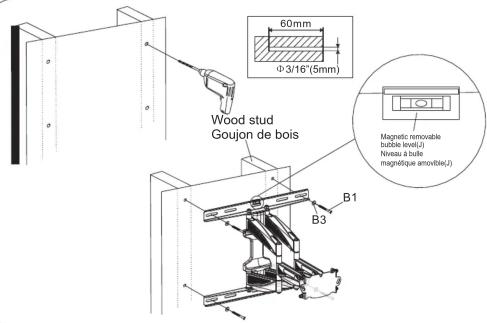

Wood stud Goujon de bois 60mm Ø 3/16" (5mm) Magnetic removable bubble level(J) Niveau à bule magnétique amovible(J) B1 B3

STEP1-B

EN	Wood Stud Mounting
FR	Montage de goujon en bois
GE	Befestigung an Holzträgern
SP	Montaje en viga de madera
PT	Montagem de viga de madeira
AR	ترکط طلی لوح خshi
IT	studio di montaggio su legno
JP	木質 壁 の組み立て
RU	Монтаж на деревянный массив
CH	木质 墙 柱 的安装

STEP3

EN	Attaching plastic covers to wall plate
FR	Fixer le couvercle de plastique à plaque murale

Plastic cover
Couvercle de plastique

STEP4

EN	Hang the TV onto the wall plate
FR	Accrochez le téléviseur sur la plaque murale
GE	Hängen Sie den TV an die Wand-Platte
SP	Cuelgue el televisor en la placa de pared
PT	Pendura a TV na chapa de parede
AR	تéléق التلّنّارِون على ل vrочه الجدار
IT	Mettere la televisore nella parete delle mura
JP	テレビ をパネル と装着 のこと
RU	Соединить с настенной панелью
CH	将电视 挂到墙 面 板上

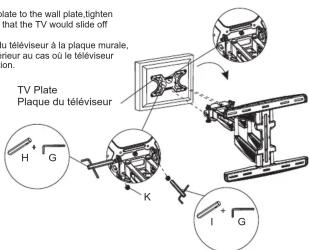

Avant de fixer la plaque du téléviseur à la plaque murale serrez l'écrou de vis supérieur au cas où le téléviseur glisserait durant l'installation.

Plate to the wall plate, tighten that the TV would slide off du téléviseur à la plaque murale, neur au cas où le téléviseur tion. TV Plate Plaque du téléviseur H + G K I + G

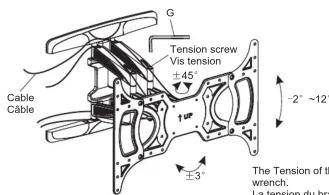

Tighten or loose the screw nuts M6 on the head of the wall plate to adjust the tilting function. Tighten or loose the screw nuts M8 on the head of the wall plate to keep level. Serrer ou desserrer les écrous de vis M6 sur la tête de la plaque murale pour régler la fonction d'inclinaison.

Serrer ou desserrer les écrous de vis M8 sur la tête de la plaque murale pour garder le niveau.

STEP5

Attache de gestion de câblage

Acheminement du câblage aux points d'accès

CAUTION

Ce produit contient des petits objets qui pourraient être un risque d'étouffement en cas d'ingestion. Eloignez-les de vos enfants.

- Assourez-Vous que ces instructions sont faies et comprises avant de procéder à l'installation. Si vous n'êtes pas sur d'une étape, contactez un installateur professionnel. - Le mur ou la surface de montage doit être capable de supporter le poids combiné du support et l'écran. sinon la structure doit être renforcée.

- Les conseils de sécurité et les outils appropriés doivent être respectés. Un minimum de deux personnes est nécessaire pour cette installation. Ne pas respecter les conseils

de securie peut entraîner des bornnages matériels, des beissurets graves ou la mort. ■ Vérifiez les risques d'assemblage tous les deux mois, en s'assurant que les vis soient bien semies.

1. 1.1.1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.41.42.43.44.45.46.47.48.49.50.51.52.53.54.55.56.57.58.59.60.61.62.63.64.65.66.67.68.69.70.71.72.73.74.75.76.77.78.79.80.81.82.83.84.85.86.87.88.89.90.91.92.93.94.95.96.97.98.99.100

Ce produit a été conçu pour être installé sur les murs en bois ou en bon. Awant l'installation, assurez-vous que le mur supportera la capacité de charge. La capacité de chargement de ce support mural pour téléviseur à écran plat a été certifiée pour supporter jusqu'à 45kg (90 lbs). Ce support mural a été concu pour supporter jusqu'à 180kg

(396 lbs). Le dépassement de cette capacité de charge pourrait entraîner une défaillance du produit ou des dommages corporels.

Nature : En produit est sensu pour une utilisation au intérieure. L'utilisation de ce produit à l'acteins ne pourrait rendues à un automnagement du produit ou des biérences.
