ULNWS4X4 - Support écran plat UltraLink - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ULNWS4X4 UltraLink au format PDF.
| Type de produit | Support mural pour écran plat |
| Marque | UltraLink |
| Modèle | ULNWS4X4 |
| Norme VESA | Jusqu'à 600 x 400 mm (plaques d'extension incluses) |
| Capacité de charge maximale | 50 kg |
| Matériau | Acier à haute résistance |
| Réglage de l'inclinaison | Oui, par écrous M6 |
| Réglage de niveau | Oui, par écrous M6 en tête de plaque |
| Gestion des câbles | Oui, clips de câble intégrés |
| Types de montage | Mur en béton plein, mur sur montants bois |
| Fixations incluses | Vis M6, écrous, chevilles, plaques d'extension |
| Dimensions de la plaque murale (L x H) | Environ 400 x 200 mm |
| Dimensions de la plaque TV (L x H) | Environ 300 x 200 mm |
| Poids net | 2,8 kg |
| Couleur | Noir |
| Contenu du carton | Support complet, plaques d'extension, vis, chevilles, couvercles plastique, notice |
| Garantie | 2 ans |
| Entretien | Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs. |
| Sécurité | Ne pas dépasser la charge maximale. Vérifier la solidité du mur. Utiliser les chevilles adaptées. |
| Réparabilité | Pièces détachées disponibles (vis, écrous, plaques) sur demande auprès du fabricant. |
FOIRE AUX QUESTIONS - ULNWS4X4 UltraLink
Questions des utilisateurs sur ULNWS4X4 UltraLink
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Support écran plat au format PDF gratuitement ! Retrouvez votre notice ULNWS4X4 - UltraLink et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ULNWS4X4 de la marque UltraLink.
MODE D'EMPLOI ULNWS4X4 UltraLink
Guide d'installation
| EN | Wood Stud Mounting |
| FR | Montage de goujon en bois |
| GE | Befestigung an Holzträgern |
| SP | Montaje en viga de madera |
| PT | Montagem de viga de madeira |
| AR | ترکط طی لوح خshi |
| IT | studio di montaggio su legno |
| JP | 木質 壁 の組み立て |
| RU | Монтаж на деревянный массив |
| CH | 木质 墙 柱 的安裝 |
STEP2
| EN | Attaching the VESA plate to the monitor |
| FR | Accrocher la plaque à l'écran |
| GE | Befestigen Sie die VESA-Platte am Monitor |
| SP | Conecte el panel al monitor |
| PT | Conectar placa com ecran |
| AR | الشائ Substance au-delà (أَفْرَّقَ) |
| IT | Attaccare il pannello al display/monitor della TV |
| JP | テレビをバネルに取り付けて下さい |
| RU | Соединить панель с монитором |
| CH | 将面板跟显示器连接 |
Attaching TV plate to screen with flat back
Fixer la plaque du téléviseur à l'écran avec le joint plat
Attaching TV plate to screen with recessed back
Fixer la plaque du téléviseur à l'écran avec le joint de retrait
If the VESA hole pattern is larger than the TV Plate, you are required to use the Extension Plates to install. Si le modèle de trou VESA est plus grand que la plaque du téléviseur, vous devez utiliser les plaques de rallonge pour l'installer.
Adapter plate extension
Rallonge de la plaque d'adaptation
STEP3
| EN | Attaching plastic covers to wall plate |
| FR | Fixer le couvercle de plastique à plaque murale |
Plastic cover
Couvercle de
STEP4
| EN | Hang the TV onto the wall plate |
| FR | Accrochez le téléviseur sur la plaque murale |
| GE | Hången Sie den TV an die Wand-Platte |
| SP | Cuelgue el televisor en la placa de pared |
| PT | Pendura a TV na chapa de parede |
| AR | تéléق التلّذين على ل vlوية الجJJAR |
| IT | Mettere la televisore nella parete delle mura |
| JP | テレビをパネルと装着のこ |
| RU | Соединить с настенной панелью |
| CH | 将电视挂到 墙面板 上 |

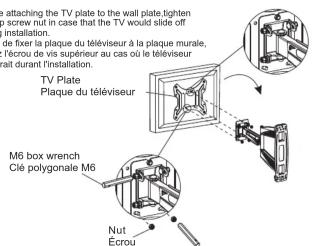

Avant de fixer la plaque du téléviseur à la plaque murale, serrez l'écrou de vis supérieur au cas où le téléviseur glisserait durant l'installation.
Serrer ou desserrer les écrous de vis M6 sur la tête de la plaque murale pour garder le niveau.
STEP5

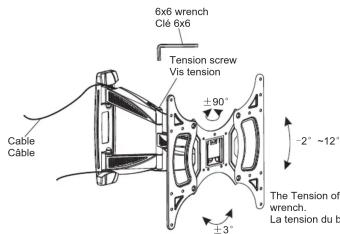

Acheminement du cablage aux points d'accès
CAUTION
Co parvul seminat des esilite chiste qui pouvient être un risque d'étudement en dem d'impaction. Elimous les de une enfente
- Assurez-vous que ces instructions sont lues et comprises avant de procéder à l'installation. Si vous n'êtes pas sûr d'une étape, contactez un installateur professionnel.
- Les Conseils de sécurité et les outils appropriés doivent être respectés. Un minimum de deux personnes est nécessaire pour cette installation. Ne pas respecter les conseils
de sécurité peut entraîner des dommages matériela, des bleaures graves ou la mort.
■ Verifiez les nières, d'assentilane tous les deux mois, en s'assurant que les vis soient bien semées
Ce produit a été conçu pour être installé sur les droits en bois ou en béton. Avant l'installation, assuillez-vous que le mur supporter à la capacité de charge. La capacité de chargement de ce support mural pour téléviseur à écran plat a été certifiée pour supporter jusqu'à 30kg (66 lbs). Ce support mural a été conçu pour supporter jusqu'à 120kg
(265 lbs). Le dépassement de cette capacité de charge pourrait entraîner une défaillance du produit ou des dommages corporels.
Notice: Ce produit est conçu pour une utilisation en intérieur. L'utilisation de ce produit à l'extérieur pourrait conduire à un endommagement du produit ou des blessures.
