Type de produit	Hotte aspirante
Marque	Wolf
Modèle	808331
Usage	Domestique seulement
Alimentation électrique	120 VCA, 60 Hz
Type de conduit	Acier (recommandé)
Diamètre de conduit	10 po (25,4 cm)
Options de montage	Construction en cours, construction terminée, kit de cintre
Positions de décharge	Horizontale ou verticale (convertible)
Type de moteur	Lubrifié en permanence, ne pas lubrifier
Nettoyage des filtres	Régulier, éviter accumulation de graisse
Nettoyage de la soufflerie	Utiliser un aspirateur ou chiffon doux avec savon doux
Précautions de sécurité	Couper le courant avant entretien, mise à la terre obligatoire
Installation	Par personne qualifiée selon codes locaux
Utilisation	Ventilation générale uniquement, ne pas évacuer vapeurs dangereuses
Garantie	Voir document de garantie fourni

FOIRE AUX QUESTIONS - 808331 WOLF

Quelle alimentation électrique est requise pour la hotte Wolf 808331 ?

L'appareil fonctionne sur une alimentation de 120 VCA, 60 Hz. L'installation doit être effectuée par un professionnel conformément aux codes électriques locaux.

Quel type de conduit dois-je utiliser pour l'évacuation ?

Il est recommandé d'utiliser un conduit en acier de 10 pouces (25,4 cm) de diamètre pour réduire les risques d'incendie. La décharge doit toujours se faire vers l'extérieur.

Puis-je installer la hotte moi-même ?

L'installation doit être réalisée par une personne qualifiée conformément aux normes de construction et aux codes locaux, notamment pour le raccordement électrique et l'évacuation.

Comment nettoyer les filtres et la soufflerie ?

Pour la soufflerie, retirez le panneau d'accès, débranchez-la, nettoyez avec un aspirateur ou un chiffon doux avec du savon doux. Ne laissez pas d'eau pénétrer dans le moteur. Les filtres doivent être nettoyés régulièrement pour éviter l'accumulation de graisse.

Que faire en cas d'incendie sur la surface de cuisson ?

Étouffez les flammes avec un couvercle hermétique ou un plateau métallique, éteignez la cuisinière. N'utilisez jamais d'eau. Si le feu est important, évacuez et appelez les pompiers. Utilisez un extincteur de classe ABC si vous savez vous en servir.

La hotte peut-elle être utilisée pour évacuer des vapeurs chimiques ?

Non, l'appareil est conçu uniquement pour la ventilation générale de la cuisine. Ne l'utilisez pas pour évacuer des vapeurs ou matériaux dangereux ou explosifs.

Comment changer la position de décharge de la soufflerie ?

La soufflerie peut être convertie de la décharge horizontale (préassemblée) à une décharge verticale. Reportez-vous aux instructions d'installation et modifiez le raccord de soufflerie et de conduit en conséquence.

Le moteur nécessite-t-il une lubrification ?

Non, le moteur est lubrifié en permanence en usine. Ne lubrifiez pas et ne démontez pas le moteur.

Quelles sont les précautions de sécurité avant l'entretien ?

Avant toute opération d'entretien, coupez l'alimentation électrique au tableau et verrouillez-le pour éviter une remise sous tension accidentelle.

La hotte est-elle adaptée à une installation au-dessus d'une baignoire ?

Si l'installation se fait au-dessus d'une baignoire ou d'une douche, l'appareil doit être marqué comme approprié et connecté à un circuit protégé par un GFCI (disjoncteur de fuite à la terre). L'interrupteur ne doit pas être accessible depuis la baignoire ou la douche.

MODE D'EMPLOI 808331 WOLF

Pour usage avec modèles CTWH30, CTWH36, IH4227, W302418-W422418, W302718-W422418, W362210-W482210

LIRE ET CONSERVER CES INSTRUCTIONS

POUR USAGE DOMESTIQUE SEULEMENT

AVERTISSEMENT

POUR RÉDUIRE LE RISQUE D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES PERSONNELLES, OBSERVEZ CE QUI SUIT:

1. Utilisez cette unité seulement de la façon prévue par le fabricant. Pour d'autres renseignements, contactez le fabricant à l'adresse ou au numéro de téléphone qui se trouve dans la garantie ou votre distributeur.
2. Avant d'effectuer une réparation ou un entretien sur cet appareil, coupez le courant au tableau d'alimentation et verrouillez celui-ci pour empêcher que la tension soit remise accidentellement. Lorsque le verrouillage de la déconnexion n'est pas possible, mettez bien en vue un signal d'avertissement telle qu'une étiquette, sur le panneau d'alimentation.
3. L'installation et la pose des fils électriques doivent être effectuées par une ou des personnes qualifiées conformément à tous les codes et normes applicables, incluant les normes de construction en rapport aux incendies.
4. Il faut suffisamment d'air pour une combustion appropriée et l'échappement des gaz par le tuyau de la cheminée de l'équipement brûlant du combustible pour prévenir un contre-courant. Suivez les instructions du fabricant de l'équipement de chauffage et les normes de sécurité telles que celles publiées par la National Fire Protection Association (NFPA) et l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) et des autorités du code local.
5. Lors de la coupe ou du perçage dans un mur ou un plafond, prenez soin de ne pas endommager les fils électriques et les autres utilités dissimulées.
6. La décharge des ventilateurs à conduit par l'évent doit toujours se faire à l'extérieur.
7. Pour réduire le rsque d'incendie, utilisez seulement des donduits de ventilation en acier.
8. Si cette unité doit être installée au-dessus d'une baignoire ou d'une douche, elle doit être marquée comme étant appropriée pour l'application et être connectée à un circuit dérivé protége GFCI (interrupteur de circuit en cas de défaut de mise à la terre du neutre).
9. Ne placez jamais un interrupteur dans un endroit où il peut être rejoint d'une baignoire ou d'une douche.
10. Cette unité doit être mise à la terre.

AFIN DE DIMINUER LES RISQUES D'INCENDIE POUVANT SE DÉCLENCHER SUR LA SURFACE DE CUISSON:

1. Ne jamais laisser sans surveillance des unités de surface réglées à feu vif. En plus de générer de la fumée, les débordements de graisse peuvent prendre feu. Chauffer les huiles lentement à feu doux ou moyen.
2. Toujours mettre en marche la hotte durant la cuisson à feu vif ou la cuisson d'aliments à flamber.
3. Nettoyer régulièrement les ventilateurs d'aération. On ne doit tolérer aucune accumulation de graisse sur le ventilateur ou sur le filtre.
4. Utiliser une casserole de grosseur appropriée. Toujours utiliser une batterie de cuisine proportionnelle à l'élément de surface.

AFIN DE DIMINUER LES RISQUES DE BLESSURES POUVANT SURVENIR LORSQU'UN FEU SE DÉCLENCHE SUR LA SURFACE DE CUISSON, SUIVEZ CES DIRECTIVES:

1. ÉTOUFFEZ LES FLAMMES avec un couvercle hermétique, une tôle à biscuits ou un plateau en métal puis éteignez la cuisinière. PRENEZ GARDE AUX BRULURES. Si vous ne parvenez pas à éteindre immédiatement les flammes, ÉVACUEZ LES LIEUX ET CONTACTEZ VOTRE POSTE LOCAL DE LUTTE CONTRE LES INCENDIES.
2. NE VOUS EMPAREZ JAMAIS D'UN PLAT QUI S'EST ENFLAMMÉ – Vous risqueriez de vous brûler.

AVERTISSEMENT

1. N'UTILISEZ JAMAIS D'EAU, incluant les hinges à vaisselles ou serviettes mouillés car cela peut provoquer une violente explosion de vapeur.
2. Utilisez un extincteur SEULEMENT si:

A. Il s'agit d'un extincteur de classe ABC et que vous savez comment vous en servir.
B. Il s'agit d'un petit feu qui ne se propage pas ailleurs que sur la cuisinière.
C. Vous avez appelé votre poste local de lutte contre les incendies.
D. Vous pouvez combattre le feu tout en ayant accès à une sortie.

* Basé sur "Kitchen Fire Safety Tips" édité par NFPA.

ATTENTION

1. Pour ventilation générale seulement. Ne l'utilisez pas pour évacuer les vapeurs ou matériaux dangereux ou que peuvent exploser.
2. Pour éviter d'endommager les coussinets du moteur et des turbines bruyantes et/ou mal équilibrées, assurez que l'unité motrice est exempte de poussière provenant des murs en pierres sèches et la construction.
3. Si le ventilateur est installé dans un endroit non conditionné (tel qu'un grenier): Entourez le ventilateur d'un isolant thermique afin de réduire toute condensation éventuelle.
4. Veuillez lire l'étiquette de spécifications sur le produit pour d'autres renseignements et exigences.

TABLE DES MATIÈRES

Ce manuel se divise comme suit :
• INSTALLATION TYPIQUE

Cette section montre une installation standard dans un bâtiment en cours de construction ou déjà construit.

• Montage (construction en cours)
• Montage (construction terminée)
• Montage (kit pour accrocher)
• Installation des conduits (décharge horizontale de ventilateur)
• Câblage

• OPTIONS DE MONTAGE
• POSITION DE LA PLAQUE DE CÂBLAGE
- OPTIONS D'INSTALLATION DES CONDUITS

• Positions de la décharge de la soufflerie
• Installation des conduits (décharge vertical de ventilateur)

• UTILISATION ET ENTRETIEN

Installateur: Remetez ce manuel au protpriétaire de maison.

Propriétaire de maison: Mode d'utilisation et soin à la page 8.

INSTALLATION TYPIQUE

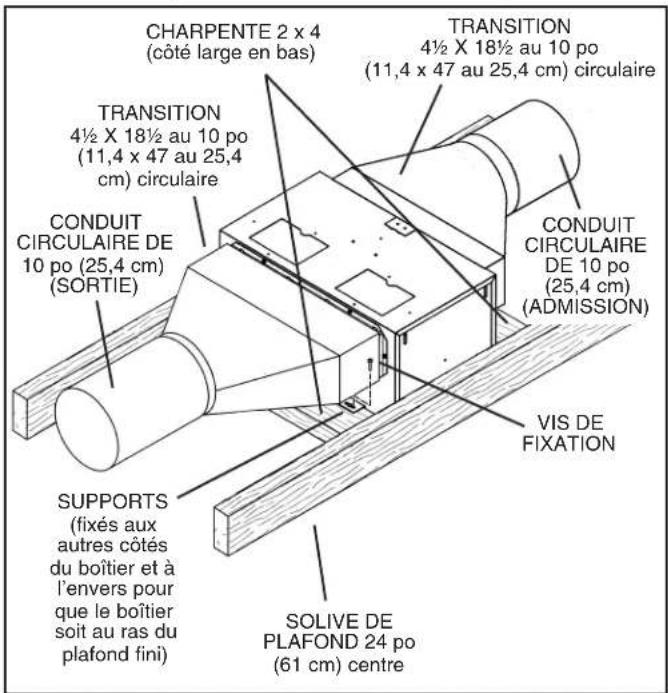

MONTAGE (Construction en cours)

Appareil installé dans un bâtiment en cours de construction.

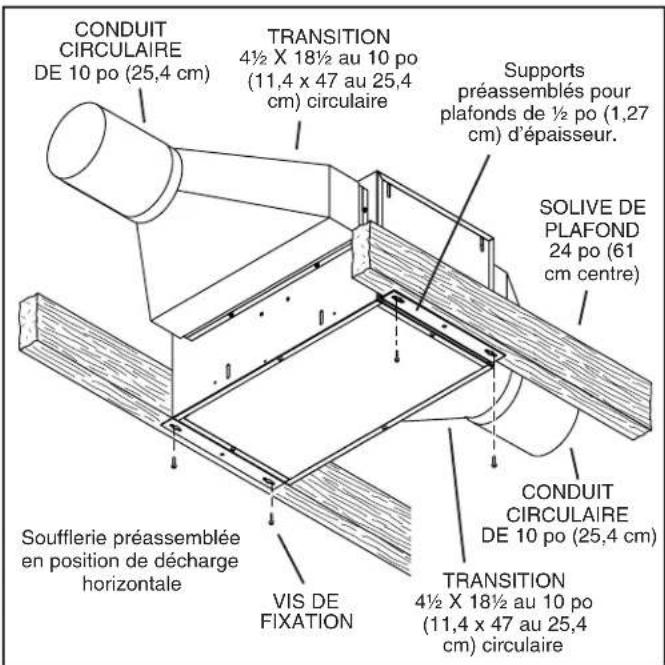

MONTAGE (construction terminée)

Soufflerie préassemblée en position de décharge dans ligne.
REMARQUE : Veiller à retirer le ruban adhésif d'expédition du volet du registre et s'assurer que ce dernier s'ouvre et se ferme librement à l'intérieur du conduit. Utiliser du ruban adhésif pour assurer et étancher les raccords des conduits.

INSTALLATION TYPIQUE

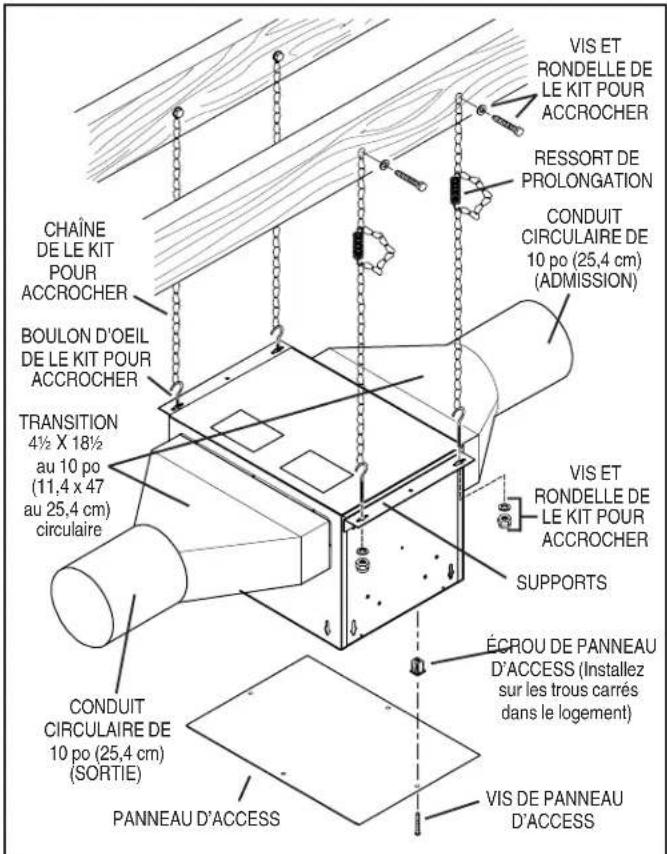

MONTAGE EN UTILISANT LE KIT DE CINTRE (inclus)

Soufflerie préassemblée en position de décharge dans ligne.

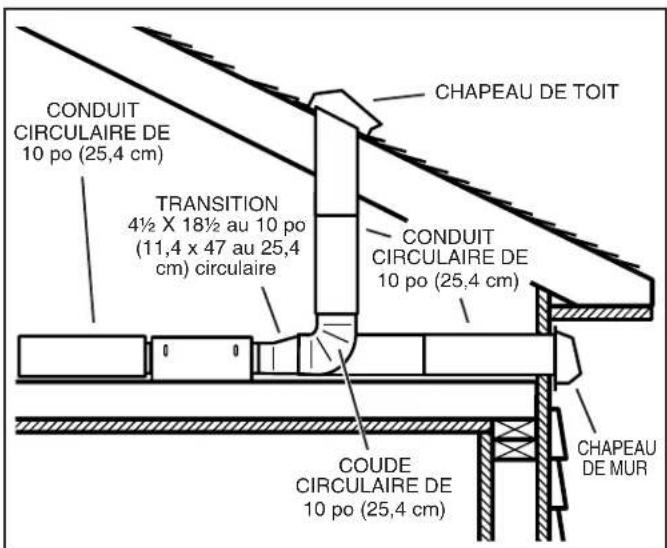

INSTALLATION DES CONDUITS (décharge horizontale de ventilateur)

Deux manières de raccorder les conduits à un appareil prémonté.

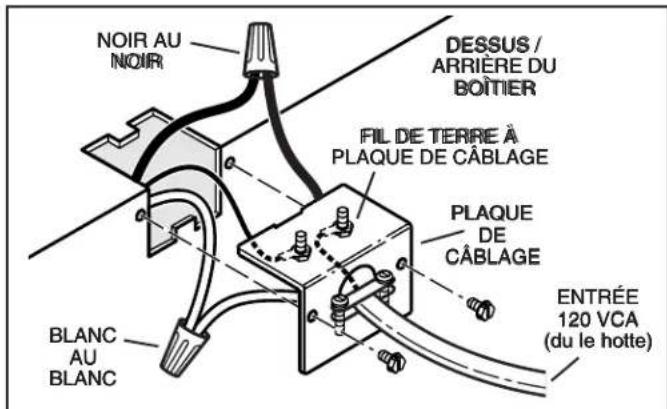

CÂBLAGE

Le ventilateur peut être branché depuis l'extérieur du boîtier. Utiliser des connecteurs homologués UL pour les branchements, conformément aux codes locaux en vigueur.

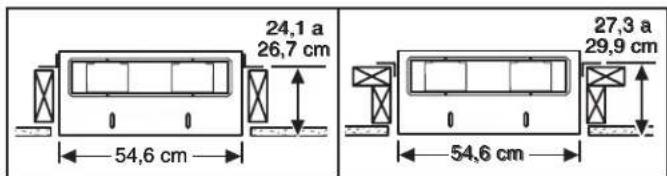

OPTIONS DE MONTAGE

Des écrous à six pans ¼-20 fixent les supports au boîtier. Desserrer et resserrer ou retirer et replacer les écrous si nécessaire, selon la position désirée pour le support.

Supports en position préassemblée
Supports retournés et fixés de part et d'autre de la sortie du boîtier (Sortie perpendiculaire aux solives) (Bâtiment déjà construit)

(Sortie parallèle aux solives) (Bâtiment en cours de construction)

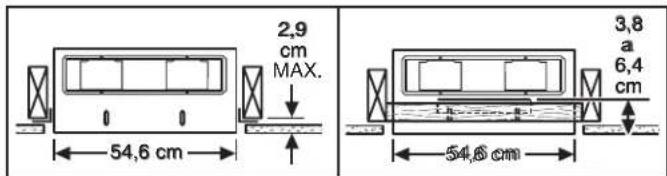

Supports fixés de part et d'autre de la sortie du boîtier
Supports retournés pour donner environl po de dégagement supplémentaire (Sortie perpendiculaire aux solives) (Bâtiment en cours de construction)

(Sortie perpendiculaire aux solives) (Bâtiment en cours de construction)

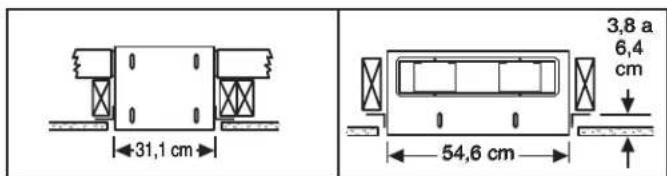

Supports fixés sur le dessus, de part et d'autre du boîtier (Sortie parallèle aux solives)
(Bâtiment en cours de construction ou déjà construit)
Supports retournés et fixés sur le dessus, de part et d'autre du boîtier (Sortie parallèle aux solives)
(Bâtiment en cours de construction ou déjà construit)

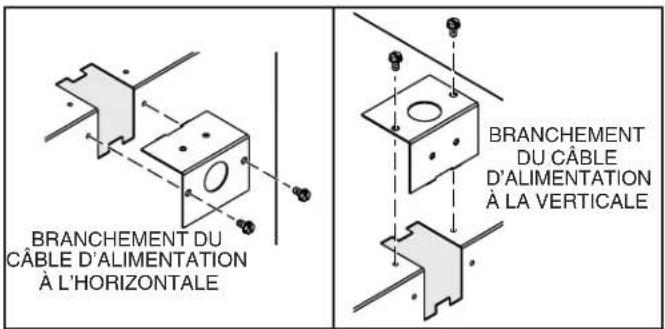

POSITION DE LA PLAQUE DE CÂBLAGE

La plaque de câblage se fixe sur le côté ou sur le dessus du boîtier.

Raccord de soufflerie et de conduit en position de décharge horizontal (préassemblée)
Raccord de soufflerie et de conduit en position de décharge vertical.

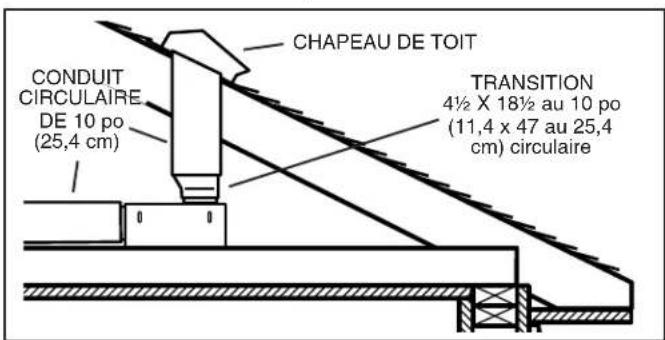

INSTALLATION DES CONDUITS (décharge vertical de ventilateur)

Raccordement de conduit typique à un ventilateur converti en décharge vertical.

UTILISATION ET ENTRETIEN

Suivre les instructions de câblage fournies avec le hotte et respecter tous les codes locaux et provinciaux en vigueur, de même que le Code national de l'électricité.

AVERTISSEMENT : Pour diminuer les risques de décharge électrique, débrancher la source d'alimentation avant toute opération d'entretien.

Pour nettoyer la soufflerie : Retirer la panneau d'access, débrancher la soufflerie du boîtier, retirer les écrous de fixation de la soufflerie et retirer délicatement la soufflerie du boîtier. Utiliser un accessoire d'aspirateur approprié ou retirer la grille et nettoyer à l'aide d'un chiffon doux et de savon ou de détergent doux pour nettoyer la zone de décharge de la soufflerie et la roue. NE PAS LAISSER D'EAU S'INFILTRER DANS LE MOTEUR. S'assurer que la soufflerie est complètement sèche avant de la réinstaller.

Le moteur est lubrifié en permanence. Ne pas lubrifier ou démonter le moteur.
