Caractéristiques Techniques	Scie circulaire sur table, puissance 2000 W, diamètre de la lame 254 mm, vitesse à vide 5000 tr/min.
Dimensions	Dimensions de la table : 600 x 600 mm, poids : 30 kg.
Utilisation	Idéale pour la découpe de bois, panneaux MDF, contreplaqué et autres matériaux similaires.
Maintenance	Vérification régulière de la lame, nettoyage de la table et lubrification des pièces mobiles recommandés.
Sécurité	Équipée d'un protecteur de lame, interrupteur d'arrêt d'urgence, et protection contre les surcharges.
Informations Générales	Garantie de 2 ans, accessoires inclus : lame de scie, guide parallèle, clé de montage.

FOIRE AUX QUESTIONS - HS100L SCHEPPACH

Comment assembler la SCHEPPACH HS100L ?

Veuillez suivre le manuel d'instructions fourni. Assurez-vous que toutes les pièces sont présentes avant de commencer l'assemblage.

Quelle est la profondeur de coupe maximale de la SCHEPPACH HS100L ?

La profondeur de coupe maximale est de 85 mm à 90° et de 60 mm à 45°.

Comment ajuster l'angle de coupe ?

Utilisez le levier de verrouillage situé sur le côté de la scie pour régler l'angle de la lame. Vérifiez l'angle avec un rapporteur si nécessaire.

Quels types de matériaux puis-je couper avec la SCHEPPACH HS100L ?

La SCHEPPACH HS100L est conçue pour couper le bois, les panneaux de particules et d'autres matériaux similaires. Évitez de couper des matériaux métalliques.

Comment changer la lame de la scie ?

Débranchez la scie, puis utilisez la clé fournie pour desserrer le boulon de la lame. Remplacez la lame, puis resserrez le boulon.

Que faire si la scie ne démarre pas ?

Vérifiez que la scie est correctement branchée, que le câble d'alimentation est en bon état et que le disjoncteur n'a pas sauté.

Comment nettoyer et entretenir la SCHEPPACH HS100L ?

Après chaque utilisation, nettoyez la scie avec un chiffon sec et vérifiez l'état de la lame. Lubrifiez les pièces mobiles régulièrement.

Y a-t-il des accessoires compatibles avec la SCHEPPACH HS100L ?

Oui, vous pouvez utiliser des lames de rechange compatibles de 250 mm de diamètre et des accessoires de guidage disponibles dans le commerce.

Quelle est la garantie de la SCHEPPACH HS100L ?

La SCHEPPACH HS100L est généralement couverte par une garantie de 2 ans, mais cela peut varier selon le pays de vente.

Où puis-je trouver des pièces de rechange pour la SCHEPPACH HS100L ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur local SCHEPPACH ou directement sur le site Web de SCHEPPACH.

MODE D'EMPLOI HS100L SCHEPPACH

Pour les pays européens uniquement

Ne pas jeter les appareils électriques dans les ordures ménagères! Conformément à la directive européenne 2012/19/EU relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l'environnement.

IT

Solo per Paesi EU.

Légende des symboles figurant sur l'appareil

	FR CH	Attention! Danger de mort et risque de blessures et d'endommagement de la machine en cas de non respect des instructions.
	FR CH	AVERTISSEMENT - pour réduire le risque de blessure, lisez le mode d'emploi!
	FR CH	Portez des lunettes de protection!
	FR CH	Portez une protection auditive!
	FR CH	Portez un masque anti-poussière!
	FR CH	Attention! Risque de blessure! Ne mettez pas vos doigts dans la lame en rotati-on!
	FR CH	Attention! RAYONNEMENT LASER

Introduction

FABRICANT :

scheppach

Nous espérons que votre nouvelle machine vous apportera de la satisfaction et de bons résultats.

REMARQUE:

Selon la loi en vigueur sur la responsabilité du fait des produits, le fabricant n'est pas tenu pour responsable de tous les dommages subis par cet appareil et pour tous les dommages résultant de son utilisation, dans les cas suivants :

• Mauvaise manipulation,
- Non-respect des instructions d'utilisation,
- Travaux de réparation effectués par des tiers, par des spécialistes non agréés,
- Remplacement et montage de pièces de rechange qui ne sont pas d'origine.
• Utilisation non conforme,
- Lors d'une défaillance du système électrique en cas de non-respect des réglementations électriques et des normes VDE 0100, DIN 57113 / VDE0113.

NOUS VOUS RECOMMANDONS:

De lire intégralement le manuel d'utilisation, avant d'effectuer le montage et la mise en service.

Le présent manuel d'utilisation vous facilitera la prise en main et la connaissance de la machine, tout en vous permettant d'en utiliser pleinement le potentiel dans le cadre d'une utilisation conforme. Les instructions importantes qu'il contient vous apprendront comment travailler avec la machine de manière sûre, rationnelle et économique ; comment éviter les dangers, réduire les coûts de réparation et réduire les périodes d'indisponibilité ; comment enfin augmenter la fiabilité et la durée de vie de la machine. En plus des consignes de sécurité contenues dans ce manuel d'utilisation, vous devez respecter scrupuleusement les réglementations et les lois applicables lors de l'utilisation de la machine dans votre pays.

Conservez le manuel d'utilisation dans une pochette plastique pour le protéger de la saleté et de l'humidité, auprès de la machine. Avant de commencer à travailler avec la machine, chaque utilisateur doit lire le manuel d'utilisation puis le suivre attentivement. Seules les personnes formées à l'utilisation de la machine et conscientes des risques associés sont autorisées à travailler avec la machine. L'âge minimum requis doit être respecté.

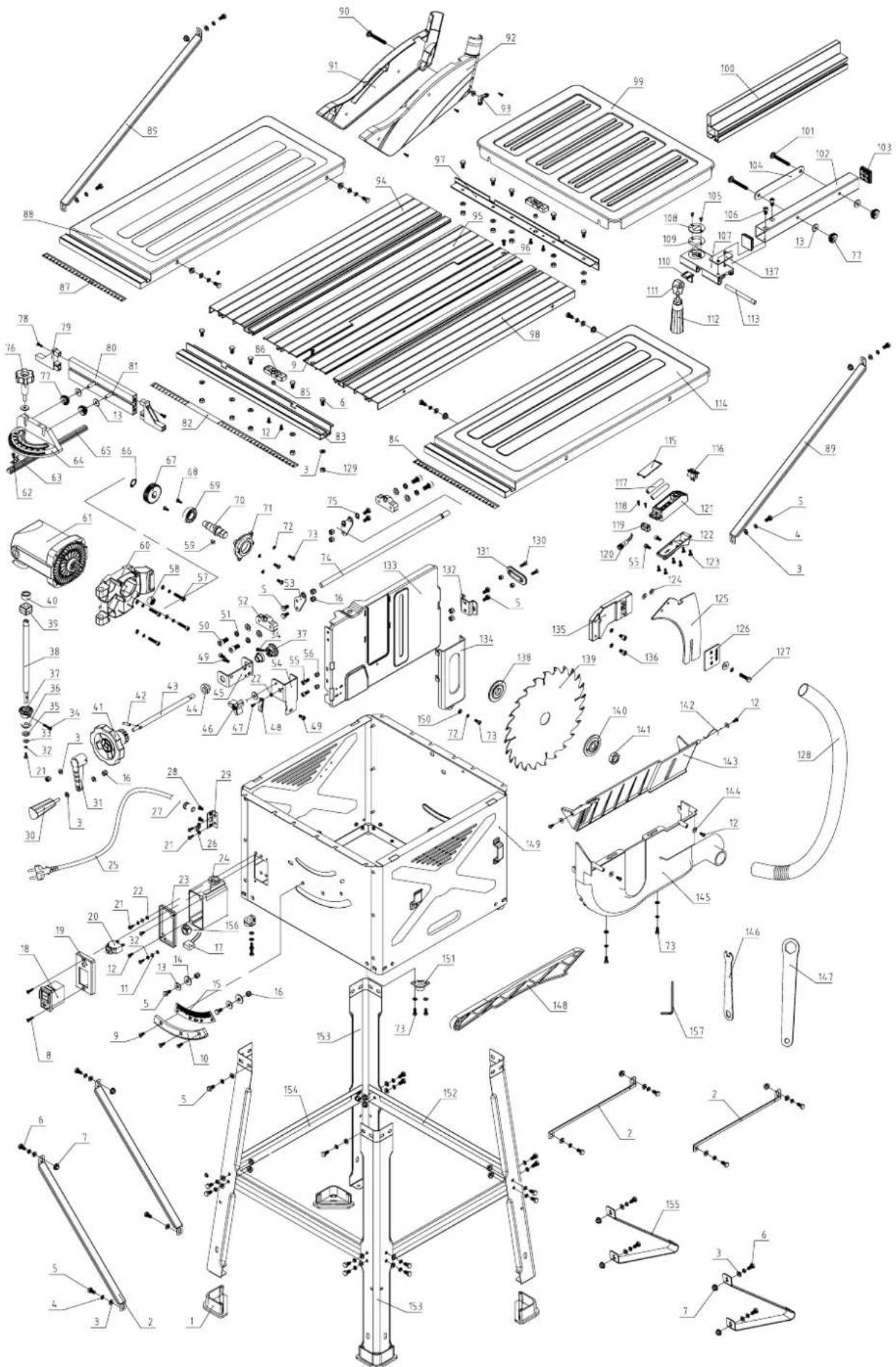

Description de l'appareil (Fig. A-D)

1. Elargissement de table, gauche
2. Rallonge de table
3. Butée transversale
4. Protège-lame
5. Lame,
6. Butée parallèle
7. Elargissement de table, droit
8. Interrupteur de surcharge
9. Vis de blocage
10. Échelle graduée
11. Manivelle
12. Roue de manivelle
13. Interrupteur marche/arrêt (vert I / rouge O)
14. Tubulure d'aspiration
15. Poussoir
16. Insert de table
17. Dispositif anti-basculement,
18. Support de table, long,
19. Support de table, court,
20. Barre centrale, longue,
21. Barre centrale, courte,
22. Sac à résidus de coupe (Selon la composition de l'ensemble de livraison)
23. Interrupteur du laser
24. Laser
25. Couvercle du compartiment à piles
26. Départoir
27. Vis moletée (butée parallèle),
28. Tôle de fixation avec vis tête bombée et collet carré
29. Levier à excentrique
30. Verre
31. Rail de butée (butée parallèle)
32. Rail de guidage
33. Rail de butée (butée transversale)
34. Ecrou moleté
35. Vis tête bombée et collet carré (butée transversale),
36. Vis moletée (butée transversale),
37. Ecrou à bride M6,
38. Rondelle Grower M6,
39. Rondelle M6,
40. Vis à tête hexagonale M6×12,
41. Vis à tête hexagonale M6×16,
42. Rondelle M5,
43. Rondelle Grower M5,
44. Vis à six pans creux M5×14,
45. Ecrou M5,
46. Vis tête bombée et collet carré M5×14,
47. Pied d'appui,
48. Pied en caoutchouc,
49. Clé polygonale
50. Clé pour lames
51. Clé hexagonale

Ensemble de livraison

• Ouvrez l'emballage et sortez-en délicatement l'appareil.
• Retirez les matériaux d'emballage, ainsi que les protections mises en place pour le transport (s'il y a lieu).
  • Vérifiez que la fourniture est complète.
• Vérifiez que l'appareil et les accessoires n'ont pas été endommagés lors du transport.
• Conservez si possible l'emballage jusqu'à la fin de la période de garantie.

ATTENTION

L'appareil et les matériaux d'emballage ne sont pas des jouets ! Les enfants ne doivent en aucun cas jouer avec les sacs en plastique, films d'emballage et pièces de petite taille ! Il existe un risque d'ingestion et d'asphyxie !

Utilisation conforme

La scie circulaire sur table sert à scier de long et transversalement (en utilisant le guide d'angle uniquement) du bois de tous types de dimensions compatibles avec la taille de la machine. Il est interdit de couper du bois rond, quel qu'il soit. La machine doit exclusivement être utilisée conformément à son affectation. Chaque utilisation différente est considérée comme non conforme. Pour tous les dommages ou blessures en résultant, le fabricant décline toute responsabilité et l'opérateur est seul responsable. Seules les lames de scie convenant à la machine et dont les caractéristiques sont conformes à celles indiquées dans ce mode d'emploi doivent être employées. L'utilisation de lames de scies en acier rapide et de disques de tronçonnage, quel que soit leur type, est interdite. Pour que l'utilisation soit conforme, il convient également de respecter les consignes de sécurité, la notice d'utilisation et les conseils d'utilisation de cette même notice. Les personnes utilisant la machine et en effectuant la maintenance doivent la connaître et avoir été informés des différents risques encourus. En outre, il est impératif de respecter scrupuleusement la réglementation concernant la prévention des accidents et respecter toutes les autres règles imposées par la médecine du travail et la réglementation en matière de sécurité.

⚠ Attention!

Lors de l'utilisation de machines, il faut respecter certaines mesures de sécurité afin d'éviter les blessures et dommages. Veuillez donc lire attentivement la notice d'utilisation. Veillez à la conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l'appareil doit être remis à d'autres personnes, veillez à leur remettre également cette notice. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de cette notice et des consignes de sécurité qu'elle contient.

Toute modification de la machine entraîne l'annulation de la responsabilité du fabricant qui ne peut pas non plus être tenu pour responsable des dommages en découlant. Malgré l'utilisation conforme à l'affectation de la machine, certains facteurs de risque résiduels ne peuvent être complètement éliminés. En raison de la construction et de la conception de la machine, les risques suivants subsistent:

• Contact avec la lame de scie dans la zone où la scie n'est pas recouverte.
• Contact avec la lame de scie en rotation (risque de coupure).
• Recul et projection des pièces et des chutes de pièces.
• Rupture de la lame de scie.
• Expulsion des plaquettes carbure se désolidarisant de la lame de scie.
• Perte d'audition par l'absence de port de protections auditives.
• Emissions nocives de poussière de bois lors de l'utilisation de la scie dans un espace confiné.

⚠ Veillez au fait que nos appareils, conformément à leur affectation, n'ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l'appareil est utilisé à des fins professionnelles, artisanales, dans un environnement industriel ou pour toute activité équivalente.

Notes importantes

⚠ AVERTISSEMENT! Lors de l'utilisation d'outils électriques, il convient de toujours respecter les consignes de sécurité de base afin de réduire le risque de feu, de choc électrique et de blessure des personnes, y compris les consignes suivantes.

Lire l'ensemble de ces consignes avant toute utilisation de ce produit et sauvegarder ces informations.

Travail en toute sécurité

1. Maintenir la zone de travail propre !

- Les zones en désordre et les établis sont propices aux accidents.

2. Tenir compte de l'environnement de la zone de travail. !

• Ne pas exposer les outils à la pluie.
• Ne pas utiliser les outils dans des environnements mouillés ou humides.
• Maintenir la zone de travail bien éclairée.
• Ne pas utiliser les outils en présence de liquides ou de gaz inflammables.

3. Protection contre les chocs électriques

- Eviter tout contact corporel avec des surfaces mises ou reliées à la terre (par exemple canalisations, radiateurs, cuisinières, réfrigérateurs).

4. Maintenir les autres personnes éloignées

- Ne pas laisser les personnes, notamment les enfants, non concernées par le travail en cours, toucher l'outil ou le prolongateur et les maintenir éloignées de la zone de travail.

5. Entreposage des outils

- Lorsqu'ils ne sont pas utilisés, il convient d'entreposer les outils en un lieu fermé et sec, hors de la portée des enfants.

6. Ne pas forcer l'outil

- Il réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été conçu.

7. Utiliser le bon outil

• Ne pas forcer les petits outils pour qu'ils effectuent le travail d'un outil industriel.
• Ne pas utiliser les outils à des fins non prévues, par exemple, ne pas utiliser de scies circulaires pour couper des branches d'arbre ou des billes de bois.

8. Porter des vêtements appropriés

• Ne pas porter de vêtements amples ou de bijoux, car ils peuvent être happés par des éléments en mouvement.
• Le port de chaussures antidérapantes est recommandé pour les travaux en extérieur.
• Porter un dispositif de protection des cheveux destiné à contenir les cheveux longs.

9. Utiliser un équipement de protection

• Utiliser des lunettes de sécurité.
• Utiliser un masque normal ou anti-poussière si les opérations de travail génèrent de la poussière.

10. Connecter l'équipement d'extraction de poussière

• Si l'outil comporte des équipements permettant de le raccorder à un dispositif d'extraction et de récupération de poussière, s'assurer qu'il est raccordé et correctement utilisé.
• Lors de l'utilisation de l'appareil dans un espace clos, il doit impérativement être raccordé à un dispositif d'aspiration.

11. Fixation de la pièce à usiner

• Utiliser, dans toute la mesure du possible, des pinces ou un étau afin de maintenir la pièce à usiner. Cette pratique est plus sûre que l'utilisation des mains pour maintenir la pièce et permet de mieux utiliser la machine.
• Lors de l'usinage de pièces longues, il est néces-

saire d'utiliser un support supplémentaire (par exemple des servantes ou des tréteaux etc.) afin d'éviter que la machine ne bascule.

- Toujours maintenir la pièce fermement appuyée sur la table et contre le guide afin d'éviter que la pièce se déplace ou tourne.

12. Ne pas adopter d'attitude exagérée

Veiller à conserver so équilibre constamment.

- Ne pas placer les mains de façon inadéquate de façon à éviter qu'une ou les deux mains ne puissent entrer en contact avec la lame de scie suite à un dérapage impromptu.

13. Entretenir les outils avec soin

• Veiller à ce que les outils de coupe soient affûtés et propres pour obtenir de meilleures performances et travailler en toute sécurité.
• Suivre les instructions de graissage et de remplacement des accessoires.
• Examiner les câbles d'alimentation des outils de manière régulière et les faire réparer, lorsqu'ils sont endommagés dans un atelier d'entretien agréé.
• Examiner les prolongateurs de manière régulière et les remplacer s'ils sont endommagés.
• Maintenir les poignées sèches, propres et exemptes de tout lubrifiant et de toute graisse.

14. Déconnecter les outils

- Déconnecter les outils de l'alimentation lorsqu'ils ne sont pas utilisés, avant leur entretien et lors du remplacement des accessoires, tels que lames, forets et outils de coupe.

15. Retirer les clés de réglage

- Prendre l'habitude de vérifier si les clés et autres outils de réglage sont retirés de l'appareil avant de le mettre en marche.

16. Eviter tout démarrage intempestif

- S'assurer que l'interrupteur est en position « arrêt » lors du branchement au secteur.

17. Utiliser des rallonges conformes pour l'utilisation à l'extérieur

- Lorsque l'outil est utilisé à l'extérieur, utiliser uniquement des rallonges homologuées pour une utilisation à l'extérieur et comportant le marquage correspondant.

18. Rester vigilant

- Faire attention à ce que l'on fait, faire preuve de bon sens et ne pas utiliser l'outil en cas de fatigue.

19. Vérifier les éléments éventuellement endommagés

• Avant d'utiliser l'outil, il convient d'examiner attentivement tous les dispositifs de protection et toute les pièces légèrement endommagés afin de d'assurer qu'ils fonctionnent correctement et remplissent la fonction prévue.
• Vérifier la mobilité des parties mobiles en s'assurant qu'elles ne sont pas bloquées, l'absence de toutes pièces cassées. Tous les éléments doivent être correctement montés pour assurer un fonctionnement correct de l'appareil. La capot mobile de la lame de scie ne doit pas rester bloqué en position ouverte.
• Il convient de réparer ou de faire remplacer tout dispositif de protection ou pièce endommagés dans un atelier d'entretien agréé, sauf indication contraire figurant dans le présent manuel d'utilisation.
• Faire remplacer les interrupteurs défectueux par un atelier d'entretien agréé. Ne pas utiliser de câbles d'alimentation ou de rallonges défectueux.
• Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche à l'état d'arrêt.

20. Avertissement!

- L'utilisation de tout accessoire ou de toute fixation autre que ceux recommandés dans le présent manuel d'utilisation peut engendrer un risque de blessure.

21. ATTENTION!

- Le recours à d'autres outils et accessoires peut entraîner un risque de blessures.

22. Faire réparer l'appareil par un électricien qualifié

- Cet outil électrique satisfait aux règles de sécurité applicables. Les réparations doivent être effectuées uniquement par du personnel qualifié en utilisant des pièces de rechange d'origine afin de ne pas exposer l'utilisateur à un risque important.

23. Ne pas utiliser le câble / cordon dans de mauvaises conditions

- Ne jamais exercer de saccades sur le câble / cordon afin de le déconnecter de la fiche de prise de courant. Maintenir le câble / cordon à l'écart de la chaleur, de tout lubrifiant er de toutes arêtes vives.

CONSIGNES DE SECURITE SUPPLEMENTAIRES

1. Mesures de prévention

• △ Avertissement ! Ne pas utiliser de lames de scie endommagées ou déformées.
• Remplacer la plaquette lumière de table dès qu'elle est usée.
• Utiliser uniquement le type de lames de scie recommandé par le fabricant et conformes à la norme EN 847-1.

⚠ Attention! Veiller lors du remplacement de la lame à ne pas utiliser une lame d'une épaisseur inférieure à celle de la lame d'origine et pas plus large que l'épaisseur du couteau diviseur!

• Veiller à choisir une lame de scie correspondant au matériau à découper.
• Porter un équipement de protection individuelle adapté.

Cet équipement comporte :

- Une protection auditive visant à réduire le risque de perte d'audition

- Une protection respiratoire visant à réduire le risque lié aux poussières nocives.

• Porter des gants lors de la manipulation des lames de scie et des matériaux rugueux. Dans la mesure du possible, transporter les lames de scie dans un emballage
• Porter des lunettes de protection. Les étincelles générées pendant le travail, de même que les éclats, copeaux et poussières s'échappant de l'appareil peuvent faire perdre la vue.
• Raccorder l'appareil électrique à un dispositif de collecte de poussière lors du sciage de bois. La poussière générée dépend entre autres du type de matériau usiné, de l'efficacité du dispositif d'aspiration en place (captage ou source) et du réglage correct des capots/déflecteurs/conduites.
• Ne pas utiliser de lames de scie en acier rapide à fort alliage (acier HSS).
• Il convient de toujours stocker le poussoir à bois ou la poignée-poussoir avec la machine, lorsqu'ils ne sont pas utilisés.
• Utiliser un poussoir à bois ou une poignée-poussoir pour faire avancer la pièce à usiner au-delà de la lame de la scie.
• Utiliser et régler correctement le dispositif de protection supérieur de la lame de scie.

2. Maintenance et entretien

• Débrancher la fiche du secteur pour toute intervention de réglage et de maintenance.
• Le bruit émis dépend de divers facteurs, notamment du type de lame de scie, de son état et de l'outil électrique. Utiliser dans la mesure du possible des lames de scie conçues pour réduire les émissions de bruit. Procéder régulièrement à la maintenance de l'outil électrique et de ses accessoires afin de réduire le niveau sonore.
• Signaler à la personne en charge de la sécurité les défauts de l'outil électrique, des dispositifs de protection ou des accessoires dès qu'ils sont décelés.

3. Travail en toute sécurité

• Utiliser un poussoir à bois ou une poignée-poussoir pour faire avancer la pièce à usiner au-delà de la lame de la scie;
• S'assurer que le couteau divisuer est toujours en place et correctement réglé.
• Utiliser systématiquement le capot de protection de la lame et le régler correctement.
• Utiliser uniquement des lames de scie dont la vitesse maximale autorisée n'est pas inférieure à la vitesse maximale de la scie circulaire. Elles devront en outre être adaptées au matériau à découper.
• Les scies circulaires ne doivent pas être utilisées pour rainurer (rainure pratiquée sous la pièce à usiner).
• Lors du transport de l'outil électrique, utiliser uniquement les dispositifs de transport. N'utiliser jamais les dispositifs de protection pour la manipulation ou le transport.
• Pendant le transport, veiller à ce que la partie supérieure de la lame de scie soit recouverte, par exemple, par le dispositif de protection.
• Veillez à n'utiliser que des rondelles, des flasques et des bagues de serrage sur l'arbre considérées par le fabricant comme appropriées et adaptées à l'alésage de la lame.
• Le sol autour de la machine doit être plat, propre et net de déchets (par exemple: copeaux et chutes de coupe).
• Ne retirez pas de chutes de coupes ni d'autres morceaux détachés de la pièce à usiner dans la zone de coupe pendant que la machine fonctionne, que la lame de scie ne s'est pas complètement arrêtée.
• Veillez à ce que la machine soit si possible attachée à un établi ou posée sur une table.
• Les pièces longues doivent être bloquées pour les empêcher de basculer à la fin de la coupe, utilisez une servante ou des tréteaux pour maintenir la pièce.
  ⚠ Attention! N'enlevez pas les chutes de bois, les copeaux ou les pièces coincées pendant que la lame tourne.
• Pour remédier à une avarie ou enlever une pièce coincée, arrêtez la machine et débranchez-la du secteur.
• N'effectuez les travaux de nettoyage, de réglage, de mesure et autres que lorsque le moteur est arrêté et la machine débranchée du secteur.
• Vérifiez avant de mettre la machine en marche que toutes les clés et outils de réglage ont été retirés.

Avertissement! Pendant son fonctionnement, cet outil électrique génère un champ électromagnétique. Ce champ peut dans certaines circonstances nuire aux implants médicaux actifs ou passifs. Pour réduire les risques de blessures graves voire mortelles, nous recommandons aux personnes porteuses d'implants médicaux de consulter leur médecin, ainsi que le fabricant de leur implant avant d'utiliser l'outil électrique.

CONSIGNES DE SECURITE CONCERNANT LE MA- NIEMENT DES LAMES DE SCIE

1. Ne mettez les lames en place que si vous en maîtrisez le maniement.

2. Respecter la vitesse de rotation maximale. La vitesse de rotation maximale indiquée sur la lame ne doit pas être dépassée. Si une plage de vitesse de rotation est indiquée, la respecter.

3. Respecter le sens de rotation de la lame de scie et du moteur.

4. Ne pas utiliser de lames présentant des fissures.

5. Mettre hors service les lames présentant des fissures. Il est interdit de les réparer. Éliminer des surfaces de serrage les impuretés, la graisse, l'huile et l'eau.

6. Ne pas utiliser de bagues ou de douilles de réduction libres pour réduire les alésages des lames de scie circulaire.

7. Veiller à ce que les bagues de réduction fixes servant à maintenir la lame présentent le même diamètre et au minimum 1/3 du diamètre de coupe.

8. Veiller à ce que les bagues de réduction fixes soient parallèles les unes aux autres.

9. Manipuler les lames avec prudence. Les conserver de préférence dans leur emballage d'origine ou dans des emballages spéciaux. Porter des gants pour une prise en main plus sûre et pour réduire encore le risque de blessures.

10. Avant d'utiliser les lames, veiller à ce que tous les dispositifs de protection soient bien fixés.

11. Avant toute utilisation, veiller à ce que la lame réponde aux exigences techniques de l'outil électrique et à ce qu'elle soit bien fixée.

12. Utilisez la lame de scie livrée avec la machine exclusivement pour la coupe de bois et jamais pour la coupe de métal

ATTENTION: RAYONNEMENT LASER NE PAS REGARDER DANS LE FAISCEAU APPAREIL À LASER DE CLASSE 2

ATTENTION: RAYONNEMENT LASER NE PAS REGARDER DANS LE FAISCEAU Appareil à laser de classe 2 spécification du laser selon EN 60825-1:2007 λ= 650 nm P₂ ≤ 1 mW

Se protéger et protéger son environnement en appliquant des mesures de prévention des accidents adaptées !

• Ne fixez pas le rayon laser sans protection. des yeux.
• Ne regardez jamais directement dans le faisceau du rayon.
• Le rayon laser ne doit jamais être dirigé sur des surfaces réverbérantes, ni sur des animaux ou personnes. Même un rayon laser de faible puissance peut occasionner des dommages aux yeux.
• Attention - si vous procédez d'autres manières que celles indiquées ici, cela peut entraîner une exposition dangereuse au rayon.
• N'ouvrez jamais le module du laser.
• Lorsque l'appareil n'est pas employé pendant une période prolongée, il est préférable d'en retirer les piles.
• Le laser ne doit pas être échangé contre un autre type de laser.
• Les reparations du laser ne peuvent être effectuées que par le fabricant du laser ou un représentant agréé.

Consignes de sécurité relatives à la manipulation des piles

1 À tout moment, veiller à la polarité correcte des piles (+ et −) (indiquée dessus).
2 Ne pas court-circuiter les piles.
3 Ne pas charger les piles non rechargeables.
4 Ne pas charger les piles de manière excessive!
5 Ne pas mélanger piles anciennes et neuves, ni des piles de différents types ou fabricants ! Remplacer en même temps toutes les piles d'un jeu.
6 Retirer immédiatement les piles usées de l'appareil et les mettre au rebut conformément aux dispositions !
7 Ne pas chauffer les piles!
8 Ne pas souder ou braser directement les piles!
9 Ne pas ouvrir les piles!
10 Ne pas déformer les piles!
11 Ne pas jeter les piles au feu!
12 Tenir les piles hors de portée des enfants.
13 Ne pas laisser les enfants changer les piles sans surveillance!
14 Ne pas conserver les piles à proximité d'un feu, d'une cuisinière ou d'une autre source de chaleur. Ne pas exposer les piles aux rayons directs du soleil. Ne pas les utiliser ou les laisser dans un véhicule lorsqu'il fait chaud.
15 Conserver les piles non utilisées dans leur emballage d'origine et à bonne distance des objets métalliques. Ne pas mélanger les piles déballées ! Cela peut provoquer un court-circuit des piles et par conséquent, leur endommagement, voire provoquer un incendie.
16 Lorsque l'appareil n'est pas utilisé de manière prolongée, retirer les piles de l'appareil sauf en cas d'urgence!
17 Les piles périmées ne doivent JAMAIS être touchées sans une protection adaptée. Si du liquide s'échappe et entre en contact avec la peau, rincer immédiatement la zone concernée à l'eau courante. Éviter tout contact de ce liquide avec les yeux et la bouche. Consulter immédiatement un médecin.
18 Nettoyer les contacts des piles, ainsi que les contacts de l'appareil avant de mettre les piles en place.

Les risques résiduels

La machine est construite en l'état des connaissances techniques et selon les règles techniques de sécurité reconnues. Toutefois, des risques résiduels peuvent survenir lors de son utilisation.

• Risque d'électrocution en cas d'utilisation de câbles de raccordement électrique non conformes.
• En outre, et ce malgré toutes les mesures préventives prises, des risques résiduels cachés peuvent subsister
• Les risques résiduels peuvent être minimisés en observant les consignes de sécurité, en respectant les indications d'utilisation conforme ainsi que celles de la notice d'utilisation de manière générale.
• Ne surchargez pas la machine inutilement : une pression trop importante lors du sciage endommage rapidement la lame de scie, ce qui peut nuire à la précision de coupe et aux performances de la machine lors de l'usinage.
• Évitez toute mise en route impromptue de la machine : lors du branchement à la prise, la touche de mise en marche ne doit pas être actionnée.
• Utilisez l'outil recommandé dans le présent manuel.

Vous conserverez ainsi des performances optimales.

• Faites en sorte de ne pas placer vos mains dans la zone de sciage si la machine est en cours de fonctionnement.
• Avant d'entreprendre une opération de réglage ou d'entretien, arrêtez la machine et débranchez-la.

Caractéristiques techniques

Moteur à courant alternatif 230-240 V~ 50Hz
Puissance 2000 Watt
Type de fonctionnement S6 40% (5 min.)*
Régime à vide 4200 min	^-1
Scie à plaquettes carbure ø 250 x ø 30 x 2,4 mm
Nombre de dents 24
Epaisseur du couteau diviseur	2 mm
Dimensions de la table 610 x 445 mm
Hauteur de coupe maxi à 90°	73 mm
Hauteur de coupe maxi à 45°	53 mm
Réglage en hauteur 0 - 73 mm
Lame inclinable 0 - 45°
Raccord d'aspiration ø 35 mm
Poids 24,5 kg
Classe de laser 2
Longueur d'ondes du laser	650 nm
Puissance laser	≤ 1 mW
Alimentation en courant du groupe laser	2x1,5V; AAA/LR03

* Puissance de service intermittente S6 40%: (Cycle de fonctionnement 5 min). Afin de ne pas faire surchauffer le moteur, celui-ci ne doit être utilisé à plein régime que pendant une durée équivalant à 40% du cycle et doit ensuite continuer à fonctionner sans charge pendant 60% de la durée du cycle.

Bruits et vibrations

Les valeurs totales des vibrations ont été déterminées conformément à l'EN 61029

Niveau de pression acoustique L_pA	96,2 dB(A)
Imprécision de mesure K_pA	3 dB
Niveau acoustique L_WA	109,2B(A)
Imprécision de mesure K_WA	3 dB

Portez une protection auditive.

Les nuisances sonores peuvent entraîner une perte d'audition. Les valeurs globales d'oscillation (somme vectorielle des 3 directions) ont été calculées conformément à la norme EN 61029.

Avant la mise en service

• La machine doit être placée de façon à être bien stable, autrement dit vissée à fond sur un établi.
• Avant la mise en service, les recouvrements et dispositifs de sécurité doivent être montés dans les règles de l'art.
• La lame de scie doit pouvoir tourner librement.
• Veillez aux corps étrangers inclus dans les morceaux de bois de récupération, comme par ex. les clous et

les vis, etc.

• Avant d'actionner l'interrupteur marche / arrêt, assurez-vous que la lame de scie est montée correctement. Les éléments mobiles doivent fonctionner librement.
• Avant le raccordement, vérifiez si les données de la plaque signalétique correspondent bien aux données du réseau.
• Branchez l'appareil à une prise équipée d'une terre, protégée par un fusible de 16A au minimum.

Montage

⚠ Avertissement! Risque de blessure!

La scie circulaire sur table peut provoquer des blessures graves si vous l'avez montée de manière incorrecte.

• Montez correctement et complètement la scie circulaire sur table avant la mise en service, y compris tous les capots et dispositifs de sécurité.
• Ne raccordez pas la fiche réseau à la prise électrique avant d'avoir terminé le montage.

Si les raccords doivent être sécurisés par une vis à tête hexagonale, un écrou, une rondelle Grower et une rondelle, il faut placer la rondelle et la rondelle Grower sous la vis à tête hexagonale. La rondelle Grower repose toujours directement contre la vis à six pans (creux) ou l'écrou. D'abord la rondelle Grower, puis la rondelle. Introduisez les vis à tête hexagonale de l'extérieur vers l'intérieur et sécurisez les raccords avec des écrous sur la partie intérieure. Vissez les écrous et les vis uniquement à la main durant le montage de manière à ce qu'ils ne puissent pas tomber. Si vous serrez à fond les écrous et les vis avant le montage final, il ne sera pas possible d'installer la scie circulaire sur table de manière correcte et stable.

Monter l'élargissement et la rallonge de table

1. Retournez la table avec précaution et posez-la sur le sol (voir fig. E).
2. Montez les deux élargissements de table (1 / 7), sans les serrer, avec, au total, quatre vis à tête hexagonale M6×12 (40), quatre rondelles Grower M6 (38), quatre rondelles M6 (39) et quatre écrous à bride M6 (37) sur la table de la scie. Utilisez, pour cela, les perçages correspondants sur la table de la scie.
3. Montez la rallonge de table (2), sans la serrer, avec, au total, deux vis à six pans creux M5×14 (44), deux rondelles Grower M5 (43) et deux rondelles M5 (42) à l'aide de la clé hexagonale (51) sur la table de la scie. Utilisez, pour cela, les perçages filetés correspondants sur la table de la scie.
4. Montez les quatre courts supports de table (19), sans les serrer, avec, au total, quatre vis à tête hexagonale M6×12, quatre rondelles Grower M6, quatre rondelles M6 et quatre écrous à bride M6 sur les deux élargissements de table.
5. Montez les deux longs supports de table (18), sans les serrer, avec, au total, deux vis à tête hexagonale M6×12, deux rondelles Grower M6, deux rondelles M6 et deux écrous à bride M6 sur la rallonge de table.
6. Alignez les élargissements et la rallonge avec la table de la scie et serrez à fond tous les raccords vissés réalisés jusqu'ici.

Monter le bâti

1. Enfoncez un pied en caoutchouc (48) sur chacun des pieds d'appui (47) (voir fig. F).
2. Montez les quatre pieds d'appui et les extrémités libres des supports de table (18 / 19) avec, au total, huit vis à tête hexagonale M6×16 (41), huit rondelles

Grower M6 (38) et huit rondelles M6 (39) sur la table de la scie. Utilisez, pour cela, les perçages filetés correspondants sur la table de la scie.

1. Placez, à chaque fois, une longue barre centrale (20) entre deux pieds d'appui à l'avant (roue de manivelle 12) et à l'arrière (tubulure d'aspiration 14) de la scie circulaire sur table (voir fig. G).
2. Immobilisez les longues barres centrales avec, au total, huit vis à tête hexagonale M6×12 40, huit rondelles Grower M6, huit rondelles M6 et huit écrous à bride M6 au niveau des pieds d'appui.
3. Placez, à chaque fois, une courte barre centrale (21) entre deux pieds d'appui et immobilisez-les avec, au total, huit vis à tête hexagonale M6×12, huit rondelles Grower M6, huit rondelles M6 et huit écrous à bride M6 au niveau des pieds d'appui.
4. Serrez maintenant tous les raccords vissés réalisés.
5. Montez un dispositif anti-basculement (17) sur chacun des deux pieds d'appui à l'arrière avec, au total, quatre vis à tête hexagonale M6×12, quatre rondelles Grower M6, huit rondelles M6 et quatre écrous à bride M6 (voir fig. G).
6. Retournez la table de la scie avec précaution et faites-la reposer sur le sol sur ses pieds d'appui.

Monter la manivelle (fig. H)

- Montez la manivelle (11) avec les rondelles déjà en place et l'écrou de blocage de la roue de manivelle (12) de manière à ce que la manivelle puisse encore tourner.

Mettre en place et ajuster le départoir (fig. I / J / K) ⚠ AVERTISSEMENT! Risque de blessure!

Toute mise en marche accidentelle de la scie circulaire sur table et toute manipulation incorrecte de la lame peuvent entraîner des blessures graves.

• Retirez toujours la fiche réseau de la prise électrique avant de procéder à des réglages sur la scie circulaire sur table.
• Portez toujours des gants de protection pour manier la lame ou des éléments se trouvant directement à proximité.

Contrôlez le départoir (26) à chaque fois que vous remplacez la lame; alignez-le correctement, le cas échéant.

1. Assurez-vous que la lame (5) est noyée au maximum dans la table de la scie. Si nécessaire, abaissez la lame en faisant tourner la manivelle (11) dans le sens contraire des aiguilles d'une montre jusqu'en butée.
2. Le cas échéant, retirez le protège-lame 4 du départoir en dévissant la vis à tête bombée (53), en écartant légèrement le protège-lame et en le dégageant ensuite du protège-lame, avec précaution, au-dessus du laser (24) (voir chapitre «Monter/démonter le protège-lame»).
3. Retirez les deux vis de fixation et enlevez l'insert de table (16) de la table. Contrôlez toujours l'insert de table: Remplacez immédiatement l'insert de table s'il est endommagé ou n'affleure plus avec la table.
4. Assurez-vous que l'angle de la lame est réglé sur 0°. Si nécessaire, réglez l'angle (voir chapitre «Régler l'angle de coupe»).
5. Faites sortir la lame au maximum hors de la table en faisant tourner la manivelle dans le sens des aiguilles d'une montre jusqu'en butée.
6. Dévissez la vis de la tôle de serrage (52) avec la clé polygonale (ouverture 10) 49 de quelques tours dans le sens contraire des aiguilles d'une montre.

7. Introduisez le départoir (26) derrière la plaque de serrage et faites-le coulisser le plus possible vers le bas.

8. Serrez légèrement la vis de serrage dans le sens des aiguilles d'une montre.

9. Alignez le départoir de manière à ce que la distance par rapport à la lame soit partout de l'ordre de (3) à 5 mm.
10. Immobilisez le départoir en resserrant la vis de serrage dans le sens des aiguilles d'une montre.
11. Faites rentrer la lame au maximum dans la table en faisant tourner la manivelle dans le sens contraire des aiguilles d'une montre jusqu'en butée.
12. Remettez l'insert dans la table de la scie en l'inclinant latéralement et en le bloquant dans la table de la scie avec le côté opposé à la lame.
13. Enfoncez l'insert de table sur le côté regardant la lame de manière à ce qu'il affleure avec la table de la scie.
14. Immobilisez l'insert de table avec les deux vis de fixation.
15. Montez le protège-lame (voir chapitre «Monter/démonter le protège-lame»).

Mettre en place/remplacer les piles du laser

Il vous faut deux piles de type 1,5 V, AAA/LR03 (fournies) pour que le laser (24) puisse fonctionner. Procédez de la manière suivante pour les mettre en place ou les remplacer:

1. Amenez l'interrupteur du laser (23) sur la position 0.
2. Retirez le protège-lame (4) du départoir (26) en dévissant la vis à tête bombée (53), en écartant légèrement le protège-lame et en le dégageant ensuite du protège-lame, avec précaution, au-dessus du laser.
3. Dévissez les deux vis du couvercle du compartiment à piles (25), relevez le couvercle et retirez-le.
4. Retirez les piles usagées du compartiment à piles. Suivez les consignes du chapitre «Élimination».
5. Insérez des piles neuves. Veuillez tenir compte de la polarité qui est indiquée dans le compartiment à piles.
6. Remettez le couvercle du compartiment à piles.
7. Immobilisez le couvercle du compartiment à piles avec les deux vis.
8. Montez le protège-lame (voir chapitre «Monter/démonter le protège-lame»).

Monter/démonter le protège-lame (fig. L)

Avant de procéder au montage initial, il faut que les piles du laser (24) soient en place.

1. Dévissez la vis à tête bombée (53).
2. Ecartez légèrement le protège-lame 4 et introduisez-le avec précaution sur le départoir (26) au-dessus du laser.
3. Positionnez le protège-lame de manière à ce que la vis à tête bombée se trouve dans la rainure du départoir.
4. Immobilisez le protège-lame avec la vis à tête bombée du départoir.
5. Veillez à ne pas trop serrer la vis à tête bombée; le protège-lame doit pouvoir se relever et s'abaisser facilement.

Monter la butée parallèle (fig. M)

• Faites coulisser le rail de butée (31) contre la butée parallèle (6) de manière à ce que la tôle de fixation avec les deux vis tête bombée et collet carré (28) coulisse dans la rainure de guidage du rail de butée.
• Immobilisez le rail de la butée parallèle en serrant les deux vis moletées (27).
• Placez la butée parallèle, avec le levier à excentrique ouvert (29), sur le rail (54) de la table de la scie.
• Pour modifier la position de la butée parallèle, faites coulisser la butée parallèle, avec le levier à excentrique ouvert, le long du rail.
• Abaissez complètement le levier à excentrique pour

immobiliser la butée parallèle à la position souhaitée.

Monter le sac à résidus de coupe (Selon la composition de l'ensemble de livraison)

Le sac à résidus de coupe (22) sert à recueillir les résidus de petites sections.

- Accrochez les oeillets du sac à résidus de coupe aux quatre vis tête bombée et collet carré pré-assemblées M5×14 (46) (immobilisées par quatre écrous M5 45) de l'élargissement gauche de table (1) et de la rallonge de table (2) de sorte que le sac soit suspendu de manière sûre.

Raccorder le dispositif d'aspiration

Un aspirateur domestique normal ne convient pas comme dispositif d'aspiration.

• Introduisez le tuyau, provenant du protège-lame (4), dans le raccord coudé de la tubulure d'aspiration (14).
• Raccordez le tuyau d'aspiration d'un dispositif d'aspiration de copeaux approprié (p. ex. un aspirateur polyvalent) à la tubulure d'aspiration et immobilisez-le à l'aide d'un collier de serrage.

Utilisation

Régler la profondeur de coupe

Faites sortir la lame (5) de la table ou faites noyer la lame dans la table à l'aide de la manivelle (11). Vous pourrez ainsi régler la profondeur de coupe souhaitée.

• Augmenter la profondeur de coupe: Faites tourner la manivelle dans le sens des aiguilles d'une montre afin que la lame sorte de la table.
• Réduire la profondeur de coupe: Faites tourner la manivelle dans le sens contraire des aiguilles d'une montre afin que la lame s'abaisse dans la table.

Régler l'angle de coupe

1. Dévissez la vis de blocage (9) d'env. un tour dans le sens contraire des aiguilles d'une montre.
2. Réglez l'angle de coupe souhaité sur l'échelle graduée (10) à l'aide de la roue de manivelle (12).
3. Pour immobiliser la lame (5) à l'angle souhaité, serrez la vis de blocage en la faisant tourner dans le sens des aiguilles d'une montre.

Régler la butée parallèle

Le rail de butée (31) pour le montage sur la butée parallèle (6) est doté de deux surfaces de guidage de hauteur différente. En fonction de l'épaisseur des pièces de bois à scier, utilisez le rail de butée debout pour les pièces de bois épaisses (plus de 25 mm) et à plat pour les pièces de bois minces (moins de 25 mm).

Régler la hauteur de butée

1. Desserrez les vis moletées (27).
2. Retirez le rail de butée de la butée parallèle. La tôle de fixation et les vis apparaissent.
3. Amenez le rail de butée dans la position souhaitée (à plat ou debout).
4. Faites coulisser la tôle de fixation avec la vis tête bombée et collet carré (28) dans la rainure de guidage du rail de butée.

Changer le côté de la butée parallèle

1. Desserrez complètement les vis moletées (27).
2. Retirez le rail de butée avec la tôle de fixation et les vis tête bombée et collet carré (28) et remettez les vis sur le côté opposé de la butée parallèle.
3. Immobilisez le rail de la butée parallèle avec les vis moletées et les rondelles correspondantes.
4. Faites coulisser la tôle de fixation avec la vis tête bombée et collet carré dans la rainure de guidage du

rail de butée.

1. Resserrez les vis moletées pour immobiliser le rail de la butée parallèle.

Régler la largeur de coupe (fig. N)

Il faut que la butée parallèle soit montée sur le côté droit de la lame pour pouvoir procéder à la coupe longitudinale de pièces de bois.

Il y a deux échelles graduées sur le rail (54) à l'avant de la table. Une avec une inscription en rouge et une autre avec une inscription en noir indiquent la distance entre le rail de butée et la lame (largeur de coupe):

• Utilisez l'échelle graduée supérieure avec l'inscription en rouge quand vous montez le rail de butée à plat (pour matériau de faible épaisseur).
• Utilisez l'échelle graduée inférieure avec l'inscription en noir quand vous montez le rail de butée debout (pour matériau de grosse épaisseur).

Procédez de la manière suivante pour régler la butée parallèle sur une cote spécifique:

1. Relevez le levier à excentrique (29)
2. Faites coulisser la butée parallèle jusqu'à ce que la cote souhaitée sur l'échelle graduée du rail (54) apparaisse dans le verre (30).
3. Abaissez complètement le levier à excentrique pour immobiliser la butée.

Régler la longueur de butée

Le rail de butée peut coulisser dans le sens longitudinal pour éviter de coincer la pièce de bois.

Il faut appliquer, pour cela, la règle suivante: l'extrémité arrière de la butée touche une ligne imaginaire qui commence à peu près au centre de la lame et se dirige vers l'arrière à un angle de 45°.

1. Réglez la largeur de coupe requise.
2. Desserrez les vis moletées (27).
3. Faites coulisser le rail de butée jusqu'à ce que son extrémité arrière touche la ligne imaginaire de 45°.
4. Resserrez les vis moletées.

Ajuster la butée parallèle

Il faut ajuster la butée parallèle si celle-ci, avec le rail de butée, n'est pas parallèle à la lame (5). Procédez, pour cela, de la manière suivante:

1. Retirez le protège-lame (4)

2. Réglez la lame sur la profondeur de coupe maximum.

3. Positionnez la butée parallèle de manière à ce que le rail de butée touche la lame.
4. Si le rail de butée n'est pas aligné avec la lame, desserrez les vis à six pans creux A de la butée parallèle à l'aide d'une clé hexagonale 5 mm (non fournie) et alignez le rail de butée parallèlement à la lame.
5. Resserrez les vis à six pans creux.
6. Ecartez de nouveau la butée parallèle de la lame.

Régler la butée transversale (fig. O)

Ne faites pas trop coulisser le rail de butée (33) en direction de la lame (5). La distance entre le rail de butée et la lame doit être d'env. 2 cm.

1. Faites coulisser le rail de butée (33) contre la butée transversale (3) de manière à ce que les deux vis tête bombée et collet carré (35) coulissent dans le profilé du rail de butée.
2. Immobilisez le rail de la butée transversale en serrant les deux vis moletées (36).
3. Faites coulisser le rail de guidage (32) dans l'une des deux rainures de guidage de la table de la scie.
4. Desserrez l'écrou moleté (34) et faites tourner la butée transversale jusqu'à ce que l'échelle graduée soit réglée sur l'angle souhaité.
5. Resserrez la vis moletée.

Allumer/éteindre le laser

Le laser (24) vous permet d'effectuer des coupes de précision avec la scie circulaire sur table. Veuillez tenir compte, pour cela, des consignes de sécurité du laser. Le faisceau laser est généré par une diode laser. Il est diffusé pour former une ligne pouvant servir de repère optique de ligne de coupe lors de la coupe de précision. L'interrupteur du laser (23) est accessible par l'évidement de la partie supérieure quand le protègelame (4) est en place.

• Pour allumer le laser, amenez l'interrupteur du laser sur la position I (laser allumé). Un rayon laser rouge sort de l'orifice de sortie du faisceau laser. Vous obtiendrez des coupes propres en guidant la pièce de bois le long du repère de ligne de coupe du laser durant le sciage.
• Pour éteindre le laser, amenez l'interrupteur du laser sur la position 0 (laser éteint). Le rayon laser s'éteint.
• Eteignez toujours le laser quand vous n'en avez pas besoin afin d'en épargner les piles.

Le rayon laser peut être bloqué par de la poussière et des copeaux accumulés. Il faut donc éliminer ces particules du protège-lame après chaque utilisation.

Ajuster le laser (fig. P)

Vous pouvez ajuster le laser (24) si celui-ci n'indique plus correctement la ligne de coupe.

• Dévissez les vis (B) de la diode électroluminescente et réglez le laser dans le sens souhaité en le faisant coulisser de sorte que le rayon laser touche les dents coupantes de la lame.
• Resserrez ensuite les vis.

Fonctionnement

⚠ AVERTISSEMENT! Risque de blessure!

La scie circulaire sur table peut provoquer des blessures graves si elle a été montée de manière incorrecte.

• Montez correctement et complètement la scie circulaire sur table avant la mise en service.
• Assurez-vous que la lame est correctement montée et que les parties mobiles se déplacent facilement avant de mettre la scie circulaire sur table en marche.

Une fois la scie en marche, attendez jusqu'à ce que la lame (5) ait atteint sa vitesse de rotation maximum avant d'effectuer la coupe.

Allumer et éteindre la scie circulaire sur table

• Appuyez sur l'interrupteur marche/arrêt vert I (13) pour éteindre la scie circulaire sur table. Le moteur démarre.
• Appuyez sur l'interrupteur marche/arrêt rouge 0 pour éteindre la scie circulaire sur table.

Scier avec la scie circulaire sur table

⚠ AVERTISSEMENT! Risque de blessure!

Il y a risque de blessures graves en cas d'utilisation non conforme de la scie circulaire sur table.

• Ne vous placez pas de front devant la scie circulaire sur table pour effectuer des coupes longitudinales mais positionnez-vous de biais par rapport au tracé de coupe.
• Utilisez toujours la butée parallèle pour réaliser des coupes obliques.
• Utilisez un poussoir pour faire passer la pièce de bois au niveau de la lame. Remplacez immédiatement tout poussoir endommagé ou usé.
• Sécurisez les longues pièces de bois de manière à ce qu'elles ne puissent pas tomber à la fin du sciage. Utilisez pour cela un support à rouleau par exemple.

• Une fois la scie en marche, attendez jusqu'à ce que la lame ait atteint sa vitesse de rotation maximum avant d'effectuer la coupe.

• Utilisez la scie circulaire sur table uniquement avec le dispositif d'aspiration.

• Effectuez une coupe d'essai après chaque nouveau réglage pour contrôler les cotes réglées.
• Contrôlez et nettoyez régulièrement les canaux d'aspiration.

Effectuer des coupes longitudinales (fig. Q)

Avec la coupe longitudinale, vous sciez une pièce de bois dans le sens de la longueur. Il vous faut maintenir un bord de la pièce de bois appuyé contre la butée parallèle (6) pendant que le côté plat repose sur la table de la scie.

1. Réglez la butée parallèle en fonction de la hauteur de la pièce de bois et de la largeur souhaitée (voir chapitre «Régler la butée parallèle»).
2. Abaissez le protège-lame (4) sur la table de la scie. Lors du sciage, le protège-lame est poussé vers le haut.
3. Mettez d'abord l'installation d'aspiration en marche, puis la scie circulaire sur table.
4. Posez les mains à plat avec les doigts fermés sur la pièce de bois et faites-la déplacer le long de la butée parallèle dans la lame (5).
5. Guidez latéralement la pièce de bois en la maintenant avec la main gauche uniquement jusqu'au bord avant du protège-lame.
6. Faites toujours coulisser la pièce de bois avec le poussoir (15) jusqu'à l'extrémité du départoir (26).

Effectuer des coupes obliques (fig. R)

1. Réglez la lame sur l'angle souhaité (voir chapitre «Régler l'angle de coupe»).
2. Réglez la butée parallèle en fonction de la largeur et de la hauteur de la pièce de bois (voir chapitre «Régler la butée parallèle»).
3. Abaissez le protège-lame (4) sur la table de la scie.
4. Effectuez la coupe en fonction de la largeur de la pièce de bois (voir chapitre «Effectuer des coupes longitudinales»).

Effectuer des coupes transversales (fig. S) △ AVERTISSEMENT! Risque de blessure!

Il y a risque de blessures graves en cas d'utilisation non conforme de la scie circulaire sur table.

• Maintenez toujours fermement la pièce de bois que vous guidez, jamais celle qui sera séparée.
• Faites toujours coulisser la butée transversale vers l'avant jusqu'à ce que la pièce de bois soit complètement sciée.
• Réglez la butée transversale (3) au besoin (voir chapitre «Régler la butée transversale»). En outre, s'il faut incliner la lame, faites coulisser la butée transversale dans la rainure de guidage droite afin que votre main et la butée transversale n'entrent pas en contact avec le protège-lame.
• Abaissez le protège-lame sur la table de la scie. Lors du sciage, le protège-lame est poussé vers le haut.
• Appuyez fermement la pièce de bois contre la butée transversale.
• Mettez d'abord l'installation d'aspiration en marche puis la scie circulaire sur table.
• Faites coulisser la butée transversale et la pièce de bois en direction de la lame pour effectuer la coupe.

Couper de petites pièces de bois

Les coupes longitudinales doivent impérativement être effectuées à l'aide d'un poussoir (15), dans le cas de pièces de bois dont la largeur est inférieure à 120 mm. Utilisez le poussoir dès le début de la coupe dans le cas de pièces de bois courtes.

1. Réglez la butée parallèle en fonction de la hauteur de la pièce de bois et de la largeur souhaitée (voir

chapitre «Régler la butée parallèle»).

1. Posez les mains à plat avec les doigts fermés sur la pièce de bois et faites-la déplacer le long de la butée parallèle dans la lame (5).

2. Faites toujours coulisser la pièce de bois avec le poussoir jusqu'à l'extrémité du départoir (26).
   Il est impératif d'utiliser un poussoir en bois (non fourni) pour effectuer les coupes longitudinales de pièces de bois très étroites d'une largeur de 30 mm et moins.
   Pour cela, la butée parallèle doit être montée à plat.

3. Réglez la butée parallèle en fonction de la hauteur de la pièce de bois et de la largeur souhaitée (voir chapitre «Régler la butée parallèle»).

4. Appuyez la pièce de bois avec le poussoir en bois contre le rail de butée et faites coulisser la pièce de bois avec le poussoir jusqu'à l'extrémité du départoir.
   Remplacez en temps voulu tout poussoir en bois usé.

Scier des panneaux d'agglomérés

- Ne réglez pas la lame à une hauteur supérieure de 5 mm par rapport à l'épaisseur du panneau à scier pour éviter que les arêtes de coupe ne se rompent lors du sciage de panneaux d'agglomérés.

Après le sciage

1. Eteignez d'abord la scie circulaire sur table puis l'installation d'aspiration. La lame continue de tourner pendant une durée prolongée.
2. Retirez les déchets de coupe de la table seulement quand la lame est à l'arrêt.
3. Séparez la scie circulaire sur table du secteur électrique en retirant la fiche réseau de la prise électrique.
4. Laissez refroidir complètement la scie circulaire sur table.

Déverrouiller la protection contre les surcharges

La scie circulaire sur table est dotée d'une protection contre les surcharges. En cas de surcharge du moteur, la protection contre les surcharges l'arrête automatiquement pour empêcher qu'il ne surchauffe.

1. Si la protection contre les surcharges s'est déclenchée, mettez la scie circulaire sur table hors circuit en appuyant sur l'interrupteur marche/arrêt rouge 0 (13).
2. Attendez jusqu'à ce que le moteur ait refroidi.
3. Appuyez sur l'interrupteur de surcharge (8) et remettez la scie circulaire sur table en marche en appuyant sur l'interrupteur marche/arrêt vert I (13).

Dégager le matériau coincé ⚠ AVERTISSEMENT! Risque de blessure!

Il y a risque de blessures graves en cas d'utilisation non conforme de la scie circulaire sur table.

• Si la lame se coince dans la pièce de bois ou si d'autres blocages se produisent, éteignez immédiatement la scie circulaire sur table et retirez la fiche réseau de la prise électrique.
• Utilisez des gants de protection; ne saisissez pas la lame avec les mains nues.

Remplacer la lame (fig. T)

AVERTISSEMENT! Risque de blessure!

Il y a risque de blessures graves en cas d'utilisation non conforme de la scie circulaire sur table.

• Assurez-vous que la scie circulaire sur table n'est pas raccordée au réseau électrique.
• Utilisez des gants de protection; ne saisissez pas la lame avec les mains nues.
• Assurez-vous que la lame (5) est noyée au maximum dans la table de la scie. Si nécessaire, abaissez la lame en faisant tourner la manivelle (11)

dans le sens contraire des aiguilles d'une montre jusqu'en butée.

1. Retirez le protège-lame (4) du départoir (26) en dévissant la vis à tête bombée (53), en écartant légèrement le protège-lame et en le dégageant ensuite du protège-lame, avec précaution, au-dessus du laser (24).
2. Retirez les deux vis de fixation et enlevez l'insert de table (16) de la table. Contrôlez toujours l'insert de table: Remplacez immédiatement l'insert de table s'il est endommagé ou n'affleure plus avec la table.
3. Assurez-vous que l'angle de la lame est réglé sur 0°. Réglez l'angle (voir chapitre «Régler l'angle de coupe»).
4. Faites sortir la lame au maximum hors de la table en faisant tourner la manivelle dans le sens des aiguilles d'une montre jusqu'en butée.
5. Retirez le départoir en dévissant la vis de serrage de la tôle de serrage (52) de quelques tours dans le sens contraire des aiguilles d'une montre et extrayez le départoir par le haut.
6. Engagez la clé pour lames (50) sur l'écrou de fixation (55).
7. Immobilisez l'arbre d'entraînement (56) avec la clé polygonale (49).
8. Faites tourner l'écrou de fixation avec la clé dans le sens contraire des aiguilles d'une montre.
9. Maintenez la lame fermement et avec précaution avec une main et retirez l'écrou de fixation et le flasque extérieur de lame (57) de l'arbre d'entraînement.
10. Dégagez ensuite la lame de l'arbre d'entraînement et retirez-la avec précaution par le haut hors de la table de la scie.
11. Nettoyez soigneusement le flasque intérieur et extérieur de la lame minutieusement avant de mettre en place une nouvelle lame.
12. Placez une lame neuve sur l'arbre d'entraînement. Veuillez tenir compte du sens de rotation: le biseau de coupe des dents doit regarder dans le sens du déplacement (vers l'avant). Normalement, le sens de déplacement est également indiqué sur la lame.
13. Remettez le flasque extérieur de lame sur l'arbre d'entraînement. Veillez à ce que le flasque extérieur de la lame soit correctement aligné.
14. Serrez à la main l'écrou de fixation sur l'arbre d'entraînement.
15. Faites tourner la lame avec précaution dans le sens de déplacement: elle doit être correctement centrée et ne pas sembler voilée. Assurez-vous que la lame et le flasque extérieur de lame sont correctement positionnés et alignez de nouveau les pièces si la lame n'est pas centrée de manière précise.
16. Immobilisez l'arbre d'entraînement avec la clé polygonale et serrez l'écrou de fixation avec la clé pour lames dans le sens des aiguilles d'une montre.
17. Montez le départoir, l'insert de table et le protègelame (voir chapitre «Mettre en place et ajuster le départoir»).

Transport

1. Arrêtez la machine et débranchez-la du secteur avant tout déplacement.
2. Portez la machine au minimum à deux et sans la tenir par les élargissements de table.
3. Protégez la scie des chocs, des coups et des fortes vibrations, par exemple lors du transport dans un véhicule.
4. Arrimez la scie afin qu'elle ne se renverse pas et ne glisse pas.
5. Ne jamais utiliser les dispositifs de protection pour manipuler ou transporter la machine.

Maintenance

⚠ Avertissement ! Avant tout réglage, entretien ou réparation, débranchez la fiche du secteur!

Maintenance générale

• Maintenez les dispositifs de protection, les fentes d'aération et le carter-moteur aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprimé à basse pression.
• Nous recommandons de nettoyer l'appareil immédiaatement après chaque utilisation.
• Nettoyez l'appareil régulièrement à l'aide d'un chiffon humide et d'un peu de savon noir. N'utilisez aucun produit de nettoyage ni détergent ; ils pourraient endommager les pièces en matière plastique de l'appareil. Veillez à ce que de l'eau ne pénètre pas à l'intérieur de l'appareil.
• Huiler les pièces tournantes une fois par mois pour prolonger la durée de vie de la machine. Ne pas huiler le moteur.

Inspection des charbons

Si les charbons font trop d'étincelles, faites-les contrôler par un électricien. Attention ! Seul un électricien qualifié est autorisé à remplacer les charbons.

Stockage

Entreposer l'appareil et ses accessoires dans un lieu sombre, sec et à l'abri du gel. En outre, ce lieu doit être hors de portée des enfants. La température de stockage optimale se situe entre 5 °C et 30 °C.

Conserver l'outil électrique dans son emballage d'origine.

Recouvrir l'outil électrique afin de le protéger de la poussière ou de l'humidité.

Conserver la notice d'utilisation à proximité de l'outil électrique.

Raccordement électrique

Le moteur électrique installé est prêt à fonctionner une fois raccordé. Le raccordement correspond aux dispositions VDE et DIN en vigueur.

Le branchement au secteur effectué par le client ainsi que la rallonge électrique utilisée doivent correspondre à ces prescriptions.

Consignes importantes

En cas de surcharge du moteur, ce dernier s'arrête de lui-même.

Après un temps de refroidissement (d'une durée variable), le moteur peut être remis en marche.

Câble de raccordement électrique défectueux

Des détériorations de l'isolation sont souvent présentes sur les câbles de raccordement électriques.

Les causes peuvent en être :

• Des points de pression, si les câbles ont été passés par des fenêtres ou des portes entrebâillées.
• Des pliures dues à une fixation ou à un cheminement incorrects des câbles.
• Des coupures si l'on roulé sur les câbles.
• Des détériorations de l'isolation dues à un arrachement hors de la prise murale.
• Des fissures dues au vieillissement de l'isolation.
  Des câbles de raccordement électriques endommagés de la sorte ne doivent pas être utilisés et, en raison de leur isolation défectueuse, ils présentent un danger de mort.

Vérifier régulièrement que les câbles de raccordement électriques ne sont pas endommagés. Lors du contrôle, veiller à ce que le câble de raccordement ne soit pas connecté au réseau. Les câbles de raccordement électriques doivent correspondre aux dispositions VDE et DIN en vigueur. N'utilisez que des câbles de raccordement marqués du sigle H05VV-F.

L'inscription du type sur le câble de raccordement est obligatoire.

Moteur à courant alternatif

• La tension du réseau doit être de 230 V\~
• Les conducteurs des rallonges d'une longueur maxi. de 25 m doivent présenter une section de 1,5 mm ^2 .
  Les raccordements et réparations de l'équipement électrique doivent être réalisés par un électricien.
  Pour toute question, veuillez indiquer les données suivantes :
• Type de courant du moteur
• Données figurant sur la plaque signalétique de la machine
• Données figurant sur la plaque signalétique du moteur

Aide au dépannage
Panne Cause possible Remède
1.La lame de scie se détache après l'arrêt du moteur	Vis de serrage insuffisamment serrée	Resserrez la vis , pas à droite
2.Le moteur ne démarre pas a)Fusible	du réseau défectueuxb)Rallonge électrique défectueusec)Raccordements au moteur ou à l'interrupteur défectueuxd)Interrupteur ou moteur défectueux	a) Vérifiez le fusibleb) Remplacez la rallonge électriquec) Faites vérifier par un électriciend) Faites vérifier par un électricien
3.Le moteur tourne dans le mauvais sens	a)Condensateur défectueuxb)Mauvais branchement	a)Faites vérifiez par un électricienb) Faites vérifiez la polarité de la prise murale par un électricien
4.Le moteur n'a pas de puissance, le fusible se déclenche	a) La section des conducteurs de la rallonge est insuffisante.b) Surcharge due à une lame émoussée	a) Vérifiez le branchemenb) Remplacez la lame de scie
5.Traces de brûlures sur la surface de coupe	a) Lame émousséeb) Lame non adaptée au travail	a) Faites affûter la lame ou remplacez-lab)Changez de type de lame

Les défauts visibles doivent être signalés au plus tard 8 jours après la réception de la marchandise, sans quoi l'acheteur perd tout droit au dédommagement. Nous garantissons nos machines, dans la mesure où elles sont utilisées de façon conforme, pendant la durée légale de garantie à compter de la réception, sachant que nous remplaçons gratuitement toute pièce de la machine devenue inutilisable du fait d'un défaut de matière ou

d'usinage durant cette période. Toutes les pièces que nous ne fabriquons pas nous-mêmes ne sont garanties que si nous avons la possibilité d'un recours en garantie auprès des fournisseurs respectifs. Les frais de main d'œuvre occasionnés par le remplacement des pièces sont à la charge de l'acquéreur. Tous droits à rédhibition et toutes prétentions à une remise ainsi que tous autres droits à dommages et intérêts sont exclus

Garanzia IT
