HW100-BD14387U1 - Machine à laver HAIER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à laver
Capacité de lavage	8 kg
Vitesse d'essorage	1400 tr/min
Classe énergétique	A+++
Programmes de lavage	15 programmes, dont éco, rapide, délicat
Dimensions (L x P x H)	60 x 55 x 85 cm
Panneau de contrôle	Écran LED avec boutons tactiles
Fonctionnalité spéciale	Départ différé jusqu'à 24 heures
Maintenance	Nettoyage du filtre tous les 3 mois
Sécurité	Système de verrouillage de porte, protection contre les débordements
Poids	70 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - HW100-BD14387U1 HAIER

Comment démarrer la machine à laver HAIER HW100-BD14387U1 ?

Pour démarrer la machine, branchez-la sur une prise électrique, ouvrez la porte, chargez le linge, ajoutez le détergent, sélectionnez le programme souhaité à l'aide du panneau de contrôle, puis appuyez sur le bouton 'Démarrer'.

Que faire si la machine à laver ne démarre pas ?

Vérifiez si la machine est bien branchée, si la porte est correctement fermée et si le fusible ou le disjoncteur n'a pas sauté. Assurez-vous également que le robinet d'eau est ouvert.

Comment nettoyer le filtre de la machine à laver HAIER HW100-BD14387U1 ?

Pour nettoyer le filtre, éteignez la machine, débranchez-la, puis localisez le filtre en bas à gauche de la machine. Ouvrez le couvercle, retirez le filtre, nettoyez-le sous l'eau courante et remettez-le en place.

Pourquoi la machine à laver émet-elle des bruits étranges ?

Des bruits étranges peuvent être causés par un chargement déséquilibré, des objets coincés dans le tambour ou des pièces usées. Vérifiez le chargement et assurez-vous qu'il est équilibré.

Comment résoudre le problème d'odeur désagréable dans la machine ?

Pour éliminer les odeurs, exécutez un cycle à vide avec du vinaigre blanc ou un nettoyant pour machine à laver. Assurez-vous également de laisser la porte ouverte après utilisation pour permettre à l'intérieur de sécher.

Quel type de détergent dois-je utiliser avec ma machine à laver HAIER ?

Utilisez un détergent compatible avec les machines à laver à chargement frontal, de préférence sous forme liquide ou en capsules, pour de meilleurs résultats.

Comment régler la température de lavage sur ma machine à laver HAIER ?

Pour régler la température de lavage, sélectionnez le programme désiré sur le panneau de contrôle, puis utilisez le bouton de température pour ajuster la température selon vos préférences.

Que faire si la machine à laver ne vidange pas l'eau ?

Vérifiez si le tuyau de vidange n'est pas plié ou obstrué. Assurez-vous également que le filtre de vidange n'est pas bouché et que la pompe fonctionne correctement.

Comment savoir si le cycle de lavage est terminé ?

À la fin du cycle, la machine émettra un signal sonore et l'écran affichera 'Terminé'. Vous pouvez ensuite ouvrir la porte et récupérer votre linge.

La machine à laver HAIER HW100-BD14387U1 consomme beaucoup d'eau, que faire ?

Vérifiez que vous utilisez le bon programme en fonction de la charge et que le robinet d'eau est complètement ouvert. Si le problème persiste, contactez le service client.

MODE D'EMPLOI HW100-BD14387U1 HAIER

Notice d'utilisation Lave-linge

HW90-BD14387U1 HW100-BD14387U1

Merci d'avoir acheté un produit Haier.

Avant d'utiliser cet appareil, lisez attentivement ces instructions. Les instructions contiennent des informations importantes qui vous aideront à tirer le meilleur parti de l'appareil et à garantir une installation, une utilisation et un entretien sûrs et corrects.

Conservez ce manuel dans un endroit pratique afin de pouvoir le consulter à tout moment pour une utilisation sûre et correcte de l'appareil.

Si vous vendez l'appareil, si vous le donnez ou si vous le laissez lors d'un déménagement, transmettez également ce manuel afin que le nouveau propriétaire puisse se familiariser avec l'appareil et les avertissements de sécurité.

Légende

Avertissement - Informations importantes en matière de sécurité

Informations générales et conseils

Informations sur l'environnement

Mise au rebut

Contribuez à la protection de l'environnement et de la santé des personnes. Mettez l'emballage dans les conteneurs prévus à cet effet pour le recycler. Contribuez au recyclage des déchets de appareils électriques et électroniques. Ne jetez pas les appareils portant ce symbole avec les déchets ménagers. Retournez le produit à votre centre de recyclage local ou contactez votre municipalité.

AVERTISSEMENT !

Risque de blessure ou d'étouffement !

Débranchez l'appareil de l'alimentation secteur. Coupez le câble secteur et mettez-le au rebut. Retirez le loquet de la porte pour éviter que les enfants et les animaux domestiques ne se retrouvent enfermés dans l'appareil.

FR

Sommaire

1- Informations en matière de sécurité....4
2- Description du produit ....7
3- Panneau de commande ....8
4- Programmes....12
5- Consommation....13
6- Utilisation quotidienne ....14
7- Application hOn....19
8- Lavage écologique 22
9- Entretien et nettoyage 23
10- Dépannage....26
11- Installation 29
12- Données techniques....33
13-Service client....34

Avant d'allumer l'appareil pour la première fois, lisez les conseils de sécurité suivants !

AVERTISSEMENT !

Avant toute première utilisation

▶ Assurez-vous que l'appareil n'a pas été endommagé suite au transport.
▶ Assurez-vous que tous les boulons de transport ont été retirés.
▶ Retirez tous les emballages et conservez-les hors de portée des enfants.
▶ Manipulez toujours l'appareil au moins à deux personnes, en raison de son poids.

Utilisation quotidienne

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes à capacités physiques, sensorielles ou intellectuelles réduites ou sans expérience et connaissances, s'ils sont sous une surveillance appropriée ou bien s'ils ont été informés quant à l'utilisation de l'appareil de manière sûre, et s'ils comprennent les risques impliqués.
▶ Tenez les enfants de moins de 3 ans à l'écart de l'appareil, à moins qu'ils ne soient sous surveillance constante.
Les enfants ne doivent pas jouer avec l'appareil.
▶ Ne laissez pas les enfants ou les animaux s'approcher de l'appareil lorsque la porte est ouverte.
▶ Rangez les produits de lavage hors de portée des enfants.
▶ Fermez les fermetures Éclair, cousez les fils lâches et prenez soin des petits articles pour éviter que le linge ne s'emmêle. Si nécessaire, utilisez un sac ou un filet approprié.
▶ Ne touchez pas ou n'utilisez pas l'appareil pieds nus ou avec des mains ou des pieds mouillés ou humides.
▶ Ne couvrez pas ou ne fermez pas l'appareil pendant son fonctionnement ou après, afin de permettre à l'humidité de s'évaporer.
▶ Ne placez pas d'objets lourds ou de sources de chaleur ou d'humidité sur l'appareil.
N'utilisez pas ou ne stockez pas de lessive inflammable ou de produit de nettoyage à sec à proximité de l'appareil.
N'utilisez pas de pulvérisateurs inflammables à proximité de l'appareil.
▶ Ne lavez pas dans l'appareil des vêtements traités à l'aide de solvants sans les avoir préalablement séchés à l'air libre.

AVERTISSEMENT !

Utilisation quotidienne

▶ Ne retirez pas ou n'insérez pas la fiche en présence de gaz inflammable.
▶ Ne lavez pas à chaud le caoutchouc mousse ou les matériaux de type éponge.
▶ Ne lavez pas de linge sali par de la farine.
N'ouvrez pas le tiroir à lessive pendant un cycle de lavage.
▶ Ne touchez pas la porte pendant le lavage, car elle devient chaude.
N'ouvrez pas la porte si le niveau d'eau dépasse visiblement le hublot.
▶ Ne forcez pas l'ouverture de la porte. La porte est équipée d'un dispositif de verrouillage automatique et s'ouvre peu après la fin de la procédure de lavage.
Éteignez l'appareil après chaque programme de lavage et avant d'entreprendre tout entretien de routine, et débranchez l'appareil de l'alimentation électrique afin d'économiser l'électricité et à des fins de sécurité.
Débranchez l'appareil en tenant la fiche, et non le câble.

Entretien/nettoyage

▶ Veillez à ce que les enfants soient sous surveillance s'ils effectuent des opérations de nettoyage et d'entretien.
Débranchez l'appareil de l'alimentation électrique avant d'entreprendre tout entretien de routine.
▶ Gardez la partie inférieure du hublot propre et ouvrez la porte et le tiroir à lessive si l'appareil n'est pas utilisé afin d'éviter les odeurs.
N'utilisez pas de pulvérisateur ou de vapeur d'eau pour nettoyer l'appareil.
Faites remplacer un cordon d'alimentation électrique endommagé uniquement par le fabricant, son représentant ou des personnes qualifiées, afin d'éviter tout risque.
N'essayez pas de réparer l'appareil vous-même. En cas de réparation, contactez notre service client.
▶ Retirez de l'appareil tous les corps étrangers tels que les objets métalliques, les produits chimiques, les articles fragiles, les bougies et cigarettes allumées, et

Installation

L'appareil doit être placé dans un endroit bien aéré. Assurez-vous que l'emplacement permet l'ouverture complète de la porte.
N'installez jamais l'appareil à l'extérieur, dans un endroit humide ou susceptible de présenter des fuites d'eau, par exemple sous ou à proximité d'un évier. En cas de fuite d'eau, coupez l'alimentation électrique et laissez la machine sécher naturellement.

AVERTISSEMENT !

Installation

N'installez ou n'utilisez l'appareil qu'à un endroit où la température ambiante est supérieure à 5 °C.
▶ Ne placez pas l'appareil directement sur un tapis ou à proximité d'un mur ou d'un meuble.
N'installez pas l'appareil en plein soleil ou à proximité de sources de chaleur (par exemple, des poêles, des radiateurs).
▶ Assurez-vous que les informations électriques figurant sur la plaque signalétique correspondent à l'alimentation électrique. Si ce n'est pas le cas, contactez un électricien.
▶ N'utilisez pas d'adaptateurs multiprises ni de câbles de rallonge.
▶ Utilisez uniquement le câble électrique et le jeu de tuyaux flexibles fourni.
▶ Veillez à ne pas endommager le câble électrique et la fiche. En cas d'endommagement, faites-le/la remplacer par un électricien.
Utilisez une prise distincte avec mise à la terre pour l'alimentation électrique, facilement accessible après l'installation. L'appareil doit être mis à la terre.
Uniquement pour le Royaume-Uni : Le câble d'alimentation de l'appareil est équipé d'une fiche à 3 fils (mise à la terre) qui s'adapte à une prise standard à 3 fils (mise à la terre). Ne jamais couper ou démonter la troisième broche (mise à la terre). Une fois l'appareil installé, la prise doit être accessible.
▶ Assurez-vous que les joints et les raccords des tuyaux flexibles sont fermes et qu'il n'existe pas de fuite.

Usage prévu

Cet appareil est destiné à laver uniquement du linge lavable en machine. Suivez toujours les instructions figurant sur l'étiquette de chaque vêtement. Cet appareil est conçu exclusivement pour un usage domestique à l'intérieur de la maison. Il n'est pas destiné à un usage commercial ou industriel.

Il est absolument interdit de modifier l'appareil. Un usage non conforme peut entraîner des risques et la perte de toute garantie et de toute possibilité de réclamation.

Information :

En raison de modifications techniques et de modèles différents, les illustrations des chapitre suivants peuvent être différentes de votre modèle.

2.1 Image de l'appareil.

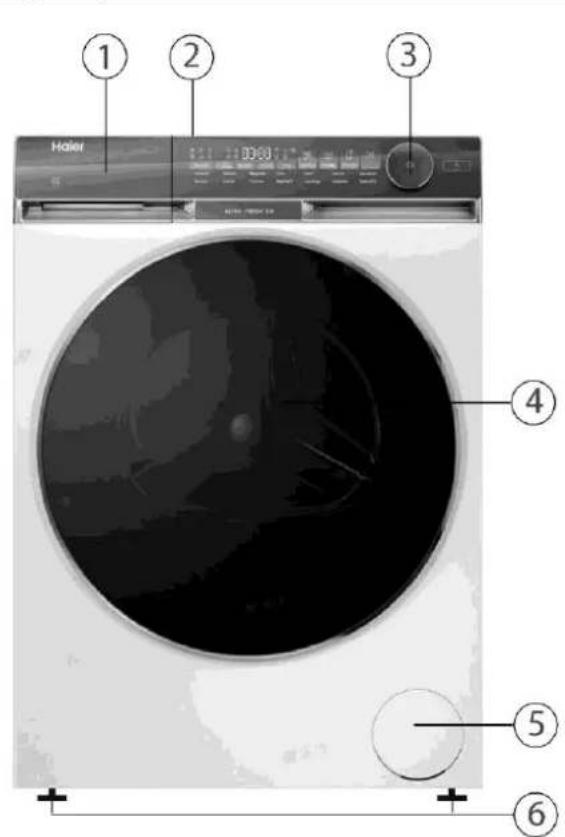

Avant (Fig. 2-1):

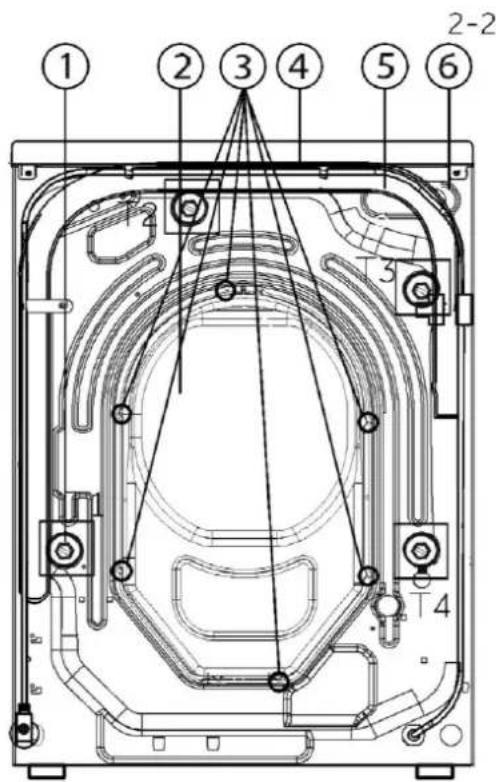

Arrière (Fig. 2-2) :

Haier ① ② ③ ④ ⑤ ⑥

1 Tiroir à lessive/adoucissant

2 Plan de travail

3 Panneau de commande

4 Porte

5 Couvercle du filtre

6 Pieds réglables

① ② ③ ④ ⑤ ⑥ 2-2 3 4

1 Boulons de transport (T1-T4)

2 Couvercle arrière

3 Vis du couvercle arrière

4 Cordon d'alimentation

5 Tuyau flexible de vidange

6 Vanne d'arrivée d'eau

2.2 Accessoires

Vérifiez les accessoires et la documentation conformément à cette liste (Fig. 2-3) :

Ensemble
tuyau flexible d'arrivée

5 bouchons

Support de tuyau flexible de vidange

2x 2x

Patins de réduction du niveau sonore

Carte de garantie

Notice d'utilisation

Étiquette Énergie

2-3

Garantie des pièces 10 ans

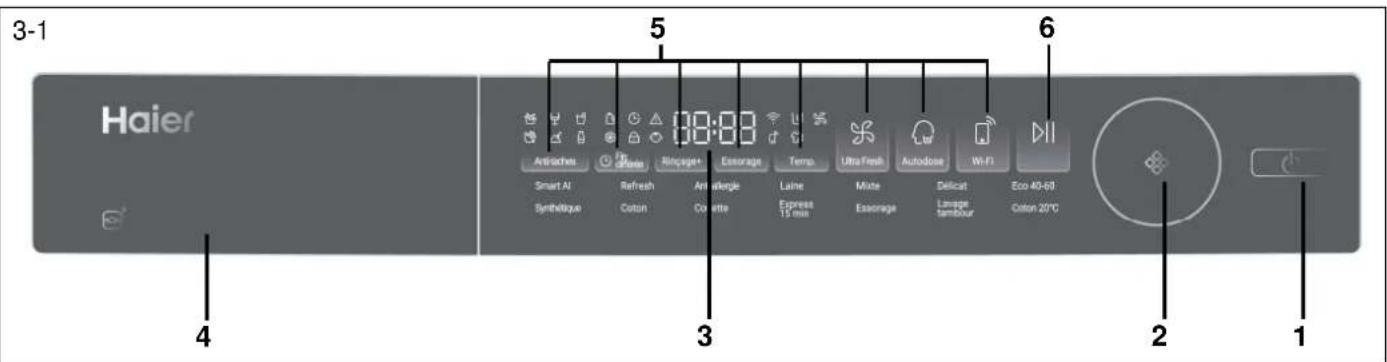

3-1 Haier 5 6 4 3 2 1 Antioches Smart AI Synthèque Refresh Cotton Rinçage+ Artikelle Colette Eosorage Laine Express 15 mm Temp. Ultra Fresh Mixte Eosorage Autodose Delicate Lavage tambour WiFi Eco 40-60 Cotton 20°C

1 Touche « Marche/Arrêt »

3 Afficheur

5 Touches de fonction

2 Sélecteur de programme

4 Tiroir à lessive/adoucissant

6 Touche « Départ/Pause »

Information : signal acoustique

Dans les cas suivants, un signal acoustique n'est pas émis par défaut :

lorsque vous appuyez sur une touche

▶ à la fin du programme ;

en tournant le sélecteur de programmes

Le signal acoustique peut être sélectionné si nécessaire ; voir UTILISATION QUOTIDIENNE (voir P18 6.13).

3-2

3.1 Touche Marche/Arrêt

Effleurez légèrement cette touche (Fig. 3-2) pour l'allumer, l'afficheur brille, l'indicateur de la touche « Départ/Pause » clignote. Effleurez-la à nouveau pendant environ 2 secondes pour l'éteindre. Si aucun élément du panneau ou programme n'est activé au bout d'un certain temps, la machine s'arrête automatiquement.

Information : appareil éteint

Sans connexion Wi-Fi, l'appareil allumé s'éteint automatiquement s'il n'est pas activé dans les 2 minutes précédant le début du programme ou à la fin du programme. Avec une connexion Wi-Fi, le temps d'attente est de 24 heures.

3.2 Sélecteur de programme

En tournant le bouton (Fig. 3-3), il est possible de sélectionner l'un des 14 programmes, la LED correspondante s'allume et les réglages par défaut s'affichent.

3.3 Afficheur

L'afficheur (Fig. 3-4) indique les informations suivantes :

▶ Temps de lavage
▶ Fin différée
▶ Codes d'erreur et informations d'entretien
Symboles de l'afficheur
▶ Vitesse, température, etc.

Symbole	Signification
	Lessive dans le tiroir.
	Adoucissant dans le tiroir.
	Delay.
	La porte du tambour est verrouillée.
	Alarme.
	Le panneau de commande est verrouillé.
	L'appareil est connecté au Wi-Fi.
	Remote.
	Prélavage.
	Vapeur : Smart AI, Spécial allergies disposent par défaut de la fonction de lavage à la vapeur.
	Ultra fresh.

3.4 Touches de fonction

Les touches de fonction (Fig. 3-5) permettent d'activer des options supplémentaires du programme sélectionné avant que celui-ci ne démarre. Les indicateurs correspondants apparaissent.

Si vous éteignez l'appareil ou si vous configurez un nouveau programme, toutes les options sont désactivées.

Si une touche a plusieurs options, l'option souhaitée peut être sélectionnée en effleurant de manière séquentielle la touche.

3-5 Antiaches Rigager Eosorage Temp UltraFresh Autoclase Wi-Fi

Remarque : réglages d'usine

Pour obtenir les meilleurs résultats dans chaque programme, Haier a soigneusement défini des réglages spécifiques par défaut. S'il n'existe pas de contrainte particulière, il est recommandé d'utiliser les réglages par défaut.

3.4.1 Touche « Anti-taches »

Effleurez cette touche (Fig. 3-6) pour choisir les caractéristiques spéciales des taches. Les symboles sont expliqués dans le tableau suivant.

Herbe

Sang

Vin

Terre

Jus

Lait

3.4.2 Touche de fonction « Fin différéé »

Appuyez sur cette touche (Fig. 3-7) pour démarrer le programme avec un certain délai. L'heure de fin de programme peut être différée par paliers de 30 minutes entre 0,5 et 24 heures (l'heure de fin différée sera ultérieure à l'heure de fin initiale). Par exemple, l'indication 6:30 signifie que la fin du cycle du programme aura lieu dans 6 heures et 30 minutes. Effleurez la touche « Départ/Pause » pour activer la programmation différée.

Elle ne s'applique pas aux programmes Refresh, Essorage, Nettoyage du tambour.

3-7 Fin différée

Remarque : lessive liquide

En cas d'utilisation de lessive liquide, il n'est pas recommandé d'activer la fin différée.

3-8

3.4.3 Touche de fonction « Rinse+ »

Effleurez cette touche (Fig. 3-8) pour rincer le linge plus intensément à l'eau froide. Il est recommandé d'utiliser cette fonction pour les personnes ayant une peau sensible. Si vous appuyez plusieurs fois sur cette touche, vous pouvez sélectionner entre zéro et trois cycles supplémentaires. Ils apparaissent sur l'afficheur comme suit : P--0/P--1/P--2/P--3. Les options de chaque programme sont différentes.

3-9

3.4.4 Touche de fonction « Essorage »

Appuyez sur cette touche (Fig. 3-9) pour modifier ou désélectionner l'essorage du programme. Si aucune valeur n'est allumée (afficheur indiquant « ☐ »), le linge ne sera pas essoré.

3-10

3.4.5 Touche de fonction « Temp. »

Appuyez sur cette touche (Fig. 3-10) pour modifier la température de lavage du programme. Si aucune valeur n'est allumée (afficheur indiquant « -- »), l'eau ne sera pas chauffée.

3-11

3.4.6 Touche de fonction « Ultra Fresh »

Appuyez sur cette touche, l'icône d'air frais s'allume (Fig. 3-11). La fonction d'air frais démarre après la fin du programme. L'air est soufflé dans le tambour par le ventilateur à l'avant, ce qui permet de rafraîchir les vêtements et de sécher le joint et la partie située entre le tambour intérieur et le tambour extérieur, évitant ainsi le développement de moisissures et de bactéries à l'intérieur du tambour et empêchant les mauvaises odeurs. L'air s'écoule des deux côtés de la face avant du tableau de commande principal : cela peut durer jusqu'à 12 heures jusqu'à ce que le consommateur l'arrête. Pendant que de l'air frais est soufflé, vous pouvez appuyer sur la touche « Départ/Pause » pour mettre la machine en pause. Ouvrez la porte pour prendre des vêtements, puis appuyez à nouveau sur la touche « Départ/Pause » pour recommencer à faire souffler de l'air frais.

3-12

3.4.7 Touche de fonction « Auto Dose »

Effleurez cette touche (Fig.3-12), l'écran affichera automatiquement « 100 ». Effleurez à nouveau ou plusieurs fois la touche « Auto Dose » pour modifier la quantité de lessive. L'écran affiche tour à tour les cycles « 100 », « 70 », « 40 », « OFF », « 200 », « 150 », « 120 », « 100 ». Lorsque la sélection du pourcentage de dosage requis est terminée, attendez 2 secondes, le lave-linge entre automatiquement dans l'interface de sélection de l'adoucissant, et l'écran affiche « ON » (l'adoucissant est utilisé par défaut). Pour annuler l'utilisation de l'adoucissant, effleurez à nouveau cette touche et l'écran affichera « OFF ».

3-13

3.4.8 Touche de fonction « Wi-Fi »

Appuyez brièvement sur cette touche (Fig. 3-13) pour activer le contrôle à distance.

Pour plus d'informations, voir le chapitre 7 consacré à l'application hOn.

3.4.9 Touche de fonction « Départ/Pause »

Appuyez doucement sur cette touche (Fig. 3-14) pour démarrer ou interrompre le programme affiché.

3.5 Sécurité enfant

Sélectionnez un programme, appuyez simultanément sur les touches « Anti-taches » et « Fin différée » (Fig. 3-15) pendant 3 secondes pour bloquer

l'activation de tous les éléments du panneau ; le panneau affiche 🌐.

Pour déverrouiller, appuyez à nouveau sur ces deux touches.

L'indication de sécurité enfant s'allume lorsqu'elle est activée. Cette fonction est facultative lorsque la machine est en marche.

L'écran affiche (Fig. 3-16) si une touche est touchée lorsque la sécurité enfant est activée. Le changement n'aura pas lieu.

Remarque : Sécurité enfant

La sécurité enfant mise en place manuellement doit être annulée manuellement ou sera annulée automatiquement à la fin du programme. La sécurité enfant ne sera pas annulée si vous éteignez l'appareil ou en présence d'une information d'erreur. Elle reste en place lorsque l'appareil est allumé la fois suivante.
Si vous utilisez la sécurité enfant, appuyez d'abord sur la touche de programme, puis la sécurité enfant sera activée.
- Maintenez-la enfoncée pendant 3 secondes, la sécurité enfant s'allume complètement et la sécurité enfant est activée.
La sécurité enfant ne peut pas être configurée ou annulée par l'intermédiaire de l'application hOn.

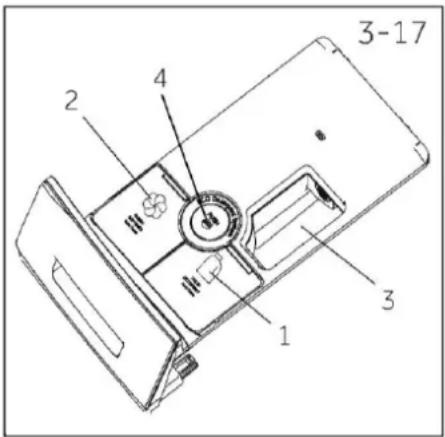

3.6 Tiroir à lessive

Ouvrez le tiroir du distributeur ; les composants suivants sont visibles (Fig. 3-17).

1 : Le compartiment de lavage principal, pour la lessive liquide.
2 : Le compartiment pour l'adoucissant.
3 : Le compartiment pour la lessive en poudre.
4 : La languette de verrouillage, appuyez dessus pour sortir le tiroir du distributeur.

Pour connaître le type de lessive adapté aux différentes températures de lavage, reportez-vous à la notice de la lessive.

3-17 1 2 3 4

Information : procédure de vérification du nombre de cycles effectué par la machine.

Procédure : en mode veille, commencez par sélectionner le programme « Coton », puis appuyez simultanément sur « Temp. » et « Speed » ; l'appareil affiche le nombre de cycles de fonctionnement pendant 2 secondes, puis revient à l'interface de veille. Le cumul des cycles en cours ajoutera un 1 à la fin du programme. Les cycles en cours sont affichés au format hexadécimal, si leur valeur est supérieure à 9999.

- Oui, ○ Facultatif, / Non

Compartiment à lessive pour :

1 Adoucissant
② Lessive 3)
3 Lessive en poudre

Programme

Charge maxi.en kgHW90/HW100

Températureen °C ^1)

↓Adoucissant

↓Lessive

↓Lessive en poudre

Type de tissu

Vitesse d'essorage préréglée en tr/min

Fonction

Durée par défaut HW90/HW100

Plage sélection-nable

Préréglage

Satins

Delay

Rinse+

Ultra Fresh

Auto Dose

Remote

Smart AI

9/10

-- à 60

40

○

○

○

Linge mixte peu sale en coton et synthétiques

1000

○

○

○

○

○

○

1:18

Refresh

1

/

/

/

/

/

/

/

/

/

/

/

/

○

0:18

Spécial allergies

9/10

-- à 90

60

○

○

○

Coton

1000

/

○

○

○

○

○

1:47

Laine

1

-- à 40

--

○

○

○

Laine ou tissu contenant de la laine, lavable en machine

800

/

○

○

/

○

○

0:40

Mixte

9/10

-- à 60

30

○

○

○

/

1000

○

○

○

○

○

○

1:10

Délicat

2/2,5

-- à 30

30

○

○

○

Linge délicat et soie

600

/

○

○

/

○

○

0:420:47

Éco 40-60

9/10

-- à 60

40

○

○

○

/

1400

○

○

○

○

○

○

2:33

Synthétiques

4,5/5

-- à 60

40

○

○

○

Tissu synthétique ou mixte

1200

○

○

○

○

○

○

2:07

Coton

9/10

-- à 90

40

○

○

○

Coton

1400

○

○

○

○

○

○

3:08

Couette

2/2,5

-- à 40

30

/

○

○

Coton

800

/

○

○

○

○

○

1:091:14

Super Fast 15 ^2)

1

-- à 40

--

○

○

○

Coton / Synthétiques

1000

/

○

○

○

○

○

0:15

Essorage

9/10

/

/

/

/

/

Tissu non fragile

1000

/

/

/

○

/

○

0:08

Nettoyage du tambour

/

--/ 90

90

/

/

/

/

/

/

/

/

/

/

○

1:00

Coton 20 °C

9/10

/

/

○

○

○

Coton

1000

/

○

○

○

○

○

0:53

-- L'eau n'est pas chauffée.

1) Sélectionnez une température de lavage à 90 °C uniquement en cas de contraintes hygiéniques particulières.

2) Réduisez la quantité de lessive, car le programme est court.

3) Le compartiment à lessive, la fonction de prélavage ne dose pas automatiquement la lessive si vous annulez la fonction de dosage automatique. Certains programmes avec fonction d'air frais doivent annuler cette dernière pour sélectionner la fonction « Programmation différée ». Pour les programmes avec fonction de lavage à la vapeur (à l'exception de Spécial allergies), la température doit être modifiée avant de sélectionner « Stains ».

Pour obtenir des informations sur la consommation d'énergie, scannez le QR code de l'étiquette Énergie. Suivant les conditions locales, la consommation d'énergie réelle peut être différente de la consommation déclarée.

Remarque : poids auto

L'appareil est équipé d'un système de reconnaissance de la charge. En cas de faible charge, certains programmes réduiront automatiquement l'énergie, l'eau et le temps de lavage. Le temps par défaut affiché peut varier en fonction du poids de la charge, ce qui implique le programme « Smart Al, Synthétiques, Coton, Coton 20 °C, Éco 40-60 ».

Informations indicatives (conformément au règlement (UE) n° 2019/2023 de la Commission) :

Capacité nominale	Programme	(kg)	(HH:MM)	ENERG ^7 (kWh/cycle)	(L/cycle)	Température maximale (°C)	Vitesse effective (tr/min)	Humidité résiduelle (%)
10 kg	Éco 40-60	10,0	3:58	0,570	66,0	28,0	1330	53,0
	Éco 40-60	5,0	2:58	0,380	40,0	26,0	1330	53,0
	Éco 40-60	2,5	2:48	0,210	28,0	25,0	1330	55,0
	Coton 20 °C	10,0	0:53	0,300	80,0	20,0	1000	65,0
	Coton 60 °C	10,0	3:28	2,000	80,0	57,0	1400	55,0
	Laine 30 °C	1,0	0:50	0,380	40,0	30,0	800	37,0
	Super Fast 15 30 °C	1,0	0:28	0,380	40,0	30,0	1000	65,0

Les valeurs indiquées pour les programmes autres que le programme Éco 40-60 sont purement indicatives.

6-Utilisation quotidienne

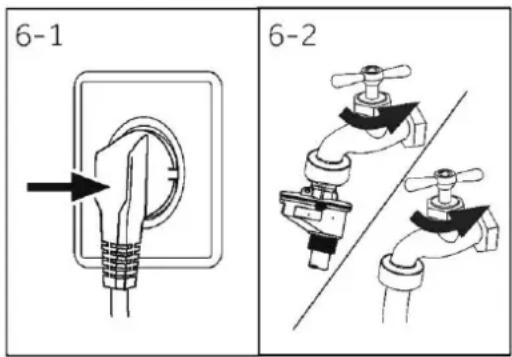

6.1 Alimentation électrique

Raccordez le lave-linge à une source d'alimentation électrique (220 V à 240 V\~/50 Hz ; Fig. 6-1). Veuillez vous référer également au paragraphe (voir P29).

6.2 Raccordement à l'eau

Avant de procéder au raccordement, vérifiez la propreté et la clarté de l'arrivée d'eau.
▶ Ouvrez le robinet (Fig. 6-2).

6-1 6-2

Information : étanchéité

Avant toute utilisation, vérifiez l'étanchéité des joints entre le robinet et le tuyau flexible d'arrivée en ouvrant le robinet.

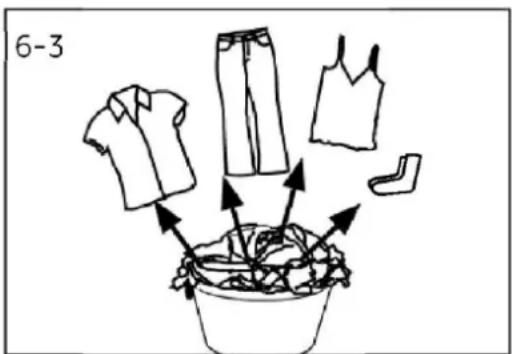

6.3 Préparation du linge

▶ Triez les vêtements en fonction de leur matière (coton, synthétiques, laine ou soie, etc.) et de leur degré de salo (Fig. 6-3). Faites attention aux indications d'entretien des étiquettes de lavage.
▶ Séparez les vêtements blancs des vêtements de couleur. Commencez par laver les textiles de couleur à la main pour vc s'ils décolorent ou s'ils déteignent.
▶ Videz les poches (clés, pièces de monnaie, etc.) et retirez les objets décoratifs plus durs (broches, par exemple).
Les vêtements sans ourlets, les vêtements délicats et les textiles finement tissés tels que les rideaux de type voile doivent être placés dans un sac de lavage pour prendre soin de ce linge délicat (il serait préférable de les laver à la main ou à sec).
▶ Fermez les fermetures Éclair, les fermetures Velcro et les crochets, et assurez-vous que les boutons sont bien cousus.
Placez les articles sensibles comme le linge sans ourlet fixe, les sous-vêtements délicats et les petits articles comme les chaussettes, les ceintures, les soutiens-gorge, etc. dans un sa de lavage.
Dépliez les grands morceaux de tissu tels que les draps de lit les couvre-lits, etc.
▶ Retournez les jeans et les textiles imprimés, décorés ou très colorés ; lavez-les éventuellement séparément.

6-3

ATTENTION!

Les objets non textiles ainsi que les petits objets non fixés ou à arêtes vives peuvent provoquer de dysfonctionnements et endommager les vêtements et l'appareil.

Tableau d'entretien des textiles

Lavage
	Lavable jusqu'à 95 °C cycle normal		Lavable jusqu'à 60 °C cycle normal		Lavable jusqu'à 60 °C cycle doux
	Lavable jusqu'à 40 °C cycle normal		Lavable jusqu'à 40 °C cycle doux		Lavable jusqu'à 40 °C cycle très doux
	Lavable jusqu'à 30 °C cycle normal		Lavable jusqu'à 30 °C cycle doux		Lavable jusqu'à 30 °C cycle très doux
	Lavage à la main maxi 40 °C		Ne pas laver
Blanchiment
	Tout blanchiment autorisé		Uniquement à l'oxygène/sans chlore		Ne pas blanchir
Séchage
	Séchage en sèche-linge possible à température normale		Séchage en sèche-linge possible à température inférieure		Ne pas sécher en sèche-linge
	Séchage sur fil		Séchage à plat
Repassage
	Repasser à une température maximale de 200 °C		Repasser à température moyenne jusqu'à 150 °C		Repasser à basse température jusqu'à 110 °C, sans vapeur (le repassage à la vapeur peut causer des dommages irréversibles)
	Ne pas repasser
Entretien par un professionnel
	Nettoyage à sec au tétrachloroéthène		Nettoyage à sec aux hydrocarbures		Ne pas nettoyer à sec
	Nettoyage humide par un professionnel		Pas de nettoyage humide par un professionnel

Blanchiment
Repassage
Entretien par un professionnel
Certains de ces symboles peuvent ne pas figurer dans le menu de l'appareil.

6.4 Chargement de l'appareil

▶ Mettez le linge dans la machine, un article à la fois.
▶ Ne surchargez pas la machine. N'oubliez pas que la charge maximale varie selon le programme ! Règle d'or, pour la charge maximale : conservez une distance de 15 cm entre la charge et le haut du tambour.
▶ Fermez la porte avec précaution, en veillant à ce qu'aucun vêtement ne s'y accroche.

6.5 Choix de la lessive

L'efficacité et la réussite du lavage sont déterminées par la qualité de la lessive utilisée.
Utilisez uniquement une lessive approuvée pour le lavage en machine.
▶ Si nécessaire, utilisez des lessives spécifiques, par exemple pour les synthétiques et la laine.
▶ Voir les conseils sur les autocollants de lessive du plan de travail.
N'utilisez pas de produits de nettoyage à sec tels que du trichloréthylène et des produits similaires.

Choix de la meilleure lessive

	Type de lessive
Programme	Universel	Couleur	Délicat	Spécial	Adoucissant
Smart AI	√	√	-	-	√
Refresh	-	-	-	-	-
Spécial allergies	√P	√	-	-	√
Laine	-	-	√	√	√
Mixte	√L	√	-	-	√
Délicat	-	-	√	√	√
Éco 40-60	√	√	-	-	√
Synthétiques	-	√	-	-	√
Coton	√	√	-	-	√
Couette	-	-	√L	√	○
Super Fast 15'	√L	√L	-	-	√
Essorage	-	-	-	-	-
Nettoyage du tambour	-	-	-	√	-
Coton 20 °C	√	√	-	-	√

L = Lessive en gel/liquide
P = Lessive en poudre
√ = Recommandé
- = Non recommandé
O = Non

En cas d'utilisation de lessive liquide, il n'est pas recommandé d'activer la Fin différée.

Nos recommendations :

Lessive en poudre :	20 °C à 90 °C* (utilisation optimale : 40-60 °C)
Lessive couleur :	20 °C à 60 °C* (utilisation optimale : 30-60 °C)
Lessive laine/délicat :	20 °C à 30 °C (utilisation optimale : 20-30 °C)

* Sélectionnez une température de lavage à 90 °C uniquement en cas de contraintes hygiéniques particulières.

* Si vous sélectionnez une température de l'eau à 60 °C ou plus, nous vous conseillons d'utiliser moins de lessive. Utilisez le désinfectant spécial, qui convient aux tissus en coton ou en matières synthétiques.

* Il est préférable d'utiliser moins de lessive en poudre ou une lessive en poudre non moussante.

1. Faites glisser le tiroir à lessive pour l'ouvrir.
2. Versez les produits chimiques nécessaires dans les compartiments correspondants (Fig. 6-4).
3. Repoussez doucement le tiroir.

Remarque :

N'utilisez pas trop de lessive ou d'adoucissant.
Suivez les instructions figurant sur le paquet de lessive.
La lessive liquide concentrée doit être diluée avant d'être ajoutée.
▶ Sélectionnez soigneusement les réglages du programme en fonction des symboles d'entretien figurant sur les étiquettes de tous les vêtements et du tableau de programmes.

6.7 Allumez l'appareil

Effleurez la touche « Marche/Arrêt » pour allumer l'appareil (Fig. 6-5). La LED de la touche « Départ/Pause » se met à clignoter.

6.8 Sélection d'un programme

Pour obtenir les meilleurs résultats de lavage, sélectionnez un programme adapté au degré de saleté et au type de linge.

Tournez le bouton de programme (Fig. 6-6) pour sélectionner le programme adéquat. Le voyant du programme associé s'allume et les paramètres par défaut s'affichent.

Remarque : élimination des odeurs

Avant la première utilisation, il est recommandé d'exécuter le programme « Nettoyage du tambour » sans rien à l'intérieur pour éliminer les éventuels résidus. Si nécessaire, ajoutez une petite quantité de nettoyant spécial machine dans le compartiment à produit de lavage (2) ou versez-le directement dans le tambour.

6.9 Ajout de sélections individuelles

Sélectionnez les options et les réglages requis (Fig. 6-7) ; voir la section Panneau de commande.

6.10 Démarrage du programme de lavage

Effleurez la touche « Départ/Pause » (Fig. 6-8) pour démarrer. La LED de la touche

« Départ/Pause » cesse de clignoter et s'allume en continu.

L'appareil fonctionne selon les réglages actuels.

Les modifications ne sont possibles que si vous annulez le programme.

6-8

6.11 Interruption / annulation du programme de lavage

Pour interrompre un programme en cours, effleurez la touche « Départ/Pause ». La LED au-dessus de la touche clignote. Touchez-la à nouveau pour reprendre le fonctionnement.

Pour annuler un programme en cours et tous ses réglages individuels :

1. Effleurez la touche « Départ/Pause » pour interrompre le programme en cours.
2. Appuyez sur la touche « Marche/Arrêt » pendant environ 2 secondes pour éteindre l'appareil.
3. Appuyez sur la touche « Marche/Arrêt » pour allumer l'appareil, sélectionnez le programme Essorage et « Pas de Speed », lancez le programme Essorage pour évacuer l'eau.
4. Après avoir fermé le programme pour redémarrer l'appareil, sélectionnez un nouveau programme et démarrez-le.

6.12 Après le lavage

Remarque : verrouillage de la porte

Pour des raisons de sécurité, la porte est partiellement verrouillée pendant le cycle de lavage. Il n'est possible d'ouvrir la porte qu'à la fin du programme ou après l'annulation correcte du programme (voir la description ci-dessus).
En cas de niveau d'eau élevé, de température de l'eau élevée et pendant l'essorage, il n'est pas possible d'ouvrir la porte ; l'indication L est'affichée.

1. À la fin du cycle du programme, l'indication End apparaît.
2. L'appareil s'éteint automatiquement.
3. Enlevez le linge dès que possible pour le préserver et éviter qu'il ne se froisse davantage.
4. Coupez l'arrivée d'eau.
5. Débranchez le cordon d'alimentation.
6. Ouvrez la porte pour éviter la formation d'humidité et d'odeurs. Laissez-le lave-linge ouvert lorsqu'il n'est pas utilisé.
7. Les petits vêtements se collent facilement aux parois après un séchage à grande vitesse ; ne l'oubliez pas lors de l'ouverture de la porte pour prendre les vêtements.

Information : mode veille/mode économie d'énergie

L'appareil allumé passe en mode veille s'il n'est pas activé dans les 2 minutes précédant le début du programme ou à la fin du programme. L'afficheur s'éteint. Cela permet d'économiser de l'énergie. Pour interrompre le mode veille, effleurez la touche « Marche/Arrêt ».

6.13 Activation ou désactivation de la sonnerie

Le signal acoustique peut être sélectionné si nécessaire :

1. Allumez l'appareil.
2. Sélectionnez le programme « Mixte ».
3. Appuyez simultanément sur les touches « Stains » et « Rinse+ » pendant environ 3 secondes.
   L'indication « Off apparaît et la sonnerie est alors désactivée.
   Pour activer la sonnerie, appuyez à nouveau simultanément sur ces deux touches ; l'indication « ON » apparaît.

7.1 Informations générales

Cet appareil est équipé de la technologie Wi-Fi pour être contrôlé à distance via l'application hOn.

AVERTISSEMENT !

Respectez les mesures de sécurité indiquées dans ce manuel, même lorsque vous utilisez l'appareil via l'application. Le respect de ces instructions est essentiel pour une utilisation sûre.

7.2 Exigences

1. Réseau Wi-Fi : Un routeur compatible avec la norme 802.11b/g/n et la bande de 2,4 GHz est nécessaire. Les réseaux fonctionnant à 5 GHz et les réseaux publics ne sont pas pris en charge. Le nom du réseau (SSID) doit comporter entre 1 et 32 caractères, et le mot de passe entre 8 et 64 caractères. Les options de cryptage incluent open, WPA-PSK et WPA2-PSK.
2. Appareils compatibles : L'application est disponible pour les appareils Android, iOS et Huawei, à la fois sur les tablettes et les smartphones.
3. Positionnement : Installez l'appareil dans un endroit où le signal Wi-Fi est puissant.

Caractéristiques techniques du Wi-Fi :

• Fréquence : 2400 MHz - 2483,5 MHz
• Puissance maximale : 20 dBm
• Norme : IEEE802.11b/g/n & BEE V4.2

7.3 Téléchargement et installation de l'application hOn

1. Téléchargez l'application en scannant le code QR ci-dessous ou en vous rendant sur go.haier-europe.com/download-app.

Téléchargez hOn l'application

Remarque : inscription

La création d'un profil (inscription) n'est requise que lors de la première utilisation ou si le compte a été supprimé/désactivé. Pour les utilisations ultérieures, il vous suffit de vous connecter avec votre adresse électronique et votre mot de passe. Consultez le mode DÉMO de l'application pour découvrir les fonctionnalités Wi-Fi.

7.4 Appairage de l'appareil.

Information :

Le réseau domestique doit être réglé sur 2,4 GHz ; les réseaux fonctionnant sur 5 GHz ne sont pas pris en charge. Assurez-vous que votre smartphone est connecté au même réseau Wi-Fi 2,4 GHz que celui que vous souhaitez utiliser pour configurer l'appareil.

1. Ouvrez l'application hOn, créez un nouveau profil (ou connectez-vous si vous en avez déjà un).
2. Appuyez sur « Ajouter un appareil » et suivez les instructions à l'écran de votre smartphone pour terminer la configuration.

7.5 Activation du contrôle à distance

1. Assurez-vous que le routeur est sous tension et connecté à Internet.
2. Chargez le linge et fermez la porte.
3. Allumez l'appareil.
4. Appuyez brièvement sur la touche Wi-Fi . La porte se verrouille.
5. Démarrez le cycle via l'application. Le panneau de commande est désactivé, à l'exception des touches « MARCHE/ARRÊT » et « DÉPART/PAUSE ». Seule la sécurité enfants sera disponible pendant le programme.
6. Le contrôle à distance peut également être activé pendant le cycle en appuyant brièvement sur la touche

Wi-Fi

Remarque : expiration du contrôle à distance

Vous pouvez envoyer une commande à partir de l'application jusqu'à 24 heures après l'activation du Contrôle à distance.

7.6 Désactivation du Contrôle à distance

1. Pendant un cycle, vous pouvez désactiver le Contrôle à distance en appuyant brièvement sur la touche Wi-Fi ; le cycle se poursuivra. Vous pouvez consulter le statut du cycle dans l'application, mais vous ne pourrez pas envoyer de commandes (par exemple, arrêt/pause).
2. Si les conditions de sécurité le permettent, la porte peut être ouverte.
3. Pour reprendre le contrôle à distance via l'application, assurez-vous que la porte est fermée, puis appuyez à nouveau brièvement sur la touche Wi-Fi.

7.7 Fin du cycle avec le contrôle à distance

1. À la fin du cycle, la porte se déverrouille et le Contrôle à distance est désactivé.
2. Au bout de 2 minutes, l'appareil s'éteint automatiquement.

7.8 Désactiver le module Wi-Fi et effacer les informations d'identification du réseau

Pour supprimer les informations enregistrées sur le réseau Wi-Fi et éteindre le module Wi-Fi :

1. Mettez l'appareil sous tension.
2. Sans démarrer de cycle, appuyez sur la touche Wi-Fi message « rESt » apparaisse.
   pendant 5 secondes jusqu'à ce que le
3. Appuyez sur la touche « Delay » et maintenez-la enfoncée pendant encore 5 secondes jusqu'à ce que le message « donE » apparaisse.
4. Les informations de configuration seront supprimées. Sélectionnez un programme ou éteignez l'appareil pour quitter.
5. Pour reconfigurer l'appareil, retirez-le de l'application hOn et lancez une nouvelle procédure d'appairage.

Information :

N'utilisez cette procédure que si vous avez l'intention de vendre l'appareil.

Utilisation respectueuse de l'environnement

Pour optimiser l'utilisation de l'énergie, de l'eau, de la lessive et du temps, il est conseillé d'utiliser la charge maximale recommandée.
▶ Ne surchargez pas la machine (largeur de la main au-dessus du linge).
Pour le linge peu sale, sélectionnez le programme Super Fast 15'.
Utilisez les doses exactes de chaque produit de lavage.
▶ Sélectionnez la température de lavage la plus basse possible ; les lessives modernes nettoient efficacement en dessous de 60 °C.
Augmentez les réglages par défaut uniquement en cas de linge très taché.

Informations générales :

Le programme Éco 40-60 permet de nettoyer dans le même cycle du linge en coton normalement sale et déclaré lavable à 40 °C ou 60 °C. Ce programme est utilisé pour évaluer la conformité à la législation européenne en matière d'écoconception ;
Les programmes les plus efficaces en termes de consommation d'énergie sont généralement ceux qui fonctionnent à des températures plus basses et sur une plus longue durée ;
Le bruit et la teneur en humidité résiduelle sont influencés par la vitesse d'essorage : plus la vitesse d'essorage est élevée pendant la phase d'essorage, plus le bruit est important et plus la teneur en humidité résiduelle est faible.

9.1 Nettoyage du tiroir à lessive

Vérifiez toujours l'absence de résidus de lessive. Nettoyez régulièrement le tiroir (Fig. 9-1) :

1. Tirez le tiroir jusqu'en butée.
2. Appuyez sur le bouton de déverrouillage et retirez le tiroir.

3. Essuyez l'intérieur du compartiment à l'aide d'une serviette.

4. Rincez le tiroir à l'eau jusqu'à ce qu'il soit propre et réinsérez le tiroir dans l'appareil.

9.2 Nettoyage de la machine

▶ Pendant le nettoyage et l'entretien de la machine, débranchez-
Utilisez un chiffon doux avec du liquide savonneux pour nettoyer l'extérieur de la machine (Fig. 9-2) et les composants en caoutchouc.
N'utilisez pas de produits chimiques organiques ou de solvants corrosifs.

9.3 Vanne d'arrivée d'eau et filtre de la vanne d'arrivée

Pour éviter que des substances solides comme le calcaire n'obstru l'arrivée d'eau, nettoyez régulièrement le filtre de la vanne d'arrivée

Débranchez le cordon d'alimentation électrique et coupez l'arrivée d'eau.
Dévissez le tuyau flexible d'arrivée d'eau à l'arrière (Fig. 9-3) de l'appareil ainsi qu'au niveau du robinet.
Rincez les filtres à l'eau et à l'aide d'une brosse (Fig. 9-4).
▶ Insérez le filtre et installez le tuyau flexible d'arrivée.
▶ Ouvrez le robinet pour voir s'il fuit.

9.4 Nettoyage du tambour

Retirez du tambour et de la rainure du joint de la porte (anneau en caoutchouc) les objets lavés accidentellement, en particulier les pièces métalliques telles que les épingles, les pièces dmonnaie, etc. car ils provoquent des taches de rouille et des dommages.
Pour éliminer les taches de rouille, utilisez un nettoyant sans chlorure. Respectez les consignes d'avertissement du fabricant du produit de nettoyage.
Pour le nettoyage, n'utilisez pas d'objets durs ou de laine d'acie
Après la procédure, ouvrez la porte, utilisez une serviette pour nettoyer les taches et la mousse autour de la garniture et garde l'intérieur et l'extérieur de la garniture propres (Fig. 9-5).

9-1 2 1

Information : hygiène

Pour l'entretien régulier, nous recommandons d'exécuter le programme « Nettoyage du tambour » avant d'atteindre les 50 cycles afin d'éviter d'éventuels résidus corrosifs. Si nécessaire, ajoutez une petite quantité de nettoyant spécial machine dans le compartiment à produit de lavage (2) ou versez-le directement dans le tambour.

9-Entretien et nettoyage

9-6 9-7

9.5 Longues périodes sans utilisation

Si l'appareil reste inactif pendant une période prolongée :

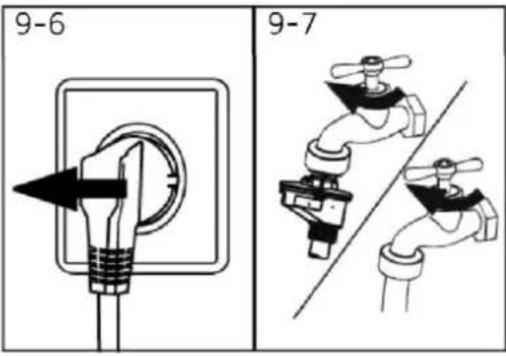

1. Débranchez la fiche électrique (Fig. 9-6).
2. Coupez l'arrivée d'eau (Fig. 9-7).
3. Ouvrez la porte pour éviter la formation d'humidité et d'odeurs. Lorsque l'appareil n'est pas utilisé, laissez la porte ouverte.

Avant l'utilisation suivante, vérifiez soigneusement le cordon d'alimentation, l'arrivée d'eau et le tuyau flexible de vidange. Assurez-vous que tout est correctement installé et vérifiez l'absence de toute fuite.

9-8 9-9

9.6 Filtre de la pompe

Nettoyez le filtre une fois par mois et vérifiez le filtre de la pompe, par exemple, si l'appareil :

▶ ne vidange pas l'eau ;
n'essore pas ;
- fait un bruit inhabituel lorsqu'il fonctionne.

AVERTISSEMENT !

Risque de brûlure ! L'eau du filtre de la pompe peut être très chaude ! Avant toute action, assurez-vous que l'eau a refroidi.

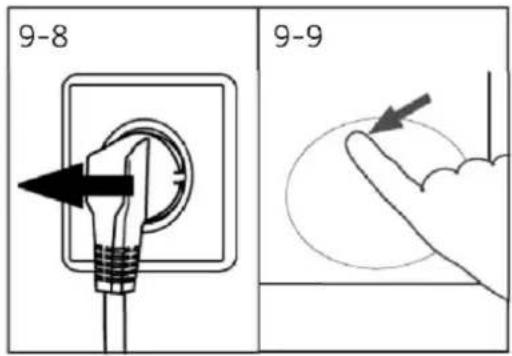

1. Éteignez et débranchez la machine (Fig. 9-8).
2. Poussez et ouvrez la trappe de service (Fig. 9-9).
3. Prévoyez un récipient plat pour recueillir l'eau de vidange (Fig. 9-10). Il risque d'y avoir beaucoup d'eau à recueillir !

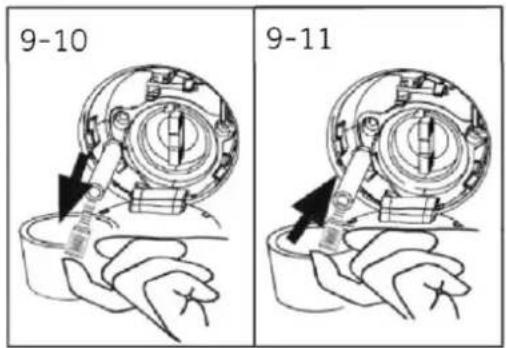

4. Tirez le tuyau flexible de vidange et maintenez son extrémité au-dessus du récipient (Fig. 9-10).
5. Retirez le bouchon d'étanchéité du tuyau flexible de vidange (Fig. 9-10).
6. Une fois la vidange terminée, fermez le tuyau flexible de vidange (Fig. 9-11) et remettez-le en place dans la machine.
7. Dévissez et retirez le filtre de la pompe dans le sens antihoraire (Fig. 9-12).
8. Retirez les contaminants et la saleté (Fig. 9-13).

1. Nettoyez soigneusement le filtre de la pompe, par exemple, à l'eau courante (Fig. 9-14).
2. Après le nettoyage, réinstallez la poignée et serrez-la jusqu'à ce qu'elle ne bouge plus. À ce stade, la poignée est en position verticale (Fig. 9-15).
3. Fermez la trappe de service.

9-14

Le joint du filtre de la pompe doit être propre et intact. Si le couvercle n'est pas complètement serré, de l'eau risque de s'échapper.
Le filtre doit être en place, sinon cela risque d'entraîner des fuites.

9.7 Nettoyage du tambour

Ce programme est utilisé pour nettoyer les tambours intérieur et extérieur des machines à laver, et différents modes de nettoyage peuvent être sélectionnés en fonction des différents scénarios d'utilisation.

1. Mode de nettoyage des peluches : sélectionnez le programme « Nettoyage du tambour », appuyez sur la touche « Temp. », réglez la température sur « -- » (pas de chauffage) et affichez le temps de fonctionnement « 0:08 », démarrez le programme. Lors de l'utilisation du lave-linge, des squames et des peluches peuvent s'accumuler à l'intérieur de la machine. L'exécution de ce mode permet d'éliminer efficacement les squames et les peluches. N'ajoutez pas de lessive et vérifiez qu'aucun vêtement ne se trouve à l'intérieur du tambour.
2. Mode d'auto-nettoyage du tambour : sélectionnez le programme « Nettoyage du tambour », appuyez sur la touche « Temp. », réglez la température sur « 90 °C », affichez le temps de fonctionnement « 1:00 » et démarrez le programme. Ce mode permet d'éliminer efficacement les taches résiduelles sur la paroi du tambour grâce à un nettoyage à haute température. N'ajoutez pas de lessive et vérifiez qu'aucun vêtement ne se trouve à l'intérieur du tambour.

Vous pouvez résoudre de nombreux problèmes par vous-même sans expertise spécifique. En cas de problème, vérifiez toutes les possibilités indiquées et suivre les instructions ci-dessous avant de contacter un service après-vente. Voir la section SERVICE CLIENT.

AVERTISSEMENT !

Avant toute opération de maintenance, mettez l'appareil hors tension et débranchez la fiche électrique de la prise secteur.
La maintenance de l'équipement électrique doit être effectuée exclusivement par des électriens qualifiés, car des réparations incorrectes peuvent entraîner des dommages considérables.
Si le cordon d'alimentation est endommagé, il doit être remplacé uniquement par le fabricant, son représentant ou des personnes qualifiées, afin d'éviter tout risque.

10.1 Codes d'information

Les codes suivants sont affichés uniquement pour fournir des informations relatives au cycle de lavage. Aucune mesure ne doit être prise.

Code	Message
1:25	La durée restante du cycle de lavage est de 1 heure et 25 minutes.
6:30	La durée restante du cycle de lavage, y compris la fin différée sélectionnée, est de 6 heures et 30 minutes.
End	Le cycle de lavage est terminé. L'appareil s'arrête automatiquement.
Lock	La porte est fermée en raison d'un niveau d'eau élevé, d'une température de l'eau élevée ou d'un cycle d'essorage.
OFF	La sonnerie est désactivée.
ON	La sonnerie est activée.
CLOR	Les touches de fonction sont verrouillées. Le changement de programme n'est pas valide.

10.2 Dépannage à l'aide du code d'affichage

Problème	Cause	Solution
CLr FLtr	Erreur de vidange ; l'eau n'est pas complètement vidangée dans les 6 minutes.	Nettoyez le filtre de la pompe.Vérifiez l'installation du tuyau flexible de vidange.
E2	Erreur de verrouillage.	Fermez correctement la porte.
E4	Le niveau d'eau n'est pas atteint au bout de 12 minutes.Le tuyau flexible de vidange se siphonne automatiquement.	Assurez-vous que le robinet est entièrement ouvert et que la pression d'eau est normale.Vérifiez l'installation du tuyau flexible de vidange.
E8	Erreur de niveau de protection de l'eau.	Contactez le service après-vente.
E5	Erreur de vidange. L'eau n'est pas entièrement vidangée dans le temps imparti (programme Refresh).	Nettoyez le filtre de la pompe.Vérifiez l'installation du tuyau flexible de vidange.
F3	Erreur du capteur de température.	Contactez le service après-vente.
••	• Erreur de chauffage.	• Contactez le service après-vente.
F7	• Erreur du moteur.	• Contactez le service après-vente.
FA	• Erreur du capteur de niveau d'eau.	• Contactez le service après-vente.
FH	• Le module iot ne parvient pas à être configuré.	• Contactez le service après-vente.
FCO, FC1ou FC2	• Erreur de communication anormale.	• Contactez le service après-vente.
Eb	• Les vêtements sont coincés.	• Ouvrez la porte de la machine et introduisez complètement les vêtements à l'intérieur, puis appuyez sur la touche « Départ » pour lancer le programme.

10.3 Dépannage sans code d'affichage

Problème	Cause	Solution
Le lave-linge ne fonctionne pas.	Le programme n'a pas encore démarré.La porte n'est pas correctement fermée.La machine n'a pas été allumée.Panne de courant.La sécurité enfant est activée.	Vérifiez le programme et démarrez-le.Fermez correctement la porte.Allumez la machine.Vérifiez l'alimentation électrique.Désactivez la sécurité enfant.
Le lave-linge ne se remplit pas d'eau.	Absence d'eau.Le tuyau flexible d'arrivée est plié.Le filtre du tuyau flexible d'arrivée est obstrué.La pression d'eau est inférieure à 0,03 MPa.La porte n'est pas correctement fermée.Absence d'arrivée d'eau.	Vérifiez le robinet d'eau.Vérifiez le tuyau flexible d'arrivée.Débouchez le filtre du tuyau flexible d'arrivée.Vérifiez la pression de l'eau.Fermez correctement la porte.Vérifiez l'arrivée d'eau.
La machine se vidange pendant le remplissage.	La hauteur du tuyau flexible de vidange est inférieure à 80 cm.L'extrémité du tuyau flexible de vidange est peut-être immergée dans l'eau.	Assurez-vous que le tuyau flexible de vidange est correctement installé.Assurez-vous que le tuyau flexible de vidange n'est pas dans l'eau.
Absence de vidange.	Le tuyau flexible de vidange est bouché.Le filtre de la pompe est bloqué.L'extrémité du tuyau flexible de vidange se trouve à plus de 100 cm du sol.	Débouchez le tuyau flexible de vidange.Nettoyez le filtre de la pompe.Assurez-vous que le tuyau flexible de vidange est correctement installé.
Fortes vibrations lors de l'essorage.	Tous les boulons de transport n'ont pas été retirés.La position de l'appareil n'est pas stable.La charge de la machine n'est pas correcte.	Retirez tous les boulons de transport.Vérifiez que le sol est plein et solide et que la position est nivelée.Vérifiez le poids et l'équilibre de la charge.
L'opération s'arrête avant la fin du cycle de lavage.	Panne d'eau ou d'électricité.	Vérifiez l'alimentation en électricité et en eau.
Le fonctionnement s'arrête pendant un certain temps.	L'appareil affiche un code d'erreur.Problème dû à la charge.Le programme effectue un cycle de trempage.	Tenez compte des codes d'affichage.Réduisez ou ajustez la charge.Annulez le programme et redémarrez.
Une quantité excessive de mousse sort du tambour et/ou du tiroir à lessive.	La lessive n'est pas celle recommandée.Utilisation excessive de lessive.	Vérifiez les recommandations en matière de lessive.Réduisez la quantité de lessive.
Réglage automatique du temps de lavage.	La durée du programme de lavage est ajustée.	Ce phénomène est normal et n'affecte pas le fonctionnement de l'appareil.
L'essorage ne fonctionne pas.	Déséquilibre du linge.	Vérifiez la charge de la machine et le linge et relancez un programme d'essorage.
Résultat de lavage insatisfaisant.	Le degré de saleté ne correspond pas au programme sélectionné.La quantité de lessive n'était pas suffisante.La charge maximale a été dépassée.Le linge n'était pas réparti de manière uniforme dans le tambour.	Sélectionnez un autre programme.Sélectionnez la lessive en fonction du degré de saleté et des spécifications de fabrication.Réduisez la charge.Démêlez le linge.
Il reste des résidus de lessive sur le linge.	Des particules non solubles de lessive peuvent rester sous forme de taches blanches sur le linge.	Effectuez un rinçage supplémentaire.Essayez de brosser les taches du linge sec.Utilisez une autre lessive.
Le linge présente des taches grises.	Dues à de la graisse telle que de l'huile, de la crème ou de la pommade.	Prétraitez le linge à l'aide d'un nettoyant spécial.

Remarque : formation de mousse

En cas de détection d'une trop grande quantité de mousse pendant l'essorage, le moteur s'arrête et la pomp de vidange est activée pendant 90 secondes. Si l'élimination de la mousse échoue jusqu'à 3 fois de suite, le programme se termine sans essorage.

Si les messages d'erreur réapparaissent malgré les mesures prises, éteignez l'appareil, coupez l'alimentation électrique et contactez le service client.

10.4 En cas de panne de courant

Le programme en cours et ses réglages sont enregistrés. Lorsque l'alimentation électrique est rétablie, le fonctionnement reprend.

Si une panne de courant interrompt un programme de lavage en cours, l'ouverture de la porte est bloquée mécaniquement. Pour sortir le linge, le niveau d'eau ne doit pas être visible dans le hublot vitré de la porte. Risque de brûlures ! Le niveau d'eau doit être abaissé, comme décrit à la section « Filtre de la pompe ». Ensuite, tirez le levier (A) sous la trappe de service (Fig. 10-1) jusqu'à ce que la porte se déverrouille par un léger déclic. Replacez ensuite toutes les pièces.

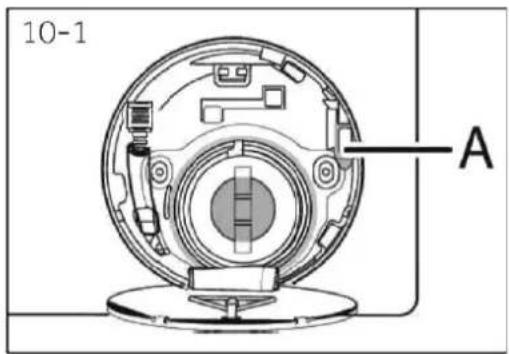

10-1 A

Lorsque le lave-linge est sûr (niveau d'eau sous le hublot sur une certaine distance, température du tambour inférieure à 55 °C, absence de rotation du tambour intérieur), il est possible de déverrouiller les portes du lave-linge.

11.1 Préparation

▶ Sortez l'appareil de son emballage.
Retirez tous les matériaux d'emballage, y compris le film de protection sur le corps et la base en polystyrène, et tenez-les hors de portée des enfants. Lors de l'ouverture de l'emballage, des gouttes d'eau peuvent apparaître sur le sac en plastique et le hublot. Ce phénomène normal résulte des tests à l'eau effectués en usine.

Remarque : mise au rebut des emballages

Conservez tous les matériaux d'emballage hors de portée des enfants et mettez-les au rebut dans le respect de l'environnement.

11.2 FACULTATIF : Installation de patins de réduction du niveau sonore

1. En ouvrant l'emballage rétractable, vous trouverez quatre patins de réduction du niveau sonore. Ils servent à réduire le niveau sonore (Fig. 11-1).
2. Posez le lave-linge sur le côté, le hublot orienté vers le haut, la partie inférieure vers l'opérateur (Fig. 11-2).
3. Retirez les patins de réduction du niveau sonore et ôtez le film de protection adhésif double face ; collez les patins sur le fond, sous le corps du lave-linge, comme indiqué à la figure 3 (les deux patins plus longs en positions 1 et 3, les deux patins plus courts en positions 2 et 4). Ensuite, replacez la machine en position verticale (Fig. 11-3).

11-1 2x 2x 11-2 11-3 1 2 3 4

Vivement conseillé :

Un patin de réduction du bruit est facultatif, il permet de réduire le bruit, c'est à vous de décider si vous souhaitez l'assembler ou non.

11.3 Démontage des boulons de transport

Les boulons de transport sont conçus pour fixer les composants anti-vibration à l'intérieur de l'appareil lors du transport afin d'éviter tout dommage interne.

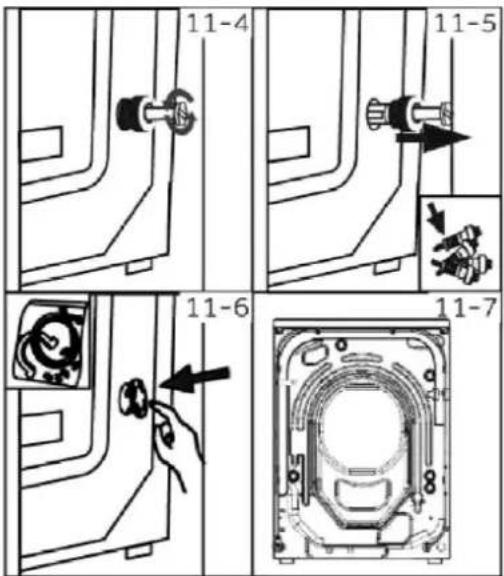

1. Retirez les 4 boulons à l'arrière et enlevez les entretoises en plastique (Fig. 11-4) (Fig. 11-5).
2. Bouchez les orifices de gauche à l'aide de bouchons d'obturation (Fig. 11-6) (Fig. 11-7).

Remarque : conservation en lieu sûr

Conservez toutes les pièces de protection lors du transport en lieu sûr à des fins d'utilisation ultérieure. Lorsque l'appareil doit être déplacé, commencez par réinstaller les pièces de protection.

11.4 Déplacement de l'appareil

Si la machine doit être déplacée à un autre endroit éloigné, replacez les boulons de transport retirés avant l'installation afin d'éviter tout dommage : L'assemblage se fait dans l'ordre inverse.

11-8 1 2

11.5 Alignement de l'appareil

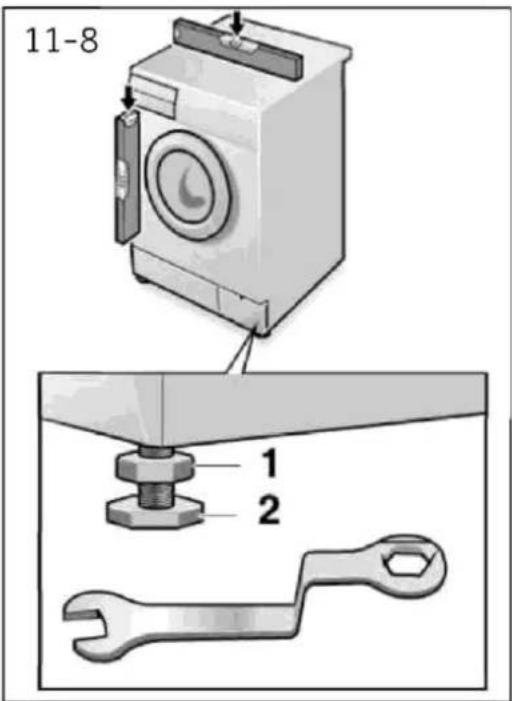

Réglez l'ensemble des pieds (Fig. 11-8) de sorte à obtenir une position parfaitement à niveau. Cela permet de minimiser les vibrations et de le bruit pendant l'utilisation. Cela permet également de réduire l'usu Pour le réglage, nous recommandons d'utiliser un niveau à but Le sol doit être aussi stable et plat que possible.

1. Desserrez le contre-écrou (1) à l'aide d'une clé.
2. Réglez la hauteur en tournant le pied (2).
3. Serrez le contre-écrou (1) contre le corps.

11.6 Raccord d'eau de vidange

Fixez correctement le tuyau flexible de vidange d'eau à la tuyauterie. Le tuyau flexible doit atteindre à un point donné une hauteur comprise entre 80 et 100 cm au-dessus du bas de l'appareil ! Dans la mesure du possible, le tuyau flexible de vidange doit toujours être fixé à l'attache située à l'arrière de l'appareil.

AVERTISSEMENT !

N'utilisez que le jeu de tuyaux flexibles fourni pour le raccordement.
▶ Ne réutilisez jamais de vieux jeux de tuyaux flexibles !
▶ Ne raccordez l'appareil qu'à l'arrivée d'eau froide.
Avant le raccordement, vérifiez que l'eau est propre et claire.

Les raccordements suivants sont possibles :

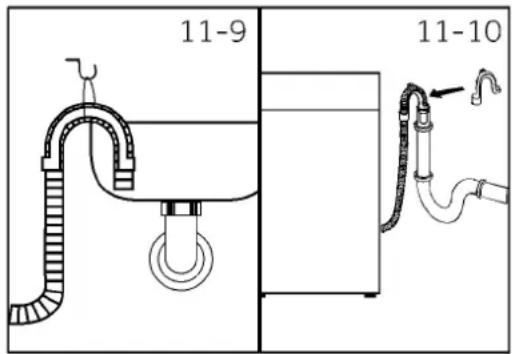

11.6.1 Tuyau flexible de vidange à l'évier

▶ Suspendez le tuyau flexible de vidange avec le support en U sur le bord d'un évier de taille adéquate (Fig. 11-9).
Empêchez suffisamment le support en U de glisser.

11.6.2 Tuyau flexible de vidange vers le raccord d'eaux usées

Le diamètre intérieur du tuyau de support à trou d'aération doit être de 40 mm minimum.
Placez 80 à 100 mm du tuyau flexible de vidange dans le tuyau d'évacuation des eaux usées.
▶ Fixez le support en U et attachez-le suffisamment (Fig. 11-10).

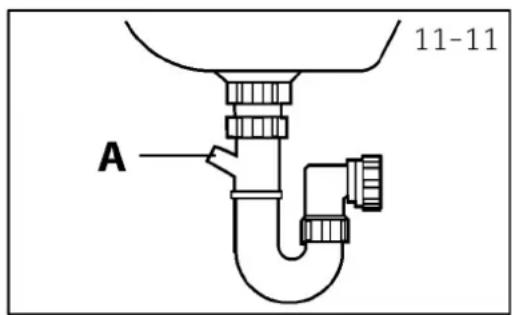

11.6.3 Raccordement du tuyau flexible de vidange à l'évier

▶ La jonction doit se situer au-dessus du siphon.
▶ Un raccord à emboîtement est généralement fermé par un patin (A). Il doit être retiré pour éviter tout dysfonctionnement (Fig. 11-11).
▶ Fixez le tuyau flexible de vidange à l'aide d'un collier de serrag

11-11 A

ATTENTION!

Le tuyau flexible de vidange ne doit pas être immergé dans l'eau et doit être solidement fixé et étanche. Si le tuyau flexible de vidange est placé sur le sol ou si le tuyau se trouve à une hauteur inférieure à 80 cm, le lave-linge se vidangera continuellement lors de son remplissage (auto-siphonnage).
Le tuyau flexible de vidange ne doit pas être prolongé par une rallonge. Si nécessaire, contactez le service après-vente.

11-12 11-13 A B C

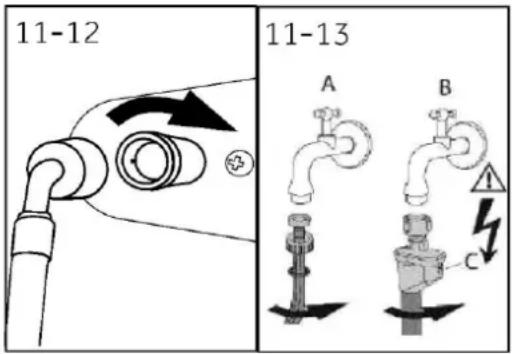

11.7 Raccordement à l'eau froide

Vérifiez que les garnitures sont insérées.

1. Raccordez le tuyau d'arrivée d'eau avec l'extrémité coudée à l'appareil (Fig. 11-12). Serrez le joint à vis à la main.
2. L'autre extrémité se branche à un robinet d'eau avec un filetage de 3/4" (env. 2 cm) (Fig. 11-13).

11-14

11.8 Raccordement électrique

Avant chaque raccordement, vérifiez les points suivants :

L'alimentation électrique, la prise et les fusibles sont conformes à la plaque signalétique.
La prise de courant est reliée à la terre et aucune multiprise ou rallonge n'est utilisée.
La fiche et la prise électriques sont strictement conformes.
▶ Uniquement pour le Royaume-Uni : la fiche britannique est conforme à la norme BS1363A.

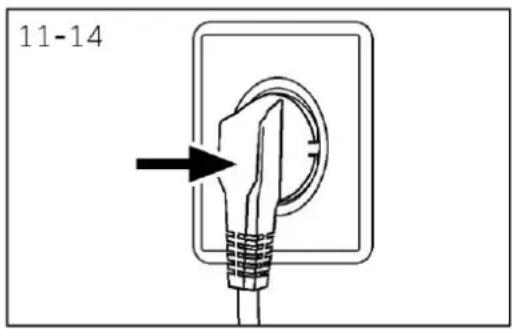

Insérez la fiche dans la prise (Fig. 11-14).

AVERTISSEMENT !

▶ Veillez à ce que tous les raccordements (alimentation électrique, tuyaux de vidange et tuyau d'eau froide) soient fermes, secs et exempts de fuites !
▶ Veillez à ce que ces pièces ne soient jamais écrasées, pliées ou tordues.
Si le cordon d'alimentation est endommagé, il doit être remplacé par l'agent de maintenance (voir la carte de garantie) afin d'éviter tout danger.

12.1 Données techniques supplémentaires

	HW90-BD14387U1	HW100-BD14387U1
Tension en V	220 V - 240 V/50 Hz
Courant en A	10
Puissance maxi. en W	2000
Pression d'eau en MPa	0,03≤P≤1
Poids net en kg	71

12.2 Dimensions du produit

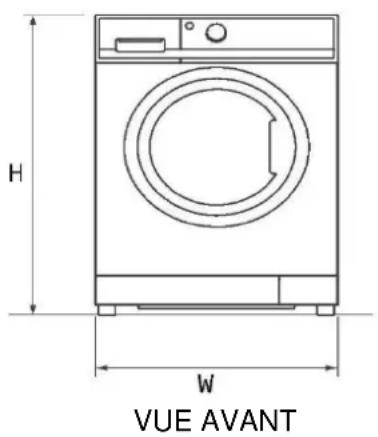

H W VUE AVANT

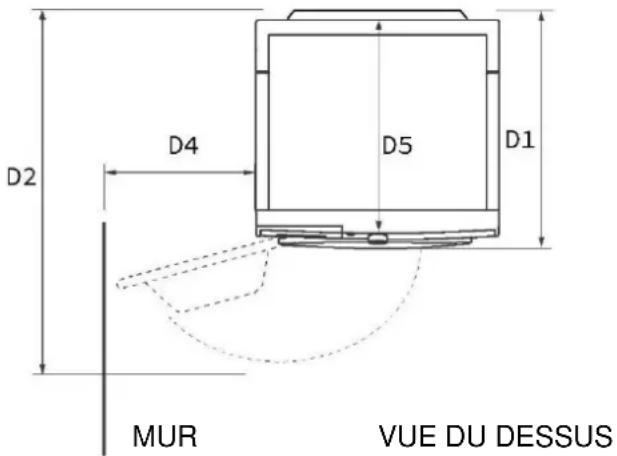

D2 D4 D5 D1 MUR VUE DU DESSUS

DIMENSIONS DU PRODUIT	HW90-BD14387U1	HW100-BD14387U1
H Hauteur totale du produit mm	850
W Largeur totale du produit mm	595
D5 Profondeur totale du produit (taille de la carte de commande principale) mm	544
D1 Profondeur totale du produit (y compris l'épaisseur de la porte) mm	593
D2 Profondeur de la porte ouverte mm	1084
D4 Distance minimale entre la porte et le mur adjacent mm	188

Information : la hauteur exacte de votre lave-linge dépend de la longueur d'extension des pieds par rapport à la base de la machine. L'espace d'installation de votre lave-linge doit être au moins 40 mm plus large et 20 mm plus profond que ses dimensions.

12.3 Normes et directives CE

Ce produit est conforme aux exigences de toutes les directives CE en vigueur et aux normes harmonisées correspondantes, qui prévoient le marquage CE.

13-Service client

FR

Nous recommandons notre service client Haier et l'utilisation de pièces de rechange d'origine. La durée minimale des pièces du lave-linge domestique est de 10 ans.

En cas de problème avec votre appareil, commencez par consulter la section DÉPANNAGE.

Si vous n'y trouvez pas la solution à votre problème,

▶ contactez votre revendeur local ;
consultez la section Service & Support sur www.haier-europe.com, où vous trouverez les numéros de téléphone et les FAQ et où vous pourrez déposer une demande de service.

Pour obtenir des informations spécifiques sur un produit, veuillez vous connecter au site officiel de Haier https://www.haier-europe.com/en_GB/technical-assistance/ et rechercher le modèle que vous utilisez. Cliquez sur le produit pour accéder à la page détaillée, puis cliquez sur « documents » pour trouver le manuel d'utilisation et le télécharger. Vous pouvez également trouver les informations sur les produits dans cette page.

Pour contacter notre service, assurez-vous de disposer des données suivantes.

Ces informations figurent sur la plaque signalétique.

Modèle N° de série

Consultez également la Carte de garantie fournie avec le produit en cas de garantie.

Pour toute question d'ordre général, vous trouverez ci-dessous nos adresses en Europe :

	Adresses européennes de Haier
Pays *	Adresse postale	Pays *	Adresse postale
Italie	Haier Europe Trading SRLVia De Cristoforis, 1221100 VareseITALIE	France	Haier France SAS3-5 rue des Graviers92200 Neuilly-sur-SeineFRANCE
Espagne Portugal	Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaESPAGNE	Belgique-FRBelgique-NLPays-BasLuxembourg	Haier Benelux SAAnderlechtRoute de Lennik 451BELGIQUE
Allemagne Autriche	Haier Deutschland GmbHHewlett-Packard-Str. 4D-61352 Bad HomburgALLEMAGNE	PologneHongrieGrèceRoumanieRussie	Haier Poland Sp.zo.o.Al.Jerozolimskie 181B 02-222Warszawa POLOGNE
Royaume-Uni	Haier Appliances UK Co.Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HR UK	République tchèque et Slovaquie	Haier Europe CR s.r.o.Sokolovská 651/136a,186 00 Praha 8,République tchèque

*Pour plus d'informations, rendez-vous sur le site www.haier-europe.com.

Les informations sur les modèles sont disponibles dans la base de données des produits à l'adresse https://eprel.ec.europa.eu/ en recherchant l'identifiant du modèle indiqué dans le champ Modèle de l'étiquette apposée sur le produit ; le lien vers le modèle dans la base de données des produits se trouve ci-dessous pour chaque identifiant de modèle :
