MODE D'EMPLOI E11775 IFM

Notice d'utilisation

Module ProcessLine

E11775

E11847

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Symbole de sécurité sur l'appareil.... 3
1.3 Avertissements 3

2 Consignes de sécurité. 4

3 Usage prévu 5
4 Montage 6

4.1 Remarques sur le câblage 6
4.2 Démontage des connecteurs avec système anti-desserrage 7

5 Raccordement électrique 8
6 LED....9
7 Entretien, réparation et élimination 10

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations, accessoires et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Symbole de sécurité sur l'appareil

Symbole de sécurité sur l'appareil :

▶ Prendre en compte la notice d'utilisation pour le fonctionnement sûr de l'appareil.

1.3 Avertissements

Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :

AVERTISSEMENT

Avertissement de dommages corporels graves

Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.

ATTENTION

Avertissement de dommages corporels légers à modérés

Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

Des dommages matériels sont possibles si l'avertissement n'est pas respecté.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.
• Observer les documents applicables.

3 Usage prévu

Le module ProcessLine passif sert de répartiteur pour le raccordement de 8 capteurs / actionneurs intelligents maximum.

Application en tenant compte des données techniques :

• Environnements industriels
• Industrie agroalimentaire (en tenant compte des matériaux utilisés → Données techniques)
• Utilisation sans armoire électrique à l'intérieur
• Environnements humides

4 Montage

▶ Mettre l'installation hors tension avant le montage.
▶ Choisir une surface de montage plane et suffisamment stable.

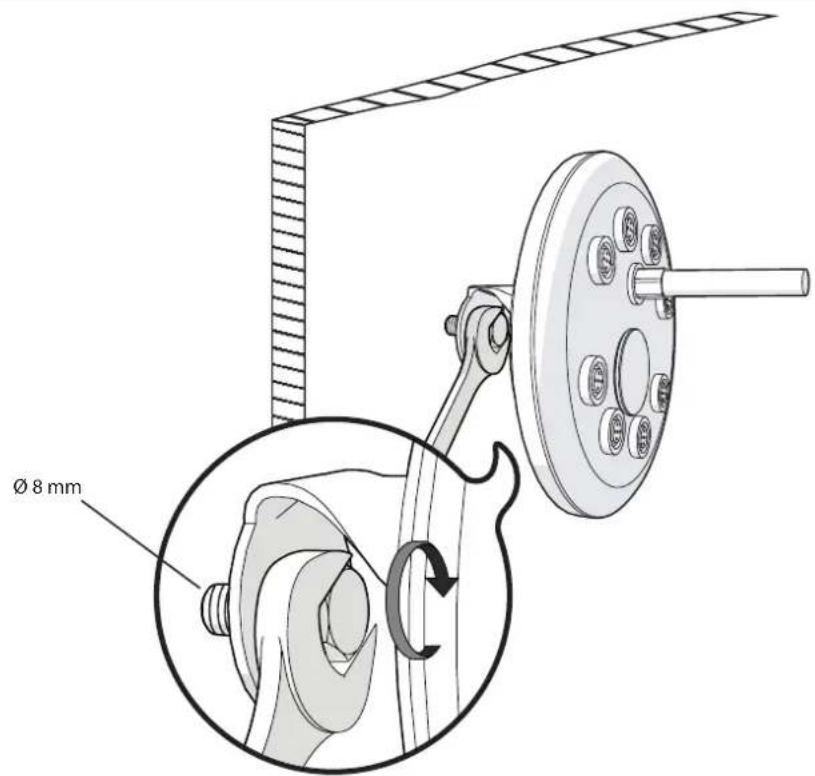

▶ Fixer la partie inférieure sur la surface de montage à l'aide du dispositif de montage.
Choisir une vis (∅ 8 mm) / un couple de serrage adapté à la surface de montage et au dispositif de montage.

Ø 8 mm

▶ Fixation alternative Souder l'embase sur les languettes sur une surface de montage appropriée.

Cela relève de la responsabilité de l'installateur du système. (Respecter les caractéristiques du matériau, limiter l'apport de chaleur dans l'appareil lors de l'opération de soudage, protéger l'appareil et les joints contre les dommages dus à l'opération de soudage).

4.1 Remarques sur le câblage

Les filetages dans l'appareil correspondent au standard M12. Afin de garantir l'indice de protection spécifié, seuls des câbles qui correspondent à ce standard doivent être utilisés. Pour les câbles coupés par l'utilisateur, le fabricant du système est responsable du type de protection.

▶ Utiliser des connecteurs avec contacts dorés.
Placer verticalement les connecteurs lors du montage afin que l'écrou moleté n'endommage pas le filetage.
▶ Respecter le codage des connecteurs lors du montage.

Si les prises sont dans l'appareil :

▶ Visser le connecteur mâle à 1,3 ± 0,1 Nm.
▶ Fermer des connexions non utilisées avec des bouchons. Couple de serrage : 1,3 ± 0,1 Nm

▶ Equiper tous les câbles sortants à partir de 500 mm maximum d'une décharge de traction appropriée. Respecter le rayon de courbure minimal des câbles (→ indications du fabricant de câbles).

L'indice de protection IP de l'ensemble du système dépend des indices de protection des appareils individuels, des éléments de connexion utilisés et des bouchons correspondants.

INFORMATION IMPORTANTE

Pas d'indice de protection / pas de protection des contacts sans connecteurs montés / bouchons.

▷ Possibilité d'encrassement / d'humidité inadmissible.
Séparation des circuits / sécurité peuvent être affectés.
Avant le montage / en cas de remplacement de l'appareil, respecter le degré de souillure 2.
▶ Séparation / sécurité assurée.

4.2 Démontage des connecteurs avec système anti-desserrage

Presser le connecteur contre l'appareil et desserrer l'écrou simultanément.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

▶ Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Les circuits AS-i / AUX sont isolés les uns des autres et des surfaces facilement accessibles de l'appareil par une isolation de base conforme à la norme CEI 61010-1 (circuit secondaire avec max. 32 V DC, dérivé du courant de réseau jusqu'à 300 V de catégorie de surtension II).

Prise M125 1 24 3	Broche
	1 AS-i +
	2 AUX +
	3 AS-i -
	4 AUX -
	5 Terre fonctionnelle FE

E11775

Câble : 10 m, PUR / PVC, noir, ∅ 11 mm ; 3 x 0,75 mm² + 16 x 0,34 mm²

E11847

Câble : 25 m, PUR / PVC, noir, ∅ 11 mm ; 3 x 0,75 mm² + 16 x 0,34 mm²

Respecter le courant de sortie max. total des connecteurs M12 (→ données techniques).

INFORMATION IMPORTANTE

Aucune limitation interne du courant.

Si les connecteurs M12 sont surchargés (surintensité), des dommages à l'appareil ou un incendie sont possibles.
▷ Chaque connexion d'alimentation AS-i + / AUX + doit être limité par des mesures externes aux valeurs des données techniques (consommation de courant).
▶ Appareil protégé.

6 LED

LED jaune allumée : entrée commutée
LED AS-i verte allumée : alimentation en tension AS-i ok

7 Entretien, réparation et élimination

L'appareil est sans entretien.

▶ Effectuer le nettoyage en tenant compte des données techniques (indice de protection) et de la technologie de raccordement utilisée.
Les produits de nettoyage doivent être contrôlés par le fabricant / l'exploitant du système quant à leur compatibilité avec les matériaux de l'appareil (→ Données techniques) et la technique de raccordement utilisée.
Les produits de nettoyage ne doivent pas endommager les matériaux de l'appareil.
L'appareil ne peut pas être réparé.
S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
