Type de produit	Module industriel répartiteur passif pour capteurs/actionneurs intelligents
Marque	IFM
Modèle	AC200A
Fonctions principales	Répartition des signaux pour capteurs et actionneurs intelligents (AS-i / IO-Link)
Alimentation électrique	AS-i + / AUX + (max 32 VDC) ou +24 V DC (US/UA) selon mode de fonctionnement
Courant max. total par connecteur M12	Voir données techniques (limitation externe requise)
Indice de protection	IP (dépend des connecteurs et bouchons utilisés)
Température d'utilisation	Environnement industriel, humide et agroalimentaire (sous réserve des matériaux)
Matériaux	Compatibles avec nettoyants industriels (données techniques)
Montage	Sur surface plane, vis Ø 8 mm ou soudure d'embase
Raccordement	Connecteurs M12, codés, contacts dorés, couple de serrage max 1,8 Nm
Longueur max. câble rond AS-i / AUX	2 m
Entretien	Sans entretien, nettoyage avec produits compatibles
Réparabilité	Non réparable
Élimination	Écologique selon réglementations nationales
Sécurité	Isolation de base selon CEI 61010-1, séparation des circuits AS-i et AUX
Homologations	ATEX pour zones explosibles (voir notice spécifique)
Documentation	Notice d'utilisation disponible via QR code ou www.ifm.com

FOIRE AUX QUESTIONS - AC200A IFM

Quel est le type de produit du IFM AC200A ?

C'est un module industriel passif de la gamme ProcessLine, servant de répartiteur pour le raccordement de capteurs et actionneurs intelligents.

Comment installer le module AC200A ?

Mettre l'installation hors tension, choisir une surface de montage plane et fixer la partie inférieure à l'aide du dispositif de montage avec une vis de 8 mm de diamètre. Un couple de serrage adapté à la surface est requis.

Quels types de connecteurs utiliser avec l'AC200A ?

Utiliser des connecteurs M12 avec contacts dorés. Respecter le codage des connecteurs et le couple de serrage maximal de 1,8 Nm pour les prises femelles et 1,3 ± 0,1 Nm pour les connecteurs mâles.

Quelle est l'alimentation électrique requise pour l'AC200A ?

L'appareil peut être alimenté via AS-i (Uₛ) ou AUX (Uₐ) en mode AS-i, ou via +24 V DC en mode IO-Link. La tension maximale est de 32 V DC. Chaque connexion d'alimentation doit être limitée en courant par des mesures externes.

Quelle est l'indice de protection de l'AC200A ?

L'indice de protection dépend des connecteurs et bouchons utilisés. Sans connecteurs montés, il n'y a pas de protection des contacts. Il faut utiliser des bouchons pour les connexions inutilisées.

L'AC200A peut-il être utilisé en zone explosive ?

Oui, sous réserve de respecter les consignes de la notice ATEX jointe et les données techniques. L'installateur doit évaluer les risques.

Comment entretenir le module AC200A ?

L'appareil est sans entretien. Le nettoyage doit être effectué avec des produits compatibles avec les matériaux, en respectant l'indice de protection.

Le module AC200A est-il réparable ?

Non, l'appareil ne peut pas être réparé. En cas de dysfonctionnement, il doit être remplacé.

Quels sont les schémas de branchement de l'AC200A ?

Les connexions sont : Broche 1 = AS-i +, Broche 2 = 0 V, Broche 3 = AS i -, Broche 4 = +24 V, Broche 5 = Terre fonctionnelle FE. Le câble rond ne doit pas dépasser 2 m.

Où trouver la notice complète de l'AC200A ?

La notice est disponible via le code QR sur l'appareil ou l'emballage, ou sur le site www.ifm.com. Elle contient les données techniques, homologations et accessoires.

MODE D'EMPLOI AC200A IFM

Notice d'utilisation Module ProcessLine

AC200A

FR

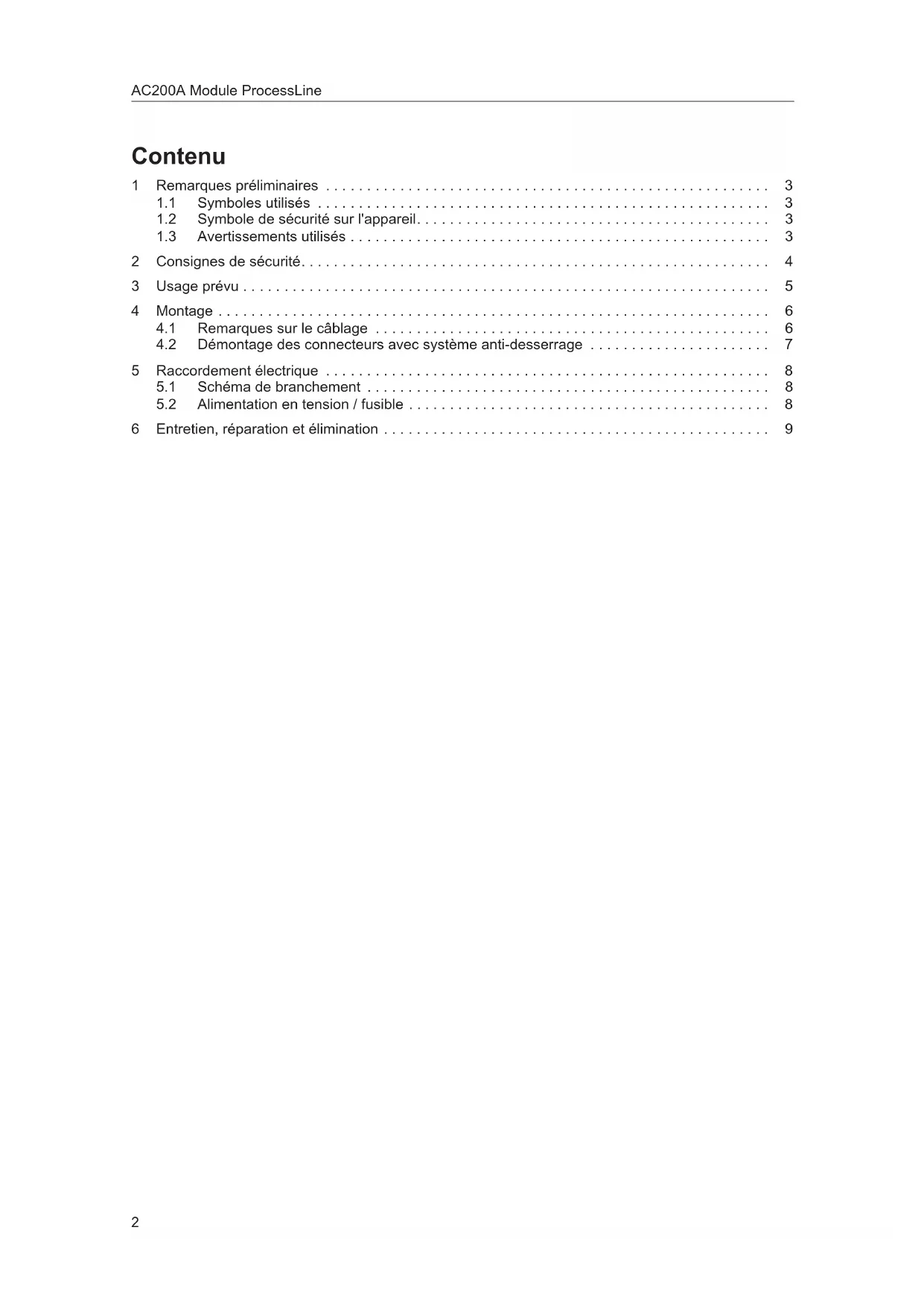

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Symbole de sécurité sur l'appareil. 3
1.3 Avertissements utilisés 3

2 Consignes de sécurité. 4
3 Usage prévu 5
4 Montage 6

4.1 Remarques sur le câblage 6
4.2 Demontage des connecteurs avec système anti-desserrage 7

5 Raccordement electrique 8

5.1 Schema de branchement 8
5.2 Alimentation en tension / fusible 8

6 Entretien, réparation et élimination 9

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations, accessoires et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

Condition préalable
Action a effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Reforence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Symbole de sécurité sur l'appareil

Symbole de sécurité sur l'appareil :

• Prendre en compte la notice d'utilisation pour le fonctionnement sur de l'appareil.

1.3 Avertissements utilisés

	INFORMATION IMPORTANTE Avertissement de dommages matériels
!	ATTENTION Avertissement de dommages corporels DANGER de blessures légères, réversibles.
!	AVERTISSEMENT Avertissement de dommages corporels graves. DANGER de mort ou de graves blessures irréversibles.

2 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contirer toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
  Utiliser le produit uniquement pour les applications pour lesquelles il a ete prevu ( Usage prevu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des apparéils et des cables contre l'endommagement.
• Observer les remarques dans la notice d'utilisation ATEX jointe pour une'utilisation sure dans des zones explosibles.
• Observer les documents applicables.

3 Usage prévu

Le module ProcessLine passif sert de répartiteur pour le raccordement de capteurs / actionneurs intelligents.

Application en tenant compte des données techniques :

• Environnements industriels
• Industrie agroalimentaire (en tenant compte des matérielles utilisés Données techniques)
• Utilisation sans armoire électrique à l'intérieur
• Environnements humides

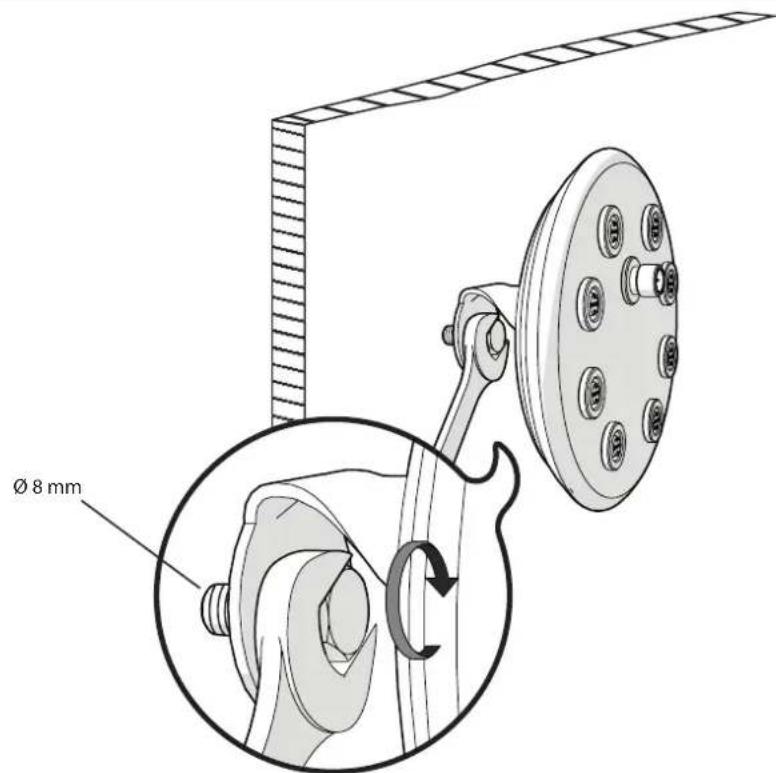

4 Montage

• Mettre l'installation hors tension avant le montage.
  Choisir une surface de montage plane et suffisamment stable.
  Fixer la partie inférieure sur la surface de montage à l'aide du dispositif de montage.
• Choisir une vis (Ø 8 mm) / un couple de serrage adapté à la surface de montage et au dispositif de montage.

Fixation alternative

Souder l'embase sur les languettes sur une surface de montage appropriée.

Cela relève de la responsabilité de l'installateur du système. (Respecter les caractéristiques du matériel, limiter l'apport de chaleur dans l'appareil lors de l'opération de soudage, protégger l'appareil et les joints contre les dommages dus à l'opération de soudage).

4.1 Remarques sur le câblage

Les filetages dans l'appareil correspondent au standard M12. Afin de garantir l'indice de protection spécifique, seuls des cables qui correspondent à ce standard doivent être utilisés. Pour les cables coupés par l'utilisateur, le fabricant du système est responsable du type de protection.

Utiliser des connecteurs avec contacts dorés.
Placer verticalement les connecteurs lors du montage afin que l'écrou moleté n'endommage pas le filetage.
Respecter le codage des connecteurs lors du montage.

Si connecteur dans l'appareil :

Effectuer le vissage des prises femelles selon les indications du couple de serrage du fabricant du cable. Couple de serrage maximal autorisé : 1,8 Nm

Si les prises sont dans l'appareil :

Visser le connecteur male à 1,3 ± 0,1 Nm.

Fermer des connexions non utilisées avec des bouchons. Couple de serrage: 1,3 ± 0,1 Nm
- Equipier tous les cables sortants à partir de 500 mm maximum d'une décharge de traction appropriée. Respecter le rayon de courbure minimal des cables ( indications du fabricant de cables).

L'indice de protection IP de l'ensemble du système dépend des indices de protection des apparciels individuels, des éléments de connexion utilisés et des bouchons correspondants.

INFORMATION IMPORTANTE

Pas d'indice de protection / pas de protection des contacts sans connecteurs montés / bouchons.

Possibilité d'encrassement / d'humidité inadmissible.
Séparation des circuits / sécurité peuvent être affectés.
Avant le montage / en cas de remplacement de l'appareil, respecter le degré de souillure 2.
Séparation / sécurité assurée.

4.2 Démontage des connecteurs avec système anti-desserrage

Presser le connecteur contre l'appareil et desserrer I'ecrou simultanement.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les reglementations nationales et internationales relatives à l'installation de matériel électrique.

Les circuits AS-i (U) / AUX (U) sont isolés les uns des autres et des surfaces facilement accessibles de l'appareil par une isolation de base conforme à la norme CEI 61010-1 (circuit secondaire avec max. 32VDC , dérivé du courant de réseau jusqu'à 300V de catégorie de surtension II).

5.1 Schéma de branchement

1: AS-i +	2 1 5 3 4
2: 0 V
3: AS-i -
4: + 24 V
5: Terre fonctionnelle FE

Le cable rond raccordé à AS-i / AUX ne doit pas être plus long que 2 m.

5.2 Alimentation en tension / fusible

Respecter le courant max. total des connecteurs M12 ( données techniques).

INFORMATION IMPORTANTE

Aucune limitation interne du courant.

Si les connecteurs M12 sont surcharges (surintensité), des dommages à l'appareil ou un incendie sont possibles.
Chaque connexion d'alimentation AS-i + / AUX + (fonctionnement AS-i) ou + 24 V DC (US) / + 24 V DC (UA) (fonctionnement IO-Link) doit être limitée aux valeurs des données techniques (consommation de courant) par des mesures externes.
Appareil protégé.

6 Entretien, réparation et élimination

L'appareil est sans entretien.

Effectuer le nettoyage en tenant compte des données techniques (indice de protection) et de la technologie de raccordement utilisée.
Les produits de nettoyage doivent etre controlés par le fabricant / l'exploitant du systeme quant a leur compatibilite avec les materiaux de I'appareil ( Données techniques) et la technique de raccordement utilisée.
Les produits de nettoyage ne doivent pas endommager les matériaux de l'appareil.
L'appareil ne peut pas etre réparé.
S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.
