ALV-6000 WH - Lave-vaisselle Apelson - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle
Marque	Apelson
Modèle	ALV-6000 WH

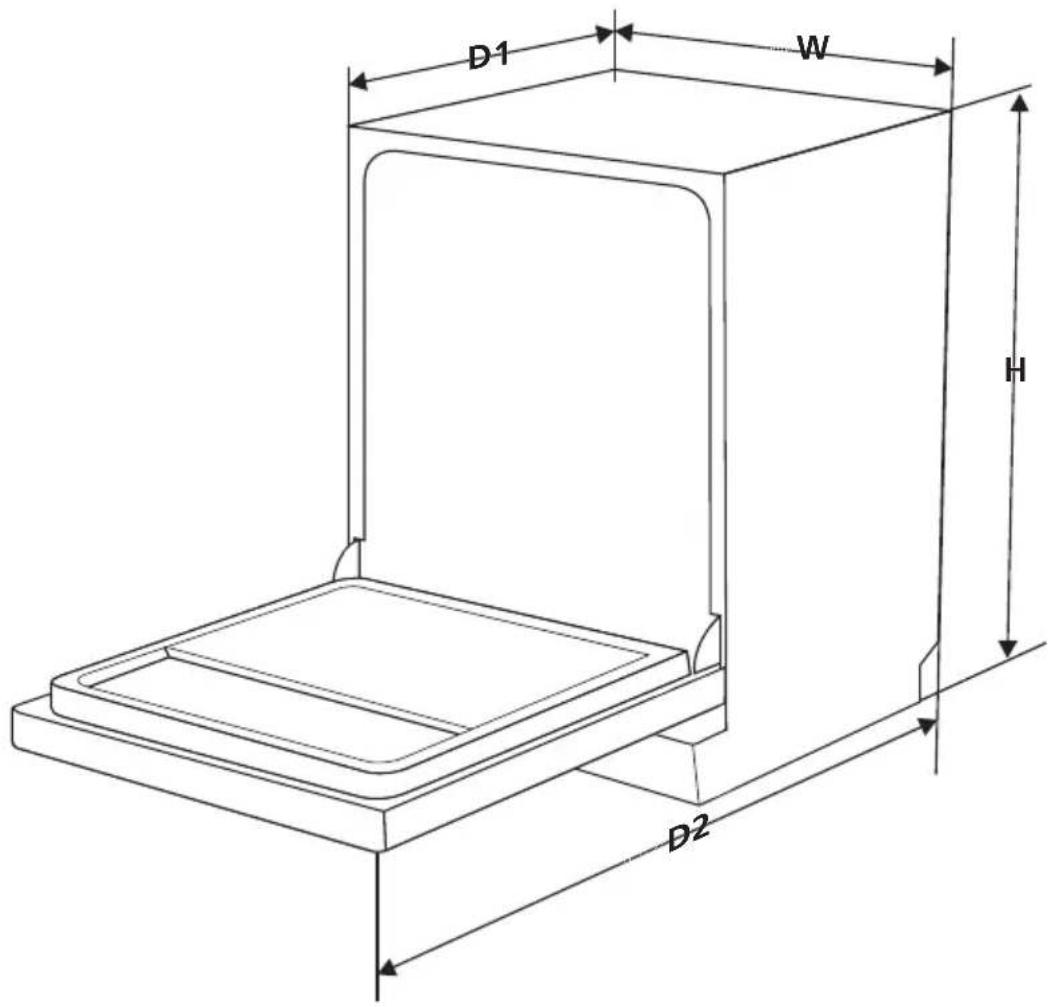

Dimensions (H x L x P)	845 x 598 x 600 mm (porte fermée), 1175 mm (porte ouverte à 90°)
Capacité	12 couverts
Classe d'efficacité énergétique	E
Consommation d'énergie (cycle ECO)	0,923 kWh
Consommation d'eau (cycle ECO)	11,0 L
Durée du programme ECO	3 h 50 min
Niveau sonore	52 dB(A) – Classe D
Programmes de lavage	Intensif, ECO, 90 min, Rapide
Fonctions spéciales	Départ différé (jusqu'à 24 h), Verrouillage enfants, Demi-charge
Adoucisseur d'eau	Oui, réglable (H1 à H6)
Type d'installation	Libre ou intégré (panneau décoratif)
Alimentation électrique	Voir plaque signalétique ; fusible 10A/13A/16A recommandé
Pression d'eau d'entrée	0,04 - 1 MPa
Matériau de la cuve	Inox
Poids (approx.)	Non spécifié dans la notice, estimé ~45 kg
Entretien et nettoyage	Nettoyage régulier des filtres, bras gicleurs et joints ; protection antigel
Sécurité	Mise à la terre obligatoire, arrêt automatique en veille (15 min), verrouillage enfants
Pièces détachées et réparabilité	Filtres, bras gicleurs, joints de porte ; intervention par technicien qualifié recommandée
Informations générales	Notice de 192 pages disponible en téléchargement

FOIRE AUX QUESTIONS - ALV-6000 WH Apelson

Comment installer correctement le lave-vaisselle ?

L'installation doit être effectuée par un technicien qualifié. Assurez-vous que l'appareil est de niveau (inclinaison max 2°), que le tuyau d'arrivée d'eau froide est connecté à un robinet fileté 3/4 pouce et que le tuyau de vidange (diamètre min 4 cm) n'est pas plié. La hauteur de vidange ne doit pas dépasser 1000 mm.

Quel sel utiliser et quand en ajouter ?

Utilisez uniquement du sel spécial lave-vaisselle. Le réservoir se trouve sous le panier inférieur. Ajoutez environ 1,5 kg de sel avant un cycle de lavage (programme court recommandé). Le voyant SEL s'allume quand le niveau est bas.

Comment régler la dureté de l'eau ?

Allumez l'appareil, puis maintenez le bouton Démarrage/Pause pendant plus de 5 secondes dans les 60 secondes. Utilisez le même bouton pour sélectionner le réglage (H1 à H6) correspondant à la dureté de votre eau (se référer au tableau). Le réglage usine est H3.

Quelle quantité de détergent utiliser ?

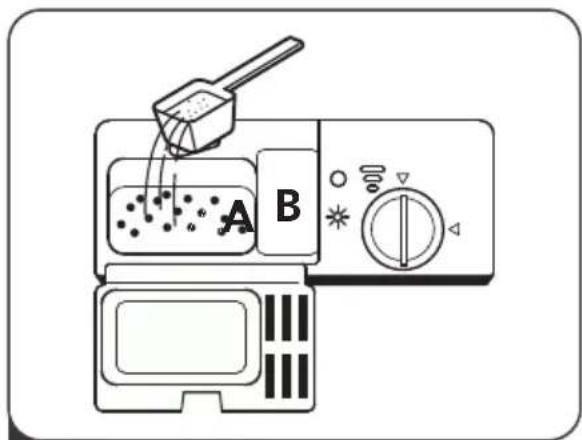

Remplissez la cavité principale (A) du distributeur avec 16 g de détergent en poudre. Pour les charges très sales, ajoutez 4 g dans la cavité de prélavage (B). Utilisez uniquement des détergents pour lave-vaisselle.

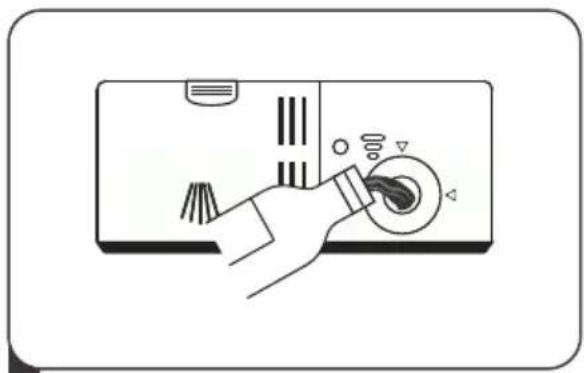

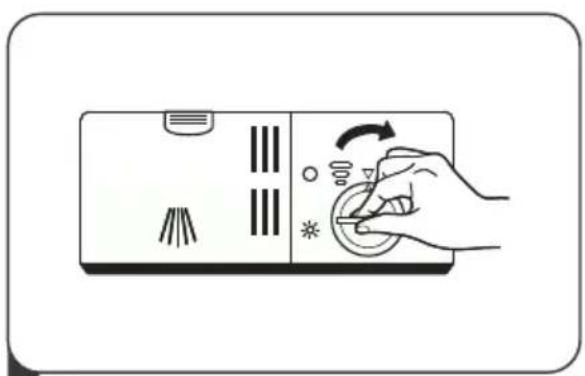

Que faire si le voyant de liquide de rinçage s'allume ?

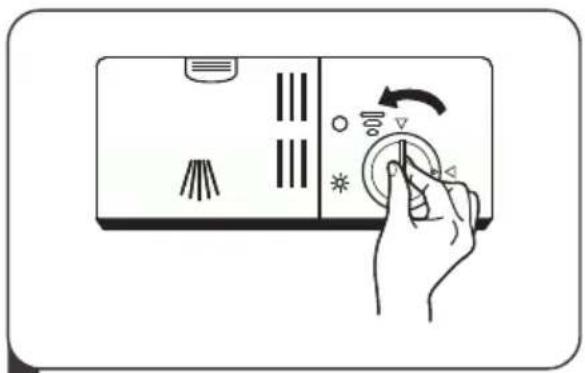

Ouvrez le distributeur de liquide de rinçage (tournez le bouchon dans le sens antihoraire) et versez le liquide jusqu'au niveau max. Refermez. Le réglage du doseur (1-6) permet d'ajuster la quantité ; en cas de taches blanches, augmentez le dosage.

Comment nettoyer les filtres ?

Retirez le panier inférieur. Tournez le filtre grossier dans le sens antihoraire pour le déverrouiller, puis soulevez-le. Détachez le filtre fin et le filtre principal. Rincez-les sous l'eau courante avec une brosse douce. Remontez dans l'ordre inverse en tournant dans le sens horaire jusqu'au verrouillage.

Que faire en cas de code d'erreur ?

Clignotement rapide de l'indicateur Rapide : arrivée d'eau trop longue (vérifiez robinet, tuyau plié, pression). Indicateurs Rapide et 90 min clignotent : température non atteinte (contactez le service). Indicateur ECO clignote : débordement (coupez l'eau, appelez un technicien). Indicateurs ECO, Rapide et Intensif clignotent : défaut de communication (contactez le service).

Comment nettoyer les bras gicleurs ?

Pour le bras supérieur, maintenez l'écrou et tournez dans le sens horaire pour le retirer. Pour le bras inférieur, tirez vers le haut. Lavez-les à l'eau savonneuse tiède avec une brosse douce pour déboucher les buses. Rincez et remontez.

Comment charger la vaisselle pour un meilleur séchage ?

Placez les articles creux (tasses, verres) ouverture vers le bas. Les assiettes et plats les plus grands dans le panier inférieur. Évitez que la vaisselle ne bloque les bras gicleurs. Ne surchargez pas. Après le cycle, attendez environ 15 minutes avant de décharger le panier inférieur en premier.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que l'appareil est branché et que le disjoncteur/fusible n'a pas sauté. Assurez-vous que la porte est bien fermée et que le programme est sélectionné. Vérifiez l'arrivée d'eau (robinet ouvert). Si le problème persiste, contactez un technicien.

MODE D'EMPLOI ALV-6000 WH Apelson

FR Instructions pour l'installation, l'utilisation, l'entretien

CONTENTS

FR Instructions pour l'installation, l'utilisation, l'entretien

ÍNDICE

FR Instructions pour l'installation, l'utilisation, l'entretien

CONTEÚDO

FR Instructions pour l'installation, l'utilisation, l'entretien

CONTENU

01
02
03
04
05
06
07
3
8
9
9
Ajout du sel dans l'adoucisseur
11
Astuces pour bien utiliser le panier
12
12
Soins externes
12
Soins internes
15
Prendre soin du lave-vaisselle
16
16
À propos de la connexion électrique
17
Alimentation en eau et vidange
18

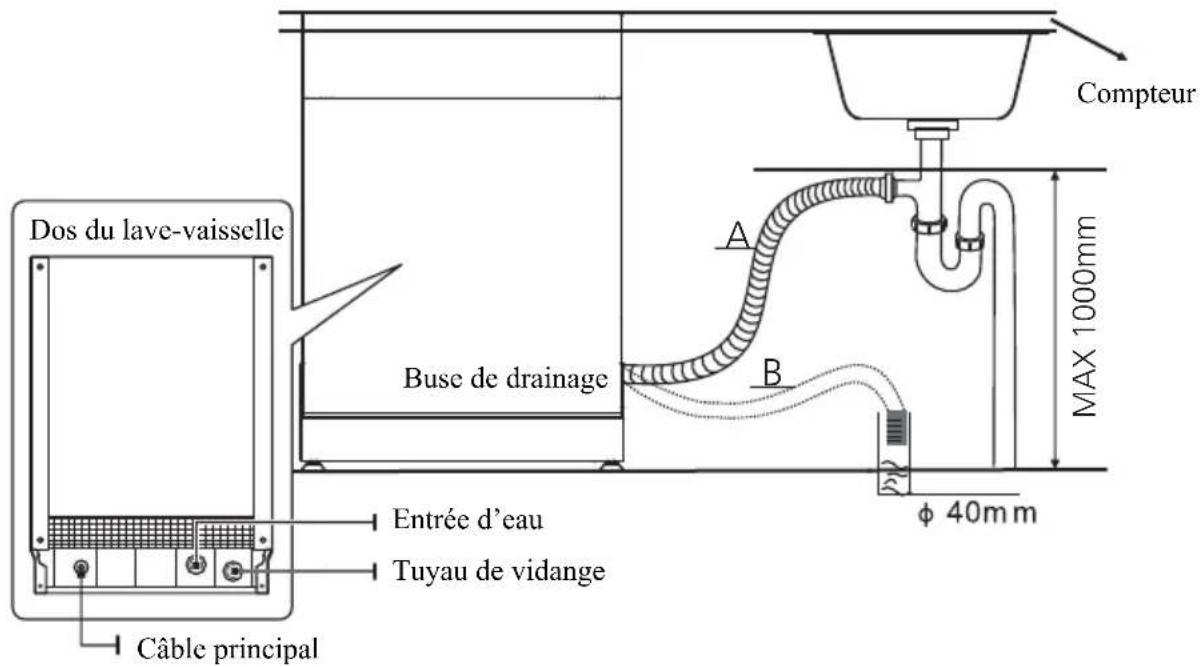

Connexion des tuyaux de vidange
19

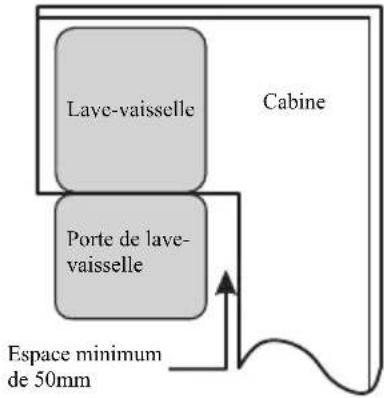

Positionnez l'appareil
19
Installation des pieds libre
20

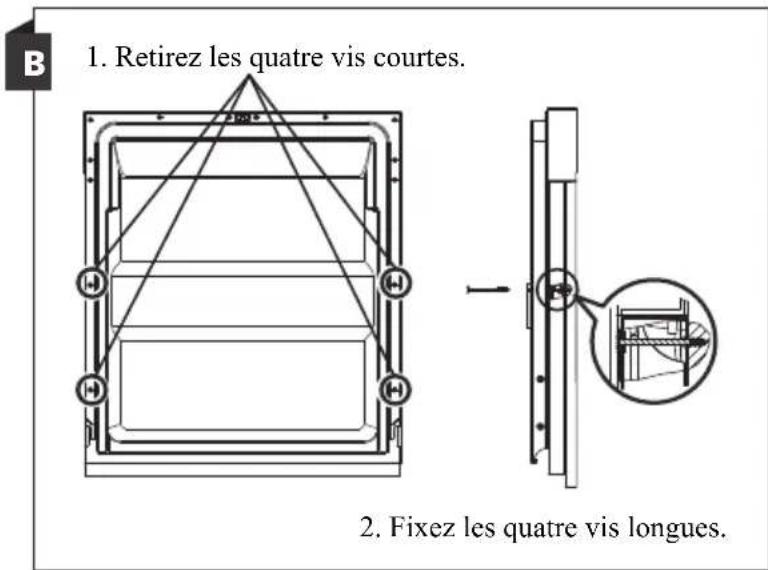

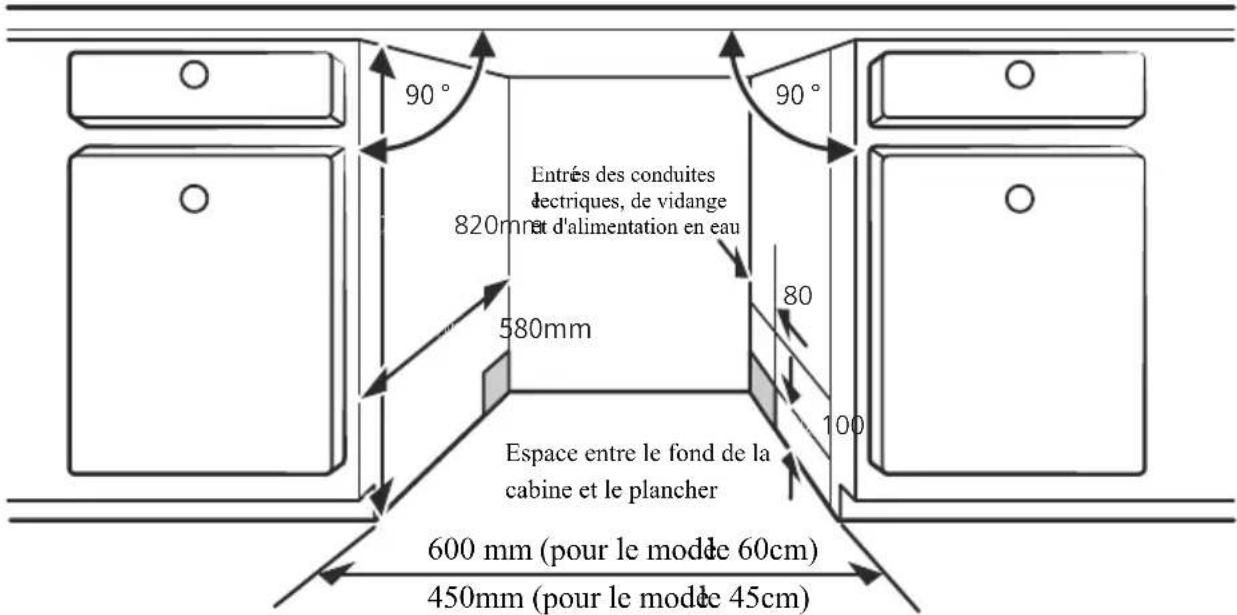

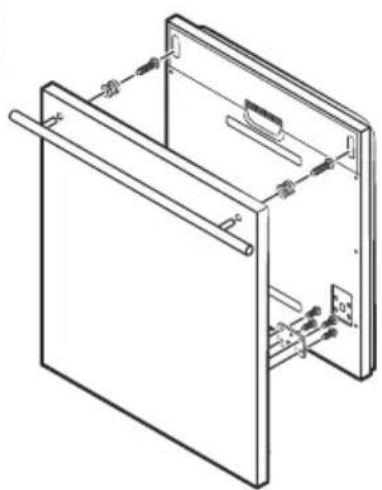

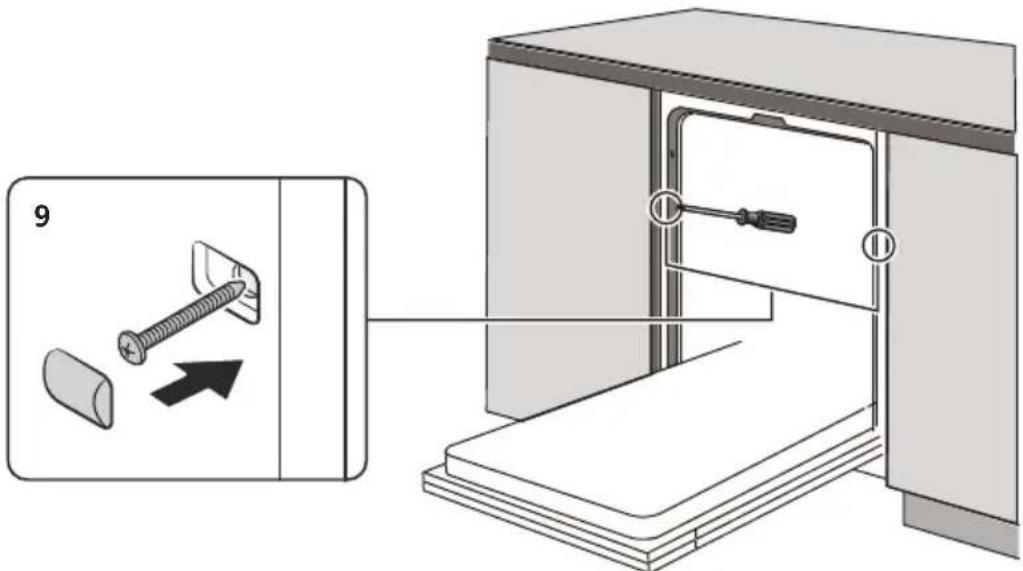

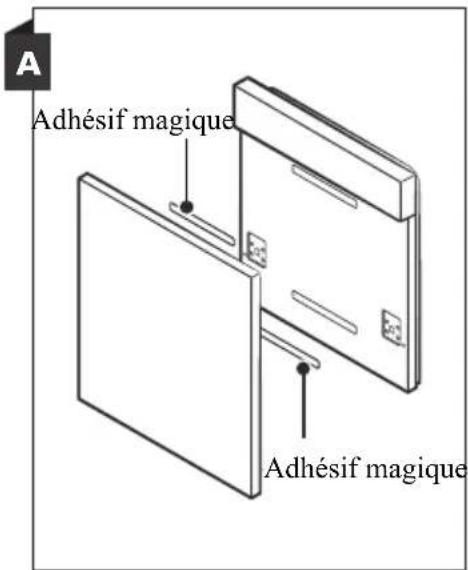

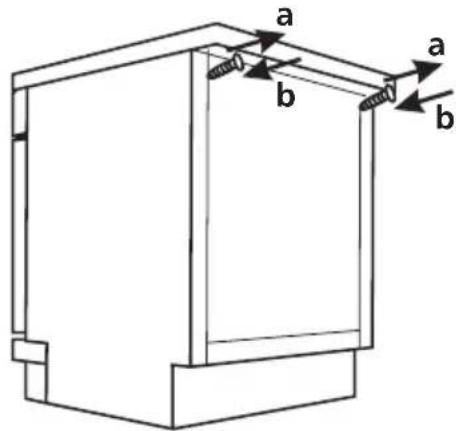

Installation intégrée (pour le modèle intégré)
25
29

CONSIGNE DE SECURITE

PRÉSENTATION DU PRODUIT

UTILISATION DE VOTRE LAVE-VAISSELLE

ENTRETIEN ET NETTOYAGE

INSTRUCTIONS D'INSTALLATION

DÉPANNAGE

CHARGEMENT DES PANIERS SELON

NOTE:

• Référez-vous aux conseils de dépannage qui vous aideront à résoudre par vous-même certains problèmes courants.
• Si vous ne pouvez pas résoudre les problèmes par vous-même, veuillez demander l'aide d'un technicien professionnel.
• Selon la politique de développement et de mise à jour durable du produit, le fabricant peut apporter des modifications sans préavis.
• En cas de perte ou de désuétude, vous pouvez recevoir un nouveau manuel d'utilisateur du fabricant ou du distributeur responsable.

CONSIGNE DE SECURITE

⚠ AVERTISSEMENT

Lorsque vous utilisez votre lave-vaisselle, suivez les précautions énumérées ci-dessous:

• L'installation et la réparation ne peuvent être effectuées que par un technicien qualifié.
• Cet appareil est destiné à l’utilisation domestique et les usages similaires telles que:
  -des espaces de cuisine dans les magasins, bureaux et autres environnements de travail;
  -des maisons de ferme;
  -par des clients dans des hôtels, motels et autres environnements de type résidentiel;
  -environnements avec le lit et le petit déjeuner.

- Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et les personnes ayant des capacités physiques, sensorielles ou mentales limitées ou manquant la connaissance et l'expérience requise s'ils ont reçu une supervision ou des instructions concernant l'utilisation de l'appareil de manière sûre et comprennent les dangers impliqués.

- Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance (pour EN60335-1).

Cet appareil n'est pas destiné aux personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales limitées ou manquant la connaissance et l'expérience requise, à moins d'avoir

été supervisées ou instruites par une personne responsable de leur sécurité. (Pour IEC60335-1)

• Les matériaux d'emballage peuvent être dangereux pour les enfants!
• Cet appareil est destiné à un usage domestique uniquement.

Pour vous protéger contre le risque de choc électrique, n'immergez pas l'appareil, le cordon ou la fiche dans l'eau ou tout autre liquide.

• Veuillez débrancher l'appareil avant de nettoyer et d'effectuer l'entretien.
• Utilisez un chiffon doux imbibé de savon doux, puis utilisez un chiffon sec pour l'essuyer à nouveau.

Instructions de mise à la terre

• Cet appareil doit être mis à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre réduira le risque de choc électrique en offrant un moyen de moindre résistance au courant électrique. Cet appareil est équipé d'une fiche du conducteur mise à la terre.
• La fiche doit être branchée dans une prise appropriée installée et mise à la terre conformément à tous les codes et règlements locaux.
• Une mauvaise connexion du conducteur de mise à la terre de l'équipement peut entraîner un risque de choc électrique.

• Demandez la vérification d'un électricien qualifié ou d'un représentant du service si vous avez des doutes sur la bonne mise à la terre de l'appareil.

• Ne modifiez pas la fiche fournie avec l'appareil; S'il ne correspond pas à la prise.

• Installez une prise appropriée par un électricien qualifié.
• N'abusez pas, ne vous asseyez pas ou ne vous tenez pas sur la porte ou le panier à vaisselle du lave-vaisselle.
• N'utilisez pas votre lave-vaisselle à moins que tous les panneaux de l'enceinte soient correctement en place.
• Ouvrez la porte très soigneusement si le lave-vaisselle fonctionne, il y a un risque de projection d'eau.
• Ne placez aucun objet lourd sur la porte et ne vous tenez pas debout lorsqu'elle est ouverte. L'appareil pourrait incliner vers l'avant.
  • Lors du chargement des articles à laver:

1) Localisez les objets tranchants de sorte qu'ils ne risquent pas d'endommager le joint de la porte;

2) Avertissement: Les couteaux et autres ustensiles à pointe tranchante doivent être chargés dans le panier avec leurs pointes orientées vers le bas ou placés en position horizontale.

- Certains détergents pour lave-vaisselle sont fortement alcalins. Ils peuvent être extrêmement dangereux en cas d'ingestion. Évitez tout contact avec la peau et les yeux et gardez hors de la portée des enfants lorsque la porte est ouverte.

• Vérifiez que le détergent en poudre est vide une fois le cycle de lavage terminé.
• Ne lavez pas d'articles en plastique à moins qu'ils

portent la mention "sécurité au lave-vaisselle" ou l'équivalent.

• Pour les articles en plastique non marqués, vérifiez les recommandations du fabricant.
• Utilisez uniquement des détergents et des agents de rinçage recommandés pour une utilisation dans un lave-vaisselle automatique.
• N'utilisez jamais de savon, de détergent à lessive ou de détergent à main dans votre lave-vaisselle.
• La porte ne doit pas être laissée ouverte, car cela pourrait augmenter le risque de trébucher.

Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou des personnes de qualification similaire pour éviter tout accident.

• Pendant l'installation, le cordon d'alimentation ne doit pas être excessivement ou dangereusement pliée ou aplati.
• Ne modifiez pas les contrôles.
• L'appareil doit être connecté à la vanne d'eau principale à l'aide de nouveaux tuyaux en kit. Les anciens kits ne doivent pas être réutilisés.
• Pour économiser de l'énergie, en mode veille, l'appareil s'éteint automatiquement tandis qu'il n'y a aucune opération dans 15 minutes.
• Le nombre maximum de vaisselles à laver est de 12.
• La pression d'eau d'entrée maximale autorisée est de 1 MPa.
• La pression d'eau d'entrée maximale autorisée est de 0.04MPa.

Disposition

- Pour mettre au rebut l'emballage et l'appareil, veuillez aller au centre de recyclage. Par conséquent, coupez

le câble d'alimentation et laissez le dispositif de fermeture de la porte inutilisable.

- Les emballages en carton sont fabriqués en papier recyclé et doivent être jetés dans le centre de recyclage des vieux papiers.

- En vous assurant que ce produit est mis au rebut correctement, vous contribuerez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine, qui pourraient autrement être causées par une manipulation inappropriée des déchets de ce produit.

- Pour plus d'informations sur le recyclage de ce produit, veuillez contacter votre mairie et le service d'élimination des déchets ménagers près de chez vous.

- DISPOSITION: Ne jetez pas ce produit avec les déchets municipaux non triés. La collecte de ces déchets séparément pour un traitement spécial est nécessaire.

PRÉSENTATION DU PRODUIT

IMPORTANT:

Pour obtenir les meilleures performances de votre lave-vaisselle, lisez toutes les instructions d'utilisation avant de l'utiliser pour la première fois.

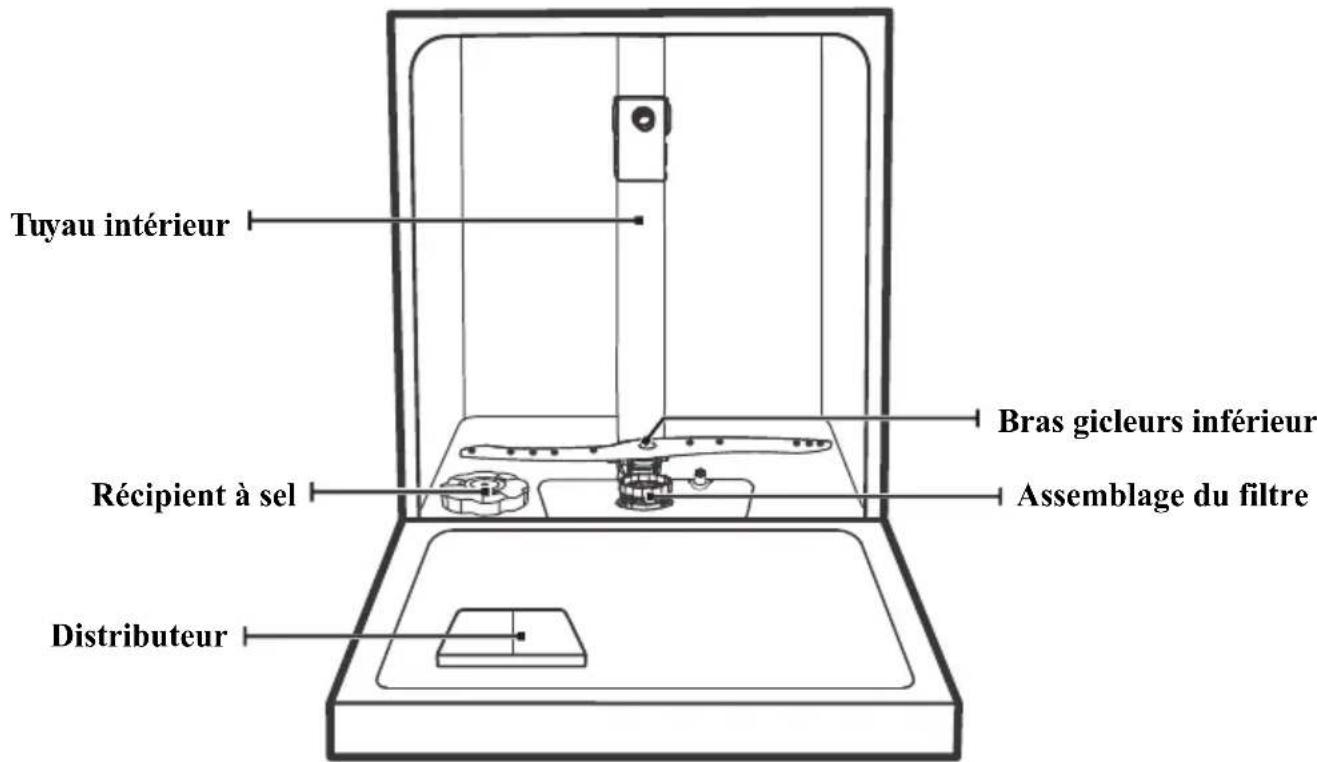

Tuyau intérieur Récipient à sel Distributeur Bras gicleurs inférieur Assemblage du filtre

Porte-verres Bras gicleurs supérieur

Les illustrations sont utilisé es uniquement pourré fé rence, la modé les peuvent diffé rer. À titre indicatif seulement.

UTILISATION DE VOTRE LAVE -VAISSELLE

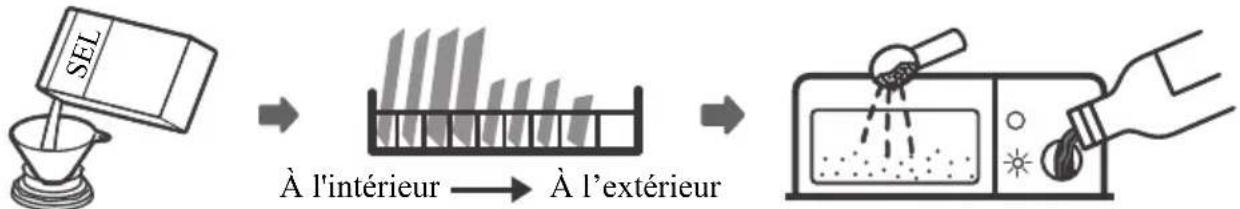

Avant d'utiliser votre lave-vaisselle:

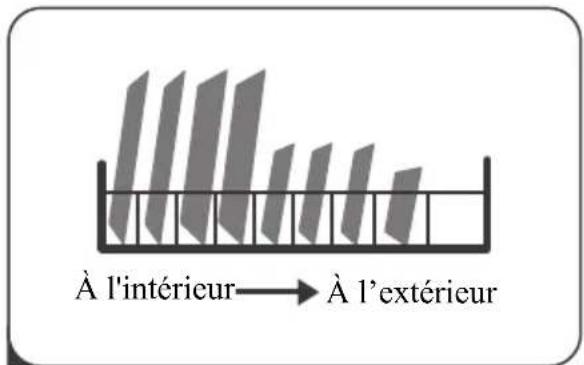


1. Réglez l'adoucisseur d'eau
2. Ajout du sel dans l'adoucisseur
3. Chargement du panier

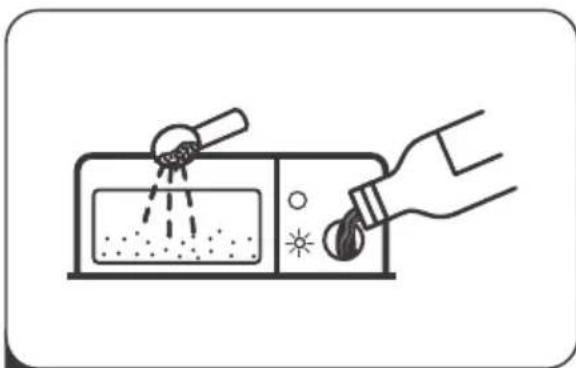

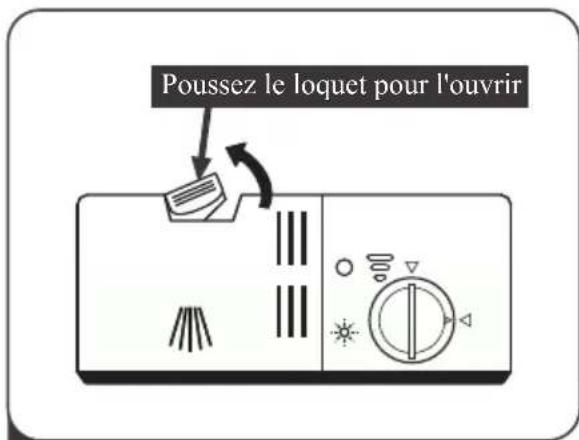

4. Remplissez le distributeur

Veuillez consulter la section 1 “Adoucisseur d'eau” de la PARTIE II: Version spéciale, si vous devez régler l'adoucisseur d'eau.

Ajout du sel dans l'adoucisseur

NOTE:

s pouvez ignorer cette section. Utilisez toujours du sel destiné au lave-vaisselle.

Le réservoir de sel est situé sous le panier inférieur et doit être rempli comme

expliqué ci-dessous:

⚠ AVERTISSEMENT

- Utilisez uniquement du sel spécialement conçu pour le lave-vaisselle! Tout autre type de sel non spécialement conçu pour le lave-vaisselle, en particulier le sel de cuisine, endommagera l'adoucisseur d'eau. En cas de dommages causés par l'utilisation de sel inapproprié, le fabricant ne donne aucune garantie et n'est pas responsable des dommages causés.

- Remplissez de sel uniquement avant d'exécuter un cycle. Cela empêchera les grains de sel ou d'eau salée, qui pourraient avoir été renversés, de rester sur le fond de la machine pendant une période, ce qui pourrait provoquer de la corrosion.

Veuillez suivre les étapes ci-dessous pour ajouter du sel pour lave-vaisselle:

1. Retirez le panier inférieur et dévissez le couvercle du réservoir.

2. Placez l'extrémité de l'entonnoir (fourni) dans le trou et versez environ 1,5 kg de sel pour lave-vaisselle.

3. Remplissez le réservoir de sel à sa limite maximale avec de l'eau, il est normal qu'une petite quantité d'eau sorte du réservoir de sel.

4. Après avoir rempli le réservoir, revissez fermement le couvercle.

5. Le voyant de sel cesse d'être allumé après que le réservoir de sel a été rempli de sel.

6. Immédiatement après avoir rempli le sel dans le réservoir de sel, un programme de lavage doit être lancé (nous suggérons d'utiliser un programme court). Sinon, le système de filtre, la pompe ou d'autres pièces importantes de la machine peuvent être endommagés par l'eau salée. Ceci est hors garantie.

NOTE:

- Le réservoir de sel ne doit être rempli que lorsque le voyant de sel ( ) sur le panneau de commande s'allume. Selon le degré de dissolution du sel, le voyant de sel peut toujours être allumé même si le réservoir de sel est rempli. S'il n'y a pas de voyant de sel sur le panneau de commande (pour certains modèles), vous pouvez estimer quand remplir le sel dans l'adoucisseur selon les cycles de fonctionnement du lave-vaisselle.

- Si le sel est renversé exéutez un programme de trempage ou rapide pour l'éliminer.

Astuces pour bien uliser le panier

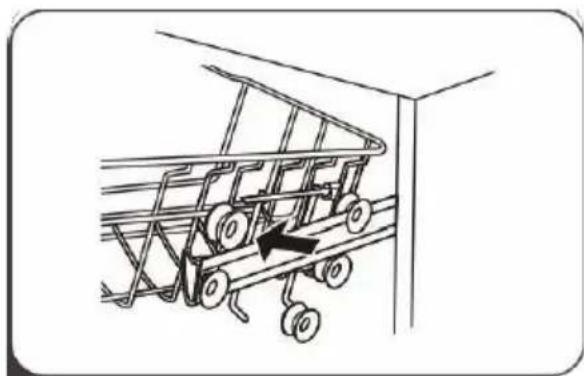

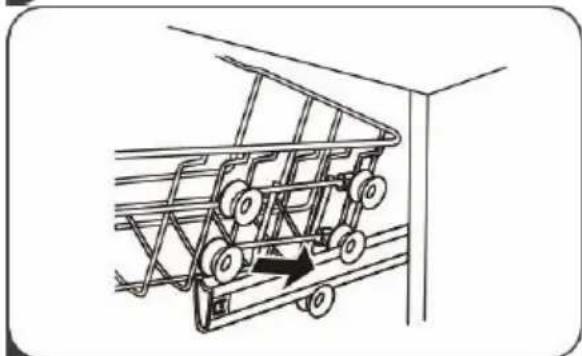

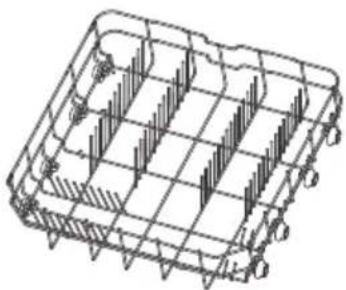

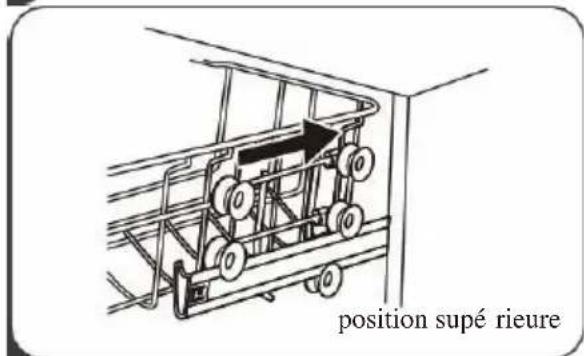

Réglage du panier supérieur

La hauteur du panier supé rieur peut ê tre facilement ajusté e pour accueillir des plats plus grands dans le panier supé rieur ou infé rieur.

Pour ré gler la hauteur du panier supé rieur, suivez les é tapes suivantes :

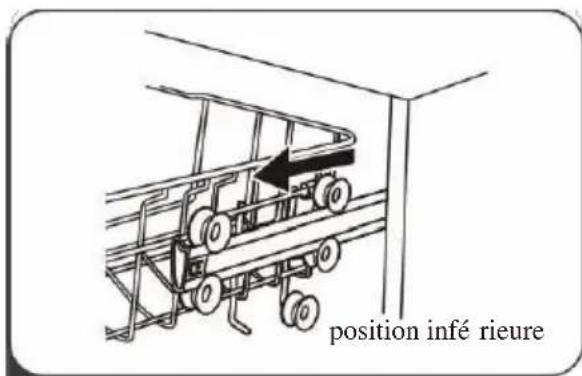

position infé rieure

1 Retirez le panier supé rieur.

2 Enlevez le panier supé rieur.

3 Fixez le panier supé rieur sur les rouleaux supé rieurs ou infé rieurs.

position supé rieure

4 Remettez le panier supé rieur.

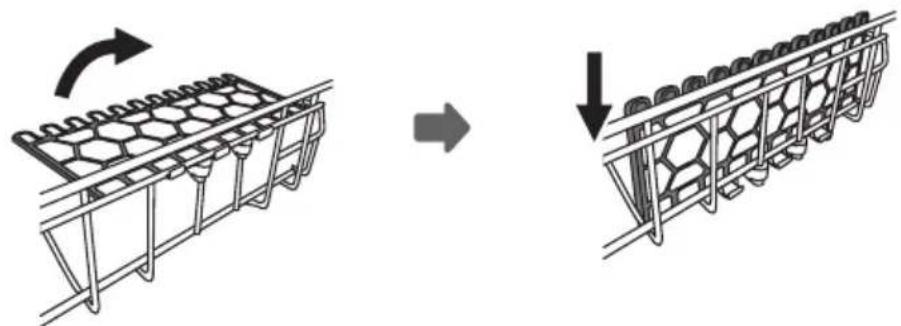

Replier les étagères pour tasses

Pour faire de la place pour les articles plus grands dans le panier du lave-vaisselle, soulevez le panier vers le haut. Vous pouvez alors y poser les grands verres. Vous pouvez é galement l'enlever lorsque vous ne l'utilisez pas.

La porte et le joint de la porte

Nettoyez régulièrement les joints de la porte avec un chiffon doux et humide pour éliminer les dépôts de nourriture.

Lorsque le lave-vaisselle est chargé, des résidus de nourriture et de boisson peuvent couler sur les côtés de la porte du lave-vaisselle. Ces surfaces sont à l'extérieur de la cabine de lavage et ne sont pas accessibles par l'eau des bras gicleurs. Tout dépôt doit être essuyé avant la fermeture de la porte.

Le panneau de commande

Si un nettoyage est nécessaire, le panneau de commande doit être essuyé avec un chiffon doux et humide uniquement.

AVERTISSEMENT

• Pour éviter la pénétration d'eau dans la serrure de porte et les composants électriques, n'utilisez aucun nettoyant en aérosol de quelque sorte que ce soit.
• N'utilisez jamais de nettoyants abrasifs ou de tampons à réurer sur les surfaces extérieures car ils pourraient rayer la finition. Certaines serviettes en papier peuvent également rayer ou laisser des marques sur la surface.

Soins internes

Système de filtrage

Le système de filtrage en bas de la cabine de lavage retient les gros débris pendant le cycle de lavage. Les débris grossiers collectés peuvent entraîner le colmatage du filtre. Vérifiez régulièrement l'état des filtres et nettoyez-les si nécessaire sous l'eau courante. Suivez les étapes ci-dessous pour nettoyer les filtres dans la cabine de lavage.

NOTE:

Les images sont uniquement pour référence, différents modèles du système de filtrage et des bras gicleurs peuvent être différents.

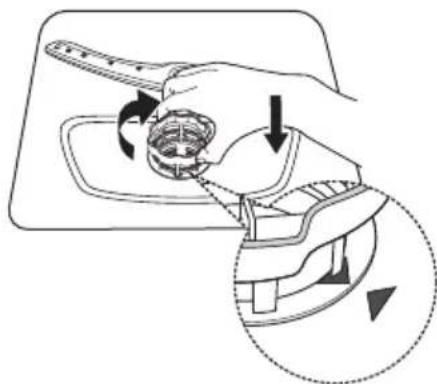

Tenez le filtre grossier et tournez-le dans le sens antihoraire pour déverrouiller le filtre. Soulevez le filtre vers le haut et hors du lave-vaisselle.

Filtre principal Filtre grossier Filtre fin

2

Le filtre fin peut être retiré du bas de l'assemblage du filtre. Le filtre grossier peut être détaché du filtre principal en serrant doucement les languettes en haut et en le retirant.

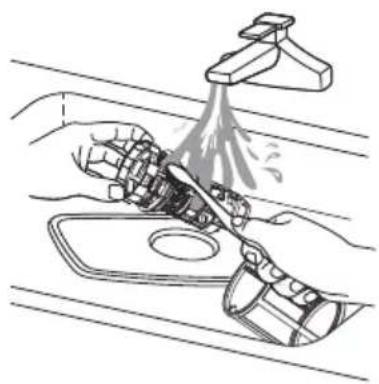

Les résidus de nourriture gros peuvent être nettoyés en rinçant le filtre sous l'eau courante. Pour un nettoyage plus approfondi, utilisez une brosse de nettoyage douce.

Réassemblez les filtres dans l'ordre inverse du démontage, replacez la cartouche du filtre et tournez-le dans le sens des aiguilles d'une montre jusqu'à la flèche de fermeture.

!

AVERTISSEMENT

• Ne serrez pas trop les filtres. Remettez les filtres dans l'ordre en toute sécurité, sinon des débris grossiers pourraient pénétrer dans le système et provoquer un blocage.
• Ne jamais utilisez le lave-vaisselle sans filtres. Un remontage incorrect du filtre peut réduire le niveau de performance de l'appareil et endommager la vaisselle et les ustensiles.

Bras gicleurs

Il est nécessaire de nettoyer régulièrement les bras gicleurs car les produits chimiques de l'eau dure obstrueraient les buses et les roulements des bras gicleurs.

Pour nettoyer les bras gicleurs, suivez les instructions ci dessous:

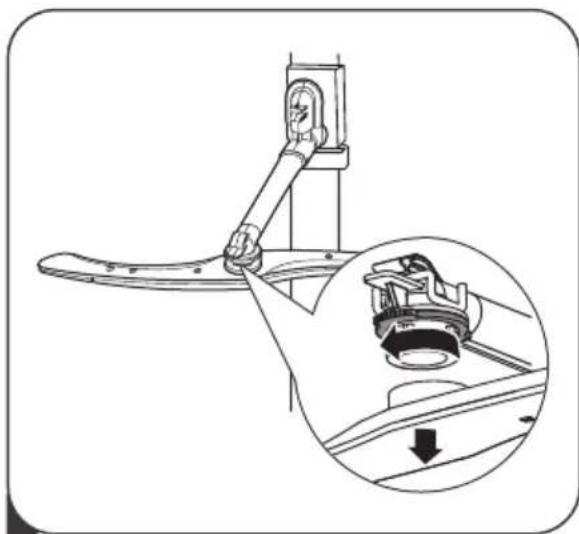

Pour retirer le bras gicleur supérieur, maintenez l'écrou, tournez le bras dans le sens des aiguilles d'une montre pour le retirer.

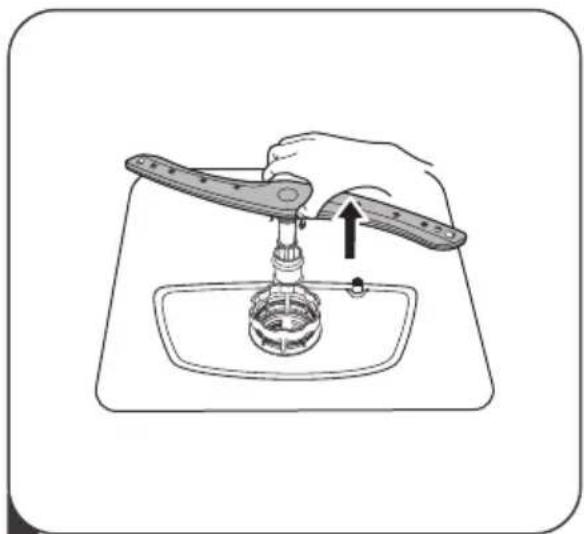

2 Pour retirer le bras gicleur inférieur, tirez le bras gicleur vers le haut.

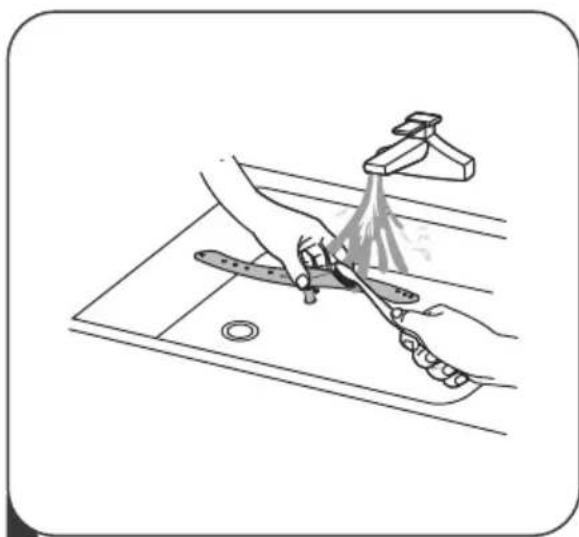

3 Lavez les bras à l'eau savonneuse et tiède et utilisez une brosse douce pour nettoyer les buses. Replacez-les après les avoir soigneusement rincés.

Prendre soin du lave-vaisselle

Précaution de gel

Veuillez prendre des mesures de protection contre le gel dans le lave-vaisselle en hiver.

À chaque fois après les cycles de lavage, veuillez procéder comme suit:

1. Coupez l'alimentation électrique du lave-vaisselle.
2. Fermez l'alimentation en eau et déconnectez le tuyau d'entré d'eau de la vanne d'eau.
3. Vidangez l'eau du tuyau d'entrée et de la vanne d'eau. (utilisez une casserole pour recueillir l'eau)
4. Reconnectez le tuyau d'entrée d'eau à la vanne d'eau.
5. Retirez le filtre au fond du bac et utilisez une éponge pour absorber l'eau dans le puisard.

Après chaque lavage

Après chaque lavage, coupez l'alimentation en eau de l'appareil et laissez la porte légèrement ouverte afin que l'humidité et les odeurs ne soient pas accumulé à l'intérieur.

Retirez la fiche

Avant de nettoyer ou d'effectuer l'entretien, retirez toujours la fiche de la prise.

Aucun solvant ou nettoyage abrasif

Pour nettoyer l'extérieur et les parties en caoutchouc du lave-vaisselle, n'utilisez pas de solvants ou de produits de nettoyage abrasifs. Utilisez uniquement un chiffon avec de l'eau savonneuse tiède.

Pour enlever les taches ou les saletés sur la surface de l'intérieur, utilisez un chiffon imbibé d'eau avec un peu de vinaigre ou un produit de nettoyage spécialement conçu pour les lave-vaisselle.

Lorsqu'il n'est pas utilisé pendant une longue période

Il est recommandé d'effectuer un cycle de lavage avec le lave-vaisselle vide, puis de retirer la fiche de la prise, de couper l'alimentation en eau et de laisser la porte de l'appareil légèrement ouverte. Cela permettra à prolonger la durée de vie des joints de la porte et d'éviter la formation d'odeurs à l'intérieur de l'appareil.

Déplacer l'appareil

Si l'appareil doit être déplacé, essayez de le maintenir en position verticale. Si cela est absolument nécessaire, il peut être positionné sur le dos.

Joints

L'un des facteurs qui provoque la formation d'odeurs dans le lave-vaisselle est la nourriture qui réside dans les joints. Un nettoyage périodique avec une éponge humide évitera ce phénomène.

INSTRUCTIONS D'INSTALLATION

⚠ AVERTISSEMENT

Risque de choc électrique

Débranchez l'alimentation électrique avant d'installer le lave-vaisselle.

Ne pas le faire peut entraîner la mort ou un choc électrique.

Attention

L'installation des tuyaux et des équipements électriques doit être effectuée par des techniciens qualifiés.

• À propos de la connexion électrique

⚠ AVERTISSEMENT

Pour la sécurité personnelle:

• N'utilisez pas de rallonge ou de fiche d'adaptateur avec cet appareil.
• Ne coupez ni ne retirez en aucun cas la connexion de mise à la terre du cordon d'alimentation.

Exigences électriques

Veuillez consulter l'étiquette signalétique pour connaître la tension nominale et connecter le lave-vaisselle à l'alimentation électrique approprié. Utilisez le fusible 10A/ 13A/ 16A requis, le fusible à retardement ou le disjoncteur recommandé et fournissez un circuit séparédesservant uniquement cet appareil.

Connexion électrique

Assurez-vous que la tension et la fréquence de l'alimentation correspondent à celles indiqués sur la plaque signaléique. Inséez la fiche uniquement dans une prise électrique correctement mise à la terre. Si la prise électrique à laquelle l'appareil doit être branchéne convient pas à la fiche, remplacez la prise plutôt que d'utiliser des adaptateurs ou similaires car ils pourraient provoquer une surchauffe et des brûdures.

Assurez-vous que la mise à la terre approprié existe avant utilisation

• Alimentation en eau et vidange

Connexion d'eau froide

Connectez le tuyau d'alimentation en eau froide à un connecteur fileté de 3/4 (pouce) et assurez-vous qu'il est bien fixé en place. Si les conduites d'eau sont neuves ou n'ont pas été utilisées pendant une longue période, laissez couler l'eau pour vous assurer que l'eau est claire. Cette précaution est nécessaire pour éviter le risque d'obstruction de l'entrée d'eau et d'endommager l'appareil.

Tuyau d'alimentation ordinaire

Tuyau d'alimentation de sécurité

À propos du tuyau d'alimentation de sécurité

Le tuyau d'alimentation de sécurité se compose des doubles parois. Le système du tuyau garantit son intervention en bloquant le débit d'eau en cas de rupture du tuyau d'alimentation et lorsque l'espace d'air entre le tuyau d'alimentation et le tuyau ondulé extérieur est rempli d'eau.

⚠ AVERTISSEMENT

La connexion d'un tuyau qui se fixe à un vaporisateur d'évier à la même conduite d'eau que le lave-vaisselle risque de provoquer la rupture. Si votre évier en possède un, il est recommandé de déconnecter le tuyau et de boucher le trou.

Comment connecter le tuyau d'alimentation de sécurité

1. Tirez complèement les tuyaux d'alimentation de sécurité du compartiment de rangement situé à l'arrière du lave-vaisselle.
2. Serrez les vis du tuyau d'alimentation de sécurité au robinet avec un filetage de 3/4 pouce.
3. Ouvrez complètement l'eau avant de démarrer le lave-vaisselle.

Comment déconnecter le tuyau d'alimentation de sécurité

1. Fermez l'eau.
2. Dévissez le tuyau d'alimentation de sécurité du robinet.

• Connexion des tuyaux de vidange

Insérez le tuyau de vidange dans un tuyau de vidange d'un diamètre minimum de 4 cm, ou laissez-le couler dans l'évier, en évitant de le plier ou de le sertir. La hauteur du tuyau de vidange doit être inférieure à 1000 mm. L'extrémité libre du tuyau ne doit pas être immergée dans l'eau pour éviter son reflux.

Veuillez fixer solidement le tuyau de vidange dans la position A ou la position B

Dos du lave-vaisselle Buse de drainage Entrée d'eau Tuyau de vidange Câble principal A B Compteur MAX 1000mm φ 40mm

Comment drainer l'excès d'eau dans les tuyaux

Si l'évier est 1000 plus haut du sol, l'excès d'eau dans les tuyaux ne peut pas être drainé directement dans l'évier. Il sera nécessaire de drainer l'excès d'eau des tuyaux dans un bol ou un récipient approprié qui est maintenu à l'extérieur et plus bas que l'évier.

Sortie d'eau

Connectez le tuyau de vidange d'eau. Le tuyau de vidange doit être correctement installé pour éviter la fuite d'eau. Assurez-vous que le tuyau de vidange d'eau n'est pas plié ou écrasé.

Rallonge de tuyau

Si vous avez besoin d'une rallonge de tuyau de vidange, assurez-vous d'utiliser un tuyau de vidange similaire.

Elle ne doit pas d'passer 4 mères; sinon, l'effet de nettoyage du lave-vaisselle pourrait être réduit.

Raccord siphon

Le raccord d'évacuation doit être situé à une hauteur inférieure à 100cm (maximum) du fond du plat. Le tuyau de vidange d'eau doit être fixé.

Positionnez l'appareil

Positionnez l'appareil à l'emplacement souhaité. Le dos doit reposer contre le mur derrière lui et les côtés, au long des cabinets ou des murs adjacents. Le lave-vaisselle est équipé de tuyaux d'alimentation en eau et de vidange qui peuvent être positionnés à droite ou à gauche pour faciliter une installation correcte.

Nivellement de l'appareil

Une fois que l'appareil est positionné horizontalement, la hauteur du lave-vaisselle peut être modifiée en ajustant le niveau de vissage des pieds. Dans tous les cas, l'appareil ne doit pas être incliné de plus de 2°.

S'applique uniquement au lave-vaisselle sur pied.

Installation des pieds libre

Montage entre les armoires existantes

La hauteur du lave-vaisselle, 845mm, a été conçue pour permettre à la machine d'être installée entre des armoires de même hauteur existantes dans les cuisines modernes. Les pieds peuvent être réglés de manière à atteindre la hauteur souhaitée.

Le dessus laminé de la machine ne nécessite aucun soin particulier car il est résistant à la chaleur, aux rayures et aux taches.

Sous le plan de travail existant

(Lors du montage sous un plan de travail) Dans la plupart des cuisines équipées modernes, il n'y a qu'un seul plan de travail sous lequel les armoires et les appareils électriques sont installés. Dans ce cas, retirez le plan de travail du lave-vaisselle en dévissant les vis sous le bord arrière du plan (a).

a b a b

Attention

Dans ce cas, retirez le plan de travail du lave-vaisselle en dévissant les vis sous le bord arrière du plan (b).

La hauteur sera alors réduite à 815mm, comme prévu par la réglementation internationale (ISO) et le lave-vaisselle s'intégrera parfaitement sous le plan de travail de la cuisine.

• Installation intégrée (pour le modèle intégré)

Étape 1. Sélection du meilleur emplacement pour le lave-vaisselle

La position d'installation du lave-vaisselle doit être proche des tuyaux d'entrée et de vidange et du cordon d'alimentation existants.

Illustrations des dimensions de la cabine et de la position d'installation du lave-vaisselle.

1. Moins de 5mm entre le haut du lave-vaisselle et la cabine et la porte extérieure alignée sur la cabine.

90° Entrés des conduites éctriques, de vidange et d'alimentation en eau 820mm 580mm 80 100 Espace entre le fond de la cabine et le plancher 600 mm (pour le mode 60cm) 450mm (pour le mode 45cm)

1. Si le lave-vaisselle est bloquéau coin de la cabine, il devrait y avoir un peu d'espace lorsque la porte est ouverte.

Lave-vaisselle Porte de lave- vaisselle Cabine Espace minimum de 50mm

NOTE:

Selon l'endroit où se trouve votre prise électrique, vous devrez percer un trou dans le côté opposé de la cabine.

Étape 2. Dimensions et installation du panneau esthétique

Le panneau en bois esthétique pourrait être traité selon les dessins d'installation.

Modèle semi-intégré

L'adhésif magique A et l'adhésif magique B doivent être disjointes, l'adhésif magique A sur le panneau esthétique en bois et l'adhésif magique feutré B de la porte extérieure du lave-vaisselle (voir figure A). Après avoir positionné le panneau, fixez le panneau sur la porte extérieure à l'aide de vis et boulons (voir figure B).

A Adhésif magique Adhésif magique

1. Retirez les quatre vis courtes. 2. Fixez les quatre vis longues.

Modèle entièrement intégré

Installez le crochet sur le panneau en bois esthétique et placez-le dans la fente de la porte extérieure du lave-vaisselle (voir figure A). Après avoir positionné le panneau, fixez le panneau sur la porte extérieure à l'aide de vis et boulons (voir figure B).

A

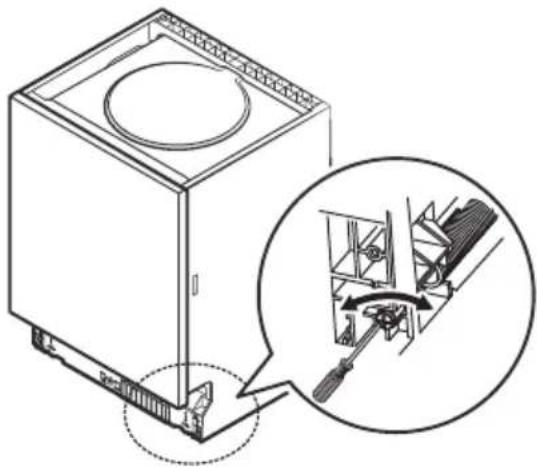

Étape 3. Réglage de la tension du ressort de la porte

1. Les ressorts de la porte sont réglés en usine à la tension appropriée pour la porte extérieure. Si un panneau en bois esthétique est installé, vous devrez ajuster la tension du ressort de la porte. Tournez la vis de réglage pour entraîner le dispositif de réglage pour tendre ou détendre le câble en acier.

2. La tension du ressort de la porte est correcte lorsque la porte reste horizontale en position complètement ouverte, mais monte à sa fin de course avec la légère levée d'un doigt.

Étape 4. Étapes d'installation du lave-vaisselle

Veuillez vous référer aux étapes d'installation spécifiées dans les dessins d'installation.

1. Apposez la bande de condensation sous la surface de travail de la cabine. Veuillez vous assurer que la bande de condensation affleure le bord de la surface de travail. (Étape 2)

2. Raccordez le tuyau d'entrée à l'alimentation en eau froide.

3. Raccordez le tuyau de vidange.

4. Connectez le cordon d'alimentation.

5. Mettez le lave-vaisselle en place. (Étape 4)

6. Mettez le lave-vaisselle à niveau. Les aliments à l'arrière peuvent être réglés depuis l'avant du lave-vaisselle en tournant la vis Philips au milieu de la base du lave-vaisselle à l'aide d'une vis Philips. Pour régler les pieds avant, utilisez un tournevis plat et tournez les pieds avant jusqu'à ce que le lave-vaisselle soit nivelé (étape 5 à étape 6).

7. Installez la porte du meuble sur la porte extérieure du lave-vaisselle (Étape 7 à Étape 10)

8. Réglez la tension des ressorts de la porte en utilisant une clé Allen en tournant dans le sens des aiguilles d'une montre pour serrer les ressorts de la porte à gauche et à droite. Si vous ne le faites pas, cela endommager votre lave-vaisselle. (Étape 11)

9. Le lave-vaisselle doit être fixé en place. Fixez le côté avec des vis.

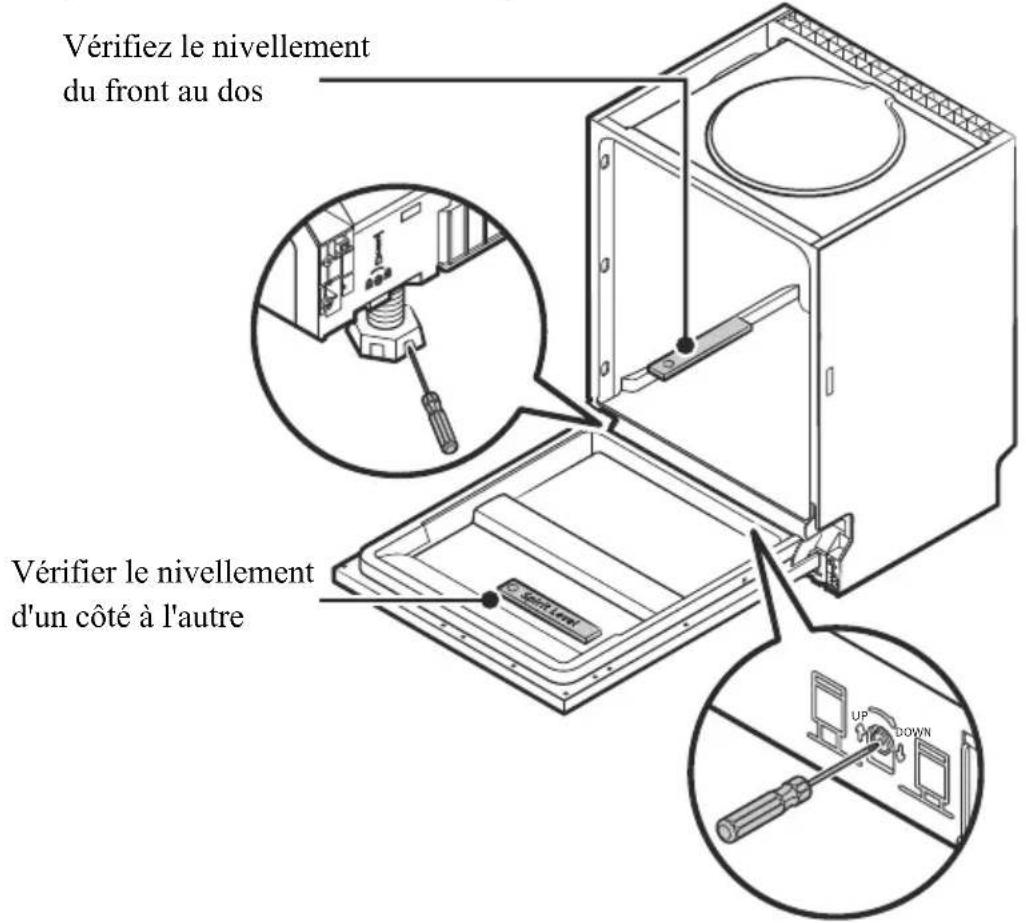

Étape 5. Nivellement du lave-vaisselle

Le lave-vaisselle doit être nivelé pour un fonctionnement et une performance de lavage appropriés.

1. Placez un niveau à bulle sur la porte et la glissière du support à l'intérieur du bac comme indiqué pour vérifier que le lave-vaisselle est nivelé.
2. Mettez le lave-vaisselle à niveau en réglant individuellement les trois pieds de nivellement.
3. Lorsque vous nivelez le lave-vaisselle, faites attention à ne pas le renverser.

Vérifiez le nivellement du front au dos Vérifier le nivellement d'un côté à l'autre

NOTE :

La hauteur de réglage maximale des pieds est de 50 mm.

DÉPANNAGE

Avant d'appeler le service

L'examen des graphiques des pages suivantes peut vous éviter d'appeler le service.

Problème	Cas possibles	Résolution
Le lave-vaisselle ne démarre pas	Fusible grillé ou disjoncteur déclenché.	Remplacez le fusible ou réinitialisez le disjoncteur. Retirez tous les autres appareils partageant le même circuit avec le lave-vaisselle.
	L'interrupteur n'est pas activé.	Assurez-vous que le lave-vaisselle est allumé et que la porte est bien fermée. Assurez-vous que le cordon d'alimentation est correctement branché dans la prise murale.
	La pression de l'eau est faible	Vérifiez que l'eau est alimentée correctement et que l'eau est ouverte.
	La porte du lave-vaisselle n'est pas correctement fermée.	Assurez-vous de bien fermer la porte et de la verrouiller.
Eau non pompée du lave-vaisselle	Tuyau de vidange tordu ou coincé.	Vérifiez le tuyau de vidange.
	Filtre obstrué. Vérifiez le filtre grossier.
	L'évier dans la cuisine est obstrué.	Vérifiez l'évier de la cuisine pour vous assurer qu'il se vide bien. Si l'évier de la cuisine n'est pas vidé, vous aurez peut-être besoin d'un plombier plutôt que d'un réparateur de lave-vaisselle.
Mousse dans le bac.	Mauvais détergent.Liquide de rinçage renversé.	Utilisez uniquement le détergent spécial à lave-vaisselle pour éviter la mousse. Si cela se produit, ouvrez le lave-vaisselle et laissez la mousse s'évaporer. Ajoutez 1 gallon d'eau froide au fond du lave-vaisselle. Fermez la porte du lave-vaisselle, puis sélectionnez n'importe quel programme. Le lave-vaisselle vidangera l'eau initialement, . Ouvrez la porte une fois la vidange terminée et vérifiez si la mousse a disparu. Répétez si nécessaire.Essuyez toujours immédiatement les déversements de liquide de rinçage.
Bac taché à l'intérieur	Un détergent avec colorant peut avoir été utilisé.	Assurez-vous que le détergent n'a pas de colorant.
Film blanc sur la surface intérieure	Minéraux d'eau dure. Pour nettoyer l'intérieur, utilisez une éponge humide avec un détergent pour lave-vaisselle et portez des gants en caoutchouc. N'utilisez jamais d'autre nettoyant que du détergent pour lave-vaisselle, sinon cela pourrait causer de la mousse.
Il y a des taches de rouille sur les vaisselles.	Les articles concernés ne sont pas résistants à la corrosion.	Évitez de laver des articles qui ne résistent pas à la corrosion dans le lave-vaisselle.
	Un programme n'a pas été exécuté après l'ajout de sel de lave-vaisselle. Des traces de sel sont entrées dans le cycle de lavage.	Exécutez toujours un programme de lavage sans vaisselle après avoir ajouté du sel. Ne sélectionnez pas la fonction Turbo (si présente) après avoir ajouté du sel pour lave-vaisselle.
	Le couvercle d'adoucisseur est lâche.	Vérifiez que le couvercle de l'adoucisseur est bien fixé.
Bruit de cognement dans le lave-vaisselle	Un bras gicleur frappe contre un article dans un panier	Interrompez le programme et arrangez les articles de nouveau qui obstruent le bras gicleur.
Bruit de cognement dans le lave-vaisselle	Les articles de vaisselle sont en vrac dans le lave-vaisselle.	Interrompez le programme et arrangez les articles de vaisselles de nouveau.
Bruit de cognement dans les conduites d'eau	Cela peut être dû à une installation sur site ou à la section transversale de la tuyauterie.	Cela n'a aucune influence sur la fonction du lave-vaisselle. En cas de doute, contactez un plombier qualifié.
es vaisselles ne sont pas propres L	Les vaisselles n'étaient pas chargées correctement.	Voir PARTIE II "Préparation et chargement des vaisselles".
	Le programme n'était pas assez puissant.	Sélectionnez un programme plus intensif.
Les vaisselles ne Pas assez de détergent a Utilisez plus de détergent ou changez sont pas propres. été distribué. votre détergent.
	Les articles bloquent le mouvement des bras gicleurs.	Arrangez de nouveau les articles de sorte que le jet puisse tourner librement.
	La combinaison de filtres n'est pas propre ou n'est pas correctement installée en bas de la cabine de lavage. Cela pourrait bloquer les buses du bras gicleur.	Nettoyez et / ou ajustez le filtre correctement.Nettoyez les buses du bras gicleur.
Nébulosité sur la verrerie.	Combinaison d'eau douce et de trop de détergent.	Utilisez moins de détergent si vous avez de l'eau douce et sélectionnez un cycle plus court pour laver la verrerie proprement.
Des taches blanches apparaissent sur les plats et les verres.	Une zone d'eau dure peut provoquer des dépôts de calcaire.	Ajoutez plus de détergent.
Marques noires ou grises sur les vaisselles.	Les ustensiles en aluminium ont frotté contre les vaisselles	Utilisez un nettoyant abrasif doux pour éliminer ces marques.
Détergent laissé dans le distributeur	Les vaisselles obstruent le distributeur de détergent.	Rechargez correctement les vaisselles.
Les vaisselles ne sont pas séchées.	Chargement incorrect	Chargez le lave-vaisselle comme suggéré dans les instructions.
	Les vaisselles sont retirées trop tôt	Ne videz pas votre lave-vaisselle immédiatement après le lavage. Ouvrez légèrement la porte pour que la vapeur puisse sortir. Sortez la vaisselle jusqu'à ce que la température intérieure soit appropriée au toucher. Déchargez d'abord le panier inférieur pour éviter que l'eau ne tombe du panier supérieur.
Les vaisselles ne sont pas séchées.	Un programme incorrect a été sélectionné.	Avec un programme court, plus la température de lavage est basse,plus les performances de nettoyage sont diminuées. Choisissez un programme avec un long temps de lavage.
	Utilisation des vaisselles avec un revêtement de mauvaise qualité.	Le drainage de l'eau est plus difficile avec ces articles. Les assiettes ou vaisselles de ce type ne sont pas adaptés au lavage au lave-vaisselle.

CHARGEMENT DES PANIERS

SELON EN60436

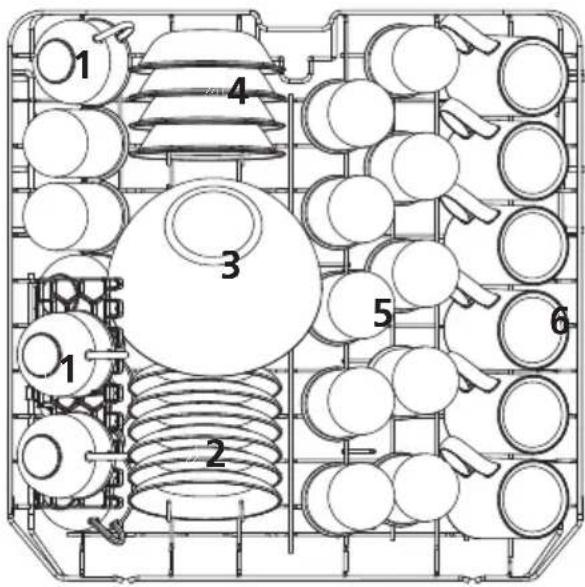

1. Panier supérieur:

1 4 3 5 6 1 2

Nombre	Article
1	Tasses
2	Soucoupes
3	Bol en verre
4	Bols à dessert
5	Verres
6	Bols

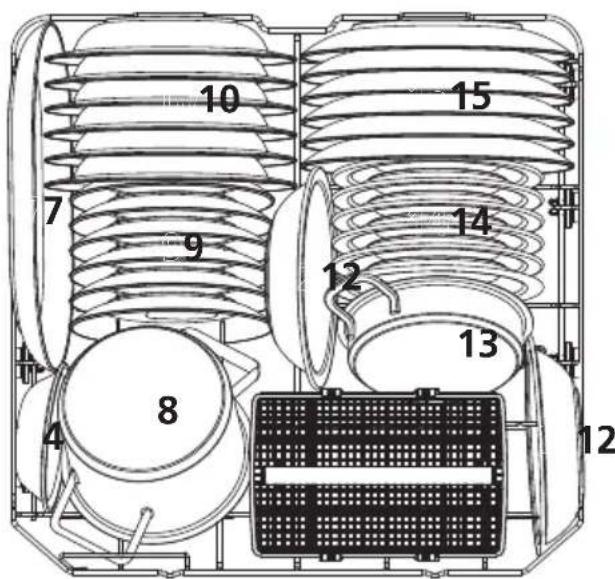

2. Panier inférieur:

10 15 7 9 14 12 13 8 4 12

Nombre	Article
7	Plat ovale
8	Petite marmite
9	Assiettes à dessert
10	Assiettes creuses
11	Panier à couverts
12	Bols en mélamine
13	Marmite de four
14	Petites assiettes en mélamine
15	.Assiettes

3. Panier à vaisselles:

1	2	1		4 4	4 4	4 4					1	2	1
2 2	2				8 7	3 3							2
1	2	1		4 4	4 4	4 4					1	3	1
1	2	1		5 5	5 5	5 5					3	3	3
2 2	2				3 3	3 3						3	3
1	2	1		5 5	5 5	5 5					6		6

1 2 3 4 5 6 7 8

Informations pour les tests de comparabilité selon EN 0436

Capacité: 12 places

Position du panier supérieur: position inférieure

Programme: ECO

Réglage du liquide de rinçage: Max

Réglage de l'adoucisseur: H3

Nombre	Article
1	Cuillères à soupe
2	Fourchettes
3 Couteaux
4 Cuillères à café
5 Cuillères à dessert
6	Cuillères de service
7	Fourchettes de service
8 Louches à sauce

CONTENU

01

02

03

04

4 UTILISATION DE VOTRE LAVE-VAISSELLE

4 Panneau de contrôle

6 Adoucisseur d'eau

7 Préparation et chargement de vaisselles

10 Fonction du produit de rinçage et du détergent

11 Remplissage du réservoir de produit de rinçage

12 Remplissage du distributeur de détergent

PROGRAMMATION DU LAVE-VAISSELLE

Tableau des cycles de lavage

Commencement d'un cycle de lavage

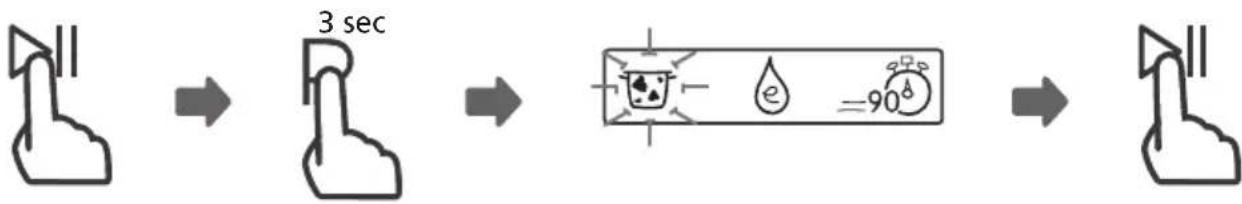

Changer le mi-cycle du programme

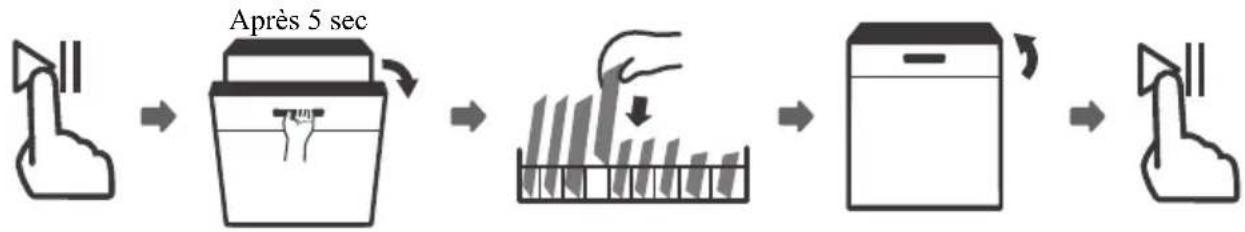

Oublié d'ajouter une vaisselle?

CODES D'ERREUR

INFORMATIONS TECHNIQUES

NOTE:

• Si vous ne pouvez pas résoudre les problèmes par vous-même, veuillez demander l'aide d'un technicien professionnel.
• Selon la politique de développement et de mise à jour durable du produit, le fabricant peut apporter des modifications sans préavis.
• En cas de perte ou de désuétude, vous pouvez recevoir un nouveau manuel d'utilisateur du fabricant ou du distributeur responsable.

GUIDE D'UTILISATION RAPIDE

Veuillez lire le contenu correspondant du manuel d'utilisateur pour la méthode de fonctionnement détaillée.

1 Installez le lave-vaisselle

(Veuillez consulter la section 5 "INSTRUCTIONS D'INSTALLATION" de la PARTIE II: Version générique).

2 Enlever les plus gros résidus sur les vaisselles

À l'intérieur → À l'extérieur

3 Chargement du panier

4 Remplissez le distributeur

5 Sélection d'un programme et fonctionnement du lave-vaisselle

UTILISATION DE VOTRE LAVE-VAISSELLE

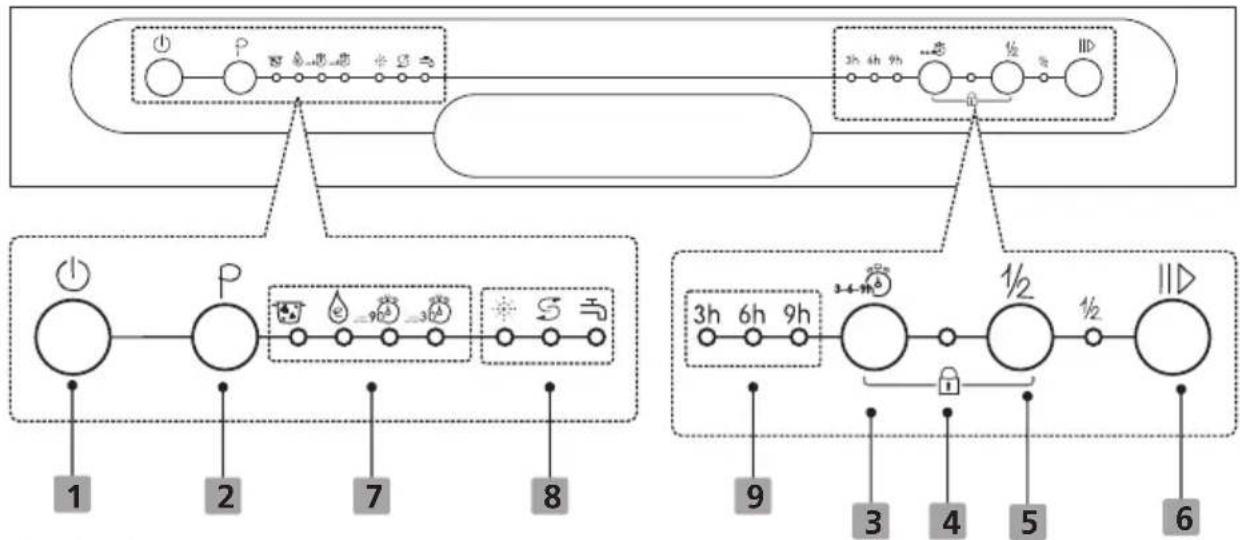

Panneau de contrôle

Opération (bouton)

1 Puissance	Appuyez sur ce bouton pour activer votre lave-vaisselle.
2 Programme	Sélectionnez un programme de lavage approprié, l'indicateur de programme sélectionné sera allumé.
3 Départ différé	Appuyez sur le bouton Départ différé pour retarder le démarrage du cycle. Vous pouvez différer un cycle jusqu'à 24 h par pas d'une heure.
4 Verrou de l'enfant	Cette option vous permet de verrouiller les boutons sur le panneau de commande - à l'exception du bouton d'alimentation - afin que les enfants ne puissent pas accidentellement démarrer le lave-vaisselle en appuyant sur les boutons du panneau. Pour verrouiller ou déverrouiller les boutons sur le panneau de commande, maintenez enfoncé le bouton Demi-charge+ le bouton Extra séchage pendant 3 secondes simultanément.
5 Demi-charge	Lorsque vous avez environ ou moins de 6 vaisselles à laver, vous pouvez choisir cette fonction pour économiser de l'énergie et de l'eau (elle ne peut être utilisée qu'avec Intensif, ECO, Verre et 90 minutes).
6 Démarrage/Pause	Pour démarrer le programme de lavage sélectionné ou l'interrompre lorsque le lave vaisselle fonctionne.

Affichage

8 Indicateur du programme	IntensifPour la vaisselle très sale et les casseroles, poêles, plats, etc. normalement sales. Avec des aliments séchés.ECOIl s'agit d'un programme standard, il convient pour nettoyer la vaisselle normalement sale, c'est le programme le plus efficace en termes de consommation combinée d'énergie et d'eau pour ce type de vaisselle.90minPour les charges normalement sales qui nécessitent un lavage rapide.RapideUn lavage plus court pour les charges légèrement sales qui ne nécessitent pas de séchage.
9 Indicateur d'avertissement	Liquide de rinçageSi " * " indicateur est allumé cela signifie que le lave-vaisselle manque de liquide de rinçage et nécessite une recharge.SELSi " * " indicateur est allumé cela signifie que le lave-vaisselle manque de sel et nécessite d'une rechargeVoyant d'arrivée d'eauSi le voyant "¬" s'allume, l'eau n'arrive pas dans le lave-vaisselle. Vérifier le robinet d'arrivée d'eau
10 Délai dattente :	Pour indiquer le délai d'attente (3 h/6 h/9 h)

• Adoucisseur d'eau

L'adoucisseur d'eau doit être réglé manuellement à l'aide du cadran de dureté de l'eau.

L'adoucisseur d'eau est conçu pour éliminer les minéraux et sel de l'eau, ce qui aurait un effet néfaste sur le fonctionnement de l'appareil.

Plus il y a de minéraux, plus l'eau est dure.

L'adoucisseur doit être ajusté en fonction de la dureté de l'eau dans votre région.

Votre autorité locale de l'eau peut vous conseiller sur la dureté de l'eau dans votre région.

Ajuster la consommation de sel

Le lave-vaisselle est conçu pour permettre un ajustement de la quantité de sel consommée en fonction de la dureté de l'eau utilisée. Ceci est destiné à optimiser et personnaliser le niveau de consommation de sel.

Veuillez suivre les étapes ci-dessous pour ajuster la consommation de sel.

1. Allumez l'appareil;
2. Appuyez sur le bouton Démarrage/ Pause pendant plus de 5 secondes pour démarrer le modèle de réglage de l'adoucisseur d'eau dans les 60 secondes suivant la mise en marche de l'appareil;
3. Appuyez sur le bouton Démarrage / Pause pour sélectionner le réglage approprié en fonction de votre environnement local, les réglages changeront dans l'ordre suivant:
4. Appuyez sur le bouton start/pause pour terminer la configuration

$$ \mathrm{H} 1 - > \mathrm{H} 2 - > \mathrm{H} 3 - > \mathrm{H} 4 - > \mathrm{H} 5 - > \mathrm{H} 6; $$

DURETÉ DE L'EAU				Niveau adoucisseur d'eau	Consommation de sel (gramme/ cycle)
Allemand °dH	Français °fH	Britannique ° Clarke	Mmol/l
0-5 0-9	0-6 0-0		,94	H1-> L'indicateur Rapide clignote	0
6-11	10-20	7-14	1,0-2,0	H2-> Les indicateurs 90 minutes clignotent	9
12-17	21-30	15-21	2,1-3,0	H3-> Les indicateurs Rapide et 90 minutes clignotent	12
18-22	31-40	22-28	3,1-4,0	H4-> L indicateur ECO clignote	20
23-34	41-60	29-42	4,1-6,0	H5-> Les indicateurs Rapide et ECO clignotent	30
35-55	61-98	43-69	6,1-9,8	H6-> Les indicateurs 90 min et ECO clignotent	60

1^ = 1.25^ Clarke = 1.78^ = 0.178mmol / h

Réglage en usine: H3

Contactez votre bureau d'alimentation en eau local pour obtenir plus d'informations sur la dureté de l'eau.

Veuillez consulter la section 3 "Chargement du sel dans l'adoucisseur" de la PARTIE I: Version générique, si votre lave-vaisselle manque de sel.

NOTE

Si votre modèle n'a pas d'adoucisseur d'eau, vous pouvez ignorer cette section. Adoucisseur d'eau

La dureté de l'eau varie d'un endroit à l'autre. Si de l'eau dure est utilisé dans le lave-vaisselle, des dépôts se formeront sur la vaisselle et les ustensiles.

L'appareil est équipé d'un adoucisseur spécial qui utilise un réservoir de sel spécialement conçu pour éliminer la chaux et les minéraux de l'eau.

Préparation et chargement de vaisselles

• Veuillez acheter des ustensiles identifié avec les signes de lave-vaisselle.
• Pour des articles particuliers, sélectionnez un programme avec la température la plus basse possible.
• Pour éviter tout dommage, ne sortez pas les verres et les vaisselles du lave-vaisselle immédiatement après la fin du programme.

Pour laver les ustensiles/ vaisselles suivants

Ne conviennent pas

• Ustensiles avec poignées en bois, en porcelaine ou en nacre
• Articles en plastique qui ne résistent pas à la chaleur
• Ustensiles plus anciens avec des pièces collées qui ne résistent pas à la température extrême
  • Ustensiles ou vaisselles collés
• Articles en étain ou en cuivre
• Verre en cristal
• Articles en acier sujets à la rouille
• Plateaux en bois
• Articles en fibres synthétiques

Sont soumis à une pertinence limitée

• Certains types de verres peuvent devenir ternes après un grand nombre de lavages
• Les pièces en argent et en aluminium ont tendance à se décolorer pendant le lavage
• Les motifs vitrés peuvent s'estomper si la machine est lavée fréquemment

Recommendations pour charger le lave-vaisselle

Grattez toute grande quantité de nourriture restante. Ramollissez les résidus de nourriture brûlée dans les casseroles. Il n'est pas nécessaire de rincer la vaisselle à l'eau courante.

Pour de meilleures performances du lave-vaisselle, suivez ces directives de chargement.

(Les caractéristiques, l'apparence des paniers et des paniers à vaisselles peuvent varier selon votre modèle.)

Placez les objets dans le lave-vaisselle de la manière suivante:

• Les articles tels que les tasses, verres, casseroles/ poêles, etc. sont orientés vers le bas.
• Les articles incurvé ou avec des cannelures doivent être chargé de manière inclinée, de sorte que l'eau puisse s'écouler.

- Tous les ustensiles sont bien empilés et ne peuvent pas être tombés.

- Tous les ustensiles sont placés de manière à ce que les bras gicleurs puissent tourner librement pendant le lavage.

- Chargez des objets creux tels que des tasses, des verres, des casseroles, etc. Avec l'ouverture orientée vers le bas afin que l'eau ne puisse pas s'accumuler dans le récipient ou le fond.

- Les vaisselles et les ustensiles ne doivent pas être placés un dans, autre ou un couvre l'autre.

- Pour éviter tout dommage, les verres ne doivent pas se toucher mutuellement.

- Le panier supérieur est conçu pour contenir des plats plus délicats et plus légers tels que des verres, des tasses à café et à thé.

- Les couteaux à lame longue stockés en position verticale ont un danger potentiel!

- Les ustensiles longs et/ ou tranchants tels que les couteaux à découper, doivent être positionnés horizontalement dans le panier supérieur.

- Veuillez ne pas surcharger votre lave-vaisselle. Ceci est important pour de bons résultats et pour une consommation raisonnable d'énergie.

NOTE:

Les très petits articles ne doivent pas être lavés au lave-vaisselle car ils pourraient facilement tomber du panier.

Retirer les vaisselles

Pour éviter que l'eau coule du panier supérieur dans le panier inférieur, nous vous recommandons de vider le panier inférieur en premier, puis le panier supérieur.

⚠ AVERTISSEMENT

Les articles seront chauds! Pour éviter tout dommage, ne sortez pas les verres et les vaisselles du lave-vaisselle immédiatement environ 15 minutes après la fin du programme.

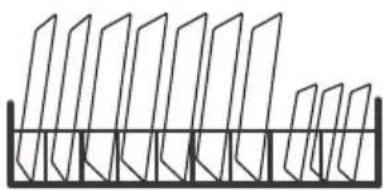

Chargement du panier supérieur

Le panier supérieur est conçu pour contenir des plats plus délicats et plus légers tels que des verres, des tasses à café et à thé et des soucoupes, ainsi que des assiettes, des petits bols et des casseroles peu profondes (tant qu'ils ne sont pas trop sales). Positionnez les vaisselles et les ustensiles de cuisine de manière à ce qu'ils ne soient pas déplacés par le jet d'eau.

Chargement du panier supérieur

Nous vous suggérons de placer de gros articles et les articles les plus difficiles à nettoyer dans le panier inférieur: tels que des casseroles, des poêles, des couvercles, des plats de service et des bols, comme indiqué dans la figure ci-dessous. Il est préférable de placer les plats de service et les couvercles sur le côté des paniers afin d'éviter de bloquer la rotation du bras gicleur supérieur. Le diamètre maximum conseillé pour les assiettes devant le distributeur de détergent est de 19cm, ceci ne peut pas gêner l'ouverture de l'appareil.

Chargement du panier à vaisselles

Les ustensiles doivent être placés dans le panier à vaisselles séparément les uns des autres dans les positions appropriées, et assurez-vous que les ustensiles ne s'emboîtent pas, cela peut entraîner de mauvaises performances.

⚠ AVERTISSEMENT

Ne laissez aucun article s'étendre par le bas. Chargez toujours des ustensiles pointus avec la pointe pointue vers le bas!

Pour le meilleur effet de lavage, veuillez charger les paniers, reportez-vous aux options de chargement standard dans la dernière section de la PARTIE I: Version générique

Fonction du produit de rinçage et du détergent

Le liquide de rinçage est libéré pendant le rinçage final pour empêcher l'eau de former des gouttelettes sur votre vaisselle, ce qui peut laisser des taches et des stries. Il améliore également le séchage en permettant à l'eau de rouler sur la vaisselle. Votre lave-vaisselle est conçu pour utiliser le liquide de rinçage.

⚠ AVERTISSEMENT

Utilisez uniquement du liquide de rinçage pour le lave-vaisselle. Ne remplissez jamais le distributeur de liquide de rinçage avec d'autres substances (par exemple, un produit de nettoyage pour lave-vaisselle, un détergent liquide). Cela endommagera l'appareil.

Quand remplir le distributeur de liquide de rinçage

À moins que le témoin d'avertissement de liquide de rinçage( ) sur le panneau de commande soit allumé, vous pouvez toujours estimer la quantité selon la couleur de l'indicateur de niveau optique situé à côté du capuchon. Lorsque le réservoir de liquide de rinçage est plein, l'indicateur devient complètement sombre. La taille du point foncé diminue à mesure que le liquide de rinçage diminue. Vous ne devez jamais laisser le niveau de liquide de rinçage inférieur à 1/4.

Au fur et à mesure que le liquide de rinçage diminue, la taille du point noir sur l'indicateur de niveau de liquide de rinçage changera, comme illustré ci-dessous.

- Plein

3/4 plein

1/2 plein

1/4 plein

○ Vide

Fonction du détergent

Les ingrédients chimiques qui composent le détergent sont nécessaires pour éliminer, écraser et distribuer toute la saleté du lave-vaisselle. La plupart des détergents de qualité commerciale conviennent à cet effet.

⚠ AVERTISSEMENT

- Utilisation appropriée du détergent Utilisez uniquement un détergent spécialement conçu pour le lave-vaisselle. Gardez votre détergent frais et sec. Ne mettez pas de détergent en poudre dans le distributeur tant que vous n'êtes pas prêt à laver la vaisselle.

Le détergent pour lave-vaisselle est corrosif! Gardez le détergent pour lave-vaisselle hors de la portée des enfants.

Remplissage du réservoir de produit de rinçage

1 Retirez le bouchon du réservoir de liquide de rinçage en le tournant dans le sens antihoraire.

2 Versez soigneusement le liquide de rinçage dans son distributeur, tout en évitant qu'il ne déborde.

3 Fermez le bouchon du réservoir de liquide de rinçage en le tournant dans le sens des aiguilles d'une montre.

NOTE

Nettoyez tout produit de rinçage renversé avec un chiffon absorbant pour éviter un moussage excessif lors du prochain lavage.

Réglage du réservoir de liquide de rinçage

Tournez le cadran indicateur du liquide de rinçage entre chiffres 1-6. Plus le nombre est élevé, plus le lave-vaisselle utilise de liquide de rinçage. Si la vaisselle ne sèche pas correctement ou est tachetée, réglez le cadran au chiffre plus élevé jusqu'à ce que votre vaisselle soit sans taches. Réduisez-le s'il y a des taches blanchâtres collantes sur votre vaisselle ou un film bleuâtre sur la verrerie ou les lames de couteau.

Remplissage du distributeur de détergent

Poussez le loquet pour l'ouvrir

1 Appuyez sur le loquet de dégagement du distributeur de détergent pour ouvrir le couvercle.

3 Fermez le couvercle et appuyez dessus jusqu'à ce qu'il soit bloqué.

A B

2 Ajoutez du détergent dans la plus grande cavité (A) pour le cycle de lavage principal.

Pour les charges de lavage plus sales, ajoutez également un peu de détergent dans la petite cavité (B) pour le cycle de prélavage.

NOTE

• Soyez conscient qu'en fonction de la saletéde l'eau, le réglage peut être différent.
• Veuillez respecter les recommandations du fabricant sur l'emballage du détergent.

PROGRAMMATION DU LAVE-VAISSELLE

Tableau des cycles de lavage

Le tableau ci-dessous indique les programmes les mieux adapté aux niveaux de résidus alimentaires sur eux et la quantité de détergent nécessaire. Il affiche également diverses informations sur les programmes.

( )Signification: Il doit remplir le liquide de rinçage dans le distributeur de liquide de rinçage.

Programme	Description du cycle	Détergent Pré/ Principal	Durée (min)	Énergie (kW)	Eau (L)	Produit de rinçage
Intensif	Prélavage (50°C)Lavage (65°C)RinçageRinçageRinçage (65°C)Séchage	4/16g(1 ou 2 pièces)	205	1,621	17 ,8	●
ECO(*EN60436)	PrélavageLavage (45°C)Rinçage (60°C)Séchage	4/16g(1 ou 2 pièces)	230 11	0,923		●
[TBWS]90min	Lavage (60°C)RinçageRinçage (65°C)Séchage	20g(1 pièce)	90	1,350 1	1,5	●
Rapide	Lavage (50°C)RinçageRinçage (45°C)	20g(1 ou 2 pièces)	30 0,751		11,2	○

NOTE

EN 60436: Ce programme est le cycle de test. Les informations pour le test de comparabilité selon EN 60436.

Commencement d'un cycle de lavage

1. Tirez les paniers inférieur et supérieur, chargez la vaisselle et les repoussez. Il est recommandé de charger d'abord le panier inférieur, puis le panier supérieur.
2. Versez le détergent.
3. Inséez la fiche dans la prise. Le bloc d'alimentation se réfère à la dernière page "Liste des produits". Assurez-vous que l'alimentation en eau est ouverte à pleine pression.
4. Fermez la porte, appuyez sur le bouton d'alimentation pour allumer la machine.
5. Choisissez un programme, le voyant de réponse s'allumera. Appuyez ensuite sur le bouton Démarrage/ Pause, le lave-vaisselle commencera son cycle.

Changer le mi-cycle du programme

Un cycle de lavage ne peut être modifié que s'il a fonctionné pendant une courte période, sinon le détergent peut avoir déjà été libéré et le lave-vaisselle peut déjà avoir vidé l'eau de lavage. Dans ce cas-là le lave-vaisselle doit être réinitialisé et le distributeur de détergent doit être rempli. Pour réinitialiser le lave-vaisselle, suivez les instructions ci-dessous:

1. Appuyez sur le bouton Démarrage / Pause pour suspendre le lavage.
2. Appuyez sur le bouton Programme pendant plus de 3 secondes - le programme sera annulé.
3. Appuyez sur le bouton Programme pour sélectionner le programme souhaité.
4. Appuyez sur le bouton Démarrage / Pause, après 10 secondes, le lave-vaisselle démarre.

Oublié d'ajouter une vaisselle?

La vaisselle oubliée peut être ajoutée à tout moment avant l'ouverture du distributeur de détergent. Dans ce cas là, suivez les instructions ci dessous:

1. Appuyez sur le bouton Démarrage/ Pause pour suspendre le lavage.
2. Attendez 5 sec. Puis ouvrez la porte.
3. Ajouter les vaisselles oubliées.
4. Fermez la porte.
5. Appuyez sur le bouton Démarrage / Pause, après 10 secondes, le lave-vaisselle démarre.

⚠ AVERTISSEMENT

Il est dangereux d'ouvrir la porte durant le cycle, car la vapeur chaude peut vous brûler.

CODES D'ERREUR

En cas de dysfonctionnement, le lave-vaisselle affichera des codes d'erreur pour les identifier:

Codes	Meanings	Possible Causes
L'indicateur Rapide clignote rapidement	Arrivé e d'eau top longue	Le robinet n'est pas ouvert, le tuyau est plié e, la pression d'eau est insuffisante
Les indicateurs Rapide et 90 min clignotent rapidement	Tempé rature de consigne non atteinte	Mauvais fonctionnement de la ré sistance de l'appareil
L'indicateur ECO clignote rapidement	Dé bordement	Des é lé mente de l'appareil fuient
Les indicateurs ECO, Rapide et Intensif clignotent rapidement	Défaillance de la communication entre le circuit imprimé principal et le circuit imprimé de l'affichage	Circuit ouvert ou rupture de câble de communication.

⚠ AVERTISSEMENT

• En cas de déordement, coupez l'alimentation principale en eau avant d'appeler u service.
• S'il y a de l'eau dans le bac de base en raison d'un trop-plein ou d'une petite fuite, l'eau doit être éliminée avant de redémarrer le lave-vaisselle.

INFORMATIONS TECHNIQUES

D1 W H D2

Hauteur (H)	845mm
Largeur (W)	598mm
Profondeur (D1)	600mm (avec la porte fermée)
Profondeur (D2)	1175mm (avec la porte ouverte 90° )

Product information sheet(EN 60436)

Marque: Apelson

Modèle ALV-6000 WH

Paramètres généraux du produit:

Paramètre	Value Value	PParamètreparameter
Capacité nominale(a) (ps)	12	Dimensions en cm	Height	84,5
			Width	59,8
			Depth	60,0
EEI (a)	55,9	Classe d'efficacité énergétique(a)	E(9)
Indice de performance de nettoyage (a)		Indice de performance de séchage (a)	1,071,13
Consommation d'énergie en kWh [par cycle], basée sur le programme éco avec remplissage d'eau froide. La consommation d'énergie réelle dépendra de la façon dont l'appareil est utilisé.	0.923	Consommation d'eau en litres [par cycle], basée sur le programme éco. La consommation réelle d'eau dépendra de la manière dont l'appareil est utilisé et de la dureté de l'eau.	11.0
Durée du programme (a) (h:min)	3:50	Type	Fully intergrated
Émissions sonores acoustiques aériennes (a) (dB(A) re 1 pW)	52	Classe d'émission de bruit acoustique aérien (a)	D (c)
Mode arrêt (W)	0,49	Mode veille (W)	N/A
Départ différé (W) (le cas échéant)	1,00	Veille en réseau (W) (le cas échéant)	N/A
Durée minimale de la garantie offerte par le fournisseur (b):
Information additionnelle:

(a) pour le programme éco.
(b) les modifications apportées à ces éléments ne sont pas considérées comme pertinentes aux fins du paragraphe 4 de Article 4 du règlement (UE) 2017/1369.
(c) si la base de données produit génère automatiquement le contenu définitif de cette cellule, le fournisseur ne doit pas saisir ces données.

(1) Règlement (UE) 2019/2022 de la Commission du 1er octobre 2019 établissant des exigences d'éco-conception pour les lave-vaisselle ménagers conformément à la directive 2009/125 / CE du Parlement européen et du Conseil modifiant le règlement (CE) no 1275/2008 de la Commission et abrogeant le règlement de la Commission (UE) No 1016/2010 (voir page 267 du présent Journal officiel).

Apelson

www.apelson.com

CNA

group

CATA ELECTRODOMÉSTICOS, S.L.U.
