130E405032-E - Connectique réseau METZ - Notice d'utilisation et mode d'emploi gratuit

Marque	Metz
Modèle	130E405032-E
Type de produit	Connectique réseau RJ45
Nombre de broches	8
Normes de câblage supportées	T568A, T568B, Industrial Profinet
Usage prévu	Raccordement réseau Ethernet industriel
Matériau du boîtier	Plastique renforcé
Dimensions (approx.)	3 × 2 × 1.5 cm
Poids	Environ 10 g
Alimentation	Passive (aucune alimentation requise)
Fonctions principales	Connexion réseau filaire, transmission de données
Entretien et nettoyage	Essuyer avec un chiffon sec et non pelucheux
Sécurité	Ne pas exposer à l'humidité ou à des températures extrêmes
Pièces détachées et réparabilité	Non réparable, remplacer l'ensemble en cas de défaut
Informations générales	Notice d'utilisation disponible en PDF sur notice-facile.com

FOIRE AUX QUESTIONS - 130E405032-E METZ

Comment identifier le brochage correct pour mon installation ?

Le connecteur supporte les normes T568A, T568B et Industrial Profinet. Référez-vous au tableau des affectations des fils aux contacts fourni dans la notice.

Quelle est la différence entre T568A et T568B ?

Les deux normes définissent l'ordre des fils dans le connecteur RJ45. La différence concerne les paires 2 et 3 inversées. Utilisez celle qui correspond à votre câblage existant.

Puis-je utiliser ce connecteur pour un réseau domestique standard ?

Oui, il est compatible avec les câbles Ethernet standard. Assurez-vous de respecter le schéma de câblage T568A ou T568B.

Comment installer le connecteur sur un câble ?

Dénudez le câble sur environ 1 cm, ordonnez les fils selon le schéma choisi, insérez-les dans le connecteur jusqu'en butée, puis sertissez avec une pince adaptée.

Le connecteur est-il adapté à un usage industriel ?

Oui, il est spécifiquement conçu pour les réseaux Industrial Profinet et répond aux exigences des environnements industriels.

Quels outils sont nécessaires pour le montage ?

Une pince à sertir RJ45, un outil de dénudage et éventuellement un testeur de câble pour vérifier la continuité.

Comment vérifier que le connecteur est correctement câblé ?

Utilisez un testeur de câble RJ45 pour vérifier que chaque broche correspond au fil attendu selon le schéma choisi.

Le connecteur est-il compatible avec le PoE ?

Oui, il supporte le Power over Ethernet (PoE) car toutes les broches sont conductrices et le boîtier est isolé.

Que faire en cas de mauvais contact ?

Déconnectez et vérifiez l'ordre des fils et la qualité du sertissage. Remplacez le connecteur si nécessaire.

Où trouver plus d'informations sur ce produit ?

La notice complète est disponible gratuitement en PDF sur notice-facile.com. Vous pouvez également poser vos questions sur la page du produit.

MODE D'EMPLOI 130E405032-E METZ

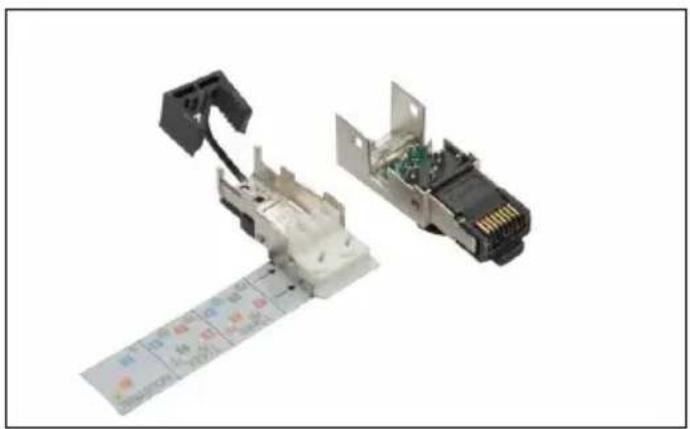

fr Instructions d'installation pour l'installateur

Eviter des erreurs de raccordement !

A lire attentivement avant de procéder au raccordement !

deenfr

Anschlussbelegung / PIN assignments Affectation des fils aux contacts

PIN Nr. / No. contact no.	T568A T568B		Industrial Profinet
1 WH-GN WH-OG YE
2 GN OG OG
3	WH-OG	WH-GN	WH
4	BU	BU	-
5	WH-BU	WH-BU	-
6	OG	GN	BU
7	WH-BN	WH-BN	-
8	BN	BN	-

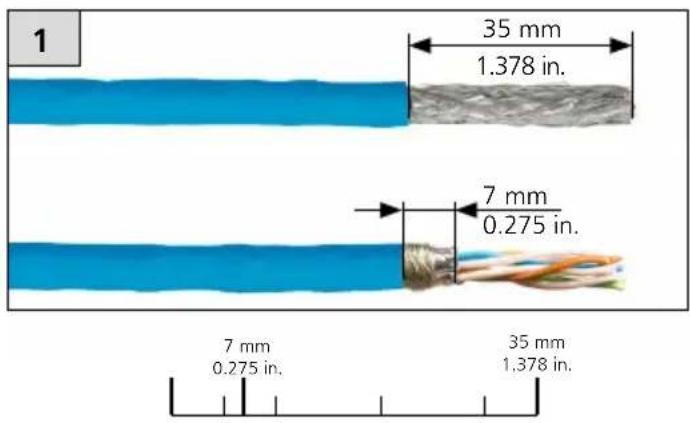

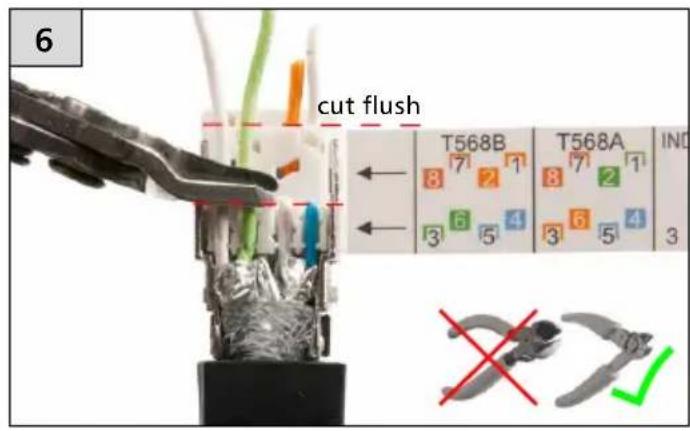

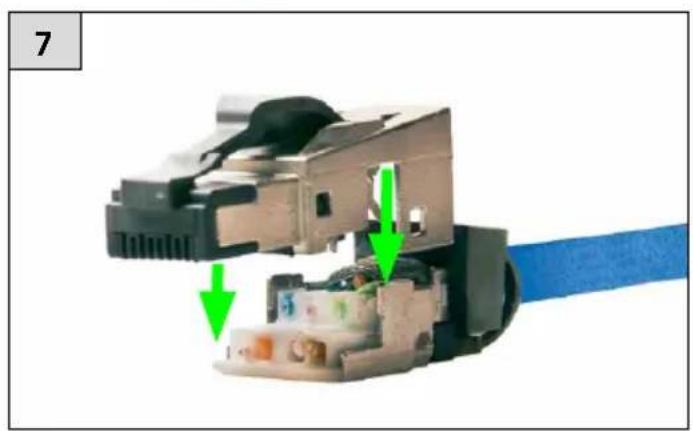

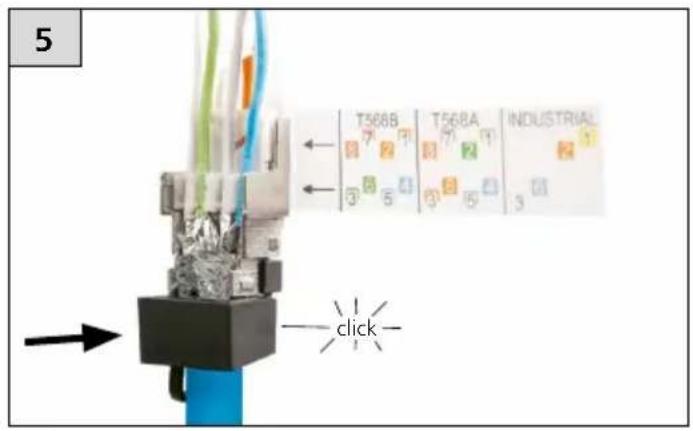

de Montagehinweis für den Installateur enfin Mounting note for the installer ○ Instructions d'installation pour l'installateur
