MODE D'EMPLOI 130B21E METZ

DE Montagehinweis für den Installateur
EN Mounting note for the installer
FR Notice d'installation pour I'installateur

Modul

130 B11-E 180°

DEEN

FR

7 mm2 mm
25 mm

HINWEIS / NOTE / NOTICE

A dire attentivement avant de proceder au raccordement!

Keystone

130B21-E 180°

DEEN

O

FR

HINWEIS / NOTE / NOTICE

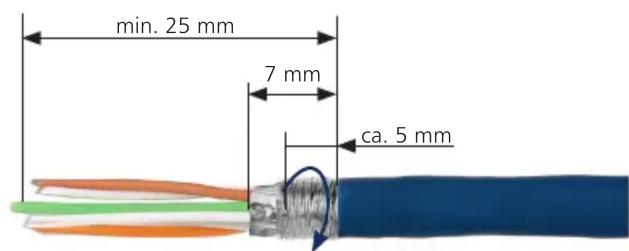

DE Kabel AWG 22/23!

Laisser 7 mm du blindage en feuille. Enrouler le blindage tresses 5 mm autour du blindage en feuille.

HINWEIS / NOTE / NOTICE

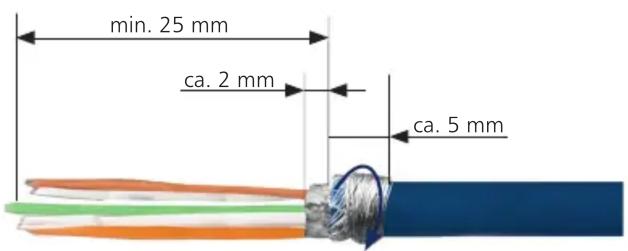

DE Kabel AWG 26!

Enrouler le blindage tresses 5mm autour du gainage.

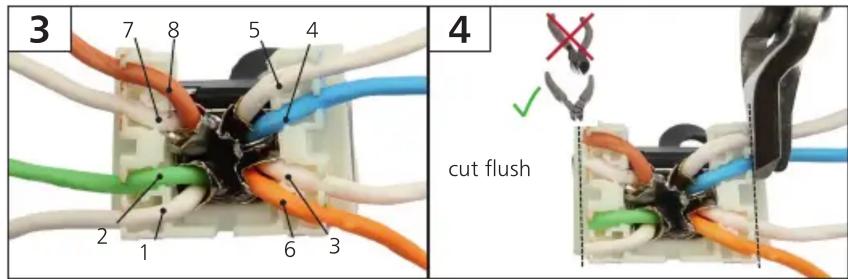

Anschlussbelegung PIN assignments Affectation des fils aux contacts
PIN Nr. No. contact no.	T568A	T568B	Profinitet
1 WH-GN WH-OG YE
2 GN OG OG
3 WH-OG WH-GN WH
4 BU BU -
5 WH-BU WH-BU -
6	OG	GN	BU
7 WH-BN WH-BN -
8 BN BN			-

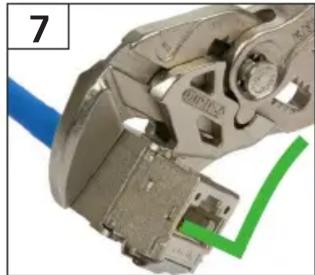

Fermeture du module en utilisant un outil

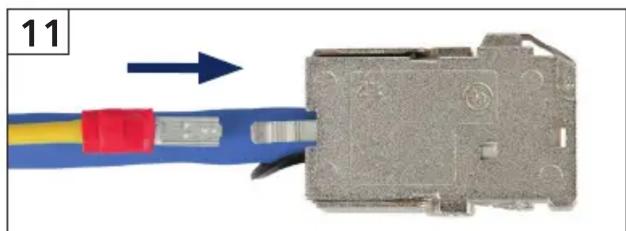

Compensation de potentiel optionnelle par languette à 2,8 mm
