| Caractéristiques | Détails |
|---|---|
| Type de produit | Transcepteur ARIA X2 |
| Fréquence de fonctionnement | 2.4 GHz |
| Portée | Jusqu'à 100 mètres |
| Connectivité | Sans fil, compatible avec divers appareils |
| Utilisation | Idéal pour les applications audio professionnelles et les événements en direct |
| Alimentation | Alimentation par batterie rechargeable |
| Maintenance | Vérifier régulièrement l'état de la batterie et des connexions |
| Sécurité | Utiliser dans des environnements conformes aux normes de sécurité électrique |
| Informations générales | Vérifier la compatibilité avec d'autres équipements avant l'achat |
FOIRE AUX QUESTIONS - ARIA X2 TRANSCEIVER Elation
Questions des utilisateurs sur ARIA X2 TRANSCEIVER Elation
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Non catégorisé au format PDF gratuitement ! Retrouvez votre notice ARIA X2 TRANSCEIVER - Elation et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ARIA X2 TRANSCEIVER de la marque Elation.
MODE D'EMPLOI ARIA X2 TRANSCEIVER Elation
TOU027 N/A Tour Link 5P10 Additional Cable Lengths AvailableÉMETTEUR-RÉCEPTEUR ARIA MANUEL DE L’UTILISATEURDate Document Version Une version de logiciel > Modes Remarques 07/16/24 1 1.00 N/A Initial Release ©2024 ELATION PROFESSIONAL tous droits réservés. Les informations, spécications, schémas, images et instructions gurant dans le présent document sont susceptibles d’être modiés sans préavis. Le logo ELATION PROFESSIONAL et les noms et numéros de produits d’identication gurant dans le présent document sont des marques commerciales d’ELATION PROFESSIONAL. La protection du droit d’auteur revendiquée comprend toutes les formes et matières de matériel et d’informations protégés par le droit d’auteur actuellement autorisées par la loi statutaire ou judiciaire ou accordées ci-après. Les noms de produits utilisés dans ce document peuvent être des marques commerciales ou des marques déposées de leurs sociétés respectives et sont par la présente reconnus. Toutes les marques et tous les noms de produits non ELATION sont des marques commerciales ou des marques déposées de leurs sociétés respectives. ELATION PROFESSIONAL et toutes les sociétés aliées déclinent par la présente toute responsabilité pour les dommages matériels, matériels, de bâtiment et électriques, les blessures corporelles et les pertes économiques directes ou indirectes associées à l’utilisation ou à la conance accordée à toute information contenue dans ce document, et/ou résultant d’un assemblage, d’une installation, d’un montage et d’un fonctionnement inappropriés, dangereux, insusants et négligents de ce produit. Elation Professional USA | 6122 S. Eastern Ave. | Los Angeles, CA. 90040 323-582-3322 | www.elationlighting.com | info@elationlighting.com Elation Professional B.V. | Junostraat 2 | 6468 EW Kerkrade, The Netherlands +31 45 546 85 66 | www.elationlighting.eu | info@elationlighting.eu Elation Professional Mexico | AV Santa Ana 30 | Parque Industrial Lerma, Lerma, Mexico 52000 +52 (728) 282-7070
En raison de fonctionnalités et/ou d’améliorations supplémentaires du produit, une version mise à jour de ce document peut être disponible en ligne. Veuillez scanner le code QR avec votre appareil mobile ou visiter www.elationlighting.com pour obtenir la dernière révision/mise à jour de ce manuel, avant l’installation et/ ou la programmation.3 CONTENU Information générale 4 Garantie limitée 5 Consignes de sécurité 6 Vue d’ensemble 7 Connexions arrière 8 Conguration DMX 9 Directives d’installation 11 Menu système 16 Directives sur la fréquence et la localisation sans l 17 Mise à jour du rmware 18 Maintenance 19 Spécications 20 Dessins de dimensions 21 Accessoires optionnels | Déclaration de la FCC 224
INFORMATION GÉNÉRALE
INTRODUCTION Veuillez lire attentivement et comprendre les instructions contenues dans ce manuel avant d’essayer d’utiliser cet appareil. Ces instructions contiennent des informations importantes sur la sécurité et l’utilisation. Ce produit est destiné à être utilisé uniquement par du personnel professionnellement formé et ne convient pas à un usage privé. Déballage Chaque appareil a été soigneusement testé et a été expédié en parfait état de fonctionnement. Vériez soigneusement le carton d’expédition pour déceler tout dommage éventuel survenu pendant le transport. Si le carton est endommagé, inspectez soigneusement l’appareil et assurez-vous que tous les accessoires nécessaires à l’installation et au fonctionnement de l’appareil sont arrivés intacts. Si des dommages ont été constatés ou si des pièces sont manquantes, veuillez contacter notre équipe d’assistance clientèle pour obtenir des instructions supplémentaires. Veuillez ne pas renvoyer cet appareil à votre revendeur sans avoir contacté au préalable le service clientèle. Veuillez ne pas jeter le carton d’expédition à la poubelle. Veuillez le recycler autant que possible.
Câble d’alimentation verrouillable de 1,83 m 2 antennes SUPPORT CLIENT Contactez le service ELATION pour tout besoin de service et d’assistance lié à un produit. Visitez également forums.elationlighting.com pour toute question, commentaire ou suggestion. ELATION SERVICE USA - Monday - Friday 8:00am to 4:30pm PST 323-582-3322 | support@elationlighting.com ELATION SERVICE EUROPE - Monday - Friday 08:30 to 17:00 CET +31 45 546 85 63 | support@elationlighting.eu PIÈCES DE REMPLACEMENT - veuillez visiter parts.elationlighting.com AVIS IMPORTANT! CET APPAREIL NE CONTIENT AUCUNE PIÈCE RÉPARABLE PAR L’UTILISATEUR. N’ESSAYEZ PAS D’EFFECTUER VOUS-MÊME UNE RÉPARATION. CELA ANNULERA LA GARANTIE DU FABRICANT. LES DOMMAGES RÉSULTANT DE MODIFICATIONS APPORTÉES À CET APPAREIL ET/OU DU NON-RESPECT DES CONSIGNES DE SÉCURITÉ ET DES DIRECTIVES CONTENUES DANS CE MANUEL ANNULENT LA GARANTIE DU FABRICANT ET NE SONT PAS SOUMIS À DES RÉCLAMATIONS ET/OU RÉPARATIONS AU TITRE DE LA GARANTIE.5 GARANTIE LIMITÉE (ÉTATS-UNIS UNIQUEMENT) A. Elation Professional garantit par la présente à l’acheteur d’origine que les produits Elation Professional sont exempts de défauts de fabrication de matériaux et de fabrication pendant une période de deux ans (730 jours) et que les batteries rechargeables des produits Elation Professional sont exemptes de défauts de fabrication de matériaux et de fabrication pendant une période de six mois (180 jours), à compter de la date d’achat d’origine. Cette garantie exclut les lampes à décharge et tous les accessoires du produit. Cette garantie n’est valable que si le produit est acheté aux États-Unis d’Amérique, y compris les possessions et territoires. Il incombe au propriétaire d’établir la date et le lieu d’achat par des preuves acceptables, au moment de la demande de service. B. Pour le service de garantie, envoyez le produit uniquement à l’usine Elation Professional. Tous les frais d’expédition doivent être prépayés. Si les réparations ou l’entretien demandés (y compris le remplacement des pièces) sont conformes aux termes de cette garantie, Elation Professional paiera les frais de retour uniquement à un point désigné aux États-Unis. Si un produit est envoyé, il doit être expédié dans son emballage et son matériau d’emballage d’origine. Aucun accessoire ne doit être expédié avec le produit. Si des accessoires sont livrés avec le produit, Elation Professional ne sera en aucun cas responsable de la perte et/ou de l’endommagement de ces accessoires, ni de leur retour en toute sécurité. C. Cette garantie est nulle si le numéro de série et/ou les étiquettes du produit sont modiés ou supprimés ; si le produit est modié d’une manière qui, selon Elation Professional, après inspection, affecte la abilité du produit ; si le produit a été réparé ou entretenu par une personne autre que l’usine Elation Professional, sauf autorisation écrite préalable délivrée à l’acheteur par Elation Professional ; si le produit est endommagé parce qu’il n’a pas été correctement entretenu comme indiqué dans les instructions, les directives et/ou le manuel d’utilisation du produit. D. Il ne s’agit pas d’un contrat de service et cette garantie n’inclut aucun entretien, nettoyage ou contrôle périodique. Pendant les périodes spéciées ci-dessus, Elation Professional remplacera les pièces défectueuses à ses frais et absorbera tous les frais de service sous garantie et de main-d’œuvre de réparation en raison de défauts de matériaux ou de fabrication. La seule responsabilité d’Elation Professional dans le cadre de cette garantie sera limitée à la réparation du produit ou au remplacement de celui-ci, y compris les pièces, à la seule discrétion d’Elation Professional. Tous les produits couverts par cette garantie ont été fabriqués après le 1er janvier 1990 et portent des marques d’identication à cet effet. E. Elation Professional se réserve le droit d’apporter des modications à la conception et/ou des améliorations de performance sur ses produits sans aucune obligation d’inclure ces modications dans les produits fabriqués jusqu’à présent. F. Aucune garantie, expresse ou implicite, n’est donnée ou faite concernant tout accessoire fourni avec les produits décrits ci-dessus. Sauf dans la mesure interdite par la loi applicable, toutes les garanties implicites faites par Elation Professional en relation avec ce produit, y compris les garanties de qualité marchande ou d’adéquation, sont limitées en durée aux périodes de garantie énoncées ci-dessus. Et aucune garantie, expresse ou implicite, y compris les garanties de qualité marchande ou d’adéquation, ne s’appliquera à ce produit après l’expiration de ces périodes. Le seul recours du consommateur et/ou du revendeur sera la réparation ou le remplacement expressément prévu ci-dessus ; et en aucun cas Elation Professional ne sera responsable de toute perte et/ou dommage, direct et/ou consécutif, découlant de l’utilisation et/ou de l’impossibilité d’utiliser ce produit. G. Cette garantie est la seule garantie écrite applicable aux produits Elation Professional et remplace toutes les garanties antérieures et les descriptions écrites des termes et conditions de garantie publiées jusqu’à présent.
RETOURS SOUS GARANTIE
Tous les articles retournés, qu’ils soient sous garantie ou non, doivent être en port payé et accompagnés d’un numéro d’autorisation de retour (R.A.). Le numéro R.A. doit être clairement écrit à l’extérieur du colis de retour. Une brève description du problème ainsi que le numéro R.A. doivent également être écrits sur un morceau de papier et inclus dans le colis d’expédition. Si l’appareil est sous garantie, vous devez fournir une copie de votre facture de preuve d’achat. Les articles retournés sans numéro R.A. clairement marqué à l’extérieur du colis seront refusés et retournés aux frais du client. Vous pouvez obtenir un numéro R.A. en contactant le service client.6
CONSIGNES DE SÉCURITÉ
Cet appareil est un équipement électronique sophistiqué. Pour garantir un fonctionnement sans problème, il est important de suivre toutes les instructions et directives de ce manuel. Elation Professional n’est pas responsable des blessures et/ou dommages résultant d’une mauvaise utilisation de cet appareil en raison du non-respect des informations imprimées dans ce manuel. Seules les pièces et/ou accessoires d’origine fournis pour cet appareil doivent être utilisés. Toute modication apportée à l’appareil, aux pièces et/ou aux accessoires annulera la garantie d’origine du fabricant et augmentera le risque de dommages et/ou de blessures corporelles. CLASSE DE PROTECTION 1 - L’APPAREIL DOIT ÊTRE CORRECTEMENT MIS À LA TERRE IL N’Y A AUCUNE PIÈCE RÉPARABLE PAR L’UTILISATEUR À L’INTÉRIEUR DE CET APPAREIL. N’ESSAYEZ PAS D’EFFECTUER VOUS-MÊME DES RÉPARATIONS ; CELA ANNULERA LA GARANTIE DU FABRICANT. LES DOMMAGES RÉSULTANT DE MODIFICATIONS APPORTÉES À CE LUMINAIRE ET/OU DU NON-RESPECT DES CONSIGNES DE SÉCURITÉ ET DES DIRECTIVES CONTENUES DANS CE MANUEL ANNULENT LA GARANTIE DU FABRICANT ET NE SONT PAS SOUMIS À UNE RÉCLAMATION AU TITRE DE LA GARANTIE ET/OU À UNE RÉPARATION. NE BRANCHEZ PAS LE LUMINAIRE SUR UN GRADATEUR ! N’OUVREZ JAMAIS CE LUMINAIRE PENDANT SON UTILISATION ! DÉBRANCHEZ L’ALIMENTATION AVANT DE PROCÉDER À L’ENTRETIEN DU LUMINAIRE ! NE TOUCHEZ JAMAIS LE LUMINAIRE PENDANT SON FONCTIONNEMENT, CAR IL PEUT ÊTRE CHAUD ! GARDEZ LES MATÉRIAUX INFLAMMABLES À L’ÉCART DU LUMINAIRE ! UTILISEZ-LE UNIQUEMENT DANS DES ENDROITS INTÉRIEURS/SECS ! N’EXPOSEZ PAS LE LUMINAIRE À LA PLUIE ET À L’HUMIDITÉ ! NE PAS secouer l’appareil ; évitez toute force brute lors de l’installation et/ou de l’utilisation de l’appareil. NE PAS faire fonctionner l’appareil si le cordon d’alimentation est efloché, serti, endommagé et/ou si l’un des connecteurs du cordon d’alimentation est endommagé et ne l’insérez pas correctement et facilement dans le luminaire. NE JAMAIS forcer le connecteur du cordon d’alimentation dans l’appareil. Si le cordon d’alimentation ou l’un de ses connecteurs est endommagé, remplacez-le immédiatement par un nouveau cordon d’une puissance nominale similaire. Lors de l’installation du luminaire dans un environnement suspendu, utilisez toujours du matériel de montage d’au moins M10 x 25 mm et installez toujours le luminaire avec un câble de sécurité de calibre approprié. Débranchez toujours le luminaire de la source d’alimentation principale avant d’effectuer tout type de procédure d’entretien et/ou de nettoyage. Manipulez le cordon d’alimentation uniquement par l’extrémité de la che ; ne débranchez jamais la che en tirant sur la partie métallique du cordon. Pendant le fonctionnement initial de ce luminaire, une légère fumée ou une odeur peut se dégager de l’intérieur du luminaire. Il s’agit d’un processus normal et il est causé par l’excès de peinture à l’intérieur du boîtier qui brûle sous l’effet de la chaleur associée à la lampe et qui diminuera progressivement au l du temps. Des pauses de fonctionnement régulières garantiront le bon fonctionnement du luminaire pendant de nombreuses années. Utilisez UNIQUEMENT l’emballage et les matériaux d’origine pour transporter l’appareil en vue de son entretien.7

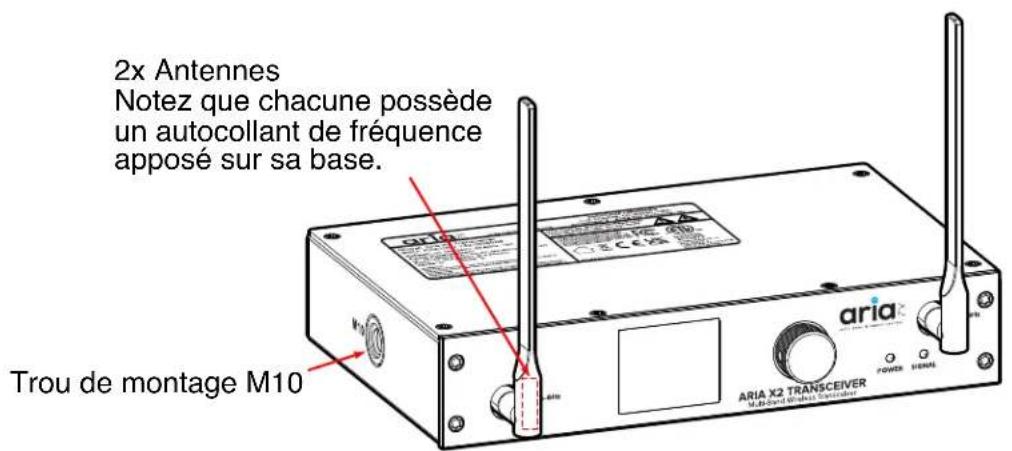

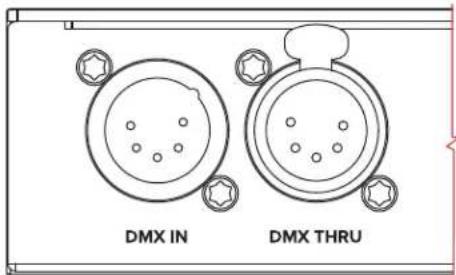

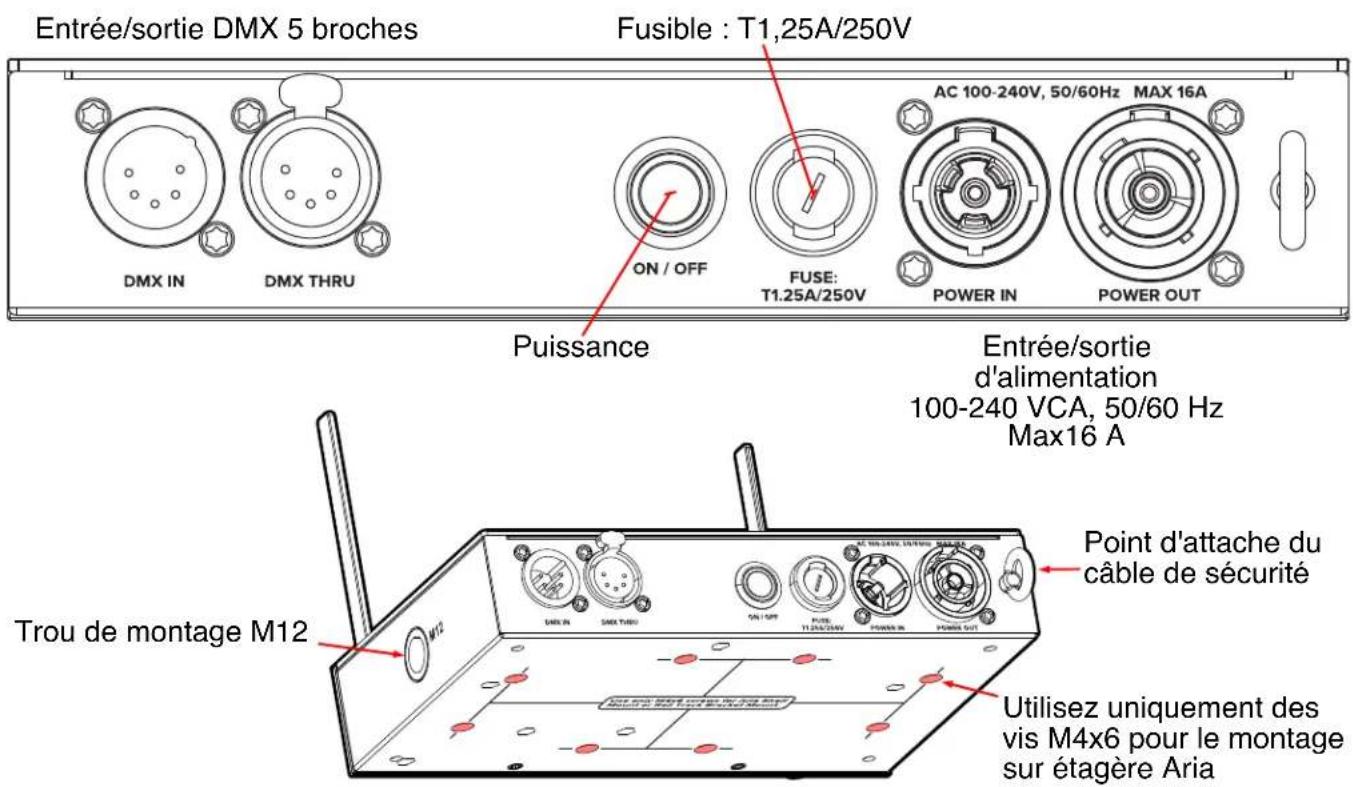

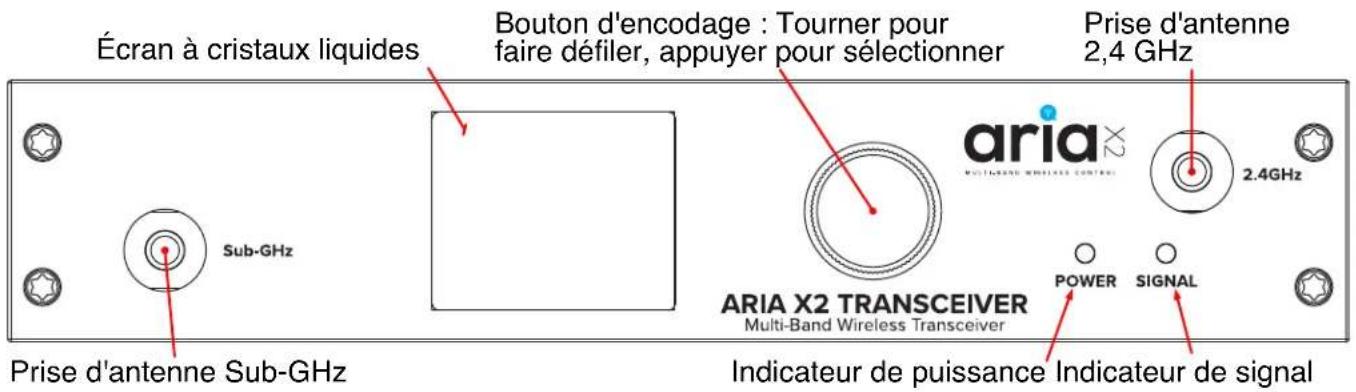

Trou de montage M10 Bouton d'encodage : Tourner pour faire déler, appuyer pour sélectionner Prise d'antenne 2,4 GHz Prise d'antenne Sub-GHz Écran à cristaux liquides Indicateur de puissance Indicateur de signal Entrée/sortie DMX 5 broches Puissance Fusible : T1,25A/250V Entrée/sortie d'alimentation 100-240 VCA, 50/60 Hz Max16 A Trou de montage M12 Point d'attache du câble de sécurité Utilisez uniquement des vis M4x6 pour le montage sur étagère Aria 2x Antennes Notez que chacune possède un autocollant de fréquence apposé sur sa base.8

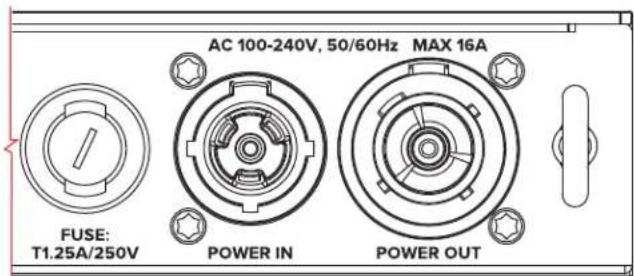

CONNEXIONS AC L’émetteur-récepteur Aria X2 est conçu pour une tension nominale de 100-240 V 50/60 Hz et accepte une alimentation secteur CA dans cette plage. Ne le connectez pas à une alimentation en dehors de cette plage. Notez que l’appareil utilise un fusible T1,25 A/250 V. Les dommages résultant d’une connexion incorrecte ne sont pas couverts par la garantie. Un câble avec une prise NEMA 15-5P est fourni pour une utilisation avec le NET 8 aux États-Unis et au Canada. Ce câble approuvé doit être utilisé en Amérique du Nord. CONNEXIONS DMX : Les connexions d’entrée/sortie DMX sont des connecteurs XLR mâle/femelle à 5 broches. Le brochage de la prise est le suivant : broche 1 pour blindage, broche 2 pour froid (-) et broche 3 pour chaud (+). Les broches 4 et 5 ne sont pas utilisées. Connectez soigneusement les câbles DMX aux ports respectifs. Pour éviter d’endommager les ports DMX, fournissez un serre-câble et un support. Évitez de connecter les Snakes FOH directement aux ports. Pin Connexions 1 Com 2 Données - 3 Données + 4 Non connecté 5 Not connected9 A DMX512 terminator reduces signal errors, avoiding most signal reection interference. Connect PIN 2 (DMX-) and PIN 3 (DMX+) of the last xture in series with a 120 Ohm, 1/4 W Resistor to terminate the DMX512. CONFIGURATION DMX DMX-512: Le multiplexage numérique, ou DMX, est un protocole universel utilisé par la plupart des fabricants d’éclairage et de contrôleurs pour la communication entre les appareils intelligents et les contrôleurs. Un contrôleur DMX envoie des instructions de données DMX du contrôleur à l’appareil. Les données DMX sont transmises sous forme de données série, voyageant d’un appareil à l’autre via les bornes XLR DATA ‘IN’ et DATA ‘OUT’ que l’on trouve sur tous les appareils DMX. La plupart des contrôleurs n’ont qu’un terminal DATA ‘OUT’. LIAISON DMX : En tant que langage, le DMX permet de connecter et de faire fonctionner toutes les marques et tous les modèles de différents fabricants à partir d’un seul contrôleur, à condition que tous les appareils et le contrôleur soient compatibles DMX. Pour garantir une transmission correcte des données DMX lors de l’utilisation de plusieurs appareils DMX, utilisez le chemin de câble le plus court possible. L’ordre dans lequel les appareils sont connectés dans une ligne DMX n’affecte pas l’adressage DMX. Par exemple, un appareil auquel est attribuée une adresse DMX de 1 peut être placé n’importe où dans une ligne DMX : au début, à la n ou n’importe où au milieu. Par conséquent, le premier appareil contrôlé par le contrôleur peut être le dernier appareil de la chaîne. Lorsqu’un appareil se voit attribuer une adresse DMX de 1, le contrôleur DMX sait qu’il doit envoyer les données attribuées à l’adresse 1 à cette unité, quelle que soit sa position dans la chaîne DMX. EXIGENCES EN CÂBLE DE DONNÉES (CÂBLE DMX) : L’émetteur-récepteur Aria X2 peut être contrôlé via le protocole DMX-512. L’adresse DMX est réglée électroniquement à l’aide des commandes situées sur le panneau avant de l’appareil. L’appareil et le contrôleur DMX nécessitent tous deux un câble de données DMX-512 110 Ohm approuvé pour l’entrée et la sortie des données. Les câbles DMX Accu-Cable sont recommandés. Si vous fabriquez vos propres câbles, assurez-vous d’utiliser un câble blindé standard 110-120 Ohm (que vous pouvez acheter dans la plupart des magasins professionnels de sonorisation et d’éclairage). Les câbles doivent être fabriqués avec un connecteur XLR mâle et femelle à chaque extrémité du câble. De plus, gardez à l’esprit que le câble DMX doit être connecté en guirlande et ne peut pas être divisé. TERMINAISON DE LIGNE : Lors de l’utilisation de câbles plus longs, il peut être nécessaire d’utiliser un terminateur sur la dernière unité pour éviter tout comportement erratique. Un terminateur est une résistance de 110-120 ohms 1/4 watt, qui se connecte entre les broches 2 et 3 d’un connecteur XLR mâle (DATA + et DATA -). Insérez cet appareil dans le connecteur XLR femelle de la dernière unité de votre chaîne en guirlande pour terminer la ligne. L’utilisation d’un terminateur de câble (référence ADJ Z-DMX/T) diminuera les risques de comportement erratique. Un terminateur DMX512 réduit les erreurs de signal, évitant la plupart des interférences de réexion du signal. Connectez la broche 2 (DMX-) et la broche 3 (DMX+) du dernier appareil en série avec une résistance de 120 Ohm, 1/4 W pour terminer le DMX512.10 CONFIGURATION DMX INSTRUCTION D’UTILISATION DE L’ÉMETTEUR-RÉCEPTEUR ARIA X2 Mode émetteur : lors de la transmission, l’indicateur de signal devient orange. Vous pouvez régler soit 2,4 G, soit Subgig pour choisir un canal différent. Mode récepteur : lorsque vous réglez l’appareil en mode récepteur avec la même fréquence (2,4 G ou Subgig) et le même canal que l’appareil émetteur, l’indicateur LED devient vert. Vous pouvez alors contrôler l’éclairage.
ÉMETTEUR-RÉCEPTEUR ARIA X2 COMME ÉMETTEUR

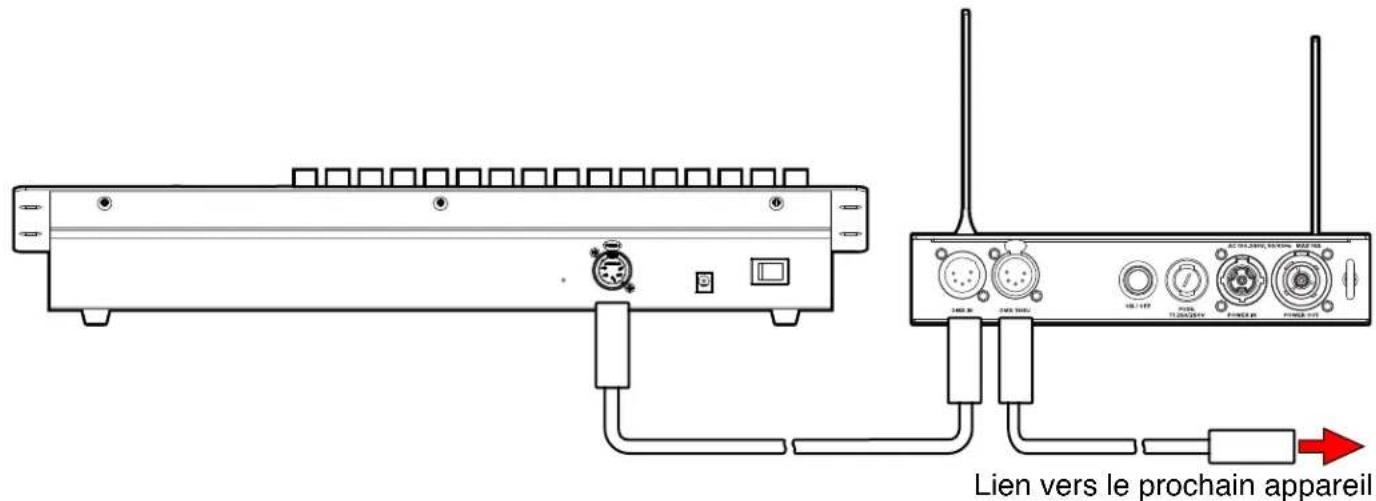

Lorsque vous connectez l’émetteur-récepteur Aria X2 à un contrôleur DMX, l’indicateur de signal DMX devient vert. L’indicateur de l’émetteur Aria X2 devient orange, ce qui indique qu’il est en état de transmission. Lien vers le prochain appareil11
DIRECTIVES D’INSTALLATION
DÉBRANCHEZ L’ALIMENTATION AVANT D’EFFECTUER TOUTE OPÉRATION D’ENTRETIEN ! CONNEXIONS ÉLECTRIQUES Un électricien qualié doit être utilisé pour tous les raccordements et/ou installations électriques. FAITES PREUVE DE PRUDENCE LORSQUE VOUS RELIEZ D’AUTRES APPAREILS MODÈLES AU COURANT, CAR LA CONSOMMATION ÉLECTRIQUE DE CES AUTRES APPAREILS MODÈLES PEUT DÉPASSER LA PUISSANCE DE SORTIE MAXIMALE DE CET APPAREIL. VÉRIFIEZ L’ÉCRAN DE SÉRIE POUR CONNAÎTRE L’AMPÉRAGE MAXIMUM. L’ÉMETTEUR-RÉCEPTEUR ARIA X2 EST CONÇU POUR ÊTRE MONTÉ SUR UNE STRUCTURE ; CEPENDANT, IL PEUT ÊTRE UTILISÉ DE MANIÈRE AUTONOME, OÙ L’APPAREIL DOIT ÊTRE POSÉ SUR UNE SURFACE PLATE ET FERME. L’appareil DOIT être installé conformément à tous les codes et réglementations électriques et de construction commerciaux locaux, nationaux et nationaux. RACCORDEMENT ÉLECTRIQUE SOYEZ PRUDENT LORS DU RACCORDEMENT ÉLECTRIQUE CAR LA CONSOMMATION ÉLECTRIQUE PEUT DÉPASSER LA PUISSANCE DE SORTIE MAXIMALE DE CET APPAREIL. VÉRIFIEZ L’AMPÉRAGE MAXIMUM SUR LA SÉRIE.12

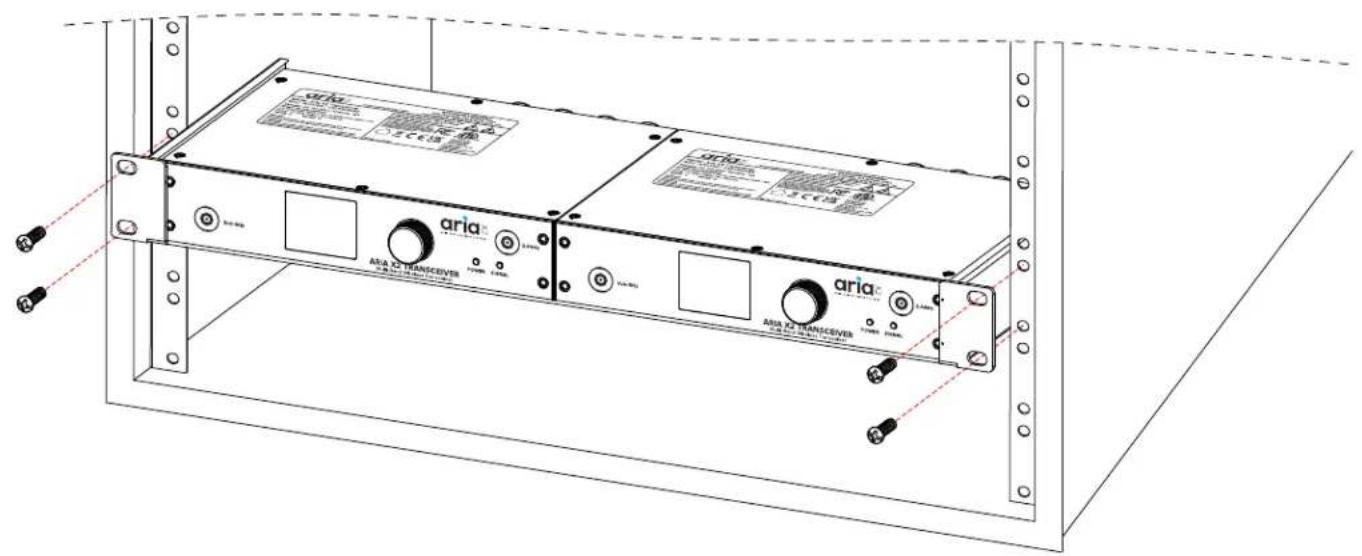

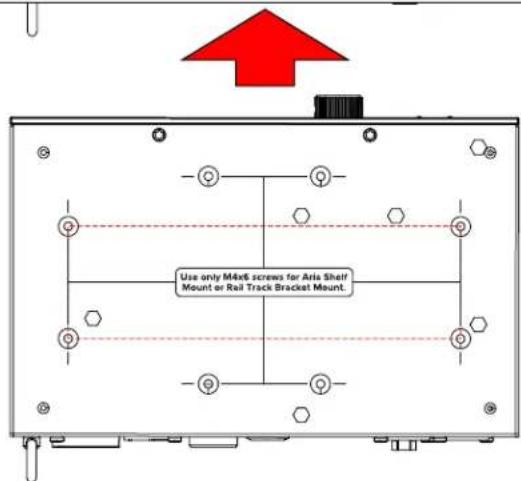

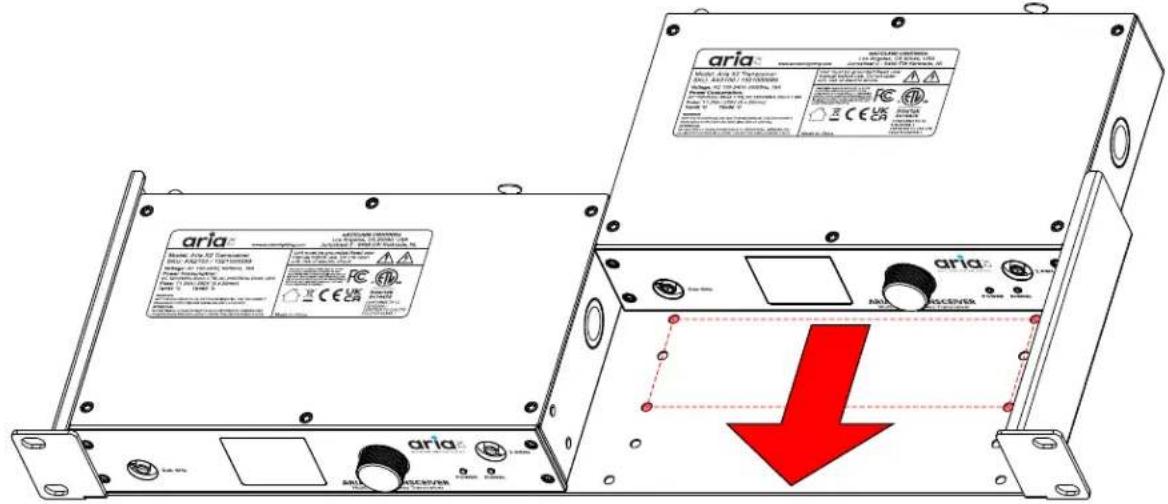

1. Faites glisser les unités d’émetteur-récepteur Aria X2 à l’arrière de l’étagère du rack.

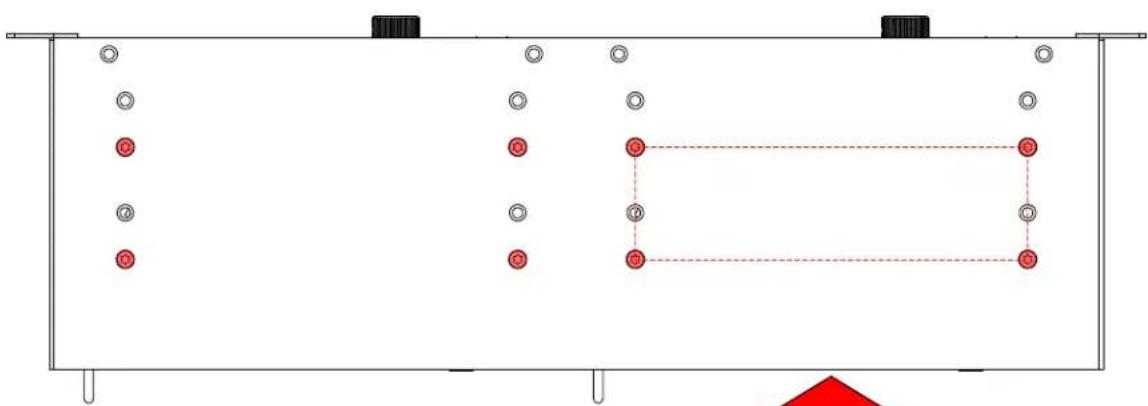

2. Alignez les trous de montage situés au bas de chaque émetteur-récepteur Aria X2 avec les trous
correspondants sur l’étagère du rack et xez chaque unité à l’étagère du rack avec (4x) vis M4x6.13

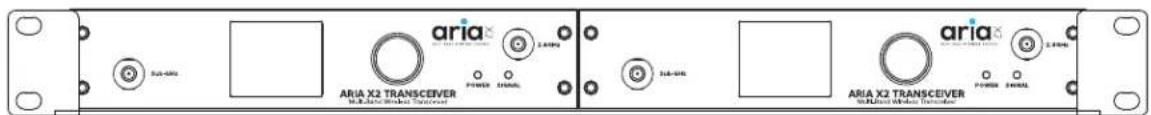

3. Alignez les trous de montage des oreilles d’étagère pour rack Aria avec les trous verticaux
correspondants sur le rack, en veillant à positionner l’appareil à la hauteur souhaitée.
4. Insérez (4x) vis dans les trous de montage des oreilles d’étagère pour rack 19” et serrez-les
5. Assurez-vous que les appareils sont solidement montés sur l’étagère pour rack 19” et qu’elle est
solidement xée au rack avant de connecter les câbles.14

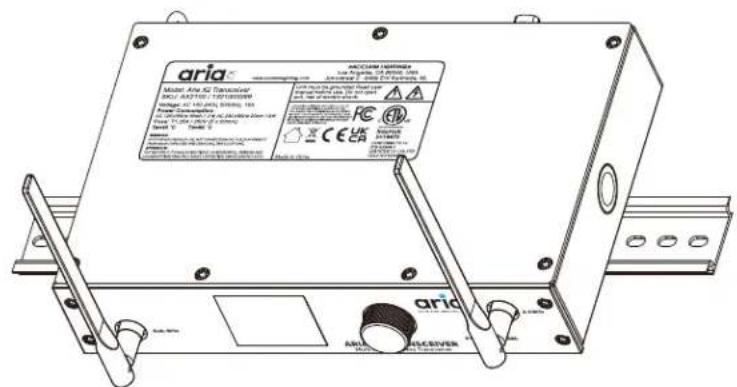

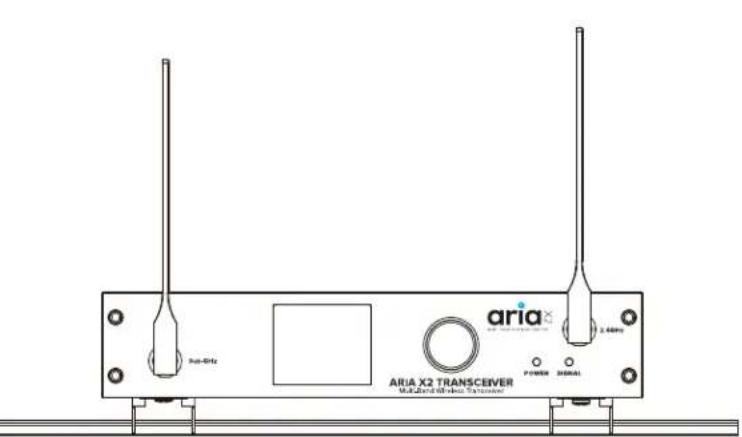

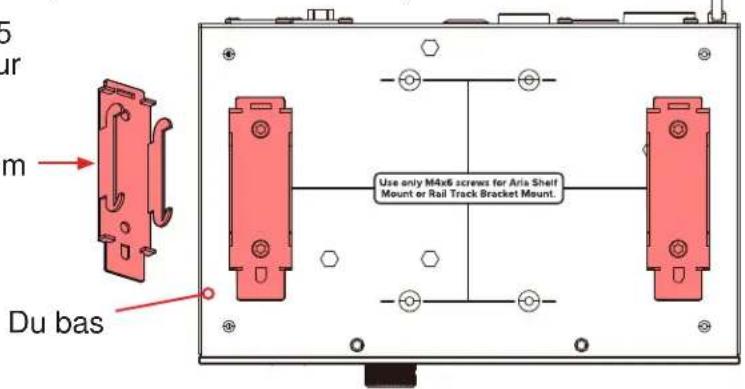

2. Montez l’émetteur-récepteur Aria X2 en

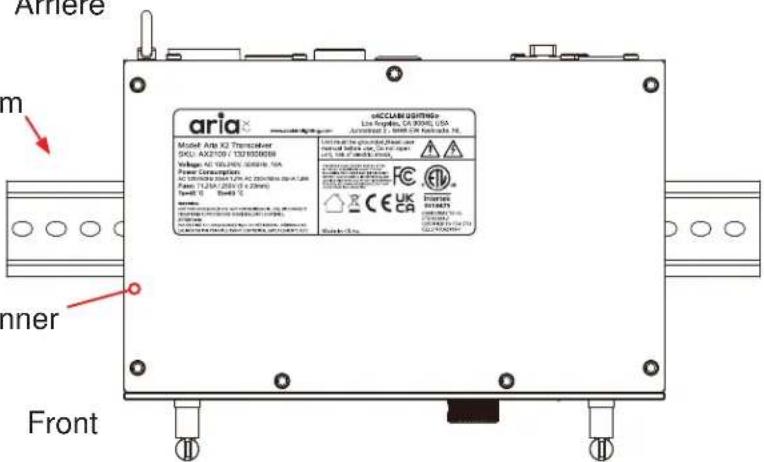

alignant les adaptateurs de rail DIN 35 mm avec les fentes du rail DIN 35 mm. Faites glisser l’émetteur-récepteur Aria X2 sur le rail jusqu’à ce qu’il s’enclenche ou se verrouille en place. Adaptateur pour rail DIN 35 mm Arrière Front Couronner Du bas Rail DIN 35 mm
1. Fixez 2 adaptateurs de rail DIN 35
mm au bas de l’émetteur-récepteur Aria X2 à l’aide de (2) vis M4x6.15

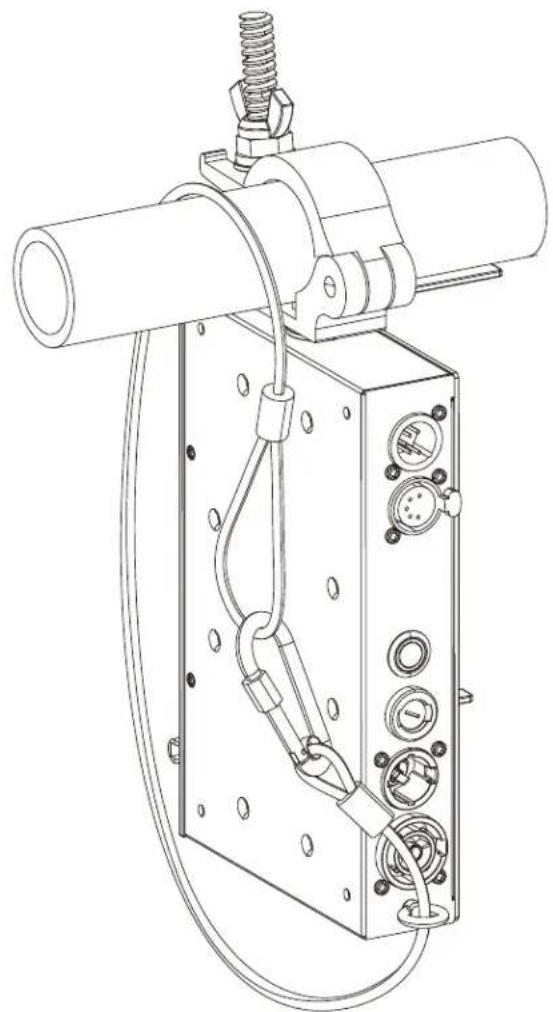

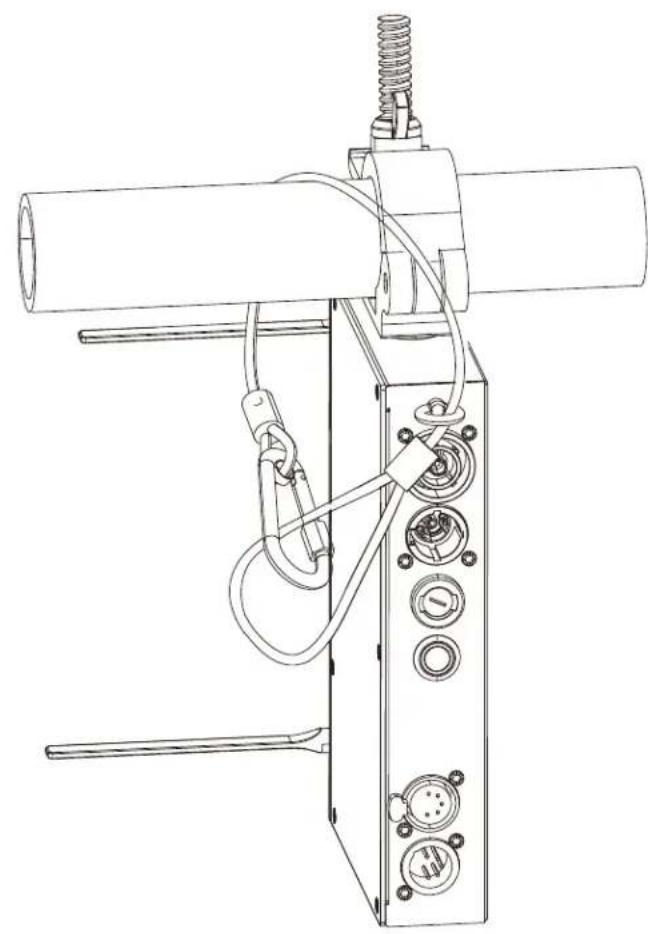

Insérez un boulon en acier 18,8 M10x20 mm ou M12x25 mm (non inclus) dans le trou de montage correspondant de la pince (non incluse), puis vissez-le dans le trou correspondant de 10 M (illustré ci- dessous à gauche) ou dans le trou de 12 M (illustré ci-dessous à droite). Le boulon doit être vissé au moins à 18 mm (0,7 po) dans la base du luminaire. LA CHUTE DES APPAREILS PEUT PROVOQUER DES BLESSURES GRAVES OU DES DOMMAGES MATÉRIELS SÉRIEUX ! POUR CETTE RAISON, LES APPAREILS DOIVENT ÊTRE INSTALLÉS ET INSPECTÉS UNIQUEMENT PAR DU PERSONNEL QUALIFIÉ. N’INSTALLEZ PAS L’APPAREIL SI VOUS N’AVEZ PAS LES QUALIFICATIONS POUR LE FAIRE OU SI VOUS AVEZ DES DOUTES SUR LA SÉCURITÉ ET LA SÉCURITÉ DE LA CONFIGURATION OU DE L’EMPLACEMENT DE L’INSTALLATION ! FIXEZ TOUJOURS UN CÂBLE DE SÉCURITÉ LORSQUE VOUS INSTALLEZ CE LUMINAIRE DANS UN ENVIRONNEMENT SUSPENDU AFIN DE GARANTIR QUE LE LUMINAIRE NE TOMBE PAS EN CAS DE DÉFAILLANCE DE LA PINCE.16

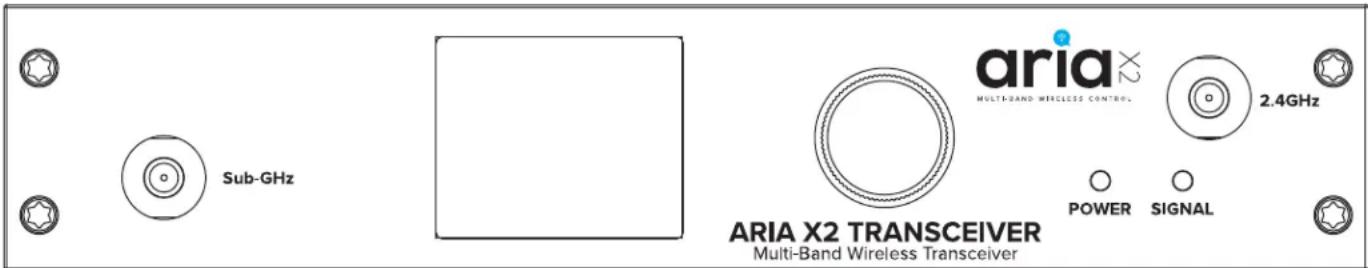

L’émetteur-récepteur Aria X2 dispose d’un écran LCD avec un bouton d’encodeur, qui peut être utilisé pour régler facilement les paramètres de l’appareil, tourner pour faire déler, appuyer pour sélectionner. MENU OPTIONS / VALEURS (Paramètres par défaut en GRAS) Aria Settings Frequency 2.4Ghz.
Sub Gig CH 00~09 1 Mesh ON/OFF OFF Bluetooth ON/OFF ON Display Timeout OFF - 10 minutes OFF Passcode Enable/Disable Disable Edit Passcode Passcode xxx Screen Rotation YES / NO / Auto Auto Label Rename AaBbCcDd…( )-+0123456789 Aria X2 T Modify Service Passcode Factory Restore YES / NO Information Software Version x.xx RDM UID xxxxxx Label xxxxxx Esc17 DIRECTIVES SUR LA FRÉQUENCE ET LA LOCALISATION SANS FIL Fréquences 2 GHz par rapport aux fréquences inférieures à 1 Gigabit (GHz) : Les fréquences sub-GHz offrent une abilité et une portée supérieures à celles des fréquences plus élevées, ce qui les rend parfaites pour une communication cohérente sur de grandes distances ou dans des conditions difciles. Les appareils fonctionnant dans la gamme sub-GHz, qui fait référence aux fréquences inférieures à 1 GHz, peuvent transmettre des signaux sur des distances importantes et peuvent pénétrer plus efcacement les barrières physiques telles que les murs et les bâtiments. De plus, ces fréquences subissent moins d’interférences que celles de la bande 2,4 GHz fortement encombrée, qui est couramment utilisée par les appareils sans l. Aux États-Unis, la bande 900 MHz est une gamme de fréquences polyvalente qui est utilisée par divers services, la FCC supervisant son attribution et sa réglementation. Dans l’Union européenne, la fréquence 868 MHz est désignée par l’ETSI comme la fréquence Sub-Gig. En résumé, si une application exige des débits de données élevés et une bande passante plus importante dans les zones urbaines ou densément peuplées où la gestion des interférences est possible, la fréquence 2,4 GHz est un choix approprié. En revanche, pour les applications nécessitant une communication longue portée et une meilleure pénétration des obstacles, notamment dans les environnements ruraux ou industriels avec moins de contraintes réglementaires, une fréquence sub- GHz (< 1 GHz) est une meilleure option. Recommandations d’installation : Avec les nombreux facteurs qui affectent et/ou interrompent un signal sans l tels que les murs, le verre, le métal, les objets et les personnes, il est fortement recommandé de :

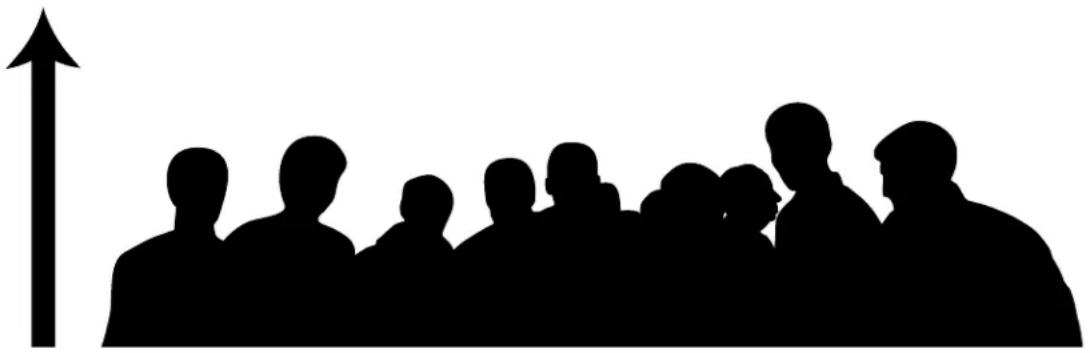

- Installez les appareils à au moins 3 m (9,8 pi) au-dessus du public et/ou du niveau du sol, si possible.
- Réglez l’antenne sans l en position verticale
- Positionnez les appareils en ligne de mire directe de l’appareil E-FLY de contrôle Une planication et des tests minutieux de l’emplacement d’installation sélectionné sont essentiels pour garantir un fonctionnement sans l optimal et able.
Localisez et retirez le cordon d’alimentation de l’appareil. Une fois le cordon retiré, localisez le porte- fusible à côté de la prise de courant. Insérez un tournevis à tête plate dans la fente et tournez doucement le couvercle du porte-fusible. Retirez le fusible défectueux et remplacez-le par un nouveau. Vériez à nouveau la valeur du fusible sur l’écran sérigraphique (T1,25 A/250 V). NETTOYAGE Il est recommandé de procéder à un nettoyage fréquent pour garantir un bon fonctionnement, un rendement lumineux optimisé et une durée de vie prolongée. La fréquence de nettoyage dépend de l’environnement dans lequel fonctionne le luminaire : les environnements humides, enfumés ou particulièrement sales peuvent entraîner une plus grande accumulation de saleté sur l’optique du luminaire. Nettoyez régulièrement la surface externe de la lentille avec un chiffon doux pour éviter l’accumulation de saleté/débris. N’utilisez JAMAIS d’alcool, de solvants ou de nettoyants à base d’ammoniaque. MAINTENANCE Des inspections régulières sont recommandées pour garantir un bon fonctionnement et une durée de vie prolongée. Il n’y a aucune pièce réparable par l’utilisateur à l’intérieur de cet appareil. Veuillez coner tous les autres problèmes de service à un technicien de service ADJ agréé. Si vous avez besoin de pièces de rechange, veuillez commander des pièces d’origine auprès de votre revendeur ADJ local. Veuillez vous référer aux points suivants lors des inspections de routine : - Un contrôle électrique détaillé effectué par un électricien agréé tous les trois mois permet de s’assurer que les contacts du circuit sont en bon état an d’éviter toute surchauffe. - Assurez-vous que toutes les vis et xations sont bien serrées à tout moment. Des vis desserrées peuvent tomber pendant le fonctionnement normal, entraînant des dommages ou des blessures car des pièces plus grandes pourraient tomber. - Vériez l’absence de déformations sur le boîtier, le matériel de montage et les points de montage (plafond, suspension, fermes). - Les câbles d’alimentation électrique ne doivent présenter aucun dommage, fatigue du matériau ou sédiments. - NE JAMAIS retirer la broche de terre du câble d’alimentation.20 SPÉCIFICATIONS Caractéristiques : Univers DMX unique Sub-GHlkz., WiFi 2,4 GHz et Bluetooth Conguration via l’application (bientôt disponible) ou le panneau avant Sans l vers DMX ou DMX vers sans l Protocoles pris en charge : DMX RDM (prévu pour une future version du logiciel) Protocole propriétaire 802.15.4 Protocole Aria X2 Mesh Bluetooth 5.2 (BLE) Protocole série Aria X2 Il s’agit de notre protocole série propriétaire pour communiquer avec une variété d’appareils. Caractéristiques RF : Gamme de fréquences 2 404-2 480 MHz 863-870 MHz (UE) 902-928 MHz Module radio : Aria X2 Atténuation des interférences CSMA Saut de fréquence adaptatif (sur la feuille de route) Mises à jour OTA Connecteurs : Antenne : 5G JT SMA DMX : entrée et sortie XLR à 5 broches CC : connecteur cylindrique 2,5 mm/5,5 mm Entrée et sortie d’alimentation verrouillables pour l’extérieur Puissance : CA 100-240 V 50/60 Hz Consommation électrique : CA 120 V 60 Hz 30 mA 1,7 W CA 230 V 50 Hz 20 mA 1,9 W Fusible d’alimentation : T1,25 A/250 V. (5 x 20 mm) Physique : Boîtier en aluminium/métal IP20 Écran numérique et bouton rotatif sur le panneau avant Filetages M10 et M12 Œillet de sécurité Température ambiante de fonctionnement max. : 45 °C (113 °F) Humidité de fonctionnement max. : < 75 % Température de stockage : 25 °C (77 °F) Accessoires de montage mural et en rack Dimensions et poids : Longueur : 164 mm Largeur : 215,30 mm Hauteur : 42 mm 1,23 kg Les spécications et la documentation sont susceptibles d’être modiées sans préavis.21
Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d’interférences nuisibles et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement indésirable. AVERTISSEMENTS ET INSTRUCTIONS SUR LES INTERFÉRENCES DE FRÉQUENCE RADIO DE LA FCC Ce produit a été testé et jugé conforme aux limites de la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet appareil utilise et peut émettre de l’énergie radiofréquence et, s’il n’est pas installé et utilisé conformément aux instructions fournies, il peut provoquer des interférences nuisibles aux communications radio. Cependant, il n’y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet appareil provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant l’appareil, l’utilisateur est encouragé à essayer de corriger l’interférence par une ou plusieurs des méthodes suivantes :
- Réorienter ou déplacer l’appareil.
- Augmenter la distance entre l’appareil et le récepteur.
- Connecter l’appareil à une prise électrique sur un circuit différent de celui auquel le récepteur radio est connecté.

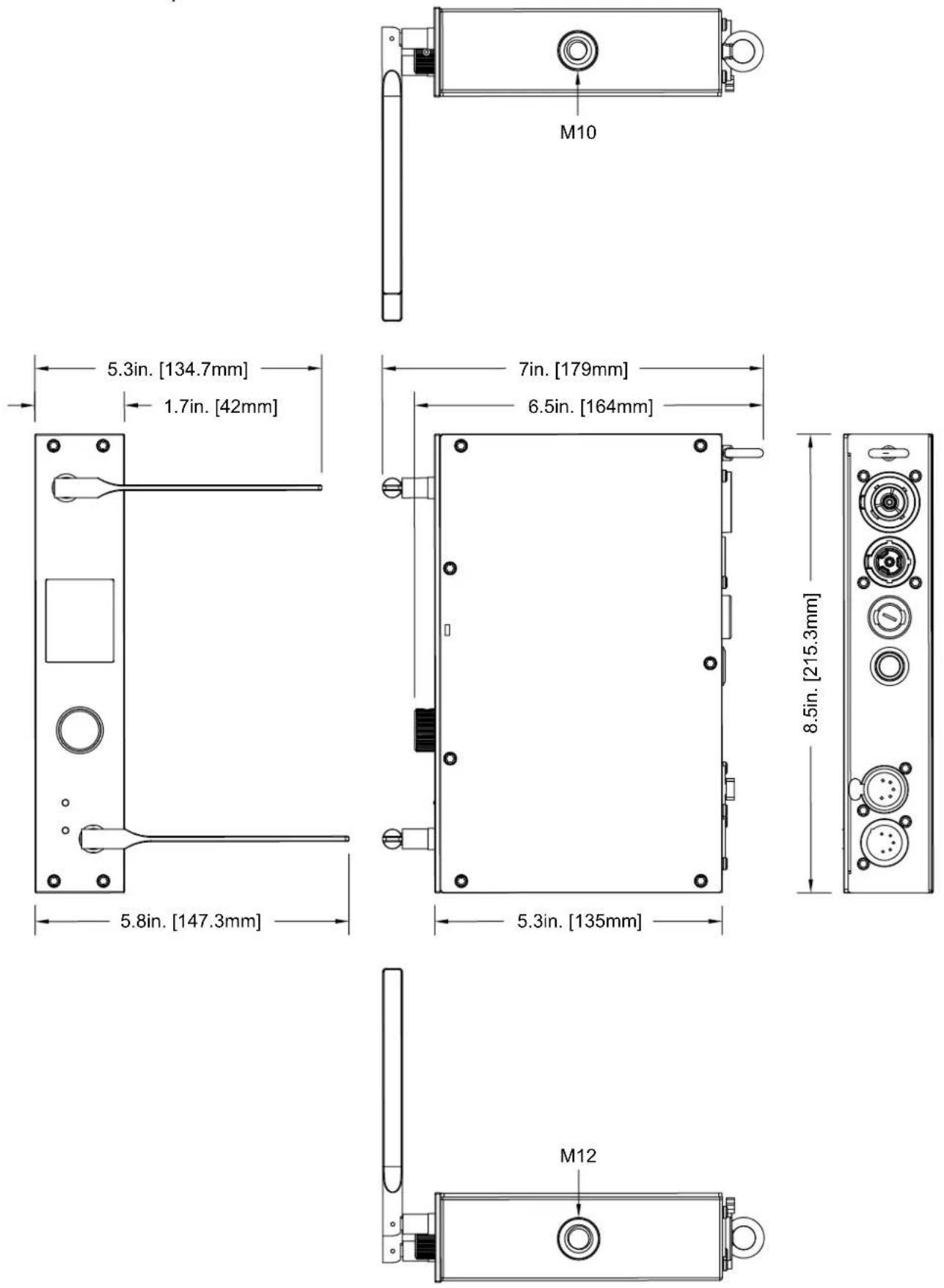

- Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir de l’aide. Les économies d’énergie sont importantes (EuP 2009/125/EC) Les économies d’énergie sont essentielles pour protéger l’environnement. Veuillez éteindre tous les appareils électriques lorsqu’ils ne sont pas utilisés. Pour éviter toute consommation d’énergie en mode veille, débranchez tous les appareils électriques de l’alimentation lorsqu’ils ne sont pas utilisés. Merci ! ACCESSOIRES OPTIONNELS
TOU027 N/A Lien touristique 5P10 Longueurs de câble supplémentaires disponibles
