BC-5000-6 - Microphone TOA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur de batterie pour microphones sans fil
Marque	TOA
Modèle	BC-5000-6
Dimensions (L x H x P)	390 x 98 x 127 mm (118 mm avec adaptateur de montage)
Poids	2,0 kg (avec adaptateurs de montage fixés)
Alimentation	12 V CC (adaptateur secteur AD-5000-6 en option)
Consommation électrique	2,2 A
Temps de charge	Max. 3 heures
Type de batterie rechargeable	WB-2000 (Ni-MH)
Nombre d'appareils chargeables simultanément	6
Température de fonctionnement	0 à 40 °C
Humidité de fonctionnement	30 à 85% RH
Matériau du boîtier	Acier, noir, peinture ; section connecteur : résine ABS
Accessoires fournis	6 adaptateurs de montage
Sécurité	Ne pas exposer à la pluie ou à l'humidité ; utiliser uniquement l'adaptateur AD-5000-6 ; ne pas ouvrir le boîtier ; arrêter la charge après 3 heures si batterie non pleine
Entretien et nettoyage	Débrancher avant nettoyage ; essuyer avec un chiffon sec ; nettoyer les bornes avec un coton-tige sec ; ne pas utiliser de benzène, diluant ou alcool
Réparabilité	Confiez toute réparation à un représentant TOA agréé

FOIRE AUX QUESTIONS - BC-5000-6 TOA

Quels appareils peuvent être chargés avec le BC-5000-6 ?

Le chargeur est compatible avec les microphones sans fil WM-5225 et WM-5265, le transmetteur sans fil WM-5325 et le récepteur portable WT-5100, à condition d'utiliser la batterie WB-2000.

Quel adaptateur secteur est requis ?

Utilisez uniquement l'adaptateur secteur en option AD-5000-6 (entrée 100-240 V~, sortie 12 V CC, 5 A). L'utilisation d'un autre adaptateur peut provoquer un incendie.

Combien de temps faut-il pour charger complètement une batterie ?

La charge complète prend environ 3 heures. Le voyant de charge complète (vert) s'allume lorsque la batterie est pleine.

Pourquoi le voyant de charge (rouge) clignote-t-il ?

Le voyant rouge clignote si la température ambiante est en dehors de la plage de fonctionnement (0-40 °C). Assurez-vous que le chargeur se trouve dans un endroit à température appropriée.

Que faire si le voyant de charge ne s'allume pas ?

Vérifiez que la batterie est une WB-2000, que l'appareil est correctement inséré dans le connecteur, et que l'adaptateur de montage (pour WM-5225/5265) est bien installé. Assurez-vous aussi que l'adaptateur secteur est branché.

Puis-je charger d'autres types de batteries ?

Non, chargez uniquement la batterie WB-2000 Ni-MH. Charger d'autres batteries présente un risque d'incendie ou d'explosion.

Comment nettoyer le chargeur ?

Avant tout nettoyage, débranchez l'adaptateur secteur. Essuyez le boîtier avec un chiffon sec. Nettoyez les bornes de charge avec un coton-tige sec. N'utilisez jamais de benzène, diluant ou alcool.

Que signifient les voyants qui clignotent en alternance ?

Un clignotement alterné des voyants rouge et vert indique un échec de charge. Causes possibles : utilisation d'une batterie non WB-2000, présence de corps étrangers dans le connecteur, batterie en fin de vie, ou interrupteur de l'appareil laissé en position ON.

Quelle est la durée de vie de la batterie WB-2000 ?

Dans des conditions normales, la batterie peut supporter environ 500 cycles de charge/décharge avant de devoir être remplacée.

Le chargeur chauffe-t-il normalement ?

Oui, l'appareil en charge peut devenir chaud, ceci est normal. Toutefois, si une odeur ou fumée inhabituelle se dégage, débranchez immédiatement et contactez un représentant TOA.

MODE D'EMPLOI BC-5000-6 TOA

• Avant l'installation ou l'utilisation, veuillez à lire attentivement l'ensemble des instructions de cette section pour un fonctionnement correct et sûr.
• Veillez à respecter les précautions recommandées dans cette section, laquelle contient des mises en garde et/ou précautions importantes en matière de sécurité.
• Après lecture, conservez ce manuel à portée de main pour consultation ultérieure.

AVERTISSEMENT

Indique une situation risquant d'entraîner des blessures graves, voire la mort, en cas de mauvaise manipulation.

ATTENTION

Indique une situation risquant d'entraîner des blessures moyennement graves ou mineures, et/ou des dommages matériels.

AVERTISSEMENT

Lors de la mise en place du chargeur

• N'exposez pas le chargeur à la pluie et protégez-le de tout contact avec de l'eau ou d'autres liquides afin d'éviter un incendie ou une électrocution.
• Utiliser le chargeur uniquement avec la tension spécifiée sur le chargeur. L'utilisation d'une tension supérieure à celle spécifiée peut être à l'origine d'un incendie ou d'une électrocution.
• Évitez d'installer ou de monter le chargeur sur un emplacement instable, comme une table bancale ou une surface inclinée. Le chargeur pourrait tomber et provoquer des blessures corporelles et/ou des dommages matériels.

Pendant l'utilisation du chargeur

• Si vous rencontrez les irrégularités suivantes pendant l'utilisation, coupez immédiatement l'alimentation, débranchez la fiche du cordon d'alimentation de l'adaptateur secteur de la prise secteur et contactez votre représentant TOA le plus proche. N'essayez pas d'utiliser davantage le chargeur dans ces conditions sous peine de provoquer un incendie ou une électrocution.
• Si vous détectez de la fumée ou une odeur inhabituelle émanant du chargeur
• Si de l'eau ou un objet métallique pénètre à l'intérieur du chargeur
• Si le chargeur tombe ou si le boîtier du chargeur se casse
• Si le cordon d'alimentation de l'adaptateur secteur est abîmé (âme du câble dénudé, déconnexion, etc.)

• Pour empêcher un incendie ou une électrocution, n'ouvrez jamais ni ne retirez le boîtier du chargeur, car des pièces à haute tension se trouvent à l'intérieur du chargeur. Confiez toute réparation à votre représentant TOA le plus proche.

• Ne placer pas de tasses, bols ou autres récipients remplis de liquides ou d'objets métalliques au-dessus du chargeur. S'ils se répandent par accident sur le chargeur, ils peuvent provoquer un incendie ou une électrocution.

• N'insère ni ne jeter d'objets métalliques ou de matériaux inflammables à l'intérieur du chargeur de batterie ou de son connecteur de recharge, sous peine de provoquer un incendie ou une électrocution.
• Ne toucher pas la fiche du cordon d'alimentation pendant un orage sous peine de vous électrocuter.
• Arrêter la recharge si les batteries ne sont pas complètement chargées au bout de 3 heures, car celles-ci risqueraient de prendre feu, d'exploser, de fuir ou de chauffer.

ATTENTION

Lors de la mise en place du chargeur

• Lors du déplacement du chargeur, veuillez à retirer la fiche du cordon d'alimentation de l'adaptateur secteur de la prise murale. Si vous déplacez le chargeur avec le cordon d'alimentation branché dans la prise, vous pourriez endommager le cordon d'alimentation, ce qui présente un risque d'incendie ou d'électrocution.
• Évitez d'installer le chargeur dans un endroit humide ou poussiéreux, en plein soleil, à proximité d'un radiateur, ou dans un endroit dégageant de la fumée noire ou de la vapeur sous peine de provoquer un incendie ou une électrocution.

Pendant l'utilisation du chargeur

- Par mesure de sécurité, lorsque vous nettoyez ou laissez le chargeur inutilisé pendant 10 jours ou plus, couper l'alimentation, et débrancher la fiche du cordon d'alimentation de l'adaptateur secteur de la prise secteur. Autrement, cela présente un risque d'incendie ou d'électrocution.

- Utilisez l'adaptateur secteur AD-5000-6 en option spécialement conçu pour le chargeur. Veuillez noter que l'utilisation d'autres adaptateurs peut provoquer un incendie.

- Évitez de charger des appareils dans lesquels sont insérées des batteries rechargeables autres que la batterie WB-2000 dédiée. Charger une batterie autre que la batterie spécifiée présente un risque d'incendie ou de blessure corporelle, car la batterie peut se rompre.

2. DESCRIPTION GÉNÉRALE

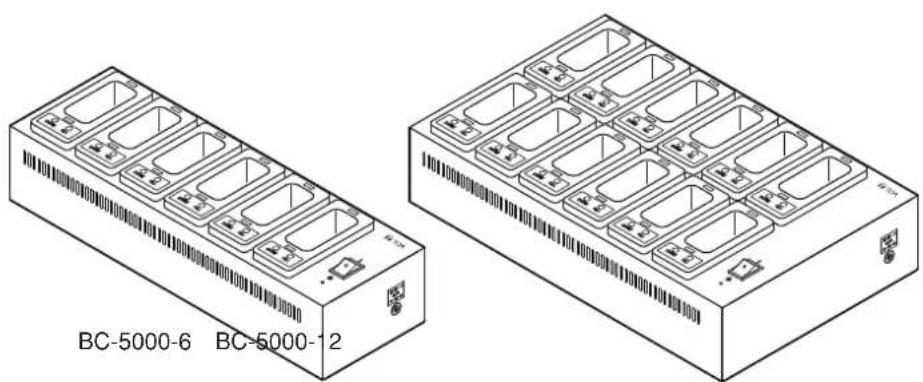

Les chargeurs BC-5000-6 et BC-5000-12 de TOA sont des chargeurs de batterie spécialement conçus pour les microphones sans fil WM-5225 et WM-5265, le transmetteur sans fil WM-5325 et le récepteur portable WT-5100. Les deux chargeurs fonctionnent avec l'adaptateur secteur AD-5000-6 en option.

Les chargeurs BC-5000-6 et BC-5000-12 utilisent un système de recharge rapide pour les batteries Ni-MH (nickel-métal-hydrure), permettant de recharger complètement jusqu'à 6 ou 12 batteries en 3 heures.

3. PRÉCAUTIONS RELATIVES À LA MANIPULATION

• Utilisez les chargeurs dans des emplacements où la température ambiante est comprise entre 0 et 40 °C.
• Avant de nettoyer le boîtier, veillez à couper l'alimentation, puis essuyez avec un chiffon sec. N'utilisez jamais du benzène, du diluant, de l'alcool ou des lingettes traitées chimiquement, sous peine d'endommager les pièces et les composants du chargeur.
• Nettoyer régulièrement les bornes de charge à l'aide d'un coton-tige sec. Des bornes sales peuvent entraîner un mauvais contact électrique et provoquer la recharge incorrecte des batteries.

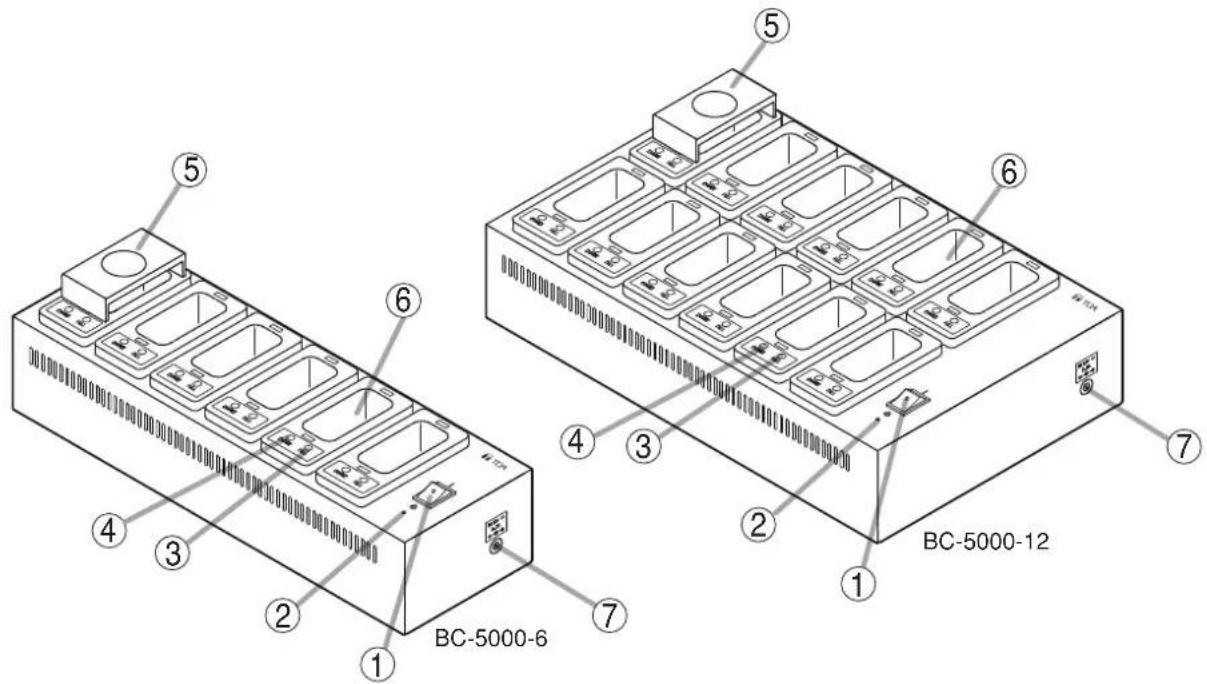

4. NOMENCLATURE ET FONCTIONS

1. Commutateur d'alimentation

Pour mettre le chargeur sous tension, placez ce commutateur sur la position [●] Pour le mettre hors tension, remettez-le à sa position initiale.

2. Voyant d'alimentation

S'allume lorsque le chargeur est sous tension.

3. Voyant de charge complète

S'allume en vert une fois la batterie complètement chargée.

4. Voyant de charge

S'allume continuellement en rouge pendant la recharge.

5. Adaptateur de montage

À utiliser pour recharger le microphone sans fil WM-5225 ou WM-5265. Retirer cet adaptateur si vous rechargez le transmetteur sans fil WM-5325 ou le récepteur portable WT-5100. (Reportez-vous à la page 21 "Recharge.")

6. Connecteur de recharge

Pour recharger le WM-5225 ou le WM-5265, il est nécessaire de fixer l'adaptateur de montage au connecteur. Pour recharger le WM-5325 ou le WT-5100, insérez-le directement dans le connecteur.

7. Borne d'entrée d'alimentation

Raccordez l'adaptateur secteur AD-5000-6 en option à cette borne.

[Tableau des statuts des voyants]

Voyant de charge (rouge)	Voyant de charge complète (vert)	Statut
Allumé	Pas allumé	Recharge en cours
Pas allumé	Allumé	Recharge terminée
Clignotant	Pas allumé	En dehors de la plage de températures de fonctionnement (reportez-vous à la page 23 "Guide de dépannage")
Les deux voyants s'allument en alternance.		Échec de la recharge (reportez-vous à la page 23 "Guide de dépannage.")

5. RECHARGE

ATTENTION

Lors de la charge, n'insérez jamais de batteries rechargeables autres que la batterie WB-2000 spécifiée dans l'appareil à recharger. Charger une batterie autre que la WB-2000 présente un risque d'incendie ou de blessure corporelle, car la batterie peut se rompre.

Remarques

• Utiliser le chargeur dans un endroit où la température ambiante est comprise entre 0 et 40°C.
• Veuillez à charger la batterie WB-2000 avant utilisation.
• N'utiliser pas le chargeur dans un endroit sujet à de fortes vibrations, car un mauvais contact électrique pourrait en résulter, empêchant une bonne recharge.
• N'insérer, ni ne retirez fréquemment l'appareil du chargeur pendant la recharge sous peine de voir se détériorer les performances de la batterie WB-2000.
• Si la durée de fonctionnement de la batterie raccourcit considérablement même après avoir été rechargée complètement, veillez à la remplacer par une batterie WB-2000 neuve, car elle a atteint la fin de sa durée de vie.

Astuce: Dans des conditions d'utilisation normale, la batterie peut permettre environ 500 cycles de charge et décharge, après quoi elle a généralement besoin d'être remplacée.

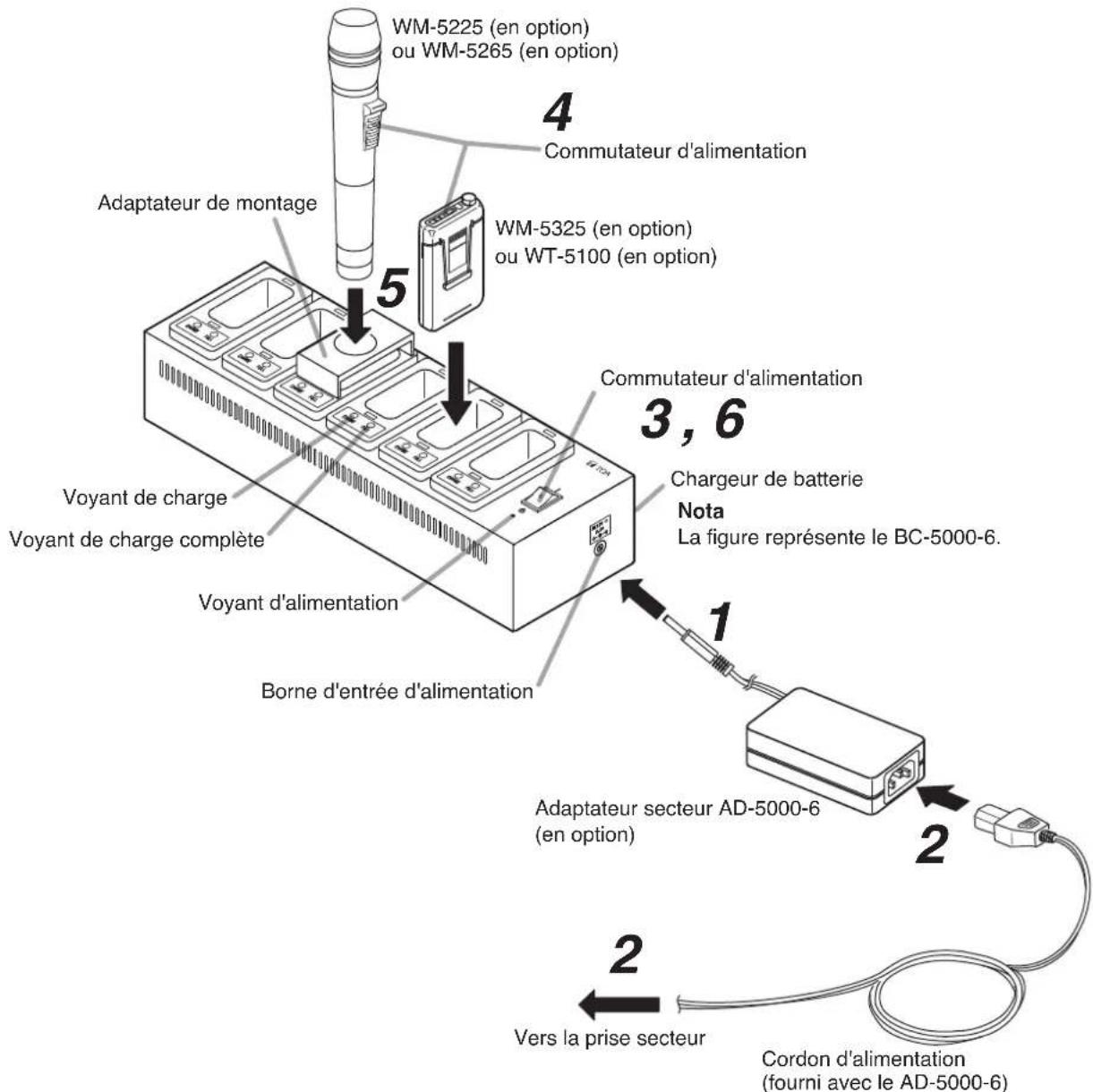

WM-5225 (en option) ou WM-5265 (en option) 4 Commutateur d'alimentation WM-5325 (en option) ou WT-5100 (en option) 5 Adaptateur de montage Voyant de charge Voyant de charge complète Voyant d'alimentation Borne d'entrée d'alimentation 3, 6 Chargeur de batterie Nota La figure représente le BC-5000-6. 1 Adaptateur secteur AD-5000-6 (en option) 2 Cordon d'alimentation (fourni avec le AD-5000-6) 2 Vers la prise secteur

Étape 1. Raccordez l'adaptateur secteur en option au chargeur.

Étape 2. Brancher le cordon d'alimentation dans l'adaptateur secteur, puis dans la prise secteur.

Étape 3. Placer le commutateur d'alimentation du chargeur sur ON.

Le voyant d'alimentation s'allume.

Étape 4. Éteigner l'appareil à charger, puis insérez la batterie WB-2000 dans l'appareil.

Nota

La batterie ne se chargera pas correctement si le commutateur d'alimentation est sur ON.

Étape 5. Insérer directement l'appareil à fond dans le connecteur de recharge du chargeur ou en utilisant l'adaptateur de montage.

[Insertion du WM-5225 ou WM-5265]

Insérer-le dans l'orifice de l'adaptateur de montage.

[Insertion du WM-5325 ou WT-5100]

Insérez-le directement dans le connecteur du chargeur sans utiliser l'adaptateur.

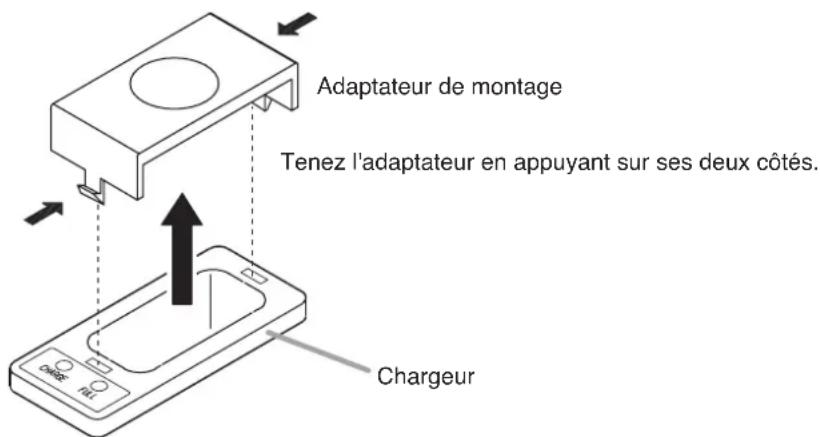

Retrait de l'adaptateur de montage

Adaptateur de montage Tenez l'adaptateur en appuyant sur ses deux côtés. Chargeur

La recharge nécessite environ 3 heures, après quoi le voyant de charge complète s'allume en vert.

Étape 6. Éteignez le chargeur une fois la charge terminée.

Remarques

• L'appareil complètement chargé devient chaud, mais ceci n'est pas le signe d'une défaillance.
• Tenez le chargeur lorsque vous retirez l'appareil du chargeur.

6. GUIDE DE DÉPANNAGE

Symptôme Cause possible Solution
Le voyant d'alimentation ne s'allume pas même si le commutateur d'alimentation est allumé.	L'adaptateur secteur n'est pas branché dans une prise secteur active ou n'est pas branché correctement.La fiche de l'adaptateur secteur n'est pas raccordée au chargeur.	Assurez-vous que l'adaptateur secteur est branché correctement dans une prise secteur active.Raccorder la fiche à la borne d'entrée d'alimentation du chargeur.
Le voyant de charge (rouge) ne s'allume pas même lorsque l'appareil est inséré dans le connecteur de recharge.	Il se peut que les batteries utilisées ne soient pas des batteries WB-2000 conçues spécialement pour le chargeur.Il se peut que l'appareil ne soit pas inséré correctement dans le connecteur de recharge.[WM-5225 et WM-5265]Il se peut que l'adaptateur de montage ne soit pas correctement installé.	Installer la batterie WB-2000 dédiée correcte dans l'appareil.Assurez-vous que l'appareil est inséré à fond dans le chargeur aussi loin que possible.Installer correctement l'adaptateur de montage.
Si vous insérez l'appareil dans le connecteur de recharge, le voyant de charge (rouge) clignote.	La température ambiante peut dépasser la plage de température de fonctionnement autorisée (0 à 40 °C), empêchant par là la recharge.	Procéder à la recharge dans la plage de température de fonctionnement (0 à 40 °C).
Le voyant de charge complète (vert) s'allume toujours en avance.	La batterie WB-2000 dédiée a probablement atteint la fin de sa durée de vie (généralement au bout de 500 charges et décharges).	Remplacer la batterie WB-2000 par une neuve.
Le voyant de charge complète ne s'allume pas même 3 heures après le début de la recharge (temps de charge maximum : 3 heures).	Il se peut que le commutateur d'alimentation de l'appareil en cours de charge soit placé sur ON.I se peut que la batterie ait atteint la fin de sa durée de vie.	Placer le commutateur d'alimentation de l'appareil sur OFF.Remplacez la batterie rechargeable par une neuve.
Le voyant de charge (rouge) et le voyant de charge complète (vert) clignotent tous deux en alternance.	Il se peut qu'une batterie autre que la batterie WB-2000 soit insérée dans l'appareil.Il se peut qu'il y ait des corps étrangers (comme des métaux) dans le connecteur de recharge.Il se peut que la batterie ait atteint la fin de sa durée de vie.Il se peut que le commutateur d'alimentation de l'appareil en cours de charge soit placé sur ON.	Utiliser une batterie WB-2000 dédiée dans l'appareil.Retirez ces corps étrangers.Remplacez la batterie WB-2000 par une neuve.Placez le commutateur d'alimentation de l'appareil sur OFF.
Les batteries ne sont pas chargées.	L'adaptateur AD-5000-2 est peut-être utilisé.	Utilisez l'adaptateur secteur AD-5000-6 en option.

7. SPÉCIFICATIONS

N° de modèle BC-5000-6	BC-5000-12
Source d'alimentation 12	V CC (l'adaptateur secteur AD-5000-6 en option doit être utilisé.)
Consommation électrique	2,2 A 4,4 A
Temps de charge Max. 3	heures
Type de batterie rechargeable	WB-2000 (Ni-MH)
Nombre d'appareils pouvant être chargés simultanément	6 appareil 12 appareil
Température de fonctionnement	0 à 40 °C
Humidité de fonctionnement	30 à 85% RH
Finition Boîtier: Acier, noir, peintureSection du connecteur du microphone: résine ABS, noir
Dimensions	390 (l) x 98 (h*) x 127 (p) mm	390 (l) x 98 (h*) x 242 (p) mm
Poids	2,0 kg (chargeur avec les adaptateurs de montage fixés)	3,4 kg (chargeur avec les adaptateurs de montage fixés)
Accessories	Adaptateur de montage ..... 6	Adaptateur de montage ..... 12
Adaptateur secteur AD-5000-2 (en option)	LI TONE ELECTRONICS CO., LTDLTE 60E-S2-1ENTRÉE 100 – 240 V~ , 47 – 63 Hz, 2 ASORTIE 12 V--- , 5 A

Remarque: La conception et les spécifications sont susceptibles de modifications sans préavis dans un souci d'amélioration.

- Produits en option

Adaptateur secteur: AD-5000-6

* La hauteur est de 118 mm lorsque l'adaptateur de montage est installé.

Information de traçabilité pour l'Europe
Fabricant:TOA Corporation7-2-1, Minatojima-Nakamachi, Chuo-ku, Kobe, Hyogo, Japan	Représentant autorisé:TOA Electronics Europe GmbHSuederstrasse 282, 20537 Hambourg,Allemagne
