Uni-Fi 2.0 UF52 - Haut-parleur ELAC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur colonne 3 voies bass-reflex
Marque	ELAC
Modèle	Uni-Fi 2.0 UF52
Catégorie	Haut-parleur passif
Dimensions (L x H x P)	18,5 cm x 98 cm x 27,5 cm
Poids	Environ 22 kg
Alimentation	Passive (nécessite amplificateur externe)
Puissance maximale	140 Watts
Impédance nominale	6 Ohms
Sensibilité	85 dB @ 2,83 V/1 m
Réponse en fréquence	42 Hz - 25 000 Hz
Fréquence de coupure	200 Hz / 2000 Hz
Nombre de voies	3 voies
Haut-parleur d'aigus	Dôme en tissu de 1 pouce
Haut-parleur médium	4 pouces en aluminium
Haut-parleur de graves	3 x 5,25 pouces en aluminium
Finition de l'enceinte	Vinyle noir
Matériau du coffret	MDF classé CARB2
Bornes de raccordement	Métal, 5 voies
Pieds stabilisateurs	Inclus avec pointes réglables et disques de protection
Garantie (Amérique du Nord)	3 ans
Entretien et nettoyage	Chiffon doux et sec, éviter produits abrasifs ou solvants
Sécurité	Ne pas ouvrir, utiliser sur surface stable, éviter sources de chaleur
Recyclage	Appareil à recycler selon la réglementation locale

FOIRE AUX QUESTIONS - Uni-Fi 2.0 UF52 ELAC

Comment connecter le haut-parleur ELAC Uni-Fi 2.0 UF52 à un amplificateur ?

Utilisez des câbles de haut-parleur de calibre 16 minimum. Dénudez environ 1,2 cm d'isolant, torsadez les fils et insérez-les dans les bornes à vis en respectant la polarité : borne rouge (+) de l'amplificateur vers borne rouge (+) du haut-parleur. Assurez-vous que l'amplificateur est éteint avant de connecter.

Quel est le meilleur emplacement pour les haut-parleurs UF52 ?

Placez-les à 30-60 cm des murs pour un bon équilibre des basses. En configuration stéréo, formez un triangle équilibré avec votre position d'écoute. Évitez les coins trop proches qui déforment les basses.

Comment installer les pieds stabilisateurs et les pointes fournies ?

Retournez délicatement l'enceinte sur une surface douce. Fixez les pieds stabilisateurs avec les vis à métal fournies. Vissez les pointes dans les pieds, puis remettez l'enceinte debout. Ajustez la hauteur des pointes avec la clé Allen jusqu'à ce que l'enceinte soit de niveau et que les quatre pointes touchent le sol. Utilisez les cache-pointes pour verrouiller. Sur sol dur, placez les disques de protection sous les pointes.

Puis-je utiliser ces haut-parleurs avec un téléviseur à tube cathodique (CRT) ?

Non, car les haut-parleurs ELAC Uni-Fi 2.0 ne sont pas blindés magnétiquement. Placés près d'un téléviseur CRT, ils peuvent causer des problèmes de couleur. Utilisez-les avec des écrans LCD, LED ou plasma.

Comment nettoyer les enceintes sans les abîmer ?

Utilisez un chiffon doux et sec ou une brosse à poussière. N'utilisez jamais de produits abrasifs, d'alcool, de benzène ou de produits de nettoyage pour meubles. Si des impressions colorées apparaissent sous les pieds, déplacez l'enceinte et nettoyez la surface.

Quelle est la garantie de ce produit ?

ELAC offre une garantie de 3 ans à partir de la date d'achat originale pour tout défaut de matériau ou de fabrication, pour une utilisation résidentielle aux États-Unis et au Canada. Conservez votre preuve d'achat. Pour les autres pays, contactez le distributeur local.

Puis-je utiliser ces haut-parleurs avec un amplificateur de faible puissance ?

Oui, la sensibilité de 85 dB permet une utilisation avec des amplificateurs de puissance modérée, mais évitez de pousser l'amplificateur en écrêtage pour ne pas endommager les haut-parleurs. La puissance maximale recommandée est de 140 W.

Quels câbles utiliser pour une distance de plus de 7,5 mètres ?

Pour des longueurs de câble supérieures à 7,5 mètres (25 pieds), utilisez un câble de calibre 14 ou plus épais pour minimiser les pertes de signal et garantir une bonne qualité sonore.

Que faire si l'enceinte produit un bourdonnement ?

Vérifiez que l'enceinte n'est pas placée près d'un transformateur ou d'une source électromagnétique forte. Éloignez-la de ces sources. Si le problème persiste, vérifiez les connexions des câbles et la polarité.

Comment recycler le haut-parleur en fin de vie ?

Ne jetez pas l'enceinte avec les ordures ménagères. Démontez-la si possible et recyclez les matériaux conformément à la réglementation locale. Contactez votre mairie ou un centre de recyclage pour plus d'informations.

MODE D'EMPLOI Uni-Fi 2.0 UF52 ELAC

Instructions de sécurité

1. Informations générales

• Veuillez lire et suivre les instructions de sécurité.
• Conservez-les pour référence future.
• Observez tous les avertissements inscrits sur le haut-parleur et dans le manuel. Veuillez vous assurer que le haut-parleur est exempt de dommage avant l'utilisation. Le haut-parleur doit fonctionner parfaitement. Les pièces endommagées peuvent causer des blessures.

2. Utilisez uniquement tel qu'indiqué

• Connectez le(s) haut-parleur(s) conformément aux instructions du manuel.
• Plusieurs haut-parleurs ELAC sont équipés avec des pieds antidérapants et/ou des crampons. Ils sont fournis uniquement pour niveler le haut-parleur. Pour niveler sur le plancher, dévissez les crampons ou le pied antidérapant de 2 à 3 tours du filage. Le haut-parleur doit toujours être dans un parfait alignement vertical: la stabilité du haut-parleur ne doit pas être compromise en utilisant les crampons ou le pied antidérapant et faire tomber le haut-parleur.

3. Endroit

• Installez les haut-parleurs uniquement sur une surface plane

• Ne les placez pas dans des endroits qui sont :

• Directement au soleil

• Très humides
• Sujets aux vibrations
• Exceptionnellement chaud ou froid
• Près de téléviseurs CRT (les haut-parleurs n'ont pas de blindage magnétique et cela pourrait causer des problèmes de couleurs avec une télé CRT)
• Près de cartes magnétiques (Comme les haut-parleurs n'ont pas de blindage magnétique, placer une carte magnétique à proximité telle une carte de crédit ou une carte de transport peut causer leur défectuosité).

AVERTISSEMENT! Veuillez vous assurer que le produit soit parfaitement stable pour éviter qu'il chute et cause des blessures. Veuillez noter que la stabilité peut être améliorée en utilisant les crampons sur des surfaces couvertes d'un tapis. Cependant, le montage des crampons doit être effectué soigneusement dû à leurs extrémités pointues qui peuvent causer des blessures. La stabilité sur des planchers glissants peut être améliorée en utilisant des rubans Velcro ou des rubans adhésifs doubles faces. N'installez pas le haut-parleur près de toute source de chaleur telle un radiateur, des soupapes de chauffage, des poêles et autres appareils (incluant des amplificateurs) qui produisent de la chaleur, ou dans tout autre endroit à risque d'explosion.

• Ne bloquez aucune ouverture de ventilation. Installez selon les instructions du fabricant.
• N'installez pas le haut-parleur dans une étagère fermée ou dans une armoire fermée.
• Ne placez pas de chandelle allumée près du haut-parleur.
• N'installez pas le haut-parleur près de transformateurs car les champs de dispersion électromagnétique peuvent causer des sons de grondement dans le haut-parleur d'extrêmes graves.
• Combinés à certains matériaux (laques, revêtements) le pied antidérapant et les crampons peuvent causer des impressions colorés sur les surfaces.

4. Surcharge

Une surcharge extrême de l'appareil due à un volume très élevé peut causer des dommages aux composantes individuelles. Dû au danger potentiel, vous ne devez jamais laisser les haut-parleurs dans des conditions de surcharge extrême sans surveillance.

5. Entretien

DANGER! N'ouvrez pas l'enceinte car les composantes et les conducteurs peuvent être sous tension! L'entretien doit être effectué uniquement par un personnel qualifié.

L'entretien est nécessaire lorsque le haut-parleur a été endommagé de telle sorte : un dommage au câble d'alimentation ou à la fiche qui sont inclus, lorsqu'un liquide a été renversé, que des objets sont tombés sur le haut-parleur, qu'il a été exposé à la pluie ou à la moisissure, qu'il ne fonctionne pas normalement ou a été échappé. Pour réduire le risque de choc électrique, n'ouvrez-pas le haut-parleur. L'entretien doit être effectué uniquement par un personnel qualifié.

6. Nettoyage

NOTE: Nettoyez uniquement avec un linge doux et lisse ou avec une brosse à épousseter. N'utilisez pas de produits de récurage, d'alcool, du benzène, du poli à meuble ou d'autres produits de nettoyage! Les meubles modernes sont souvent recouverts de plusieurs couches de verni et de plastique et peuvent être traités avec des produits chimiques. Certains de ces produits contiennent des substances qui endommagent et amollissent le pied de caoutchouc. Par conséquent, nous vous conseillons de placer un matelas antidérapant sous le(s) haut-parleur(s).

7. Volume

PRÉCAUTION! Un volume élevé et continu peut causer des dommages sévères à votre ouïe. Veuillez écouter de manière responsable.

8. Recyclage

L'emballage est fait de matériaux recyclables. Disposez de manière écologique. Ne jetez pas le(s) haut-parleur(s) dans les poubelles normales, à la fin de leur utilité. Le haut-parleur doit être recycle conformément aux lois locales. Informez-vous auprès de votre autorité locale concernant le recyclage car l'appareil comporte des matériaux bruts précieux. Désassemblez le(s) haut-parleur(s) avant de disposer.

Philosophie

Merci d'avoir acheté ce produit ELAC.

Depuis ses débuts (1926), ELAC a toujours aspiré à la meilleure qualité. Vos nouveaux haut-parleurs ELAC sont construits selon les plus hautes normes de l'industrie en utilisant les composantes de la plus grande qualité, soigneusement fabriqués pour produire un son de qualité supérieure. Ils sont développés par un groupe d'individus passionnés voués à vous offrir un niveau de son de qualité supérieure à la maison. Bonne écoute!

Avant d'utiliser

Évitez les dommages aux haut-parleurs et aux autres composantes :

• Sortez soigneusement les haut-parleurs de l'emballage pour éviter de les endommager.
• Utilisez des câbles de calibre approprié (calibre 16 minimal pour une distance de 25 pieds).
• Assurez-vous de la bonne polarité de connexion des câbles. La plupart des câbles de haut-parleur(s) sont codés pour faciliter le processus. Assurez-vous que la connexion positive (rouge) sur la borne de l'amplificateur soit connectée à la borne positive (rouge) sur vos haut-parleurs. Dénudez environ 1/2 po d'isolation à l'extrémité du câble du haut-parleur, tordez les fils nus et insérez-les dans la borne de raccordement.
• Assurez-vous que votre équipement soit éteint avant de connecter les haut-parleurs.
• Assurez-vous que les câbles positif et négatif ne se touchent pas une fois connectés aux bornes du haut-parleur

Bornes de l'amplificateur

Installation des pieds stabilisateurs et des pointes (UF52 uniquement)

L'utilisation des pieds de stabilisation inclus offre une base de support plus large pour l'enceinte. Les pointes incluses améliorent la stabilité sur les surfaces irrégulières et les tapis. Manipulez avec soin les pointes car elles sont tranchantes.

IMPORTANT ! : afin d'éviter de rayer ou endommager le caisson, tournez l'enceinte à l'envers sur une surface douce pendant que vous fixez les pieds stabilisateurs et les pointes. Nous vous recommandons fortement de vous faire aider lors de cette étape.

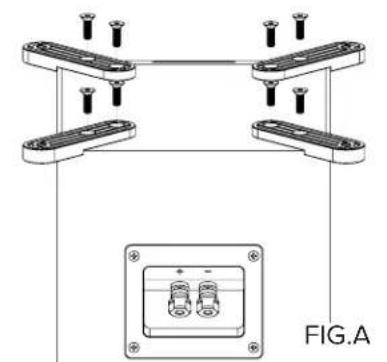

A. Fixez les pieds du stabilisateur avec les vis à métaux fournies (Fig. A).

B. Vissez les pointes comme indiqué à la Fig. B. L'enceinte peut maintenant être retournée. Soyez prudent lorsque vous manipulez l'enceinte avec les pointes installées. Si vous avez un plancher en bois dur, utilisez les disques fournis (Fig. B).

C. Utilisez la clé Allen fournie pour ajuster la hauteur des pointes jusqu'à ce que l'enceinte soit de niveau et que les quatre pointes touchent le sol (Fig. C).

D. Lorsque l'enceinte est de niveau, utilisez les cache-pointes fournis pour verrouiller les pointes en place (Fig. D).

Emplacement du haut-parleur

Obtenez la performance maximale et un son de qualité optimale de vos haut-parleurs ELAC Uni-Fi 2.0 en installant votre haut-parleur au le emplacement possible. Comme chaque pièce est différente, utilisez les lignes directrices suivantes pour configurer vos haut-parleurs pour une pièce en particulier. Il n'y a pas de règles parfaites ou de limites dans la détermination du meilleur emplacement mais les suggestions suivantes vous aideront à optimiser les résultats. N'oubliez pas que le meilleur emplacement pour le son est ce qui sonne le mieux à vos oreilles, alors n'hésitez pas à ajuster l'emplacement et la directivité des haut-parleurs.

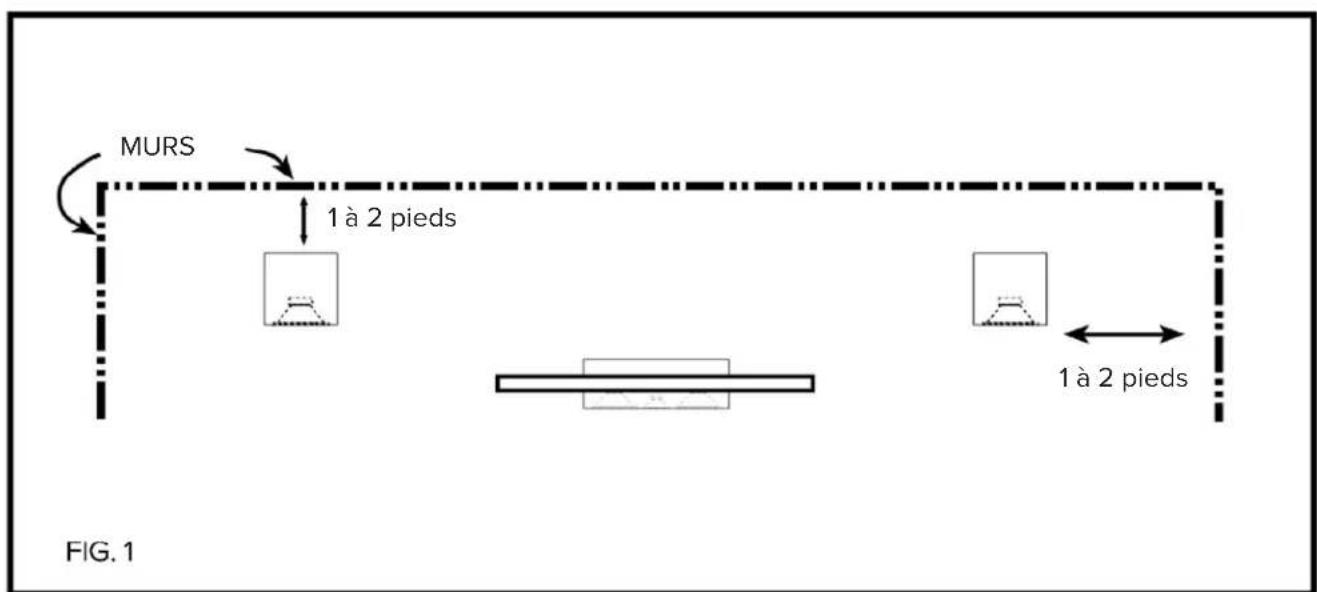

Placez les haut-parleurs à environ un ou deux pieds des limites (fig. 1) telles que un (des) mur(s) et plus spécialement des coins. La proximité d'un mur arrière ou de côté augmentera la performance des basses (sortie) mais si le haut-parleur est trop près (particulièrement d'un coin) les basses pourraient produire un son qui n'est pas naturel. Si vous ne pouvez éviter un emplacement avec un coin, essayez de placer le haut-parleur à une distance du mur arrière inégale à la distance du mur de côté.

Configuration stéréo

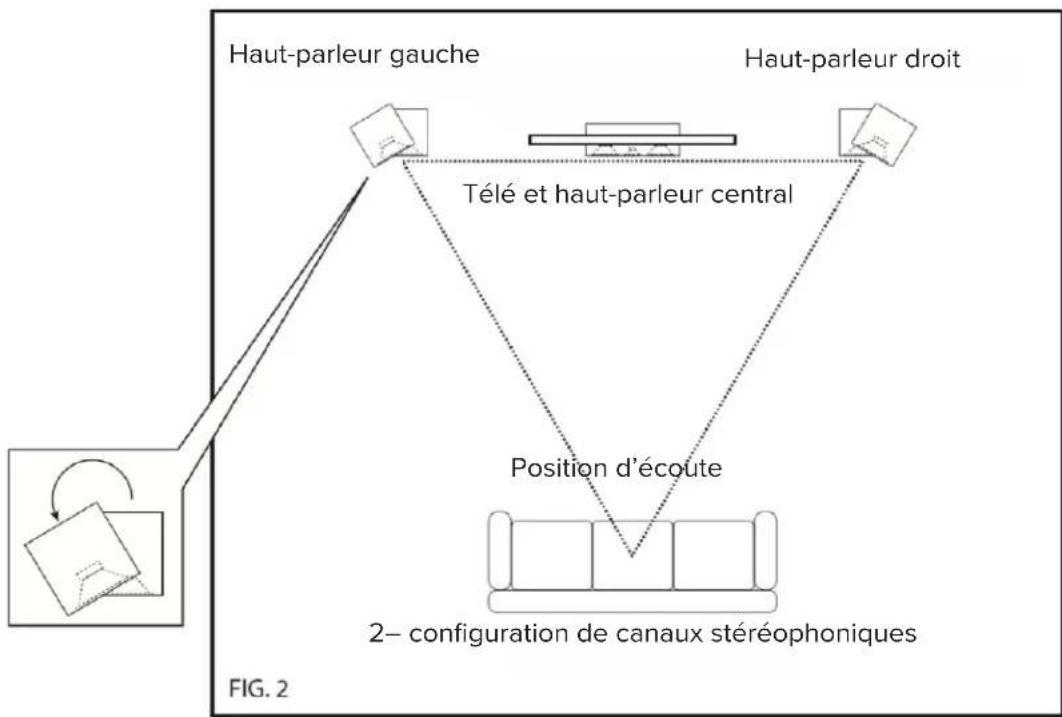

- Pour obtenir les meilleurs résultats, l'image stéréo et le son les plus réalistes, placez les haut-parleurs dans une configuration de triangle équilibré (fig. 2), créé entre vos haut-parleurs et votre position d'écoute favorite. Cette configuration crée la performance d'image optimale.

- Si vous croyez que votre UB52 ou que vos haut-parleurs UF52 gauche et droite sont trop éloignés, rapprochez l'angle (faites un essai) vers la position d'écoute pour obtenir une image plus centrée.

Réglage du son ambiophonique

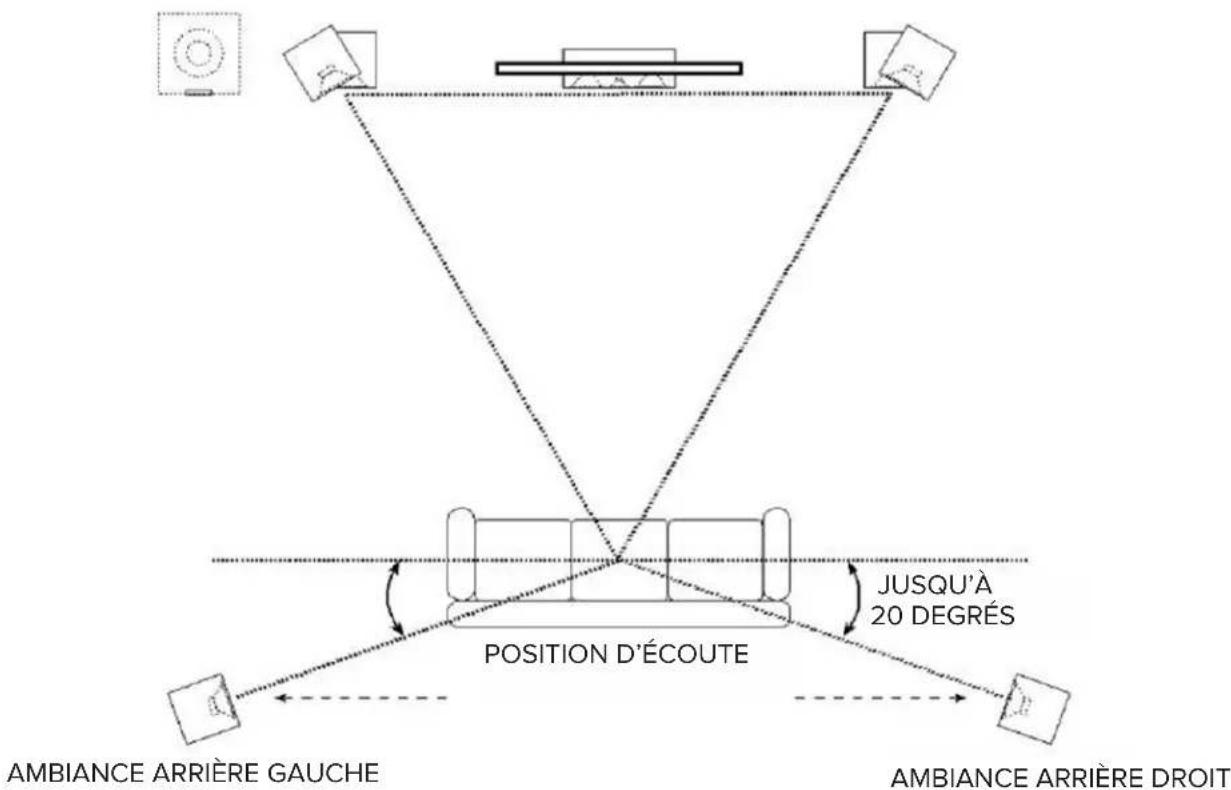

Que vous utilisiez les haut-parleurs UB52 pour bibliothèque ou le UF52 colonne pour un réglage ambiophonique 5.1, évitez de placer les enceintes satellites vers votre position d'écoute. Les enceintes satellites doivent être réparties, éloignées des haut-parleurs avant. De plus, élevez les haut-parleurs à la même hauteur ou légèrement plus haut que les haut-parleurs avant pour un champ acoustique plus enveloppant. Comme pour les haut-parleurs avant, vous devrez expérimenter différents positionnement en dirigeant les enceintes satellites arrière vers la zone d'écoute.

5.1 RÉGLAGE DU CANAL AMBIANCE

Emplacement du haut-parleur central

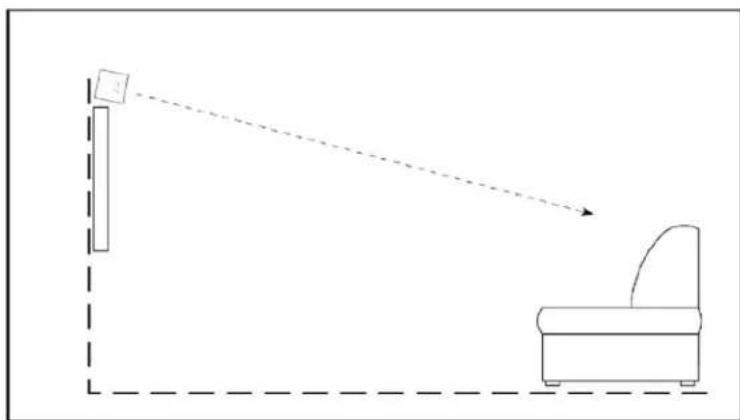

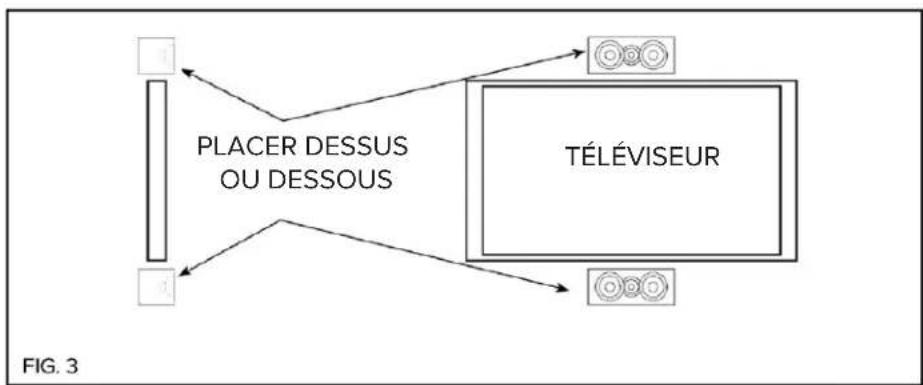

La voie centrale ELAC UC52 est conçue pour produire des dialogues de son et doit être placée au-dessus ou en-dessous (fig. 3) de votre téléviseur. Alignez-la avec le centre de votre téléviseur. Essayez de garder le UC52 le plus possible au même niveau (hauteur) que vos haut-parleurs avant pour un niveau de son plus égal. Avoir la même hauteur pour la voie centrale peut être difficile alors il pourrait être nécessaire d'élever l'angle du haut parleur central (si trop bas) ou de l'incliner (si trop haut), pour le diriger vers la zone d'écoute.
    AY["FIG. 3"]

Les meilleurs résultats pour le centre sont obtenus en réglant l'amplitude du récepteur/processeur de la voie centrale au plus bas. Si vous le pouvez, réglez la fréquence de croisement entre 50 et 100 Hz.

SPÉCIFICATIONS

	UB52-BK	UF52-BK UC52-BK
Type d'enceinte Bass-reflex, 3 voies Bass-reflex, 3 voies Bass-reflex, 3 voies
Courbe de résonnance 46 Hz - 35 000 Hz 42Hz - 25 000 Hz 48 Hz - 25 000 Hz
Impédance nominale 6 Ohms 6 Ohms 6 Ohms
Sensibilité 85 db @ 2,83 v/1m 85 db @ 2,83 v/1m 85 db @ 2,83 v/1m
Fréquence de croisement	200HZ / 2000Hz	200HZ / 2000Hz	200Hz / 2000Hz
Alimentation maximale	140 Watts	140 Watts	140 Watts
Haut-parleur d'aigus	Dôme en tissue de1 po	Dôme en tissue de1 po	Dôme en tissue de1 po
Haut-parleur médial	4 po en aluminium	4 po en aluminium	4 po en aluminium
Haut-parleur de graves	5,25 po en aluminium	3 x 5,25 po en aluminium	2 x 5,25 po aluminium
Enceinte	CARB2 classé MDF	CARB2 classé MDF	CARB2 classé MDF
Fini de l'enceinte	Vinyle noir Black	Vinyle noir Black	Vinyle noir Black
Port	Double face évasée	3 x Double face évasée	Double face évasée
Bornes de raccordement	Métal, 5 voies	Métal, 5 voies	Métal, 5 voies
Dimensions (L x H x P)	7.28" x 13.62" x 10.83 po	7.28" x 38.58" x 10.83" po	21.42" x 7.28" x 10.83" po

ELAC Americas Inc.

Garantie de limitation de responsabilité de l'Amérique du Nord

Haut-parleurs passifs (sans amplificateur intégré)

ELAC Americas Inc. garantit à l'acheteur original que ce produit est exempt de tout défaut de matériel et de fabrication pendant une période de 3 (trois) ans à compter de la date d'achat originale. Pendant cette période, la réparation ou les pièces de remplacement seront sans frais pour l'acheteur original (voir les limitations ci-dessous). L'expédition de la résidence, aller-retour, au centre de réparation sera aux frais de l'acheteur original.

Limitations

• La garantie commence à la date de l'achat original chez un distributeur autorisé de ELAC Americas Inc.
• Le produit est garanti si utilisé uniquement pour les applications résidentielles dans les limites de puissance nominale spécifiées dans ce manuel. L'utilisation commerciale de ce pro-duit n'est pas garantie.
• Un produit qui a été modifié ou altéré de quelque manière n'est pas garanti.
• Un produit qui a été mal utilisé ou utilisé avec un équipement défectueux n'est pas garanti.
• Des produits avec des numéros de série effacés ou enlevés n'est pas garanti.

Si un entretien ou une réparation est nécessaire

Si un entretien ou une réparation est nécessaire, veuillez contacter ELAC America au 714 252-8843 ou à [e-mail] pour obtenir les instructions. Vous devrez fournir une preuve d'achat (reçu d'achat originale ou copie). L'expédition de la résidence, aller-retour, au centre de réparation sera aux frais de l'acheteur).

Garantie hors de l'Amérique du Nord

Cette garantie s'applique aux produits achetés aux États-Unis ou au Canada. Pour les réclamations de garantie hors de l'Amérique du Nord, veuillez contacter le marchand/distributeur de votre pays d'achat

ELAC

The life of sound.

ELAC AMERICAS INC.

11145 KNOTT AVE. SUITES E & F

CYPRESS, CA 90630

ELAC ELECTROACUSTIC GMBH

FRAUNHOFERSTRAße 16

D-24118 KIEL, GERMANY
