Type de produit	Ventilateur de plafond d'extraction
Marque	Canarm
Modèle	C50
Alimentation	120 V CA, 60 Hz
Utilisation	Ventilation générale uniquement (pas pour évacuation de matières dangereuses ou zone de cuisson)
Installation	Plafond jusqu'à pente 12/12 (45°), ou mural avec adaptateur orienté vers le haut
Connexion électrique	Interrupteur marche/arrêt, câblage 120 V CA, connecteurs homologués UL (non inclus)
Mise à la terre	Obligatoire
Protection GFCI	Acceptable au-dessus d'une baignoire ou douche si connecté à un circuit GFCI
Entretien	Dépoussiérage de la grille avec aspirateur ; moteur lubrifié à vie, remplacer si bruit excessif
Nettoyage	Couper l'alimentation avant nettoyage ; aspirer l'intérieur avec brosse
Sécurité	Débrancher avant entretien ; installation par personnel qualifié ; respecter les codes locaux
Pièces détachées	Grille, ressorts, moteur, plaque moteur, roue, panneau de câblage, boîtier, amortisseur/connecteur de conduit, vis, clip
Réparabilité	Moteur et roue remplaçables ; retirer l'ensemble moteur après dévissage
Garantie	1 an contre défauts de matériaux et de fabrication (hors main-d'œuvre et transport)

FOIRE AUX QUESTIONS - C50 Canarm

Comment installer le ventilateur C50 Canarm ?

Placez le boîtier dans l'ouverture au ras du plafond fini, clouez-le à la solive. Pour une installation sur solive ou I-joist, tracez le contour, découpez l'ouverture, puis fixez le boîtier. Le connecteur de conduit doit être orienté vers le haut.

Puis-je utiliser ce ventilateur au-dessus d'une baignoire ?

Oui, à condition qu'il soit connecté à un circuit de dérivation protégé par un GFCI (disjoncteur de fuite à la terre).

Comment nettoyer le ventilateur ?

Avant tout nettoyage, coupez l'alimentation électrique. Abaissez ou retirez la grille, puis aspirez l'intérieur de l'appareil avec une brosse à épousseter.

Que faire si le moteur fait du bruit ?

Si les roulements du moteur sont bruyants ou inhabituels, remplacez le moteur par un moteur d'entretien exact. La turbine doit également être remplacée. Le moteur est lubrifié en permanence et n'a pas besoin d'être graissé.

Quel type d'interrupteur utiliser ?

Utilisez un interrupteur marche/arrêt standard pour faire fonctionner ce ventilateur. Consultez le schéma de câblage pour connecter les fils (noir = ligne, blanc = neutre, fil de terre).

Le ventilateur peut-il être installé sur un mur ?

Oui, le produit peut être installé sur un mur. Dans ce cas, l'adaptateur (connecteur de conduit) doit être orienté vers le haut.

Quelle est la garantie du ventilateur C50 ?

Canarm Ltd. garantit chaque ventilateur neuf contre les défauts de matériaux et de fabrication pendant un an à compter de la date d'achat. La garantie couvre le remplacement ou la réparation de l'unité, mais pas les frais de main-d'œuvre ou de transport. Une autorisation préalable est requise.

Comment remplacer une pièce défectueuse ?

Assurez-vous que le ventilateur est débranché du secteur. Retirez la vis de l'ensemble moteur, puis sortez l'ensemble du boîtier. Remplacez les pièces cassées (moteur, roue, etc.).

Puis-je utiliser ce ventilateur dans une cuisine ?

Non, ce ventilateur est conçu pour la ventilation générale et ne doit pas être utilisé dans une zone de cuisson.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un crayon pour tracer, d'une scie pour découper l'ouverture, de clous pour fixer le boîtier, et de connecteurs électriques homologués UL (non inclus) pour le câblage.

MODE D'EMPLOI C50 Canarm

Le but de ce manuel est de fournir un support pour la bonne installation et utilisation des ventilateurs d'extraction de plafond de la série C. Ces instructions sont destinées à compléter les bonnes pratiques générales et ne sont pas destinées à remplacer les normes et codes locaux.

IL EST DE LA RESPONSABILITÉ DE L'ACHETEUR DE S'ASSURER QUE L'INSTALLATION ET L'ENTRETIEN DE CET ÉQUIPEMENT SOIENT FAITS PAR UN PERSONNEL QUALIFIÉ.

Bien inspecter les boîtes pour tout dommage. LE RECEVEUR DOIT NOTER TOUT DOMMAGE SUR LE BON DE CONNAISSEMENT DU TRANSPORTEUR ET EFFECTUER UNE RÉCLAMATION IMMÉDIATEMENT À LA COMPAGNIE DE TRANSPORT.

SÉCURITÉ GÉNÉRALE

1. N'utilisez cet appareil que de la manière prévue par le fabricant. Si vous avez des questions, contactez le fabricant à l'adresse ou au numéro de téléphone indiqués dans la garantie.
2. Avant de procéder à l'entretien ou au nettoyage de l'appareil, coupez l'alimentation au niveau du panneau de service et verrouillez le dispositif de coupure de service pour éviter toute remise sous tension accidentelle. Lorsque le dispositif de coupure de service ne peut pas être verrouillé, fixez solidement un dispositif d'avertissement visible, tel qu'une étiquette, au panneau de service.
3. Les travaux d'installation et le câblage électrique doivent être effectués par une ou

plusieurs personnes qualifiées conformément à tous les codes et normes applicables, y compris les codes et normes de construction résistants au feu.

1. Une quantité suffisante d'air est nécessaire pour une combustion et une évacuation correctes des gaz par le conduit de fumée (cheminée) des appareils à combustible afin d'éviter les retours d'air. Suivez les directives et les normes de sécurité du fabricant de l'équipement de chauffage, telles que celles publiées par la National Fire Protection Association (NFPA), l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) et les autorités locales en charge des codes.
2. Lors de la découpe ou du perçage dans un mur ou un plafond, n'endommagez pas le câblage électrique et les autres services publics cachés.

Les ventilateurs canalisés doivent toujours être évacués vers l'extérieur. 6.

1. Acceptable pour une utilisation au-dessus d'une baignoire ou d'une douche lorsqu'il est connecté à un circuit de dérivation protégé par un GFCI (disjoncteur de fuite à la terre).

Cette unité doit être mise à la terre. 8.

1. Pour une utilisation à des fins de ventilation générale uniquement. Ne pas utiliser pour évacuer des matières et vapeurs dangereuses ou explosives.
2. Ce produit est conçu pour être installé dans des plafonds jusqu'à une pente de 12/12 (angle de 45 degrés). Le connecteur de conduit doit être orienté vers le haut.
3. Pour éviter d'endommager les roulements du moteur et d'avoir des turbines bruyantes et/ou déséquilibrées, gardez les projections de cloisons sèches, la poussière de construction, etc. à l'écart de l'unité motrice.
4. Veuillez lire l'étiquette des spécifications sur le produit pour plus d'informations et d'exigences.

Ne pas utiliser dans une zone de cuisson. 13.

1. Veuillez respecter tous les codes nationaux, provinciaux et locaux applicables. Tous ces codes remplacent ce manuel.
2. Le non-respect des consignes de sécurité contenues dans ce manuel peut entraîner des blessures graves, voire la mort, en raison d'un choc électrique ou de pièces en rotation à grande vitesse.

NETTOYAGE ET ENTRETIEN

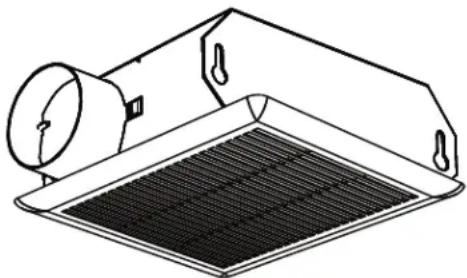

Pour un fonctionnement silencieux et efficace, une longue durée de vie et une apparence attrayante, abaissez ou retirez la grille et passez l'aspirateur à l'intérieur de l'appareil avec la brosse à épousseter.

Le moteur est lubrifié en permanence et n'a jamais besoin d'être graissé. Si les roulements du moteur font des bruits excessifs ou inhabituels, remplacez le moteur par le moteur d'entretien exact. La turbine doit également être remplacée.

Utilisez un interrupteur marche/arrêt pour faire fonctionner ce ventilateur. Consultez la section Connexion du câblage électrique pour plus de détails.

INSTRUCTIONS DE MONTAGE

MONTAGE DIRECT SUR SOLIVE OU SUR I-JOIST

Placez l'assemblage du boîtier dans l'ouverture de façon à ce que le bord inférieur soit au ras du plafond fini. Clouez l'assemblage du boîtier à la solive à l'aide de clous.

POSITIONNER L'ENSEMBLE BOÎTIER

Positionnez l'assemblage du boîtier contre la solive. À l'aide d'un crayon, tracez le contour de l'assemblage du boîtier sur le plafond. Mettez le boîtier de côté et découpez une ouverture pour le ventilateur.

IMPORTANT:

Le produit peut être installé sur un mur. Lorsque le produit est installé sur un mur, l'adaptateur doit être orienté vers le haut.

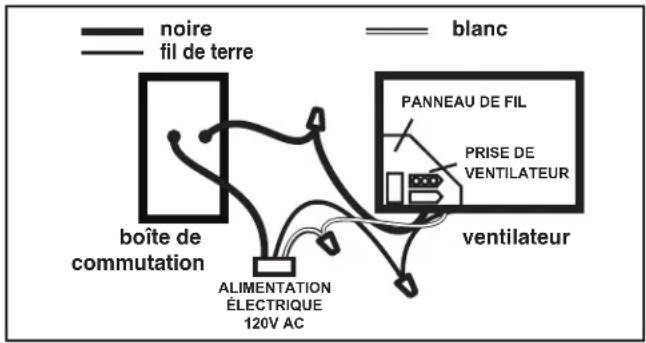

Faites passer le câblage électrique de la maison de 120 V CA jusqu'à l'emplacement du ventilateur. Utilisez uniquement des connecteurs homologués UL (non inclus) pour fixer le câblage de la maison à la plaque de câblage. Reportez-vous au schéma de câblage et connectez les fils comme indiqué.

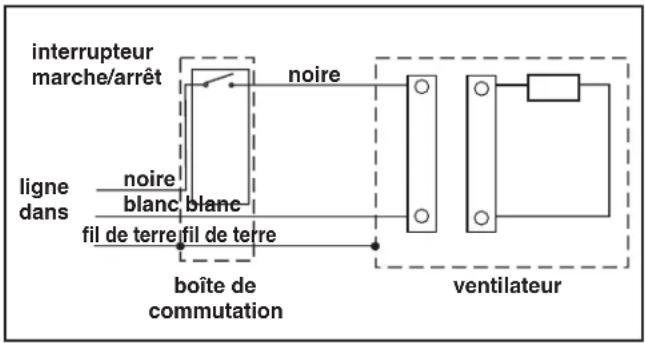

interrupteur marche/arrêt noire ligne dans noire blanc blanc fil de terre fil de terre boîte de commutation ventilateur

noire fil de terre blanc boîte de commutation ALIMENTATION ÉLECTRIQUE 120V AC PANNEAU DE FIL PRISE DE VENTILATEUR ventilateur

INSTALLATION DE LA GRILLE

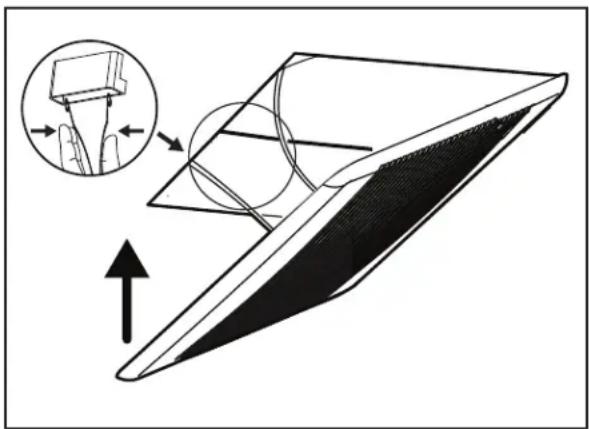

Pour fixer l'ensemble de la grille au boîtier du ventilateur. Pincez les ressorts de la grille sur les côtés de l'ensemble de la grille et positionnez la grille dans le boîtier avec les ressorts de la grille dans les fentes appropriées. Poussez l'ensemble de la grille vers le plafond pour le fixer.

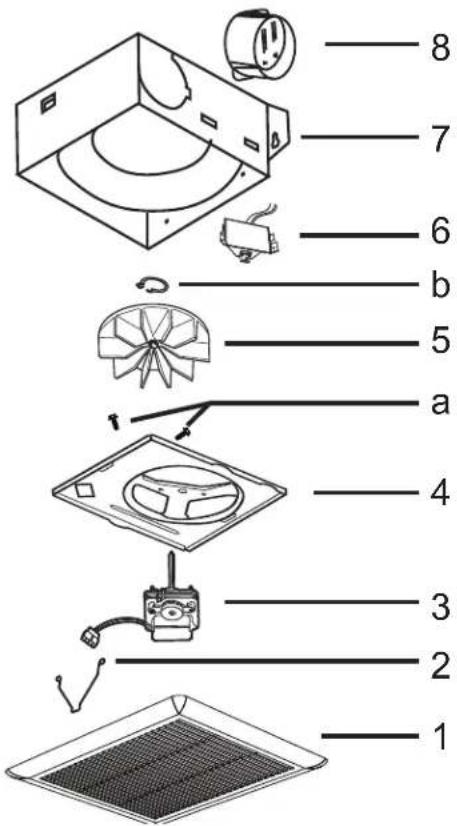

PièceNom de la pièceQté
1	Ensemble de calandre(2 pièces)	1
2Ressort de calandre2
3Moteur1
4Plaque moteur1
5Roue de ventilateur1
6	Panneau de câblage /Assemblage de faisceau	1
7Boîtier de ventilateur1
8	Amortisseur /Connecteur de conduit	1
a	V i s 2
bClip	circulaire1

L'ensemble de ventilateur comprend les pièces 3, 4, 5, a, b

Installation de remplacement : retirez la vis, puis sortez l'ensemble de ventilateur du boîtier (pièce 7). Remplacez les pièces cassées.

AVERTISSEMENT: assurez-vous que le ventilateur est débranché du secteur avant de le remplacer.

8 7 6 b 5 a 4 3 2 1

GARANTIE

CANARM LTD. Garantie que chaque nouveau ventilateur est exempt de défauts matériels et de fabrication dans la mesure où, dans un délai d'un an à compter de la date d'achat, CANARM Ltd. réparer ou remplacera, au choix de Canarm, toute unité ou pièce de celle-ci, retourné port payé et trouvé défectueux.

Cette garantie n'inclut pas les frais de main-d'œuvre ou de transport liés au démantèlement et à la réinstallation de l'unité dans les locaux de l'utilisateur.

AVIS : Aucune réclamation de garantie ne sera honorée par CANARM Ltd. à moins d'avoir obtenu une autorisation préalablement.
