| Marque | Whirlpool |
| Modèle | WVW93UC0LBKSS |
| Type de produit | Hotte de cuisinière |
| Largeur | 91,2 cm (36 po) |
| Profondeur | 45,4 cm (17,5 po) |
| Hauteur (min - max) | 72,7 cm à 97,7 cm (évacuation extérieure) / 73,3 cm à 107,5 cm (recyclage) |
| Alimentation électrique | 120 V, 60 Hz, 15 A |
| Puissance du moteur | 240 W |
| Éclairage | LED (remplaçable par un technicien) |
| Nombre de vitesses | 4 (Basse, Moyenne, Haute, Boost) |
| Minuterie | Arrêt différé (5 minutes) |
| Capteur de température | Oui, activation automatique en cas de surchauffe |
| Filtre à graisse | Métallique, lavable au lave-vaisselle |
| Filtre à charbon | Optionnel, pour recyclage (pièce W10272068) |
| Indicateur de saturation | Filtre à graisse et filtre à charbon |
| Type d'évacuation | Extérieure (conduit rond 6 po) ou recyclage |
| Diamètre de conduit | 6 po (15,2 cm) |
| Matériau | Acier inoxydable noir (LBKSS) |
| Poids (estimé) | Environ 25 kg |
| Sécurité | Capteur de température, consignes de sécurité incendie |
| Pièces détachées disponibles | Ensemble recyclage (W10272063), filtres charbon (W10272068), extensions cheminée (EXTKIT18FS, EXTKIT18HV, EXTKIT28LZ), kit air compensation (W10446915) |
FOIRE AUX QUESTIONS - WVW93UC0LBKSS WHIRLPOOL
Questions des utilisateurs sur WVW93UC0LBKSS WHIRLPOOL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice WVW93UC0LBKSS - WHIRLPOOL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WVW93UC0LBKSS de la marque WHIRLPOOL.

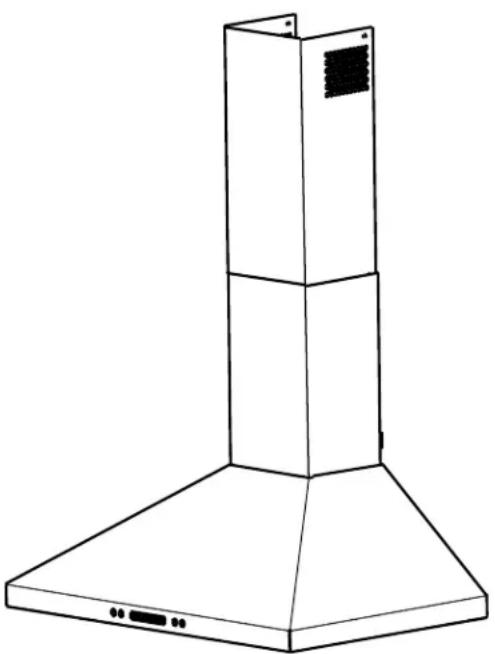

MODE D'EMPLOI WVW93UC0LBKSS WHIRLPOOL
Instructions d'installation et Guide d'utilisation et d'entretien
Au Canada, pour assistance, installation ou service, composer le 1-800-807-6777 ou visiter notre site Web à www.whirlpool.ca
Table of Contents/Table des matières ....2
Outils et pièces....18
Exigences d'emplacement....18
Exigences concernant l'évacuation....19
Spécifications électriques....21
Préparation de l'emplacement....22
Raccordement du circuit d'évacuation....23
Installation de la hotte....23

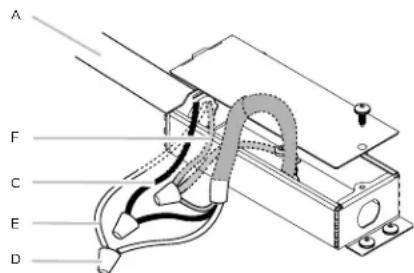

Raccordement électrique....24

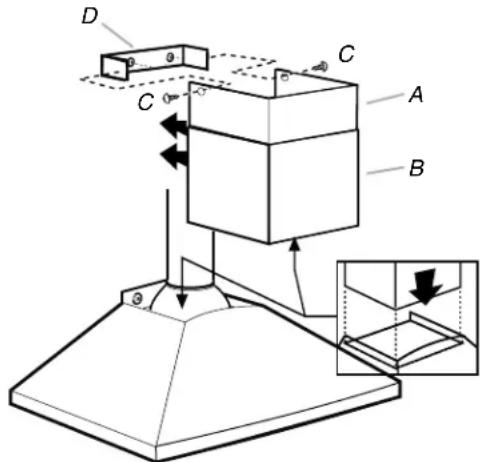

Installation des cache-conduits....25
Achever l'installation ....25

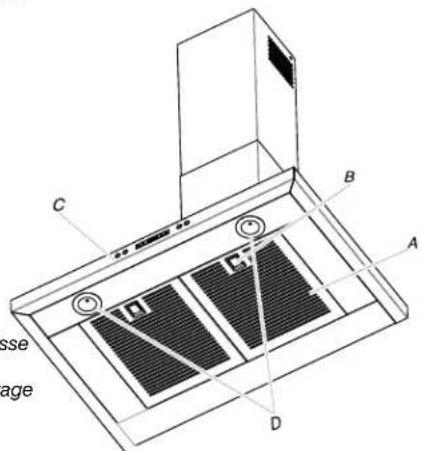

UTILISATION DE LA HOTTE ....26
Commandes de la hotte de cuisinière....26
ENTRETIEN DE LA HOTTE ......27
Nettoyage....27

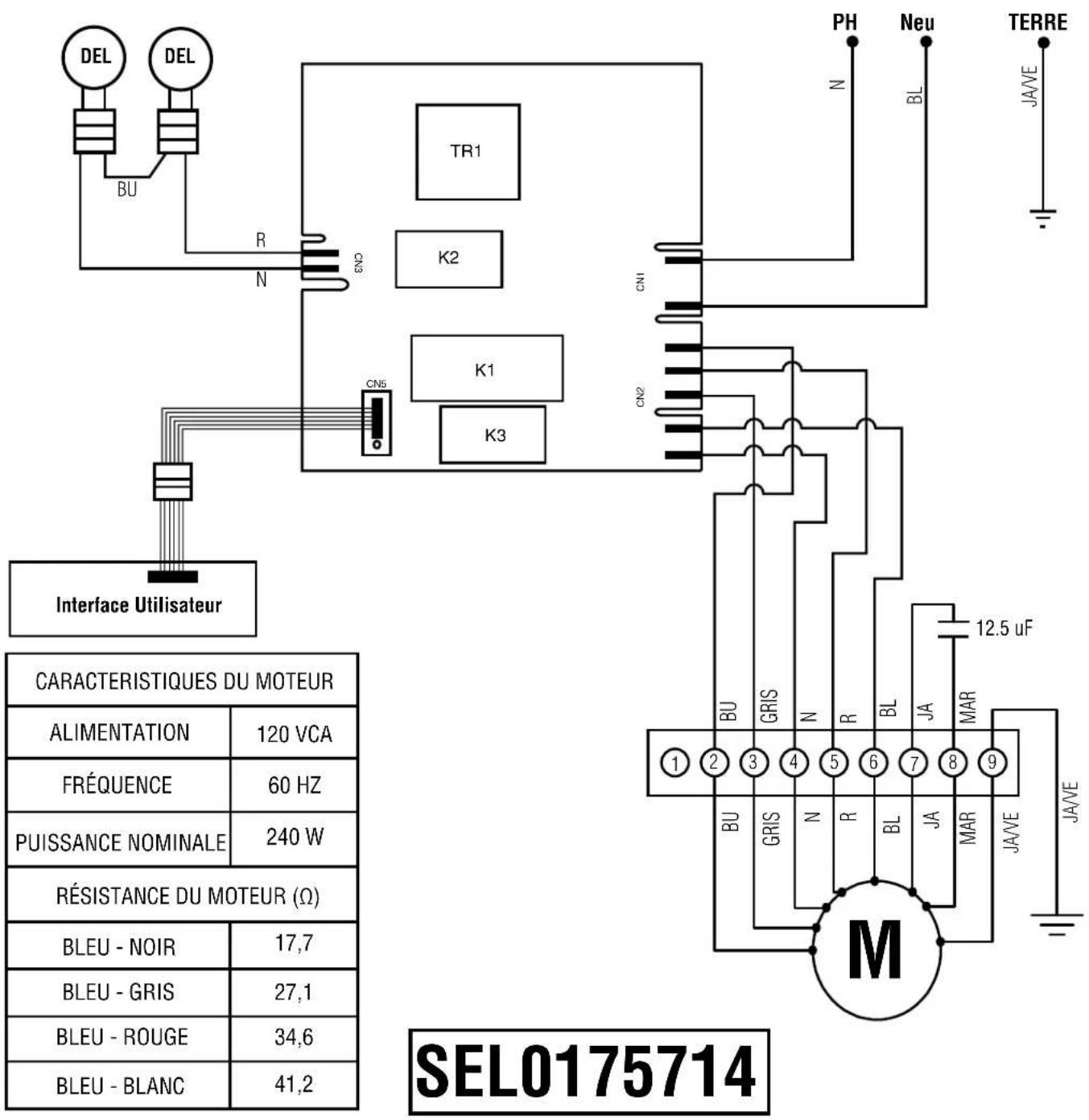

SCHÉMA DE CÂBLAGE....28
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.
Voici le symbole d'alerte de sécurité.
Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.
Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou
"AVERTISSEMENT". Ces mots signifient :
! DANGER
AVERTISSEMENT
Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.
IMPORTANTES INSTRUCTIONS DE SÉCURITÉ
AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D'INCENDIE, CHOC ÉLECTRIQUE OU DOMMAGES CORPORELS, RESPECTER LES INSTRUCTIONS SUIVANTES :
■ Utiliser cet appareil uniquement dans les applications envisagées par le fabricant. Pour toute question, contacter le fabricant.
■ Avant d'entreprendre un travail d'entretien ou de nettoyage, interrompre l'alimentation de la hotte au niveau du tableau de disjoncteurs, et verrouiller le tableau de disjoncteurs pour empêcher tout rétablissement accidentel de l'alimentation du circuit. Lorsqu'il n'est pas possible de verrouiller le tableau de disjoncteurs, placer sur le tableau de disjoncteurs une étiquette d'avertissement proéminente interdisant le rétablissement de l'alimentation.
■ Tout travail d'installation ou câblage électrique doit être réalisé par une personne qualifiée, dans le respect des prescriptions de tous les codes et normes applicables, y compris les codes du bâtiment et de protection contre les incendies.
■ Ne pas faire fonctionner un ventilateur dont le cordon ou la fiche est endommagé(e). Jeter le ventilateur ou le retourner à un centre de service agréé pour examen et/ou réparation.
■ Une source d'air de débit suffisant est nécessaire pour le fonctionnement correct de tout appareil à gaz (combustion et évacuation des gaz à combustion par la cheminée), pour qu'il n'y ait pas de reflux des gaz de combustion. Respecter les directives du fabricant de l'équipement de chauffage et les prescriptions des normes de sécurité - comme celles publiées par la National Fire Protection Association (NFPA) et l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), et les prescriptions des autorités réglementaires locales.
■ Lors des opérations de découpage et de perçage dans un mur ou un plafond, ne pas endommager les câblages électriques et les canalisations qui peuvent s'y trouver.
■ Les ventilateurs d'évacuation doivent toujours décharger l'air à l'extérieur.
MISE EN GARDE : Cet appareil est conçu uniquement pour la ventilation générale. Ne pas l'utiliser pour l'extraction de matières ou vapeurs dangereuses ou explosives.
MISE EN GARDE : Pour minimiser le risque d'incendie et évacuer adéquatement les gaz, veiller à acheminer l'air aspiré par un conduit jusqu'à l'extérieur - ne pas décharger l'air aspiré dans un espace vide du bâtiment comme une cavité murale, un plafond, un grenier, un vide sanitaire ou un garage.
AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D'INCENDIE, UTILISER UNIQUEMENT DES CONDUITS MÉTALLIQUES.
AVERTISSEMENT : POUR MINIMISER LE RISQUE D'UN FEU DE GRAISSE SUR LA CUISINIÈRE :
■ Ne jamais laisser un élément de surface fonctionner à puissance de chauffage maximale sans surveillance. Un renversement/débordement de matière graisseuse pourrait provoquer une inflammation et la génération de fumée. Utiliser une puissance de chauffage moyenne ou basse pour le chauffage d'huile.
■ Veiller à toujours faire fonctionner le ventilateur de la hotte lors de la cuisson avec une puissance de chauffage élevée ou lors de la cuisson d'un mets à flamber (à savoir crêpes Suzette, cerise jubilée, steak au poivre flambé).
■ Nettoyer fréquemment les ventilateurs d'extraction. Veiller à ne pas laisser la graisse s'accumuler sur les surfaces du ventilateur ou des filtres.
■ Utiliser toujours un ustensile de taille appropriée. Utiliser toujours un ustensile adapté à la taille de l'élément chauffant.
AVERTISSEMENT : POUR RÉDUIRE LE RISQUE DE DOMMAGES CORPORELS APRÈS LE DÉCLENCHEMENT D'UN FEU DE GRAISSE SUR LA CUISINIÈRE, APPLIQUER LES RECOMMANDATIONS SUIVANTES : ^a
- Placer sur le récipient un couvercle bien ajusté, une tôle à biscuits ou un plateau métallique POUR ÉTOUFFER LES FLAMMES, puis éteindre le brûleur. VEILLER À ÉVITER LES BRÛLURES. Si les flammes ne s'éteignent pas immédiatement, ÉVACUER LA PIÈCE ET APPELER LES POMPIERS.
■ NE JAMAIS PRENDRE EN MAIN UN RÉCIPIENT ENFLAMMÉ - vous risquez de vous brûler.
■ NE PAS UTILISER D'EAU, ni un torchon humide - ceci pourrait provoquer une explosion de vapeur brûlante.
■ Utiliser un extincteur SEULEMENT si :
– Il s'agit d'un extincteur de classe ABC, dont on connaît le fonctionnement.
– Il s'agit d'un petit feu encore limité à l'endroit où il s'est déclaré.
– Les pompiers ont été contactés. - Il est possible de garder le dos orienté vers une sortie pendant l'opération de lutte contre le feu.
^a Recommandations tirées des conseils de sécurité en cas d'incendie de cuisine publiés par la NFPA.
■ AVERTISSEMENT : Pour réduire le risque d'incendie ou de choc électrique, ne pas utiliser ce ventilateur avec un quelconque dispositif de réglage de la vitesse à semi-conducteurs.
LIRE ET CONSERVER CES INSTRUCTIONS
EXIGENCES D'INSTALLATION
Outils et pièces
Rassembler les outils et pièces nécessaires avant d'entreprendre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.
Outils nécessaires
Niveau
■ Perceuse avec forets de 1 ^1 /4" (3 cm), 3/8" (9,5 mm), et 3/16" (4,8 mm)
- Crayon
■ Pince à dénuder ou couteau utilitaire
■ Mètre-ruban ou règle
■ Pince
■ Pistolet à calfeutrage et composé de calfeutrage résistant aux intempéries
■ Brides de conduit
■ Scie sauteuse ou scie à guichet
■ Tournevis à lame plate
■ Cisaille de ferblantier
■ Tournevis Phillips
Pièces nécessaires
■ Câble d'alimentation électrique du domicile
■ Serre-câble de ^1/2 " (12,7 mm) (homologation UL ou CSA)
■ 3 connecteurs de fils homologués UL
Pour les installations avec décharge à l'extérieur, il vous faudra aussi :
■ 1 bouche de décharge (décharge à travers le mur ou à travers le toit)
■ Circuit d'évacuation métallique
Pour les installations sans décharge à l'extérieur (recyclage), il faudra aussi :
- Ensemble de recyclage, pour les installations sans décharge à l'extérieur (recyclage) uniquement. Voir la section "Assistance ou service" pour commander.
- Conduit d'évacuation métallique circulaire de 6" (15,2 cm) de diamètre - longueur déterminée par la hauteur de plafond.
Pièces fournies
Retirer les pièces de leur emballage. Vérifier que toutes les pièces sont présentes.
■ Auvent de hotte avec ventilateur et lampes DEL installés
■ Raccord de transition avec clapets anti-reflux installés
■ Bride de support du cache-conduit
■ Filtre(s) à graisse métallique(s)
■ Gabarit de montage
■ Cache-conduit - 2 pièces
■ 2 vis de 2,9 x 6,5 mm (Phillips)
■ 2 vis de 3,5 x 9,5 mm (Phillips)
■ 6 vis de montage de 5 x 45 mm (Phillips n° 2)
■ 4 vis de 5,4 x 75 mm (Phillips) (pour chevilles d'ancrage de 10 x 60 mm)
■ 2 chevilles d'ancrage de 8 x 40 mm (mur en briquetage)
■ 4 chevilles d'ancrage de 10 x 60 mm
Exigences d'emplacement
IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur.
Confier l'installation de la hotte à un technicien qualifié. C'est à l'installateur qu'incombe la responsabilité de respecter les distances de séparation spécifiées sur la plaque signalétique de l'appareil. La plaque signalétique de l'appareil est située derrière le filtre de gauche, sur la paroi arrière de la hotte. On doit toujours installer la hotte à distance des sources de courant d'air (fenêtres, portes et bouches de chauffage).
Respecter les dimensions indiquées pour les ouvertures à découper dans les placards. Ces dimensions tiennent compte des valeurs minimales des dégagements de séparation. Il est recommandé d'utiliser cette hotte avec une table de cuisson dont la puissance totale ne dépasse pas 60 000 BTU. Une prise de courant électrique reliée à la terre est nécessaire. Voir la section "Spécifications électriques".
La hotte est configurée à l'usine pour une décharge à travers le toit ou un mur. Pour une installation sans décharge à l'extérieur (recyclage), voir "Installations sans décharge à l'extérieur (recyclage) uniquement", à la section "Raccordement du circuit d'évacuation". L'ensemble de recyclage est disponible chez votre marchand ou chez un distributeur de pièces autorisé. Voir la section "Assistance ou service" pour commander.
On doit assurer l'étanchéité au niveau de chaque ouverture découpée dans le plafond ou un mur traversé par l'équipement de la hotte.
Installation dans une résidence mobile
L'installation de cette hotte doit satisfaire aux exigences de la norme Manufactured Home Construction Safety Standards, Titre 24 CFR, partie 328 (anciennement Federal Standard for Mobile Home Construction and Safety, titre 24, HUD, partie 280); lorsque cette norme n'est pas applicable, l'installation doit satisfaire aux critères de la plus récente édition de la norme Manufactured Home Installation 1982 (Manufactured Home Sites, Communities and Setups) ANSI A225.1/NFPA 501A, ou des codes locaux.

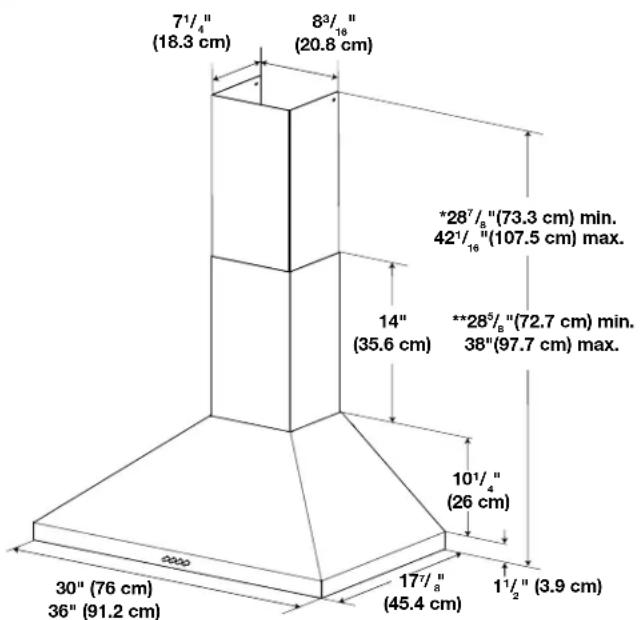

Dimensions du produit
* Pour installations sans décharge à l'extérieur (recyclage)
** Pour installations avec décharge à l'extérieur

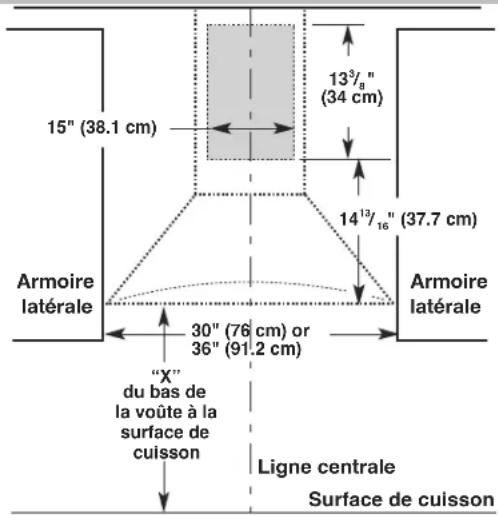

Dimensions du placard
*Installations sans décharge à l'extérieur (recyclage)
IMPORTANT :
Valeur minimale de la distance "X": 24" (61 cm) à partir de la surface de cuisson électrique
Valeur minimale de la distance "X": 27" (68,6 cm) à partir de la surface de cuisson au gaz.
Valeur maximale suggérée pour la distance "X" : 36" (91,4 cm)
Les cache-conduits peuvent être adaptés à différentes hauteurs de plafond. Voir le tableau suivant.
Installations avec décharge à l'extérieur
| Hauteur minimale sous plafond | Hauteur maximale sous plafond | |
| Surface de cuisson électrique | 7' 5" (2,26 m) 9' 2" (2,79 m) | |
| Surface de cuisson à gaz | 7' 8" (2,34 m) 9' 2" (2,79 m) | |
Installations sans décharge à l'extérieur (recyclage)
| Hauteur minimalesous plafond | Hauteur maximalesous plafond | |
| Surface de cuisson électrique | 7' 5" (2,26 m) 9' 6" (2,9 m) | |
| Surface de cuisson à gaz | 7' 8" (2,34 m) 9' 6" (2,9 m) | |
REMARQUE : Les cache-conduits de hotte sont réglables; on peut les ajuster en fonction de la hauteur disponible sous plafond ou soffite, selon la distance "X" entre le bas de la hotte et la surface de cuisson. Pour des plafonds de hauteur supérieure, un ensemble d'extension de cache-conduit en acier inoxydable, peut être acheté auprès de votre revendeur ou d'un distributeur de pièces autorisé. Voir la section "Assistance ou service" pour commander. L'extension de cache-conduit remplace la section supérieure de cache-conduit fournie avec la hotte.
Exigences concernant l'évacuation
(seulement pour un modèle avec décharge à l'extérieur)
- Le circuit d'évacuation doit décharger l'air à l'extérieur, excepté pour une installation sans décharge à l'extérieur (recyclage).
- Ne pas terminer le circuit d'évacuation dans un grenier ou dans un autre espace fermé.
- Ne pas utiliser une bouche de décharge murale de 4" (10,2 cm) normalement utilisée pour un équipement de buanderie.
- Utiliser uniquement des conduits métalliques. Des conduits en métal rigide sont recommandés. Ne pas utiliser de conduit de plastique ou en aluminium.
- La longueur du circuit d'évacuation et le nombre de coudes doivent être réduits au minimum pour fournir la meilleure performance.
Pour un fonctionnement efficace et silencieux :
■ Ne pas utiliser plus de trois coudes à 90°.
■ Veiller à ce qu'il y ait une section droite de conduit de 24" (61 cm) ou plus entre les coudes, si on doit utiliser plus d'un raccord coudé.
■ Ne pas connecter 2 coudes ensemble.
■ Au niveau de chaque jointure du circuit d'évacuation, assurer l'étanchéité avec les brides de serrage.
- Le circuit d'évacuation doit comporter un clapet anti-reflux. Si la bouche de décharge murale ou par le toit comporte un clapet, ne pas utiliser le clapet fourni avec la hotte d'extraction.
■ Assurer l'étanchéité avec un composé de calfeutrage autour de la bouche de décharge à l'extérieur (mur ou toit).
■ La taille du conduit doit être uniforme.
Installation dans une région à climat froid
On doit installer un clapet anti-reflux additionnel pour minimiser le reflux d'air froid, et incorporer un élément d'isolation thermique pour minimiser la perte de chaleur par conduction par l'intermédiaire du conduit d'évacuation, de l'intérieur de la maison à l'extérieur. Le clapet anti-reflux doit être placé du côté froid par rapport à l'élément d'isolation thermique.
L'élément d'isolation thermique doit être aussi proche que possible de l'endroit où le circuit d'évacuation pénètre la partie chauffée de la maison.
Air d'appoint
Le code du bâtiment local peut exiger l'emploi d'un système de renouvellement de l'air/introduction d'air d'appoint, lors de l'utilisation d'un système d'aspiration de débit supérieur à une valeur (pieds cubes par minute) spécifiée. Le débit spécifié, pieds cubes par minute, est variable d'une juridiction à une autre. Consulter un professionnel des installations de chauffage ventilation/climatisation au sujet des exigences spécifiques applicables dans la juridiction locale.
Méthodes d'évacuation
Cette hotte a été configurée à l'usine pour la décharge de l'air aspiré à travers le toit ou à travers un mur.
Un circuit d'évacuation en conduit rond de 6" (15,2 cm) (non fourni) est nécessaire pour l'installation. La hotte comporte une ouverture de sortie de diamètre 6" (15,2 cm).
REMARQUE : On déconseille l'emploi de conduit flexible. Un conduit flexible peut causer une rétropression et des turbulences de l'air, ce qui réduit considérablement la performance.
La sortie à l'extérieur du circuit d'évacuation peut se faire à travers le toit ou à travers un mur. Pour la sortie à travers un mur, on doit employer un raccord coudé (90°).
Décharge par l'arrière
Le raccord coudé à 90° peut être installé immédiatement au-dessus de la hotte.

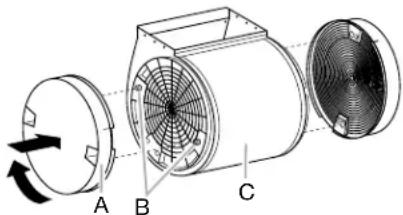

Installation sans décharge à l'extérieur (recyclage)
S'il n'est pas possible d'évacuer les fumées et vapeurs de cuisson à l'extérieur, on peut employer la version installation sans décharge à l'extérieur (recyclage) de la hotte, dotée d'un filtre à charbon et du déflecteur. Les vapeurs/fumées sont alors recyclées à travers la grille supérieure. Pour commander, voir la section "Assistance ou service".
Décharge à travers le toit
A. Bouche de décharge sur toit
B. Conduit rond de 6" (15,2 cm)
Décharge à travers le mur
A. Bouche de décharge murale
B. Conduit rond de 6" (15,2 cm)
Installation sans décharge à l'extérieur (recyclage)
A. Déflecteur
B. Conduit rond de 6" (15,2 cm)
Calcul de la longueur effective du circuit d'évacuation
Pour calculer la longueur effective du circuit d'évacuation nécessaire, additionner les longueurs équivalentes (pieds/mètres) de tous les composants utilisés dans le système.
Composants du circuit d'évacuation
Conduit 6" (15,2 cm) de diamètre
Coude à 45° 2,5 pi (0,8 m)
Coude à 90° 5 pi (1,5 m)
La longueur équivalente maximum est de 35 pi (10,7 cm).

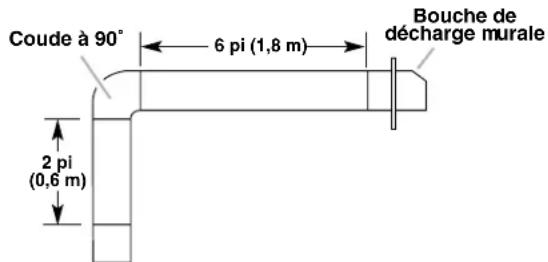

Exemple de circuit d'évacuation
Dans l'exemple suivant, la longueur théorique du circuit est inférieure au maximum recommandé de 35 pi (10,7 m).
1 coude à 90° = 5 pi (1,5 m)
1 bouche de décharge murale = 0 pi (0 m)
Section droite de 8 pi (2,4 m) = 8 pi (2,4 m)
Longueur du système = 13 pi (3,9 m)
Spécifications électriques
Observer les dispositions de tous les codes et règlements en vigueur.
S'assurer que l'installation électrique est correcte et qu'elle satisfait aux exigences de la plus récente édition de la norme National Electrical Code, ANSI/NFPA 70, ou de la norme CSA C22. 1-94, Code canadien de l'électricité, partie 1 et C22.2 n° 0-M91 (dernière édition) et de tous les codes et règlements en vigueur.
Si les codes le permettent et si l'on utilise un conducteur distinct de liaison à la terre, il est recommandé qu'un électricien qualifié vérifie la qualité de la liaison à la terre.
Pour obtenir un exemplaire des normes des codes ci-dessus, contacter :
■ L'appareil doit être alimenté par un circuit de 120 V CA seulement, 60 Hz, 15 ampères, protégé par fusible.
■ Si le domicile possède un câblage en aluminium, suivre la procédure ci-dessous :
Connector le câblage en aluminium en utilisant des connecteurs et/ou des outils spécialement conçus et homologués UL pour fixer le cuivre à l'aluminium.
Suivre la procédure recommandée par le fabricant de connecteurs électriques. Les raccordements aluminium/cuivre doivent satisfaire aux prescriptions des codes locaux et de l'industrie, et être conformes aux pratiques de câblage reconnues.
- Le calibre des conducteurs et les connexions doivent être compatibles avec les caractéristiques électriques de l'appareil spécifiées sur la plaque signalétique.
La plaque signalétique de l'appareil est située derrière le filtre, sur la paroi arrière de la hotte.
- Le calibre des conducteurs doit être conforme aux exigences du National Electrical Code, de la plus récente édition de la norme ANSI/NFPA 70 ou des normes CSA C22. 1-94, Code canadien de l'électricité, partie 1 et C22.2 n° 0-M91 (édition la plus récente) et de tous les codes et règlements en vigueur.
INSTRUCTIONS D'INSTALLATION
Préparation de l'emplacement
- Il est recommandé d'installer le circuit d'évacuation avant de procéder à l'installation de la hotte.
- Avant d'exécuter les découpages, vérifier la disponibilité d'un dégagement suffisant dans le plafond ou le mur pour le conduit d'évacuation.
-
Avant de sélectionner la hotte à installer, mesurer la hauteur libre sous plafond et la hauteur maximum disponible sous la hotte.
-
Déconnecter la source de courant électrique.
- Déterminer la méthode d'évacuation à utiliser : décharge à travers le mur ou le toit, ou recyclage.
- Sélectionner une surface plane pour l'assemblage de la hotte. Placer le matériau de protection sur cette surface.
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et installer la hotte de la cuisinière.
Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.
- À l'aide de deux personnes ou plus, soulever la hotte et la poser sur la surface couverte.
- Ôter la base en bois de la hotte de cuisine et jeter de façon convenable.
Installation des vis de montage de la hotte
- Déterminer et marquer la position de l'axe central sur le mur où la hotte sera installée.
- Sélectionner une hauteur de montage comprise entre un minimum de 24" (61 cm) pour une surface de cuisson électrique, un minimum de 27" (68,6 cm) pour une surface de cuisson au gaz et un maximum suggéré de 36" (91,4 cm) entre le dessus de la cuisinière et le bas de la hotte. Marquer la ligne de repérage sur le mur.
- Fixer le gabarit en place avec du ruban adhésif; aligner l'axe central du gabarit et le bas du gabarit avec la ligne correspondant au bas de la hotte, et avec l'axe central déjà tracé sur le mur.
A. Axe central
B. Emplacements des attaches
C. Ligne de référence pour la hauteur de montage (bas de la hotte)
- À l'aide du gabarit, marquer sur le mur le centre des attaches.
IMPORTANT : Toutes les vis de montage de la hotte en ilot doivent être vissées dans du bois où cela est possible. Si l'on ne peut pas visser les vis de montage de la hotte dans du bois, des tasseaux supplémentaires pour accrochage mural seront peut-être nécessaires, ou utiliser quatre chevilles d'ancrage de 10 x 60 mm et vis de 5,4 x 75 mm. Retirer le gabarit.
-
Pour bois, percer des avant-trous de 316 " (4,8 mm) à tous les emplacements de pose des vis dans du bois. Pour les chevilles d'ancrage, percer des trous de 716 " (10 mm) à tous les emplacements des chevilles d'ancrage.
-
Pour bois, installer les 2 vis de montage de 5 x 45 mm. Laisser un espace de 14 " (6,4 mm) entre le mur et l'arrière de la tête de vis pour faire glisser la hotte et la mettre en place.
Pour les chevilles d'ancrage, installer les chevilles d'ancrage de 10 x 60 mm et installer les vis de montage de 5,4 x 75 mm dans les chevilles d'ancrage. Serrer les vis jusqu'à ce que les chevilles d'ancrage mural soient solidement fixées. Desserrer les vis de 14 " (6,4 mm).
Installation de la bride de cache-conduit
Installation avec utilisation des sections télescopiques supérieure et inférieure du cache-conduit
- Positionner la bride de cache-conduit sur le mur à environ 14 " (3 mm) du plafond.
- Faire des repères aux emplacements des trous.
- Percer 2 trous de ^3/8 " (9,5 mm) pour les chevilles de 8 x 40 mm et insérer ces dernières en affleurement avec le mur.
A. Chevilles d'ancrage de 8 x 40 mm
B. Axe central sur le mur
C. Bride de support du cache-conduit
D. Vis de 5 x 45 mm
- Fixer la bride de support du cache-conduit au mur.
Achever la préparation
- Déterminer et effectuer tous les découpages nécessaires dans le mur pour le passage du circuit d'évacuation. Installer le circuit d'évacuation avant la hotte. Voir la section "Exigences concernant l'évacuation".
- Déterminer la hauteur appropriée pour le cordon d'alimentation du domicile et percer un trou de 1 ^1/4 " (3,2 cm) à cet endroit.
- Acheminer le câble d'alimentation du domicile selon les prescriptions du Code national de l'électricité, des normes CSA et des codes et règlements locaux. Il faut que la longueur du conduit de 12 " et des conducteurs soit suffisante depuis le tableau de distribution (avec fusibles ou disjoncteurs) pour réaliser le raccordement dans le boîtier de connexion de la hotte.
REMARQUE : Ne pas mettre le système sous tension avant d'avoir complètement terminé l'installation.
- Utiliser un calfeutrant pour assurer l'étanchéité au niveau de chaque ouverture.
Raccordement du circuit d'évacuation
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant l'entretien.
Replacer pièces et panneaux avant de faire la remise en marche.
Le non-respect de ces instructions peut causer un décès ou un choc électrique.

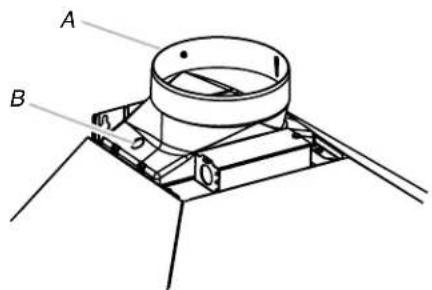

- Installer le raccord de transition au sommet de la hotte (s'il a été enlevé pour expédition), avec 2 vis de tôlerie de 3,5 x 9,5 mm.
A. Raccord de transition
B. Vis de 3,5 x 9,5 mm
Pour les installations avec décharge à l'extérieur uniquement :
- Installer le circuit d'évacuation sur le raccord de transition.
- Serrer le raccord avec des brides de serrage.
- Vérifier que les clapets anti-retour fonctionnent correctement.
Installation de la hotte
REMARQUE : Ôter le film protecteur de la hotte de cuisine et des filtres en métal.

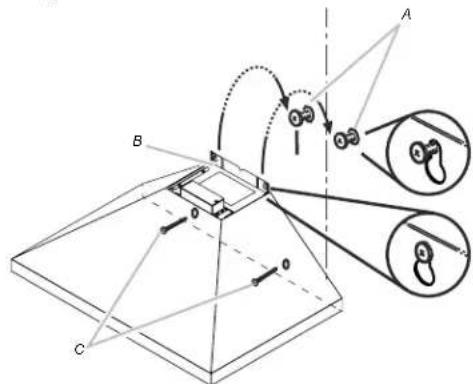

- À deux personnes au moins, suspendre la hotte aux 2 crochets de montage, à travers les encoches de montage à l'arrière de la hotte.
A. Vis de montage
B. Fentes de montage
C. Vis de fixation inférieures
- Ôter le filtre à graisse. Voir la section "Entretien de la hotte".
- Mettre la hotte de niveau et serrer les vis de montage supérieures.
- Installer les 2 vis de montage inférieures de 5 x 45 mm et serrer. Utiliser des chevilles d'ancrage facultative si nécessaire.
Installations sans décharge à l'extérieur (recyclage) uniquement :

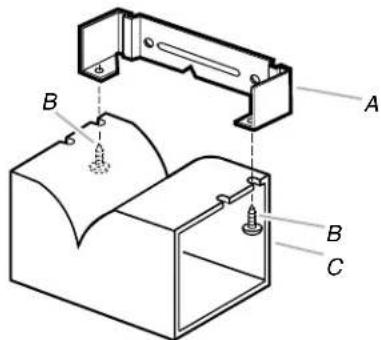

- Assembler le déflecteur d'air sur la bride du cache-conduit à l'aide des 2 vis de montage fournies avec l'ensemble de recyclage.
A. Bride de cache-conduit
B. Vis d'assemblage
C. Déflecteur
- Mesurer la distance entre le bas du déflecteur et le bas de la sortie de la hotte.
A. Déflecteur d'air
B. Bride pour conduit
C. X = longueur à laquelle couper
le conduit d'évacuation
D. Conduit d'évacuation
E. Sortie d'évacuation
- Tailler le conduit à la taille mesurée "X".
- Retirer le déflecteur d'air.
- Faire coulisser le conduit sur le bas du déflecteur d'air.
- Placer le déflecteur d'air et le conduit assemblés sur la sortie d'évacuation de la hotte.
- Réassembler le déflecteur sur la bride de cache-conduit à l'aide des 2 vis d'assemblage.
- Assurer l'étanchéité des raccordements avec une bride de conduit.
Raccordement électrique
- Débranchez le courant.
- Retirez le couvercle de la boîte à bornes.
- Enlevez la découpe dans le couvercle de la boîte à bornes et installez un réducteur de tension répertorié UL ou approuvé par la CSA de 1/2".
- Faites passer le câble d'alimentation secteur à travers le réducteur de tension, dans la boîte à bornes.
A. Câble d'alimentation domestique
B. Connecteurs de fils listés UL
C. Fils noirs (L)
D. Réducteur de tension répertorié UL
E. Fils blancs (N)
E. Fils vert (ou nu) et sol jaune-vert
-
Utilisez des connecteurs de fils listés UL et connectez les fils noirs (C) ensemble.
-
Utilisez des connecteurs de fils listés UL et connectez les fils blancs (E) ensemble.
AVERTISSEMENT
Risque de choc électrique
Relier le ventilateur à la terre.
Brancher le fil relié à la terre au fil vert et jaune relié à la terre dans la boîte de la borne.
Le non-respect de ces instructions peut causer un décès ou un choc électrique.
- Raccordez le fil de terre vert (ou nu) de l'alimentation domestique au fil de terre jaune-vert (F) de la boîte à bornes à l'aide de connecteurs de câble listés UL.
- Serrer la vis de décharge de traction.
- Installez le couvercle de la boîte à bornes.
- Rebranchez le courant.
Installation des cache-conduits
REMARQUE : Ôter le film de protection des couvercles de ventilation.
- En cas d'utilisation des sections supérieure et inférieure du cache-conduit, pousser la section inférieure vers le bas, sur la hotte et soulever la section supérieure vers le plafond puis installer l'ensemble avec 2 vis de 2,9 x 6,5 mm.
A. Section supérieure du cache-conduit
B. Cache-conduit – section inférieure
C. Vis de 2,9 x 6,5 mm
D. Bride
REMARQUE : Pour les installations avec décharge à l'extérieur, le cache-conduit supérieur peut être inversé pour dissimuler les fentes.
Achever l'installation
- Pour les installations sans décharge à l'extérieur (recyclage) uniquement, installer les filtres à charbon sur les filtres à graisse à l'aide des attaches fournies avec l'ensemble. Voir la section "Entretien de la hotte".
- Installer les filtres métalliques. Voir la section "Entretien de la hotte".
- Contrôler le fonctionnement de la hotte et de la lampe du ventilateur. Voir la section "Utilisation de la hotte".
REMARQUE : Pour pouvoir tirer le plus grand parti de la nouvelle hotte de cuisinière, lire la section "Utilisation de la hotte".
UTILISATION DE LA HOTTE
La hotte est conçue pour éliminer la fumée, les vapeurs de cuisson et les odeurs de la surface de cuisson. Pour de meilleurs résultats, démarrez la hotte avant la cuisson et laissez-la fonctionner plusieurs minutes après la fin de la cuisson pour éliminer toute fumée et odeur de la cuisine. Les commandes de la hotte sont situées sur la face avant de la verrière.
A. Filtres à graisse
B. Poignée du filtre à graisse
C. Commandes du
ventilateur et de l'éclairage
D. Lampes à DEL
Commandes de la hotte de cuisinière
Boutons
A. Bouton marche/arrêt du ventilateur et diminution de la vitesse
B. Ventilateur en marche et bouton d'augmentation de la vitesse
H. Retarder
I. Bouton d'éclairage
Indicateurs
C. Indicateur de vitesse du ventilateur
D. Saturation du filtre à charbon
E. Saturation du filtre à graisse
F. Retarder
G. Lumière
Utilisation de l'eclairage
Le bouton contrôle les deux lumières. Appuyez une fois pour ON et à nouveau pour OFF. Lorsque le bouton est enfoncé et que les lumières sont allumées, l'indicateur G s'affiche.
Utilisation du ventilateur
Le ventilateur peut être mis en marche avec les boutons de diminution et d'augmentation. Pour allumer et éteindre la hotte et diminuer la vitesse, utilisez le bouton A. Pour allumer la hotte et augmenter la vitesse jusqu'à 4 vitesses différentes (basse, moyenne, élevée et boost) utilisez le bouton B. Lorsque la vitesse Boost est activée, la hotte sera activée à vitesse maximale pendant 5 minutes. Après 5 minutes, la hotte ralentira à vitesse moyenne.
Minuteur
La hotte peut être réglée pour s'éteindre automatiquement après 5 minutes.
Lorsque la vitesse de ventilation souhaitée est activée, appuyez sur le bouton Delay off.
Le ventilateur fonctionnera à la vitesse choisie pendant 5 minutes, après 5 minutes, le ventilateur s'éteindra automatiquement.
Appuyer sur le bouton Delay off annulera la minuterie de 5 minutes.
LCD affiche
L'écran LCD affiche:
C. Indicateur de niveau de vitesse d'extraction : l'icône augmente le nombre de lignes autour du ventilateur en fonction de la vitesse sélectionnée.
D. Indicateur de saturation du filtre à graisse.
E. Indicateur de saturation du filtre à charbon (uniquement en mode Recirculation).
F. Indicateur de minuterie de mise hors tension automatique.
G. Indicateur d'éclairage.
Réinitialisation de l'indicateur de saturation du filtre
Après l'entretien du filtre, maintenez le bouton H enfoncé jusqu'à ce que le voyant s'éteigne.
Activation de l'indicateur de saturation du filtre à charbon actif
L'indicateur de saturation du filtre à charbon ne doit être activé qu'en mode Recirculation.
Pour l'activer, assurez-vous que la hotte est éteinte puis appuyez simultanément sur les boutons A et H jusqu'à ce que le voyant passe d'un feu clignotant à un feu fixe. Répétez la procédure pour désactiver la fonction.
Fonctionnement automatique à haute température
La hotte est équipée d'un capteur de température. En cas de surchauffe soudaine, la hotte active l'extraction jusqu'à ce que la température ait sensiblement baissé.
ENTRETIEN DE LA HOTTE
Nettoyage
IMPORTANT: Nettoyer fréquemment la hotte et les filtres à graisse en suivant les instructions suivantes. Réinstaller les filtres à graisse avant de faire fonctionner la hotte.
Surfaces Externes
Afin d'éviter d'endommager la surface externe, ne pas utiliser de tampons en laine d'acier ou de tampons à récurer savonneux.
Toujours essuyer pour éviter de laisser des marques d'eau.
Méthode de nettoyage:
■ Savon détergent liquide et eau, ou produit de nettoyage polyvalent.
■ Frotter avec un chiffon doux humide ou une éponge non abrasive, puis rincer avec de l'eau propre et essuyer.
Filtre à Graisse Métallique
- Retirer le filtre en tirant sur la poignée à ressort, puis en tirant le filtre vers le bas.
A. Poignée à ressort
- Laver le filtre métallique selon le besoin au lave-vaisselle ou avec une solution de détergent chaude.
- Réinstaller le filtre en s'assurant que les poignées à ressort sont orientées vers l'avant. Insérer le filtre à graisse métallique dans la rainure supérieure.
- Tirer sur la poignée à ressort.
- Pousser le filtre métallique vers le haut et relâcher la poignée pour l'emboîter.
Filtres d'installation sans décharge à l'extérieur (recyclage)
REMARQUE: le BTU maximum si vous utilisez un filtre à charbon est de 60 000. Si vous utilisez la hotte avec les filtres à charbon allumés et que cela ne diminue pas les BTU, le moteur peut tomber en panne ou générer un acte dangereux.
- Posez le filtre à charbon comme couverture de la grille qui protège le moteur aspirant de manière que les fentes présentes sur le filtre correspondent aux pivots sur les côtés de la grille protège-moteur.
- Tournez le filtre à charbon dans le sens des aiguilles d'une montre pour le bloquer (fixation à baïonnette).
- Répétez les étapes 1-2 sur l'autre filtre.
Les filtres à charbon ne peuvent pas être nettoyés. Il doit être remplacé tous les 4-6 mois (selon l'utilisation de la hotte). Lorsqu'il est utilisé en mode de recirculation, pour réduire les risques d'incendie et de choc, remplacez-le uniquement par le kit de filtre à charbon. Voir la section "Assistance ou service" pour les commandes.
A. Filtres à charbon
B. Broches
C. Moteur du ventilateur
Remplacement de la lampe à DEL
Les lumières DEL sont remplaçables par un technicien de service seulement. Voir les informations de contact de service: "Qui contacter".
SCHÉMA DE CÂBLAGE
Si vous avez besoin de service
Consulter la page de garantie du présent manuel.
Si vous avez besoin de pièces de rechange
Si vous avez besoin de commander des pièces de rechange, nous vous recommandons d'utiliser seulement des pièces spécifiées par l'usine. Les pièces spécifiées par l'usine conviendront et fonctionneront bien car elles sont fabriquées avec la même précision que celles utilisées pour fabriquer chaque nouvel appareil.
Pour localiser des pièces spécifiées par l'usine dans votre région, composer le numéro de téléphone d'aide à la clientèle suivant ou appeler le centre de service désigné le plus proche.
Au Canada
Veuillez appeler sans frais le Centre pour l'eXpérience de la clientèle de Whirlpool Canada au : 1-800-807-6777 ou visitez notre site web à www.whirlpool.ca.
Nos consultants vous renseigneront sur les sujets suivants :
- Programmation d'une intervention de dépannage. Les techniciens de service désignés par Whirlpool sont formés pour remplir la garantie des produits et fournir un service après garantie partout au Canada.
- Caractéristiques et spécifications sur toute notre gamme d'appareils électroménagers.
■ Références aux marchands locaux.
■ Consignes d'utilisation et d'entretien.
■ Vente d'accessoires et de pièces de rechange.
Pour plus d'assistance
Si vous avez besoin de plus d'assistance, vous pouvez soumettre par écrit toute question ou préoccupation à Whirlpool Canada à l'adresse suivante :
Whirlpool Brand Home Appliances
Veuillez inclure dans votre correspondance un numéro de téléphone où l'on peut vous joindre dans la journée.
Accessoires
Ensemble de recyclage
(pour installations sans décharge à l'extérieur uniquement)
Commander la pièce numéro W10272063
Filtres à charbon de rechange
(pour installations sans décharge à l'extérieur uniquement) Commander la pièce numéro W10272068
Ensemble d'extension de cheminée (acier inoxydable)
Commander la pièce numéro EXTKIT18FS
Ensemble d'extension de cheminée (acier inoxydable noir)
Commander la pièce numéro EXTKIT18HV
Ensemble d'extension de cheminée (acier inoxydable anti-empreintes digitales)
Commander la pièce numéro EXTKIT28LZ
Ensemble d'air de compensation de 6" (15,2 cm)
(consulter le code du bâtiment local)
Commander la pièce numéro W10446915
