ELC4336 - Photocontrol INTERMATIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Photocellule (commande photo-électronique)
Marque	Intermatic
Modèle	ELC4336
Tension d'alimentation	120/208/240/277/347/480 V CA
Fréquence	50/60 Hz
Capacité de charge maximale	1000 W (incandescent), 1800 VA (ballast)
Type de montage	Sur boîte de dérivation ou luminaire extérieur (filetage 1/2 pouce NPT)
Orientation recommandée	Lentille orientée vers le NORD, à l'écart des sources lumineuses artificielles
Temps de réponse	Environ 60 secondes (allumage/extinction)
Matériau du boîtier	Plastique résistant aux UV
Indice de protection	IP44 (estimation pour usage extérieur)
Dimensions (approximatives)	Diamètre 65 mm, hauteur 40 mm
Poids (approximatif)	90 g
Température de fonctionnement	-40 °C à 65 °C (estimation)
Couleur du boîtier	Gris foncé (typique)
Conformité	FCC Partie 15, ICES-005 Classe A
Garantie	Garantie limitée (voir notice complète)
Type de verrouillage	Fiche tournante (modèle avec broches, optionnel)
Fonctions principales	Allumage automatique à la tombée de la nuit, extinction au lever du jour
Accessoires inclus	Joint d'étanchéité, écrou de montage, écran pare-lumière (selon version)
Entretien et nettoyage	Nettoyer la lentille avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Débrancher l'alimentation avant installation ou entretien. Ne pas utiliser l'état OFF pour intervention.
Pieces détachées et réparabilité	Non réparable par l'utilisateur. Contacter le service client pour remplacement.
Informations générales	Utilisation extérieure pour commande d'éclairage. Ne pas monter avec les fils vers le haut.

FOIRE AUX QUESTIONS - ELC4336 INTERMATIC

Comment installer la photocellule Intermatic ELC4336 ?

Coupez l'alimentation au niveau du disjoncteur. Montez la cellule sur une boîte de dérivation extérieure (ou un luminaire) à l'aide du joint et de l'écrou fournis. Orientez la lentille vers le nord, à l'écart des lumières artificielles. Raccordez les fils selon le schéma : noir (ligne entrée), blanc (neutre), rouge (charge). Ne montez pas avec les fils vers le haut.

Comment tester le fonctionnement de la photocellule ?

Après installation et mise sous tension, couvrez la lentille avec un gant de cuir ou un matériau opaque. La charge doit s'allumer après environ 60 secondes. Retirez la couverture : la charge doit s'éteindre après 60 secondes.

Quelle est la tension d'alimentation supportée ?

Le modèle ELC4336 supporte les tensions secteur suivantes : 120, 208, 240, 277, 347 et 480 V CA, 50/60 Hz. Vérifiez l'étiquette du produit pour la capacité de charge spécifique.

Peut-on utiliser cette photocellule avec des lampes LED ?

Oui, mais vérifiez la capacité de charge maximale (généralement 1800 VA pour ballasts). Assurez-vous que la puissance totale des LED ne dépasse pas cette valeur.

Que faire si la lumière ne s'allume pas la nuit ?

Vérifiez que la lentille n'est pas obstruée par la saleté ou une source lumineuse artificielle. Assurez-vous que l'orientation est correcte (vers le nord). Testez le fonctionnement en couvrant la lentille. Si le problème persiste, contactez le support Intermatic.

La photocellule est-elle étanche pour une installation extérieure ?

Oui, elle est conçue pour l'extérieur. Utilisez une boîte de dérivation ou un luminaire homologué pour l'extérieur et le joint fourni pour assurer l'étanchéité.

Quelle est la durée de vie typique de l'ELC4336 ?

La durée de vie est généralement de 5 à 10 ans selon les conditions d'utilisation. Les températures extrêmes ou une exposition constante à la lumière artificielle peuvent la réduire.

Comment orienter correctement la cellule photo-électronique ?

Orientez la lentille vers le nord. Évitez toute lumière artificielle directe (enseignes, lampadaires) qui pourrait empêcher l'extinction nocturne. Utilisez l'écran pare-lumière si nécessaire.

Que signifie le temps de réponse de 60 secondes ?

Le délai de 60 secondes évite les commutations intempestives dues à des éclairs ou des ombres passagères. La cellule doit être exposée à un niveau lumineux constant pendant 60 s avant de changer d'état.

Où trouver le service de garantie Intermatic ?

Vous pouvez retourner le produit au vendeur ou remplir un formulaire en ligne sur www.intermatic.com. Contactez également le service client au 815-675-7000 ou par courrier : Intermatic Incorporated, 1950 Innovation Way, Suite 300, Libertyville, IL 60048.

MODE D'EMPLOI ELC4336 INTERMATIC

Instructions d'installation et de configuration

AVERTISSEMENT

Risque d'incendie ou d'électrocution

• Débrancher l'alimentation au niveau des disjoncteurs ou des sectionneurs avant de procéder à l'installation ou à l'entretien.
• Ne PAS utiliser l'état ARRÊT de la commande photo-électronique pour travailler sur le matériel.

- NE PAS MONTER AVEC LES FILS VERS LE HAUT.

Notes :

Reportez-vous à l'étiquette de l'unité du produit pour obtenir des informations sur la capacité de charge.

Installation :

1. Veiller à couper l'alimentation au niveau du disjoncteur avant de procéder à l'installation.
2. Effectuer le montage à l'aide d'une boîte de dérivation ou un luminaire homologués pour l'extérieur à l'aide du joint et de l'écrou fournis (Voir photo)
   NE PAS MONTÉR AVEC LES FILS ORIENTÉS VERS LE HAUT OU VERS LE BAS D'UN BOÎTIER.
3. Orienter la lentille de la commande photo-électronique de sorte qu'elle soit orientée vers le NORD et à l'écart de sources de lumière artificielle susceptibles de provoquer l'ouverture du circuit de charge la nuit.

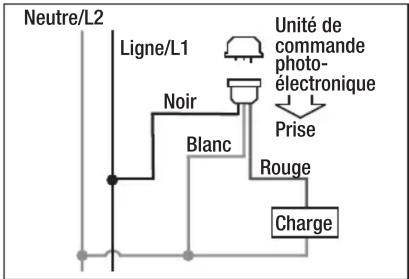

4. Voir le schéma de câblage.
5. Une fois le câblage terminé, il sera possible de remettre le disjoncteur en marche pour rétablir l'alimentation dans la commande photo-électronique.
6. Pour vérifier le fonctionnement, couvrir la lentille de la commande photo-électronique avec un gant de cuir ou un produit similaire. La commande photo-électronique doit réagir à ce changement au bout de 60 secondes.

Accessoires: À utiliser si la commande photo-électronique est exposée à une grande quantité de lumière incidente provenant de sources de lumière artificielle susceptibles de nuire à son bon fonctionnement.

Instructions d'installation des commandes type de verrouillage photo-électroniques

AVERTISSEMENT Risque d'incendie ou d'électrocution

• Débrancher l'alimentation au niveau des disjoncteurs ou des sectionneurs avant de procéder à l'installation ou à l'entretien.
• Ne PAS utiliser l'état ARRÊT de la commande photo-électronique pour travailler sur le matériel.

INSTRUCTIONS D'UTILISATION IMPORTANTES

1. Débrancher l'alimentation.
2. Insérer les broches de la commande photo-électronique dans la prise femelle et tourner dans le sens horaire jusqu'à ce que l'unité soit bien fixée.
3. Au besoin, ajuster la base de manière à orienter la commande photo-électronique face au nord, à l'écart du soleil et de toute lumière artificielle.
4. Rétablir l'alimentation.

Cet appareil numérique de classe A est conforme à la norme ICES-005 du Canada.

Ce dispositif est conforme à la section 15 des réglementations de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute autre interférence reçue, y compris les interférences pouvant entraîner un fonctionnement non désiré.

Ce service de garantie est disponible (a) en retournant le produit au vendeur auprès duquel l'unité a été achetée ou (b) en remplissant un formulaire en ligne de réclamation de garantie sur www.intermatic.com. Cette garantie est faite par : Intermatic Incorporated, Customer Service 1950 Innovation Way, Suite 300, Libertyville, IL 60048. Pour les services de garantie, accédez à la page suivante : http://www.Intermatic.com ou appelez au 815-675-7000.
