ELC4736 - Photocontrol INTERMATIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Photocontrol (cellule photoélectrique)
Marque	Intermatic
Modèle	ELC4736
Utilisation	Commande automatique d'éclairage extérieur
Type de montage	Sur boîte de dérivation ou luminaire extérieur (avec joint et écrou fournis)
Orientation de la lentille	Vers le Nord, à l'écart des sources lumineuses artificielles
Temps de réaction	≤ 60 secondes (allumage/extinction)
Méthode de test	Couvrir la lentille avec un gant ou un produit similaire
Conformité réglementaire	FCC Part 15, ICES-005 Canada (Classe A)
Garantie	Limitée, retour au vendeur ou réclamation en ligne sur www.intermatic.com
Service après-vente	Intermatic Incorporated, 1950 Innovation Way, Libertyville, IL 60048, tél. [phone]
Précautions de sécurité	Débrancher l'alimentation au niveau des disjoncteurs avant installation/entretien
Risques	Incendie ou électrocution
Installation	Ne pas monter avec les fils orientés vers le haut ou vers le bas
Câblage	Voir le schéma de câblage dans la notice
Fonctionnement	Allume au crépuscule, éteint à l'aube
Type de commande	Photo-électronique à verrouillage (twist-lock)
Compatibilité	Pour luminaires extérieurs avec prise femelle
Entretien	Nettoyer la lentille avec un chiffon doux ; débrancher l'alimentation avant
Environnement	Usage extérieur

FOIRE AUX QUESTIONS - ELC4736 INTERMATIC

Comment installer la photocellule ELC4736 ?

Coupez l'alimentation au niveau du disjoncteur. Montez la cellule sur une boîte de dérivation ou un luminaire extérieur homologué à l'aide du joint et de l'écrou fournis. Orientez la lentille vers le Nord, à l'écart des sources lumineuses artificielles. Ne montez pas avec les fils vers le haut ou vers le bas. Rétablissez l'alimentation après câblage.

Quelle est l'orientation recommandée pour la lentille ?

La lentille doit être orientée vers le Nord et à l'écart de toute source de lumière artificielle susceptible de provoquer l'ouverture du circuit de charge la nuit.

Comment tester le fonctionnement de l'appareil ?

Couvrez la lentille avec un gant ou un produit similaire. La commande photo-électronique doit réagir au changement de luminosité au bout de 60 secondes maximum.

Que faire si la photocellule ne s'allume pas la nuit ?

Vérifiez que la lentille est propre et orientée correctement (vers le Nord, à l'écart des lumières artificielles). Assurez-vous que l'alimentation est bien rétablie. Si le problème persiste, la cellule pourrait être défectueuse ; contactez le service après-vente.

Puis-je utiliser l'état ARRET pour effectuer des travaux ?

Non, n'utilisez jamais l'état ARRET de la commande photo-électronique pour travailler sur le matériel. Débranchez toujours l'alimentation au niveau des disjoncteurs.

Quelles sont les précautions de sécurité à prendre ?

Avant toute installation ou entretien, débranchez l'alimentation au niveau des disjoncteurs ou des sectionneurs. Risque d'incendie ou d'électrocution.

Où trouver les informations sur la capacité de charge ?

Reportez-vous à l'étiquette de l'unité du produit pour obtenir les informations sur la capacité de charge.

Comment nettoyer la lentille ?

Débranchez d'abord l'alimentation. Nettoyez la lentille avec un chiffon doux et sec. Évitez tout produit abrasif ou solvant.

L'appareil est-il conforme aux normes ?

Oui, cet appareil est conforme à la section 15 des réglementations de la FCC et à la norme ICES-005 du Canada (Classe A).

Comment faire une réclamation de garantie ?

Vous pouvez retourner le produit au vendeur ou remplir un formulaire en ligne sur www.intermatic.com. Pour plus d'informations, appelez le 815-675-7000 ou écrivez à Intermatic Incorporated, 1950 Innovation Way, Libertyville, IL 60048.

MODE D'EMPLOI ELC4736 INTERMATIC

Instructions d'installation et de configuration

AVERTISSEMENT

Risque d'incendie ou d'électrocution

• Débrancher l'alimentation au niveau des disjoncteurs ou des sectionneurs avant de procéder à l'installation ou à l'entretien.
• Ne PAS utiliser l'état ARRÊT de la commande photo-électronique pour travailler sur le matériel.

- NE PAS MONTER AVEC LES FILS VERS LE HAUT.

Notes :

Reportez-vous à l'étiquette de l'unité du produit pour obtenir des informations sur la capacité de charge.

Installation :

1. Veiller à couper l'alimentation au niveau du disjoncteur avant de procéder à l'installation.
2. Effectuer le montage à l'aide d'une boîte de dérivation ou un luminaire homologués pour l'extérieur à l'aide du joint et de l'écrou fournis (Voir photo)
   NE PAS MONTÉR AVEC LES FILS ORIENTÉS VERS LE HAUT OU VERS LE BAS D'UN BOÎTIER.
3. Orienter la lentille de la commande photo-électronique de sorte qu'elle soit orientée vers le NORD et à l'écart de sources de lumière artificielle susceptibles de provoquer l'ouverture du circuit de charge la nuit.

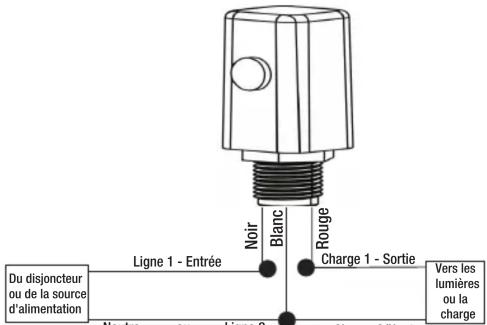

4. Voir le schéma de câblage.
5. Une fois le câblage terminé, il sera possible de remettre le disjoncteur en marche pour rétablir l'alimentation dans la commande photo-électronique.
6. Pour vérifier le fonctionnement, couvrir la lentille de la commande photo-électronique avec un gant de cuir ou un produit similaire. La commande photo-électronique doit réagir à ce changement au bout de 60 secondes.

(si 120/277/347 V CA) (si 208/240/480 V CA)

Accessoires: À utiliser si la commande photo-électronique est exposée à une grande quantité de lumière incidente provenant de sources de lumière artificielle susceptibles de nuire à son bon fonctionnement.

Instructions d'installation des commandes type de verrouillage photo-électroniques

AVERTISSEMENT Risque d'incendie ou d'électrocution

• Débrancher l'alimentation au niveau des disjoncteurs ou des sectionneurs avant de procéder à l'installation ou à l'entretien.
• Ne PAS utiliser l'état ARRÊT de la commande photo-électronique pour travailler sur le matériel.

INSTRUCTIONS D'UTILISATION IMPORTANTES

1. Débrancher l'alimentation.
2. Insérer les broches de la commande photo-électronique dans la prise femelle et tourner dans le sens horaire jusqu'à ce que l'unité soit bien fixée.
3. Au besoin, ajuster la base de manière à orienter la commande photo-électronique face au nord, à l'écart du soleil et de toute lumière artificielle.
4. Rétablir l'alimentation.

Cet appareil numérique de classe A est conforme à la norme ICES-005 du Canada.

Ce dispositif est conforme à la section 15 des réglementations de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute autre interférence reçue, y compris les interférences pouvant entraîner un fonctionnement non désiré.

Ce service de garantie est disponible (a) en retournant le produit au vendeur auprès duquel l'unité a été achetée ou (b) en remplissant un formulaire en ligne de réclamation de garantie sur www.intermatic.com. Cette garantie est faite par : Intermatic Incorporated, Customer Service 1950 Innovation Way, Suite 300, Libertyville, IL 60048. Pour les services de garantie, accédez à la page suivante : http://www.Intermatic.com ou appelez au 815-675-7000.

GARANTÍA LIMITADA
