BIM44GIFADA - Machine à glace Summit - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à glace automatique
Marque	Summit
Modèle	BIM44GIFADA (BIM44 G)
Capacité de production	50 lb/jour (23 kg/jour)
Stockage de glace max.	25 lb (11,4 kg)
Dimensions (L x P x H)	37,1 x 60,0 x 85,1 cm
Poids net	38,2 kg
Alimentation électrique	115 V CA, 60 Hz, 15 A, prise mise à la terre 3 broches
Consommation énergétique	12,2 kWh/100 lb de glace
Réfrigérant	R134a, 110 g
Forme et dimensions des glaçons	Cubes pleins 19 x 19 x 25 mm
Pression d'eau requise	15 à 80 psig
Température d'eau recommandée	5 °C à 32 °C
Température ambiante de fonctionnement	10 °C à 38 °C
Types d'installation	Mobile, encastrable sous plan, intégrée
Fonctions principales	Cycles automatiques de congélation et récolte, indicateurs LED, réglage de la taille des glaçons, sonde de bac plein, alarme de vidange
Entretien	Nettoyage extérieur, intérieur, condenseur (tous les 6 mois), tube de distribution, système de fabrication de glace (avec solution nettoyante)
Sécurité	Mise à la terre obligatoire, protection du compresseur, arrêt automatique en cas de problème de vidange, alarme sonore
Pièces détachées principales	Évaporateur, pompe à eau, ventilateur, condenseur, carte PC, interrupteurs de niveau d'eau, tube de distribution
Garantie	1 an pièces et main-d'œuvre, compresseur 5 ans (pièces seulement)
Accessoires inclus	Tuyau d'alimentation en eau, tuyau de vidange, pelle à glace

FOIRE AUX QUESTIONS - BIM44GIFADA Summit

Que faire si la machine à glaçons ne fonctionne pas ?

Vérifiez que l'appareil est branché et que le fusible n'est pas grillé. Assurez-vous que le bouton d'alimentation est sur ON et que le bac de stockage n'est pas plein de glace. Si le voyant BIN FULL est allumé, retirez des glaçons et libérez la sonde.

Pourquoi l'eau n'arrive-t-elle pas dans la machine après le démarrage ?

Vérifiez que le robinet d'alimentation en eau est ouvert et que le tuyau d'alimentation est correctement connecté. La pression d'eau doit être comprise entre 15 et 80 psig. Si un filtre à eau est installé, il peut être obstrué.

Comment nettoyer le condenseur ?

Débranchez l'appareil, retirez la grille inférieure avant, et utilisez une brosse d'aspirateur pour enlever la poussière du condenseur. Ne touchez pas les ailettes car elles sont tranchantes. Remontez la grille et rebranchez. Effectuez cette opération au moins une fois tous les six mois.

Comment ajuster la taille des glaçons ?

Maintenez enfoncé le bouton ADJUST pendant 3 secondes jusqu'à ce que le voyant HARVEST clignote. Utilisez ensuite CLEAN (-) pour des glaçons plus petits ou MODE (+) pour des glaçons plus grands. Après 10 secondes sans action, l'appareil retourne au mode précédent.

Que faire si la machine s'arrête soudainement en cours de production ?

Vérifiez d'abord que l'alimentation électrique n'est pas coupée. Si la température ambiante est hors de la plage recommandée (10-38 °C), débranchez jusqu'à ce que la température revienne. Assurez-vous aussi que le bac de stockage n'est pas plein et que la sonde bac-plein est libre.

Comment inverser l'ouverture de la porte ?

Débranchez l'appareil. À l'aide d'un tournevis plat, retirez les axes de charnière et les poignées. Inversez les charnières supérieure et inférieure, puis remontez la porte. Replacez la poignée du côté opposé. Consultez les schémas dans la notice pour les détails.

Pourquoi les glaçons sont-ils partiellement formés ou blancs sur le fond ?

Cela indique un manque d'eau dans le bac à eau. Vérifiez la pression d'alimentation (doit être ≥ 15 psig) et que le filtre à eau n'est pas obstrué. Assurez-vous qu'il n'y a pas de fuite au niveau du bac à eau ou du tube de distribution.

Que faire en cas de fuite d'eau sous l'appareil ?

Vérifiez d'abord qu'il ne s'agit pas d'une condensation normale lors de l'ouverture de la porte. Si la fuite persiste, resserrez les connexions d'alimentation en eau. Assurez-vous que le tuyau de vidange n'est pas plié ou relevé au-dessus de la sortie de vidange, car cela empêcherait l'écoulement.

Comment préparer la machine pour un stockage prolongé ?

Coupez l'alimentation en eau et débranchez l'appareil. Videz le bac de stockage et le bac à eau, puis séchez soigneusement l'intérieur. Laissez la porte ouverte pour éviter les moisissures. Ne rebranchez que lorsque vous êtes prêt à réutiliser.

Quels sont les sons normaux émis par l'appareil ?

Des bruits de vibration du réfrigérant, un bruit pulsant du compresseur, un bruit d'éclaboussure de l'eau, le bruit du ventilateur du condenseur, et le bruit des glaçons tombant dans le bac lors de la récolte sont normaux. La pompe de vidange produit également un bruit de fonctionnement.

MODE D'EMPLOI BIM44GIFADA Summit

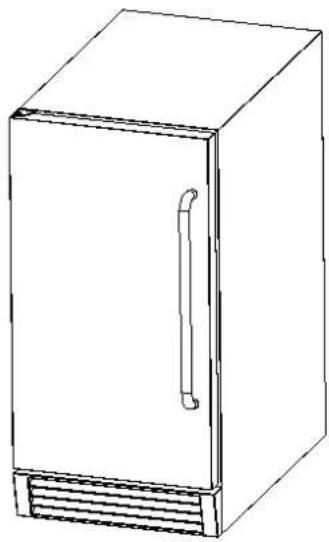

Machine à glaçon automatique

Mode d'emploi (pages 58 à 86)

Assurez-vous que la machine à glaçons est debout 24 heures avant d'être branchée.

Model/Modelo/Modèle BIM44 G

Exigences d'emplacement 65 - 66

Exigences électriques 66 - 67

Nivellement de la machine à glaçons 67

Pour inverser l'ouverture de la porte 68

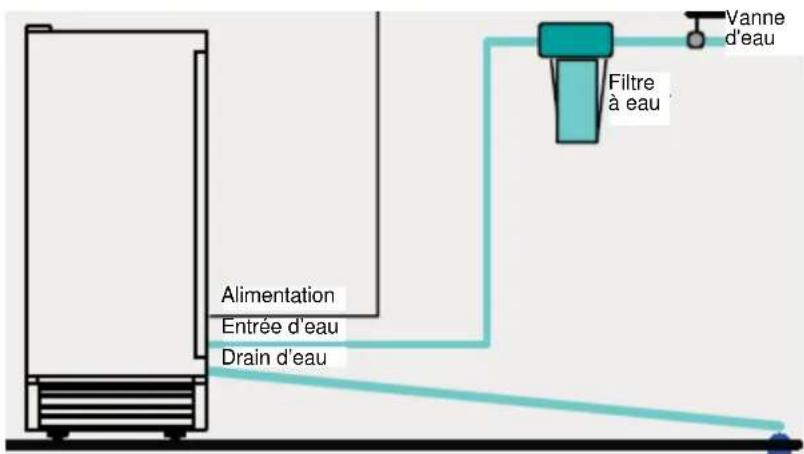

Alimentation en eau 69

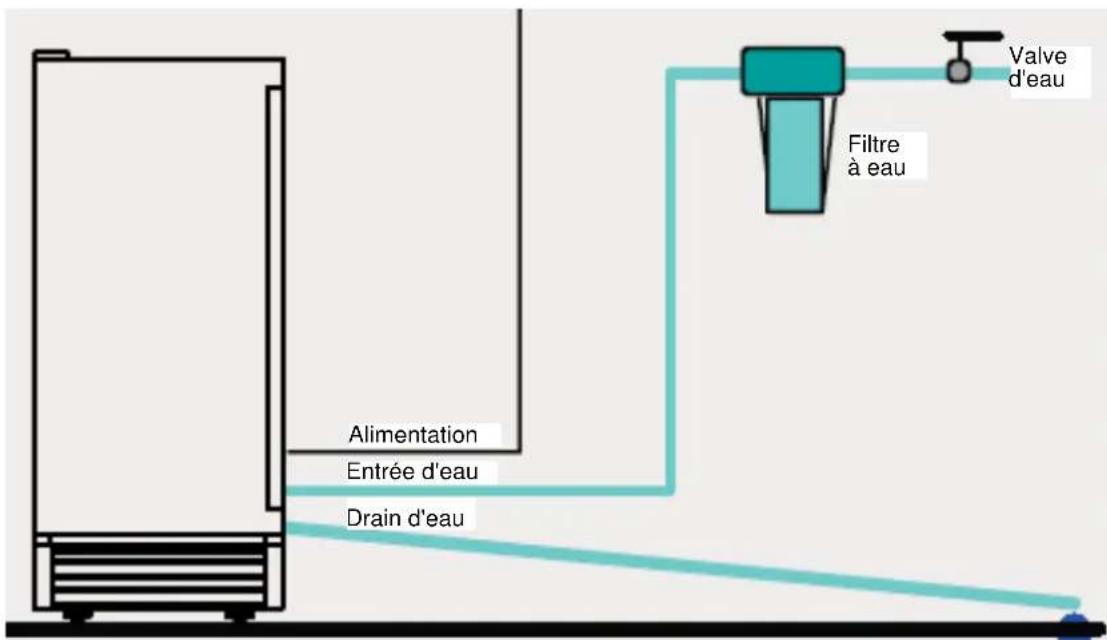

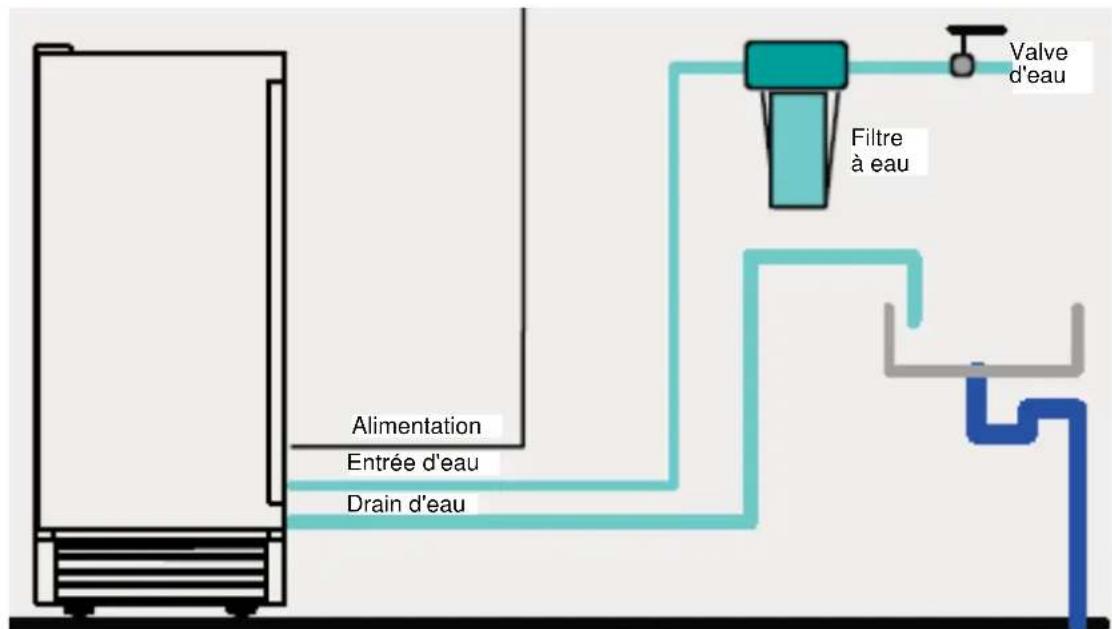

Pour vidanger 70 - 71

Types d'installation 72

FONCTIONNEMENT ....73 - 77

Liste de vérification finale avant l'opération....73

Mode de fonctionnement ....73 - 74

Comment la machine fait de la glace 74

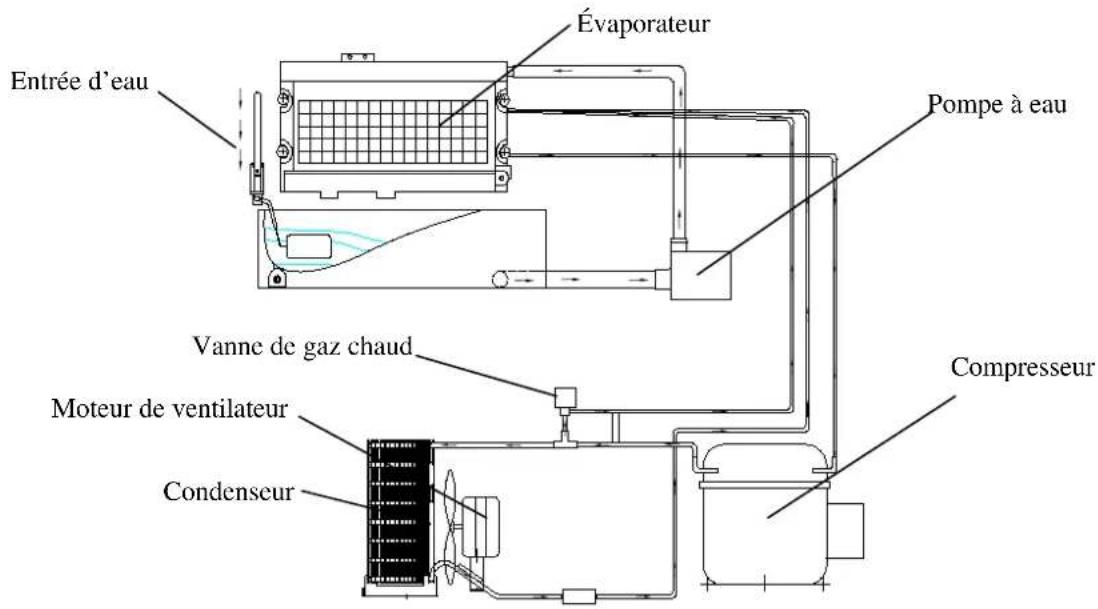

Comment la machine utilise de l'eau 75

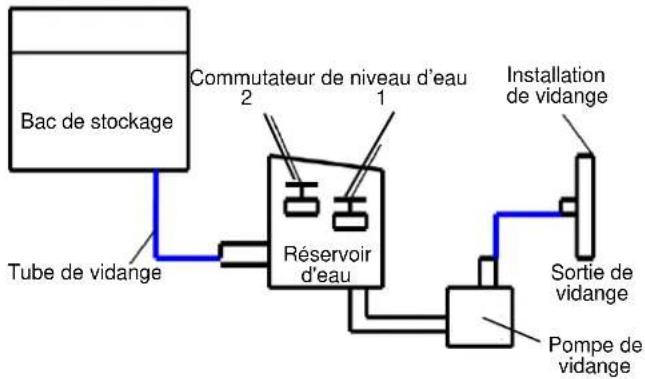

Comment le système de drainage fonctionne lorsque l'eau est pompée .. .....75 - 76

Diagramme schématique 76

Sons normaux 77

Préparation de la machine à glaçons pour un stockage 77

NETTOYAGE ET ENTRETIEN ....77 - 83

Nettoyage extérieur 78

Nettoyage intérieur 78 - 79

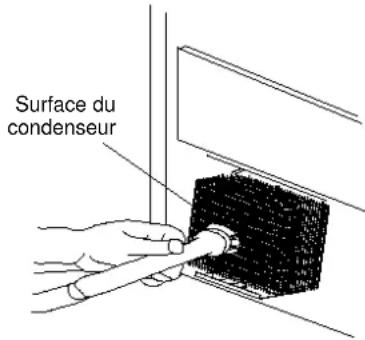

Nettoyage du condenseur 79

Nettoyage des tubes de distribution d'eau 80

Nettoyage du système de fabrication de glace 80 - 81

Panneau de contrôle 82

Guide de réglage de la taille de la glace 83

FONCTIONS PRINCIPALES 83

DÉPANNAGE 84 - 85

GARANTIE LIMITÉE 86

Nous nous réservons le droit de modifier les spécifications et la conception sans préavis.

SECURITÉ DE LA MACHINE À GLAÇONS SECURITÉ DE LA MACHINE À GLAÇONS

Votre sécurité et celle des autres sont très importantes.

Nous avons fourni de nombreux messages de sécurité importants dans ce manuel et sur votre appareil. Toujours lire et respecter les consignes de sécurité.

C'est le symbole d'alerte de sécurité. Ce symbole vous signale les dangers potentiels qui peuvent blesser ou tuer vous et d'autres.

Les messages de sécurité suivront le symbole d'alerte de sécurité et soit les mots «DANGER», «AVERTISSEMENT» ou «ATTENTION».

! DANGER !

AVERTISSEMENT

DANGER signifie que le non-respect de cette déclaration de sécurité peut entraîner des blessures ou la mort.

AVERTISSEMENT signifie que le non-respect de cette déclaration de sécurité peut entraîner des dommages importants du produit, des blessures graves ou la mort.

ATTENTION

ATTENTION signifie que le non-respect de cette déclaration de sécurité peut entraîner des blessures mineures ou modérées, ou du dommage aux biens ou matériels.

Tous les messages de sécurité vont vous alerter sur ce danger potentiel, vous disent comment réduire le risque de blessure, et vous permettent de savoir ce qui peut arriver si les instructions ne sont pas suivies.

MESURES DE SECURITÉ IMPORTANTES

AVERTISSEMENT: Pour réduire le risque d'incendie, d'électrocution ou de blessure lors de l'utilisation de votre machine à glaçons, suivre ces précautions de base:

• Branchez dans une prise de 3 broches mise à la terre.
• Ne pas enlever la broche mise à terre..
• Ne pas utiliser unadaptateur.
• Ne pas utiliser une rallonge.

• Couper le courant avant le nettoyage.
- Débranchez l'alimentation avant l'entretien.
- Remplacer tous les panneaux avant fonctionnement.
- Utilisez deux personnes ou plus pour déplacer et installer la machine à glaçons.

CONSERVEZ CES INSTRUCTIONS

Avant la machine à glaçons est utilisée, elle doit être correctement positionnée et installée comme décrit dans ce manuel, donc lire attentivement le manuel. SUMMIT® APPLIANCE recommande fortement que vous avez un professionnel installer votre nouvelle machine. La garantie peut être affectée ou annulée par une mauvaise installation. Pour réduire le risque d'incendie, d'électrocution ou de blessure lors de

l'utilisation de la machine à glaçons, suivre les précautions de base, y compris ce qui suit:

! DANGER !

• Brancher sur une prise à 3 broches mise à la terre; ne pas retirer la broche de masse, ne pas utiliser un adaptateur, et ne pas utiliser une rallonge.
• Il est recommandé qu'un circuit séparé, servant uniquement de votre machine à glaçons, être fourni. Utilisez une prise qui ne peut pas être désactivée par un interrupteur ou une chaîne de traction.
• Ne pas brancher ou débrancher la fiche électrique lorsque vos mains sont humides.
• Ne débranchez jamais la machine à glaçons en tirant sur le cordon d'alimentation. Toujours saisir fermement la fiche et tirez-la toute droite sortie de la prise.
• Ne jamais nettoyer les pièces de la machine à glaçons avec des liquides inflammables. Ne pas entreposer ou utiliser d'essence ou d'autres vapeurs et liquides inflammables à proximité de cet appareil ou de tout autre appareil. Les vapeurs peuvent créer un risque d'incendie ou d'explosion.
• Avant de procéder à des opérations de nettoyage et d'entretien, assurez-vous que la ligne d'alimentation de l'unité est déconnectée et la ligne d'eau est coupée.
• Avant de faire fonctionner, mettez tous les panneaux en place.
• Ne jamais laisser les enfants utiliser, jouer avec ou ramper à l'intérieur de l'appareil.
• Ne pas toucher l'évaporateur avec votre main lorsque la machine est en marche.
• Débranchez la machine à glaçons ou couper le courant avant le nettoyage ou l'entretien. Défaut de le faire peut entraîner un choc électrique ou la mort.
• Ne tentez pas de réparer ou de remplacer une partie quelconque de la machine à glaçons à moins qu'il ne soit spécifiquement recommandé dans ce manuel. Toutes les autres réparations doivent être confiées à un technicien qualifié.

AVERTISSEMENT

- Utilisez deux personnes ou plus pour déplacer et installer la machine à glaçons. Défaut de le faire peut entraîner des blessures au dos ou ailleurs.

- Ne jamais installer ou d'utiliser l'appareil dans un espace clos, comme une armoire fermée. Pour assurer une bonne ventilation pour votre machine à glaçons, la face avant de l'appareil doit être complètement dégagée. Choisissez un endroit bien aéré, avec des températures supérieures à 50 ° F (10 ° C) et en dessous de 100 ° F (38 ° C). Cet appareil doit être installé dans une zone protégée contre les éléments, tels que le vent, la pluie, de l'eau pulvérisée ou de gouttes.

- La machine à glaçons ne doit pas être située à côté de fours, grilles ou autres sources de chaleur élevée.

- La machine à glaçons doit être installée avec toutes les connexions électriques et de l'eau en conformité avec les codes nationaux et locaux. Une alimentation électrique standard (115 V AC, 60 Hz, 15 A), mise à la terre conformément au Code national de l'électricité et les codes et règlements locaux, est nécessaire.

- Ne pas plier ou pincer le cordon d'alimentation entre la la machine à glaçons et le cabinet.

- La taille du fusible (ou disjoncteur) doit être de 15 ampères.

- Il est important que la machine à glaçons est mise de niveau afin de fonctionner correctement. Sinon, l'eau ne peut pas circuler correctement à travers l'évaporateur (moule de glace). La production de glace sera inférieure à la normale. Vous devrez peut-être faire plusieurs ajustements pour y arriver.

- Toutes les installations doivent être conformes aux exigences du code de plomberie locaux.

• Assurez-vous que les tuyaux ne sont pas pincés, pliés ou endommagés lors de l'installation.
  • Vérifier les fuites après la ligne d'eau est connectée.
• Bien que l'appareil a été testé et nettoyé à l'usine, du fait de transit et le stockage à long terme, le premier lot de cubes doit être éliminé.
• Retirez les matériaux d'emballage et nettoyer la machine à glaçons avant d'utiliser.
• Ouvrez le robinet d'alimentation en eau avant d'allumer la machine à glaçons. Ne jamais fermer le robinet d'alimentation en eau lorsque la machine à glaçons est en marche.
• Sauf à prendre la glace de l'appareil, gardez la porte fermée afin de réduire la fonte des glaces et de promouvoir la formation de glace appropriée.
• Si la machine à glaçons ne sera pas utilisée pendant une longue période, avant la prochaine utilisation, elle doit être soigneusement nettoyée. Suivez attentivement les instructions fournies pour le nettoyage ou utiliser une solution désinfectante. Ne pas laissez de solution à l'intérieur de la machine à glaçons après le nettoyage.
• Ne touchez pas les ailettes du condenseur. Elles sont tranchantes et peuvent être facilement endommagées.
• NE PAS utiliser des produits de nettoyage à base de solvants ou d'abrasifs à l'intérieur. Ces nettoyants peuvent transmettre du goût aux cubes de glace, ou endommager ou décolorer l'intérieur.
• Le nettoyeur de machine à glace contient des acides. Ne pas utiliser ou mélanger avec d'autres produits de nettoyage à base de solvants. Utiliser des gants en caoutchouc pour protéger les mains. Lisez attentivement les consignes de sécurité sur le récipient du nettoyeur de machine à glace.
• Ne pas utiliser l'appareil autre que pour son usage prévu.

CONSERVEZ CES INSTRUCTIONS

Connexion électrique

Ne pas, en aucun cas, couper ou enlever la troisième broche (mise à terre) du cordon d'alimentation. Pour votre sécurité, cet appareil doit être correctement mis à la terre. Le cordon d'alimentation de cet appareil est équipé d'une prise de terre à 3 broches qui accouple avec une prise murale de terre à 3 broches standard pour minimiser la possibilité de risque de choc électrique de l'appareil. Avoir la prise murale et le circuit vérifiés par un électricien qualifié pour vous assurer que la prise est correctement mise à la terre. Quand une prise murale standard de 2 broches est rencontrée, il est de votre responsabilité et l'obligation de la faire remplacer par une prise murale à 3 broches correctement mise à la terre. La machine à glaçons doit toujours être branchée dans sa propre prise de courant qui a une tension qui correspond à l'étiquette apposée sur l'appareil. Ceci permet d'obtenir les meilleures performances et empêche également surcharger les circuits électriques de la maison qui pourraient causer un risque d'incendie par des fils surchauffés. Ne jamais débranchez votre machine à glaçons en tirant sur le cordon d'alimentation. Toujours saisir fermement la fiche et tirez toute droite sortie de la prise. Réparer ou remplacer immédiatement tous les cordons d'alimentation qui sont devenus usés ou endommagés. Ne pas utiliser un cordon qui présente des fissures ou des dommages à l'abrasion sur sa longueur ou à chaque extrémité. Lors du déplacement de la machine à glaçons, faites attention à ne pas endommager le cordon d'alimentation.

Rallonge

En raison des risques potentiels pour la sécurité dans certaines conditions, il est fortement recommandé de ne pas utiliser une rallonge avec ce fabricant de glace.

INFORMATIONS TECHNIQUES

Modèle : BIM44 G

Alimentation électrique : 115V CA \~ 60Hz

Consommation d'énergie : 12.2 kWh / 100 lb (45kg) de glace

Courant nominal de faire / récolter la glace : 3.0A/3.6A

Réfrigérant : R134a, 110 g

Pression du côté haut / bas : 350 psig / 130 psig

Largeur x profondeur x hauteur : 37,1 x 60,0 x 85,1 cm

Poids unitaire : 84 lb (38,2 kg)

Stockage de glace maximale : 25 lb (11,4 kg)

Capacité de fabrication de glace : 50 lb/jour (23 kg/jour)*

Forme de glace : Cube

Dimensions de cube de glace : 19 x 19 x 25 mm

Les données et l'indice des performances techniques énumérés ci-dessus sont fournis à titre indicatif seulement. Ils sont soumis à des changements.

* La quantité réelle de glace produite par jour peut varier selon les conditions ambiantes et de l'eau.

INTRODUCTION

Le modèle BIM44 G machine à glaçons de SUMMIT® produit des cubes de glace durs et limpides et offre la commodité pour les propriétaires et les clients de l'hôtel. Un bac de stockage de glace isolé est intégré. Cet appareil doit être utilisé avec un système de drainage externe.

Ce manuel de l'utilisateur est conçu comme une ressource pour les personnes qui installent, utilisent et entretiennent le modèle BIM44 G. Il contient des informations précieuses sur la sécurité et la maintenance. SUMMIT® APPLIANCE recommande vivement que le manuel soit conservé dans un endroit où il peut être consulté en cas de besoin.

Cette machine à glaçons SUMMIT® est conçu et fabriqué selon les plus hauts standards de sécurité et de performance. Il atteint ou dépasse la norme de sécurité des UL563 et la norme d'assainissement des NSF12.

SUMMIT® APPLIANCE n'assume aucune responsabilité d'aucune sorte pour les produits fabriqués par SUMMIT® APPLIANCE qui ont été modifiés de quelque façon, y compris l'utilisation des pièces et / ou d'autres composants qui ne sont pas spécifiquement approuvés par SUMMIT® APPLIANCE. SUMMIT® se réserve le droit d'apporter des modifications et / ou des améliorations de conception à tout moment. Les spécifications et conceptions sont sujettes à modification sans préavis.

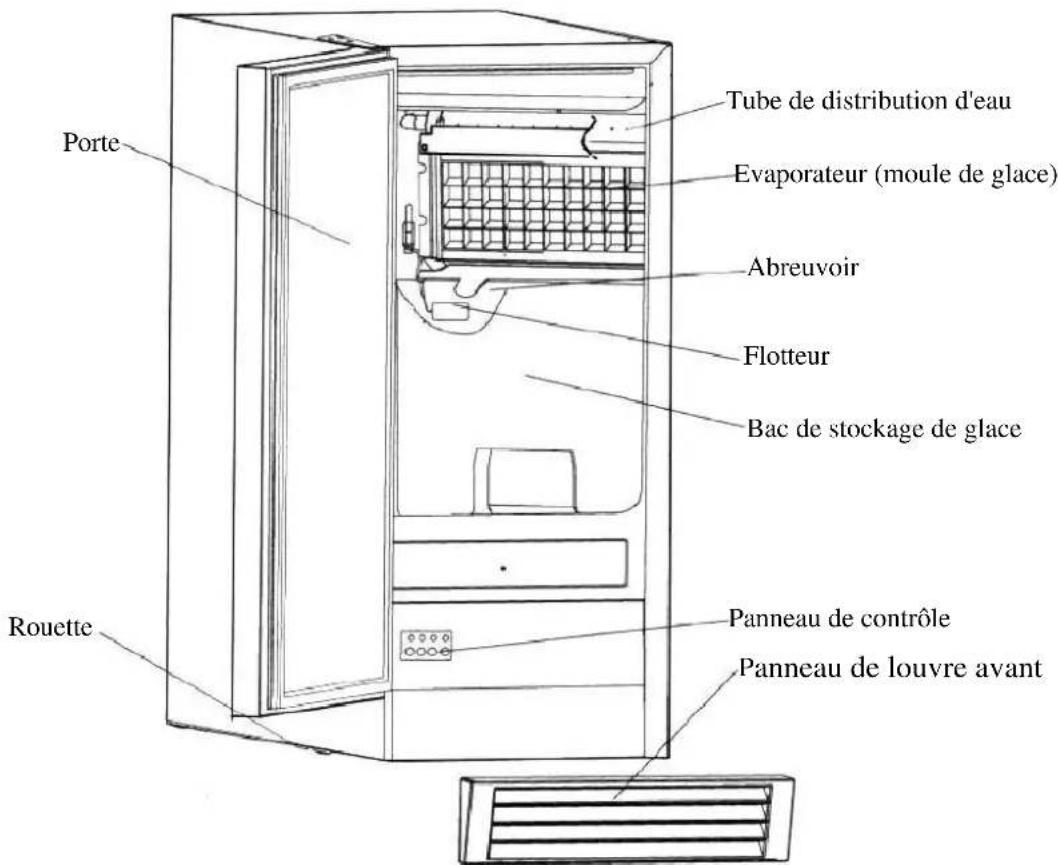

Porte Tube de distribution d'eau Evaporateur (moule de glace) Abreuvoir Flotteur Bac de stockage de glace Rouette Panneau de contrôle Panneau de louvre avant

EMPLACEMENT DE COMPOSANTS

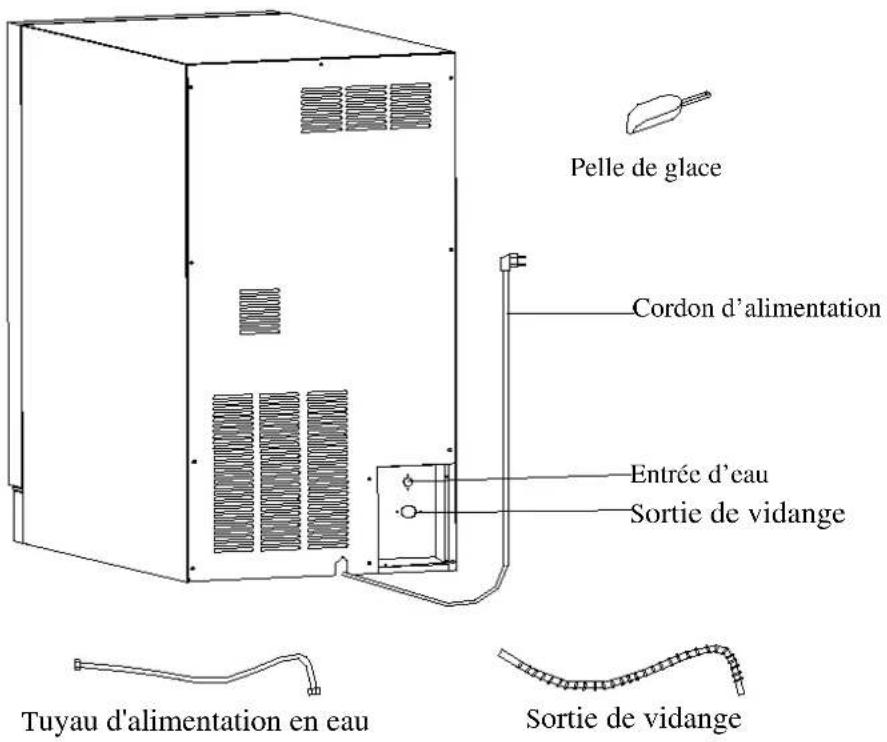

Pelle de glace Cordon d'alimentation Entrée d'eau Sortie de vidange Tuyau d'alimentation en eau Sortie de vidange

INSTALLATION DU MACHINE À GLAÇONS

Déballage

AVERTISSEMENT

Risque du poids excessif

Utilisez deux personnes ou plus pour déplacer et installer la machine à glaçons. Défaut de le faire peut entraîner des blessures au dos ou d'autres.

Retirer les matériaux d'emballage.

IMPORTANT : Ne pas enlever les étiquettes d'instructions permanentes ou l'étiquette de données sur votre machine à glaçons.

Retirez le ruban adhésif et de la colle de votre machine à glaçons avant d'utiliser.

• Pour supprimer n'importe quel scotch ou de la colle restant, frotter la surface vivement avec le pouce. Du ruban adhésif ou résidus de colle peuvent également être facilement enlevés en frottant une petite quantité de savon à vaisselle liquide sur l'adhésif avec vos doigts. Essuyer avec de l'eau tiède et sécher.
• Ne pas utiliser d'instruments tranchants, alcool à friction, de liquides inflammables ou de nettoyants abrasifs pour enlever le ruban adhésif ou de la colle. Ces produits peuvent endommager la surface de votre machine à glaçons.

Nettoyage avant utilisation

Après avoir enlevé tous les matériaux d'emballage, nettoyer l'intérieur de votre machine à glaçons avant de l'utiliser. Voir « Nettoyage intérieur » dans la section Nettoyage et entretien.

Exigences d'emplacement

DISTANCES D'INSTALLATION :

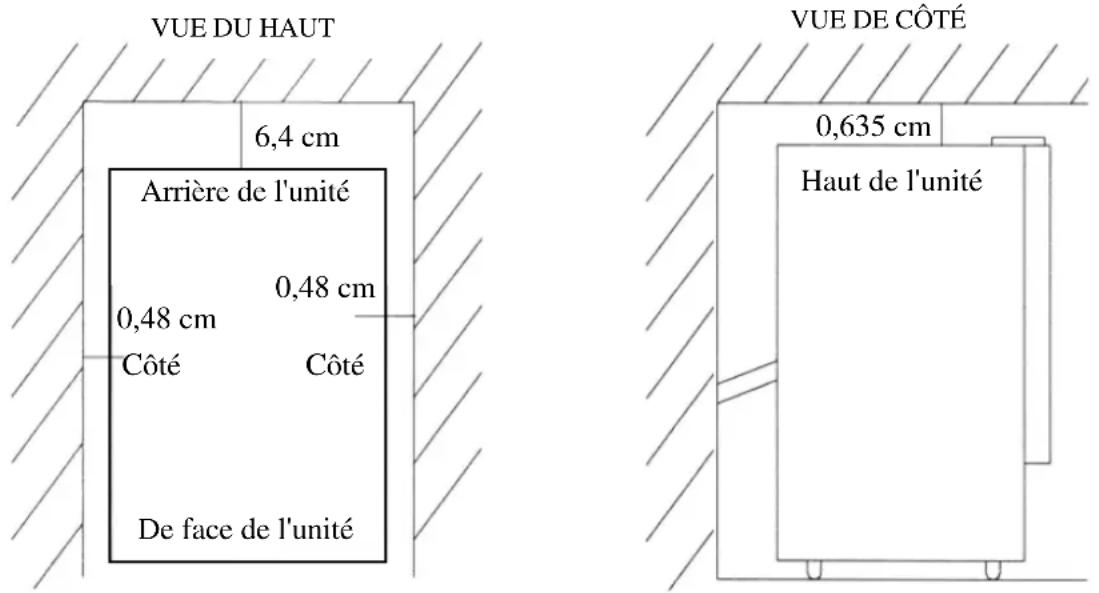

VUE DU HAUT 6,4 cm Arrière de l'unité 0,48 cm 0,48 cm Côté Côté De face de l'unité VUE DE CÔTÉ 0,635 cm Haut de l'unité

• Cette machine à glaçons doit être correctement installée par un personnel qualifié.
• Pour assurer une bonne ventilation pour votre machine à glaçons, la face avant de l'appareil doit être complètement dégagée.
• Lors de l'installation de la machine à glaçons sous un comptoir, suivez les dimensions d'espacement recommandées indiquées. Prévoyez au moins 2½ " (6,4 cm) à l'arrière, ¼ " (0,635 cm) en haut et 3/16 " (0,48 cm) de chaque côté pour la circulation de l'air. L'installation devrait permettre que la machine à glaçons soit tirée vers l'avant pour l'entretien si nécessaire.
• Choisissez un endroit bien aéré avec des températures ambiantes dans la plage normale. Cet appareil doit être installé dans une zone protégée contre les éléments, tels que le vent, la pluie, de l'eau pulvérisée ou de gouttes.
• L'unité ne doit pas être située à côté de fours, grilles ou toute autre source de chaleur.
• L'installation de la machine à glaçons nécessite une entrée de ¼ po (6,35 mm) d'alimentation en eau froide d'un tube en cuivre doux avec une soupape d'arrêt.
• La machine à glaçons nécessite un approvisionnement continu en eau avec une pression minimale de 15 psig et une pression statique qui ne doit pas dépasser 80 psig. La température de l'alimentation en eau doit être comprise entre 41 °F (5 °C) et 90 °F (32 °C) pour un fonctionnement correct.

AVERTISSEMENT

Température de fonctionnement doit se situer dans la plage des températures ambiantes normales. La température de fonctionnement normale de l'eau doit se situer entre 41 °F (5 °C) et 90 °F (32 °C). Le fonctionnement de la machine à glaçons pendant de longues périodes en dehors de cette plage de température normale peut affecter la capacité de production.

• Il est fortement recommandé qu'un filtre à eau soit utilisé. Un filtre, s'il est du type approprié, peut enlever le goût et les odeurs ainsi que des particules. De l'eau est très calcaire, et l'eau adoucie peut entraîner des cubes blancs et pâteux qui collent ensemble. L'eau déminéralisée n'est pas recommandée.
• La machine à glaçons doit être installée avec les connexions électriques et de l'eau en conformité avec tous les codes nationaux et locaux.
• L'appareil doit être situé sur une surface ferme et de niveau. Il est important que la machine à glaçons soit nivelée afin de fonctionner correctement. Si nécessaire, vous pouvez régler la hauteur de la machine à glaçons en faisant tourner la roulette. Voir la section Nivellement de la machine à glaçons.
• Une alimentation électrique standard (115V CA uniquement, 60Hz, 15A), mise à la terre conformément au Code national de l'électricité et les codes et règlements locaux, est nécessaire.

IMPORTANT: Ne pas plier ou pincer le cordon d'alimentation entre la machine à glaçons et le mur ou l'armoire.

Exigences électriques

! DANGER !

Risque de choc électrique

• Brancher sur une prise à 3 broches mise à la terre.
• Ne jamais retirer la broche de terre de la fiche.
• Ne jamais utiliser un adaptateur.
• Ne jamais utiliser une rallonge.
• Défaut de suivre ces instructions peut entraîner un incendie, un choc électrique ou la mort.

Avant de déplacer la machine à glaçons à son emplacement final, il est important que vous vous assuriez que la connexion électrique soit appropriée:

Une alimentation électrique standard (115V CA uniquement, 60Hz, 15A), mise à la terre conformément au Code national de l'électricité et les codes et règlements locaux, est nécessaire. La machine à glaçons doit toujours être branchée dans sa propre prise de courant.

Il est recommandé qu'un circuit séparé, servant uniquement de votre machine à glaçons, soit fourni. Utilisez un récipient qui ne peut pas être mis hors tension par un interrupteur ou une chaîne de traction.

Le fusible (ou disjoncteur) doit être de 15 ampères.

Mise à la terre recommandée

Pour votre sécurité, cet appareil doit être mis à la terre. Cet appareil est équipé d'un cordon d'alimentation ayant une fiche de terre à 3 broches. Pour minimiser le risque de choc, le cordon doit être branché dans une prise murale à 3 broches et mise à la terre, conformément au Code national de l'électricité et les codes et règlements locaux. Si une prise murale d'accouplement n'est pas disponible, il est la responsabilité personnelle du client d'avoir une prise murale à 3 broches mise à la terre installée par un électricien qualifié.

Nivellement de la machine à glaçons

Il est important que la machine à glaçons soit nivelée afin de fonctionner correctement. Sinon, l'eau ne coule pas correctement à travers l'évaporateur (moule à glace). La production de glace sera inférieure à la normale, et peut être bruyant. L'unité peut être élevée ou abaissée en faisant tourner la gaine en plastique autour de chacune des quatre roulettes sur le fond de la machine. Si vous trouvez que la surface n'est pas de niveau, faire tourner les roulettes jusqu'à ce que la machine à glaçons devient de niveau. Vous devrez peut-être faire plusieurs ajustements pour y arriver. Nous vous recommandons d'utiliser le niveau d'un charpentier pour vérifier la machine.

en haut vers le bas

1. Placez un niveau de charpentier sur le dessus de l'appareil pour voir si la machine à glaçons est de niveau d'avant en arrière et de gauche à droite.
2. Ajuster la hauteur des roulettes comme suit:

a. Tournez les roulettes vers la droite pour abaisser ce côté de la machine à glaçons.
b. Tournez les roulettes vers la gauche pour soulever ce côté de la machine à glaçons.

Vous constaterez que les roulettes rendent facile pour une personne de déplacer la machine. Ceci est utile pour le nettoyage et la désinfection de la surface sur laquelle la machine à glaçons est installée car il vous permet de déplacer l'unité et ont un accès facile à la surface à nettoyer.

IMPORTANT: Lorsque la machine à glaçons est prête à être installée dans une armoire ou directement sur le sol, vous devez régler les pieds pour niveler la machine à glaçons et verrouiller les rouleaux. Si le plancher est de niveau, seulement tourner les deux pieds avant de toucher le sol.

Pour inverser l'ouverture de la porte

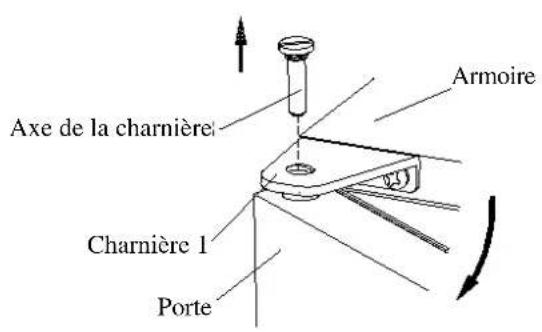

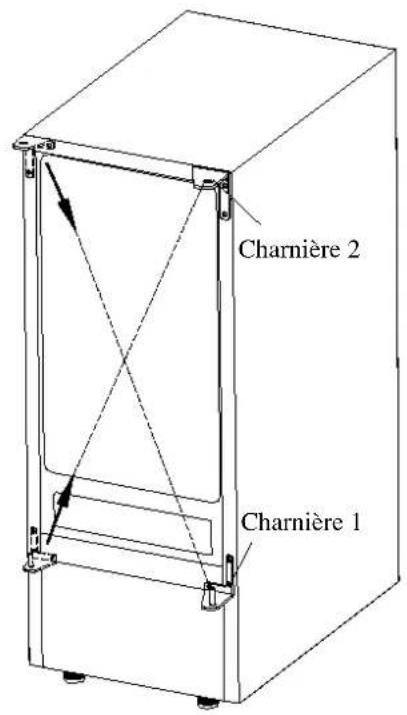

Outils nécessaires : tournevis, tournevis cruciforme

IMPORTANT: Avant de commencer, débranchez la machine à glaçons ou couper le courant.

Pour enlever la porte des charnières :

1. À l'aide d'un tournevis plat, séparer l'axe de la charnière 1. Mettre de côté.

2. Ouvrez la porte à environ 20° autour de l'axe de la charnière inférieure 2, puis soulevez la porte hors de la charnière inférieure 2 et mettre la porte de côté.

Pour remplacer la porte sur les charnières :

1. L'utilisation d'un tournevis plat, retirez les boutons à bonde des trous de vis opposés les charnières de la porte, en haut et en bas. Mettre de côté.

2. Remplacer l'axe de la charnière 1 et le serrer fermement. Retirer la charnière 1 et la placer sur le côté inférieur opposé.

3. Retirer la charnière 2 et la placer sur le côté supérieur opposé. Séparer l'axe de la charnière 2 et le mettre de côté.

4. Alignez la porte sur la charnière inférieure 1 et remplacer l'axe sur charnière 2. Serrez fermement. Placer la poignée sur le côté de la porte éloigné du côté de la charnière.

5. Appuyez sur les boutons à bonde dans les trous de vis d'origine.

Voir la figure ci-dessous.

Armoire Axe de la charnière Charnière 1 Porte

Charnière 2

Charnière 2 Charnière 1

Alimentation en eau

L'alimentation en eau doit être prête au point d'installation. La pression de l'alimentation en eau doit être un minimum de 15 psig avec une pression statique pas plus de 80 psig. (Une prise murale directement derrière la machine à glace facilite l'installation.)

IMPORTANT :

1. Toutes les installations doivent être conformes aux exigences du code de plomberie locaux. installation professionnelle est recommandée.
2. Assurez-vous que les tuyaux ne sont pas pincés ou pliés ou endommagés lors de l'installation.
3. Vérifier les fuites après connexion.

Outils nécessaires :

Clé à fourche de 12 po, tournevis cruciforme

Connexion de la ligne d'eau :

1. Coupez l'alimentation en eau principale. Ouvrez le robinet le plus proche suffisamment longtemps pour dégager la ligne d'eau.
2. Trouver un tuyau d'eau froide verticale de 12 po à 34 po près de l'emplacement d'installation. La distance doit être inférieure à 9 pieds. Le tuyau d'alimentation en eau fourni avec la machine à glaçons est d'environ 9 pieds de long.
3. Une vanne d'arrêt doit être installée pour l'alimentation en eau principale. Si le tuyau d'eau a un simple morceau de tube de cuivre, joindre un couplage de compression de 14 " (diamètre extérieur) sur le tube et retirer l'écrou.
4. Connecter l'écrou du tuyau d'alimentation en eau au robinet, et l'autre extrémité à l'entrée d'eau. Serrez fermement à la main, puis un demi-tour avec une clé.
5. Activez l'alimentation en eau principale et le robinet. Vérifier les fuites de connexion d'alimentation en eau. Serrer chaque connexion (y compris la connexion à l'entrée de l'eau).

IMPORTANT : Lorsque vous connectez le tuyau d'alimentation en eau et le tuyau de vidange, faire attention aux indications de « Water inlet » (Entrée d'eau) et « Drain outlet » (Drain sortie) sur la machine.

Pour vidanger

Vous devez connecter la ligne de vidange avant d'utiliser la machine à glaçons. Suivez les étapes ci-dessous.

Il existe deux types de modes de la machine à glace, une qui se draine par gravité et une qui présente une pompe de drainage interne.

Cette unité peut pomper l'eau jusqu'à une montée de 1,5m (59")

ou sur une longueur horizontale de 1,5m (59").

Connexion de la ligne de drain :

NOTE : S'il y a une ligne de drain près de la machine à glaçons, le meilleur choix est de drainer l'eau à la ligne d'évacuation à travers le tuyau de vidange fourni avec la machine à glaçons.

1. Localisez le drain de plancher près de la machine à glaçons. La distance doit être inférieure à 5 pieds (1,5 m) puisque la longueur du tuyau de vidange fourni avec la machine à glaçons est d'environ 5 pieds.
2. Trouver la sortie de drain à l'arrière de la machine à glaçons. Raccorder le tuyau de drainage à la sortie de drain, et insérez l'autre extrémité du tuyau dans la conduite de vidange.

NOTE : Ne jamais laisser le tuyau de drain accrocher ou faire une boucle plus haut que le plancher du bac de stockage de glace.

1. Toutes les courses horizontales des lignes d'évacuation doivent avoir une chute de ¼ " par pied. Un espace d'air sera probablement nécessaire entre le tube de drain de la machine à glaçons et le réceptacle de vidange / déchets. Un égout avec un piège en dessous serait acceptable pour le réceptacle de vidange / déchets. Un drain de plancher est également acceptable. Si cela est impossible, l'utilisation de la pompe à condensat est recommandée.
2. Versez 1 gallon d'eau dans le bac de stockage de glace pour vérifier les fuites dans le système de drainage. Resserrer tous les branchements qui présentent des fuites.

IMPORTANT : Cette machine à glaçons n'est pas un congélateur. Un drainage peu fréquent entraînera un taux élevé de fusion dans le bac de stockage des glaçons.

Types d'installation

Cette machine à glaçons a été conçue pour installation mobile (position libre). Cependant, elle peut également être close (comme sous une armoire) ou intégrée (fixée à l'étage).

Dans tous les cas, il doit y avoir un espace d'air suffisant à l'avant de l'appareil pour la ventilation.

Installation mobile :

Une installation mobile vous permettra d'installer la machine à glaçons autoportante dans un endroit que vous désirez à condition d'avoir accès à un approvisionnement en eau. Vous devez suivre les instructions indiquées pour

a. Exigences électriques
b. Alimentation d'eau
c. Mise à niveau de la machine à glaçons.

Installation close :

Une installation close vous permettra d'installer la machine à glaçons sous une armoire ou dans une armoire de cuisine, à condition que l'espace libre requis autour de la machine à glaçons soit respecté. Cette installation a les mêmes exigences qu'une installation mobile.

Installation intégrée :

Si cette méthode d'installation est choisie, il sera toujours nécessaire de laisser un espace de ventilation adéquate autour de l'unité. Les articles supplémentaires suivants doivent être respectés.

1. Placez la machine à glaçons en face de l'emplacement d'installation. Retirez les pieds et placez l'appareil à plat sur le sol ou sur une plate-forme en fonction de vos besoins d'installation.
2. La ligne d'alimentation en eau doit être préparée avant la connexion à la machine à glaçons.
3. Activez l'alimentation en eau principale et robinet. Vérifier les fuites de connexion de l'alimentation en eau. Serrer chaque connexion (y compris la connexion à l'entrée de l'eau).
4. Si la prise électrique pour la machine à glaçons est derrière l'armoire, brancher la machine à glaçons.
5. Poussez la machine à glaçons en position.
6. Sceller tout autour de l'armoire à l'étage avec un composé de calfeutrage approuvé.

IMPORTANT : Assurez-vous que le tuyau de vidange est connecté et alimenté dans la conduite d'évacuation avant la machine à glaçons est déplacée dans sa position finale.

FONCTIONNEMENT

Liste de vérification finale avant l'opération

1. Est-ce que tous les matériaux d'emballage ont été retirés de l'intérieur et l'extérieur de la machine à glaçons?
2. Avez-vous nettoyé le bac de stockage de glace?
3. Est-ce que les instructions d'installation ont été suivies, y compris la connexion de la machine à l'eau et l'électricité?
4. La machine a été nivelée?
5. Est-ce que la machine à glaçons se trouve dans un site où la température ambiante se situe dans la gamme de températures ambiantes normales et la température de l'eau est entre 41 ° F (5 ° C) et 90 ° F (32 ° C) tout au long de l'année?
6. Est-ce que la pression d'alimentation en eau a été vérifiée pour assurer un minimum de 15 psig avec une pression statique qui ne doit pas dépasser 80 psig?
7. Y a-t-il un espace libre d'au moins 2½ " (64 mm) à l'arrière, ¼ " (0,635 mm) en haut et 3/16 " (0,48 cm) de chaque côté pour la circulation d'air?
8. Est-ce que la tension d'alimentation a été vérifiée ou testée contre la notation de la plaque signalétique? Et a la mise à terre appropriée été installée dans la machine à glaçons?
9. Est-ce que la machine à glaçons est branchée?
10. Avez-vous activé l'alimentation principale en eau et le robinet?
11. Avez-vous vérifié les fuites à toutes les connexions de l'alimentation en eau?

Méthode de fonctionnement

1. Ouvrez le robinet d'eau, remplissez le bac à eau, puis appuyez sur le bouton ON / OFF sur le panneau avant. La machine à glaçons commencera à fonctionner automatiquement.

Étape de fabrication de glace

Étape de la récolte de glace

1. Après 3 minutes, la machine se met automatiquement à l'étape de fabrication de glace, et le bruit de l'eau coulante sera entendu.

2. Lorsque le lot de glace a été entièrement formé, la glace sera automatiquement récoltée dans le bac de stockage.

3. Lorsque le bac de stockage de glace est plein, la plaque de cubes ne tombera pas complètement et tiendra ouverte la sonde de bin-plein. La machine cesse de faire de la glace automatiquement.
4. L'unité va commencer à faire de la glace à nouveau après les cubes de glace sont enlevés. Puis la sonde bac-plein bascule vers l'arrière en position de fonctionnement.
5. Lumière du bac (le cas échéant): La lumière du bac est contrôlée par un interrupteur magnétique qui a été installé sur la surface intérieure de la porte. Elle est activée ou désactivée automatiquement avec l'ouverture ou la fermeture de la porte.
6. Pompe système de drainage de l'eau (le cas échéant): Dès que l'eau de la fonte des glaces ou d'autres surplus d'eau de débordement dans le réservoir atteint le niveau maximum, le commutateur de niveau d'eau se ferme et transmet un courant à basse tension à la carte PC. La carte PC alimente la pompe de vidange pendant 20 secondes, en pompant le plus de l'excès d'eau dans le réservoir d'eau.

IMPORTANT :

• Bien que l'appareil a été testé et nettoyé à l'usine, à cause du transport et du stockage à long terme, le premier lot de cubes doit être jeté.
• Ne jamais fermer le robinet d'alimentation en eau lorsque la machine à glaçons fonctionne.
• Ne jamais touchez l'évaporateur lorsque l'appareil est en cours d'exécution!
• Sauf à prendre la glace de l'unité, garder la porte fermée pour réduire la fusion et assurer la formation de glace appropriée.

Comment la machine fait de la glace

Réglez le bouton ON / OFF sur la position ON. La machine se met automatiquement à l'étape de fabrication de glace.

Il y a deux cycles distincts: la congélation de la glace et la récolte.

Le cycle de congélation se produit lorsque l'eau coule vers la surface de l'évaporateur. Le cycle de récolte est quand la glace est libérée et l'eau entre dans la machine. Un cycle complet dure environ 20 minutes, mais cela dépend des conditions de température et de fonctionnement.

Congélation: Pendant le cycle de congélation le compresseur est de pompage de réfrigérant, le moteur du ventilateur souffle de l'air, et la pompe à eau circule l'eau. Lorsque le lot de glace a été entièrement formé, la machine à glaçons arrête le cycle de congélation et le cycle de récolte commence.

Récolte: Pendant le cycle de récolte, le compresseur fonctionne toujours, mais la pompe à eau est arrêtée. La vanne de gaz chaud ouvre, détournant le gaz réfrigérant chaud dans l'évaporateur. Le gaz réfrigérant chaud réchauffe l'évaporateur, ce qui provoque les cubes de glisser comme une unité de l'évaporateur et dans le bac de stockage. Le cycle de congélation redémarre lorsque tous les cubes ont été récoltés.

Comment la machine utilise de l'eau

La machine à glaçons commence par une charge fixe de l'eau qui est contenue dans le bac à eau. Comme l'eau coule à la surface de l'évaporateur de congélation, la partie de l'eau qui ne contient pas d'impuretés minérales gèle et se colle à les moules à glaçons. L'eau contenant des impuretés retombe dans le bac à eau. Pendant le processus de fabrication de la glace, l'eau douce entre dans le bac à eau en continu que l'eau dans le bac se fige en continu dans l'évaporateur.

Entrée d'eau Évaporateur Pompe à eau Vanne de gaz chaud Moteur de ventilateur Condenseur Compresseur

Comment le système de drainage fonctionne lorsque l'eau est pompée

Les composants du système de drainage de l'eau à pompe sont

• Réservoir d'eau
- Carte PC et commutateur 1, 2 de niveau d'eau
• Pompe de vidange de l'eau

FONCTIONNEMENT

• Toute l'eau provenant du débordement et de la glace fondue est recueillie dans le réservoir d'eau.
• Dès que l'eau dans le réservoir atteint le niveau maximum, le commutateur de niveau d'eau 1 se ferme en transmettant un courant à basse tension à la carte PC.

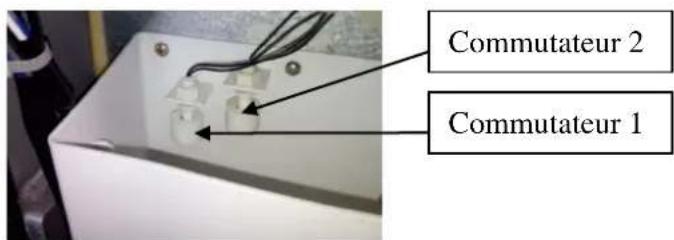

Commutateur 2 Commutateur 1

• La carte PC active la pompe de vidange pendant 20 secondes en pompant le plus de l'eau contenue dans le réservoir.

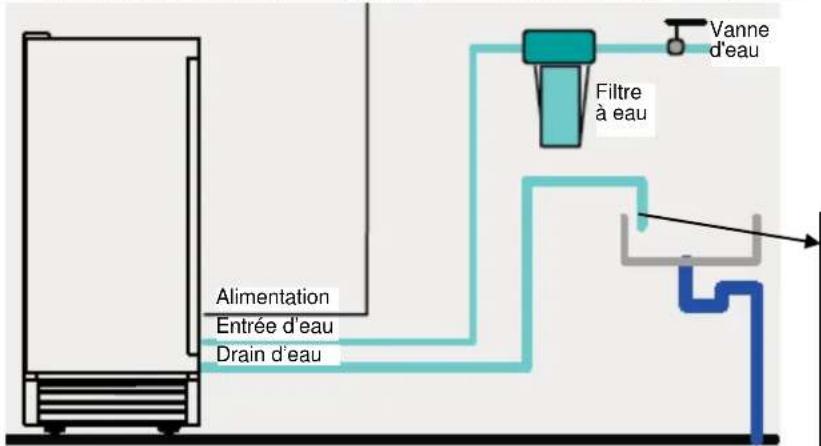

  • L'eau peut être pompée jusqu'à une montée de 1,5m (59") ou

La sortie du tuyau de vidange doit être élevée supérieure à la surface de l'eau pour empêcher l'eau de vidange de refluer dans le réservoir d'eau.

sur une longueur horizontale de 1,5m (59").

- Si le commutateur 2 de niveau d'eau se ferme en transmettant d'un courant à basse tension à la carte PC, la carte PC active le buzzer, vous informant que la pompe de vidange, le commutateur de niveau d'eau ou le tuyau de vidange peut être défectueux.

Diagramme schématique

AVERTISSEMENT!

Si l'alarme sonne, éteindre la machine à glaçons et l'approvisionnement en eau, retirer tous les glaçons du bac de stockage, et essuyer l'eau qui a débordé. Vérifiez s'il y a de l'eau dans le bac d'eau à l'arrière de l'unité; si pas d'eau, la pompe de drainage ne reçoive pas la bonne quantité de courant. Vérifiez la source d'alimentation. Si le problème peut être corrigé, mettez l'appareil en marche. Vérifiez également qu'aucun des conduites d'eau ne sont entortillés. Si le problème persiste, contactez le service à la clientèle à SUMMIT.

Sons normaux

Votre nouvelle machine à glaçons peut faire des sons qui ne sont pas familiers. La plupart des sons sont normaux. Les surfaces dures comme le plancher et les murs peuvent faire les sons sembler plus fort que ce qu'ils sont réellement. La liste suivante décrit les sons qui pourraient être nouveau pour vous et ce qui peut être les faisant.

• Des vibrations sonores peuvent provenir de l'écoulement du fluide frigorigène ou de la ligne d'eau. Articles stockés sur le dessus de l'appareil peut aussi faire des bruits.
• Le compresseur à haut rendement peut faire un bruit pulsant ou aigu.
• L'eau courante peut faire un bruit d'éclaboussure.
• Vous pouvez entendre l'air forcé sur le condenseur par le ventilateur du condenseur.
• Pendant le cycle de récolte, vous pouvez entendre le bruit des glaçons tomber dans le bac de stockage de glace.
• Vous entendrez parfois le bruit de fonctionnement de la pompe de vidange.

Préparation de la machine à glaçons pour un stockage

Si la machine à glaçons ne sera pas utilisée pendant une longue période, ou doit être déplacée vers un autre endroit, il sera nécessaire de drainer le système d'eau.

1. Coupez l'alimentation en eau à la source d'eau principale.
2. Débrancher la ligne d'alimentation en eau de l'entrée d'eau.
3. Coupez l'alimentation électrique à la source principale d'alimentation électrique.
4. Enlevez le bac de stockage de glace pour éliminer toute glace et de l'eau qui restent. Sécher le bac.
5. Retirez le tube de drainage de la cuve d'eau pour évacuer toute l'eau.
6. Laissez la porte ouverte pour permettre la circulation et pour éviter la moisissure.
7. Laissez la ligne d'alimentation en eau et le cordon d'alimentation débranchés jusqu'à ce que prêt à réutiliser.

IMPORTANT:

• Ne touchez pas la fiche d'alimentation lorsque vos mains sont humides.
• Ne jamais débrancher l'appareil en tirant sur le cordon. Saisir la fiche et tirez fermement.

NETTOYAGE ET ENTRETIEN

PRÉCAUTION

Si la machine à glaçons reste inutilisée pendant une longue période, avant la prochaine utilisation elle doit être nettoyée à fond. Suivez attentivement les instructions fournies pour le nettoyage ou l'utilisation de solutions désinfectantes. Ne laissez pas de solution à l'intérieur de l'appareil après le nettoyage.

Un nettoyage périodique et un entretien adéquat assureront l'efficacité, les performances optimales et une longue vie. Les intervalles d'entretien énumérés sont basés sur des conditions normales. Vous voudrez peut-être raccourcir les intervalles si vous avez des animaux, ou il y a d'autres considérations spéciales.

Ce que ne doit pas être fait

Ne gardez jamais quoi que ce soit dans le bac de stockage de glace qui n'est pas de la glace: des objets comme des bouteilles de vin et de bière sont non seulement insalubres, mais les étiquettes peuvent glisser et boucher le drain.

Quelles parties doivent être maintenues propres

Il y a 5 choses à garder propres:

1. L'extérieur
2. L'intérieur
3. Le condenseur
4. Tube de distribution d'eau
5. Le système de fabrication de glace

! AVERTISSEMENT

Avant de procéder à des opérations de nettoyage et d'entretien, assurez-vous que la ligne d'alimentation de l'unité est déconnectée et la ligne d'eau est coupée.

Nettoyage extérieur

La porte et l'armoire peuvent être nettoyées avec un détergent doux et une solution d'eau chaude tels que 28 ml de liquide à vaisselle mélangés avec 2 litres d'eau chaude. Ne pas utiliser de nettoyants à base de solvants ou abrasifs. Utilisez une éponge douce et rincer à l'eau claire. Essuyez avec une serviette propre et douce pour éviter les traces d'eau.

Si le panneau de porte est en acier inoxydable, ce matériau peut se décolorer lorsqu'il est exposé au chlore gazeux et de l'humidité. Nettoyez l'acier inoxydable avec un détergent doux et de l'eau tiède et un chiffon humide. Ne jamais utiliser un agent de nettoyage abrasif.

Nettoyage intérieur

Le bac de stockage de glace doit être désinfecté à l'occasion. Nettoyer le bac à eau avant la machine à glaçons est utilisé pour la première fois et réutilisé après l'arrêt pendant une longue période de temps. Il est généralement pratique pour assainir la cuve après que le système de fabrication de glace a été nettoyé et le bac de stockage de glace est vide.

1. Coupez l'alimentation à l'unité.
2. Ouvrez la porte et sortez le bac de stockage de glace amovible. Avec un chiffon propre,

essuyer l'intérieur de l'unité et le bac à glace avec une solution désinfectante faite de 28 ml d'eau de Javel ou du chlore et 8 litres d'eau chaude (95°F à 115°F).

1. Retirez le tuyau de vidange de la cuve d'eau pour évacuer toute l'eau.
2. Rincez abondamment à l'eau claire.
3. Après le drainage de toute l'eau, remettre le tuyau de vidange de la cuve d'eau dans l'emplacement d'origine.
4. Placez le bac de stockage de glace à l'intérieur de l'unité.
5. Rétablir le courant à l'unité.

La pelle de glace doit être lavée régulièrement. Lavez-la comme tout autre récipient de nourriture.

NE PAS utiliser des produits de nettoyage à base de solvants ou d'abrasifs à l'intérieur. Ces nettoyants peuvent transmettre le goût aux cubes de glace et peuvent endommager ou décolorer l'intérieur.

Nettoyage du condenseur

Un condenseur sale ou bouché empêche une ventilation adéquate, réduit la capacité de fabrication de glace, et provoque des températures de fonctionnement plus élevées que recommandées qui peuvent conduire à l'échec des composants. Le condenseur doit être nettoyé au moins une fois tous les six mois.

1. Débranchez la machine à glaçons ou couper le courant.
2. Retirez délicatement la grille inférieure avant.
3. Enlever la saleté et les peluches du condenseur et le compartiment de l'unité avec la brosse d'un aspirateur.
4. Remontez la grille inférieure avant.
5. Branchez la machine à glaçons ou reconnecter l'alimentation.

Surface du condenseur

AVERTISSEMENT

NE PAS toucher le condenseur. Les bords sont tranchants et peuvent être facilement endommagés.

Nettoyage des tubes de distribution d'eau

Lorsque vous trouvez que les cubes de glace sont incomplètement formés ou le rendement est faible, le tube de distribution d'eau peut être bloqué. Éteignez le bouton d'alimentation, doucement retirer le tube de distribution d'eau, localiser les trous dans le tube de distribution et utiliser un objet pointu comme un cure-dent pour draguer les trous. Ensuite, remettre le tube de distribution d'eau à sa position initiale. Si le tube est mal bloqué, nettoyez-le comme suit:

1. Coupez l'alimentation en eau.
2. Déconnecter le tuyau d'eau du tube de distribution.
3. Sortir doucement le tube de distribution.
4. Avec une brosse, nettoyer le tube avec une solution diluée d'eau chaude et un détergent doux tel que liquide à vaisselles. Après avoir enlevé la saleté et les peluches de la surface, rincer le tube avec de l'eau pure.
5. Remplacer le tube de distribution.
6. Rebranchez l'alimentation en eau.

Nettoyage du système de fabrication de glace

Les minéraux qui sont retirés de l'eau pendant le cycle de congélation finiront par former un dépôt écailleux et dur dans le système d'eau. Le nettoyage régulier du système contribue éliminer l'accumulation de dépôts minéraux. Combien de fois pour nettoyer le système dépend de la dureté de l'eau et l'efficacité de votre filtration. Avec l'eau dure de 300 mg / litre, vous devrez peut-être nettoyer le système aussi souvent qu'une fois tous les 6 mois.

1. Assurez-vous que toute la glace est retirée de l'évaporateur. Si la glace se forme, attendre jusqu'à ce que le cycle est terminé, puis appuyez sur l'interrupteur ON / OFF sur le panneau de commande.
2. Retirer tous les glaçons du bac de stockage.
3. Gardez la machine à glaçons connectée à l'alimentation en eau. Verser 8 oz de Nickel-Safe Ice Maker Cleaner Solution dans le bac à eau. Appuyez ensuite sur l'interrupteur ON / OFF et le bouton CLEAN, ce qui déclenche le cycle de lavage. La machine fonctionnera en mode Automatic Clean (Nettoyage automatique).
4. Prévoyez 30 minutes pour un bon nettoyage. Après le nettoyage, appuyez sur le bouton ON / OFF à nouveau. Utilisez un tuyau de vidange sur le devant de la cuve d'eau pour évacuer les eaux usées dans un récipient pratique.

NOTE: Ne pas évacuer les eaux usées à l'intérieur de l'armoire.

1. Répétez les étapes 3 et 4 (sans Ice Maker Cleaner Solution) trois fois pour rincer le système de fabrication de glace à fond.

NOTE: Ice Maker Cleaner Solution dans le bac à eau pendant le rinçage n'est pas nécessaire.

AVERTISSEMENT

• La solution de nettoyage de la machine à glace contient des acides.
• NE PAS utiliser ou mélanger avec d'autres produits de nettoyage à base de solvant.
• Utiliser des gants en caoutchouc pour protéger les mains. Lisez attentivement les consignes de sécurité importantes sur le récipient du nettoyeur de machine à glace.

• Jeter le premier lot de glace produit après le nettoyage.

• Préparer une solution désinfectante faite de 1 once d'eau de Javel et 2 litres d'eau chaude (95 ° F à 115 ° F). Essuyer l'ensemble du bac à l'intérieur et à l'extérieur, couvrant toute la surface des murs.

• Remplissez un vaporisateur avec la solution désinfectante et arroser tous les coins et les bords, en veillant à couvrir toutes les surfaces avec la solution.
• Laisser la solution être en contact pendant au moins 3 minutes, puis séchez.
• Répétez l'étape 5 pour rincer le système de fabrication de glace une fois de plus.
• Appuyez à nouveau sur le bouton ON / OFF. La machine retourne au mode de fabrication de glace régulière. Jeter le premier lot de glace.

Panneau de contrôle :

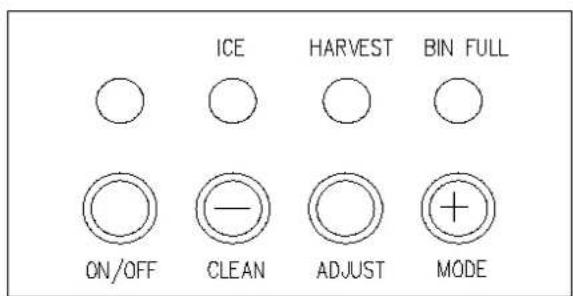

PANNEAU DE CONTRÔLE

ICE HARVEST BIN FULL ON/OFF CLEAN ADJUST MODE

Description des voyants et boutons :

1. Voyant BIN FULL (rouge) : Voyant qui indique que le bac à stockage est plein

Lorsque cela est allumé, le bac à stockage de glace est plein de glace ou il y a quelque chose bloquant la sonde bac-plein. L'unité cessera de fonctionner. Lorsque les glaçons sont retirés du bac à stockage de glace, ce qui libère la sonde bac-plein, le voyant rouge restera clignotant pendant 3 minutes, puis l'appareil va redémarrer et revenir au mode de fabrication de glace.

1. Voyant ICE (vert) : Voyant indiquant que la fabrication de glace est en cours

Lorsque cela est allumé, l'appareil fonctionne dans le mode de fabrication de glace commandée par une sonde de température sur l'évaporateur. Lorsque le voyant vert clignote, l'appareil fonctionne en mode de fabrication de glace contrôlée par une minuterie fixe.

1. Voyant HARVEST (jaune) : Voyant indiquant que la glace est en cours de récolte

Lorsque cela est allumé, l'appareil fonctionne en mode de récolte de glace contrôlée par la sonde de glace pleine.

1. Bouton MODE : Principalement pour le service. Lorsque cette option est activée, le mode de fabrication de glace change au mode de récolte de glace ou vice-versa. Le mode peut être jugé à partir de l'état des voyants vert et jaune.

2. Bouton ADJUST : Principalement pour le service. Lorsque cela est pressé plus de 3 secondes, l'appareil passe en mode de réglage de la taille de glaçons. Le mode peut être jugé à partir de l'état du voyant jaune.

Guide pour l'ajustement de la taille des glaçons :

1. Appuyez et maintenez enfoncé le bouton ADJUST pendant au moins 3 secondes.

L'unité entrera en mode Réglage de la taille des glaçons. Le voyant HARVEST (jaune) clignote en continu pendant le réglage de la taille de la glace. Relâchez le bouton lorsque le voyant clignote en continu pour ajuster la taille des glaçons.

1. Alors que dans le mode de réglage de la taille des glaçons, appuyez sur le bouton

CLEAN (-) ou le bouton MODE (+) pour la taille souhaitée de la glace.

Réglage des glaçons plus petits :

En appuyant sur le bouton CLEAN (-), vous pouvez diminuer la taille des glaçons. Le voyant ICE (vert) clignote lorsque vous abaissez la taille de la glace et sera finalement clignoter au réglage de la plus petite taille des glaçons.

Réglage des glaçons plus grands :

En appuyant sur le bouton MODE (+), vous pouvez augmenter la taille des cubes de glace. Le voyant BIN FULL (rouge) clignote comme une plus grande taille est réglée et clignotera lorsque le réglage de la plus grande taille de la glace a été atteint.

Au bout de 10 secondes sans aucune opération, l'appareil retourne au mode précédent.

NOTE: Pendant le réglage de la taille de la glace, les voyants BIN FULL, ICE et HARVEST clignotants tout à la fois indiquent que l'appareil est dans le réglage d'usine de défaut de la taille de la glace.

FONCTIONS PRINCIPALES

1. Le mode opératoire est complètement automatique.

2. Lorsque le bac de stockage de glace est plein de glaçons, la machine cesse de faire automatiquement la glace. Il commence à faire de la glace à nouveau après les cubes de glace sont enlevés.

3. Les différentes couleurs de l'affichage LED indiquent les différents modes de fonctionnement.

4. Une sonde sensible et une minuterie précise améliorent la performance de la machine à glaçons.

5. Un système de protection du compresseur est intégré.

DÉPANNAGE

Avant d'appeler pour de service

Si l'appareil semble défectueux, lisez la section FONCTIONNEMENT de ce manuel en premier. Si le problème persiste, consultez le Guide de dépannage sur les pages suivantes. Certains des problèmes mentionnés dans le Guide peuvent être résolus facilement sans un appel de service.

Guide de dépannage

Problème	Cause possible	Correction probable
La machine à glaçons ne fonctionne pas.	L'appareil est débranchée.	Branchez la machine à glaçons.
	Le fusible est grillé.	Remplacer le fusible. Si cela se reproduit, appelez le service pour vérifier un court-circuit dans l'unité.
	Le bouton d'alimentation de la machine à glaçons est réglé sur OFF (Arrêt).	Mettez le bouton d'alimentation de la machine à glaçons à ON (Démarrage).
	Le bac à stockage de glace est plein de glace.	Retirez quelques cubes de glace. Assurez-vous que la sonde bac-plein est libre de glace.
L'eau n'alimente pas dans la machine après que la machine démarre.	Le robinet d'alimentation en eau est fermé.	Ouvrez le robinet d'alimentation en eau.
	Le tuyau d'alimentation en eau n'est pas correctement connecté.	Rebranchez le tuyau d'alimentation en eau.
La machine fait de la glace, mais le bac ne remplit pas avec de la glace.	Le condenseur peut être sale.	Nettoyer le condenseur.
	Le flux d'air à la machine à glaçons peut être obstrué.	Vérifier l'installation.
	La température ambiante et la température de l'eau sont élevées, ou l'unité se trouve à proximité d'une source de chaleur.	Vérifier l'installation.
Fuite d'eau de l'unité	De l'eau tombe sur le sol lorsque vous ouvrez la porte pour enlever de la glace du bac à stockage.	Condensation normale sur la porte ou un peu de l'eau avec la glace. Faites attention lorsque vous prenez la glace.
	La connexion d'approvisionnement en eau fuit.	Serrer l'installation. Voir Connexion de la ligne d'eau à la page 70.
	Le tuyau de vidange est plus élevé que la sortie de vidange.	Abaisser le tuyau de vidange.
Les cubes sont partiellement formés ou sont en blanc sur le fond.	Pas assez d'eau dans le bac à eau.	Vérifier si la pression d'alimentation en eau est inférieure à 15 psig.
		Vérifier l'alimentation en eau ou le filtre peut être restreint.
		Vérifier une fuite d'eau au bac d'eau.
Bruit lors du fonctionnement	Les pieds ne sont pas nivelés et verrouillés.	Niveler et verrouiller les pieds. Voir Nivellement de la machine à glaçons.
	Certains sons sont normaux.	Voir Bruits normaux.
La machine à glaçons arrête soudainement tout en faisant la glace.	L'électricité est coupée.	Rebranchez la ligne d'alimentation.
	La température ambiante est hors de la gamme indiquée.	Coupez l'électricité et laissez la machine à glaçons débranchée jusqu'à ce que la température soit revenue à portée de la gamme indiquée.
	Le bac à stockage de glace est plein de glace.	Retirez quelques cubes de glace; assurez-vous que la sonde bac-plein est libre de glace.
Le corps de la machine à glaçons est électrifié.	La ligne de terre n'est pas dans la douille.	Utilisez une douille répondant aux exigences de mise à la terre.
Du calcaire se produit fréquemment dans la machine.	Le niveau de dureté de l'eau est trop élevé.	Installez un dispositif d'adoucissement de l'eau en face de l'entrée d'eau.
Il y a des fuites d'eau du bac à stockage de glace.	Le trou de vidange sous le bac à stockage de glace est bloqué.	Retirez le bac à stockage de glace et nettoyez le trou de vidange.
	Le tuyau de vidange est plié ou mal placé plus haut que le plancher du bac à stockage de glace.	Vérifiez le tuyau de vidange pour être sûr que l'eau peut être vidangée sans entrave.
Alarme avertisseur sonore	Problème dans le pompage de l'eau	Vérifier le bon fonctionnement de la pompe à eau de vidange, l'interrupteur de niveau d'eau et le tuyau de vidange.

Garantie limitée de SUMMIT®

SUMMIT® Appliance garantit ce produit d'être libre de défauts de matériaux et de fabrication pour une période d'un an à compter de la date d'achat d'origine ou de livraison. Toutes les pièces jugées défectueuses seront remplacées par SUMMIT® sans frais pour vous. Les pièces en plastique et les armoires extérieures sont garantis à être fabriqués à des normes acceptables commercialement et exempts de défauts au moment de la livraison. Le compresseur (partie seulement) est en outre garanti pour quatre années supplémentaires à l'acheteur original seulement.

Cette garantie limitée ne couvre pas:

1. Une mauvaise installation
2. De mauvais usage de clientèle, de négligence ou de dommages
3. Courant électrique incorrect
4. Des produits avec le numéro de série modifiés ou effacés
5. Des produits vendus ou utilisés en dehors de la cinquante États-Unis ou le District de Columbia
6. Les appareils ménagers utilisés dans des applications commerciales
7. Les dommages à ce produit des accidents, des modifications, le non-respect des instructions, les incendies, les inondations, les tremblements de terre, la guerre, des troubles civils ou actes de Dieu.

SUMMIT® n'est pas responsable des dommages consécutifs ou accessoires.

ATTENTION! Ce produit peut contenir des produits chimiques reconnus par l'État de la Californie pour causer le cancer ou des défauts de naissance et d'autres dangers pour la reproduction. Pour plus d'informations, visitez le site: www.summitappliance.com/prop65

Produits chimiques reconnus par le fabricant qui sont présents dans ce produit en concentrations supérieures aux limites permises: AUCUNS.

Télécopieur : 1-844-478-8799

Site Internet : www.summitappliance.com

NSF®

Testé et certifié à la norme NSF 12 par NSF International

BIM44 G OM-ESF-0816

Printed in China

Impreso en China

Imprimé en Chine
