MODE D'EMPLOI

GRAPH 90 E CASIO

+ Le contenu de ce manuel est susceptible d'être modifié sans préavis.

- Aucune partie de ce manuel ne peut être reproduite sous quelque forme que ce soit sans la permission écrite du fabricant.

+ Conservez la documentation à portée de main pour toute référence future.

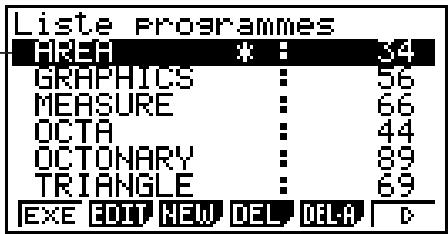

. Menu de programmation (PRGM)

. Utilisation de l'écran de configuration . Capture d'écran... 10. En cas de problème persistant

. Calculs binaire, octal, décimal et hexadécimal avec entiers

. Calculs matriciels. . Tracé de deux graphes sur le même écran. . Représentation graphique manuel . Utilisation de tables . . Représentation graphique dynamiqu . Représentation graphique d’une formule de récurrence 4. Exécution de calculs statistiques 5. Tests. 6 Guide des commandes . Utilisation des fonctions de la calculatrice dans un programme . Liste des commandes du mode PRGM . Bibliothèque de programmes.

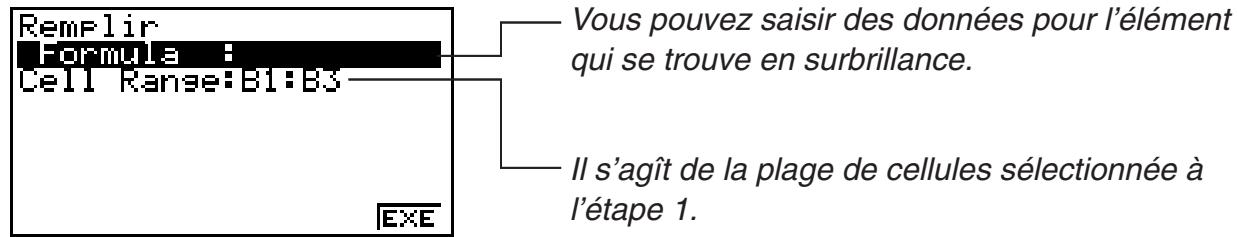

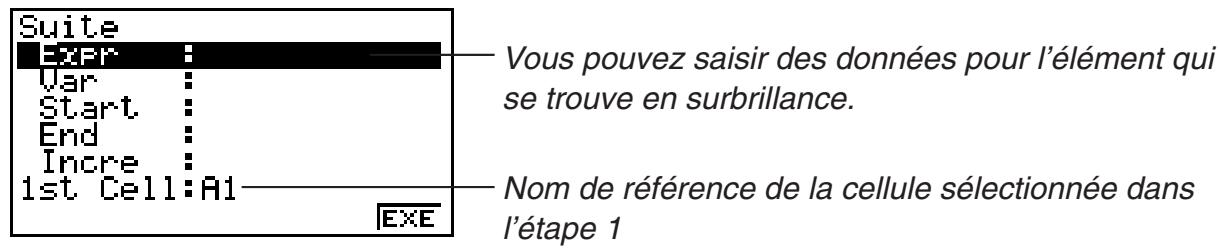

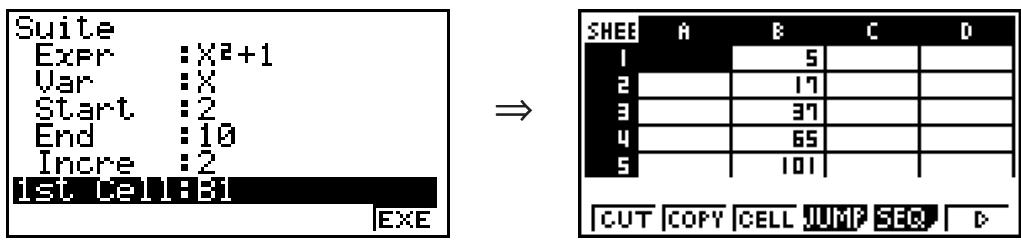

Chapitre 9 Feuille de Calcul

1. Notions fondamentales du Tableur et le menu de fonctions 2. Opérations fondamentales du Tableur 8. Utilisation des commandes spéciales du mode SeSHT 4. Traçage de graphes statistiques et calculs statistiques et de régression.

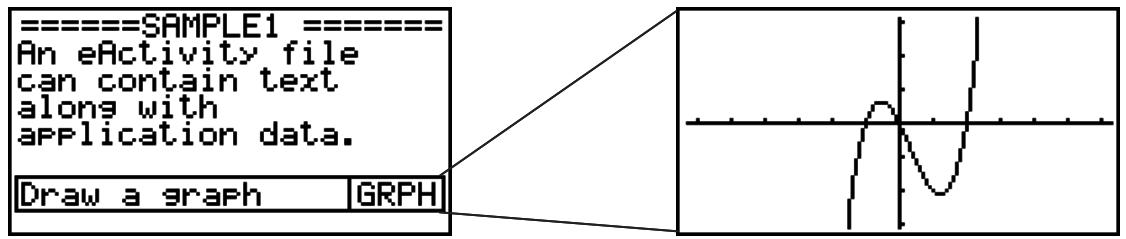

5. Mémoire du mode SeSHT Chapitre 10 L’eActivity

1. Aperçu de l'application eActivity 2. Menus de fonctions de l’application eActivity 8. Opérations sur les fichiers eActivity. 4. Saisie et édition de données

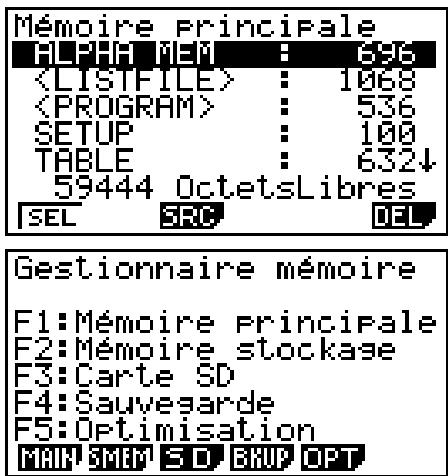

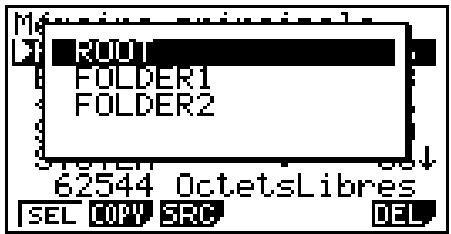

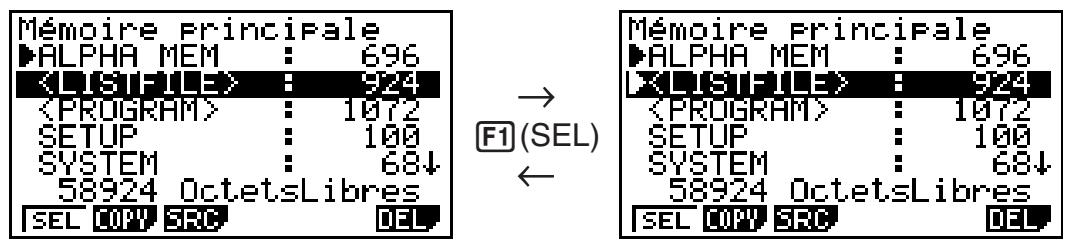

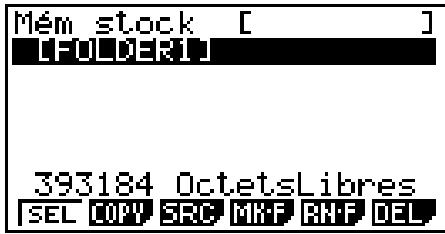

Chapitre 11 Gestionnaire de la mémoire

1. Utilisation du gestionnaire de mMÉMOIre 11-1

Chapitre 12 Menu de réglages du système

1. Utilisation du menu de réglages du système. 2. Réglages du système

.12-1 3. Communication des données 4 5

. Précautions lors la communication de données

+ Saisie et affichage naturel des données mathématiques

Sous le paramétrage initial par défaut, la calculatrice GRAPH95, GRAPH75+ E, GRAPH75+,

GRAPH75 ou GRAPH35+ E est configuré pour utiliser le « mode d'écriture mathématique » ce qui active la saisie et l'affichage naturel des expressions mathématiques. Cela signifie que vous pouvez définir des fractions, des racines carrées, des différentiels et autres expressions comme si on les écrivait à la main. Dans le « mode d'écriture mathématique », la plupart des résultats des calculs sont visualisés avec cet affichage naturel.

Pour saisir et afficher des expressions de calcul sur une seule ligne vous pouvez sélectionner aussi le « mode d'écriture linéaire ». Avec la calculatrice GRAPH95, GRAPH75+ E GRAPH75+, GRAPH75 ou GRAPH35+ E le mode d'écriture mathématique est configuré comme paramétrage initial par défaut.

Les exemples montrés dans ce mode d'emploi sont présentés principalement en utilisant le mode d'écriture linéaire. Si vous utilisez la calculatrice GRAPH95, GRAPH75+ E,

GRAPH75+, GRAPH75 ou GRAPH35+ E notez les points suivants :

+ Pour obtenir de l'information concernant le basculement entre le mode d'écriture mathématique et le mode d'écriture linéaire, voir l'explication sur le paramètre « Input/

Output » (mode d’entrée/sortie) dans « Utilisation de l'écran de configuration » (page 1-27).

+ Pour obtenir de l'information concernant l'entrée et l'affichage de données avec le mode d'écriture mathématique, voir « Utilisation du mode d'écriture mathématique » (page 1-10).

e Pour les propriétaires de modèles non pourvus du mode d'écriture mathématique (GRAPH25+ E)...

La GRAPH25+ E ne possède pas le mode d'écriture mathématique. Avec ce modèle, lors de la réalisation de calculs proposés dans ce manuel, utilisez le mode de saisie linéaire. Les propriétaires de la GRAPH25+ E doivent ignorer toutes les explications de ce manuel qui concernent le mode d'écriture mathématique.

Cette suite de touches indique que vous devez appuyer sur (Ga) puis sur pour écrire le symbole Ÿ . Toutes les opérations qui nécessitent l’utilisation de plusieurs touches sont indiquées de cette façon. Les indications sur les touches proprement dites sont suivies du caractère ou de la commande à saisir entre parenthèses.

+ Dans ce manuel, l'opération en cours affectée à une touche de fonction est indiquée entre parenthèses après le nom de la touche. (F1] (Comp), par exemple, indique que par une pression sur (F1) vous sélectionnez {Comp}, qui apparaît aussi sur le menu de fonctions.

+ Quand (>) est indiqué sur le menu de fonctions pour la touche (F6), ce symbole signifie

qu'en appuyant sur vous afficherez la page suivante ou précédente des options de ce menu.

- Les titres des menus dans le manuel indiquent l'opération de touches nécessaire pour afficher le menu expliqué. L'opération d’un menu affiché en appuyant sur puis {LIST} apparaîtra comme suit : [OPTNI]-[LIST].

- L'utilisation de la touche (F6)(©>) pour le changement de page d’un menu n'est pas indiquée dans les titres des menus.

e Liste de commandes

La liste des commandes du mode PRGM (page 8-39) fournit un organigramme des différents menus correspondant aux touches de fonction. Elle vous indique comment accéder au menu de commandes souhaité.

Exemple : L'opération suivante affiche Xfct : [VARS]J-[FACT]-[Xfct]

SYSTEM et appuyez sur ®, puis sur (F1( @ ) pour afficher l'écran de réglage du

Contraste + Les modes et fonctions suivants sont désactivés. GRAPH75+ E : mode e - ACT, mode MEMORY, mode E-CON3, commandes vectorielles, transfert de données, applications supplémentaires, langues supplémentaires, édition du nom d'utilisateur. GRAPH35+ E/GRAPH25+ E : mode MEMORY, mode E-CON2 (GRAPH35+ E seulement), transfert de données, édition du nom d'utilisateur. GRAPH95/GRAPH75+/GRAPH75 : mode e + ACT, mode MEMORY, mode PRGM, mode E-CON3, commandes vectorielles, commandes de programme (4 (commande de sortie), : (commande d'instructions multiples), « (retour chariot)), transfert de données, applications supplémentaires, langues supplémentaires, édition du nom d'utilisateur. (2) Un ordinateur (avec le logiciel FA-124 installé) et un câble USB* * La calculatrice GRAPH25+ E ne possède pas de port USB, elle ne prend donc pas en charge cette méthode.

+ Vous pouvez télécharger le logiciel FA-124 à partir de l'adresse suivante http://edu.casio.com/education/support_software/.

+ La mise en place d’un jeu de piles neuves est recommandée avant d'utiliser le mode

+ La LED clignote lorsque la calculatrice est en mode Examen, de sorte que davantage d'énergie est utilisée. Veillez à quitter le mode Examen dès que possible une fois la session d'examen terminée.

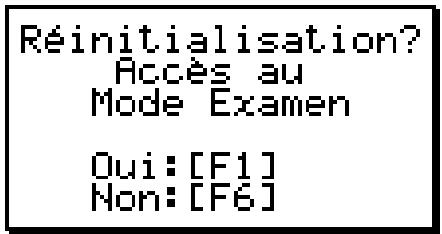

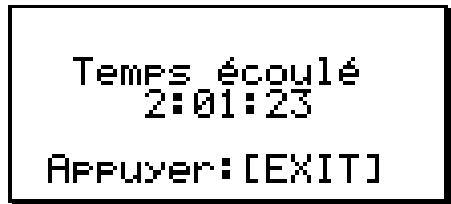

e Accès au mode Examen

1. Appuyez sur (Gr) Ke) (OFF) pour mettre la calculatrice hors tension.

ACCÈS au Accéder au Made Examen Made Examen * Qui: CF11 Qui: [F1] Hors CF] Hors CFÉ] GRAPH75+ E/GRAPH35+ E/ GRAPH95/GRAPH75+/ + Ceci permet d'afficher la boîte de dialogue indiquée ci-dessous.

L'icone inverse les couleurs ([fl) pour indique qu'une opération de calcul est en cours.

Dans le mode Examen, le délai de mise hors tension automatique est fixé à environ 60 minutes (GRAPH95/GRAPH75+ E/GRAPH75+/GRAPH75 seulement).

Si vous appuyez sur la boîte de dialogue suivante s'affiche. La boîte de dialogue indique le temps écoulé dans le mode Examen (GRAPH95/GRAPH75+/GRAPH75 seulement).

- Retirez les piles de la calculatrice. - Supprimez les données de la mémoire principale.

- Entrer à nouveau en mode Examen lorsque vous êtes déjà en mode Examen. viii

Appuyer sur le bouton .

Ppuy Oui Non RESTART Retirer les piles de la . - P Oui Non calculatrice Supprimer les données de la . IPP : Le Oui Non mémoire principale

e Quitter le mode Examen

Il existe trois manières de quitter le mode Examen. (1) Quitter le mode Examen en raccordant une autre calculatrice 1. Sur la calculatrice qui se trouve en mode Examen (calculatrice A), accédez au mode LINK, puis appuyez sur (F4 (CABL) (F2) (3PIN)*. * GRAPH95/GRAPH75+ E/GRAPH75+/GRAPH75/GRAPH35+ E seulement 2. Utilisez le câble SB-62 pour accorder la calculatrice A à une autre calculatrice qui ne se trouve pas en mode Examen (calculatrice B). 8. Sur la calculatrice À, appuyez sur (F](RECV). 4. Sur la calculatrice B*', accédez au mode LINK, puis appuyez sur (F3)(EXAM) F1 (UNLK) F1 (Oui). + Vous pouvez également transférer des données de la calculatrice B à la calculatrice A. Exemple : Pour transférer des données de configuration sur la calculatrice A

1. Sur la calculatrice B, accédez au mode LINK, puis appuyez sur (F)(TRAN)

3. Sur l'ordinateur, lancez le logiciel FA-124.

4. Sur l'ordinateur, cliquez sur le bouton Ée] de la barre d'outils.

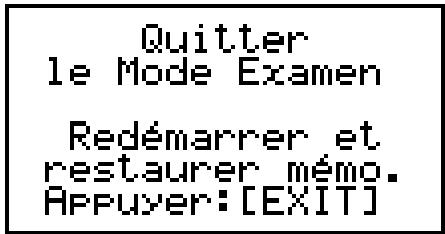

+ La boîte de dialogue ci-dessous s'affiche lorsque vous sortez du mode Examen.

Quitter le Mode Examen

Fedémarrer et restaurer méme.

+ Le logiciel FA-124 affiche un message d'avertissement à ce stade, mais il suffit de l'ignorer.

(3) Sortie du mode Examen en laissant s’écouler 12 heures (GRAPH95/GRAPH75+/ GRAPH75 seulement)

La mise en marche de la calculatrice environ 12 heures après l'entrée dans le mode

Examen, provoquera la sortie automatiquement du mode Examen.

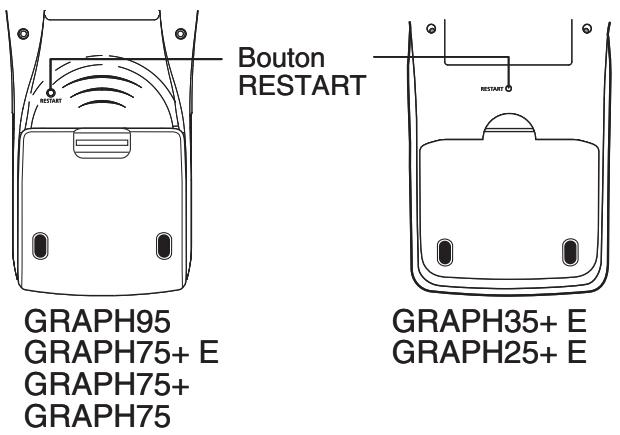

Si vous appuyez sur le bouton RESTART ou si vous remplacez les piles avant d'allumer la calculatrice, elle entrera de nouveau dans le mode Examen lorsqu'elle sera allumée, même si 12 heures se sont écoulées.

- L'icône [ disparaît de l'écran et la LED d'état du mode Examen s'éteint lorsque la calculatrice quitte le mode Examen.

° Affichage de l’aide du mode Examen

Vous pouvez afficher l’aide du mode Examen en mode LINK. (F3) (EXAM) F2 (ENTR)... Affiche l’aide relative à l'accès au mode Examen.

(EXAM)[F3)(APP).. Affiche l’aide relative aux modes et fonctions désactivés dans le mode Examen.

(3)(EXAM)F4(EXIT)... Affiche l’aide relative à la fermeture du mode Examen.

1. Appuyez sur (NN) pour afficher le menu principal.

2. Utilisez les touches du pavé directionnel (@, ®, @, Icône actuellement sélectionnée

- Utilisez uniquement les procédures décrites ci-dessus pour accéder à un mode. Sinon, vous vous trouverez dans un mode différent de celui que vous pensiez avoir sélectionné.

La signification de chaque icône est la suivante.

Icône Nom de mode Description

EUH RUN Utilisez ce mode pour les calculs arithmétiques et les calculs EF (GRAPH25+ E de fonction, ainsi que pour les calculs impliquant des valeurs seulement) binaires, octales, décimales et hexadécimales. Eau RUN + MAT“! Utilisez ce mode pour les calculs arithmétiques et les +=le (exécution + calculs de fonction, les calculs binaires, octaux, décimaux et matrices + hexadécimaux, les calculs des matrices et des vecteurs”?. vecteurs*?) STAT STAT Utilisez ce mode pour effectuer des calculs statistiques à FA (statistiques) variable unique (écart-type) ou à variable double (régression),

pour effectuer des tests, analyser des données et pour tracer des graphes statistiques.

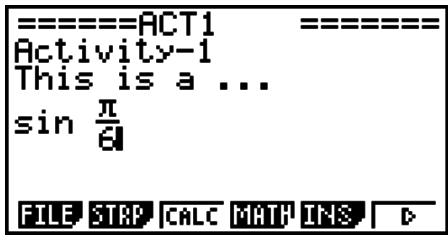

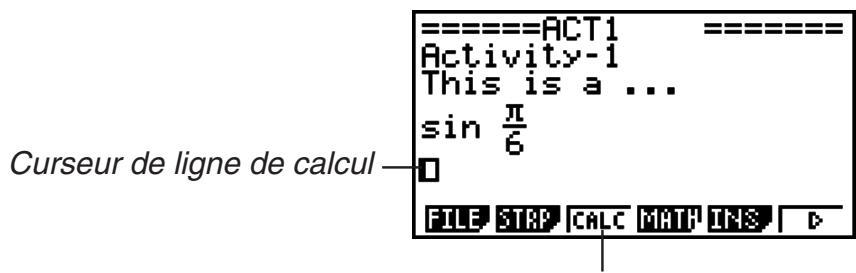

ÉACT e + ACT*? eActivity permet de saisir du texte, des expressions

(eActivity) mathématiques et d’autres données comme sur un portable. Utilisez ce mode pour sauvegarder du texte ou des formules, ou les données des applications de la calculatrice sous forme

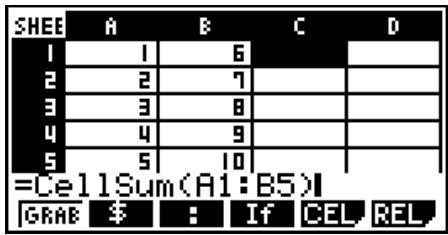

S:SHT S + SHT*2 Utilisez ce mode pour les calculs sur les feuilles de calculs. EF (tableur) Chaque fichier contient une feuille de 26 colonnes et 999

lignes. Dans ce mode vous pouvez non seulement utiliser les commandes de la calculatrice et les commandes du mode SeSHT, mais aussi effectuer des calculs statistiques et représenter des statistiques de la même façon que dans le

GEAFH GRAPH Utilisez ce mode pour stocker des fonctions graphiques et pour Ed (graphe) tracer des graphes à partir de ces fonctions. CHA DYNA*! Utilisez ce mode pour stocker des fonctions graphiques et pour PA (graphe tracer plusieurs graphes en changeant les valeurs affectées dynamique) aux paramètres d’une fonction. TAËLE TABLE Utilisez ce mode pour stocker des fonctions, créer un tableau

de valeurs et tracer le graphe.

COHICE CONICS*' Utilisez ce mode pour tracer des graphes de sections

+ E (coniques) coniques. EUR EQUA Utilisez ce mode pour résoudre des équations linéaires de “0 (équation) deux à six inconnues et des équations d'ordre supérieur du 2°" au 6°"° degré. FEGH PRGM Utilisez ce mode pour stocker des programmes dans la zone E (programme) de programmes et lancer des programmes. TUE TVM*! Utilisez ce mode pour effectuer des calculs financiers et tracer ri = (finance) des graphes de cash-flow et d’autres types de graphes. E°COHE| | E-CON2** Utilisez ce mode pour contrôler l’analyseur de données Lliélr optionnel EA-200. E-COHS| | E-CON3* Utilisez ce mode pour contrôler l’analyseur de données LÉ disponible en option. LIHE LINK Utilisez ce mode pour transférer le contenu de la mémoire (liaison) ou des données de sauvegarde sur une autre machine ou un ordinateur. MELRRY MEMORY Utilisez ce mode pour travailler sur des données stockées og (mémoire) dans la mémoire. EYSTEM| | SYSTEM Utilisez ce mode pour initialiser la mémoire, ajuster le contraste EE (système) et effectuer d’autres réglages du système.

* Ne sont pas inclus sur la GRAPH25+ E.

* Ne sont pas inclus sur la GRAPH35+ E/GRAPH25+ E.

* GRAPH95/GRAPH75+ E/GRAPH75+/GRAPH75 seulement

La calculatrice emploie deux types d'écrans : un écran de texte et un écran graphique. L'écran de texte peut contenir 21 caractères sur une ligne et 8 lignes, y compris la ligne inférieure utilisée pour le menu de touches de fonction. L'écran graphique utilise une zone de 127 points (1) x 63 points (h).

Écran de texte Écran graphique

Vous pouvez choisir une des deux plages pour l'affichage automatique normal.

Norm 1... 102 (0,01) > Ixl, xl z 101

en appuyant sur #. Vous pouvez aussi utiliser ® pour aller à la fin du calcul et continuer à saisir des données.

+ Pour la saisie de données vous pouvez sélectionner soit le mode d'insertion ou le mode surécriture.* Dans ce mode, le texte saisi remplace le texte dans la position du curseur.

Vous pouvez basculer entre les modes d'insertion et surécriture en effectuant les opérations

suivantes : INS). Le curseur a l'aspect « I » pour l'insertion et l'aspect « = » pour surécriture.

*1 Pour tous les modèles, à l'exception de GRAPH25+ E, le basculement entre le mode d'insertion et de surécriture est possible seulement lorsque le mode d'écriture linéaire est sélectionné (page 1-27).

° Pour changer un pas

Exemple Changer cos60 en sin60

GO cos éd ©©© Eos 66 e Pour insérer un pas

Exemple Remplacer 2,36? par sin2,36?

de répétition peut être rappelé par une pression sur © ou ®.

Lorsque vous appuyez sur ®), le calcul apparaît avec le curseur au début. Une pression sur © permet de faire apparaître le curseur à la fin du calcul. Vous pouvez effectuer des

changements dans le calcul, puis le réexécuter.

+ La mémoire de répétition est activé seulement dans le mode d'écriture linéaire. Dans le mode d'écriture mathématique, la fonction historique est utilisée à la place de la mémoire de répétition. Pour plus de détails, voir « Fonction historique > (page 1-17).

Exemple 1 Effectuer les deux calculs suivants

4,12 x 6.4 = 26,368 4,12 x 7,1 = 29,252 @&S, vous pouvez donc rappeler et exécuter un calcul même après avoir appuyé sur la touche ag.

HE Pour faire des corrections dans le calcul d’origine

Exemple 14 +0 x 2,3 tapé par erreur à la place de for 14 + 10 x 2,3

+ Toutes les procédures décrites ici utilisent le mode d'écriture linéaire. Pour plus de détails concernant les opérations copier et coller lorsque le mode d'écriture mathématique est sélectionné, voir « Utilisation du presse-papier pour copier et coller avec le mode d'écriture mathématique >» (page 1-18).

e Pour définir le texte à copier

1. Amenez le curseur (1) au début ou à la fin du texte que vous voulez copier, puis appuyez sur la touche () (CLIP). Le curseur prend la forme « mi ».

° Pour couper le texte

1. Amenez le curseur (1) au début ou à la fin du texte que vous voulez couper, puis appuyez sur la touche () (CLIP). Le curseur prend la forme « mi ».

Amenez le curseur à l'endroit où vous voulez coller le texte et appuyez sur Œ@(PASTE). Le contenu du presse-papiers est collé à la position du curseur.

e Utilisation du catalogue pour entrer une commande

1. Pour afficher un catalogue alphabétique des commandes, appuyez sur (CATALOG).

- L'écran qui s'affiche en premier est le dernier ayant été utilisé pour l'entrée de commandes.

4. Saisissez la première lettre de la commande que vous voulez entrer. Ceci provoquera l'affichage de la première commande qui commence par cette lettre.

5. Pour mettre en surbrillance la commande que vous voulez entrer, utilisez les touches du pavé directionnel (@, ®@) et appuyez ensuite sur (FT (INPUT) ou sur Ex.

Exemple Utiliser le catalogue pour saisir la commande CirGraph

+ Les opérations de cette section s'effectuent toutes dans le mode d'écriture mathématique.

- Le paramétrage initial par défaut est le mode d'écriture mathématique. Si vous avez basculé vers le mode d'écriture linéaire, revenez sur le mode d'écriture mathématique avant d'effectuer les opérations de cette section. Pour plus d’information sur le changement de modes, voir « Utilisation de l'écran de configuration » (page 1-27).

- Avant d'effectuer les opérations de cette section, basculez vers le mode d'écriture mathématique. Pour plus d’information sur le basculement entre les modes d'écriture, consultez « Utilisation de l'écran de configuration » (page 1-27).

+ Dans le mode d'écriture mathématique, toute saisie se fait en mode d'insertion (et pas en mode d’écrasement). Notez que l'opération de touches {8 (INS) (page 1-6) que vous utilisez en mode d'écriture linéaire afin de basculer vers le mode d'insertion, en mode d'écriture mathématique elle réalise une fonction complètement différente. Pour obtenir plus d'information, voir « Utilisation de valeurs et d'expressions comme arguments » (page 1-14).

+ Sauf indication en contraire, toutes les opérations de cette section s'effectuent dans le mode

Différentielle quadratique*s (Saisie par le menu MATH*?) 7

Intégrale** (Saisie par le menu MATH?) 8 Calcul de Z*{ (Saisie par le menu MATH*?) 11 Matrice, Vecteur (Saisie par le menu MATH?) 14% Parenthèses et 1 — (utilisées lors de la saisie de Œ({) et (0) n rnoenectours lors de la saisie de Œ(L)et au) 1

* Les fractions en notations anglo-saxonne ne sont possibles que dans le mode d'écriture mathématique.

*2 Pour le détail sur la saisie de fonctions par le menu de fonctions MATH, reportez-vous à

« Utilisation du menu MATH » indiqué ci-dessous.

* La tolérance ne peut pas être spécifiée dans le mode d'écriture mathématique. Si vous voulez la spécifier, utilisez le mode d'écriture linéaire.

** Pour le calcul de X dans le mode d'écriture mathématique, l’incrément est toujours 1. Si vous voulez utiliser un autre incrément, utilisez le mode d'écriture linéaire.

* C'est le nombre d'octets pour une matrice de 2 x 2.

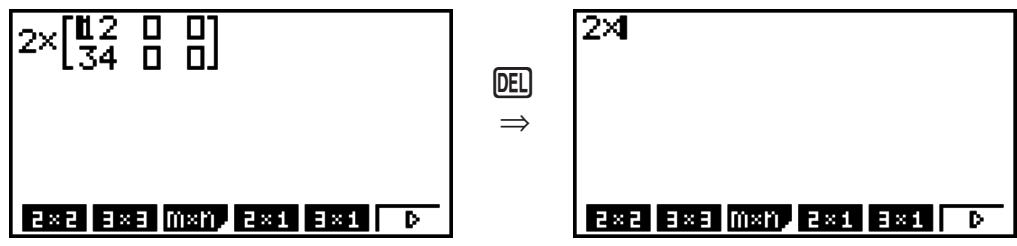

e Utilisation du menu MATH Dans le mode RUN * MAT, le menu MATH suivant s'affiche par une pression de (F4 (MATH).

Vous pouvez utiliser ce menu pour l'écriture naturelle de matrices, de différentielles,

à la position du curseur lorsque vous saisissez des valeurs et des données.

Exemple 1 Ecrire 25 +1

® E EH) = ® al eo 2+il Ecrire 1+ il x +1dx

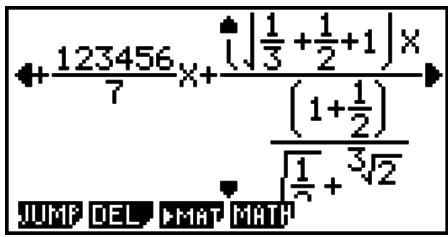

e Si le calcul est trop long pour s’afficher complètement dans la fenêtre d'affichage

continue dans le sens indiqué. T Lorsqu'une flèche apparaît, vous pouvez utiliser les

touches du pavé directionnel pour faire défile le contenu 1 de l'écran et voir les autres termes du calcul. LUMETEL Jrrii y

(120 points). Il n’est pas possible de saisir une expression qui dépasse cette limite.

e Utilisation de valeurs et d'expressions comme arguments

Une valeur ou une expression déjà saisie peut être utilisée comme argument d’une fonction.

Après avoir saisi, par exemple, « (2+3) », vous pouvez le faire devenir l'argument de V, avec

1. Déplacez le curseur pour le placer juste à la gauche de la partie de l'expression qui doit devenir l'argument de la fonction que vous voulez insérer.

- Le curseur prend la forme du curseur d'insertion (B).

3. Appuyez sur G3(V ) pour insérer la fonction v

- La fonction V est insérée et l'expression entre parenthèses devient l'argument.

e Édition de calculs dans le mode d'écriture mathématique

L'édition de calculs dans le mode d'écriture mathématique s'effectue en principe de la même

façon que dans le mode d'écriture linéaire. Pour le détail, reportez-vous à « Edition de

calculs » (page 1-6).

sert toujours à faire un retour en

+ Vous pouvez déplacer le curseur de la façon suivante lors de la saisie de calculs sous mode d'écriture mathématique.

Pour faire ceci : Appuyez sur cette touche :

Faire revenir le curseur au début du calcul lorsqu'il est à la fin ® Faire passer le curseur à la fin du calcul lorsqu'il est au début ©

- Pour défaire la dernière opération de touche, appuyez sur: [Al (UNDO).

- Pour refaire une opération de touche que vous venez de défaire, appuyez encore sur :

+ Vous pouvez utiliser UNDO pour annuler une opération de touche (ag. Après avoir appuyé sur pour effacer une expression que vous venez d'entrer, l'appui sur (Al 1 (UNDO) restaure ce qui se trouvait sur l'écran avant d'appuyer sur (A9.

+ Vous pouvez utiliser aussi UNDO pour annuler une opération de touche du pavé directionnel. Si vous appuyez sur ® pendant la saisie et puis vous appuyez sur

(UNDO), le curseur retourne à la position où il se trouvait avant d'appuyer sur ®.

+ L'opération UNDO est désactivée lorsque le clavier est verrouillé en alpha-locked. L’appui sur UNDO) lorsque le clavier est verrouillé en alpha-locked effectue la même opération d'effacement que la touche seule.

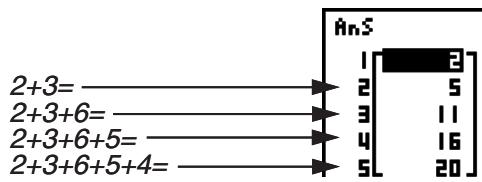

éléments s’affichera sur l'écran ListAns, c'est-à-dire sur le même écran que celui qui est utilisé dans le mode d'écriture linéaire.

+ Des flèches apparaissent à la gauche, à la droite, au haut et au bas de l'affichage pour vous indiquer qu'il existe d’autres données sur l'écran dans le sens indiqué.

- Lorsque le premier calcul de l'historique comprend des éléments de la mémoire de dernier résultat, la valeur de la mémoire de dernier résultat est « 0 » parce qu'il n’y a pas de calcul avant le premier de l’historique.

H Utilisation du presse-papier pour copier et coller avec le mode d’écriture mathématique

Vous pouvez copier une fonction, une commande ou autre saisie vers le presse-papier et

coller ensuite le contenu du presse-papier à un autre endroit.

+ Dans le mode d'écriture mathématique, vous ne pouvez spécifier qu’une seule ligne comme plage pour la copie.

+ L'opération CUT n’est supportée que par le mode d'écriture linéaire. Elle n’est pas supportée par le mode d'écriture mathématique.

° Pour copier du texte

1. Utilisez les touches du pavé directionnel pour positionner le curseur sur la ligne que vous voulez copier.

2. Appuyez sur (8) (CLIP). Le curseur changera à « rfi ».

8. Appuyez sur (FT](CPY * L) pour copier le texte mis en surbrillance vers le presse-papier.

° Pour coller du texte

Déplacez le curseur à la position où vous voulez coller le texte et appuyez ensuite sur

(647) (9) (PASTE). Le contenu du presse-papier est collé à la position du curseur.

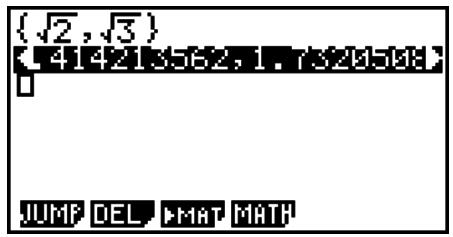

HE Opérations de calcul dans le mode d'écriture mathématique

Cette section présente des exemples de calcul en mode d'écriture mathématique.

+ Pour plus de détails sur les opérations de calcul, voir « Chapitre 2 Calculs manuels >».

e Réalisation de calculs de fonctions avec le mode d'écriture mathématique

8. Appuyez sur (F1(MAT) pour afficher le menu suivant.

+ {2x2} … {saisit une matrice 2 x 2} + {3x3} … {saisit une matrice 3 x 3}

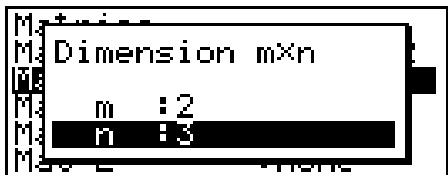

+ {mxn} … {saisit une matrice ou un vecteur de m lignes x n colonnes (jusqu’à 6 x 6)}

Affecter le résultat du calcul à la matrice J

EF EEE PEER EER © EME? E TE H Utilisation de mode GRAPH et du mode EQUA avec le mode d'écriture mathématique

L'utilisation du mode d'écriture mathématique avec tous les modes indiqués ci-dessous vous permet la saisie d'expressions telles qu’elles sont écrites dans votre manuel scolaire, ainsi que la visualisation des résultats des calculs dans format d'affichage naturel.

Modes que supportent la saisie d'expressions telle qu’elles sont écrites dans les manuels scolaires :

RUN-MAT, ee ACT, GRAPH, DYNA, TABLE, RECUR, EQUA (SOLV)

Modes qui supportent le format d’affichage naturel : RUN°-MAT, e° ACT, EQUA Les expressions suivantes montrent des opérations en mode d'écriture mathématique dans

les modes GRAPH, DYNA, TABLE, RECUR et EQUA, ainsi que l'affichage naturel de résultats de calculs dans le mode EQUA.

+ Pour plus de détails sur cette opération, voir la section dédiée à chaque calcul.

+ Pour plus de détails sur les opérations de saisie et sur les affichages de résultats de calculs dans le mode RUN°-MAT en mode d'écriture mathématique, voir « Saisie d'opérations dans le mode d'écriture mathématique » (page 1-11) et « Opérations de calcul dans le mode d'écriture mathématique » (page 1-18).

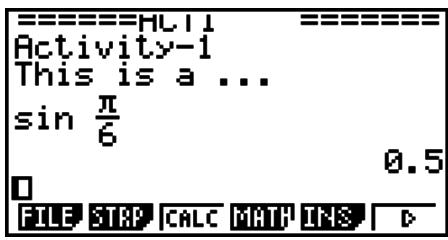

Les opérations de saisie et d'affichage des résultats du mode ee ACT sont les mêmes que ceux du mode RUN<MAT. Pour plus d’information sur les opérations du mode e+ACT, consultez « Chapitre 10 L’eActivity ».

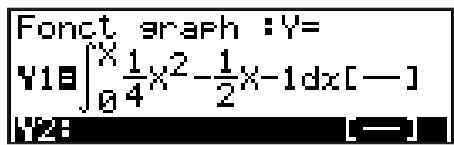

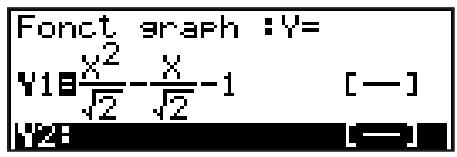

e Mode d'écriture mathématique dans le mode GRAPH Vous pouvez utiliser le mode d'écriture mathématique pour saisir des expressions de graphe dans les modes GRAPH, DYNA, TABLE et RECUR.

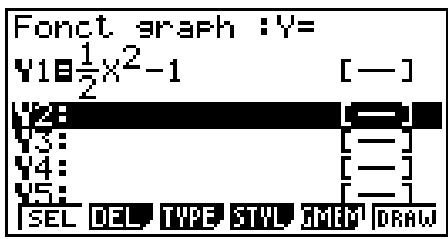

Exemple 1 Dans le mode GRAPH, saisissez la fonction y= x _ _ -1 et puis tracez son graphe.

Assurez-vous que les paramètres initiaux par défaut sont configurés sur la fenêtre d’affichage.

(EU GRAPH Fenes srarh 1%=

SE HE _ ane ES FE 1 L—]

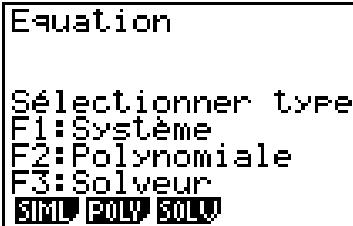

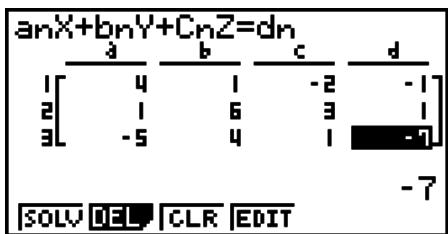

+ Dans le cas des équations simultanées ((F1)(SIML)) et des équations d'ordre supérieur

(F2 (POLY)), dans tous les cas où cela est possible la sortie des solutions se fait en format d'affichage naturel (fractions, Ÿ_, x sont affichés en format naturel).

+ Dans le cas de la résolution d'équations avec le solveur ({F3)(SOLV)), vous pouvez utiliser l'écriture naturelle du mode d'écriture mathématique.

Exemple Pour résoudre l'équation quadratique x? + 3x + 5 = 0 dans le mode

EQUA CAD EQUA (ar) (NE (SET UP) an r+ba+c = © © © © (Complex Mode) Et en fonction du mode dans lequel est la calculatrice quand vous appuyez sur la touche (Pn).

+ Lorsque le système numérique par défaut est configuré pour les modes binaire, octal, décimal ou hexadécimal, quand vous appuyez sur le menu des options ne s'affiche pas.

+ Pour plus de détails concernant les commandes comprises dans le menu des options

(OPTN), voir le paragraphe « touche » dans « Liste des commandes du mode PRGM > (page 8-39).

+ Les significations des éléments du menu des options sont décrites dans les sections qui traitent de chaque mode.

Les noms des éléments marqués ci-dessous avec un astérisque (*) ne sont pas inclus dans la

+ {LIST} … {menu de fonctions de listage}

+ {MAT}* .… {menu d'opérations matricielles/vectorielles*} (* Ne sont pas inclus sur la

+ {CPLX} . {menu de calculs avec nombres complexes}

+ {CALC} .. {menu d'analyse de fonctions} Pour rappeler des données de variables, appuyez sur pour afficher le menu de données de variables.

{V-WINY{FACT}/{STAT}/{GRPH}/{DYNA}/{TABL}/{RECR}/{EQUA/}/{TVM}/{Str}

+ Notez que les éléments EQUA et TVM apparaissent pour les touches de fonction ((F3) et (F4)) uniquement lorsque vous accédez au menu de données de variables du mode

+ Pour plus de détails concernant les commandes comprises dans le menu des données de variable (VARS), voir le paragraphe « touche » dans « Liste des commandes du mode PRGM > (page 8-39).

+ Les noms des éléments marqués ci-dessous avec un astérisque (*) ne sont pas inclus dans la GRAPH25+ E.

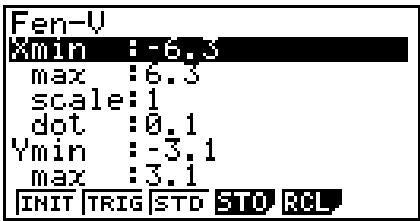

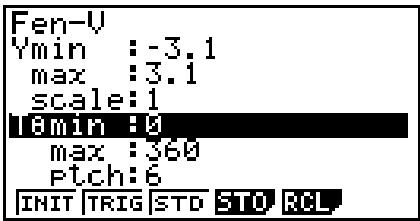

e V-WIN — Rappel des valeurs de la fenêtre d'affichage

+ {XH{YYH{T,0} … {menu de l'axe x}/{menu de l’axe y}/{menu de T,0}

*1 La valeur de points indique la plage d'affichage (valeur Xmax — valeur Xmin) divisée par le pas des points (126). Cette valeur est normalement calculée automatiquement à partir des valeurs maximales et minimales. Le changement de la valeur des points se répercute automatiquement sur le maximum.

e FACT — Rappel des facteurs de zoom

- {Xfct}/{Yfct} … {facteur de l'axe x}/{facteur de l’axe y}

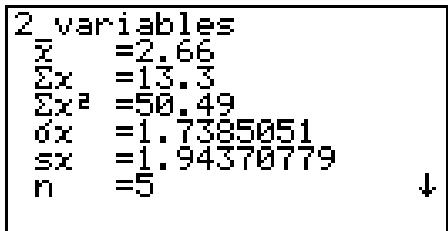

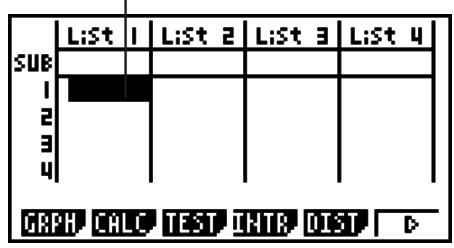

e STAT — Rappel de données statistiques

+ {X} .. {données x à variable unique, variable double} eos {minX}/{maxX} … {nombre de données}/{moyenne}/ {somme}/{somme des carrés}/{écart-type sur une population}/{écart-type sur un échantillon}/{valeur minimale}/{valeur maximale}

+ {Y}.…. {données y à variable double}

EME» HE» {ont} {min Y}{maxY} … {moyenne}/{somme}/{somme des carrés}/{somme des produits de données x et de données y}/{écart-type sur une population}/{écart-type sur un échantillon}/{valeur minimale}/{valeur maximale} ° {r}{r?} .… {coefficient de corrélation}/{coefficient de détermination} + {MSe} … {carrés des moyennes des erreurs} + {Q:}/{Q:} … {premier quartile}/{troisième quartile} + {Med}/{Mod} … {médiane}/{mode} des données saisies + {Strt}/{Pitch} … {division initiale}/{pas} de l'histogramme + {PTS}. {menu de données de points récapitulatifs} + {x1}/{y1}/{x2}/{y2}{xs}/{ys} … {coordonnées de points récapitulatifs} + {INPT}*... {valeurs d'entrée pour les calculs statistiques} {nn} {na} {Xi M{K2M{Sx1M{Sx2}/{Sp} … {taille de l'échantillon}/{moyenne de l'échantillon}/{écart-type de l’échantillon}/{taille de l'échantillon 1}/{taille de

l'échantillon 2}/{moyenne de l'échantillon 1}/{moyenne de l'échantillon 2}/{écart-type de l'échantillon 1}/{écart-type de l'échantillon 2}/{écart-type de l'échantillon p}

+ {RESLT}* …. {valeurs de sortie des calculs statistiques}

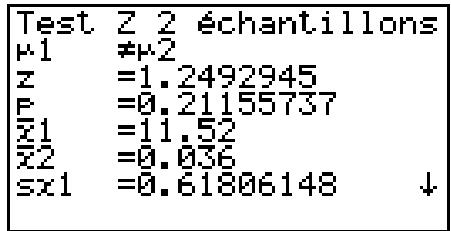

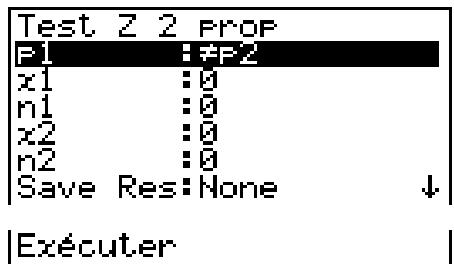

+ {TEST} … {résultats des calculs des tests}

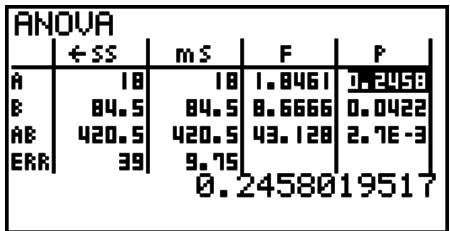

{somme des carrés du facteur A} /{carré moyen du facteur A}/{valeur-p du facteur B}/{valeur F du facteur B }/{degrés de liberté du facteur B}/{somme des carrés du facteur B} /{carré moyen du facteur B}/{valeur-p du facteur AB}/{valeur F du facteur AB }/{degrés de liberté du facteur AB}/{somme des carrés du facteur AB}/ {carré moyen du facteur AB}/{degrés de liberté de l’erreur}/{somme des carrés de l'erreur}/{carré moyen de l'erreur} 1-24

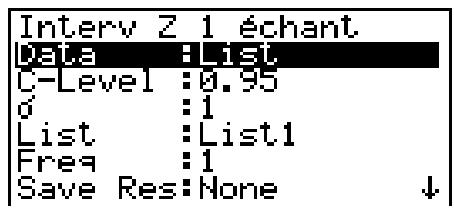

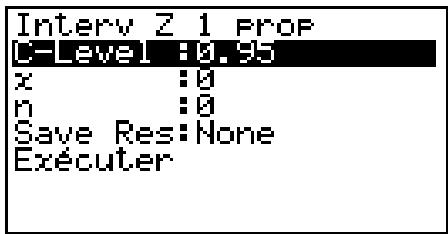

+ {INTR} .… {résultats des calculs de l'intervalle de confiance}

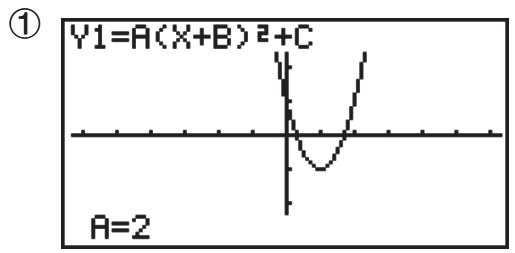

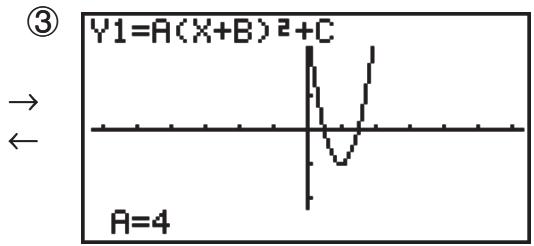

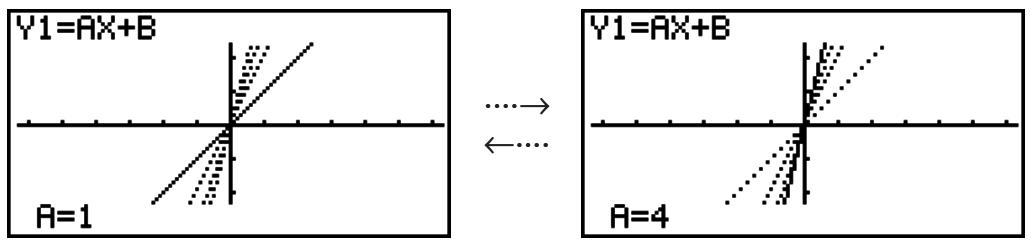

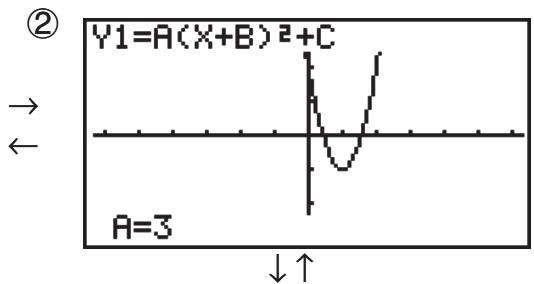

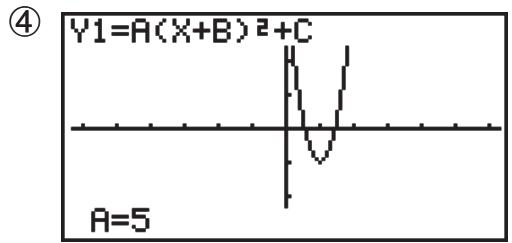

e DYNA* — Rappel des données de configuration de graphes dynamiques

+ {Strt}/{End}/{Pitch} … {valeur initiale de la plage de coefficient}/{valeur finale de la plage de coefficient}/{incrément du coefficient}

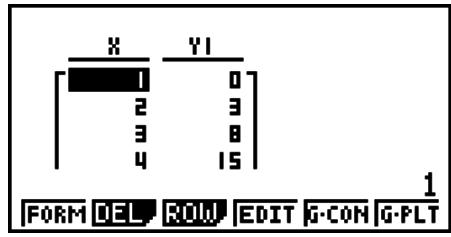

e TABL — Rappel des données de configuration et du contenu de tables

+ {Strt}/{End}/{Pitch} … {valeur initiale de la plage de la table}/{valeur finale de la plage de la table}/{incrément des valeurs de la table}

- {Resit‘'} … {matrice du contenu de la table}

* Le paramètre Resit n'apparaît que si le menu TABL est affiché dans les modes

RUN-MAT (ou RUN) et PRGM.

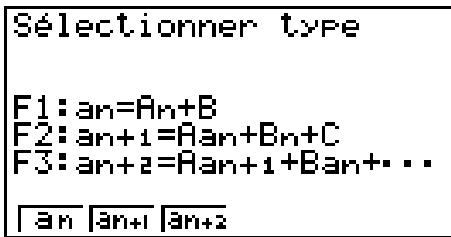

e RECR* — Rappel des données de formules de récurrence*!, de plages de tables et du contenu de tables

+ {FORM} … {menu de données de formules de récurrence}

{an} Kan1}{Qn:2) {bn} bn} {bn+2}{Cn}{Cns1}{Cn+2} … expressions {a,}/{as}/{ans2}/{ba}/{bns}l {bus2}/{Cn} {C1} {Cm} + {RANG} … {menu de données de plages de tables} + {Strt}/{End} … {valeur initiale}/{valeur finale} de la plage d’une table *# Le contenu d'une table est automatiquement stocké dans la mémoire de réponse

matricielle (MatAns).

* Dans les cas suivants, une erreur se produit: - Aucun coefficient n’a été saisi pour l'équation. - Aucune solution n’a été obtenue pour l'équation.

* Le coefficient et la solution mémorisés d'une équation linéaire ne peuvent pas être rappelés en même temps.

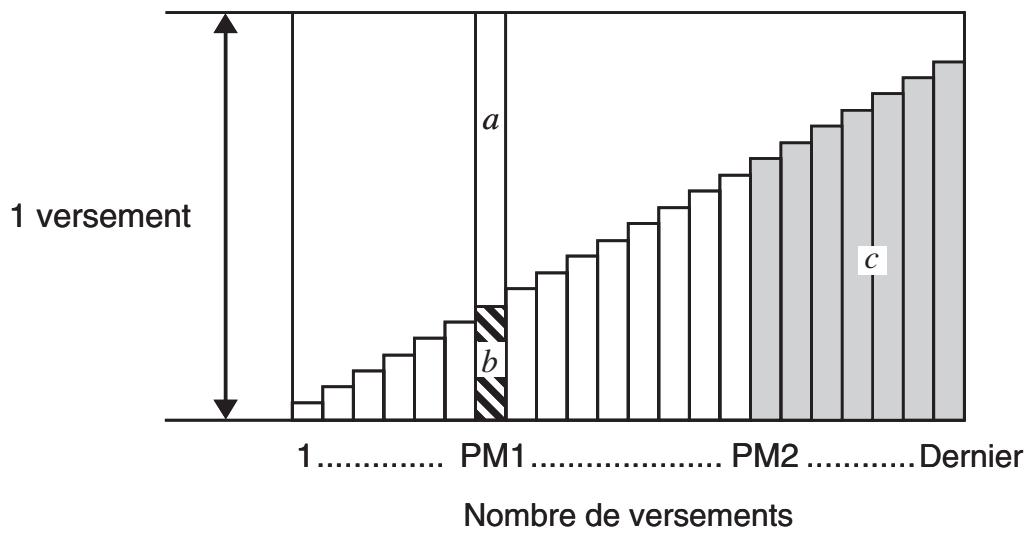

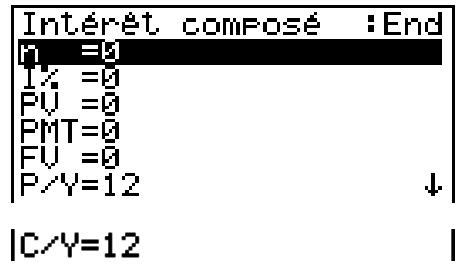

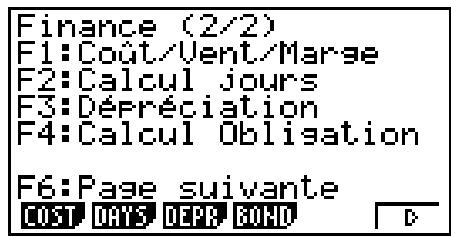

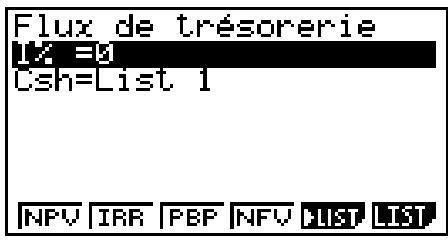

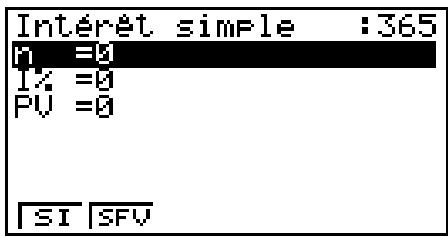

e TVM* — Rappel des données de calculs financiers

+ {n}{L}{PV}KPMTY{FV} … {périodes de paiement (versements)}/{taux d'intérêt annuel}/

éléments du menu de programmation (PRGM) ne sont pas affichés.

+ {COM} {menu de commandes de programmation}

+ {CTL} .…… {menu de commandes de contrôle de programmation}

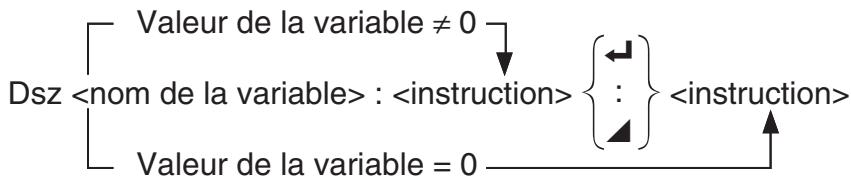

+ {JUMP}... {menu de commande de saut}

+ {2}... {commande de saisie}

8. Utilisation de l’écran de configuration

L'écran de configuration de mode indique l’état en cours des réglages de mode et permet d'effectuer les changements souhaités. Vous pouvez changer les réglages d’un mode de la façon suivante.

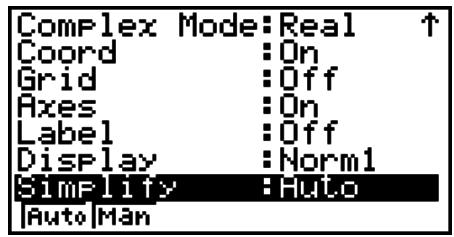

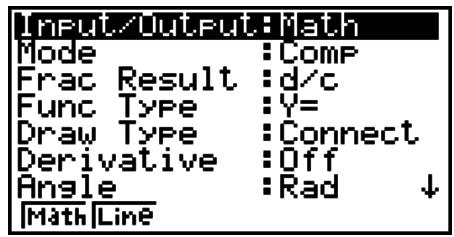

° Pour changer la configuration d’un mode

1. Sélectionnez l'icône souhaitée et appuyez sur (Æ pour acceder au mode et en afficher l'écran initial. Ici nous choisissons le mode RUN+MAT (ou RUN).

2. Appuyez sur (F1 (EN (SET UP) pour afficher l'écran de EE configuration de ce mode. Ge “LOF Frac Result dc

+ Cet écran de configuration est utilisé à titre d'exemple. Func TyPs :%=

5. Quand vous avez fait les changements nécessaires, appuyez sur (EXT) pour sortir de l'écran de configuration.

H Menus de touches de fonction sur l’écran de configuration

Cette partie détaille les réglages que vous pouvez effectuer à l’aide des touches de fonction de l'écran de configuration.

AM indique le réglage par défaut.

Les noms des éléments marqués ci-dessous avec un astérisque (*) ne sont pas inclus dans la

° Input/Output: (mode d’entree/sortie)

+ {Math}/{Line} … mode d’ecriture {mathematique}/{lineaire} ° Angle (unité par défaut de l’unité d’angjle) + {Deg}/{Rad}/{Gra} … {degrés}/{radians}/{grades}

e > Display* (affichage de la valeur Z dans une table de récurrence)

+ {On}/{0ff} … {affichage activé}/{affichage désactivé} ANS . {auto}/{Man} … {réduction et affichage automatiques}/{affichage sans réduction}

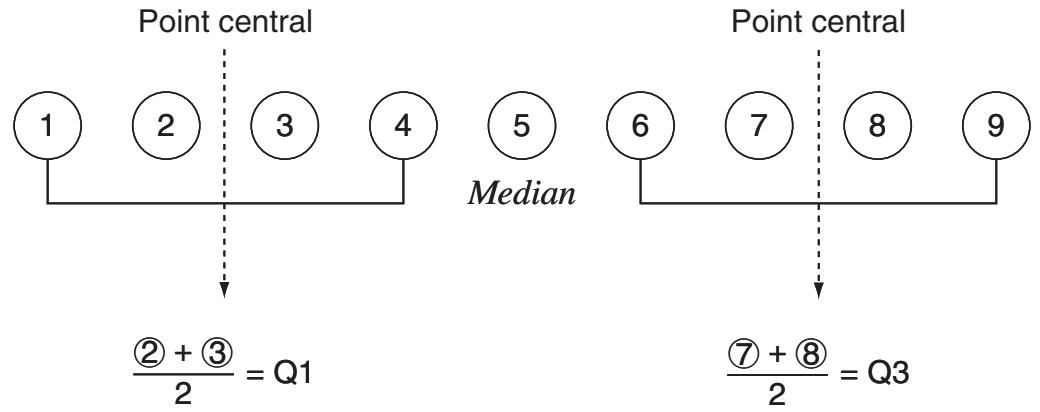

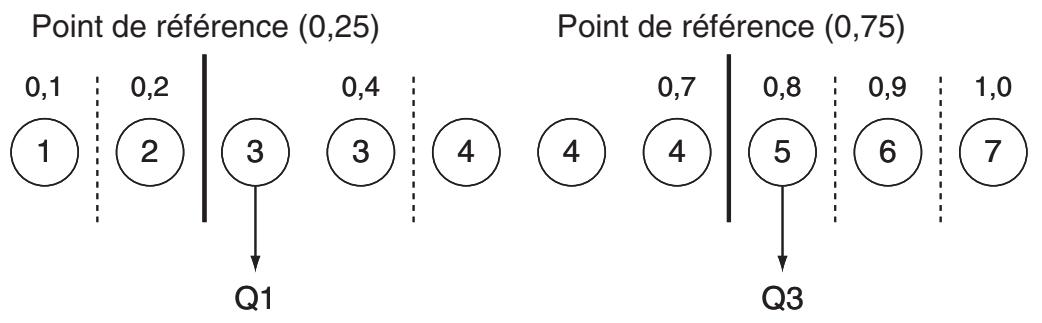

° Q1Q3 Type (formules de calcul de Q:/G:)

. {Std}{OnData} … {Division de la population totale au point central, entre les groupes

supérieurs et inférieurs, avec la médiane du groupe inférieur Q1 et la médiane du groupe supérieur Q3}/{Calcule la valeur de l'élément dont le taux d’effectif cumulatif est supérieur à 1/4 et le plus proche de 1/4 Q1, et la valeur de l'élément dont le taux d’effectif cumulatif est supérieur à 3/4 et le plus proche de 3/4 Q3}

Les éléments suivants ne sont pas inclus dans la GRAPH25+ E/GRAPH35+ E.

e Auto Calc (calcul auto sur les feuilles de calculs)

+ {On}/{Off} … {exécute}/{n'exécute pas} les formules automatiquement VA *2 Spécifie le sens dans lequel le curseur de cellule se déplace lorsque vous appuyez sur la touche ÆÆ pour enregistrer les données introduites dans les cellules, lorsque la commande Suite crée une table numérique et lorsque vous rappelez des données de la mémoire de listes.

+ Vous ne pouvez pas capturer l’image d'écran d’un message indiquant qu’une opération ou la transmission de données est en cours.

+ Une erreur « Erreur mémoire » se produit si la capacité de la mémoire principale n'est pas suffisante pour enregistrer l'écran capturé.

e Pour rappeler une image d’écran de la mémoire d'écrans

Cette opération n’est possible qu'avec le mode d'écriture linéaire sélectionné au préalable.

1. Dans le mode RUN°MAT (ou RUN), appuyez sur FclCart

EI ()F9 (>) (CAPT) (F9 (CAPT) dans la

GRAPH25+ E) (FI (RCL).

2. Spécifiez un numéro de 1 à 20 de la mémoire d’écrans et appuyez sur EF.

+ Ceci affiche l’image stockée dans la mémoire de capture d'écran que vous avez spécifiée. 3. Appuyez sur pour sortir de l'affichage de l’image et revenir à l'écran de départ de l'étape 1.

+ Vous pouvez aussi utiliser la commande RclCapt dans un programme pour rappeler une image d'écran de la mémoire d'écrans.

10. En cas de problème persistant.

Si vous rencontrez un problème pendant que vous effectuez une opération, effectuez les opérations suivantes avant de supposer que la calculatrice ne fonctionne pas.

H Rétablissement des réglages de modes initiaux de la calculatrice

1. Depuis le menu principal, accédez au mode SYSTEM.

2. Appuyez sur (F5)(RSET).

8. Appuyez sur (F1](STUP) et sur (F1 (Oui).

4. Appuyez sur (EU pour revenir au menu principal.

Accédez maintenant au mode correct et effectuez à nouveau votre calcul en vérifiant les résultats sur l'écran.

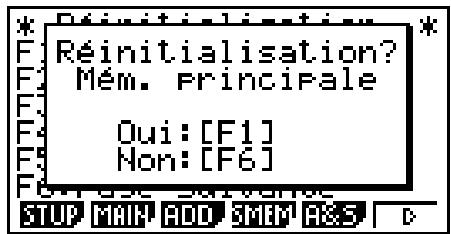

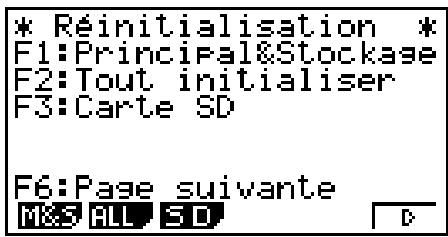

H Redémarrage et réinitialisation

° Redémarrage (RESTART)

Si la calculatrice commence à se comporter de manière anormale vous pouvez la redémarrer en appuyant sur le bouton RESTART. Notez néanmoins, que vous devez utiliser le bouton RESTART seulement comme dernier recours. Normalement, l'appui sur le bouton RESTART réinitialise le système d'exploitation de la calculatrice mais préserve les programmes, les fonctions graphiques et d’autres données stockées dans la mémoire.

Chaque fois que vous appuyez sur le bouton RESTART, la calculatrice redémarre et charge les données sauvegardées précédemment.

Cela signifie que si vous appuyez sur le bouton RESTART après avoir édité un programme, tracé le graphe d’une fonction ou traité d’autres données, toute donnée non encore sauvegardée sera perdue.

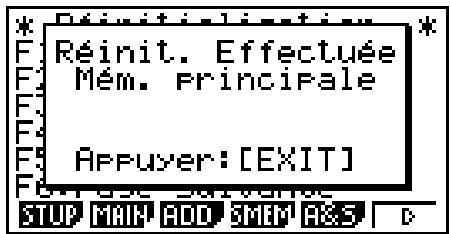

Utilisez la réinitialisation quand vous voulez effacer toutes les données courantes stockées dans la mémoire de la calculatrice et reconfigurer tous les paramètres des modes à leur valeurs par défaut. Avant d'effectuer l'opération de réinitialisation, faites d’abord une copie par écrit de toutes les données importantes. Pour plus de détails, voir « Réinitialisation » (page 12-3).

H Message de faible tension des piles

Si le message suivant apparaît à l'écran, éteignez immédiatement la calculatrice et remplacez les piles de la façon indiquée.

impossible de remettre la calculatrice sous tension et le contenu de la mémoire risque d’être

vérolé ou entièrement perdu.

+ Pour les calculs arithmétiques mixtes, la multiplication et la division ont priorité sur l'addition et la soustraction.

+ Tout ce qui se trouve entre parenthèses a la plus grande priorité.

H Affichage des résultats des calculs comme nombres irrationnels

(GRAPH95/GRAPH75+ E/GRAPH75+/GRAPH75/GRAPH35+ E seulement)

- Le résultat du calcul est affiché en format décimal même si un résultat intermédiaire atteint plus de deux termes.

Exemple : (1+V2+ V3)(1-V2-V3) (=-4-2V6)

* Lorsque c < b, le nombre de chiffres de a, b et c sont comptés quand la fraction est

convertie d’une fraction impropre a) en une fraction mixte ab,

*? Lorsque dans l'écran de configuration le paramètre « Simplify » a été spécifié à

« Manual », le résultat du calcul peut être affiché en format décimal, même si ces conditions sont remplies.

Ce calcul : Produit ce type d'affichage :

787r x 2 = 1567 format x 1234561 x 9 = 3490636,164 (= 41111104 ñ)* format décimal H Opérations de multiplication sans signe de multiplication

Vous pouvez omettre le signe de multiplication (x) dans toutes les opérations suivantes.

+ Devant les fonctions de type A ((D à la page 2-2) et les fonctions de type C (@) à la page

2-2), sauf pour les signes négatifs

Exemple 1 2sin30, 10log1,2, 2V3, 2Pol(5, 12), etc.

+ Devant les constantes et les noms de variables et de mémoires

Exemple 2 2r, 2AB, 3Ans, 3Y:1, etc.

+ Devant une ouverture de parenthèses

H Capacité de la mémoire

Chaque fois que vous appuyez sur une touche, un octet ou deux octets de mémoire sont utilisés. Les fonctions qui n’utilisent qu’un octet sont les suivantes : (1J, (2), (3), sin, cos, tan, log, In, Ÿ et x. Les fonctions nécessitant deux octets sont d/dx(, Mat, Vct, Xmin, If, For,

Return, DrawGraph, SortA(, PxlOn, Sum et a».

+ Le nombre d’octets requis pour entrer des fonctions et des commandes est différent dans les modes d'écriture linéaire et dans le mode d'écriture mathématique. Pour plus de détails sur le nombre d’octets requis pour chaque fonction dans le mode d'écriture mathématique, voir page 1-11.

e Pour affecter une valeur à une variable

[valeur] () [nom de la variable] FE Exemple 1 Affecter 123 à la variable A

69 © © ©] ©) Er Ken (A) 3 1354 122 Exemple 2 Ajouter 456 à la variable A et sauvegarder le résultat dans la variable B QIUIIGIE) ASE (B)EZ 5T3 e Pour affecter la même valeur à plus d’une variable [valeur]®} [premier nom de la variable] (WA (F3) (-) [dernier nom de la variable]E® + Vous ne pouvez pas utiliser « r » ou « 8 » comme nom de variable. Exemple Affecter la valeur 10 aux variables A à F DO 7 (A) TES AE 18-Œm@PE 18

(nommées Stri à Str20). Les chaînes stockées peuvent être affichées ou utilisées dans les fonctions et les commandes qui acceptent des arguments de type chaîne.

Pour plus de détails sur les opérations avec des chaînes, voir « Chaînes » (page 8-19).

+ {STOY{RCL}/{fn}/{SEE)} … {sauvegarde de la fonction}/{rappel de la fonction}/{spécification de la zone de la fonction comme nom de variable dans une expression}/{liste des

° Pour stocker une fonction

fonction, celle-ci sera remplacée par la nouvelle.

+ Vous pouvez aussi utiliser (=) pour enregistrer une fonction dans la mémoire de fonctions à l’intérieur d'un programme. Dans ce cas, vous devrez mettre la

fonction entre guillemets.

E9 (à moins que l'opération de touche (ÆÆ) résulte en une erreur). Le résultat est sauvegardé dans la mémoire de dernier résultat.

+ La valeur la plus élevée que peut contenir la mémoire de dernier résultat est 15 chiffres pour la mantisse et 2 chiffres pour l'exposant.

+ Le contenu de la mémoire de dernier résultat n’est pas effacé lorsque la touche est enfoncée ou l'appareil mis hors tension.

e Pour utiliser le contenu de la mémoire de dernier résultat dans un calcul

Exemple 123 + 456 = 579

789 — 579 = 210 @9 © © © @ © © © 63 1234456 =. BIS] (03) (B)EZ), le contenu de la mémoire de réponse est mis à jour dans le mode d'écriture mathématique mais pas dans le mode d'écriture linéaire.

H Exécution de calculs continus

La mémoire de réponse permet d'utiliser le résultat d’un calcul comme argument dans le calcul suivant.

2. Appuyez sur la touche de fonction correspondant à l'unité d'angle que vous voulez spécifier, puis appuyez sur (EXT). + {Deg}/{Rad}/{Gra} … {degré}/{radian}/{grade} - La relation entre les degrés, les grades et les radians est la suivante. 360° = 2r radians = 400 grades 90° = r/2 radians = 100 grades

H Pour définir le format d'affichage [SET UP]-

- {Fix}/{Sci}/{Norm}/{Eng} … {nombre de décimales défini}/{nombre de chiffres significatifs}/ {affichage normal}/{mode d'ingénierie}

e Pour définir le nombre de chiffres après la virgule (Fix)

Exemple Définir deux chiffres après la virgule

e Pour définir le nombre de chiffres significatifs (Sci)

Exemple Définir trois chiffres significatifs

+ Le contenu de chaque menu de fonctions varie selon le mode que vous avez choisi sur le

menu principal avant d’avoir appuyé sur la touche (Pn]. Les exemples suivants indiquent les menus de fonctions qui apparaissent dans le mode RUN + MAT (ou RUN) ou PRGM.

e Calculs hyperboliques (HYP)

+ {RndFi} … {arrondit la valeur utilisée pour les calculs internes aux chiffres spécifiés (0 à 9) (voir page 2-2).}

élévé à la puissance p et ensuite divisé par m)}

e Unités d’angle, conversion de coordonnées, opérations en notation sexagésimale (ANGL) [OPTNJ-[ANGL]

° {Y{r}/{g} … {degré}/{radian}/{grade} pour une valeur saisie particulière

(Génère le second nombre aléatoire de la [EE] séquence 1.) Ran# 0 F1 (Ran#)0 ET (Initialise la séquence.) Ran# 1 FD (Ran#)1 F9

(Génère le premier nombre aléatoire de la séquence 1.)

Exemples de RanList#

* GRAPH25+ E : F3(PROB)

La spécification de la valeur de n provoque le retour du nombre spécifié de valeurs aléatoires sous forme de liste.

+ L'’omision de la valeur de m provoque la génération et le retour d’un nombre aléatoire

unique. La spécification de la valeur de m provoque le retour du nombre spécifié de valeurs aléatoires sous forme de liste.

Pour déterminer le reste de la division de 5$ par 3 (MODE (5, 3, 3) =2)

(>) F2 (NUM) F9 (>) F3 (MOD)137 C7

La syntaxe requise pour l'utilisation de la fonction de résolution dans un programme est la suivante.

Solve( fx), n, a, b) (a : limite inférieure, b : limite supérieure, n : valeur initiale estimée)

Deux méthodes différentes peuvent être utilisées pour le calcul de résolution : l'affectation directe et l'introduction d’une table de variables.

Une erreur « Hors délai » se produit lorsqu'il n’y a pas de convergence dans la solution. Pour le détail sur les calculs de résolution, voir page 4-4.

+ Vous ne pouvez pas utiliser une valeur de différentielle quadratique, X, valeur maximale/ minimale ou une expression de calcul de résolution dans les fonctions ci-dessus.

+ Le fait d'appuyer sur pendant le calcul de résolution (lorsque le curseur n'est pas affiché

à l'écran) interrompt le calcul.

HE Résolution d’une fonction f(x) [OPTNIJ-[CALCJ-[SolvN]

Vous pouvez utiliser SolvN pour résoudre une fonction (x) en utilisant l'analyse numérique. La syntaxe de saisie est la suivante :

+ La variable spécifie sur quelle variable dans l'expression doit se porter la résolution (de À à Z,r, 6). L'omission de la spécification de la variable à résoudre provoque l’utilisation d'office de la variable X.

+ Les limites inférieure et supérieure spécifient la plage de la solution. Vous pouvez saisir une valeur ou une expression comme plage.

+ Les fonctions suivantes ne peuvent être utilisées dans aucun des arguments.

Solve(, æ/dx?, FMin(, FMax(, Z(

On peut afficher simultanément dans le format de ListAns les résultats de jusqu’à 10 calculs.

+ Quand il n'y a pas de solution, s'affiche le message « Aucune solution ».

+ Le message « Plusieurs solutions peuvent exister. » s'affiche quand il est possible l'existence d’autres solutions que celles affichées par SolvN.

Exemple Résoudre x?- 5x -6 = 0

+ Vous pouvez aussi omettre le point de dérivée en utilisant la formule de graphe différentiel suivante: Y2=d/dx(Y1). Dans ce cas, la valeur de la variable X est utilisée comme point de dérivée.

Précautions des calculs différentiels

+ Dans la fonction x), seule X peut être utilisée comme variable dans les expressions. Les autres variables (A à Z sans X, r, 0) sont traitées comme constantes, et la valeur affectée à cette variable est appliquée au cours du calcul.

- La valeur de tolérance (tol) et la fermeture de parenthèses peuvent être omises. Si vous omettez la valeur de tolérance (tol) la calculatrice utilisera automatiquement ol = 1E-10 comme valeur.

- Changements extrêmes des valeurs de x - Inclusion d’un point maximal local et d’un point minimal local dans les valeurs x - Inclusion d’un point d’inflexion dans les valeurs x - Inclusion de points non différentiables dans les valeurs x - Résultat de calculs différentiels proche de zéro

* Utilisez toujours le radian (mode Rad) comme unité d'angle pour effectuer des différentielles trigonométriques.

+ Vous ne pouvez pas utiliser d'expression avec calcul de différentielle, différentielle quadratique, intégration, Y, valeur maximale/minimale, résolution, RndFix ou log,b à l'intérieur d’un terme du calcul différentiel.

- Changements extrêmes des valeurs de x - Inclusion d’un point maximal local et d’un point minimal local dans les valeurs x - Inclusion d’un point d’inflexion dans les valeurs x - Inclusion de points non différentiables dans les valeurs x - Résultat de calculs différentiels proche de zéro

+ Vous pouvez interrompre un calcul de différentielle quadratique en cours en appuyant sur la touche ag.

+ Utilisez toujours les radians (mode Rad) comme unité d'angle quand vous effectuez des différentielles quadratiques trigonométriques.

+ Vous ne pouvez pas utiliser d'expression avec calcul de différentielle, différentielle quadratique, intégration, Y, valeur maximale/minimale, résolution, RndFix ou log,b à l'intérieur d’un terme du calcul de différentielle quadratique.

+ Dans les calculs de différentielles quadratiques, la précision des calculs est de cinq chiffres pour la mantisse.

+ Dans le mode d'écriture mathématique, la tolérance est fixée à 1E-10 et ne peut pas être changée.

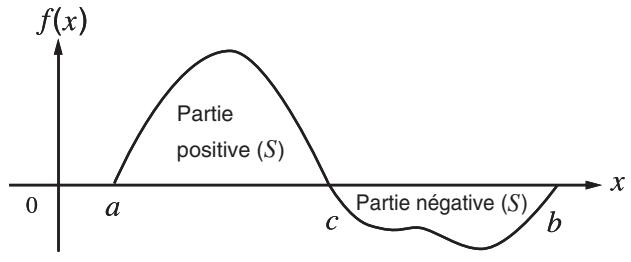

EH Calculs d’intégrations [OPTNI-[CALC]-{Jdx]

#0 © © 0) E3 FRRRE HE de Le 07 LE -d7 a Exemple 2 Si le réglage de l’unité d’angle est en degrés, le calcul d'intégration des fonctions trigonométriques se fait en utilisant les radians (unité d’angle = Deg)

+ Vous pouvez utiliser seulement une variable dans cette fonction comme suite ax.

+ Saisissez des nombres entiers seulement pour le terme initial (œ) de la suite ax et le dernier terme (B) de la suite ax.

+ La saisie de n et la fermeture de parenthèses peuvent être omises. Si vous omettez n, la calculatrice utilisera automatiquement n = 1.

- La valeur utilisée comme terme final B doit être supérieure à la valeur utilisée comme terme initial œ. Sinon, une erreur se produit.

+ Pour interrompre un calcul de X en cours (indiqué par l'absence de curseur sur l'écran), appuyez sur la touche (ag.

+ Vous ne pouvez pas utiliser d'expression avec calcul de différentielle, différentielle quadratique, intégration, Y, valeur maximale/minimale, résolution, RndFix ou log,b à l'intérieur d’un terme du calcul de x.

+ Dans le mode d'écriture mathématique, la distance entre les partitions (7) est fixée à 1 etne peut pas être changée.

EH Calculs de valeurs maximale/minimale [OPTNIJ-[CALCJ-[FMin]/[FMax]

Après avoir affiché le menu d'analyse de fonctions, vous pouvez effectuer des calculs de valeurs maximale/minimale en utilisant les formats suivants et trouver le maximum et le minimum d’une fonction dans un intervalle tel que a <x= b.

Sinon, une erreur se produit.

+ Vous pouvez interrompre un calcul de valeurs maximale/minimale en cours en appuyant sur la touche

+ Vous pouvez utiliser un entier de 1 à 9 comme valeur de n. L'utilisation d’une valeur hors de cette plage cause une erreur.

+ Vous ne pouvez pas utiliser d'expression avec calcul de différentielle, différentielle quadratique, intégration, Y, valeur maximale/minimale, résolution, RndFix ou log,b à l'intérieur d’un terme du calcul des valeurs maximale et minimale.

Calculs avec nombres complexes

Vous pouvez effectuer des calculs avec addition, soustraction, multiplication, division, des calculs de fonctions, parenthèses et des calculs à partir de la mémoire avec les nombres complexes comme vous le faites avec les calculs manuels décrits aux pages 2-1 à 2-15.

Vous pouvez sélectionner le mode de calcul de nombre complexe en sélectionnant un des réglages suivants comme paramètre « Complex Mode >» sur l'écran de configuration.

+ {Real} .… Calcul dans la plage des nombres réels seulement“

+ {a+bi} … Exécution d’un calcul de nombre complexe et affichage des résultats par des coordonnées rectangulaires

+ {rZ0} … Exécution d’un calcul de nombre complexe et affichage des résultats par des coordonnées polaires*?

*1 Lorsque l'argument contient un nombre imaginaire, cependant, le calcul du nombre complexe est effectué et le résultat est affiché avec des coordonnées rectangulaires.

+ Vous ne pouvez utiliser que des entiers dans les calculs binaires, octaux, décimaux et hexadécimaux, ce qui signifie que les valeurs fractionnaires ne sont pas admises. Si vous introduisez une valeur qui comprend une partie décimale, la calculatrice élimenera automatiquement la partie décimale.

+ Si vous essayez d'introduire une valeur invalide pour le système de notation (binaire, octale, décimale, hexadécimale) utilisé, la calculatrice affichera un message d'erreur. Voici les chiffres qui peuvent être utilisés dans chaque système de notation.

+ {d-o}/{LOG}/{DISP} … menu de {désignation du système numérique}/ {opérations à un bit}/{conversion décimale/hexadécimale/binaire/octale}

H Sélection du système numérique

Vous pouvez spécifier le système décimal, hexadécimal, binaire ou octal sur l'écran de configuration.

Vous pouvez définir un système numérique pour chaque valeur que vous entrez. Appuyez sur (F1 (d-0) pour afficher un menu de symboles représentant les systèmes numériques. Appuyez sur la touche de fonction correspondant au symbole que vous voulez sélectionner et indiquez

la valeur souhaitée.

+ {d}/{h}/{b}/{o} … {décimal}/{hexadécimal}/{binaire}/{octal}

e Opérations sur les bits

Le nombre maximal de lignes pouvant être spécifiées pour une matrice est 999 et le nombre maximal de colonnes est également 999.

Au sujet de la mémoire matricielle de dernier résultat (MatAns)

+ La calculatrice stocke automatiquement les résultats de calculs matriciels dans la mémoire matricielle. Il faut noter les points suivants concernant la mémoire matricielle de dernier résultat.

+ Quand vous effectuez un calcul avec matrice, le contenu de la mémoire matricielle est remplacé par le nouveau résultat. Le contenu précédent est effacé et ne peut pas être récupéré.

+ L'introduction de valeurs dans une matrice n’affecte pas le contenu de la mémoire matricielle de dernier résultat.

+ Lorsque le résultat d'un calcul matriciel est mn (lignes) x 1 (colonne) ou 1 (ligne) x 7 (colonnes), le résultat du calcul est également stocké dans la mémoire vectorielle de dernier résultat

H Saisie et édition de calculs matriciels

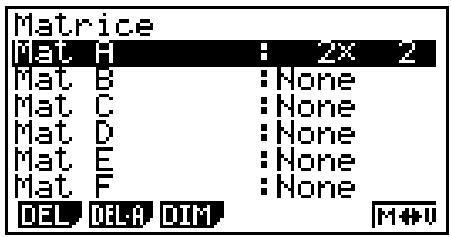

Appuyez sur (F1(&MAT) pour afficher l'écran de l'éditeur de matrices. Utilisez cet écran pour saisir et éditer des matrices.

mx n … Matrice de m (lignes) x n (colonnes)

Exemple introduire les données suivantes dans la matrice B : E 2 ë. 4 5 6 l'élément suivant de droite est mis en 6 surbrillance.)

+ Les valeurs affichées des éléments indiquent des nombres entiers positifs de six chiffres au maximum et des nombres entiers négatifs de cinq chiffres (un chiffre est utilisé pour le signe négatif). Les valeurs exponentielles sont indiquées avec au plus deux chiffres pour l'exposant. Les valeurs fractionnaires ne sont pas affichées.

1. Quand l'éditeur de matrices est à l'écran, utilisez © et © pour mettre la matrice que vous voulez supprimer en surbrillance.

2. Appuyez sur (F1(DEL).

3. Appuyez sur (F1) (Oui) pour supprimer la matrice ou sur (F8) (Non) pour abandonner l'opération sans rien supprimer.

° Pour supprimer toutes les matrices

1. Quand l'éditeur de matrices est à l’écran, appuyez sur (FJ(DEL + A).

2. Appuyez sur (F1) (Oui) pour supprimer toutes les matrices de la mémoire ou sur (F6) (Non) pour abandonner l'opération sans rien supprimer.

H Opérations sur les éléments d’une matrice

Procédez de la manière suivante pour préparer une matrice avant d'effectuer une opération.

1. Quand l'éditeur de matrices est à l’écran, utilisez @ et @ pour mettre le nom de la matrice que vous voulez utiliser en surbrillance.

Vous pouvez sauter à une matrice particulière en indiquant la lettre du nom de la matrice. Si vous indiquez (BJ (N), par exemple, vous sauterez à la matrice N.

Pour accéder la mémoire de matrice, appuyez sur (Ans).

2. Appuyez sur (Æ pour faire apparaître le menu de fonctions contenant les paramètres suivants. + {R-OP}.. {menu d'opérations sur les lignes} + {ROW} + {DEL}/{INS}/{ADD} … {suppression}/{insertion}/{addition} de lignes + {COL} Le menu suivant apparaît si vous appuyez sur (F1 (R + OP) quand une matrice que vous avez rappelée est à l'écran.

+ {Swap} … {échange de lignes}

+ {XRw} … {produit des valeurs d’une ligne donnée par un nombre}

+ {Rw+} … {addition du produit des valeurs d’une ligne donnée par un nombre et les valeurs d'une autre ligne}

+ {Rw+} … {addition d’une ligne désignée et d'une autre ligne}

Indiquez la valeur du multiplicateur.* (BE) A ï a Spécifiez le numéro de la ligne. À L él © E5 E9 Ll

* Un nombre complexe peut être saisi aussi en tant que valeur de multiplicateur (k).

° Pour calculer le produit des valeurs d’une ligne par un nombre et ajouter le résultat à une autre ligne

Exemple Calculer le produit des valeurs de la ligne 2 en multipliant par 4 et ajouter le résultat à ligne 3

(ET (R * OP) F3) (<XRw+)

Indiquez la valeur du multiplicateur.*

Vous trouverez ici seulement les paramètres du menu de commandes qui sont utilisés pour la création d’une matrice et pour l'introduction de données dans cette matrice.

+ {Mat} … {commande Mat (spécification de a matrice)}

+ {ML}. {Commande Ma-List (affectation du contenu de la colonne sélectionnée à un fichier liste)}

Voici le format que vous devez utiliser quand vous introduisez des données pour créer une matrice à l’aide de la commande Mat.

+ Une erreur se produit si la mémoire est pleine quand vous introduisez des données.

+ Vous pouvez aussi utiliser le format précédent à l’intérieur d’un programme qui introduit des données de matrice.

e Pour créer une matrice unité [OPTN]J-[MAT]-[Iden]

Utilisez la commande Identity pour créer une matrice unité.

Exemple Créer une matrice unité 3 x 3 comme matrice A C1) (F2 (MAT) F9 (©) (F7 (den) A 1 E 3

GEB6)EM)E ee ot à | Nombre de lignes et colonnes 3 [) 1 l e Pour contrôler les dimensions d’une matrice [OPTN]J-[MAT]-[Dim] Vous pouvez aussi utiliser {Dim} pour définir les dimensions d'une matrice.

Exemple 2 Définir une matrice de 2 lignes et de 3 colonnes pour la matrice B

Exemple 1 Remplir tous les éléments de la matrice A par la valeur 3 Æ2 (MAT) (F9 (> )(F3) (Fill) Re I F © © © (©) A (Me) ER ET (A) ES je i] (D (Mat) (Pa) (87) (A) F9 3 3 3

+ La commande « Augment » peut être utilisée pour fusionner deux vecteurs en une seule matrice.

e Pour affecter le contenu d’une colonne à une liste [OPTNJ-[MAT]-[M—L]

Utilisez le format suivant avec la commande Mat-List pour affecter une colonne à une liste. Mat — List (Mat X, m) — List nr X = nom de la matrice (A à Z) m = numéro de la colonne n = numéro de la liste

Exemple Affecter le contenu de la colonne 2 de la matrice suivante à la liste 1 :

1. Depuis le menu principal, accédez au mode RUN + MAT.

2. Appuyez sur pour afficher le menu d'options.

3. Appuyez sur (F2 (MAT) pour afficher le menu de commandes de matrice.

Seules les commandes de matrice qui sont utilisées pour les opérations arithmétiques sont décrites ici.

+ {Mat} … {commande Mat (spécification de la matrice)}

égal au nombre de lignes de la matrice 2, sinon une erreur se produit.

e Déterminant [OPTN]J-[MAT]-[Det]

Exemple Obtenir le déterminant de la matrice suivante : 1 2 3 + Le déterminant de la matrice 2 x 2 est calculé comme indiqué ci-dessous. at ai IAl= = At1@22 — Ai2a21 az az

+ Une matrice inversée doit remplir les conditions suivantes.

AA‘=AA=E=| ! 0 l o 1

+ Les opérations sur une matrice sont effectuées séparément pour chaque élément, si bien que les calculs peuvent prendre un temps considérable pour aboutir au résultat.

+ La précision de calcul des résultats affichés pour les calculs matriciels est de +1 au chiffre le moins significatif.

+ Si le résultat d’un calcul matriciel est trop long pour entrer dans la mémoire matricielle de dernier résultat, une erreur se produira.

+ Vous pouvez utiliser l'opération suivante pour transférer le contenu de la mémoire matricielle de dernier résultat dans une autre matrice (ou quand la mémoire de réponse matricielle contient un déterminant pour une variable).

+ Chaque fois que vous effectuez un calcul vectoriel, le contenu de la mémoire vectorielle de dernier résultat est remplacé par le nouveau résultat. Le contenu précédent est supprimé et ne peut pas être récupéré.

+ La saisie de valeurs dans un vecteur n’affecte pas le contenu de la mémoire vectorielle de dernier résultat.

+ Le résultat des calculs vectoriels est également stocké dans la mémoire vectorielle de dernier résultat (MatAns)

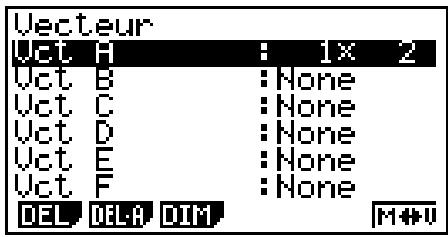

° Sur l'écran de saisie des éléments de la mémoire vectorielle, le menu de fonctions ne comporte pas (F1](R + OP).

+ Pour l'édition vectorielle, la dimension est toujours limitée à m lignes x 1 colonne ou 1 ligne x n colonnes.

EH Calculs vectoriels [OPTNI-[MAT]

1. Dans le menu principal, accédez au mode RUN * MAT. 2. Appuyez sur pour afficher le menu des options. 8. Appuyez sur (F2 (MAT) (F6) (>) (F8) (>) pour afficher le menu de commande des vecteurs. + {Vct} … {commande Vct (spécification du vecteur)} + {DotP} … {commande DotP (commande de produit scalaire)} + {CrsP} … {commande CrossP (commande du produit vectoriel)} + {Angle} … {commande Angle (calcule l'angle formé par deux vecteurs)} + {UntV} … {commande UnitV (calcule le vecteur unité)} + {Norm} … {commande Norm (calcule la norme du vecteur (taille))} + Vous pouvez utiliser l'opération suivante pour transférer le contenu de la mémoire vectorielle de dernier résultat dans un autre lecteur.

+ Une erreur se produit si la mémoire est pleine lorsque vous saisissez des données.

+ Vous pouvez également utiliser le format ci-dessus dans un programme qui saisit des données vectorielles.

Tous les exemples suivants supposent que les données vectorielles sont déjà stockées en mémoire.

dans la colonne d'affichage « Nom d'écran » montrent le texte qui s'affiche dans le menu de fonction de la calculatrice.

+ Utilisez {commande de conversion 1} pour spécifier l’unité à partir de laquelle se fera la

conversion et {commande de conversion 2} pour spécifier l’unité vers laquelle la valeur sera converti.

+ > correspond à une commande qui lie les deux commandes de conversion. Cette commande est toujours disponible sous (F1]() dans le menu de conversion.

+ Des nombres réels ou une liste qui contient seulement des nombres réels comme éléments peuvent être utilisés comme valeurs à convertir. Quand les valeurs à convertir sont saisies dans une liste (ou quand une mémoire de liste est spécifiée), le calcul de conversion est effectué sur chaque élément de la liste et les résultats du calcul sont retournés en format de liste (écran ListAns).

+ Un nombre complexe ne peut être utilisé comme valeur à convertir. Une erreur se produit, même si un seul élément d’une liste utilisée comme valeur à convertir contient un nombre

Le È b Guns mas) kcalih kilocaloriein slug A 3 kcalis kilocalorie (15°C) œ ton(short) ww, : kcalr kilocalorierr ton(long) : CR É l-atm litre atmosphère N newton KW-h kilowatt heure Ibf livre de force ftlbf pied-livre (foot-pound) e Pour introduire des valeurs une à une

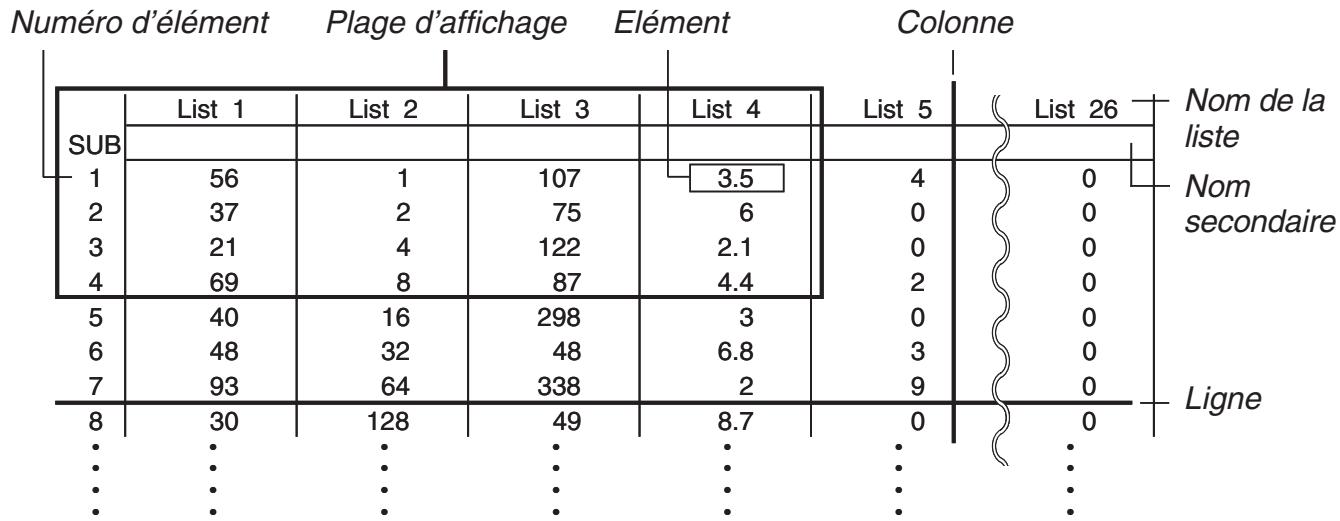

Utilisez les touches du pavé directionnel pour mettre la List ist aflist 3/List u surbrillance sur le nom, le nom secondaire ou l'élément Fur mi e Em de la liste que vous voulez sélectionner. Notez que @ ne a 1 ns! n El déplace pas le surlignage sur un élément ne contenant pas El al 122 o] il y LE] g1| Li] u. 1] de valeur. É

L'écran défile automatiquement quand la surbrillance atteint l’une ou l’autre extrémité de l'écran.

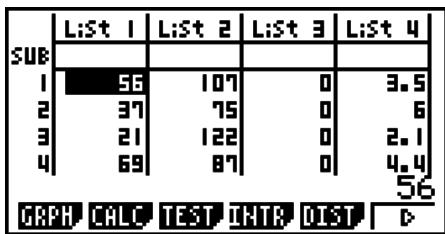

Dans l'opération suivante, on part de l'élément 1 de la liste 1, qui a été mis en surbrillance.

1. Saisissez une valeur et appuyez sur (EÆ pour la stocker Let Let ellst aletu dans la liste. Eus u

E) 2 3 + La surbrillance va automatiquement sur l'élément mn suivant. 2. Saisissez la valeur 4 dans le second élément, puis le Let Let ellst aletu résultat de 2 + 3 dans l'élément suivant. Eus 3 2. Appuyez sur la touche et introduisez l'expression.

ŒI(LIST) (ET (List) CD Œ

1. Utilisez les touches du pavé directionnel pour amener la surbrillance sur l'élément que vous voulez effacer.

2. Appuyez sur (F)(©)(F3) (DEL) pour supprimer l'élément sélectionné et faire remonter toutes les valeurs qui se trouvent en dessous.

+ La suppression d’un élément n’affecte pas les éléments des autres listes. Si la donnée de la liste dont vous avez supprimé un élément est en relation avec des données de listes voisines, la suppression d’un élément peut causer un mauvais alignement des valeurs correspondantes.

e Pour supprimer tous les éléments d’une liste

Procédez comme suit pour supprimer toutes les données d’une liste.

1. Utilisez les touches du pavé directionnel pour amener la surbrillance sur un élément quelconque de la liste dont vous voulez supprimer les données.

2. En appuyant sur (F6) (©>) (F4 (DEL + A) un message de confirmation apparaît.

3. Appuyez sur (F1) (Oui) pour supprimer tous les éléments de la liste sélectionnée ou sur

(F6) (Non) pour abandonner l'opération sans rien supprimer.

e Pour insérer un nouvel élément

1. Utilisez les touches du pavé directionnel pour amener la surbrillance à l'endroit où vous voulez insérer un nouvel élément.

2. Appuyez sur (F6) (L>) (F3) (INS) pour insérer un nouvel élément, qui contient la valeur 0. Tout ce qui se trouve en dessous est décalé vers le bas.

+ L'insertion d’un élément n’affecte pas les éléments des autres listes. Si la donnée de la liste où vous avez inséré un élément est en relation avec des données de listes voisines, l'insertion d'un élément peut être à l’origine d'un mauvais alignement des valeurs correspondantes.

H Désignation d’une liste

+ Si vous spécifiez plus d’une fois une liste pour un seul tri, une erreur se produira.

Une erreur se produira également si les listes devant être triées n’ont pas le même nombre de valeurs (lignes).

2. Traitement des données d’une liste

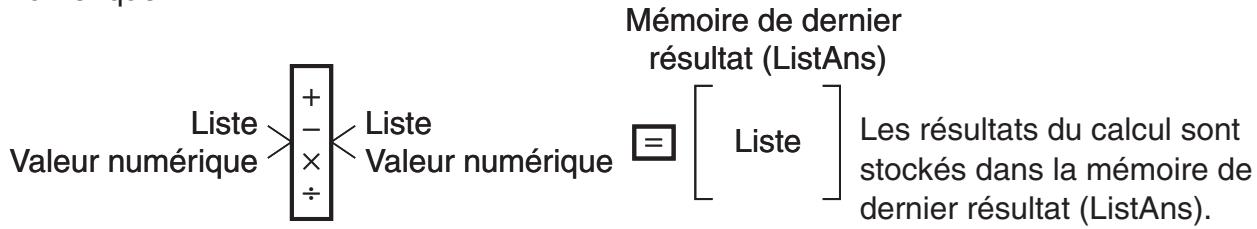

Les données des listes peuvent être utilisées dans les calculs arithmétiques et de fonctions.

Différentes fonctions permettent de traiter facilement et rapidement les données des listes.

Vous pouvez utiliser les fonctions de traitement de données de listes dans les modes RUN +

MAT (ou RUN), STAT, TABLE, EQUA et PRGM.

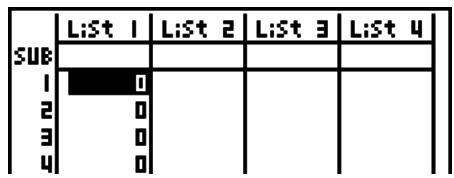

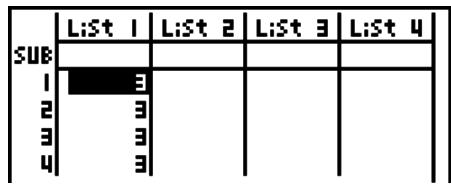

H Accès au menu de fonctions

Tous les exemples suivants sont exécutés à partir du mode RUN + MAT (ou RUN).

Appuyez sur puis sur (F1 (LIST) pour afficher le menu de traitement des données de listes qui contient les paramètres suivants.

* {List}/{L—M}y{Dim}/{Fill}{Seq}/{Min}/{Max}/{Mean}/{Med}/{Aug}/{Sum}/{Prod}/{Cumi}/

(Ne sont pas inclus sur la GRAPH25+ E)

(ET (LIST) (F2 (L—M) (F1 (List) <numéro de liste 1-26> (>) (FH(List) <numéro de liste 1-26>

… (9 (EN (List) <numéro de liste 1-26> CO) EF

+ Vous pouvez omettre (F1](List) dans la partie de l'opération précédente.

+ Toutes les listes doivent contenir le même nombre d'éléments de données. Si ce n’est pas le cas, une erreur se produira.

Exemple: List — Mat (1, 2)E Exemple Transférer le contenu de la liste 1 (2, 3, 6, 5, 4) dans la colonne 1 et le contenu de la liste 2 (11, 12, 13, 14, 15) dans la colonne 2 de la mémoire de rappel de matrice

+ Le résultat de cette opération est sauvegardé dans la mémoire ListAns.

+ Le résultat de cette opération est sauvegardé dans la mémoire ListAns.

Exemple Calculer les effectifs cumulés de chaque donnée de la liste 1 (2, 3, 6,5,

+ Le résultat de cette opération est sauvegardé dans la mémoire ListAns.

Exemple Calculer le pourcentage représenté de chaque donnée de la liste 1 (2, 3,

+ Une erreur se produit si vous exécutez AList pour une liste qui ne contient aucune donnée ou une seule donnée.

Calculs arithmétiques à partir de listes

Vous pouvez effectuer des calculs arithmétiques à partir d’une ou deux listes et d’une valeur

+ Spécification du numéro d’une liste créée avec l'éditeur de liste.

+ Spécification du nom secondaire d'une liste créée avec l'éditeur de liste.

+ Saisie directe d’une liste de valeurs.

e Spécification du numéro d’une liste créée avec l'éditeur de liste

1. Dans le mode RUN + MAT (ou RUN), effectuez l'opération de touches suivante.

e Spécification du nom secondaire d’une liste créée avec l’éditeur de liste

1. Dans le mode RUN + MAT (ou RUN), effectuez l'opération de touches suivante.

Exemple Affecter le contenu de la liste 3 (41, 65, 22) à la liste 1

On (LIST) (F9 (List) 9 ©) F1 (List) CD 3

Exemple Calculer le sinus de la valeur stockée dans l'élément 3 de la liste 2

Gi) En) FA (LIST) (F9 (List) 2) En Œ(1) © En D(1)ES

e Pour introduire une valeur dans un élément particulier de la liste

Vous pouvez entrer une valeur dans un élément particulier d’une liste. La valeur qui était inscrite dans cet élément est remplacée par la nouvelle valeur.

Exemple introduire la valeur 25 dans l’élément 2 de la liste 3

Exemple Multiplier le contenu de la liste stockée dans la mémoire de dernier résultat par 36

ŒA(LIST) (FT (List) Gr) (Ans) 69 ©) (6) E3

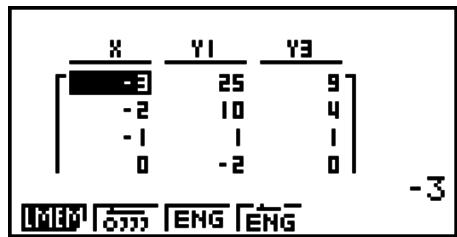

pour introduire des valeurs résultant de certains calculs scientifiques dans une liste. Créez

auparavant une table, puis utilisez la fonction de copie de liste pour copier les valeurs de la table dans la liste.

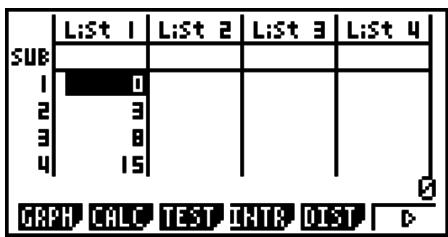

Exemple Utiliser le mode TABLE pour créer une table numérique pour la formule

(Y1= x? -1), puis copiez la table dans la liste 1 du mode STAT

1. Dans le mode TABLE, saisissez la formule Y1 = x? —-1.

2. Créez la table numérique.

5. Appuyez sur (1 Et.

6. Accédez au mode STAT pour vous assurer que la colonne Y1 du mode TABLE a été copiée dans la liste 1.

Lust 1flist afList a]List 4

H Calculs de fonctions scientifiques à partir d’une liste

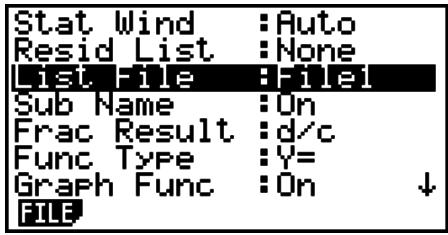

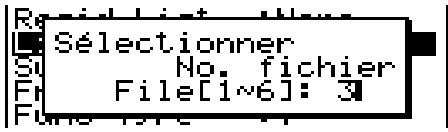

e Pour passer d’un fichier de listes à un autre 1. A partir du menu principal, accédez au mode STAT. Appuyez sur (EU (SET UP) pour afficher l'écran de configuration du mode STAT.

Stat Wind SAUT O Fesid List _:Hone

GN © Sélectionner Ho. fichier FilelLi1é]l: M) dans la mesure où elle n’a pas été validée par la touche Ex. Le coefficient antérieur à la saisie réapparaît. Vous pouvez alors saisir le coefficient souhaité.

- Pour changer la valeur d’un coefficient déjà validé par la touche Ex), utilisez le pavé directionnel pour amener la surbrillance sur le coefficient que vous voulez changer.

Saisissez ensuite la valeur que vous voulez changer.

- Appuyez sur (F3)(CLR) pour supprimer tous les coefficients.

4. Résolvez les équations.

Exemple Résoudre les équations linéaires simultanées suivantes pour x, y, etz

4x + y —- 27 =-1 x + 6y + 3 = 1 - Lorsqu'un calcul est terminé, vous pouvez appuyer sur (FT (REPT), changer les valeurs de coefficient, puis recalculer.

2. Équations d'ordre supérieur, du 2è"° au 6è"° degré

Votre calculatrice peut être utilisée pour résoudre des équations d'ordre supérieur, allant du

- Pour changer la valeur d’un coefficient déjà validé par la touche Ex), utilisez le pavé directionnel pour amener la surbrillance sur le coefficient que vous voulez changer.

Saisissez ensuite la valeur que vous voulez changer.

- Appuyez sur (F3)(CLR) pour supprimer tous les coefficients.

4. Résolvez les équations.

Exemple Pour résoudre l'équation cubique (unité d’angle = Rad)

+ Si vous n'écrivez pas de signe égal, la calculatrice présume que l'expression est à gauche du signe égal et que la valeur à sa droite est zéro. + Une erreur se produit si vous écrivez plus d’un signe égal. 3. Dans la liste des variables qui apparaît sur l'écran, indiquez les valeurs de chaque variable. + Vous pouvez aussi désigner des valeurs dans Upper et Lower pour définir les limites supérieures et inférieures de la plage de solutions. + Une erreur se produit si la solution sort du domaine de définition. 4. Sélectionnez la variable de l'équation dont vous voulez obtenir une solution.

« Lft » et « Rgt » indiquent les côtés gauche et droit qui sont calculés à partir de la solution.

* Les solutions sont calculées par l'approximation de la méthode de Newton. Les valeurs

Lft et Rgt sont affichées pour être vérifiées car cette méthode peut produire des résultats qui correspondent à la solution réelle. Le degré d'erreur sera d'autant plus faible que la différence entre les valeurs Lft et Rgt se rapproche de zéro.

Exemple Un objet lancé en l’air à une vitesse initiale V met le temps T à atteindre la hauteur H. Utiliser la formule suivante pour résoudre la vitesse initiale

V lorsque H = 14 (mètres), T = 2 (secondes) et l'accélération terrestre est G = 9,8 (m/s°). Vous pouvez ici utiliser la fenêtre d'affichage pour définir la plage et d’autres paramètres du graphe. Voir page 5-8.

3. Tracez le graphe.

Exemple Représenter graphiquement la fonction y = 3x?

Vous pouvez sauvegarder jusqu'à 20 fonctions dans la mémoire et en sélectionner une pour la représenter.

1. Depuis le menu principal, accédez au mode GRAPH.

2. Spécifiez le type de fonction et saisissez la fonction dont vous voulez tracer le graphe.

Vous pouvez utiliser le mode GRAPH pour tracer un graphe pour les types d'expressions suivantes : expression en coordonnées rectangulaires (Y=/{x)), expression en coordonnées polaires, équations paramétriques, expression en coordonnées rectangulaires (X=/{y)), inéquation.

F9 (©)(F9()(F1(X>) à (F4 (X<) … inéquation X dans le terme de la partie gauche

Répétez cette étape le nombre de fois nécessaires pour enregistrer toutes les fonctions souhaitées.

Vous devez ensuite indiquer la fonction que vous voulez représenter parmi celles qui ont

été stockées dans la mémoire (voir page 5-7). Si vous ne sélectionnez pas de fonctions particulières ici, les graphes de toutes les fonctions stockées dans la mémoire seront tracés.

3. Tracez le graphe.

+ Pour sélectionner un des styles de ligne pour chaque graphe, vous pouvez utiliser le

menu de fonction qui s’affiche en appuyant sur (F4 (STYL) dans l'étape 2 de la procédure ci-dessus.

(—) .… Normal (réglage par défaut)

EF2(—) .… Thick (deux fois plus épais que Normal)

1. Depuis le menu principal, accédez au mode GRAPH. 2. Appuyez sur (3) (V-WIN) pour afficher l'écran de réglage de la fenêtre d'affichage.

Paramètre des coordonnées rectangulaires Fen-l

Xmin/Xmax … Abscisse minimale/maximale TE] Xscale … Echelle de l'axe x suel 1 Max à

TO ptch … Pas de T, @ FLCHiE IHIT [TRIG (ET

3. Appuyez sur @ pour déplacer la surbrillance et saisissez la valeur appropriée pour chaque paramètre en appuyant sur E® après chacun d'eux.

+ {INIT}/{TRIG}/{STD} … {réglages initiaux}/{réglages initiaux avec l'unité d'angle désignée}/

{réglages standard} de la fenêtre d'affichage

+ {STO}/{RCL} … {sauvegarde}/{rappel} des réglages de la fenêtre d'affichage

Lorsque les réglages sont comme vous voulez, appuyez sur (EXT) ou (s sortir de l'écran de réglage de la fenêtre d'affichage.

e Précautions concernant les réglages de la fenêtre d’affichage

- La saisie de zéro pour T8 ptch entraîne une erreur.

+ Le changement de réglage de la fenêtre d'affichage supprime le graphe affiché et le remplace par les nouveaux axes seulement.

+ Le changement de la valeur de Xmin ou Xmax entraîne automatiquement un ajustement de la valeur Xdot. Le changement de la valeur Xdot entraîne automatiquement un ajustement de la valeur Xmax.

+ Un graphe en coordonnées polaires (r =) ou d'équations paramétriques apparaîtra grossier si les réglages effectués dans la fenêtre d'affichage donne une valeur de pas T6 ptch grande par rapport à l'écart entre les réglages T6 min et T8 max. D'autre part, si les réglages effectués donnent une valeur de pas TA ptch petite par rapport à l'écart entre les réglages T8 min et TO max, le tracé du graphe durera trop longtemps.

+ La plage de saisie des paramètres de la fenêtre d'affichage est la suivante.

—9,999999999E 97 à 9,999999999E 97

H Mémoire de fenêtre d’affichage

Vous pouvez mémoriser six ensembles de réglages de fenêtre d'affichage dans la mémoire de fenêtre d'affichage pour les rappeler lorsque vous en aurez besoin.

e Pour stocker les réglages de fenêtre d'affichage

1. Depuis le menu principal, accédez au mode GRAPH.

2. Appuyez sur (3) (V-WIN) pour afficher l'écran de réglage de la fenêtre d'affichage et indiquez les valeurs souhaitées.

3. Appuyez sur (F4 (STO) pour afficher le menu déroulant.

4. Appuyez sur une touche numérique pour désigner la mémoire de fenêtre d'affichage où vous voulez sauvegarder les réglages, puis appuyez sur (ÆÆ. Une pression sur (1) FE stocke les réglages dans la mémoire de fenêtre d'affichage 1 (V-Win1).

e Pour rappeler les réglages de fenêtre d’affichage de la mémoire

1. Depuis le menu principal, accédez au mode GRAPH.

2. Appuyez sur (Fr) (F3) (V-WIN) pour afficher l'écran de réglage de fenêtre d'affichage.

3. Appuyez sur (F3) (RCL) pour afficher le menu déroulant.

4. Appuyez sur une touche numérique pour désigner le numéro de mémoire de fenêtre d'affichage où se trouvent les réglages que vous voulez rappeler, puis appuyez sur E&.

Une pression sur (1) € rappelle les réglages de la mémoire de fenêtre d'affichage 1 (V-Wint).

EH Spécification de la plage du graphe

Vous pouvez définir une plage (point initial, point final) d’une fonction avant d’en tracer le graphe.

3. Spécifiez le type de fonction et saisissez la fonction. La syntaxe pour la saisie de la fonction est la suivante.

Fonction (>) (1) Point initial C) Point final (4) )(])

4. Tracez le graphe.

(F2 (Z0OM) (F1 (BOX) … Zoom sur cadre Tracez un cadre autour d’une partie de l'affichage et agrandissez cette partie de manière à ce qu’elle remplisse tout l'écran. (F2 (FACT) Spécifie le facteur de zoom de l'axe x et de l’axe y pour le zoom avec facteur. (3) (IN) F4 (OUT) … Zoom avec facteur Le graphe est agrandi ou réduit à la position actuelle du curseur, en fonction du facteur spécifié. (F3) (AUTO) … Zoom automatique Les réglages de l'axe y de la fenêtre d'affichage sont automatiquement ajustés pour que le graphe remplisse tout l'écran sur l'axe y. (5) (©) (F1 (ORIG) … Taille originale Rétablit la taille originale du graphe après un zoom. 9) (>) (F2 (SQR) … Correction de graphe Les valeurs de l’axe x de la fenêtre d'affichage sont corrigées de manière à être identiques aux valeurs de l'axe y. 5-5

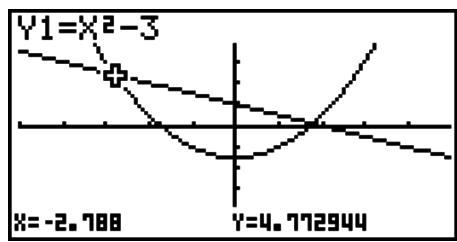

(9)(©) (F3 (RND) … Arrondi de coordonnées

Arrondit les valeurs des coordonnées à la position actuelle du curseur. F5) (©) (FA (INTG) … Entier Chaque point reçoit une largeur de 1 pour que les valeurs des coordonnées soit des entiers. F9) (©) (F3 (PRE) … Précédent Les paramètres de la fenêtre d'affichage précédant le dernier zoom sont rétablis. Définition de la plage du zoom sur cadre 8. Utilisez les touches du pavé directionnel pour amener le pointeur (4h) au centre de l’écran à l'endroit où doit se trouver un angle du cadre, puis appuyez sur Ex. 4. Utilisez les touches du pavé directionnel pour déplacer le pointeur. Un cadre apparaît sur

l'écran. Déplacez le curseur jusqu'à ce que la zone que vous voulez agrandir se trouve dans le cadre, puis appuyez sur E® pour l'agrandir.

Exemple Représenter graphiquement y = (x + 5)(x + 4)(x + 3), et effectuer un zoom sur cadre.

Utilisez les réglages de fenêtre d'affichage suivants.

Avant de stocker une fonction de graphe en mémoire, vous devez spécifier le type de graphe.

1. Lorsque la liste de relation du graphe est affichée, appuyez sur (F3](TYPE) pour afficher le menu de types de graphes, qui contient les paramètres suivants.

+ {Y=}/{r=}/{Parm}/{X=} … graphe à {coordonnées rectangulaires (type Y=/x))}/

{coordonnées polaires}/{paramétriques}/{coordonnées rectangulaires (type X={y))}

H Stockage de fonctions de graphes

e Pour stocker une fonction en coordonnées rectangulaires (Y=)

Exemple Stocker l'expression suivante dans la zone de mémoire Y1 : y =2x?-5

TYPE) (F1 (Y=) (Spécifie une expression en coordonnées rectangulaires.)

©) G)(Saisit l'expression.) e Pour stocker une fonction paramétrique

Exemple Stocker les expressions suivantes dans les zones de mémoire Xt3 et

Yt3: x= 38 sinT y=3cosT

(E] Æ (Saisit et stocke l'expression x.)

Affectez Y1°Y2 à Y3 et Y2°Y1 à Y4.

e Pour éditer une fonction en mémoire

Exemple Remplacer la fonction y = 2x? - 5 dans la zone de mémoire Y1 par y=2x2-3

® (Affiche le curseur.)

© ® ® ® ® PE (3) (Change le contenu.)

E (Stocke la nouvelle fonction de graphe.)

° Pour changer le style de ligne d’une fonction graphique

1. Sur la liste des équations, utilisez @ et © pour surligner l'équation dont vous voulez changer le style de ligne.

2. Appuyez sur (F4) (STYL).

3. Sélectionnez le style de ligne.

Exemple Changer le style de ligne de y = 2x? — 3, qui est enregistré dans la zone

Y1, et sélectionner « Broken » (F4 (STYL) (F3) (-) (Sélectionne « Broken ».)

(TYPE) (F3) (CONV) F3] (> Y<) (Remplace le type de fonction par « Y< ».)

* Le type de fonction ne peut être changé que pour les fonctions à coordonnées rectangulaires et les inéquations.

° Pour supprimer une fonction

1. Lorsque la liste de relation du graphe est affichée, appuyez sur © où @© pour amener la surbrillance sur la zone contenant la fonction que vous voulez supprimer.

2. Appuyez sur (F2 (DEL) ou sur (EU.

3. Appuyez sur (F1) (Oui) pour supprimer la fonction ou sur (F8) (Non) pour abandonner la procédure sans rien supprimer.

+ L'emploi de la procédure ci-dessus pour supprimer une ligne d’une fonction paramétrique

(telle que Xt2) entraîne aussi la suppresion de la ligne appariée correspondante (Yt2 dans le cas de Xt2).

H Sélection de fonctions pour la représentation graphique

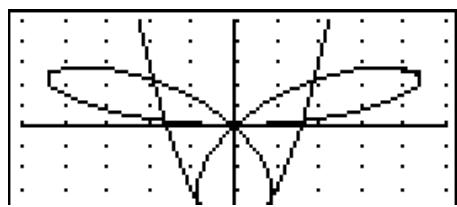

e Pour définir l’état avec ou sans tracé de graphe

1. Sur la liste de relation du graphe, utilisez @ et © pour surligner l'équation que vous voulez représenter graphiquement.

2. Appuyez sur (FJ(SEL).

+ A chaque pression de (F1](SEL) la représentation graphique est activée ou désactivée. 8. Appuyez sur (F6)(DRAW). Exemple Sélectionner les fonctions suivantes pour le tracé : Y1=2x2-5, r2=5 sin30 Utilisez les réglages de fenêtre d'affichage suivants. Xmin =-5, Xmax = 5, Xscale = 1 Ymin =-5, Ymax=5, Yscale = 1 Vous pouvez stocker jusqu’à 20 ensembles de données de fonctions de graphes dans la mémoire de graphes pour les rappeler ultérieurement. Les données suivantes sont sauvegardées dans la mémoire de graphes.

+ Toutes les fonctions actuellement dans la liste des équations affichée (20 au maximum)

+ Informations concernant les lignes des graphes de fonctions

+ Statut avec tracé ou sans tracé de graphe

+ Réglages de fenêtre d'affichage (1 ensemble)

2. Appuyez sur une touche numérique pour désigner la mémoire de graphes où vous voulez sauvegarder la fonction, puis appuyez sur E®. Si vous appuyez sur (1) E®, par exemple, la fonction sera stockée dans la mémoire de graphes 1 (G-Memt).

- Il y a 20 mémoires de graphes, numérotées de G-Mem1 à G-Mem20.

+ Le stockage d’une fonction dans une zone de la mémoire contenant déjà une fonction remplace la fonction existante par la nouvelle.

+ Siles données dépassent la capacité restante de la mémoire, une erreur se produira.

° Pour rappeler une fonction de graphe

1. Appuyez sur (F5)(GMEM) (F2 (RCL) pour afficher le menu déroulant.

2. Appuyez sur une touche numérique pour désigner la mémoire de graphes où se trouve la fonction que vous voulez rappeler, puis appuyez sur (. Si vous appuyez sur (1) EÆ par exemple, la fonction se trouvant dans la mémoire de graphes 1 (G-Memi) sera rappelée.

+ Le rappel de données de la mémoire de graphes supprime toutes les données actuellement dans la liste de relation du graphe.

Vous pourrez alors superposer un de ces graphes à celui qui est affiché à l'écran.

e Pour stocker un graphe dans la mémoire d'images

1. Après avoir tracé un graphe dans le mode GRAPH, appuyez sur F1 (PICT) (FN (STO) pour afficher la fenêtre déroulante.

2. Appuyez sur une touche numérique pour désigner la mémoire d'images où vous voulez sauvegarder l'image du graphe et appuyez sur [Æ). Pour stocker la fonction dans la mémoire d'images 1 (Pict 1), par exemple, appuyez sur (1) FE.

- Il y a 20 mémoires d'images, numérotées Pict 1 à Pict 20.

+ Le stockage d’une image dans une zone de la mémoire contenant déjà une image remplace l'image existante par la nouvelle.

- Il n'est pas possible de stocker l'écran d’un double graphe ni aucun autre graphe utilisant un écran divisé dans la mémoire d'images.

° Pour rappeler un graphe

1. Après le tracé d’un graphe dans le mode GRAPH, appuyez sur (F1 (PICT) (F2) (RCL) pour afficher la fenêtre déroulante.

2. Appuyez sur une touche numérique pour désigner la mémoire de l'image que vous voulez rappeler, puis appuyez sur Ex. Pour rappeler l'image stockée dans la mémoire d'image 1

(Pict 1), par exemple, appuyez sur (1 Ex.

+ Le graphe affiché est effacé lorsqu'un graphe est rappelé de la mémoire d'images.

- Utilisez la fonction de dessin Cls (page 5-29) pour dégager un graphe rappelé de la mémoire d'images.

5. Tracé de deux graphes sur le même écran

HE Copie du graphe sur l’écran secondaire

Le double graphe permet de diviser l'écran en deux parties. Vous pouvez alors représenter deux fonctions différentes de chaque côté pour les comparer, ou bien tracer un graphe de taille normale sur un côté et un agrandissement du graphe sur l’autre côté. Le double graphe est donc un instrument d'analyse précieux.

Le côté gauche de l'écran d’un double graphe est appelé « écran principal », tandis que le côté droit est appelé « écran secondaire ». e Écran principal

Le graphe sur l’écran principal est directement tracé à partir de la fonction. e Écran secondaire Le graphe sur l'écran secondaire est une copie où un agrandissement du graphe tracé

sur l’écran principal. Vous pouvez faire des réglages différents de fenêtre d'affichage pour l'écran principal et l'écran secondaire.

4. Stockez la fonction et tracez le graphe sur l'écran principal. 5. Effectuez l'opération de double graphe souhaitée. (F9 (COPY) … Copie le graphe de l'écran principal sur l'écran secondaire F2 (SWAP) … Échange le contenu de l'écran principal et celui de l'écran secondaire

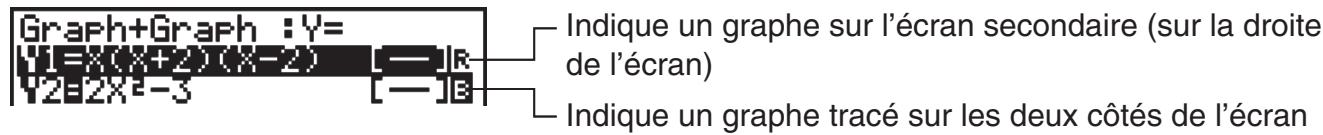

+ Des indicateurs apparaissent sur le côté droit des formules de la liste de relation du graphe montrant où les graphes sont tracés avec le double graphe.

Effectuer un tracé avec la fonction « EI » dans l'écran de l'exemple ci-dessus affiche le graphe à tracer sur le côté droit de l'affichage. La fonction indiquée par « EI » est représentée des deux côtés du graphe.

Appuyer sur (F1)(SEL) tandis que l’une des fonctions’ est surlignée effacerait l'indicateur

<> ou « E > . Une fonction sans indicateur est tracée comme graphe de l'écran principal (sur le côté gauche de l'affichage).

Exemple Représenter graphiquement y = x{(x + 1)(x — 1) sur l’écran principal et l'écran secondaire.

Utilisez les réglages de fenêtre d'affichage suivants.

EH Tracé de graphes multiples sur le même écran

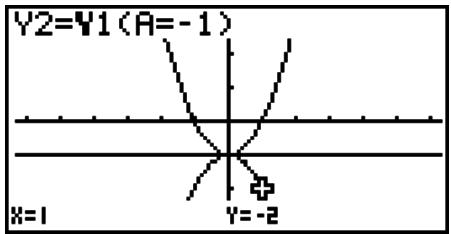

Procédez de la façon suivante pour affecter différentes valeurs à un paramètre contenu dans une expression et superposer les graphes qui en résultent sur l'écran.

1. Depuis le menu principal, accédez au mode GRAPH.

2. Sur l'écran de configuration, réglez « Dual Screen » sur « Off ». 3. Effectuez les réglages de fenêtre d'affichage.

+ Lorsque le graphe simultané est activé, les graphes sont tracés simultanément pour toutes les variables spécifiées.

- La superposition de graphes peut être utilisée pour la représentation graphique d'expressions rectangulaires, d'expressions polaires, de fonctions paramétriques et d'inéquations.

Utilisation du copier et du coller pour la représentation graphique d’une fonction

Vous pouvez représenter graphiquement une fonction en la copiant dans le presse-papiers puis en la collant sur l'écran graphique.

Deux types de fonctions peuvent être collées sur l'écran graphique. Type 1 (Y= expression) Une fonction avec la variable Y à la gauche du signe égal est représentée par l'expression Y=. Exemple: Coller Y=X et représenter graphiquement cette fonction + Tout espace à la gauche de Y est ignoré. Type 2 (expression) Lorsque ce type d'expression est collé, l'expression Y= est représentée. Exemple: Coller X et représenter Y=X - Tout espace à la gauche d'expression est ignoré. 5-14

e Pour représenter graphiquement une fonction à partir du copier et du coller

1. Copiez dans le presse-papier la fonction qui doit être représentée.

2. Depuis le menu principal, accédez au mode GRAPH.

3. Sur l'écran de configuration, réglez « Dual Screen » sur « Off ».

+ Bien que le nombre de graphes pouvant être tracés avec le coller soit pratiquement illimité, le nombre de graphes pris en charge pour la lecture des coordonnées et d’autres fonctions est limité à 30 (graphes tracés pour les expressions 1 à 20, plus graphes tracés avec les fonctions collées).

+ Pour le graphe d’une fonction collée, l'expression qui s'affiche lorsque vous relevez les coordonnées ou utilisez d'autres fonctions apparaît sous la forme : Y= expression.

+ Lorsque vous retracez une courbe sans vider la mémoire de graphes, toutes les courbes sont retracées y compris celles obtenues depuis les fonctions collées.

Utilisation de tables

Pour accéder au mode TABLE, sélectionnez l'icône TABLE sur le menu principal.

Utilisez © et @ pour amener la surbrillance dans la liste de relation de table sur la zone de mémoire où vous voulez stocker la fonction. Saisissez ensuite la fonction et appuyez sur (€ pour la stocker.

Spécifications de la variable

Il existe deux méthodes pour spécifier la valeur de la variable x lors de la génération d’une table numérique.

+ Spécification de la plage de la table

Avec cette méthode, vous spécifiez les conditions de changement de la valeur de la variable.

Avec cette méthode, les données de la liste spécifiée se substituent à la variable x pour générer une table numérique.

e Pour générer une table à partir d’une plage numérique de table

Exemple Générer une table lorsque la valeur de la variable x change de -3 à 3, par pas de 1

(EU TABLE Féalase Table (SET) # End... Valeur finale de la variable x Step Changement (pas) de la valeur de la variable x

Après avoir défini la plage de la table, appuyez sur (EXT) pour revenir à la liste de relation de table.

e Pour générer une table à partir d’une liste

1. Lorsque la liste de relation de table est à l'écran, affichez l'écran de configuration. 2. Mettez Variable en surbrillance et appuyez sur (F2 (LIST) pour afficher le menu déroulant. 3. Sélectionnez la liste contenant les valeurs que vous voulez affecter à la variable x. - Pour sélectionner la liste 6, par exemple, appuyez sur (6) E%. Le paramétrage de la rubrique Variable sur l'écran de configuration se règle sur List 6.

Utilisez © et @ pour amener la surbrillance sur la fonction que vous voulez sélectionner pour la génération de la table et appuyez sur (F1(SEL) pour la sélectionner.

Le signe « = » des fonctions sélectionnées est en surbrillance. Pour ne pas sélectionner une fonction, amenez le curseur dessus et appuyez une nouvelle fois sur (FT(SEL).

Appuyez sur (F6)(TABL) pour générer une table numérique

à partir des fonctions sélectionnées. La valeur de la variable x change en fonction de la plage ou du contenu de la liste que vous avez spécifiée.

L'exemple ci-contre montre les résultats obtenus pour la liste 6 (-3, -2, -1, 0, 1, 2, 3).

numérique avec la valeur de la fonction dérivée associée.

« dy/dx » apparaît en haut de l'écran pour indiquer une différentielle lorsque le curseur est positionné sur un coefficient différentiel.

+ Une erreur se produira si les expressions du graphe contiennent un graphe pour lequel une plage est définie ou un des graphes multiples.

e Spécification du type de fonction

2. Appuyez sur la touche numérique correspondant au type de fonction que vous voulez

+ La table numérique n’est générée que pour le type de fonctions spécifié dans la liste de relations (Table Func). Vous ne pouvez pas générer une table numérique pour un groupe de

+ Editer (supprimer, insérer et ajouter) des lignes + Supprimer une table - Tracer un graphe à points connectés - Tracer un graphe à points séparés

+ {FORM} … {renvoie à la liste des relations de la table}

+ {DEL} … {suppression d’une table} + {ROW} + Vous ne pouvez pas changer directement les valeurs dans les autres colonnes (autres que x) de la table.

H Copie d’une colonne d’une table dans une liste

En effectuant une opération simple, vous pourrez copier le contenu d’une colonne d’une table numérique dans une liste.

Utilisez © et ® pour positionner le curseur sur la colonne que vous voulez copier. Le curseur peut être sur n'importe quelle ligne.

° Pour copier une table dans une liste

Exemple Copier le contenu de la colonne x dans la liste 1

ŒT(LMEM) Indiquez le numéro de la liste dans laquelle vous voulez copier et appuyez sur E®. (] Etocker dans. à E Mémoire Listes 25 g -2 10 y Listlivé]: I | -1 1 | des valeurs de la table. 5-18

. Depuis le menu principal, accédez au mode TABLE.

. Effectuez les réglages de fenêtre d'affichage.

. Stockez les fonctions.

. Définissez la plage de la table.

1. Depuis le menu principal, accédez au mode TABLE.

. Effectuez les réglages de fenêtre d'affichage.

. Sur l'écran de configuration, sélectionnez T+G pour Dual Screen.

. Saisissez la fonction.

. Définissez la plage de la table.

. La table numérique est affichée sur l'écran secondaire sur la droite.

8. Sur l'écran de configuration, spécifiez Dynamic Type. {F2 (Cnt) … Continu (F2 (Stop) … Arrêt automatique après 10 tracés

4. Utilisez les touches du pavé directionnel pour sélectionner le type de fonction sur la liste des types de fonctions intégrées.*!

6. Spécifiez la valeur initiale, la valeur finale et l’incrément. 7. Définissez la vitesse du tracé.

+ Le message « Trop de fonctions » apparaît si plus d’une fonction est sélectionnée pour le tracé dynamique de graphe.

Exemple Utilisez le graphe dynamique pour représenter graphiquement y =

A(x-— 1} -1, pour lequel la valeur du coefficient À passe de 2à 5en incréments de 1. Le graphe est dessiné 10 fois.

6. Définissez la valeur initiale, la valeur finale et l’incrément.

7. Définissez Normal comme vitesse de tracé. 8. Tracez le graphe dynamique.

Exemple Utilisez le graphe dynamique pour tracer y = Ax, lorsque le coefficient A change de 1 à 4 par incréments de 1. Le graphe doit être tracé 10 fois.

@ (EU DYNA © Ga F3 (V-WIN) ET (INIT) Em 1. Appuyez sur ŒN) (SET UP) pour afficher l'écran de configuration. 2. Appuyez sur © © © pour sélectionner Y-Draw Speed. 3. Sélectionnez la méthode de représentation graphique. {F9 (Norm) … Trace tous les points de l'axe X. (réglage par défaut) (F2 (High) … Trace un point sur deux de l'axe X. (tracé plus rapide que Normal)

4. Appuyez sur (EXT).

e Pour sauvegarder des données dans la mémoire de graphe dynamique

1. Pendant le tracé d’un graphe dynamique, appuyez sur pour passer au menu de réglage de la vitesse.

2. Appuyez sur (F3)(STO). En réponse à la boîte de dialogue de confirmation qui apparaît, appuyez sur (F1) (Oui) pour sauvegarder les données.

e Pour rappeler les données de la mémoire de graphe dynamique

1. Affichez la liste de relation du graphe dynamique.

2. Appuyez sur (F8) (RCL) pour rappeler le contenu de la mémoire de graphe dynamique et tracer le graphe.

Représentation graphique d’une formule de récurrence

5. Affichez la table numérique de la formule de récurrence.

1. Depuis le menu principal, accédez au mode RECUR. 2. Effectuez les réglages de fenêtre d'affichage. 3. Spécifiez le type de formule de récurrence et saisissez la formule. 4

. Définissez la plage de la table et les valeurs initiale et finale pour n. Au besoin, définissez la valeur initiale du terme et le point de départ du pointeur.

5. Sélectionnez le style de ligne souhaité pour le graphe.

6. Affichez la table numérique de la formule de récurrence. 7. Définissez le type de graphe et tracez le graphe. (5) (G - CON) … graphe linéaire (F6) (G - PLT) … graphe à points séparés Exemple Générer une table numérique à partir d’une récurrence entre deux termes exprimée par 4,4 = 24, +1, comme terme initial a: = 1, lorsque la valeur de n change de 1 à 6. Utiliser les valeurs de la table pour tracer un graphe linéaire. Utilisez les réglages de fenêtre d'affichage suivants. Xmin = 0, Xmax = 6, Xscale = 1 Ymin=-15, Ymax=65, Yscale =5

4. Configurez les paramètres de la génération de tableaux.

Spécifiez les valeurs de début et de fin pour la variable n, ainsi que le terme initial pour chaque formule récursive.

5. Affichez le tableau numérique des formules récursive.

6. Tracez le diagramme cartésien.

Utilisez les sommes de la séquence numérique pour tracer le graphe.

4. Définissez la plage de la table, les valeurs initiale et finale de n, la valeur du terme initial et le point de départ du pointeur.

5. Affichez la table numérique de la formule de récurrence.

6. Tracez le graphe.

7. Appuyez sur (Æ pour faire apparaître le pointeur au point initial défini.

Appuyez plusieurs fois de suite sur Ex.

S'il existe une convergence, des lignes en toile d’araignée seront tracées. Si aucune toile d'araignée n'apparaît, c'est qu'il existe une divergence ou que le graphe est hors de l'écran. Le cas échéant, sélectionnez des valeurs de fenêtre d'affichage plus grandes et recommencez.

Vous pouvez utiliser © © pour sélectionner le graphe.

Exemple Pour tracer le graphe WEB pour la formule de récurrence 4,1 = -3(a:) +

3an, bas = 3b, + 0,2, et vérifier la divergence ou la convergence. Utilisez la plage suivante de la table : Start = 0, End = 6, & = 0,01, a,Str = 0,01, bo = 0,11, b,Str = 0,11

Type » sur l'écran de configuration.

2. Effectuez les réglages de fenêtre d'affichage.

3. Sur l'écran de configuration, utilisez le réglage « Sketch Line » pour spécifier le style de ligne souhaité.

(9(—) … Normal (réglage par défaut)

(F2(—) … Thick (deux fois plus épais que Normal) .… Broken (brisé épais) *2 Dans le cas d’un graphe de fonction inverse, le tracé commence dès que vous sélectionnez cette option. # Certaines fonctions de dessin exigent la définition de deux points. Après avoir appuyé sur

ES pour spécifier le premier point, utilisez les touches du pavé directionnel pour placer le pointeur à la position du second point et appuyez sur Ex.

+ Vous pouvez spécifier le type de ligne pour les fonctions de dessin suivantes : Tangent,

Normal, Inverse, Line, F-Line, Circle, Vertical, Horizontal, Pen

Exemple Tracer une ligne qui est tangente au point (2, 0) sur le graphe de y=x(x+2)(x-2).

@ (EU GRAPH BH Lecture des coordonnées de points sur une ligne de graphe

La fonction Trace permet de déplacer un pointeur sur un graphe et de lire les coordonnées à

la position du pointeur.

1. Depuis le menu principal, accédez au mode GRAPH. . Tracez le graphe.

3. Appuyez sur (FN (TRCE) pour faire apparaître un pointeur au centre du graphe.*' 4 © pour passer de l’un à l’autre, l'abscisse x est inchangée.

* Le pointeur n’est pas visible sur le graphe lorsqu'il se trouve à un point hors de la zone

d'affichage du graphe ou lorsqu'une erreur se produit.

+ Vous pouvez invalider l'affichage des coordonnées à la position du pointeur en spécifiant

« Off » pour le paramètre « Coord > de l'écran de configuration.

+ Les coordonnées sont affichées de la façon suivante pour chaque type de fonction.

Graphe en coordonnées polaires

4. Appuyez sur (FN (TRCE) pour faire apparaître le pointeur au centre du graphe. Les coordonnées

actuelles et le nombre dérivé apparaissent à ce moment

5. Appuyez sur (E pour sélectionner le graphe où se trouve le curseur et afficher la valeur produite par l'analyse.

Si une analyse produit plusieurs valeurs, appuyez sur ® pour calculer la valeur suivante.

Appuyez sur @ pour revenir à la valeur précédente.

- Lorsque la solution est un point d'inflexion.

H Calcul du point d’intersection de deux graphes

Procédez de la façon suivante pour calculer le point d’intersection de deux graphes.

1. Tracez les graphes.

2. Appuyez sur F3 (G-SLV) F3) (ISCT). Si trois graphes ou plus sont affichés, le curseur de sélection (M) apparaîtra sur le graphe au numéro inférieur.

8. Appuyez sur @ et @ pour amener le curseur sur le graphe que vous voulez sélectionner.

4. Appuyez sur E® pour sélectionner le premier graphe. Le curseur M prend la forme @.

5. Appuyez sur @ et @ pour amener le curseur sur le second graphe.

6. Appuyez sur (EÆ pour calculer le point d'intersection des deux graphes.

Si une analyse produit plusieurs valeurs, appuyez sur ® pour calculer la valeur suivante.

Appuyez sur @ pour revenir à la valeur précédente.

Exemple Tracer les deux fonctions indiquées ci-dessous et déterminer le point d’intersection entre Y1 et Y2.

4. Indiquez la valeur de l’abscisse x ou de l’ordonnée y donnée.

Appuyez sur E*® pour calculer la valeur de l’ordonnée y ou l’abscisse x correspondante.

Exemple Tracer les deux fonctions indiquées ci-dessous puis déterminer le point d’ordonnée y pour x = 0,5 et l’abscisse x pour y = 2,2 sur le graphe Y2.

Y1=x+1, Y2=x(x +2)(x-2)

H Calcul de la valeur de l’intégrale pour une plage donnée

Procédez de la façon suivante pour obtenir les valeurs d'intégration pour une plage donnée.

1. Tracez le graphe.

2. Appuyez sur 3) (G-SLV) F9 (>) F3 (dx). Si plusieurs graphes sont affichés, le curseur de sélection (M) apparaîtra sur le graphe au numéro inférieur.

5. Utilisez ® pour déplacer le pointeur de la limite supérieure à l'endroit voulu.

6. Appuyez sur (Æ pour calculer la valeur de l'intégrale.

Exemple Tracer le graphe de la fonction indiquée ci-dessous et déterminer la

valeur de l'intégrale de (—2 à 0).

+ Les valeurs de l'intégrale peuvent être calculées pour les graphes à coordonnées rectangulaires seulement.

M Analyse des graphes de sections coniques

+ La GRAPH25+ E n'est pas pourvue du mode CONICS.

Vous pouvez déterminer les approximations des résultats analytiques suivants à partir des graphes de sections coniques.

1. Depuis le menu principal, accédez au mode CONICS

2. Sélectionnez le type de fonction. (FA(RECT).... {coordonnées rectangulaires} (F2 (POL).... {coordonnées polaires} (F3) (PARM).... {paramétrique} 8. Utilisez © et © pour sélectionner la section conique que vous voulez analyser. 4. Saisissez les constantes de la section conique. 5. Tracez le graphe.

Après avoir tracé le graphe d’une section conique, appuyez sur (F5) (G-SLV) pour afficher les menus d'analyse de graphes suivants.

° Analyse de graphe parabolique

+ {FOCS}/{VTXY/{LEN}/{e} … {foyer}/{sommet}/{longueur du latus rectum}/{excentricité} + {DIR}{SYM} … {directrice}/{axe de symétrie} + {X-INY/{Y-IN} … {intersection de x}/{intersection de y}

° Analyse de graphe circulaire

+ {CNTR}/{RADS)} … {centre}/{rayon} + {X-INY/{Y-IN} … {intersection de x}/{intersection de y} Exemple Déterminer le foyer et la longueur du latus rectum de la parabole X=(Y-2}+3 Utilisez les réglages de fenêtre d'affichage suivants. Xmin=-1, Xmax=10, Xscale=1 Ymin=-5, Ymax=5, Yscale = 1 à l'écran quand vous effectuerez une opération graphique, seront probablement un peu différents de ceux indiqués dans ce manuel.

1. Avant d'effectuer des calculs statistiques

Lorsque vous accédez au mode STAT depuis le menu principal, l'écran de l'éditeur de listes s'affiche.

Vous pouvez utiliser cet écran pour saisir des données statistiques et effectuer des calculs statistiques.

Utilisez ©, ©, © et ® pour

déplacer la surbrillance sur les listes.

Lust jijlist 2] ust 3/List y

Une fois que vous avez introduit des données, vous pouvez |:18l les utiliser pour produire un graphe et en vérifier les 1 tendances. Vous pouvez aussi utiliser tout un éventail de calculs de régression pour analyser les données.

Quand la liste de données statistiques est à l'écran, appuyez sur (F)(GRPH) pour afficher le menu de graphes, qui contient les paramètres suivants.

+ {GPH1}{GPH2}{GPH3)} … tracé de graphe {1}42}{3}"

+ {SEL} … {sélection simultanée de graphes (GPH1, GPH2, GPH3)} Vous pouvez indiquer les divers graphes.

+ {SET}. {réglages de graphe (type de graphe, affectation aux listes)}

* Le type de graphe défini par défaut pour tous les graphes (graphe 1 à graphe 3) est un diagramme de corrélation, mais vous pouvez choisir un autre type.

1. Réglages généraux de graphe [GRPH]-[SET]

Ce paragraphe explique comment utiliser l'écran de réglages généraux pour effectuer les réglages suivants sur chaque graphe (GPH1, GPH2, GPH3).

Vous pouvez sélectionner divers autres types de graphes statistiques pour chacun des graphes.

Ce réglage permet de spécifier une liste qui contient les données d'’effectif.

En matière de statistiques, « effectif » représente le nombre d’occurrences d’une donnée

(ou d'un jeu de données). Les effectifs sont utilisés dans des « tables de distribution des

effectifs » qui répertorient chaque donnée unique dans une colonne, avec l'effectif (nombre

d'occurrences) dans la colonne de droite. Avec cette calculatrice, la colonne des données et

la colonne des effectifs sont des listes séparées. Ce réglage permet de spécifier la liste (liste

1, liste 2, etc.) à utiliser pour la colonne des effectifs lors de l'établissement d’un graphique

+ Les données statistiques avec un effectif de 0 ne sont pas utilisées pour le calcul des valeurs minimales et maximales

Ce réglage permet de varier la forme des points tracés sur le graphe.

e Pour afficher l'écran de réglages généraux de graphe [GRPHJ-[SET]

Appuyez sur (F)(GRPH)(F6) (SET) pour afficher l'écran de EE x réglages généraux de graphe. ACTEL FPE HN “List sListé Freauencs i1 + StatGraph (spécification d’un graphe statistique) Mark Type ie - Data (Spécifie la liste de données à utiliser comme données du graphe.) + {LIST} … {liste 1 à 26}

+ Display (paramètre d'affichage de la valeur du graphe type camembert)

+ {%}/{Data} … Pour chaque élément de donnée {afficher comme pourcentage}/{afficher comme valeur} + % Sto Mem (Spécifie la sauvegarde des valeurs de pourcentage dans une liste.) + {None}/{List} … Pour les valeurs de pourcentage : {Ne pas sauvegarder dans liste}/ {Spécifie Liste 1 à 26 et sauvegarde} Quand le type de graphe « Box » (boîte médiane) est sélectionné : - Outliers (spécification des points aberrants) + {On}/{Off} … {afficher}/{ne pas afficher} les points aberrants du cadre-médian

Quand le type de graphe « Bar » (histogramme à barres) est sélectionné :

- Datal (liste de données de la première barre)

° {LIST} … {liste 1 à 26}

+ Data? (liste de données de la seconde barre)/Data3 (liste de données de la troisième barre)

+ {None}/{LiST} … {aucune}/{liste 1 à 26}

- Stick Style (spécification du style des barres)

+ {Leng}/{HZtl} … {longueur}/{horizontal} e Pour spécifier l’état avec ou sans tracé de graphe

1. Appuyez sur (F1)(GRPH) (F4) (SEL) pour afficher l'écran de statut de graphe (avec ou sans tracé).

StatGrarhi Drau0ff - Notez que le réglage StatGraph1 est pour le graphe 1 (GPH1 du menu), StatGraph2 pour

le graphe 2 et StatGraph3 pour le graphe 3.

2. Utilisez les touches du pavé directionnel pour amener la surbrillance sur le graphe dont vous voulez changer le statut et appuyez sur la touche de fonction correspondante pour changer le statut.

+ {On}/{Off} … {On (tracé)}/{Off (sans tracé)}

+ {PRAW} …. {tracé de tous les graphes}

Quand la liste de données statistiques est à l’écran, effectuez l'opération de touches suivante.

ŒU (SET UP) (F2 (Man)

(EX) (Retour au menu précédent.)

Notez que les paramètres de fenêtre d'affichage sont configurés automatiquement pour les types de graphes suivants même si Stat Wind est réglé sur « Manual ».

Diagramme circulaire, test Z à 1 échantillon, test Z à 2 échantillons, test Z à 1 proportion, test Z à 2 proportions, test r à 1 échantillon, test à 2 échantillons, test y? (GOF), test x?

(2-way), test F à 2 échantillons (sans tenir compte de l’axe x).

- La liste de données 1 est automatiquement utilisée pour l'axe x (horizontal) et la liste de données 2 pour l'axe y (vertical). Chaque ensemble de données x/y est représenté par un point sur un diagramme de corrélation.

Calcul et représentation graphique de données statistiques à variable unique

Les données à variable unique sont des données ne comprenant qu’une seule variable. Si vous calculez la grandeur moyenne des élèves d’une classe, par exemple, il n’y a qu'une variable, la grandeur.

Les statistiques à variable unique comprennent la répartition et la somme. Les types de graphes suivants sont disponibles pour les statistiques à variable unique.

Vous pouvez aussi procéder comme indiqué dans « Changement des paramètres d’un graphe » à la page 6-1 pour effectuer les réglages que vous voulez avant de tracer chaque graphe.

H Traçage de probabilité normale (NPP)

Ce traçage compare le coefficient d'accumulation des données avec le coefficient d'accumulation d’une loi de probabilité normale. XList spécifie la liste où les données sont saisies et Mark Type sert à sélectionner parmi les marques {[] / x / + } que vous voulez tracer.

comprend toutes les données dans une zone du

premier quartile (Q1) au troisième quartile (Q3), avec

une ligne tracée à la médiane (Med). Des lignes AUAE

(aussi appelées moustaches) s'étendent de chaque extrémité de la boîte jusqu'au minimum et maximum Q1 Med Q3 maxX

À partir de la liste de données statistiques, appuyez sur (F](GRPH) pour afficher le menu de graphes, puis sur (F6)(SET) et sélectionnez le graphe en boîte-médiane pour le graphe que vous voulez utiliser (GPH1, GPH2, GPH3).

Pour tracer les données qui sont hors de la boîte,

sélectionnez d'abord « MedBox » comme type de graphe. —— |}

Puis, sur l'écran que vous utilisez pour spécifier le type de graphe, activez le paramètre Outliers et tracez le graphe.

- Une erreur « Erreur dimension » se produit lors du tracé d’un graphe avec deux ou trois listes spécifiées, quand les listes ont un nombre différent d'éléments.

- Une erreur « Erreur de condition » se produit quand des listes sont attribuées pour Datai et Data3 et « None » (aucune) n’est spécifié pour Data2.

EH Graphe de la densité de la loi normale

Le graphe de la densité de la loi normale est tracée à l’aide de la fonction de loi normale.

XList spécifie la liste où les données sont saisies tandis que

Freq spécifie la liste où l'effectif est saisi. 1 est spécifié pour Freq lorsqu’aucun autre effectif de données n'est spécifié.

=| - Utilisez © pour faire défiler la liste et voir les paramètres qui défilent au bas de l'écran.

Voici la signification de chacun des paramètres.

.. somme des carrés Q3 troisième quartile

OX enr écart-type de la maxX.…...… maximum population Mod... mode St écart-type de Modi:n nombre de paramètres du mode l'échantillon de données ñ Mod:F effectif du mode de données

- Appuyez sur (F8) (DRAW) pour revenir au graphe statistique original à variable unique.

« Std » et « OnData » »

HE Méthodes de calcul pour les paramétrages « Std » et « OnData »

Q1 et Q3 peuvent être calculés conformément au paramètre « Q1Q3 Type » de l'écran de configuration, comme indiqué ci-dessous.

Lorsque le nombre n d'éléments est un nombre pair :

En utilisant comme référence le point central de la population totale, les éléments de la population sont divisés en deux groupes : un groupe pour la moitié inférieure et un groupe pour la moitié supérieure. Q1, Q3 et Med deviennent alors les valeurs décrites ci-dessous :

Q1 = {médiane du groupe de F Q3 = {médiane du groupe de F éléments de la partie supérieure de la population}

6-7 Q1 = {médiane du groupe de 1 éléments de la partie inférieure de la population} Q3 = {médiane du groupe de nt éléments de la partie supérieure de la population} Med = = Le élément}

+ Lorsque n = 1, Qi = Q3 = Med = point central de la population.

Point central Point central Lorsque le taux d’effectif cumulé de la valeur d’une donnée est exactement de 0,25, Q1 représente la moyenne de la valeur de ces données et la valeur des données suivantes.

Q3 = {valeur de l’élément dont le taux d’effectif cumulé est supérieur à 0,75 et le plus proche de 0,75}

Lorsque le taux d’effectif cumulé de la valeur d’une donnée est exactement de 0,75, Q3 représente la moyenne de la valeur de ces données et la valeur des données suivantes.

Med = {valeur de l'élément dont le taux d’effectif cumulé est supérieur à 0,5 et le plus proche de 0,5}

Lorsque le taux d’effectif cumulé de la valeur d’une donnée est exactement de 0,5, Med représente la moyenne de la valeur de ces données et la valeur des données suivantes.

+ 4 est la valeur dont le taux d’effectif cumulé est supérieur à 0,5 et le plus proche de 0,5, de sorte que Med = 4.

Les valeurs de Q1, Q3 et Med pour cette méthode de calcul sont décrites ci-dessous :

Q1 = {valeur de l’élément dont le taux de son effectif cumulé est supérieur à 0,25 et le plus proche de 0,25}

Q3 = {valeur de l’élément dont le taux de son effectif cumulé est supérieur à 0,75 et le plus proche de 0,75}

Les lignes suivantes expliquent la signification des éléments montrés ci-dessus :

(Nombre d'éléments : 10)

+ 5 est la valeur dont le taux d’effectif cumulé est supérieur ou égal à 0,75 et le plus près de 0,75, de sorte que Q3 = 5.

1. Depuis le menu principal, accédez au mode STAT.

2. Saisissez les données dans la liste.

3. Spécifiez Scat (diagramme de corrélation) ou xy (graphe linéaire xy) comme type de graphe et exécutez l'opération.

Appuyez sur (AT, ou Æxm) (QUIT) pour revenir à la liste de données statistiques.

Exemple Saisir les deux gunroupes de données indiqués ci-dessous. Tracez ensuite les données sur un diagramme de corrélation et reliez les points pour produire un graphe linéaire xy.

0,5, 1,2, 2,4, 4,0, 5,2 (xList)

2. Saisissez les données dans une liste et tracez un diagramme de corrélation.

3. Sélectionnez le type de régression, exécutez le calcul et affichez les paramètres de régression.

4. Tracez le graphe de régression.

Exemple Saisir les deux groupes de données indiqués ci-dessous et tracer les données sur un diagramme de corrélation. Effectuer ensuite une régression logarithmique sur les données pour afficher les paramètres de régression logarithmique, puis tracer le graphe de régression correspondant.

0,5, 1,2, 2,4, 4,0, 5,2 (xList)

Les paramètres de régression sont calculés dès que vous appuyez sur une touche de fonction pour sélectionner le type de régression quand un graphe est affiché.

Les paramètres suivants sont utilisés par les régressions linéaires, logarithmiques, exponentielles et de puissance.

Pons coefficient de corrélation

.coefficient de détermination

arrés des moyennes des erreurs

HE Représentation graphique des résultats de calculs statistiques

Lorsque le résultat d'un calcul de paramètres est affiché, vous pouvez représenter graphiquement la formule de régression affichée en appuyant sur (F6) (DRAW).

HE Graphe de régression linéaire

La régression linéaire utilise la méthode des moindres carrés pour tracer une droite qui ajuste le nuage de points et renvoie les valeurs pour la pente et l'intersection y (coordonnées y lorsque x = 0) de la ligne.

La représentation graphique de la relation est un graphe de régression linéaire.

(EF (ax+b) ou (F2) (a+bx)

.. terme constant de la régression (intersection de y)

.. terme constant de la régression (intersection de y)

Régression quartique

formule du modèle... y=axt+bX +cx2+dx+e

En terme constant de la régression (intersection de y)

.terme constant de la régression

terme constante de la régression

.coéfficient de régression

HE Graphe de régression de puissance

La régression de puissance exprime y comme proportion de la puissance de x. La formule de régression de puissance standard est y = a x x’, et si l’on prend les logarithmes des deux côtés, on obtient In y = In a + b x In x. Ensuite, si l’on suppose que X=In x, Y=InyetA=In a, la formule correspond à la formule de régression linéaire Y = À + bX.

FT(CALC) F9 (>) (F4 (Pwr)

Voici la formule du modèle de régression sinusoïdale.

y = a-sin(bx + c) + d

Quand la liste de données statistiques est à l'écran, rappelez l'écran de configuration pour spécifie une LIST (liste 1 à 26) pour le calcul résiduel. Les données résiduelles calculées sont enregistrées dans la liste sélectionnée.

La distance verticale des points du tracé au modèle de régression est mémorisée dans la liste.

Les points qui sont supérieurs à ceux du modèle de régression sont positifs tandis que les points inférieurs sont négatifs.

Le calcul résiduel peut être effectué et sauvegardé pour tous les modèles de régression.

Toutes les données existantes dans la liste sélectionnée sont supprimées. Les points résiduels de chaque tracé sont mémorisés dans le même ordre de priorité que les données utilisées comme modèle.

H Affichage des résultats du calcul d’un graphe à variable double

Les statistiques à variable double peuvent être exprimées sous forme de graphes et de valeurs paramétriques. Lorsque des graphes sont affichés, les résultats du calcul à variable double apparaissent de la façon suivante lorsque vous appuyez sur (F1) (CALC) (F1) (2VAR).

.. moyenne des données stockées dans la liste x

Ex somme des données stockées dans la liste x

DS somme des carrés des données stockées dans la liste x

OK cn écart-type d’une population des données stockées dans la liste x

Sx su écart-type d’un échantillon des données stockées dans la liste x

n ..nombre de données

moyenne des données stockées dans la liste y

y somme des données stockées dans la liste y

De somme des carrés des données

stockées dans la liste y

somme des produits de données stockées dans la liste x et la liste y minimum des données stockées dans la liste x

maximum des données stockées dans la liste x minimum des données stockées dans la liste y

maximum des données stockées dans la liste y

HE Copie d’une formule de graphe de régression dans le mode GRAPH Vous pouvez copier les résultats des calculs d’une formule de régression dans la liste de relation du graphe du mode GRAPH, les stocker et les comparer.

1. Quand le résultat d'un calcul de régression est affiché (voir « Affichage des résultats de calculs de régression » à la page 6-12), appuyez sur (F5)(COPY).

- La liste de relation du graphe du mode GRAPH s’affiche.*

2. Utilisez © et © pour mettre en surbrillance la zone où vous voulez copier la formule de

régression du résultat affiché.

3. Appuyez sur (Æ pour stocker la formule graphique copiée et revenir à l'affichage précédent

du résultat de calculs de régression.

* Vous ne pouvez pas modifier les formules de régression de formules graphiques dans le

Vous devez entrer les données statistiques pour le calcul que vous voulez effectuer et spécifier où elles se trouvent avant de commencer un calcul. Affichez les données statistiques puis

appuyez sur (F2}(CALC)(F6) (SET).

Il s'agissait d'expressions numériques des caractéristiques de variables utilisées pour la représentation graphique.

Ces valeurs peuvent aussi être obtenues directement en affichant la liste de données statistiques et en appuyant

sur (FJ(CALC)(F9(1VAR).

Ensuite, appuyez sur © où ® pour faire défiler les résultats de calculs statistiques et voir les caractéristiques des variables.

Pour les détails sur la signification des valeurs statistiques, voir « Affichage des résultats du calcul d’un graphe à variable unique » (page 6-7).

H Calculs statistiques à variable double

Dans l'exemple précédent de « Affichage des résultats du calcul d’un graphe à variable double », les résultats des calculs statistiques étaient affichés après le tracé du graphe.

Il s'agissait d'expressions numériques des caractéristiques de variables utilisées pour la représentation graphique. 6-17

Ces valeurs peuvent aussi être obtenues directement en affichant la liste de données statistiques et en appuyant sur (FJ(CALC) (F3 (2VAR).

Pour les détails sur la signification des valeurs statistiques, voir « Affichage des résultats du

calcul d’un graphe à variable double » (page 6-16).

H Calculs de régression

Vous pouvez déterminer directement la même expression à partir de l'écran de saisie de

e Calcul du coefficient de détermination (r) et de MSe

Vous pouvez utiliser le mode STAT pour calculer le coefficient de détermination (2) pour une régression quadratique, une régression cubique et une régression quartique. Les types de calculs MSe suivants sont aussi disponibles pour chaque type de régression.

Pour utiliser la fonction Y-CAL procédez de la façon suivante.

1. Après avoir tracé un graphe de régression, appuyez sur (F5) (G-SLV)(F1(Y-CAL) pour accéder au mode de sélection de graphe, puis appuyez sur FX.

Si plusieurs graphes sont affichés, utilisez @ et © pour sélectionner le graphe souhaité, puis appuyez sur (Æ).

+ La boîte de dialogue de saisie de la valeur x apparaît. Fesression

+ Les coordonnées n'apparaissent pas si « Off » est spécifié pour l'option « Coord » de l'écran de configuration.

+ La fonction Y-CAL peut aussi être utilisée avec un graphe tracé à l’aide de DefG.

e Copie de la formule de régression depuis l’écran de résultat d’un calcul de régression

Outre la fonction de copie de formules de régression qui permet de copier le résultat d’un calcul de régression après le tracé d’un graphe statistique (par ex. à un nuage de points), le mode STAT dispose aussi d’une fonction qui permet de copier la formule de régression résultant de ce calcul. Pour copier cette formule, appuyez sur (F (COPY).

Vous pouvez obtenir la variante réduite immédiatement après avoir effectué des calculs statistiques à variable unique seulement. (FA (CALC) (F6) (SET) ET(LIST) CD Exemple Tracer le graphe de la densité de la loi normale centrée réduite et calculer la fonction de répartition pour t = 0,5

@ ŒD RUN + MAT (ou RUN)

H Détermination de l’ecart-type et de la variance à partir d’une liste de données

Vous pouvez utiliser des fonctions pour déterminer l'écart-type et la variance pour des données spécifiées dans une liste. Ce calcul est effectué dans le mode RUN + MAT (ou

RUN). Vous pouvez effectuer des calculs en utilisant des données sauvegardées dans une liste (Liste 1 à Liste 26) avec l'éditeur de liste du mode STAT ou avec des données entrées directement à partir de l'écran du mode RUN + MAT (ou RUN).

Syntaxe StdDev(Liste n [Liste m])

Variance(Liste n [,Liste 71]) Liste n..…..données de l'échantillon Liste m.…...données de l'effectif

Exemple Pour sauvegarder les données x dans la Liste 1, les valeurs de l'effectif dans la Liste 2, et déterminer l’écart-type ainsi que la variance

Le test Z à 1 proportion teste une proportion inconnue de succès.

Le test Z à 2 proportion teste la proportion de succès de deux populations pour les comparer.

Le test f teste l'hypothèse lorsque l'écart-type d'une population est inconnu. L'hypothèse qui est l'opposé de l'hypothèse prouvée est appelée hypothèse nulle, tandis que l'hypothèse prouvée est appelée hypothèse alternative. Le test r est normalement utilisé pour tester l'hypothèse nulle. Ensuite on détermine si l'hypothèse nulle ou l'hypothèse alternative doit être acceptée.

Le test f à 1 échantillon teste l'hypothèse pour une moyenne inconnue d’une population lorsque l'écart-type de cette population est inconnu.

Le test f à 2 échantillons compare les moyennes de populations lorsque les écart-types de ces populations sont inconnus.

Le test f à régression linéaire calcule le degré de corrélation linéaire d’un couple de données.

Pour le test 4? on fournit un certain nombre de groupes indépendants et on teste une hypothèse par rapport à la probabilité des échantillons qui sont inclus dans chaque groupe.

Le test x? de précision de l’ajustement à une entrée (« one-way » ou « GOF >» (goodness- of-fit)) teste si le comptage observé des données d'échantillonnage s’ajuste à une certaine distribution. Par exemple, il peut être utilisé pour déterminer la conformité avec une loi normale ou une loi binomiale.

Le test y? de précision de l’ajustement à double entrée crée un tableau à double entrée qui structure principalement deux variables qualitatives (telles que « Oui » et « Non >») et évalue l'indépendance des deux variables.

Le test F à 2 échantillons vérifie l'hypothèse pour le taux de variances d’un échantillon. Il peut être utilisé, par exemple, pour vérifier les effets cancérogènes de plusieurs facteurs, tels que la consommation de tabac, l'alcool, la déficience en vitamines, une consommation abusive de café, l’inactivité, une mauvaise hygiène de vie, etc.

ANOVA teste l'hypothèse selon laquelle les moyennes de populations des échantillons sont

égales en présence d'échantillons multiples. Ce test peut être utilisé, par exemple, pour vérifier si différentes combinaisons de matériaux ont un effet sur la qualité et la durée du produit fini.

One-Way ANOVA est utilisé en présence d’une variable indépendante et d’une variable dépendante.

Two-Way ANOVA est utilisé en présence de deux variables indépendantes et d’une variable dépendante.

Les diverses méthodes de calculs statistiques mentionnées ci-dessus sont expliquées aux pages suivantes. Vous trouverez de plus amples informations sur les principes et sur la terminologie statistiques dans les manuels de statistiques.

Sur l'écran du mode initial STAT, appuyez sur (F3) (TEST) pour afficher le menu de tests qui contient les options suivants.

Deux points sont affichés dans le cas d'un test à deux extrémités. Utilisez © et ® pour

déplacer le pointeur.

+ (F2(P) … affiche la valeur p.

Utilisez les touches suivantes en partant de la liste de données statistiques.

à la répartition normale.

Utilisez les touches suivantes en partant de la liste de données statistiques.

TEST) Test 7 | FFOF E1(2) F ï

Deux points sont affichés dans le cas d’un test à deux extrémités. Utilisez © et ® pour déplacer le pointeur.

-(F2(P) … affichage de la valeur p.

Une pression de (F2)(P) affiche la valeur p au bas de l'écran sans pointeur.

+ L’exécution d’une fonction d'analyse sauvegarde respectivement les valeurs r et p dans les variables T et P.

e Test f à 1 échantillon

Exemple d'affichage des résultats d’un calcul

+ [Save Res] ne sauvegarde pas la condition u: de la deuxième ligne.

e Test / à régression linéaire

Le test f à régression linéaire traite les ensembles de données à variables doubles comme paires (x, y) et utilise la méthode des moindres carrés pour déterminer les coefficients a, b les mieux appropriés des données de la formule de régression y = a + bx. Il détermine aussi le coefficient de corrélation et la score f, et calcule le degré de la relation entre x et y.

Utilisez les touches suivantes en partant de la liste de données statistiques.

+ [Save Res] ne sauvegarde pas les conditions B et p de la deuxième ligne.

+ Lorsque la liste spécifiée par [Save Res] est identique à la liste spécifiée par l'option [Resid

List] sur l'écran de réglage, seules les données [Resid List] sont sauvegardées dans la liste.

- Fonctions ordinaires de test y?

Une pression de (F2 (P) affiche la valeur p au bas de l'écran sans pointeur.

+ L’exécution d’une fonction d'analyse sauvegarde les valeurs x? et p respectivement dans les variables C et P.

-* Test y? de précision de l’ajustement à une entrée (« GOF » ou « one-way »)

Le test y? de précision de l'ajustement (GOF = « goodness-of-fit ») ou test y? à une entrée teste si l'effectif des données d’échantillonnage s’ajuste à une loi donnée. Par exemple, il peut

être utilisé pour déterminer la conformité avec une loi normale ou une loi binomiale.

Expected... nom de la Liste (1 à 26) qui sert à sauvegarder l'effectif espéré

CNTRB Spécifie une liste (Liste 1 à Liste 26) comme lieu de stockage pour les contributions de chaque comptage observé et obtenues comme résultats du calcul.

Exemple d'affichage des résultats d’un calcul

Test _#eGOF Hezs, OS

Expected... nom de la matrice (A à Z) réservée à la sauvegarde des effectifs attendus

+ Une pression de (F](» MAT) pendant le réglage des paramètres fait passer à l'éditeur matrices où le contenu des matrices peut être changé et vérifié.

+ Une pression de (F}( MAT) pendant l'affichage du résultat d'un calcul fait passer à l'éditeur de matrices où le contenu des matrices peut être changé et vérifié.

+ La commutation de l'éditeur de matrices à l'éditeur de vecteurs n'est pas prise en charge.

B Test F à 2 échantillons

Le test F à 2 échantillons vérifie l'hypothèse pour le taux de variances d’un échantillon. Le test F s'applique à la probabilité F.

Utilisez les touches suivantes en partant de la liste de données statistiques.

TEST) Test F2 échant

+ [Save Res] ne sauvegarde pas la condition o: de la ligne 2.

H ANOVA ANOVA vérifie l'hypothèse selon laquelle les moyennes de populations des échantillons sont

égales en présence d'échantillons multiples. + FF(CALC) … exécution du calcul + F9) (DRAW) … tracé du graphe (Two-Way ANOVA seulement) 6-34

L'axe Y est la valeur moyenne de chaque catégorie.

Vous pouvez utiliser les fonctions d'analyse de graphe suivantes après le tracé d’un graphe.

+ FI(Trace) ou fs (TRCE) … fonction d'affichage des coordonnées 6-35 + La représentation graphique n’est possible qu'avec Two-Way ANOVA. Les réglages de la fenêtre d'affichage sont automatiques, quels que soient les réglages de l'écran de réglage.

+ A l'emploi de la fonction Trace, le nombre de conditions est sauvegardé dans la variable A et la valeur moyenne dans la variable M.

B (Température de soumission à la chaleur) Bi B2

A (Durée de soumission à la chaleur)

Al 113 , 1161139 , 132

Ho : Aucun changement de la résistance dû à la température

Ho : Aucun changement de la résistance dû à l'interaction de la durée et de la température

Utilisez Two-Way ANOVA pour vérifier l'hypothèse ci-dessus.

Le niveau de signification (p = 0,04222398836) est inférieur au niveau de signification (0,05), si bien que l'hypothèse dément.

+ Niveau d'interaction (A x B) de signification P = 2,78169946e-3

Le niveau de signification (p = 2,78169946e-3) est inférieur au niveau de signification (0,05), si bien que l'hypothèse dément. 6-36

Un intervalle trop large ne permet pas de bien situer la valeur (vraie valeur) de la population.

Un intervalle trop étroit, par contre, limite la valeur de la population et ne permet pas d'obtenir des résultats toujours fiables. Les niveaux de confiance les plus souvent utilisés sont de

95% et 99%. L'élévation du niveau de confiance élargit l'intervalle de confiance tandis que l'abaissement du niveau de confiance restreint le niveau de confiance, mais augmente les risques de négliger la valeur de la population. Avec un intervalle de 95% par exemple, la valeur de la population n’est pas incluse dans les intervalles résultants dans 5% des cas.

Quand vous voulez effectuer une enquête et vérifier ensuite les données à l’aide des tests et Z, vous devez aussi tenir compte de la taille de l'échantillon, de la largeur de l'intervalle de confiance et du niveau de confiance. Le niveau de confiance change selon l'application.

Sur l’écran du mode initial STAT, appuyez sur (F4) (INTR) pour afficher le menu d'intervalle de confiance, qui contient les paramètres suivants.

+ (FA (INTR) (F1 (2) … intervalles Z (page 6-38)

Utilisez les touches suivantes en partant de la liste de données statistiques.

ŒJ(INTR) Interu 2 1 Pror

L’intervalle f à 1 échantillon calcule l'intervalle de confiance pour une moyenne inconnue d'une population lorsque l’écart-type de cette population est inconnu.

Utilisez les touches suivantes en partant de la liste de données statistiques.

Exemple d'affichage des résultats d’un calcul

Interualle L 1 échant

qui est essentielle aux calculs statistiques. La loi normale est une loi symétrique centrée sur les plus fortes occurrences de données moyennes (l'effectif le plus élevé), avec un effectif décroissant de données lorsque l’on s'éloigne du centre. La loi de Poisson, la répartition dans l'espace et d’autres formes de répartition sont également utilisées en fonction du type de données disponibles.

Lorsque le type de probabilité a été déterminée, certaines tendances peuvent être observées.

Vous pouvez calculer la probabilité des données extraites d’une répartition inférieure à une valeur donnée.

Par exemple, la répartition peut être utilisée pour calculer le taux de rendement pour la fabrication d’un produit. Après avoir défini une valeur comme critère, vous pouvez calculer la probabilité normale en estimant le pourcentage de produits répondant à ce critère.

Inversement, un taux de succès (par exemple 80%) peut être pris comme hypothèse pour estimer la proportion de produits atteignant cette valeur par la loi normale.

La densité de probabilité normale calcule la densité de la probabilité d’une loi normale depuis une valeur x spécifiée.

La loi normale cumulative calcule la probabilité des données d’une loi normale entre deux valeurs précises.

La loi normale cumulative inverse calcule une valeur représentant le lieu à l’intérieur d’une loi normale pour une probabilité cumulée précise.

2. Saisissez la valeur souhaitée pour x puis appuyez sur Ex.

+ Les valeurs x et p apparaissent au bas de l’écran et le pointeur se positionne sur le point correspondant du graphe.

3. Une pression de ou d’une touche numérique à ce moment fait réapparaître la boîte de dialogue de saisie de la valeur x pour effectuer un autre calcul de la valeur estimée.

4. Lorsque vous avez terminé, appuyez sur pour dégager les valeurs des coordonnées et le pointeur de l'écran.

+ L’exécution d'une fonction d'analyse sauvegarde les valeurs x et p respectivement dans les variables X et P.

Quand une liste est spécifiée, les résultats des calculs pour g 5 : 1° chaque élément de la liste sont affichés sous forme de liste. |# 56 Save Res: None Exécuter List [Ur + La densité de loi normale est appliquée à la loi normale standard. + En spécifiant o = 1 et u = 0 on spécifie la loi normale standard. Exemple d'affichage des résultats d’un calcul CP. normale

unique est introduite comme donnée.

+ Loi f de Student cumulative

unique est introduite comme donnée.

+ Loi f de Student cumulative inverse

M Loi de probabilité 7?

+ Densité de probabilité 7? F3 (DIST)(F3(CHI)(F1(CPd)

La Densité de probabilité 7? (chi-carré) calcule la densité (p) [G.F, de x# de probabilité y? pour une unique valeur x spécifiée ou pour : une liste. Quand une liste est spécifiée, les résultats des ar : TE calculs pour chaque élément de la liste sont affichés sous Save Res: None forme de liste. Exécuter Mt Var H Loi de probabilité F (Fischer-Sendecor)

- Densité de probabilité F 3 (DIST) (F4 (F)(F1(FPd)

La Densité de probabilité F calcule la densité (p) de DPF. de EF probabilité F pour une unique valeur x spécifiée ou pour = une liste. Quand une liste est spécifiée, les résultats des EH Hs calculs pour chaque élément de la liste sont affichés sous gi dt e ;ê forme de liste. Exécuter one List [Ur Exemple d'affichage des résultats d’un calcul CP, de F 1 | . 11 3[0.0516 ul 0.034 unique est introduite comme donnée.

- Loi F cumulative inverse

+ Pour la Probabilité binomiale il n’y a pas de traçage du graphe.

La Loi binomiale cumulative inverse calcule le nombre Éinomial inverse minimum d'essais d’une loi binomiale cumulative pour des valeurs spécifiées. Rhitris

+ Pour la Loi binomiale cumulative inverse il n’y a pas de traçage du graphe.

+ Pour la Probabilité de Poisson il n’y a pas de traçage du graphe.

- Loi de Poisson cumulative (F3) (DIST) F9 (>) (F1 (POISN) (F2 (PCd)

La Loi de Poisson cumulative calcule la probabilité D.C. de Foisson cumulative pour que, dans une loi de Poisson, une réussite " ait lieu pendant ou avant un essai spécifié. ra IBÈ

+ Pour la Loi de Poisson cumulative il n’y a pas de traçage du graphe.

Area) et *xinv (résultat du calcul en utilisant * Area). La calculatrice affiche toujours la seule valeur xinv. Cependant, quand les valeurs de xinv et de *xinv sont différentes, le message apparaît avec les deux valeurs.

Les résultats d’un calcul de la Loi de Poisson cumulative inverse sont des entiers. La précision peut être réduite lorsque le premier argument a 10 chiffres ou plus. Notez que même une légère différence dans la précision du calcul a une incidence sur le résultat de ce calcul. Si un message d'avertissement apparaît, vérifiez les valeurs affichées.

H Loi de répartition dans l’espace

+ Probabilité géométrique Œ)(DIST)(F9(©>)(F2(GEO)(FT(GPd)

+ Pour la Probabilité géométrique il n’y a pas de traçage du graphe. 6-50

Area) et *xinv (résultat du calcul en utilisant * Area). La calculatrice affiche toujours la seule valeur xinv. Cependant, quand les valeurs de xinv et de *xinv sont différentes, le message apparaît avec les deux valeurs.

Les résultats d’un calcul de la Loi géométrique cumulative inverse sont des entiers. La précision peut être réduite lorsque le premier argument a 10 chiffres ou plus. Notez que même une légère différence dans la précision du calcul a une incidence sur le résultat de ce calcul.

Si un message d'avertissement apparaît, vérifiez les valeurs affichées.

Quand la variable (x) est spécifiée

+ Pour la Probabilité hypergéométrique il n’y a pas de traçage du graphe.

+ Loi hypergéométrique cumulative

Quand la variable (x) est spécifiée

+ Pour la Loi hypergéométrique cumulative il n’y a pas de traçage du graphe.

+ Loi hypergéométrique cumulative inverse (F3)(DIST)(F9(©>)(F3(H.GEO)(F3(InvH)

Quand la variable (x) est spécifiée

+ Pour la Loi hypergéométrique cumulative inverse il n'y a pas de traçage du graphe.

Area) et *xinv (résultat du calcul en utilisant * Area). La calculatrice affiche toujours la seule valeur xinv. Cependant, quand les valeurs de xinv et de *:xinv sont différentes, le message apparaît avec les deux valeurs.

Les résultats d’un calcul de la Loi hypergéométrique cumulative inverse sont des entiers. La précision peut être réduite lorsque le premier argument a 10 chiffres ou plus. Notez que même une légère différence dans la précision du calcul a une incidence sur le résultat de ce calcul.

Si un message d'avertissement apparaît, vérifiez les valeurs affichées.

Termes des tests d’entrée et sortie, intervalle de confiance et loi de probabilité

(tous les modèles, à l'exception du GRAPH25+ E)

Ce qui suit explique les termes d'entrée et d'affichage utilisés lors des tests, intervalles de confiance et de la loi de probabilité.

Ses écart-type de l'échantillon

écart-type de l'échantillon 1 cart-type de l'échantillon 2

cart-type d'échantillons mis en commun

L'EREREEEEEEEES taille de l'échantillon

LL IEEE taille de l'échantillon 1

-taille de l'échantillon 2

Eÿs 20; “EOilEZOi colonne j de la matrice espérée

Test F à 2 échantillons

+ La valeur actuelle (PV) ou le prix d'achat (PRC) devra être une valeur positive ou négative selon le type de calcul que vous voulez effectuer.

+ Les graphes ne doivent servir qu'à titre de référence lorsque vous consultez les résultats d’un calcul en mode TVM.

+ Notez que les résultats obtenus dans ce mode ne doivent servir qu’à titre de référence.

+ Quand vous effectuez une transaction financière, veillez à toujours vérifier les résultats obtenus sur cette calculatrice avec les sommes indiquées par votre service financier.

+ {REPT}. {écran de saisie des paramètres} + {GRPH} … {tracé de graphe}

Après le tracé du graphe, vous pouvez appuyer sur (4r] (F1) (TRCE) pour activer la fonction

Trace et relever les résultats du calcul sur le graphe.

Lorsque la fonction Trace est activée, la valeur affichée change à chaque pression de © de la façon suivante : valeur actuelle (PV) — intérêt simple (S2) — valeur capitalisée simple

(SFV). La valeur change en sens inverse si vous appuyez sur ©.

Presser pour revenir à l'écran de saisie de paramètre.

Appuyez sur (F2)(CMPD) à partir de l'écran Finance 1 pour afficher l’écran de saisie suivant pour le calcul d'intérêt composé.

F2(CMPD) Intérét composé _2End

+ {REPT}. {écran de saisie des paramètres} + {AMT} … {écran d'amortissement}

Trace et relever les résultats du calcul sur le graphe.

Presser pour revenir à l'écran de saisie de paramètre.

Cash-flow (Évaluation d'investissement)

Plus ZRR s'approche de zéro, plus NPV est précis.

PBF@ n— = NPVn … (autre que ceux ci-dessus) NPVas — NPVa FU TRE [FEF [OFS OM Si vous n’avez pas encore introduit de données dans une liste, appuyez sur (F5)(@LIST) et introduisez des données dans une liste.

Après avoir réglé les paramètres, utilisez un des menus de fonctions mentionnés ci-dessous pour effectuer le calcul correspondant.

Utilisez un des menus de fonctions suivants pour passer d’un écran de résultat à l’autre.

+ {REPT}. {écran de saisie des paramètres}

+ {GRPH} … {tracé de graphe} |

Après le tracé du graphe, vous pouvez appuyer sur (F1 (TRCE) pour activer la fonction

Trace et relever les résultats du calcul sur le graphe.

Presser pour revenir à l'écran de saisie de paramètre.

(2%') pour les emprunts où le nombre de versements par année est différent du nombre de périodes de calcul des intérêts composés.

+ {REPT} … {écran de saisie des paramètres} + {CMPD} … {écran de l'intérêt composé} + {GRPH} … {tracé de graphe}

Après le tracé du graphe, vous pouvez appuyer sur (FD (TRCE) pour activer la fonction

Trace et relever les résultats du calcul sur le graphe.

La première pression de (A (TRCE) affiche INT et PRN quand n = 1. Chaque pression de

® affiche INT et PRN quand n = 2, n =3, etc.

Presser pour revenir à l'écran de saisie de paramètre.

Conversion de taux d'intérêt

Les procédures décrites ici indiquent comment convertir le taux de pourcentage annuel en taux d'intérêt réel, et inversement.

+ {REPT}. {écran de saisie des paramètres}

Coût, prix de vente, marge

Le coût, le prix de vente ou la marge bénéficiaire peuvent être calculés lorsque les deux autres valeurs sont définies.

+ {REPT}. {écran de saisie des paramètres}

Calculs de jours/date

Vous pouvez calculer le nombre de jours entre deux dates ou déterminer quelle est la date un

certain nombre de jours après ou avant une autre date.

Appuyez sur (F2}(DAYS) sur l'écran Finance 2 pour afficher l'écran de saisie suivant pour le calcul de jours/date.

pour indiquer le mois, un écran de saisie similaire à l'écran suivant apparaît.

pour effectuer le calcul correspondant.

+ {PRD} … {nombre de jours de d1 à d2 (d2 — d1)}

+ {d1+D} … {d1 plus le nombre de jours (d1 + D)} + {d1-D} … {di moins le nombre de jours (d1 — D)}

+ {REPT}. {écran de saisie des paramètres}

+ L'écran de configuration peut être utilisé pour spécifier une année de 365 ou 360 jours pour les calculs financiers. Les calculs de jours et de dates sont aussi effectués en fonction du nombre de jours préréglés pour une année, mais les calculs suivants ne peuvent pas être effectués quand une année de 360 jours est préréglée. Toute tentative de calcul dans ce cas provoquera une erreur.

(Date) + (Nombre de jours)

(Date) — (Nombre de jours) + La plage de calcul va du 1er janvier 1901 au 31 décembre 2099.

e Calculs en mode 360 jours

Procédez de la façon suivante pour effectuer des calculs lorsque 360 jours est spécifié pour

Date Mode sur l'écran de configuration.

+ Si di est le 31e jour d’un mois, d1 est considéré comme le 30e jour de ce mois.

+ Si d2 est le 31e jour d’un mois, d2 est considéré comme le 1er jour du mois suivant, à moins que d1 soit le 30.

La fonction de dépréciation vous permet de calculer la quantité par laquelle le montant d’une

dépense d'entreprise peut se réduire par rapport à sa valeur de revenu (s'amortir) sur une année donnée.

+ Cette calculatrice supporte les types de calcul de dépréciation suivants : constant (SL : straight-line) ; à taux fixe (FP : fixed-percentage) ; proportionnel à l'ordre numérique inversé des années (SYD : sum-of-the-years’-digits) et dégressif (DB : declining-balance)

+ Toutes les méthodes mentionnées ci-dessus peuvent être utilisées pour calculer la dépréciation sur une période donnée. Un tableau et un graphe du montant amorti et non amorti pour l’année j.

e Méthode de la dépréciation constant (SL)

(PV-FV) {Y-1} SL; : charge de dépréciation pour la jième

(PV=EV ) n : vie utile

SLj = =, PV: coûtinitial (de base) : taux de dépréciation

e Méthode de la dépréciation proportionnelle à l’ordre numérique inversé des

+ {SL} … {Calcul de la dépréciation pour l’année j en utilisant la méthode de dépréciation constant}

+ {FP}… {FP} {Calcul de la dépréciation pour l'année j en utilisant la méthode de dépréciation à taux fixe}

{1%} ….{Calcul du taux de dépréciation}

+ {SYD} … {Calcul de la dépréciation pour l’année j en utilisant la méthode de dépréciation proportionnel à l’ordre numérique inversé des années}

+ {DB} … {Calcul de la dépréciation pour l’année j en utilisant la méthode de la dépréciation dégressif}

Exemples de sorties du résultat du calcul

Léprésiation Dépréciation

+ {REPT}… {écran de saisie des paramètres}

+ {TABL} … {affiche le tableau}

+ {GRPH} … {trace le graphe}

D: nombre de jours de la période de coupon où le règlement a lieu

B : nombre de jours entre la date de règlement et la prochaine date d'échéance du coupon

=D-A INT : intérêts courus

(BOND) à partir de l'écran Finance 2. 7-15

+ {REPT}…. {écran de saisie de paramètres}

+ {GRPH} … {trace le graphe}

+ {MEMO} … {affiche le nombre de jours utilisé pour les calculs}

- Les lignes suivantes expliquent la signification des éléments de l'écran MEMO : PRD … nombre de jours entre d1 et d2

. nombre d'échéances de coupons entre la date de règlement et la date de rachat

B nombre de jours entre la date de règlement et la prochaine date d'échéance du coupon = D-A D... nombre de jours de la période de coupon où le règlement a lieu

Exemple Pour calculer l'intérêt total et le capital payés pour un prêt de 300 USD sur 2 ans (730 jours) à un taux d'intérêt simple annuel de 5%. Utilisez un paramètre « Date Mode » configuré à 365.

1. À partir du menu principal, entrez dans le mode RUN°MAT.

2. Appuyez sur les touches suivantes :

F9()E9(>)E9(>)EN(TVM) Enr 1_51€736; 5 3600)

M(SML)A(S)PB0O0B0 “35 + Les valeurs à droite dans la liste de programmes indiquent le nombre d'octets utilisés par

+ Un nom de fichier peut contenir jusqu’à huit caractères.

+ Vous pouvez utiliser les caractères suivants pour les noms de fichier : À à Z, r, 6, espaces, [,

L£}7,-,0à9,.,+,-, x, +

+ Une erreur se produit si le programme spécifié par Prog “<nom de fichier>" ne peut pas être trouvé.

2. Touches de fonction du mode PRGM

+ {NEW}... {nouveau programme}

- Lorsque vous appuyez sur (&4r1 (AS (PRGM) le menu de programmation (PRGM) suivant apparaît.

+ {COM} … {menu de commandes de programmation}

+ {CTL} … {menu de commandes de contrôle de programmation} + {JUMP} … {menu de commande de saut} + {2Y{4}.. commande {de saisie}/{d'affichage} 8-2

+ Résultats qui ne correspondent pas aux prévisions

e Pour éliminer une erreur à l’origine d’un message

Un message d'erreur comparable au message suivant apparaît quand un problème se présente pendant l'exécution d'un programme.

+ Notez que la position de l'erreur ne sera pas indiquée lorsque vous appuyez sur si le programme est protégé par un mot de passe.

e Pour éliminer les erreurs à l’origine de mauvais résultats

Si le programme aboutit à un résultat qui ne correspond pas à vos attentes, vérifiez le contenu du programme et effectuez les modifications nécessaires.

(F1(TOP)... Positionne le curseur en début de == =ÜCTA ======

BAIE IKAE programme RES à (F2 (BTM)... Positionne le curseur en fin de programme OCTA ====== FHALSETIKAR F2<EKA" H Recherche de données à l’intérieur d’un programme Exemple Rechercher la lettre « À » dans le programme nommé OCTA 1. Rappeler le programme. 2. Appuyez sur (F3) (SRC) et saisissez les données que vous =DCTA ====== recherchz. PAZ SHARE,

F2ISATS Fechercher terte

+ Lorsque le contenu du programme est affiché, vous pouvez utiliser les touches du pavé directionnel pour placer le curseur à un autre endroit avant de chercher la prochaine occurrence de la donnée. La recherche ne s'effectuera que sur la partie du programme débutant à la position du curseur lorsque vous appuierez sur (E.

+ Lorsque la donnée recherchée est localisée, la recherche s'arrête si vous saisissez des données ou déplacez le curseur.

+ Si vous faites une erreur lors de la saisie de caractères, appuyez sur pour annuler la saisie et recommencez depuis le début.

4. Gestion de fichiers

H Recherche d’un fichier

1. Quand la liste de programmes est à l'écran, appuyez sur (F8 (©>)(F)(SRC) et saisissez les premiers caractères du fichier souhaité.

3. Appuyez sur (Æ pour enregistrer le nouveau nom et revenir à la liste de programmes.

La liste de programmes est retriée selon les changements effectués dans le nom de fichier.

+ Si, après modification, le nouveau nom de fichier est identique à un nom de programme stocké en mémoire, le message « Existe déjà » apparaitra. Dans ce cas, vous pouvez effectuer une des deux opérations suivantes pour corriger le problème.

- Presser (ET) pour effacer l'erreur et revenir à l'écran d'édition du nom de fichier.

- Presser pour nettoyer le nom de fichier entré et en introduire un nouveau.

HR Effacement d’un programme

e Pour supprimer un programme précis

2. Appuyez sur (F4 (DEL).

3. Appuyez sur (F1) (Oui) pour supprimer le programme sélectionné ou sur (F6)(Non) pour abandonner l'opération sans rien supprimer.

° Pour supprimer tous les programmes

1. Quand la liste de programmes est à l'écran, appuyez sur (F5) (DEL * A).

2. Appuyez sur (F1) (Oui) pour supprimer tous les programmes ou sur (F6) (Non) pour abandonner l'opération sans rien supprimer.

+ Vous pouvez aussi effacer tous les programmes en accédant au mode MEMORY.

Voir « Chapitre 11 Gestionnaire de la mémoire » pour les détails.

H Enregistrement d’un mot de passe

Lorsque vous écrivez un programme, vous pouvez le protéger par un mot de passe sans lequel il ne sera pas possible d'accéder au contenu de ce programme. + Il n'est pas nécessaire d'indiquer le mot de passe pour lancer un programme. + La saisie d’un mot de passe est identique à la saisie d’un nom de fichier.

1. Quand la liste de programmes est à l'écran, appuyez sur (F3) (NEW) pour enregistrer le nom de fichier du nouveau programme.

2. Appuyez sur (F3) (m0) puis saisissez le mot de passe.

3. Appuyez sur (Æ pour enregistrer le nom de fichier et le mot de passe. Vous pouvez maintenant introduire le contenu du programme.

4. Une fois que vous avez introduit le programme, appuyez sur Æ) (QUIT) pour sortir du fichier et revenir à la liste de programmes. Les fichiers qui sont protégés par un mot de passe sont indiqués par un astérisque à la droite du nom de fichier.

programme que vous voulez rappeler. 2. Appuyez sur (F2 (EDIT).

3. Entrez le mot de passe et appuyez sur (Æ pour rappeler le programme.

+ Le message d'erreur « Incompatibilité » apparaîtra si vous indiquez le mauvais mot de passe lors du rappel d’un programme protégé par un mot de passe.

5. Guide des commandes

H Index des commandes

{Accolades} Les accolades sont utilisées pour indiquer un certain nombre de paramètres dont un doit être sélectionné lorsqu'une commande est utilisée. N'insérez pas d’accolades quand vous introduisez une commande.

[Crochets]... Les crochets doivent être utilisés pour indiquer des paramètres qui sont optionnels. N'insérez pas de crochets quand vous introduisez une commande.

Expressions numériques... Les expressions numériques, telles que 10, 10 + 20, À, indiquent des constantes, des calculs, des constantes numériques, ou autres.

Caractères alphabétiques …. Les caractères alphabétiques indiquent des chaînes, telles AB.

+ La réponse à cette commande doit être une valeur ou une expression, mais l'expression ne peut pas être un nom de la variable.

+ Vous pouvez spécifier un nom de liste, un nom de matrice, un nom de vecteur, une mémoire de chaîne, une mémoire de fonction (fn), un graphe (Yn), etc. comme nom de variable.

4 (Commande d’affichage)

+ Vous pouvez créer une ligne vide dans un programme en tapant un retour à la ligne. L'utilisation du retour à la place de la commande d'instructions multiples facilite la lecture du programme affiché.

? (Délimiteur de commentaire)

Fonction : Indique un commentaire inséré à l'intérieur d’un programme.

Syntaxe : For <valeurinitiale> — <nom de la variable de référence> To <valeur finale>

EH Commandes de contrôle de la programmation (CTL)

+ Sile sous-programme correspondant au nom de fichier défini par la commande Prog n'existe pas, une erreur se produira.

+ Dans le mode RUN-MAT (ou RUN), la saisie de la commande Prog et sa validation par (4 mettent en route le programme spécifié par la commande.

+ Lors de la sélection d’une branche dans le menu pendant le déroulement d’un programme provoque un saut ver le même type d'étiquette (Lbl 7) que celle utilisée avec la commande Goto. En spécifiant « "OK", 3 » pour la partie « "<chaîne (nom de la branche) 7>",<valeur ou variable 7> » spécifie un saut vers Lbl 3.

Menu "IS IT DONE?", "OK", 1, "EXIT", 241 DrawDyna (Ne sont pas inclus sur la GRAPH25+E) Aucun paramètre

Fonction : Cette commande exécute un tracé de graphe dynamique.

Description : Cette commande trace un graphe dynamique au cours de l'exécution du programme selon les paramètres de traçage définis dans le programme.

DrawFTG-Con, DrawFTG-Plt Aucun paramètre

Fonction : Cette commande utilise les valeurs d’une table pour représenter graphiquement

+ Cette commande trace un graphe en fonction selon les paramètres définis dans le programme.

DrawR-Con, DrawR-Plt (Ne sont pas inclus sur la GRAPH25+E) Aucun paramètre

Fonction : Ces commandes tracent des expressions de récurrence, avec an (bou cr) comme axe vertical et r comme axe horizontal.

DrawWeb (Ne sont pas inclus sur la GRAPH25+ E)

Fonction : Cette commande représente graphiquement la convergence/divergence d'une expression de récurrence (graphe WEB).

Syntaxe : DrawWeb <type de récurrence>[, <nombre de lignes>] «1

Locate <numéro de colonne>, <numéro de ligne>, "<chaîne>"

[Exemple] Locate 1, 1, "AB"4

+ La ligne est désignée par une valeur de 1 à 7 et la colonne est désignée par une valeur de 1 à 21.

(@,1) = [0 ol + (@1,1)

(4,7) = |0 al & (21,7)

+ Données de matrices (toutes les valeurs - des valeurs individuelles ne peuvent pas être spécifiées) + Données de listes (toutes les valeurs - des valeurs individuelles ne peuvent pas être spécifiées)

OpenComport38k / CloseComport38k

Fonction : Ouvre et ferme le port COM à 3 broches (série).

Pour afficher une chaîne à un endroit spécifique de l'écran, utilisez la commande Locate

du catalogue qui s’affiche quand vous appuyez sur (4r) (4)(CATALOG).

+ Vous pouvez affecter des chaînes à la mémoire de stokage de chaîne (de Str 1 jusqu’à

Str 20). Pour plus de détails sur les opérations avec des chaînes, voir « Mémoire de stockage des chaînes » (page 2-8).

« n » est négatif. Si « n » est omis la fonction utilise +1 comme valeur par défaut.

Exemple : StrShift("abcde", 2) Retourne la chaîne « cde ».

6. Utilisation des fonctions de la calculatrice dans un programme

H Affichage de texte

Il suffit de mettre un texte entre guillemets pour l’inclure dans un programme. Ce texte sera affiché pendant l'exécution du programme, ce qui signifie que vous pouvez ajouter des labels pour entrer des messages et résultats.

+ Le texte d’un commentaire est limité à 255 octets.

H Utilisation d'opérations sur les lignes d’une matrice dans un programme (Ne sont pas inclus sur la GRAPH25+ E)

Ces commandes vous permettent de travailler sur les lignes d'une matrice dans un programme.

+ Pour ce programme, accédez au mode RUN*MAT et utilisez l'éditeur de matrices pour indiquer la matrice, puis accédez au mode PRGM pour écrire le programme.

e Pour échanger le contenu de deux lignes (Swap)

Exemple 1 Échanger les valeurs de la ligne 2 et de la ligne 3 dans la matrice suivante :

Mat …ÀA L'exécution de ce programme produit le résultat suivant.

e Pour calculer un produit des valeurs (* Row)

Exemple 2 Calculer le produit des valeurs de la ligne 2 de la matrice dans l’exemple

1, par 4 La syntaxe utilisée pour ce programme est la suivante. *Row 4, À 24 Ligne Nom de la matrice Multiplicateur Mat …ÀA

e Pour calculer le produit des valeurs et ajouter le résultat à une autre ligne

Nom de la matrice Multiplicateur Mat …ÀA

e Pour additionner deux lignes (Row+)

La syntaxe utilisée pour ce programme est la suivante.

Numéro de ligne à ajouter à Numéro de ligne à ajouter Nom de la matrice

+ Définition échelle table - Tracé de graphe 1-—F Start Gràphe à points connectés : DrawFTG-Con« 5-—F Enda Graphe à points séparés : DrawFTG-Plt 4 + Saisie de la formule de récurrence &n1 Type « …. Spécifier le type de récurrence. "San + 2" — Ans "A4bn + 6" — bis

+ Définition de la plage de la table + Génération d’une table numérique

° Pour définir les conditions et tracer un graphe statistique

Après une commande StatGraph (« S-Gph1 », « S-Gph2 » ou « S-Gph3 »), vous devez définir les conditions suivantes :

+ État avec tracé ou sans tracé de graphe (DrawOn/DrawOff)

+ Données pour la première barre d’un histogramme (nom de liste) + Données pour la deuxième et pour la troisième barre d’un histogramme (nom de liste) + Orientation d’un histogramme à barres (Length ou Horizontal)

Les conditions de tracé du graphe dépendent du type de graphe. Voir « Changement des paramètres d'un graphe » (page 6-1).

+ La définition typique d’un diagramme de corrélation ou d’un graphe linéaire xy est la suivante.

S-Gph1 DrawOn, Scatter, List 1, List 2, 1, Square 4

Pour tracer des graphes de distributions dans un programme on utilise des commandes spéciales.

+ Pour tracer le graphe d’une distribution normale cumulative

®DrawDistNorm <Lower>, <Upper> [,6, 4]

Limite supérieure des données Limite inférieure des données

* Ce terme peut être omis. En cas d'omission le calcul se fait avec © = 1 et u = 0. Upper _@-uŸ _ Upper — H Pet e 2 dx ZLow = LOVE TH ZUp = PPT + Simultanément, la valeur du résultat du calcul de p et les valeurs d’entrée inférieure et supérieure sont affectées aux variables p, tLow et tUp respectivement et p est affectée à Ans.

Limite inférieure des données

Limite supérieure des données

Limite inférieure des données

Upper r{ndfr ar ndf + ddf ) a. ar or CRUE H Exécution de calculs statistiques dans un programme

+ Calcul statistique à variable unique

®1-Variable Listi, List 2

+ Les valeurs suivantes sont substituées chaque fois que toute valeur délimitée par des

crochets ([ ]) est omise. o=1, u=0, tail=L (gauche)

+ Les arguments Lower et Upper peuvent être spécifiés par des valeurs seules ou par des

listes. Les résultats du calcul de p, tLow et tUp sont affectés aux variables p, tLow et tUp

respectivement. Le résultat p du calcul est affecté également à la variable Ans (ou à ListAns lorsque Lower et Upper sont des listes).

InvTCD( : Retourne la distribution / de Student cumulative inverse (valeur Lower) pour le valeur p spécifiées.

Syntaxe : InvTCD(p,df[)]

H Utilisation de la commande TEST pour exécuter une commande dans un programme (Non disponible sur la GRAPH25+ E)

-+ Les plages de spécification de l’argument « condition 4 » de la commande sont les suivantes :

« < » Ou —1 lorsque y < io «4» OÙ 0 lorsque u # uo « Tests » (page 6-24) et « Termes des tests d'entrée et sortie, intervalle de confiance et loi de probabilité » (page 6-53).

+ Pour obtenir de l'information sur la formule de calcul de chaque commande, voir « Formule statistique » (page 6-56).

e Test Z OneSampleZTest : Exécute le calcul de test Z à 1 échantillon.

Syntaxe : OneSampleZTest "condition 4", 40, o, x, n

Exécute le calcul de test r à 2 échantillons.

TwoSampleTTest "condition y", #1, Sx1, m1, X, Sx, m2[,condition Pooled ]

10 de la liste ListAns.

Si vous voulez désactiver la condition d'analyse groupée (condition

Pooled) spécifiez la valeur 0. Spécifiez 1 pour activer cette condition. L'omission de cette entrée est traitée comme condition Pooled désactivée.

Exécute le calcul de test à régression linéaire.

LinRegTTest "condition B&p", XList, YList[, Fred]

1, p, df, a, b, 5, r, r? sont affectés aux variables du même nom et aux

éléments 1 à 8 de la liste ListAns.

ChiGOFTest : + Configuration du paramètre « Date Mode » pour les calculs financiers

DateMode365..….… 365 jours

DateMode360 360 jours PmtEnd..…… Fin de la période

+ Période d'échéance des calculs d'obligations

PeriodsAnnual…… Annuel PeriodsSemi…….… Semestriel * Si vous effectuez un calcul qu'utilise une fonction d'intérêt composé (Cmpd_n(, Cmpd_I%(, Cmpd_PV(, Cmpd_PMT(, Cmpd_FV(), les arguments saisis et les résultats du calcul seront sauvegardés dans les variables pertinentes (n, 1%, PV, etc.). Si vous effectuez un calcul qu'utilise d’autres types de fonctions de calcul financier, l'argument et les résultats du calcul ne sont pas affectés à des variables.

Cmpd_n: Retourne le nombre d'échéances à intérêt composé.

Syntaxe: Cmpd_n([%, PV, PMT, FV, P/Y, C/Y)

+ Si une division a un reste nul, alors le résultat de l'opération sera affecté à A.

+ L'opération précédente se répète jusqu'à ce que B > A.

Exemple 462=2xX3x7x11

Y3 : Distance entre un point de l’ellipse et un foyer YA4 : Distance entre le même point de l’ellipse et l’autre foyer Y5 : Somme de Y3 et Y4 Puis, le programme trace les foyers et les valeurs dans Y1 et Y2. But

Ce programme illustre que la somme des distances d’un point quelconque de l’ellipse à chacun des foyers est constante.

La sélection de S-SHT sur le menu principal provoque l'affichage d’une feuille de calcul de tableur. La saisie du mode S + SHT crée automatiquement un nouveau fichier de feuille de calcul nommé « SHEET ».

L'écran de la feuille de calcul montre quelques cellules (cases carrées) et les données contenues dans chaque cellule.

Affiche autant de caractères Lettres des colonnes que possible pour le nom de (Aàz) fichier.

SHEE Numéros des lignes Curseur de cellule (1 à 999)

HPLC CE Case d'édition

Affiche le contenu de la cellule où se trouve le curseur. Lorsque plusieurs cellules sont sélectionnées, la case d'édition affiche la plage de cellules sélectionnée.

Dans une cellule, vous pouvez saisir les types de données suivants.

Constantes Une constante est une donnée dont la valeur est fixée dès que la saisie est finie.

Une constante peut être, soit une valeur numérique, ou bien une formule de calcul (telle que 7+3, sin30, A1x2, etc.) n'étant pas précédée par un signe égal

Texte Une chaîne de caractères commençant par un guillemet (") est traitée comme texte.

Formule Une formule commence par un signe égal (=), telle que =A1x2, par exemple, est exécutée telle qu'elle est écrite.

Notez que les nombres complexes ne sont pas supportés dans le mode S + SHT.

H Menu de fonctions de l’écran de la feuille de calcul

+ {FILE} … Affiche le sous-menu de FILE suivant :

+ {NEW}/{OPEN//{SV - ASY{RECAL}

+ {$} … Introduit la commande de référence absolue ($) dans une cellule.

+ {:}… Introduit la commande de spécification de plage de cellules (:). + {If} … Saisit la commande conditionnelle Celllf(. + {CEL} … Affiche un sous-menu pour saisir les commandes suivantes : + CellMin(, CellMax(, CellMean(, CellMedian, CellSum, CellProd( + {REL} … Affiche un sous-menu pour saisir les opérateurs relationnels suivants :

HE Opérations sur les fichiers de feuille de calcul

e Création d’un nouveau fichier

+ Si un fichier ayant le même nom que celui saisi dans l'étape 2 existe déjà, le nouveau fichier ne sera pas créé. Dans ce cas, le fichier existant sera ouvert.

(F1 (Oui) pour remplacer un fichier existant ou (F6)(Non) pour annuler la sauvegarde et revenir à la boîte de spécification du nom de fichier affiché à l'étape 2.

e Suppression d’un fichier

1. Appuyez sur (F1) (FILE) (F2 (OPEN).

2. Dans la liste affichée, utilisez © et © pour sélectionner le fichier à effacer et appuyez ensuite sur (F)(DEL).

3. Cette action provoque l'affichage d’un message de confirmation. Appuyez sur (F1) (Oui) pour effacer le fichier ou [F8] (Non) pour annuler sans rien effacer.

4. Pour revenir à la feuille de calcul depuis la liste de fichiers, appuyez sur (Ex).

+ La suppression du fichier ouvert en cours provoque la création automatique d’un nouveau fichier nommé « SHEET » suivie de l'affichage de sa feuille de calcul.

H Recalculer toutes les formules de la feuille de calcul ouverte en cours

Le mode S-SHT possède la fonctionnalité de Recalcul automatique (Auto Calc) qui permet de recalculer toutes les formules de la feuille de calcul lors de chaque ouverture ou de toute opération d'édition. Sous le paramétrage initial par défaut, la fonctionnalité de Recalcul automatique (Auto Calc) est activée. Si vous le voulez, vous pouvez forcer manuellement le

Appuyez sur (F1(FILE)(FJ(RECAL). Cette action provoque le recalcul de toutes les formules du fichier ouvert en cours et affiche les résultats correspondants.

e Sélection des cellules

Pour sélectionner ceci :

Une plage de cellules

Consultez « Sélection d'une plage de cellules » (page

Une ligne complète de cellules

SHEE Une colonne complète de cellules

Toutes les cellules de la feuille de calcul

Appuyez sur © lorsque toute la colonne A est sélectionnée, ou bien, @ lorsque toute la ligne 1 est sélectionnée. Ceci provoquera la sélection de toutes les cellules de la feuille de calcul et l'affichage de son nom de fichier dans la case d'édition.

Dans la dernière ligne de la colonne en Appuyez sur (FJ (EDIT) (F4 (JUMP) (F4 (BOT). cours

Dans la colonne Z de la ligne en cours Appuyez sur (F2)(EDIT) (F4) (JUMP) (F5) (BOT).

e Sélection d’une plage de cellules

1. Positionnez le curseur de cellule sur la première cellule de la plage souhaitée.

+ Si vous voulez, vous pouvez sélectionner une rangé ou une colonne entière comme point de départ. Pour le détail sur la sélection de cellules, consultez « Sélection de cellules »

2. Appuyez sur Œ@)(CLIP).

+ Ceci provoque le changement du curseur de cellule en une ligne épaisse en bordure au lieu de la forme normale de mise en surbrillance.

3. Utilisez les touches du pavé directionnel pour positionner le curseur de cellule sur la dernière cellule de la plage souhaitée.

+ La case d'édition montre la plage des cellules

(EILEJEDT QUE LINE JE ER

+ Pour annuler la sélection des cellules, appuyez sur (EXT).

Dans ce cas, le curseur de cellule se positionne sur la dernière cellule de la plage sélectionnée.

EH Notions fondamentales de la saisie de données (Constantes, Texte,

Nous allons examiner d'abord quelques procédures fondamentales qui s'appliquent à tous les types de données de la saisie.

e Surécriture des données actuelles d’une cellule par des nouvelles données

1. Positionnez le curseur de cellule sur la cellule où vous voulez saisir des données.

+ Si la cellule sélectionnée contient déjà des données, l'étape suivante provoque la surécriture des données existantes par la nouvelle saisie.

+ Pour annuler une opération de saisie à mi chemin, en toute position avant d'atteindre l'étape 3 ci-dessous, appuyez sur (EXT). Le contenu de la cellule est rétabli tel qu'il était dans l'étape 1 de cette procédure.

8. Pour terminer et valider votre saisie, appuyez sur Ex.

e Édition des données d’une cellule

1. Positionnez le curseur de cellule sur la cellule dont vous voulez éditer les données. 2. Appuyez sur (FJ(EDIT) (F3 (CELL).

+ L’alignement à gauche du contenu de la cellule dans la fre case d'édition changera vers un alignement à droite.

Un curseur s’affichera dans la case d'édition afin de vous permettre la modification de son contenu.

EE # [= Lir JCELJREL]

8. Utilisez ® et © pour déplacer le curseur sur le contenu de la cellule et éditer celui-ci selon vos besoins.

+ Pour annuler une opération de saisie à mi chemin, en toute position avant d'atteindre l'étape 4 ci-dessous, appuyez sur (EX). Le contenu de la cellule est rétabli tel qu'il était dans l'étape 1 de cette procédure.

4. Pour terminer et valider votre saisie, appuyez sur Ex.

° Déplacement du curseur de cellule lors de la saisie de données dans une cellule

Sous le paramétrage initial par défaut, l'appui sur E® lors de la saisie de données dans une cellule provoque le déplacement du curseur vers la ligne suivante. Au lieu de la ligne suivante, vous pouvez spécifier le déplacement vers la colonne suivante en utilisant le paramètre

« Move », tel que décrit à la page 1-30.

H Saisie d’une Constante (valeur, résultat de calcul, suite numérique) dans une cellule

Une constante est une donnée dont la valeur est fixée dès que la saisie est finie. Une constante peut être, soit une valeur numérique, ou bien une formule de calcul (telle que 7+3, sin30, A1x2, etc.) n'étant pas précédée par un signe égal (=). En saisissant (sin (3) (0) &®, par exemple, provoque l'affichage de la valeur 0,5 (le résultat du calcul) dans la cellule (lorsque

Deg est sélectionné comme unité d'angle).

e Saisie automatique d’une suite numérique à partir d’une expression de fonction

1. Positionnez le curseur de cellule sur la cellule où vous voulez que la suite numérique commence.

à partir de la cellule spécifiée. Si une cellule de la plage de cellules où les valeurs de la suite numérique ont été saisies contenait déjà des données, les données existantes seront remplacées par les valeurs de la suite.

3. Après avoir saisi les données pour toutes les rubriques du paramétrage, appuyez sur

(F6) (EXE) ou sur la touche EÆ pour commencer la génération des nombres de la suite et la saisie elle-même.

(”). L'ouverture de guillemets (") indique à la calculatrice que ce qui suit est du texte

qui doit être affiché tel quel, sans effectuer aucun calcul. L'ouverture de guillemets (") ne fait pas partie du texte affiché.

HE Saisie d’une formule dans une cellule

A titre d'exemple, nous allons créer un tableau contenant des données basées sur la formule <PRICE> x <QUANTITY> = <TOTAL:. Pour ce faire nous mettons les valeurs de

<PRICE> dans la colonne A, les valeurs de <QUANTITY> dans la colonne B et des formules de calcul (telles que = A1 x B1, = A2 x B2, etc.) dans la colonne C. Si la fonctionnalité de Recalcul automatique (Auto Calc) est activée (On), les valeurs de la colonne C devraient être recalculées et mises à jour chaque fois que nous changeons les valeur dans les colonnes A

Notez que dans cet exemple, pour indiquer qu'il s’agît d’une formule, il faut commencer les données de la colonne C avec le signe égal (=). En plus de valeurs, opérateur arithmétiques et noms de référence de cellules, une formule peut contenir aussi des commandes de fonctions incorporées (page 2-12) et des commandes spéciales du mode S - SHT (page 9-14).

« Saisie d'une formule dans une cellule », page 9-8. Il y a deux méthodes pour saisir un nom de référence de cellule : la saisie directe du nom et la saisie par utilisation de la commande GRAB. Ce qui suit illustre comment vous pouvez utiliser chaque méthode pour saisir =A1+5 dans la cellule B1.

e Saisie d’un nom de référence par saisie directe

Positionnez le curseur de cellule sur la cellule B1, puis effectuez l'opération suivante.

e Saisie d’un nom de référence par utilisation de la commande GRAB Positionnez le curseur de cellule sur la cellule B1, puis effectuez l'opération suivante.

EH Noms de référence relatifs et absolus pour les cellules

Il y a deux types de références de cellules : les références relatives et les références absolues.

Normalement, les noms de référence de cellules sont traités comme des noms relatifs.

Noms de référence relatifs

Dans la formule =A1+5, le nom de référence de cellule A1 indique une référence de cellule relative. La référence est « relative » parce que la copie de la formule, suivie du collage dans une cellule différente, entraînera le changement du nom de référence selon la position de la cellule où la formule est collée. Si la formule =A1+5 était située initialement dans la cellule

Bi, par exemple, le copier - coller vers la cellule C3 aurait pour résultat =B3+5 dans la cellule C3. Le déplacement de la colonne A vers la colonne B (une colonne) entraîne le changement de A en B, tandis que le déplacement de la ligne 1 vers la ligne 3 (deux lignes) entraîne le changement de 1 en 3.

Important ! Si le résultat d’une opération de copier - coller entraîne le changement d’un nom de référence de cellule vers une valeur qui se trouve en dehors de la plage de cellules de la feuille de calcul, la partie correspondante (lettre ou numéro de ligne) du nom de référence est remplacée par un signe d'interrogation (?), et le mot « ERROR » est affiché à la place des données de la cellule.

Noms de référence absolus

Si vous souhaitez que les parties de ligne ou de colonne, ou de ligne et de colonne à la fois, d'un nom de référence ne soient pas modifiées, quelque soit l'emplacement où vous collez

les données, vous devez créer un nom de référence de cellule absolu . Pour ce faire, il faut apposer le signe dollar ($) devant la partie du nom de référence que vous voulez conserver inchangé. Vous disposez de trois possibilités d'utilisation du signe dollar ($) pour créer un nom de référence absolu : colonne absolue avec ligne relative ($A1), colonne relative avec ligne absolue (A$1) et colonne et ligne absolues ($A$1).

Par exemple, l'opération de touches suivante saisit le nom de référence de cellule absolu =$B$1.

Si vous le voulez, une fois l'opération de copie effectuée, vous pouvez copier le contenu vers des emplacements multiples.

e Copier et coller des données dans une feuille de calcul

1. Sélectionnez la ou les cellules que vous voulez copier.

+ Pour plus de détails, consultez « Sélection des cellules » (page 9-4).

2 Appuyez sur (FJ(EDIT)(F) (COPY).

+ Ceci fait passer en attente du collage des données sélectionnées (mode Coller), ce qui est signalé par le changement de la rubrique (F1 du menu en (PASTE).

+ Vous pouvez sortir du mode Coller à tout moment avant d'effectuer l'étape 4, en appuyant sur (EN).

83. Utilisez les touches du pavé directionnel pour positionner le curseur de cellule sur la cellule à partir de laquelle vous voulez coller les données.

+ Si vous avez sélectionné une plage de cellules à l'étape 1, la cellule sélectionnée avec le curseur de cellule sera la cellule supérieure gauche de la plage de cellules collées.

+ Si l'emplacement sélectionné se situe à l'intérieur de la plage copiée, l'exécution de l'étape ci-dessous entraînera la surécriture des données existantes par les données collées.

4. Appuyez sur (F1 (PASTE).

+ Les données sont copiées. + Pour coller les mêmes données à d’autres emplacements, répétez les étapes 3 et 4.

5. Lorsque vous avez terminé de coller les données, appuyez sur pour sortir du mode d’attente Coller.

H Couper et coller le contenu d’une cellule

Vous pouvez utiliser le couper - coller pour déplacer le contenu d’une ou plusieurs cellules vers un autre emplacement. En général, le contenu d’une cellule reste inchangé lors d'une opération de couper - coller (sans tenir compte de l’inclusion de noms de référence relatifs ou absolus pour les cellules).

[ Il [ 5 = e Couper et coller des données de la feuille de calcul 1. Sélectionnez la ou les cellules que vous voulez couper.

+ Pour plus de détails, consultez « Sélection des cellules » (page 9-4).

2 Appuyez sur (FJ(EDIT)(F1) (CUT).

+ Ceci fait passer en attente du collage des données sélectionnées (mode Coller), ce qui est signalé par le changement de la rubrique (F1 du menu en (PASTE).

+ Vous pouvez sortir du mode Coller à tout moment avant d'effectuer l'étape 4, en appuyant

83. Utilisez les touches du pavé directionnel pour positionner le curseur de cellule sur la cellule

à partir de laquelle vous voulez coller les données.

+ Si vous avez sélectionné une plage de cellules à l'étape 1, la cellule sélectionnée avec le curseur de cellule sera la cellule supérieure gauche de la plage de cellules collées.

+ Si l'emplacement sélectionné se situe à l'intérieur de la plage coupée, l'exécution de l'étape ci-dessous entraînera la surécriture des données existantes par les données collées.

4. Appuyez sur (F1 (PASTE).

+ Les données sont supprimées des cellules sélectionnées à l'étape 1 et collées à l'endroit sélectionné à l'étape 3. + Le collage de données coupées entraîne le recalcul de toutes les formules de la feuille de calcul, sans tenir compte de l'état d'activation de la fonctionnalité de Recalcul automatique (Auto Calc) (page 9-3).

H Saisie de la même formule dans une plage de cellules

Si vous voulez saisir la même formule dans une plage spécifiée de cellules, utilisez la commande Fill. Les règles qui s'appliquent aux noms de référence de cellules relatifs ou absolus sont les mêmes que celles qui s'appliquent au copier - coller.

Si vous avez besoin de saisir la même formule dans les cellules B1, B2 et B3, par exemple,

la commande Fill vous permet de saisir la formule une seule fois, dans la cellule B1. Notez ce qui suit concernant la façon où, dans ce cas, la commande Fill traite les noms de référence de cellules.

Lorsque la cellule B1

=$A$2x2 résultats des calculs, pas

les formules montrées ici.

e Procédure de saisie de la même formule dans une plage de cellules

1. Sélectionnez la plage de cellules où vous voulez saisir la même formule.

+ Dans cet exemple, nous supposons que B1:B3 est sélectionnée. Consultez « Sélection d'une plage de cellules » (page 9-5).

2 Appuyez sur (FJ (EDIT) (F6) (©-)(F1) (FILL).

3. Écrivez la formule que vous voulez saisir dans l'écran Remplir affiché.

Femelir L— Vous pouvez saisir des données pour l'élément qui se trouve en surbrillance.

(plage de cellules).

+ Lors de l'exécution de l'étape suivante, les données contenues dans toute cellule à l'intérieur de la plage seront surécrites par les nouvelles données de remplissage

4. Appuyez sur (F8)J(EXE) ou sur la touche Ex.

+ Ceci saisit la formule dans la plage de cellules spécifiée.

E Tri des données constantes

Notez que seulement les données constantes peuvent être triées. Pour le tri, vous pouvez sélectionner plusieurs colonnes avec une seule ligne ou plusieurs lignes avec une seule colonne.

e Procédure de tri de données constantes

1. Sélectionnez une plage de cellules de colonne d’une seule ligne ou une plage de cellules de ligne d’une seule colonne.

+ Si vous voulez supprimer les lignes 2 à 4, par exemple, vous pouvez sélectionner A2:B4, C2:C4 ou toute autre plage comprenant les lignes à supprimer.

+ Si vous voulez supprimer les colonnes A et B, pare exemple, vous pouvez sélectionner

2. Appuyez sur (F3) (DEL).

+ Ceci fait passer en attente de suppression. Si vous décidez d'annuler l'opération de suppression dans cette étape, appuyez sur (EXT).

3. Pour supprimer la ou les lignes complètes qui comprennent les cellules sélectionnées

à l'étape 1, appuyez sur (F)(ROW). Pour supprimer la colonne complète, appuyez sur

° Pour supprimer le contenu de toutes les cellules d’une feuille de calcul

1. Effectuez une des opérations suivantes pour spécifier l'emplacement de l'insertion et le nombre de lignes ou colonnes à insérer. + Insertion de lignes

Sélectionnez le nombre de lignes que vous voulez insérer en commençant par la ligne immédiatement en dessous de la ligne où vous voulez effectuer l'insertion.

Exemple : Pour insérer trois lignes au dessus de la ligne 2, vous pouvez sélectionner

A2:A4, B2:C4, etc. + Insertion de colonnes

En commençant par la colonne immédiatement à droite de la colonne où vous voulez effectuer l'insertion, sélectionnez le nombre de colonnes que vous voulez insérer.

Exemple : Pour insérer trois colonnes à gauche de la colonne B, vous pouvez sélectionner

B2:D4, B10:D20, etc.

+ Lorsque une opération d'insertion entraîne le déplacement de cellules existantes

contenant des données en dehors de la plage A1:Z999, il se produit une erreur de plage

e Vider le contenu de cellules spécifiques

Sélectionnez la cellule ou plage de cellules que vous voulez vider et puis appuyez sur

Utilisation des commandes spéciales du mode

(Moyenne des cellules spécifiée. cellules) Touches utilisées : (F5)(CEL)(F3)(Mean)

Syntaxe : CellMean( cellule initiale:cellule finale [)]

Exemple : -CellMean(A3:C5) Renvoie la valeur moyenne des données des cellules dans la plage (Médiane des cellules spécifiée. cellules) Touches utilisées : (F5)(CEL)(F4 (Med)

Syntaxe : CellMedian( cellule initiale:cellule finale [)]

Exemple : =CellMedian(A3:C5) (Somme des cellules) | spécifiée. Touches utilisées : (F5)(CEL) (F5)(Sum)

Syntaxe : CellSum( cellule initiale:cellule finale [)]

(Produit des cellules) | Spécifiée.

Touches utilisées : (F5)(CEL)(F6) (Prod)

Ceci, en supposant que les cellules de la plage A1:B5 ne sont pas vides.

1. Positionnez le curseur de cellule sur la cellule C1, puis effectuez l'opération suivante.

En utilisant une feuille de calcul, vous pouvez saisir les valeurs pour chaque ensemble de données et tracer un diagramme de dispersion ou d’autres types de graphes. La réalisation des calculs de régression sur les données permet d'obtenir une formule de régression et un coefficient de corrélation de sorte que vous pouvez superposer un graphe de régression sur le diagramme de dispersion.

S-SHT utilisent les mêmes fonctions que le mode STAT. Ce qui suit montre un exemple d'opération exclusive au mode S*SHT.

BH Exemple d'opérations statistiques de graphes (Menu GRPH)

* Ici, nous allons saisir les données de l’axe x dans la colonne A et les données de l'axe y dans la colonne B.

2. Sélectionnez la plage de cellules (A1:B5) dont vous voulez tracer le graphe.

(EILEJEDTTIDEL INS JE

8. Appuyez sur (F8 (©>){F)(GRPH) pour afficher le menu GRPH et appuyez ensuite sur

+ Ceci produira un diagramme de dispersion des données

| " ‘ | 2 plus de détails, consultez « Opérations de l'écran de paramétrage général des graphes », ci-dessous.

H Opérations de l’écran de paramétrage général des graphes

Vous pouvez utiliser l'écran de paramétrage général des graphes pour spécifier la plage des données à utiliser pour le traçage de graphes et pour sélectionner le type de graphe à tracer.

e Configuration des paramètres de graphes statistiques

1. Saisissez les données statistiques dans la feuille de calcul et sélectionnez ensuite la plage de cellules dont vous désirez tracer le graphe.

- En fait, l'étape précédente n’est pas nécessaire ici. Vous pouvez aussi configurer les paramètres d'abord, avant de saisir les données et de sélectionner la plage de cellules à tracer.

2. Appuyez sur (Fa (-)(F)(GRPH) (F9 (SET).

+ Ceci entraîne l'affichage de l'écran de paramétrage général des graphes (StatGraph1, dans cet exemple).

ET a Le correspondant à l'élément qui se trouve en ÜCellRarae: Bi ES surbrillance. Freauencsx 11 Mark Type 5e r— Un menu de fonctions s'affiche lors de CGFAL (GFRE (GFRS la sélection de certaines rubriques du paramétrage.

+ Le nombre de colonnes que vous sélectionnez à l'étape 1 détermine quelle information est saisie automatiquement dans l'écran de paramétrage général des graphes.

Si vous sélectionnez ce

Cette information sera saisie automatiquement : nombre de colonnes :

(YCellRange). Pour certains types de graphes le YCellRange n’est pas affiché.

Frequency Spécifie la plage de cellules qui contiennent les valeurs

correspondants à l'effectif de chaque élément de données du graphe. Sélectionnez (F1](1) si vous ne voulez pas utiliser de valeurs d'effectifs.

Mark Type Spécifie le type de point (C1, x ou +) à utiliser comme élément graphique dans le diagramme de dispersion.

8. Utilisez © et © pour déplacer la surbrillance sur l'élément de paramétrage que vous voulez changer. Sélectionnez le paramètre voulu dans le menu de fonctions affiché.

+ Pour plus de détails concernant le paramétrage de StatGraph1, Graph Type et Mark Type, consultez « Pour afficher l'écran de réglages généraux de graphe » (page 6-2).

+ Si vous voulez modifier les paramètres XCellRange, YCellRange ou Frequency, déplacez la surbrillance sur l'élément à changer et saisissez ensuite la plage directement, ou bien, sélectionnez (F1 (CELL) ((F2)(CELL) pour l'effectif (Frequency)) et éditez ensuite la plage de saisie en cours. Lors de la saisie manuelle d'une plage de cellules, utilisez (F1)(:) pour saisir le symbole double point (:) entre les deux cellules qui définissent la plage.

4. Après avoir configuré les paramètres requis, appuyez sur ou sur Ex.

M Exemple d'opération de calcul statistique (Menu CALC)

(FILE GA CLE CE 2. Appuyez sur (F)(©>){F2 (CALC) pour afficher le menu F variables CALC et appuyez ensuite sur (FJ(2VAR). EM =2.È6 + Ceci entraîne l'affichage d’un écran de résultats des ExE calculs sur les variables appariées effectués sur la base Sd des données que vous avez sélectionné à l'étape 1. ñ Utilisez® et © pour faire défiler l'écran de résultats.

Pour fermer l’écran, appuyez sur (EXT).

3. Pour revenir à l'écran de la feuille de calcul, appuyez sur :

H Utilisation de l’écran de spécification de la plage de données pour les calculs statistiques

Vous pouvez utiliser un écran spécial de paramétrage pour spécifier la plage de données à utiliser lors des calculs statistiques.

e Spécification de la plage de données pour les calculs statistiques

1. Saisissez les données statistiques dans la feuille de calcul et sélectionnez ensuite la plage de cellules.

2. Appuyez sur (F3) (>) (FA (CALC) F9 (SET).

+ Ceci provoque l'affichage d’un écran de paramétrage tel a tré à droite. ar Fres que montré à droite Bus ver aUar YCel

Si vous sélectionnez ce

Cette information sera saisie automatiquement : nombre de colonnes :

1 1Var XCell et 2Var XCell

2 1Var Freq et 2Var YCell 3 2Var Freq 1Var Freq la variable x et pour les valeurs des effectifs (Frequency) lors de la réalisation de calculs statistiques à variable unique. 2Var XCell Les données de la plage de cellules spécifiée ici sont utilisées pour la 2Var YCell variable x, la variable y et pour les valeurs des effectifs (Frequency) 2Var Freq lors de la réalisation de calculs statistiques à variables appariées.

8. Si vous désirez modifier la plage de cellules, utilisez © et © pour déplacer la surbrillance sur l'élément que vous voulez changer et saisissez ensuite la nouvelle plage de cellules.

- Pour saisir les deux points (:), appuyez sur (F1) (:).

- Pour éditer la plage de cellules de saisie en cours, appuyez sur (F1) (CELL) (dans le cas de 1Var XCell, 2Var XCell et 2Var YCell) ou (F2 (CELL) (dans le cas de 1Var Freq et 2Var

4. Après avoir configuré les paramètres requis, appuyez sur (EXT) ou sur Ex.

9-19 Référez-vous à :

Le tableau suivant montre une vue sommaire des opérations de stockage pour chaque type de mémoire. Pour plus de détails concernant chaque opération, voir les exemples d'opération

Opération de stockage

(F5) (©) (F3) (STO) (FI (VAR), et spécifiez ensuite le nom de la variable dans l'écran affiché.

Mémoire de fichiers Vous pouvez stocker dans la mémoire de fichiers, les données

(File 1 à File 6) d'une plage de cellules composée de multiples lignes et colonnes. Lorsque une plage de cellules est sélectionnée, appuyez sur

(F5) (©) (F3) (STO) (F3) (FILE), et spécifiez ensuite le numéro de fichier dans l'écran affiché.

La première colonne de la plage sélectionnée est stockée dans

le fichier spécifié comme List 1, la deuxième colonne est stockée comme List 2 et ainsi de suite.

Mémoire de matrices | Vous pouvez stocker dans la mémoire de matrices les données

(Mat À - Mat Z) d'une plage de cellules composée de multiples lignes et colonnes. Lorsque une plage de cellules est sélectionnée, appuyez sur

(F5) (©) (F3) (STO) (F4 (MAT), et spécifiez ensuite le nom de matrice dans l'écran affiché.

La première colonne de la plage sélectionnée est stockée dans

la matrice spécifié comme List 1, la deuxième colonne est sauvegardée comme List 2 et ainsi de suite.

Mémoire de vecteurs | Vous pouvez stocker des données dans une plage de cellules sur

(Vet A - VctZ) une ligne ou une colonne de la mémoire vectorielle. Lorsqu'une plage de cellules dans une ligne ou une colonne unique est sélectionnée, appuyez sur (F6) (©) (F3)(STO) (F5) (VCT), puis spécifiez le nom du vecteur sur l'écran qui s’affiche.

Ce qui suit décrit ce qui se passe quand vous essayez de stocker des données en mémoire lorsque une cellule est vide, contient du texte ou le message « ERROR » est affiché.

+ Si vous êtes en train de stocker des données dans la mémoire de listes, fichiers, matrices ou vecteurs, la valeur 0 est enregistrée pour les cellules concernées.

e Exemple : Stockage de données de colonne dans la mémoire de listes

1. Sélectionnez, dans une seule colonne, la plage de cellules que vous voulez stocker en mémoire de listes.

+ Par exemple, vous pouvez sélectionner A1:A10.

2. Appuyez sur (F8](©>)(F3)(STO)(F2 (LIST).

+ Ceci provoque l'affichage d’un écran tel que montré à Enra ds mém Listes droite. Le paramètre « Cell Range » indique la plage de cellules sélectionnée à l'étape 1.

3. Appuyez sur @ pour déplacer la surbrillance sur « List[1-26] ».

4. Spécifiez le numéro de la liste (1 à 26) de la mémoire de listes où vous voulez stocker les données et appuyez ensuite sur (EE.

+ L’exécution de l'étape suivante provoque la surécriture de toute donnée stockée sous le numéro de la mémoire de listes spécifiée par les données contenues dans la plage de cellules spécifiée par « CellRange >.

5. Appuyez sur (F8) (EXE) ou sur la touche (ÆÆ) pour stocker les données.

Type de mémoire Opération de rappel

Mémoire de listes Vous pouvez rappeler les données d’une liste spécifiée de la (List 1 - List 26) mémoire de listes vers une plage de cellules d’une seule ligne ou

d'une seule colonne. Lorsque une plage de cellules d’une seule ligne ou colonne est sélectionnée, appuyez sur (F6) (©>)(F4 (RCL)

(FT (LIST), et spécifiez ensuite le numéro de la liste dans l'écran affiché.

Le rappel des données se fait dans une colonne ou dans une liste selon la valeur du paramètre « Move >» de l'écran de configuration

Mémoire de fichiers Vous pouvez rappeler des données d’un fichier spécifié vers la

(File 1 - File 6) feuille de calcul. Sélectionnez la cellule que vous voulez définir comme le bord supérieur gauche des données à rappeler et appuyez ensuite sur (F6)(>) (F9 (RCL) (FA (FILE). Ensuite, spécifiez le numéro de fichier dans l'écran affiché.

Mémoire de matrices | Vous pouvez rappeler des données d’une matrice spécifiée vers

(Mat À - Mat Z) la feuille de calcul. Sélectionnez la cellule que vous voulez définir comme le bord supérieur gauche des données à rappeler et appuyez ensuite sur (F6)(©-)(F4 (RCL) (F3) (MAT). Ensuite, spécifiez le numéro de la matrice dans l'écran affiché.

Mémoire de vecteurs | Vous pouvez rappeler des données d’une mémoire vectorielle

(Vet À - VctZ) spécifiée dans une plage de cellules d’une seule ligne ou colonne.

Lorsque la première cellule de la plage d’une seule ligne ou colonne est sélectionnée, appuyez sur (F6) (>) (F4) (RCL) (F4 (VCT), puis spécifiez le nom du vecteur sur l'écran qui s'affiche.

e Exemple : Rappel de données de la mémoire de matrices vers une feuille de calcul

1. Sur la feuille de calcul, sélectionnez la cellule supérieure gauche de la plage où les données rappelées doivent être saisies.

2. Appuyez sur (F8) (L>)(F4 (RCL)(F3) (MAT).

+ Ceci provoque l'affichage d’un écran tel que montré à Farl de mém Matrices droite. Le paramètre « 1st Cell » indique le nom de la cellule sélectionnée à l'étape 1.

et appuyez ensuite sur E&.

4. Appuyez sur (F8)(EXE) ou sur la touche x) pour rappeler les données.

Ce qui s'affiche en premier lors de la sélection du mode e * ACT dans le menu principal, est le

Liste eHCT L Aucun fichier

Au moins un fichier du mode

L'ouverture d’un fichier en mode e + ACT provoque l'affichage d’un écran espace de travail que vous pouvez utiliser pour saisir et éditer du texte, des expressions de calcul et d’autres

Ligne de calcul... Utilisez la ligne de calcul pour saisir une formule de calcul exécutable. Le résultat s’affichera dans la ligne suivante. Les calculs sont effectués de la même façon que dans le mode RUN : MAT, lorsque la saisie naturelle

Ligne d'arrêt... Une ligne d'arrêt peut être utilisée pour arrêter un calcul à un point particulier.

Bandeau Un bandeau peut être utilisé pour intégrer des données dans une eActivity

à partir des applications incorporées, telles que Graphes, Graphes de coniques, Feuilles de calcul ou d’autres.

2. Menus de fonctions de l’application eActivity

H Menu de fonctions de la liste de fichiers

+ {OPEN} … Ouvre un fichier ou un dossier eActivity.

+ {NEW}... Crée un nouveau fichier eActivity.

{SMEM} lorsqu'il montre les fichiers de la carte SD de mémoire flash.

+ Siil n’y a pas de fichiers eActivity en mémoire, seule la touche de fonction (F2) (NEW) est affichée.

+ Lorsque le mode e * ACT est utilisé pour la première fois il est nécessaire de disposer d'au moins 128 kilooctets de mémoire libre. Une erreur « Mémoire pleine » se produit si la mémoire disponible n’est pas suffisante.

H Menu de fonctions de l’écran espace de travail

Une partie du contenu du menu de fonctions de l’espace de travail dépend de la ligne (ou du bandeau) actuellement sélectionnée.

+ Rubriques communes du Menu de l’écran espace de travail + {FILE} … Affiche le sous-menu d'opérations fichier suivant : + {SAVE} … Sauvegarde le fichier actuellement en état d'édition. + {SV AS}. Sauvegarde sous un autre nom le fichier actuellement en état d'édition.

+ {OPT}… Consultez « Optimisation de la mémoire de stockage ou de la carte SD » à la page 11-11.

+ {CAPA} … Affiche un écran qui montre la taille des données du fichier en état d'édition et la quantité de mémoire encore disponible.

+ Menu lors de la sélection d’un bandeau + {FILE} … Affiche le sous-menu d'opérations fichier suivant :

+ {SAVEY/{SV - AS}/{OPT}/{CAPA} … identique aux sous-menus de {FILE} dans « Rubriques communes du Menu de l’écran espace de travail ».

+ {SIZE} … Affiche la taille du bandeau à la position actuelle du curseur.

+ {CHAR}... identique à {CHAR} dans « Menu lors de la sélection d’une ligne de texte ». + {Aa} … Identique à {Aa} dans « Menu lors de la sélection d’une ligne de texte ».

Opérations sur les fichiers eActivity

Cette partie explique les différentes opérations pouvant être effectuées sur l'écran contenant la liste des fichiers eActivity. Toutes les opérations de cette section peuvent être effectuées pendant l'affichage du menu de fichiers.

Cette section ne traite pas les opérations sur les dossiers. Pour plus de détails concernant les dossiers, consultez « Chapitre 11 Gestionnaire de la mémoire ».

e Création d’un nouveau fichier

1. Lorsque la liste de fichiers est affichée, appuyez sur (FJ (NEW).

+ Ceci provoque l'affichage d’un écran de saisie pour le Hom efctivits nom du fichier. LC

+ Le message « Non trouvé » s'affiche s’il n’y a pas de coïncidence. Appuyez sur la touche pour fermer la boîte de dialogue.

4. Saisie et édition de données

Toutes les opérations de cette section sont effectuées dans l'écran espace de travail eActivity.

Pour créer un nouveau fichier ou ouvrir un fichier existant, utilisez les procédures indiquées dans « Opérations sur les fichiers eActivity » (page 10-3).

Déplacer le curseur en avant et en arrière © ou @

Faire défiler un écran en avant @ ou F9 (©>){F1 QUMP) F3 (PgUp) Faire défiler un écran en arrière © ou F9 (©){FD QUMP) F4 (PgDn) Déplacer le curseur au début de l'écran espace de travail 9) (©)(F9 (JUMP)(EN (TOP) Déplacer le curseur vers la fin de l'écran espace de travail (6) (©) (F2 (JUMP) (F2) (BTM)

H Saisie dans une ligne de texte

Utilisez une ligne de texte pour saisir des caractères alphanumériques, des expressions, etc.

e Saisie de caractères et d'expressions en tant que texte

1. Déplacez le curseur ver une ligne de texte.

+ Lorsque le curseur se trouve sur une ligne de texte, la rubrique du menu de fonction F3 affiche « TEXT ». Ceci indique que la saisie de texte est activée.

Curseur de ligne de texte —ictivitz-1

+ Lorsque le curseur se trouve sur un bandeau, utilisez @ et © pour déplacer le curseur vers une ligne de texte.

+ La sélection de {INS} suivie de {TEXT} dans le menu de fonctions entraîne l'insertion d'une nouvelle ligne de texte au dessus de la ligne où le curseur se trouve actuellement.

2. Saisissez le texte ou l'expression désirée sur le bandeau de texte.

+ Consultez ci-dessous, « Opérations de saisie et d'édition sur une ligne de texte >».

e Opérations de saisie et d’édition sur une ligne de texte

+ Dans une seule ligne de texte, vous pouvez saisir un texte de maximum 255 octets. Le texte passe automatiquement à la ligne suivante pour tenir dans la zone d'affichage (fonction

Word Wrap (retour à la ligne)). Notez toutefois qu’au milieu des expressions numériques et des commandes il n’y a pas de passage à la ligne.*' Les flèches de défilement (>) s'affichent aux extrêmes de gauche et de droite de la ligne de calcul afin de vous avertir qu'une partie du calcul ne tient pas dans la zone d'affichage de la ligne de calcul. Dans ce cas, vous pouvez utiliser les touches de curseur gauche et droite pour faire défiler le calcul.

- Si le texte est réparti sur plusieurs lignes et vous appuyez sur la touche (Ad, seule la ligne sur laquelle se trouve actuellement le curseur est supprimée. Les autres lignes ne sont pas affectées.

+ Utilisez toujours la saisie naturelle (page 1-10) pour saisir une expression dans une ligne de texte.

* De même, tout mot comprenant les symboles « ” », « { » ou « [[] », saisis à l’aide du menu

qui s’affiche lorsque vous appuyez sur (F4 (CHAR), ne passe pas automatiquement à la

H Saisie dans une ligne de calcul

E® provoque l'affichage du résultat du calcul dans la ligne suivante. Une telle ligne de calcul peut être utilisée de la même façon que dans le mode RUN - MAT (page 1-3). Une ligne de calcul et son résultat constituent un ensemble.

+ Notez que la fonction de retour à la ligne ne s'applique pas aux lignes mathématiques.

Les flèches (4) s'affichent aux extrémités de gauche et de droite de la ligne de calcul afin de vous avertir qu'une partie du calcul ne tient pas dans la zone d'affichage de la ligne de calcul. Dans ce cas, vous pouvez utiliser les touches de curseur gauche et droite pour faire défiler le calcul.

e Saisie d’une formule de calcul dans une eActivity

1. Déplacez le curseur ver une ligne de calcul. + Lorsque le curseur se trouve sur une ligne de calcul, la rubrique du menu de fonction F3 affiche « CALC >. Ceci indique que la saisie d'expression de calcul est activée.

Hctiwiti-1 + La sélection de {INS} suivie de {CALC} dans le menu de fonctions entraîne l'insertion d'une nouvelle ligne de calcul au dessus de la ligne où le curseur se trouve actuellement.

Dans le mode e + ACT, les opérations et les calculs matriciels réalisés avec l'éditeur de matrices sont identiques, pour l'essentiel, à ceux du mode RUN - MAT. Pour plus de détails concernant l'éditeur de matrices et les opérations de calcul matriciel, consultez « Calculs matriciels » (page 2-36). Notez toutefois que, dans le mode e * ACT, les opérations et les calculs matriciels de l'éditeur de matrices diffèrent de celles du mode RUN - MAT en ce qui est

Sélectionner {MAT} dans le menu de fonctions affiche l'éditeur de vecteurs.

Les opérations de l'éditeur de vecteurs et les calculs vectoriels en mode e * ACT sont fondamentalement identiques à ceux du mode RUN + MAT. Pour plus de détails à propos

de l'éditeur de vecteurs et des opérations de calcul vectoriel, reportez-vous à « Calculs vectoriels » (page 2-51). Veuillez noter cependant que les opérations de l'éditeur de vecteurs et les calculs vectoriels en mode e * ACT diffèrent de ceux du mode RUN * MAT comme

La sélection de {LIST} dans le menu de fonctions provoque l'affichage de l'éditeur de listes.

Les opérations dans le mode e * ACT sont identiques à celles du mode STAT (« Saisie et

édition d’une liste », page 3-1). Ces traitements et calculs sont identiques, pour l'essentiel, à ceux du mode RUN * MAT (« Traitement des données d'une liste >» à la page 3-5, « Calculs arithmétiques à partir de listes » à la page 3-10). Notez toutefois que, dans le mode e* ACT, les opérations et calculs de listes de l’éditeur de listes diffèrent de celles du mode RUN + MAT

en ce qui est décrit ci-dessous.

+ Dans le mode e * ACT, le menu de fonctions de l'éditeur de listes propose seulement le deuxième écran du menu de fonctions de l'éditeur de listes du mode STAT.

+ Pour revenir à l'écran espace de travail à partir de l'éditeur de listes dans le mode e + ACT,

+ Les valeurs des variables de listes du mode e * ACT sont sauvegardées séparément pour chaque fichier. Les valeurs des variables de listes seront différentes de celles obtenues lors de leur rappel à partir d’un mode autre que e * ACT.

e Pour insérer une ligne d’arrêt

Dans le menu de fonctions, sélectionnez {INS} suivi de {STOP} pour insérer une ligne d'arrêt au dessus de la ligne ou bandeau actuellement sélectionné.

H Utilisation des bandeaux

Les bandeaux sont des outils qui vous permettent d'intégrer des données issues des applications incorporées dans un fichier eActivity. Une seule application incorporée peut être associée à chaque bandeau et celui-ci peut stocker les données générés par l'écran (graphes, etc.)

Le tableau ci-dessous montre les écrans d'applications incorporées que peuvent être insérées dans des bandeaux. La colonne « Nom du bandeau » montre les noms inclus dans la boîte de dialogue qui s’affiche en appuyant sur (F2) (STRP).

Tableau des types de données de bandeau

Type de données Nom du bandeau

Données des calculs du mode RUN : MAT (lorsque le mode Exécution

RUN : MAT est appelé depuis une eActivity, il démarre en mode de saisie naturelle)

Données d'écran graphique du mode GRAPH Graphe

Données d'écran de la liste de relations de graphes du mode GRAPH | Editeur Graphes

Données d'écran des solutions de calculs du mode EQUA Résolveur

Écran de sélection du type de récursion du mode RECUR Éditeur récur

Données d'écran des Notes (Notes est une application spéciale Notes

du mode eActivity. Pour plus de détails, consultez « Bandeaux de notes », à la page 10-10.)

Données de l'éditeur de matrices du mode RUN - MAT Editeur Matrices

Données de l'éditeur de vecteurs du mode RUN + MAT Éditeur vecteur

(L'exécution de ce bandeau lance immédiatement l’échantillonnage en utilisant l'information enregistrée sur le bandeau lors de sa première exécution.)

Données de la configuration avancée du mode E-CON3 ou E-CON2 Graph Econ

(L'exécution de ce bandeau trace le graphe de l'échantillonnage des données enregistré sur le bandeau lors de sa première exécution.)

e Pour insérer un bandeau

1. Positionnez le curseur à l'endroit où vous voulez insérer GRAPHI = le bandeau. GRAPH STRIP TEST p=lui-i

2 GO SD TEE QD RES CE 2. Appuyez sur (FJ(STRP).

+ Une boîte de dialogue s'affiche avec la liste des = TETE = bandeaux pouvant être insérés. Pour plus d'information [El RER CET sur les noms et les types de données affichés dans “ Editor Grarhes cette boîte de dialogue, voir le « Tableau des types de Editeur Tables L données de bandeau » (page 10-8). Pape LOniques

une ligne au dessus de la ligne où se trouve le curseur positionné à l'étape 1 de cette procédure.

5. Saisissez jusqu'à 16 caractères au maximum pour le titre du bandeau et appuyez ensuite sur (EE.

+ Cette action provoque le lancement de l’application |

sélectionné (le mode GRAPH dans cet exemple) et

graphique vierge, puisque il n’y a pas encore des

affiche l'écran graphique. À ce stade apparaît un écran |

« Notes » est un éditeur de texte spécial du mode eActivity qui s'avère très commode pour écrire des longs textes explicatifs sur l'écran espace de travail. Vous pouvez afficher l'écran de Notes depuis un bandeau de notes sur l'écran espace de travail de l'eActivity. Les opérations de saisie et d'édition sur l'écran de Notes sont identiques à celles utilisées pour les

lignes de texte d'eActivity .

+ {MATH} … Affiche le menu MATH (page 1-11).

+ {CHAR}. Affiche un menu pour saisir les symboles mathématiques et les caractères de plusieurs langues.

+ {A&a} … Bascule la saisie entre lettres majuscules et lettres minuscules lorsque la saisie en caractères alpha est activée (en appuyant sur la touche ).

° Pour changer le titre d’un bandeau

1. Utilisez © et © pour surligner le bandeau dont vous voulez changer le titre. 2. Saisissez jusqu'à 16 caractères au maximum pour le titre du bandeau et appuyez ensuite

+ Le reste du titre existant s’efface dès que vous saisissez le premier caractère. Saisissez le nouveau titre en entier. Si vous voulez éditer partiellement le titre existant, appuyez sur

© où ® pour déplacer le curseur d’abord.

+ L'’appui sur au lieu de E® provoque la sortie de l’édition du titre sans rien y changer.

° Pour rappeler une application depuis un bandeau

Utilisez © et @ pour sélectionner le bandeau dont vous voulez appeler l'application et appuyez ensuite sur Ex.

+ L'écran de l'application correspondant au bandeau actuellement sélectionné s'affiche.

Si le bandeau contient déjà des données, l'application est appelée en utilisant les données sauvegardées en dernier.

+ Si vous sélectionnez un bandeau Graphe Coniques et appuyez ensuite sur (F4 sans saisir aucune donnée graphique, l'écran Editeur Coniques apparaîtra au lieu de l'écran Conics

e Pour basculer entre l’écran espace de travail de l’eActivity et l'écran de l'application rappelé depuis un bandeau

Chaque appui sur a) fait basculer l'écran espace de travail de l’eActivity vers l'écran

de l'application rappelée depuis le bandeau et vice-versa.

e Pour commuter d’un écran d'application rappelé depuis un bandeau vers un autre écran d’application

Appuyez sur O(Éb). Dans la boîte de dialogue affichée, utilisez © et © pour sélectionner le nom d’une application et appuyez ensuite sur (.

e Pour afficher l’écran d'utilisation de la mémoire d’un bandeau

1. Utilisez © et © pour sélectionner le bandeau dont vous voulez changer le titre. 2. Appuyez sur (FT(FILE) (F3) (SIZE).

1. Positionnez le curseur sur la ligne ou bandeau que vous voulez supprimer.

- Notez que si vous déplacez le curseur sur une ligne de calcul, la ligne de calcul et son résultat seront supprimés ensemble.

2. Appuyez sur (F8) (>)(F2](DEL-L).

+ Cette action provoque l'affichage d'un message de confirmation. 3. Appuyez sur (F1 (Oui) pour supprimer, où bien sur (F6) (Non) pour annuler sans rien supprimer.

H Sauvegarde d’un fichier

Utilisez les procédures de cette section pour sauvegarder un fichier après avoir saisi ou édité son contenu dans l'écran espace de travail.

Appuyez sur (F1(FILE)(F)(SAVE) pour sauvegarder le fichier ouvert en cours.

e Sauvegarde d’un fichier sous un nouveau nom (Save As)

1. Sur l'écran de travail de l’eActivity, appuyez sur (F1 (FILE) (F2) (SV-AS).

pour le fichier sur lequel vous êtes en train de travailler.

* La taille maximale réelle peut être inférieure a 30 000 octets, car elle dépend de l’utilisation de la mémoire de capture et du presse-papier.

e Pour afficher l'écran d'utilisation de la mémoire eActivity

Sur l’écran espace de travail, appuyez sur (F1)](FILE) (F4 (CAPA).

Si un message de confirmation s'affiche, en vous demandant si vous voulez sauvegarder le fichier en cours, effectuez l’une des opérations décrites ci-dessous.

Pour faire ceci : Appuyez sur cette touche :

Écraser le fichier eActivity existant avec la version éditée et A) (oui revenir à la liste de fichiers (Oui)

Revenir à la liste de fichiers sans sauvegarder le fichier en cours d'édition EF (Non)

Revenir à l'écran espace de travail eActivity

La mémoire de stockage utilise de la « mémoire flash », de sorte que les données sont

sécurisées même en cas de coupure de l'alimentation.

Normalement, vous devriez utiliser la mémoire de stockage pour les données à sauvegarder

pendant longtemps et charger des données dans la mémoire principale seulement quand

vous en avez besoin.

- L'utilisation de la mémoire d’une carte SD (lorsqu'une carte SD est insérée dans la fente de cartes) est aussi prise en charge par la GRAPH95.

1. Utilisation du gestionnaire de mémoire

A partir du menu principal, sélectionnez l'icône approprié pour saisir le mode MEMORY.

+ Sur la GRAPH35+ E/GRAPH25+ E, apparaîtra l'écran Hé e FFihCiFale d’information de mémoire principale montré à droite. Pour : plus d'information sur l’utilisation de cet écran, consultez <PROGRANS : ER « Écran d’information de mémoire » (page 11-2). SETUR : 156 TABLE 1, Éd Sd OctetsLibres + {SD} … {affiche les informations de la carte SD de mémoire flash} (seulement sur la GRAPH95)

+ {BKUP}.. {sauvegarde de la mémoire principale}

+ {OPT}… {optimisation de la mémoire de stockage ou de la carte SD de mémoire flash}

E Écran d’information de mémoire

L'écran d'information de mémoire ne montre que les informations d’un seul type de mémoire à la fois : la mémoire principale ou la mémoire de stockage ou de la carte SD de mémoire flash.

- Puisque une calculatrice GRAPH35+ E ou GRAPH25+ E Hémoire Principale ne possède que de la mémoire principale, le contenu de A : la mémoire n'apparaît que sur l'écran d’information de la PROGRAM : 536 mémoire principale. SETUR : 188

+ La première fois que vous enregistrez des données dans la mémoire de stockage, la calculatrice se réserve automatiquement une zone mémoire pour la gestion, et la valeur de « Libres » diminue de 65536 octets.

+ Sur l'écran de mémoire principale, < > indique un groupe de données. Sur la mémoire de stockage et les écrans de carte SD, [ ] indique les dossiers.

Pour voir le contenu d’un groupe de données ou un dossier, amenez la surbrillance sur le groupe de données ou le dossier et appuyez sur (Æ. Lorsque vous appuyez sur (EXn) l'écran précédant réapparaît.

Lorsque le contenu d’une mémoire de stockage ou d’un dossier de la carte SD apparaît, la première ligne de l'écran indique le nom du dossier.

CONICS* Données de réglage de coniques DYNA MEM*! Mémoire de graphes dynamiques EQUATION Données d'équation FINANCIAL*' Données financières <F-MEM> Groupe de mémoires de fonctions F-MEM n (n = 1 à 20) Mémoire de fonctions <G-MEM> Groupe de mémoires de graphes G-MEM n (n = 1 à 20) Mémoire de graphes <LISTFILE> Groupe de fichiers de liste LIST n (n = 1 à 26, et Ans) Contenu des mémoires de listes LIST FILE 7 (n =1à6) Fichier de liste <MAT_VCT>-*? Groupe de matrices/vecteurs <MATRIX>* Groupe de matrices**

MAT n (n = A à Z, et Ans)“ Matrice

VCT n (n = A à Z, et Ans)*? Vecteur

Les données eActivity sont enregistrées dans la mémoire de stockage ou sur un carte SD.

Nom de logiciels ajoutés

(applications, langues, menus)

Applications ajoutées, langues ajoutées et menus ajoutés enregistrés dans la mémoire de stockage ou sur une carte SD.

Entre crochets ([ ]).

1. Lorsque des données de la mémoire de stockage ou de la carte SD sont affichées, appuyez sur (F4 (MK + F) pour afficher l'écran de spécification du nom.

2. Spécifiez un nom de dossier de huit caractères au Hom de dossier maximum. CA CL" [1]

+ Seuls les caractères suivants sont pris en charge : AàZ,{,},’,-,0à9

Si vous spécifiez des caractères invalides une erreur « Nom invalide » se produira.

+ Une erreur « Nom invalide » se produira aussi si le nom saisi est déjà utilisé par une autre fichier.

+ Pour annuler l'opération, appuyez sur (EX). 8. Appuyez sur E® pour créer le dossier et revenir à l'écran

d'informations de la mémoire de stockage ou de la carte

CIFOCGERT TL | 2. Appuyez sur (F3)(RN + F) pour afficher l'écran de changement de nom de dossier.

qui se trouve à l’intérieur est désélectionné.

+ Les données sont copiées.

7.Le message « Complet! » apparaît lorsque la copie est terminée. Pour revenir à l'écran initial du mode MEMORY il faut appuyer sur (EXT).

H Contrôles d’erreur pendant la copie de données Les contrôles d'erreur suivants sont effectués pendant la copie de données.

Contrôle de pile faible

La calculatrice effectue un contrôle de pile avant la copie. Si la pile est au niveau 1, une erreur de pile faible se produit et la copie n’est pas effectuée.

Contrôle de mémoire disponible

La calculatrice vérifie s’il y a assez d'espace disponible dans la mémoire pour stocker les données copiées.

Une erreur « Mémoire pleine » se produit si la mémoire disponible n’est pas suffisante.

Une erreur « Trop de données » se produit lorsque le nombre de données est trop important.

Une « Fragmentation ERREUR » se produit lorsque la mémoire disponible est suffisante mais un nettoyage est en cours.

Si une « Fragmentation ERREUR » se produit, optimisez la mémoire (11-11).

Contrôle de surécriture

La calculatrice vérifie s’il y a des données de même nom à l'endroit où les données doivent

Un message de confirmation apparaît si des données de Hi z ni même nom existent déjà. 3 EDATRL EE 1

Surécriture OK? - Il faut appuyer sur pour annuler la copie et revenir à l'écran initial du mode MEMORY. Le contrôle de surécriture est effectué pour les données suivantes seulement. Toutes les autres données sont copiées sans contrôle des fichiers de même nom.

Le contrôle de surécriture ne s'exerce que sur la destination de la copie.

Contrôle d’erreur d’incompatil

* Pour plus de détails, voir « Écran d'information de mémoire » à la page 11-2.

2. Sélectionnez le ou les fichiers que vous voulez supprimer. Vous pouvez sélectionner plusieurs fichiers, si nécessaire.

83. Appuyez sur (F8) (DEL). Hi h

1. Affichez l'écran d'informations de la mémoire de stockage. * Pour plus de détails, voir « Écran d'information de mémoire » à la page 11-2.

2. Sélectionnez le ou les fichiers que vous voulez supprimer. Vous pouvez sélectionner plusieurs fichiers, si nécessaire.

83. Appuyez sur (F8) (DEL).

+ Appuyez sur Oui) pour supprimer le fichier. - Appuyez sur (F6) (Non) pour annuler la suppression.

e Pour supprimer les fichiers enregistrés sur la carte SD (GRAPH95 seulement)

1. Affichez l'écran d'informations de la mémoire de la carte SD. * Pour plus de détails, voir « Écran d'information de mémoire » à la page 11-2.

2. Sélectionnez le ou les fichiers que vous voulez supprimer. Vous pouvez sélectionner plusieurs fichiers, si nécessaire.

3. Appuyez sur (F8) (DEL).

+ Appuyez sur (F1 (Oui) pour supprimer le fichier. - Appuyez sur (F6) (Non) pour annuler la suppression.

H Recherche d’un fichier

° Pour rechercher un fichier dans la mémoire principale

1. Affichez l'écran d'informations de la mémoire principale. * Pour plus de détails, voir « Écran d'information de mémoire » à la page 11-2. 2. Appuyez sur (F3) (SRC). + Saisissez la lettre « R » au clavier. Recherche

Exemple Rechercher tous les fichiers dans la mémoire de stockage dont le nom commence par la lettre « S »

1. Affichez l'écran d'informations de mémoire de stockage. * Pour plus de détails, voir « Écran d'information de mémoire » à la page 11-2. 2. Appuyez sur (F3) (SRC). + Saisissez la lettre « S » au clavier.

+ Le premier nom de fichier commençant par la lettre Hém stock JL ]

«S » est mis en surbrillance. H

UEHH, sim e Pour rechercher un fichier dans la carte SD (GRAPH95 seulement)

Exemple Rechercher tous les fichiers dans la carte SD dont le nom commence par la lettre «R »

1. Affichez l'écran d'informations de la mémoire de carte SD.

* Pour plus de détails, voir « Écran d'information de mémoire » à la page 11-2.

2. Appuyez sur (F3)(SRC).

+ Saisissez la lettre « R » au clavier.

+ Le premier nom de fichier commençant par la lettre Carte SD ER ]

«R » est mis en surbrillance.

TRIG. sim : 284 + Les données sont sauvegardées dans un fichier nommé BACKUP.g2m.

Le message « Complet! » apparaît lorsque l'opération est terminée.

Appuyez sur pour revenir à l’écran affiché à l'étape 1.

Le message suivant apparaît s’il y a déjà des données de sauvegarde dans la mémoire de stockage.

e Pour rétablir les données de sauvegarde dans la mémoire principale 1. Sur l'écran initial du mode MEMORY, appuyez sur (F4) (BKUP).

+ Sur l'écran qui apparaît vous pouvez vérifier s’il y a ou non des données de sauvegarde dans la mémoire de stockage.

2. Appuyez sur (F2) (LOAD). E n

L'écran de sélection des données de la source réapparaît Charser de (GRAPH95 seulement). Mém stock F1] d

Appuyez sur pour revenir à l’écran affiché à l'étape 1.

H Optimisation de la mémoire de stockage ou de la carte SD La mémoire de stockage ou de la carte SD est fragmentée après plusieurs opérations de stockage et de chargement. La fragmentation peut entraîner une indisponibilité de certains blocs de mémoire. C'est pourquoi il est conseillé d'effectuer régulièrement l'opération suivante pour optimiser la mémoire de stockage ou de la carte SD. Les données seront réarrangées et l'emploi de la mémoire sera plus économique.

e Pour optimiser la mémoire de stockage

1. Sur l’écran initial du mode MEMORY, appuyez sur (F5)(OPT) pour optimiser la mémoire de stockage.

2. Sélectionnez la mémoire que vous voulez optimiser Gigi

(GRAPH95 seulement). E Ortimiser : + (D... mémoire de stockage Fi Mém stock [11 1. Utilisation du menu de réglages du système

A partir du menu principal, accédez au mode SYSTEM et afficher les paramètres de menu

* FM(@) .. fréglage du contraste de l'affichage} Gestionnaire srstème + FA) .… {réglage du délai de mise hors tension Fl:Contraste automatique} ESiPror Alimentation k F3:Lanaue + La touche du pavé directionnel ® e assombrit l'affichage. + La touche du pavé directionnel © éclaircit l'affichage. + (FT (INIT) rétablit le contraste initial.

Pour revenir à l'écran initial du mode SYSTEM, appuyez sur (EXT) ou En

1. Pour afficher l'écran de réglage Prop Alimentation, appuyez sur (F2) (ÆÆ) lors de l'affichage de l'écran initial du mode SYSTEM.

2. Utilisez © et © pour sélectionner le paramétrage du rétroéclairage « Réglage

e Pour définir la durée du rétroéclairage (uniquement sur les modèles dotés de la fonction de rétroéclairage)

1. Dans l'écran du mode SYSTEM initial, appuyez sur (F2) (ÆÆ) pour afficher l'écran de réglage Prop Alimentation.

2. Utilisez © et © pour sélectionner « Durée Fror Alimentation rétroéclairage ». Extinction ae

+ (F3)(Always) … {laisse le rétroéclairage activé jusqu’à ce que l'utilisateur appuie sur la touche de rétroéclairage ou éteigne la calculatrice}

8. Pour revenir à l'écran initial du mode SYSTEM, appuyez sur (EXT) ou (ar) (EX) (QUIT).

H Réglage de la langue du système

Utilisez le paramètre LANG pour sélectionner la langue d'affichage pour les applications intégrées.

e Pour sélectionner la langue des messages

1. Lorsque l'écran initial du mode SYSTEM est affiché, appuyez sur (F3)(LANG) pour afficher l'écran de sélection de la langue des messages.

2. Utilisez les touches du pavé directionnel © et @ pour sélectionner la langue souhaitée, puis appuyez sur (F1) (SEL).

8. La fenêtre apparaît avec la langue sélectionnée. Vérifiez-en le contenu et appuyez sur (EXT).

4. Pour revenir à l'écran initial du mode SYSTEM, appuyez sur (EX) ou (&4r) (EX) (QUIT).

e Pour sélectionner la langue des menus (GRAPH95/GRAPH75+ E/GRAPH75+/

1. Lorsque l'écran initial du mode SYSTEM est affiché, appuyez sur (F3)(LANG) pour afficher l'écran de sélection de la langue des messages.

- Appuyez sur (F8) (MSG) pour revenir à l'écran de sélection de la langue des messages.

5. Pour revenir à l'écran initial du mode SYSTEM appuyez sur ou Æxm (QUIT).

H Liste des versions

Utilisez VER (version) pour afficher la version du système d'exploitation. Vous pouvez aussi enregistrer un nom d'utilisateur voulu.

° Pour afficher les informations concernant la version

1. Sur l'écran initial du mode SYSTEM, appuyez sur (F4) (VER) pour afficher la liste des versions.

2. Utilisez © et © pour faire défiler l'écran. La liste contient les éléments suivants.

+ Les éléments marqués avec un astérisque (*) sont affichés par tous les modèles. Les autres éléments ne sont affichés que par les modèles qui supportent la fonction désignée.

- Version du système d’exploitation*

- Noms et versions des applications de modules d'extension (seules les modules installés sont affichés)

- Nom de l’utilisateur* 8. Pour revenir à l'écran initial du mode SYSTEM, appuyez sur (EXT) ou (&4r) (EX) (QUIT).

+ La version indiquée comme système d'exploitation dépend du modèle de la calculatrice.

° Pour enregistrer un nom d'utilisateur

1. Lorsque la liste des versions est affichée, appuyez sur Ho Utilisateur

(FA (NAME) pour afficher l'écran de spécification du nom oi de l’utilisateur.

2. Saisissez un nom d'utilisateur de huit caractères au maximum.

8. Après avoir saisi le nom, appuyez sur pour l'enregistrer et revenir à la liste des versions.

+ Si vous voulez annuler la saisie du nom et revenir à la liste des versions sans enregistrer le nom, appuyez sur (EX).

1. Lorsque l'écran initial du mode SYSTEM est affiché, appuyez sur (F5)(RSET) pour afficher l'écran de réinitialisation 1.

+ (F2 (MAIN) … {suppression des données de la mémoire age suivante principale} GET ER BÈS In

+ FT(M&S) … {suppression des données de la mémoire principale et des données de la mémoire de stockage}*

+ (F2 (ALL) … {suppression de toutes les mémoires}*

+ (F3) (SD) … {formatage de la carte SD} (GRAPH95

tableau suivant. Vous pouvez

Initialisation Suppression Suppression | des données de Formatage des données des la mémoire de de la Lo Los de la carte x . [de la mémoire| applications | stockage (sauf configuration ns ner: na SD principale ajoutées applications ajoutées) (F9 (STUP) O F2 (MAIN) O O F3 (ADD) © + L'étape 3 n’est pas requise sur la GRAPH25+ E. 3. Effectuez les opérations suivantes sur les deux machines pour spécifier 3PIN comme type de câble. (1) Sur le menu principal, accédez au mode LINK. (2) Appuyez sur (F4 (CABL). L'écran de sélection du type de câble s'affiche. (3) Appuyez sur (F2 (3PIN). Câble SB-62

+ Les modèles supportés par cette configuration sont mentionnés ci-dessous.

GRAPH95, GRAPH75+ E, GRAPH75+, GRAPH75, GRAPH35+ E, GRAPH35+, Pour plus de détails concernant les procédures de connexion et de transfert de données, veuillez lire le mode d'emploi du FA-124.

A partir du menu principal, accédez au mode LINK. Le menu principal servant à la communication de données apparaît à l'écran.

+ {TRAN} … {affiche l'écran d'envoi de données} Communication

La connexion du câble USB à la calculatrice entraîne l'apparition de la boîte de dialogue « Sélectionner Mode Connexion ». Vous pouvez utiliser cette boîte de dialogue pour sélectionner le mode de connexion avec câble USB (mode de envoi de l’image d'écran).

Hode Connexion Utilisez les touches (F2) à pour sélectionner le mode approprié pour envoyer l’image d'écran de la calculatrice vers un appareil externe. Pour plus de détails à propos des opérations de la calculatrice lorsqu'on appuie sur les touches (F2) à (F4, veuillez lire « Envoi de l'image d'écran » (page 13-12).

H Exécution d’un transfert de données

Raccordez les deux machines, puis effectuez les opérations suivantes.

Appuyez sur (F1(SEL) ou (F2 (CRNT) pour afficher l’écran de sélection de types de données.

+ {SEL} … {sélectionne le type de données où se trouve le : curseur} SLISTFILES ? fe + {ALL}. {sélectionne toutes les données} SET à ; | 180 + {TRAN} … {envoie le type de données sélectionné} RS detetsLibrés

Après avoir sélectionné le type de données à envoyer, appuyez sur (F6) (TRAN). Un message

apparaît vous demandant de confirmer l'opération.

+ (F1) (Oui) … envoie des données

+ (F8) (Non) … retour à l'écran de sélection

Appuyez sur (F1) (Oui) pour envoyer les données.

transfert de données affichent les messages suivants.

Lorsque l’état « Réveil » est sélectionné sur le récepteur, celui-ci s'allume automatiquement

lors du démarrage du transfert.

+ Lorsque la communication se fait avec un ordinateur (le type de câble sélectionné est USB), la connexion du câble USB à un ordinateur et puis à la calculatrice (lorsque la calculatrice est hors tension) entraînera l'allumage de la calculatrice et l'apparition de la boîte de dialogue « Sélectionner Mode Connexion ».

1. Sur le menu principal de communication de données de Valider Réveil la machine réceptrice, appuyez sur (F5)(WAKE). FirQui

L'écran de réglage de Réveil s'affiche. F2: Horn

+ {On} … {active la fonction Réveil}

+ {Off} … {désactive la fonction Réveil} on Ter

2. Appuyez sur (F1 (On).

La fonction Réveil est activée et le menu principal de communication des données réapparaît.

8. Eteignez la machine réceptrice.

4. Raccordez la machine réceptrice à la machine émettrice.

5. Il suffit alors d'envoyer les données à la machine émettrice pour que celle-ci s'allume et que les données soient transférées sur la machine réceptrice.

Précautions lors la communication de données

Les types de données que vous pouvez envoyer sont les suivants.

CONICS* Données de réglage de coniques Non DYNA MEM*1 Fonctions de graphe dynamique Oui EQUATION Valeurs des coefficients de calcul d'équations Non <E-CON2>* Groupe de mémoires E-CON2 ou E-CON3 CPn*i Contenu ( à 99) de la mémoire de sonde Oui

Contenu (1 à 99) de la mémoire de configuration .

Nom de chaque Données de feuille de calcul

feuille de calcul“ | (Tous les données de feuille de calcul sont listés.)

TABLE Données de tables Non

<V-WIN> Groupe de mémoires de fenêtres d'affichage

Avec contrôle : Si la machine réceptrice contient déjà des données de même type, un

message apparaît pour demander si les données existantes peuvent être écrasées et remplacées par les nouvelles.

Nom du type de données ——{CMAT À 1

+ Une erreur se produit quand vous essayez d'envoyer des données à une machine réceptrice qui n’est pas en attente de réception. Dans ce cas, appuyez sur (EXT) pour effacer l'erreur et recommencez l'opération, après avoir réglé la machine réceptrice pour la réception de données.

Une erreur se produit si la machine réceptrice ne reçoit aucune donnée dans les six minutes environ qui suivent le réglage de réception de données. Dans ce cas, appuyez sur (EXT) pour effacer l'erreur.

Une erreur se produit durant la communication des données si le câble est débranché,

si les paramètres des deux machines ne correspondent pas ou si un autre problème de communication se produit. Dans ce cas, appuyez sur (EXT) pour effacer l'erreur et corriger le problème avant d'essayer de communiquer à nouveau. Si la communication de données est interrompue par une pression sur la touche (EXT) ou une erreur, toutes les données reçues avec succès jusqu'à l'interruption de la communication se trouveront dans la mémoire de la machine réceptrice.

Une erreur se produit si la mémoire de la machine de réception devient pleine durant la communication des données. Dans ce cas, appuyez sur pour effacer l'erreur et annuler les données inutiles dans la machine réceptrice afin de faire de la place pour les nouvelles données, puis essayez une fois de plus.

E Échange de données avec un autre modèle de calculatrice

Dans cette section, le terme « calculatrices OS 2.0 » réfère aux modèles suivants.

+ GRAPH95, GRAPH75+ E, GRAPH75+, GRAPH75, GRAPH35+ E, GRAPH25+ E

+ GRAPH85 SD et GRAPH85 dont les systèmes d'exploitation ont été mis à jour à la Version 2.0 Pour l'essentiel, les données envoyées depuis un autre modèle de calculatrice sont reçues telles quelles. Néanmoins, lorsque il y a une différence entre une fonction de la calculatrice OS 2.0 et la fonction du modèle émetteur, la calculatrice OS 2.0 convertira les données au besoin.

Des détails sur la compatibilité des données entre la calculatrice OS 2.0 et d’autres modèles de calculatrice sont indiqués ci-dessous :

e Transfert de données entre les calculatrices GRAPH95, GRAPH75+ E,

GRAPH75+, GRAPH75, GRAPH35+ E, GRAPH35+, GRAPH85 SD (OS 2.0), GRAPH85 (OS 2.0) et la GRAPH25+ E GRAPH25+ E n'existe pas de fonction correspondante à la variable. (Exemple : données de résultat du test y? GOF, etc.)

- Données du presse-papier et de l'historique (y compris les éléments de données système

- données du mode e + ACT**!

+ Les données suivantes ne sont pas transférées.

- données de la mémoire de chaînes.

- données de calculs du mode TVM pour les obligations et les amortissements.

- données de fonctions et de variables du mode STAT pour lesquelles il n'y a pas de fonction correspondante pour la variable dans le modèle de calculatrice réceptrice (Exemple : les données des résultats des calculs de y? GOF Test, etc.)

+ Les données suivantes sont converties avant l'envoi par la calculatrice OS 2.0 vers un format compatible avec le modèle de la calculatrice réceptrice.

- Données de paramétrage du type de graphe dans les modes GRAPHet DYNA Lors du transfert vers une calculatrice GRAPH85 SD, GRAPH85 ou GRAPH65, les expressions du type X=, X>, X<, X2 et X< sont converties vers une expression du type X=c

- Données de paramétrage du type de ligne de graphe

Lors de la transmission vers une calculatrice GRAPH65, les paramètres de ligne sont convertis avant l'envoi comme suit : Normal : Bleue ; Thick (épaisse) : Orange ; Broken (brisé épais) et Dotted (pointillés) : Verte.

- Données de paramétrage de Graph1, Graph? et Graph3 du mode STAT Lors de la transmission vers une calculatrice GRAPH85 SD ou GRAPHB85, les graphes de type diagramme camembert et histogramme sont convertis avant l'envoi vers le type diagramme de nuage de points (ScatterPlot). D'autres paramètres ne sont pas envoyés.

+ Les données de programme sont transmises telles quelles.

Néanmoins, toute commande dans un programme qui n’est pas supportée par l’autre modèle de calculatrice réceptrice sera remplacée par le signe (@). L'exécution d'un tel programme sur l’autre modèle de calculatrice produira une erreur.

+ Si un message d'erreur apparaît sur la calculatrice OS 2.0 lors de l'envoi de données vers un autre modèle de calculatrice, référez-vous aux explications suivantes :

Taille des données non valide - Les données de matrice/vecteur dépassent 256 lignes ou 256 colonnes*t - Les données de liste dépassent 256 lignes - Les données de table dépassent 256 lignes - Les données de récurrence de table dépassent 256 lignes*! ** - Les données de saisie du mode EQUA comprennent une équation de degré 4 à 6 Nombre complexe dans les données

- Les données d’une matrice / d'un vecteur comprennent un élément qui contient un nombre complexe*

- Les données d’une liste comprennent un élément qui contient un nombre complexe

- Les données de saisie d'équations simultanées du mode EQUA contiennent un coefficient en nombre complexe

- Le résultat d’un calcul d'équations simultanées du mode EQUA contient une solution en nombre complexe

- Données de mémoire de fonctions avec un numéro supérieur à F-mem 6*? - Données de mémoire de graphes avec un numéro supérieur a G-mem 6*2?

* Peut être transféré dequis une calculatrice OS 2.0 à l'exception de la GRAPH25+ E.

*? Peut être transféré seulement vers une calculatrice GRAPH35+ (non équipée de port

+ données du presse-papier, du parcours répété et de l'historique (y compris l'élément de données « SYSTEM »)

+ données du mode CONICS*

+ données de la mémoire de graphes

+ données de matrices/vecteurs*!

+ données de la mémoire d'images

+ données du mode RECUR*'

+ données de configuration

+ La réalisation de l'opération de transfert modifie les valeurs de configuration de la mémoire de graphes et de la mémoire dynamique de graphes à leurs valeurs initiales par défaut.

+ Lors de la réception de données d’expression de graphes émises par une calculatrice

GRAPH65, elles sont converties comme suit : Bleue : Normal ; Orange : Thick (épaisse) ; Verte : Dotted (pointillés). {sélection de mode pour envoyer des captures d'écran de la calculatrice vers le PC au moyen de la fonction de capture (Screen Capture) du logiciel FA-124 (l'envoi manuel d'image de écran est activé)}

{sélection de mode pour envoyer des affichages d'écran vers une unité CASIO OHP ou un projecteur CASIO (l'envoi automatique d'image de écran est activé)}

* Ne sont pas inclus sur la GRAPH25+ E.

E Écran de sélection du mode de connexion

(tous les modèles, à l'exception du GRAPH25+ E) Vous pouvez effectuer aussi le mêmes opération de sélection de mode que sur la boîte de dialogue « Sélectionner Mode Connexion » de l'écran de configuration du mode de capture d'écran qui s'affiche lors de la connexion du câble USB à la calculatrice.

Mode Connexi 1. Reliez la calculatrice à l'ordinateur avec le câble USB.

2. Sur la calculatrice, appuyez sur (F6)(CAPT) (F2 (Capt).

Sur d’autres modèles

2. Sur la calculatrice, appuyez sur (FJ(CaptEcran) en réponse à la boîte de dialogue

« Sélectionner Mode Connexion » qui s’affiche lors de la connexion du câble USB à la calculatrice.

3. Sur la calculatrice, affichez l'écran que vous voulez transférer.

4. Utilisez FA-124 pour effectuer le transfert.

5. Sur la calculatrice, appuyez sur (Æ(CAPTURE).

6. Les données de l'écran sont envoyées à l'ordinateur.

1. Utilisez le câble USB pour relier la calculatrice au rétroprojecteur.

+ La connexion du câble USB à la calculatrice entraine l'apparition de la boîte de dialogue

« Sélectionner Mode Connexion ».

Voir le mode d'emploi fourni avec le rétroprojecteur pour le détail sur le raccordement du rétroprojecteur à la calculatrice et l'emploi de la calculatrice avec le rétroprojecteur.

M Envoi automatique de l’image d’écran vers un ordinateur avec la

GRAPH95/75+/75 Manager PLUS (Non disponible sur la GRAPH25+ E)

Utilisez la procédure suivante pour transférer des images d'écran vers un ordinateur.

Effectuez cette procédure au moyen du logiciel de gestion GRAPH95/75+/75 Manager PLUS exécuté sur l'ordinateur.

1. Après le démarrage du récepteur d'écrans dans le logiciel de gestion GRAPH95/75+/75

Manager PLUS, utilisez le câble USB pour connecter la calculatrice à votre ordinateur.

+ La connexion du câble USB à la calculatrice entraînera l'affichage de la boîte de dialogue

« Sélectionner Mode Connexion ».

. Appuyez sur (F4 (RécepEcran).

. Sur la calculatrice, affichez l'écran que vous voulez transférer.

. L'image affichée est envoyée automatiquement vers l’ordinateur.

. Pour continuer avec l'envoi automatique d'image d'écran, retournez à l'étape 3.

+ La connexion du câble USB à la calculatrice entraînera l'affichage de la boîte de dialogue « Sélectionner Mode Connexion >».

2. Appuyez sur Projecteur).

e Précautions à prendre lors du raccordement

+ Un sablier peut rester projeté sur l'écran après le raccordement de la calculatrice au projecteur (ou au YP-100). En outre, passer à un autre écran lors du traçage d’un graphe ou lors de l'exécution d’un programme en mode PRGM peut causer l'affichage d'un écran différent de celui de la calculatrice. Le cas échéant, il suffit d'effectuer une opération quelconque pour que l'affichage normal réapparaisse.

+ Si la calculatrice cesse de fonctionner normalement, débranchez le cable USB puis rebranchez-le. Si le problème n’est pas résolu de cette façon, débranchez le câble USB,

éteignez le projecteur (ou le YP-100) et rallumez-le, puis rebranchez le câble USB.

+ Votre calculatrice est livrée avec une carte factice insérée dans la fente de cartes. Avant d'utiliser une carte de mémoire flash SD, pour retirer la carte factice exécutez d'abord la procédure indiquée dans « Retrait de la carte SD », à la page14-2.

1. Exercez une pression dans la direction d'insertion de la carte SD et relâchez-la. + Ceci fait sortir partiellement la carte de la fente.

2. Prenez la carte SD avec vos doigts et tirez-la vers l'extérieur de la fente.

- Il est conseillé de formater (initialiser) toute nouvelle carte SD avant de l'utiliser pour la première fois.

+ Si une carte SD a été préalablement formatée avec un ordinateur ou autre dispositif, vous pouvez l'utiliser dans l’état, sans reformatage. Un ordinateur (ou un autre appareil) peut utiliser aussi une carte SD ayant été formatée avec la calculatrice.

+ N’effectuez jamais aucune des opérations suivantes pendant l’accès à la carte SD.

- Retrait de la carte SD - Connexion ou déconnexion du câble USB - Mise hors tension de la calculatrice

- Lors de la connexion à un ordinateur, sortir du logiciel FA-124 ou mise hors tension de l'ordinateur

+ Notez qu'une carte SD doit être insérée correctement dans la calculatrice (le bon coté orienté vers le haut, insertion de la bonne extrémité). Ne forcez pas la carte dans la fente de cartes lorsqu'elle est mal orientée, sous peine d’endommager la carte et la fente.

+ Lorsque les batteries de la calculatrice sont usées, l’utilisation de certaines cartes SD peut entraîner que l'écran devienne vide, sans même afficher le message d'avertissement de batterie faible. Dans ce cas, remplacez les batteries.

H Cartes SD prises en charge

+ _ Vérifiez les valeurs saisies et effectuez les rectifications nécessaires pour que les valeurs soient dans les limites permises.

+ __Diviser la formule en au moins deux parties.

+ Simplifier les données pour pouvoir les stocker dans la mémoire disponible.

+ Supprimer les données inutiles pour libérer de l’espace pour de nouvelles données.

Erreur + Spécification d’argument incorrecte | + Corriger l'argument. argument pour une commande nécessitant un argument.

Erreur +__ Dimension incorrecte utilisée + Contrôler la dimension de la dimension pendant les calculs de matrices, matrice, du vecteur ou de la liste.

de vecteurs ou listes.

® Changer la valeur de la fenêtre d'affichage pour qu'elle soit dans la plage.

@ Retracer le graphe en utilisant les réglages appropriés.

@) Saisir une valeur appropriée.

@) Refaites vos calculs en veillant

à ne pas sortir de la plage de cellules de la feuille.

+ __ Exécution d’un calcul ou d’une fonction avant que toutes les conditions requises soient remplies.

+ _ Remplacer toutes les données dans la liste par des nombres réels.

Nombre complexe dans la matrice

+ _ Matrice qui contient un nombre complexe utilisée dans un calcul ou opération dans lequel le nombre complexe n’est pas une donnée valide.

+ __ Changez toutes les données de la matrice en nombres réels.

la fonction correspondante de la calculatrice receptrice n’admet pas des données contenant des nombres complexes.

Exemple : tentative d'envoi

Pas de variable dans une équation à résoudre.

© Saisissez une équation contenant une variable.

ERREUR + Tentative d'utilisation de la + _ Dans une expression de

Conversion commande de conversion d'unités conversion, spécifiez deux entre deux unités de catégories commandes différentes différentes. appartenant à la même catégorie. + __ Exécution d’un calcul de conversion qui utilise deux fois la même commande dans une expression de conversion. Erreur com + Problème de liaison ou de *__ Assurez-vous qu'il n'y a aucun

réglage de paramètre lors de la communication d’un programme.

problème au niveau de la connexion du câble et que les réglages des paramètres sont corrects.

Assurez-vous qu'il n’y a aucun problème au niveau de la connexion du câble et que les réglages des paramètres sont corrects.

Assurez-vous qu'il n’y a aucun problème au niveau de la connexion du câble et que les réglages des paramètres sont corrects.

Hors délai Une résolution d'équation ou un Si vous effectuez une résolution calcul d’intégrale n’a pas satisfait d'équation, essayez avec la valeur les conditions de convergence. estimée par défaut.

Si vous effectuez un calcul d'intégrale, essayez avec une valeur tol plus grande.

ERREUR Il y a une référence circulaire (par Changez le contenu de la cellule

circulaire exemple « =A1 » dans la cellule pour supprimer la référence

A) sur la feuille de calculs. circulaire.

Veuillez La connexion a été coupée pour Reconnectez et essayez une

reconnecter une raison quelconque lors de la nouvelle fois. mise à jour du système.

Trop de Il y a trop d'éléments de données. Supprimez les données inutiles.

Type invalide Un type de données non autorisé Spécifiez des données valides.

Pleine Pas de carte*

Il n'y a pas de carte SD dans la calculatrice.

Insérez une carte SD.

Carte est La carte SD est protégée. Retirez la protection.

La carte SD insérée dans la calculatrice a été spécifiée pour la lecture seulement sur un ordinateur, etc.

Désactivez cette spécification pour que la carte SD puisse être lue.

* Pour un calcul simple, l'erreur de calcul est de +1 au 10° chiffre. (Dans le cas de l'affichage exponentiel, l'erreur de calcul est de +1 au dernier chiffre significatif.) Dans le cas de calculs consécutifs, les erreurs sont cumulées, l'erreur totale peut donc être importante. (Ceci est également valable dans le cas de calculs consécutifs internes effectués pour (x), y, x/, SVx, nPr, nCr, etc.)

Dans le voisinage d’un point particulier d'une fonction ou d’un point d’inflexion, les erreurs sont cumulées, l'erreur totale peut donc être importante.

eniesnéèe NAUUBK Perform one of the following operations, depending on what you want to do.

To change the output frequency and try again:
