Caractéristiques techniques	Lampe LED RGBW, 4 x 15W, zoom de 10° à 50°
Utilisation	Idéale pour les spectacles, événements en direct, et installations permanentes
Maintenance	Nettoyage régulier des lentilles et des ventilateurs, vérification des connexions électriques
Sécurité	Utiliser sur des surfaces stables, éviter l'exposition à l'eau, respecter les consignes de sécurité électrique
Informations générales	Compatible DMX, faible consommation d'énergie, construction robuste

FOIRE AUX QUESTIONS - COLORado 3 Quad Zoom Chauvet

Comment puis-je résoudre un problème d'alimentation avec ma Chauvet COLORado 3 Quad Zoom ?

Vérifiez d'abord que la lampe est correctement branchée à une prise de courant fonctionnelle. Assurez-vous également que le câble d'alimentation n'est pas endommagé. Si le problème persiste, essayez de réinitialiser la lampe en la débranchant pendant quelques minutes, puis rebranchez-la.

Pourquoi ma Chauvet COLORado 3 Quad Zoom ne répond-elle pas aux contrôles DMX ?

Assurez-vous que le câble DMX est correctement connecté et qu'il n'y a pas de court-circuit. Vérifiez également que la lampe est configurée sur le bon canal DMX et que le mode DMX est activé. Consultez le manuel pour les paramètres spécifiques.

Comment puis-je ajuster le zoom de ma Chauvet COLORado 3 Quad Zoom ?

Utilisez le contrôle DMX approprié pour ajuster le zoom. Vous pouvez également le faire manuellement en utilisant le bouton de zoom sur la lampe. Référez-vous au manuel d'utilisation pour plus de détails sur les paramètres de zoom.

Que faire si ma Chauvet COLORado 3 Quad Zoom surchauffe ?

Assurez-vous que la lampe dispose d'une ventilation adéquate et qu'elle n'est pas obstruée par des objets. Éteignez la lampe et laissez-la refroidir pendant au moins 20 minutes avant de la rallumer. Si le problème persiste, contactez le service client.

Comment puis-je nettoyer ma Chauvet COLORado 3 Quad Zoom ?

Débranchez la lampe avant de la nettoyer. Utilisez un chiffon doux et sec pour essuyer l'extérieur. Pour l'intérieur, utilisez un compresseur d'air pour enlever la poussière. Ne pas utiliser de produits chimiques agressifs.

Est-ce que la Chauvet COLORado 3 Quad Zoom est compatible avec d'autres contrôleurs DMX ?

Oui, la Chauvet COLORado 3 Quad Zoom est compatible avec la plupart des contrôleurs DMX standard. Assurez-vous de configurer correctement les canaux DMX sur votre contrôleur pour un fonctionnement optimal.

Comment mettre à jour le firmware de ma Chauvet COLORado 3 Quad Zoom ?

Téléchargez le dernier firmware depuis le site officiel de Chauvet. Suivez les instructions fournies dans le manuel pour effectuer la mise à jour en utilisant un câble DMX ou USB selon les spécifications du produit.

Que faire si le faisceau lumineux de ma Chauvet COLORado 3 Quad Zoom est faible ?

Vérifiez si les lentilles sont propres et exemptes de saleté ou de poussière. Si les lentilles sont sales, nettoyez-les avec un chiffon doux. Si le problème persiste, cela peut indiquer un problème avec les LED, et vous devriez contacter le service client.

MODE D'EMPLOI COLORado 3 Quad Zoom Chauvet

Consignes de sécurité

Ces consignes de sécurité contiennent des informations importantes sur l'installation, l'utilisation et l'entretien de COLORado 3 Quad Zoom.

• Le luminaire est destiné uniquement à un usage professionnel.
• Le luminaire doit être positionné de sorte qu'il n'y ait pas de regard prolongé dans le luminaire à une distance inférieure à 53.5 pieds (16.3 m).
• Si le câble flexible externe ou le cordon de ce luminaire est endommagé, il doit être remplacé par un cordon spécial ou un cordon disponible exclusivement chez le fabricant ou son prestataire de services.
• La source lumineuse contenue dans ce luminaire ne doit être remplacée que par le fabricant, son prestataire de services ou une personne qualifiée similaire.

- ATTENTION :

• Le boîtier de ce produit peut être chaud lorsqu'il fonctionne. Montez ce produit dans un endroit avec une ventilation adéquate, à au moins 20 po (50 cm) des surfaces adjacentes.
• Lors du transfert d'un produit à partir d'environnements à température extrême (par exemple, un camion froid vers une salle de réception chaude et humide), de la condensation peut se former sur les composants électroniques internes du produit. Pour éviter de provoquer une panne, laissez le produit s'acclimater complètement au milieu environnant avant de le brancher.
• La lumière clignotante est connue pour déclencher des crises d'épilepsie. L'utilisateur doit se conformer aux lois locales concernant la notification de l'utilisation du stroboscope.

• TOUJOURS :

• Débrancher avant de nettoyer le produit ou de remplacer le fusible.
• Lors de l'utilisation d'un produit classé IP65 dans un environnement extérieur, utiliser un câble d'alimentation et de données classé IP65 (ou supérieur).
• Remplacer et sécuriser les couvercles de protection classés IP sur tous les ports d'alimentation, de données, USB ou autres lorsqu'ils ne sont pas utilisés.
• Remplacer le fusible par un fusible de même type et de même calibre.
• Utiliser un câble de sécurité lors du montage de ce produit en hauteur.
• Brancher ce produit à un circuit relié à la terre et protégé.

• N E P A S :

• Ouvrir ce produit. Il ne contient aucune pièce réparable par l'utilisateur.
• Regarder la source lumineuse lorsque le produit est allumé.
• Laisser de matériau inflammable à moins de 50 cm de ce produit lorsqu'il fonctionne ou s'il est branché.
• Brancher ce produit à un variateur ou à un rhéostat.
• Utiliser ce produit si le boîtier, les lentilles, ou les câbles semblent endommagés.
• Immerger ce produit (respecter les normes pour l'indice IP publié). Le fonctionnement extérieur temporaire est correct.

• Installer de manière permanente dans des endroits avec des conditions environnementales extrêmes. Cela inclut, mais sans toutefois s'y limiter à :

• Exposition à un environnement marin/salin (à moins de 3 miles d'une étendue d'eau salée).

• Emplacements où les températures normales dépassent les plages de températures indiquées dans ce manuel.
• Emplacements susceptibles d'être inondés ou d'être ensevelis sous la neige.
• Autres zones où le produit sera soumis à des radiations extrêmes ou à des substances caustiques.

- Utiliser à des fins de chauffage des locaux.

• Utiliser UNIQUEMENT le support de suspension/montage pour transporter ce produit.
- La température ambiante maximale est de 113 °F (45 °C). Ne faites pas fonctionner ce produit à des températures plus élevées.
- La température minimale de démarrage est de -4^ (-20 ^ ). Ne faites pas démarrer ce produit à des températures plus basses.
- La température ambiante minimale est de -22^ (-30 ^ ). Ne faites pas fonctionner ce produit à des températures plus basses.
- Pour éviter toute usure inutile et améliorer sa durée de vie, débranchez complètement le produit via le disjoncteur ou le débrancher pendant les périodes d'inutilisation.
- En cas de problème de fonctionnement grave, arrêter immédiatement de l'utiliser.

Déclaration de conformité à la FCC

Cet appareil est conforme à la partie 15, partie B des règles de la FCC. Le fonctionnement est soumis aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences nuisibles et
2. Cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.

Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont établies pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère des utilisations et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Brancher l'équipement à une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Consulter le revendeur ou un technicien radio/TV expérimenté afin d'obtenir de l'aide.

Tout changement ou modification non expressément approuvé(e) par la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur à faire fonctionner l'équipement.

Connexion du signal de commande : Ligne DMX

• Le produit dispose de prises XLR pour l'entrée et la sortie DMX.
• Avis : Ce circuit de commande est isolé et appartient au port de données de classe 2.
• Le circuit de commande présente un courant de fuite cumulé inférieur à 3,5 mA.

Contenu de la boîte

• COLORado 3 Quad Zoom
• Cordon d'alimentation Seetronic Powerkon IP65
- Supports oméga avec matériel de montage
- Guide de référence rapide

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron	Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune		Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Raccordement

Il est possible de raccorder les produits COLORado 3 Quad Zoom. Voir le tableau ci-dessous pour le tirage actuel à chaque tension et fréquence:

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Tirage actuel	2,72 A	2,23 A	1,29 A	1,18 A	1,13 A

Ne jamais dépasser 12 A sur un seul circuit. Les câbles d'alimentation peuvent être achetés séparément.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de sécurité. Soyez sûr que les crochets sont capables de supporter le poids du produit. Pour voir le gamme de crochets, rendez-vous sur http://trusst.com/productcategory/truss-clamps.

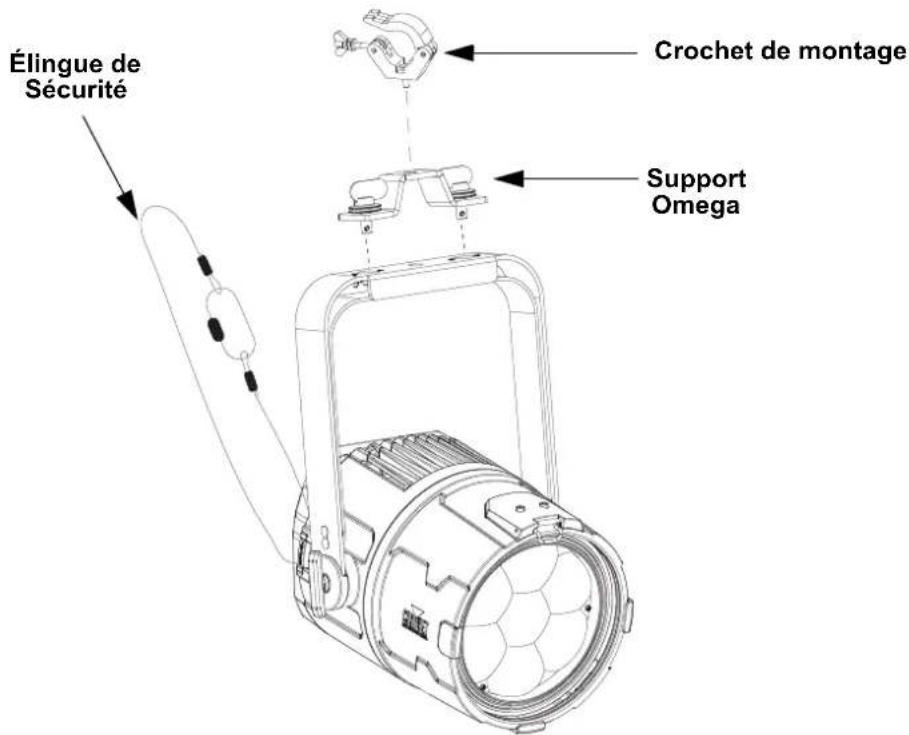

Schéma de Montage de l'Appareil

Élingue de Sécurité Crochet de montage Support Omega

Montage en hauteur

Panneau de commande description

Nom Fonction
	Pour quitter le menu ou la fonction en cours
	Pour activer le menu actuellement affiché ou définir une valeur sélectionnée dans une fonction
	Pour naviguer vers le haut dans le menu ou augmenter la valeur numérique d'une fonction
	Pour navigeur vers le bas dans le menu ou réduire la valeur numérique d'une fonction
	Pour activer ou désactiver le mode de mise au point: pleine puissance de sortie pour une mise au point facile. Ne modifie pas les autres paramètres.
