Marque	Sauermann
Modèle	CT 50
Type de produit	Appareil de mesure portable multifonction
Catégorie	Équipements de mesure
Indice de protection	IP54
Température d'utilisation	0 à +50 °C
Température de stockage	-20 à +80 °C
Altitude maximale d'utilisation	2000 m
Alimentation	2 piles AAA LR03 1,5 V
Autonomie / Extinction automatique	20 minutes d'inactivité
Fonctions principales	Mesure de température, humidité relative, CO, vitesse d'air, pression, lumière
Type de vitesse mesurable	Contact (Cont) ou Optique (Optic)
Hold (figer la mesure)	Oui
Autozéro manuel	Oui (sur MP 50, MP 51)
Modification d'unité	Oui (selon modèle)
Test d'auto-test HM 50	Via capuchon avec plots de contact
Affichage hors gamme	Clignotement au-dessus, "---" en dessous
Entretien et nettoyage	Nettoyer les pointes si nécessaire, remplacer les piles usagées
Sécurité	Risque d'explosion si piles de type incorrect, respecter consignes de recyclage
Accessoires fournis	Sonde fil chaud (VT 50), capuchon d'auto-test (HM 50), tubes de pression (MP 50/51)
Réparabilité	Pièces détachées disponibles (pointes, piles), privilégier réparation et don
Poids approximatif	200 g (avec piles)
Dimensions (L x l x H)	180 x 70 x 35 mm

FOIRE AUX QUESTIONS - CT 50 Sauermann

Comment allumer et éteindre le CT 50 ?

Appuyez brièvement sur la touche On/Off/Hold pour allumer. Pour éteindre, appuyez longuement sur la même touche ou attendez l'extinction automatique après 20 minutes d'inactivité.

Comment figer une mesure sur l'écran ?

Appuyez brièvement sur la touche On/Off/Hold pendant une mesure. L'écran affiche Hold et la valeur est figée. Appuyez de nouveau pour revenir au mode normal.

Comment modifier l'unité de mesure sur le CT 50 ?

Allumez l'appareil, effectuez un appui long sur la touche Sélection jusqu'à ce que l'unité clignote. Utilisez des appuis brefs pour choisir l'unité souhaitée, puis un appui long pour valider.

Comment choisir entre vitesse contact et optique sur le CT 50 ?

Allumez l'appareil, effectuez un appui long sur Sélection. Cont ou Optic clignote. Appuyez brièvement pour basculer, puis appuyez longuement pour valider.

Que faire si l'appareil affiche '---' ?

Cela signifie que la mesure est en dessous de la plage minimum. Par exemple, pour l'humidimètre HM 50, cela correspond à < 10% pour bois type 1, < 9% pour bois type 2, et < 0,1% pour plâtre, brique et béton.

Comment effectuer un autozéro manuel sur MP 50/51 ?

Retirez les tubes de pression, puis effectuez un appui long sur la touche Sélection. L'appareil effectue un autozéro et revient à l'affichage de la mesure.

Quelles piles utiliser et comment les remplacer ?

Utilisez deux piles AAA LR03 1,5 V. Ouvrez la trappe à piles à l'arrière, remplacez les piles usagées, puis refermez la trappe. Attention : ne pas utiliser d'autres types de piles (risque d'explosion).

Comment tester le bon fonctionnement de l'humidimètre HM 50 ?

Retirez le capuchon et retournez-le. Appuyez sur Sélection pour choisir le type de matériau, puis placez les deux pointes sur les plots de contact du capuchon. La valeur affichée doit correspondre à la résistance de référence (ex: 1 MΩ donne 30,8% pour bois type 1). Si différent, nettoyez les pointes.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que les piles sont correctement installées et non usagées. Si le problème persiste, nettoyez les contacts des piles ou remplacez-les.

Où trouver la notice complète du CT 50 ?

La notice est disponible en téléchargement gratuit sur le site notice-facile.com dans la rubrique dédiée au modèle CT 50 de Sauermann.

MODE D'EMPLOI CT 50 Sauermann

Ces appareils portables permettent de mesurer les paramètres suivants : température, humidité relative, CO, vitesse d'air, pression et lumière.

1. Température d'utilisation, protection des appareils, informations sur le stockage

Conditions d'utilisation (°C/%HR/m) : de 0 à +50 °C. En conditions de non-condensation. De 0 à 2000 m.

Indice de protection : IP54

Température de stockage : HD 50, LX 50 : de -20 à +70 °C. CT 50, CO 50, CO51, HM 50, LV 50, MP 50, MP 51, MP 55, VT 50 : de -20 à +80 °C.

Si l'appareil est stocké en dehors de sa plage de température d'utilisation (par exemple dans un van, un entrepôt...), veuillez attendre 10 minutes dans sa plage de température d'utilisation avant de le démarrer et de l'utiliser.

2. Touches

Sélection

On/Off/Hold

3. Réaliser une mesure

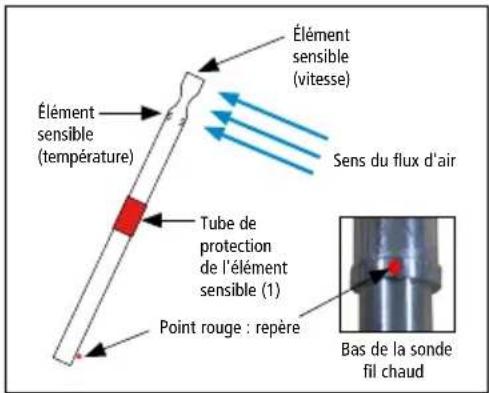

VT 50 : avant toute utilisation de l'appareil avec la sonde fil chaud, baisser le tube de protection (1) de l'élément sensible.

VT 50 : toujours utiliser la sonde fil chaud avec le point rouge face au flux.

Allumer l'appareil en appuyant sur la touche "On/Off/Hold".

L'appareil affiche son nom puis la valeur mesurée.

CO 50, CO51 : l'appareil affiche son nom puis un décompte de 5 secondes. Ce décompte correspond au temps de préchauffe du capteur. À la fin de ce décompte, la valeur mesurée du CO s'affiche.

MP 50, MP 51 : l'appareil affiche son nom puis un autozéro est effectué. À la fin de l'autozéro, la valeur mesurée s'affiche.

Appuyer brièvement sur la touche "Sélection" pour passer à l'affichage du paramètre suivant.

MP 50, MP 51, MP 55 : appuyer brièvement et successivement sur la touche "Sélection" pour modifier l'unité.

• Unités disponibles pour le MP 50 : Pa, mmH _2 O, inWg, daPa.
• Unités disponibles pour le MP 51 : mmH _2 O, kPa, in Wg, mbar, mmHg, daPa.
• Unités disponibles pour le MP 55 : mbar, mmHg, hPa.

HM 50 : appuyer brièvement sur la touche "Sélection" pour changer de matériau.

Enfoncer les pointes dans le matériau à mesurer. Lire la valeur.

Quand une mesure est hors gamme, au-dessus de la plage maximum, la valeur clignote. En-dessous de la plage minimum, la valeur n'est plus mesurable et l'appareil indique "---", ce qui veut dire que pour :

• Bois type 1 : la mesure est < à 10%
• Bois type 2 : la mesure est < à 9%
- Plâtre, brique et béton : la mesure est < à 0,1%

4. Effectuer un autozéro manuel (MP 50, MP 51)

Pendant une mesure :

Enlever les tubes de pression. Effectuer un appui long sur la touche "Sélection".

L'appareil effectue un autozéro puis revient à l'affichage de la mesure.

5. Figer la mesure

Pendant une mesure, appuyer brièvement sur la touche "On/Off/Hold" pour figer la mesure : "Hold" s'affiche à l'écran et la mesure est figée.

CO 50, CO51, HD 50, HM 50, LX 50, MP 55, VT 50 : appuyer brièvement sur "Sélection" pour passer d'un paramètre à un autre.

Appuyer de nouveau brièvement sur la touche "On/Off/Hold" pour quitter la fonction Hold.

6. Modifier l'unité

L'appareil est allumé.

CO 50, CO51, CT 50, HD 50, LX 50 :

Effectuer un appui long sur la touche "Sélection" pour modifier l'unité.

Appuyer brièvement sur la touche "Sélection" pour sélectionner l'unité de mesure requise.

Effectuer un appui long sur la touche "Sélection" pour valider l'unité et revenir au mode de mesure.

VT 50 :

Modifier l'unité de la vitesse :

Appuyer brièvement sur la touche "Sélection" jusqu'à afficher la vitesse.

Effectuer un appui long sur la touche "Sélection" pour modifier l'unité de la vitesse.

Appuyer brièvement sur la touche "Sélection" pour sélectionner l'unité requise.

Effectuer un appui long sur la touche "Sélection" pour valider l'unité et revenir au mode de mesure.

Modifier l'unité de la température :

Appuyer brièvement sur la touche "Sélection" jusqu'à afficher la température.

Effectuer un appui long sur la touche "Sélection" pour modifier l'unité de la température.

Appuyer brièvement sur la touche "Sélection" pour sélectionner l'unité requise.

Effectuer un appui long sur la touche "Sélection" pour valider l'unité et revenir au mode de mesure.

7. Sélectionner le type de vitesse : contact ou optique (CT 50)

L'appareil est allumé.

Effectuer un appui long sur la touche "Sélection" : "Cont" ou "Optic" clignote.

Appuyer brièvement sur la touche "Sélection" pour sélectionner la vitesse contact ("Cont") ou optique ("Optic").

Effectuer un appui long sur la touche "Sélection" pour valider le type de vitesse.

8. Réaliser un auto-test (HM 50)

Allumer l'appareil. Retirer le capuchon et le retourner.

Appuyer sur la touche "Sélection" pour choisir le type de matériau à vérifier.

Appuyer les 2 pointes de l'appareil sur les plots de contact du capuchon.

Lire la valeur indiquée par l'appareil :

- Si la valeur indiquée correspond à la valeur donnée dans le tableau ci-dessous, l'appareil fonctionne correctement.

- Si la valeur indiquée ne correspond pas à la valeur donnée dans le tableau ci-dessous, nettoyer les pointes et refaire un auto-test. Si cette valeur est toujours fausse, changer les pointes. Si le problème persiste, contacter le service client.

Résistance	Type de matériau
	Bois type 1 Bois type 2 Plâtre Brique et béton
1 MΩ 30,8% ±1% 27,5% ±1% 4,6% ±1% 5,2% ±1%

Humidité des matériaux

Bois		Plâtre		Brique et béton
Taux d'humidité	État du bois	Taux d'humidité	État du plâtre	Taux d'humidité	État de la brique/ du béton
< 15% Sec		< 2% Sec		< 2% Sec
De 15 à 30% Humide		De 2 à 4% Humide		De 2 à 4% Humide
>30% Très humide		>4%	Très humide	>4%	Très humide

9. Remplacer les piles

L'appareil est éteint.

Ouvrir la trappe à piles située à l'arrière de l'appareil.

Remplacer les piles usagées par des piles AAA LR03 1,5 V.

Replacer la trappe à piles.

Il y a risque d'explosion si les piles sont remplacées par des piles de type incorrect.

Mettre au rebut les piles usagées conformément aux instructions.

10. Auto-extinction

L'appareil s'éteint automatiquement après 20 minutes d'inutilisation.
