MIL72AQTUZ-120 - Interrupteur horaire INTERMATIC - Notice d'utilisation et mode d'emploi gratuit

Marque	Intermatic
Modèle	MIL72AQTUZ-120
Type de produit	Interrupteur horaire universel
Alimentation	120 V CA, 60 Hz
Consommation électrique	0,5 VA (à 120 V)
Type de contact	SPDT (unipolaire bidirectionnel)
Capacité de contact (résistif)	21 A @ 250 V CA
Capacité de contact (moteur)	1 HP @ 120 V CA, 2 HP @ 240 V CA
Programmateur	Cadran 24 h ou 7 jours selon version
Réserve de marche (Quartz)	72 heures
Température de fonctionnement	-20 °C à 55 °C
Type de montage	En saillie (MIL72A)
Matériau du boîtier	Plastique résistant
Fonction de dérogation manuelle	Oui (commutateur 3 positions M/A/O) en option
Entretien	Nettoyer avec un chiffon sec. Ne pas utiliser de produits abrasifs.
Sécurité	Débrancher l'alimentation avant toute intervention. Installation conforme aux normes électriques.
Réparabilité / Pièces détachées	Pièces disponibles auprès du fabricant
Homologations	UL reconnu

FOIRE AUX QUESTIONS - MIL72AQTUZ-120 INTERMATIC

Comment régler l'heure actuelle sur le programmateur ?

Tournez l'aiguille des minutes dans le sens horaire jusqu'à aligner le jour (pour un modèle 7 jours) et l'heure sur le cadran extérieur avec le repère triangulaire situé à 2 heures sur le cadran intérieur. Ne tournez jamais le cadran extérieur.

Comment programmer les périodes de marche et d'arrêt ?

Poussez les ergots (trippers) vers le bord extérieur du cadran pour la période de marche souhaitée. Chaque ergot représente 15 minutes sur le cadran 24h ou 2 heures sur le cadran 7 jours. Poussez les ergots vers l'intérieur pour la position arrêt.

Que faire en cas de panne de courant ?

Les modèles quartz (comme le MIL72AQTUZ) ont une réserve de marche de 72 heures. Après ce délai, la programmation doit être réinitialisée.

Comment utiliser le commutateur manuel de dérogation ?

Le commutateur 3 positions (M - Marche manuelle, A - Automatique, O - Arrêt) permet de forcer l'état de la charge indépendamment du programme. Position M = allumage permanent, A = fonctionnement automatique, O = extinction permanente.

Quelle est la différence entre un modèle 24h et un modèle 7 jours ?

Le modèle 24h répète le même cycle chaque jour. Le modèle 7 jours permet de programmer des horaires différents pour chaque jour de la semaine.

Puis-je utiliser cet interrupteur horaire en extérieur ?

Non, cet appareil est conçu pour une utilisation en intérieur uniquement. Il n'est pas étanche et ne supporte pas l'humidité.

Comment câbler l'interrupteur horaire ?

Débranchez d'abord l'alimentation. Connectez les fils selon le schéma fourni avec l'appareil. Les bornes acceptent du fil 10 à 24 AWG. Respectez la tension indiquée sur l'appareil (120 V).

Que faire si l'appareil ne fonctionne pas ?

Vérifiez d'abord l'alimentation électrique et les connexions. Assurez-vous que les ergots sont correctement positionnés. Si le problème persiste, l'appareil peut être défectueux et nécessite un remplacement.

Comment entretenir le programmateur ?

Nettoyez régulièrement le boîtier avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager le plastique.

Où trouver des pièces de rechange ?

Les pièces détachées, comme les ergots de programmation ou les couvercles, sont disponibles auprès du fabricant Intermatic ou de votre revendeur.

MODE D'EMPLOI MIL72AQTUZ-120 INTERMATIC

Operating Instructions

INTERMATIC®

MIL 72 Series

24-Hour and 7-Day Universal

Time Switches

Close-up of a analog ammeter with dual dials and rotary dial (no visible text or symbols)

MIL 72A
(Surface Mounting)

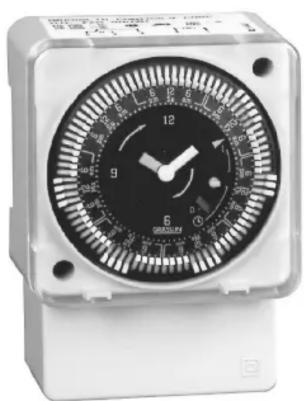

Close-up of a dual analog timer with rotary dial and scale (no visible text or symbols)

MIL 72E
(Flush Mounting)

APPLICATION

Time based control of lighting, ventilating, heating, cooling or other electrical loads in commercial and industrial applications. The MIL 72 time switches are available with a 24-hour or 7-day program dial with a single pole/double throw switch.

The MIL 72A series is intended for surface mounting. The control is completely enclosed in a plastic housing and includes a terminal cover and sub-base for installation and hard wiring.

The MIL 72E is intended for flush (panel) mounting. All units are supplied with a clear plastic cover.

TECHNICAL DATA

Supply Voltage: Synchronous: 24, 120 and 240VAC, 60Hz models

Quartz: 24V AC/DC, 120 and

240VAC 50/60 Hz

Switch Type: SPDT

Switch Rating: 21A @ 250VAC resistive

1350 W tungsten

1HP @ 120VAC

2HP @ 240VAC

16 FLA, 96 LRA, 120VAC ind.

12 FLA, 72 LRA, 240VAC ind.

Power

Consumption: 24V: 0.1VA; 120V: 0.5VA; 240V: 1.0VA

Ambient

Temperature Range: -40^ to 180^ ( -40^ to 82^ ), synchronous units -4^ to 131^ ( -20^ to 55^ ) quartz units

Reserve Carryover: 72 hours for quartz units

Agency Approvals: UL Recognized

INSTALLATION

To the installer:

1. Read operating instructions carefully.
2. Check the input and output ratings marked on the unit to make sure this product is suitable for your supply power and application.
3. Disconnect supply power prior to installation to prevent electrical shock.
4. Wire in accordance with National and Local electrical code requirements.

The MIL 72 time switch can be surface, flush or rail mounted and is also available with an enclosure for stand-alone applications.

SURFACE MOUNTING—MIL 72A

Remove dust-proof cover, loosen two screws on opposite corners. Remove the housing that surrounds the time switch and the terminal cover away from the base.

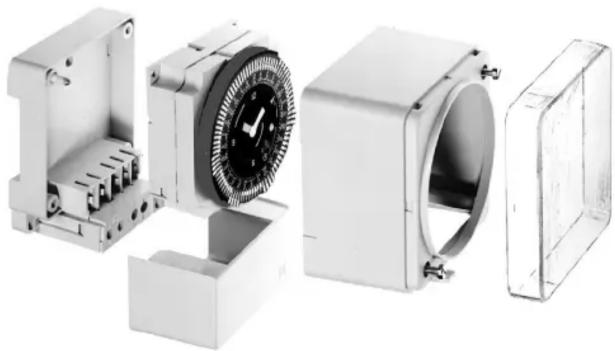

Exploded view of a mechanical device showing internal components and housing (no text or symbols visible)

Place screw through pre-set holes in base and screw to back of panel or wall.

Wire in accordance with instructions. Depending upon the specific installation, you may find it more convenient to have wiring completed before attaching the base. Replace terminal cover and push timer firmly onto plug-in base. Now replace housing and secure with screws.

NOTES:

• The MIL 72A may also be DIN rail mounted—simply break out housing part that fits over rail on each side.
• 24V quartz unit will operate on 6VDC, 12VDC, or 24VDC

For stand-alone installations, the unit may be surface mounted inside an indoor enclosure which is available from Intermatic Incorporated or your wholesaler.

Indoor Enclosure

5.54" 8.64" 4.74"

PANEL MOUNTING—MIL 12E

Cut a square hole 2^5/8 x 2^5/8 (66mm x 66mm) in the front of the panel. Insert the time switch through the opening. With screwdriver press down and turn outer screws (A) until flanges are in position to fasten the unit in front panel, then release. Insert plugs into holes as per illustration (B).

A B B A

Use 14 " quick connects and make connections in accordance with the wiring diagram shown and applicable code requirements.

WIRING

1. Disconnect the power.
2. Wire according to the proper voltage marked on the unit. Wiring to incorrect voltage will void the warranty.
3. Connect wiring according to the wiring diagram. The terminals on the MIL 72A sub-base will accommodate 10 to 24 AWG wire.

Terminal Connections

Off position with trippers pushed in (trippers pushed out will close contacts 3 and 4 and turn load on)	3-way manual I = permanent ON override switch L = automatic 0 = permanent OFF
	ON M I ON M OFF M OFF M 1 2 3 4 5 0

PROGRAMMING

The weekly program dial shows the seven days of the week and AM/PM imprints for each day. The 24-hour dial has quarter-hour divisions and AM/PM indications.

The time switch is set by pushing the captive trippers to the outer ring position for the entire period that the load is to be turned ON, i.e., fifteen minutes for each tripper on the 24-hour dial and 2 hours for each tripper on the 7-day dial. When the tripper is pushed to the inside, the switch is in the OFF position.

SETTING TIME

TO SET THE CURRENT TIME (AND DAY OF WEEK ON 7 DAY UNITS), TURN THE MINUTE HAND CLOCKWISE. DO NOT SET THE TIME BY ROTATING "OUTER" DIAL.

Turn the minute hand clockwise until the day of the week (7-day timer) and the time of day on the outer dial is aligned with the triangle marker on the inner dial (two o'clock position).

Example for 7-day program dial Monday 10:30 AM. Turn the minute hand clockwise until Monday 10:30 AM is aligned with the triangle on the inner dial. The hour and minute hand will show exactly 10:30.

Example for 24-hour program dial 10:30 AM. Turn the minute hand clockwise until 10:30 AM is aligned with the triangle on the inner dial. The hour and the minute dial will show exactly 10:30.

MANUAL OVERRIDE

All MIL 72 units are available with an optional 3-way manual override (type designation "H").
