Ringy - Caméra de surveillance LOGICOM - Notice d'utilisation et mode d'emploi gratuit

Marque	Logicom
Modèle	Ringy (Bell 15S)
Type de produit	Caméra de surveillance connectée (sonnette vidéo Wi-Fi)
Alimentation	5V DC / 1A via adaptateur secteur inclus (modèle GTA92-0501000EU)
Connexion sans fil	Wi-Fi 2,4 GHz (IEEE 802.11 b/g/n)
Angle de vision	130°
Vision nocturne	Oui (infrarouge)
Audio bidirectionnel	Oui (microphone et haut-parleur intégrés)
Détection de mouvement	Oui (capteur infrarouge passif + détection visuelle)
Stockage local	Carte microSD (non fournie)
Stockage cloud	Oui (abonnement requis, fonctionnalité ultérieure)
Indice de protection	IP65
Température de fonctionnement	-20°C à 50°C
Cryptage	WPA/WPA2
Contenu du pack	Sonnette connectée Ringy, adaptateur secteur, câble USB, outil de réinitialisation, set de vis (4 vis + 4 chevilles), tournevis Torx T8
Application mobile	Tuya Smart (iOS et Android)
Réinitialisation	Bouton Reset à l'arrière (maintenir quelques secondes avec outil fourni)
Garantie	Selon conditions (voir notice complète)
Entretien et nettoyage	Chiffon doux et sec, ne pas utiliser de liquides
Utilisation prévue	Extérieur (IP65)
Voyant d'état	LED : rouge clignotant (mode configuration), bleu fixe (connecté)
Bouton de sonnette	Intégré pour déclencher sonnerie et notifications

FOIRE AUX QUESTIONS - Ringy LOGICOM

Comment installer et configurer la sonnette Ringy ?

Téléchargez l'application Tuya Smart sur iOS ou Android. Créez un compte ou connectez-vous. Branchez la sonnette à l'alimentation via l'adaptateur fourni. Assurez-vous que le voyant clignote en rouge (mode configuration). Dans l'application, cliquez sur '+', sélectionnez 'Caméra de sécurité', saisissez le mot de passe de votre réseau Wi-Fi 2,4 GHz, puis scannez le QR code affiché sur votre téléphone à environ 20 cm de la caméra. Une fois le bip sonore entendu, la synchronisation s'effectue. Renommez le produit et attribuez-le à une pièce.

Comment réinitialiser Ringy aux paramètres d'usine ?

Utilisez l'outil de réinitialisation fourni. Insérez-le dans le bouton Reset situé à l'arrière de la sonnette et maintenez-le enfoncé quelques secondes. Attendez que le voyant clignote en rouge avant de reconfigurer l'appareil via l'application Tuya Smart.

Quels sont les modes de stockage disponibles pour les enregistrements ?

Deux options : stockage local sur carte microSD (non fournie) insérée dans la caméra, et stockage cloud (fonctionnalité ultérieure nécessitant un abonnement). Les photos et vidéos peuvent également être sauvegardées directement sur votre téléphone.

Ringy dispose-t-elle d'une vision nocturne ?

Oui, elle est équipée de LED infrarouges permettant une vision claire de nuit comme de jour, avec une portée suffisante pour une utilisation extérieure.

Puis-je communiquer à travers la caméra ?

Oui, grâce à l'audio bidirectionnel. L'application Tuya Smart permet de parler via le microphone intégré et d'entendre via le haut-parleur. Appuyez sur l'icône microphone pour parler, et sur l'icône haut-parleur pour écouter.

Comment activer les notifications de détection de mouvement ?

Dans l'application Tuya Smart, accédez aux paramètres de la caméra. Activez la détection de mouvement (visuelle et/ou sonore). Vous recevrez des notifications push sur votre téléphone en cas d'activité détectée.

Ringy est-elle compatible avec les assistants vocaux ?

L'application Tuya Smart est compatible avec Amazon Alexa et Google Assistant via des scènes et routines. Vous pouvez donc contrôler la caméra par commande vocale une fois les comptes liés.

Quelle est la portée du Wi-Fi et comment assurer une bonne connexion ?

Ringy fonctionne en Wi-Fi 2,4 GHz (non compatible 5 GHz). La portée dépend de votre box internet. Pour une connexion stable, placez la sonnette à moins de 10-15 mètres du routeur avec une ligne de vue dégagée. Utilisez un répéteur si nécessaire.

Que faire si la caméra ne s'allume pas ou ne se connecte pas ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise fonctionne. Assurez-vous que le voyant clignote en rouge. Si ce n'est pas le cas, réinitialisez l'appareil (voir question réinitialisation). Pour les problèmes de connexion, vérifiez que votre réseau Wi-Fi est en 2,4 GHz, que le mot de passe est correct et que la distance au routeur est suffisante.

Quelle est la couverture de la garantie ?

La garantie fournisseur LOGICOM couvre une utilisation normale du produit en France métropolitaine. Elle exclut les dommages causés par une chute, une utilisation non conforme, un démontage, l'humidité, les conditions extrêmes ou l'usure normale. Consultez la notice pour les conditions détaillées.

MODE D'EMPLOI Ringy LOGICOM

À LIRE AVANT UTILISATION

Merci d'avoir acheté un produit Logicom Home. Veuillez noter que cette notice d'utilisation est fournie avec votre produit et que vous devez la lire entièrement avant utilisation. Veuillez noter que vous aurez la possibilité de retrouver le PDF à jour de ce mode d'emploi sur notre site Internet : www.logicom-europe.com

PRÉSENTATION DU PRODUIT

Ringy de Logicom Home est une Caméra Infrarouge connectée qui peut être contrôlée à distance en Wi-Fi, grâce au système automatisé Tuya. De cette manière, les utilisateurs peuvent observer ce que voit la caméra de nuit comme de jour depuis leur téléphone ou tablette facilement, ainsi que parler et entendre

grâce au micro et au haut-parleur intégrés à la caméra. Les utilisateurs peuvent également obtenir des alertes de mouvement ou consulter les images enregistrées (sur votre téléphone ou carte microSD -non fournie- ainsi que sur le cloud-fonctionnalité disponible ultérieurement et nécessitant un abonnement-).

FONCTIONNALITÉS DU PRODUIT

Votre nouveau compagnon est doté de nombreuses caractéristiques utiles.

Voici la liste des fonctions produit :

• Connexion Wi-Fi cryptée

• Audio bidirectionnel (micro et haut-parleur)

• Enregistrement en local ou sur le cloud (le cloud nécessite un abonnement - fonctionnalité disponible ultérieurement)

• Vision nocturne
• Mise à jour automatique du logiciel

CONTENU DU PACK

1x sonnette connectée Ringy (Bell 15S)
1x Notice d'utilisation en français
1x Adaptateur secteur Modèle: GTA92-0501000EU; Entrée 100-200V; Sortie 5V 1A; GPO - Dongguan Green Power One Co., Ltd, - No.26, Hongyun Street, Chonghe Village, Qingxi Town, Dongguan City,

P.R.C (China)

1x Câble USB
1x Outil de réinitialisation
1x Set de vis (4 vis & 4 chevilles)
1x Tournevis en étoile Torx T8

DESCRIPTION DU PRODUIT

Lentille de la caméra Capteur infrarouge passif Microphone intégré Voyant d'état (LED) Bouton de sonnette

• Respecter les conditions d'usage indiquées dans ce manuel.
  • Le produit est conçu pour une utilisation en intérieur uniquement.
  • Le bon fonctionnement de la sonnette connectée Ringy ne requiert l'intervention de l'utilisateur sur aucune pièce. Ne jamais ouvrir le produit et ne jamais tenter d'en démonter les éléments

internes ou de les modifier de quelque façon que ce soit. Si l'appareil présente des signes de dysfonctionnement, mettez-le immédiatement hors tension et faites-le contrôler par un technicien qualifié.

• Ne pas utiliser Ringy si celle-ci est hors d'usage, endommagée (coque ou toute autre partie de la caméra) ou qu'elle émet des bruits anormaux.
• Ne pas placer d'objets, même légers, sur Ringy.
• Ne pas laisser Ringy à proximité de sources de chaleur telles que les radiateurs ou les éléments chauffants.
• Ne pas entreposer ou utiliser Ringy sous la pluie et ne pas l’utiliser près d’une source d’eau ou dans un milieu humide. Ne pas poser de récipients

à proximité (tels que des vases, des bouteilles ou des verres) contenant des liquides qui risqueraient de s'infiltrer par les ouvertures. Si un liquide pénètre à l'intérieur de Ringy, mettre immédiatement cette dernière hors tension et faites-la contrôler par un technicien qualifié.

• Utiliser uniquement la tension requise pour Ringy, indiquée sur le produit et dans ce manuel.
• Ne jamais tenter de retirer ou de brancher Ringy avec les mains humides ou mouillées.
• Ne pas connecter Ringy à un variateur électrique.

• Vérifier périodiquement l'état de Ringy, la dépoussiérer et la nettoyer à ce moment-là.

• N'utiliser qu'un chiffon doux et sec pour le nettoyage, à froid uniquement.

• Lors de la non-utilisation, conserver Ringy dans un endroit frais et sec.
• Lors d'une remise en marche après une non-utilisation prolongée, revérifier l'intégrité du produit et le nettoyer avant branchement sur secteur.
• Ce produit n'est pas un jouet et ne doit pas être manipulé par des enfants.
• Lorsque le produit est sous tension, veuillez vous tenir à une distance minimale de 20cm du produit (exposition aux radiofréquences).
• L'adaptateur secteur doit être facilement accessible.
• Ne pas marcher sur le cordon de l'adaptateur.

INSTALLATION ET CONFIGURATION

Allumer et éteindre le produit

Pour allumer la sonnette, vous devez la connecter à l'adaptateur fourni.

Ringy gardera les mêmes paramètres de réglages que lors de sa dernière utilisation, sinon elle clignotera en rouge (mode configuration).

Réinitialiser le produit

Pour réinitialiser le produit aux paramètres d'usine, vous devez appuyer quelques secondes sur le bouton Reset à l'arrière du produit, à l'aide d'un outil de réinitialisation.

N.B. : Attendez que la sonnette clignote avant de la configurer à nouveau, et

recommencer si nécessaire.

Télécharger l'application et créer votre compte

Votre produit utilise TUYA Smart pour vous permettre de le contrôler.

L'application TUYA Smart n'est disponible uniquement sur IOS & Android.

Pour installer l'application sur votre téléphone, scannez le QR Code ci-contre (Android et iOS).

Vous pouvez aussi chercher dans votre store l'application "TUYA Smart" pour la télécharger et l'installer. Une fois installée, démarrez l'application et enregistrez votre compte avec votre adresse mail et votre numéro de mobile pour vous connecter et commencer l'expérience Logicom Home.

N.B.: les visuels de

l'application TUYA Smart peut être soumis à modification.

Connector votre produit à votre maison

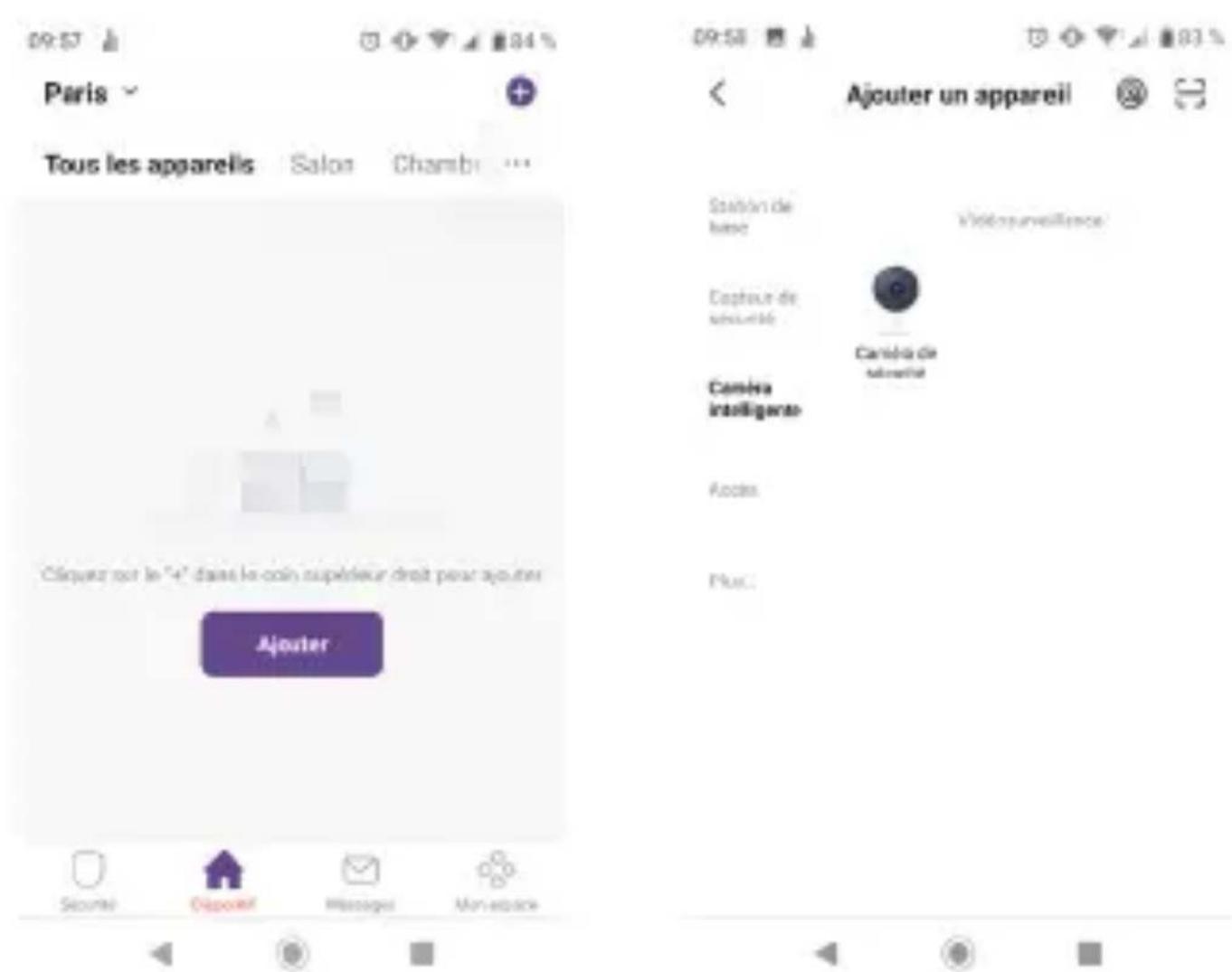

Pour ajouter votre produit à votre maison, cliquez sur “Ajouter ” ou sur l’icône “+” en haut à droite de l’écran. Sélectionnez le périphérique “Caméra de sécurité”.

Connexion à Ringy

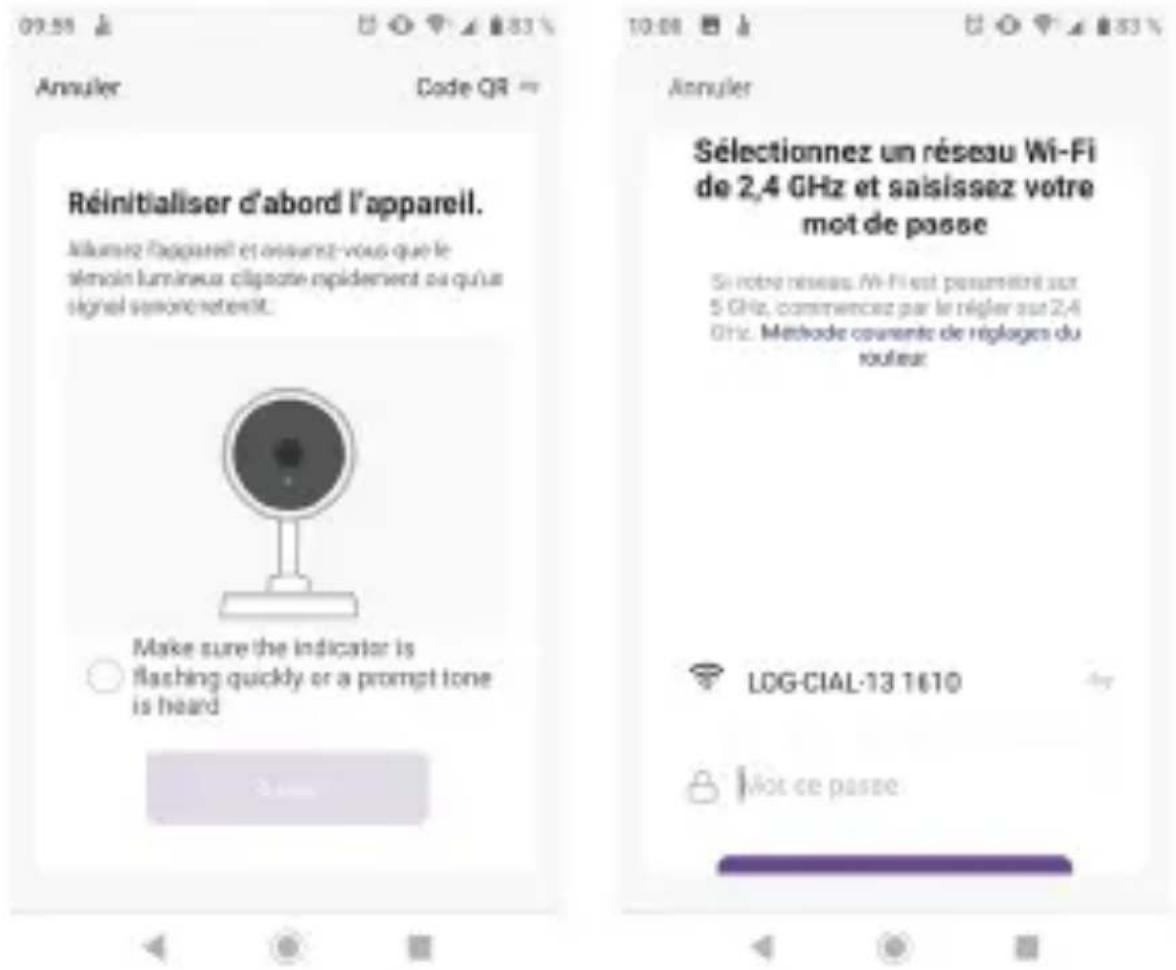

Après avoir sélectionné "Caméra de sécurité" dans la liste des produits compatibles avec le système, saisissez le mot de passe de votre réseau Wi-Fi pour connecter le produit à TUYA Smart et le rendre contrôlable à distance.

Ensuite, il vous sera demandé de scanner

un QR code sur l'écran de votre téléphone, pour cela, mettez le QR code en face de la caméra, à une distance de 20 cm à peu près. La caméra émettra un signal sonore : bip sonore ou instructions orales FR/EN et vous pourrez continuer la synchronisation.

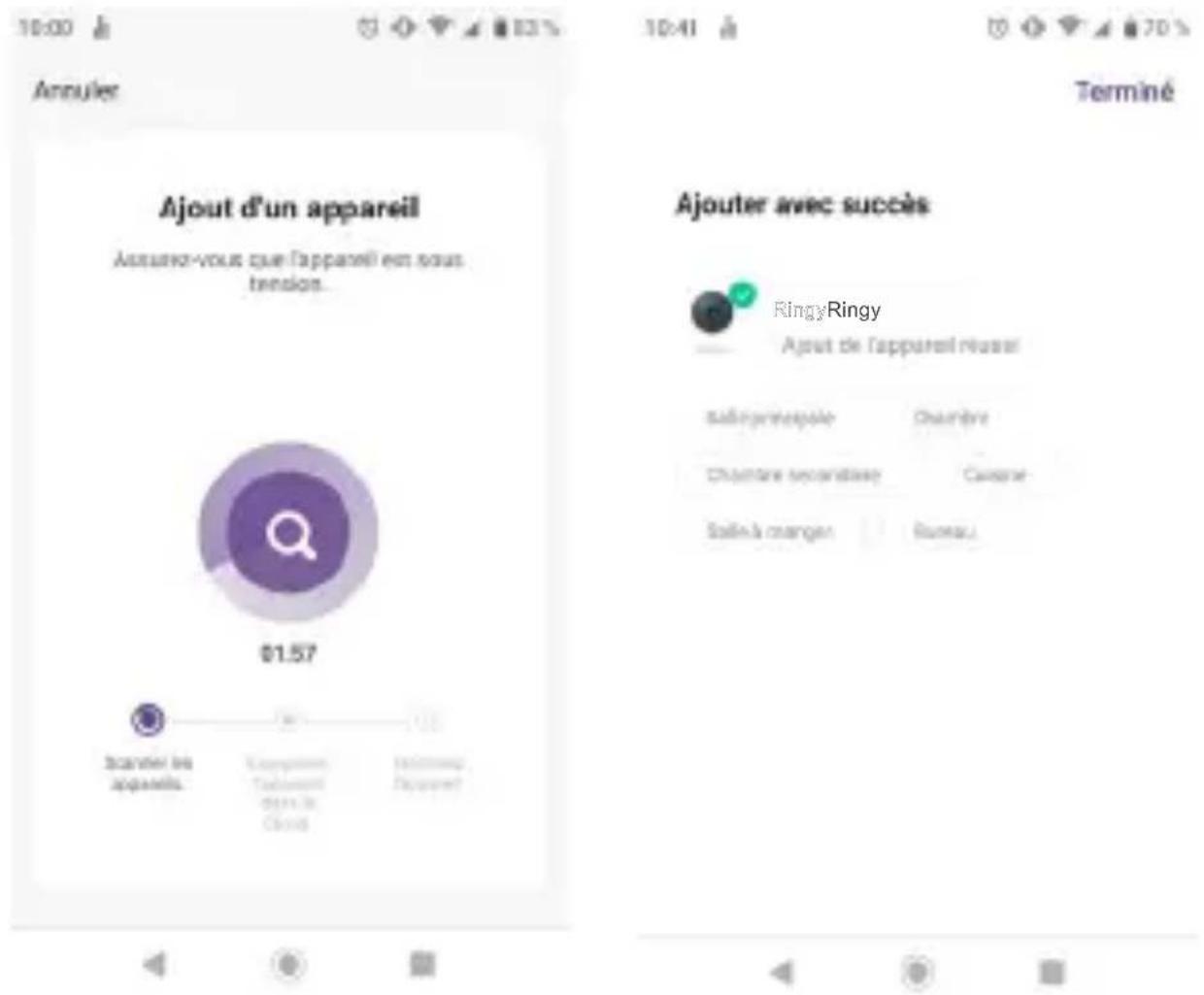

La synchronisation du produit prendra quelques secondes. Un compteur s'affichera pour indiquer l'état de la synchronisation (veuillez attendre qu'elle atteigne 100%).

Le voyant d'état de la sonnette deviendra

alors bleu.

Après avoir réussi le couplage, TUYA Smart demandera de changer le nom du produit (pratique pour identifier rapidement le produit et obligatoire si vous souhaitez utiliser le contrôle vocal) et aussi pour choisir une pièce dédiée au produit (TUYA Smart propose différentes pièces pré-enregistrées, mais vous pouvez en ajouter si besoin).

Les pièces de TUYA Smart sont équivalentes à vos vraies pièces; cela signifie que vous pourrez contrôler tous les produits Logicom Home dans une pièce en même temps (surtout quand vous utilisez le contrôle vocal).

Une fois le couplage terminé, renommez le produit et attribuez-le à une pièce.

Contrôler le produit à distance

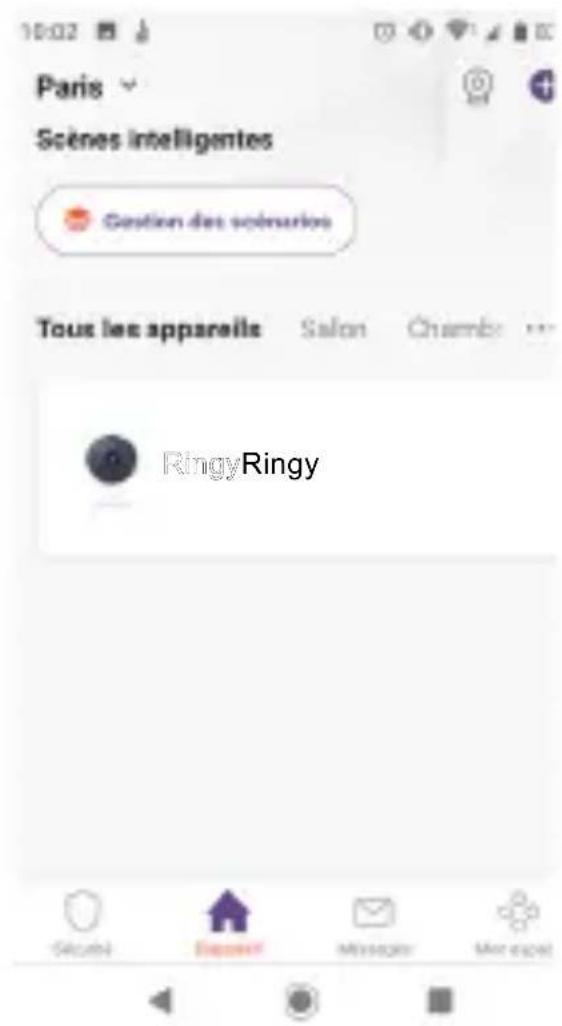

Une fois la pièce synchronisée, vous pourrez chercher votre produit dans l'écran par défaut de l'application TUYA Smart:

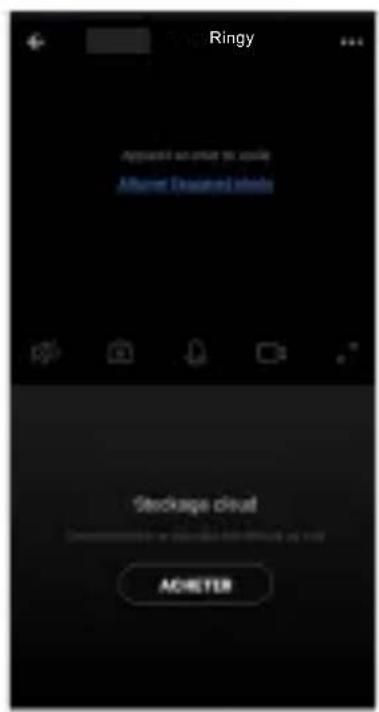

Vous pouvez appuyer sur le produit pour ouvrir l'interface de contrôle :

Cliquez sur l'icône double flèches pour agrandir

l'image et passer en plein écran.

Écran d'accueil

Menu d'actions*
*Diffère selon les produits Logicom Home

Affichage plein écran

Appuyez sur la caméra pour enregistrer des vidéos sur votre appareil.

Appuyez sur l'icône de caméra pour prendre des photos (enregistrées sur votre téléphone ou carte micro SD non fournie).

Enfin, appuyez de manière continue sur l'icône de microphone pour pouvoir parler à travers la caméra.

Pour entendre l'environnement de la caméra, appuyez sur l'icône de haut parleur.

Vous pouvez également visionner les prises de vues faites par votre caméra grâce au mode «Album» dans le menu d'actions. Vous pouvez

également visualiser les enregistrements par date afin de retrouver un évènement ayant eu lieu précédemment.

soit de manière instantanée (après détection de mouvement par exemple) ou de manière continue si disponible. Pour cela, cliquez sur le bouton «Acheter» dans l'écran d'accueil et suivez les instructions qui s'affichent à l'écran.

Une multitude d'offres vous est alors proposée en fonction du type d'enregistrement, de la durée de disponibilité des vidéos ainsi que de la période d'enregistrement des captures (fonctionnalité disponible ultérieurement).

De plus, vous pouvez régler la caméra pour vous alerter par notification sur votre téléphone, en cas de détection de mouvement (détection visuelle) ou de bruits anormaux (détection sonore).

Vous pourrez revoir les vidéos capturées en local sur la carte

- Ce produit est destiné à un usage en extérieur.

RESTRICTIONS EN

Utilisez votre produit seulement dans les restrictions environnementales suivantes :

STIQUES TECHNIQUES Type de cryptage WPA2 ci-dessous les caractéristi produit: IVIRONNEMENTALES

Nom de modèle Logicom Home Ringy
Référence constructeur Bell 15S
Tension d'alimentation 5VDC
Courant nominal 1A
Transmission sans fil et fréquence de réception (WiFi)	2.412GHz - 2.472GHz
Protocole réseau supporté	802.11 b/g/n
Type de cryptage WPA/WPA2
Puisance démission E.I.R.P. à 20cm	802.11b : 17,86dBm/61,09mW802.11g : 17,84dBm/60,81mW802.11n20 : 18,98dB-m/79,07mW
ONNEMENTALES
Angle de vue 130°

Le Débit d'Absorption Spécifique (DAS) local quantifie l'exposition de l'utilisateur aux ondes électromagnétiques de l'équipement concerné. Le DAS maximal autorisé est de 2 W/ kg pour la tête et le tronc et de 4 W/ kg pour les membres. L'utilisation raisonnable de cet équipement radioélectrique se faisant à plus de 20cm de distance de l'utilisateur, cet appareil n'est donc pas soumis à une mesure de valeur DAS.

Nom de modèle Logicom Home Ringy
Température de fonctionnement et de stockage	-20°C~50°CEtanchéité IP65
Humidité relative 8% à 80%RH

INFORMATION DU CHARGEUR

Référence du modèle GTA92-0501000EU
Manufacturer's name and address	GPO - Dongguan Green Power One Co.,Ltd, - No.26, Hongyun Street, Chonghe Village,Qingxi Town, Dongguan City, P.R.C (China)
Tension d'entrée 100-240 V
Fréquence du courant alternatif (CA) d'entrée	50-60 Hz
Tension de sortie 5.0 V
Courant de sortie 1.0 A
Puissance de sortie 5.0 W
Rendement moyen en mode actif	73.63%
Consommation électrique hors charge	0.1 W Max

SIGNALÉTIQUE

Merci de trouver ci-dessous les explications des différents symboles / logos :

- Conformité aux directives Européennes (CE)

- Point vert, indique l'adhésion à un système de contribution au recyclage des déchets

- Conformité à la Directive DEEE 2012/19/EU (Directive relative aux Déchets d'Équipements Électriques et Électroniques). Indique que le produit ne doit pas être jeté à la poubelle et doit être recyclé selon les dispositions locales.

- Produit conforme à l'IEC 60417 – 5957 ; usage intérieur uniquement

MARQUES DÉPOSÉES

Toutes les marques et marques commerciales sont la propriété de leurs propriétaires respectifs.

Tuya, Tuya Smart, le logo Tuya Smart sont des marques commerciales de Tuya Inc.

Toutes les captures d'écran d'applications ne sont pas contractuelles et peuvent être amenées à être modifiées sans notification préalable, par leurs propriétaires nommés ci-après : Tuya.

PROTECTION DES DONNÉES

L'application Logicom Home et Tuya Smart respectent le Règlement Général sur la Protection des Données (RGPD). Plus d'informations sur https://auth.Tuya.com/legal.

Nous, LOGICOM SA – 55 rue de Lisbonne – 75008 PARIS, déclarons par la présente que le produit de type équipement radio électrique “Sonnette vidéo connectée Wi-Fi” Ringy (Belly15s) est conforme à la directive 2014/53/UE.

Le texte complet de la déclaration UE de conformité est disponible à l'adresse suivante:

https://www.logicom-europe.com/ce-doc

GARANTIE

Si vous rencontrez des problèmes, un formulaire de contact et une FAQ complète sont disponibles sur notre site internet:

www.logicom-europe.com

Si aucune de ces plateformes ne résout votre problème, contactez votre revendeur.

La garantie du fournisseur LOGICOM est valable pour une utilisation normale de l'appareil, telle que définie dans le manuel d'instruction. Cette garantie exclut les dommages causés par des circonstances extérieures. Spécifiquement, la garantie ne s'applique pas si l'appareil est endommagé à la suite d'une chute, d'une erreur de fonctionnement, d'une connexion non conforme à ces instructions, d'un éclair, d'une surtension ou d'une protection insuffisante contre la chaleur, l'humidité, le gel et les températures.

La garantie est seulement applicable en France métropolitaine.

- La garantie ne couvre pas le manuel d'utilisation ou d'application, les paramètres ou les données personnelles

- La garantie ne couvre pas l'usure normale du produit

• La garantie ne couvre pas les dommages causés au produit à cause d'une erreur d'utilisation en particulier les chutes.
• La garantie ne couvre pas les incidents causés par le produit à un autre produit connecté ou a un logiciel non fourni par LOGICOM.
• La garantie ne couvre pas le produit s'il a été démonté ou modifié.
• La garantie ne couvre aucune pièce dont le numéro de série ou de lot ne peut être identifié. Si ces éléments ont été supprimés, modifiés ou effacés, la garantie ne s'applique pas.
• La garantie ne couvre pas les dommages causés au produit suite à son exposition à l'humidité, à des conditions extrêmes de chaleur ou de froid, à l'oxydation, la corrosion ou avec n'importe quel type de liquide.

En tout état de cause, la garantie légale pour vices cachés s'appliquera conformément aux Articles 1641 et suivants du Code Civil et L.211-1 et suivants du Code de la Consommation.

Fabriqué en RPC/Made in PRC

© 2022 Logicom SA.
