Type de produit	Platine de brassage (patch panel) 8 ports
Marque	Intellinet
Modèle	721080
Format	19 pouces, 1U (hauteur 4,45 cm)
Matériau	Métal (acier) pour le châssis, PCB pour les connecteurs
Connecteurs	8 ports RJ45 femelle, type IDC (110D/Krone) à l'arrière
Normes de câblage	T568A et T568B
Poids estimé	Environ 0,7 kg
Alimentation	Aucune (appareil passif)
Indicateurs LED	Rouge : port connecté ; Vert : port non connecté ; Éteint : défaut fil 3 ou 6
Fonctions principales	Terminaison de câbles Ethernet, attribution des ports, localisation par LED (avec outil détecteur #780179)
Accessoires inclus	Aucun (outil de perforation et gestionnaires de câbles non fournis)
Entretien et nettoyage	Dépoussiérer avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Conforme à la directive DEEE 2012/19/UE ; ne pas jeter avec les ordures ménagères
Pièces détachées et réparabilité	Aucune pièce remplaçable par l'utilisateur ; en cas de panne, remplacer l'appareil
Température de fonctionnement	0°C à 50°C (estimation)
Humidité de fonctionnement	10% à 90% HR sans condensation (estimation)
Garantie	Consulter le site intellinet-network.com

FOIRE AUX QUESTIONS - 721080 Intellinet

Quelle est la différence entre les normes T568A et T568B sur cette platine ?

Les deux normes sont supportées. La différence réside dans l'ordre des paires de fils : T568A utilise vert/blanc-vert au pins 1-2, tandis que T568B utilise orange/blanc-orange. Choisissez celle qui correspond à votre câblage existant.

Comment connecter un câble Ethernet à la platine ?

Dénudez 25-30 mm de gaine, séparez les paires, puis placez chaque fil dans le connecteur IDC selon le code couleur (T568A ou T568B). Utilisez un outil de perforation (Krone ou 110D) pour enfoncer les fils et les couper automatiquement.

Que signifient les LED sur la face avant ?

Rouge : le port est connecté à un périphérique réseau. Vert : le port n'est pas connecté. Éteint : défaut sur le fil 3 ou 6 (ou outil détecteur non utilisé). Les LED fonctionnent uniquement avec le détecteur de port LED Intellinet #780179.

Puis-je utiliser cette platine avec des câbles Cat6 ou Cat5e ?

Oui, elle est compatible avec les câbles Cat5e, Cat6 et probablement Cat6a. Les connecteurs IDC supportent les conducteurs de calibre 22-26 AWG.

Comment monter la platine dans un rack ?

Fixez la platine aux rails du rack à l'aide des vis fournies (en standard). Utilisez un gestionnaire de câbles pour organiser les câbles en façade et à l'arrière.

Que faire si un port ne fonctionne pas ?

Vérifiez que les fils sont bien insérés et que le code couleur est correct. Testez le câble avec un testeur. Si la LED est éteinte, il peut y avoir un défaut sur les fils 3 ou 6. Reconnectez les fils concernés.

Où puis-je trouver le schéma de câblage des connecteurs ?

Le schéma est imprimé sur la platine elle-même et dans la notice. Les codes couleur T568A et T568B sont indiqués pour chaque pin (1 à 8).
Exemple T568B : pin 1 = blanc/orange, pin 2 = orange, pin 3 = blanc/vert, etc.

Cette platine est-elle compatible avec les outils de perforation Krone et 110D ?

Oui, les connecteurs IDC acceptent les deux types d'outils. Utilisez le côté adapté (Krone ou 110D) en fonction de votre outil.

Comment entretenir la platine ?

Nettoyez-la avec un chiffon sec et non pelucheux. Évitez les liquides. Ne pas démonter l'appareil, car il ne contient aucune pièce réparable.

Où recycler la platine en fin de vie ?

Conformément à la directive DEEE, ne la jetez pas avec les ordures ménagères. Rapportez-la à un point de collecte municipal ou au revendeur.

MODE D'EMPLOI 721080 Intellinet

Ces instructions peuvent être utilisées pour toute platine de brassage dans la ligne Intellinet. Votre modèle peut différer de celui illustré.

1

[FR] Dénuder 25-30 mm de la gaine de câble et séparer les fils dans 4 paires. Couper le support de fil au ras de la gaine du câble.

2

[FR] Reportez-vous aux codes de couleur IDC sur la page inverse pour positionner chaque fil, et le connecter à la platine de brassage en utilisant un outil de perforation pour bornier (Krone ou 110D).

110D 8 7 6 3 2 1 4 5 110D / Krone 8 7 6 3 2 1 4 5 Krone 8 7 6 3 2 1 4 5

3

[FR] Fixez les câbles à un gestionnaire de câbles à l'aide de serre-câbles, puis positionnez le panneau de brassage comme vous le souhaitez.

ENGLISH ESPAÑOL FRANÇAIS
LED Color	LED Description	Color LED	Descripción del LED	Couleur des LED	Description des LED
Red	Port is connected to a network device	Roja	El puerto está conectado a un dispositivo de red	Rouge	Le port est connecté à un périphérique réseau
Green	Port is not connected to a network device	Verde	El puerto no está conectado a un dispositivo de red	Verte	Le port n'est pas connecté à un périphérique réseau
Off	Failure in wire 3 or 6	Apagado	Falla en el cable 3 o 6	Désactivé	Défaut dans le fil 3 ou 6

Le voyant LED indique l'état de connexion du port et permet de le localiser. Note: Le voyant LED ne fonctionne que lorsqu'il est utilisé avec l'outil de détecteur de port LED d'Intellinet Network Solutions (#780179)

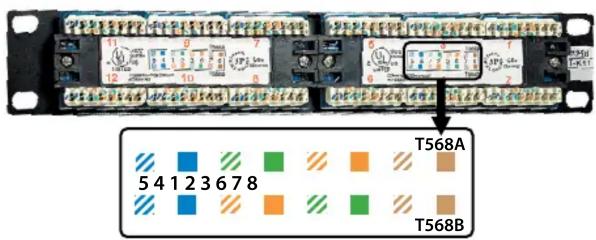

IDC COLOR CODES

		[EN] [ES]	[FR]		[EN] [ES]		[FR]
T568A	Pin 5	White/Blue	Blanco/Azul	Blanc/Bleu	T568B	Pin 5	White/Blue	Blanco/Azul
	Pin 4	Blue	Azul	Bleu		Pin 4	Blue	Azul
	Pin 1	White/Green	Blanco/Verde	Blanc/Vert		Pin 1	White/Orange	Blanco/Naranja
	Pin 2	Green	Verde	Vert		Pin 2	Orange	Naranja
	Pin 3	White/Orange	Blanco/Naranja	Blanc/Orange		Pin 3	White/Green	Blanco/Verde
	Pin 6	Orange	Naranja	Orange		Pin 6	Green	Verde
	Pin 7	White/Brown	Blanco/Marrón	Blanc/Brun		Pin 7	White/Brown	Blanco/Marrón
	Pin 8	Brown	Marrón	Brun		Pin 8	Brown	Marrón

T568A 5 4 1 2 3 6 7 8 T568B

REGISTRATION: | PRODUKTREGISTRIERUNG: | REGISTRACIÓN: | ENREGISTREMENT : | REJESTRACJA: | REGISTRAZIONE:

[FR] : Scannez le code QR de l'autre côté ou visitez :

(RAEE), este producto eléctrico no puede desecharse se con el resto de residuos no clasificados. Deshágase de este producto devolviéndolo a su punto de venta o a un punto de recolección municipal para su reciclaje. FRANÇAIS: Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2012/19/EU sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

WARRANTY • GARANTIEINFORMATIONEN • GARANTÍA • GARANTIE • GWARANCJI • GARANZIA

intellinet-network.com

FRANÇAIS : La Déclaration de Conformité est disponible à :
