513548 - Matériel réseau Intellinet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Keystone Jack (connecteur RJ45 femelle)
Norme de câblage	T568A et T568B
Catégorie réseau	Catégorie 6 (estimation)
Nombre de conducteurs	8
Dimensions	Environ 2,0 x 1,5 x 1,0 cm
Poids	Environ 10 g
Matériau du boîtier	Plastique ignifuge
Type de contacts	IDC (Insulation Displacement Connector) pour câbles solides
Alimentation	Non requise (composant passif)
Fonctions principales	Connexion de câbles Ethernet, terminaison selon schémas T568A/B
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux
Consignes de sécurité	Ne pas utiliser à proximité de liquides, déconnecter avant nettoyage
Pièces détachées et réparabilité	Non réparable par l'utilisateur, remplacer l'ensemble si défectueux
Informations générales	Marque : Intellinet, Modèle : 513548, Origine : Chine
Garantie	2 ans (estimation)

FOIRE AUX QUESTIONS - 513548 Intellinet

Quelle est la différence entre les schémas T568A et T568B ?

Les schémas T568A et T568B définissent l'ordre des fils dans un connecteur RJ45. Le T568A est courant en France, tandis que le T568B est plus utilisé en Amérique du Nord. Les broches 1-2 et 3-6 sont inversées entre les deux. Utilisez le même standard aux deux extrémités du câble.

Quels outils sont nécessaires pour installer ce keystone jack ?

Vous aurez besoin d'un outil de perforation (punch-down) adapté aux connecteurs IDC, d'une pince à dénuder et éventuellement d'un testeur de câble réseau.

Ce keystone jack est-il compatible avec la catégorie 6A ?

Ce modèle est conçu pour la catégorie 6 (estimation). Pour la catégorie 6A, utilisez un keystone jack spécifique certifié pour les fréquences plus élevées.

Puis-je utiliser du câble multibrins avec ce connecteur ?

Non, les connecteurs IDC sont conçus pour du câble solide (monobrin). Pour du câble multibrins, utilisez des connecteurs à vis ou à sertir.

Comment vérifier que mon câblage est correct ?

Utilisez un testeur de câble RJ45 pour vérifier la continuité et la correspondance des paires. Testez chaque broche conformément au schéma choisi.

Quelle est la longueur maximale de câble recommandée ?

Pour une connexion Ethernet fiable, la longueur totale du câble (y compris les cordons) ne doit pas dépasser 100 mètres pour les catégories 5e, 6 et 6A.

Ce keystone jack peut-il être monté en surface ou en encastré ?

Oui, il est conçu pour s'adapter aux plaques de montage standard Keystone (par exemple, dans un boîtier mural ou un panneau de brassage).

Est-ce que je peux brancher directement un câble RJ45 pré-confectionné ?

Non, ce connecteur est un keystone jack femelle destiné à terminer un câble fixe. Pour brancher un câble pré-confectionné, utilisez un adaptateur ou un raccord femelle-femelle.

Comment nettoyer ce produit ?

Utilisez un chiffon doux et sec pour enlever la poussière. Évitez les solvants ou produits abrasifs qui pourraient endommager les contacts.

Que faire si je ne parviens pas à insérer le câble dans le connecteur ?

Vérifiez que vous utilisez du câble solide de diamètre approprié (AWG 22-26). Dénudez environ 1 cm de la gaine extérieure et respectez l'ordre des couleurs selon le schéma choisi.

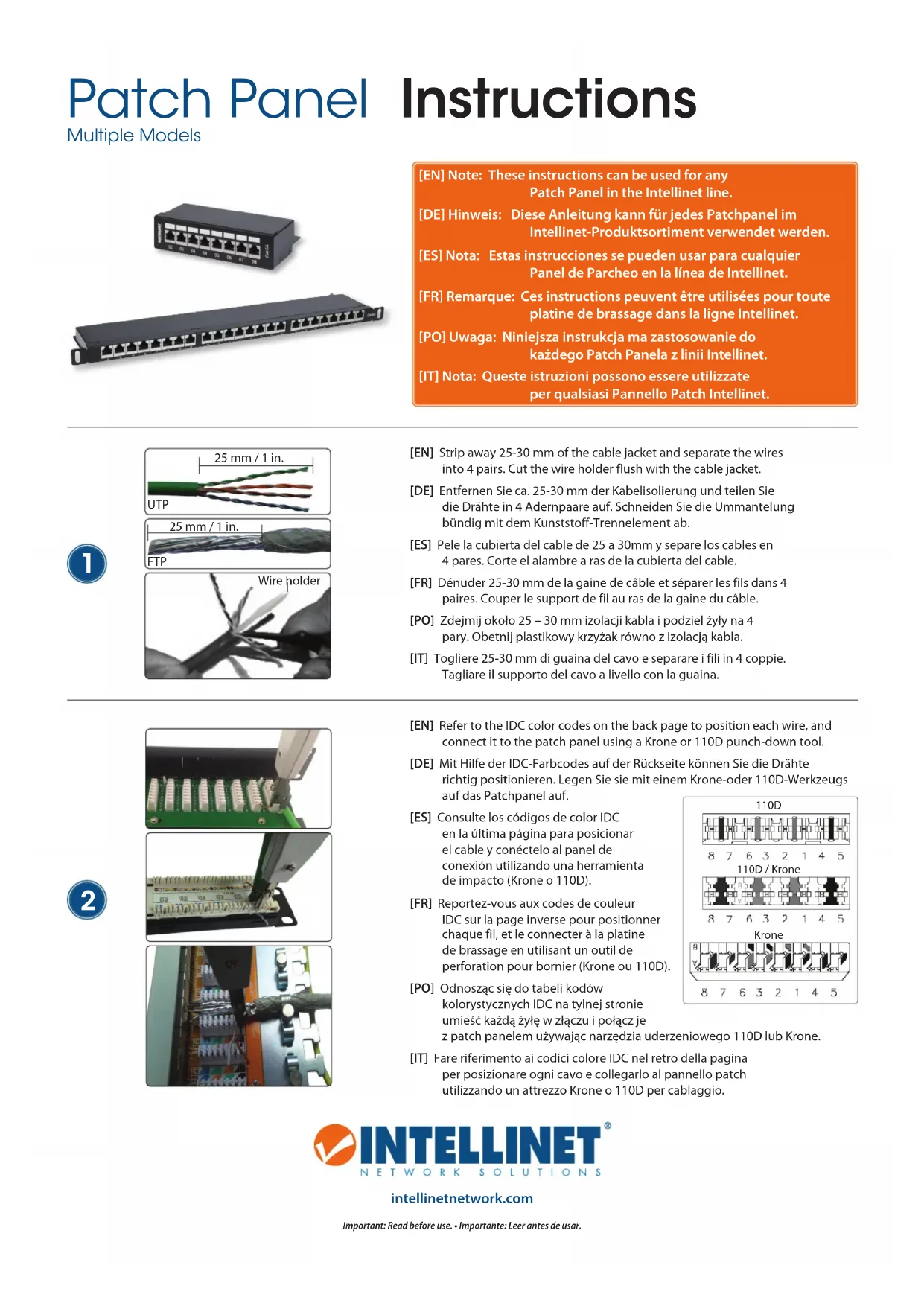

MODE D'EMPLOI 513548 Intellinet

IDC COLOR CODES
T568A

	[EN] [DE] [ES]	[FR] [PO] [IT]
Pin 5	White/Blue	Weiß/Blau	Blanco/Azul	Blanc/Bleu	Biały/Niebieski	Bianco/Blu
Pin 4	Blue	Blau	Azul	Bleu	Niebieski	Blu
Pin 1	White/Green	Weiß/Grün	Blanco/Verde	Blanc/Vert	Biały/Zielony	Bianco/Verde
Pin 2	Green	Grün	Verde	Vert	Zielony	Verde
Pin 3	White/Orange	Weiß/Orange	Blanco/Naranja	Blanc/Orange	Biały/Pomarańczowy	Bianco/Arancione
Pin 6	Orange	Orange	Naranja	Orange	Pomarańczowy	Arancione
Pin 7	White/Brown	Weiß/Braun	Blanco/Marrón	Blanc/Brun	Biały/Brazowy	Bianco/Marrone
Pin 8	Brown	Braun	Marrón	Brun	Brązowy	Marrone
Pin 5	White/Blue	Weiß/Blau	Blanco/Azul	Blanc/Bleu	Biały/Niebieski	Bianco/Blu
Pin 4	Blue	Blau	Azul	Bleu	Niebieski	Blu
Pin 1	White/Orange	Weiß/Orange	Blanco/Naranja	Blanc/Orange	Biały/Pomarańczowy	Bianco/Arancione
Pin 2	Orange	Orange	Naranja	Orange	Pomarańczowy	Arancione
Pin 3	White/Green	Weiß/Grün	Blanco/Verde	Blanc/Vert	Biały/Zielony	Bianco/Verde
Pin 6	Green	Grün	Verde	Vert	Zielony	Verde
Pin 7	White/Brown	Weiß/Braun	Blanco/Marrón	Blanc/Brun	Biały/Brazowy	Bianco/Marrone
Pin 8	Brown	Braun	Marrón	Brun	Brązowy	Marrone

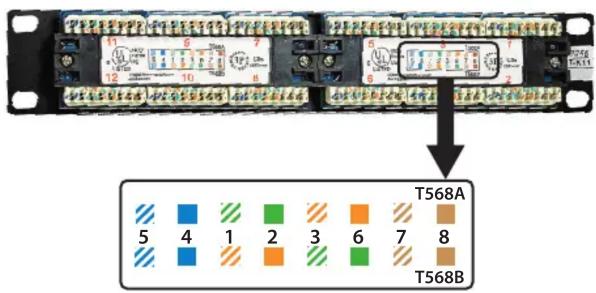

T568A 5 4 1 2 3 6 7 8 T568B
