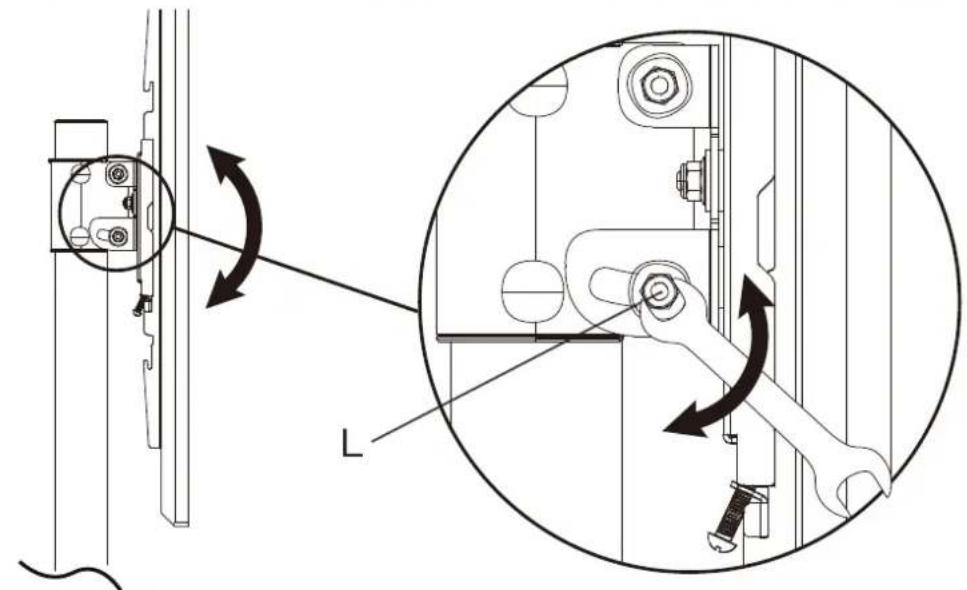

Oui, desserrez les deux écrous d'inclinaison à l'arrière, ajustez l'angle, puis resserrez-les. Cela permet un réglage en douceur.
Comment gérer les câbles ?
Utilisez la pince à câble fournie sur le poteau pour acheminer les câbles proprement et éviter les risques de trébuchement.
Le support est-il facile à déplacer ?
Oui, il est équipé de quatre roulettes avec freins. Assurez-vous de verrouiller les roues avant d'installer le téléviseur.
Quels outils sont nécessaires pour l'assemblage ?
Un tournevis Phillips (non inclus) et les clés Allen fournies. Suivez attentivement les étapes de la notice.
Puis-je utiliser ce support à l'extérieur ?
Non, ce support est conçu pour un usage intérieur uniquement. L'exposition à l'humidité ou aux intempéries peut l'endommager.
Comment nettoyer le support ?
Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques agressifs ou abrasifs qui pourraient rayer la surface.
Où puis-je trouver des pièces de rechange ?
Contactez le service clientèle ErgoAV au (877) 419-7832 ou par email à support@ergoav.com pour commander des pièces.

Questions des utilisateurs sur BETCM1-01B ErgoAV

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Support TV mobile au format PDF gratuitement ! Retrouvez votre notice BETCM1-01B - ErgoAV et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BETCM1-01B de la marque ErgoAV.

MODE D'EMPLOI BETCM1-01B ErgoAV

Consignes de sécurité importantes

⚠️DANGER ! Veuillez lire attentivement toutes les instructions avant de tenter l'installation. Si les instructions ne vous semblent pas claires ou si vous avez des questions, veuillez contacter notre service d'assistance technique au (877) 419–7832 ou notre service clientèle à l'adresse support@ergoav.com.
⚠ATTENTION : L'utilisation avec des produits plus lourds que les poids max imums indiqués peut entraîner une instabilité et des blessures possibles.

• N'utilisez pas ce produit à des fins qui ne sont pas ex plicitement spécifiées dans ce manuel.
- Utilisez ce système de montage uniquement pour l'usage auquel il est destiné, tel que décrit dans ces instructions. N'utilisez pas d'accessoires supplémentaires non recommandés par le fabricant.
- Ne pas utiliser à l'ex térieur. Ce produit est destiné à un usage intérieur uniquement.
- Ne dépassez pas la capacité de poids indiquée dans le manuel de ce produit. La surcharge des chariots audio et / ou vidéo avec des équipements supplémentaires ne se trouvant pas aux emplacements spécifiés peut entraîner la mort ou des blessures graves en raison de l'effondrement du chariot, de son instabilité pendant le déplacement ou de son basculement.
- Acheminez correctement les cordons et les câbles pour éviter tout dommage mécanique et tout risque de trébuchement.
- Des précautions supplémentaires doivent toujours être prises lors de l'utilisation de chariots à prox imité d'enfants. Des objets intéressants, comme une télécommande, ou des jouets placés ou rangés sur le chariot pourraient inciter un enfant à grimper sur le chariot et le faire basculer. La mort ou des blessures graves peuvent survenir lorsque des enfants grimpent sur des chariots d'équipement audio et / ou vidéo.
- Nous ne sommes pas responsables des dommages ou blessures causés par un montage incorrect, blage incorrect ou une utilisation inappropriée.
• SAUVEGARDER CES INSTRUCTIONS.

Avant de commencer l'assemblage, vérifiez que toutes les pièces sont incluses et en bon état. N'utilisez pas de pièces endommagées ou défectueuses. Si vous avez besoin de pièces de rechange, veuillez contacter notre support technique au (877) 419-7832 ou notre service clientèle à l'adresse support@ergoav.com.

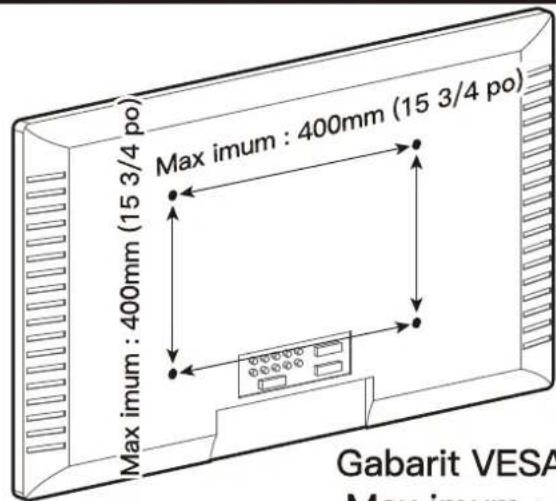

Vérifiez le modèle VESA du TV avant l'installation

Max imum : 400mm (15 3/4 po) Max imum : 400mm (15 3/4 po) Gabarit VESA Max imum :

$$ 1 0 0 \mathrm{mm} \approx 4 \mathrm{po} $$

$$ 2 0 0 \mathrm{mm} \approx 7 7 / 8 \mathrm{po} $$

$$ 3 0 0 \mathrm{mm} \approx 1 1 3 / 4 \mathrm{po} $$

$$ 4 0 0 \mathrm{mm} \approx 1 5 3 / 4 \mathrm{po} $$

Gabarit VESA minimal : 100mm x 100mm / 4 po x 4 po (L x H)

Max imum : 400mm x 400mm / 15 3/4 po x 15 3/4 po (L x H)

Si le motif VESA de votre Téléviseur est inférieur à 100mm x 100mm ou supérieur à 400mm x 400mm, ce support n'est PAS COMPATIBLE avec votre Téléviseur. Veuillez contacter notre support technique au (877) 419-7832 ou support@ergoav.com pour trouver un support compatible.

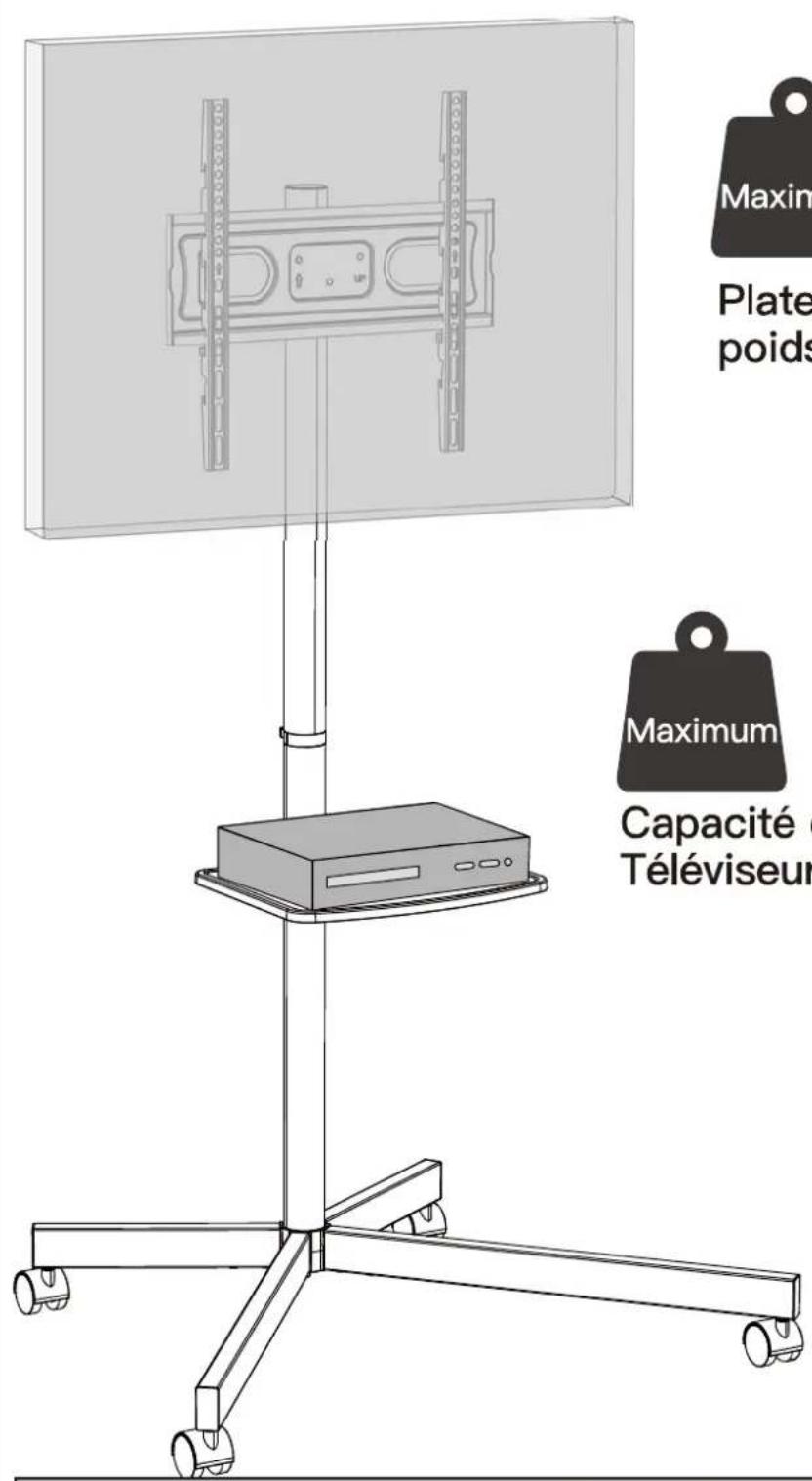

Restrictions de poids

Maxim Plate poids Maximum Capacité Téléviseur

ErgoAV BETCM1-01B - Restrictions de poids - 2

Plateau supérieur Capacité de poids maximum : 88 lbs. (39 kg)

ErgoAV BETCM1-01B - Restrictions de poids - 3

Capacité de poids maximum du Téléviseur : 15 lbs. (6.8 kg)

Maximum Support de Télévision 88 lbs. / 39 kg

Maximum Étagère pour 15 lbs. / 6.8 kg

Si vos produits pèsent plus que les poids max imum indiqués, ce chariot TV n'est pas compatible avec votre système.

ErgoAV BETCM1-01B - Restrictions de poids - 6

AVERTISSEMENT

NE PAS dépasser le poids max imum indiqué. Ce système de montage est destiné à être utilisé uniquement dans la plage de poids indiquée. L'utilisation de produits plus lourds que la limite de poids max imale peut entraîner une défaillance du support et causer des dommages potentiels ou des blessures.

Outils nécessaires (non inclus)

Tournevis Phillips

ErgoAV BETCM1-01B - Outils nécessaires (non inclus) - 1

ErgoAV BETCM1-01B - Outils nécessaires (non inclus) - 2

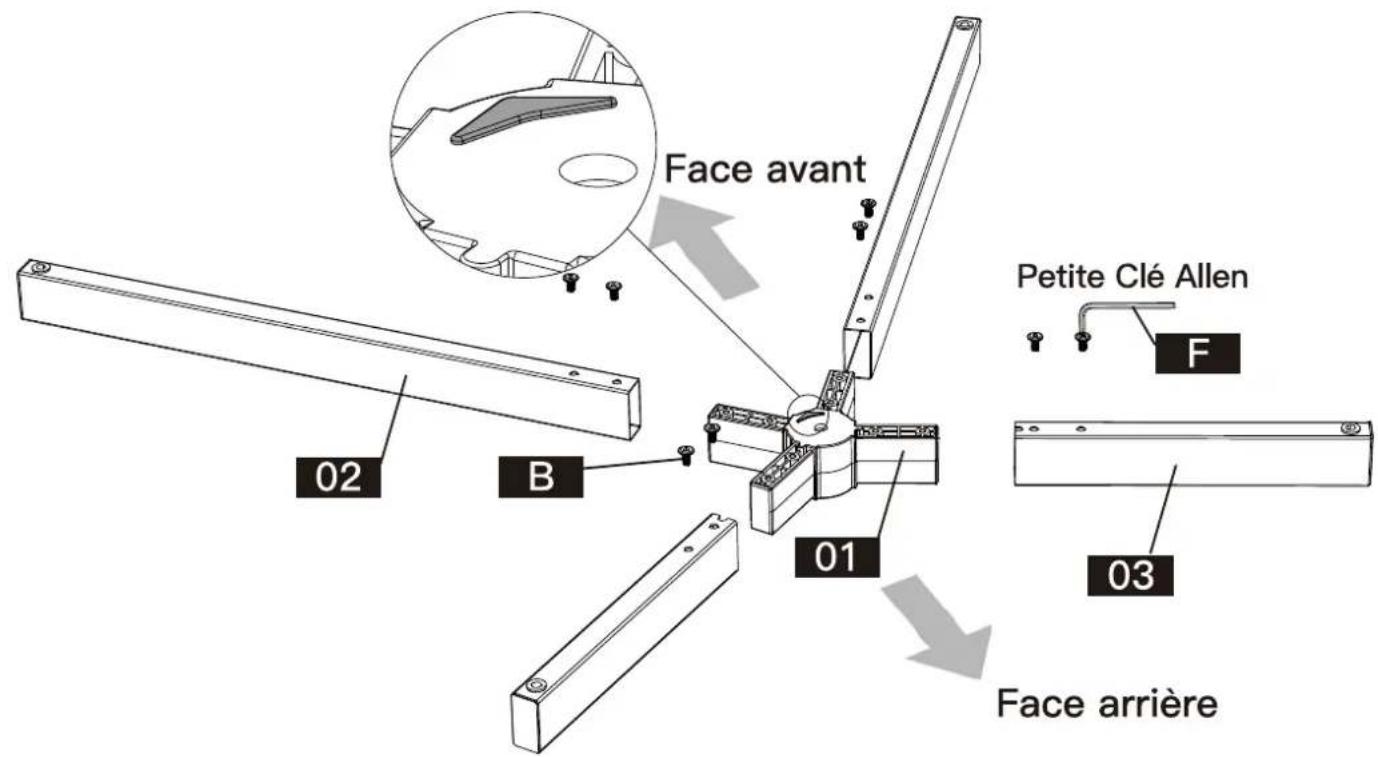

A L'aide des Boulons [B] et de la Clé Allen [F], fixez les Tubes Carrés Courts [03] et les Tubes Carrés Longs [02] au Connecteur de Tubes [01].

Remarque : Tel qu'indiqué ci-dessous, les Tubes Carrés Longs [02] doivent être placés à l'avant tel qu'indiqué ci-dessous.

Face avant 02 B 01 03 Face arrière Petite Clé Allen F

Petite Clé Allen 5/32 po (4mm)

Pièces et matériel fournis pour l'étape 2

ErgoAV BETCM1-01B - Pièces et matériel fournis pour l'étape 2 - 1
Roue

04 x 4

ErgoAV BETCM1-01B - Pièces et matériel fournis pour l'étape 2 - 2

Étape 2 Fixer les Roues à la Base

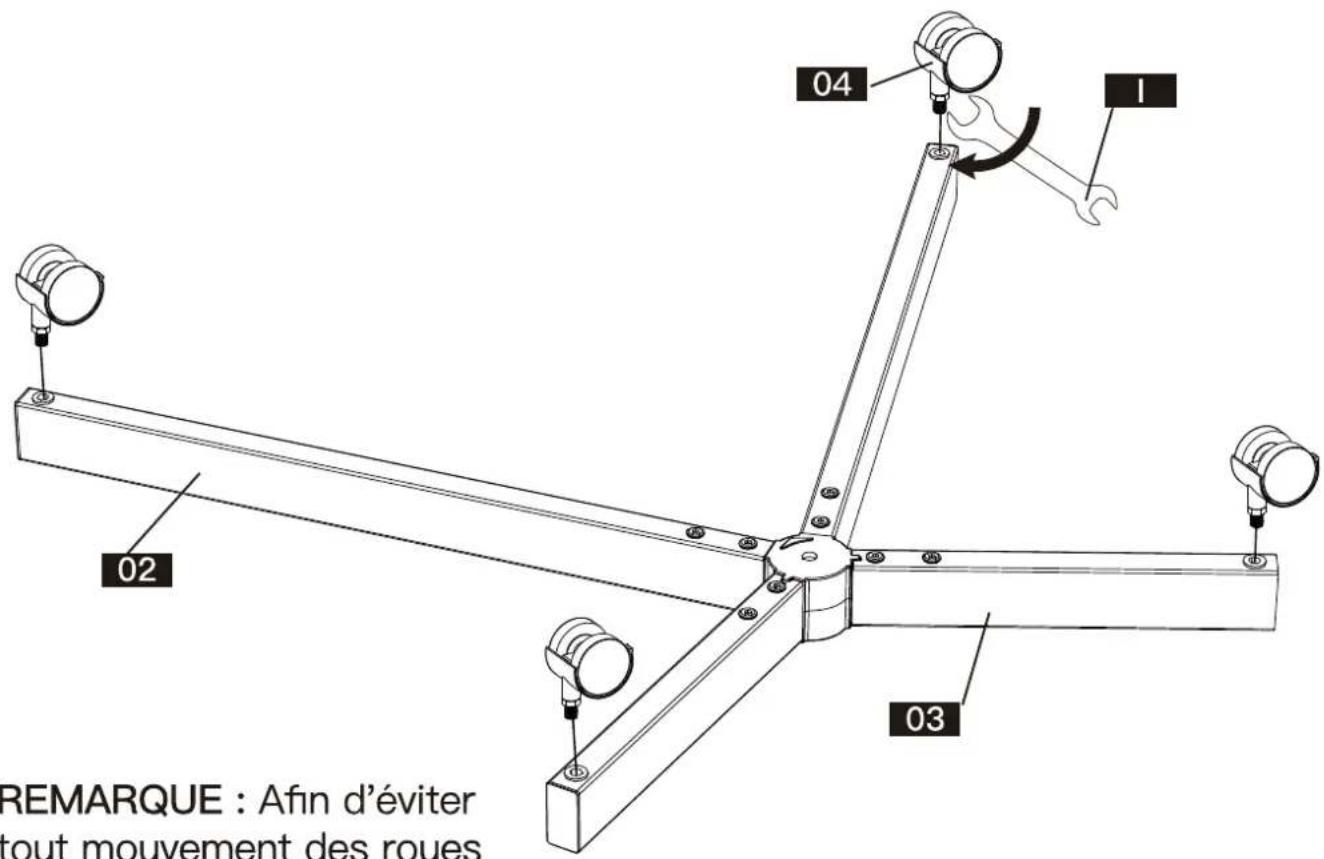

Vissez les Roues [04] dans les Tubes Carrés [02] et [03] à la main et serrez fermement à l'aide de la Clé [1].

02 03 04 1 REMARQUE : Afin d'éviter tout mouvement des roues

REMARQUE : Afin d'éviter tout mouvement des roues [04] lors de l'assemblage, verrouillez les roues [04].

ErgoAV BETCM1-01B - Étape 2 Fixer les Roues à la Base - 2

Pièces et matériel fournis pour l'étape 3

ErgoAV BETCM1-01B - Pièces et matériel fournis pour l'étape 3 - 1
Pôle inférieur

ErgoAV BETCM1-01B - Pièces et matériel fournis pour l'étape 3 - 2
Boulon

ErgoAV BETCM1-01B - Pièces et matériel fournis pour l'étape 3 - 3
Rondelle

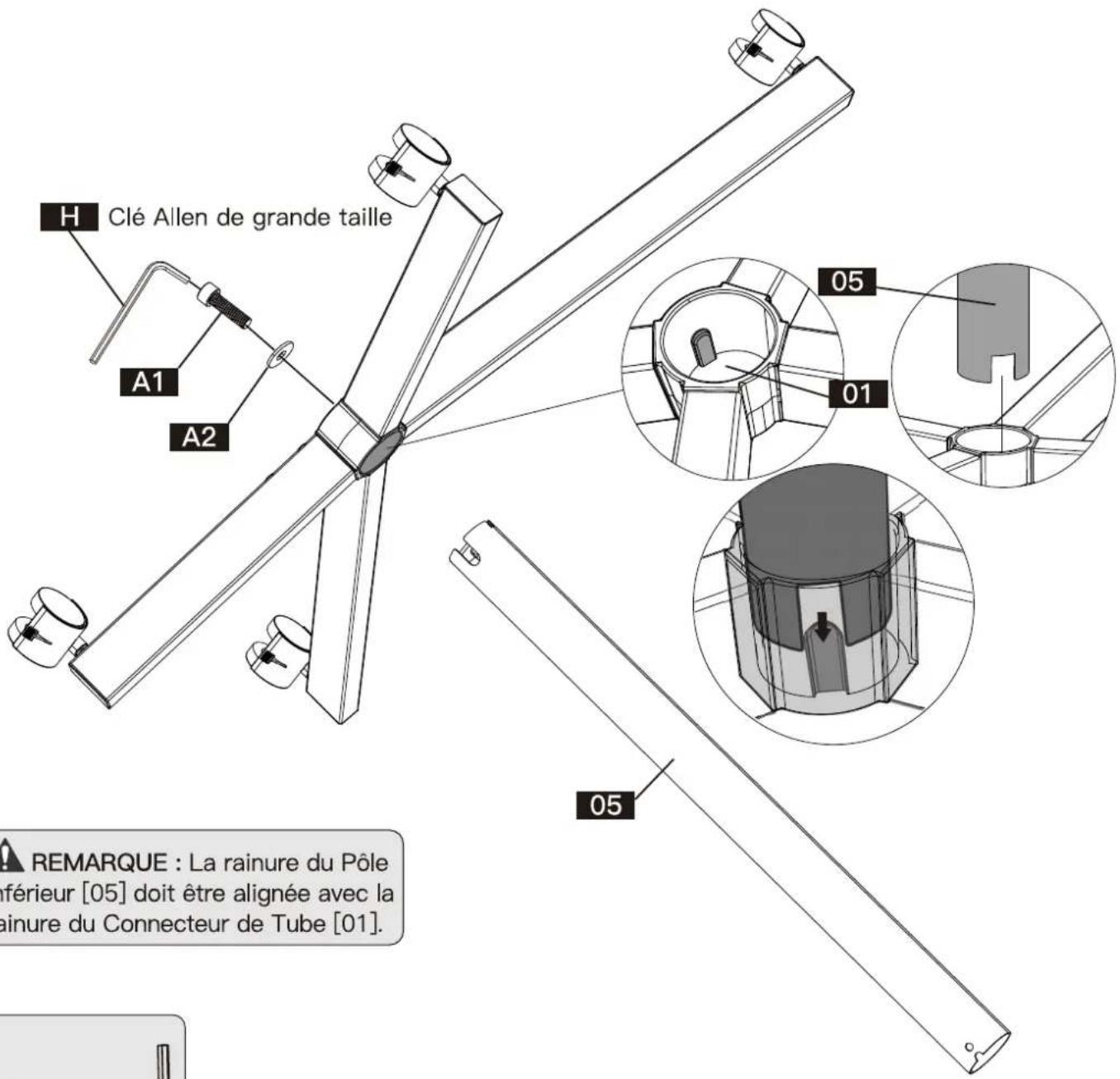

Étape 3 Fixer le Pôle Inférieur à la Base

Fixez le Pôle Inférieur [05] au centre du Connecteur de Tube [01].

H Clé Allen de grande taille A1 A2 05 01 05 ▲ REMARQUE : La rainure du Pôle férieur [05] doit être alignée avec la rainure du Connecteur de Tube [01].

ErgoAV BETCM1-01B - Étape 3 Fixer le Pôle Inférieur à la Base - 2

ErgoAV BETCM1-01B - Étape 3 Fixer le Pôle Inférieur à la Base - 3
Grande Clé Allen
5/16 po (8mm)

Pièces et matériel fournis pour l'étape 4

ErgoAV BETCM1-01B - Pièces et matériel fournis pour l'étape 4 - 1

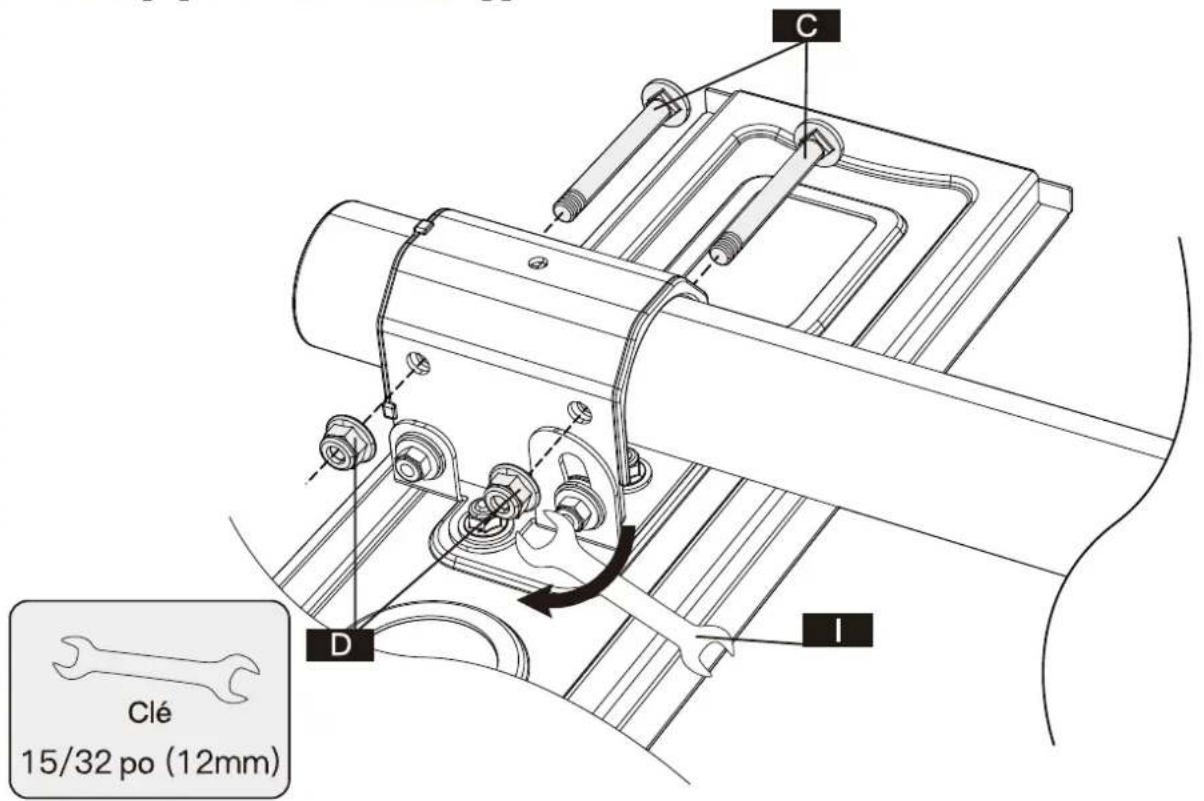

Étape 4 Fixer la plaque TV au Pôle supérieur

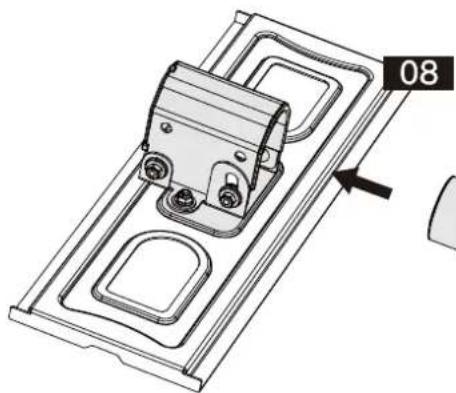

4-1 Faites glisser le Pôle Supérieur [07] sur la Plaque TV [08].

ErgoAV BETCM1-01B - Étape 4 Fixer la plaque TV au Pôle supérieur - 1

4-2 Insérez les Boulons [C] à travers la Plaque TV [08] et le Pôle Supérieur [07] et vissez les Écrous [D] sur les Boulons [C]. Sécurisez l'assemblage en serrant les Écrous [D] à l'aide de la clé [I].

C D I Clé 15/32 po (12mm)

Pièces et matériel fournis pour l'étape 5

ErgoAV BETCM1-01B - Pièces et matériel fournis pour l'étape 5 - 1
Connecteur de Pôle

06 x 1

ErgoAV BETCM1-01B - Pièces et matériel fournis pour l'étape 5 - 2
Grande Clé Allen
5/32 po (4mm)

F x 1

Étape 5 Fixez le Pôle Supérieur au Pôle Inférieur

ErgoAV BETCM1-01B - Étape 5 Fixez le Pôle Supérieur au Pôle Inférieur - 1

REMARQUE : Veillez à ce que la plaque TV soit orientée vers le côté avant du chariot du Téléviseur.

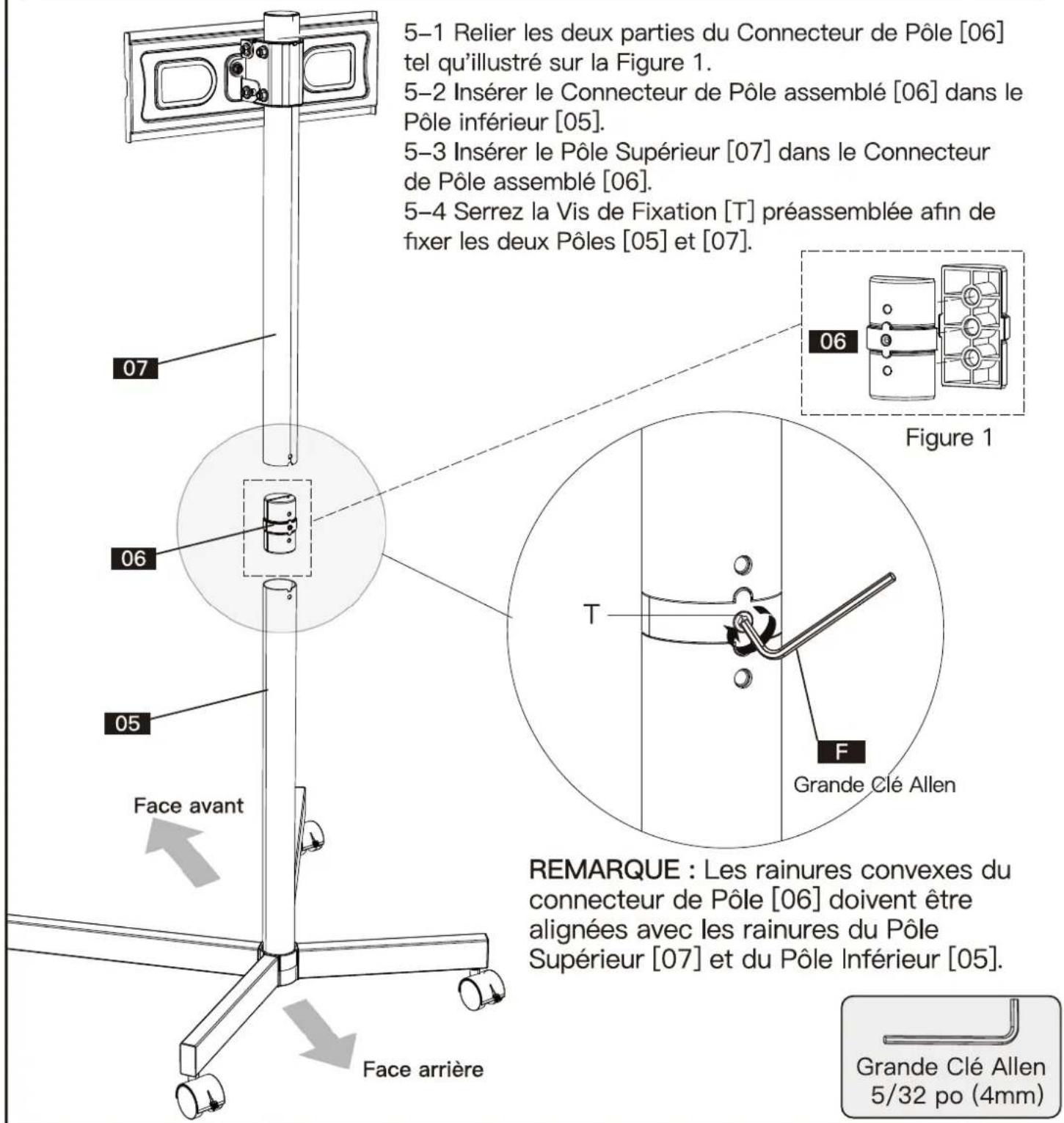

5-1 Relier les deux parties du Connecteur de Pôle [06] tel qu'illustré sur la Figure 1. 5-2 Insérer le Connecteur de Pôle assemblé [06] dans le Pôle inférieur [05]. 5-3 Insérer le Pôle Supérieur [07] dans le Connecteur de Pôle assemblé [06]. 5-4 Serrez la Vis de Fixation [T] préassemblée afin de fixer les deux Pôles [05] et [07]. 07 06 05 Face avant Face arrière 06 Figure 1 T F Grande Clé Allen REMARQUE : Les rainures convexes du connecteur de Pôle [06] doivent être alignées avec les rainures du Pôle Supérieur [07] et du Pôle Inférieur [05]. Grande Clé Allen 5/32 po (4mm)

Pièces et matériel fournis pour l'étape 6

ErgoAV BETCM1-01B - Pièces et matériel fournis pour l'étape 6 - 1

Pince à câble

12 x 1

ErgoAV BETCM1-01B - Pièces et matériel fournis pour l'étape 6 - 2

Boulon M6 x 12mm

B x 2

ErgoAV BETCM1-01B - Pièces et matériel fournis pour l'étape 6 - 3

Grande Clé Allen 5/32 po (4mm)

F x 1

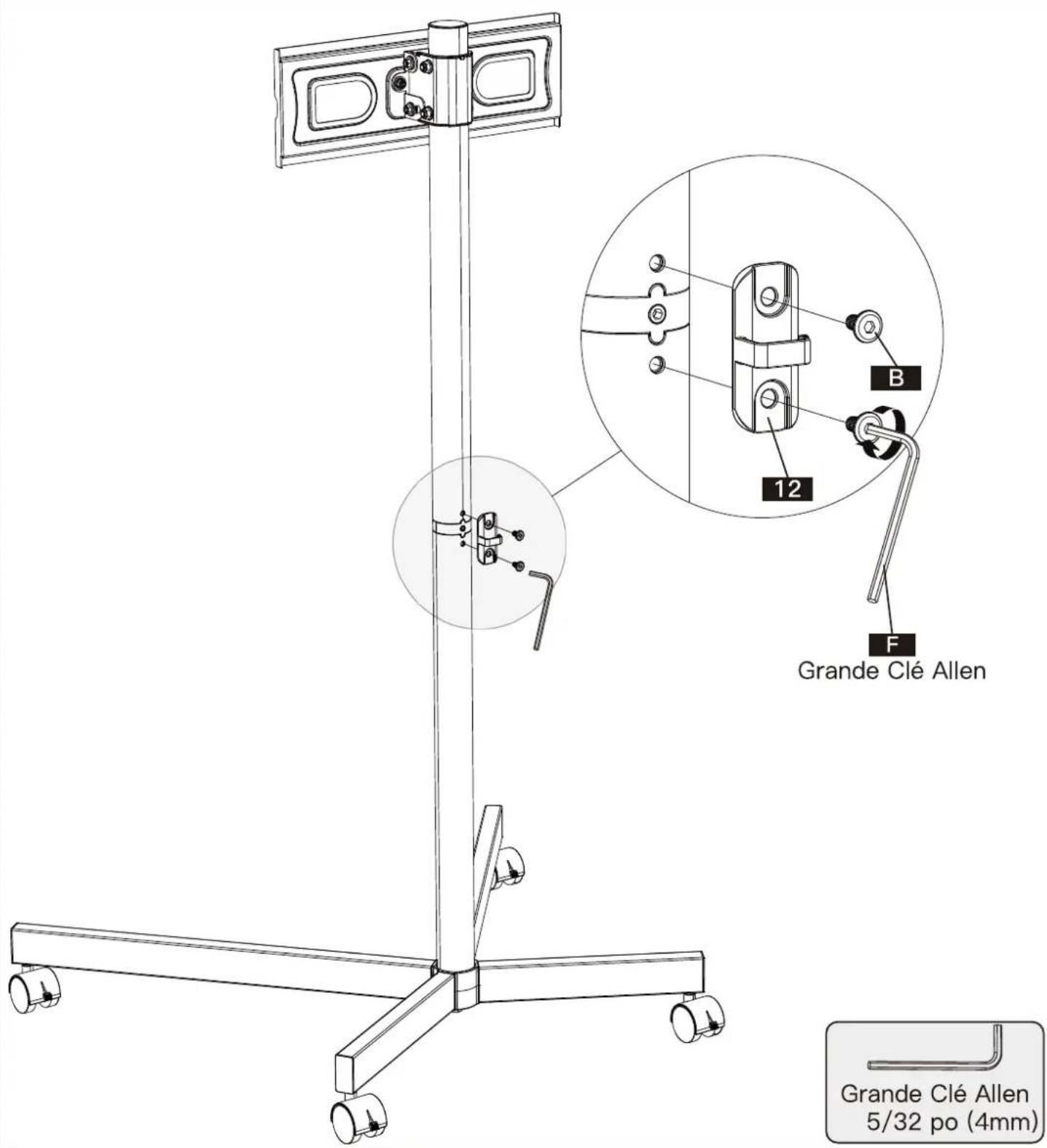

Étape 6 Fixez le pince à câble à l'assemblage du poteau

Grande Clé Allen 5/32 po (4mm) B 12 F Grande Clé Allen

Pièces et matériel fournis pour l'étape 7
ErgoAV BETCM1-01B - Étape 6 Fixez le pince à câble à l'assemblage du poteau - 2Support TV09 x 2
Remarque : OUne seule taille de boulon fits votre Téléviseur, Les boulons sont représentés en taille réelle.

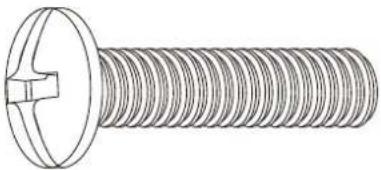

M4ErgoAV BETCM1-01B - Étape 6 Fixez le pince à câble à l'assemblage du poteau - 3M4 x12mmC1 x 4ErgoAV BETCM1-01B - Étape 6 Fixez le pince à câble à l'assemblage du poteau - 4M4 x 30mmC2 x 4

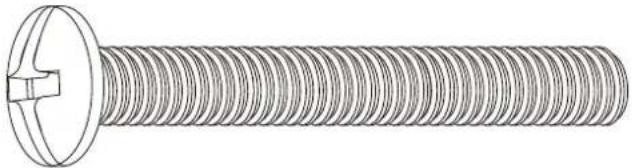

M6ErgoAV BETCM1-01B - Étape 6 Fixez le pince à câble à l'assemblage du poteau - 5M6 x 15mmD1 x 4ErgoAV BETCM1-01B - Étape 6 Fixez le pince à câble à l'assemblage du poteau - 6M6 x 35mmD2 x 4
M8ErgoAV BETCM1-01B - Étape 6 Fixez le pince à câble à l'assemblage du poteau - 7M8 x 25mmE1 x 4ErgoAV BETCM1-01B - Étape 6 Fixez le pince à câble à l'assemblage du poteau - 8M8 x 50mmE2 x 4
Remarque : Les rondelles et les entretoises sont représentés en taille réelle.
RondelleErgoAV BETCM1-01B - Étape 6 Fixez le pince à câble à l'assemblage du poteau - 9 M4 / M5B1 x 4ErgoAV BETCM1-01B - Étape 6 Fixez le pince à câble à l'assemblage du poteau - 10 M6 / M8B2 x 4
EntretoisesErgoAV BETCM1-01B - Étape 6 Fixez le pince à câble à l'assemblage du poteau - 11L2.5mmF1 x 8ErgoAV BETCM1-01B - Étape 6 Fixez le pince à câble à l'assemblage du poteau - 12L10mmF2 x 4ErgoAV BETCM1-01B - Étape 6 Fixez le pince à câble à l'assemblage du poteau - 13L22mmF3 x 4

Étape 7 Fixer les supports au Téléviseur

Sélectionnez les boulons TV

Une seule taille de boulon convient à votre téléviseur.

M4
ErgoAV BETCM1-01B - Sélectionnez les boulons TV - 1
O

M6
ErgoAV BETCM1-01B - Sélectionnez les boulons TV - 2
O

M8
ErgoAV BETCM1-01B - Sélectionnez les boulons TV - 3
O

ErgoAV BETCM1-01B - Sélectionnez les boulons TV - 4

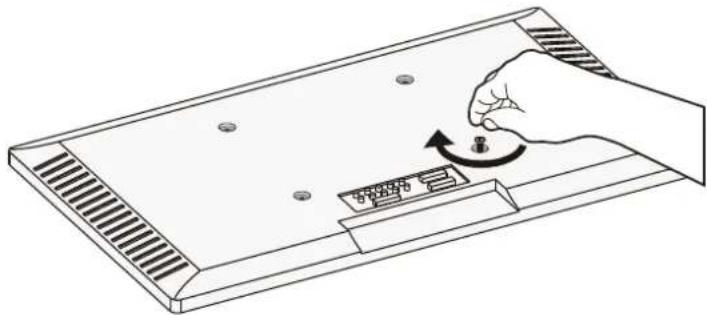

Longueur de la boulon : Vérifiez que le filetage est correctement engagé avec les boulons ou la combinaison boulons / entretoises. Nous recommandons un engagement du filetage sur au

moins 5 tours.

  • Trop court, le téléviseur ne sera pas maintenu.
  • Trop long, le téléviseur sera endommagé.

REMARQUES : Ne pas trop serrer les boulons du Téléviseur afin de ne pas d'endommager votre Téléviseur.

ErgoAV BETCM1-01B - Sélectionnez les boulons TV - 5
Trop court

ErgoAV BETCM1-01B - Sélectionnez les boulons TV - 6

REMARQUES : Si des cales sont nécessaires pour votre installation, une combinaison de différentes entretoises peut être empilée pour obtenir une longueur appropriée. Voir les exemples dans l'image ci-dessous. Si vous avez des difficultés à comprendre commentinstaller les boulons ou les entretoises du Téléviseur, contactez l'assistance technique au technique au (877) 419-7832 ou le service clientèle à l'adresse suivante support@ergoav.com.

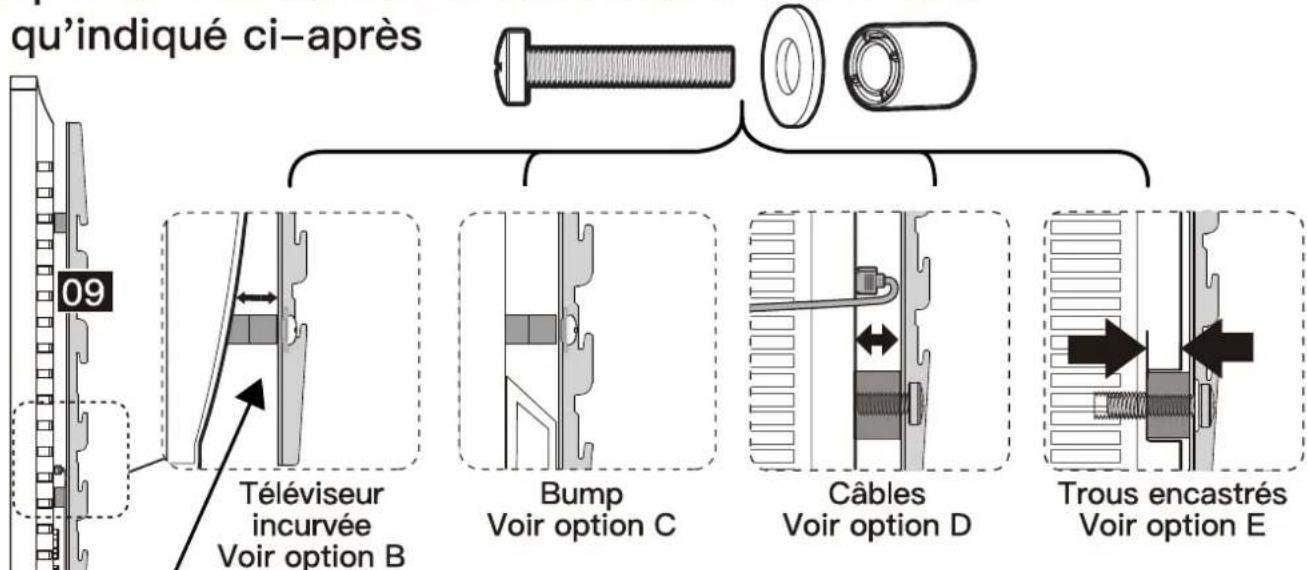

Les pièces nécessaires si vous avez un téléviseur tel qu'indiqué ci-après
qu'indiqué ci-après 09 Téléviseur incurvée Voir option B Bump Voir option C Câbles Voir option D Trous encastrés Voir option E

Entretoises

ErgoAV BETCM1-01B - Sélectionnez les boulons TV - 8
F1+F1

ErgoAV BETCM1-01B - Sélectionnez les boulons TV - 9
F1+F2

ErgoAV BETCM1-01B - Sélectionnez les boulons TV - 10
F1+F1+F2

ErgoAV BETCM1-01B - Sélectionnez les boulons TV - 11
F1+F3

ErgoAV BETCM1-01B - Sélectionnez les boulons TV - 12
F1+F1+F3

ErgoAV BETCM1-01B - Sélectionnez les boulons TV - 13
F2+F3

ErgoAV BETCM1-01B - Sélectionnez les boulons TV - 14
F1+F2+F3

ErgoAV BETCM1-01B - Sélectionnez les boulons TV - 15
F1+F1+F2+F3

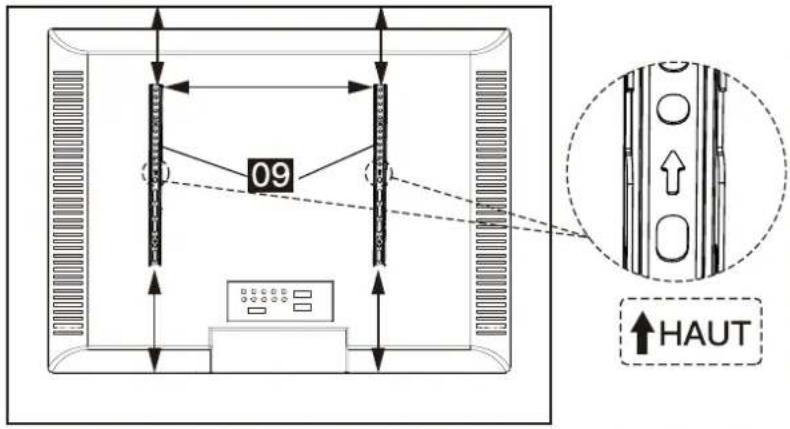

09 HAUT

ATTENTION : En fixant les supports TV [09] à l'arrière du Téléviseur, assurez-vous que les flèches vers le haut sont dirigées vers le haut du Téléviseur et sont également centrées sur l'arrière du Téléviseur.

⚠ REMARQUE : Il se peut que l'emplacement des trous de boulons sur votre Téléviseur varie en fonction de la conception du fabricant du Téléviseur. Nous ne faisons qu'illustrer es emplacements possibles des trous de boulon.

Option A (Pour un téléviseur à dos plat)
C1 / D1 / E1 B1 / B2 F1 / F2 (Au besoin) 09 Reportez-vous aux instructions d'espacement de la page 27, si nécessaire. Ne pas trop serrer

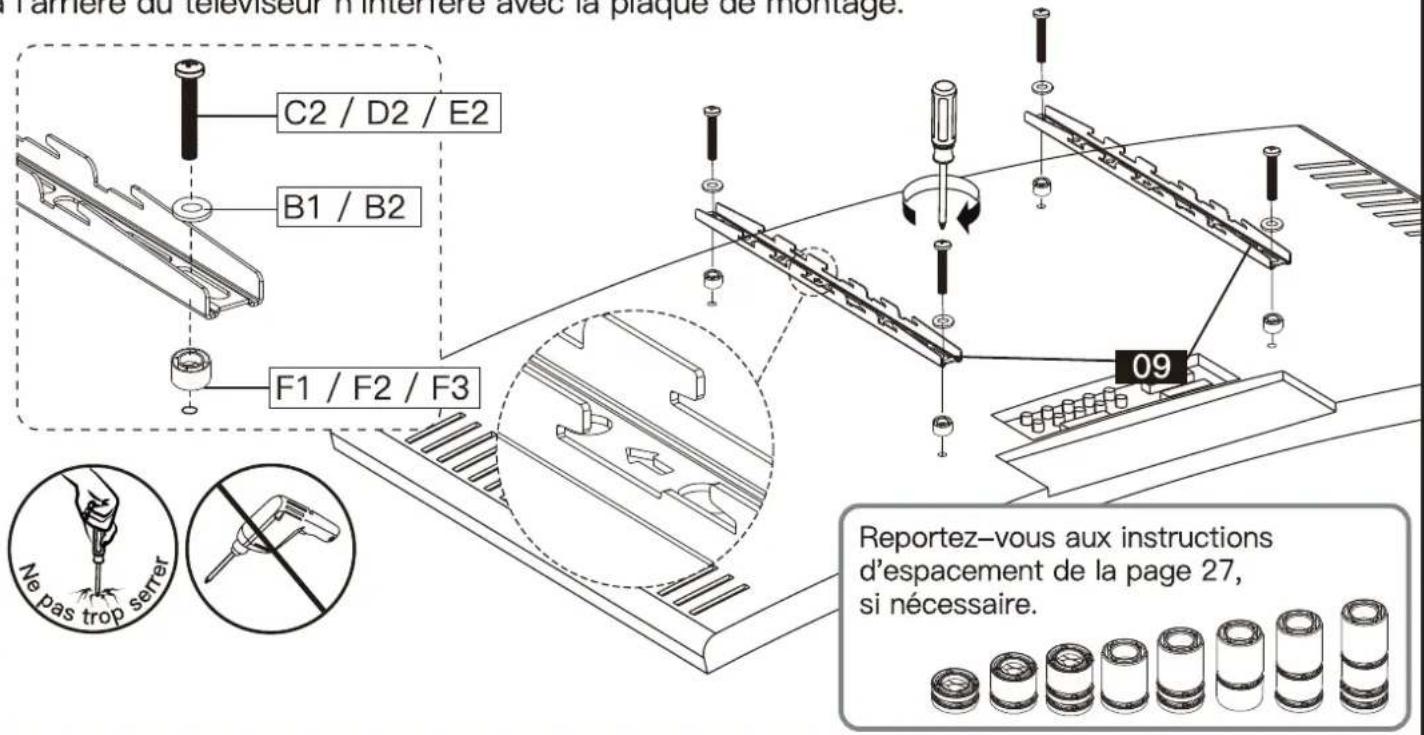

Option B (Pour un téléviseur à dos arrondi)

La hauteur des entretoises doit être suffisante pour éviter que la courbe à l'arrière du téléviseur n'interfère avec la plaque de montage.

ErgoAV BETCM1-01B - Option B (Pour un téléviseur à dos arrondi) - 1

Tournevis Phillips (Non inclus)

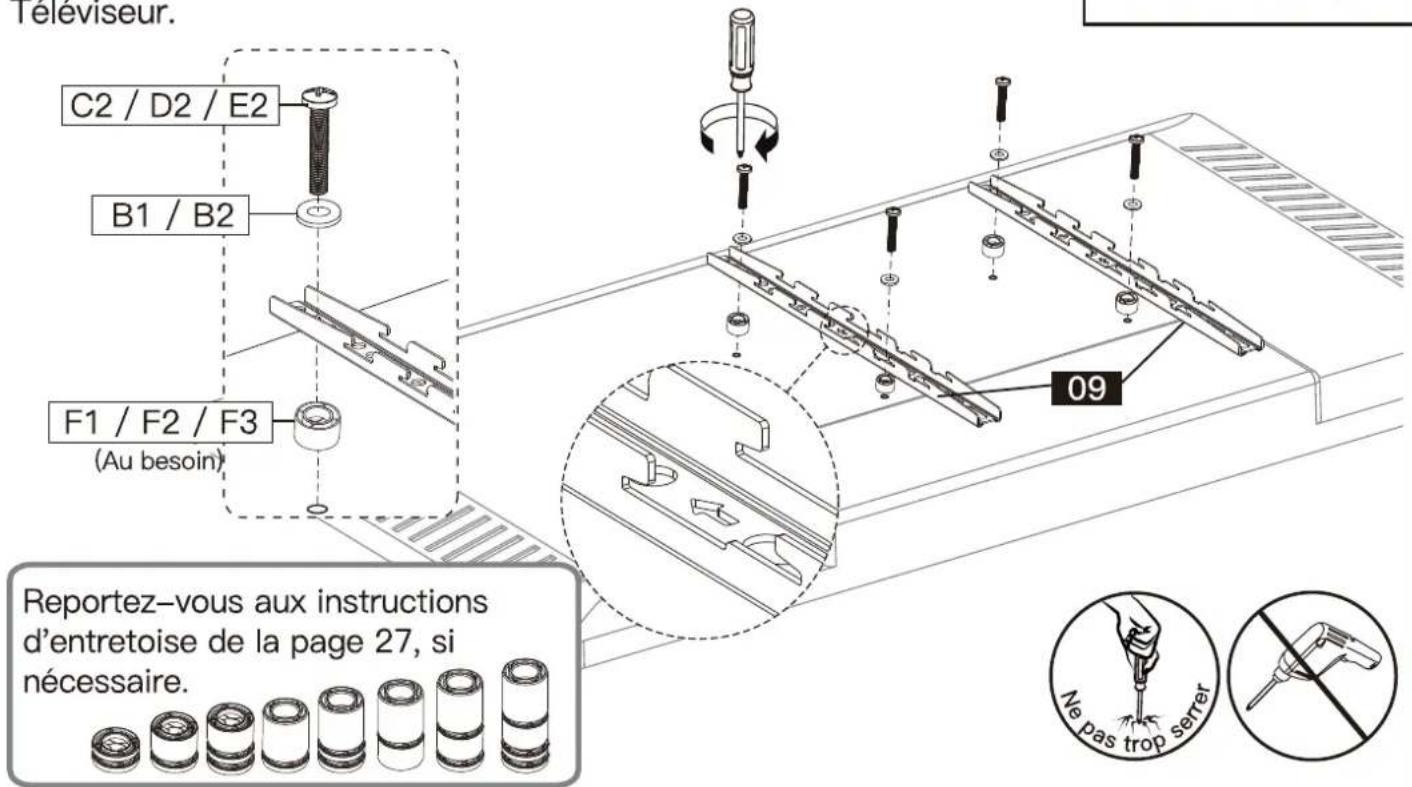

Parriere du téléviseur m'interriere avec la plaque de montage. C2 / D2 / E2 B1 / B2 F1 / F2 / F3 09 Reportez-vous aux instructions d'espacement de la page 27, si nécessaire. Ne pas trop serrer

Option C (Pour un téléviseur avec une surépaisseur)

Les entretoises doivent être suffisamment hautes pour qu'il n'y ait pas d'espace entre le support TV et la bosse à l'arrière du Téléviseur.

ErgoAV BETCM1-01B - Option C (Pour un téléviseur avec une surépaisseur) - 1

ErgoAV BETCM1-01B - Option C (Pour un téléviseur avec une surépaisseur) - 2

Tournevis Phillips (Non inclus)

Televiseur. C2 / D2 / E2 B1 / B2 F1 / F2 / F3 (Au besoin) 09 Reportez-vous aux instructions d'entretoise de la page 27, si nécessaire. Ne pas trop serrer

Option D (Pour téléviseur avec interférence du câble)

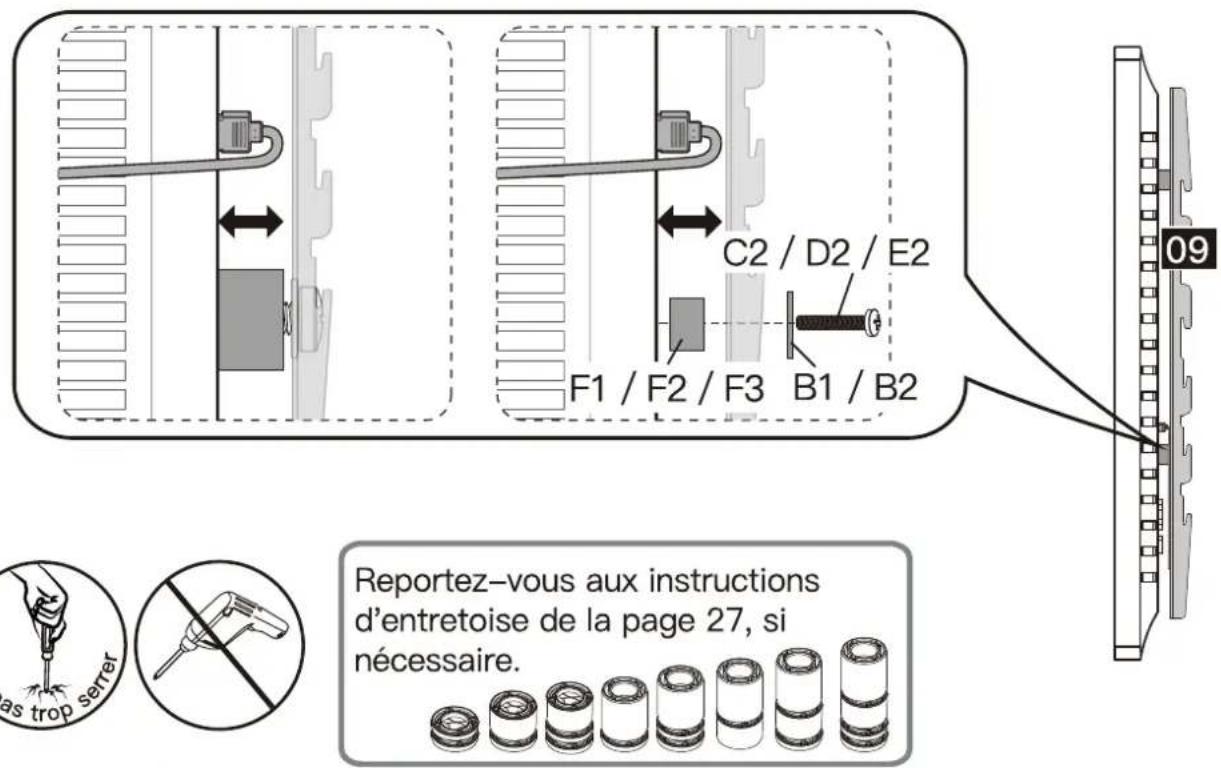

Pour éviter les interférences entre les câbles, utilisez les entretoises [F1], [F2] and [F3] pour créer un espace supplémentaire entre le téléviseur et les supports TV.

ErgoAV BETCM1-01B - Option D (Pour téléviseur avec interférence du câble) - 1

ErgoAV BETCM1-01B - Option D (Pour téléviseur avec interférence du câble) - 2

Tournevis Phillips (Non inclus)

C2 / D2 / E2 F1 / F2 / F3 B1 / B2 09 Reportez-vous aux instructions d'entretoise de la page 27, si nécessaire. as trop serrer

ErgoAV BETCM1-01B - Option D (Pour téléviseur avec interférence du câble) - 4

ErgoAV BETCM1-01B - Option D (Pour téléviseur avec interférence du câble) - 5

Reportez-vous aux instructions d'entretoise de la page 27, si nécessaire.

ErgoAV BETCM1-01B - Option D (Pour téléviseur avec interférence du câble) - 6

Étape 8 Accrocher le Téléviseur à la plaque TV

Les supports TV sont réglables en trois hauteurs. Vous pouvez choisir la hauteur appropriée.

Accrochez le Téléviseur avec les supports [09] à la plaque TV [08].

ErgoAV BETCM1-01B - Étape 8 Accrocher le Téléviseur à la plaque TV - 1

ErgoAV BETCM1-01B - Étape 8 Accrocher le Téléviseur à la plaque TV - 2

LOURD ! vous aurez peut-être besoin d'aide pour cette étape.

ErgoAV BETCM1-01B - Étape 8 Accrocher le Téléviseur à la plaque TV - 3

Le premier choix le deuxième choix le troisième choix

09 08

Matériel fourni pour l'étape 9

ErgoAV BETCM1-01B - Matériel fourni pour l'étape 9 - 1

Verrou de sécurité

G x 2

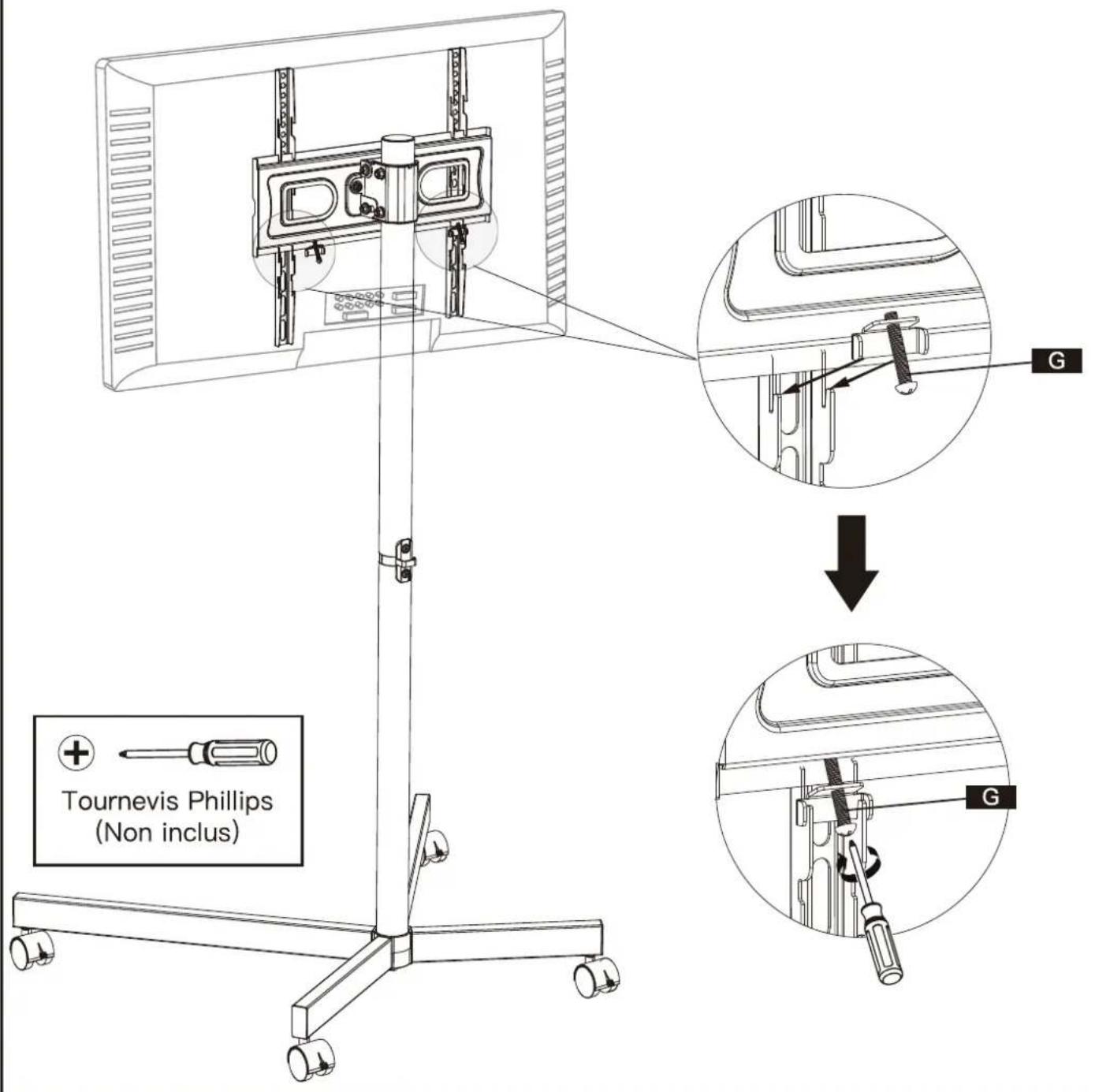

Étape 9 Fixer le Téléviseur sur la plaque TV

Insérez les verrous de sécurité [G] dans les crochets orientés vers le haut à mi-chemin de la partie inférieure du Support TV [09].

Veuillez noter que c'est à cet endroit que la partie inférieure du support TV [09] rencontre la partie inférieure de la plaque TV [08]. Serrez ensuite les boulons du verrou de sécurité [G] jusqu'à ce que les boulons touchent la plaque TV [08].

ErgoAV BETCM1-01B - Étape 9 Fixer le Téléviseur sur la plaque TV - 1

Pièces et matériel fournis pour l'étape 10

ErgoAV BETCM1-01B - Pièces et matériel fournis pour l'étape 10 - 1
Étagère

10 x 1

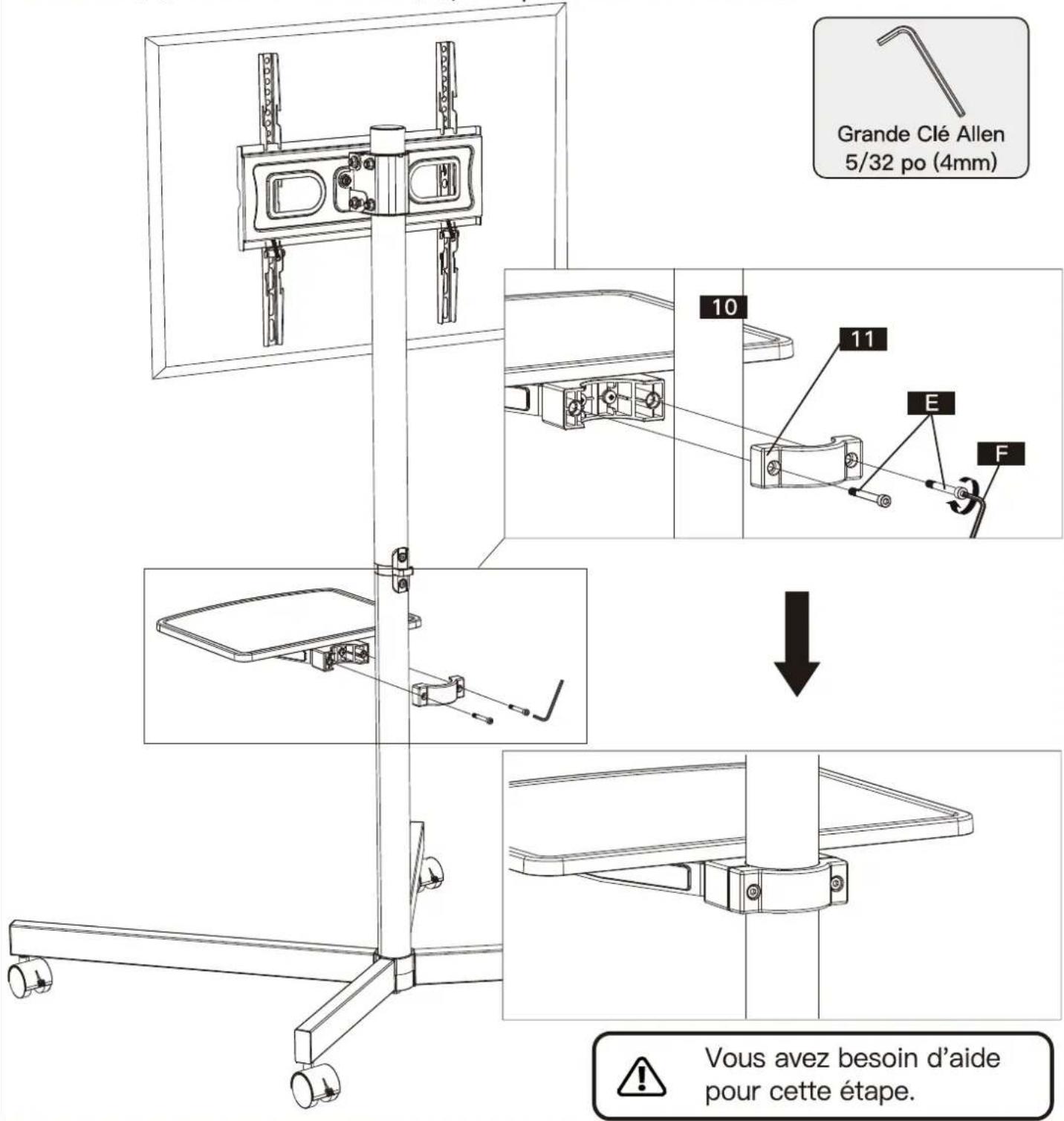

Étape 10 Fixer l'étagère au Pôle

Fixez l'étagère [10] au Pôle à l'aide de la plaque de connection [11], des boulons [E] et de la clé Allen [F], tel qu'illustré ci-dessous.

Grande Clé Allen 5/32 po (4mm) 10 11 E F ↓ Vous avez besoin d'aide pour cette étape.

Étape 11 Réglages et gestion des câbles

11-1 Réglage de l'inclinaison

  1. Desserrez légèrement les deux écrous d'inclinaison [L].
  2. Réglez le Téléviseur sur l'angle d'inclinaison souhaité.
  3. Serrez les deux écrous d'inclinaison [L] afin de fixer le Téléviseur en place.

ErgoAV BETCM1-01B - 11-1 Réglage de l'inclinaison - 1

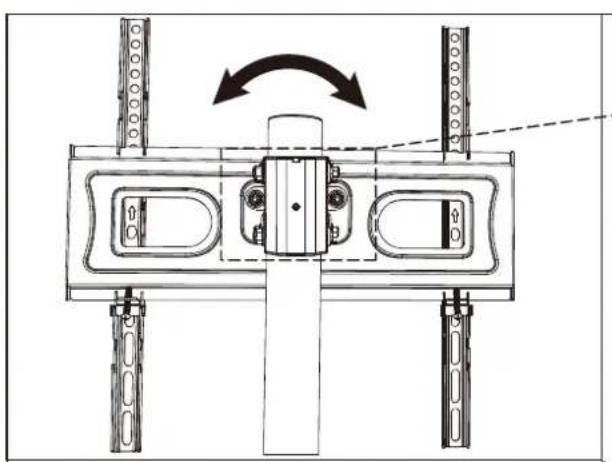

11-2 Réglage du niveau

  1. A l'aide d'une clé, desserrez légèrement les deux écrous [S].
  2. Mettez le Téléviseur à niveau.
  3. Resserrer les deux écrous [S] afin de fixer le Téléviseur en place.

ErgoAV BETCM1-01B - 11-2 Réglage du niveau - 1

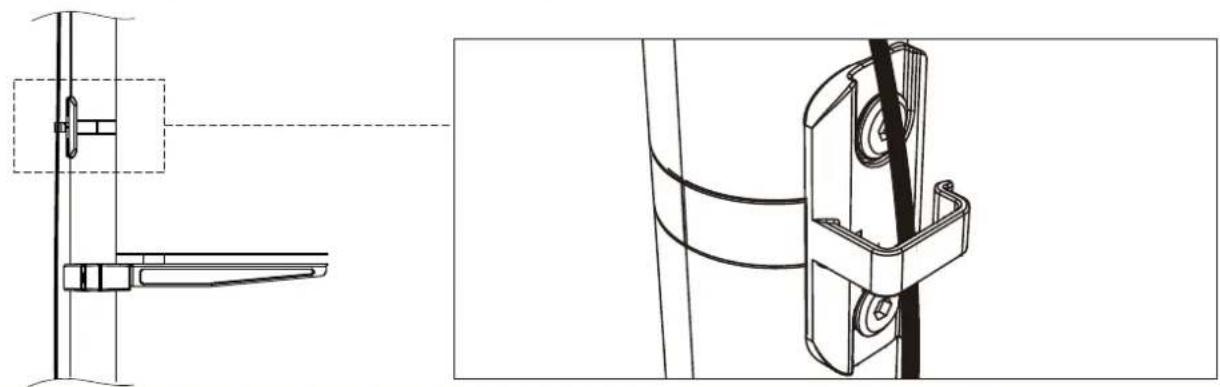

11–3 Gérer les câbles

Les câbles peuvent être passés par le Pince à câble [12].

ErgoAV BETCM1-01B - 11–3 Gérer les câbles - 1

Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : ErgoAV

Modèle : BETCM1-01B

Catégorie : Support TV mobile
