ERFFS5-01CB - Meuble TV ErgoAV - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ERFFS5-01CB ErgoAV au format PDF.
| Type de produit | Meuble TV |
| Marque | ErgoAV |
| Modèle | ERFFS5-01CB |
| Capacité de charge (étagère supérieure) | 68 kg (150 lbs) |
| Capacité de charge (étagère intermédiaire) | 13,6 kg (30 lbs) |
| Capacité de charge (étagère inférieure) | 27,3 kg (60 lbs) |
| Capacité de charge (tiroir) | 6,8 kg (15 lbs) |
| Nombre de portes | 2 |
| Nombre de tiroirs | 1 |
| Type de charnières | Réglables en 3 axes (haut/bas, avant/arrière, droite/gauche) |
| Pieds réglables | Oui (niveleurs) |
| Matériau principal | Panneau de particules stratifié |
| Assemblage requis | Oui, outils inclus : clé Allen ; tournevis cruciforme non inclus |
| Options de fixation murale | Compatibilité avec sangles de sécurité ErgoAV (optionnelles) |
| Service client | (877) 419-7832 / support@ergoav.com |
| Utilisation prévue | Support de téléviseur et rangement |
FOIRE AUX QUESTIONS - ERFFS5-01CB ErgoAV
Questions des utilisateurs sur ERFFS5-01CB ErgoAV
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Meuble TV au format PDF gratuitement ! Retrouvez votre notice ERFFS5-01CB - ErgoAV et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ERFFS5-01CB de la marque ErgoAV.
MODE D'EMPLOI ERFFS5-01CB ErgoAV
Consignes de sécurité importantes
- Veuillez lire attentivement toutes les instructions avant de tenter l'installation. Si vous ne comprenez pas les instructions, si vous avez des préoccupations ou des questions, veuillez contacter notre ligne d'assistance technique au (877) 419–7832 ou le service client à support@ergoav.com.
⚠️ ATTENTION : Évitez risques de blessures et de dommages matériels !
- N'utilisez pas ce produit à des fins qui ne sont pas explicitement spécifiées dans ce manuel. Ne dépassez pas la capacité de charge. Nous ne sommes pas responsables des dommages ou blessures causés par un montage incorrect, un assemblage incorrect ou une utilisation inappropriée.
- Les informations contenues dans ce manuel ne couvrent pas toutes les conditions ou variables possibles en relation avec l'installation de ce produit. Les informations fournies dans ce document sont susceptibles d'être modifiées sans préavis.

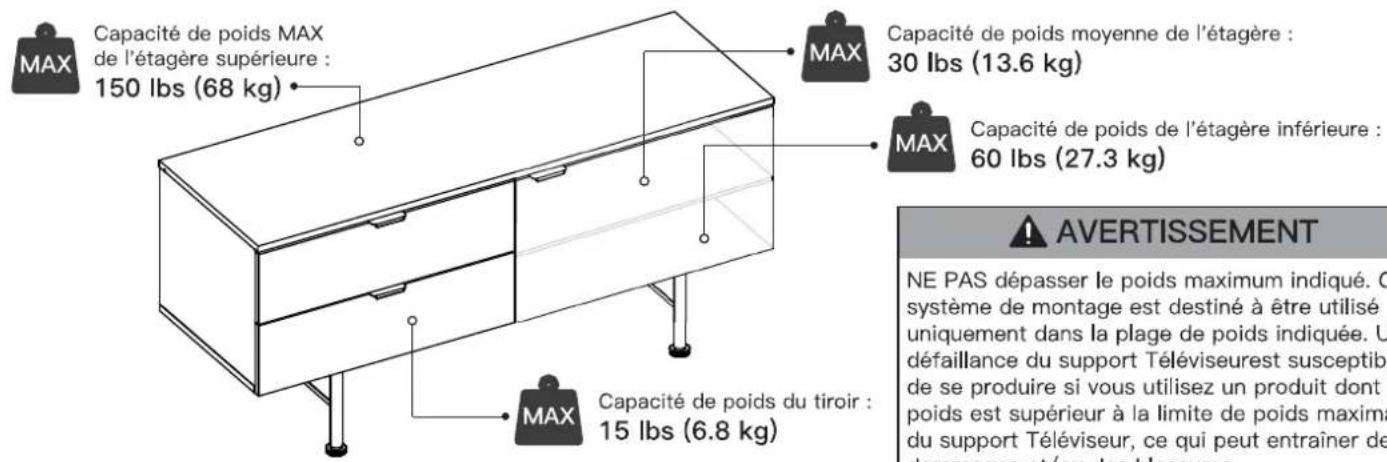

Restrictions de poids
NE PAS dépasser le poids maximum indiqué. Ce système de montage est destiné à être utilisé uniquement dans la plage de poids indiquée. Une défaillance du support Téléviseurest susceptible de se produire si vous utilisez un produit dont le poids est supérieur à la limite de poids maximale du support Téléviseur, ce qui peut entraîner des dommages et/ou des blessures.

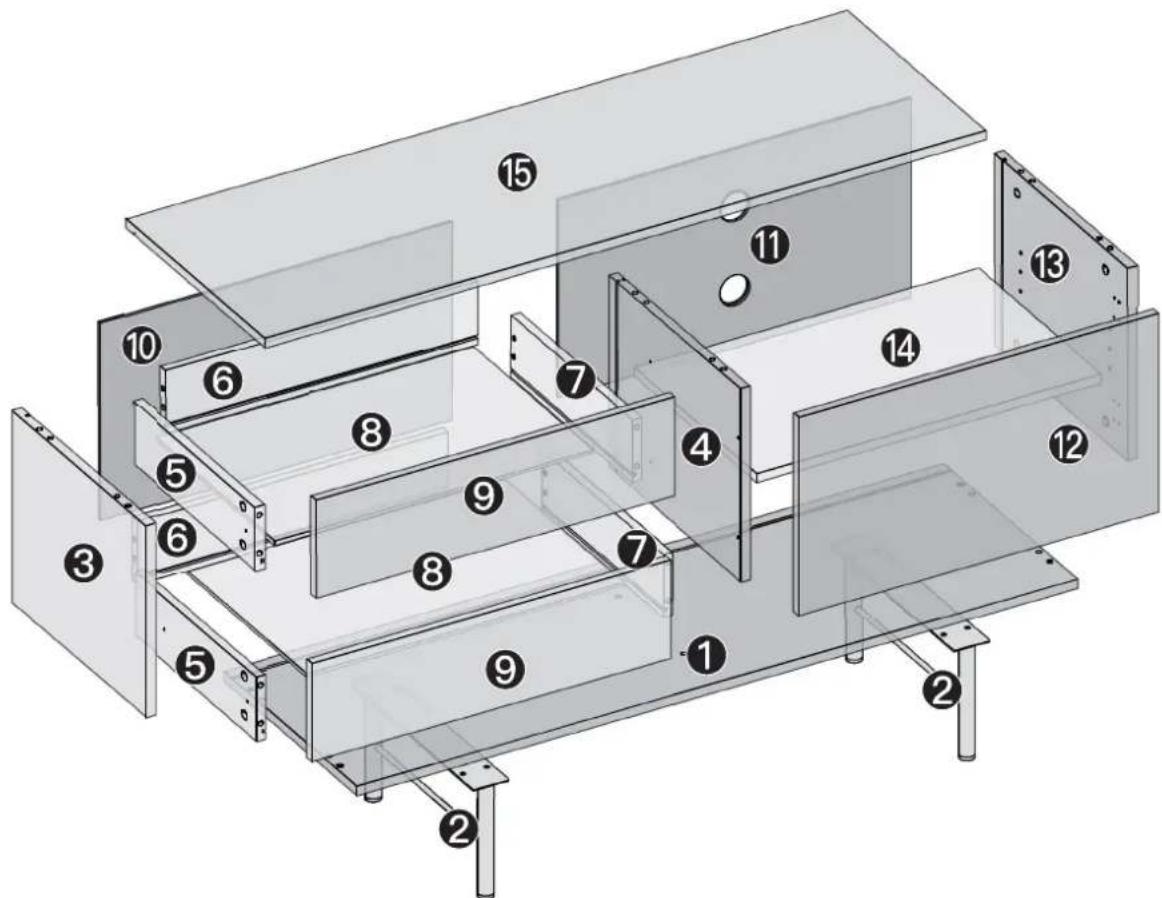

Pièces et matériel fournis

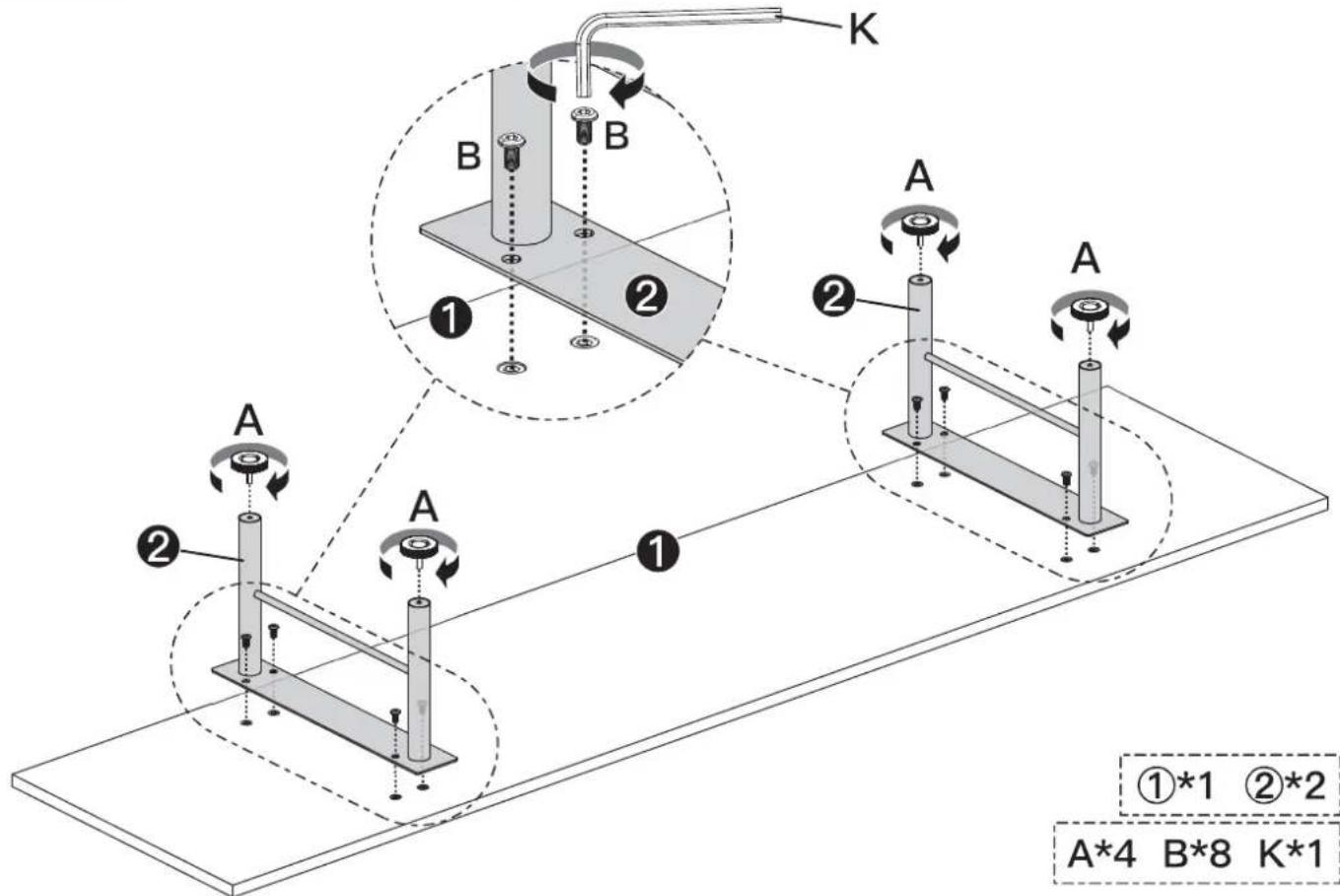

Commencez par installer [A] sur la partie 2, puis installez la partie 2 sur la partie 1, et utilisez la clé Allen [K] pour la verrouiller.


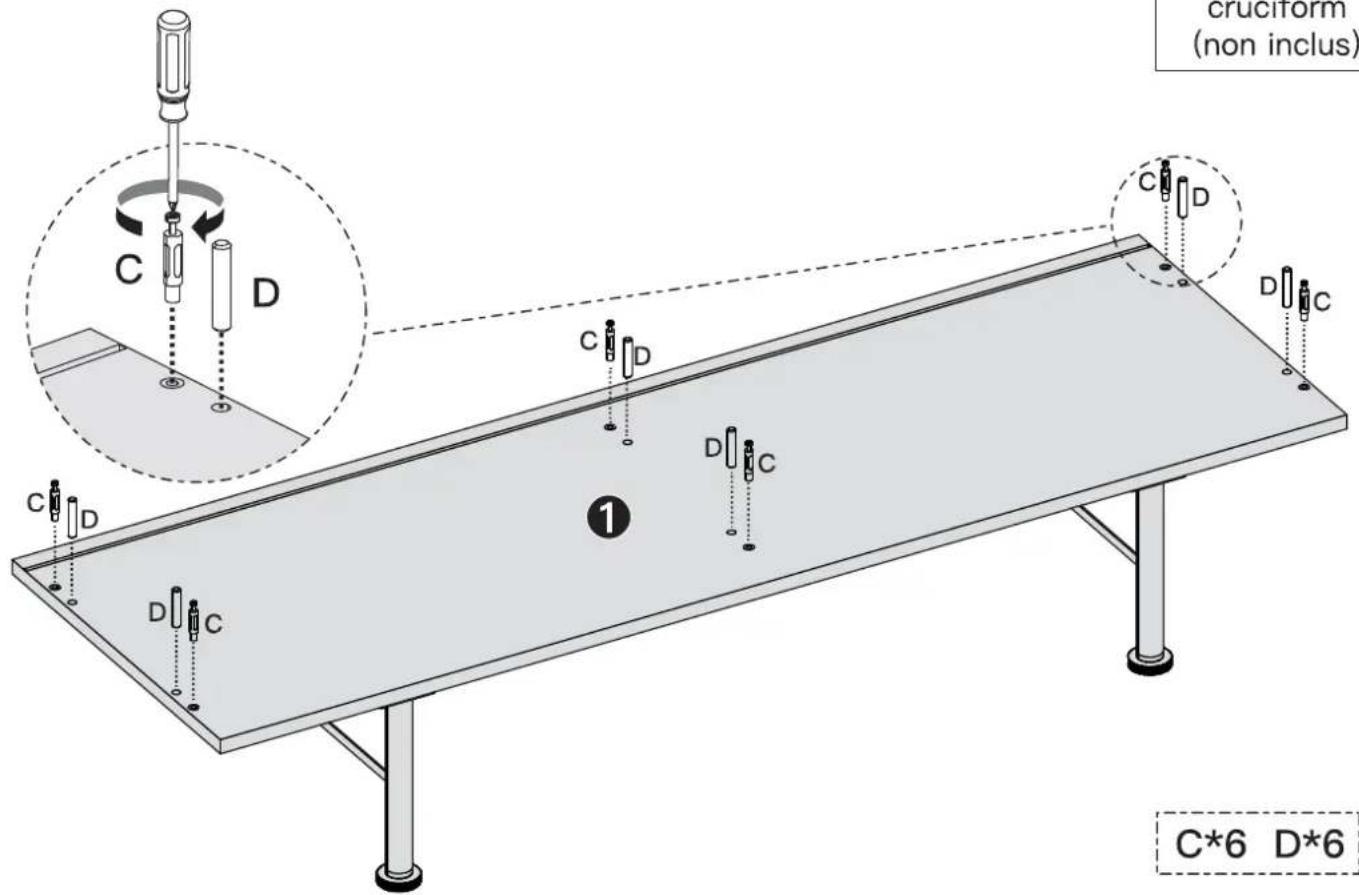

Install [C], [D] sur la partie 1 comme montré ci-dessous. Utili sez le tournevis Phillips pour serrer la pièce [C].

Tournevis cruciform (non inclus)
Préparer la glissière du tiroir. Répéter les étapes jusqu'à ce que les 4 glissières soient préparées.
3-1 Déployer le côté du tiroir.

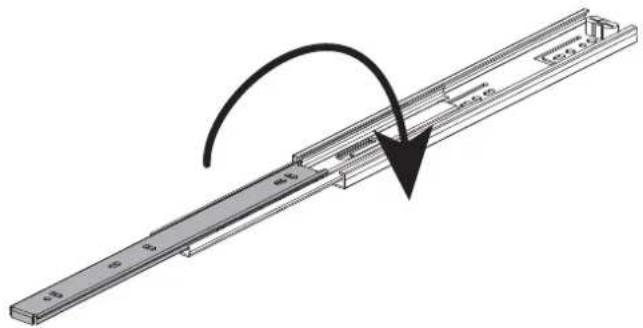

3-2 Retourner la glissière du tiroir.


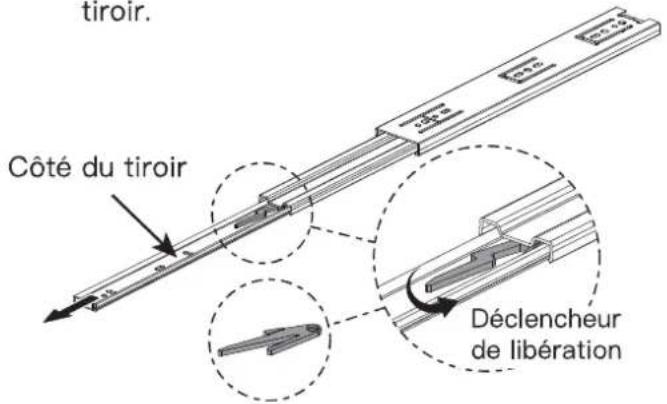

3-3 Faites progresser la gâchette tel qu'indiqué ci-dessous tout en tirant sur le côté du tiroir.
3-4 Séparez le côté du tiroir de l'ensemble de la glissière du tiroir.


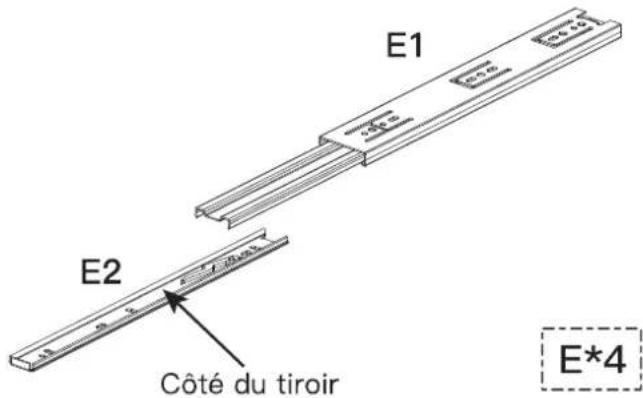

E1 E2 Côté du tiroir E*4Étape 4

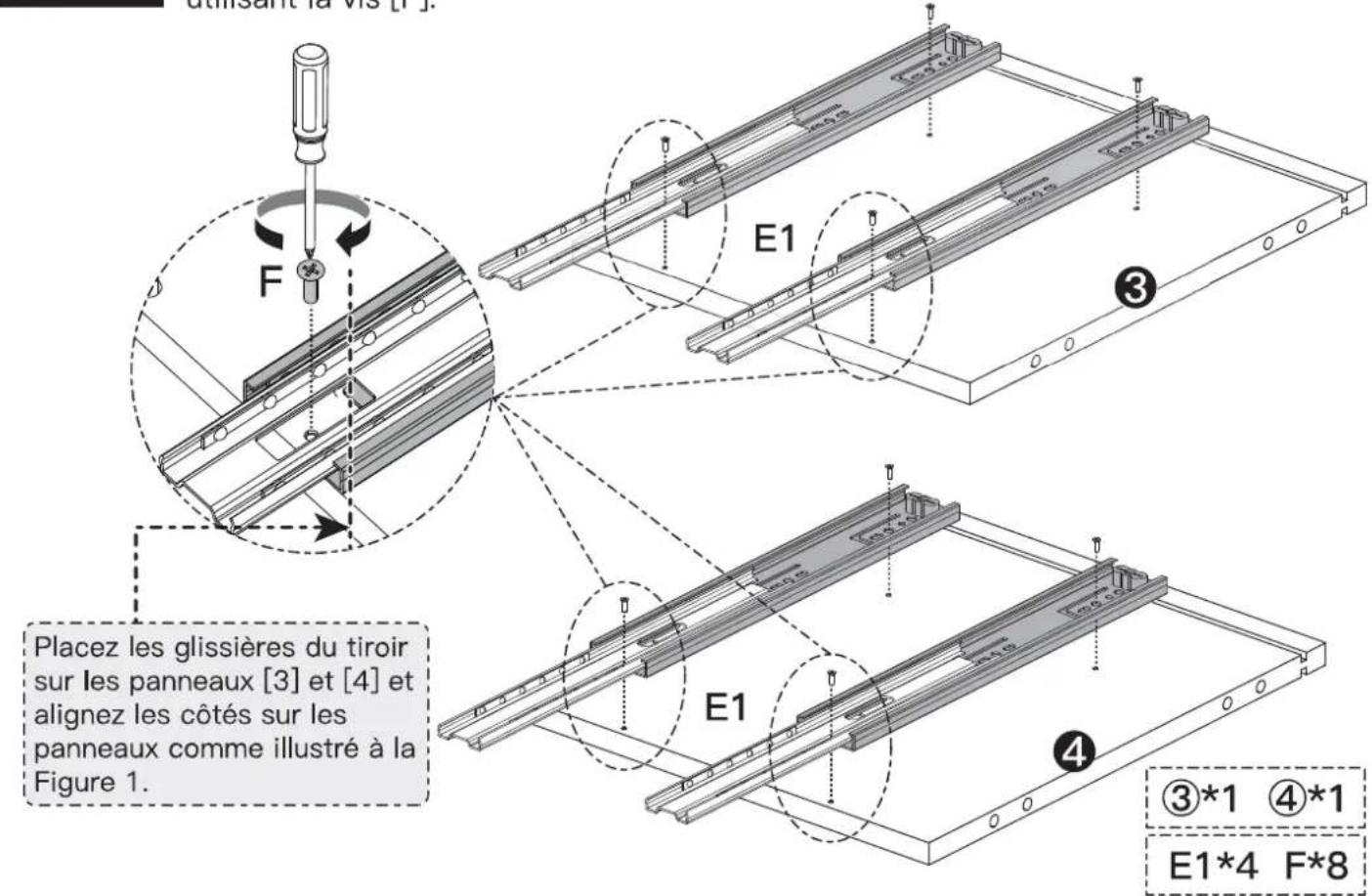

Installez [E1] sur le côté avec les trous de vis de la partie 3 et de la partie 4 en utilisant la vis [F].


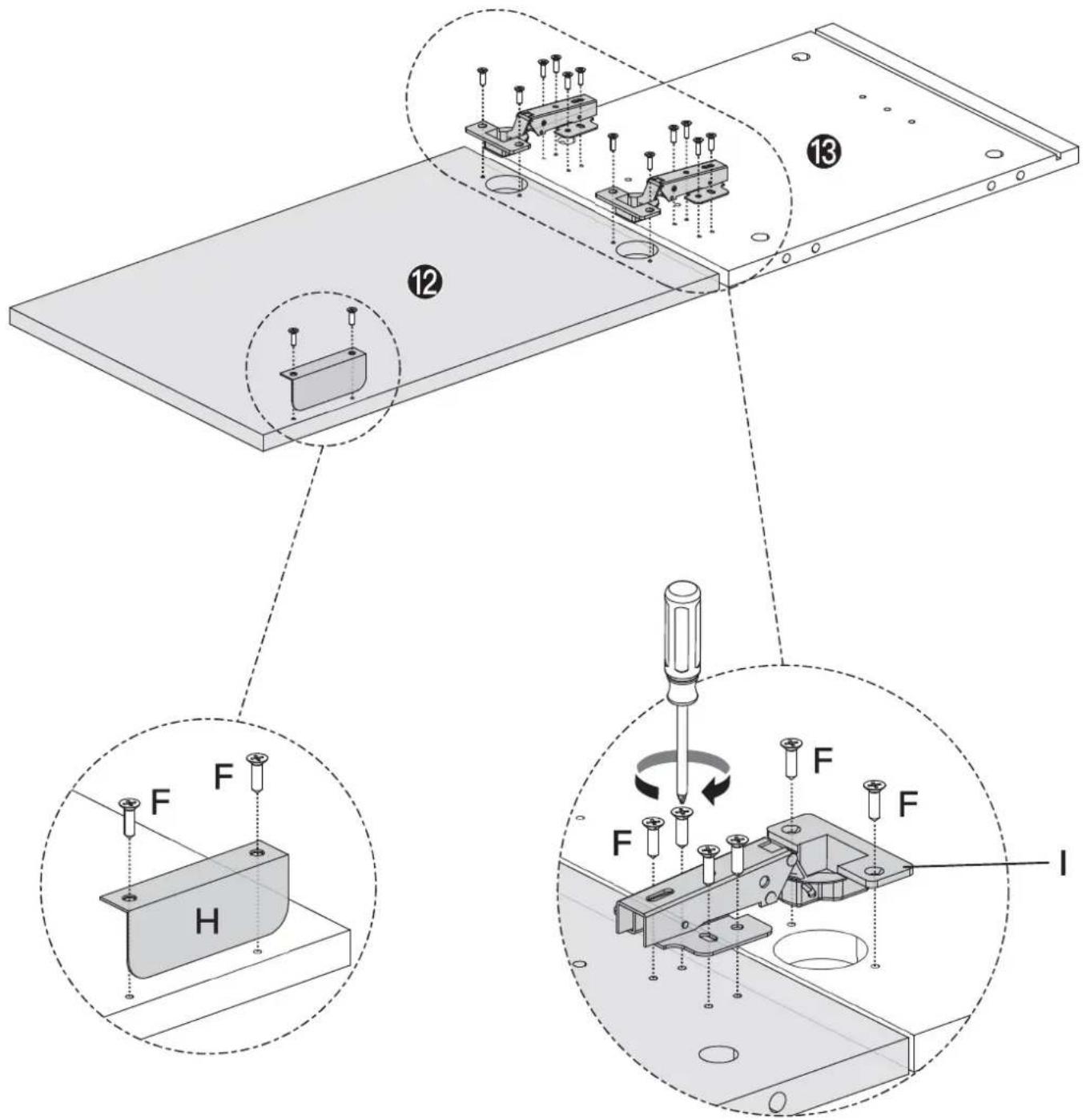

Installez [I] sur la partie 12 et la partie 13 à l'aide de la vis [F], comme illustré ci-dessous. Installer [H] sur la pièce 12 en utilisant la vis [F] comme indiqué. Serrer avec un tournevis Phillips.

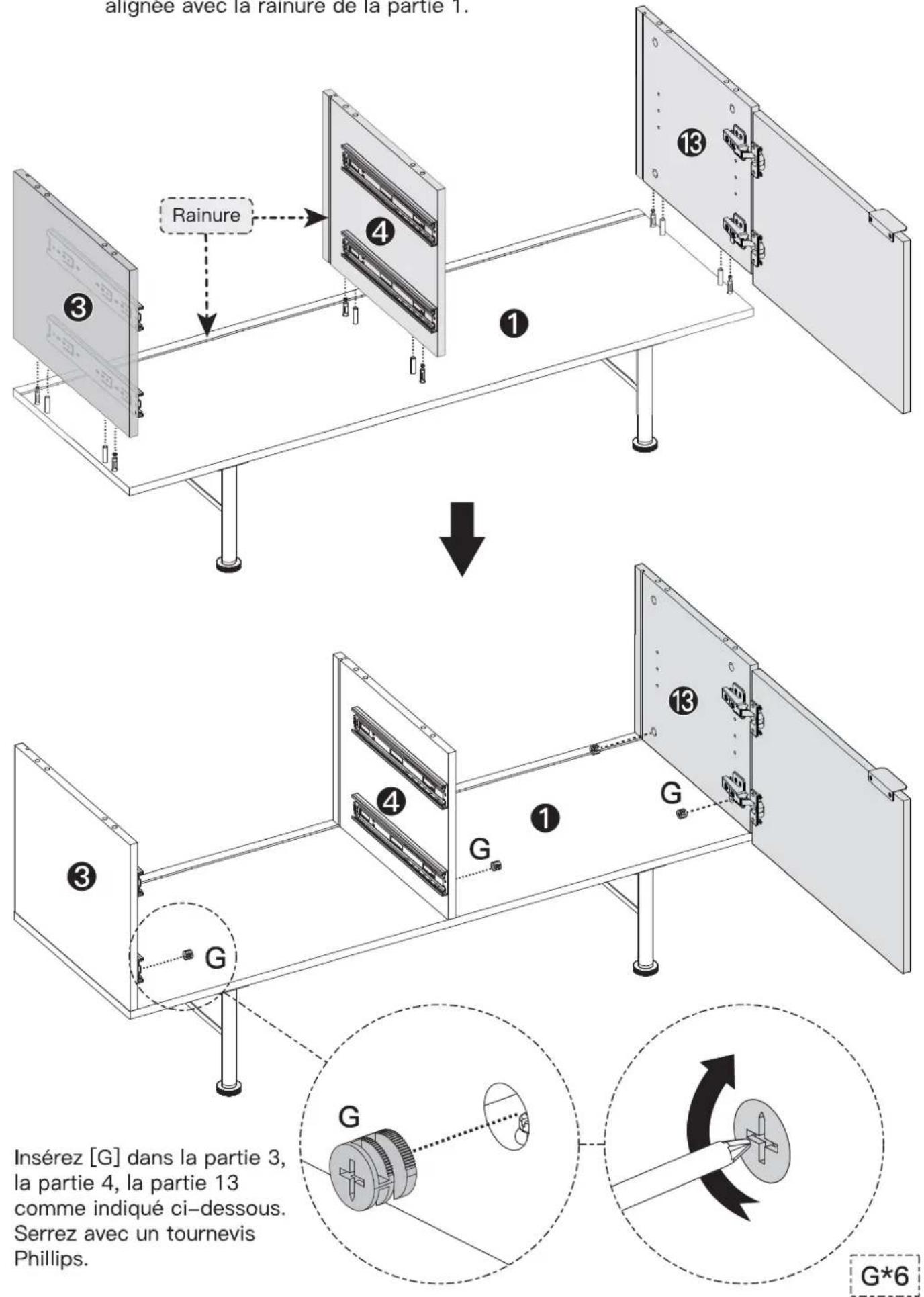

Assemblez la partie 3, la partie 4, la partie 13 sur la partie 1 comme indiqué ci-dessous. Notez que la rainure des partie 3, la partie 4, la partie 13 doit être alignée avec la rainure de la partie 1.

Insérez [G] dans la partie 3, la partie 4, la partie 13 comme indiqué ci-dessous. Serrez avec un tournevis Phillips.
Étape 7

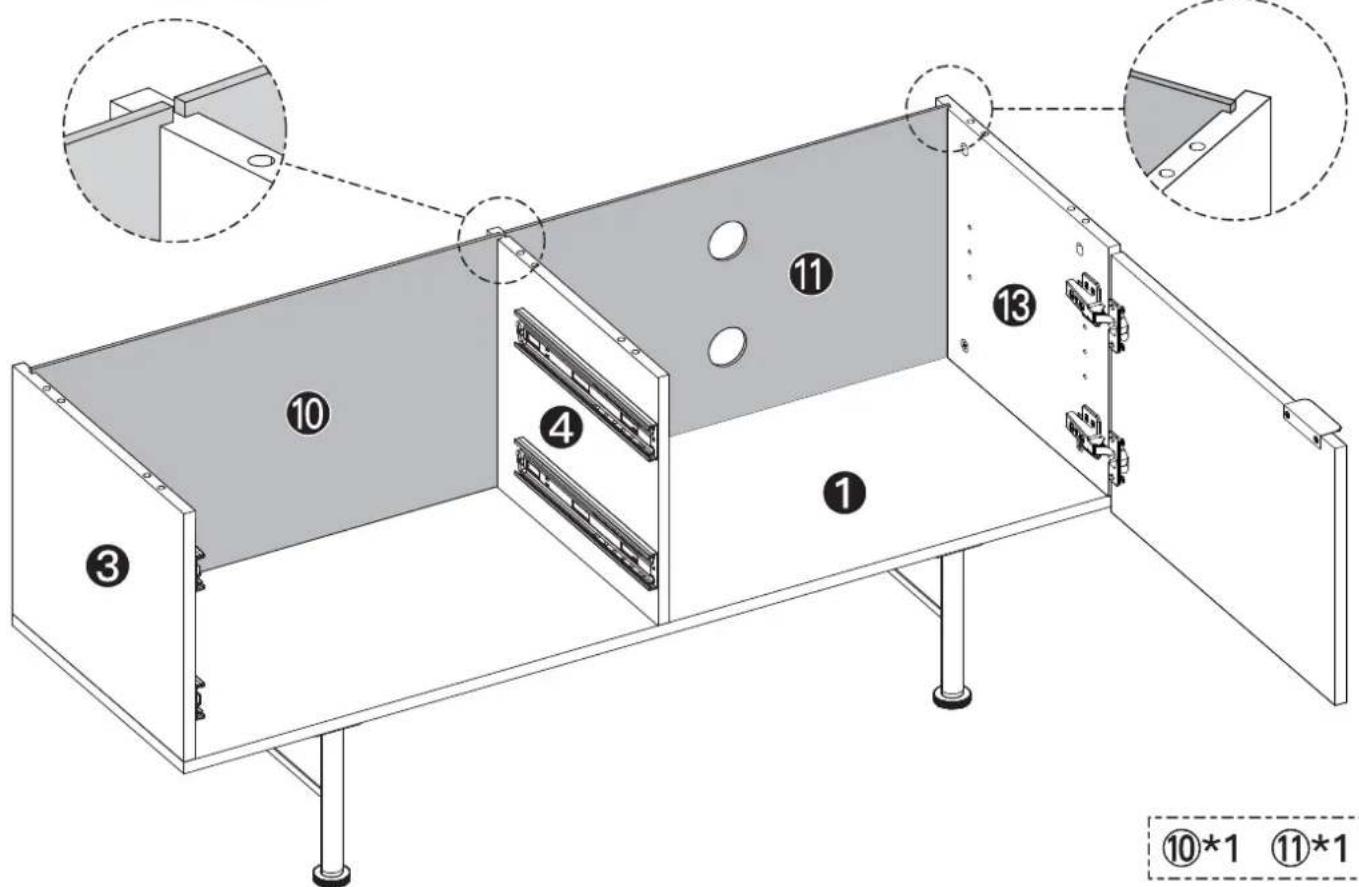

Faites glisser la partie 10 et la partie 11 dans la rainure de la partie 1 tout en les alignant avec la rainure de la partie 3, la partie 4, la partie 13, comme illustré ci-dessous.

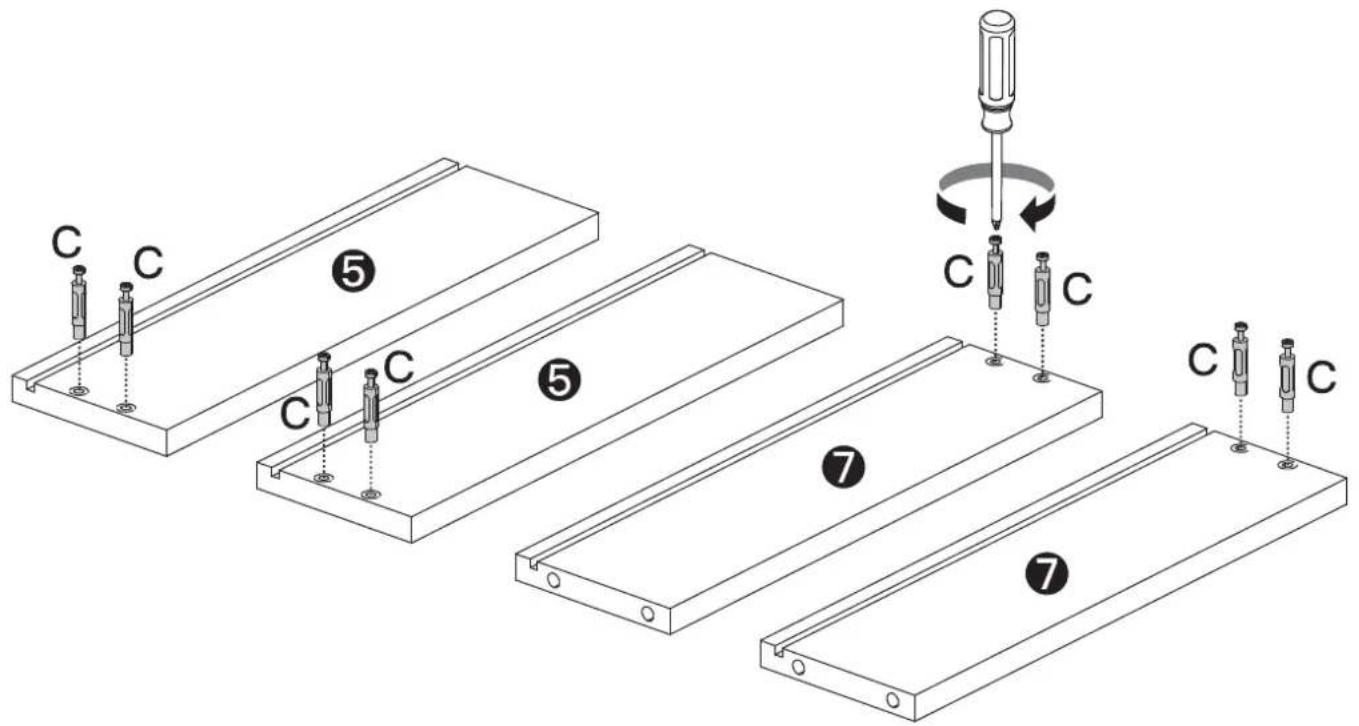

Instalar [C] en Partie 5 et Partie 7 comme montré ci-dessous. Serrez avec le tournevis Phillips.
C*8
Étape 9

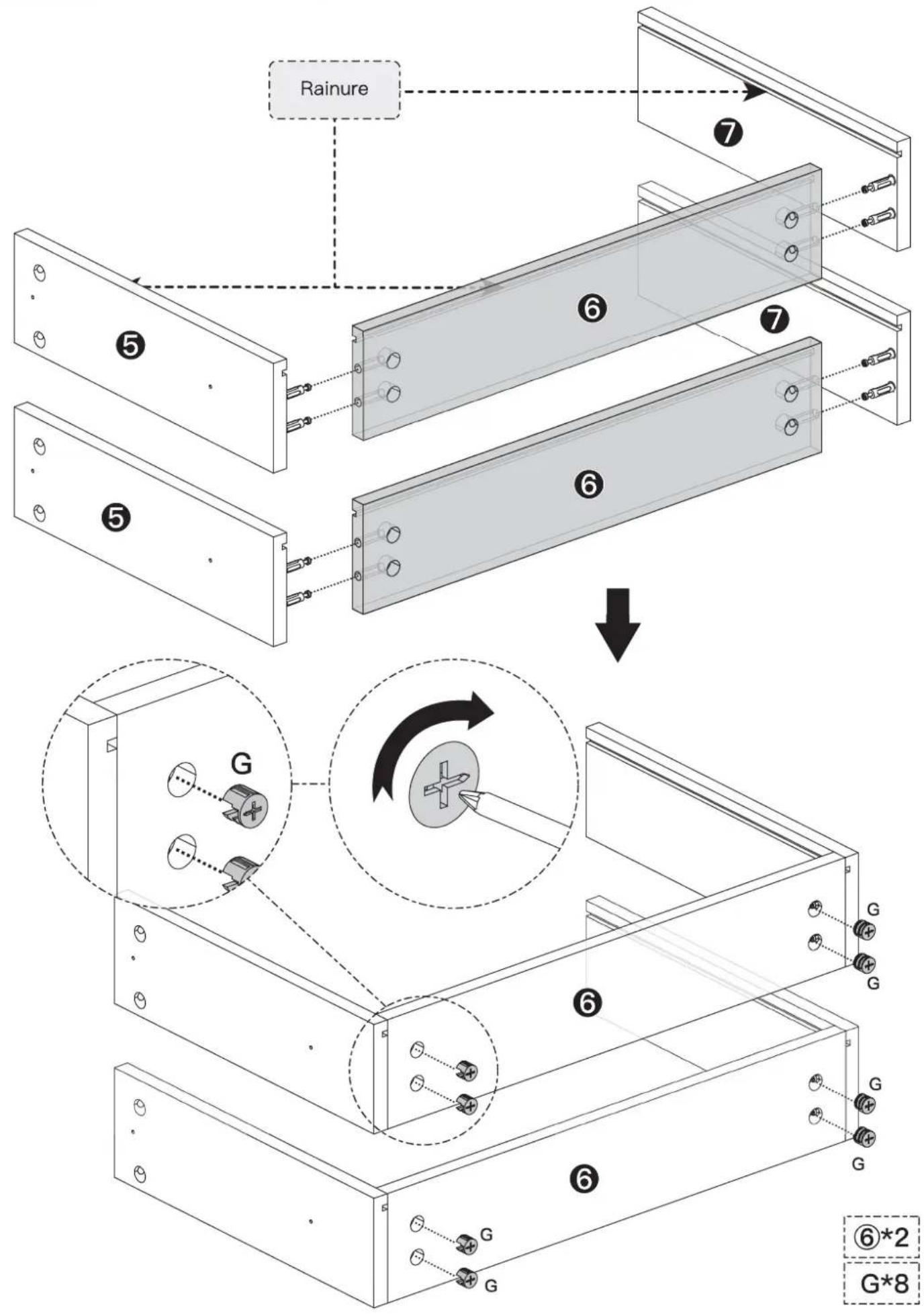

Assemblez la partie 5, la partie 6 et la partie 7 comme indiqué. Insérez [G] dans la partie 6 comme indiqué et serrez avec un tournevis Philips.

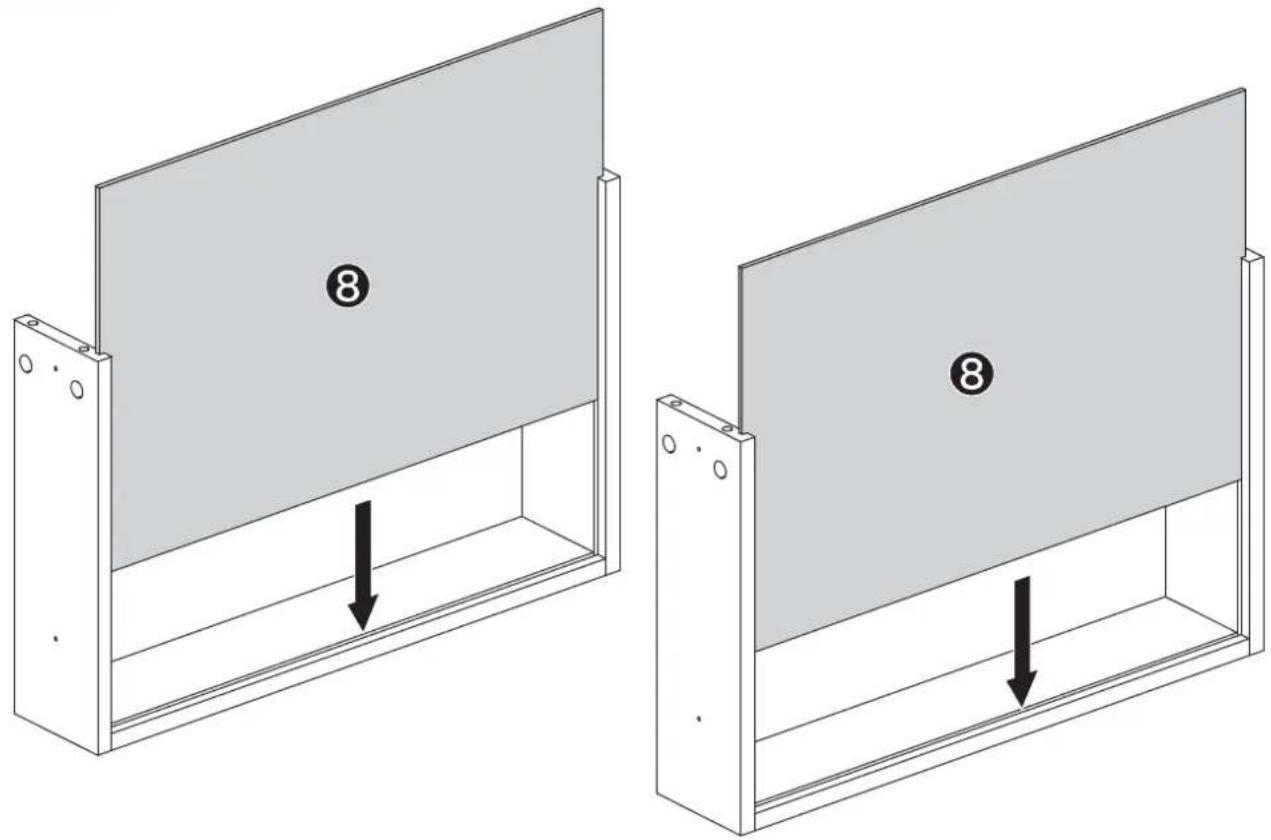

Installez la partie 8 dans celles assemblées à l'étape précédente.

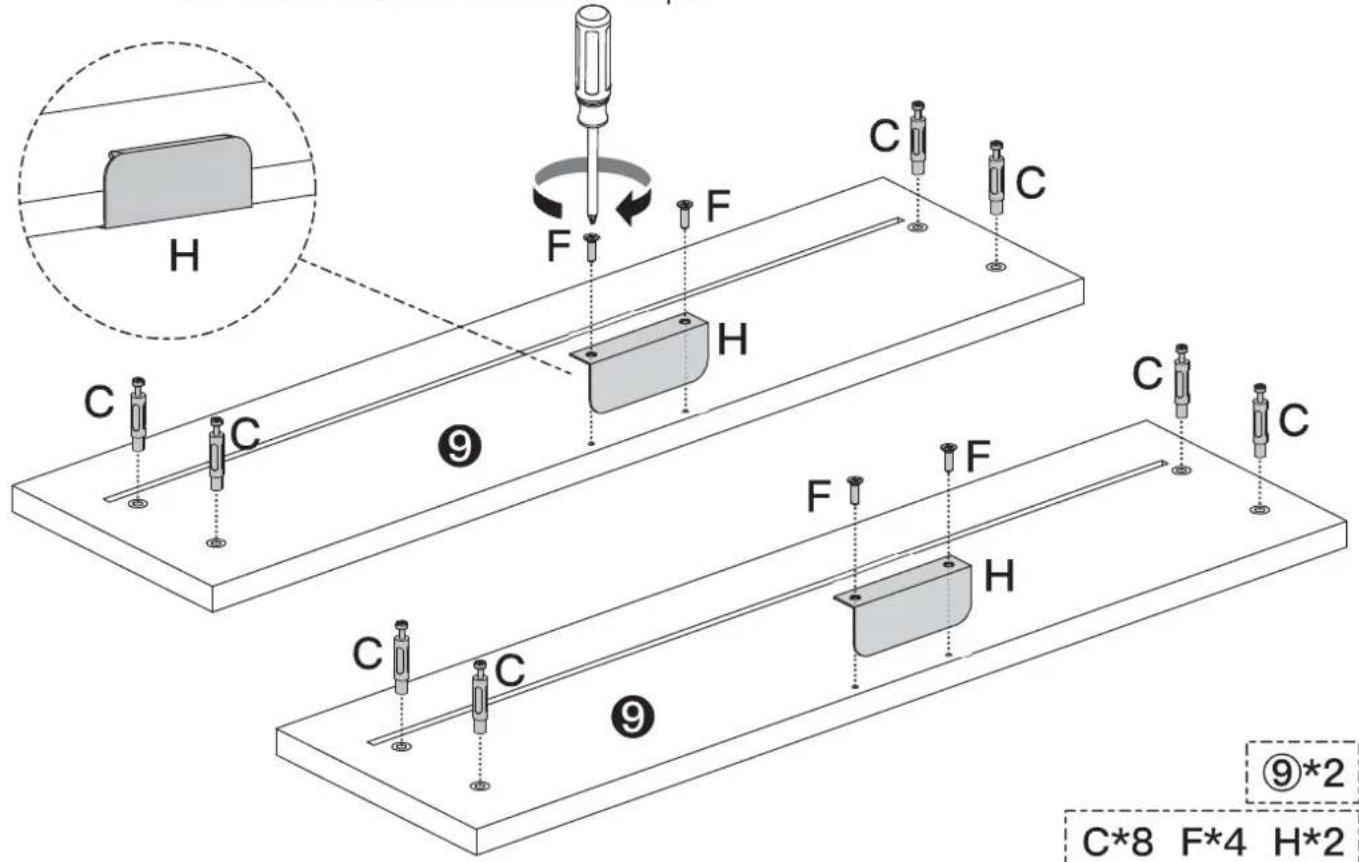

Installez [C] sur la pièce 9 aux endroits indiqués ci-dessous. Serrez avec un tournevis Phillips. Attachez [H] à la pièce 9 et fixez-la avec la vis [F] comme illustré. Serrez avec un tournevis Philips.


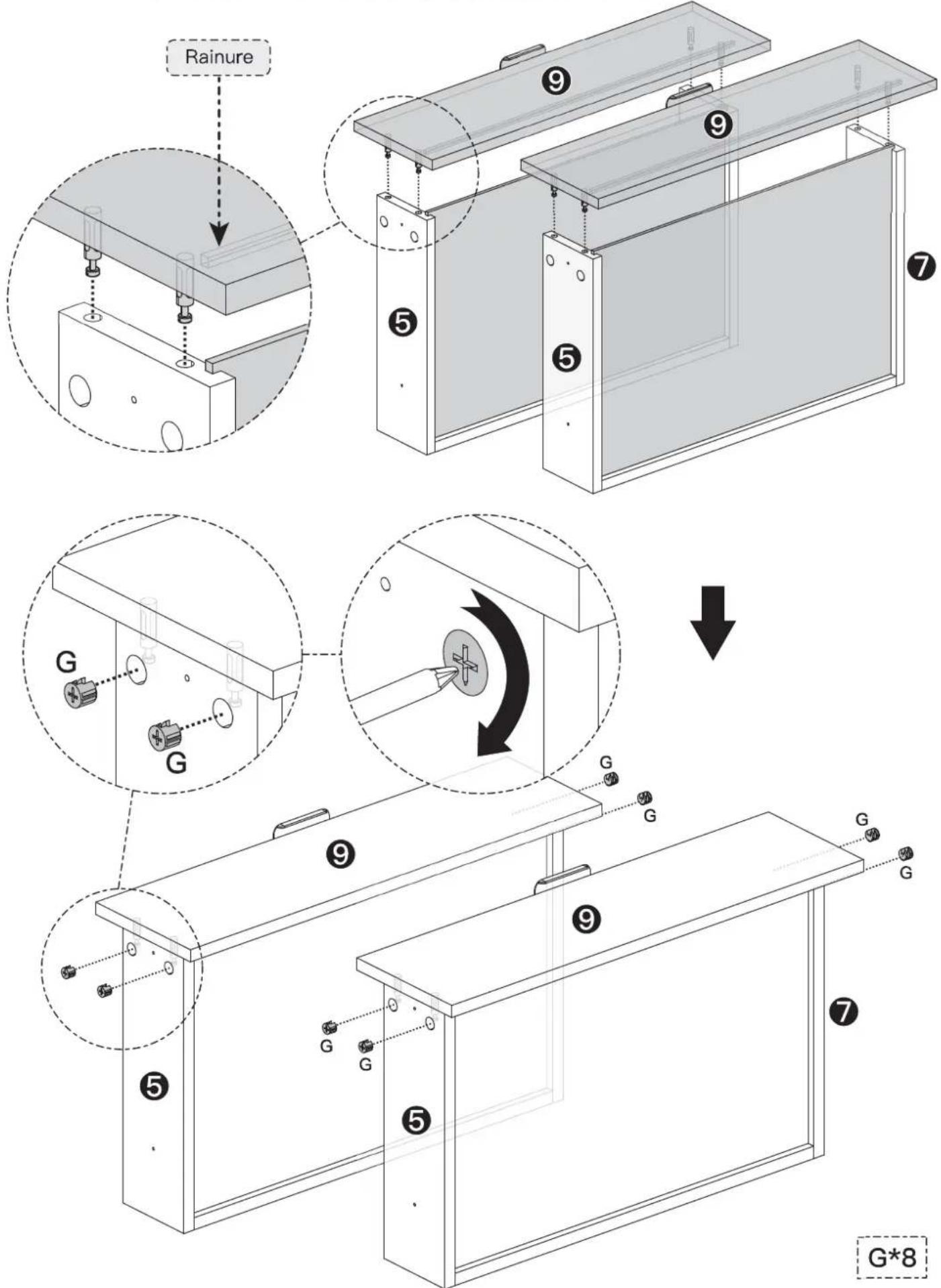

En faisant attention à l'orientation de la rainure, installez la pièce 9 sur le produit terminé à l'étape 10. Insérez [G] dans les trous de la partie 5 et de la partie 7. Serrez avec le tournevis Phillips pour fixer l'ensemble.

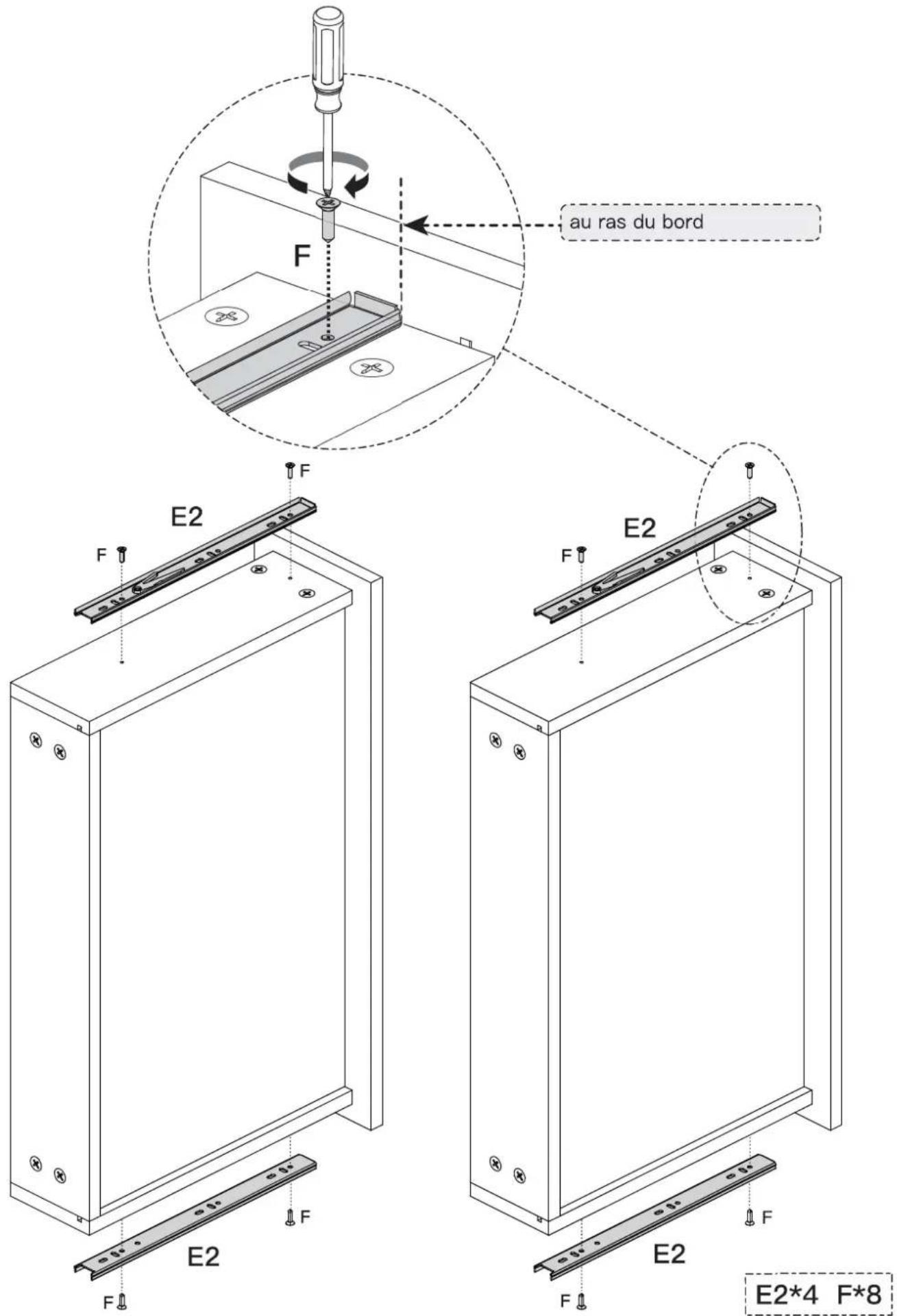

Installez [E2] sur la pièce terminée à l'étape précédente avec la vis [F] et serrez avec un tournevis Phillips.

Étape 14

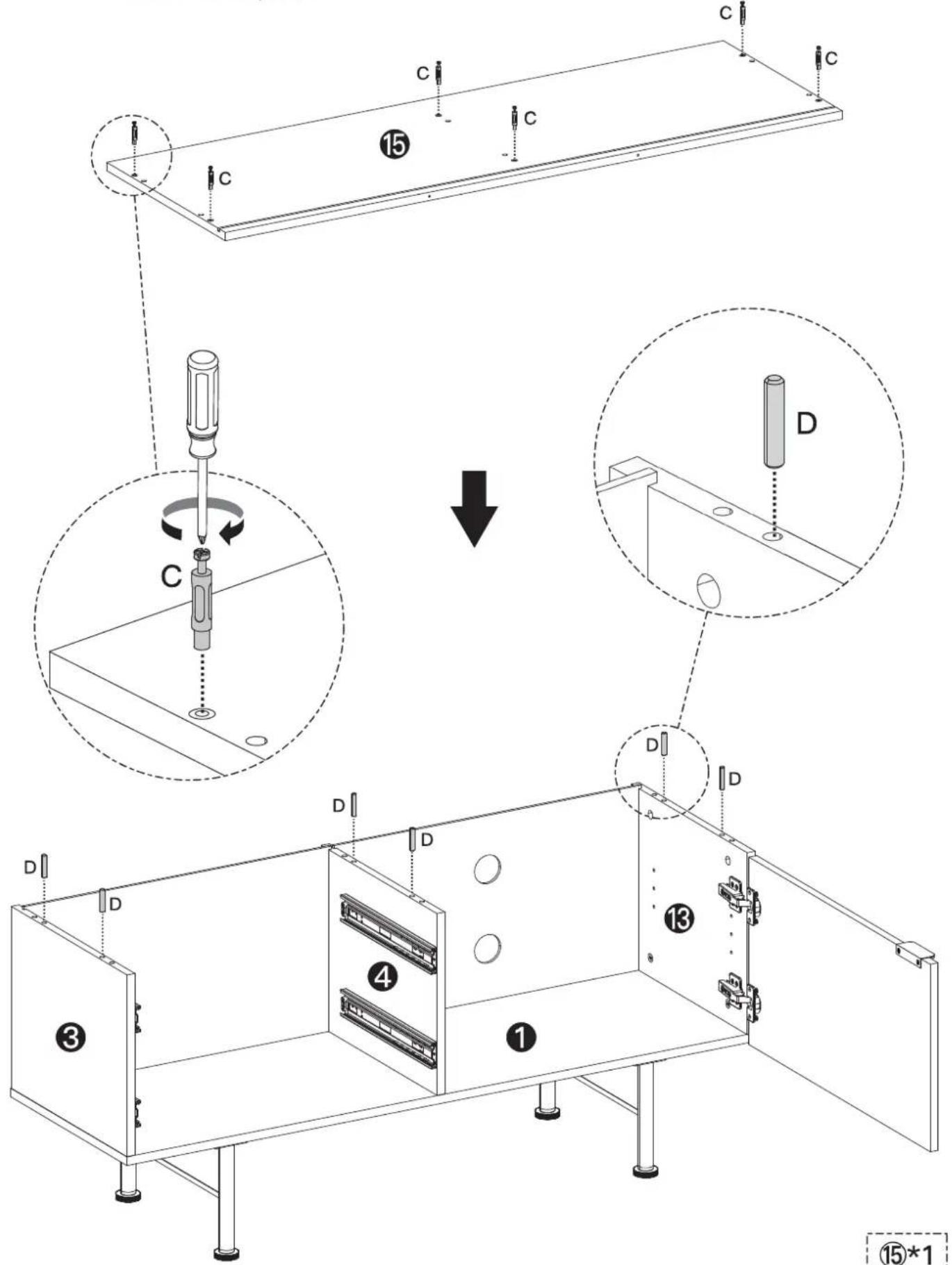

Installez [C] sur la pièce 15 et serez-la en utilisant un tournevis Phillips. Insérez [D] dans la partie 3, la partie 4, la partie 13 comme montré assurez-vous qu'ils sont bien en place.

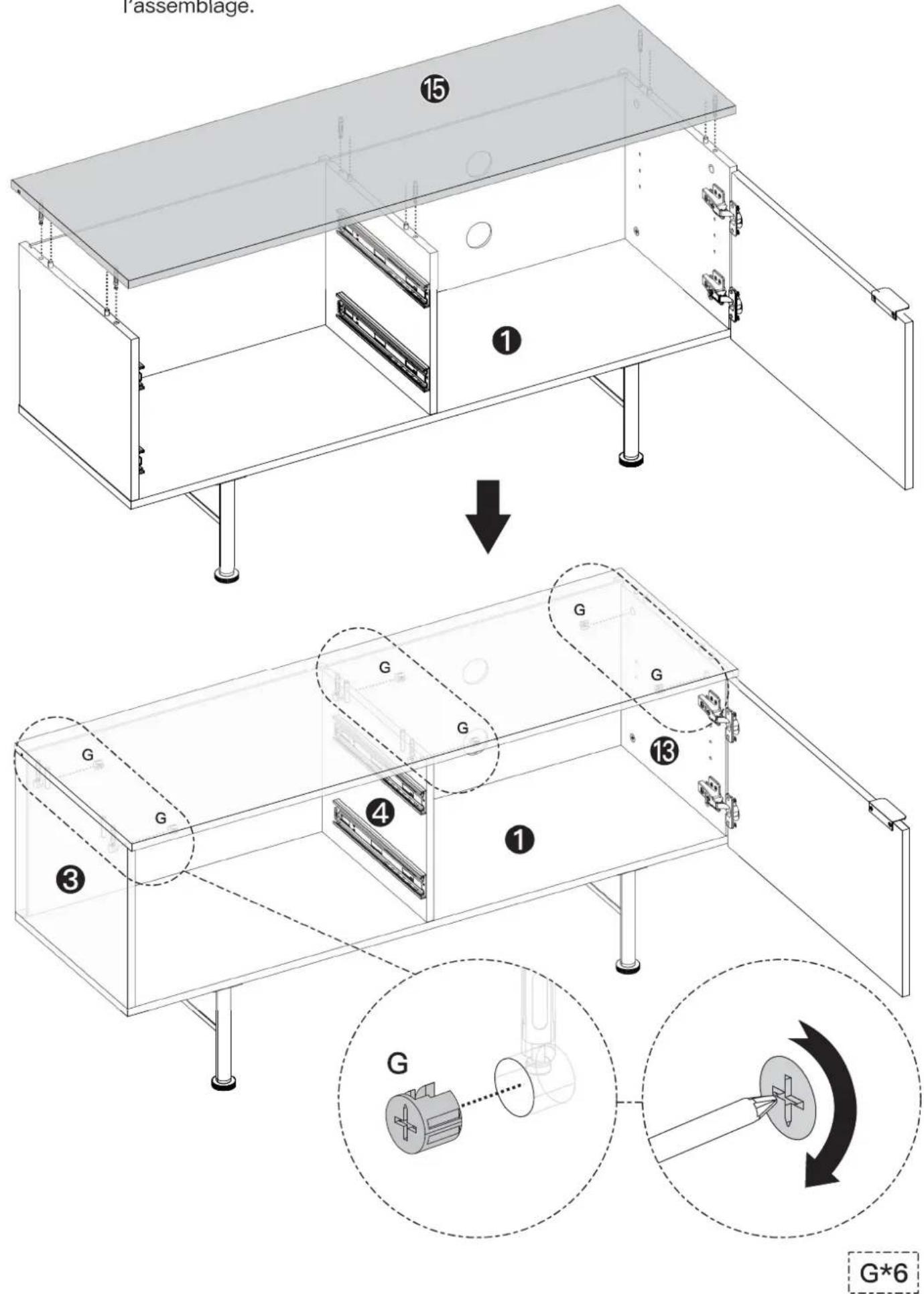

Retournez et installez la pièce 15 sur la pièce 1. Insérez [G] dans la partie 3, la partie 4, la partie 13 et la et serrez avec un tournevis Phillips pour pour le fixer à l'assemblage.

Étape 16

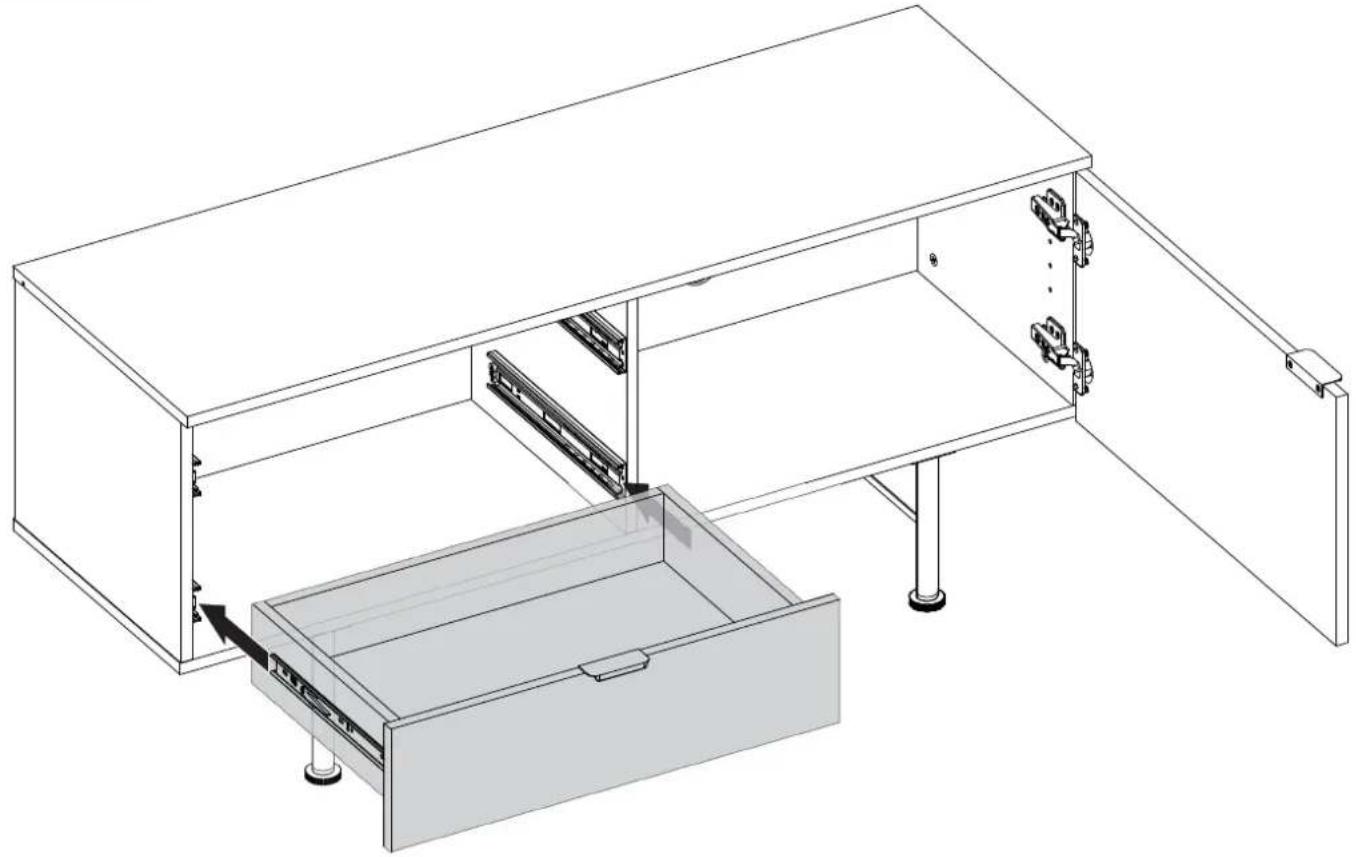

Après avoir aligné les rails, fixez le tiroir dans le meuble de Télévision terminé.

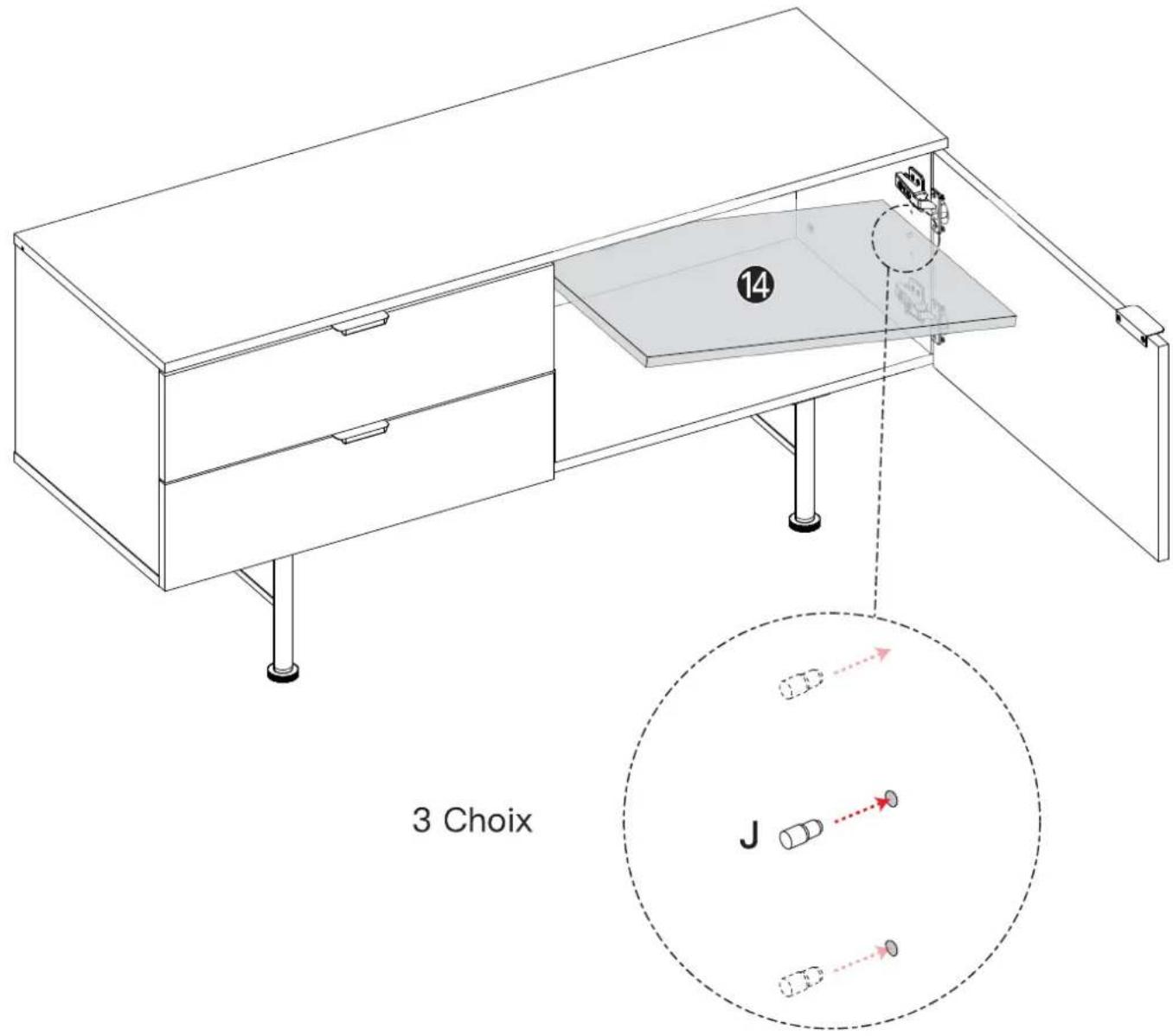

Après avoir installé [J] sur les deux côtés du meuble de Télévision, placez la pièce 14 sur [J].
J*4
Étape 18

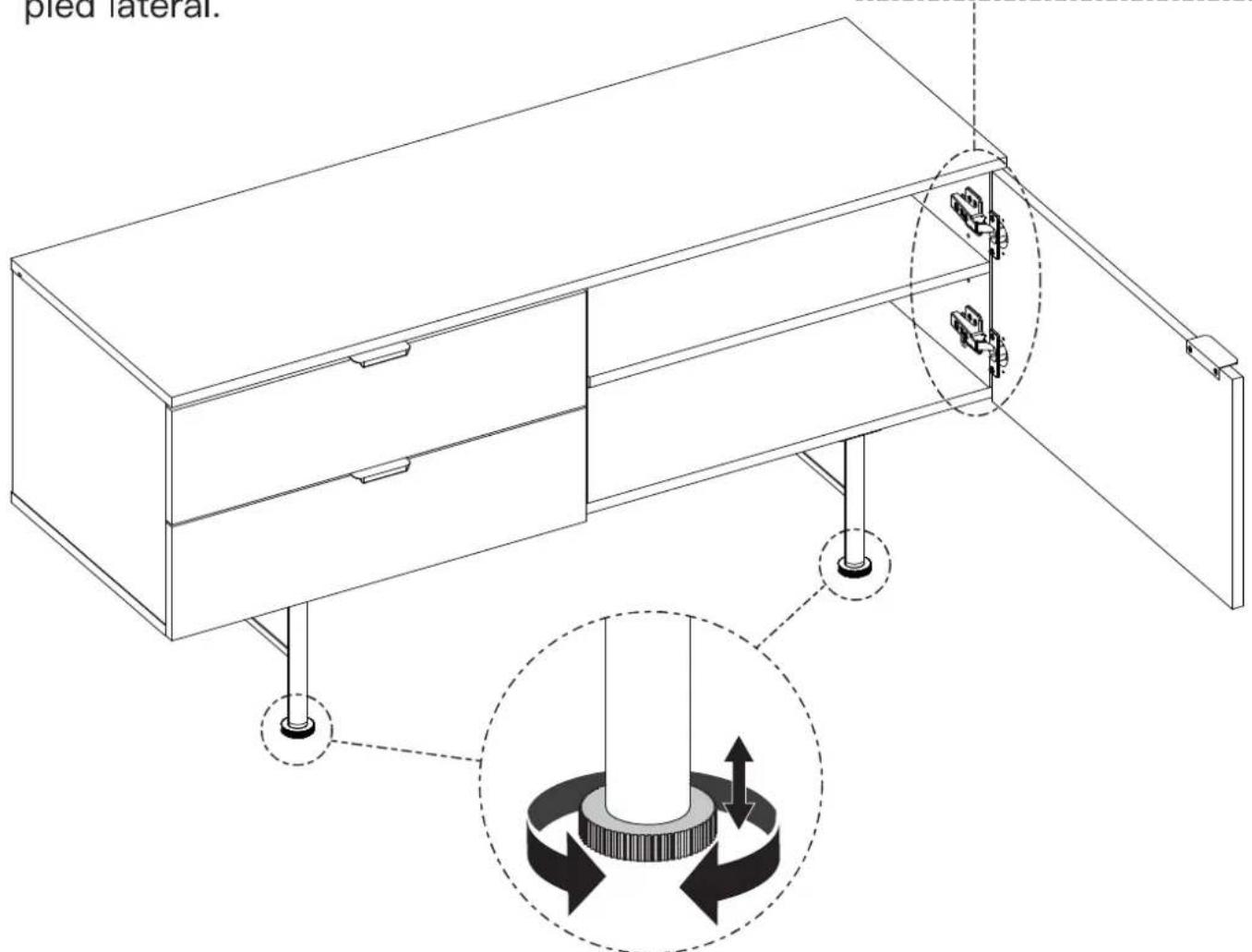

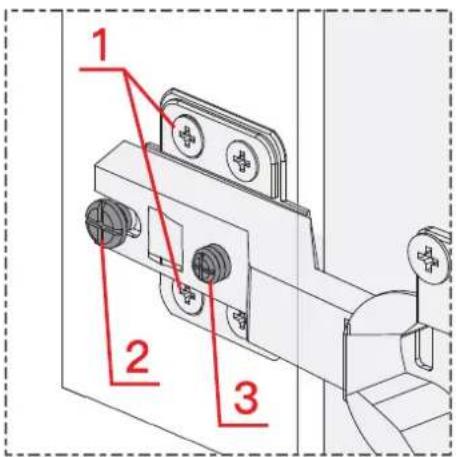

Ouvrez et fermez les portes afin de vous assurer qu'elles sont bien alignées et se ferment correctement. Si vous vous rendez compte que les portes doivent être légèrement ajustées, tournez la vis appropriée, comme illustré. La charnière réglable à trois voies peut être utilisée afin d'aligner parfaitement les portes :
- Pour ajuster la porte vers le haut ou vers le bas.
- Pour ajuster la porte vers l'avant ou l'arrière.
- Pour ajuster la porte vers la droite ou la gauche.
Tournez la Vis de réglage dans le sens des ai-guilles d'une montre afin de réduire l'écart entre la porte et le pied latéral.
Tournez la vis de réglage dans le sens antiho- raire afin d'agrandir l'espace entre la porte et le pied latéral.
Étape 19 (Optionnel)

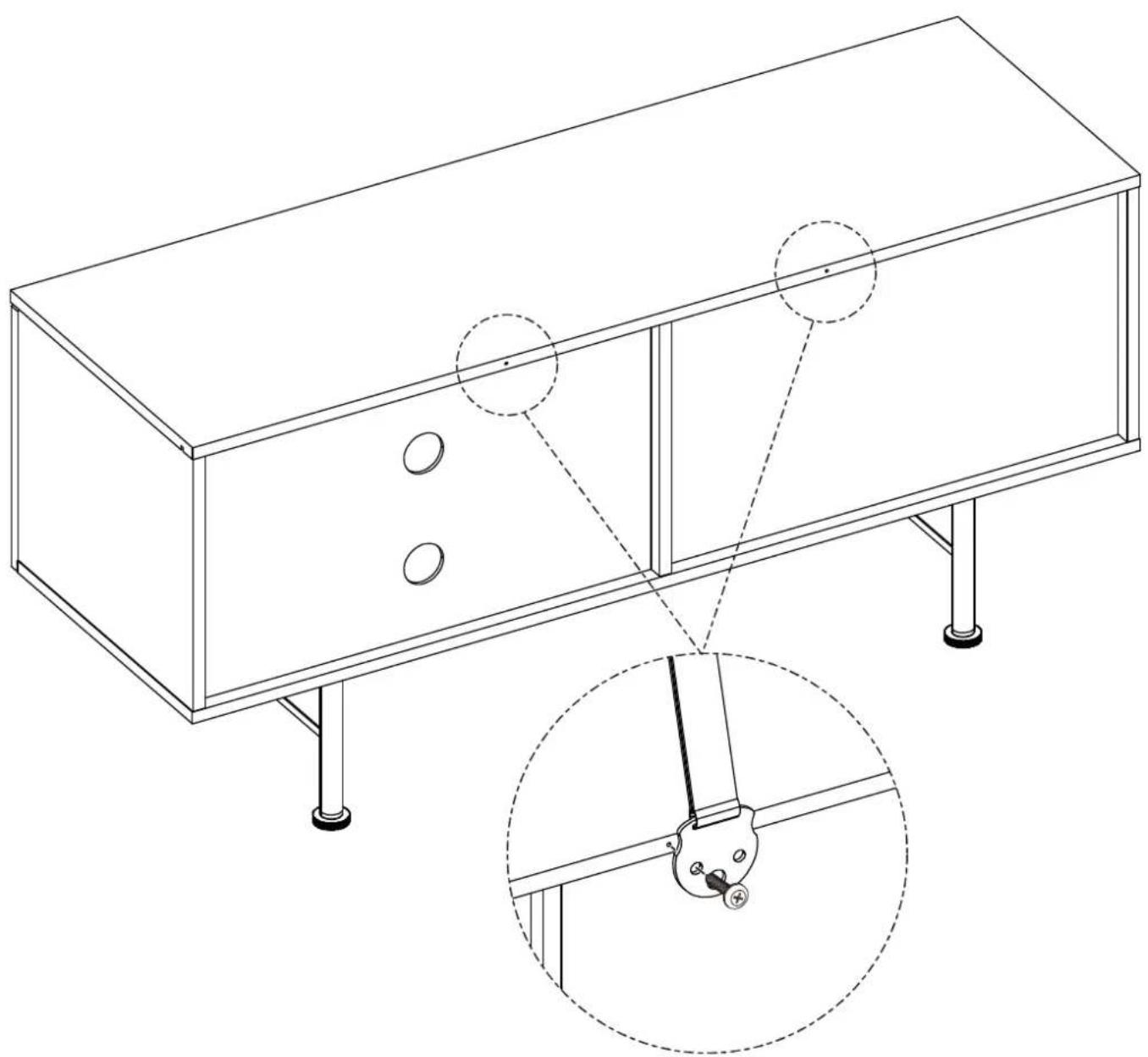

Les trous sont les points de connexion pour les sangles de sécurité des supports TV de table ErgoAV™.

REMARQUE : Utilisez le matériel du support de table pour téléviseur pour le fixer au support de téléviseur.
