Type de produit	Meuble TV
Marque	ErgoAV
Modèle	ERFFL4-01BB
Capacité de poids étagère supérieure	68 kg (150 lbs)
Capacité de poids tiroir	6.8 kg (15 lbs)
Capacité de poids étagère moyenne	13.6 kg (30 lbs)
Capacité de poids étagère inférieure	27.2 kg (60 lbs)
Nombre de tiroirs	1
Nombre de portes	2
Réglage des portes	Charnières réglables 3 voies (haut/bas, avant/arrière, gauche/droite)
Niveleurs réglables	Oui
Compatibilité sangle de sécurité	Supports TV ErgoAV (matériel non inclus)
Assemblage requis	Oui
Outils fournis	Clé Allen
Outils nécessaires non fournis	Tournevis Phillips
Contenu de l'emballage	18 pièces numérotées et visserie
Service client	Tél. [phone], email [e-mail]
Sécurité	Ne pas dépasser les capacités de poids indiquées
Nettoyage	Essuyer avec un chiffon doux et sec
Alimentation	Aucune (meuble non électrique)

FOIRE AUX QUESTIONS - ERFFL4-01BB ErgoAV

Comment assembler le meuble TV ErgoAV ERFFL4-01BB ?

Suivez les instructions étape par étape fournies dans le manuel. Assurez-vous d'avoir un tournevis Phillips (non fourni) et utilisez la clé Allen incluse. Commencez par fixer les pièces 2 sur la pièce 1, puis assemblez les glissières de tiroir, etc.

Quelle est la capacité de poids maximale du meuble ?

L'étagère supérieure supporte 150 lbs (68 kg), l'étagère inférieure 60 lbs (27,2 kg), l'étagère moyenne 30 lbs (13,6 kg) et le tiroir 15 lbs (6,8 kg). Ne dépassez jamais ces limites.

Comment régler les portes si elles ne ferment pas correctement ?

Utilisez les charnières réglables à trois voies. Tournez la vis de réglage dans le sens horaire pour réduire l'écart, ou antihoraire pour l'augmenter. Vous pouvez ajuster la porte vers le haut/bas, avant/arrière ou gauche/droite.

Le meuble est-il livré avec les outils nécessaires ?

Le meuble inclut une clé Allen [J]. Vous aurez besoin d'un tournevis Phillips (non fourni) pour certaines étapes.

Puis-je utiliser ce meuble pour un téléviseur de grande taille ?

Oui, tant que le poids du téléviseur ne dépasse pas la capacité de l'étagère supérieure (68 kg). Vérifiez également les dimensions de votre téléviseur par rapport à l'espace disponible.

Comment niveler le meuble sur un sol inégal ?

Utilisez les niveleurs réglables situés sous le meuble. Tournez-les pour ajuster la hauteur et stabiliser le meuble.

Que faire si une pièce est manquante ou endommagée ?

Contactez le service client au [phone] ou par email à [e-mail]. Indiquez le modèle ERFFL4-01BB et la pièce concernée.

Comment fixer le meuble au mur pour plus de sécurité ?

Utilisez les trous de connexion à l'arrière (étape 22) pour attacher les sangles de sécurité d'un support TV ErgoAV (vendu séparément). Fixez le support au meuble et au mur.

Le tiroir a-t-il une capacité de poids limitée ?

Oui, le tiroir supporte un maximum de 15 lbs (6,8 kg). Ne le surchargez pas pour éviter d'endommager les glissières.

Comment nettoyer le meuble ?

Essuyez avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de liquides agressifs qui pourraient endommager la finition.

MODE D'EMPLOI ERFFL4-01BB ErgoAV

Consignes de sécurité importantes

- Veuillez lire attentivement toutes les instructions avant de tenter l'installation. Si vous ne comprenez pas les instructions, si vous avez des préoccupations ou des questions, veuillez contacter notre ligne d'assistance technique au (877) 419–7832 ou le service client à [e-mail].

ATTENTION : Évitez risques de blessures et de dommages matériels !

• N'utilisez pas ce produit à des fins qui ne sont pas explicitement spécifiées dans ce manuel. Ne dépassez pas la capacité de charge. Nous ne sommes pas responsables des dommages ou blessures causés par un montage incorrect, un assemblage incorrect ou une utilisation inappropriée.
• Les informations contenues dans ce manuel ne couvrent pas toutes les conditions ou variables possibles en relation avec l'installation de ce produit. Les informations fournies dans ce document sont susceptibles d'être modifiées sans préavis.

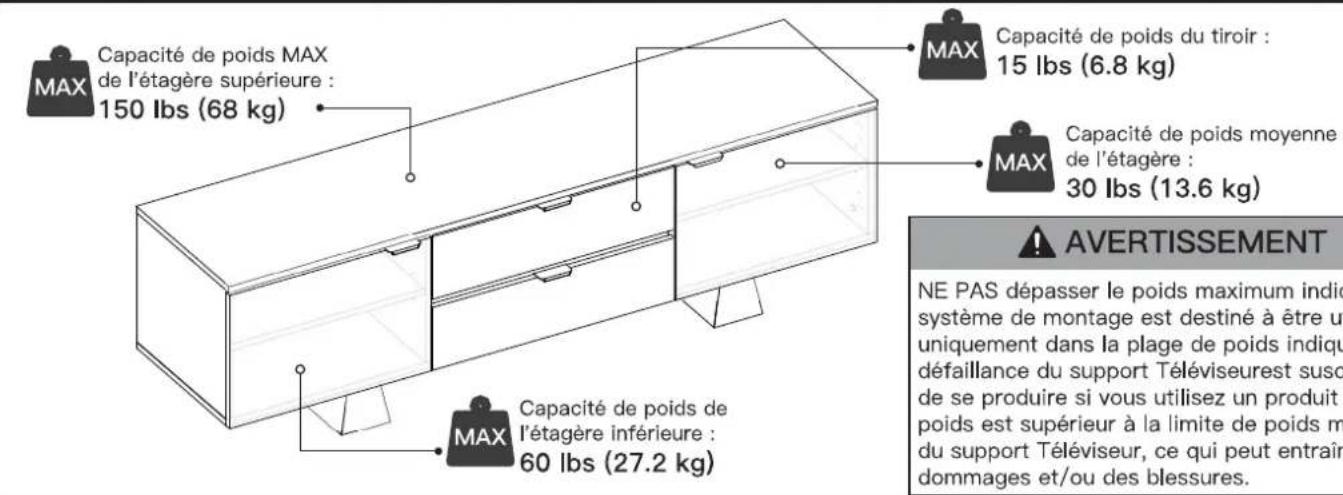

Restrictions de poids

CAPACité de poids MAX de l'étagère supérieure : 150 lbs (68 kg) MAX CAPACité de poids du tiroir : 15 lbs (6.8 kg) MAX Capacité de poids moyenne de l'étagère : 30 lbs (13.6 kg) MAX CAPACité de poids de l'étagère inférieure : 60 lbs (27.2 kg) AVERTISSEMENT NE PAS dépasser le poids maximum indie système de montage est destiné à être un uniquement dans la plage de poids indiqu défaillance du support Téléviseurest susc de se produire si vous utilisez un produit poids est supérieur à la limite de poids m du support Téléviseur, ce qui peut entraîn dommages et/ou des blessures.

! AVERTISSEMENT

NE PAS dépasser le poids maximum indiqué. Ce système de montage est destiné à être utilisé uniquement dans la plage de poids indiquée. Une défaillance du support Téléviseurest susceptible de se produire si vous utilisez un produit dont le poids est supérieur à la limite de poids maximale du support Téléviseur, ce qui peut entraîner des dommages et/ou des blessures.

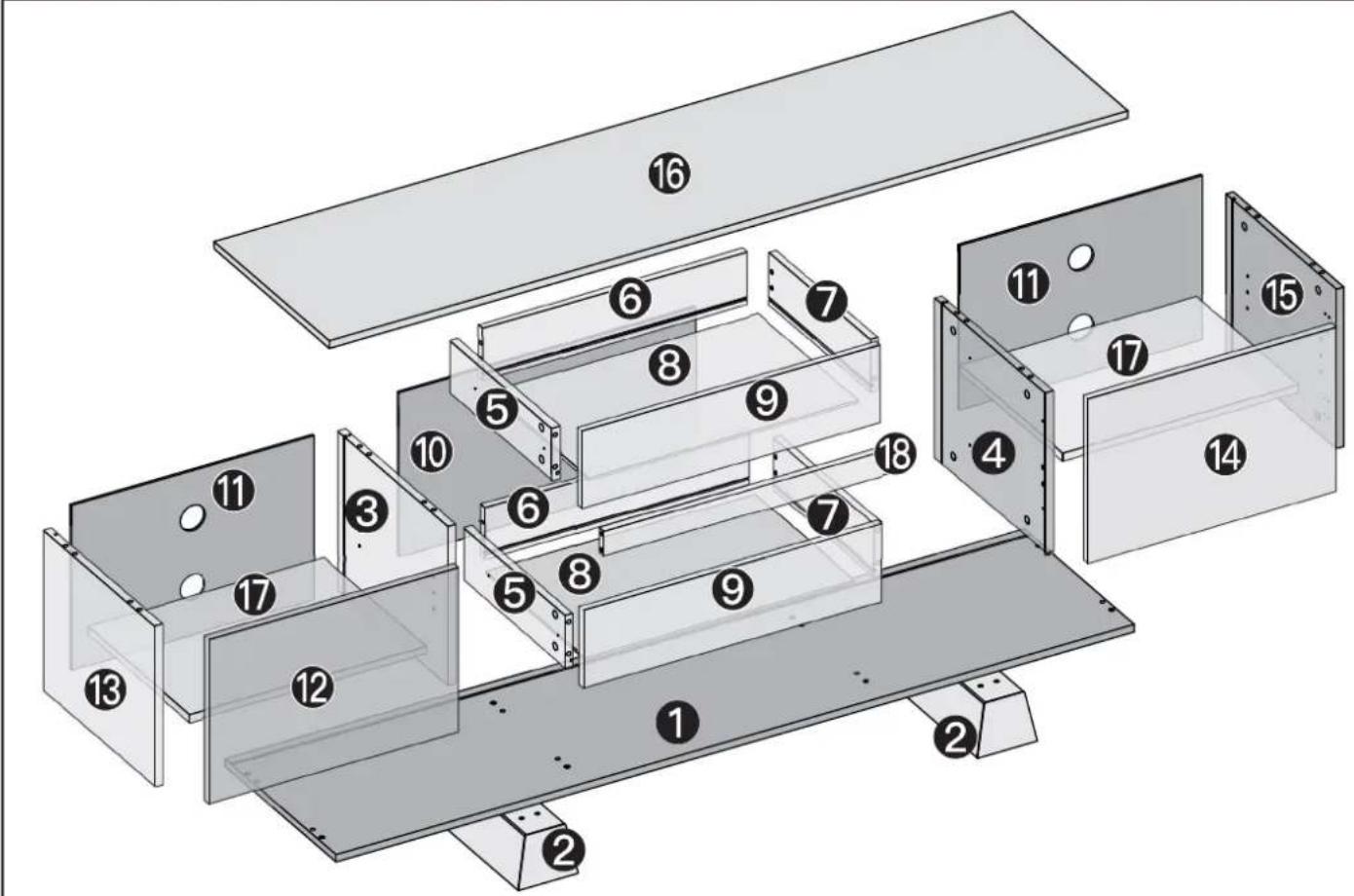

Pièces et matériel fournis

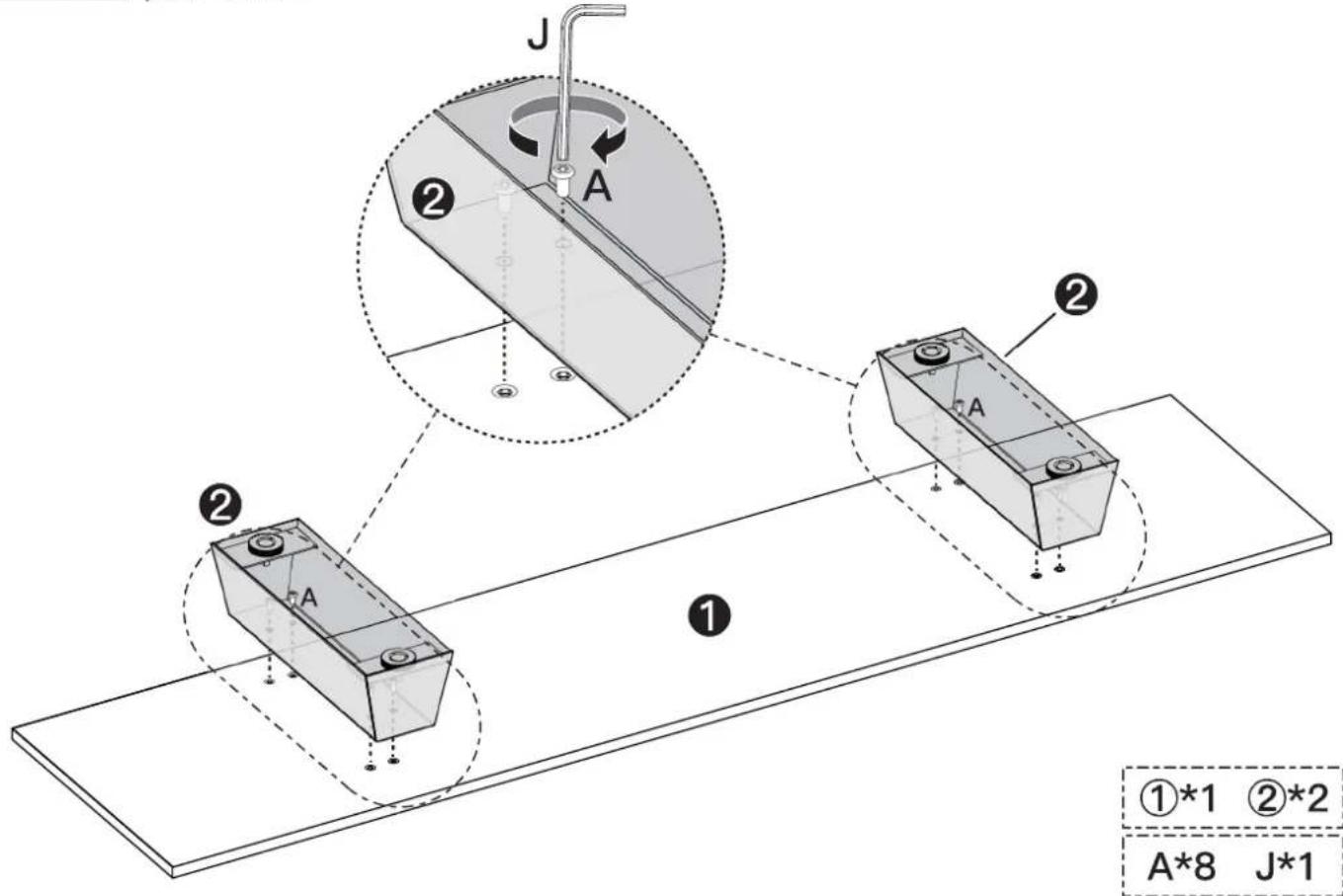

Installez la pièce 2 sur la pièce 1 en utilisant le boulon [A] et utilisez la clé Allen [J] pour serrer.

①*1 ②*2 A*8 J*1

Étape 2

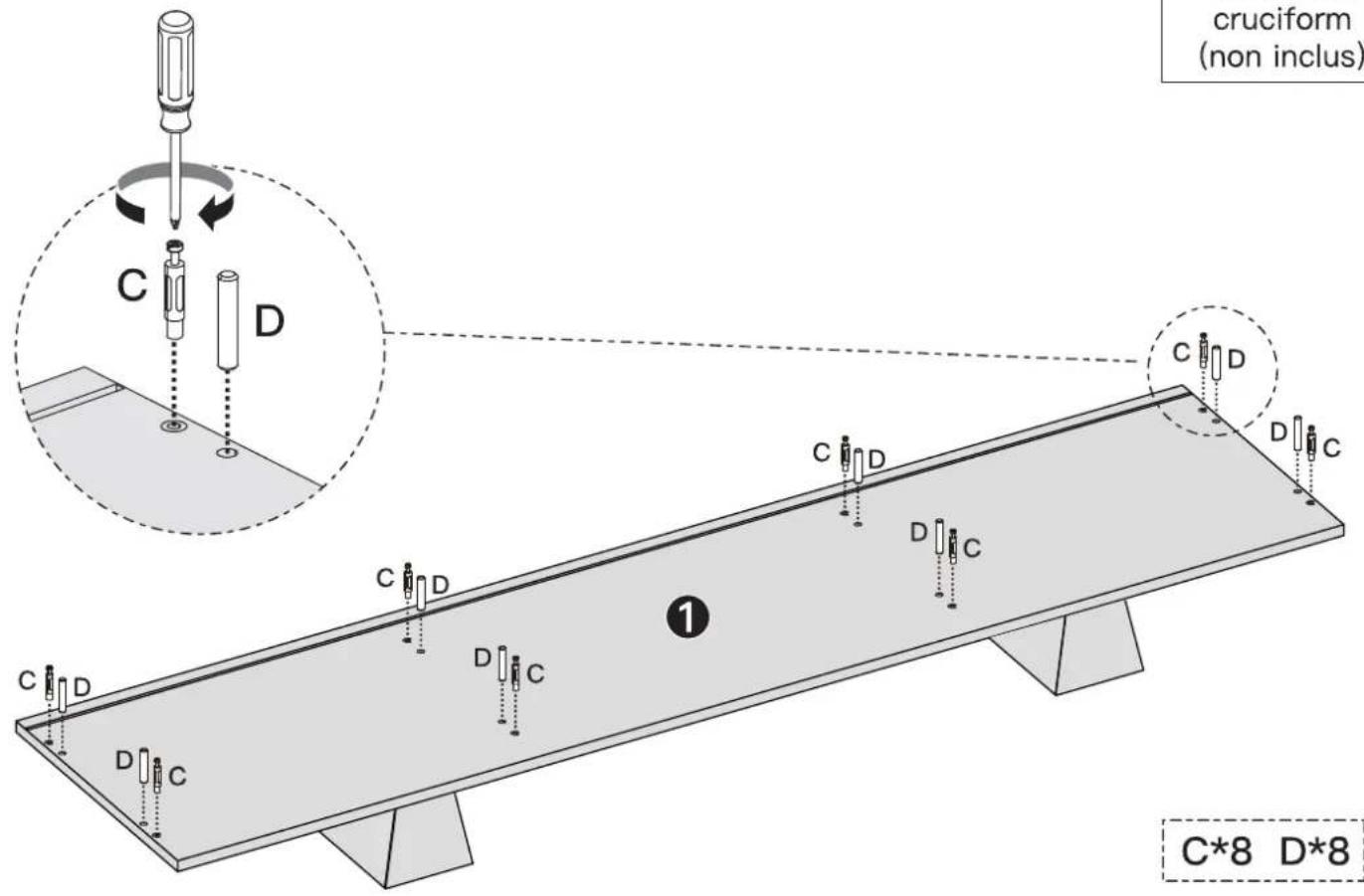

Installez [C], [D] sur la partie 1 comme montré ci-dessous. Utilisez le tournevis Phillips pour serrer la pièce [C].

cruciform (non inclus) C D C D C D D C C C*8 D*8

Préparer la glissière du tiroir. Répéter les étapes jusqu'à ce que les 4 glissières soient préparées.

3-1 Déployer le côté du tiroir.

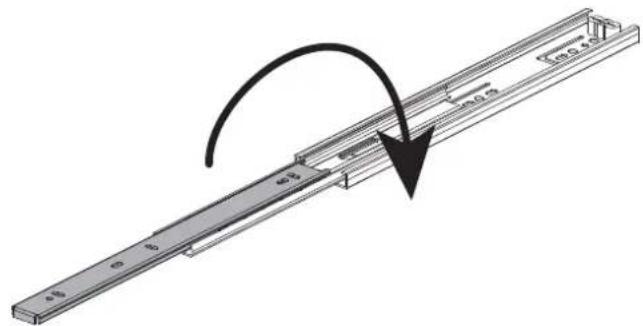

3-2 Retourner la glissière du tiroir.

Côté du tiroir

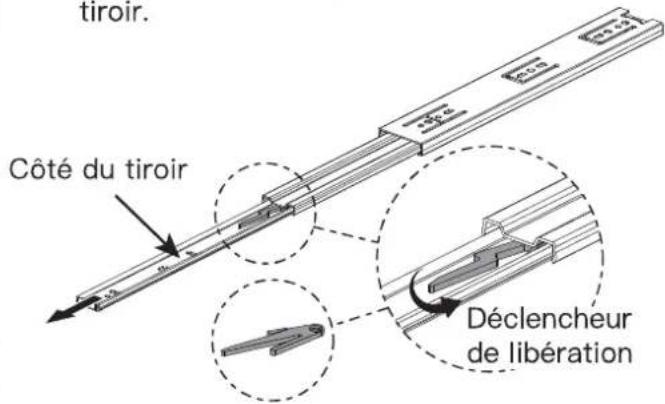

3-3 Faites progresser la gâchette tel qu'indiqué ci-dessous tout en tirant sur le côté du tiroir.

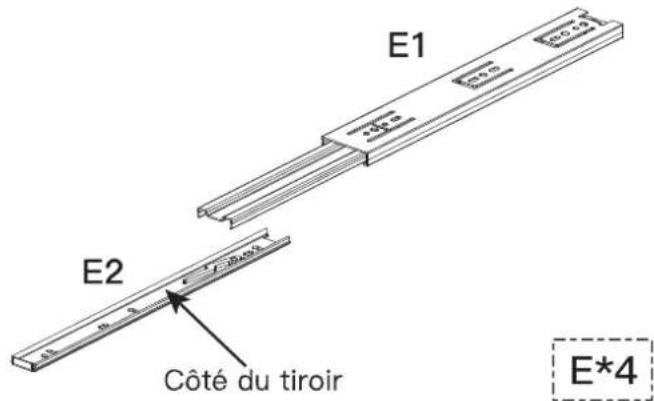

3-4 Séparez le côté du tiroir de l'ensemble de la glissière du tiroir.

tiroir. Côté du tiroir Déclencheur de libération

E1 E2 CÔté du tiroir E*4

Étape 4

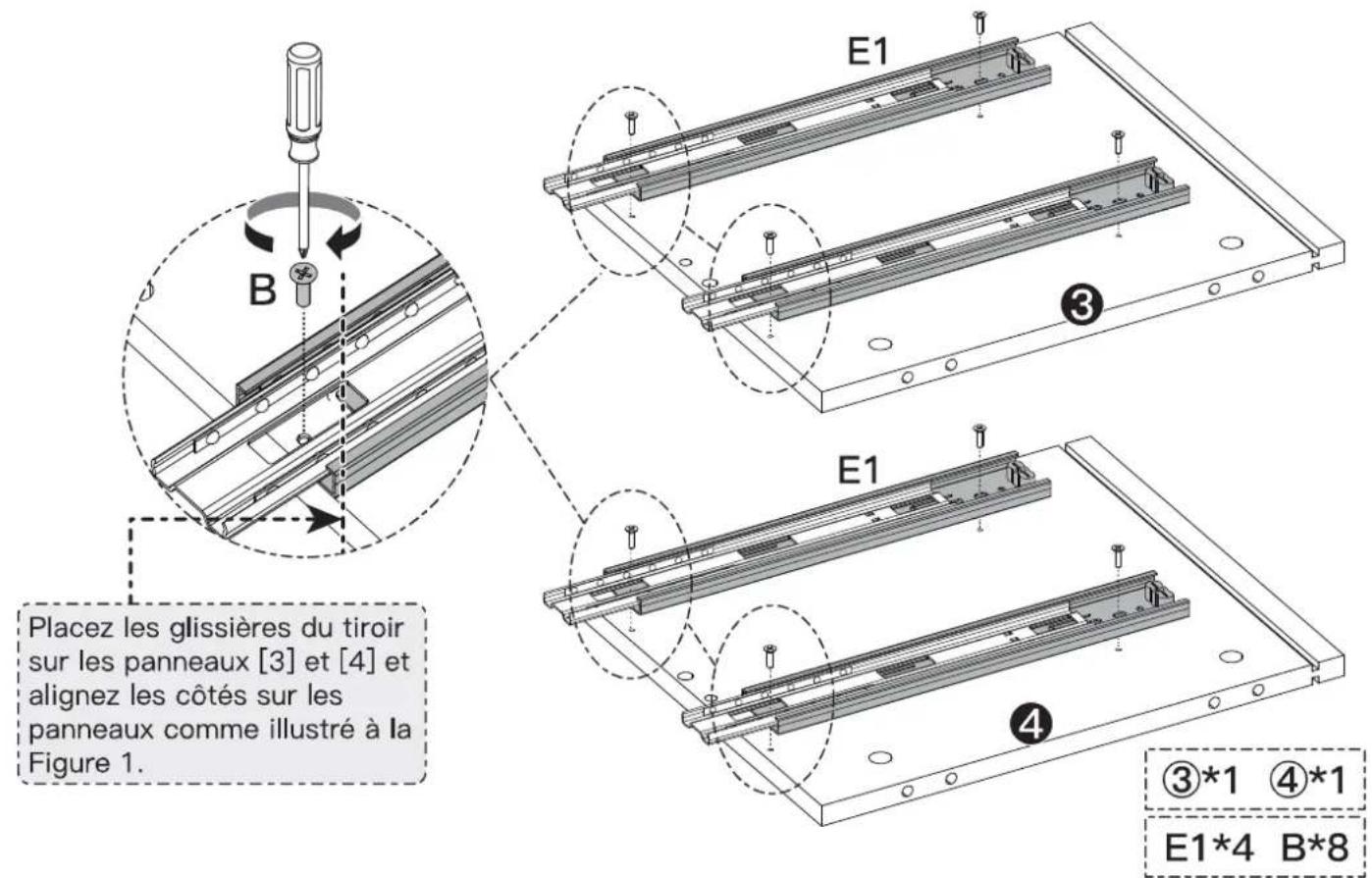

Installez [E1] sur le côté avec les trous de vis de la partie 3 et de la partie 4 en utilisant la vis [B].

E1 B Placez les glissières du tiroir sur les panneaux [3] et [4] et alignez les côtés sur les panneaux comme illustré à la Figure 1. E1 E1*4 B*8 ③*1 ④*1 ④

Étape 5

Insérez [D] dans la partie 3 et la partie 4, assurez-vous qu'elles sont bien en place. Installez [C] dans la partie 3 et la partie 4 et serrez en utilisant le tournevis Phillips.

③ D C ④ C D C*2 D*

C*2 D*2

Étape 6

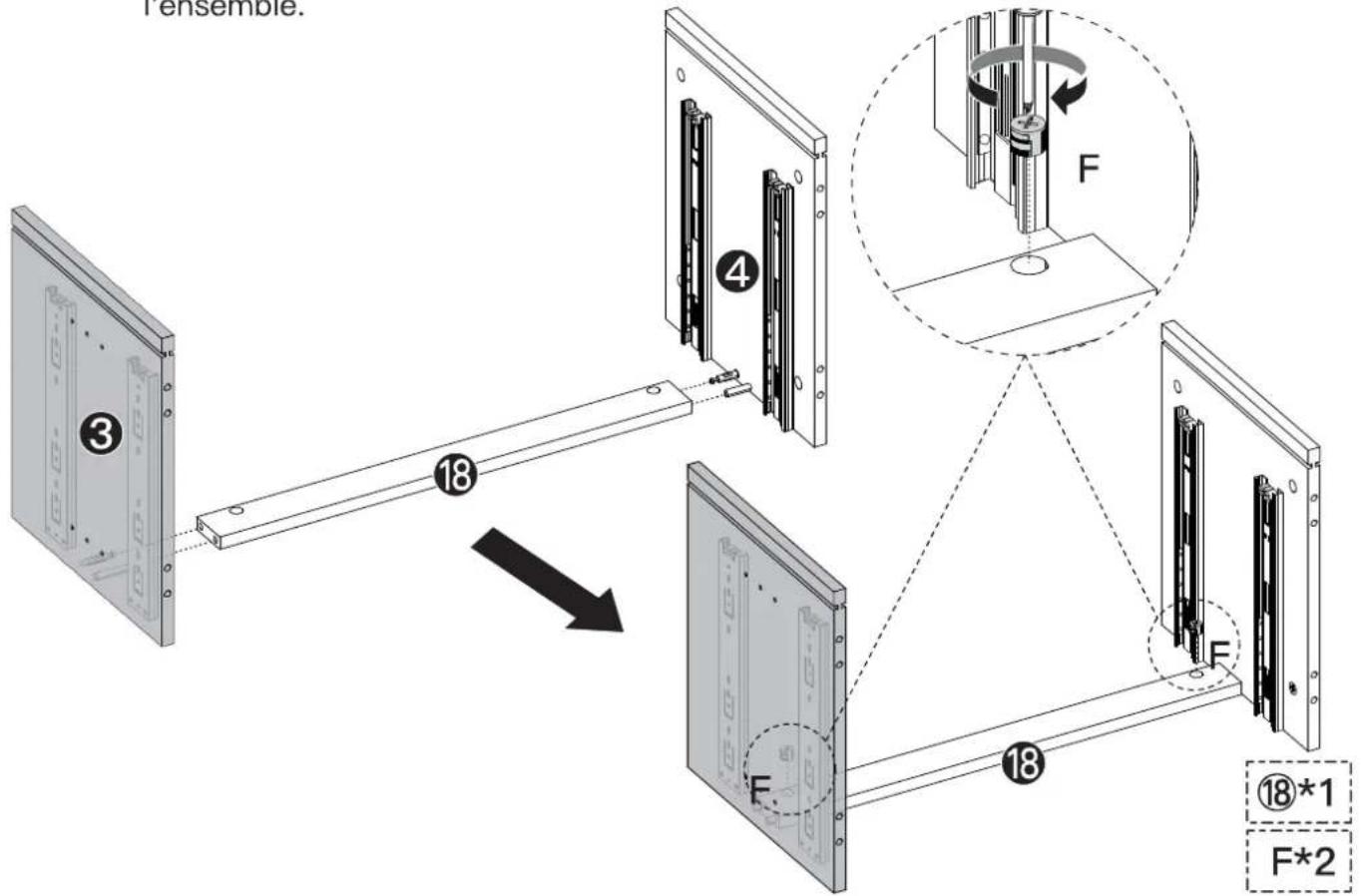

Glissez la partie 3 et la partie 4 dans la partie 18 comme montré ci-dessous. Insérez [F] dans la partie 18 et serrez en utilisant le tournevis Phillips pour fixer l'ensemble.

Étape 7

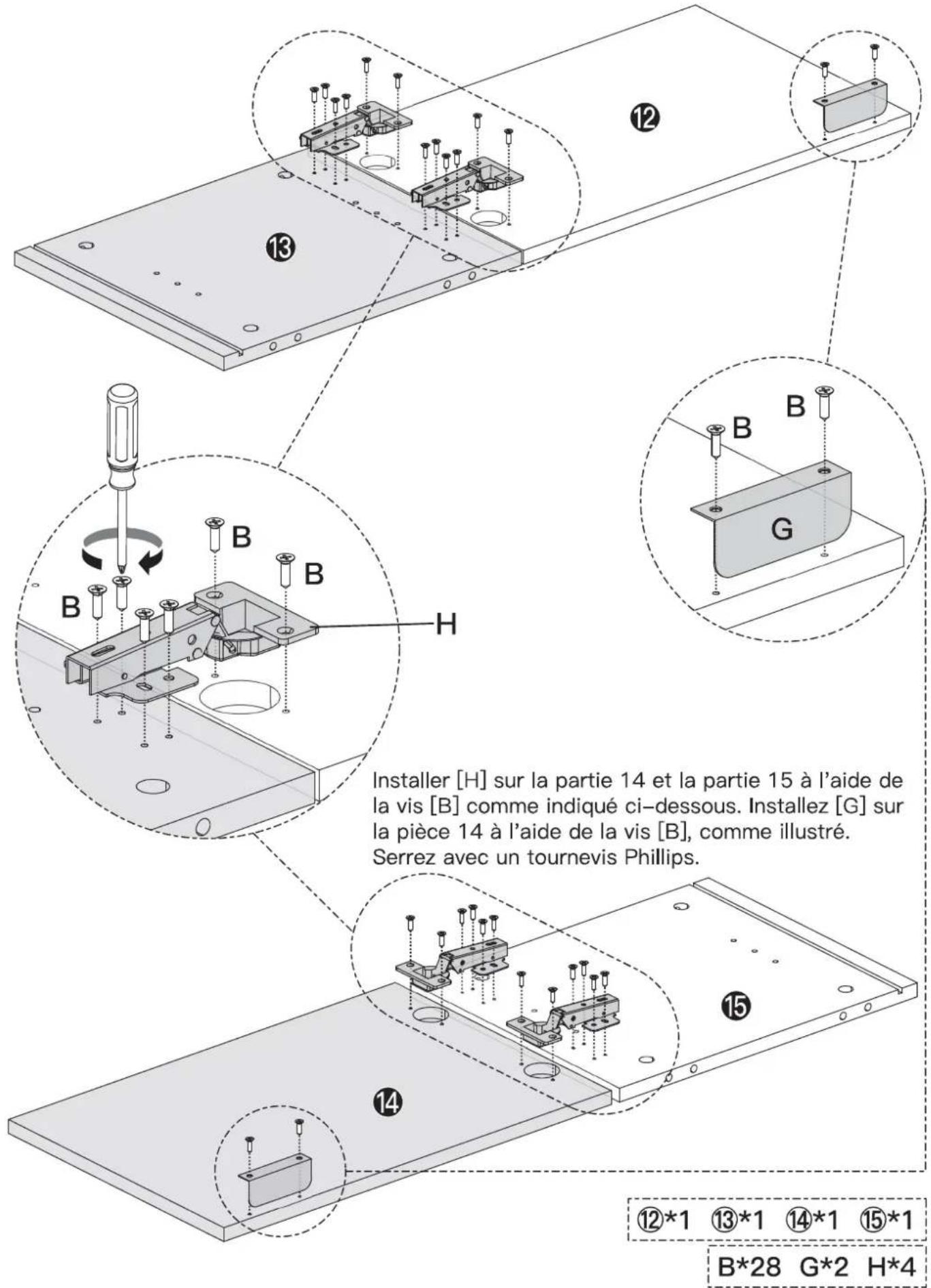

Installez [H] sur la partie 12 et la partie 13 à l'aide de la vis [B], comme illustré ci-dessous. Installer [G] sur la pièce 12 en utilisant la vis [B] comme indiqué. Serrer avec un tournevis Phillips.

12 13 B B B B B B H Installer [H] sur la partie 14 et la partie 15 à l'aide de la vis [B] comme indiqué ci-dessous. Installez [G] sur la pièce 14 à l'aide de la vis [B], comme illustré. Serrez avec un tournevis Phillips. 15 14 12*1 13*1 14*1 15*1 B*28 G*2 H*4

Étape 8

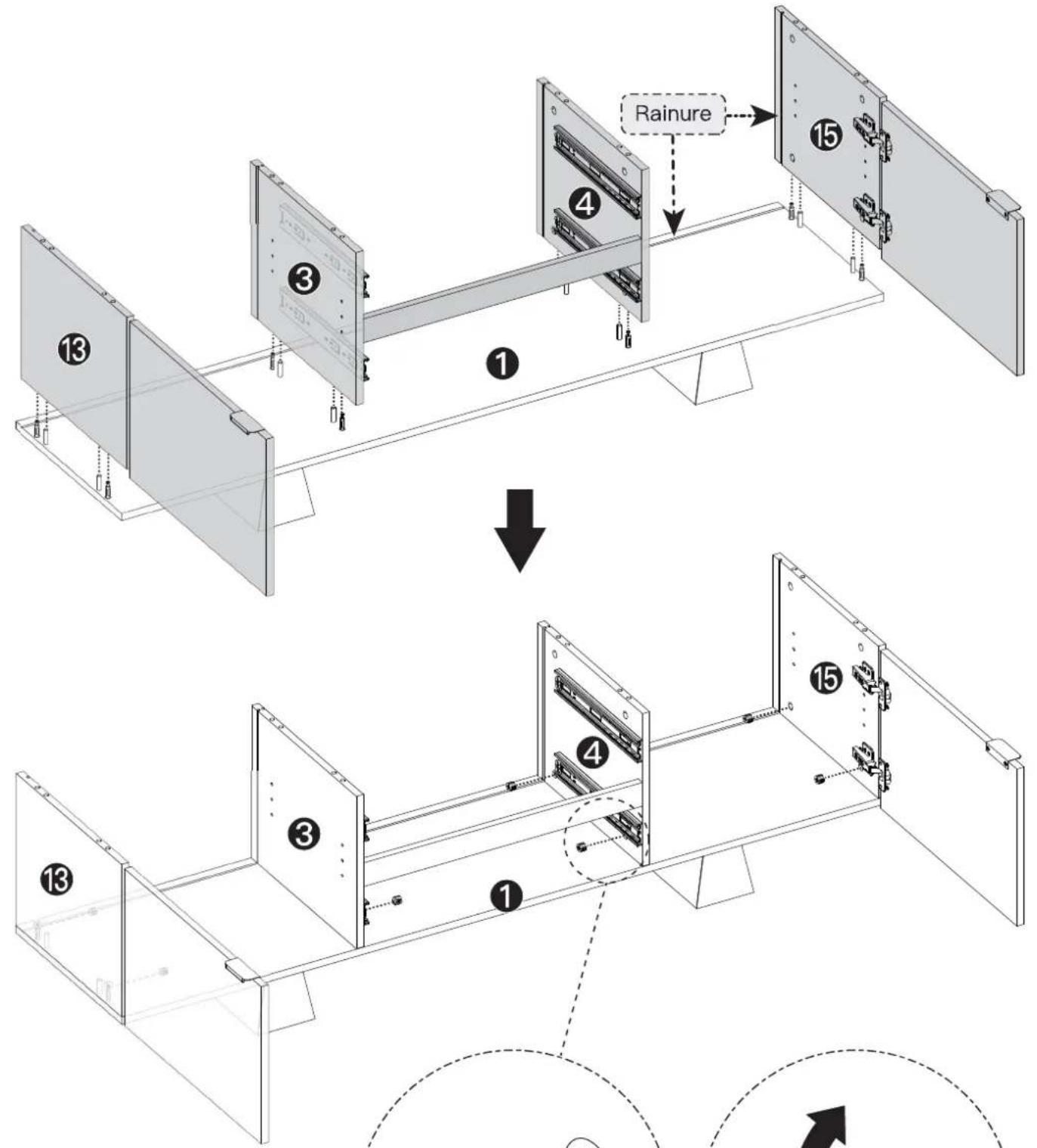

Assemblez la partie 3, la partie 4, la partie 13 et la partie 15 sur la partie 1 comme indiqué ci-dessous. Notez que la rainure des parties 3, la partie 4, la partie 13 et la partie 15 doit être alignée avec la rainure de la partie 1.

13 3 1 4 Rainure 15 1 13 3 4 15 1

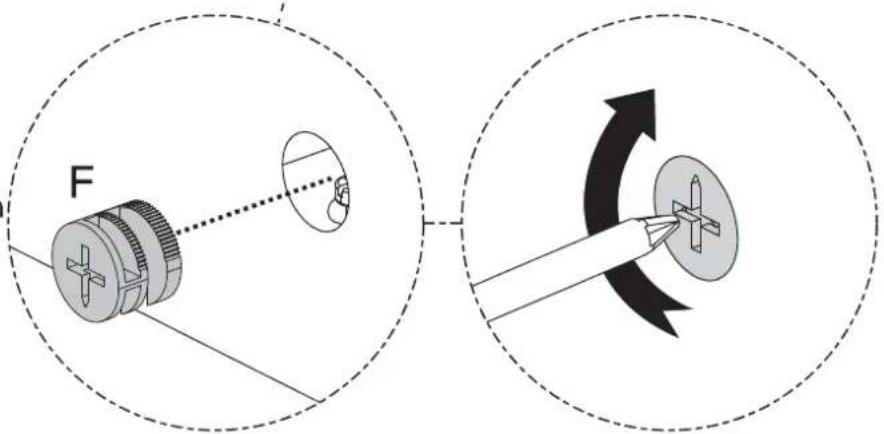

Insérez [F] dans la partie 3, la partie 4, la partie 13 et la partie 15 comme indiqué ci-dessous. Serrez avec un tournevis Phillips.

F

F*8

Étape 9

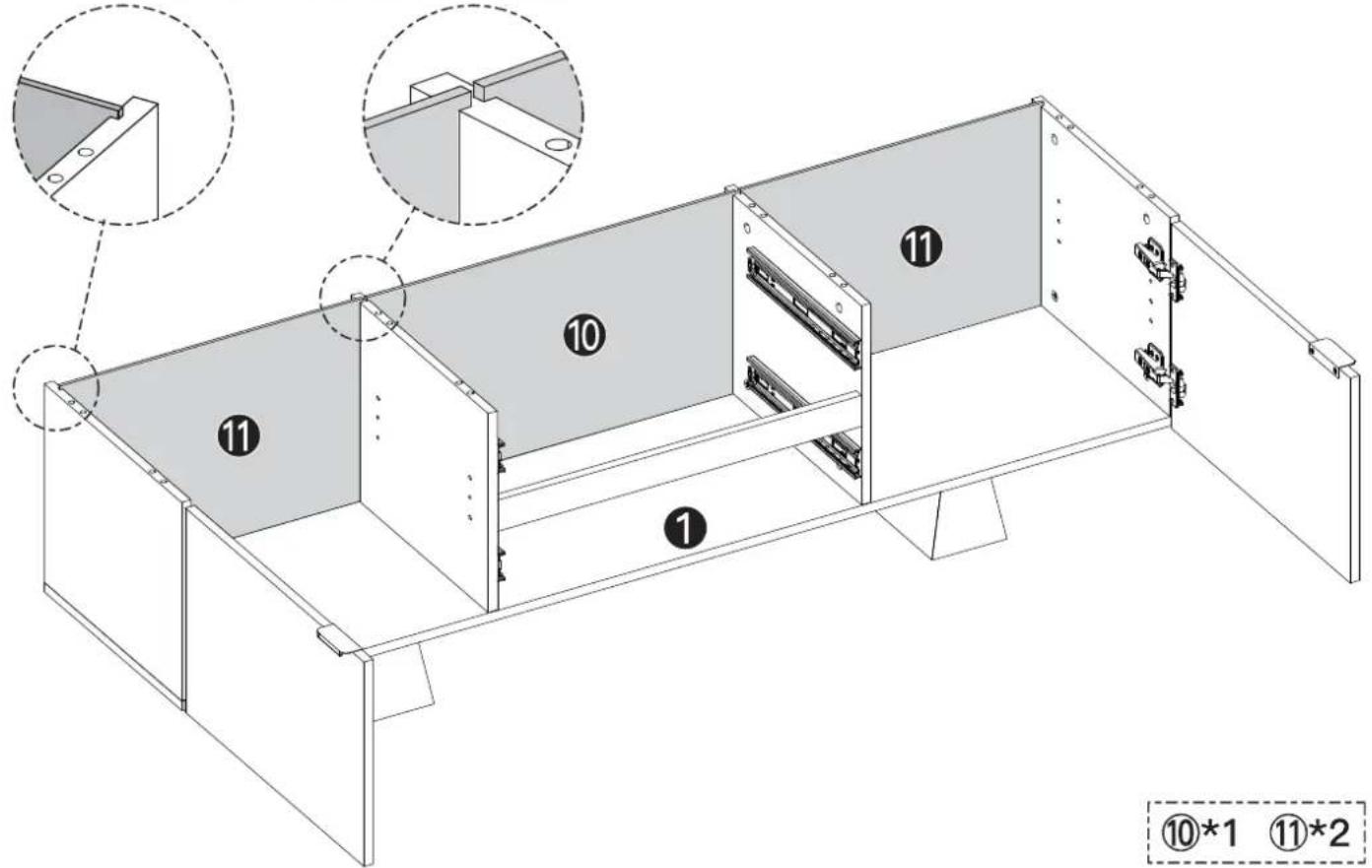

Faites glisser la partie 10 et la partie 11 dans la rainure de la partie 1 tout en les alignant avec la rainure de la partie 3, la partie 4, la partie 13 et la partie 15, comme illustré ci-dessous.

⑩*1 ⑪*2

Étape 10

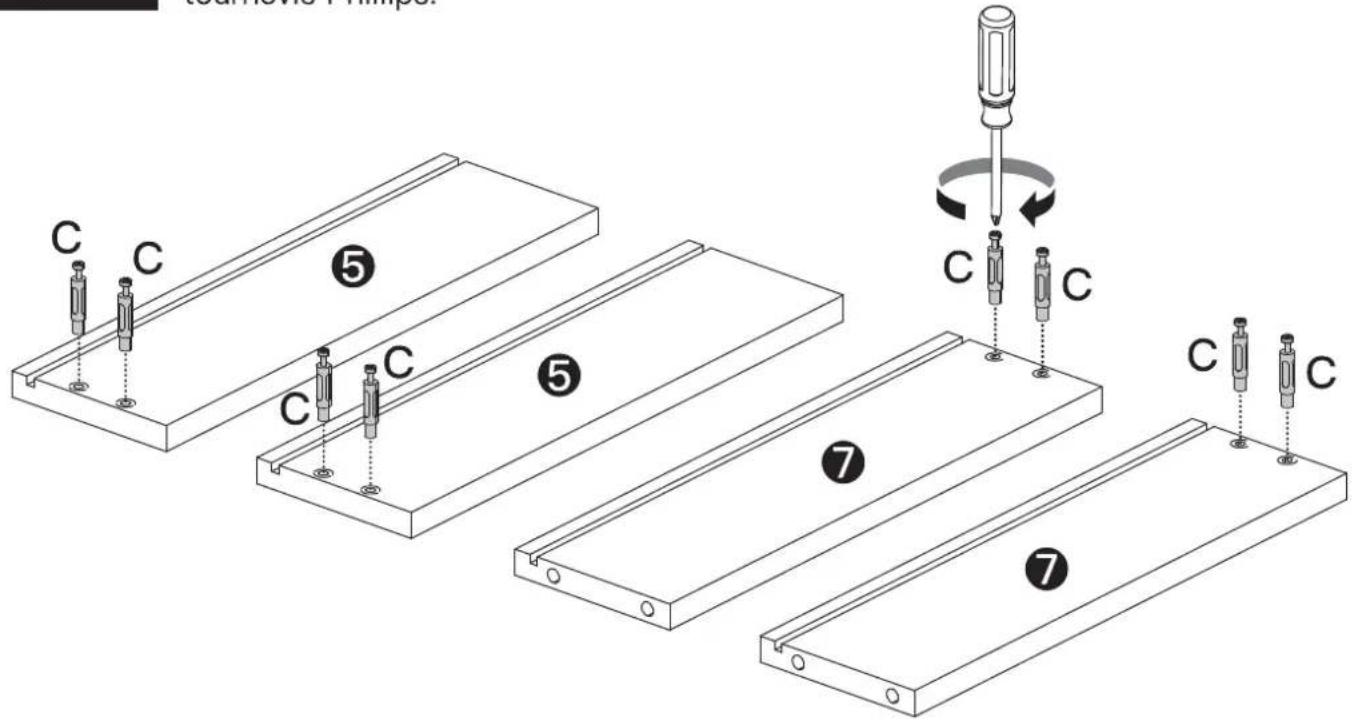

Instalar [C] en Partie 5 et Partie 7 comme montré ci-dessous. Serrez avec le tournevis Phillips.

Telemore Pimpel C C ⑤ C C ⑤ C C ⑦ C C ⑦ C C

⑤*2

⑦*2

C*8

Étape 11

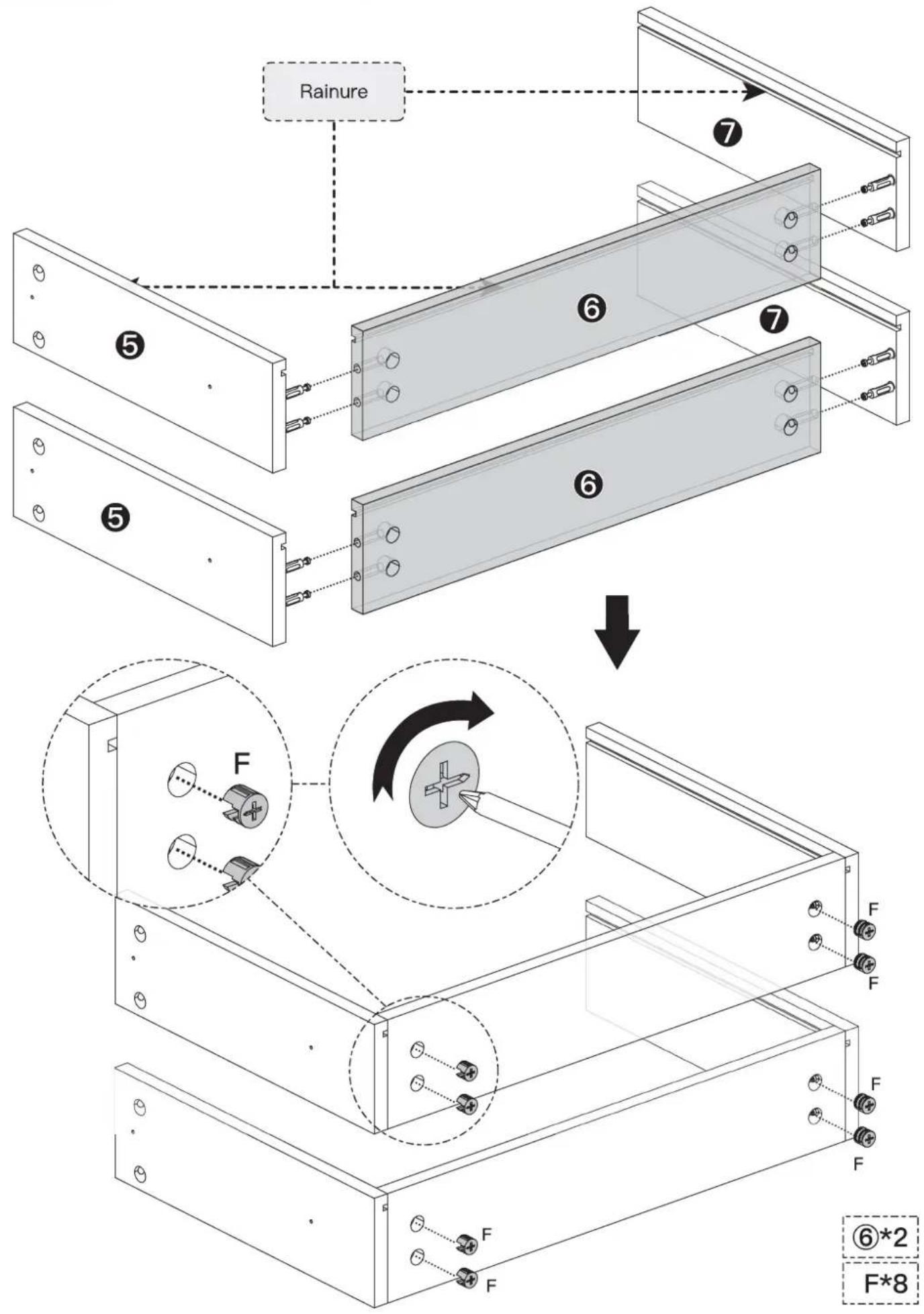

Assemblez la partie 5, la partie 6 et la partie 7 comme indiqué. Insérez [F] dans la partie 6 comme indiqué et serrez avec un tournevis Philips.

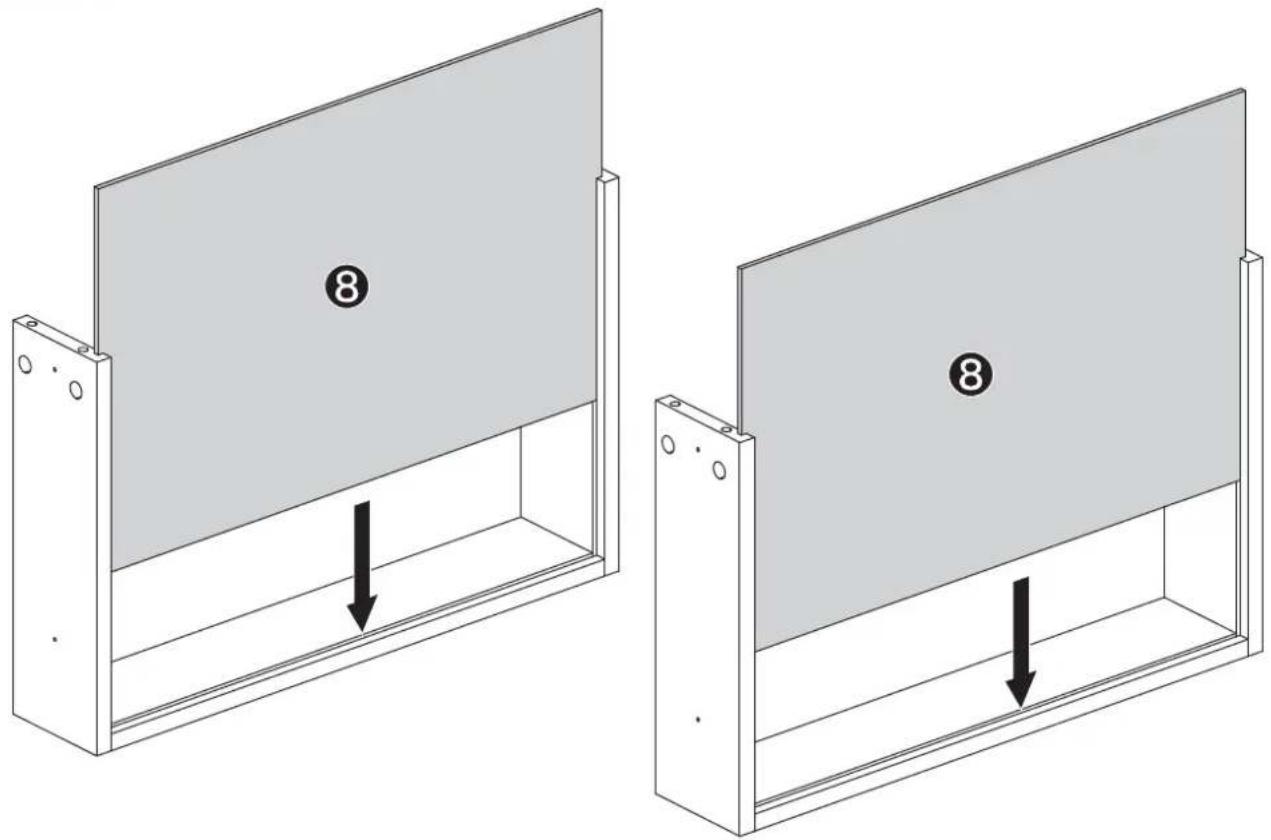

Installez la partie 8 dans celles assemblées à l'étape précédente.

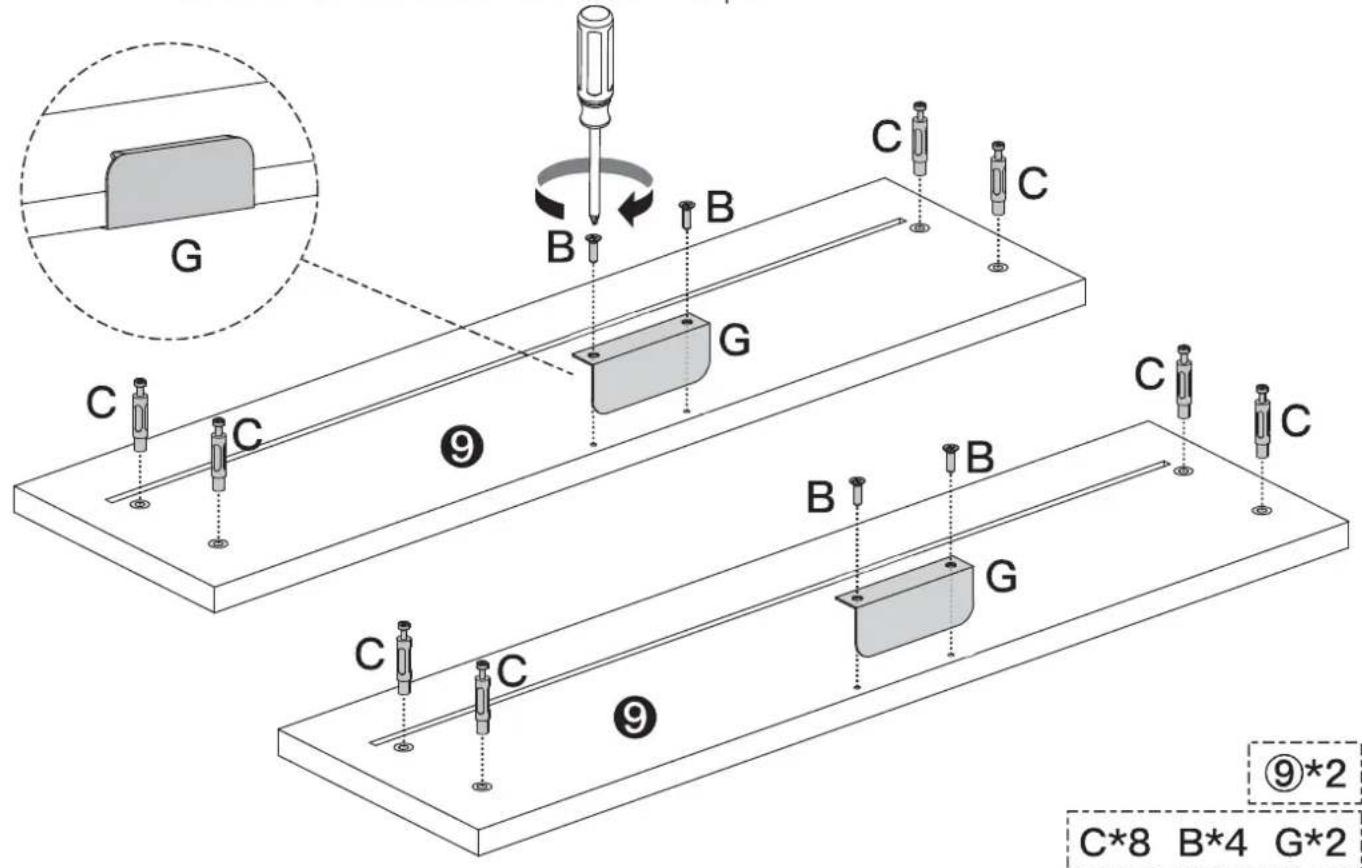

Installez [C] sur la pièce 9 aux endroits indiqués ci-dessous. Serrez avec un tournevis Phillips. Attachez [G] à la pièce 9 et fixez-la avec la vis [B] comme illustré. Serrez avec un tournevis Philips.

G B B C C C C ⑨ B B C C C ⑨*2 C*8 B*4 G*2

Étape 14

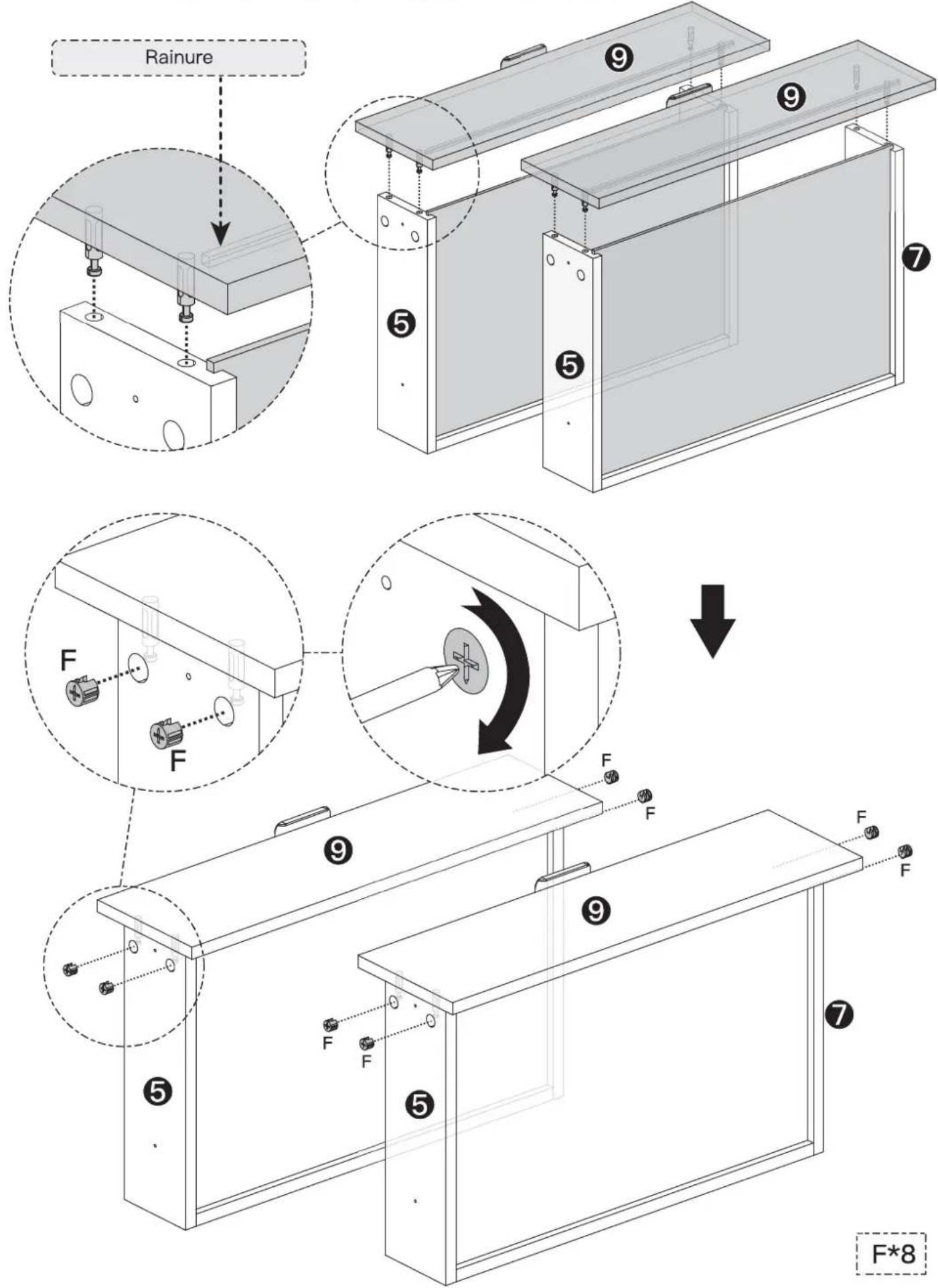

En faisant attention à l'orientation de la rainure, installez la pièce 9 sur le produit terminé à l'étape 12. Insérez [F] dans les trous de la partie 5 et de la partie 7. Serrez avec le tournevis Phillips pour fixer l'ensemble.

Rainure F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F 7 7 5 9 9 5 5 7 9 9 5 5 9 9 5 9 9 5 7 F*8

Étape 15

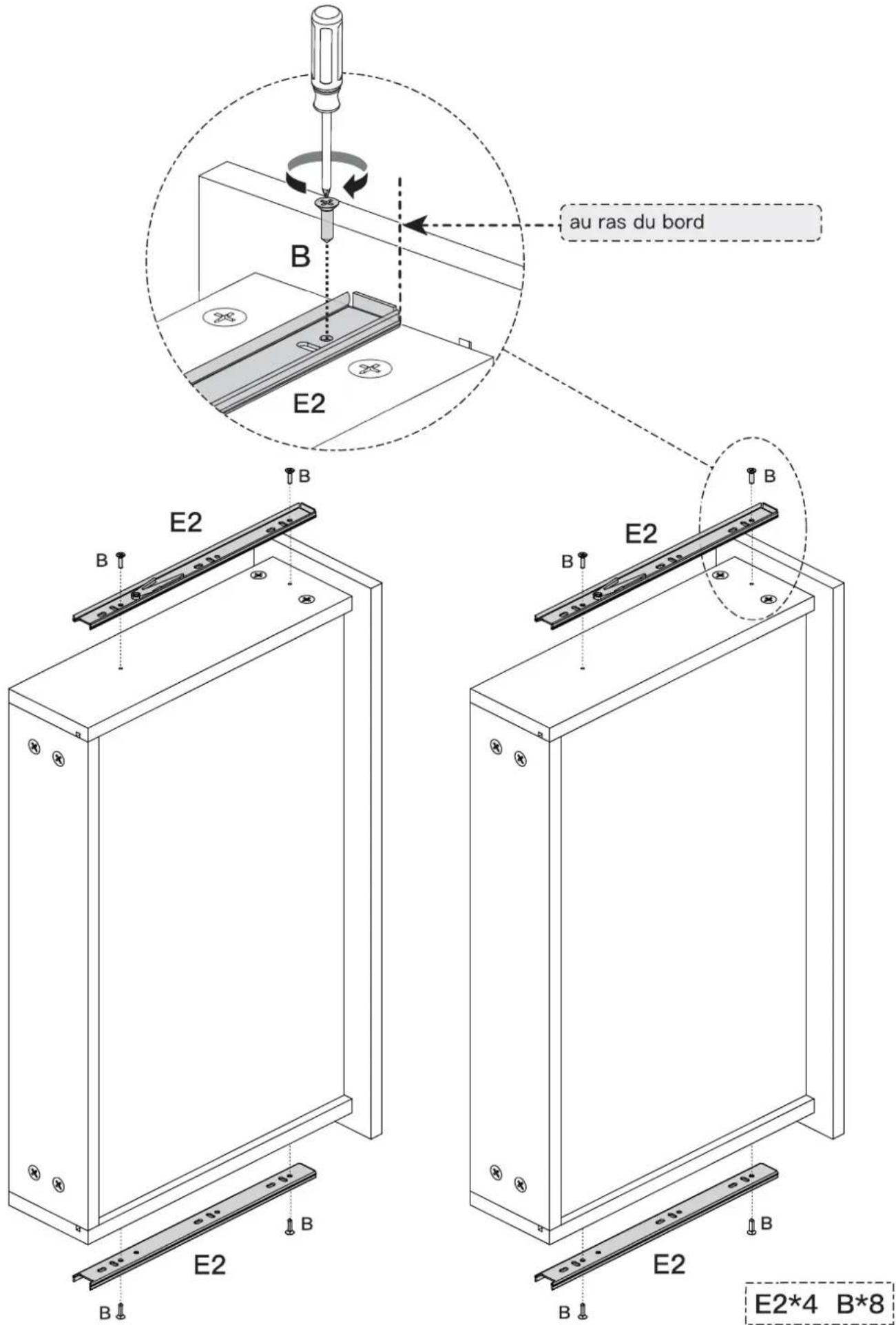

Installez [E2] sur la pièce terminée à l'étape précédente avec la vis [B] et serrez avec un tournevis Phillips.

E2*4 B*8

Étape 16

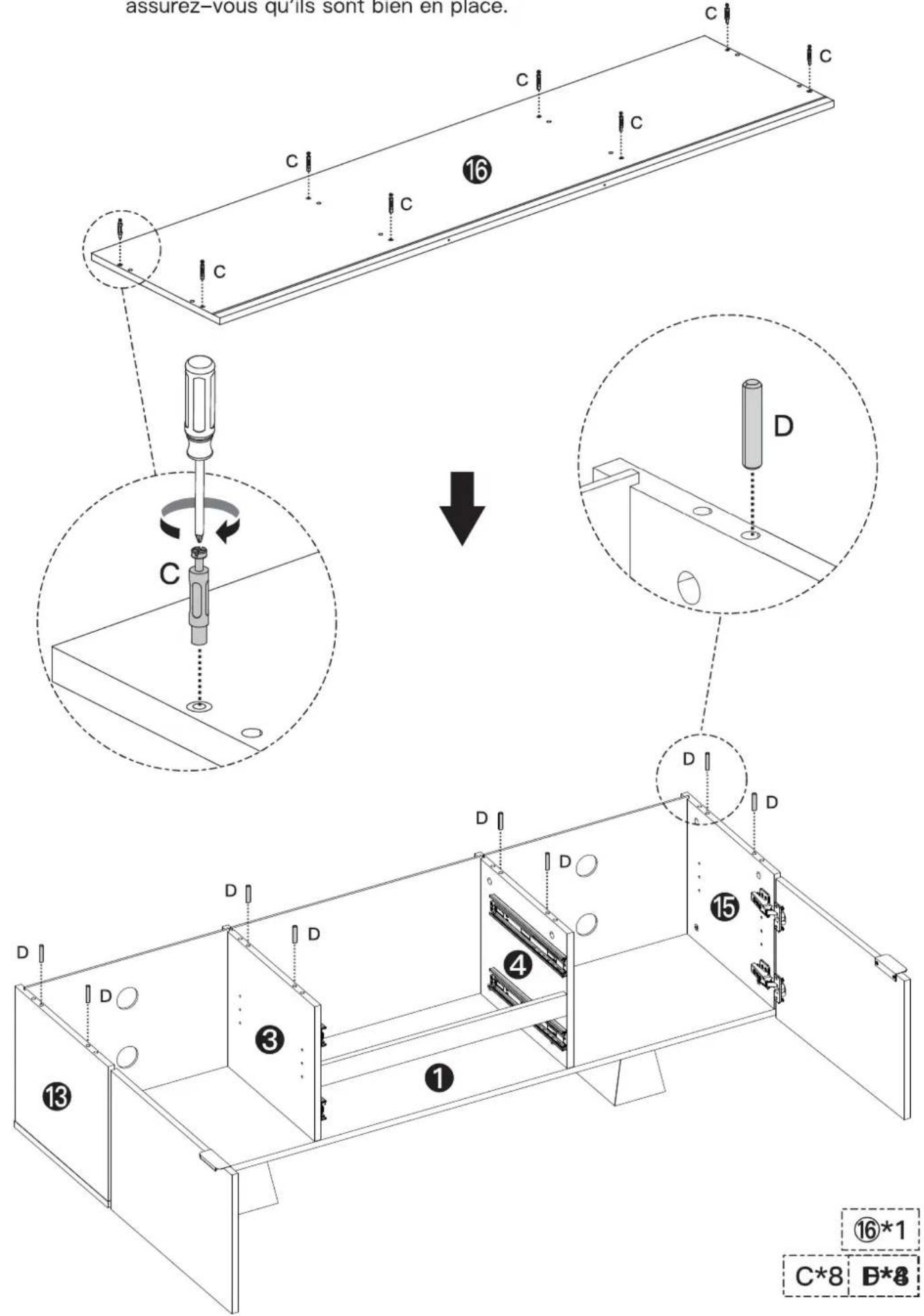

Installez [C] sur la pièce 16 et serez-la en utilisant un tournevis Phillips. Insérez [D] dans la partie 3, la partie 4, la partie 13 et la partie 15 comme montré assurez-vous qu'ils sont bien en place.

assurez-vous qu'ils sont bien en place. 16 C C C C D D D D D 15 4 3 13 16*1 C*8 B*8

Étape 17

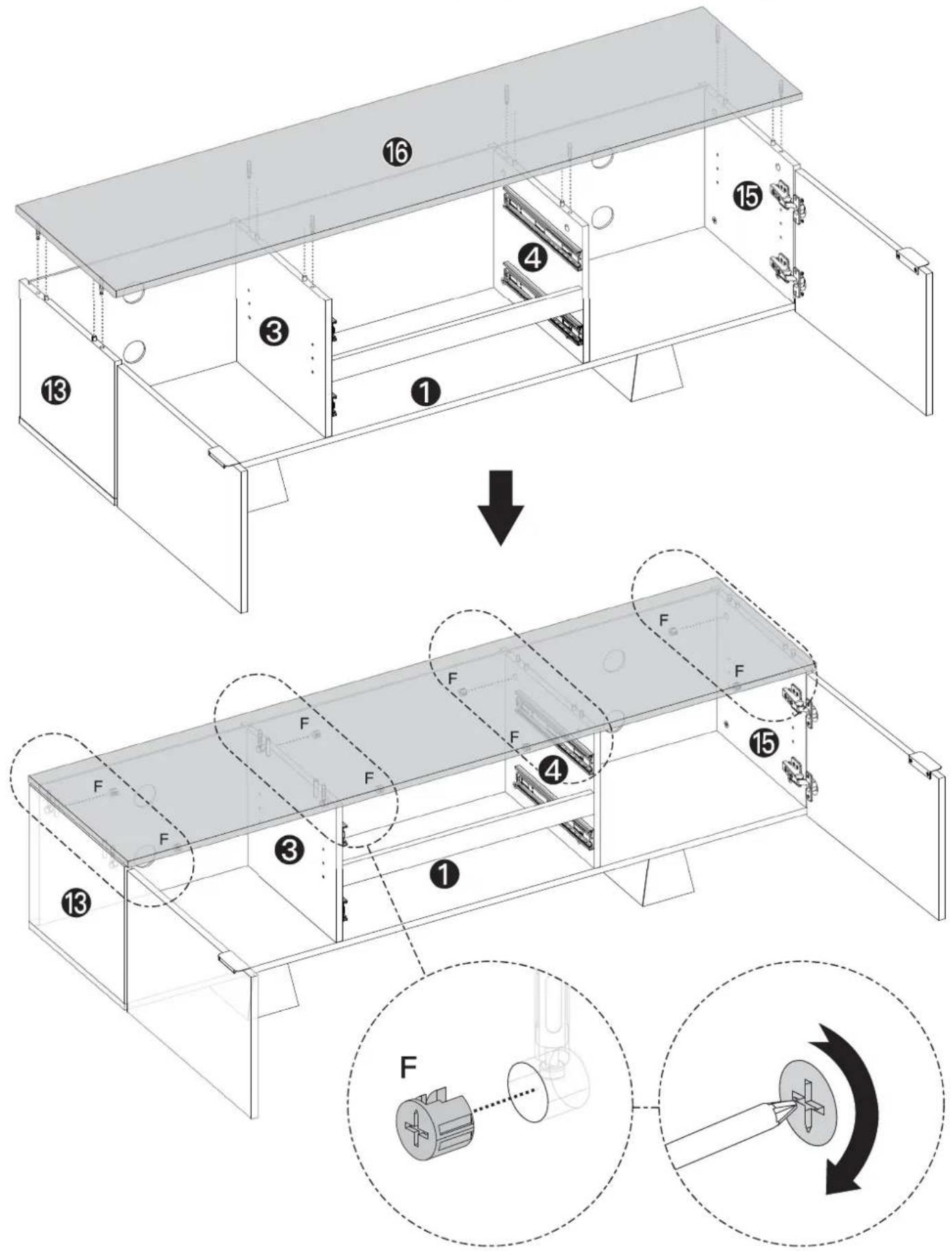

Retournez et installez la pièce 16 sur la partie 3, la partie 4, la partie 13 et la partie 15. Insérez [F] dans la partie 3, la partie 4, la partie 13 et la partie 15 et serrez avec un tournevis Phillips pour pour le fixer à l'assemblage.

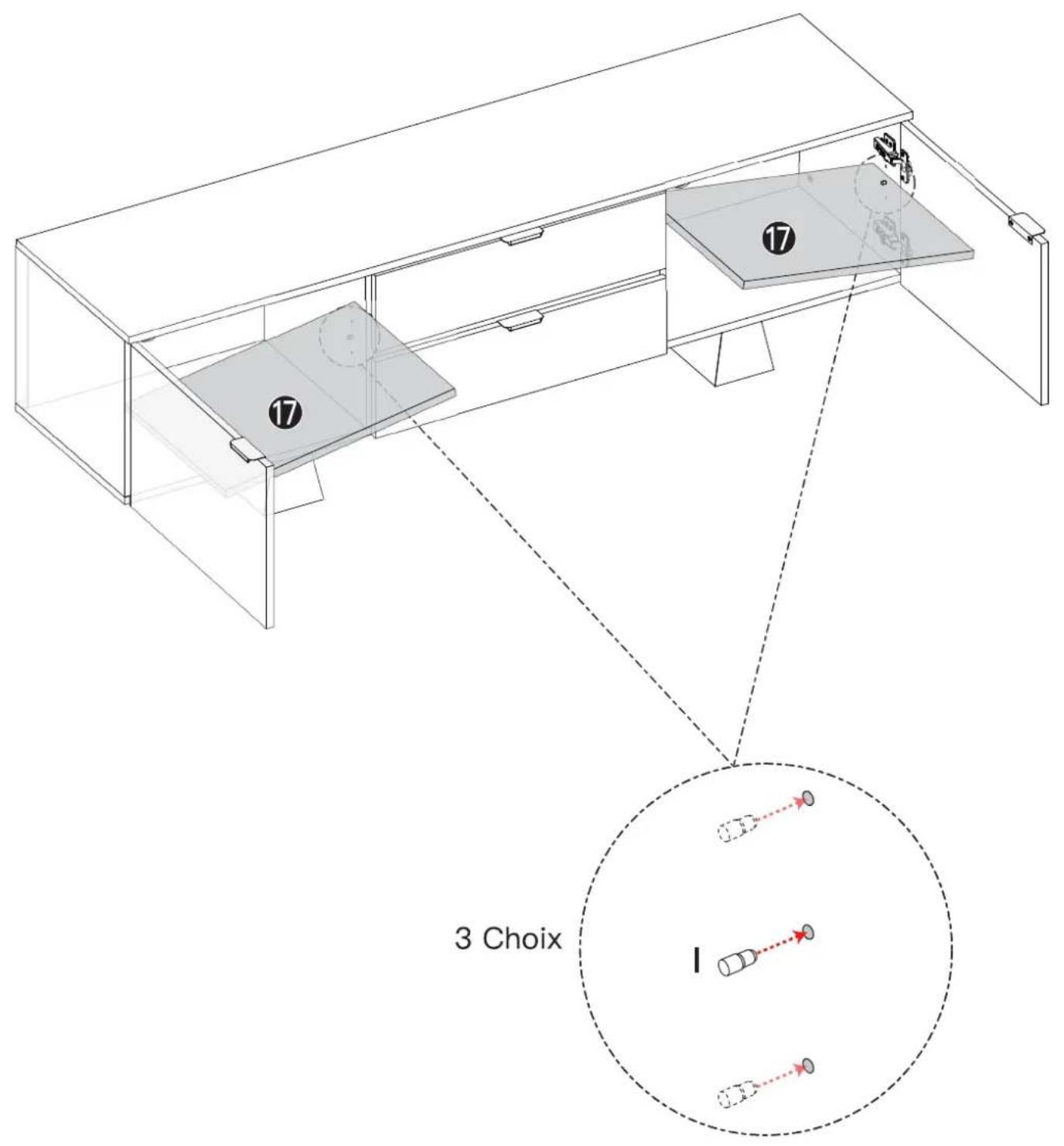

Après avoir installé [I] sur les deux côtés du meuble de Télévision, placez la pièce 17 sur [I].

17 17 3 Choix I

Étape 20

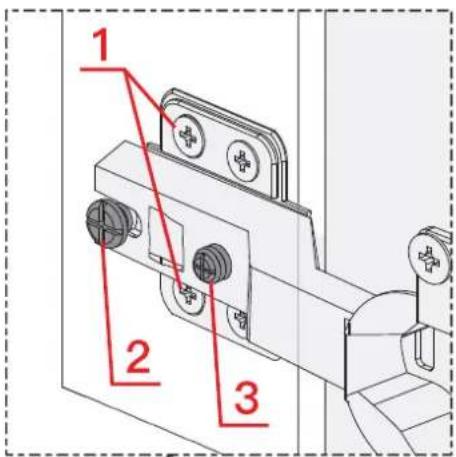

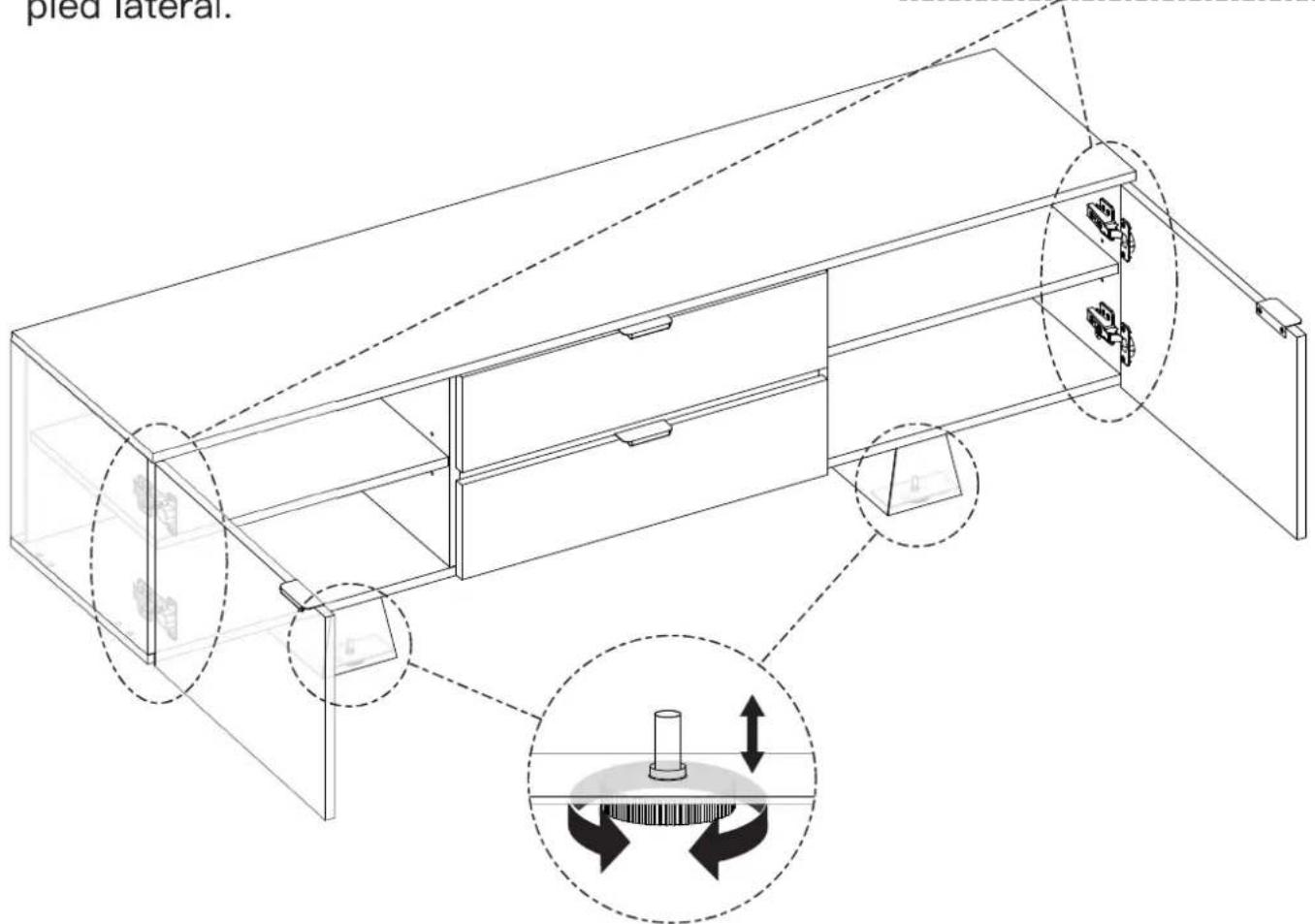

Ouvrez et fermez les portes afin de vous assurer qu'elles sont bien alignées et se ferment correctement. Si vous vous rendez compte que les portes doivent être légèrement ajustées, tournez la vis appropriée, comme illustré. La charnière réglable à trois voies peut être utilisée afin d'aligner parfaite-ment les portes :

1. Pour ajuster la porte vers le haut ou vers le bas.
2. Pour ajuster la porte vers l'avant ou l'arrière.
3. Pour ajuster la porte vers la droite ou la gauche.
   Tournez la Vis de réglage dans le sens des ai-guilles d'une montre afin de réduire l'écart entre la porte et le pied latéral.

Tournez la vis de réglage dans le sens antiho-
raire afin d'agrandir l'espace entre la porte et le
pied latéral.

1 2 3

pied lateral.

REMARQUE : Si l'appareil n'est pas à niveau sur un sol plat, vous pouvez régler le niveleur pour le mettre au point.

Étape 22 (Optionnel)

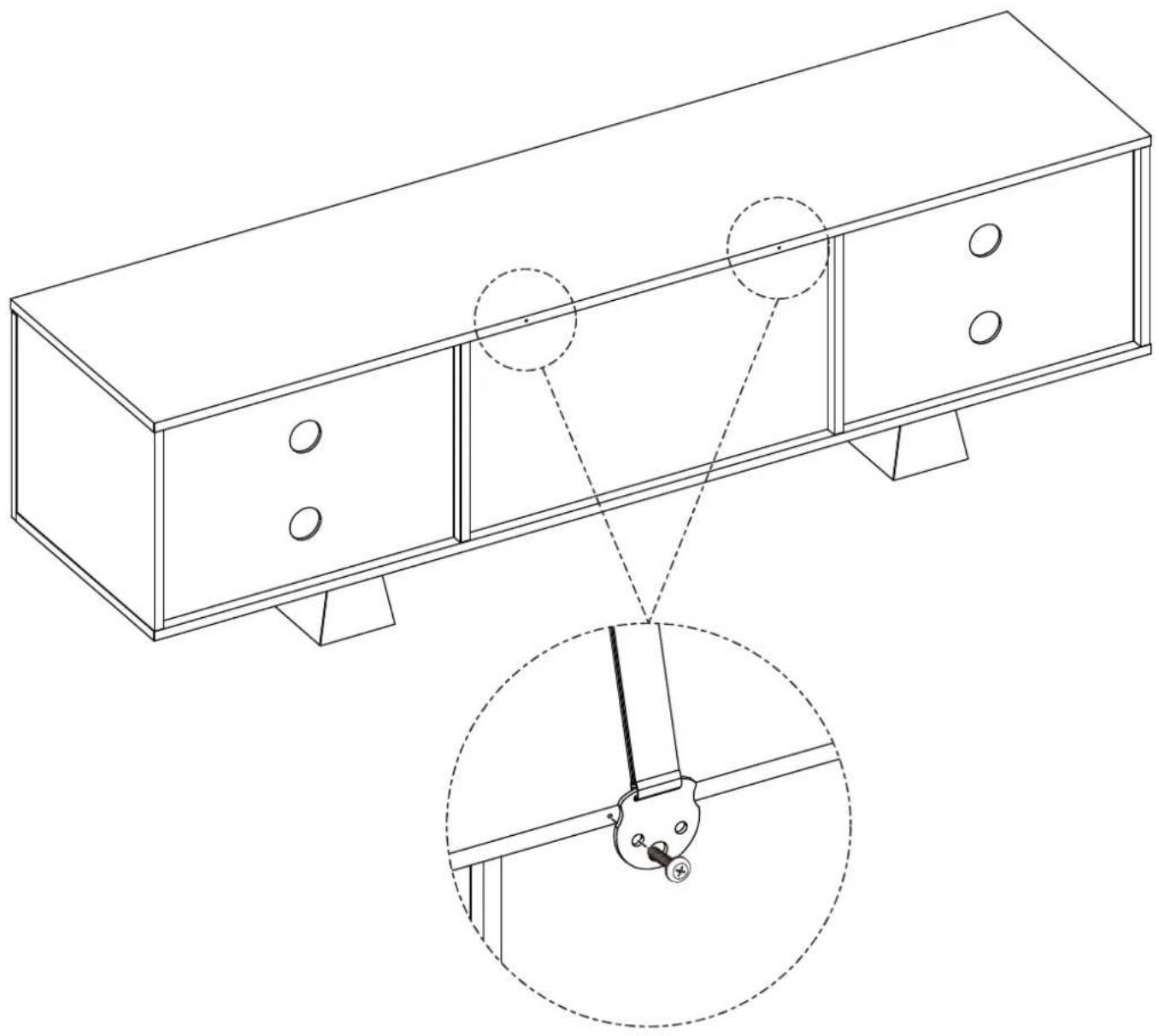

Les trous sont les points de connexion pour les sangles de sécurité des supports TV de table ErgoAV™.

REMARQUE : Utilisez le matériel du support de table pour téléviseur pour le fixer au support de téléviseur.

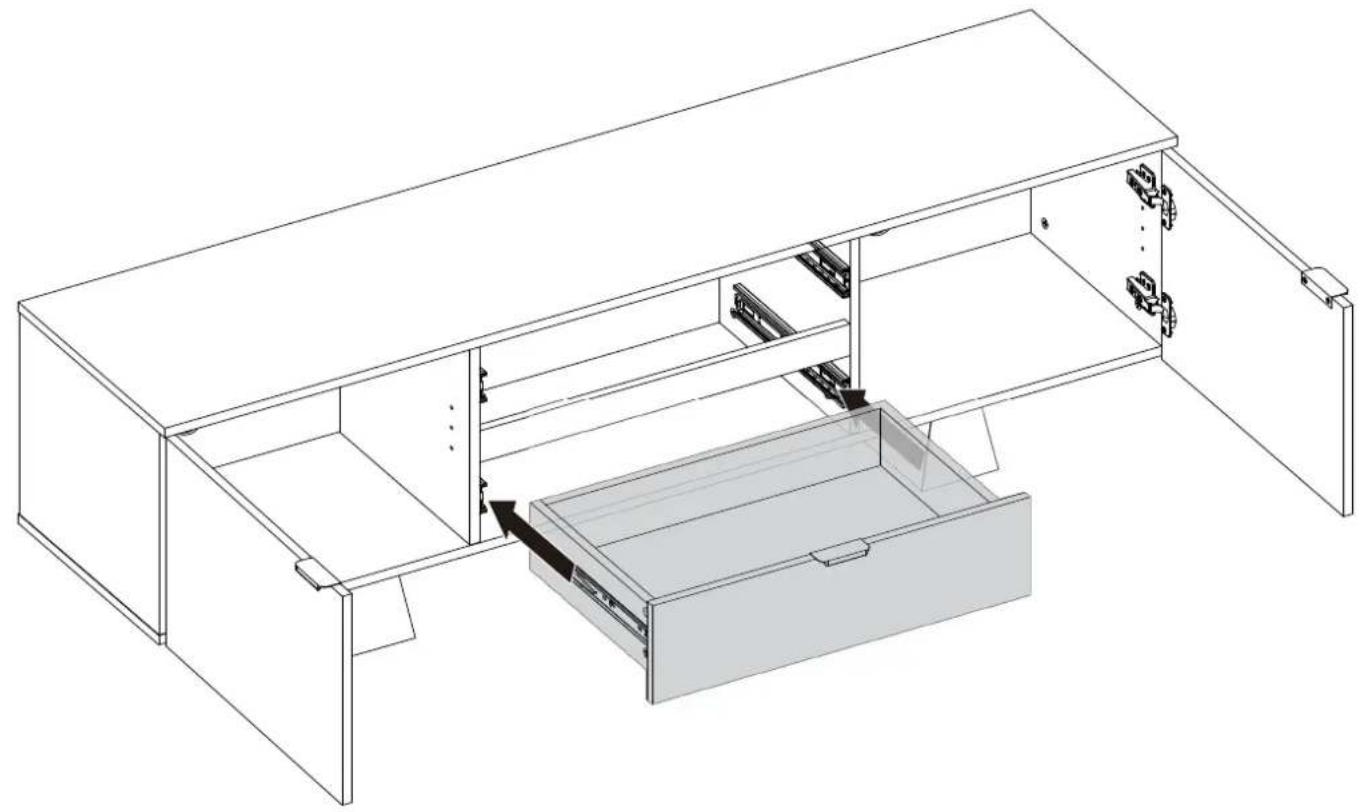

Après avoir aligné les rails, fixez le tiroir dans le meuble de Télévision terminé.
