ERFFS5-01BB - Meuble TV ErgoAV - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de meuble	Meuble TV
Dimensions	À confirmer selon le modèle spécifique
Matériaux	À confirmer selon le modèle spécifique
Capacité de charge	À confirmer selon le modèle spécifique
Nombre de compartiments	À confirmer selon le modèle spécifique
Couleur	À confirmer selon le modèle spécifique
Utilisation	Conçu pour accueillir des téléviseurs et des équipements multimédias
Maintenance	Nettoyer avec un chiffon doux et sec, éviter les produits abrasifs
Sécurité	Assurez-vous que le meuble est bien monté et stable avant utilisation
Informations supplémentaires	Vérifiez les dimensions de votre TV pour un ajustement optimal

FOIRE AUX QUESTIONS - ERFFS5-01BB ErgoAV

Comment assembler le meuble TV ErgoAV ERFFS5-01BB ?

Veuillez suivre le manuel d'instructions fourni dans l'emballage. Assurez-vous de disposer de tous les outils nécessaires avant de commencer l'assemblage.

Quels sont les matériaux utilisés pour le meuble TV ErgoAV ERFFS5-01BB ?

Le meuble est fabriqué en mélamine de haute qualité, avec des bords en PVC pour une meilleure durabilité et résistance à l'humidité.

Quelle est la capacité de charge maximale du meuble TV ErgoAV ERFFS5-01BB ?

La capacité de charge maximale est de 60 kg, ce qui permet de supporter la plupart des téléviseurs et équipements audio/vidéo.

Comment nettoyer le meuble TV ErgoAV ERFFS5-01BB ?

Utilisez un chiffon doux et humide avec un peu de savon doux. Évitez les produits abrasifs qui pourraient rayer la surface.

Le meuble TV ErgoAV ERFFS5-01BB est-il facile à déplacer ?

Oui, le meuble est équipé de roulettes qui facilitent son déplacement. Assurez-vous de le verrouiller une fois à la position désirée.

Y a-t-il des options de rangement dans le meuble TV ErgoAV ERFFS5-01BB ?

Oui, le meuble dispose de plusieurs étagères et compartiments fermés pour un rangement optimal de vos appareils et accessoires.

Quelle est la dimension du meuble TV ErgoAV ERFFS5-01BB ?

Les dimensions sont 120 cm de largeur, 40 cm de profondeur et 45 cm de hauteur.

Le meuble TV ErgoAV ERFFS5-01BB nécessite-t-il un entretien particulier ?

Il n'y a pas d'entretien particulier requis, mais il est recommandé de le dépoussiérer régulièrement pour maintenir son apparence.

Est-ce que le meuble TV ErgoAV ERFFS5-01BB est compatible avec les systèmes de montage mural ?

Non, ce meuble est conçu pour être utilisé comme un support au sol et ne doit pas être monté au mur.

MODE D'EMPLOI ERFFS5-01BB ErgoAV

Consignes de sécurité importantes

- Veuillez lire attentivement toutes les instructions avant de tenter l'installation. Si vous ne comprenez pas les instructions, si vous avez des préoccupations ou des questions, veuillez contacter notre ligne d'assistance technique au (877) 419–7832 ou le service client à [e-mail].

⚠️ ATTENTION : Évitez risques de blessures et de dommages matériels !

• N'utilisez pas ce produit à des fins qui ne sont pas explicitement spécifiées dans ce manuel. Ne dépassez pas la capacité de charge. Nous ne sommes pas responsables des dommages ou blessures causés par un montage incorrect, un assemblage incorrect ou une utilisation inappropriée.
• Les informations contenues dans ce manuel ne couvrent pas toutes les conditions ou variables possibles en relation avec l'installation de ce produit. Les informations fournies dans ce document sont susceptibles d'être modifiées sans préavis.

Restrictions de poids

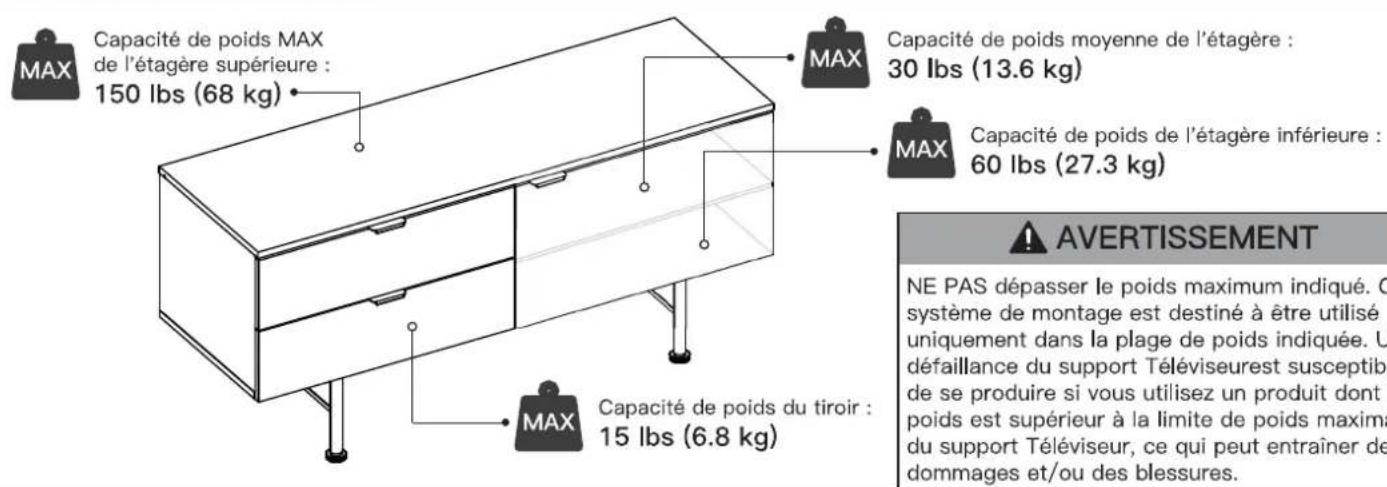

CAPACité de poids MAX de l'étagère supérieure : 150 lbs (68 kg) CAPACité de poids moyenne de l'étagère : 30 lbs (13.6 kg) CAPACité de poids de l'étagère inférieure : 60 lbs (27.3 kg) CAPACité de poids du tiroir : 15 lbs (6.8 kg) AVERTISSEMENT NE PAS dépasser le poids maximum indiqué. C système de montage est destiné à être utilisé uniquement dans la plage de poids indiquée. U défaillance du support Téléviseurest susceptib de se produire si vous utilisez un produit dont poids est supérieur à la limite de poids maxima du support Téléviseur, ce qui peut entraîner de dommages et/ou des blessures.

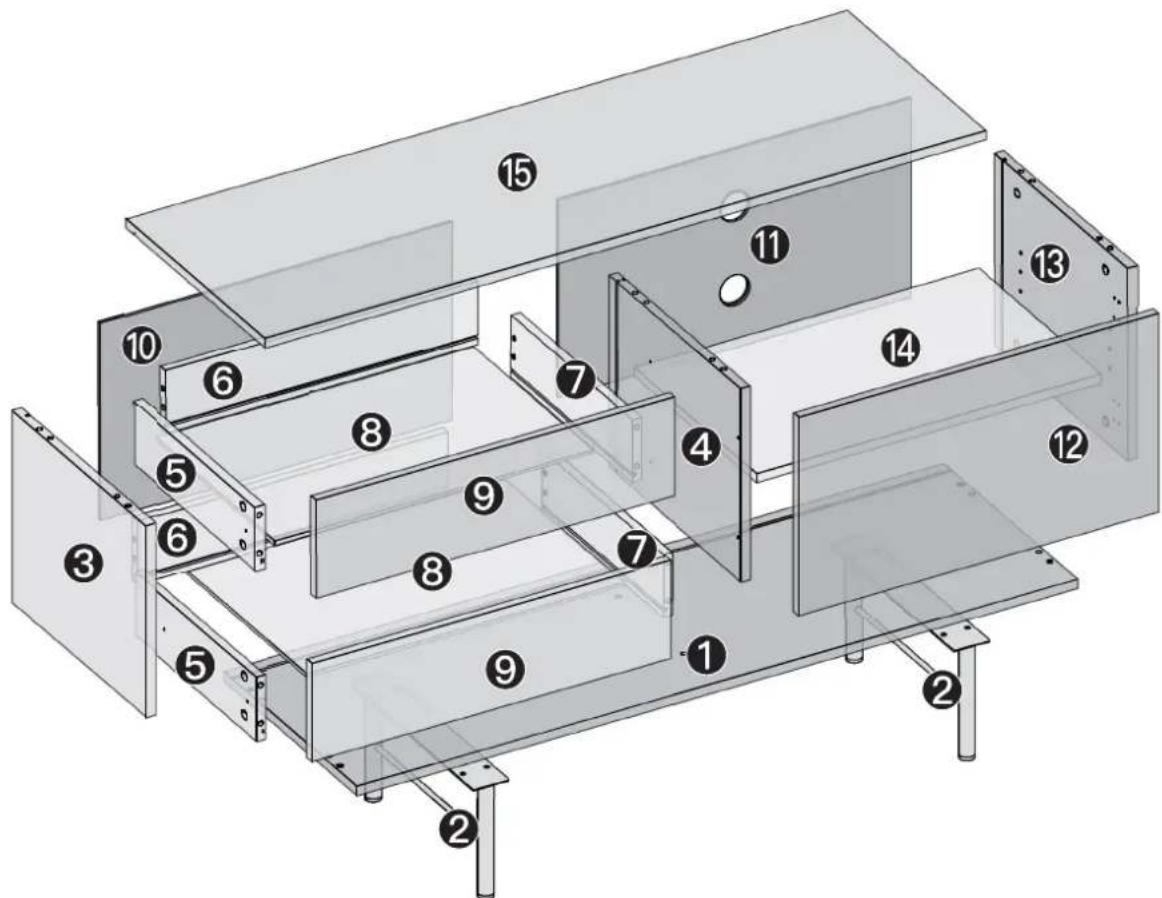

Pièces et matériel fournis

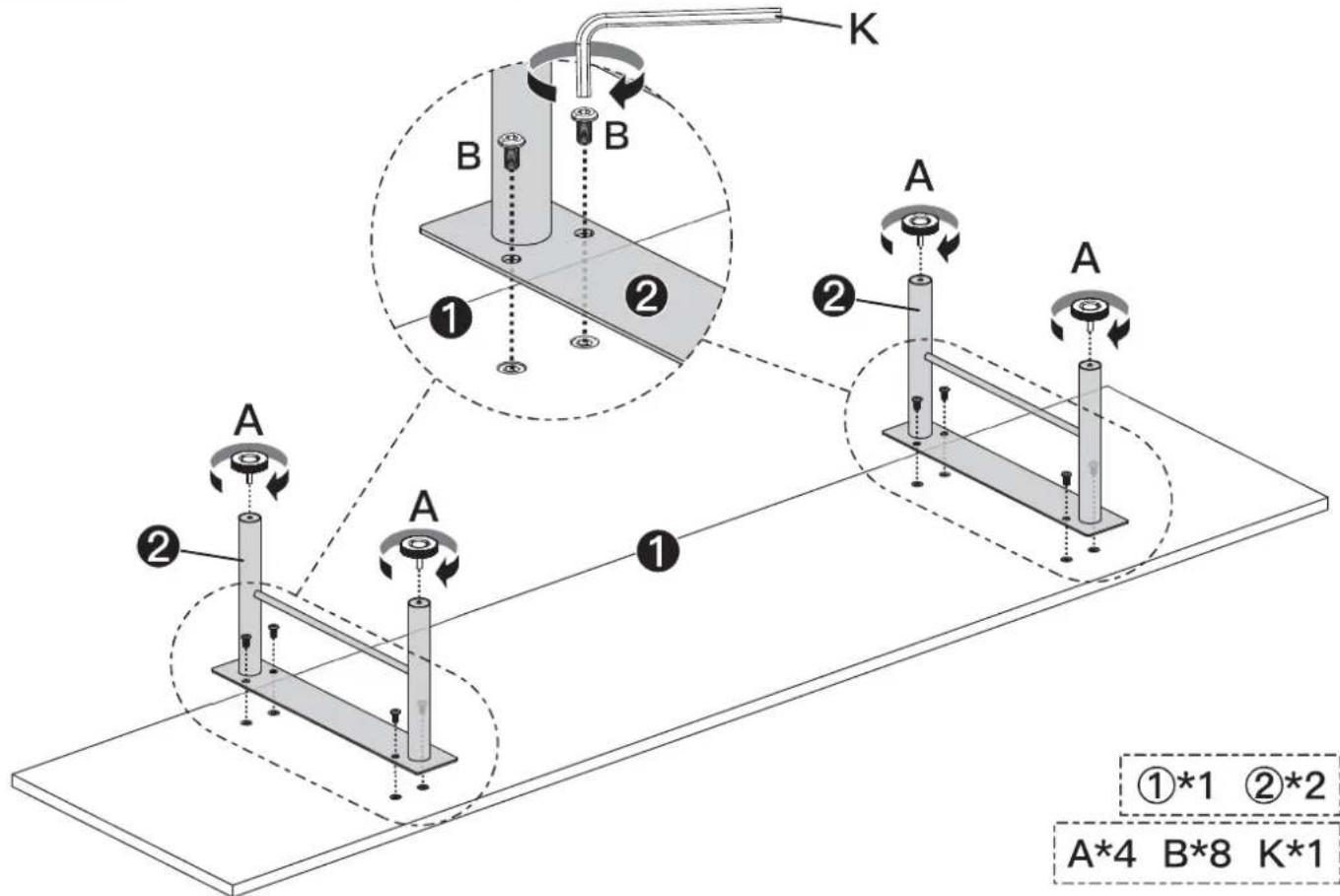

Commencez par installer [A] sur la partie 2, puis installez la partie 2 sur la partie 1, et utilisez la clé Allen [K] pour la verrouiller.

K B ① ② A ② A ① ①*1 ②*2 A*4 B*8 K*1

Étape 2

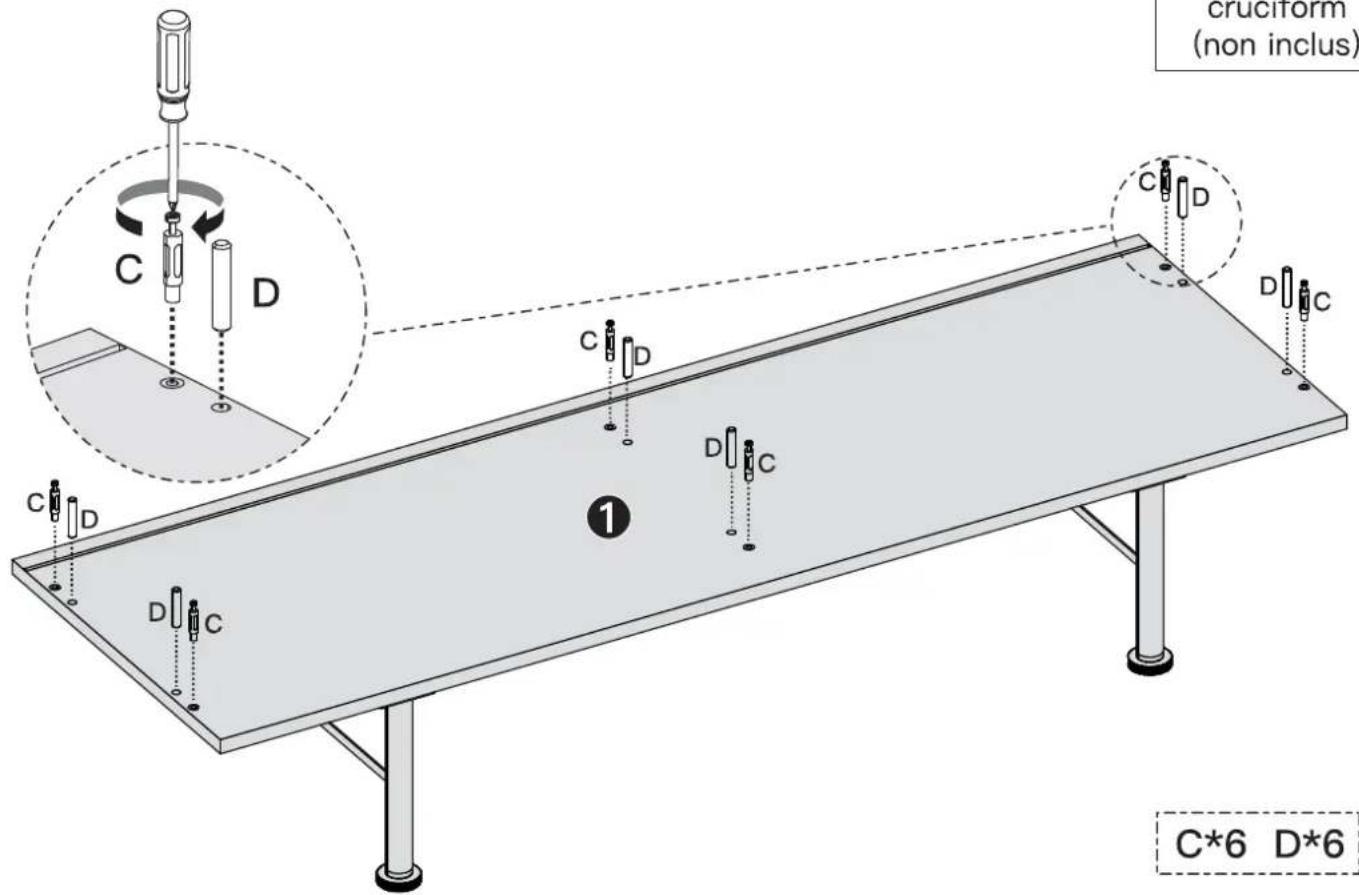

Install [C], [D] sur la partie 1 comme montré ci-dessous. Utili sez le tournevis Phillips pour serrer la pièce [C].

Tournevis cruciform (non inclus)

cruciform (non inclus) C*6 D*6

Étape 3

Préparer la glissière du tiroir. Répéter les étapes jusqu'à ce que les 4 glissières soient préparées.

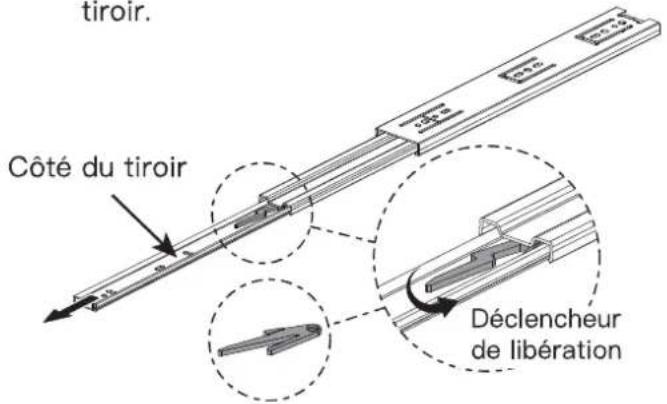

3-1 Déployer le côté du tiroir.

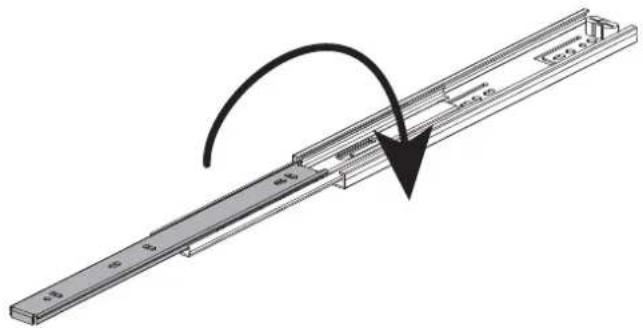

3-2 Retourner la glissière du tiroir.

Côté du tiroir

3-3 Faites progresser la gâchette tel qu'indiqué ci-dessous tout en tirant sur le côté du tiroir.

3-4 Séparez le côté du tiroir de l'ensemble de la glissière du tiroir.

tiroir. Côté du tiroir Déclencheur de libération

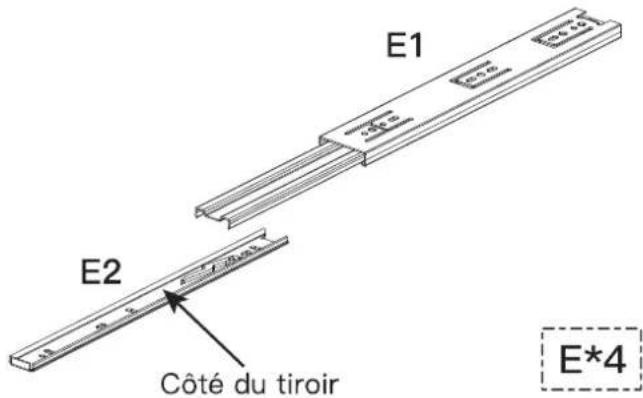

E1 E2 Côté du tiroir E*4

Étape 4

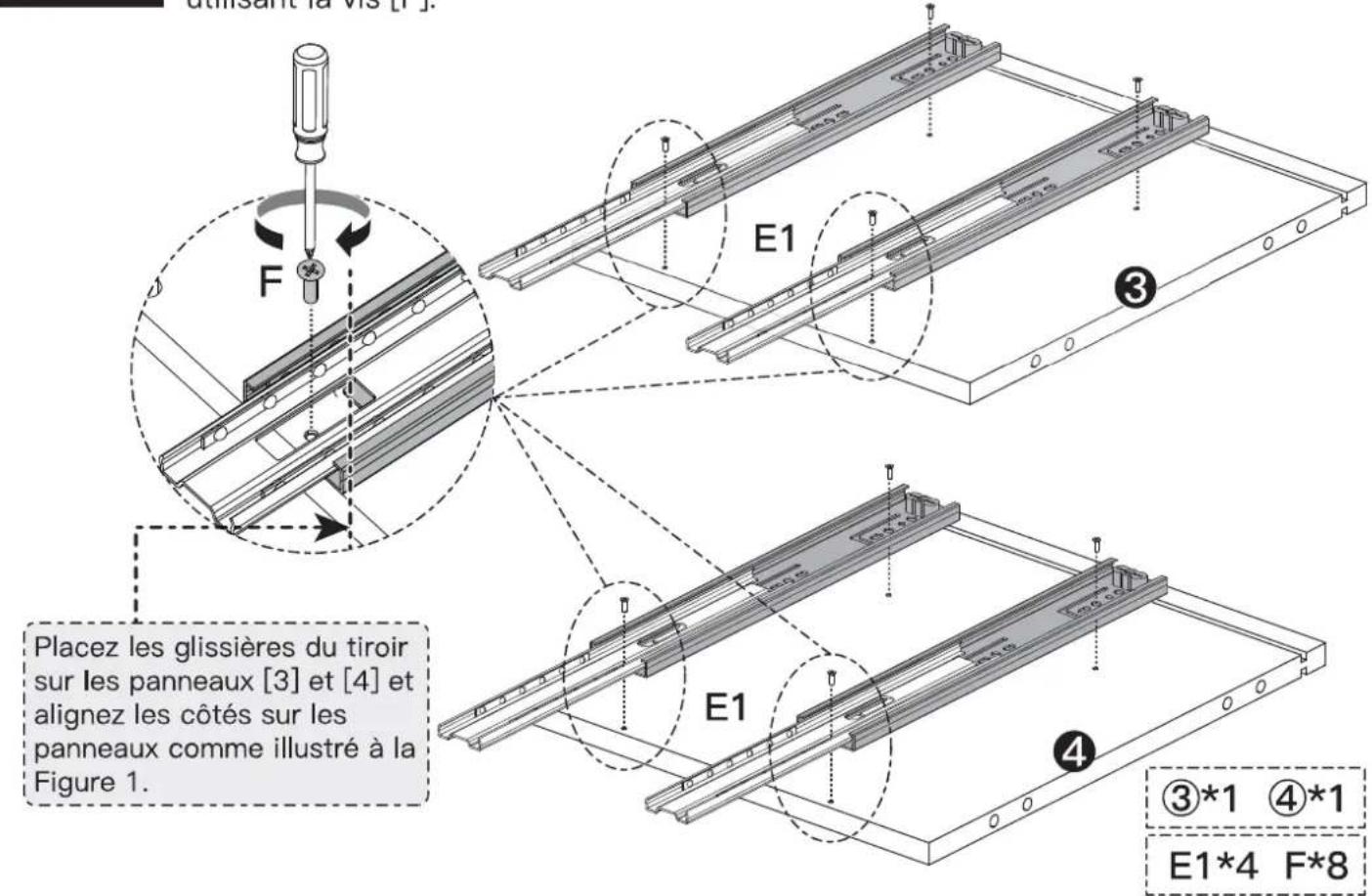

Installez [E1] sur le côté avec les trous de vis de la partie 3 et de la partie 4 en utilisant la vis [F].

atissant la vis [F]. E1 Placez les glissières du tiroir sur les panneaux [3] et [4] et alignez les côtés sur les panneaux comme illustré à la Figure 1. E1 ③*1 ④*1 E1*4 F*8

Étape 5

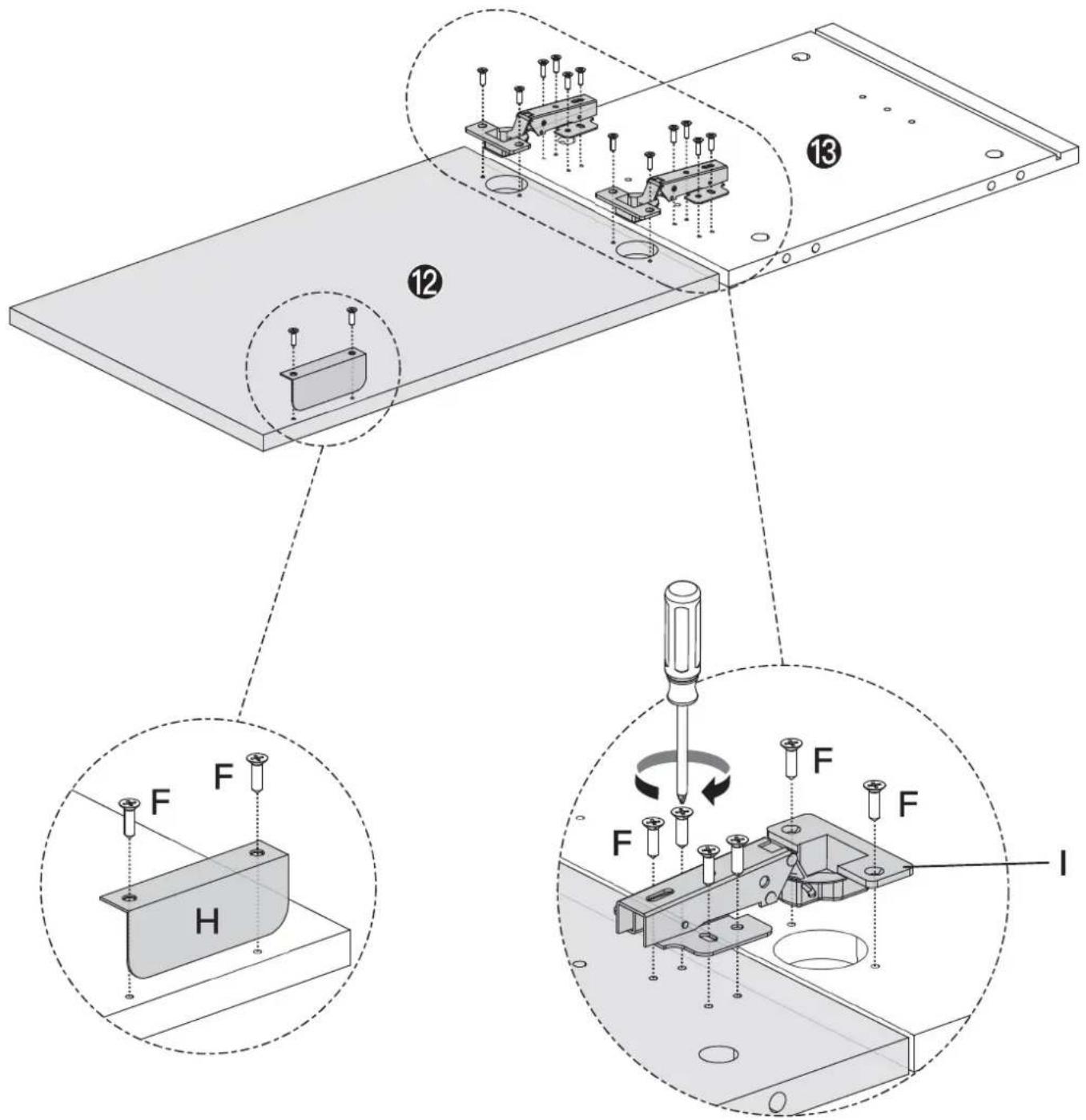

Installez [I] sur la partie 12 et la partie 13 à l'aide de la vis [F], comme illustré ci-dessous. Installer [H] sur la pièce 12 en utilisant la vis [F] comme indiqué. Serrer avec un tournevis Phillips.

Assemblez la partie 3, la partie 4, la partie 13 sur la partie 1 comme indiqué ci-dessous. Notez que la rainure des partie 3, la partie 4, la partie 13 doit être alignée avec la rainure de la partie 1.

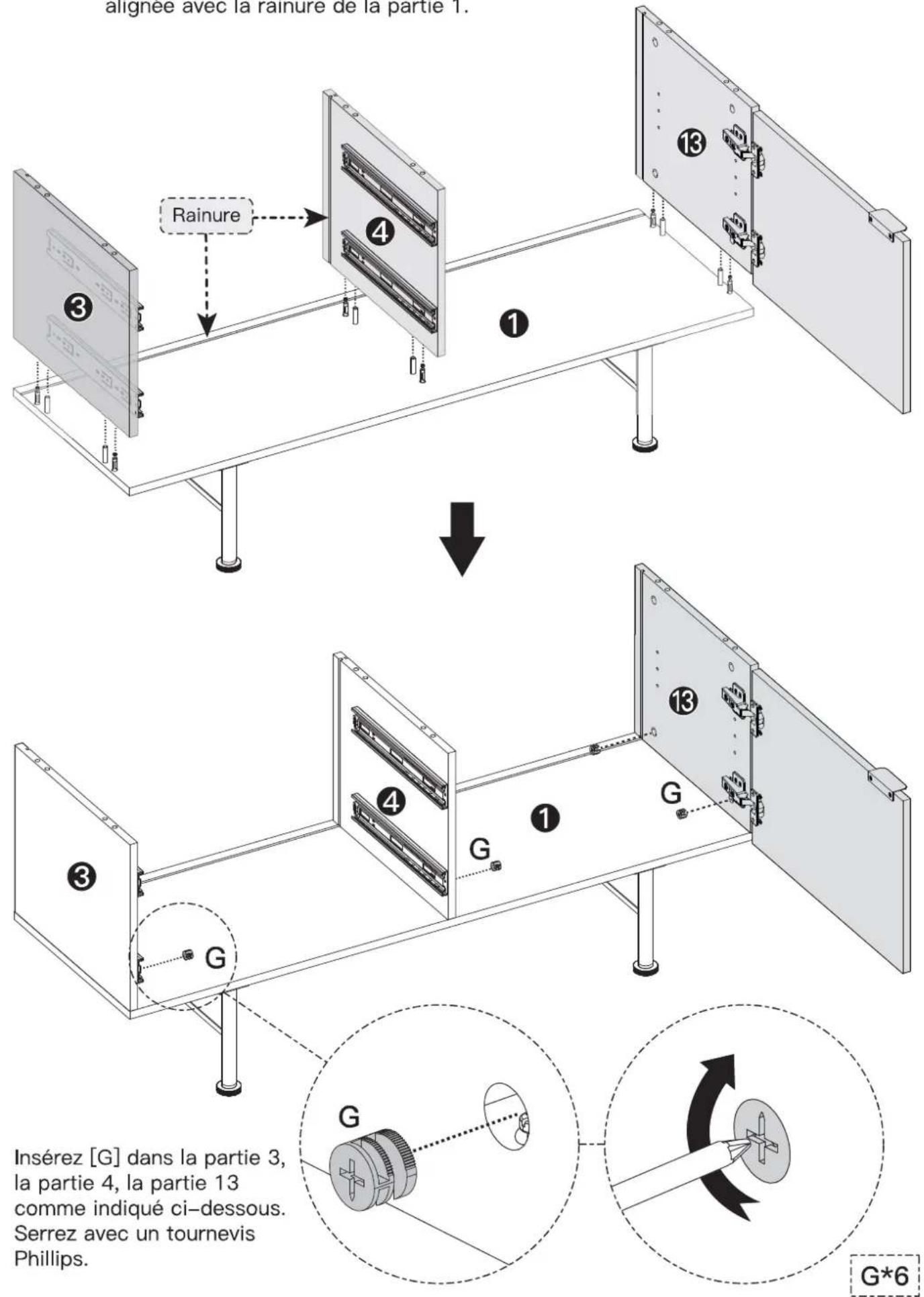

Insérez [G] dans la partie 3, la partie 4, la partie 13 comme indiqué ci-dessous. Serrez avec un tournevis Phillips.

Étape 7

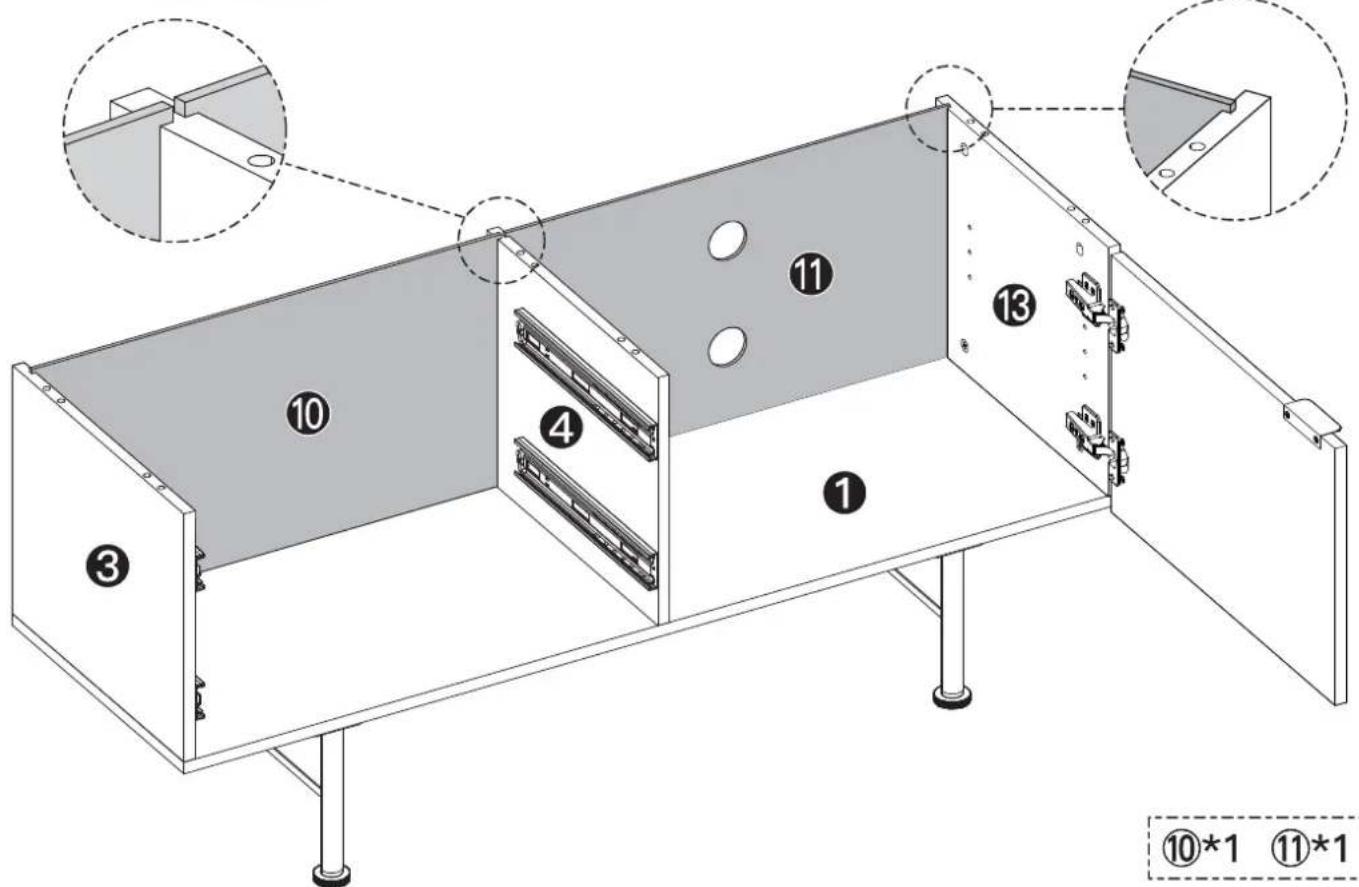

Faites glisser la partie 10 et la partie 11 dans la rainure de la partie 1 tout en les alignant avec la rainure de la partie 3, la partie 4, la partie 13, comme illustré ci-dessous.

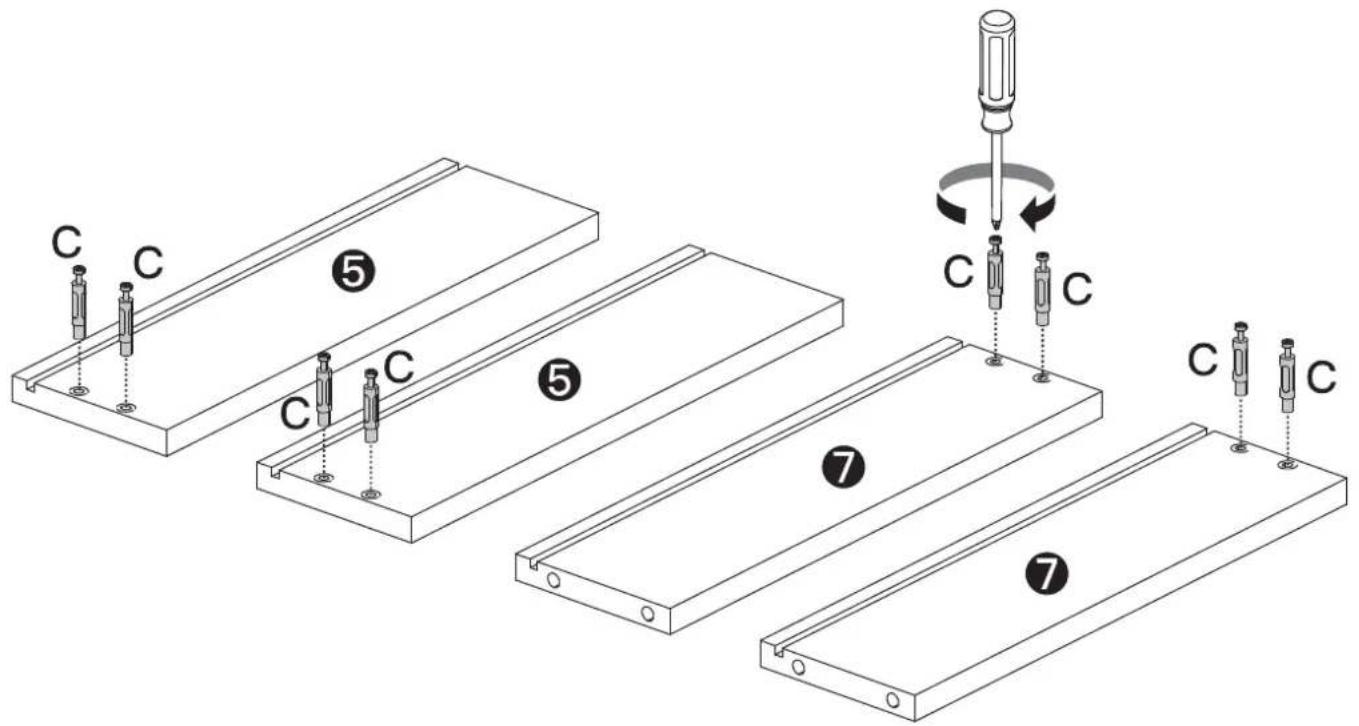

Instalar [C] en Partie 5 et Partie 7 comme montré ci-dessous. Serrez avec le tournevis Phillips.

C C ⑤ C C ⑤ ⑦ ⑦ C C C C

⑤*2

⑦*2

C*8

Étape 9

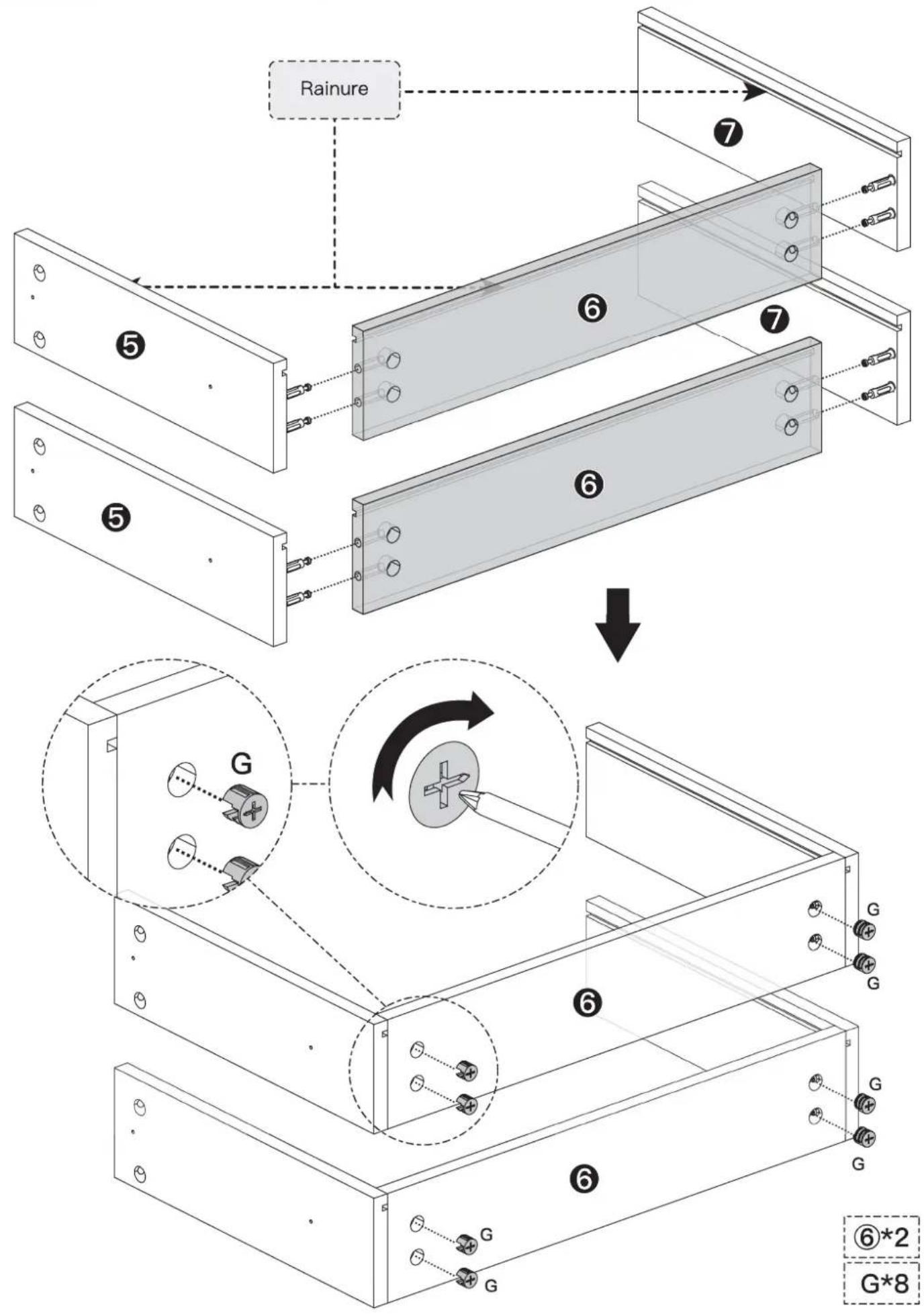

Assemblez la partie 5, la partie 6 et la partie 7 comme indiqué. Insérez [G] dans la partie 6 comme indiqué et serrez avec un tournevis Philips.

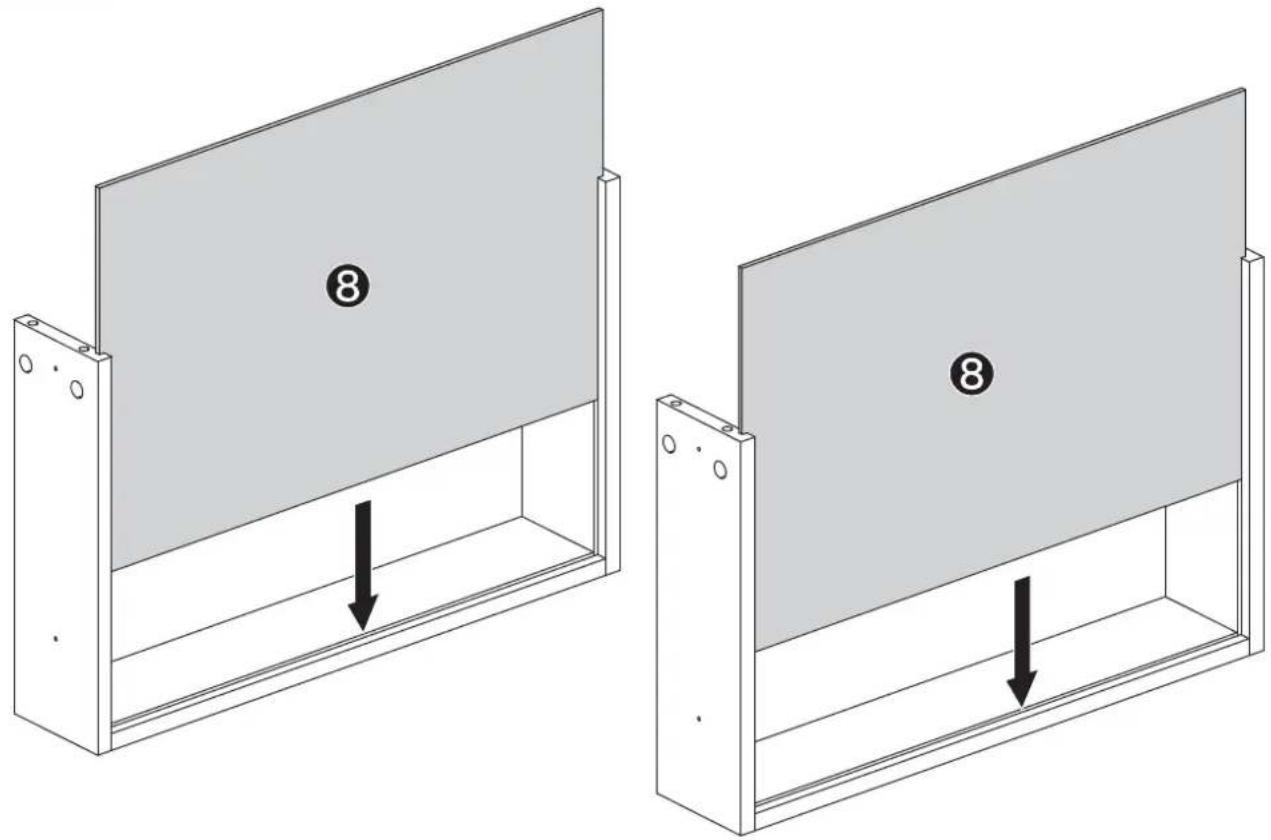

Installez la partie 8 dans celles assemblées à l'étape précédente.

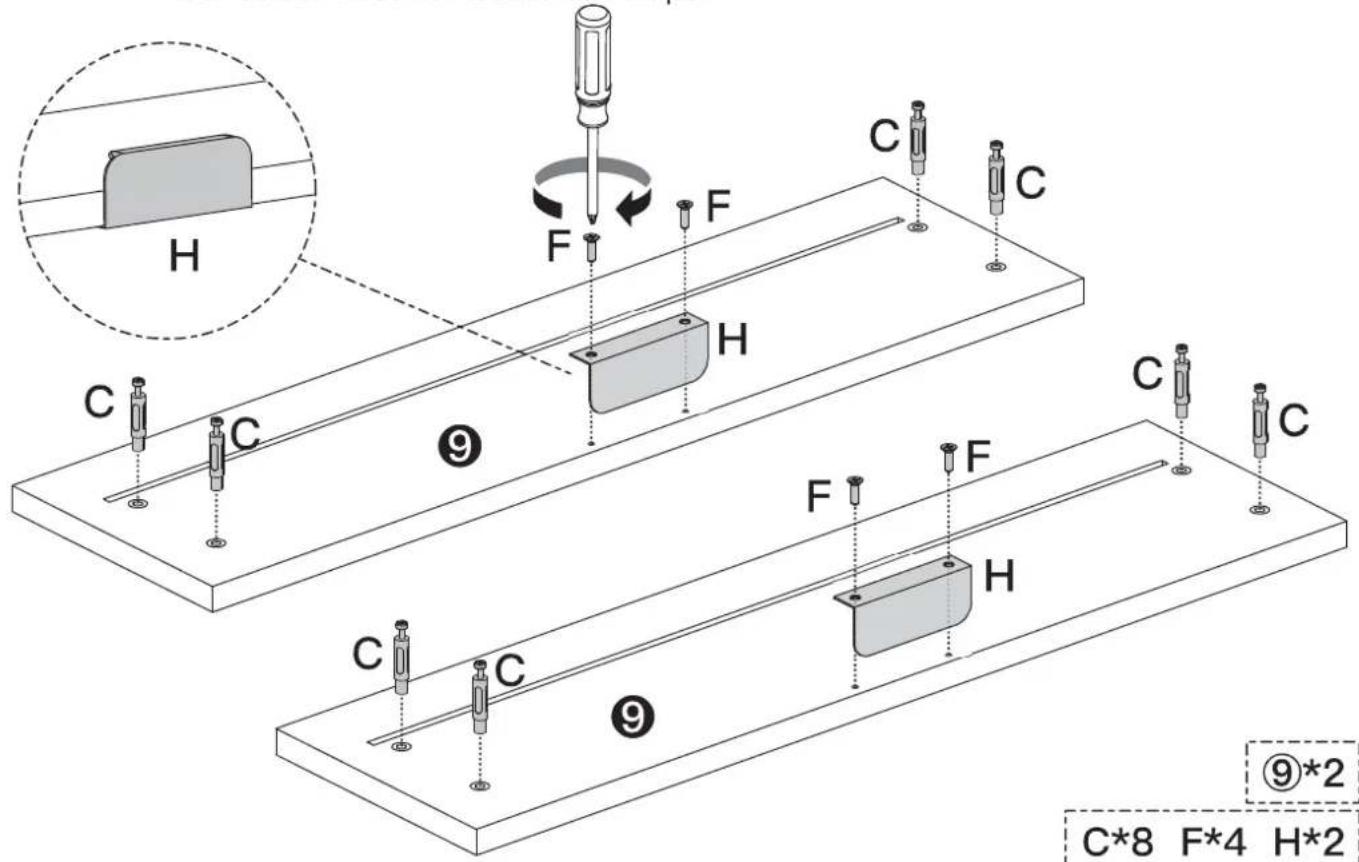

Installez [C] sur la pièce 9 aux endroits indiqués ci-dessous. Serrez avec un tournevis Phillips. Attachez [H] à la pièce 9 et fixez-la avec la vis [F] comme illustré. Serrez avec un tournevis Philips.

H F F C C C C ⑨ C C F F C C H ⑨ ⑨*2 C*8 F*4 H*2

Étape 12

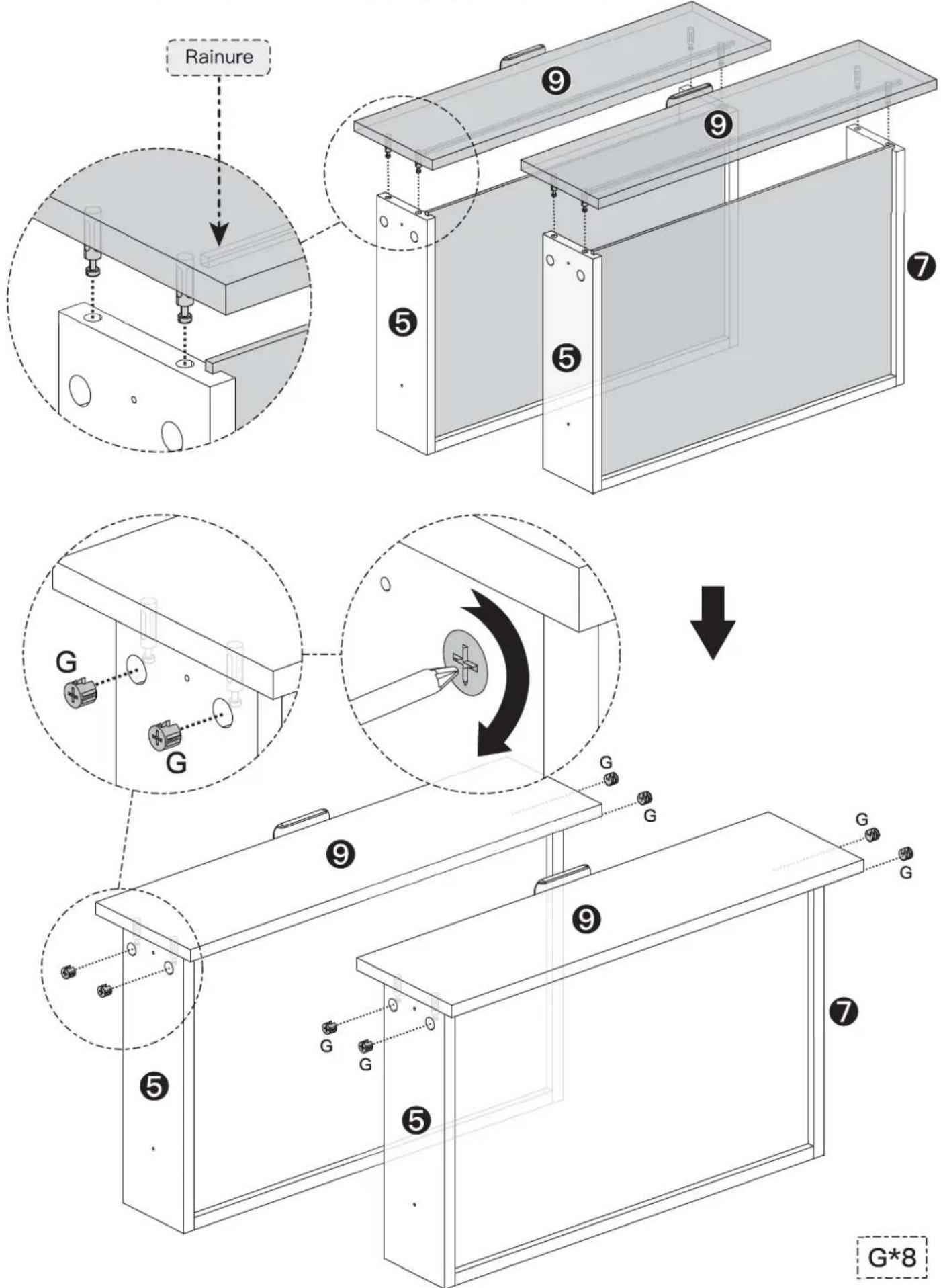

En faisant attention à l'orientation de la rainure, installez la pièce 9 sur le produit terminé à l'étape 10. Insérez [G] dans les trous de la partie 5 et de la partie 7. Serrez avec le tournevis Phillips pour fixer l'ensemble.

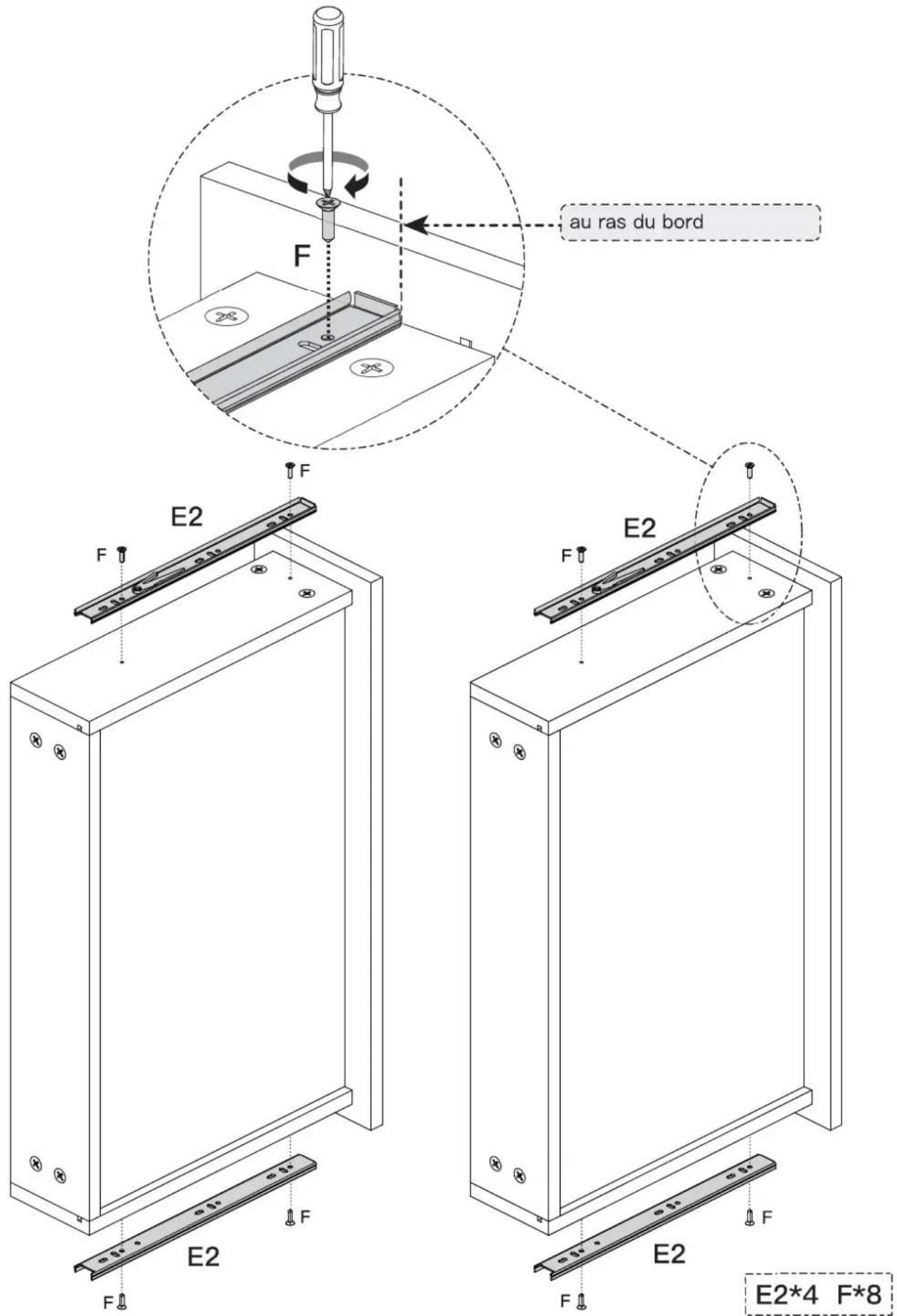

Installez [E2] sur la pièce terminée à l'étape précédente avec la vis [F] et serrez avec un tournevis Phillips.

Étape 14

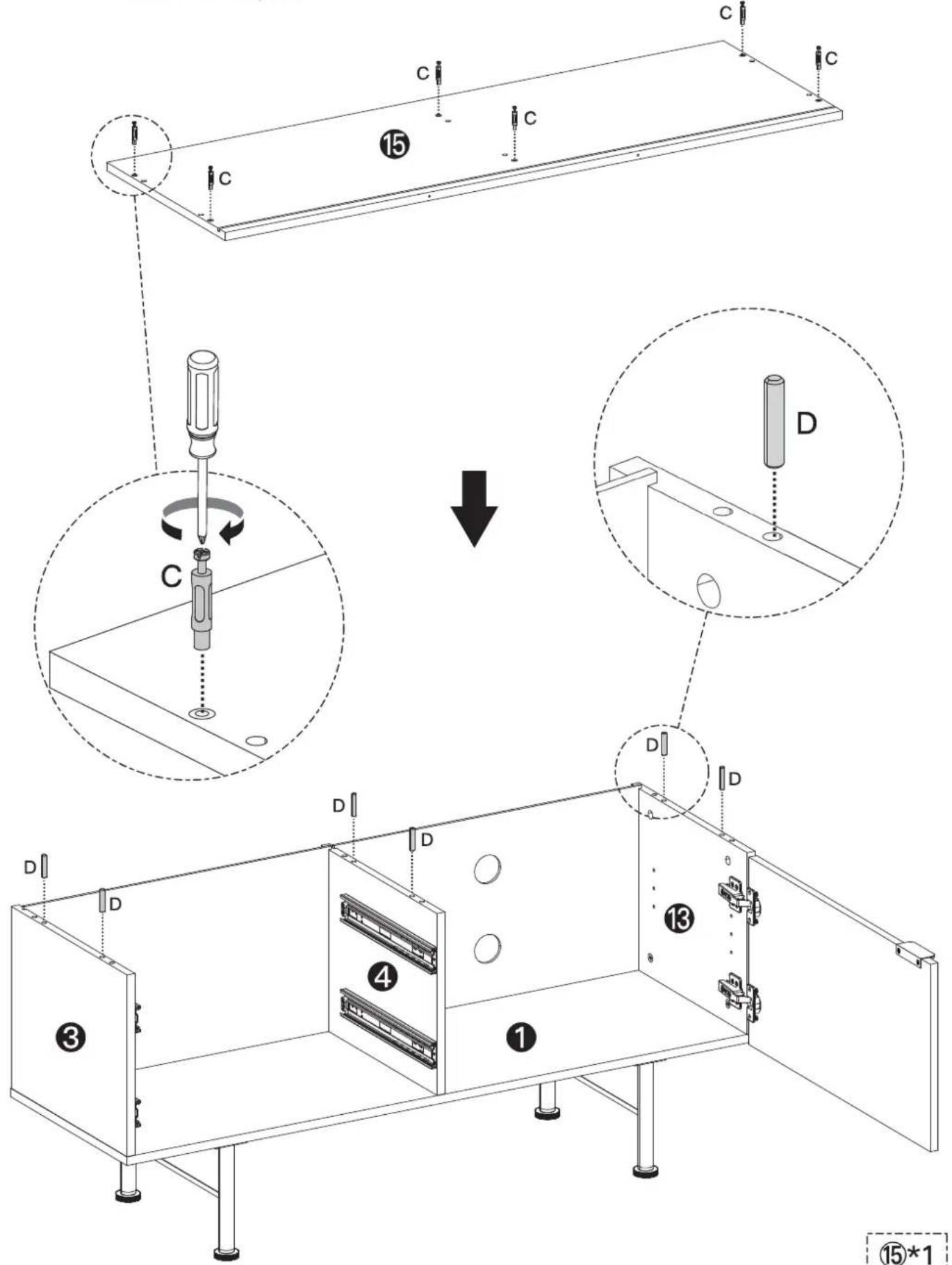

Installez [C] sur la pièce 15 et serez-la en utilisant un tournevis Phillips. Insérez [D] dans la partie 3, la partie 4, la partie 13 comme montré assurez-vous qu'ils sont bien en place.

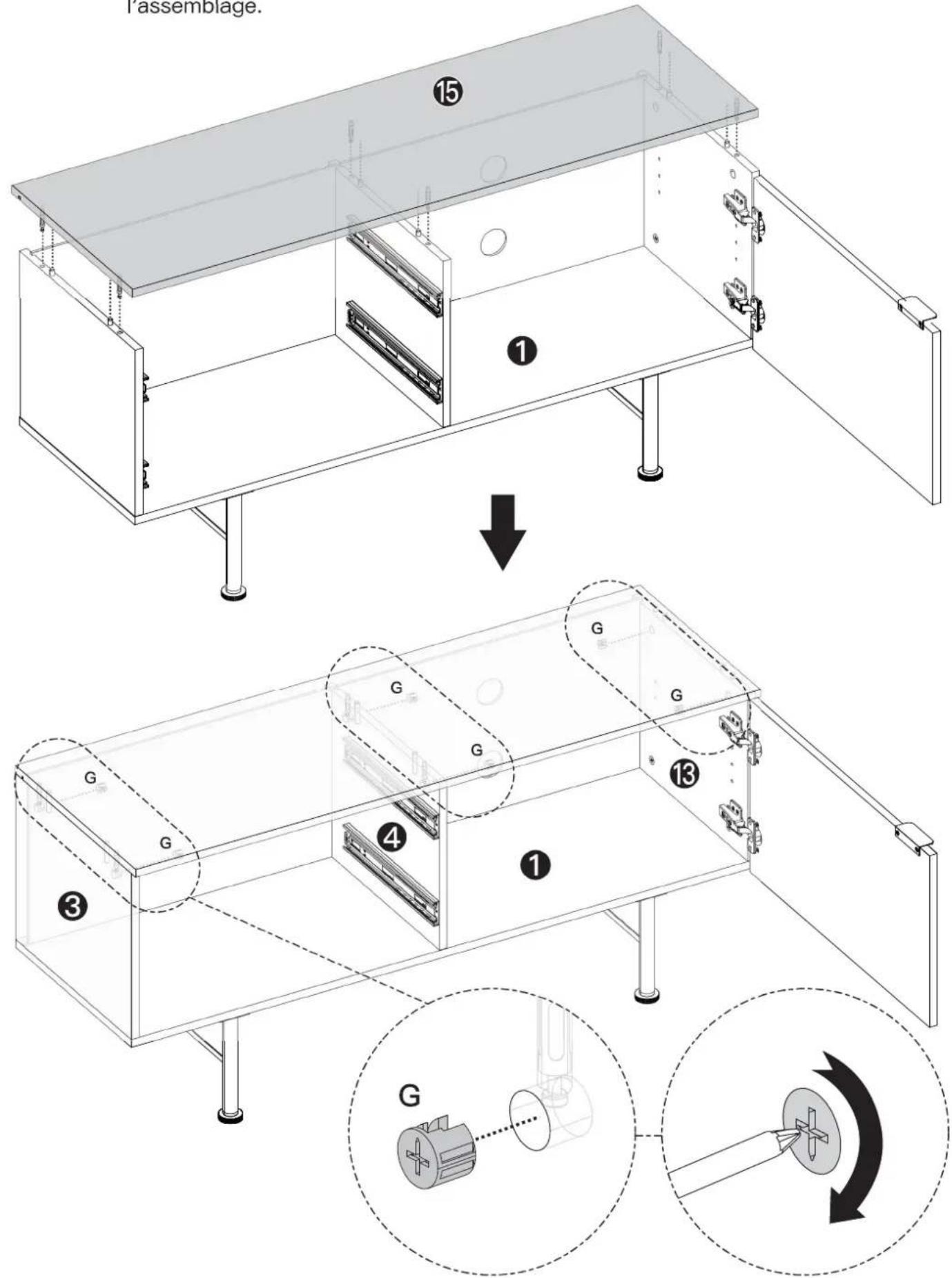

Retournez et installez la pièce 15 sur la pièce 1. Insérez [G] dans la partie 3, la partie 4, la partie 13 et la et serrez avec un tournevis Phillips pour pour le fixer à l'assemblage.

l'assemblage. ⑮ ① ↓ G G G G ③ ④ ① ⑬ G

Étape 16

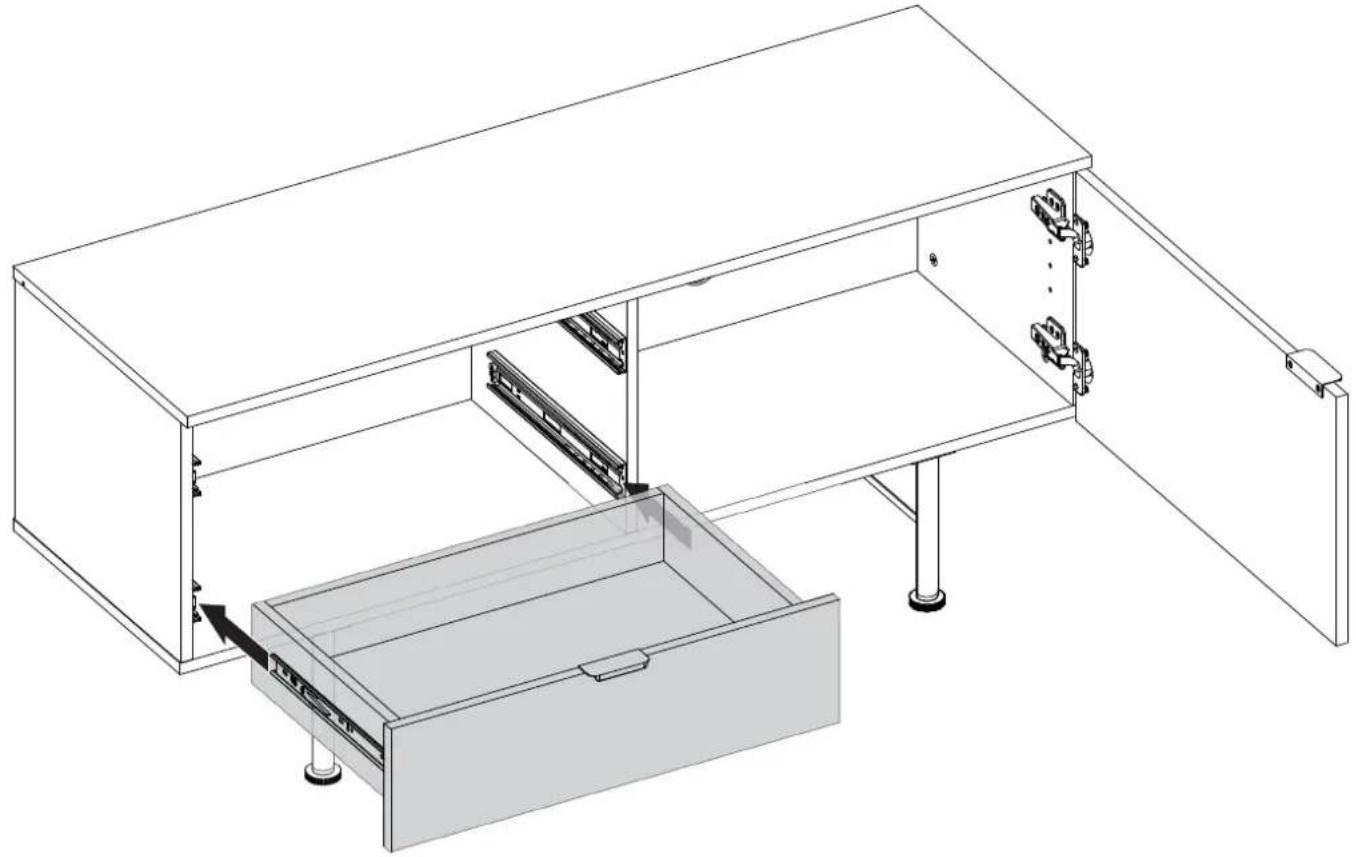

Après avoir aligné les rails, fixez le tiroir dans le meuble de Télévision terminé.

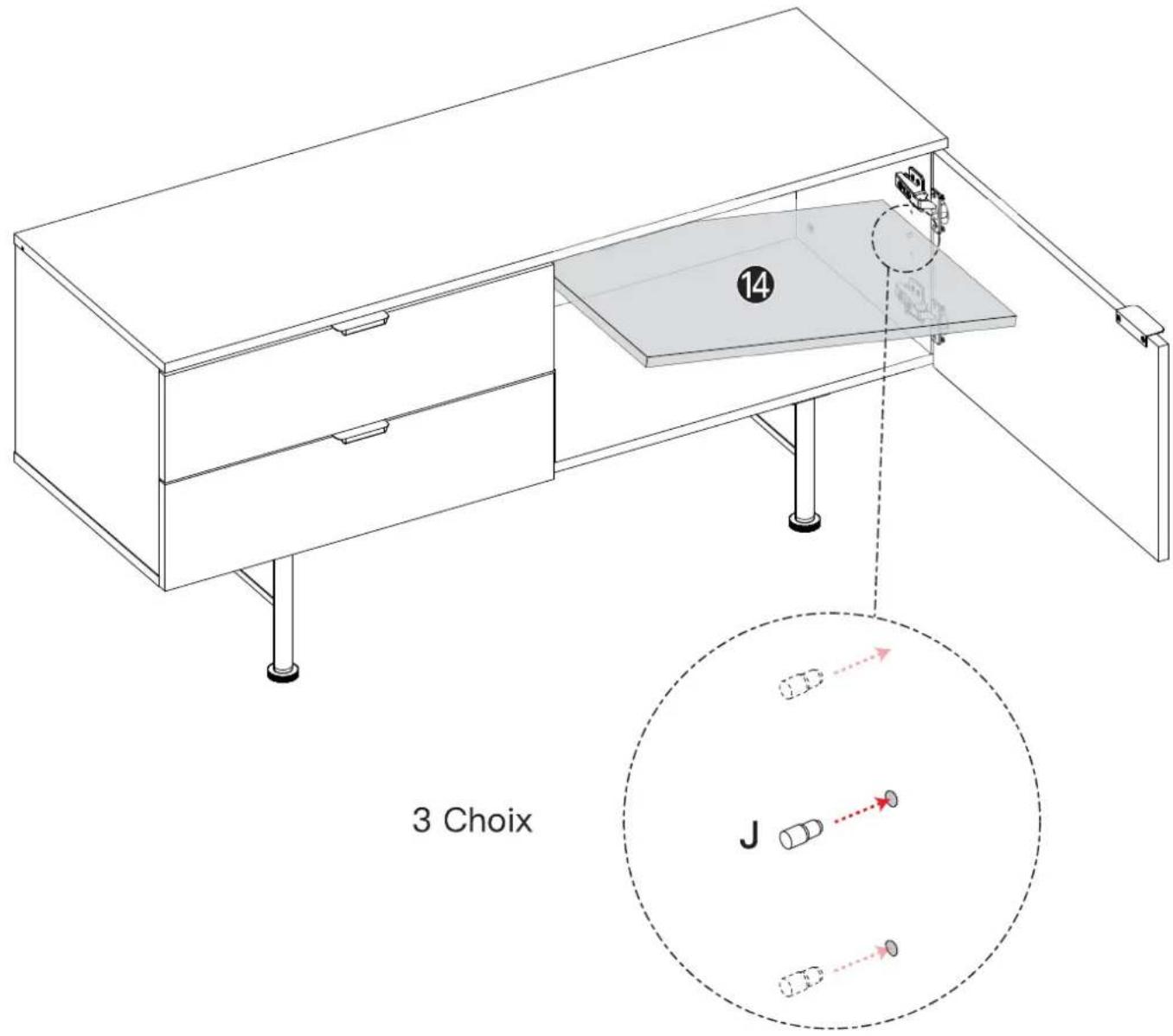

Après avoir installé [J] sur les deux côtés du meuble de Télévision, placez la pièce 14 sur [J].

14 3 Choix J

⑭*1

J*4

Étape 18

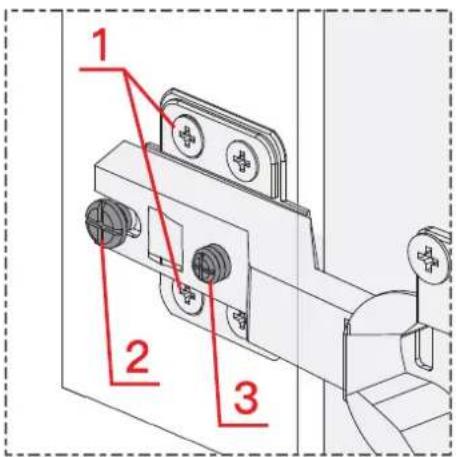

Ouvrez et fermez les portes afin de vous assurer qu'elles sont bien alignées et se ferment correctement. Si vous vous rendez compte que les portes doivent être légèrement ajustées, tournez la vis appropriée, comme illustré. La charnière réglable à trois voies peut être utilisée afin d'aligner parfaitement les portes :

1. Pour ajuster la porte vers le haut ou vers le bas.
2. Pour ajuster la porte vers l'avant ou l'arrière.
3. Pour ajuster la porte vers la droite ou la gauche.
   Tournez la Vis de réglage dans le sens des ai-guilles d'une montre afin de réduire l'écart entre la porte et le pied latéral.

Tournez la vis de réglage dans le sens antiho- raire afin d'agrandir l'espace entre la porte et le pied latéral.

1 2 3

pied lateral.

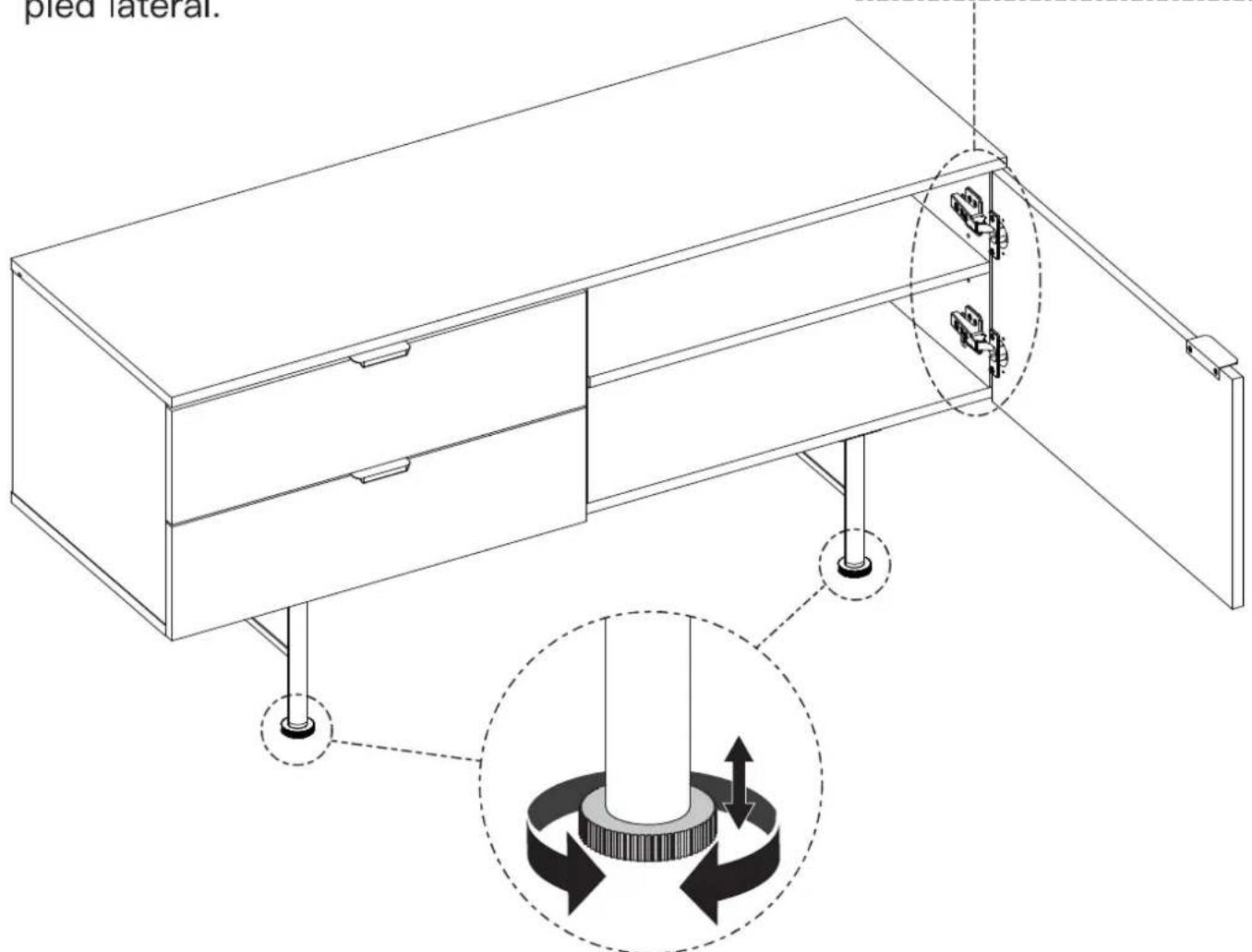

REMARQUE : Si l'appareil n'est pas à niveau sur un sol plat, vous pouvez régler le niveleur pour le mettre au point.

Étape 19 (Optionnel)

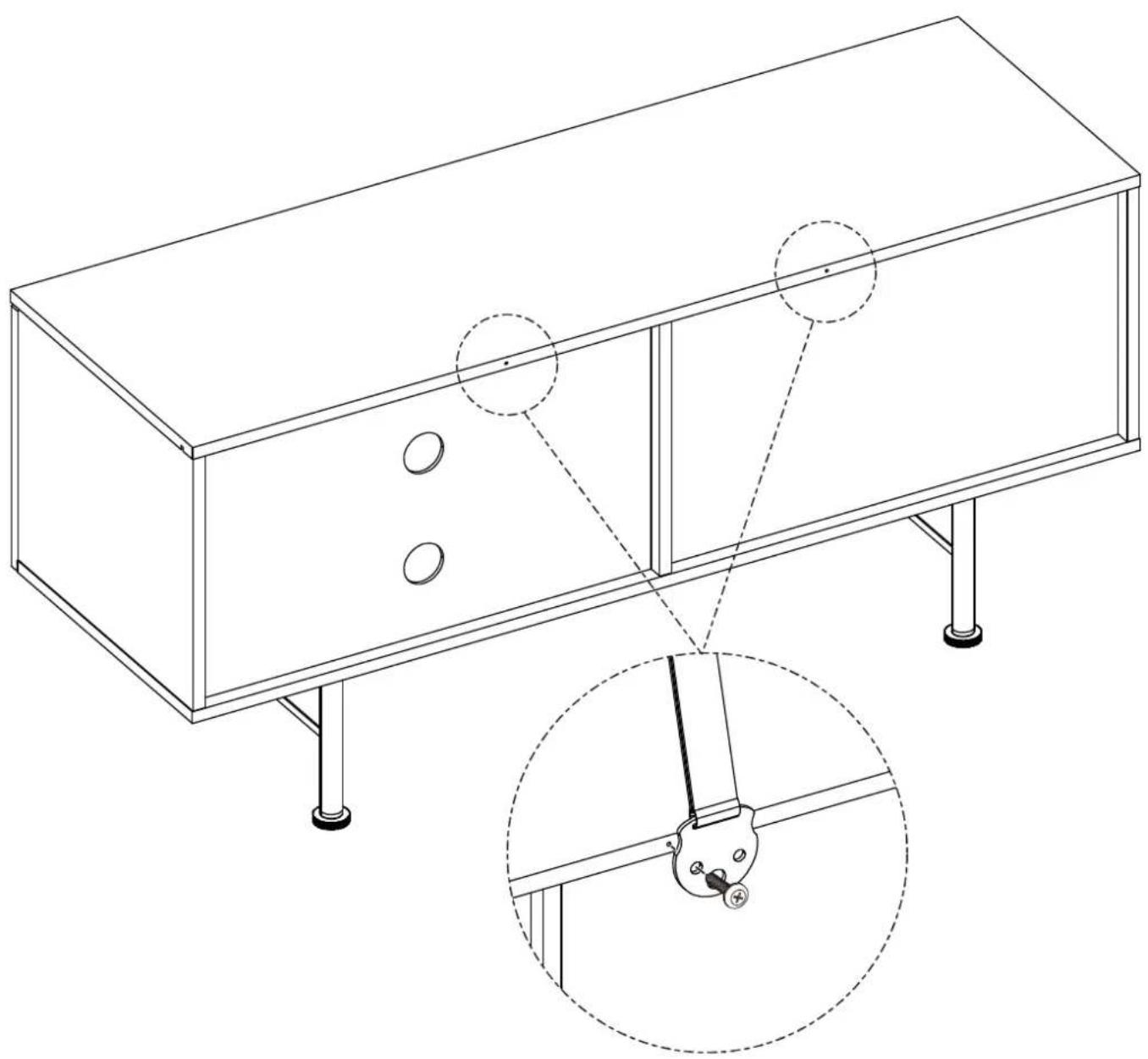

Les trous sont les points de connexion pour les sangles de sécurité des supports TV de table ErgoAV™.

REMARQUE : Utilisez le matériel du support de table pour téléviseur pour le fixer au support de téléviseur.
