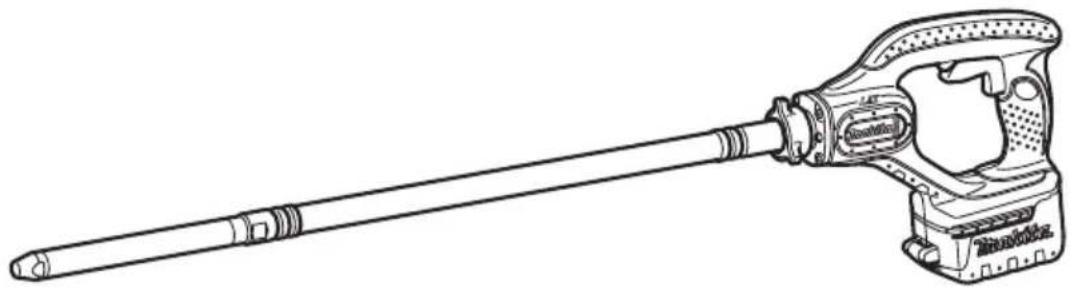

BVR850 - Outil électroportatif MAKITA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Vibrateur à béton sans-fil
Marque	Makita
Modèle	BVR850
Tension nominale	18 V CC
Vibrations par minute	12 500 min⁻¹
Amplitude de vibration	1,0 mm
Tête vibratoire (diamètre x longueur)	25 mm x 221 mm
Longueur de l'ensemble d'axe flexible	2 400 mm
Longueur totale	2 683 mm
Poids net (sans batterie)	5,2 kg
Niveau de pression sonore (L_pA)	70 dB(A) (incertitude 3 dB(A))
Émission de vibrations (a_h)	≤ 2,5 m/s² (incertitude 1,5 m/s²)
Utilisation	Retrait des bulles d'air lors du coulage du béton
Type de batterie	Lithium-ion 18 V compatible Makita
Chargeur	Non inclus (chargeur Makita compatible requis)
Matériau du boîtier	Plastique renforcé
Entretien	Nettoyer avec un chiffon humide après usage ; éviter solvants
Sécurité	Lire les consignes ; ne pas utiliser sous la pluie ; couper l'alimentation avant entretien
Réparations	Confier à un centre agréé Makita ; utiliser des pièces d'origine
Accessoires optionnels	Batteries et chargeurs Makita authentiques
Garantie	Garantie constructeur standard (consulter revendeur)
Normes	Conforme aux directives européennes (2006/42/CE, EN60745)

FOIRE AUX QUESTIONS - BVR850 MAKITA

Comment insérer et retirer la batterie du BVR850 ?

Assurez-vous que l'interrupteur est en position d'arrêt. Ouvrez le couvercle de batterie en appuyant sur la partie encastrée. Pour retirer la batterie, glissez le bouton à l'avant de la batterie. Pour insérer, alignez la languette sur la rainure et poussez jusqu'au clic. Vérifiez que la partie rouge n'est plus visible.

Quelle est la tension de la batterie pour le BVR850 ?

Le BVR850 fonctionne avec une batterie lithium-ion de 18 V CC (compatible avec les batteries Makita série 18V).

Comment utiliser le vibrateur à béton sans-fil Makita BVR850 ?

Maintenez l'outil à la verticale et plongez la tête vibratoire dans le béton. Tirez le levier de l'interrupteur pour démarrer. Déplacez l'outil sur des zones circulaires d'environ 250 mm de diamètre. Retirez délicatement une fois les bulles évacuées.

Quels sont les niveaux de bruit et de vibration du BVR850 ?

Le niveau de pression sonore est de 70 dB(A) (incertitude 3 dB(A)). L'émission de vibrations est ≤ 2,5 m/s² (incertitude 1,5 m/s²). Portez des protecteurs auditifs si nécessaire.

Comment nettoyer et entretenir le BVR850 ?

Avant tout entretien, retirez la batterie. Nettoyez l'outil avec un chiffon humide pour enlever le béton humide. N'utilisez jamais d'essence, diluant ou solvant. Les réparations doivent être effectuées par un centre agréé Makita.

Quelles sont les précautions de sécurité importantes ?

Ne mettez pas les mains près de la tête vibratoire. Ne faites pas fonctionner l'outil hors du béton. Évitez tout contact avec l'eau. Lisez toutes les consignes avant utilisation.

Le BVR850 est-il livré avec une batterie et un chargeur ?

Non, la batterie et le chargeur ne sont pas inclus. Vous devez utiliser des batteries et chargeurs Makita authentiques compatibles 18 V.

Quelle est la longueur totale du BVR850 ?

La longueur totale de l'outil est de 2 683 mm (avec l'axe flexible de 2 400 mm et la tête vibratoire).

Que faire en cas d'anomalie de fonctionnement ?

Si vous remarquez un bruit anormal ou une vibration excessive, éteignez immédiatement l'outil et retirez la batterie. Inspectez l'outil pour détecter des fissures ou déformations. Contactez un centre de service agréé Makita.

Où puis-je trouver des pièces de rechange pour le BVR850 ?

Les pièces de rechange sont disponibles auprès des centres de service agréés Makita. Utilisez exclusivement des pièces d'origine pour garantir la sécurité et la fiabilité.

MODE D'EMPLOI BVR850 MAKITA

GB	Cordless Concrete Vibrator	Instruction Manual
F	Vibrateur à béton sans-fil	Manuel d'instructions
D	Akku-Betonverdichter	Betriebsanleitung
I	Vibratore del cemento a batteria	Istruzioni per l'uso
NL	Accu-trilnaald	Gebruiksaanwijzing
E	Vibrador de hormigón a batería	Manual de instrucciones
P	Vibrador para cimento a bateria	Manual de instruções
DK	Akku betonvibrator	Brugsanvisning
GR	Δονητής αναμόχλευσης μπαταρίας Οδηγίες χρήσεως

BVR340

BVR350

BVR440

BVR450

BVR850

Nous donnons ci-dessous les symboles utilisés pour l'outil. Assurez-vous que vous en avez bien compris la significa-tion avant d'utiliser l'outil.

Symbole

- Uniquement pour les pays de l'UE

Ne pas jeter les appareils électriques et les batteries avec les ordures ménagères !

Conformément aux directives européennes 2002/96/CE (relative aux déchets d'équipements électriques et électroniques) et 2006/66/CE (relative aux piles et accumulateurs ainsi qu'aux déchets de piles et accumulateurs), ainsi qu'à leur application en conformité avec les lois nationales, les appareils électriques et batteries qui ont atteint la fin de leur durée de service doivent être collectés séparément et renvoyés à un établissement de recyclage respectueux de l'environnement.

- Nur für EG-Länder

1 Partie encastrée dans le couvercle de batterie	3 Partie rouge	6 Couvercle
	4 Bouton	7 Levier de l'interrupteur
2 Couvercle de batterie	5 B a t t e r i e	8 Pente

SPECIFICATIONS

Modèle BVR340 BVR440	BVR350 BVR450	BVR850
Vibrations par minute (min ^-1 )	12 500	12 500	13 000	13 000	12 500
Amplitude de vibration 1,0 mm
Tête vibratoire (diamètre x longueur) 25 mm x 221 mm
Longueur de l'ensemble d'axe flexible	800 mm	1 200 mm	800 mm	1 200 mm	2 400 mm
Longueur totale	1 083 mm	1 483 mm	1 083 mm	1 483 mm	2 683 mm
Poids net	3,1 kg	3,6 kg	3,0 kg	3,5 kg	5,2 kg
Tension nominale	14,4 V c.c.		18 V c.c.

• Etant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.
• Les spécifications et la batterie peuvent être différentes suivant les pays.
• Poids, avec la batterie, conformément à la procédure EPTA-01/2003

ENE055-1

Utilisations

L'outil est conçu pour le retrait des bulles lors du coulage du béton.

GEA010-1

Consignes de sécurité générales pour outils électriques

⚠ MISE EN GARDE Veuillez lire toutes les mises en garde et toutes les instructions. Il y a risque de choc électrique, d'incendie et/ou de blessure grave si les mises en garde et les instructions ne sont pas respectées.

Conservez toutes les mises en garde et instructions pour référence ultérieure.

GEB082-1

CONSIGNES DE SÉCURITÉ POUR VIBRATEUR À BÉTON SANS-FIL

1. N'approchez jamais les mains ni le visage de la tête vibratoire pendant le travail.
2. Si vous remarquez un bruit anormal ou toute autre anomalie pendant le fonctionnement, éteignez immédiatement l'outil.
3. Si vous avez accidentellement fait tomber l'outil ou s'il a subit un choc, inspectez-le soigneusement pour voir s'il n'y a pas de cassures, fissures ou déformations.
4. Ne transportez pas l'outil avec le doigt sur l'interrupteur.
5. Ne mettez pas l'outil en marche alors qu'il est posé sur le sol. La tête vibratoire pourrait se mettre à tourner de façon incontrôlable et provoquer un accident.

6. Veillez à ce qu'il ne pénètre pas d'eau, de béton humide, etc. dans l'outil. Ne laissez pas l'outil tomber dans du béton humide.

7. Insérez la tête vibratoire délicatement entre les armatures de fer/acier ou les tiges de renfort de façon à éviter tout contact entre ces divers éléments.

8. N'écrasez pas et ne tordez pas le tuyau flexible.
9. Ne pliez pas excessivement le tuyau flexible.
10. Utilisez par exemple un chiffon humide pour essuyer délicatement tout béton humide qui serait resté sur l'outil après le travail. Faites particulièrement attention à bien nettoyer les évents, la section de l'interrupteur, les ouvertures du couvercle, etc.
11. N'utilisez pas l'outil sous la pluie. Ne nettoyez pas l'outil avec de l'eau.

CONSERVEZ CES INSTRUCTIONS.

AVERTISSEMENT :

NE vous laissez PAS tromper (au fil d'une utilisation répétée) par un sentiment d'aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui accompagnent le produit en question. La MAUVAISE UTILISATION de l'outil ou l'ignorance des consignes de sécurité indiquées dans ce manuel d'instructions peut entraîner une blessure grave.

ENC007-6

PRÉCAUTIONS IMPORTANTES

POUR LA BATTERIE

1. Avant d'utiliser la batterie, lisez toutes les instructions et précautions relatives (1) au chargeur de batterie, (2) à la batterie, et (3) à l'outil utilisant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l'utilisation si le temps de fonctionnement devient excessivement court. Il y a risque de surchauffe, de brûlures, voire d'explosion.

4. Si l'électrolyte pénètre dans vos yeux, rincez-les à l'eau claire et consultez immédiatement un médecin. Il y a risque de perte de la vue.

5. Ne court-circuitez pas la batterie :

(1) Ne touchez les bornes avec aucun matériau conducteur.
(2) Évitez de ranger la batterie dans un conte-neur avec d'autres objets métalliques, par exemple des clous, des pièces de monnaie, etc.
(3) N'exposez pas la batterie à l'eau ou à la pluie. Un court-circuit de la batterie pourrait provoquer un fort courant, une surchauffe, parfois des brû-lures et même une panne.

1. Ne rangez pas l'outil ou la batterie dans des endroits où la température risque d'atteindre ou de dépasser 50°C.
2. Ne jetez pas la batterie au feu même si elle est sérieusement endommagée ou complètement épuisée. La batterie peut exploser au contact du feu.
3. Prenez garde d'échapper ou de heurter la batterie.
4. N'utilisez pas la batterie si elle est abîmée.

CONSERVEZ CES INSTRUCTIONS.

Conseils pour assurer la durée de vie optimale de la batterie

1. Rechargez la batterie avant qu'elle ne soit complètement déchargée.
   Arrêtez toujours l'outil et rechargez la batterie quand vous remarquez que la puissance de l'outil diminue.
2. Ne rechargez jamais une batterie complètement chargée. La surcharge réduit la durée de service de la batterie.
3. Chargez la batterie alors que la température de la pièce se trouve entre 10°C et 40°C. Avant de charger une batterie chaude, laissez-la refroidir.

DESCRIPTION DU FONCTIONNEMENT

ATTENTION :

- Assurez-vous toujours que l'outil est hors tension et que sa batterie est retirée avant de l'ajuster ou de vérifier son fonctionnement.

Engager et retirer la batterie (Fig. 1 et 2)

- L'alimentation doit être coupée (interrupteur à l'arrêt).

- Pour retirer la batterie, ouvrez d'abord le couvercle à batterie. Pour ouvrir le couvercle, appuyez sur sa partie encastrée et faites pivoter le couvercle en maintenant enfoncée la partie encastrée. Retirez ensuite la batterie de l'outil en glissant le bouton à l'avant de la batterie.

- Pour insérer la batterie, alignez sa languette sur la rainure qui se trouve à l'intérieur du carter, puis glissez la batterie pour la mettre en place. Insérez-la toujours bien à fond, jusqu'à ce qu'elle se verrouille en émettant un léger clic. Si vous pouvez voir la partie rouge sur la face supérieure du bouton, la batterie n'est pas parfaitement verrouillée. Insérez-la à fond, jusqu'à ce que la partie rouge ne soit plus visible. Sinon, la batterie risque de tomber accidentellement de l'outil, en vous blessant ou en blessant une personne se trouvant près de vous.

- La batterie doit pouvoir être introduite facilement dans son logement ; si tel n'est pas le cas, c'est qu'elle n'est pas présentée dans le bons sens.

Interrupteur (Fig. 3)

ATTENTION :

- Avant d'insérer la batterie dans l'outil, vérifiez toujours que le levier de l'interrupteur fonctionne bien et revient en position d'arrêt lorsque relâché.

Pour mettre l'outil en marche, tirez simplement sur le levier de l'interrupteur. Pour arrêter l'outil, relâchez le levier de l'interrupteur.

Vous pouvez tirer sur le levier de l'interrupteur par le côté supérieur ou arrière de l'outil.

UTILISATION

Maintenez soigneusement l'outil à la verticale pour l'engager dans le béton et le faire fonctionner. L'évacuation des bulles d'air se produit dans la limite d'une zone circulaire équivalente à dix fois le diamètre de l'aiguille (environ 250 mm) : tenez compte de la forme et de la dimension de cette aire d'efficience, pour régler les déplacements successifs de l'aiguille.

N'utilisez pas cet outil pour gâcher du béton dans un moule : le ciment ne ferait que se déplacer, et l'agrégat grossier subsisterait, empêchant la constitution d'un mélange homogène. (Fig. 4)

Mise à niveau et chasse complète des bulles d'air

La chasse des bulles d'air est complète lorsque vous avez travaillé avec l'outil sur chaque aire circulaire, que le béton cesse de se contracter et que le mortier est remonté régulièrement à la surface, offrant un aspect brillant. Retirez délicatement l'outil de façon à ne pas laisser de trous.

NOTE :

• Prolonger les vibrations au delà du nécessaire sur un même endroit provoquera une séparation du mélange.
• Si l'agrégat grossier se sépare lorsque vous coulez le béton, retirez-le à la pelle et placez-le là où il y a beaucoup de mortier. Puis, vibrez-le avec l'outil. Veillez à le répartir avant qu'il n'ait pas se déposer.

Pour bétonner un endroit en pente, commencez toujours par verser le ciment à partir du bas. De la sorte, le poids du béton fraîchement coulé et les vibrations provoqueront un retrait effectif des bulles d'air. Au contraire, si vous coulez le béton à partir du haut, le mortier se déposera et il finira par couler au fond. (Fig. 5)

ENTRETIEN

ATTENTION :

• Assurez-vous toujours que l'outil est hors tension et que la batterie a été enlevée avant d'y effectuer tout travail d'inspection ou d'entretien.
• N'utilisez jamais d'essence, benzine, diluant, alcool ou autre produit similaire. Cela risquerait de provoquer la décoloration, la déformation ou la fissuration de l'outil.

Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit, les réparations, travaux d'entretien et autres réglages doivent être effectués dans un centre de service Makita agréé, exclusivement avec des pièces de rechange Makita.

ACCESSOIRES

ATTENTION :

- Ces accessoires ou pièces complémentaires sont recommandés pour l'utilisation avec l'outil Makita spécifié dans ce mode d'emploi. L'utilisation de tout autre accessoire ou pièce complémentaire peut comporter un risque de blessure. N'utilisez les accessoires ou pièces qu'aux fins auxquelles ils ont été conçus.

Si vous désirez obtenir plus de détails concernant ces accessoires, veuillez contacter le centre de service après-vente Makita le plus près.

- Les divers types de batteries et chargeurs Makita authentiques

ENG905-1

Bruit

Niveau de bruit pondéré A typique, déterminé selon EN60745 :

Modèle BVR350

Niveau de pression sonore ( L_pA ): 74 dB (A) Incertitude (K): 3 dB (A)

Le niveau de bruit en fonctionnement peut dépasser 80 dB (A).

Modèle BVR450, BVR850

Niveau de pression sonore ( L_pA ): 70 dB (A) ou moins

Incertitude (K) : 3 dB (A)

Le niveau de bruit en fonctionnement peut dépasser 80 dB (A).

Porter des protecteurs anti-bruit

ENG900-1

Vibrations

Valeur totale de vibrations (somme de vecteur triaxial) déterminée selon EN60745 :

Modèle BVR350

Mode de travail : fonctionnement à vide Émission de vibrations (a_h) : 3,0 m/s² Incertitude (K) : 1,5 m/s²

Modèle BVR450, BVR850

Mode de travail : fonctionnement à vide Émission de vibrations ( a_h ): 2,5 m/s² ou moins Incertitude (K): 1,5 m/s²

ENG901-1

• La valeur d'émission de vibrations déclarée a été mesurée conformément à la méthode de test standard et peut être utilisée pour comparer les outils entre eux.
• La valeur d'émission de vibrations déclarée peut aussi être utilisée pour l'évaluation préliminaire de l'exposition.

AVERTISSEMENT :

• L'émission de vibrations lors de l'usage réel de l'outil électrique peut être différente de la valeur d'émission déclarée, suivant la façon dont l'outil est utilisé.
• Les mesures de sécurité à prendre pour protéger l'utilisateur doivent être basées sur une estimation de l'exposition dans des conditions réelles d'utilisation (en tenant compte de toutes les composantes du cycle d'utilisation, comme par exemple le moment de sa mise hors tension, lorsqu'il tourne à vide et le moment de son déclenchement).

Pour les pays d'Europe uniquement

Déclaration de conformité CE

Makita Corporation, en tant que fabricant responsable, déclare que la ou les machines suivantes :

Désignation de la machine : Vibrateur à béton sans-fil N° de modèle / Type : BVR350, BVR450, BVR850 sont produites en série et

sont conformes aux Directives européennes suivantes :

2006/42/CE

et qu'elles sont fabriquées conformément aux normes ou documents normalisés suivants :

EN60745

La documentation technique est conservée par notre représentant agréé en Europe, à savoir :

Makita International Europe Ltd.
