Type de produit	Support mural pour écran plat
Marque	KIMEX
Modèle	017-2004
Compatibilité écran	37 à 70 pouces
Mouvement	Push-Pull (inclinaison et extension)
Capacité de charge maximale	50 kg (estimation)
Compatibilité VESA	Jusqu'à 400 x 400 mm
Matériau	Acier
Couleur	Noir (typique)
Fixation murale	Chevilles et vis incluses (W-A, W-B, etc.)
Sécurité	Trou pour cadenas antivol
Réglage d'inclinaison	Oui, par bouton de réglage
Installation	Nécessite deux personnes pour le levage
Entretien	Vérifier la fixation tous les 3 mois
Contenu du kit	Vis, entretoises, rondelles (list)
Garantie	2 ans (estimation)
Poids du support	Environ 5 kg
Usage	Intérieur uniquement
Assistant requis	Oui, pour montage en sécurité

FOIRE AUX QUESTIONS - 017-2004 KIMEX

Comment installer le support mural ?

Suivez les étapes numérotées dans la notice. Commencez par fixer les supports verticaux au mur, puis montez les écrans dans l'ordre indiqué.

Quel est le poids maximal supporté ?

La capacité nominale maximale n'est pas explicitement indiquée, mais ce support convient aux écrans de 37 à 70 pouces, typiquement jusqu'à 50 kg.

Comment régler l'inclinaison de l'écran ?

Si l'écran est incliné vers le bas, tournez le bouton de réglage pour le remettre à la verticale.

Puis-je utiliser un cadenas pour sécuriser mon écran ?

Oui, le support est prévu pour un cadenas (non inclus) pour éviter le vol.

Quelles vis sont nécessaires pour mon écran ?

Utilisez les vis fournies selon la compatibilité VESA : M6 ou M8, avec les entretoises appropriées.

Dois-je vérifier régulièrement le support ?

Oui, il est recommandé de vérifier la fixation tous les trois mois pour garantir la sécurité.

Puis-je monter le support seul ?

Il est conseillé d'utiliser un assistant pour soulever et positionner l'écran en toute sécurité.

Le support est-il adapté à une utilisation extérieure ?

Non, ce produit est destiné à une utilisation intérieure uniquement.

Que faire si une pièce manque ?

Contactez le magasin où vous avez acheté le support pour obtenir de l'aide.

Comment éviter d'endommager l'écran lors du montage ?

Ne pas trop serrer les vis et suivre l'ordre d'installation indiqué dans la notice.

MODE D'EMPLOI 017-2004 KIMEX

⚠️ FR IMPORTANT: Le non-respect de toutes les instructions peut entraîner des blessures graves, des dommages à l'équipement ou l'annulation de la garantie de l'usine.

INSTRUCTIONS DE SÉCURITÉ ET AVERTISSEMENTS:

• S'assurer que la surface de montage est suffisamment solide pour supporter le produit et

l'équipement montés.

- NE PAS DEPASSER LA CAPACITE NOMINALE MAXIMALE MENTIONNEE

- toujours utiliser un assistant ou un dispositif de levage mécanique pour soulever et positionner en toute sécurité les produits lourds.

- Serrer les vis fermement, mais sans trop serrer. Un serrage excessif peut endommager le

produit et réduire considérablement sa capacité de maintien.

• Lors de l'utilisation du produit, garder une zone dégagée et une distance suffisante par

rapport aux pièces mobiles.

- Utiliser ce produit uniquement de la manière prévue. Ne pas se tenir, s'accrocher ou grimer sur le produit

• Ce produit est destiné :

- Ce produit est décline d'un usage interneur uniquement. - Toute tentative de reconstruction du cadre n'est pas autorisée.

- Ce produit peut contenir de petites pièces susceptibles de présenter un risque

d'étouffement en cas d'ingestion. Tenez les enfants éloignés du produit, à moins que

celui-ci ne soit destine à leur usage et que toutes les instructions et manuels soient entièrement examinée et compris par eux

• Vérifier à intervalles réguliers (au moins tous les trois mois) que le produit est sécurisé et

peut être utilisé en toute sécurité.

year 08 a##s of t##s ###

Si vous avez des questions ou besoin d'aide, n'hésitez pas à contacter le magasin où

fectue votre schat pour obtenir de l'alde.

[Non-Text]

WICHTIG:

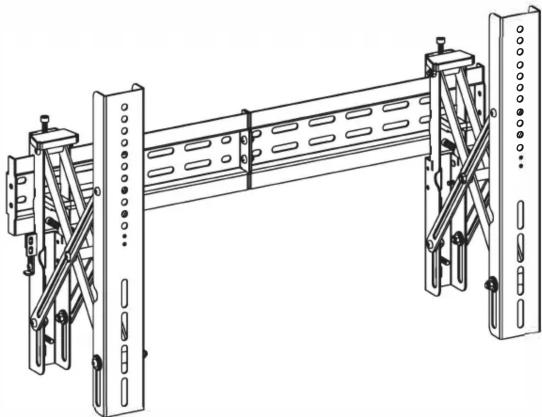

Support mur d'images pour écran TV 37"-70" Push Pull 37"-70" Video wall mount

7 Note: If the TV is tilting down, you can adjust this knob to keep the TV vertical for a seamless look. Remarque : si le téléviseur est inclin é vers le bas, vous pouvez régler ce bouton pour maintenir le téléviseur à la verticale afin d'obtenir un aspect homogène.

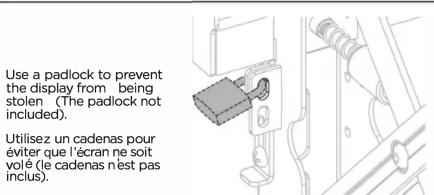

Use a padlock to prevent the display from being stolen (The padlock not included). Utilisez un cadenas pour éviter que l'écran ne soit voté (le cadenas n'est pas inclus).

8

Note: Install/adjust the displays by the numerical order given. Note : Installez/réglez les écrans dans l'ordre numérique indiqué.

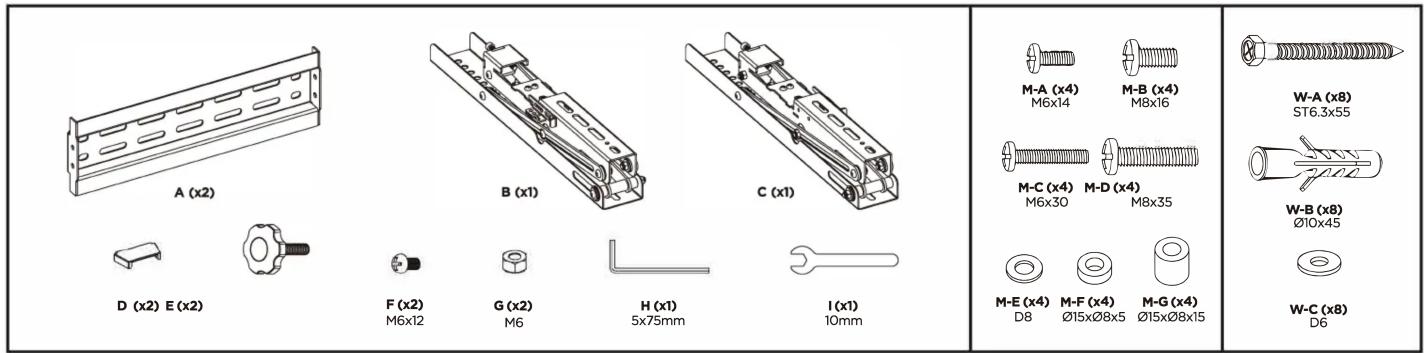

A (x2) D (x2) E (x2) F (x2) M6x12 G (x2) M6 H (x1) 5x75mm I (x1) 10mm B (x1) C (x1) M-A (x4) M6x14 M-B (x4) M8x16 M-C (x4) M6x30 M-D (x4) M8x35 M-E (x4) D8 M-F (x4) Ø15xØ8x5 M-G (x4) Ø15xØ8x15 W-A (x8) ST6.3x55 W-B (x8) Ø10x45 W-C (x8) D6

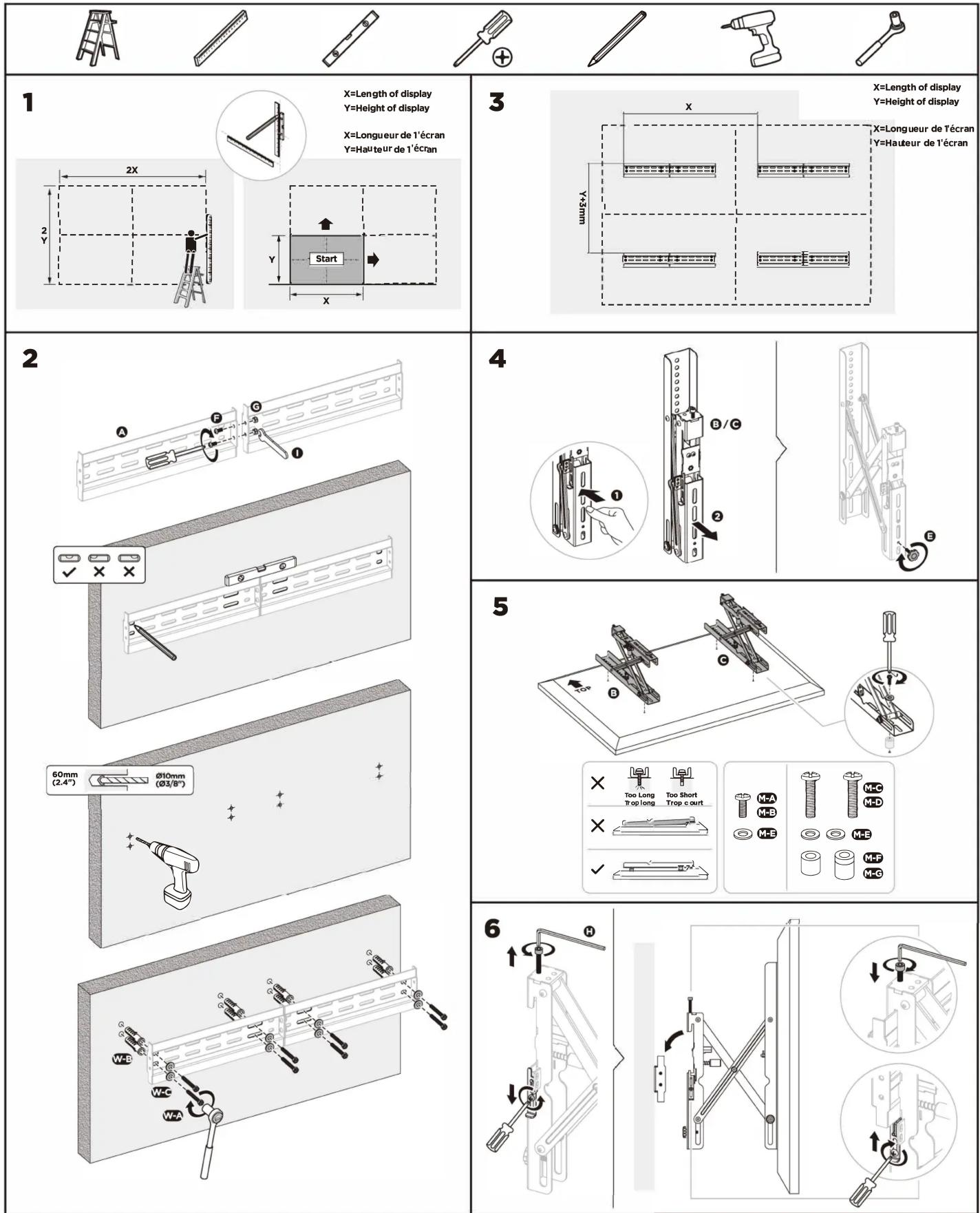

1 X=Length of display Y=Height of display X=Longueur de l'écran Y=Hauteur de l'écran 2X 2Y Start X 3 X=Length of display Y=Height of display X=Longueur de l'écran Y=Hauteur de l'écran 2 4 60mm (2.4") Ø10mm (Ø3/8") + + + + 6 5 Too Long Top long Too Short Trop court M-A M-B M-C M-D M-E M-F M-G 6

1 X=Length of display Y=Height of display X=Longueur de l'écran Y=Hauteur de l'écran 2X 2Y Start X 3 X=Length of display Y=Height of display X=Longueur de l'écran Y=Hauteur de l'écran 2 4 60mm (2.4") Ø10mm (Ø3/8") + + + + 6 5 Too Long Top long Too Short Trop court M-A M-B M-C M-D M-E M-F M-G 6
