EHDB 914i - Hotte Essentiel B - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de hotte	Hotte décorative
Dimensions	90 cm de largeur
Débit d'aspiration	Jusqu'à 750 m³/h
Niveaux de puissance	3 niveaux de puissance + mode intensif
Éclairage	LED intégré
Filtre	Filtre à graisse en aluminium, lavable au lave-vaisselle
Installation	Installation murale
Niveau sonore	Max 65 dB
Consommation énergétique	Classe énergétique C
Fonctionnalités supplémentaires	Fonction de minuterie
Entretien	Filtres à nettoyer régulièrement, entretien de la surface
Sécurité	Protection contre la surchauffe
Garantie	2 ans

FOIRE AUX QUESTIONS - EHDB 914i Essentiel B

Comment installer la hotte Essentiel B EHDB 914i ?

Pour installer la hotte Essentiel B EHDB 914i, commencez par débrancher l'alimentation électrique. Fixez le support au mur à la hauteur souhaitée, puis accrochez la hotte sur le support. Connectez les tuyaux d'évacuation et branchez l'alimentation avant de tester le fonctionnement de l'appareil.

Comment nettoyer les filtres de la hotte ?

Les filtres métalliques de la hotte Essentiel B EHDB 914i peuvent être nettoyés au lave-vaisselle ou à la main avec de l'eau chaude savonneuse. Assurez-vous de bien les rincer et de les laisser sécher avant de les remettre en place.

La hotte fait du bruit, est-ce normal ?

Un certain niveau de bruit est normal lors du fonctionnement de la hotte, en particulier à des vitesses élevées. Si le bruit semble excessif, vérifiez que la hotte est correctement installée et que les filtres sont propres.

Que faire si la hotte ne fonctionne pas ?

Si la hotte ne fonctionne pas, vérifiez d'abord si elle est correctement branchée et que l'alimentation électrique est active. Si le problème persiste, inspectez le fusible ou le disjoncteur, et assurez-vous que les filtres ne sont pas obstrués.

Comment changer l'ampoule de la hotte Essentiel B EHDB 914i ?

Pour changer l'ampoule, débranchez la hotte. Retirez le couvercle de l'ampoule en le tournant ou en le tirant, puis remplacez l'ampoule par une nouvelle ampoule de même type. Refermez le couvercle et rebranchez la hotte.

Quels types de filtres sont compatibles avec la hotte ?

La hotte Essentiel B EHDB 914i utilise des filtres métalliques lavables pour la graisse et des filtres à charbon pour la filtration des odeurs. Assurez-vous d'acheter des filtres compatibles auprès de revendeurs agréés.

La hotte dégage une odeur étrange, que faire ?

Si la hotte dégage une odeur étrange, cela peut être dû à des filtres encrassés ou à une accumulation de graisse. Nettoyez les filtres et vérifiez l'intérieur de la hotte pour tout résidu. Si le problème persiste, envisagez de remplacer les filtres à charbon.

Quelle est la garantie de la hotte Essentiel B EHDB 914i ?

La hotte Essentiel B EHDB 914i est généralement garantie 2 ans à partir de la date d'achat. Conservez votre preuve d'achat pour toute réclamation de garantie.

MODE D'EMPLOI EHDB 914i Essentiel B

Notice d'utilisation

Pour vous aider à bien vivre votre achat

Vous venez d'acquérin un produit de la marque Essentiel b et nous vous en remercions. Nous apportons un soin tout particulien à la FIABILITÉ, à la FACILITÉ D'USAGE et au DESIGN de nos produits. Nous espérons que cette hotte vous donnera entière satisfaction

sommaire

votre produit 6

Caractéristiques techniques 6

Dimensions de la hotte 7

montage 9

Caractéristiques du conduit d'évacuation 9

Utilisation en version évacuation 9

Utilisation en version recyclage 10

Fixation murale de la hotte 11

AVANT D'INSTALLER LA HOTTE 11

POUR FIXER LA HOTTE AU MUR 11

MONTAGE 14

utilisation 17

nettoyage et entretien 18

Nettoyage de la hotte 18

Nettoyage des filtres 18

FILTRES ANTI-GRAISSE 18

FILTRE À CHARBON 19

Remplacement des ampoules 20

guide de dépannage 21

remplacement du cordon d'alimentation 22

Caractéristiques du cordon d'alimentation 23

Branchement 23

votre produit

Caractéristiques techniques

	Modèle EHDB 914i
Puissance moteur	220 W
Tension d'alimentation	220-240 V~ 50-60 Hz
Lampe à incandescence	LED 2 x 2,5 W
Débit d'air minimum	240 m3/h
Débit d'air maximum	559 m3/h
Largeur de la hotte	898 mm
Hauteur mini/maxi	619 mm / 1130 mm
Bloc aspirant(H x L x P)	60 x 898 x 450 mm
Cheminée(L x P)	240 x 250 mm
Volume sonore à puissance minimale	49 dB
Volume sonore à puissance maximale	68 dB
Filtres	- 3 filtres aluminium- 1 filtre charbon
Accessoires fournis	- Kit de fixation- Cheminée- Déflecteur-Filtres aluminium- Filtre charbon

Vérifiez la nature de la cloison ou du mur sur lequel vous souhaitez fixer la hotte. Assurez-vous que la visserie fournie est compatible.

Autrement, utilisez des vis et chevilles à expansion adéquats au type de cloison ou de mur (spéciales murs creux, plaque de plâtre - type BA13, brique creuse, etc.).

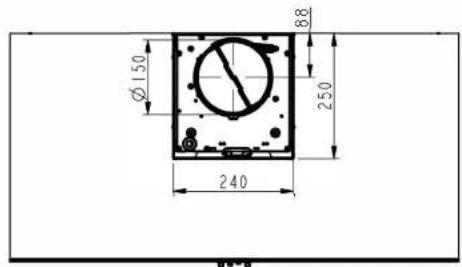

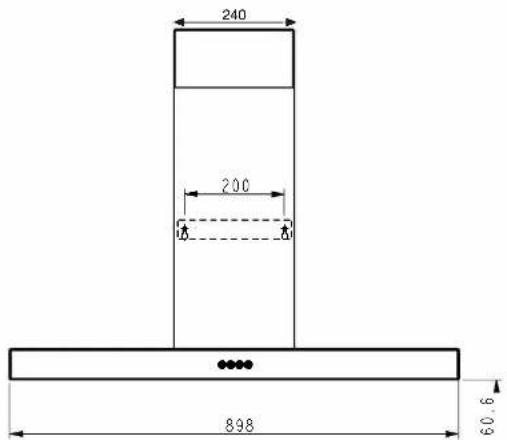

Dimensions de la hotte

240 200 898 60.6

Ø150 88 250 240

essentiel

votre produit

essentiel

votre produit

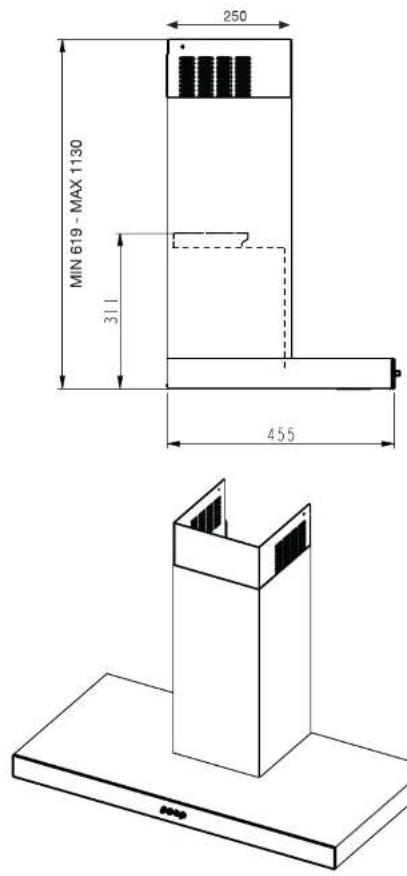

250 MIN 619 - MAX 1130 311 455

montage

Vous pouvez utiliser cette hotte aspirante soit en version ÉVACUATION (figure 1), soit en version RECYCLAGE (figure 2) (configuration d'usine).

Pour les 2 versions, vous devez vous procurer un conduit d'évacuation adapté. Veuillez vous renseigner auprès de votre magasin revendeur.

Caractéristiques du conduit d'évacuation

• Privilégiez les conduits d'évacuation courts et directs.
• Le conduit d'évacuation doit être d'un diamètre de 150 mm, en matière non inflammable. Vous pouvez également utiliser un conduit de diamètre inférieur avec un réducteur (non fourni). Dans ce cas, placez un réducteur sur le clapet anti-retour de la hotte.
• La longueur totale du conduit jusqu'à l'évacuation ne doit pas excéder 3 mètres avec un coude ou 2 mètres avec deux coudes (angle maximum des coudes : 90°).
• Pour maintenir le conduit et assurer son étanchéité, utilisez des colliers de serrage (non fournis).
• En sortie, reliez le conduit d'évacuation à une grille ou un clapet de façade.

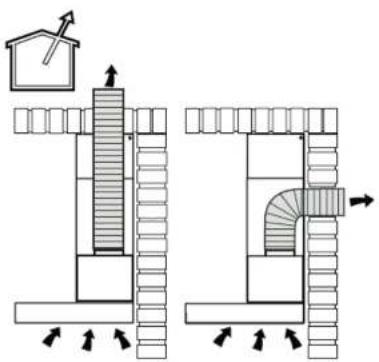

Utilisation en version évacuation (figure 1)

Si vous possédez une sortie vers l'extérieur

• L'air est aspiré et évacué vers l'extérieur à travers un conduit d'évacuation (non fourni).
• Les filtres à charbon sont installés d'origine sur la hotte.
• Pour une utilisation de la hotte en version ÉVACUATION, n'utilisez pas de filtre à charbon.
• Les réglementations concernant l'évacuation de l'air doivent être respectées.
• Reliez la hotte aux tubes et trous d'évacuation de la paroi d'un diamètre équivalent à la sortie d'air (collier de raccord).
• L'utilisation de tubes et trous d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d'aspiration et une augmentation du bruit.
• Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.
• L'air ne doit pas être envoyé dans un conduit pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible.

• La hotte ne peut évacuer que l'équivalent de l'air de remplacement que vous laissez entrer dans la pièce. C'est la raison pour laquelle il est important que l'air puisse entrer dans la cuisine par une grille d'aération haute ou basse ou par une porte ou une fenêtre entrouverte lors de l'utilisation de la hotte.
• En cas d'entrée d'air insuffisante, une dépression peut apparaître dans les conduits de chauffage (par exemple : feu ouvert, chauffage).
• Lorsque vous utilisez simultanément la hotte à évacuation avec d'autres appareils utilisant une énergie autre que l'électricité (gaz, charbon), la dépression ne peut dépasser les 4 Pa (0,04 mBar).

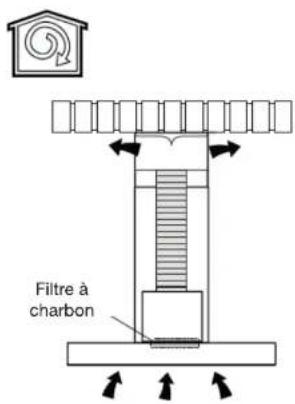

Utilisation en version recyclage (figure 2)

Si vous ne possédez pas de sortie vers l'extérieur

• Vous devez utiliser la hotte avec les filtres à charbon. Vous pouvez vous procurer des filtres à charbon en magasin.

• L'air est aspiré, filtré (au travers des filtres à charbon) et recyclé dans la cuisine.

10

essentiel

montage

Filtre à charbon

Figure 2

Fixation murale de la hotte

• L'installation de la hotte doit être effectuée par au moins 2 personnes qualifiées. Nous vous conseillons de confier l'installation à des spécialistes.
• Ne branchez pas la hotte sur la prise de courant tant que l'installation n'est pas terminée.

Avant d'installer la hotte

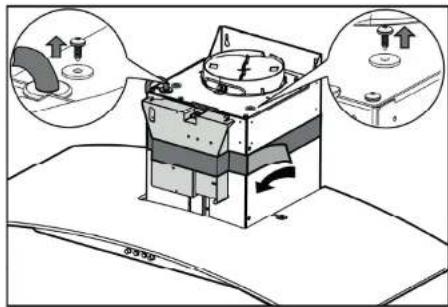

Avant de procéder à l'installation et afin de manipuler la hotte plus aisément, retirez les filtres métalliques. Pour cela, reportez-vous au paragraphe « Nettoyage des filtres anti-graisses ».

Préparation préliminaire

1. Déterminez l'emplacement de la hotte à l'aide du gabarit. Elle doit être centrée par rapport à votre plan de cuisson.

essentel

montage

La hotte doit être située proche d'une prise électrique comme indiqué sur le schéma ci-contre. Idéalement, la prise électrique doit se trouver derrière un cache-conduit.

max 90 cm

Veuillez respecter les distances minimum suivantes entre le plan de cuisson et la partie la plus basse de la hotte :

50 cm minimum pour les cuisinières/ tables de cuisson électriques,

70 cm minimum pour les cuisinières/ tables de cuisson au gaz ou mixtes.

Cette distance de 70 cm peut être réduite pour :

Les parties non combustibles de la hotte de cuisine,

Les parties fonctionnement à très basse tension de sécurité, à condition que ces parties ne donnent pas accès aux parties actives lorsqu'elles sont déformées).

Note : si les instructions d'installation pour la table de cuisson au gaz spécifient une distance plus grande, celle-ci doit être prise en compte.

1. Débranchez les fusibles correspondant au circuit de la cuisine.

2. Assurez-vous que la boîte de raccordement électrique soit fixée comme indiqué sur les Fig. 3, 4 et 5 ci-après :

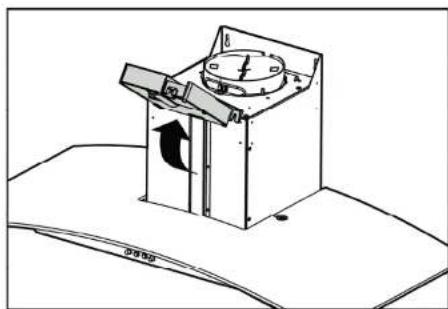

Figure 3 (visuel non contractuel)

Figure 4 (visuel non contractuel)

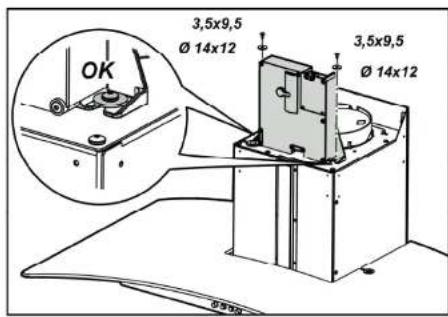

3,5x9,5 Ø 14x12 3,5x9,5 Ø 14x12 OK

Figure 5 (visuel non contractuel)

Montage

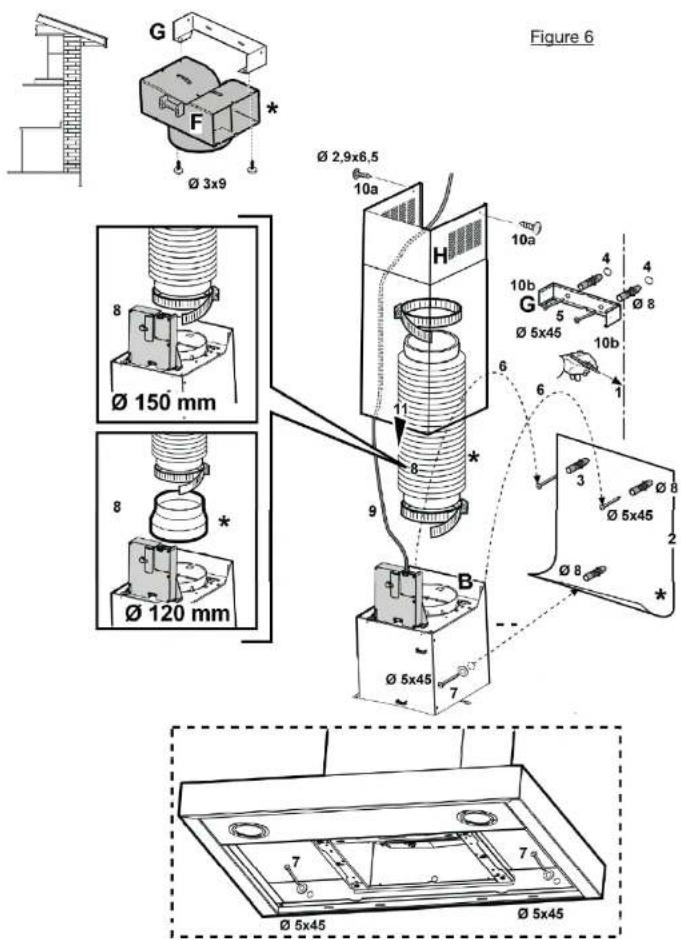

Pour les étapes suivantes, reportez-vous aux schémas de la Fig. 6 en page 16 :

1. A l'aide d'un crayon, tirez un trait sur la paroi du mur (1), jusqu'au plafond, correspondant à la ligne médiane pour faciliter la procédure d'installation.
2. Placez le gabarit d'installation (2) sur le mur : la ligne verticale médiane imprimée sur le gabarit doit correspondre à la ligne médiane tracée sur le mur. Le bord inférieur du gabarit doit correspondre au bord inférieur de la hotte.
3. Fixez le gabarit au mur avec du ruban adhésif.
4. Percez les trous (8) comme indiqué sur le gabarit. Insérez les chevilles au mur (3) et vissez les 2 vis (6) dans les trous supérieurs en conservant un espace d'environ 2 cm entre la tête de la vis et le mur.

Remarque : percez toujours les trous indiqués sur le gabarit. Les 2 trous supérieurs servent à accrocher la hotte tandis que les 2 trous inférieurs servent à fixer la hotte définitivement et assurer la sécurité.

1. Appliquez l'étrier de support de cheminée (G) à la paroi adhérant au plafond. Utilisez l'étrier de support de cheminée comme gabarit de perçage (si celle-ci est présente, la petite fente sur le support doit correspondre à la ligne précédemment tracée sur le mur). Marquez 2 trous au crayon, percez-les et insérez 2 chevilles (4).
2. Fixez l'étrier de support de cheminée à la paroi à l'aide de 2 vis (5).
3. Accrochez la hotte (B) aux 2 vis supérieures (6).
4. Vissez la vis inférieure (7) sans la serrer complètement. Assurez-vous que la rondelle ait préalablement été placée sous la vis.
5. Vérifiez l'horizontalité de la hotte, puis serrez complètement toutes les vis supérieures et inférieures.

Remarque : les ponts de fixation inférieurs sont visibles en enlevant les filtres antigraisse et se trouvent sur les côtés et/ou au centre de la hotte (dans ce cas, après avoir enlevé le châssis du filtre à charbon si celui-ci est présent).

1. Effectuez le raccordement d'un tube (tube et joints de fixation non fournis) à l'anneau de raccordement placé au-dessus de l'unité moteur d'aspiration pour l'évacuation des fumées.

2. En cas d'installation en version ÉVACUATION : l'autre extrémité du tube doit être reliée à un dispositif d'évacuation des fumées. En cas d'installation en version RECYCLAGE : fixez le déflecteur (F) à l'étrier de support (G), et reliez l'autre extrémité du tube à l'anneau de raccordement placé sur le déflecteur (F).

3. Branchez le cordon d'alimentation (9).
4. Installez la cheminée (H) en fixant la partie supérieure à l'étrier (G). Serrez les 2 vis (10a) dans les emplacements prévus à cet effet (10b).
5. Faites glisser la partie inférieure de la cheminée (H) pour recouvrir intégralement le groupe d'aspiration au-dessus de la hotte.
6. Remontez le châssis du filtre à charbon (en version RECYCLAGE) et les filtres anti-graisse.

Figure 6 G F Ø 3x9 Ø 2,9x6,5 10a H 10a 10b 4 4 Ø 8 Ø 5x45 10b 6 6 Ø 150 mm 8 Ø 120 mm 9 B Ø 5x45 7 Ø 5x45 Ø 5x45 7 Ø 8

16 essentiel V.S.O montage

utilisation

La hotte est destinée à aspirer les fumées, odeurs et vapeurs de cuisson au-dessus de la table de cuisson. Pour obtenir de meilleurs résultats, allumez la hotte 5 minutes environ avant le début de la cuisson et laissez-la fonctionner pendant 15 minutes après la fin de la cuisson jusqu'à l'élimination totale des odeurs.

Le bandeau de commande (Fig. 7) vous permet de sélectionner la puissance d'aspiration et d'allumer ou éteindre la lumière.

Figure 7

1. Appuyez sur le bouton de la lampe (a) pour allumer l'éclairage de la hotte. Appuyez de nouveau sur le bouton pour éteindre l'éclairage.
2. Appuyez sur le bouton marche/arrêt (b) pour démarrer la hotte en vitesse lente. Appuyez de nouveau sur le bouton marche/arrêt pour éteindre la hotte.
3. Appuyez sur le bouton vitesse moyenne (c) ou vitesse rapide (d) pour modifier la vitesse d'aspiration.

ATTENTION :

• En fin d'utilisation, assurez-vous que l'aspiration est à l'arrêt (bouton (a) ressorti) et que l'éclairage est éteint.
• Les parties accessibles de cet appareil peuvent devenir chaudes lorsqu'il est utilisé avec des appareils de cuisson.

nettoyage et entretien

Débranchez toujours la hotte avant de procéder à son nettoyage ou à son entretien.

• Afin de prévenir tout risque d'incendie dû à l'accumulation des graisses, respectez la fréquence de nettoyage de la hotte ainsi que le nettoyage et/ou le remplacement des filtres.
• La hotte aspirante ainsi que les filtres anti-graisse doivent être nettoyés de manière régulière afin de garantir un bon état de fonctionnement.
• N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer la hotte.

Nettoyage de la hotte

• Nettoyez la hotte avec une éponge douce et de l'eau chaude additionnée d'un produit détergent doux (type liquide vaisselle) aussi souvent que nécessaire.
• Veuillez ne pas utiliser de détergent abrasif qui pourrait endommager les surfaces.
• Évitez que le moteur et les autres pièces ne soient en contact avec de l'eau car ceci pourrait endommager l'appareil.

Nettoyage des filtres

Filtres anti-graisse

Les filtres métalliques anti-graisse servent à retenir les graisses.

Un filtre maintenu propre permet de préserver le bon fonctionnement de l'appareil. En général, vous devez les nettoyer une fois par mois environ. Veuillez pour cela respecter strictement les indications suivantes :

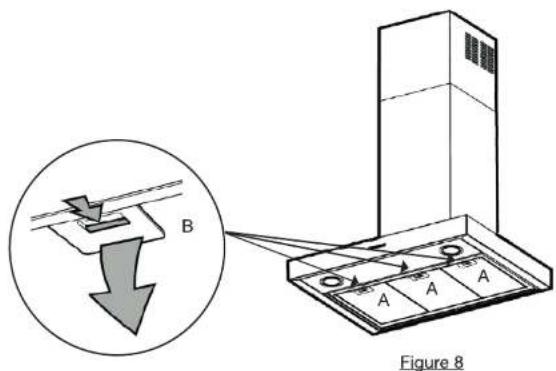

1. Pour retirer les filtres anti-graisse (A), poussez la languette (B) de chaque filtre vers l'arrière, puis dégagez les filtres en les tirant vers le bas.

1. Vous pouvez nettoyer les filtres à la main ou les placer au lave-vaisselle :

Nettoyage des filtres à la main : plongez les filtres dans de l'eau chaude additionnée de liquide vaisselle et laissez-les tremper pendant 10 à 15 minutes. Mettez des gants et lavez-les soigneusement avec une brosse souple. Rincez abondamment à l'eau claire et laissez sécher. N'appuyez pas trop fort. Les filtres sont fragiles et pourraient s'abîmer facilement. Laissez sécher les filtres avant de les replacer sur l'appareil.

Nettoyage des filtres au lave-vaisselle : les filtres peuvent être nettoyés au lave-vaisselle (placez-les en position verticale) à 60°C. Il se peut que les différents lavages altèrent la couleur des filtres. Ceci est normal et n'altère pas les performances de filtrage. Il n'est pas nécessaire de changer les filtres dans ce cas.

Filtre à charbon

Le filtre à charbon sert à éliminer les odeurs qui se dégagent des aliments lors de la cuisson.

- Le filtre à charbon actif de votre hotte n'est ni lavable, ni régénérable.

- En usage normal, le filtre à charbon doit être remplacé environ 3 à 4 fois par an. La saturation du charbon actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine effectué et de la régularité avec laquelle le nettoyage des filtres anti-graisse est effectué.

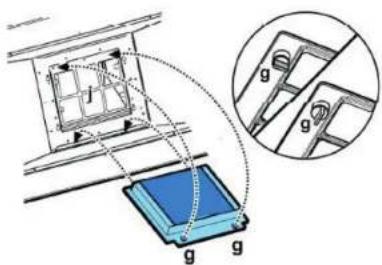

1. Retirez les filtres anti-graisse comme indiqué dans la section précédente (Fig. 8).
2. Retirez le bloc filtres de son logement en tournant les vis de fixation (g) à 90°, puis dégagez-le (Fig. 9).
3. Remontez un bloc filtres neuf (i) en effectuant la procédure inverse.
4. Remontez ensuite les filtres anti-graisse comme indiqué dans la section précédente.

Remplacement des ampoules

Avant de procéder au remplacement des ampoules, la hotte doit être mise hors tension, soit en retirant la fiche de la prise de courant ou soit en actionnant le disjoncteur. Assurez-vous également que les ampoules aient refroidi suffisamment avant de les toucher.

1. Retirez le capot du compartiment des ampoules à l'aide d'un tournevis à tête plate.
2. Dévissez les ampoules usagées et remplacez-les par des ampoules LED aux caractéristiques identiques à celles d'origine.
3. Replacez le capot du compartiment des ampoules.

Notes :

• Dans l'éventualité où l'éclairage ne fonctionnerait pas, vérifiez que les lampes ont bien été installées correctement dans leur logement avant de contacter le service après-vente de votre magasin revendeur.
• L'éclairage de cette hotte est destiné à être utilisé uniquement lorsque vous cuisine. Il n'est pas destiné à un éclairage général pour une longue durée. Dans ce cas, l'ampoule peut griller. Veuillez éteindre la lampe lorsque vous avez terminé de cuisiner.

guide de dépannage

La hotte ne fonctionne pas.

• Vérifiez que la fiche est bien insérée dans la prise de courant.
  • Vérifiez que le disjoncteur n'a pas été mis hors service.
• Avez-vous bien sélectionné l'une des 3 vitesses ?

Une ampoule ne s'allume pas (ou les ampoules ne s'allument pas).

• Vérifiez que les ampoules ne sont pas grillées.

- Remplacez les ampoules par un modèle équivalent (Cf. section « Remplacement des ampoules »).

- Avez-vous bien appuyé sur le bouton marche/arrêt de l'éclairage ?

La hotte n'aspire pas suffisamment.

- Avez-vous choisi une vitesse adaptée ?

Utilisez la vitesse faible pour de faibles concentrations de fumées et d'odeurs, la vitesse rapide pour de fortes concentrations d'odeurs et de vapeurs et la vitesse intermédiaire dans des conditions normales d'utilisation.

- Le filtre à charbon (en version recyclage) doit-il être remplacé ? Remplacez les filtres à charbon 3 à 4 fois par an.

- Les filtres anti-graisses doivent-ils être nettoyés ?

Nettoyez les filtres anti-graisses tous les mois.

• La cuisine est-elle suffisamment aérée ?

- Les sorties d'air sont-elles obstruées ?

remplacement du cordon d'alimentation

La hotte est fournie d'origine avec un cordon d'alimentation.

Le remplacement du cordon d'alimentation de l'appareil au réseau électrique doit être réalisé par une personne spécialisée, connaissant les normes de sécurité et la législation en vigueur.

Les données techniques et les conditions de branchement électrique sont indiquées sur la plaque signalétique de l'appareil.

N'utilisez pas de rallonge, multiprise secteur ni d'adaptateur car cela pourrait donner lieu à une surchauffe des branchements électriques.

Avant d'effectuer le branchement, assurez-vous que votre ligne électrique est équipée d'un disjoncteur omnipolaire ayant une distance d'ouverture entre les contacts d'au moins 3 mm.

essentiel

remplacement du cordon d'alimentation

Caractéristiques du cordon d'alimentation

Alimentation monophasée 220 - 240 V~
Type d'appareil	Type de câble	Section
Hotte EHDB	H05VVH2-F	2 x 0,75 mm ^2

Branchement

1. Retirez les 2 cache-conduits (cheminée).
2. Retirez les 2 vis de la trappe recouvrant le cordon d'alimentation.
3. Retirez les 2 vis raccordant le fil neutre et la phase. Retirez le cordon d'alimentation défectueux.

1. Dénudez environ 40 mm de gaine du cordon d'alimentation.

2. Dénudez les fils électriques sur une longueur de 10 mm.

3. Connectez les fils au bornier en respectant le schéma de raccordement ci-dessous.

Monophasé 220 - 240 V\~ :

Vissez la phase L sur le plot 1 et vissez le neutre N au plot 2.

• Fil noir : neutre « N »
• Fil marron : phase « L »

Veillez à bien engager les fils dans les plots et à bien serrer les vis.

1. Replacez le bornier dans son logement.
2. Revissez la trappe.

essentel

remplacement du cordon d'alimentation

Toutes les informations, dessins, croquis et images dans ce document relèvent de la propriété exclusive de SOURCING & CREATION. SOURCING & CREATION se réserve tous les droits relatifs à ses marques, créations et informations. Toute copie ou reproduction, par quelque moyen que ce soit, sera jugée et considérée comme une contrefaçon.

Protection de l'environnement

Ce symbole apposé sur le produit signifie qu'il s'agit d'un appareil dont le traitement en tant que déchet est soumis à la réglementation relative aux déchets d'équipements électriques et électroniques (DEEE). Cet appareil ne peut donc en aucun cas être traité comme un déchet ménager, et doit faire l'objet d'une collecte spécifique à ce type de déchets. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchèterie) et les distributeurs. En orientant votre appareil en fin de vie vers sa filière de recyclage, vous contribuerez à protéger l'environnement et empêcherez toute conséquence nuisible pour votre santé.

GARANTIE 3 ans GARANTIE

Testé dans nos laboratoires Garantie valide à partir de la date d'achat (ticket de caisse faisant foi). Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte, ou de l'usure normale du produit.

essentiel

Service Relation Clients

Avenue de la Motte

CS 80137

59811 Lesquin cedex

Art. 8004184

Ref. EHDB 914i

FABRIQUÉ EN POLOGNE

SOURCING & CREATION

21 Avenue de l'Harmonie

59650 Villeneuve d'Ascq

Faites un geste

eco-citoyen. Recyclez

ce produit en fin de vie.
