Caractéristiques Techniques	Moniteur ACER SH242YG0, écran IPS, résolution 2560 x 1440 pixels, taille de l'écran 23,8 pouces, temps de réponse 4 ms, taux de rafraîchissement 75 Hz.
Utilisation	Idéal pour le travail de bureau, le graphisme, et le divertissement grâce à sa haute résolution et ses angles de vision larges.
Maintenance et Réparation	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs. En cas de panne, contacter un service agréé pour la réparation.
Sécurité	Respecter les consignes de sécurité électrique, utiliser le moniteur sur une surface stable, éviter l'exposition à l'humidité.
Informations Générales	Connectivité : HDMI, DisplayPort. Consommation d'énergie : 25W en fonctionnement, 0,5W en veille. Garantie : 2 ans.

FOIRE AUX QUESTIONS - SH242YG0 ACER

Comment connecter mon moniteur ACER SH242YG0 à mon ordinateur ?

Pour connecter votre moniteur ACER SH242YG0 à votre ordinateur, utilisez un câble HDMI ou DisplayPort. Branchez une extrémité du câble à votre moniteur et l'autre à votre ordinateur. Assurez-vous de sélectionner la bonne entrée sur le moniteur.

Que faire si l'écran reste noir après la connexion ?

Vérifiez que le moniteur est allumé et que le câble est correctement connecté. Assurez-vous également que votre ordinateur est sous tension. Essayez de changer de source d'entrée sur le moniteur.

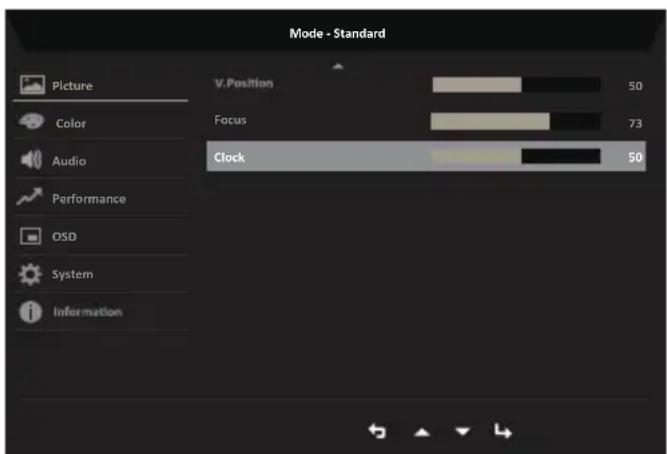

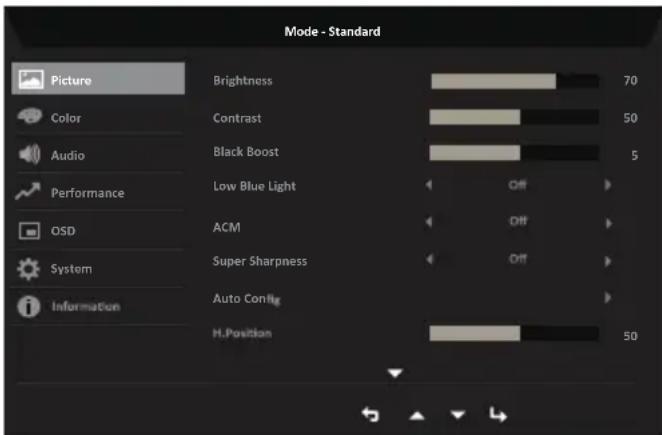

Comment ajuster la luminosité et le contraste de mon moniteur ACER SH242YG0 ?

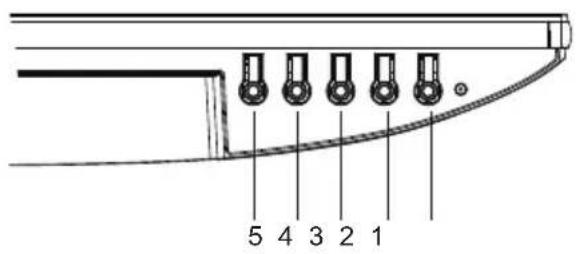

Utilisez les boutons de navigation situés sur le moniteur pour accéder au menu OSD (On-Screen Display). Naviguez jusqu'à 'Paramètres d'image' pour ajuster la luminosité et le contraste.

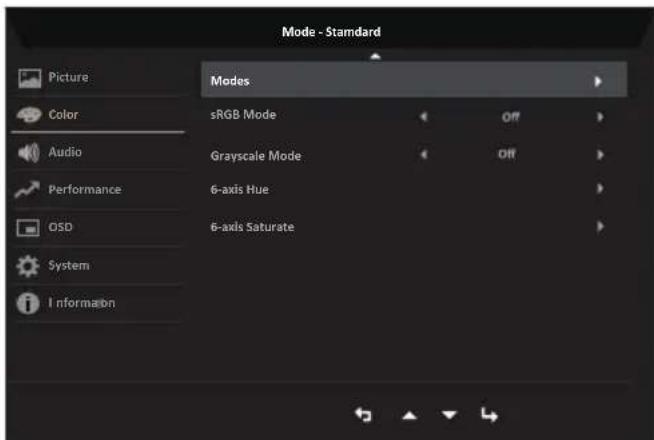

Mon moniteur affiche des couleurs incorrectes, que faire ?

Vérifiez les paramètres de couleur dans le menu OSD du moniteur. Vous pouvez également réinitialiser les paramètres d'usine pour corriger les problèmes de couleur.

Comment activer le mode éco sur le moniteur ACER SH242YG0 ?

Accédez au menu OSD, puis recherchez l'option 'Mode éco' ou 'Économie d'énergie'. Activez cette fonction pour réduire la consommation d'énergie.

Le moniteur a-t-il des haut-parleurs intégrés ?

Non, le moniteur ACER SH242YG0 ne dispose pas de haut-parleurs intégrés. Vous devez utiliser des haut-parleurs externes ou un casque pour le son.

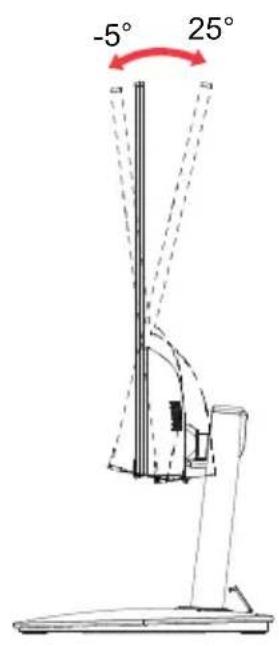

Comment régler la hauteur et l'inclinaison du moniteur ?

Le moniteur ACER SH242YG0 est doté d'un support réglable. Tirez doucement le moniteur vers le haut ou vers le bas pour ajuster la hauteur et inclinez-le en le poussant vers l'avant ou vers l'arrière.

Que faire si le moniteur clignote ?

Vérifiez d'abord le câble de connexion pour vous assurer qu'il est bien branché. Si le problème persiste, essayez de tester le moniteur avec un autre ordinateur ou un autre câble.

Comment mettre à jour le firmware du moniteur ACER SH242YG0 ?

Visitez le site Web d'Acer pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour le firmware de votre moniteur.

MODE D'EMPLOI SH242YG0 ACER

Copyright © 2022. Acer Incorporated. Tous droits réservés.

Guide de l'utilisateur du moniteur LCD Acer Première édition : 07/2022

Des modifications peuvent être apportées périodiquement aux informations contenu dans la presente publication sans obligation d'avertir quiconque de telles révisions ou modifications. Ces modifications sont incorporees dans les nouvelles éditions duprésent manuel ou dans des documents et publications complémentaires. Cette société ne fait aucune représentation ou garantie, expresses ou implicite, quant au contenu present, et décline spécifiquement les garanties implicites de qualité marchande ou d'adéquation à un usage particulier.

Notez le numéro de modèle, le número de série, la date d'achat et le lieu d'achat dans l'espace prévu ci-dessous. Le número de modele et le número de série sont enregistrres sur l'étiquette apposée à votre ordinateur. Toutes les correspondances concernant cette unité doivent inclure le numéro de série, le número de modele et les informations relatives à l'achat.

Aucune partie de cette publication ne peut être reproductive, mémorisée dans un système informatisé, ou transmise, sousquelque forme et parquelque moyen, électronique, mécanique, par photocopie, enregistrement ou autre, sans la permission écrite préalable d'Acer Incorporated.

Guide de l'utilisateur du moniteur LCD Acer

Nombre de modele:

Nombre de série :

Date d'achat :

Lieu d'achat:

Acer et le logo Acer sont des marques déposées de Acer Incorporated. Les noms et marques de produits d'autres sociétés sont utilisés ici à des fins d'identification et apparlient à leurs sociétés respectives.

Informations relatives à votre sécurité et à votre comfort

Instructions de sécurité

Lisez ces instructions avec attention. Conservez le present document pour reférence future. Respectez tous les averissements et instructions indiqués sur le produit.

Notes spéciales relatives aux moniteurs LCD

Les points suivants sont normaux pour un écran LCD et ne revêlent pas un problème.

• En raison de la nature de la lumière fluorescente, l'écran peut scintiller au cours de la première utilisation. Éteignez l'interrupteur d'alimentation et rallumez-le pour vous assurer que ce scintillagement disparait.
• Vous pouvez observer une luminosité irrégulière de l'écran en fonction du motif de bureau que vous utilisez.
  L'écran LCD possède 99,99% ou plus de pixels efficaces. Il peut comprendre des défauts à raison de 0,01% ou moins, tels que des pixels manquants ou des pixels allumés en permanence.
• En raison de la nature de l'écran LCD, une image rémanente de l'écran précédent peut subsister après changement d'image, lorsque la même image est affichée pendant plusieurs heures. Dans ce cas, l'écran se rétablit lentement en changeant d'image ou en éteignant l'interrupteur d'alimentation pendant quelques heures.

Nettoyage de votre moniteur

Veuillez respecter scrupuleusement ces directives pour nettoyer le moniteur :

• Débranche toujours le moniteur avant de le nettoyer.
  Utilisez un chiffon doux pour essuyer l'écran, ainsi que l'avant et les côtes du boîtier.

Accessibilité

Assurez-vous que la prise de courant à laquelle vous raccordez le cordon d'alimentation est facilement accessible et située aussi pres de l'opérateur de l'appareil que possible. Lorsque vous doivent déconneter l'alimentation de l'appareil, voirlez à débrancher le cordon d'alimentation de la prise electrique.

Sécurité lors de l'écoute

Pour protégé votre audition, respectez ces instructions.

• Augmentez progressivement le volume jusqu'à ce que vous puissiez entendre clairrement,comfortablement et sans deformation.
• Avec avoir regle le niveau du volume, ne I'augmentez plus après que vos oreilles se sont adaptees.
• Limitez la durée d'écoute de la musique à un volume élevé.
• Évitez d'augmenter le volume pour contrer le bruit ambiant.
  Baissez le volume si vous n'arrivez pas a entendre lesgens parler autour de vous.

Avertissements

N'tutilisez pas ce produit pres de I'eau.
- Ne placez pas ce produit sur un chariot, un support ou une table instable. Si le produit tombe, il peut sérieusement s'endommager.
- Les fentes et ouvertures sont prévues pour la ventilation afin d'assurer un fonctionnement fiable du produit et pour le protégger de la surchauffe. Ces ouvertures ne doivent pas été bloquées ni couvertes. Les ouvertures ne doivent jamais être obstruées en plaçant le produit sur un lit, un canapé, un tapis ou une autre surface similaire. Ce produit ne doit jamais être place pres d'un radiateur ou d'un convecteur, ni dessus, ni dans une installation intégrée sauf si une ventilation ajustée est prévue.
- N'enforcez jamais des objets d'aucune sorte dans ce produit à travers les fentes du boîtier car ils pourraient toucher des points de tension dangereuse ou provoquer des courts-circuits qui pouraient causeur un incendie ou un chic électrique. Ne renversez jamais de liquide d'aucune sorte sur ou dans le produit.
Pour eviter d'endommager les composants internes et prévenir la fuite de la batterie, ne placez pas le produit sur une surface vibrante.
- Ne l'utilisez jamais en faisant du sport, de l'exercice ou dans un environnement vibrant qui pourrait probablement causeur un court-circuit des dégats internes à l'appareil.
L'adaptateur ne doit etre utilise que pour ce moniteur, et non a d'autres fins.

i: Lire ces instructions - Toutes les instructions de sécurité et d'utilisation doivent etre lues avant d'utiliser ce produit et conserves comme referece. avant d'utiliser ce produit et de les conserver pour reference Utilisez uniquement les alimentations figurant dans dans le mode d'emploi, voir ci-dessous :

(1) Modèle d'adaptateur: YHY-12002500; YHY-12002500N YHY-12002500U YHY-12002500J; YHY-12002500A

Fabrique par : Shenzhen devrait être membre electronics co., Ltd.

(2) Modèle d'adaptateur : KA3601A-1202500EU; KA3601A-1202500BS KA3601A-1202500JP KA3601A-1202500AU; KA3601A-1202500US; KA3601A-1202500CN Fabrique par : Shenzhen Keyu Power Supply Technology Co., Ltd.

(3) Modèle d'adaptateur: YD-BE1200250US-6A; YD-BE1200250EU-6A YD-BE1200250GB-6AYD-BE1200250CN-5A; YD-BE1200250JP-6A; YD-BE1200250AU-6A

Fabrique par : Technologie d'alimentation de la région de Dongguan Co., Ltd.

(4) Modèle d'adaptateur: HCX3601-1202500E; HGX3601-1202500U HCX3601-1202500B HCX3601-1202500C: HCX3601-1202500T

Fabrique par: guan G dong HUAC Huang xing alimentation co., Ltd.

(5) Modèle d'adaptateur: YD-ZQ2400375-6A; Fabrique par: DONGGUAN YIDAI POWER TECHNOLOGYCO.,LTD.

Utilisation de l'énergie électrique

• Ce produit doit être utilisé avec le type d'alimentation indiqué sur l'étiquette signalétique. Si vous n'êtes pas sur du type d'alimentation disponible, consultez votre revendeur ou la compétie d'électricité locale.
• Ne laissez rien reposer sur le cordon d'alimentation. Ne placez pas ce produit à où lesgens vont marcher sur le cordon.
  Si une rallonge est utilisée avec ce produit, assurez-vous que l'intensité nominale totale des équipements branchés sur la rallonge ne dépasse pas la valeur nominale de la rallonge. Aussi, assurez-vous que l'ampérage de tous les apparciels branchés sur la prise secteur ne dépasse pas le calibre du fusible.
• Ne surchargez pas une prise électrique ou une barrette multiprise en y branchant trop d'appareils. La charge globale du système ne doit pas dépasser 80% de la valeur nominale de la dérivation. Si vous utilisez des barrettes d'alimentation, la charge ne doit pas dépasser 80% de la valeur nominale d'entrée de la barrette.
  Le cordon d'alimentation de ce produit est equiped'une fiche de terre a trois fils. La fiche ne peut etre insere que dans une prise avec terre.Assurez-vous que la prise de courant est correctement reliée à la terre avant d'inserer la fiche du cordon d'alimentation. N'inserez pas la fiche dans une prise de courant non reliée a la terre. Contactez voirelectricien pour plus de details.

Avertissement! La broche de mise à la terre est une fonction de sécurité. Le fait d'utiliser une prise de courant qui ne soit pas correctement reliée à la terre peut entraîner un choc électrique et / ou des blessures.

Remarque: La broche de mise à la terre fournit également une bonne protection contre le bruit produit par les apparéils électriques environnants et qui interférènt avec les performances de ce produit.

• Utilisez le produit uniquement avec le cordon d'alimentation secteur fourni. Si vous avez besoin de remplacer le cordon d'alimentation, assurez-vous que le nouveau cordon d'alimentation est conforme aux exigences suivantes : type amovible, listed UL / certifié CSA, type SPT-2, valeurs nominales 7 A 125 V minimum, approvée VDE ou équivalent, 4,6 metres (15 pieds) de longueur maximale.

Entretien du produit

Ne tentez pas de faire l'entretien de ce produit vous-même, car l'ouverture ou la dépose des couvercles peut vous exposer à des points de tension dangereuse ou à autres risques. Pour tout entretien, veuillez vous adresser à du personnel qualifié.

Débranche ce produit de la prise secteur et faites appel à un personnel qualifié lorsque :

le cordon d'alimentation ou la fiche est endommagé, coupé ou effiloché
du liquide a ete renversedans le produit
le produit a ete exposé à la pluie ou à l'eau
le produit est tombé ou le boîtier a été endommagé
le produit presente une alteration notable de performance, indiquant un besoin d'entretien
- le produit ne fonctionne pas normalement après avoir suivi les instructions de fonctionnement

Remarque: Ajustez uniquement les commandes qui sont couvertes par les instructions d'utilisation, car un mauvais réglage d'autres commandes peut provoquer des dégats et entraîner des travaux couteux auprès d'un technicien qualifié pour restaurer le produit à son état nominal.

Environnements potentiellement explosifs

Éteignez votre apparéil dans toute zone représentant une atmophère potentiellément explosive et respectez tous les panneaux et les instructions. Les atmosphères potentiellément explosives comprend les zones où il est généralement conseillé d'arrêtier le moteur de votre vehicule. Des étincelles dans de telles zones peuvent provoquer une explosion ou un incendie entrainant des blessures corporelles ou même la mort. Éteignez l' apparéil à proximé de dépôts, de zones de stockage et de distribution de carburant; d'usines de produits chimiques; ou lorsque des opérations de dynamitage sont en cours. Les zones à atmophère potentiellément explosive sont souvent, mais pas toujours, indiquées. Ils comprehennent les cales des bateaux, les sites de transfert ou de stockage de produits chimiques, les vehicules utilisant du gaz de petrole liquifié ( comme le propane ou le butane) et les zones où l'air contient des produits chimiques ou des particules telles que des grains, de la poussière ou des poudres métalliques.

Informations supplémentaires relatives à la sécurité

Votre apparéil et ses accessoires peuvent contir de petites pièces. Gardez-les hors de portée des jeunes enfants.

Informations relatives au recyclage des équipements informatiques

Acer est fortement impliqué dans la protection de l'environnement et considère le recyclage, sous la forme de récapération et d'élimination du matériel d'occasion, comme l'une des priorités de l'entreprise pour minimiser le fardeau qui pèse sur l'environnement.

Chez Acer, nous sommes parfaitement conscients des effets environnementaux de notre entreprise et nous efforçons d'identifier et de fournir les valeurs procédures de travail pour réduire l'impact environnemental de nos produits.

Pour plus d'informations et d'aide lors du recyclage, veuillez consulter ce site Web :

Visitez www.acer-group.com pour plus d'informations sur les caractéristiques et les avantages de nos autres produits.

Instructions relatives à la mise au rebut

Ne jetez pas cet apparéil électronique à la poubelle lors de la mise au rebut. Pour minimiser la pollution et assurer une meilleure protection mondiale de l'environnement, veuillez recycler. Pour plus d'informations sur la réglementation relative aux déchets d'équipements electriques et Electroniques (DEEE), consultez le site https://www.acer-group.com/sustainability/en/our-products-environment.html

Déclaration relative aux pixels LCD

L'unité LCD est produit avec des techniques de fabrication de haute précision. Néanmoins, certains pixels peuvent parfois avoir des ratés ou apparaitre sous forme de points noirs ou rouges. Cela n'a aucun effet sur l'image enregistrée et ne constitue pas un dysfonctionnement.

Ce produit a ete livre avec une gestion de l'alimentation activee:

• Activation du mode Veille de l'écran au bout de 5 minutes d'inactivité de la part de l'utilisateur.
  Sortez le moniteur du mode veille lorsqu'il est en mode Arrêt Actif, déplacez la souris ou appuyez sur n'importe qu'elle touche du clavier.

Conseils et informations pour le comport d'utilisation

Les utilisateurs d'ordinateurs peuvent se plaindre de fatigue oculaire ou de maux de tete après une utilisation prolongee. Les utilisateurs sont aussi soumis à des risques de blessures physiques après de longues heures de travail devant un ordinateur. Les périodes de travail prolongées, une mauvaise posture, de mauvaises habitudes de travail, le stress, des conditions de travail inadéquates, la santé personnelle et d'autres facteurs augmentent fortement le risque de blessure physique.

L'utilisation incorrecte de l'ordinateur peut provoquer un syndrome du canal carpien, une tendinite, une ténosynovite ou d'autres troubles musculo-squelettiques. Les symptomes suivants peuvent apparaitre au niveau des mains, des poignets, des bras, des epaules, du cou ou du dos :

• engourdissement ou sensation de brûture ou de picotement
  endorissement, douleur ou sensibilité
  douleur, gonflement ou pulsation
  raideur ou oppression
• froid ou faiblesse

Si vous avez ces symptômes ou tout autre douleur et/ou inconfort récurrent ou persistant lié à l'utilisation de l'ordinateur, consultez immédiatement un médecin et informez le service de santé et sécurité de votre entreprise.

La section suivante donne des conseils pour une utilisation plus comfortable de l'ordinateur.

Trouvez votre zone de comport

Trouvez votre zone de comport en ajustant l'angle de vue du moniteur, en utilisant un reposepied ou en surélevant libre position assise afin d'obtenir un comport maximal. Respectez les consels suivants :

abstenez-vous de rester trop longtemps dans une position fixe
- évitez de vous courber vers l'avant et / ou de vous pencher en arrêté
- levez-vous et marchez régulièrement pour relâcher la pression sur les muscles de vos jambes

Prenez soit de votre vision

De longues heures de visualisation, le port de lunettes ou de lentilles inadaptées, les reflets, une lumière excessive, des écrans mal régles, des polices très petites et des affichages avec un faible contraste peuvent fatiguer vos yeux. Les sections suivantes donnent des suggestions sur la façon de réduire la fatigue visuelle.

Yeux

Il est recommandé de reposer vos yeux pendant 10 minutes toutes les 40 minutes.
- Accordez à vos yeux des pauses régulières en détournant le regard du moniteur et en vous concentrant sur un point éloigné.
- Clignez des yeux féquement pour les empêcher de se dessécher.

Écran

• Maintenez votre écran propre.
• Maintenez votre tete à un niveau plus élevé que le bord supérieur de l'affichage pour que vos yeux pointent vers le bas lorsque vous regardez le milieu de l'écran.
• Reglez la luminosité de l'écran et / ou le contraste à un niveau comfortable afin d'améliorer la lisibilité du texte et la clarté des graphiques.
• Éliminez les reflets et les réflexions :

en plaçant votre écran de telle sorte que les côtes soient face à la fenêtre ou à toute source de lumière
en réduisant la lumière ambiante en utilisant des rideaux, des stores ou des volets
- en utilisant une lampe de bureau
- en changeant l'angle de vue de l'écran
en utilisant un filtretre antireflet
en utilisant un viseur d'affichage, par exemple un morceau de carton qui depasse du bord supérieur avant de I'ecran

• Evitez d'ajuster votre écran à un angle de vue anormal.
• Evitez de regarder des sources de lumière brillantes, par exemple une fenêtre ouverte, pendant des périodes prolongées.

Développer de bonnes habitudes de travail

Développèz les habitués de travail suivantes pour rendre votre utilisation de l'ordinateur plus relaxante et plus productive :

• Faites de courtes pauses régulierement et souvent.
  Effectuez des exercices d'etirement.
• Respirrez de l'air frais aussi souvent que possible.
• Faites de l'exercice régulierement pour maintainir un corps sain.

Informations relatives à votre sécurité et à votre comport

Instructions de sécurité 3

Notes spéciales relatives aux moniteurs LCD 3

Nettoyage de votre moniteur 3

4

Sécurité lors de l'écoute 4

Avertissements 4

Utilisation de I'energie électrique 4

Entretien du produit 5

Environments potentiellement explosifs 6

Informations supplémentaires relatives à 6

la sécurité

Informations relatives au recyclage des 6

équipements informatiques 6

Instructions relatives à la mise au rebut 7

Déclaration relative aux pixels LCD 7

Conseils et informations pour le comport

d'utilisation 7

Trouvez votre zone de comport 8

Prenez soit de votre vision 8

Développer de bonnes habitues de travail 9

Déclaration de conformité CE 9

Déclaration d'exposition aux radiations

USA, Canada 9

Déclaration d'exposition aux radiations 9

Declaration d'exposition aux radiations 9

Connexion de l'adaptateur et du cordon

d'alimentation secteur (CA) 14

Economie d'energie 14

Display Data Channel (DDC) 14

Cable de signal d'affichage couleur a 19 broches 15

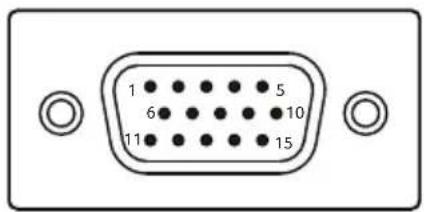

Cable de signal d'affichage couleur à 15 broches 15

Tableau des fréquences standard 16

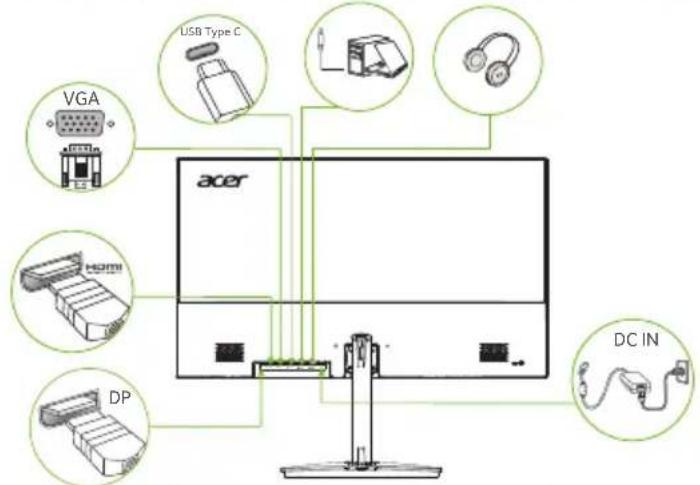

Installation 17

Guide de dépannage 27

Mode VGA/HDMI (en option) 27

Déballage

Veuillez vérifier que les éléments suivants sont présents lorsque vous déballez la boîte, et conservez les matériaux d'emballage au cas où vous devriez expédier ou transporter le moniteur à l'avir.

Moniteur LCD Guide de démarrage
Cable de type C-C

(En option)

Cable HDMI (En option)

Cable VGA (en option)

Cordon d'alimentation CA (en option)

Adaptatour CA

Cable DP (En option)

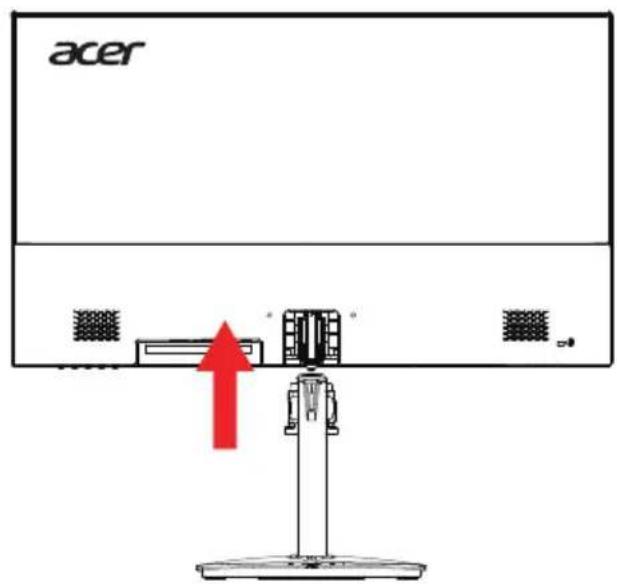

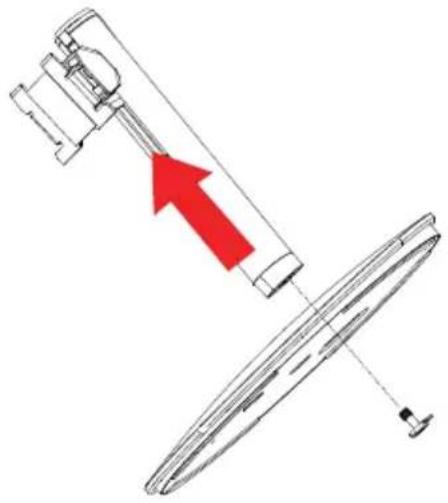

Fixation de la base

Remarque: Retirez le moniteur et la base du moniteur de l'emballage. Placez soigneusement le moniteur orienté vers le bas sur une surface stable -- utilisez un chiffon pour éviter de rayer l'écran.

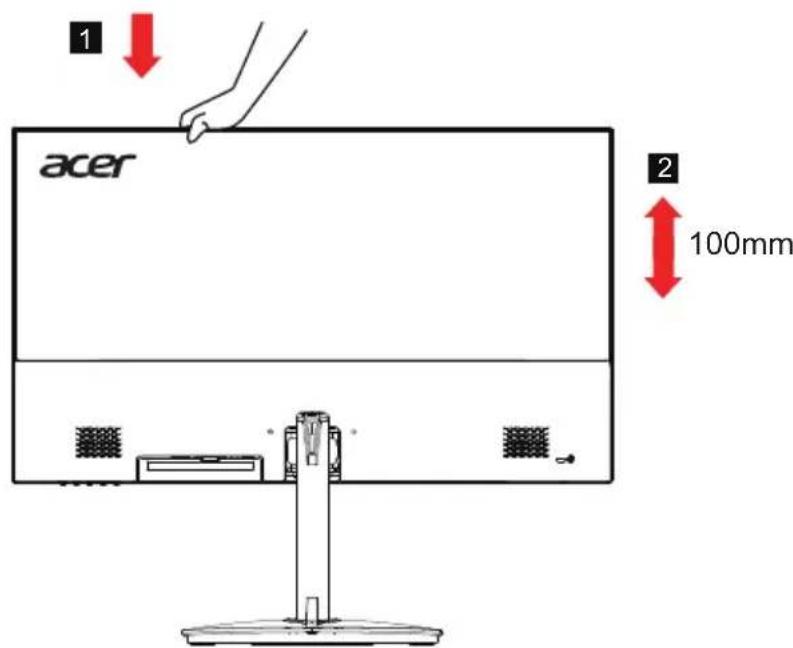

- Réglage de la hauteur

Après avoir appuyé sur le haut de l'écran, vous pouze alors régler la hauteur du moniteur.

Connexion de l'adaptateur et du cordon d'alimentation secteur (CA)

• Verifiez d'abord pour vous assurer que le cordon d'alimentation que vous utilisez correspond au type correct requis pour votre région.
  Le moniteur possede une alimentation universelle qui permit le fonctionnement dans les regions avec une tension de 100/120 V CA ou de 220/240 V CA. Il n'y a aucun réglage à faire par l'utilisateur.
• Branchez une extrémité du cordon d'alimentation CA à l'adaptateur et reliez l'autre extrémité à une prise secteur.
  Pour les apparèils utilisant du 120 V CA: Utilisez un ensemble de cordon agréé UL, un fil de type SVT et une fiche de caractéristiques 10 A / 125 V.
  Pour les apparèils utilisant du 220/240 V CA: Utilisez un ensemble de cordon constitué d'un cordon H05VV-F et d'une fiche de caractéristiques 10 A / 250 V. L'ensemble de cordon doit avoir les autorisations de sécurité appropriées pour le pays dans lequel le matériel est installé.

Économie d'énergie

Le moniteur est mis en mode d'économie d'énergie par le signal de commande du contrôleur d'affichage, comme indiqué par la LED d'alimentation de couleur amber.

État Voyant LED
ACTIVÉ Bleu
Mode d'économie d'énergie	Rouge

L'etat d'économie d'énergie est maintainu jusqu'à ce qu'un signal de commande soit détecté ou que le clavier ou la souris soit activé. Le temps de récapération de l'atat ARRÉT actif à l'atat MARCHE est d'environ 3 secondes.

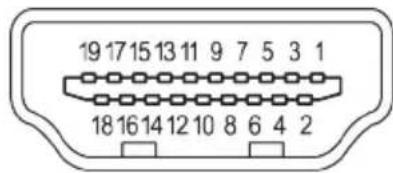

Cable de signal d'affichage couleur à 19 broches

N° BROCHE	Description	N° BROCHE	Description
1	TMDS Data2+ 2		TMDS Data2 Shield (blindage)
3	TMDS Data2-	4	TMDS Data1+
5	TMDS Data1 Shield (blindage)	6	TMDS Data1-
7	TMDS Data0+	8	TMDS Data0 Shield (blindage)
9	TMDS Data0-	10	TMDS Clock+
11	TMDS Clock Shield (blindage)	12	TMDS Clock-
13	CEC	14	Réserve (NC sur l'appareil)
15	SCL SDA	16
17	DDC/CEC Ground (Masse)	18	Alimentation + 5V
19	Hot Plug Detect (detection de branchement à chaud)

Cable de signal d'affichage couleur à 15 broches

N°	N° DescriptionDescription
	BROCHEBROCHE
1 Rouge 9 +5V
2 Vert 10 Masse logique
3 bleu 11 Masse du moniteur
4 Masse du moniteur 12 DDC-données série
5 DDC-return 13 H-sync
6 R-g rond 14 V-sync
7 G-ground 15 Horloge série DDC
8 Masse B

Tableau des fréquences standard

MODE VESA
MODE Résolution
1	VGA 640 x 480 60Hz
2 VGA	640 x 480 75Hz
3	VESA 720 x 400 70Hz
4	VGA 720 x 480 60Hz
5 SVGA	800 x 600 60Hz
6 SVGA	800 x 600 75Hz
7	XGA 1024 x 768 60Hz
8	XGA 1024 x 768 75Hz
9	VESA 1152 x 864 75Hz
10 VESA	1280 x 720 60Hz
11 XGA+	1280 x 800 60Hz
12 SVGA	1280 x 1024 75Hz
13 WXGA+	1440 x 900 60Hz
14 WSXGA+	1680 x 1050 60Hz
15 FHD	1920 x 1080 60Hz
16 FHD	1920 x 1080 75Hz
17 FHD	1920 x 1080 100Hz
18 FHD	1920 x 1080 120Hz	(Résolution recommmandée)

Installation

1. Mettez votre ordinateur hors tension et débranchez le cable d'alimentation de votre ordinateur.
2. Connectez le cable de signal à la prise d'entrée HDMI (en option) et/ou VGA (en option) du

Type-C (aR option) et/ou

(en option) du moniteur, et à la prise de sortie HDMI (en option) et/ou

Type-C [aR option) et/ou de l'ordinateur.

(en option) et/ou VGA (en option) de la carte graphique

1. Inserez le cable d'alimentation du moniteur dans le port d'alimentation situé à l'arrête du moniteur.
2. Branchez les cordons d'alimentation de votre ordinateur et de votre moniteur dans une prise électrique proche.

NOTE :

La sortie/entree audio est uniquement pour le modele audio. Veuillez consulter le manuel de l'utilisateur pour plus d'instructions.

Commandes de l'utilisateur

NON. Iconé Élement Description

1	Bouton d'alimentation/indicateur	Allume/étéint le moniteur. Le bleu indique la mise sous tension. Le rouge indique le mode veille/economie d'énergie.
2	Foncté/SU	a. Appuyez sur pour afficher la page principale. Appuyez à nouveau sur pour accéder à la fonction suivante dans le menu des fonctions.b. Lorsque le menu des fonctions est actif, appuyez sur cette touche pour sélectionner la fonction.
3	Entrée/√	a. Appuyez sur cette touche pour afficher la page principale. Appuyez à nouveau sur cette touche pour accéder à la fonction de sélection de l'entrée.b. Lorsque le menu des fonctions est actif, appuyez sur le bouton sélectionné ou passez à la fonction suivante.
4	Luminosité/▲	a. Appuyez sur cette touche pour afficher la page principale. Appuyez à nouveau pour accéder à la fonction de réglage de la luminosité.b. Lorsque le menu des fonctions est actif, appuyez sur ce bouton pour sélectionner ou passer à la fonction précédente.
5 Mode	/←	a. Appuyez sur cette touche pour afficher la page principale. Appuyez à nouveau sur cette touche pour accéder à la fonction de réglage du mode.b. Lorsque le menu de fonction est actif, appuyez sur pour quitter le menu en cours.

*Modèle VGA uniquement

5	/ Mode (HDMI)	a. Appuyez sur cette touche pour afficher la page principale. Appuyez à nouveau sur cette touche pour acceder à la fonction de réglage du mode. b. Lorsque le menu de fonction est actif, appuyez sur pour quitter le menu en cours.
	AUTO / Auto (VGA)	Si l'OSD est actif, appuyez sur Auto pour quitter l'OSD. Une fois l'OSD inactif, appuyez sur Auto et le moniteur optimisera automatiquement la position d'affichage, la mise au point et l'horloge de votre écran.

Remarque : le moniteur Acer est destiné à l'affichage video et visuel d'informations obtenues à partir de dispositifs électroniques.

Variable Refresh Rate :

Il peut permettre à une source graphique prise en charge par Variable Refresh Rate d'ajuster dynamiquement la fréquence de rafraîchissement de l'affichage en fonction des fréquences d'images du contenu typique pour une mise à jour de l'affichage économique en énergie, pratiquement sans bégalement et à faible latence.

En utilisant le menu de raccourci

Remarque: Le contenu suivant est uniquement à titre de referencia générale. Les caractéristiques réelles du produit peuvent varier.

L'OSD (Affichage à l'écran) peut être utilisé pour régler les paramètres de votre monitreur LCD. Appuyez sur la touche MENU pour ouvrir l'OSD. Vous pouvez utiliser l'OSD pour régler la qualité de l'image, la position de l'OSD et les paramètres généraux. Pour les paramètres avances, veuillez consulter la page suivante :

Page principale

HDMI:

1. Touche de raccourci 1 Modes Touche rapide (HDMI)/Auto (VGA)
2. Raccourci clavier 2 Luminosite
3. Touche de raccourci du commutateur d'entrée
4. Menu principal

VGA:

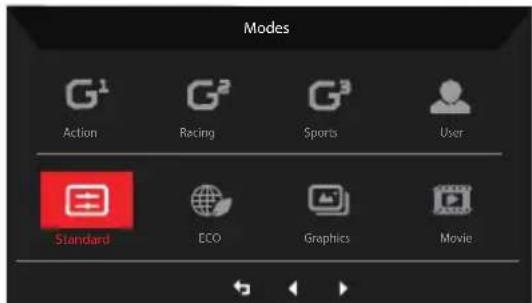

Touch de raccourci1 (défaut : Standard mode (Mode Standard))

Pour désir le mode de jeu (G1, G2, G3), le profil personnelisé à utiliser ou le mode de scenario (User (Utilisateur), Standard, ECO, Graphics (Graphique), Movie)

Touché de raccourci 2 (défaut : Brightness (Luminosite))

Ouvrez le contrôle Brightness (Luminosite) et selectionnez vous reglaage de luminosite préfééré. Lorsque vous avez terminé, appuyez sur le bouton OK po et memoriser.

Sélection de l'entrée

Ouvrez le contrôle d'entrée et selectionnez VGA IN, HDMI ou Auto Source. Lorsque vous avez terminé, appuyez sur le bouton Retour pour quitter la page en cours et enregistrer.

Menu principal

1. appuyez sur n'importe qu'elle touvir l'OSD.

Appuyez sur la touche Menu pour selectionner Image dans l'OSD.

Touch de raccourci Modes : pour changer le menu des touches de raccourci des modes.

Touche de raccourci Luminosité : pour régler la luminosité.

Touche d'accès direct à la source d'entrée : pour sélectionner la source d'entrée.


1. Appuyez sur la touche MENU pour ouvrir l'OSD.

2. Basculez le joystick vers le haut ou vers le bas pour selectionner Picture (Image) dans l'OSD. Puis basculez vers la droite vers la fonction que vous souhaitez régler et appuyez sur le joystick pour y acceder.

3. Basculez vers la gauche ou vers la droite pour ajuster les échelles mobiles ouCHOISIR LA fonction.

4. Le menu Image permet de régler les paramétres suivants : Brightness (Luminosite), Contrast (Contraste), Black Boost (Amplification du noir), Low Blue Light (Faible lumière bleue), ACM, Super Sharpness (Super nettétique), Auto Config, H. Position, V. Position , Clock, Focus 。

5. Brightness (Luminosite): Ajustez la luminosite de 0 à 100.

Remarque: Regle l'équilibre entre les tons clairs et sombres.

1. Contrast (Contraste) : Ajustez le contraste de 0 à 100.

Remarque:Definit le degré de différence entre les zones claires et sombres.

1. Black Boost (Amplification du noir): Ajustez le niveau de noir de 0 à 10. Accentue les ombres en augmentant la luminosité sans changer les tons plus clairs.

2. Faible lumière bleue : Filtre la luziere bleue afin de protegger vos yeux en ajustant la quantite de luziere bleue affichee -- Standard, Niveau 1, Niveau 2, Niveau 3, Niveau 4. standard, niveau 1, niveau 2, niveau 3, niveau 4.

3. ACM: Activer ou désactiver ACM.

Remarque: Regle sur « On (Activé)», sera basé sur l'écran actuel pour le réglage dynamique du contraste.

1. Super Sharpness (Super nettété) : Active ou désactive Super Sharpness (Super nettété). La technologie Super Sharpness (Super nettété) permet de simuler des images en haute résolution en augmentant la densité de pixels de la source originale pour rendre les images plus nettes et plus claires.

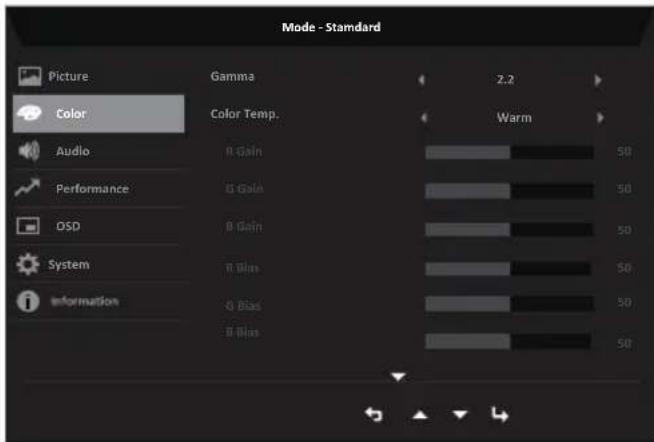

Color (Couleur)

1. Appuyez sur la touche MENU pour ouvrir l'OSD.
2. Basculez le joystick vers le haut ou vers le bas pour selectionner Color (Couleur) dans l'OSD. Puis basculez vers la droite vassuahaitzregler estappuyez sur le joystick pour y acceder.
3. Basculez vers la gauche ou vers la droite pour ajuster les échelles mobiles ouCHOISIR la fonction.
4. Gamma : vous permet de régler le ton de la luminance. La valeur par défaut est 2.2 (valeur standard pour Windows). La plage de réglage est 1.8, 2.0, 2.2, 2.4 ou 2.6.
5. Température des couleurs : La température par défaut est chaude. Vous pouvez désirir Cool, Normal, Warm, Low Blue light ou User.
6. Modes : Pour besoin le mode scenario.
7. sRGB: La valeur par défaut est désactivée. Vous pouvez activer ou désactiver sRGB pour une meilleure correspondance des couleurs avec les péripériques, tels que les imprimantes et les apparèils photo numériques.
8. Grayscale Mode (Mode Échelle de gris): Pour désirir le mode Échelle de gris.
9. 6-axis Hue (Teinte couleur 6 axes): Règle la teinte red (rouge), green (verte), blue (bleue), yellow (jaune), magenta et cyan.
10. 6-axis Saturate (Saturation couleur 6 axes): Règle la saturation red (rouge), green (verte), blue (bleue), yellow (jaune), magenta et cyan.

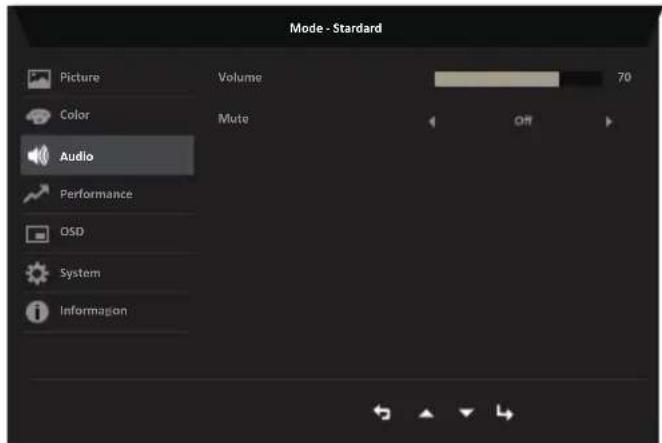

Audio

1. Appuyez sur la touche MENU pour ouvrir l'OSD.
2. Basculez le joystick vers le haut ou vers le bas pour selectionner Audio (Audio) dans l'OSD. Puis basculez vers la droite vers la fonction que vous souhaitez régler et appuyez sur le joystick pour y acceder.
3. Basculez vers la gauche ou vers la droite pour ajuster les échelles mobiles ouCHOISIR la fonction.
4. Volume: Permet de régler le volume
5. Mute (Muet): Pour désir d'activer/désactiver Mute (Muet).

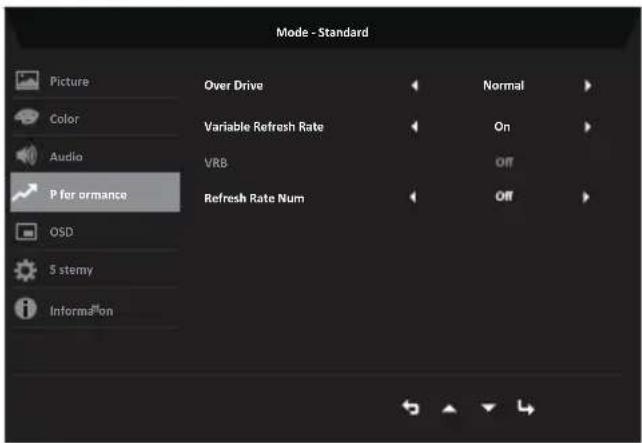

Performance

1. Appuyez sur la touche MENU pour ouvrir l'OSD.
2. Appuyez sur le bouton haut ou bas pour selectionner Performance dans l'OSD. Appuyez ensuite sur le bouton Enter pour y acceder.
3. Basculez vers la gauche ou la droite pour controller les fonctions.
4. Over Drive: Sélectionnez Off, Normal ou Extreme.
5. Variable Refresh Rate : Pour besoin Variable Refresh Rate on/off.
6. VRB : Pour désir VRB on, off
7. Taux de rafraîchissement num : Affiche le taux de rafraîchissement actuel du panneau à l'écran.

Note: Si Variable Refresh Rate est régé sur "On", vous pouvez voir la fréquence V daux changements ans l'OSD.

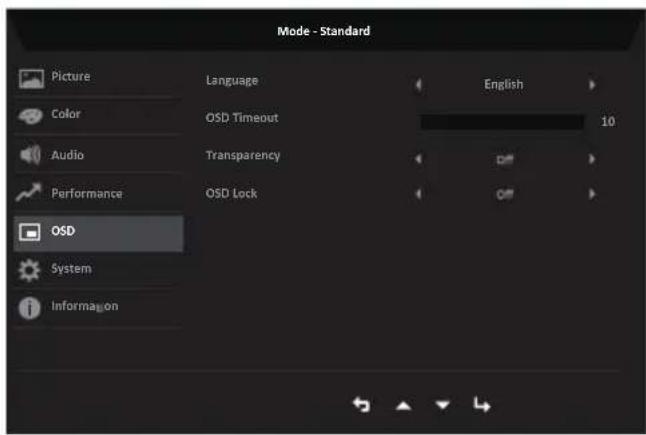

1. Appuyez sur la touche MENU pour ouvrir l'OSD.
2. Basculez le joystick vers le haut ou vers le bas pour selectionner OSD (OSD) dans l'OSD. Puis basculez vers la droite vers la fonction que vous souhaitez régler et appuyez sur le joystick pour y acceder.
3. Basculez vers la gauche ou vers la droite pour ajuster les échelles mobiles ou désir la fonction.
4. Language (Langue): Définir la langue du menu OSD.
5. OSD timeout (Délai de l'OSD) : Ajuster le délambda avant de quitter le menu OSD.
6. Transparency (Transparency): Sélectionne la transparence lors de l'utilisation du mode jeu. La transparence peut être de 0% (désactivée), 20% , 40% , 60% ou 80% .
7. OSD Lock (Verrouillage OSD) : Pour désir d'activer/désactiver le verrouillage OSD.

Remarque:

OSD verrouille :

• Passez le verrouillage OSD sur « On (Activé) » par l'option OSD et appuyez sur « Enter (Entrée) » pour exécuter la fonction Verrouillage de toutes les touches.
  Le message « OSD Locked (OSD verrouillé) » s'affiche au milieu de l'écran.
• Les lumières LED seront changées de la lumière bleue à la lumière rouge.
• Appuyez sur n'importe qu'elle touche à l'écran pour afficher le message « OSD Locked (OSD verrouillé) ».

OSD déverrouillé :

• En condition d'affichage normal, appuyez sur la « touche Navi » au milieu de l'écran pendant plus de 3 secondes pour déclencher « OSD Unlock (Déverrouillage OSD) ».
  Le message « OSD Unlock (Déverrouillage OSD) » s'affiche au milieu de l'écran.
• Les voyants LED repassent au bleu clair.

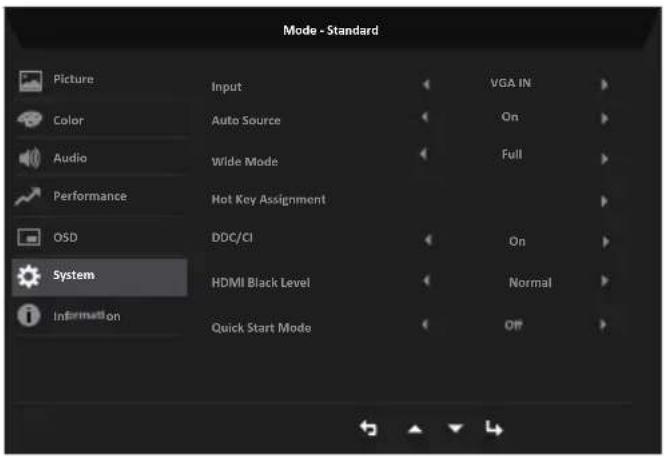

System (Système)

1. Appuyez sur la touche MENU pour ouvrir l'OSD.
2. Basculez le joystick vers le haut ou vers le bas pour selectionner System (Système) dans l'OSD. Puis basculez vers la droite vers la fonction que vous souhaitez régler et appuyez sur le joystick pour y acceder.
3. Basculez vers la gauche ou la droite pour contrcler les fonctions.
4. Input (Entrée) : Sélectionnéz la source parmi HDMI(1.4), VGA.
5. Auto Source (Source auto): Le réglage par défaut est « On (Activé)», qui peut prendre en charge la recherche automatique de source de signal dans l'ordre.

Remarque: L'application Surround doit régler Source auto sur « Off (Désactivé) ».

1. Wide mode (Mode Large): Vous pouvez selectionner l'aspect de l'écran que vous utilisez. Les可以选择 sont Aspect, Full (Plein).

2. attribution des touches de raccourci : Sélectionnéz la fonction de la touche de raccourci 1 (Auto Config (uniquement VGA), Modes, Luminosite, Volume (modèle audio uniquement), Gamma, Contraste, Lumière bleue faible, Over Drive) et des touches de raccourci 2 (Modes, Luminosite, Volume (modèle audio uniquement), Gamma, Contraste, Faible lumière bleue, Over Drive, Auto Config (uniquement VGA)).

3. DDC/CI: Permet d'effectuer les réglages du moniteur par l'intérimédiaire du logiciel sur PC.

Remarque:

• DDC/CI, abréviation de Display Data Channel/Command Interface (canal des données de l'écran/interface de commande), permet d'envoyer les commandes du monitateur via le logiciel.

• Les widgets doivent régler DDC/CI sur « On » (activé) pour fonctionner correctement.

• HDMI Black level (Niveau noir HDMI) : Sélectionnez pour définir le niveau noir HDMI.

• Quick start mode (Mode Demarrage rapide): Sélectionnez Off (désactiver) ou On (activer). Activez pour accélérer la vitesse d'amorçage.

Save Setting to... (Enregistrer les paramètres dans...) (Mode utilisé uniquement)

1. Appuyez sur la touche MENU pour ouvrir l'OSD.
2. Basculez le joystick vers le haut ou vers le bas pour selectionner « Save Setting to... (Enregistrer les parametes dans...) » dans l'OSD. Puis basculez vers la droite vers la fonction que vous souhaitez régler et appuyez sur le joystick pour y acceder.
3. Save Setting to Game mode (Enregistrer Réglage vers mode Jeu): Trois profils définis par l'utilisateur sont disponibles. Une fois que vous avez decide quels régages vous convennent, enregistrrez-les et le système pourra rappeler les régages ultérieurement quand vous activerez le mode jeu.

Guide de dépannage

Avant d'envoyer votre moniteur LCD en réparation, veuilles consulter la liste de dépannage ci-dessous pour voir si vous pouze auto-diagnostique le problème.

Mode VGA/HDMI (optionnel)

Problème État LED Solution
Aucun image visible	Blue (bleu)	En utilisant le menu OSD, ajustez la luminosité et le contraste au maximum ou restaurez leur réglage par défaut.
	Désactivé	Vérifiez l'interrupteur d'alimentation.
		Vérifiez si le cordon d'alimentation est correctement raccordé au moniteur.
	Rouge	Vérifiez si le cable de signal video est correctement raccordé à l'arrête du moniteur.
		Vérifiez si le système informatique est allumé et en mode économique d'énergie / veille.
		Si le verrouillage OSD est activé, l'état de la DEL est rouge.

Remarque: Le moniteur Acer est destiné à l'affichage video et visuel d'informations obtenues à partir d'appareils électroniques. appareils électroniques.

Conformité aux normes

Inclinaison

Veuillez consultier l'illustration ci-dessous comme exemple de la plage d'inclinaison. Seul le point le plus haut permet d'offrir 15 degrés d'inclinaison pour l'angle d'élovation.

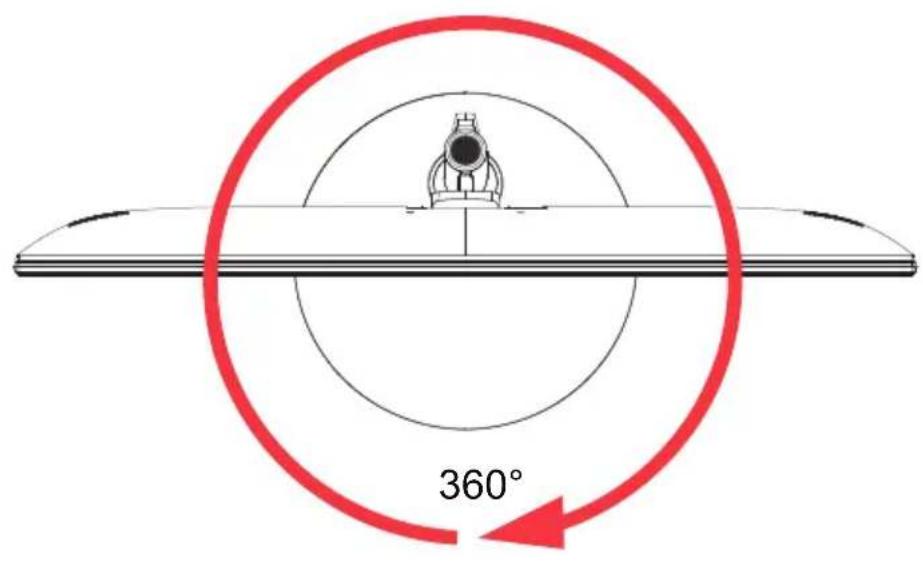

Rotation

Avec le socle intégré, vous pouvez tourner le moniteur pour obtenir l'angle de vue le plus comfortable.

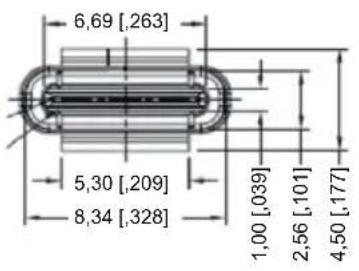

Câble USB 3.1 Type C 24 broches

N° BROCHE	Affectation du signal	N° BROCHE	Affectation du signal
A1	GND (MASSE)	B12	GND (MASSE)
A2	SSTXp1	B11	SSTXp1
A3	SSTXn1	B10	SSTXn1
A4	VBUS B9 VBUS
A5	CC1	B8	CC1
A6	Dp1	B7	Dp1
A7	Dn1	B6	Dn1
A8	SBU1	B5	SBU1
A9	VBUS VBUS	B4
A10	SSTXn2 SSTXn2	B3
A11	SSTXp2 B2 SSTXp2
A12	GND (MASSE)	B1	GND (MASSE)

*seulement pour certains modèles
