AGON Pro AG276UZD - Moniteur AOC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur OLED
Marque	AOC
Modèle	AGON Pro AG276UZD
Taille de l'écran (diagonale)	67,3 cm (27 pouces)
Résolution maximale	3840 x 2160 @ 240 Hz
Technologie de panneau	OLED
Couleurs affichables	1,07 milliard
Connectivité	HDMI x2, DisplayPort, USB-C, USB 3.2 Gen1 x2 (aval), USB amont, prise casque
Adaptive-Sync	Oui (compatible AMD FreeSync)
HDR	HDR10, DisplayHDR, modes HDR Picture/Movie/Game
Taux de rafraîchissement	Jusqu'à 240 Hz
Temps de réponse	0,03 ms (GTG)
Alimentation	19,5 V, 11,8 A (adaptateur secteur inclus)
Consommation électrique (typique)	94 W
Consommation électrique (max)	≤215 W
Consommation en veille	≤0,5 W
Poids (avec support)	Environ 6,5 kg (estimation)
Dimensions (avec support)	Environ 614 x 535 x 244 mm (estimation)
Compatibilité montage mural VESA	Oui (100 x 100 mm, vis M4 x (10 + X) mm)
Fonctions principales	Modes jeu (FPS, RTS, Racing), PIP/PBP, Light FX, Pixel Orbiting, économiseur d'écran, atténuation des logos et barre des tâches
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux humide (eau) ; éviter tout liquide pénétrant dans le boîtier
Sécurité	Ne pas obstruer les ventilations ; ne pas incliner au-delà de -5° ; utiliser une prise avec terre ; ne pas exposer à des vibrations ou chocs
Pièces détachées et réparabilité	Contacter le service après-vente AOC pour les pièces détachées et réparations

FOIRE AUX QUESTIONS - AGON Pro AG276UZD AOC

Comment éviter la rétention d'image (burn-in) sur l'écran OLED ?

Utilisez les fonctions Pixel Refresh (rafraîchissement des pixels) et Pixel Orbiting disponibles dans le menu Extra. Activez également l'économiseur d'écran et la protection des logos. Il est recommandé de ne pas utiliser l'écran en continu plus de 4 heures.

Comment nettoyer correctement l'écran ?

Débranchez d'abord le cordon d'alimentation. Utilisez un chiffon doux en coton ou microfibre légèrement humide (eau uniquement). Ne vaporisez jamais de liquide directement sur l'écran. Essuyez délicatement sans appuyer.

Puis-je fixer le moniteur au mur ?

Oui, le moniteur est compatible VESA 100x100 mm. Utilisez un kit de montage mural adapté avec des vis M4 de longueur (10 + épaisseur du support) mm. Suivez les instructions du fabricant du kit.

Quelle est la résolution optimale pour ce moniteur ?

La résolution optimale est 3840 x 2160 (UHD) à 60 Hz. Pour le jeu, vous pouvez utiliser jusqu'à 240 Hz en 3840 x 2160 avec une carte graphique compatible DSC.

Comment activer le mode HDR ?

Dans le menu OSD, allez dans Luminance > HDR et sélectionnez le profil souhaité (DisplayHDR, HDR Picture, etc.). Assurez-vous que le contenu lu est compatible HDR10. Pour les jeux, sélectionnez HDR Game.

Le moniteur prend-il en charge la synchronisation adaptative (Adaptive-Sync) ?

Oui, via les ports DP et HDMI. Activez Adaptive-Sync dans le menu Game Setting. Nécessite une carte graphique compatible (AMD FreeSync).

Comment verrouiller ou déverrouiller l'affichage à l'écran (OSD) ?

Appuyez et maintenez le bouton Bas pendant environ 10 secondes lorsque l'OSD n'est pas actif. Cela verrouille ou déverrouille le menu. Les réglages restent en mémoire.

Que faire si l'écran affiche 'Aucun signal' ou 'Câble non connecté' ?

Vérifiez que le câble de signal est bien branché des deux côtés. Assurez-vous que l'ordinateur est allumé. Si le problème persiste, exécutez la fonction OFF-RS (Pixel Refresh) dans le menu Extra pour éliminer d'éventuelles images résiduelles.

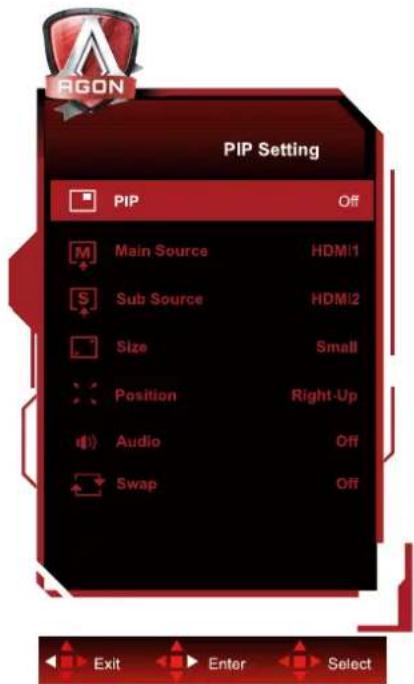

Comment utiliser la fonction PIP/PBP ?

Dans le menu PIP Setting, activez PIP ou PBP. Sélectionnez la source principale et secondaire. Vous pouvez choisir la taille et la position de la fenêtre PIP. Notez que la résolution en PBP doit être 1280x1440@60Hz.

Quels modes de jeu sont disponibles et comment les utiliser ?

Les modes sont : FPS (tir), RTS (stratégie), Racing (course) et trois profils personnalisés (Gamer 1/2/3). Appuyez sur la touche Gauche en dehors de l'OSD pour basculer rapidement entre eux.

MODE D'EMPLOI AGON Pro AG276UZD AOC

Manuel d'utilisation du moniteur OLED

AG276UZD

Sur la base des caractéristiques du produit OLED, il est recommandé d'entretenir l'écran conformément aux exigences des instructions d'utilisation pour réduire le risque de rétention d'image.

AOC

Sécurité .... 1

Conventions nationales....1

Alimentation 2

Installation....3

Nettoyage 4

Autre....5

Réglages 6

Contenu de la boîte....6

Configuration du support et de la base 7

Réglage de l'angle de visualisation....9

Connexion du moniteur 10

Wall Mounting....11

Fonction Adaptive-Sync 12

HDR 13

Entretien de l'écran 14

Réglage 16

Touches de raccourci 16

Guide des touches OSD (Menu)....17

OSD Setting (Réglages d'OSD)....19

Game Setting (Réglage jeux) 20

Luminance (Luminosité) 22

PIP Setting (Réglage PIP) 23

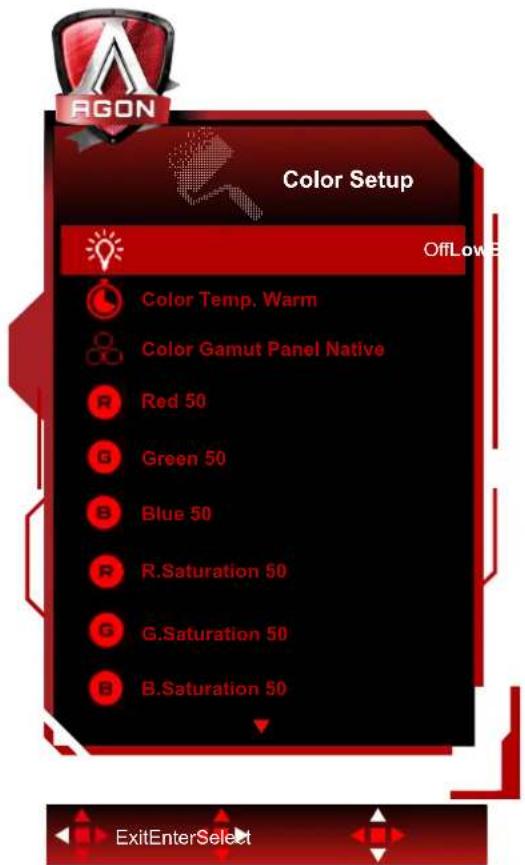

Color Setup (Réglage de la couleur) 24

Audio....25

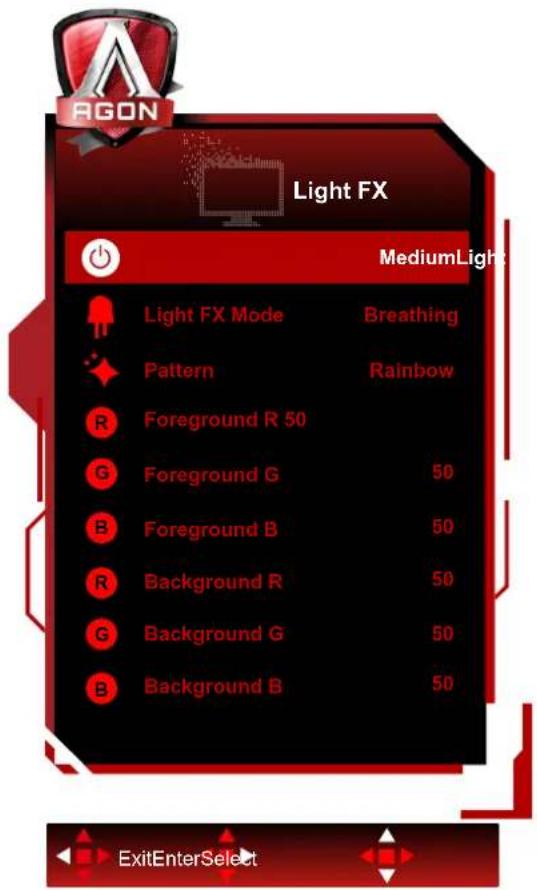

Light FX 26

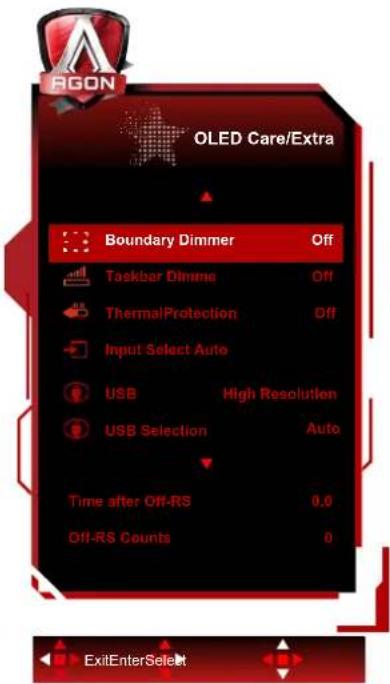

Extra 27

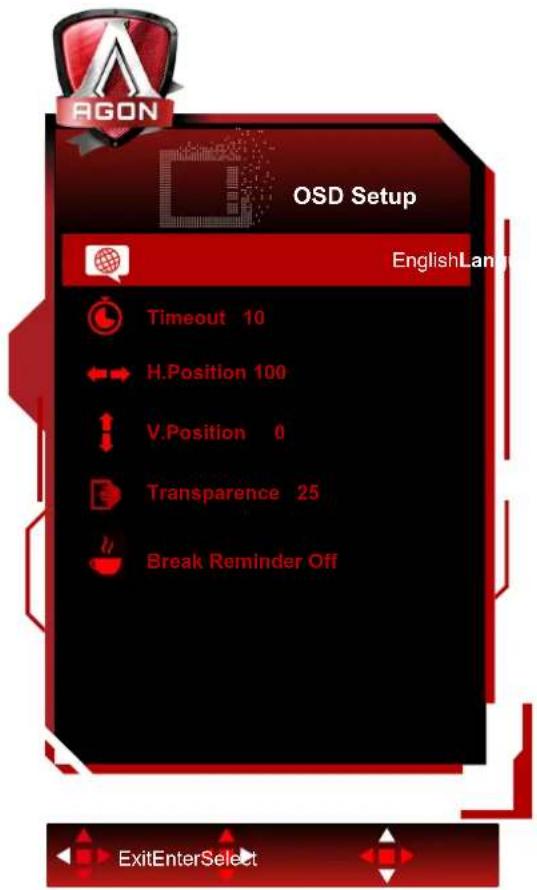

OSD Setup (Réglage OSD)....29

Voyant DEL 30

Dépannage 31

Spécifications 32

Caractéristiques générales 32

Modes d'affichage préréglés 34

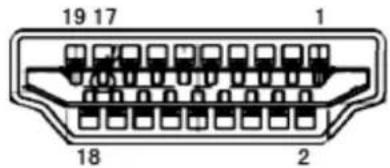

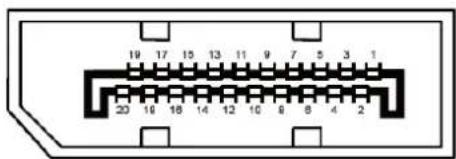

Assignations des broches 36

Plug & Play....37

Sécurité

Conventions nationales

Les sous-parties suivantes décrivent les différentes conventions de notation utilisées dans ce document.

Remarques, Avertissements et Mises en garde

Partout dans ce guide, les blocs de texte peuvent être accompagnés d'une icône et du texte en gras ou en italique. Ces blocs présentent des remarques, des avertissements et des mises en garde, et ils sont utilisés de la manière suivante :

REMARQUE : Une REMARQUE indique des informations importantes qui vous aident à mieux utiliser votre ordinateur.

AVERTISSEMENT : Un AVERTISSEMENT indique soit des dommages potentiels pour le matériel, soit un risque de perte de données, et vous recommande une procédure pour éviter le problème.

MISE EN GARDE : Les MISES EN GARDE signalent des risques corporels potentiels et vous indiquent comment éviter les problèmes. Certaines mises en garde peuvent apparaître sous différentes formes et ne pas être accompagnées d'un icône. Dans ce cas, la présentation spécifique de la mise en garde est rendue obligatoire par l'autorité réglementaire.

Alimentation

Le moniteur ne doit être utilisé qu'avec le type d'alimentation indiqué sur l'étiquette. Si vous n'êtes pas sûr du type d'alimentation électrique fourni dans votre maison, consultez votre revendeur ou la société locale d'électricité.

Le moniteur est équipé d'une fiche munie d'une borne terre, c'est-à-dire une fiche comportant une troisième broche pour la mise à la terre. Pour des raisons de sécurité, cette fiche ne s'insère que dans une prise avec terre. Si votre prise n'est pas compatible avec les fiches à trois broches, faites appel à un électricien pour l'installation d'une prise correcte, ou utilisez un adaptateur afin de connecter votre appareil à la terre en sécurité. Ne vous privez pas la protection apportée par la mise à la terre.

Débranchez l'appareil en cas d'orage ou lorsqu'il ne doit pas être utilisé pendant une longue période. Ceci protégera le moniteur contre les dommages liés aux surtensions.

Ne surchargez pas les fils d'alimentation ou les rallonges. Une surcharge peut engendrer un incendie ou une électrocution.

Afin d'assurer une utilisation satisfaisante, utilisez uniquement le moniteur avec des ordinateurs homologués UL qui ont les réceptacles appropriés configurés de manière adéquate et qui mentionnent une utilisation entre 100 et 240V CA, Min. 5A.

La prise de courant doit être installée près de l'appareil et être facile d'accès.

Pour utilisation uniquement avec l'adaptateur d'alimentation fourni possédant les licences suivantes : Fabricants: TPV Electronics(Fujian) Co., Ltd. Model: ADPC19135

Installation

N'installez pas ce moniteur sur un chariot, un tripode, un établi ou une table si ceux-ci ne sont pas parfaitement stables. En cas de chute du moniteur, il risquerait de blesser quelqu'un ou d'être sérieusement endommagé. Utilisez seulement un chariot, un établi, un tripode ou une table qui a été recommandé par le fabricant ou qui est vendu avec l'appareil. Tout montage de l'appareil doit suivre les instructions du fabriquant et il faut utiliser des accessoires de montage recommandés par le fabriquant. Un appareil sur un meuble roulant doit être déplacé avec soin.

N'insérez jamais des objets dans les fentes du boîtier du moniteur. Cela risquerait de causer un court-circuit et poser un risque d'incendie et/ou d'électrocution. Ne renversez jamais de liquides sur le moniteur.

Ne posez jamais la face avant de l'appareil sur le sol.

Si vous montez le moniteur sur un mur ou une étagère, utilisez le kit de montage agréé par le constructeur et suivez les instructions du kit.

Laissez de l'espace autour du moniteur comme indiqué ci-dessous. Sinon, la circulation d'air peut être insuffisante et causer une surchauffe, ce qui peut provoquer un incendie ou endommager le moniteur.

Pour éviter d'éventuels dommages, par exemple le décollement du panneau de l'écran, veillez à ce que le moniteur ne soit pas incliné vers le bas de plus de -5 degrés. Si un angle d'inclinaison de plus de -5 degrés est utilisé, les dommages causés au moniteur ne seront pas couverts par la garantie.

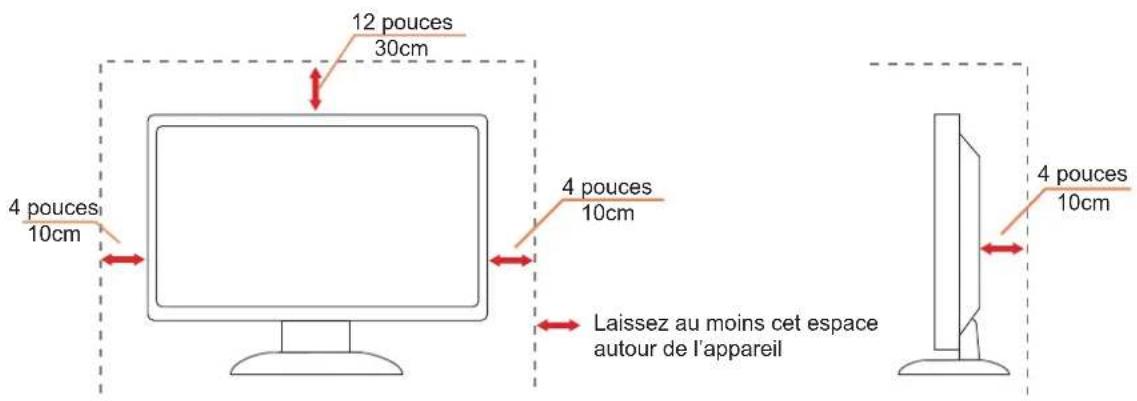

Voir ci-dessous pour les zones de ventilation recommandées autour du moniteur lorsque le moniteur est installé sur un support :

Installé avec la base

12 pouces 30cm 4 pouces 10cm 4 pouces 10cm Laissez au moins cet espace autour de l'appareil 4 pouces 10cm

Nettoyage

Nettoyez régulièrement le boîtier avec un chiffon doux humide et de l'eau.

Pour le nettoyage, utilisez un chiffon doux en coton ou en microfibre. Le chiffon doit être humide et presque sec, ne laissez pas du liquide pénétrer dans le boîtier.

H₂O

Débranchez le cordon d'alimentation avant de nettoyer l'appareil.

Autre

S'il y a une odeur bizarre, des bruits ou de la fumée venant de l'appareil, débranchez IMMÉDIATEMENT le cordon d'alimentation et contactez un Centre de service.

! Assurez-vous que les trous de ventilation ne sont pas obstrués par une table ou un rideau.

Ne pas soumettre le moniteur OLED à d'importantes vibrations ni à des impacts pendant l'utilisation.

! Ne pas cogner ni faire tomber le moniteur pendant l'utilisation ou le transport.

Sur la base des caractéristiques des produits OLED, il n'est pas recommandé d'utiliser ce produit en continu pendant plus de quatre heures. Ce produit utilise de nombreuses technologies pour réduire le risque de rétention d'image. Pour plus de détails, reportez-vous aux instructions de la section « Entretien de l'écran ».

Réglages

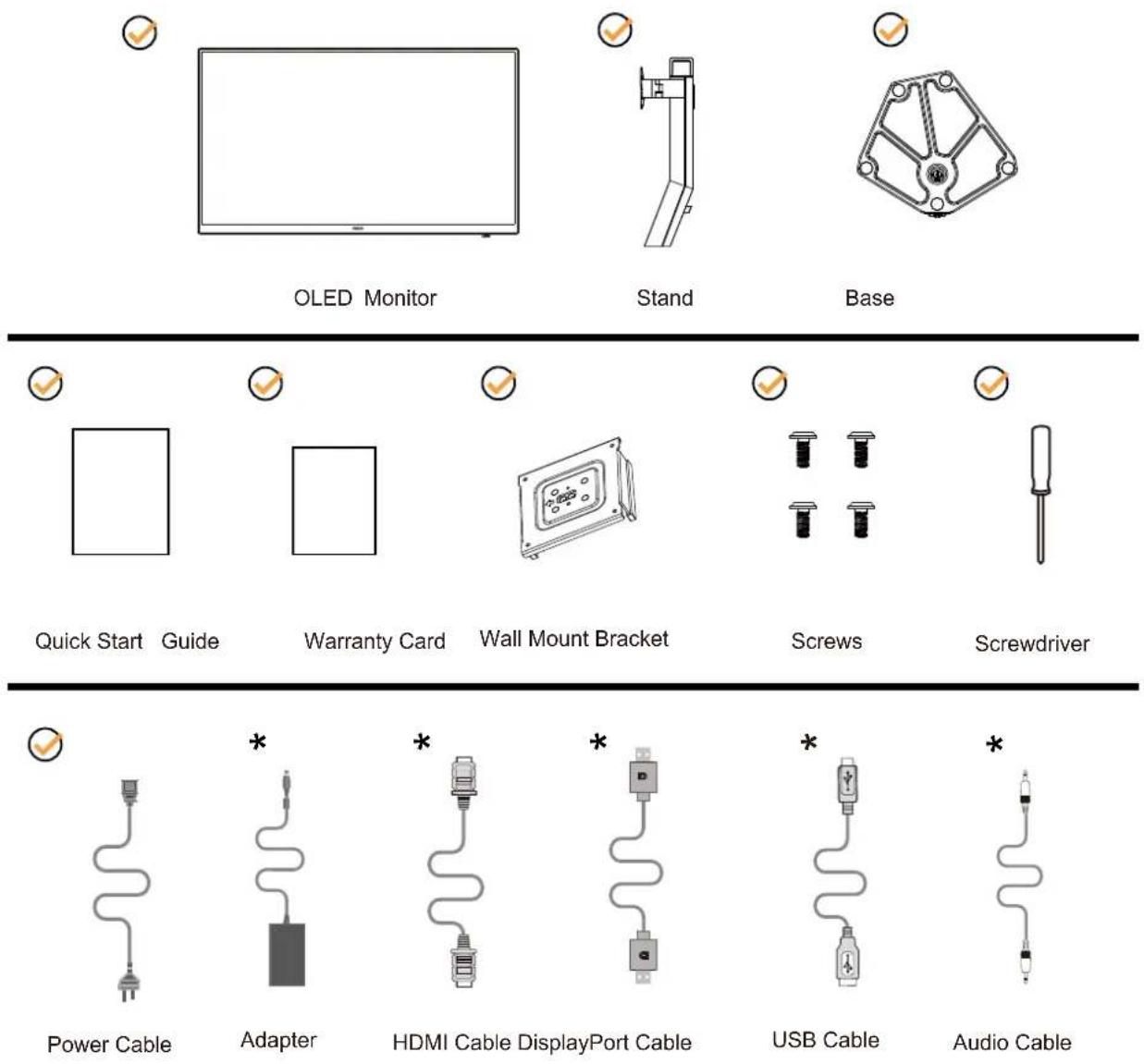

Contenu de la boîte

* Tous les câbles de signal ne sont pas fournis pour tous les pays et territoires. Vérifiez auprès de votre revendeur local ou un bureau local de AOC.

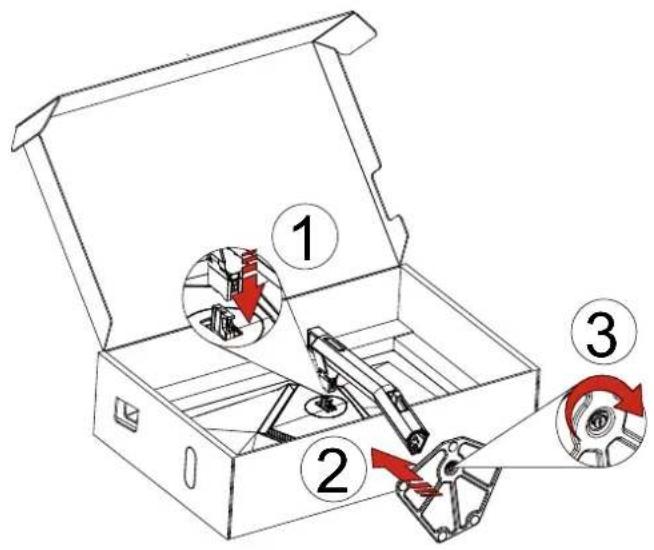

Configuration du support et de la base

Veuillez installer ou retirer la base en suivant les étapes suivantes.

Réglage :

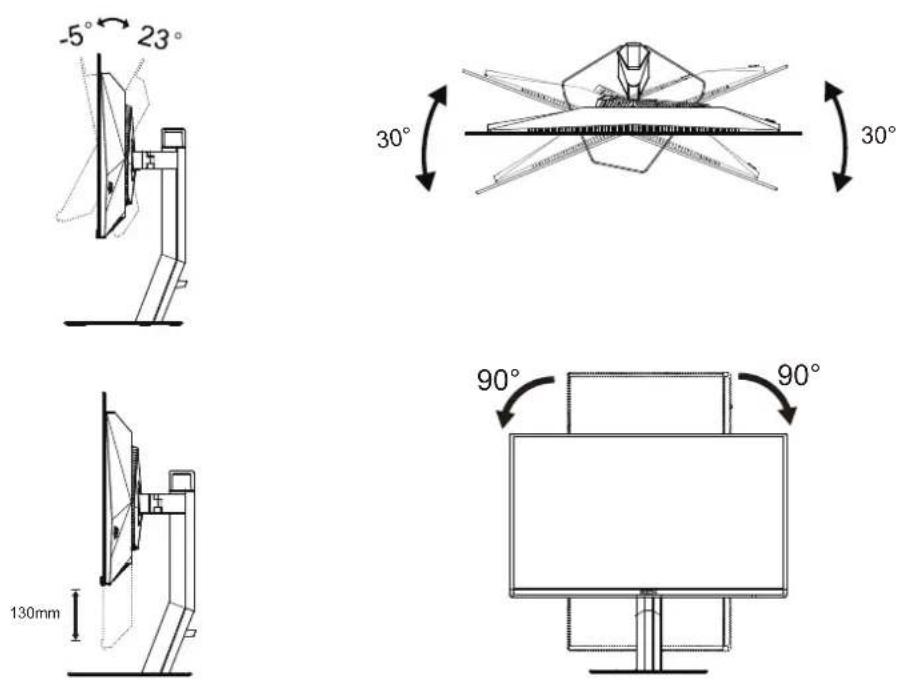

Réglage de l'angle de visualisation

Pour une vision optimale il est recommandé d'avoir une vision de face sur le moniteur, ensuite réglez l'angle du moniteur à votre convenance.

Tenez le support de manière à ce que vous ne fassiez pas basculer le moniteur lorsque vous changez l'angle.

Vous pouvez régler le moniteur de la manière décrite ci-dessous :

REMARQUE :

Ne touchez pas l'écran OLED lorsque vous changez l'angle. Ceci pourrait provoquer des dommages ou abîmer l'écran OLED.

Avertissement:

1. Pour éviter d'éventuels dommages à l'écran, tels que le décollement du panneau, veillez à ce que le moniteur ne soit pas incliné vers le bas de plus de -5 degrés.
2. N'appuyez pas sur l'écran lorsque vous ajustez l'angle du moniteur. Tenez toujours par le boîtier.

Connexion du moniteur

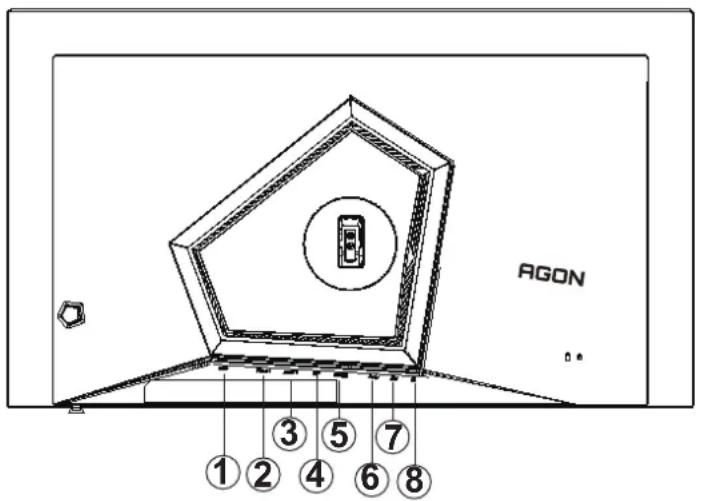

Connexions des câbles à l'arrière du moniteur :

AGON ①②③⑤⑦ ⑥⑧

1. Entrée
2. HDMI1
3. HDMI2
4. DP1
5. USB C
6. USB3.2 Gen1 en amont
7. USB3.2 Gen1 en aval + chargement rapide USB3.2 Gen1 en aval x1
8. Casque

Connexion à un PC

1. Branchez fermement le cordon d'alimentation à l'arrière de l'écran.
2. Mettez votre ordinateur hors tension et débranchez son câble d'alimentation.
3. Connectez le câble du signal d'affichage au connecteur vidéo de votre ordinateur.
4. Insérez le câble d'alimentation de votre ordinateur et de l'écran dans une prise secteur proche.
5. Allumez votre ordinateur et votre écran.

Si votre moniteur affiche une image, l'installation est terminée. Si aucune image n'est visible, voir la section Dépannage. Afin de protéger votre équipement, éteignez toujours l'ordinateur et le moniteur OLED avant de faire les branchements.

Wall Mounting

Ce moniteur peut être fixé au mur avec un bras de fixation que vous achetez séparément. Coupez l'alimentation avant de réaliser cette procédure. Suivez ces étapes:

1. Enlevez la base.
2. Suivez les instructions du constructeur relatives au montage du bras de fixation au mur.
3. Placez le bras de fixation au mur à l'arrière du moniteur. Alignez les trous du bras avec les trous situés à l'arrière du moniteur.
4. Reconnectez les câbles. Veuillez vous reporter au manuel de l'utilisateur qui accompagne le bras de montage mural optionnel pour les instructions concernant la fixation sur le mur.

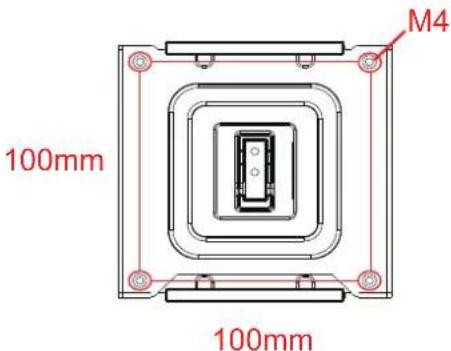

Spécifications des vis de support mural : M4*(10 + X) mm (X = épaisseur du support pour montage mural)

H=2.0 M4-P0.7 L=10+X D3.86-3.96

Remarque: Les trous de vis de montage VESA ne sont pas disponibles sur tous les modèles, veuillez vérifier auprès de votre revendeur ou du département Officiel de AOC. Contactez toujours le fabricant pour toute installation murale.

* La conception de l'écran peut varier par rapport aux illustrations.

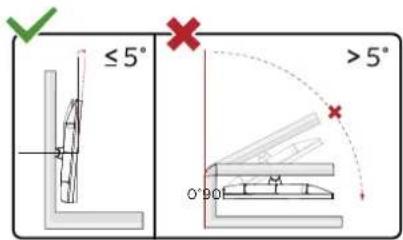

Avertissement

1. Pour éviter d'éventuels dommages à l'écran, tels que le décollement du panneau, veillez à ce que le moniteur ne soit pas incliné vers le bas de plus de -5 degrés.
2. N'appuyez pas sur l'écran lorsque vous ajustez l'angle du moniteur. Tenez toujours par le boîtier.

Fonction Adaptive-Sync

1. La Fonction Adaptive-Sync fonctionne avec DP/HDMI
2. Cartes graphiques compatibles : La liste conseillée se trouve ci-dessous, elle peut également être consultée en visitant www.AMD.com

Cartes graphiques

• Radeon™ RX Vega series
• Radeon™ RX 500 series
• Radeon™ RX 400 series
• Radeon™ R9/R7 300 series (R9 370/X, R7 370/X, R7 265 sauf)
• Radeon™ Pro Duo (2016)
• Radeon™ R9 Nano series
• Radeon™ R9 Fury series
• Radeon™ R9/R7 200 series (R9 270/X, R9 280/X sauf)

Processeurs

• AMD Ryzen™ 7 2700U
• AMD Ryzen™ 5 2500U
• AMD Ryzen™ 5 2400G
• AMD Ryzen™ 3 2300U
• AMD Ryzen™ 3 2200G
• AMD PRO A12-9800
• AMD PRO A12-9800E
• AMD PRO A10-9700
• AMD PRO A10-9700E
• AMD PRO A8-9600
• AMD PRO A6-9500
• AMD PRO A6-9500E
• AMD PRO A12-8870
• AMD PRO A12-8870E
• AMD PRO A10-8770
  • AMD PRO A10-8770E
• AMD PRO A10-8750B
• AMD PRO A8-8650B
• AMD PRO A6-8570
• AMD PRO A6-8570E
• AMD PRO A4-8350B
• AMD A10-7890K
• AMD A10-7870K
• AMD A10-7850K
• AMD A10-7800
• AMD A10-7700K
• AMD A8-7670K
• AMD A8-7650K
• AMD A8-7600
• AMD A6-7400K

HDR

Compatible avec les signaux d'entrée au format HDR10.

L'écran peut activer automatiquement la fonction HDR si le lecteur et le contenu sont compatibles. Veuillez contacter le fabricant de l'appareil et le fournisseur du contenu pour plus d'informations sur la compatibilité de votre appareil et du contenu. Veuillez sélectionner « Désactivé » pour le réglage de la fonction HDR lorsque vous n'avez pas besoin de la fonction d'activation automatique.

Remarque :

1. 3840×2160@50Hz/60Hz n'est disponible que pour les appareils comme les lecteurs UHD ou les Xbox/PS.

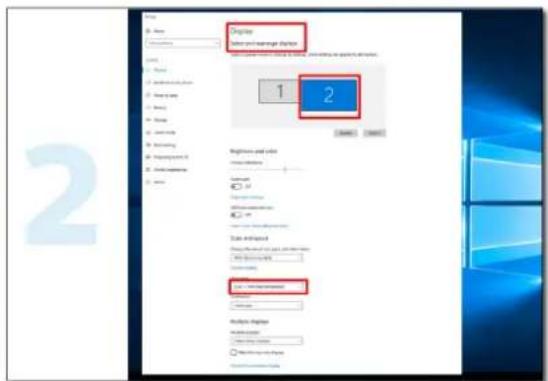

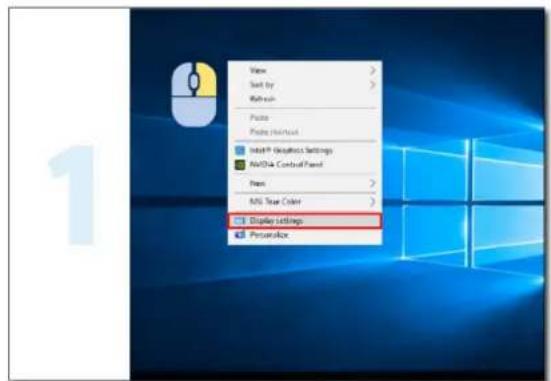

2. Paramètres d'affichage :
   a. Ouvrez les "Paramètres d'affichage", et sélectionnez la résolution - 2560x1440, avec HDR activé.
   b. Changez pour sélectionner la résolution - 2560x1440 (si disponible) pour obtenir les meilleurs effets HDR.

View Text by Refresh Paste Paste Refresh Init® Quickbox Settings WinDisk Control Panel From INS Trace Color Display Settings Personalize

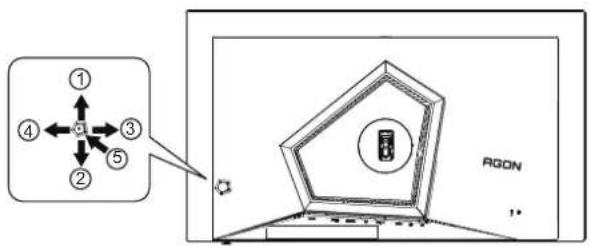

Touches de raccourci

① ④ ← ③ ② ⑤ RQON 1"

1 Source/Haut

2 Point d'ajustement/Bas

3 Mode jeu/Gauche

4 Light FX/Droite

5 Marche-arrêt/Menu/Entrer

Marche-arrêt/Menu/Entrer

Appuyez sur le bouton Marche-arrêt pour allumer le moniteur.

Lorsqu'il n'y a pas d'affichage à l'écran, appuyez pour afficher ou confirmer la sélection. Appuyez pendant 2 secondes environ sur le bouton Marche-arrêt pour éteindre le moniteur

Point d'ajustement

En l'absence d'OSD, appuyez sur le bouton Point d'ajustement pour afficher / masquer le Point d'ajustement.

Mode jeu/Gauche

Lorsqu'il n'y a pas d'affichage à l'écran, appuyez sur la touche «Gauche» ou «Droite» pour sélectionner le mode de jeu (FPS, RTS, Racing, Gamer 1, Gamer 2 or Gamer 3) selon les différents types de jeux.

Light FX/Droite

En l'absence d'OSD, appuyez sur la touche "Droite" pour activer la fonction Light FX.

Source/Haut

Lorsque l'Affichage à l'écran est fermé, appuyez sur le bouton Source pour obtenir la fonction de touche rapide Source.

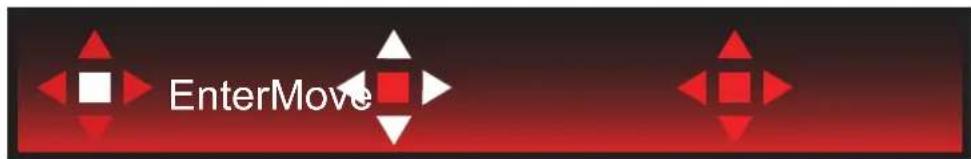

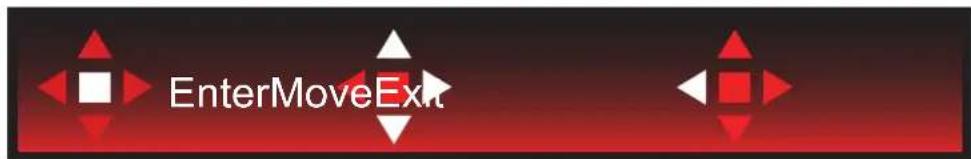

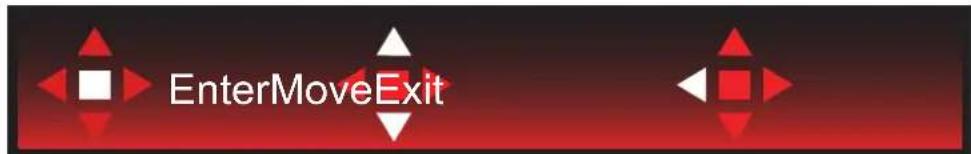

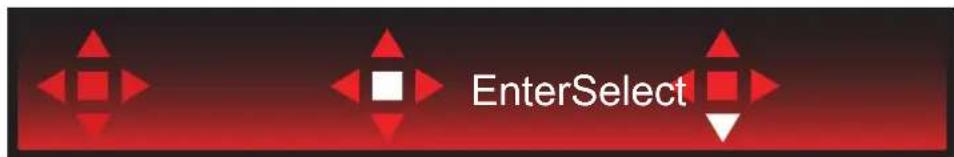

Guide des touches OSD (Menu)

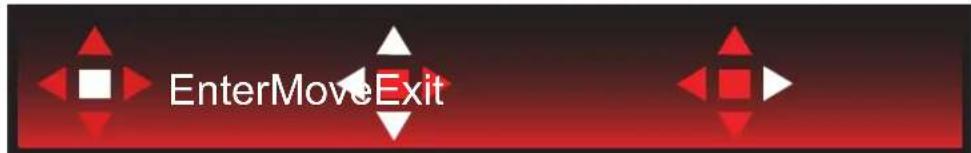

Entrée : Utilisez la touche Entrée pour accéder au niveau OSD suivant Déplacer : Utilisez les touches Gauche / Haut / Bas pour déplacer la sélection OSD Quitter : Utilisez la touche Droite pour quitter l'OSD

Entrée : Utilisez la touche Entrée pour accéder au niveau OSD suivant Déplacer : Utilisez les touches Gauche / Haut / Bas pour déplacer la sélection OSD Quitter : Utilisez la touche Gauche pour quitter l'OSD

Entrée : Utilisez la touche Entrée pour accéder au niveau OSD suivant Déplacer : Utilisez les touches Haut / Bas pour déplacer la sélection OSD Quitter : Utilisez la touche Gauche pour quitter l'OSD

EnterMove

Déplacer : Utilisez les touches Gauche / Droite / Haut / Bas pour déplacer la sélection OSD

Quitter : Utilisez la touche Gauche pour quitter l'OSD au niveau OSD précédent Entrée : Utilisez la touche Droite pour accéder au niveau OSD suivant Sélectionner : Utilisez les touches Haut / Bas pour déplacer la sélection OSD

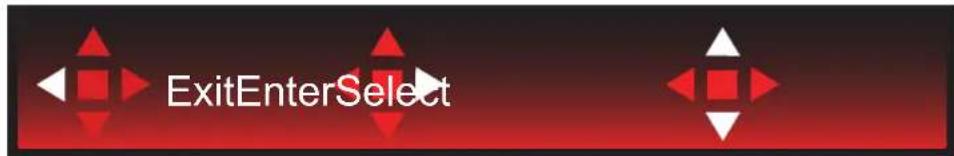

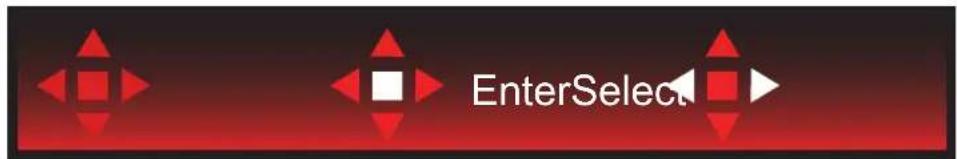

Entrée : Utilisez la touche Entrée pour appliquer le réglage OSD et retourner au niveau OSD précédent Sélectionner : Utilisez la touche Bas pour ajuster le réglage OSD

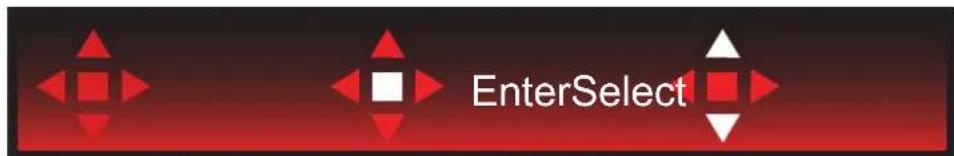

Sélectionner : Utilisez les touches Haut / Bas pour ajuster le réglage OSD

Entrée : Utilisez la touche Entrée pour quitter l'OSD au niveau OSD précédent Sélectionner : Utilisez les touches Gauche / Droite pour ajuster le réglage OSD

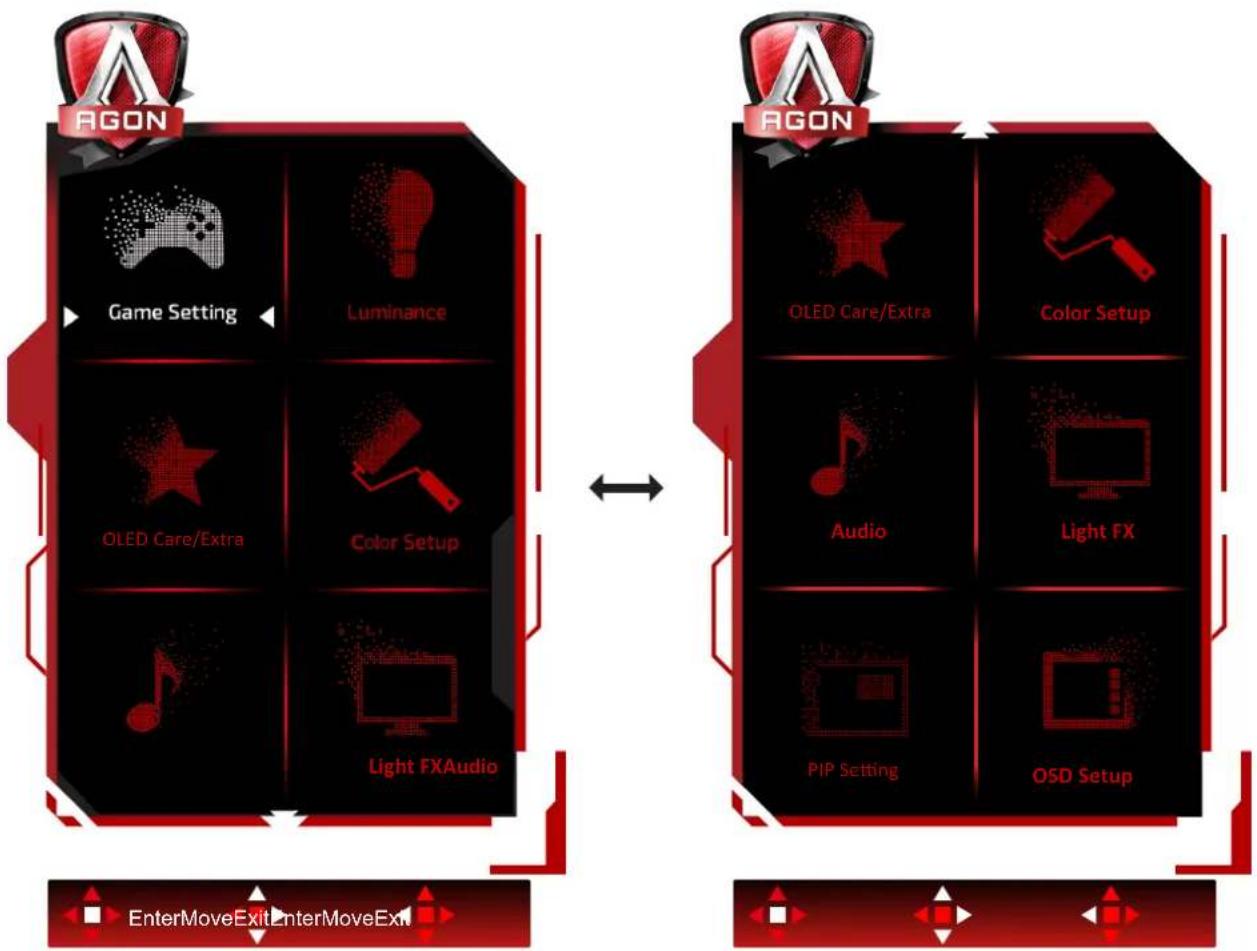

OSD Setting (Réglages d'OSD)

Instructions simples et basiques sur les touches de contrôle

1). Appuyez sur le bouton MENU pour activer la fenêtre d'affichage à l'écran.
2). Suivez le guide des touches pour déplacer ou sélectionner (ajuster) les réglages OSD.
3). Fonction de verrouillage/déverrouillage de l'affichage à l'écran : Pour verrouiller ou déverrouiller l'affichage à l'écran, appuyez et maintenez le bouton Bas pendant 10 secondes pendant que la fonction d'affichage à l'écran n'est pas active.

Remarques : Si l'appareil a seulement une source d'entrée, l'élément (Sélection de l'entrée) est désactivé pour l'ajuster.

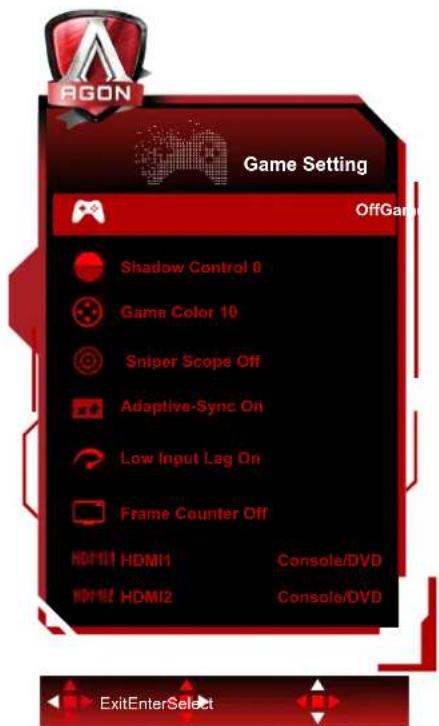

Game Setting (Réglage jeux)

AGON Game Setting OffGame Shadow Control 0 Game Color 10 Sniper Scope Off Adaptive-Sync On Low Input Lag On Frame Counter Off HDMI1 HDMI1 Console/DVD HDMI2 HDMI2 Console/DVD ExitEnterSelect

	Game Mode (Mode Jeux)	Off (Arrêt) Pas d'optimisation en mode Jeu.
		FPS	Pour jouer des jeux en FPS (first Person Shooters = tir à la première personne) Améliore les détails des niveaux de noir dans les thèmes noirs.
		RTS	Pour jouer des jeux RTS (Real Time Strategy = stratégie en temps réel) Améliore la qualité de l'image.
		Racing (Course)	Pour jouer des jeux de course, permet un temps de réponse plus rapide et une plus grande saturation des couleurs.
		Gamer 1 (Joueur 1)	Réglages préférentiels de l'utilisateur enregistrés sous Joueur 1.
		Gamer 2 (Joueur 1)	Réglages préférentiels de l'utilisateur enregistrés sous Joueur 2.
		Gamer 3 (Joueur 1)	Réglages préférentiels de l'utilisateur enregistrés sous Joueur 3.
	Shadow Control (Contrôle des ombres)	0-100	La valeur pas défaut du contrôle des ombres est 50, l'utilisateur peut régler de 50 à 100 ou à 0 pour augmenter le contraste afin d'obtenir une image plus nette.1. Si l'image est trop sombre pour voir clairement les détails, le régler de 50 à 100 pour une image claire.2. Si l'image est trop blanche pour voir clairement les détails, le régler de 50 à 0 pour une image claire.
	Game Color (Couleur jeu)	0-20	Couleur Jeux propose un niveau de 0 à 20 pour régler la saturation afin d'obtenir une meilleure image
	Sniper Scope (Viseur sniper)	Off (Arrêt)/1.0 /1.5 /2.0	Zoom avant local pour faciliter lorsque vous visez une cible.
	Adaptive-SyncLow input Lag (Décalage d'entrée réduit)	On (Marche) / Off (Arrêt)On (Marche) / off (Arrêt)	Désactive ou active Adaptive-Sync.L'arrêt du tampon de trame peut réduire le délai d'entrée.. Remarque : Le faible délai d'entrée est désactivé par défaut et ne peut pas être modifié lorsque la fréquence du champ est inférieure à 120 Hz ; et il est activé par défaut et ne peut pas être modifié lorsque la fréquence du champ est égale à 120 Hz et dans l'état Synchro adaptive.
	Compteur de trames	Désactivé / En haut à droite / En bas à droite / En bas à gauche / En haut à gauche	Affiche la fréquence V sur l'angle sélectionné (La fonction Compteur de trames ne fonctionne qu'avec les cartes graphiques AMD.)

Remarque :

Lorsque « Mode HDR »/« HDR » sous « Luminance » est réglé sur non désactivé, « Mode jeu », « Contrôle de l'ombre » et « Couleur du jeu » ne peuvent pas être aj, ustés.

Lorsque Espace de couleur dans Paramètres de couleur est réglé sur sRGB ou DCI-P3, les paramètres Mode de jeu, Contrôle de champ sombre et Tonalité de jeu ne peuvent pas être réglés.

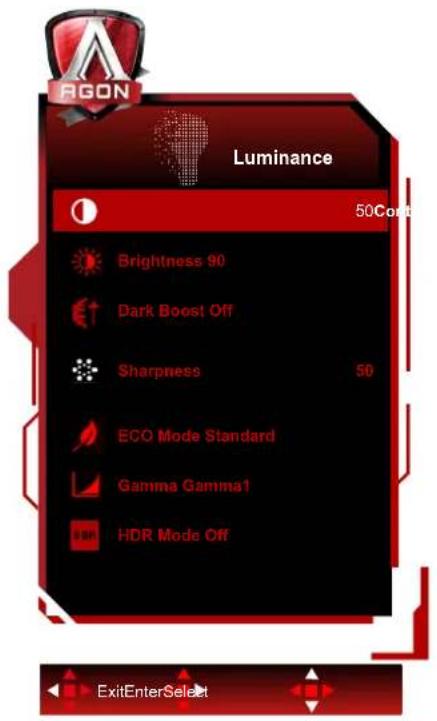

Luminance (Luminosité)

Luminance 50Coilt Brightness 90 Dark Boost Off Sharpness 50 ECO Mode Standard Gamma Gamma1 HDR Mode Off ExitEnterSelect

	Contrast (Contraste)	0-100 Contraste du registre numérique.
	Brightness (Luminosité)	0-100 Réglage du rétroéclairage
	Dark Boost (Opti. Ombres)	Off (Arrêt)/Niv.1/Niv.2/ Niv.3	Améliorez les détails de l’écran dans les zones sombres ou les zones claires en ajustant la luminosité dans les zones claires pour qu’elles ne soient pas sursaturées.
	Eco mode (Mode Eco)	Standard Mode Standard
		Text (Texte) Mode Texte
		Internet Mode Internet
		Game (Jeux) Mode Jeux
		Movie (Film) Mode Film
		Sports	Mode Sports
		Reading(Lecture)	Mode Lecture
	Gamma	Gamma1	Régler sur Gamma 1
		Gamma2	Régler sur Gamma 2
		Gamma3	Régler sur Gamma 3
	HDR	Off / DisplayHDR /Pic HDR/ HDR Picture / HDR Movie / HDR Game	Définissez le profil HDR en fonction de vos besoins d’utilisation.Remarque :Lorsque du contenu HDR est détecté, l’option HDR s’affiche pour effectuer des réglages.
	HDR Mode	Off / HDR Picture / HDR Movie / HDR Game	Optimisé pour la couleur et le contraste de l’image, ce qui simulera l’effet HDR.Remarque :Lorsque du contenu HDR n’est pas détecté, l’option Mode HDR sera affichée pour ajustement.

Remarque :

Lorsque « Mode HDR » sous « Luminance » est réglé sur non désactivé, « Contraste », « Mode Éco » et « Gamma » ne peuvent pas être réglés.

Lorsque « HDR » sous « Luminance » est réglé sur non désactivé, tous les éléments sous « Luminance » ne peuvent pas être ajustés.

Lorsque Espace de couleur dans Paramètres de couleur est réglé sur sRGB ou DCI-P3, les paramètres Contraste, Mode

Luminosité scénario, Gamma et Mode HDR/HDR ne peuvent pas être réglés.

PIP Setting (Réglage PIP)

	PIPOff (ARRÊT) / PIP / PBP Désactiver ou activer		PIP ou PBP
	Main Source (Source princ.)		Sélectionner la source principale de l'écran.
	Sub Source (Source sec.)		Sélectionner la source secondaire de l'écran
	Size (Taille)	Small (Petit) / Middle (Moyen) / Large (Grand)	Sélectionner la taille de l’ écran.
	Position	Right-up (Haut-droite)	Régler la position de l'écran.
		Right-down (Bas-droite)
		Left-up
		Left-down
	Audio	On (Marche) : PIP Audio	Désactiver ou activer le réglage audio.
		Off (Arrêt) : Audo principale
	Swap (Changer)	On (Marche) : Changer	Changer la source de l'écran.
		Off (Arrêt) : aucune action

Remarque :

1) Lorsque « HDR » sous « Luminosité » est réglé sur un état non désactivé, tous les éléments sous « Réglage PIP » ne peuvent pas être ajustés.
2) Lorsque PIP/PBP est activé, certains paramètres de couleur dans le menu OSD ne sont valides que pour l'image principale, l'image secondaire n'est pas prise en charge. Et donc l'image principale et l'image secondaire peuvent avoir des couleurs différentes.
3) Réglez la résolution du signal d'entrée sur 1280X1440@60Hz dans PBP pour obtenir l'effet d'affichage désiré.
4) Lorsque PBP/PIP est activé, la compatibilité de l'écran principal/source d'entrée du sous-écran est indiquée dans le tableau suivant :

		Main Source (Source princ.)
		HDMI1 HDMI2 DPUSB C
Sub Source (Source sec.)	HDMI1 VVVV
	HDMI2 VVVV
	DPVVVV
	USB C VVVV

Color Setup (Réglage de la couleur)

OGON Color Setup OffLowS Color Temp. Warm Color Gamut Panel Native Red 50 Green 50 Blue 50 R.Saturation 50 G.Saturation 50 B.Saturation 50 ExitEnterSelect

	LowBlue Mode(Mode Faible lumière bleue)	Désactivé / Multimédia / Internet / Bureau / Lecture	Diminue l'onde de lumière bleue en contrôlant la température de couleur.
	Color Temp.(Couleur)	Warm (Chaud) Utiliser la température des couleurs Chaud de EEPROM.
		Normal Utiliser la température des couleurs Normal de EEPROM.
		Cool (Froid) Utiliser la température des couleurs Froid de EEPROM.
		User (Utilisateur)	Restaurer la température des couleurs Froid de EEPROM.
	Color Gamut(Gamme de couleurs)	Panneau natif	Panneau d'espace de couleur standard.
		sRGB	Utiliser la température des couleurs SRGB de EEPROM.
		DCI-P3	Espace de couleur DCI-P3.
	Red (Rouge)	0-100	Gain Rouge du Registre Numérique.
	Green (Vert)	0-100	Gain Vert du Registre Numérique.
	Blue (Bleu)	0-100	Gain Bleu du Registre Numérique.

Remarque :

Lorsque «Mode HDR» ou «HDR» sous «Luminance» est réglé sur non-désactivé, tous les paramètres sous «Configuration de la couleur» ne peuvent pas être modifiés.

Lorsque Espace de couleur est réglé sur sRGB ou DCI-P3, tous les autres paramètres dans Paramètres couleur ne peuvent pas être réglés.

Audio

AGON Audio 50Volume ExitEnterSelect

Volume 0-100 Ajuster le réglage du volume

Light FX

Light FX MediumLight Light FX Mode Breathing Pattern Rainbow R Foreground R 50 G Foreground G 50 B Foreground B 50 R Background R 50 G Background G 50 B Background B 50 ExitEnterSelect

	Light FX Arrêt / Faible / Moyen / Fort Sélectionne l'intensité de Light FX.
	Mode Light FX	Audio1 / Audio2 / Statique / Balayage point noir / Décalage du gradient / Remplissage d'espace / Remplissage par goutte / Remplissage goutte à goutte / Respirant / Balayage point clair / Zoom / Arc-en-ciel / Vague d'eau / Clignotement / Démoc	Sélectionner le mode Light FX
	Motif	Red / Green / Blue / Arc-en-ciel / Défini par l'utilisateur	Sélectionner le motif Light FX
	Premier plan R	0-100	L'utilisateur peut ajuster la couleur de premier plan de Light FX, lorsque le paramètre Motif est réglé sur Défini par l'utilisateur
	Premier plan V
	Premier plan B
	Arrière-plan R	0-100	L'utilisateur peut ajuster la couleur d'arrière-plan de Light FX, lorsque le paramètre Motif est réglé sur Défini par l'utilisateur
	Arrière-plan V
	Arrière-plan B

Extra

OGED Care/Extra Pixel Orbiting Weak Auto Warning On Pixel Refresh Off Screen Saver Off Logos Protection Off Resolution: 2560(H)x1440(V) SDR H.Frequency: 97 KHz V.Frequency: 60 Hz ExitEnterSelect

	Pixel Orbiting (Décalage de l'imag)	Off (Désactivé) / Weak (Faible) / Medium (Moyen) / Strong (Fort)	Cette fonction permet d'activer la fonction Pixel Orbiting pour réduire le risque de rétention d'image. Réglage de fonction recommandé : « On » (Activé). Lorsque cette fonction est activée, les pixels de l'image se déplaceront d'une manière circulaire dans leur ensemble. L'amplitude du mouvement est basée sur les réglages. Les caractères déplacés peuvent être coupés latéralement. Lorsque l'option « Strong » (Fort) est sélectionnée, le risque de rétention d'image est très peu probable, cependant une éventuelle coupure latérale peut être notable.
	Auto Warning (Avertissement auto)	On (Marche)/Off (Arrêt)	Active/désactive la fonction d'invite automatique Rafraîchissement des pixels.L'écran affiche automatiquement un menu pour rappeler à l'utilisateur d'exécuter la fonction Rafraîchissement des pixels toutes les 4 heures.Si vous sélectionnez Fermer, le menu de rappel automatique Rafraîchissement des pixels ne s'affichera plus automatiquement. Si Rafraîchissement des pixels n'est pas effectuée lorsque recommandé, le risque d'apparition d'images résiduelles sur l'écran augmente. Veuillez procéder avec prudence.
	Pixel Refresh (Rafraîchissement des pixels)Screen Saver(Économiseur d'écran)	On (Marche)/Off (Arrêt)Off / Slow / Fast	Ceci est utilisé pour activer et exécuter la Rafraîchissement des pixels pour éliminer la rétention d'image qui a été générée.Après le démarrage, sélectionnez « Oui » dans les invites du menu, l'écran s'éteindra alors automatiquement. Veuillez maintenir l'écran sous tension et n'utilisez pas les boutons. L'indicateur d'alimentation clignote en blanc (allumé pendant 1 seconde/éteint pendant 1 seconde) et le processus entier prend environ 10 minutes. Le voyant d'alimentation s'éteindra à la fin et l'écran passera en mode veille.Lorsqu'une image statique est détectée pendant une certaine période de temps, la fonction d'économiseur d'écran réduit l'intensité de l'écran afin de protéger le panneau contre les images résiduelles. Lorsqu'une image en mouvement est détectée, le moniteur récupère la luminance de l'état de fonctionnement précédent. Le réglage par défaut est Lent et peut être modifié en Rapide afin d'activer l'économiseur d'écran plus tôt. Nous vous recommandons vivement de toujours activer l'économiseur d'écran en mode Lent ou Rapide pour protéger l'écran. Il est également recommandé de configurer aussi votre appareil pour qu'il utilise un économiseur d'écran.
	Logos Protection (Protection contre les logos multiples)	Off/1/2	Lorsque plusieurs logos statiques sont détectés à l'écran, il est conseillé d'activer la protection contre les logos multiples. Elle permet d'atténuer la luminosité de l'écran afin de protéger le panneau contre la rémanence d'images lorsque des logos sont détectés.
	Boundary Dimmer (Atténuateur de bordure)	Off/1/2/3	Pour les proportions spéciales qui présentent une zone noire dans le cadre de l'écran ou un écran partagé, la fonction d'atténuation des bordures permet de détecter et d'atténuer automatiquement la luminosité de zones spécifiques présentant une grande différence de niveau de luminosité.
	Taskbar Dimmer (Atténuateur de barre des tâches)	Off/1/2/3	La technologie d'atténuation de la barre des tâches atténue la luminosité de la zone de la barre des tâches à l'écran. Aucune modification de la luminosité n'est perceptible dans les zones autres que la barre des tâches.
	Thermal Protection (Protection thermique )	On/Off	Lorsque la température du moniteur est supérieure à 60 degrés Celsius, la fonction de protection thermique atténue automatiquement la luminosité de l'écran afin d'assurer une bonne dissipation thermique. Il est conseillé d'activer cette fonction pour le moniteur.
	Input Select (Sélection de l'entrée)	AUTO/HDMI1/HDMI2/DP1/DP2	Sélectionner la source d'entrée
	USB	On (Activé) / Off (Désactivé)	Active/désactive la fonction USB.
	Off Timer (Compteur d'arrêt)	0-24hrs Sélectionner l'heure d'arrêt CC
	Image Ratio (Format de l'image)	Large /Aspect/ 4:3/1:1 / 17"(4:3) / 19"(4:3) / 19"(5:4) / 19"W(16:10) / 21.5"W(16:9) / 22"W(16:10) / 23"W(16:9) / 23.6"W(16:9) / 24"W(16:9)	Sélectionner le format de l'image pour l'affichage.
	DDC/CI Oui ou Non	Activer ou désactiver le support DDC/CI
	Reset (Réinitialiser)	Yes (Oui)/No (Non) Réinitialiser le Menu aux réglages par défaut.
	Time after Pixel Refresh( Temps après l'élimination de la rétention d'image)
	Pixel Refresh Counts(Nombre de fois où la rétention d'image a été éliminée)

OSD Setup (Réglage OSD)

OGD Setup EnglishLanguage Timeout 10 H.Position 100 V.Position 0 Transparence 25 Break Reminder Off ExitEnterSelect

	Language (Langue) Choisir la langue OSD
	Timeout (Délai) . 5-120	Régler la durée du délai de l'OSD
	DP Capability(Capacité DP)	1.1/1.2/1.4	Veuillez noter que seul DP1.2/DP1.4 prend en charge la fonction de synchronisation libre
	H. Position(Position H)	0-100 Régler la position horizontale de l'OSD
	V. Position(Position V)	0-100 Régler la position verticale de l'OSD
	Transparence 0-100 Régler le niveau de transparence du menu OSD.
	Break Reminder(Rappel de pause)	marche ou arrêt	Rappel de pause si l'utilisateur travaille continuellement pendant plus d'1 heure

Voyant DEL

État Couleur DEL
Mode Pleine puissance Blanc
Mode Actif-Arrêt Orange
Off-RS est en cours.	Le voyant blanc clignotera (allumé pendant une seconde et éteint pendant une seconde).
Dysfonctionnement du panneau OLED	Le voyant orange clignotera (allumé pendant une seconde et éteint pendant une seconde).
Mode Arrêt Le voyant n'est pas allumé.

Dépannage

Problèmes Solutions possibles
Le voyant d'alimentation n'est pas allumé.	Vérifiez si l'appareil est sous tension.Vérifiez si le cordon d'alimentation est branché correctement.
Le voyant d'alimentation est allumé, mais aucune image affichée.	Vérifiez si l'ordinateur est sous tension.Vérifiez si la carte graphique de l'ordinateur est branchée correctement.Vérifiez si le fil de signal de l'écran est correctement connecté à l'ordinateur.Vérifiez la fiche du fil de signal de l'écran, et assurez-vous qu'aucune des broches n'est pliée/tordue.Vérifiez l'indicateur de la touche de verrouillage majuscule sur le clavier de l'ordinateur pour confirmer que l'ordinateur est allumé.
Il n'y a aucune image, et le voyant d'alimentation clignote en orange.	Le panneau OLED est en panne ou ne fonctionne pas correctement. Nous vous recommandons de contacter le personnel du service après-vente d'AOC.
Impossible d'utiliser la fonction Plug-to-Use.	Vérifiez si il est compatible avec la fonction Plug-to-Use.Vérifiez si l'adaptateur est compatible avec la fonction Plug-to-Use.
Image faible.	Ajustez la luminosité et le rapport de contraste.
L'image rebondie ou contient des ondes.	Il peut y avoir des appareils et des dispositifs électriques à proximité qui peuvent causer des interférences électroniques.
L'écran affiche le message « Le câble de signal n'est pas disponible » ou « Aucun signal ».	Vérifiez si le câble de signal est branché correctement.Vérifiez si la broche de la fiche du câble de signal est abimée.La fonction OFF-RS peut être activée et exécutée dans le menu d'affichage pour éliminer la rétention d'image qui a été générée. Exécutez cette fonction plusieurs fois permet d'obtenir un effet d'affichage d'image désiré. Pour d'autres instructions concernant l'entretien de l'écran, reportez-vous aux instructions d'utilisation sur le site Web officiel.
L'écran affiche « Entrée invalide ».	Vérifiez si votre ordinateur est réglé sur un mode d'affichage incorrect. Veuillez régler à nouveau votre ordinateur sur le mode d'affichage indiqué dans les instructions détaillées de l'utilisateur.
Rétention de l'image.	Sur la base des caractéristiques du panneau OLED, la fonction OFF-RS peut être activée et exécutée dans le menu d'affichage pour éliminer la rétention d'image qui a été générée. Il est recommandé d'exécuter cette fonction plusieurs fois permet d'obtenir un effet d'affichage d'image désiré. Pour d'autres instructions concernant l'entretien de l'écran, veuillez vous reporter aux instructions d'utilisation sur le site Web officiel.
Réglementation et entretien	Veuillez vous reporter aux informations sur la réglementation et l'entretien qui se trouvent dans le manuel sur CD ou sur www.aoc.com (pour trouver le modèle acheté dans votre pays et pour trouver des informations sur les réglementations et l'entretien dans la page d'assistance.

Spécifications

Caractéristiques générales

Panneau	Nom du modèle AG276UZD
	Système de fonctionnement OLED
	Taille de l'image visible 67.3 cm diagonale
	Taille des pixels	0.2292mm(H) x 0.2292mm(V)
	Couleurs d'affichage 1.07B Colors
Autres	Limites de balayage horizontal 30k~570kHz
	Taille d'écran horizontale (maximum)	589.968 mm
	Limites de balayage vertical 48~240Hz
	Taille d'écran verticale(maximum)	332.928 mm
	Résolution optimale préréglée 3840 x 2160@60Hz
	Max resolution 3840 x 2160@240Hz
	Plug & Play VESA DDC2B/CI
	Type de connecteur	HDMIx2/DisplayPort/USB C/USBx2/USB upstream/Casque
	Source d'alimentation 19.5V 11.8A ---
	Consommation électrique	Standard (luminosité et contraste par défaut) 94 W
		Max. (luminosité = 100, contraste =100) ≤215W
		Mode Veille ≤ 0.5 W
Environnemental	Température	Utilisation	0° à 40°
		Non utilisation	-25° à 55°
		Effectuer la fonction JB température recommandée	10° à 40°
	Humidité	Utilisation	10% à 85% (sans condensation)
		Non utilisation	5% à 93% (sans condensation)
	Altitude	Utilisation	0 à 5000 m (0 à 16404 pieds)
		Non utilisation	0 à 12192 m (0 à 40000 pieds)

Remarque :

1) Le nombre maximal de couleurs d' affichage pris en charge par ce produit est de 1,07 milliard, et les conditions de réglage sont les suivantes (il peut y avoir des différences en raison des limitations de sortie de certaines cartes graphiques):

Bit de couleur\Format de couleur\Version du signal	HDMI2.1 Display		Port2.1 USB C@USB USB		C@USB
	YCbCr422 YCbCr420	YCbCr444 RGB	YCbCr422 YCbCr420	YCbCr444 RGB	YCbCr422 YCbCr420	YCbCr444 RGB	YCbCr422 YCbCr420	YCbCr444 RGB
3840x2160 240Hz 10bpc	OK OK	OK OK \	OK OK
3840x2160 240Hz 8bpc	OK OK	OK OK \	OK OK
3840x2160 165Hz 10bpc	OK OK	OK OK \	OK OK
3840x2160 165Hz 8bpc	OK OK	OK OK \	OK OK
3840x2160 144Hz 10bpc	\ OK	OK OK OK	OK OK
3840x2160 144Hz 8bpc	\ OK	OK OK OK	OK OK
3840x2160 120Hz 10bpc	OK OK	OK OK OK	OK OK OK
3840x2160 120Hz 8bpc	OK OK	OK OK OK	OK OK OK
3840x2160 60Hz 10bpc	OK OK	OK OK OK	OK OK OK
3840x2160 60Hz 8bpc	OK OK	OK OK OK	OK OK OK
3840x2160 30Hz 10bpc	OK OK	OK OK OK	OK OK OK
3840x2160 30Hz 8bpc	OK OK	OK OK OK	OK OK OK
Baja resolución 10bpc	OK OK	OK OK OK	OK OK OK
Baja resolución 8bpc	OK OK	OK OK OK	OK OK OK

2) Pour obtenir QHD 240Hz avec 1,07 milliard de couleurs (format RGB/YCbCr 4:4:4) pour l'entrée du signal DP 1.4 (HBR3), une carte graphique compatible DSC doit être utilisée. Consultez le fabricant de la carte graphique pour la compatibilité DSC.

Modes d'affichage préréglés

STANDARD RÉSOLUTION (±1Hz)		FRÉQUENCE HORIZONTALE (kHz)	FRÉQUENCE VERTICALE (Hz)
VGA	640x480@60Hz 31.469	59.94
	640x480@72Hz 37.861	72.809
	640x480@75Hz 37.5 75
	640x480@100Hz 50.313	99.826
	640x480@120Hz 60.938	119.72
SVGA	800x600@56Hz 35.156	56.25
	800x600@60Hz 37.879	60.317
	800x600@72Hz 48.077	72.188
	800x600@75Hz 46.875	75
	800x600@100Hz 62.76	99.778
	800x600@120Hz 76.302	119.972
XGA	1024x768@60Hz 48.363	60.004
	1024x768@70Hz 56.476	70.069
	1024x768@75Hz 60.023	75.029
	1024x768@100Hz 80.448	99.811
	1024x768@120Hz 97.551	119.989
SXGA	1280x1024@60Hz 63.981	60.02
	1280x1024@75Hz 79.976	75.025
WXGA+	1440x900@60Hz 55.935	59.887
	1440x900@60Hz 55.469	59.901
WSXGA	1680x1050@60Hz 65.29	59.954
	1680x1050@60Hz 64.674	59.883
FHD 1920x1080@240Hz 274.56 240.002
QHD 2560x1440@120Hz 183 120
UHD	3840x2160@60Hz 141.12 60
	3840x2160@120Hz 282.24 120
	3840x2160@144Hz(DisplayPort, USB C)	319.97 144.001
	3840x2160@165Hz 388.08 165
	3840x2160@240Hz 564.48 240
IBM MODES
DOS	640x350@70Hz 31.469	70.087
DOS	720x400@70Hz 31.469	70.087
MAC MODES
VGA	640x480@67Hz	35 66.667
SVGA	832x624@75Hz 49.725	74.551
XGA	1024x768@75Hz 60.241	74.927
VGA	640x480@67Hz 35.000	66.667
SVGA	832x624@75Hz 49.725	74.551

Remarque:

Selon la norme VESA, il peut y avoir une certaine erreur (+/-1Hz) lors du calcul du taux de rafraîchissement (fréquence de champ) des différents systèmes d'exploitation et cartes graphiques. Pour améliorer la compatibilité, le taux de rafraîchissement nominal de ce produit a été arrondi. Référez-vous à la description de votre produit.

Assignations des broches

19 17 1 18 2

Câble de signal d'affichage couleur à 19 broches

Broche N.	Nom du signal Broche N.	Nom du signal Broche N. Nom du signal
1. Données	TMDS 2+ 9. TMDS données	0- 17. DDC/CEC Masse
2. Ecran Données	TMDS 2 10. Horloge	TMDS + 18. Alimentation +5V
3. TMDS données	2- 11. Ecran d'horloge	TMDS 19.		Détection connexion à chaud
4. Données	TMDS 1+ 12. Horloge	TMDS-
5. Ecran données	TMDS 1 13. CEC
6. TMDS données	1- 14.		Réservé (pas connecté sur appareil)
7. Données	TMDS 0+ 15. SCL
8. Ecran Données	TMDS 0 16. SDA

19 17 15 13 11 9 7 5 3 1 20 16 18 14 12 10 8 6 4 2

Câble de signal d'affichage couleur à 20 broches

Broche No. Nom du signal Broche No. Nom du signal
1 ML_Lane 3 (n) 11 TERRE
2 TERRE	12	ML_Lane 0 (p)
3 ML_Lane 3 (p)	13	CONFIG1
4 ML_Lane 2 (n)	14	CONFIG2
5 TERRE	15	AUX_CH(p)
6 ML_Lane 2 (p)	16	TERRE
7 ML_Lane 1 (n)	17	AUX_CH(n)
8 TERRE	18	Détection connexion à chaud
9 ML_Lane 1 (p)	19	Retour DP_PWR
10	ML_Lane 0 (n)	20	DP_PWR

Plug & Play

Fonctionnalité Plug & Play DDC2B

Ce moniteur est possède les capacités VESA DDC2B conformément aux normes VESA DDC. Cela permet au moniteur d'informer le système hôte de son identité, et en fonction du niveau de DDC utilisé, de communiquer des informations supplémentaires concernant ses possibilités d'affichage.

Le DDC2B est un canal de données bidirectionnel basé sur le protocole I2C. L'hôte peut demander l'information EDID par l'intermédiaire du canal DDC2B.
